前置5.25寸光驱位8盘E1.S硬盘笼，征集外壳设计。

oldmonster · 发表于 2025-8-31 01:08

PCB已经设计完毕，奸商正在PCB工厂生产中，预计2周左右完成。

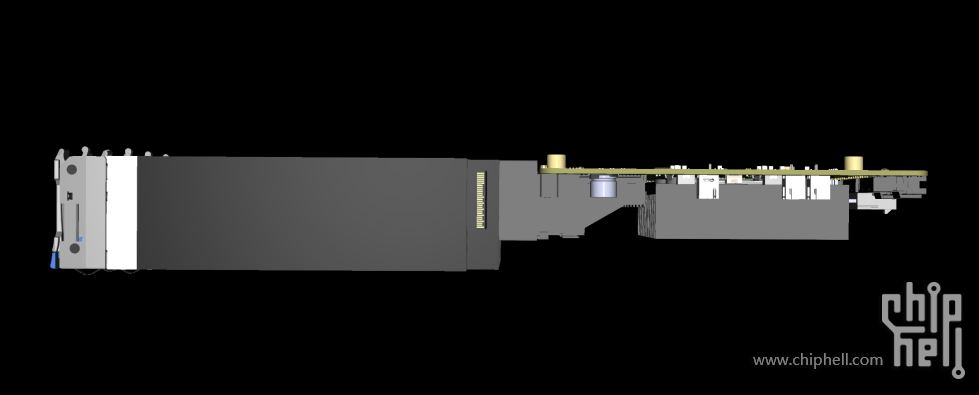

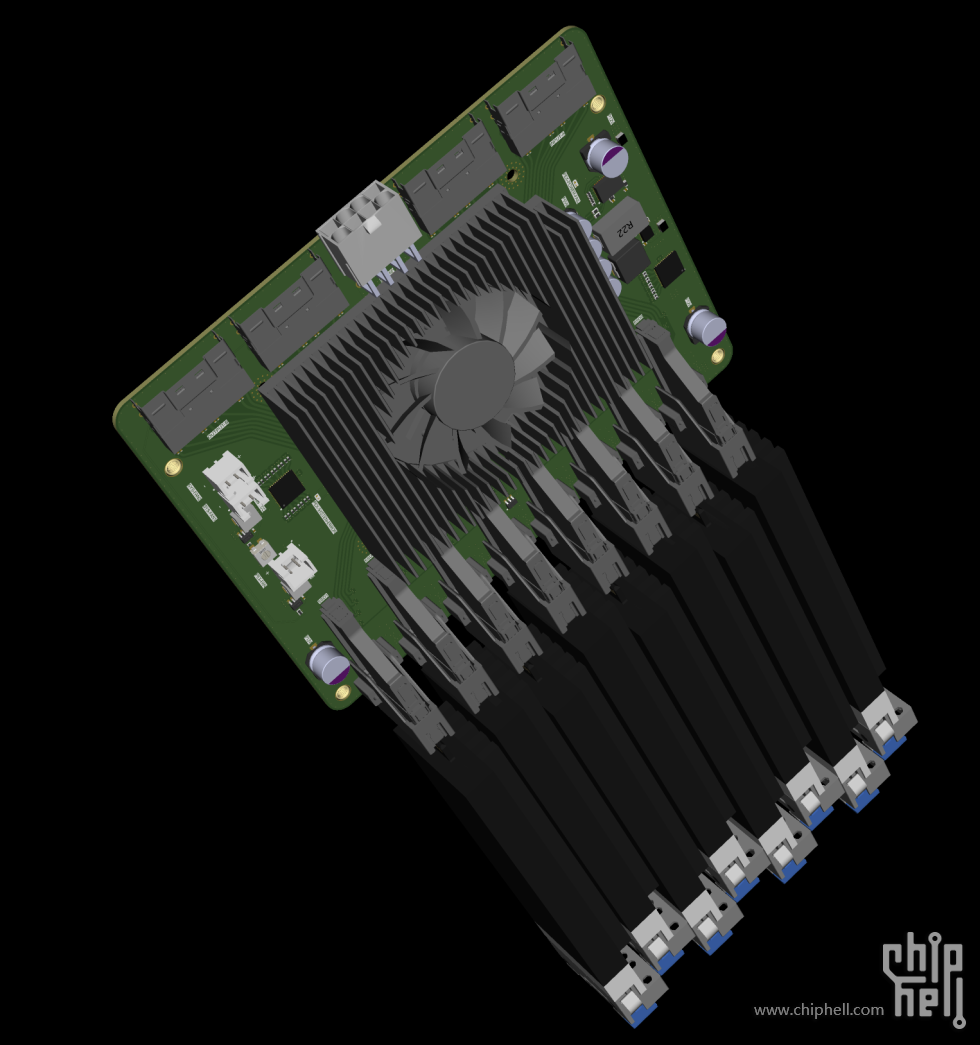

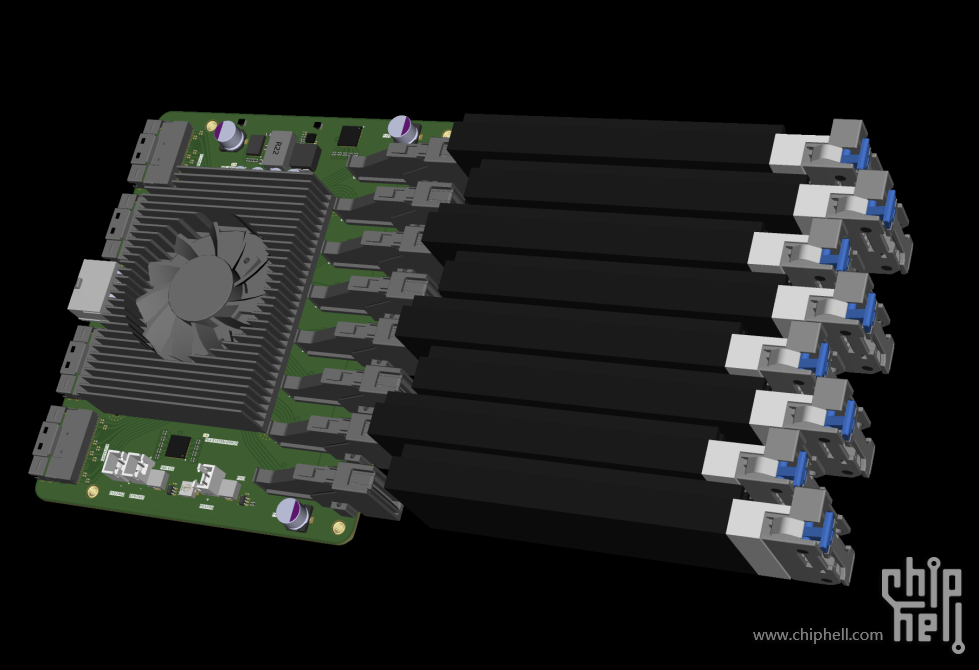

废话不多说先上3D图。

EDSFF母座为安费诺竖插GEN4（压接座）。间距15MM（最大只能安装15MM E1.S盘）。最大8个E1.S硬盘。每个盘都装了电子保险丝，每个盘电流限制2.7A保护。主控为博通PEX88064 GEN4 交换机。后面4个8654 8I母座，其中2个为连接主板，用于输入（最大X16）。另外两个为输出，你可以接四个U.2，也可以扩展成X16 或者两个X8 GEN4标准母座（请自行脑部发挥）。CPU 8PIN供电（因为显卡6P或者6+2P电流不够，两个也放不下。）

PCB宽度140MM.留6MM余量（双边3MM），希望CHH擅长CNC设计或者钣金设计的吴彦祖，为此PCB设计一个外壳。需要的人可以私信我，或者加我QQ，我给你发3D模型和尺寸图。

另说另外一个事。
最近小黄鱼出现了很多nuc13计算卡，价格比nuc12还便宜很多。我让奸商给我买了一张，准备设计一款基于nuc13的PEX89104 GEN5配套gpu底板。但是intel已经下线了所有资料，华硕也不可能给。
我已经通过万用表测出高速信号，但是低速的要打板实验，实在岁数大了懒得动了。
现在向广大chh彦祖征集一张nuc13的原装底板用来测量信号，测完归还，希望广大chh彦祖多多支持。如果你有nuc13，并且愿意转借，请私信我。或者加我QQ。(如果你已经有nuc13底板的原理图，也可以直接发给我。) 关于底板还有你有啥意见或者想法，也可以评论留言。
最后吐槽下这个nuc13小黄鱼价格，带原装散热器999，不带散热器的799。买不带散热器的，那破散热器凭什么值200，200我都能买个不错的240一体水了。(nuc13散热器孔距位标准孔距)。

QQ790982485

银月 · 发表于 2025-8-31 01:13

200w电暖器不考虑用个蜗壳扇吹吹吗……

oldmonster · 发表于 2025-8-31 01:16

银月发表于 2025-8-31 01:13
200w电暖器不考虑用个蜗壳扇吹吹吗……

所以要征集外壳设计啊，外壳顶部上2个6015涡轮散热器往屁股吹就行了。那得留给外壳设计的人发挥。

958813826 · 发表于 2025-8-31 01:41

我比较关心啥接口的？能当NAS或者外接固态用吗？

oldmonster · 发表于 2025-8-31 01:51

958813826 发表于 2025-8-31 01:41
我比较关心啥接口的？能当NAS或者外接固态用吗？

本意是用来装光驱位的，如果不考虑造型，你就当它是8654输入，edsff输出(e1s之类的SSD，当然你也可以专接板上m2)

goat · 发表于 2025-8-31 02:03

oldmonster 发表于 2025-8-31 01:51
本意是用来装光驱位的，如果不考虑造型，你就当它是8654输入，edsff输出(e1s之类的SSD，当然你也可以专接 ...

能调侃下不愧是垃圾佬吗，这年头带5.25的箱子太少了

另外前面这个密度+host侧接口感觉考验盒子设计的散热功底了

建议柠檬 · 发表于 2025-8-31 02:32

这就相当于是把E1.S下放到不支持拆分的平台上了。。。。。。。。。
把拆分卡塞进笼子里了

958813826 · 发表于 2025-8-31 02:32

oldmonster 发表于 2025-8-31 01:51
本意是用来装光驱位的，如果不考虑造型，你就当它是8654输入，edsff输出(e1s之类的SSD，当然你也可以专接 ...

那还挺不错的等你出样子啊

LinusWang · 发表于 2025-8-31 05:24

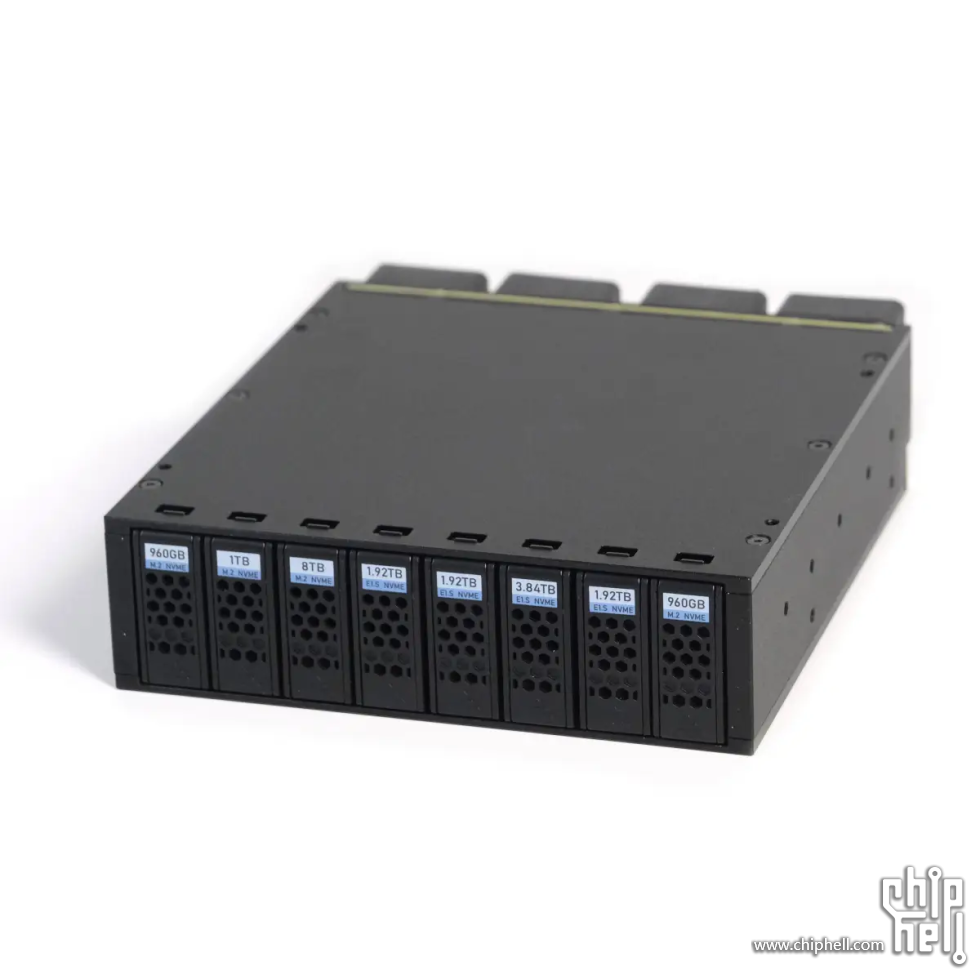

这个是不是有人做了成品了

LinusWang · 发表于 2025-8-31 05:27

抱歉，理解错了没看到PEX和输出

我輩樹である · 发表于 2025-8-31 06:23

是kcores的本人么

Montelucast · 发表于 2025-8-31 07:14

这个密度要用4个4028轴流扇吹了

大光光 · 发表于 2025-8-31 07:33

本帖最后由大光光于 2025-8-31 07:57 编辑

LinusWang 发表于 2025-8-31 05:27
抱歉，理解错了没看到PEX和输出

确实没理解，和创无解有啥不同？

哦懂了

190 · 发表于 2025-8-31 08:04

那个散热器太鸡儿长了，一下把计算卡总长拉到了29cm，太不itx了，坐等帖主搞定底板和散热后再倒腾玩玩，不然自己真搞不定

feilonguu · 发表于 2025-8-31 08:58

这个板子可以设计两套硬盘笼，一套为8e1.S,另外一套为8 e1.s同时再扩展4个U2的，板子扩展性拉满，在硬盘笼的基础上还可以扩展一下，搞成小尺寸的usb4或者ouclink扩展柜。

gqy2000 · 发表于 2025-8-31 19:46

做成光驱位笼子太长了,一般的机箱放不下.

zmruc · 发表于 2025-9-1 07:29

太长了都顶到cpu风扇了，直接做成两层吧
创无界我的改装方案是上下通风
鱼里面有人做u2笼子带拆分的，把芯片直接紧贴笼子借用笼子散热

gaoyi124 · 发表于 2025-9-1 07:40

这盘发热挺大的,你这么密集,得上暴力风扇吹了

crystone · 发表于 2025-9-1 07:54

可以外置，不放入机箱内部？

aixunxian · 发表于 2025-9-1 08:30

老妖怪一出手就是大作。期待89104

mkkkno1 · 发表于 2025-9-1 09:04

我试试吧，不过岁数大了动作比较慢

nagashinn · 发表于 2025-9-1 09:10

5寸光驱转sata位有成品，薄片，1位2个盘，空隙方便散热。没必要这么密集，看着害怕

brucelee1126 · 发表于 2025-9-1 10:34

也别光驱位了，你这超长了，干脆做外挂盒子吧

VariedValiance · 发表于 2025-9-1 10:45

这个密度不上暴力扇根本吹不透吧

Geo · 发表于 2025-9-1 11:41

好想要怎么订！

workers · 发表于 2025-9-1 12:00

建议配套箱子散热一起设计，不然机箱可不好买
