[教程] 华擎 AM5 Taichi 系列如何调整 PCIe Redriver 增益以获得最佳的 PCIe 信号

Juzi丶

华擎 AM5 Taichi 系列主板都搭配了8颗群联的PS7101 PCIe 5.0 Redriver，是AM5桌面端唯一全PCIe插槽搭配PCIe Redriver的系列主板。

1颗PS7101可以实现2 lanes 4 channels mux/demux的配置

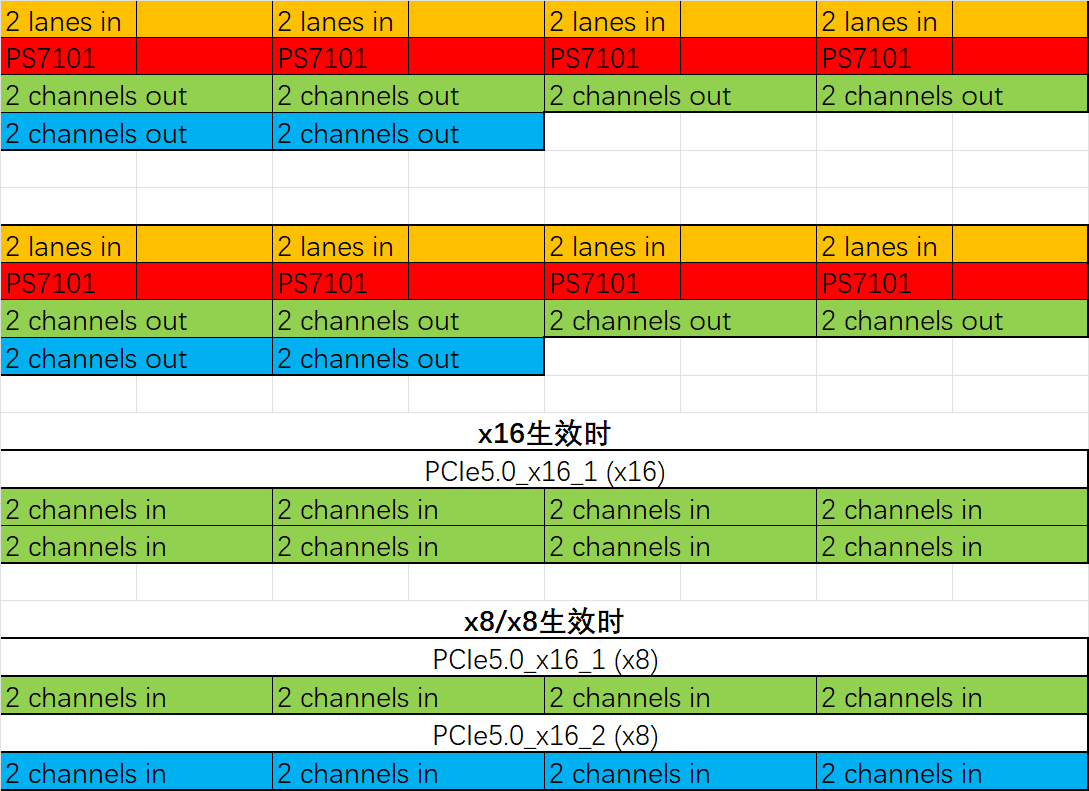

那么8颗的PS7101的分配就变成了如下图所示

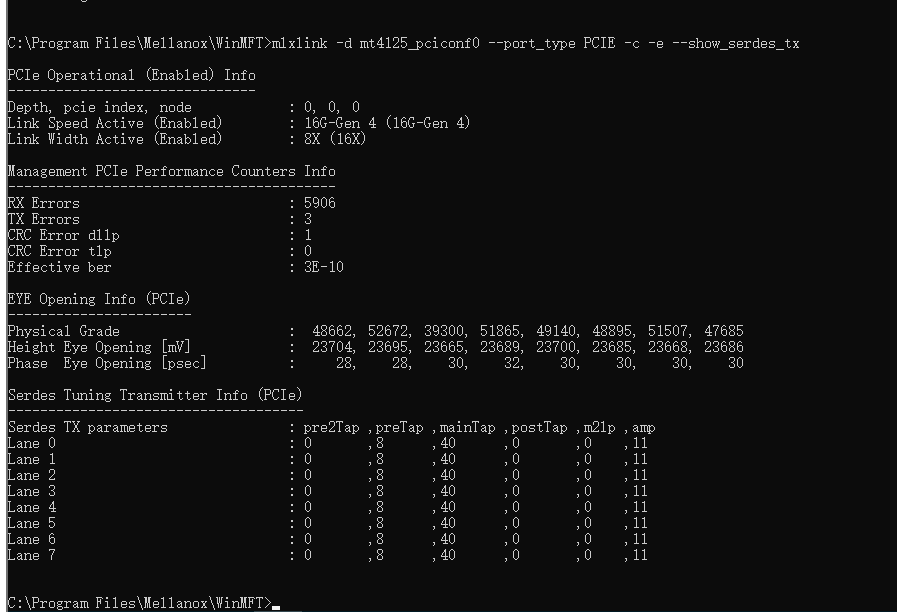

下面用ConnectX-6 Dx网卡的PCIe信号测试功能来展示如何调整BIOS中的PCIe Redriver增益来获得更好的信号

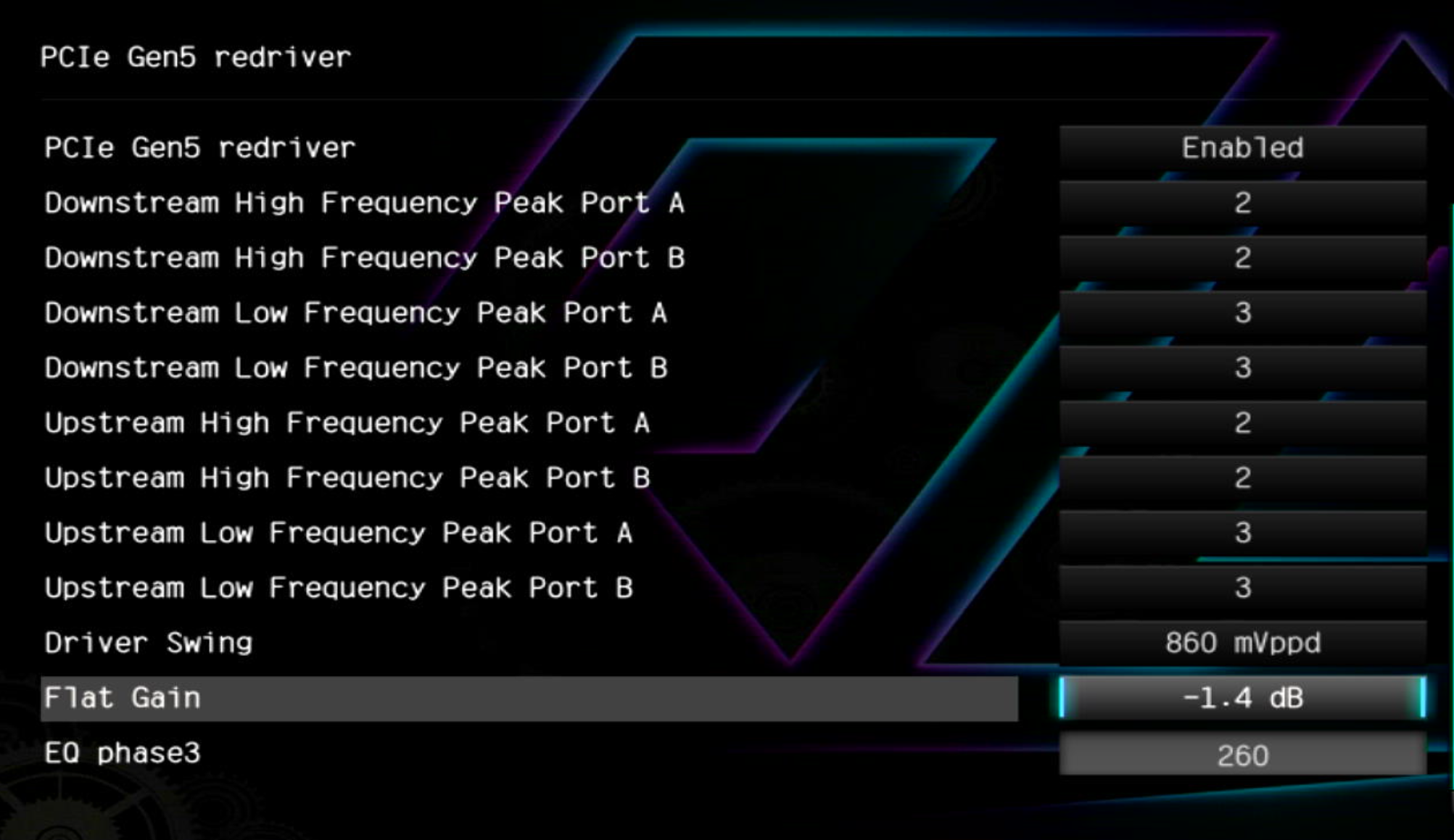

BIOS中默认的增益是高频2，低频3

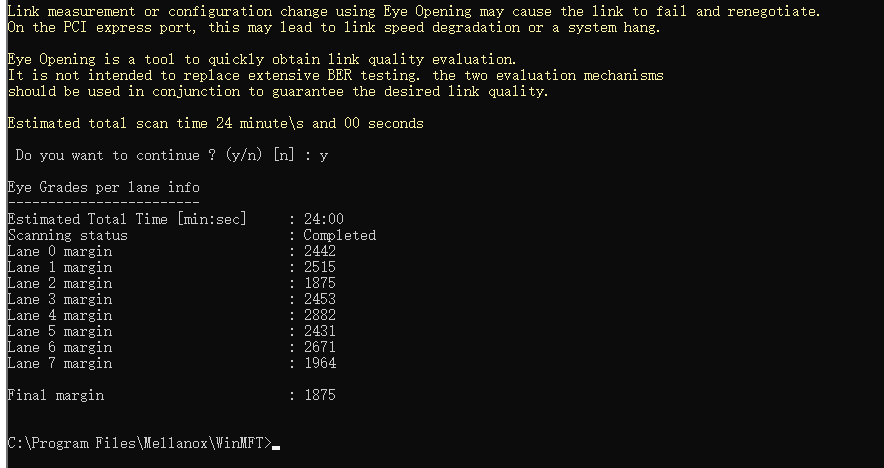

这是非常小的增益，使用默认的设置进行PCIe信号测试并不会达到大于2300的通过分数，并且出现一个DLLP错误






下面来增加高低频和EQ phase3进行几次测试获得一下结果

测试1：
Downstream High Frequency Peak 8
Downstream Low Frequency Peak 5
Upstream High Frequency Peak 8
Upstream Low Frequency Peak 5
EQ phase3 300
测试分数2732
CRC Error dllp=1

测试2：
Downstream High Frequency Peak 10
Downstream Low Frequency Peak 5
Upstream High Frequency Peak 10
Upstream Low Frequency Peak 5
EQ phase3 260
测试分数2781

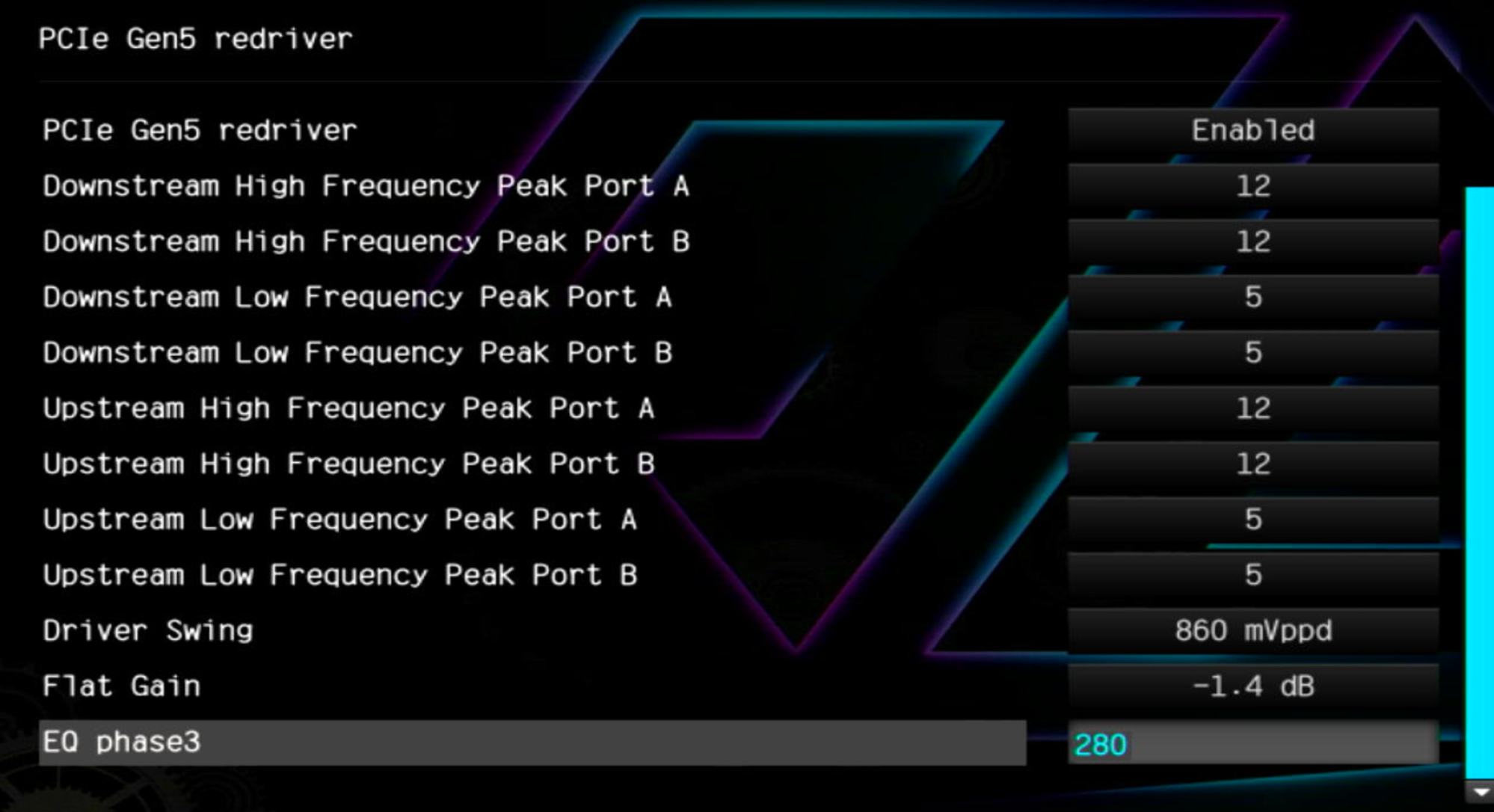

测试3：
Downstream High Frequency Peak 12
Downstream Low Frequency Peak 5
Upstream High Frequency Peak 12
Upstream Low Frequency Peak 5
EQ phase3 280

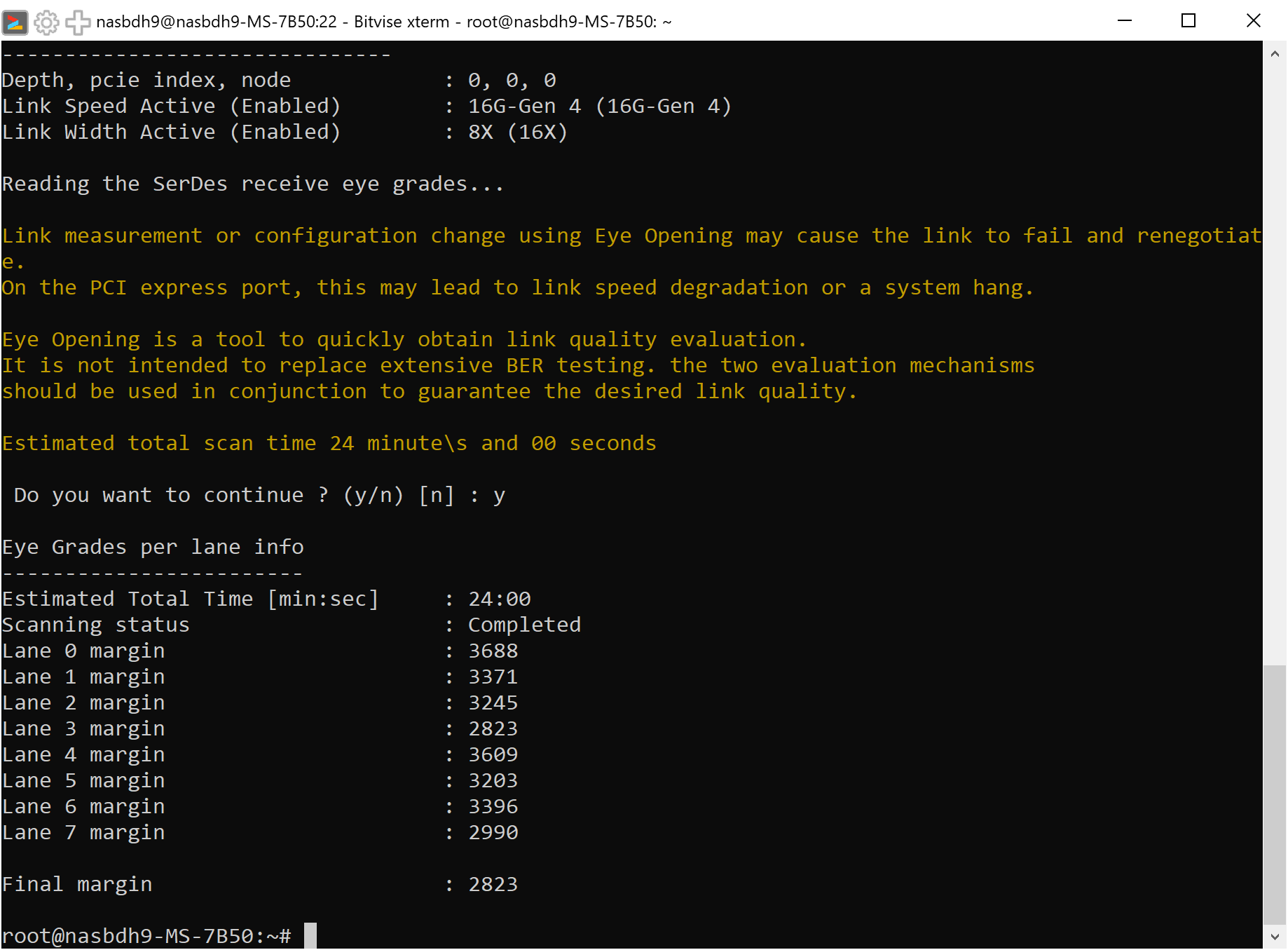

测试分数2823

测试4：
Downstream High Frequency Peak 13
Downstream 7
Upstream High Frequency Peak 13
Upstream Low Frequency Peak 7
EQ phase3 260
测试分数2737

测试5：
Downstream High Frequency Peak 12
Downstream Low Frequency Peak 5
Upstream High Frequency Peak 15
Upstream Low Frequency Peak 5
EQ phase3 250
测试分数2113
CRC Error dllp=2

测试6：
Downstream High Frequency Peak 11
Downstream Low Frequency Peak 5
Upstream High Frequency Peak 14
Upstream Low Frequency Peak 5
EQ phase3 260
测试分数2672

可以看到测试3的参数取得了最好的测试成绩，并且测试期间不出现PCIe AER错误




总结：低频信号并不需要增加多少增益，从默认的3调整到5即可，
高频信号则要根据当前PCIe的配置进行调整，最后微调EQ phase3来获得最稳定的结果，
并且过高的增益并不会获得更好的测试结果。

aixunxian

话说你是真有耐心一个个跑，这个测试程序跑完全程慢死了。不过cx6系列好像是gen4的卡，不知道gen5的实际增益是否和gen4的一致。RD芯片是放大信号，放大信号的同时也会把线路上的干扰也放大了，如果本来信号就烂放大了更烂所以当然不是越高增益效果越好。
