记录一下自己MOD的心路历程，第一次，也可能是最后一次。我不知道应该发哪儿~先暂时发这吧

CHH论坛80后人群不少，9X年开始，家用电脑市场的兴起，DIY市场拾级而上。80后这一代人应该都是这个时代影响很深

我记得小时候自己的第一台电脑是赛扬466，那会联想1+1的奔腾系列动辄上万，退而求其次买了组装机，父母那会花了7K左右配置的电脑，已经是当时很贵的开支。那一年，我应该是三四年级。老DIY精神就是从那会开始的。

当时买电脑，谁也不懂，家父求助了自己的同学，在某央企做设计工作，对电脑非常懂，也是我的启蒙师傅。

我已经记不得那会的内存是多少MB，应该是64M，硬盘是8.4G（IBM），显卡是主板（皇朝）集成的，光驱好像还是40X倍速，显示器是长城的17寸，号称微平面（不是纯平）。

测试电脑的时候（在西安赛格），那会黄金标准就是跑极品飞车，我记忆特别清楚，是极品3热力追踪，那会那个画面已经足够吊打街机。旁边的叔叔在玩盟军敢死队和帝国时代，也是印象深刻

从那时起，我从小的第一印象就是intel，自那之后，我从来没买个amd的产品（包括ati的显卡），也可能是打小滤镜太深。但是确实是，我到现在为止，台式机，没有买过品牌机。一直攒机到现在。

从最开始的被动散热，到主动风冷，到水冷，经历了好几代折腾。

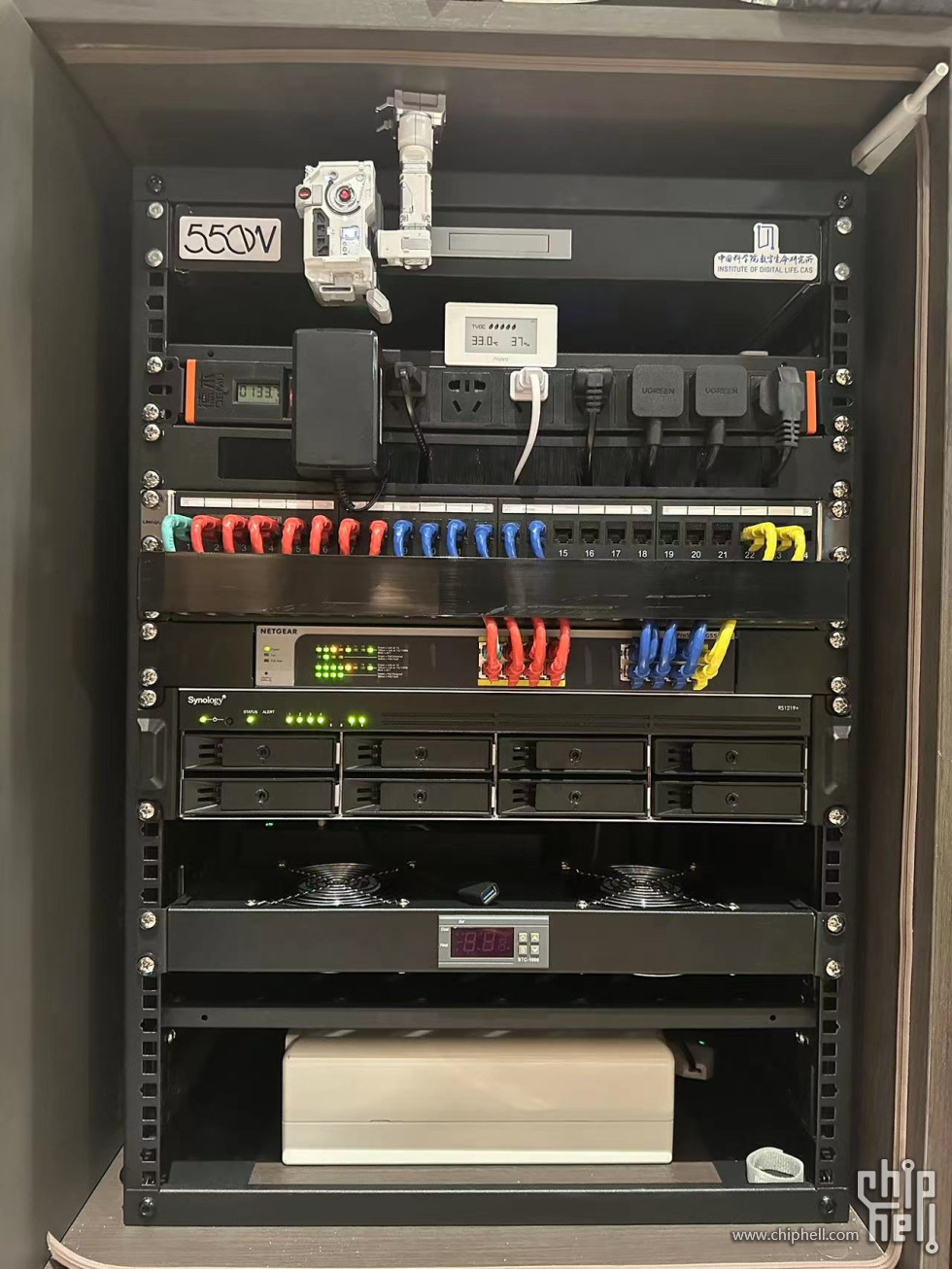

看过我家居装修记录的应该有印象，2020年搬家之后，自己在家配置了网络中枢放在柜子里，因为有交换机，有nas，有home assisitant终端这些，当时为了解决散热，自己突发奇想，买了一个家用新风（30*30）底部进风，侧出风，丢在机柜24小时运行（一小时8瓦），通过柜子底部开口，在柜子侧面侧开口出风。真是无心插柳柳成荫，真没想到无尘机柜就搞成了。也给我现在的DIY MOD机箱提供了新思路

为什么不能做水冷+无尘机箱？

在我的印象里,MOD都是大神才能搞得，都是各种创意，各种IP设定，虽然好看（潜台词不中用~），可望而不可及呀~距离我们多数消费者太远，门槛因为很高，距离我们中高端DIYer也有点距离。

大多数的DIYer就是折腾一下现有硬件，很少会在结构上下功夫。本友会还在的时候，我应该是全网最早做水冷笔记本的人之一，当时在本友会引发了比较大的轰动，华硕官方也下场联系过我，那会我还是个大学生。因为学的电气自动化，所以一些机械制造啊，弱电的知识储备是比较足的，再加上CAD制图啥的完全没问题。我那会开玩笑，我这水冷系统，最大的好处就是防盗。



我那会是ROG最早的笔记本产品之一，G51J，那就是个温控悲剧，后来华硕出过一款水冷笔记本，我不知道有没有我的影响。当时快拆接头我就用到了，铜管都是自己淘宝买的自己弯，整过两代产品。我记得那会，联想的Y410还是450，有个DIY了个抽风机，就号称笔记本降温神器，那会还有冰垫，酷冷至尊我记得还有那种抬高的风扇底座。但是在水冷面前，都是过家家小玩意~可惜本友会现在数据清空了，已经打不开了。如果你在本友会层级联系过一些代购帮你买外星人、ROG，可能就是我那会接待的你~老黄历，我家土娘曾经有一段时间垄断了淘宝的ROG笔记本的代购~

大学毕业后，工作租房子，终于可以自己买台式机（台式机大学不让装），那会还专门买了Nvidia的限定机箱（富钧天鹰座M-ATX机箱）


当时因为特别喜欢战地系列的游戏，又被某博主种草，14年，我就搞了个三屏系统。那会为了带动这个机器，就买了ASUS 780TI，那会还不是ROG产品线。主板是ROG的M7G，CPU是一代神卡4790K，内存16G，显示器当时为了追求极窄边框，是DELL的2414h。那会正好绯闻女友在北京华硕总部，帮我搞了全家桶





因为那会三屏显示器没有支架，我很早就认识了英格瑞玛的创始人（阿布，后来把公司好像卖了），帮我定做了一套三屏挂架，固定在墙上。支架还有英格瑞玛的logo~~
纯硬结构支架，无任何液压气撑。






不知道按照论坛的说法，这个支架算不上MOD？

其实买这个电脑犯了一个很严重的错误，就是颜值主义。当时就是看上这个机箱了，根本没想主板结构，然后只能放个MATX板子，那叫一个难受~

因为大学就玩水冷嘛，受限于那个机箱，当时就用了软管，也是很悲剧，长时间运行以后，软管老化，直接炸了，喷了一主板。。。当时第一时间我就断电了。这也就让我第一次认识到，软管的长时间不稳定性。


哈哈，这个图虽然是卒，实际上主板我拿去电脑城清洗完，又正常用了好几年

过程中间也买了一代神卡1080TI



后来实在是忍受不了这个机箱，太局促，当时就买了TT的P90，超大机箱，也是全面开始折腾分体水的开始











前序说完~正文开始，好像前摇有点长~~~

一切的一切源自于装修的机柜折腾



家居板块的人，这个图应该见过很多，底部的方盒子，就是个主动新风系统，运行了2年了快，确实做到了99%无尘化~
然后我那个机箱，分体水+开放式，刚开始新鲜好看，后期，我特么的落灰大户。。。然后因为是老机型，以前4790+1080根本不在话下，但是4090 13900K，光靠一个360冷排根本压不住，叠了2个360,5把猫扇一样然并卵。



实在是逼急了，就开始构建的初步想法：

问题1：从我是用TT机箱的经验，以及目前市面上所有的系统来看，ATX主板+竖插显卡，无论怎么弄，都会因为延长线和显卡遮蔽的问题，造成ATX主板下半部分被遮挡。可能对于大多数玩家，这不是个重要得问题，但是我因为做过几次检修和添加设备，叠加水冷管干扰，那叫一个离了大谱的难。
问题2：分体水，要便于维修,CPU和GPU要分路冷却，不能共冷，共冷=共热，新机箱要能容纳2个水泵一体（Pacific PR22-D5）,还得接上三通，方便检修
问题3：2个360冷排，要独立平行放置，加装空气滤芯，放置灰尘堆积，叠加6把猫扇（ROG龙神拆机，NF-F12 PWM 2000RPM），与主体结构剥离，散热不影响主体
问题4：主板，显卡，要求方便检修且无尘，需要考虑风道以及无尘化，叠加2把8CM猫扇（NF-A8 PWM 2200RPM）
问题5：硬盘做快拆结构，方便未来添加与更换
问题6：主体用6061，为了美观需要喷砂阳极，需要做好风道预埋与水冷穿板开孔，位置计算，根据画图确定多厚的板材
问题7：外围做到齐整，主板面遮挡用防爆玻璃，侧面水泵同理

其实不止这些问题，我也是回想起来一些主要问题，过程中发现的，总结下来，然后就从最开始的概念图一点一点画

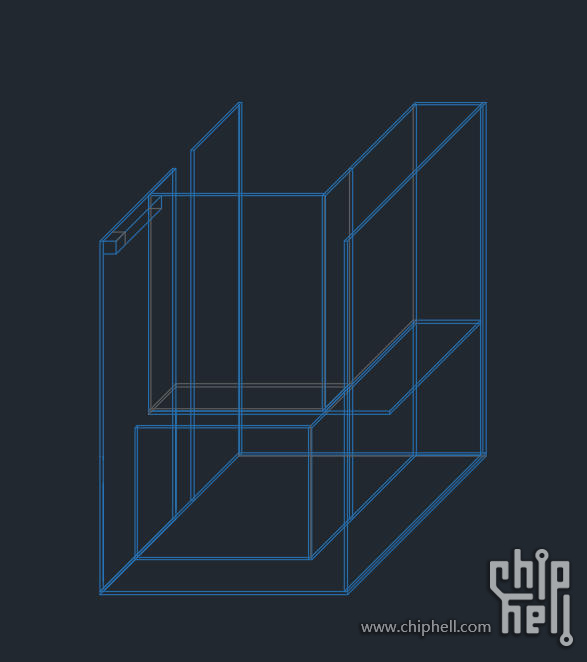

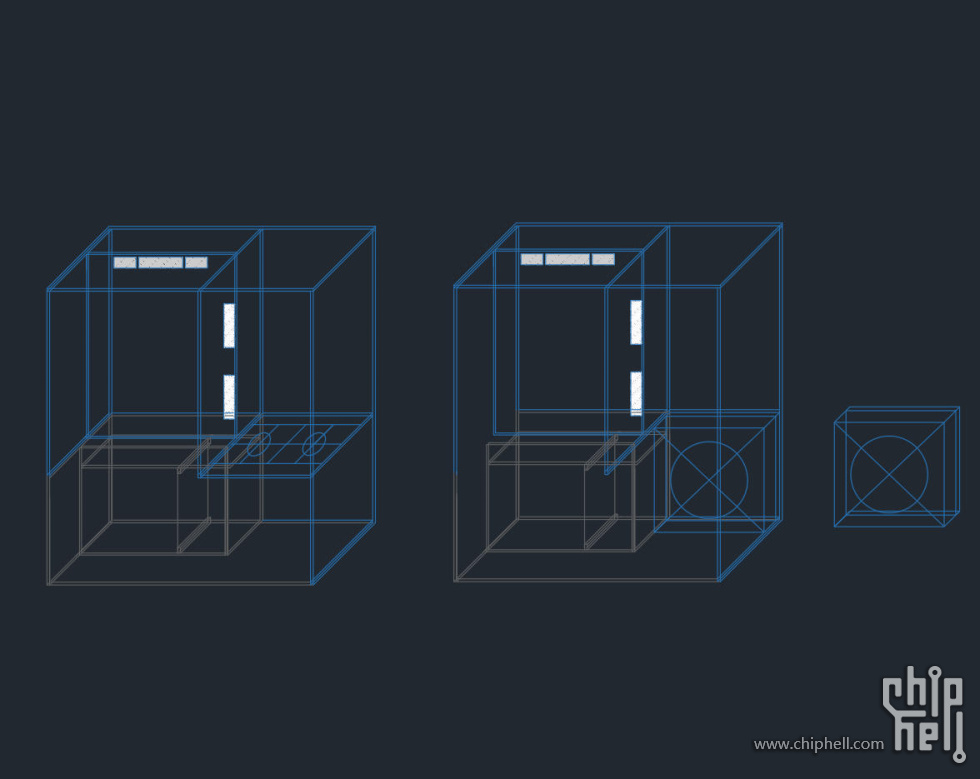

这张图是当时为了罗列基本的框架结构，主板显卡怎么布置

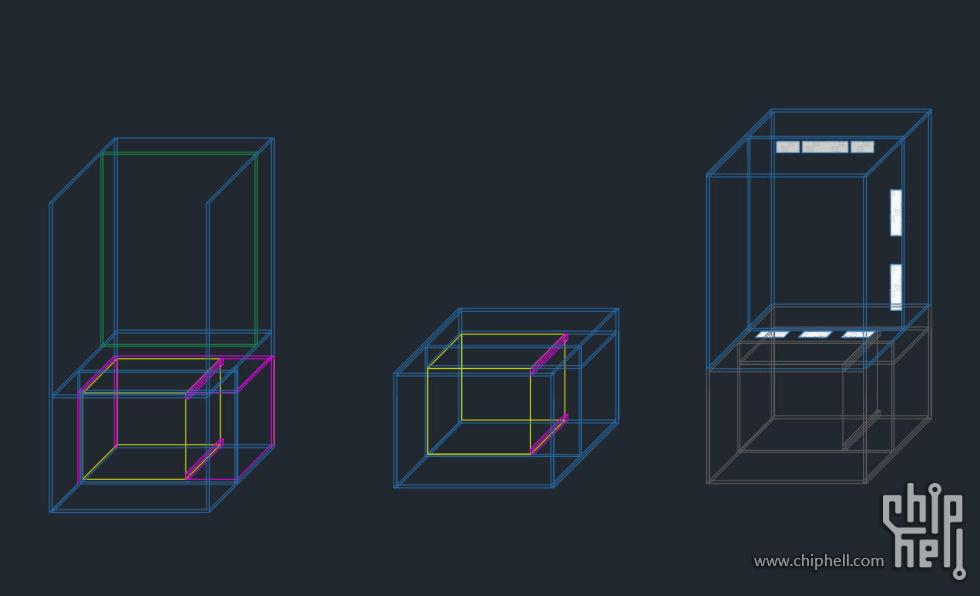

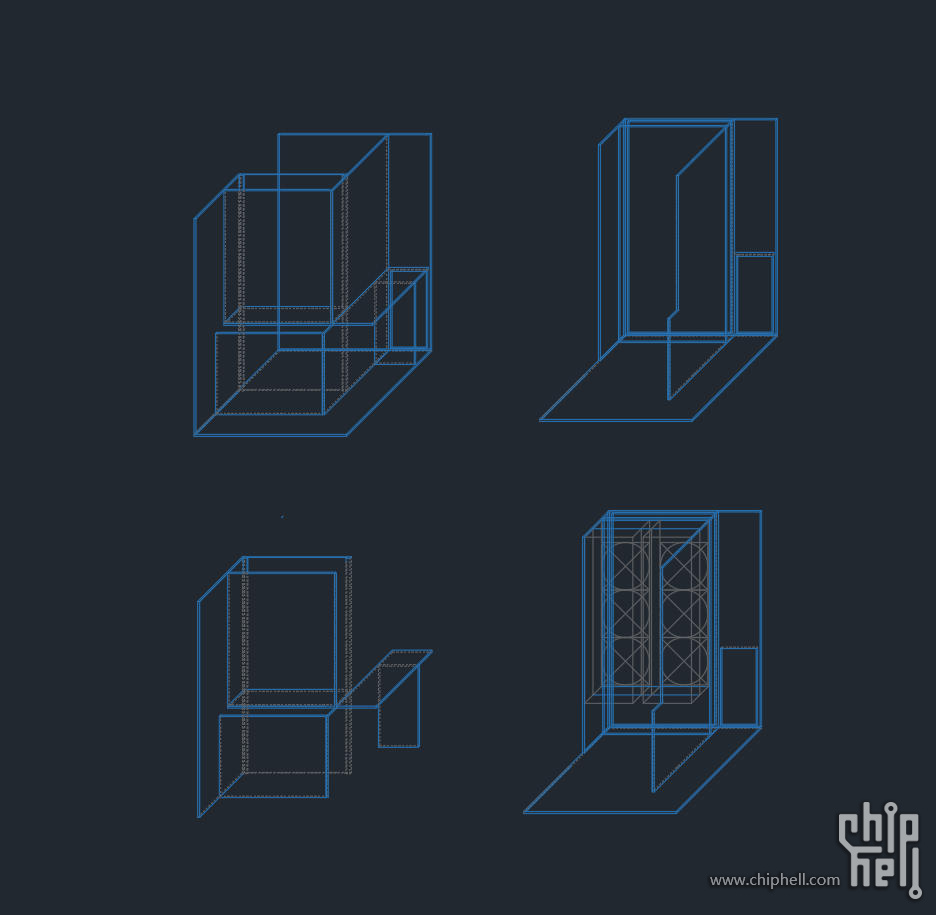

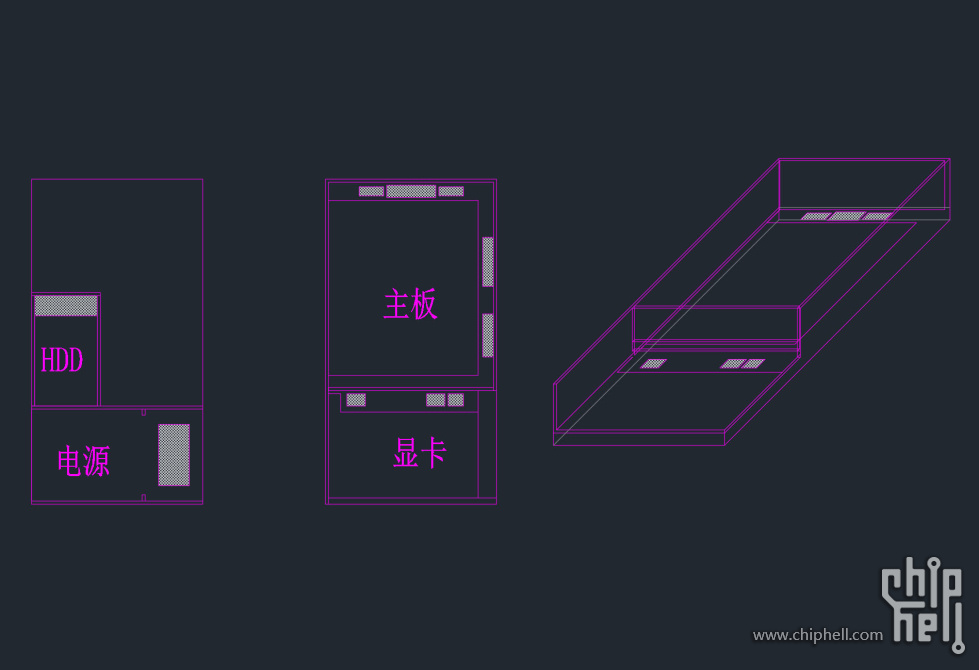

然后就是把电源考虑进去，这个阶段还没考虑风扇的位置，以及硬盘等的，就是光主板、显卡、硬盘怎么堆叠好看，想了好多种结构

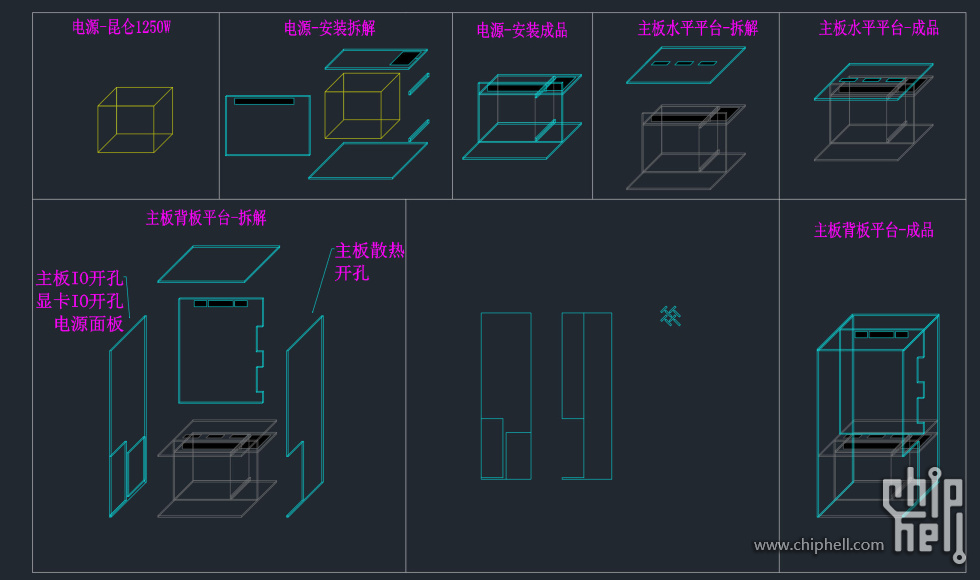

然后再把图细化一部分，用图纸的方式，做了一个拼搭看看问题


最早是考虑，两个水泵并排，但是这样会造成水泵区域得20cm至少得宽度，每个水泵我预留的10*10cm，那下面的风扇必须14CM，但是结果是风扇后面整个是空的，也就是空间利用率非常差。然后就改变想法


那会冷排怎么处理，硬盘怎么处理还没想明白，反正先把水泵位置想明白，还得考虑怎么方便检修。

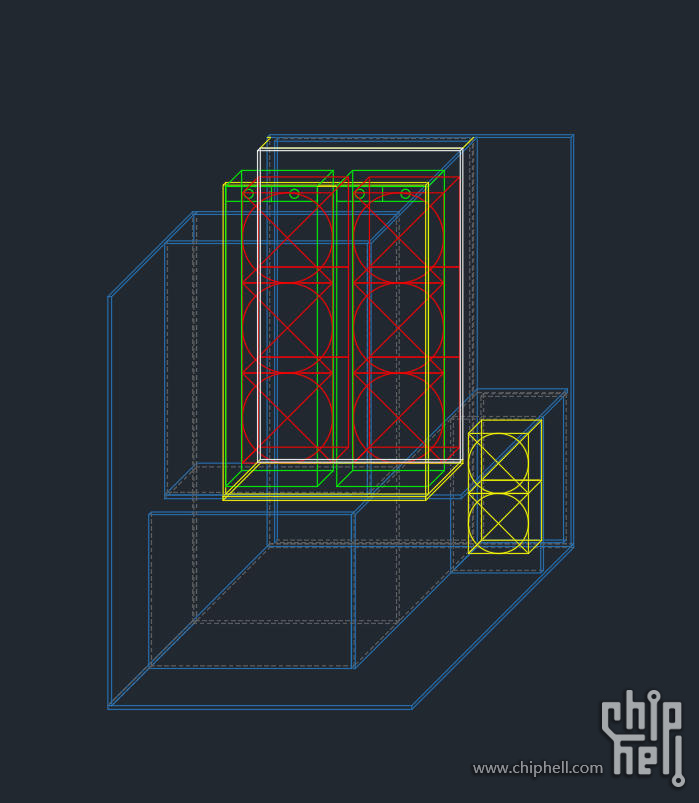

初步定了水泵，那就考虑，水排放在那里，怎么安装的问题，继续进行计算画图

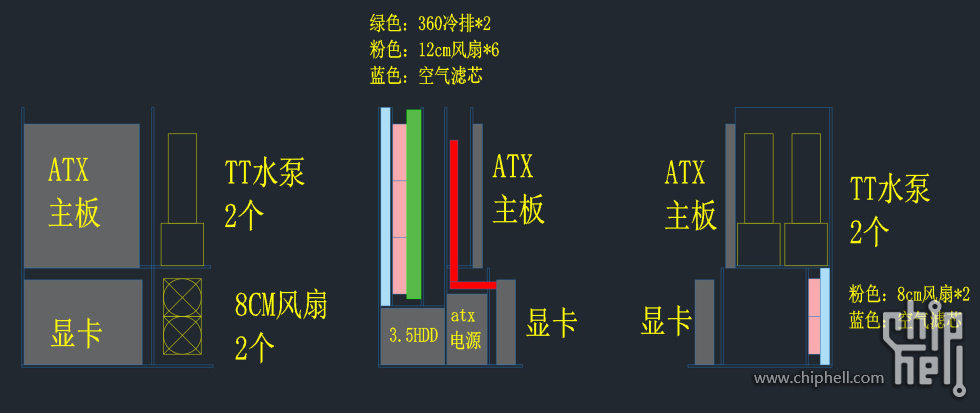

然后用不同的颜色图示出来，冷排，风扇。主机箱是用右下部双8CM猫扇，底部进风，通过侧面吹过来，把风正压挤出去。这里要说明一下，冷排是独立区域，和主机箱风道没任何关联。


最终确定了机构图如图所示，这个图没改，后来我把360冷排的进风顺序调整了一下~从中间侧面吸风，往外出，而不是图上的，往机箱中部吹。

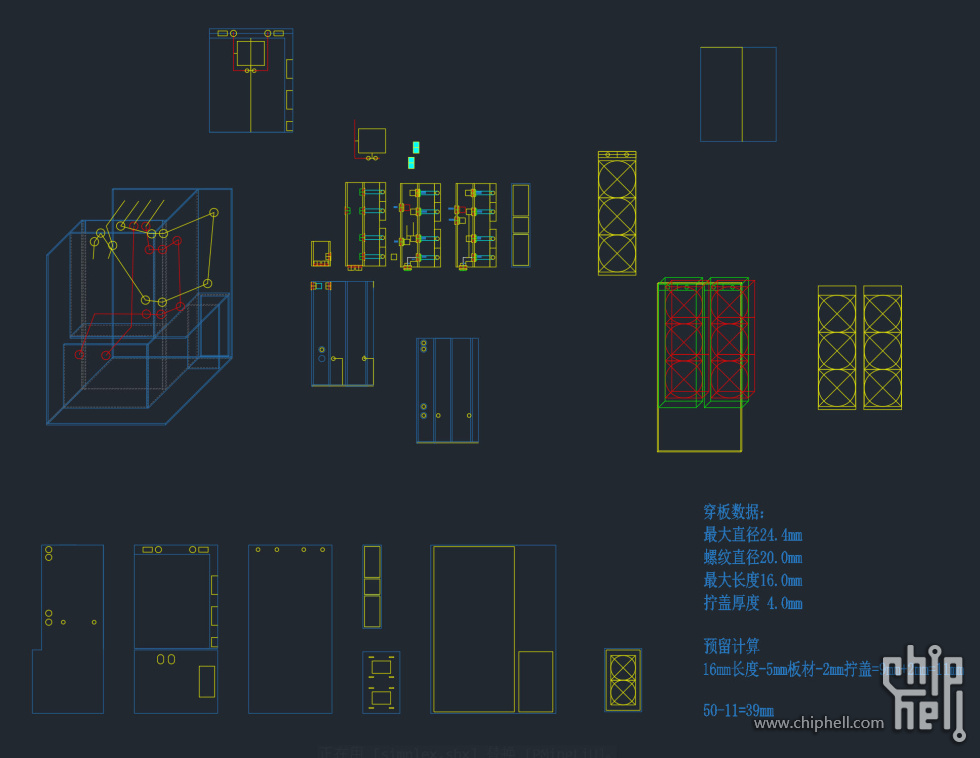

结构定了，就开始确定怎么穿板开孔，因为要考虑安装因素，检修因素等等，就得吧各种线路归置好，这是我最后剩下的一部分画图数据。
这个过程中，我用游标卡尺测量太多水冷配件的数据，比如外径尺寸，安装净长度（比如一些弯头），很多数据，网上非常不全，没办法，只能自己手搓计算。
而且为了避免安装过于紧张，还得留一点点冗余，有些穿板，咱可以通过垫片啥的想办法。

这个穿板和定位数据，是我画的时间最长的部分之间。别看位置定死了，你得考虑怎么安装。



未完待续……
