PowerColor Devil 13 HD6970评测

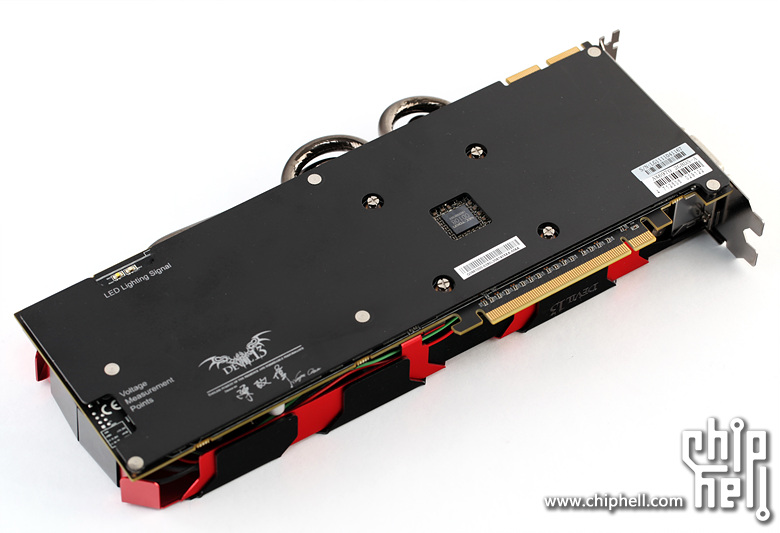

显卡背部的金属背板,上面貌似还有不少亮点.

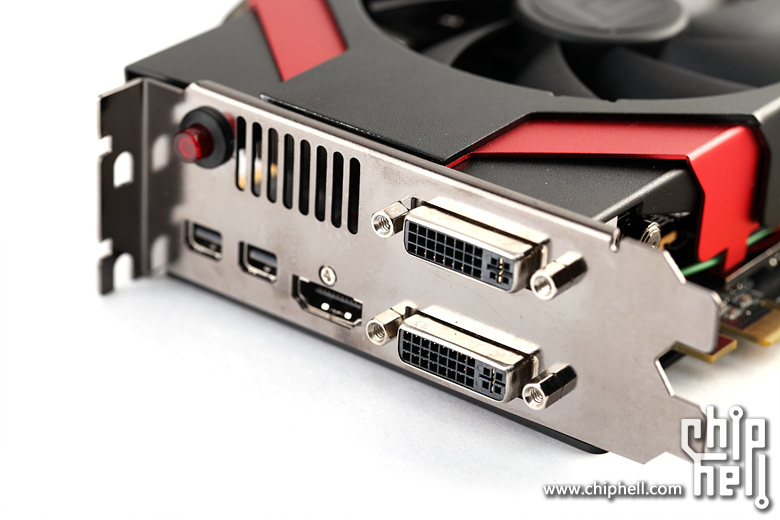

除了与公版相同的双Mini DP+HDMI+双DVI视频输出接口之外,加装的红色按钮就是双BIOS切换装置.

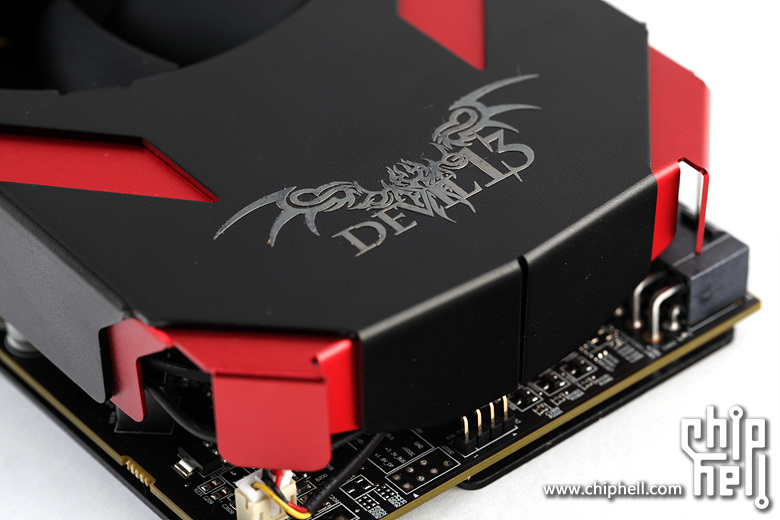

散热器尾部用金属贴纸打造的Devil 13 Logo,这张贴纸在附件中也有赠送一枚.

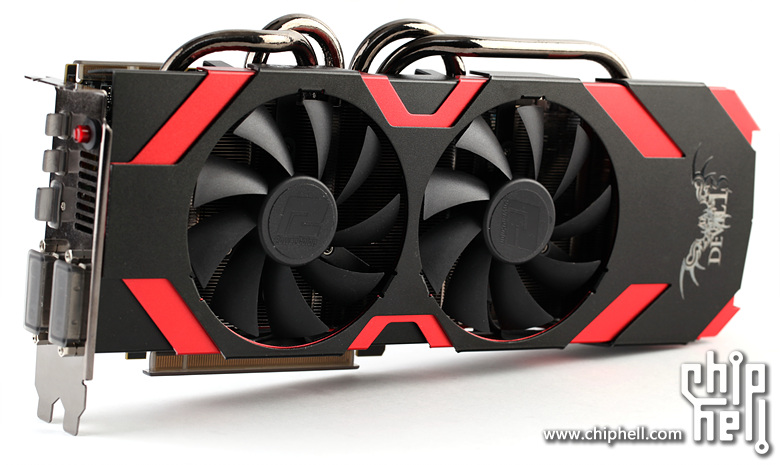

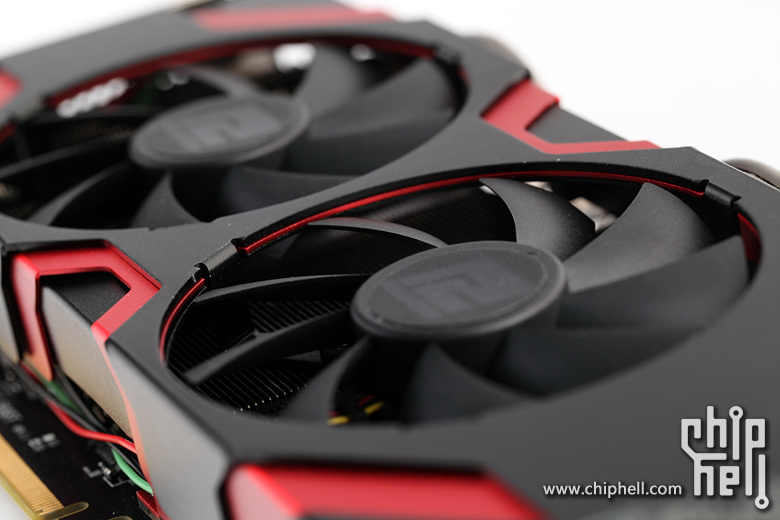

大尺寸92mm的双风扇.厚度也令人满意.

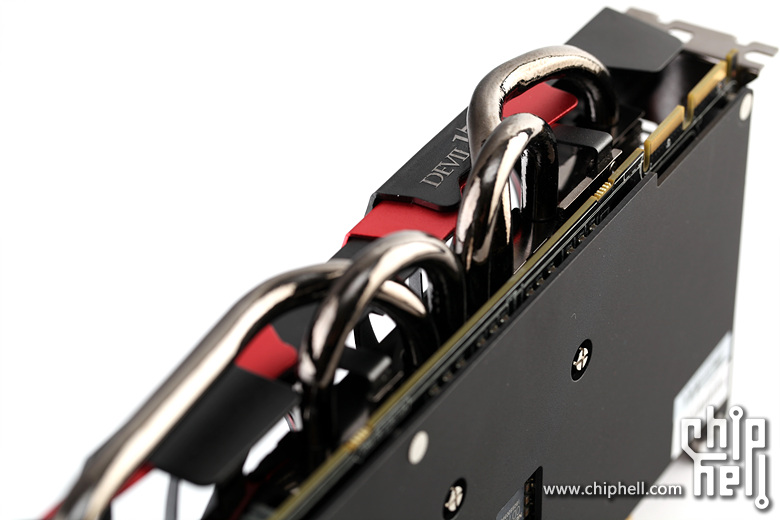

散热器顶部外露的黑色镀镍8mm热管.

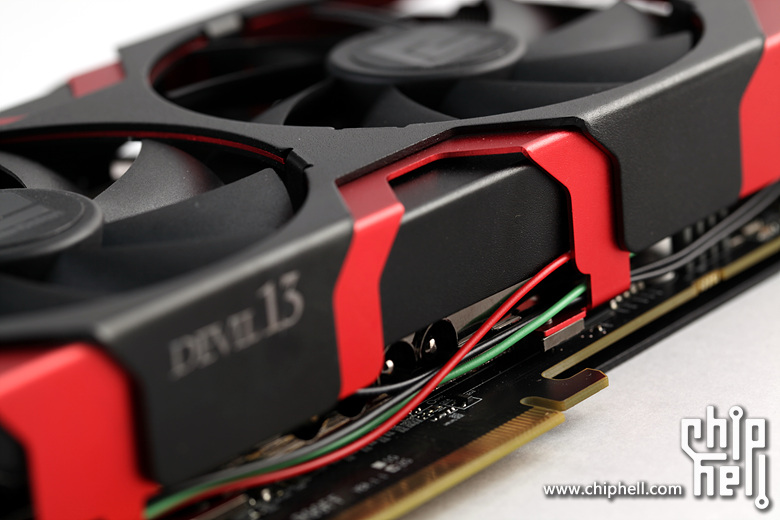

这张图是用来告诉大家,Devil 13 HD6970的金属外壳散热器一共使用了三层,最里层的黑色和中间层的红色为铝材阳极,最外侧则是喷漆的钢板.

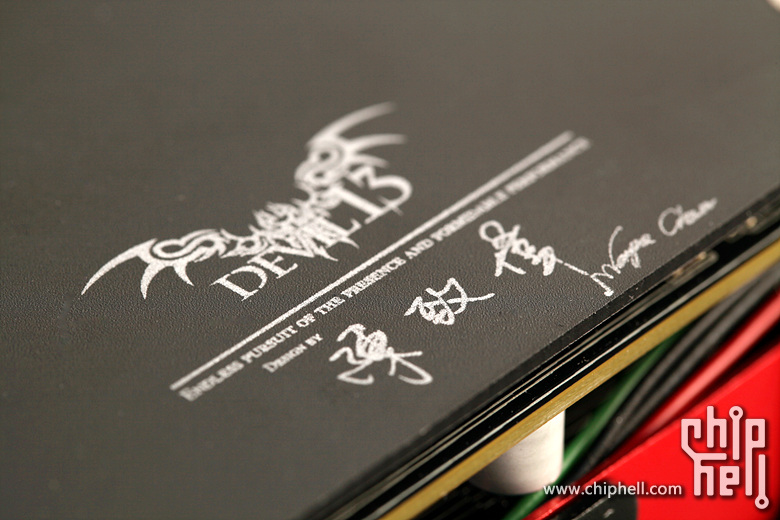

金属背板上面的签名,来自于PowerColor研发工程师"陈致伟",也算是Devil 13 HD6970的原创始人.

        从官方搞来了一些有关陈致伟先生的个人档案,就当是八卦一下好了:

        36歲，於學生時期即熱衷於PC電子相關的玩家，故在大學時期即選擇電子系就讀，熟悉更多專業知識。畢業後即投入電子產業，迄今已逾10年，其中7年專職在顯示卡設計，於專業知識、設計領域皆有完備的經驗及想法。目前主要負責顯示卡硬體設計，由於其累積的多年專業經驗，對於各個電子零件特性有深入了解，加上其在顯卡PCB走線設計、debug能力皆擁有豐富經驗，往往推出許多令人眼睛一亮的產品設計；曾經推出許多廣受好評的代表作如市場上前所未見的HD970X2、PCS+ HD6970、HD6870 Eyefinity5等。除了優異的設計能力外，阿偉細心且縝密思考的特質，也充分運用在設計能力上，總會大量使用各項精密儀器如高頻數位示波器(Tektronix Digital Phosphor Oscilloscope)、高頻類比示波器Tektronix Video Measurement Set等作為輔助工具，以反覆驗證其設計品之品質，同時也確保其設計出的產品皆能符合玩家需求，並傳遞給他們最優質的遊戲體驗。

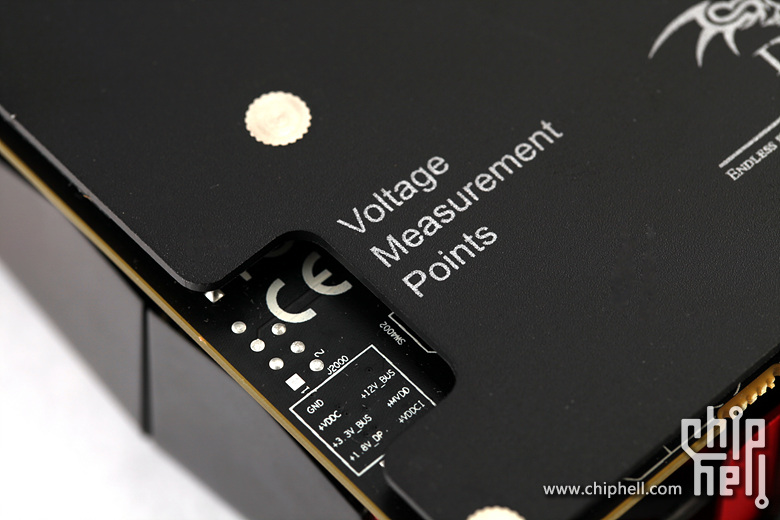

PCB背部还提供了一个电压测点功能.

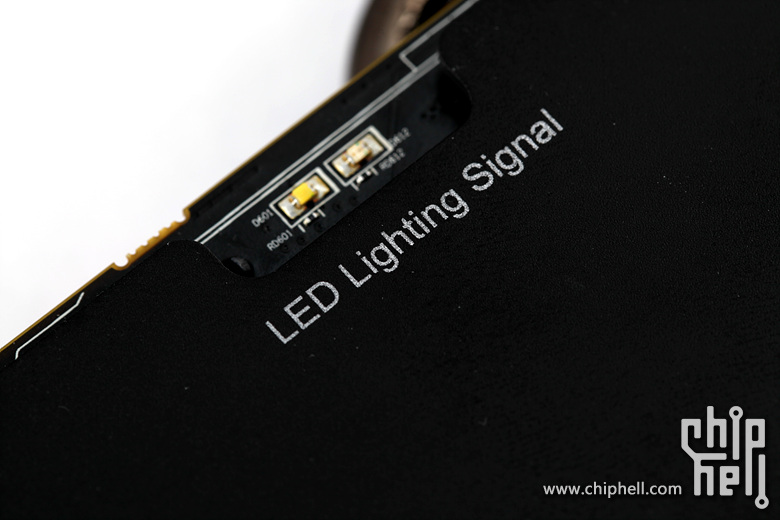

LED负载示意灯可以告诉我们GPU的负载情况:

红色->高负载

白色->低负载

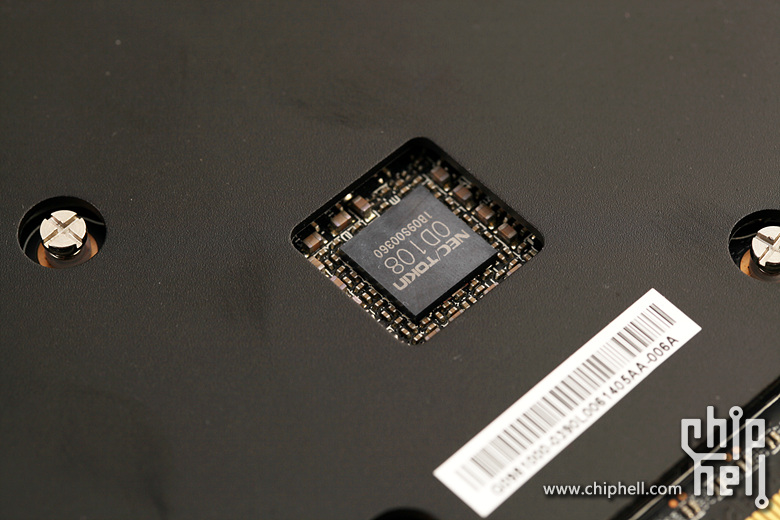

上面这些可以说多多少少都是产品的噱头,卖点必然要有,不过内涵也不能缺少,我们在PCB背部还看到了一枚为GPU核心服务的NEC Proadlizer高速薄膜式去耦电容.有关该电容作用如下:

Proadlizer拥有更高的1000uF的电容容量,而等效串连电阻(ESR)则仅为1mΩ,又要比钽电容的10mΩ小很多,所以使用Proadlizer的目的是为了提供更加更大的蓄电量以应付瞬间高电流的需求,将供电电流变得更加平稳.
