PowerColor Devil 13 HD6970评测

2011-12-3 22:05| 发布者: nApoleon| 查看: 120818| 评论: 226|原作者: nApoleon|来自: www.chiphell.com

摘要: 好久没有测试显卡了,相信大家都在等着下一代GPU的发布,不过似乎PowerColor并不甘心HD6000系列就就此完结,在明年年初HD7000系列即将到来之际,居然发布了一款重磅级的(至少是PowerColor自家产品里的重磅级)产品:PowerC ...
PCB解析

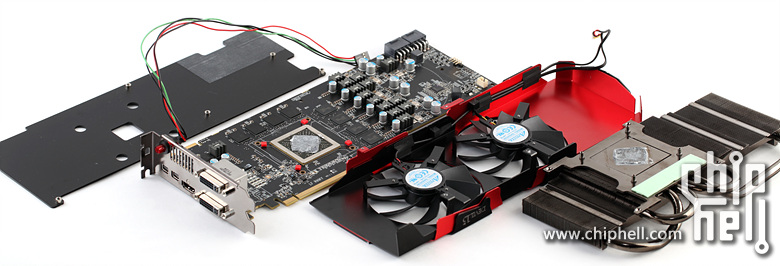

开拆显卡~

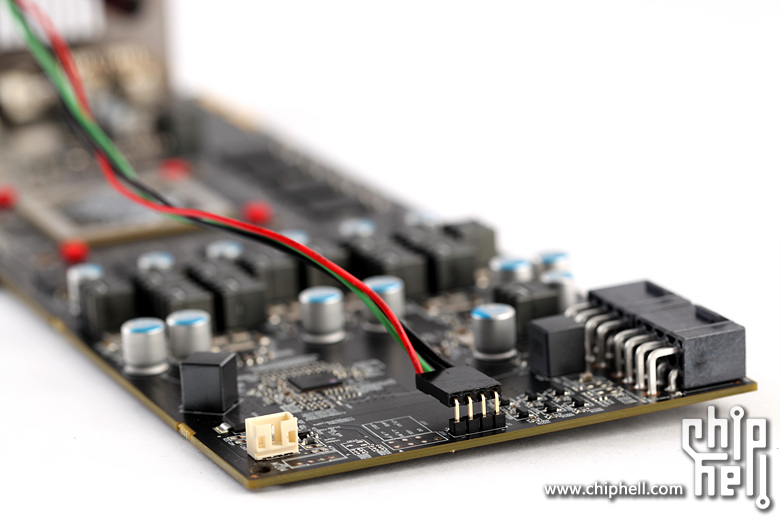

刚刚拆开散热器我就看到了不和谐的一幕~双BIOS的开关居然采用如此横跨整张PCB的"飞线"来实现,你要是这样飞了我也到算了,反正是在散热器里面也不太会注意,但好歹用塑管把4根线缆包一下呢,细节啊细节.

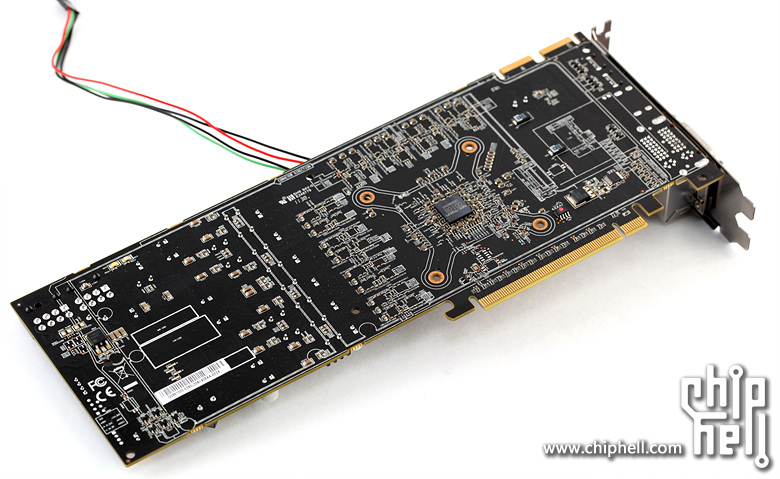

除了原厂卡之外,PowerColor向来都是使用红色的PCB,这一次Devil 13 HD6970也算是又一次开了先河,换成了黑色的PCB.

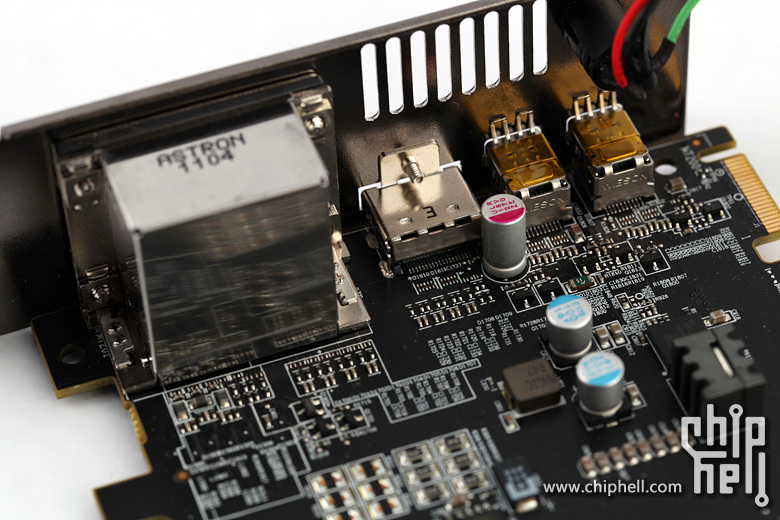

视频输出接口带有EMI防磁金属屏蔽罩.

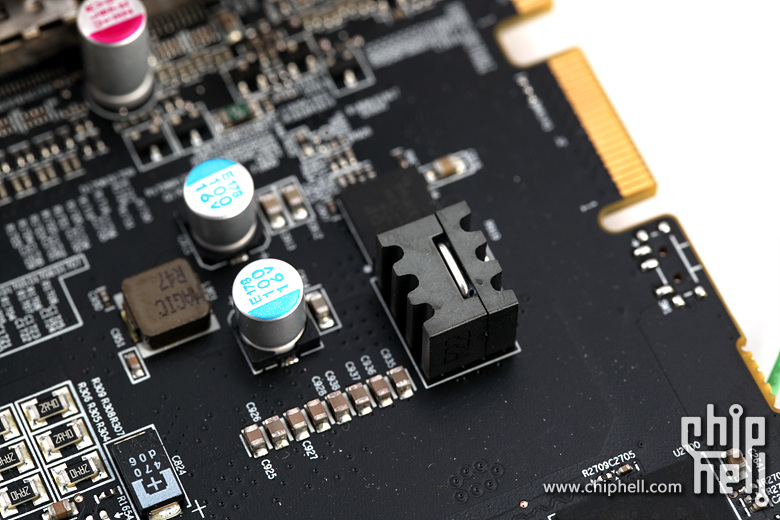

显存供电系统,用料换了但PCB布局还是和公版一样.

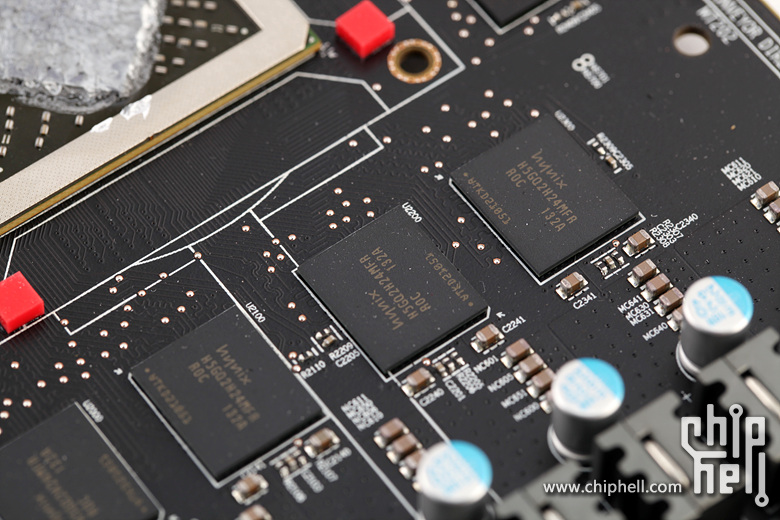

显存来自Hynix H5GQ2H24MFR.

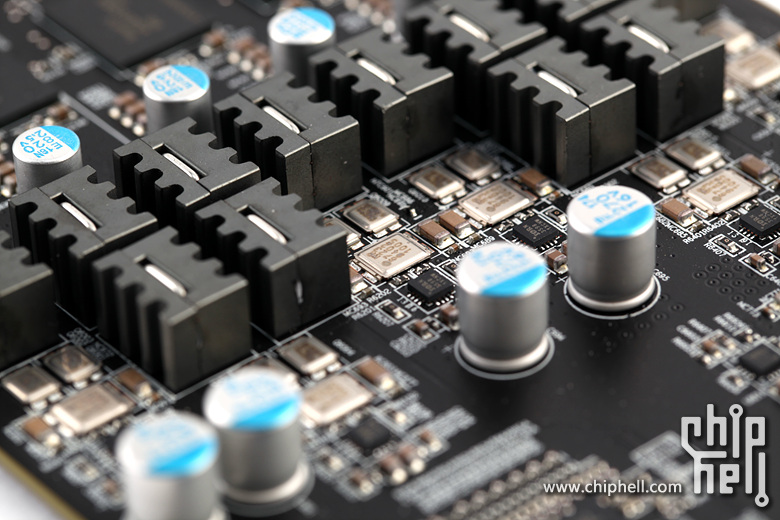

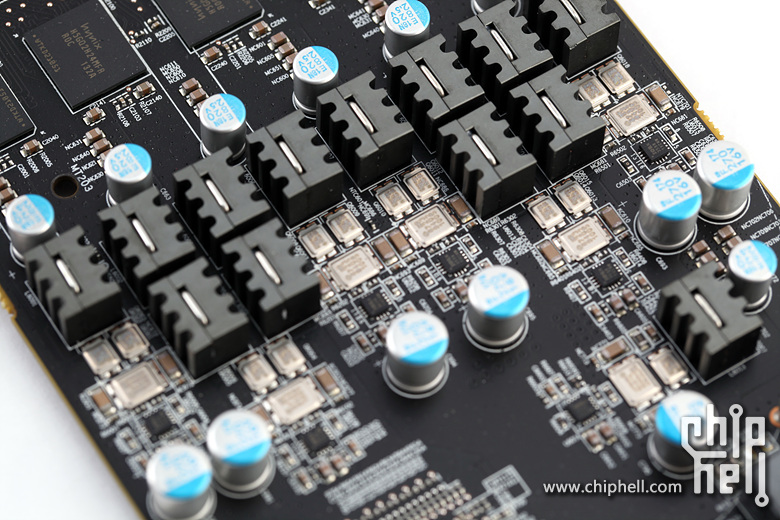

供电系统向来也是非公显卡的一项重要"指标",按照PowerColor官方的解释,Devil 13 HD6970为12相供电,但其实核心供电为6相扩展成12相,对于这种玩法大家应该相当了解了.


CopperMos,以前在ROG R3E主板以及MSI的Lightning显卡供电上都已经Show过,特点是采用了铜盖和底座,可以提高散热性能,可提供最大电量为50A.


至于第一次看到的新电感元件,目前已知的还有EVGA GTX 580非公版在使用,我们可以得到的数据并不多,先用一张PowerColor的官方截图来借鉴一下吧.

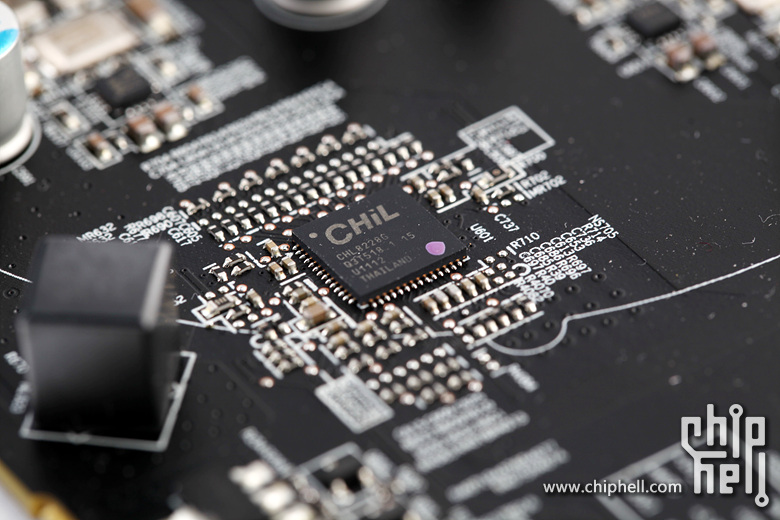

CHL8228G PWM芯片,可提供6+2相供电系统.

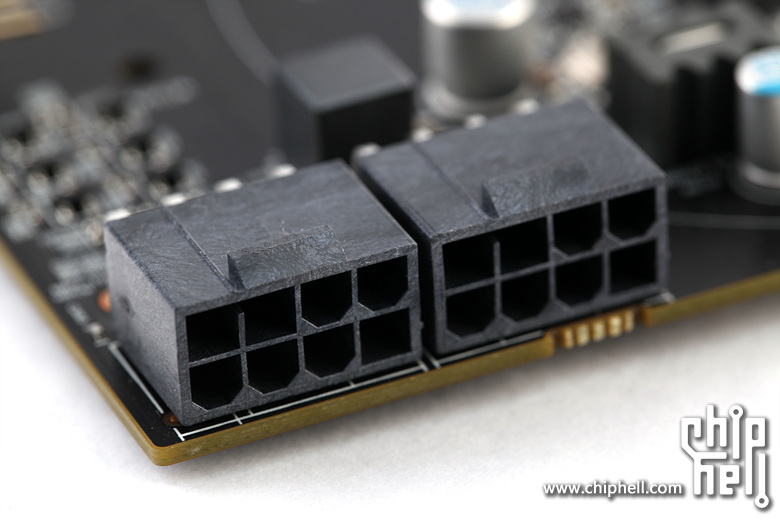

双8pin外接供电.
