产品解析

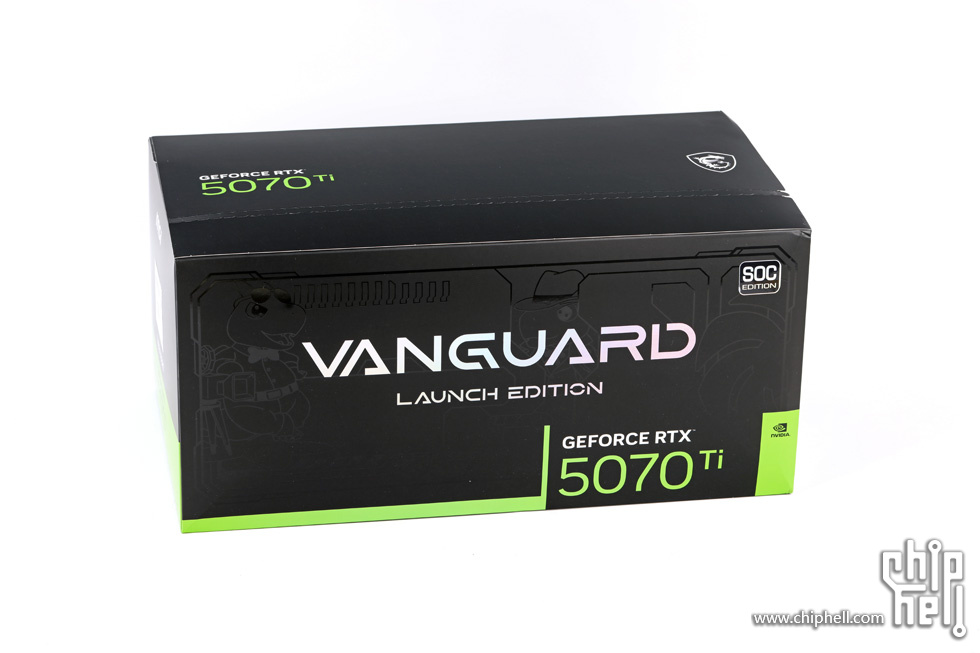

本次的型号神龙系列的首发限量版,外包装的体型较为庞大.
最外层的套子采用抽条式开启,一旦开启将无法还原.
实际的内包,表面印有带反光的型号标识以及装饰图案.

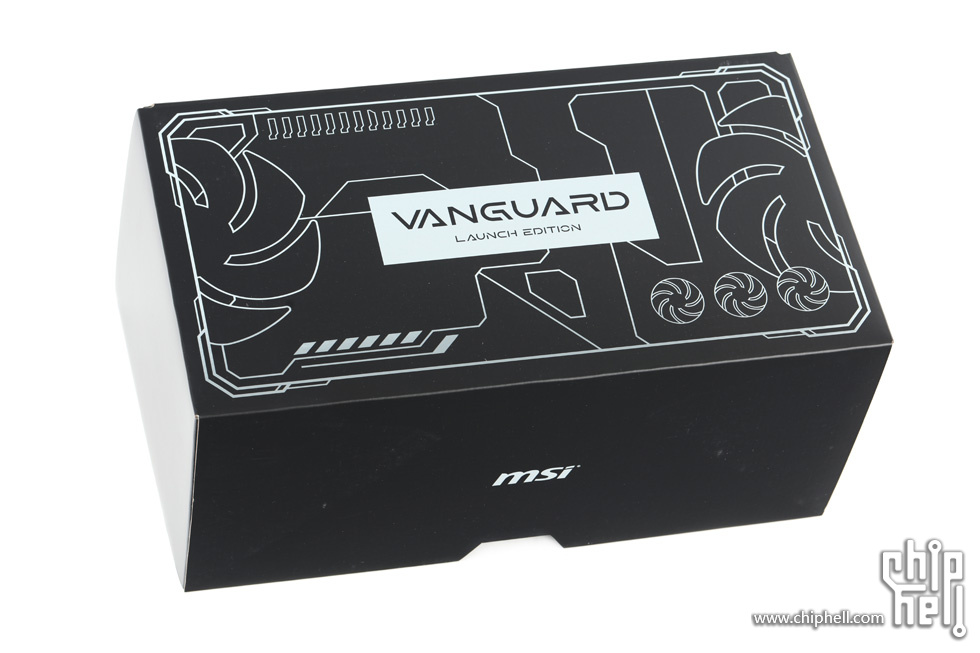

翻盖式包装.
盖头内印有MSI代表吉祥物的小龙游世界卡通图案.

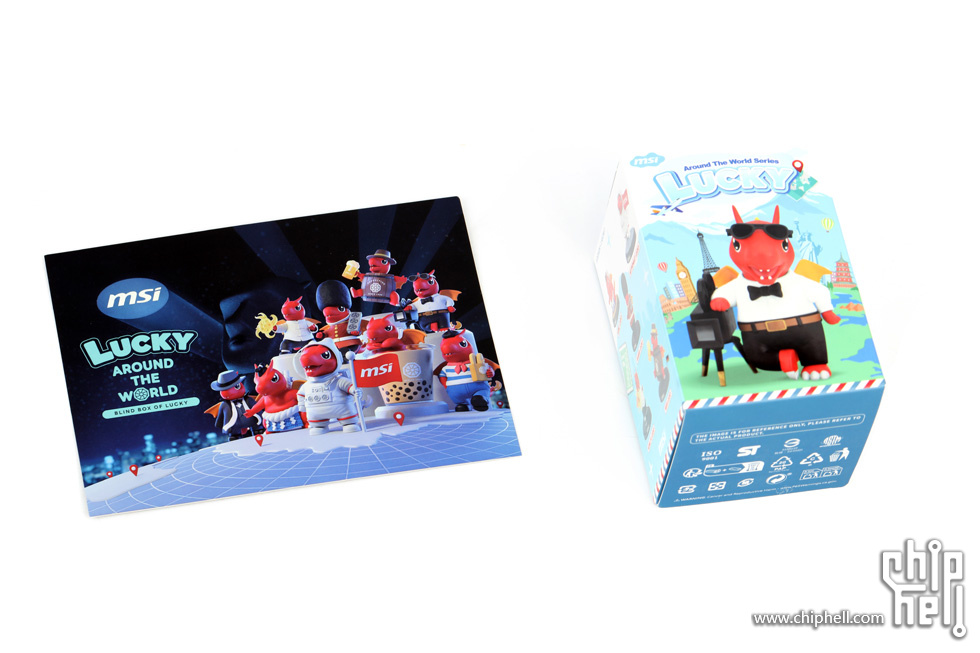

包装的第一层则是一张小龙游世界的宣传卡,以及小龙限量版玩偶.

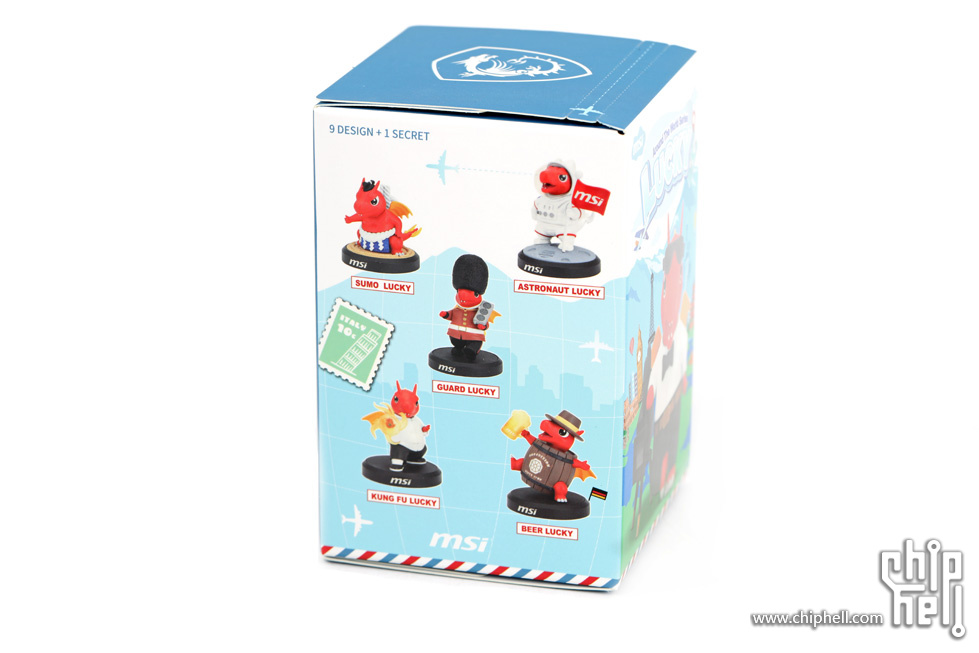

小龙玩偶总计共10款,因此每块显卡附带的玩偶都是随机的.

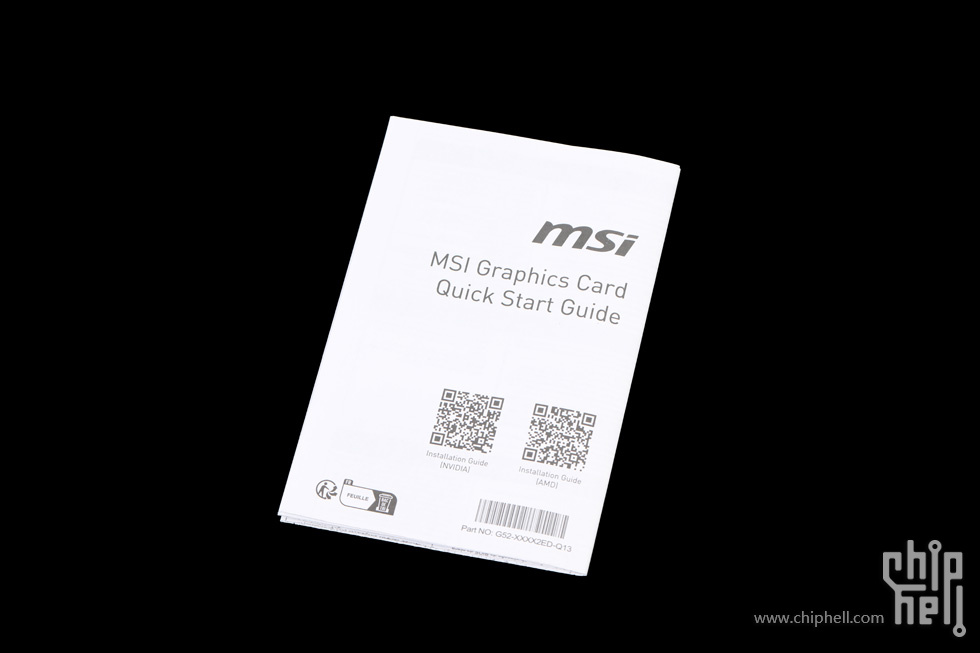

附件包括,说明书一本.

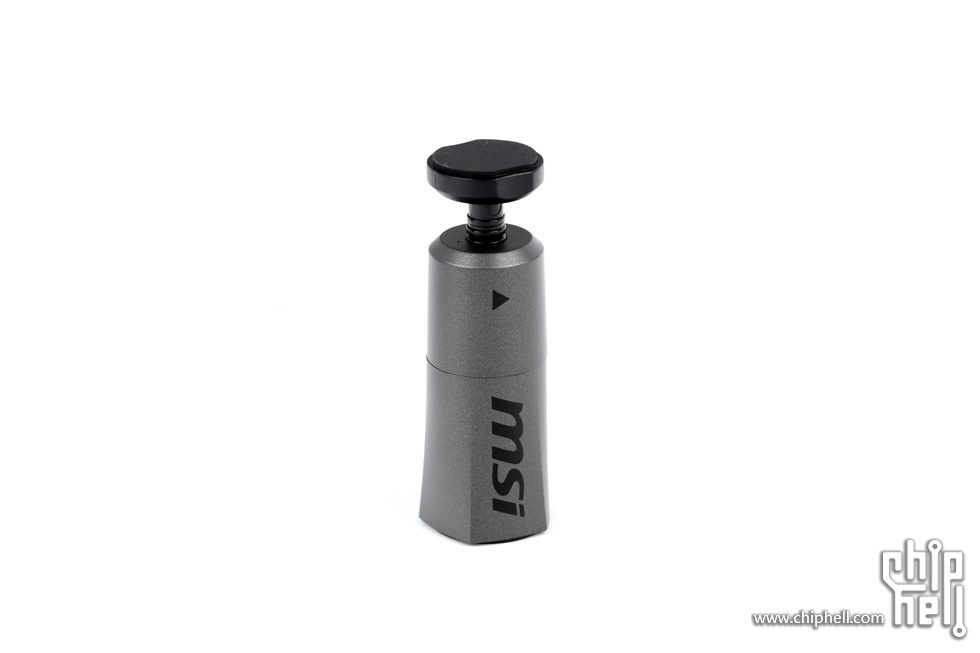

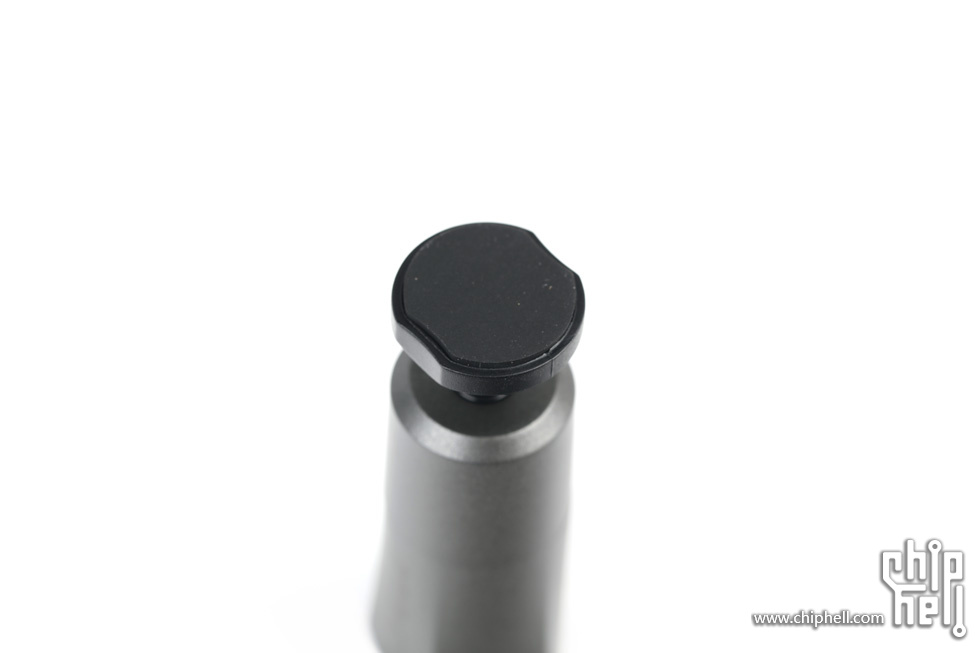

提供了一支小型撑杆.
顶部配有防滑橡胶.
一条电源转接线.款式为三个传统PCIe 8-pin母口转单个16-pin(12V-2x6/12VHPWR通用)公头. 12V-2x6公头采用MSI在自家电源产品配件上也应用的双色外壳.更容易看清是否插紧到位.
显卡正面.采用黑灰双拼色,搭配传统的三风扇开放式散热器设计.
显卡背面,采用具有拉丝工艺的铝制金属背板,并融入一些具有未来感的装饰和冲压设计.
左下角设有经典的龙图腾装饰.
上方则是指定的Geforce RTX标识.

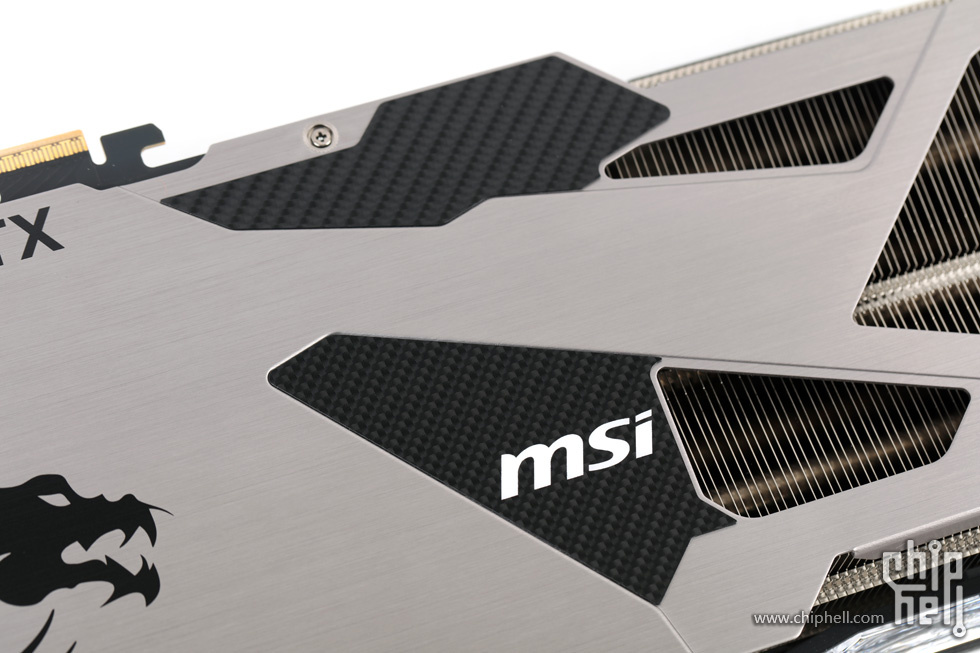

后部,两片仿碳纤维造花纹的装饰贴片,配有白色MSI标识.
尾部的散热开口则是顺着冲压图案边缘进行设置,在保证面积的同时也起到更好的美学视角.
尾部的两侧工艺则是做了弯折和收边设计.

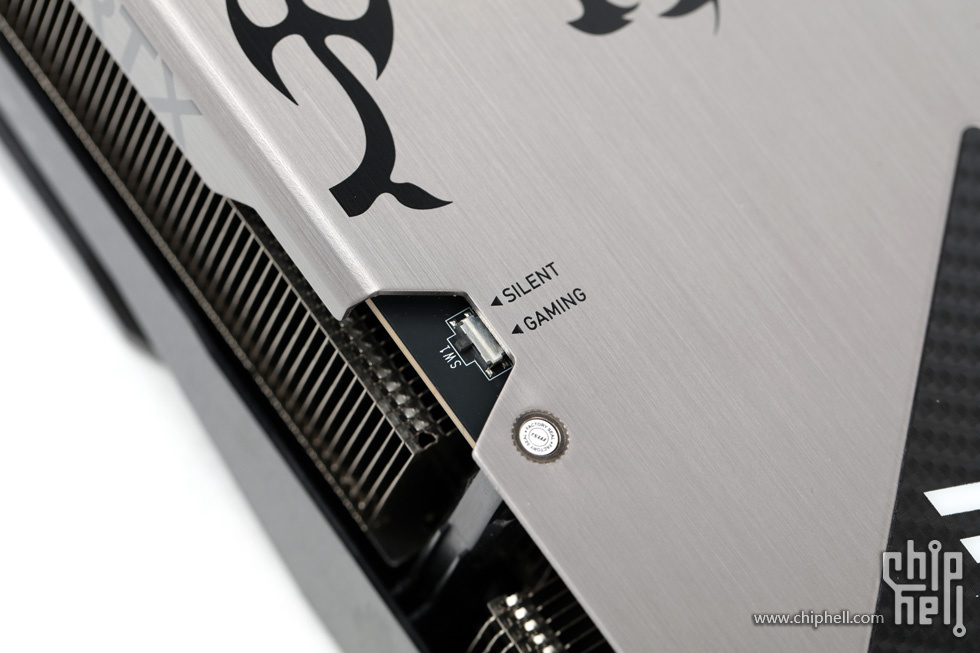

双BIOS切换开关.

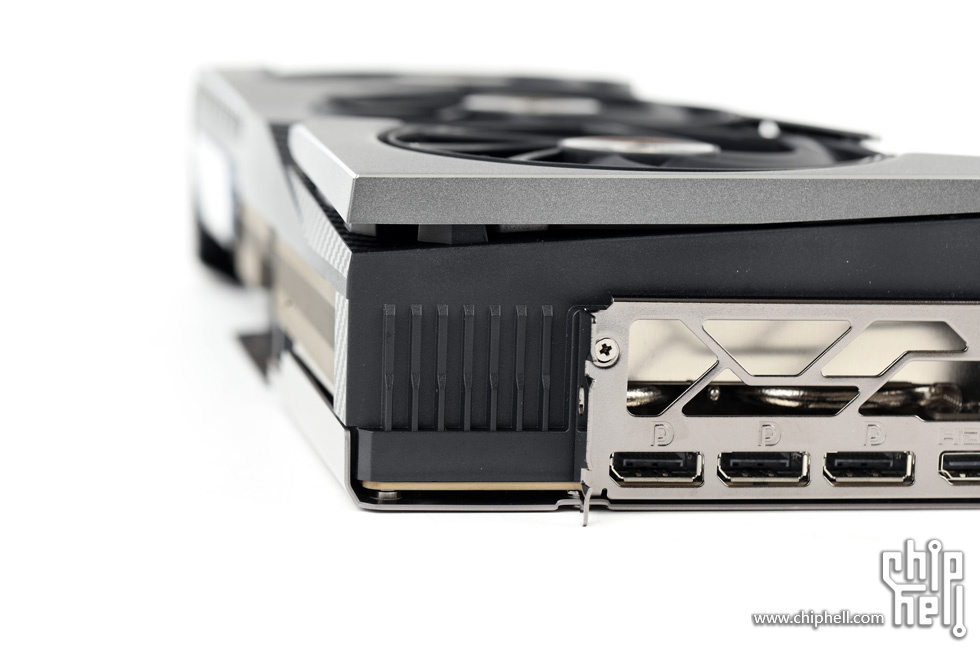

显卡前侧,接口为标准的三个DP 2.1b和一个HDMI 2.1b的组合.固定挡板为双槽位.
挡板上方设有条纹式装饰.

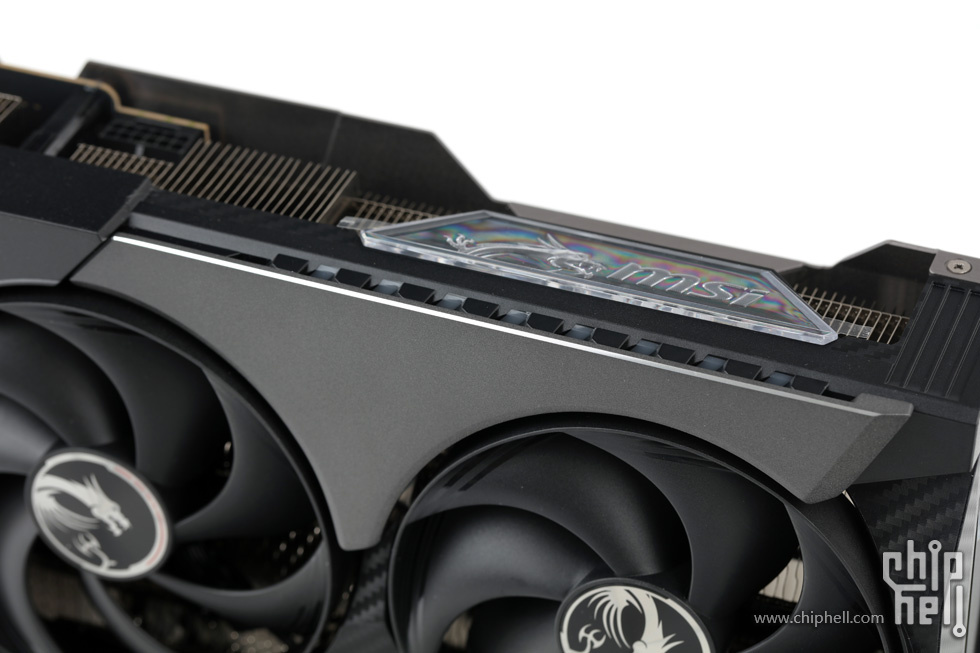

显卡顶部,采用包框式结构,中间则留为出风区域..
左上角的Geforce RTX标识.
16pin(12V-2x6)电源接口.传统朝向设计.

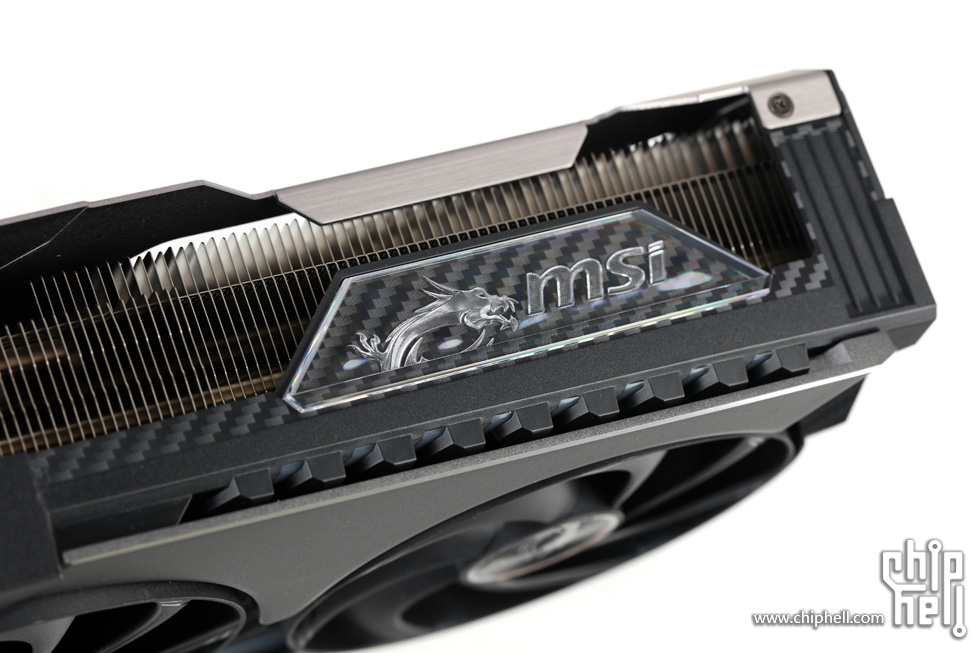

尾部配有MSI的透明RGB LOGO灯,并采用碳纤维花纹作为基底.下方的装饰条内部也配有RGB灯光.
默认动态灯效.
在最尾部的地方还设有条纹装饰来填补空白.

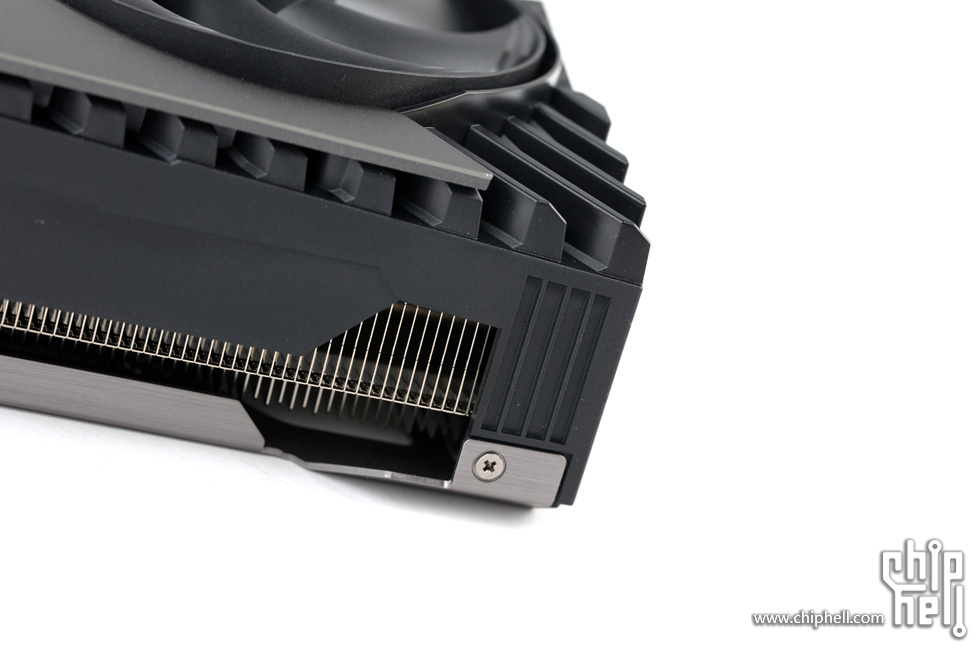

显卡底部,开放式设计.
两头边角处设有条纹装饰以填补空白.

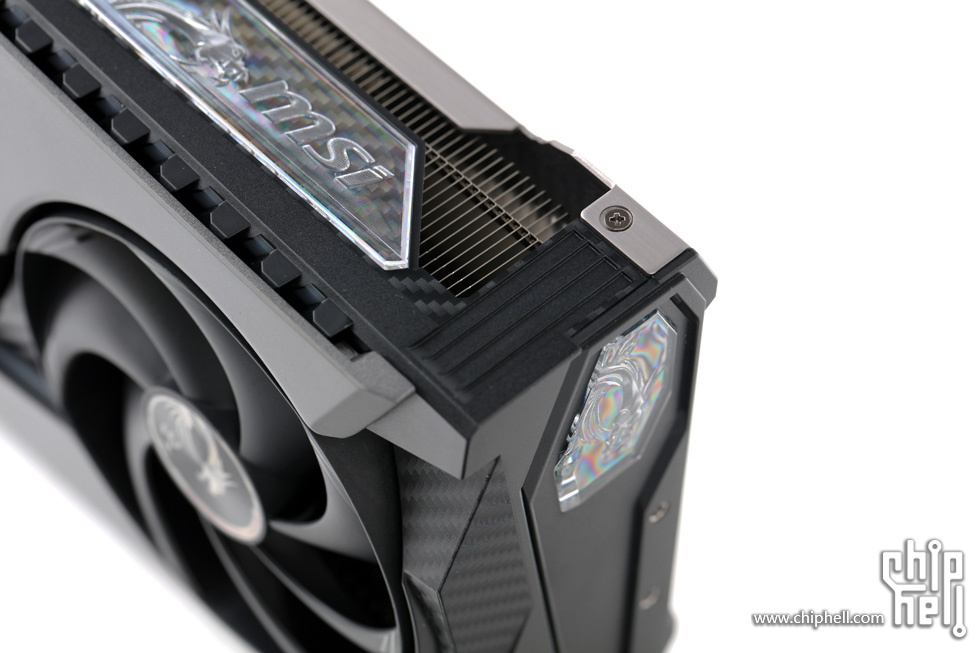

显卡尾部.封闭式处理,外形上采用复杂的不规则造型.靠近背部位置留有固定螺丝孔位.

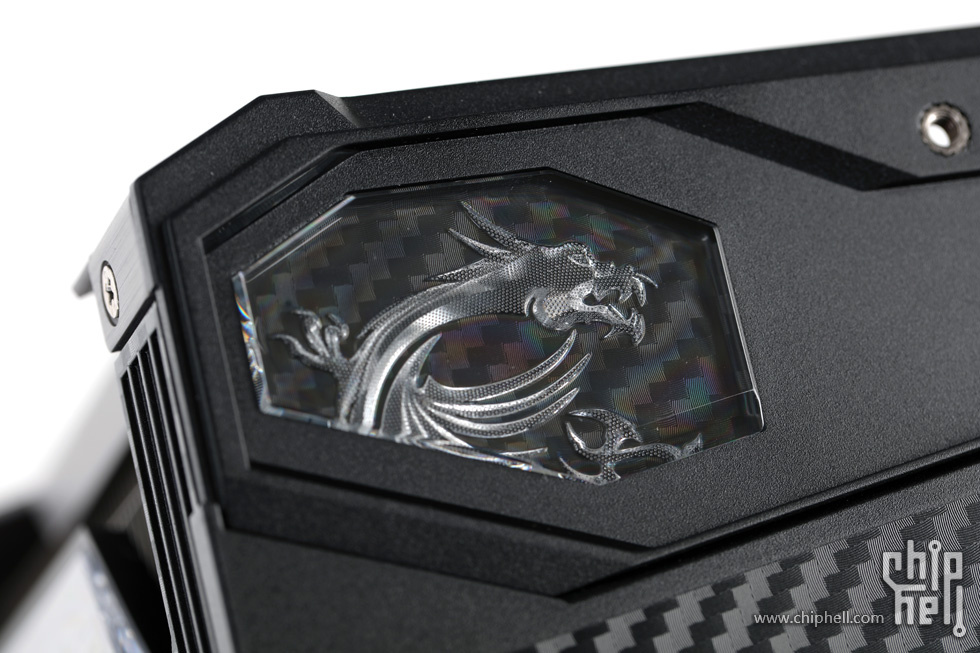

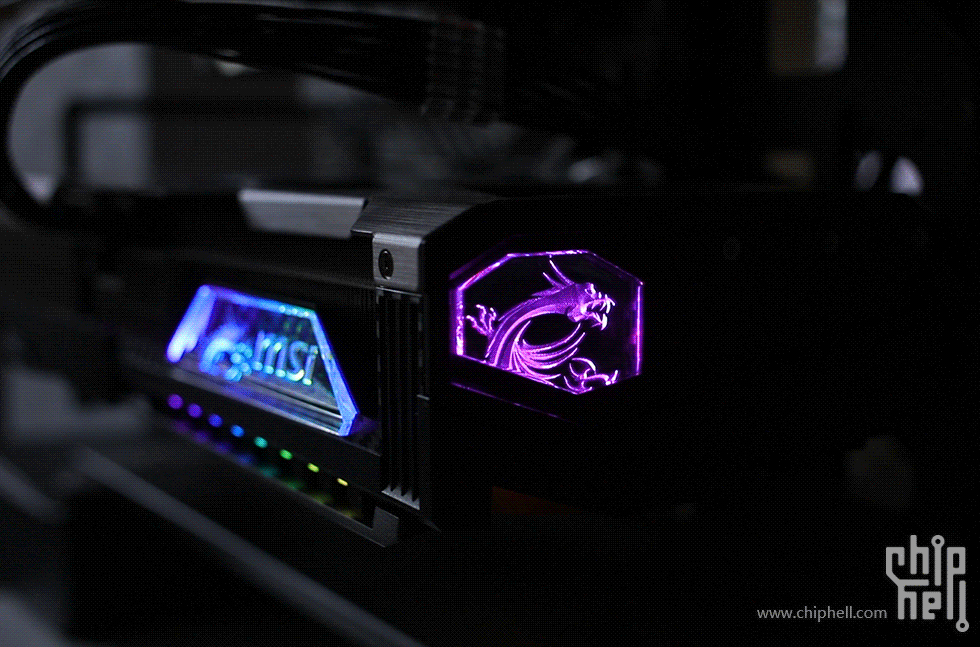

透明的龙图腾LOGO灯,搭配碳纤维装饰元素.
LOGO灯下方同样为碳纤维基底装饰.
默认动态灯效.

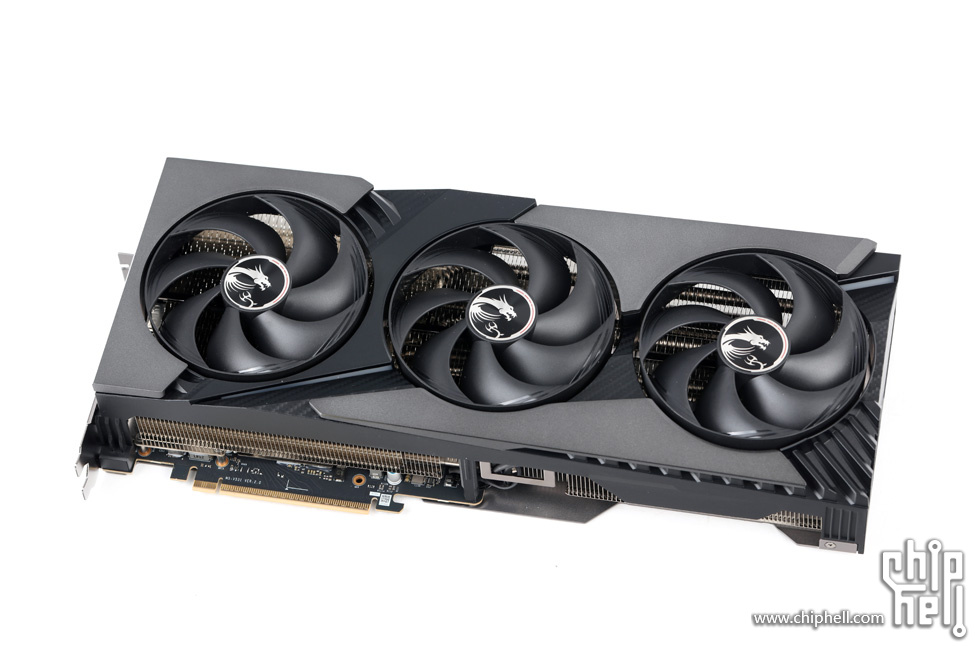

回到显卡正面,配备三把暴风7风扇.

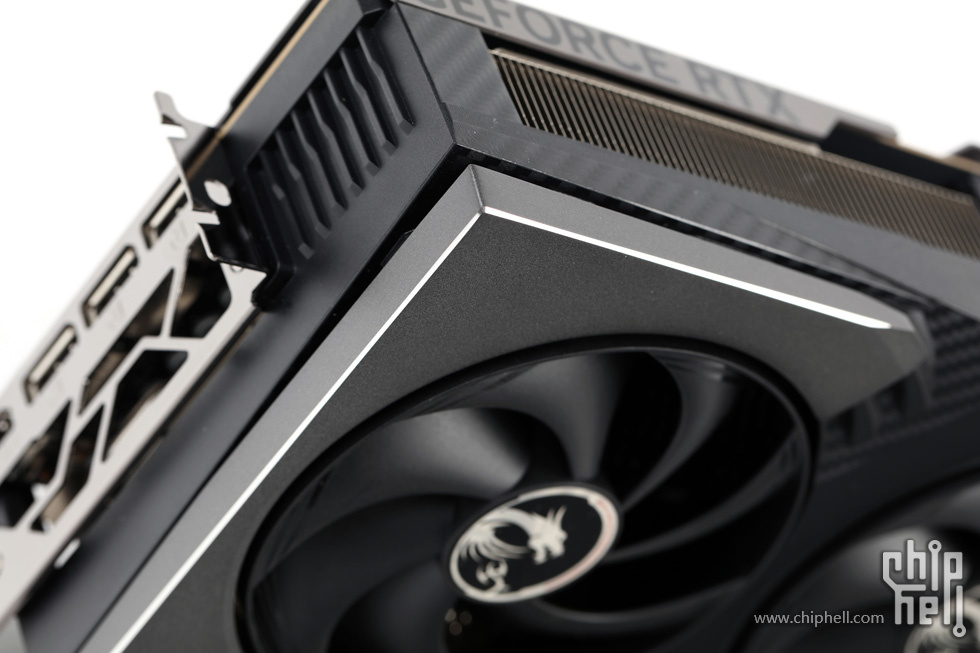

正面的灰色装饰面板在折角处均设有高亮倒角边,以提亮整体视觉效果.

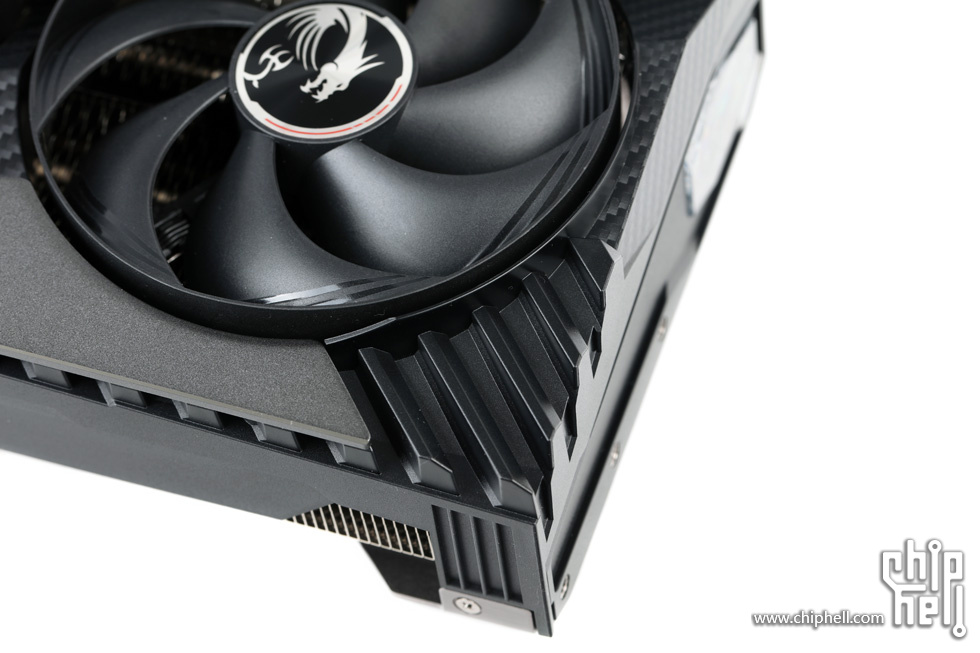

黑色区域则是采用了斜向装饰带和碳纤维底纹,以及立体的造型作为装饰元素.

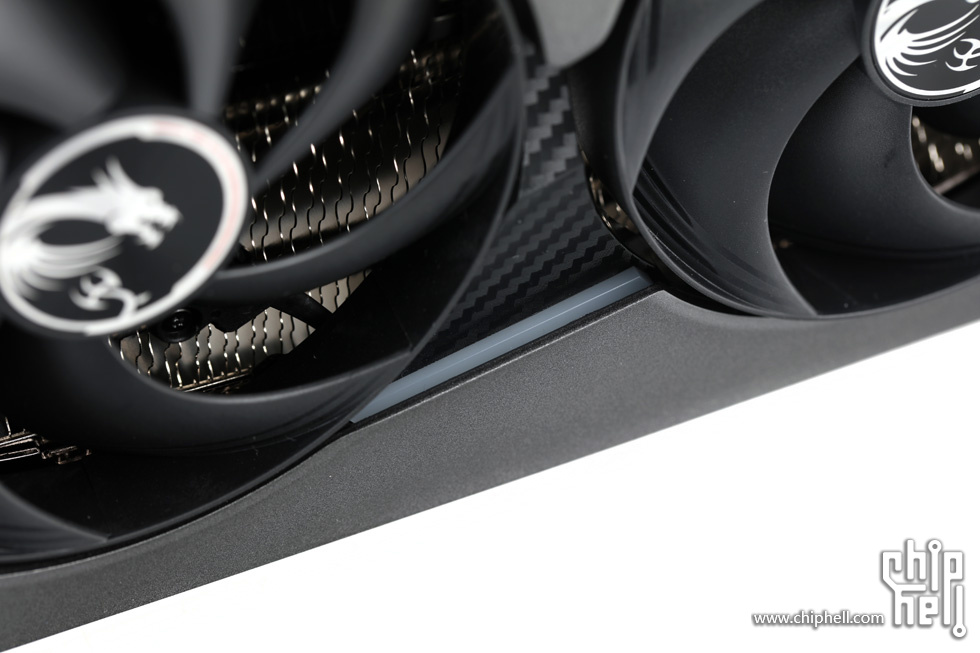

在黑色与灰色的交界处,还设有内藏式的RGB灯条.

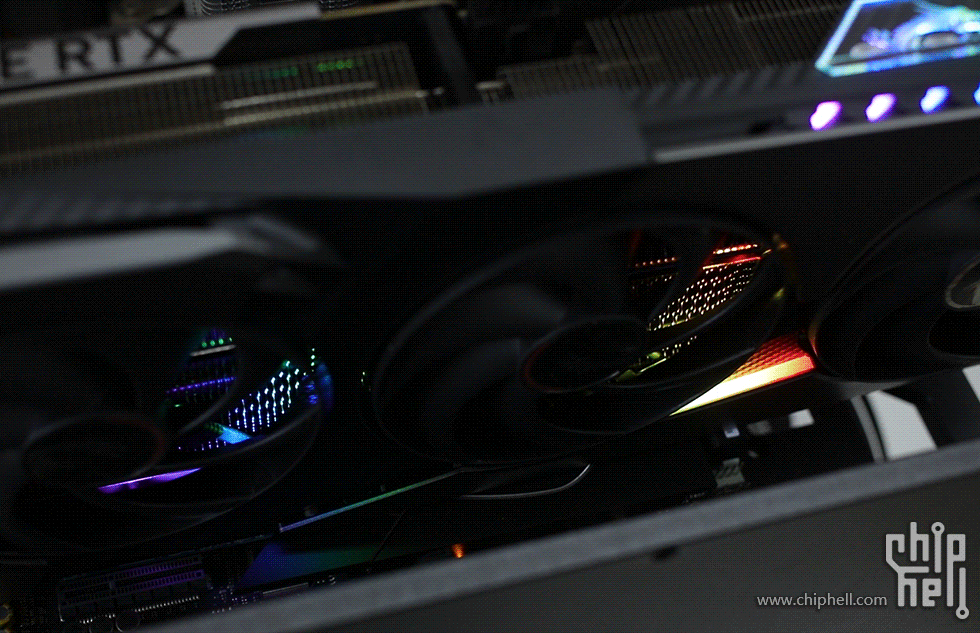

默认动态灯效.

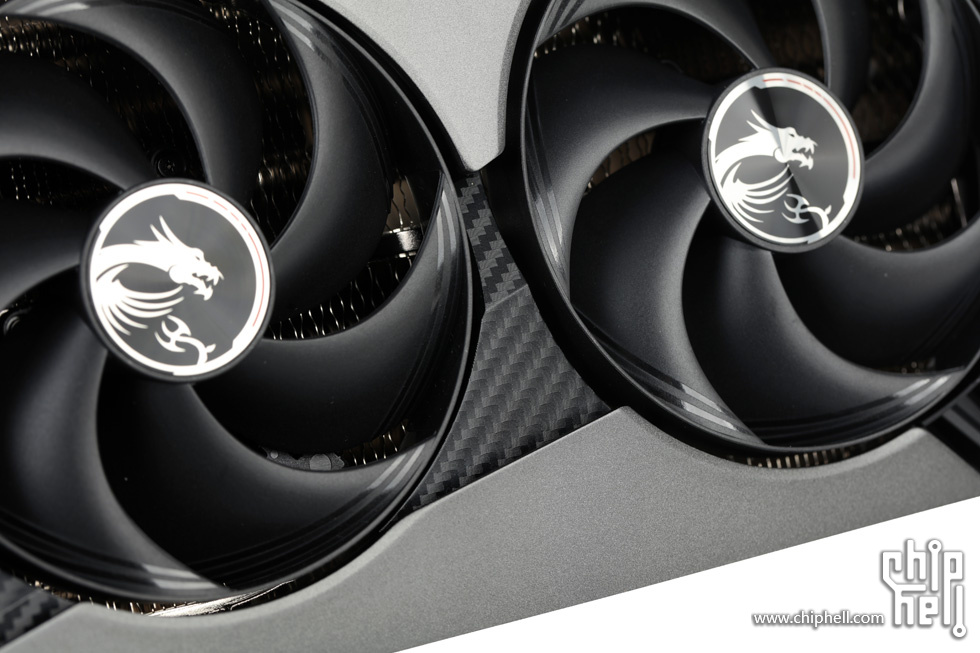

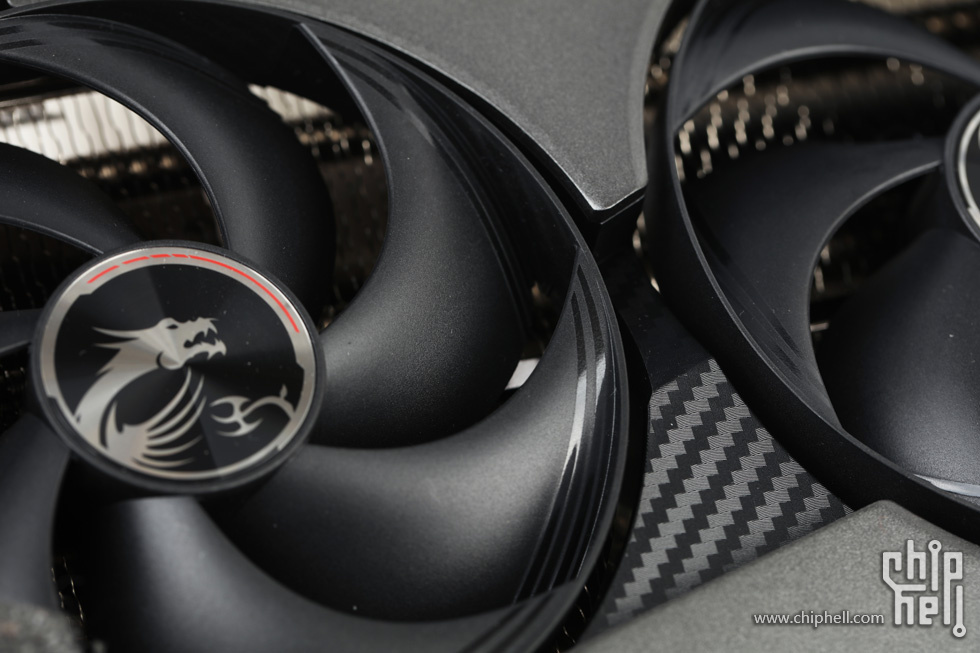

风扇中间设有金属龙图腾LOGO装饰贴.

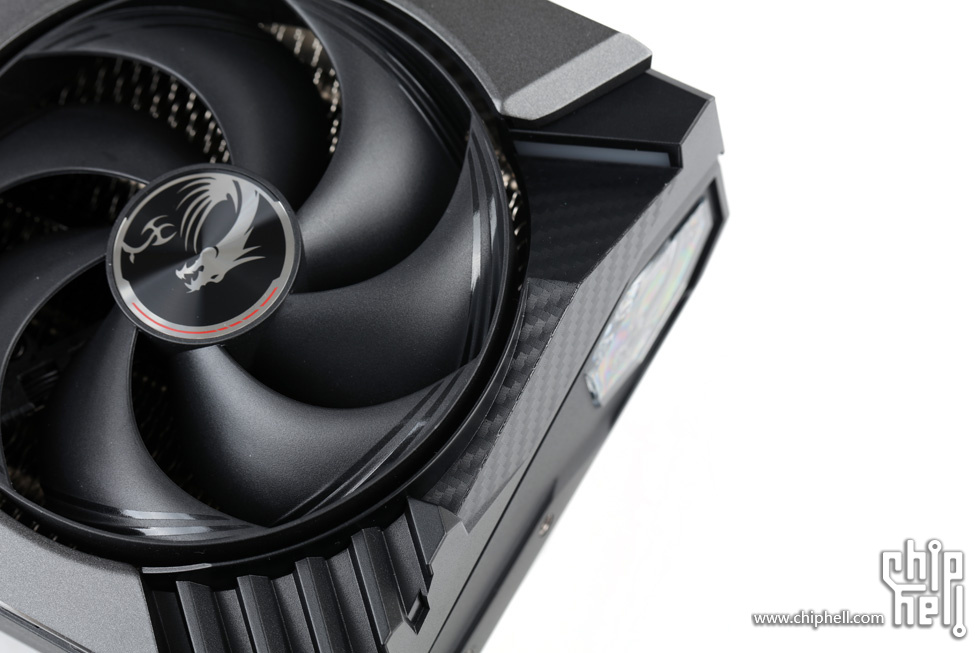

扇面细节,边缘配有导流纹理,且采用连框式扇叶结构..

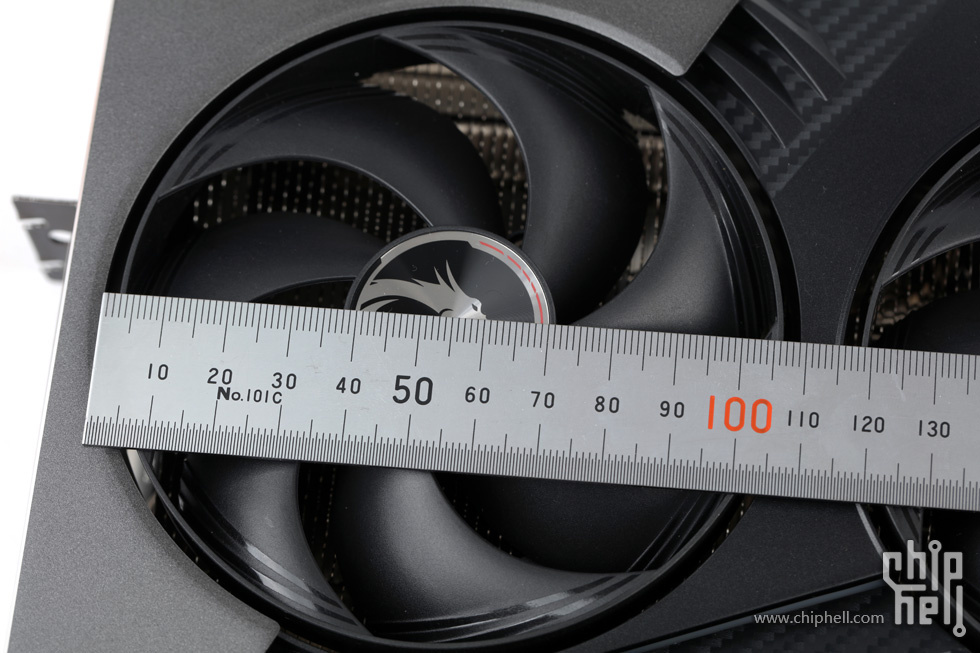

风扇直径尺寸规格为11cm.

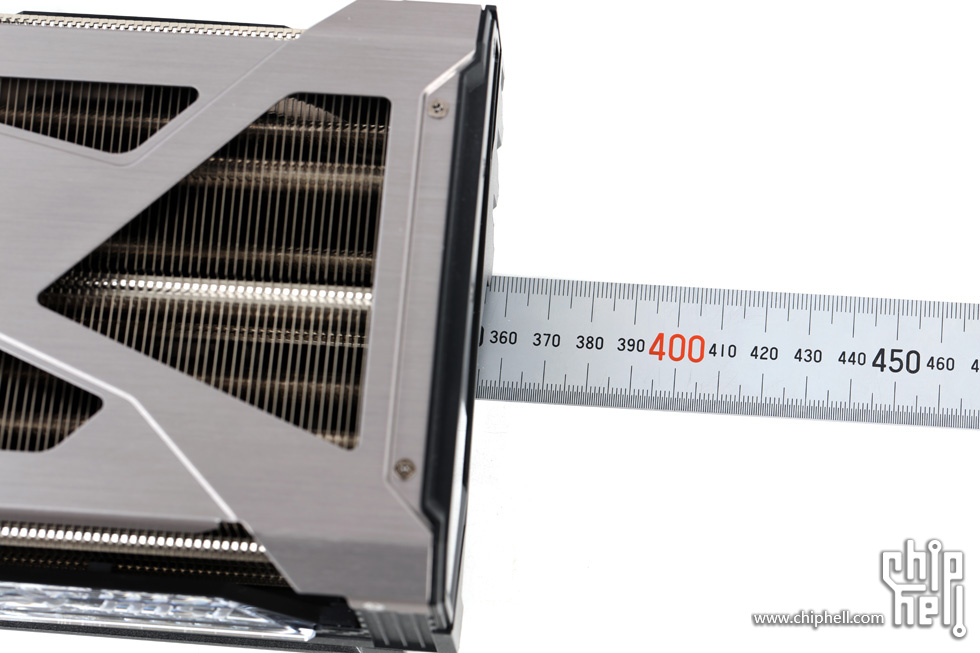

显卡长度(不含挡板)约356.5mm.
显卡高度(含挡板)约163mm.
显卡厚度约66mm.

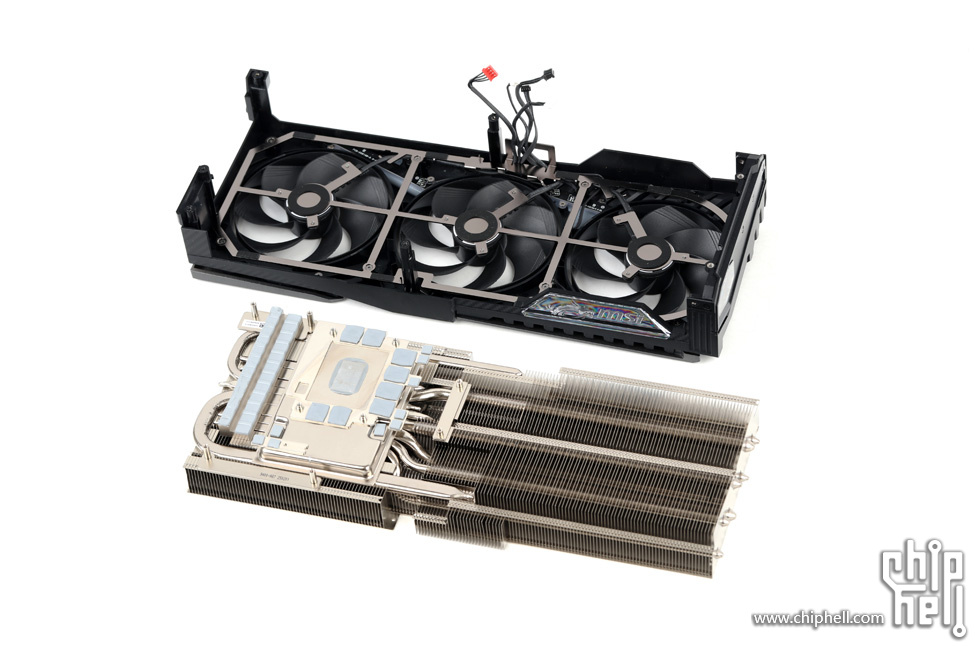

分解.
散热器为无中框结构,散热器本体和风扇外框可以直接分离.

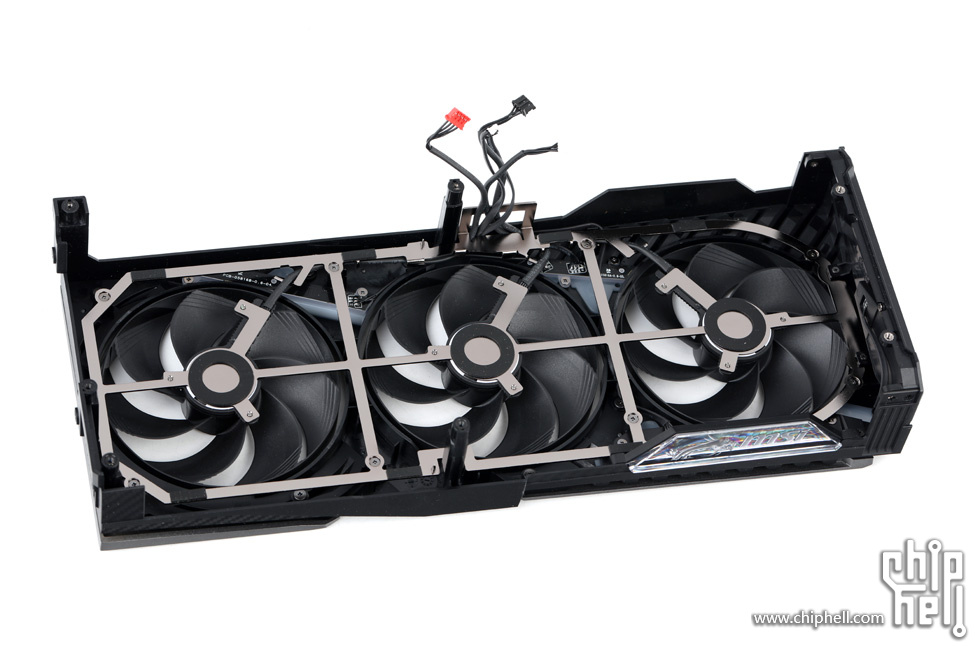

风扇外框内侧.

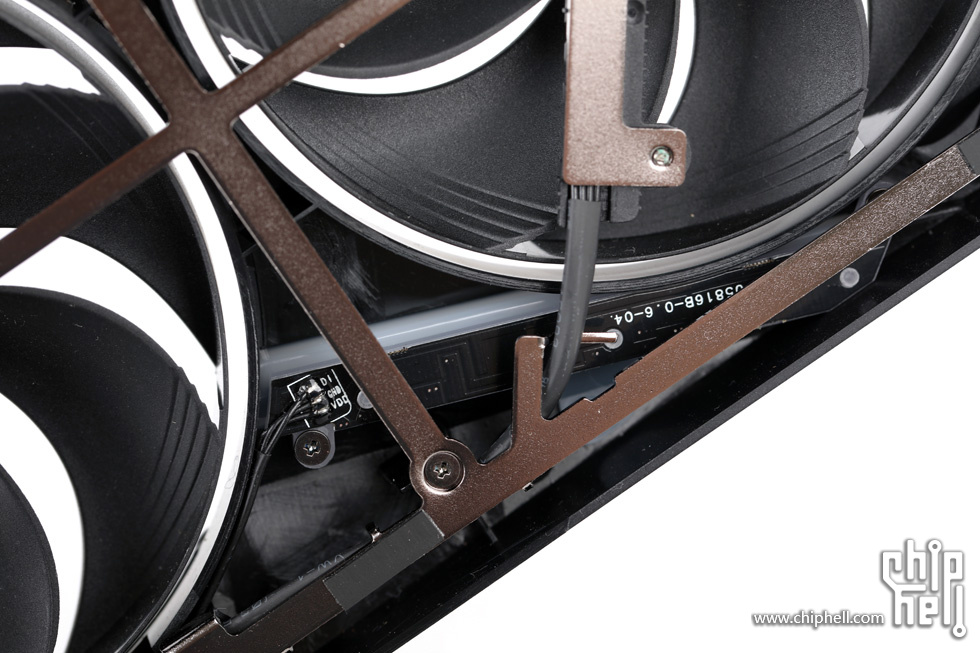

中框骨架加固连接,在下方还设有内藏灯条的PCB.
散热器正面.

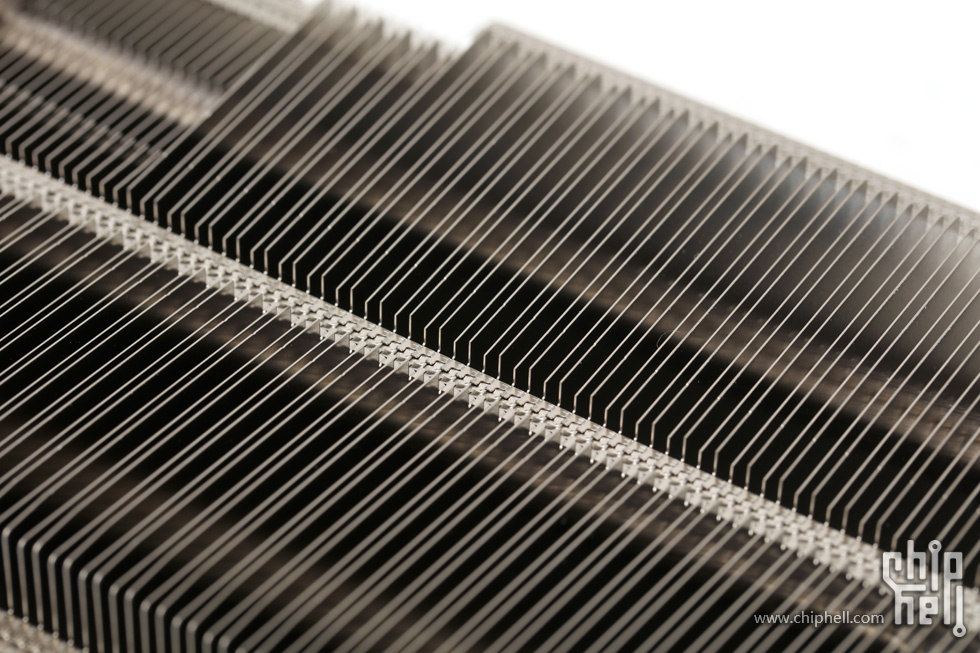

正面鳍片采用波浪形设计以优化风噪和扰流.

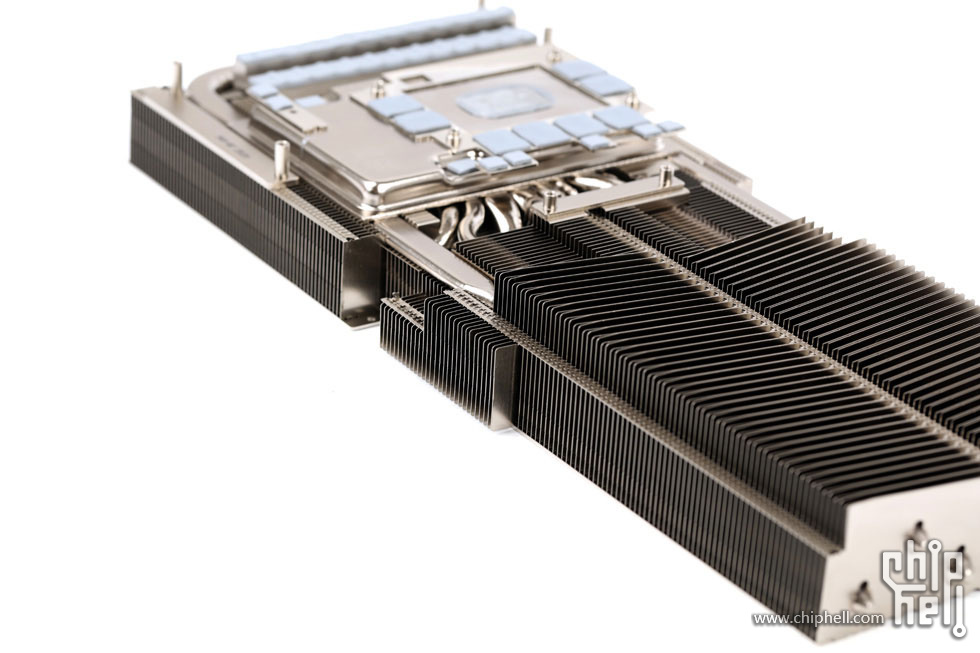

散热器底面.
大面积的VC均热板底座.
均热板厚度来到了9mm.
显存与GPU右侧位置的供电MOSFET通过固定底座覆盖.其中显存颗粒仍位于均热板区域内.

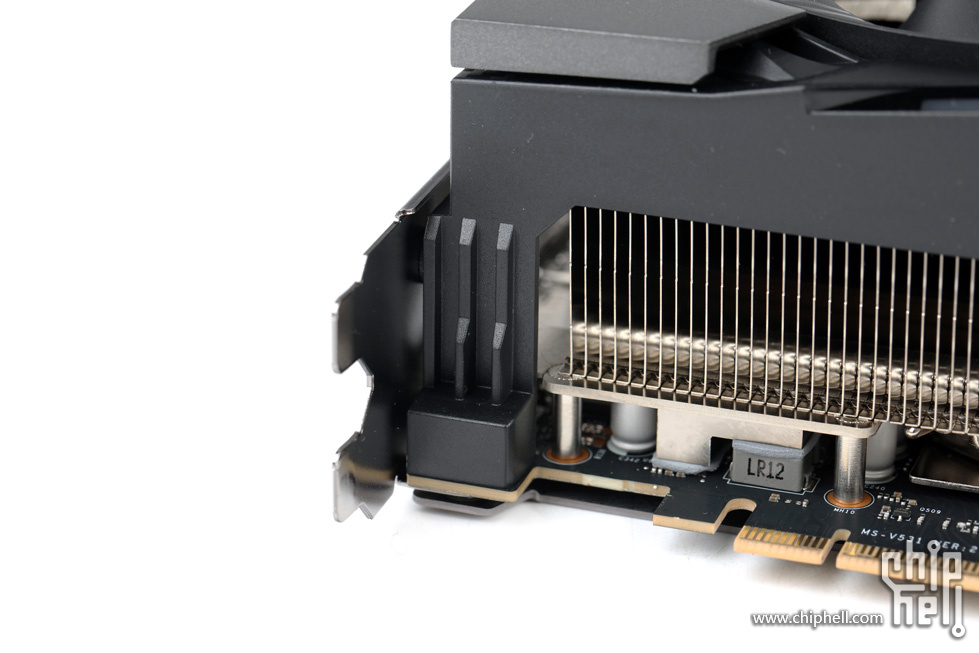

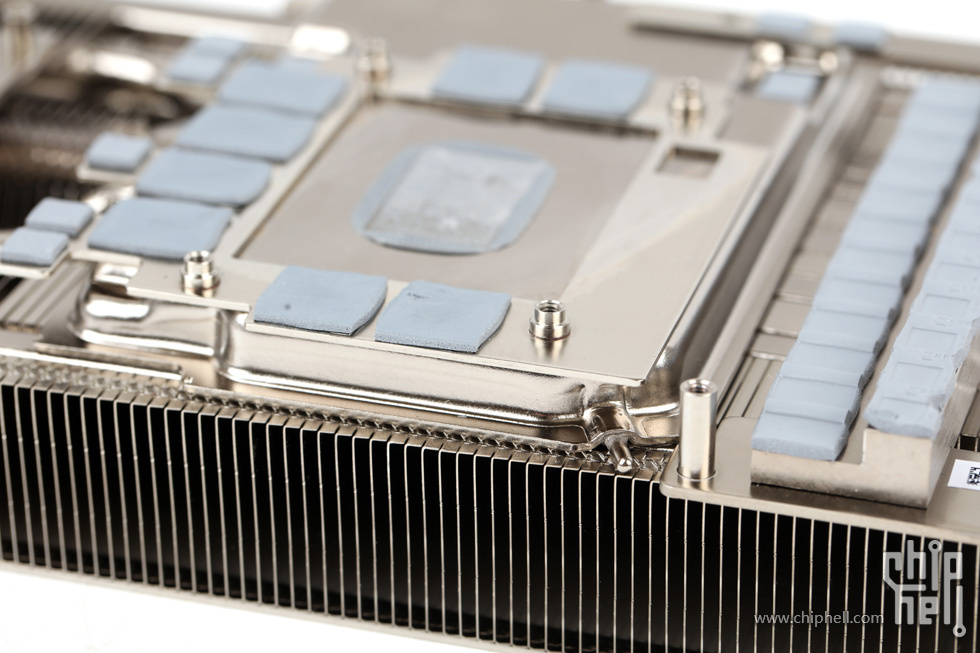

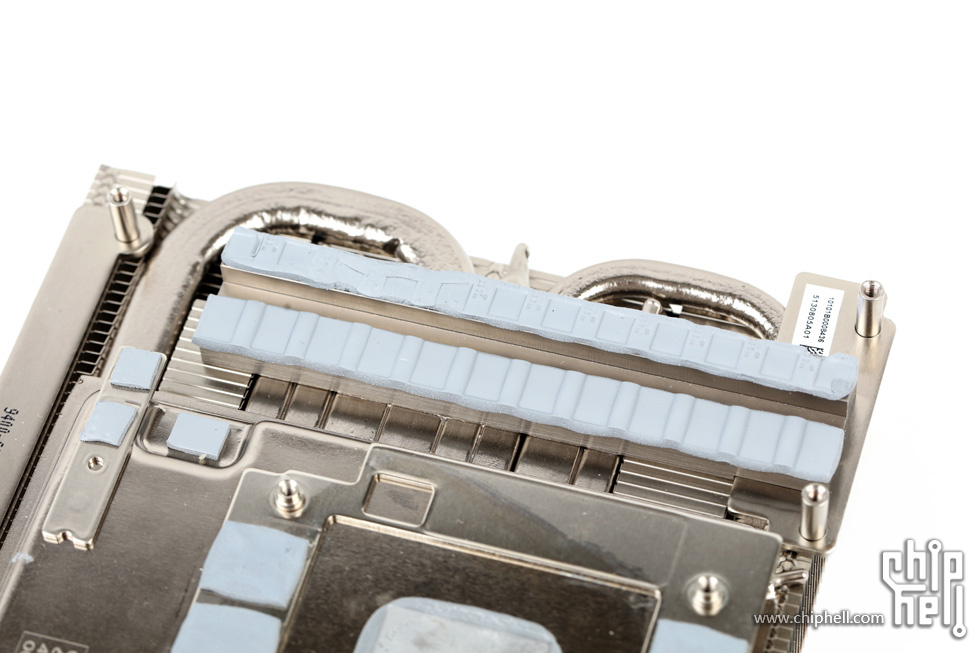

设置在鳍片上的额外散热加高底座,则覆盖左侧其余供电的MOSFET和电感.

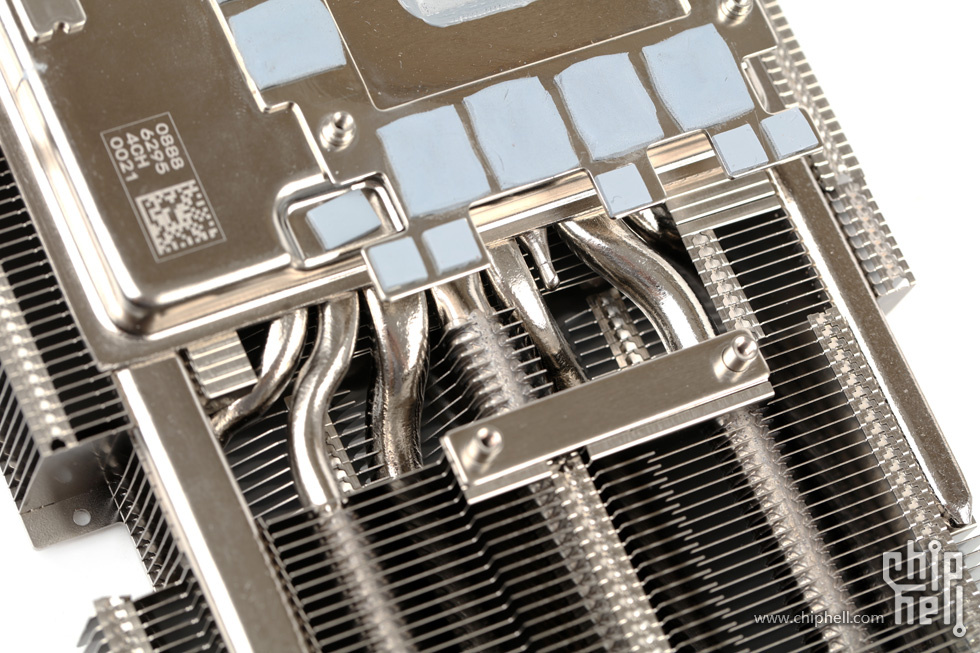

散热器共配备3根8mm热管,和5根6mm热管. 其中头部位置1根8mm和1根6mm通过U形弯折反穿回鳍片后端.
其中7条热管通过底座后穿至后端散热鳍片.1根热管止步于前端.
七条热管以凸字型上下排列,以起到更好的均衡散热.

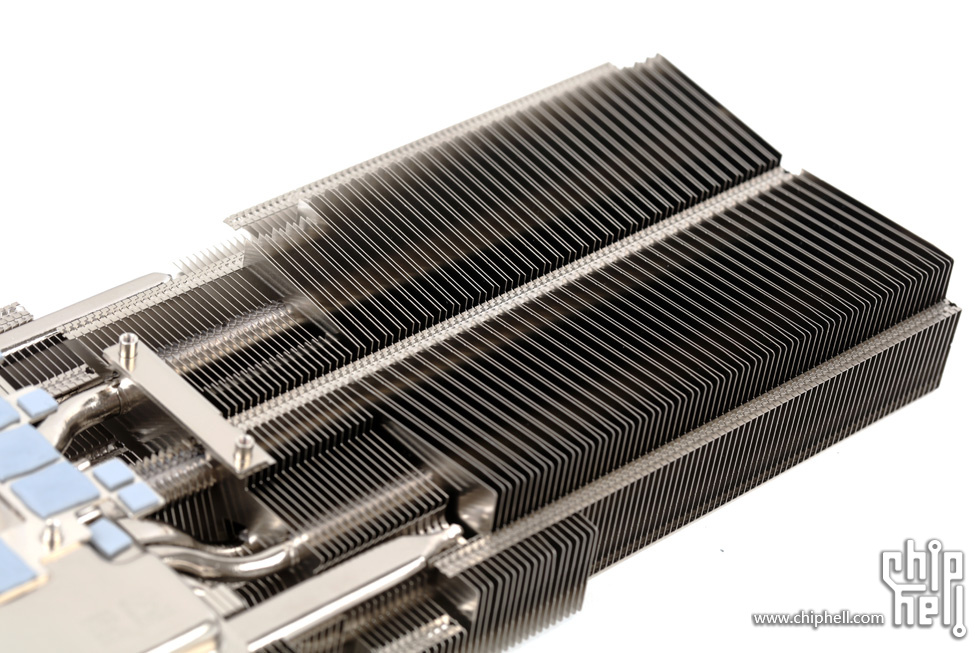

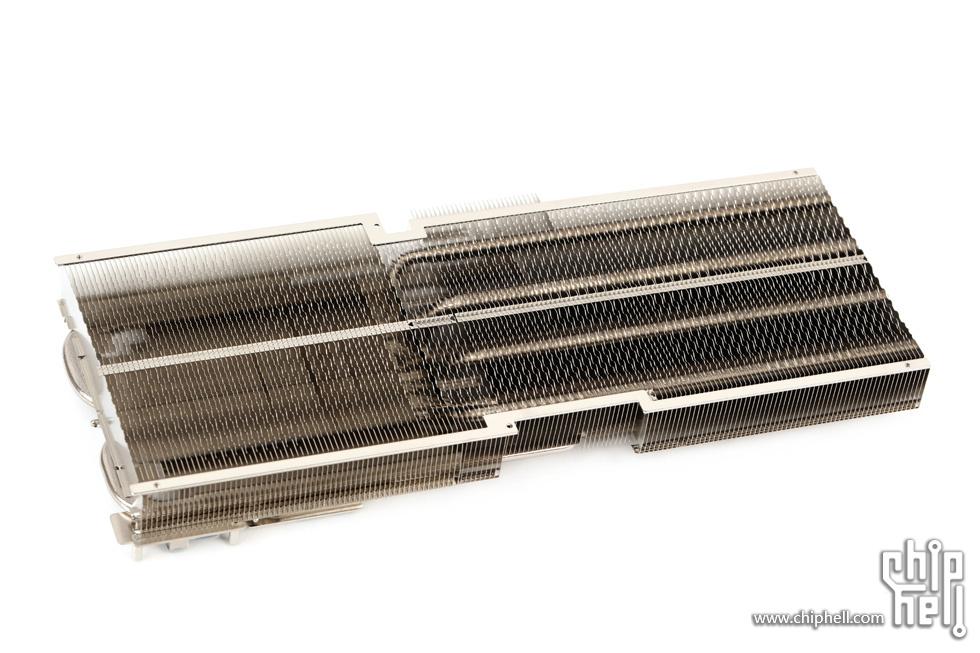

散热器后半段.散热片采用两翼式阵列,并且每片鳍片之间采用一高一低间隔,以起到更好的导流效果.
散热器两侧基本都填充的相当充实,除了一些必须要避让的区域以外没有什么留白的空间.
顶部俯视角度下更方便观察整体结构设计.

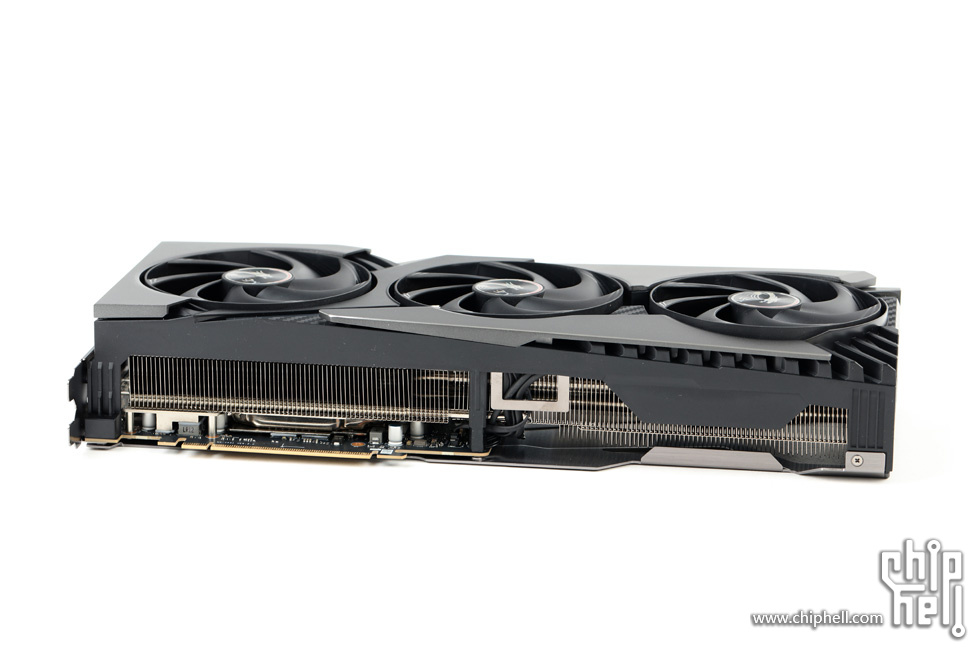

侧面视角,可以看到热管的整体走向.

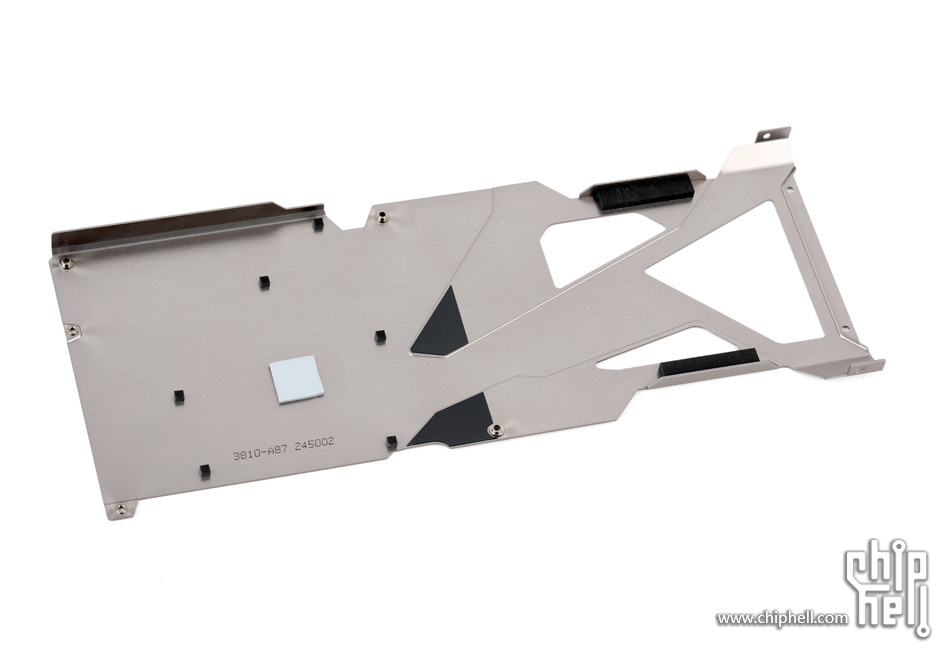

背板内侧.

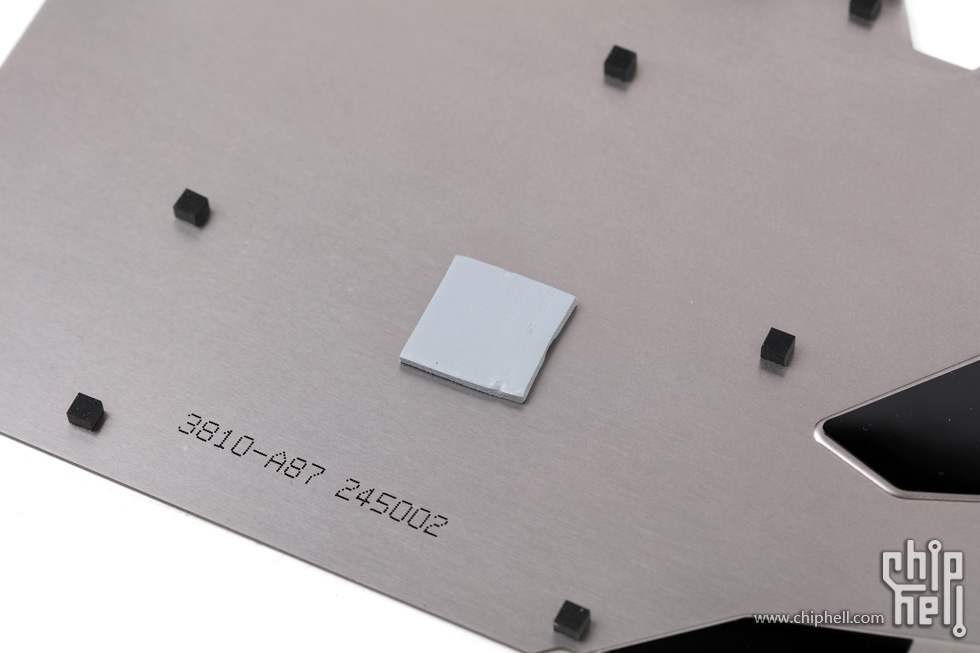

核心背面位置贴有导热垫.

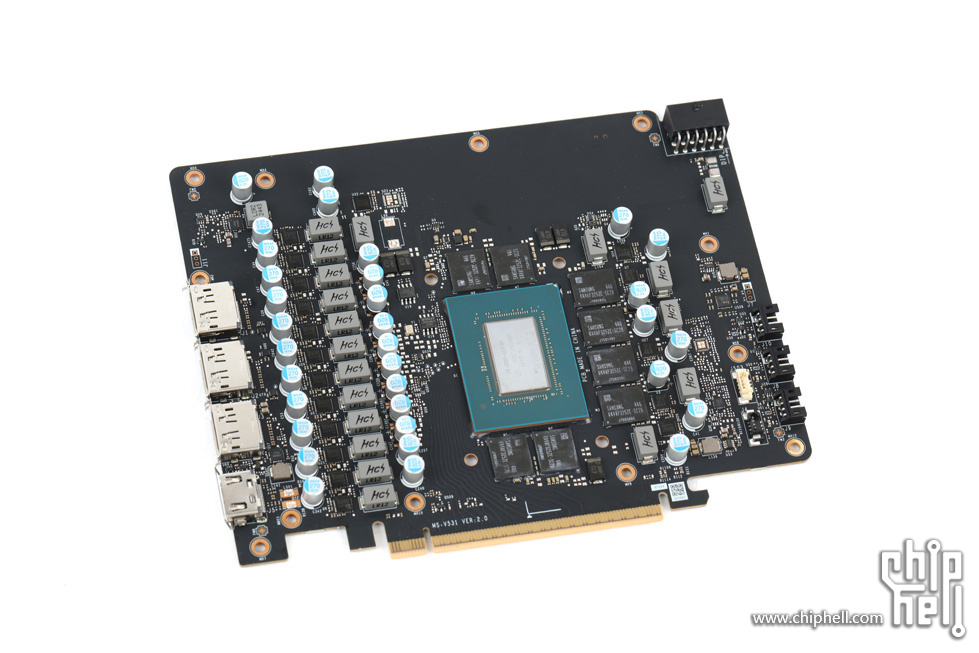

板卡正面.短高板型设计.

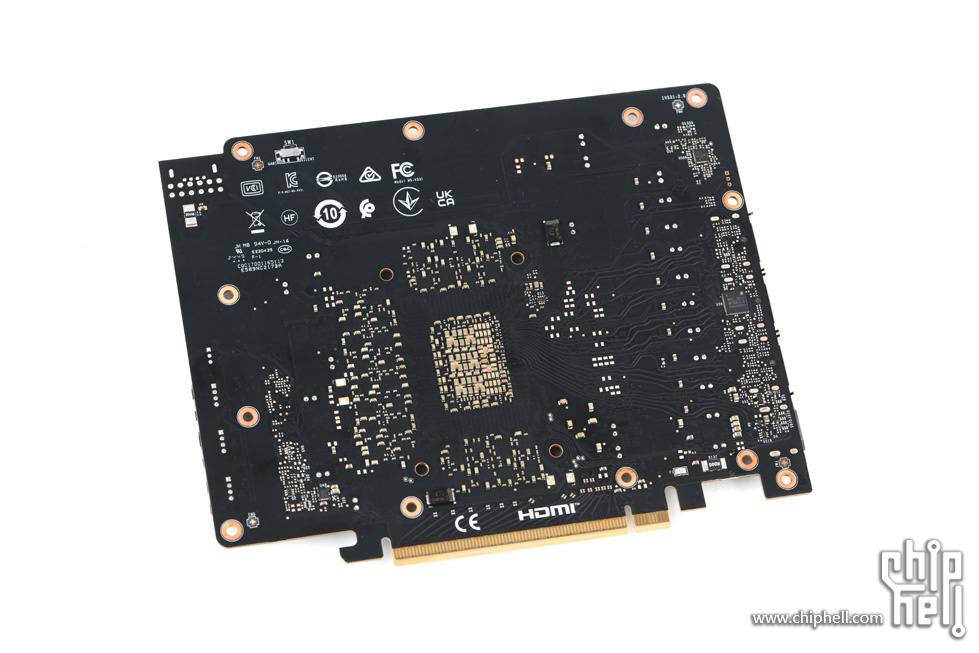

板卡背面.

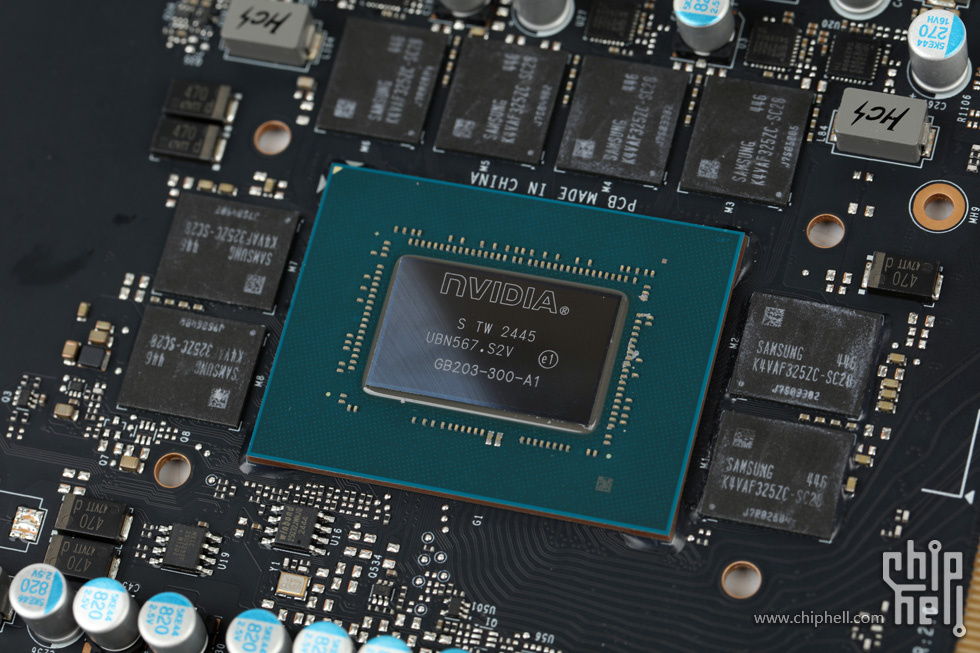

GB203-300-A1 GPU.对应GeForce RTX 5070 Ti.

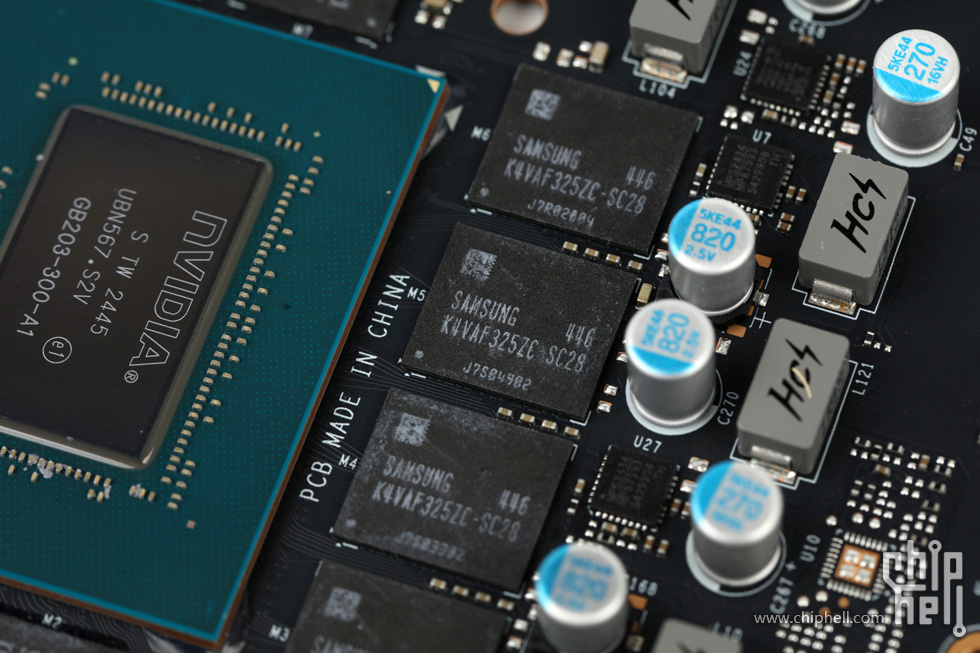

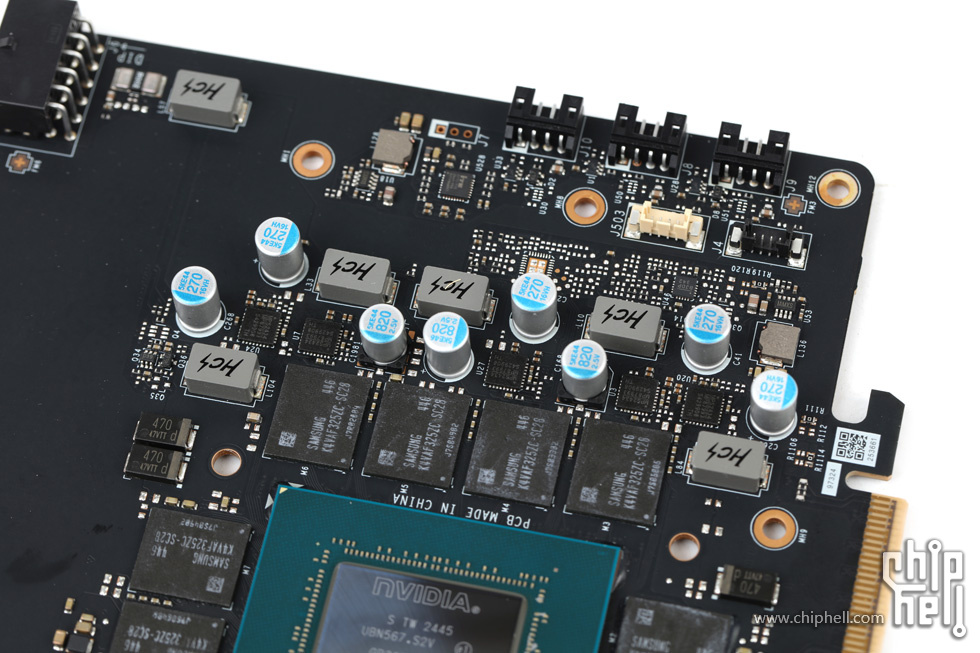

显存由8片Samsung 16Gb 32bit 28Gbps GDDR7颗粒组成16GB 256bit 28Gbps的配置.

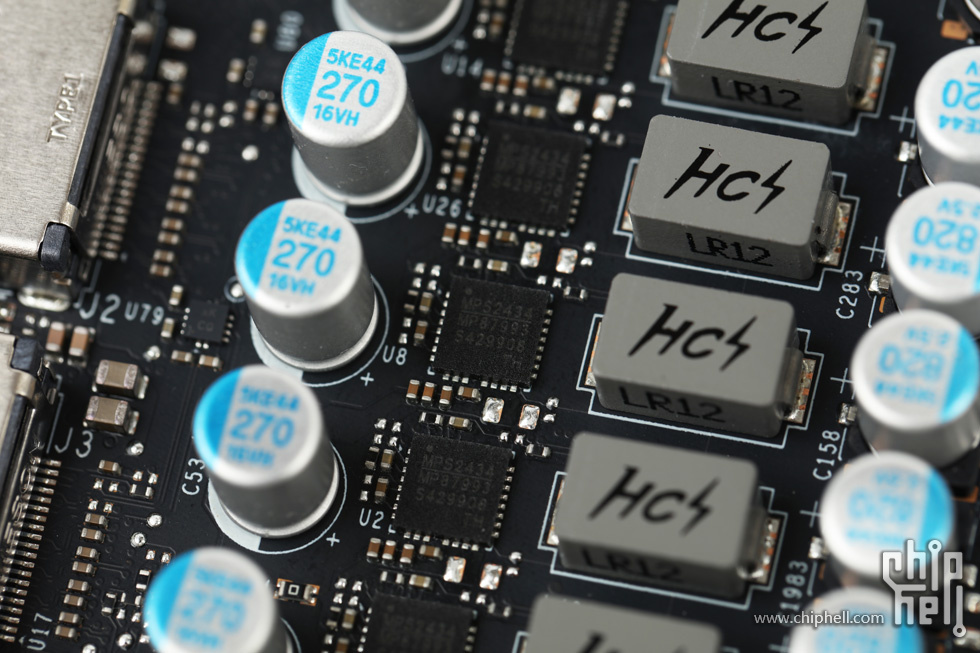

18相GPU(15)和显存(3)供电

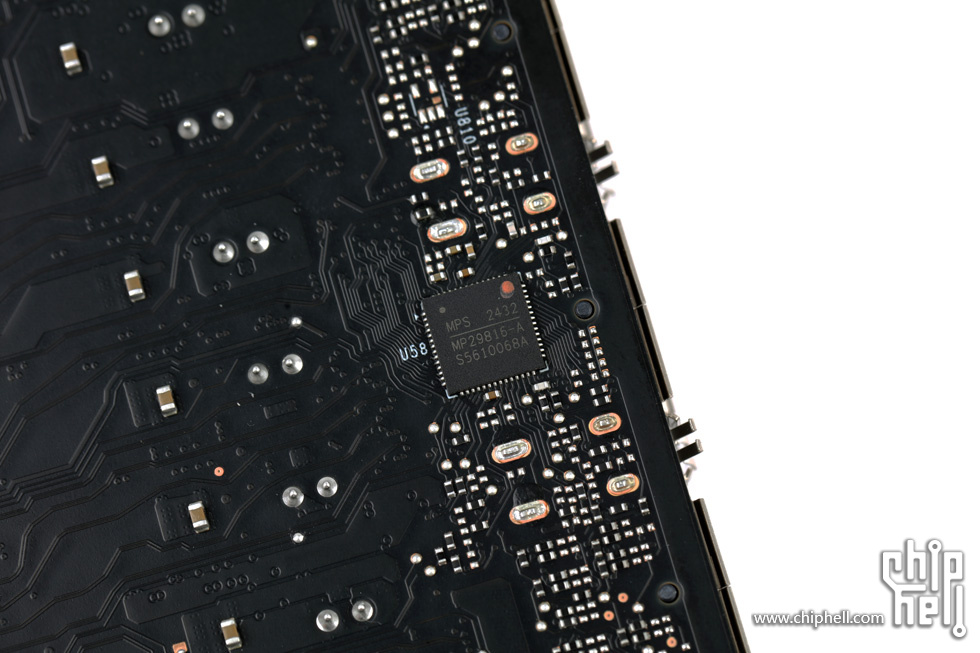

供电主控MPS MP29816-A.
每相都搭配一颗MPS MP87993 DrMOS MOSFET.

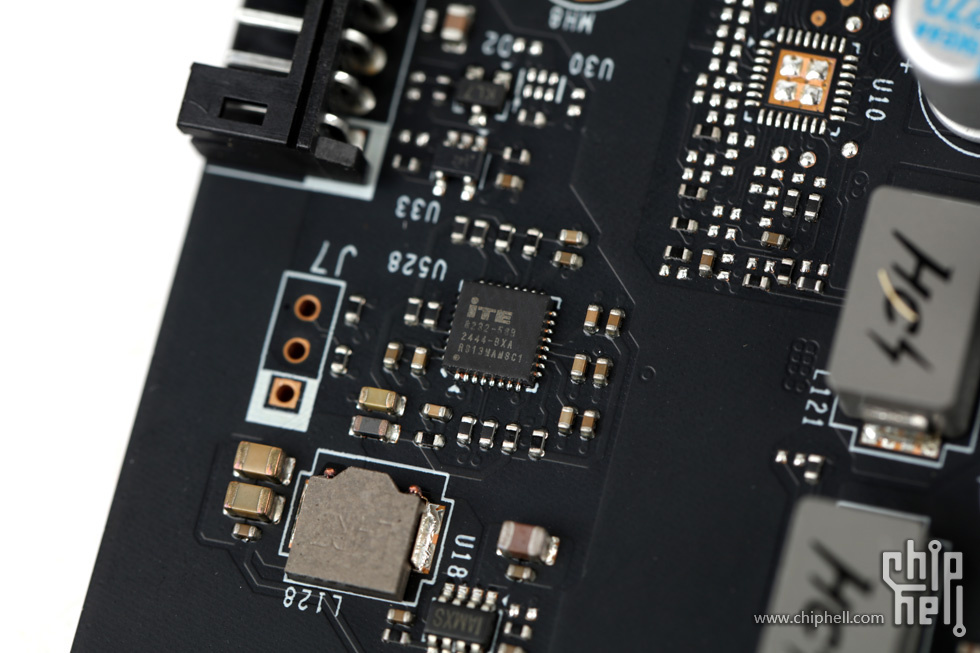

ITE 8232-56B提供灯光控制.
|
