产品解析
包装封面展示显卡外观并搭配了炫光特效.
附件包含一页说明书.

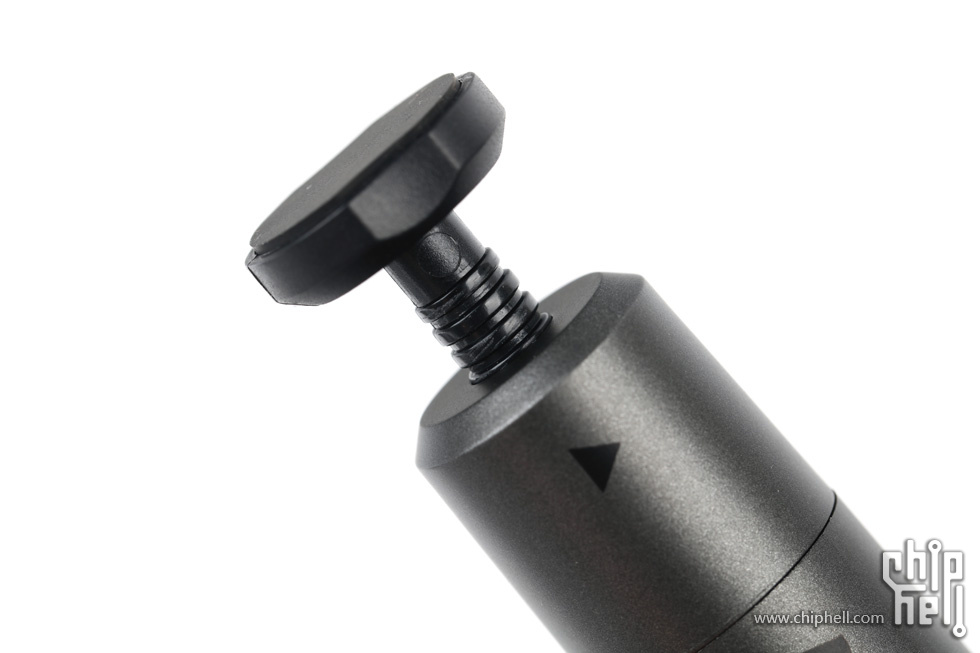

一支小型撑杆.

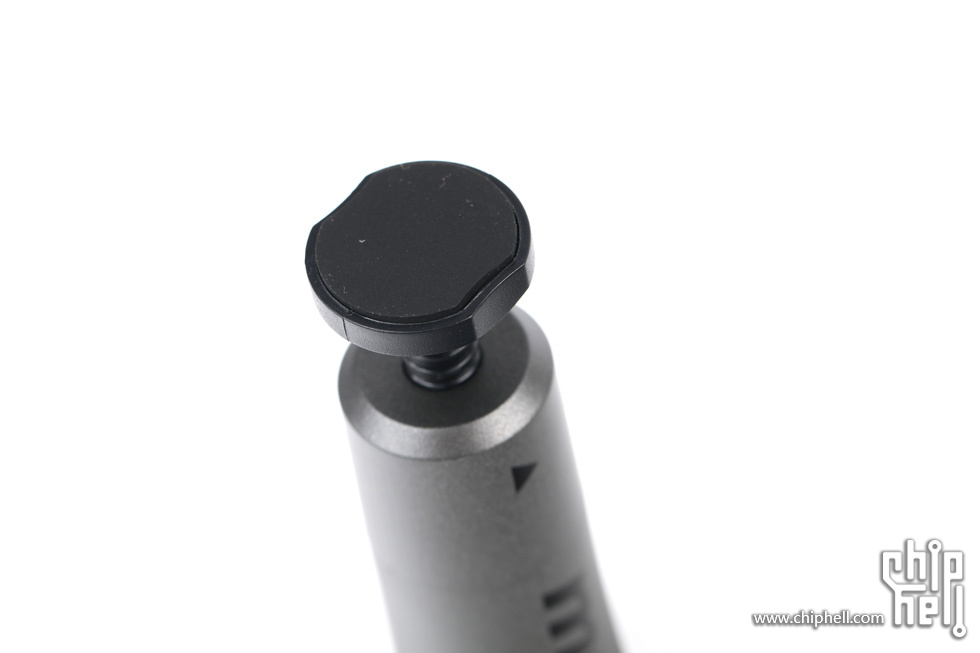

螺丝旋钮式高度调节.
顶部配有防滑橡胶.

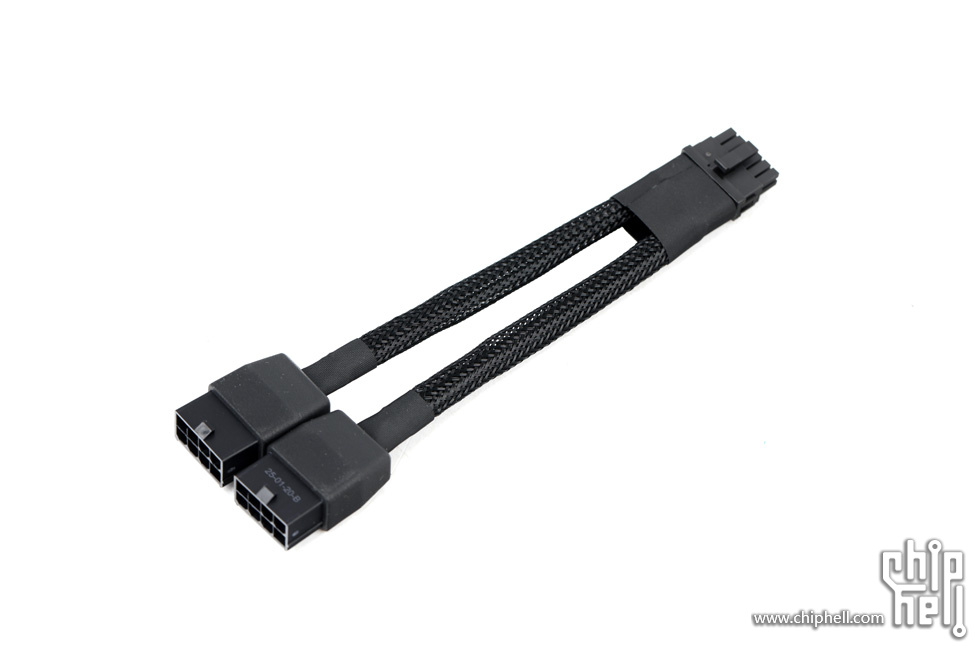

一条电源转接线.规格配置为两个传统PCIe 8-pin母口转单个16-pin(12V-2x6/12VHPWR通用)公头.

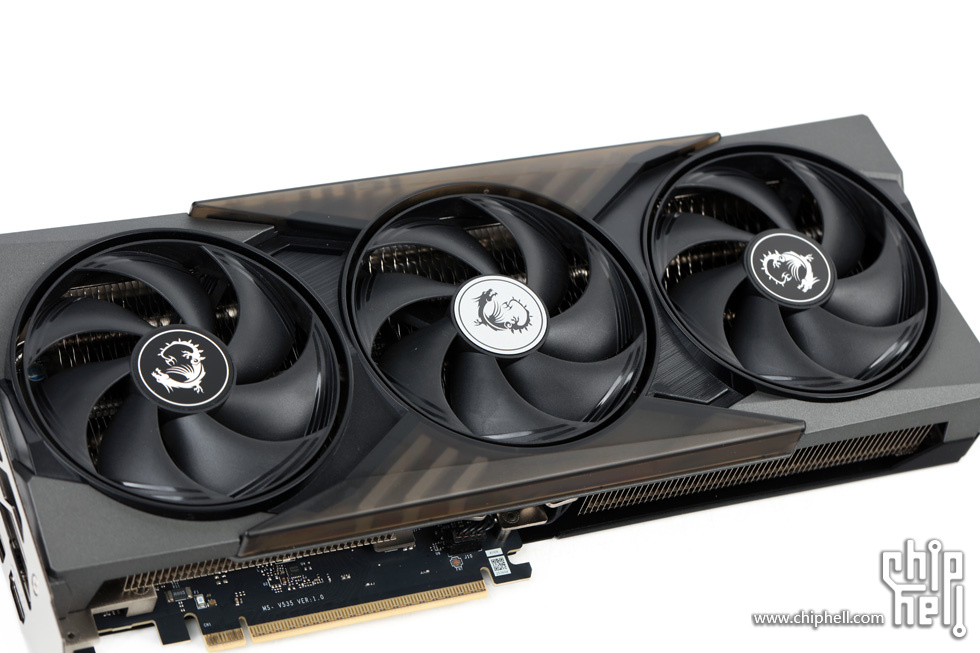

显卡正面.传统的三风扇开放式散热器设计.灰色主色调搭配锐利硬朗风格的外壳.
显卡背面.

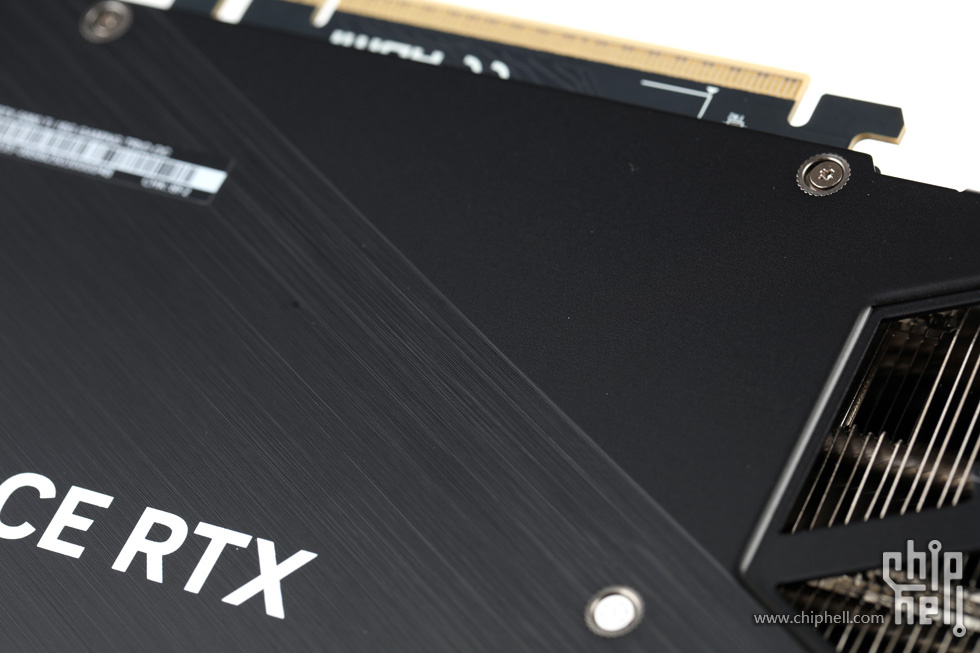

与散热开孔区域的一条边共线的斜切线的上下两侧分别采用不同的表面工艺,

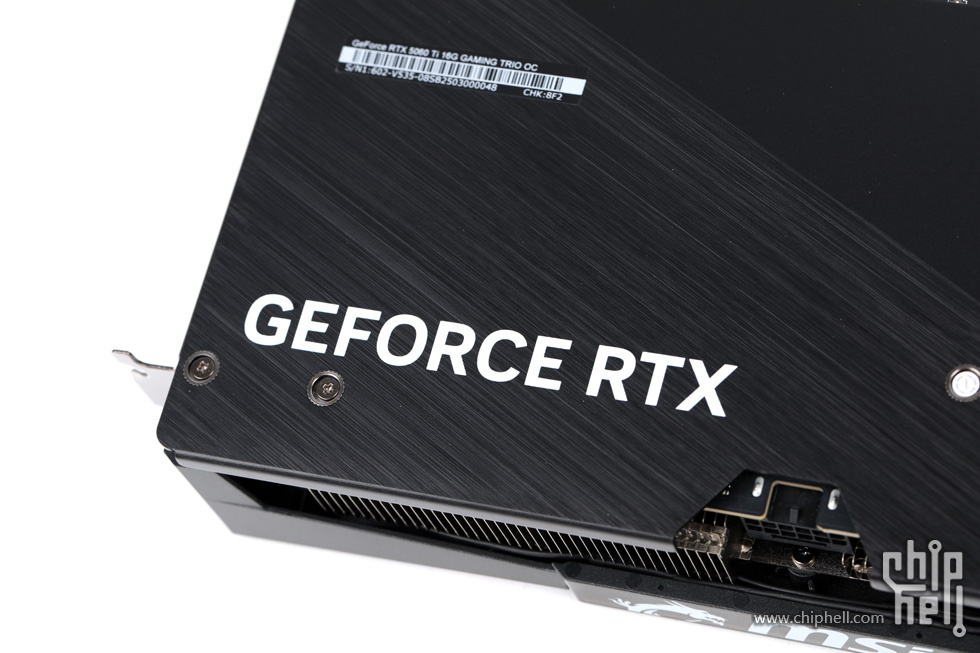

GeForce RTX标识.

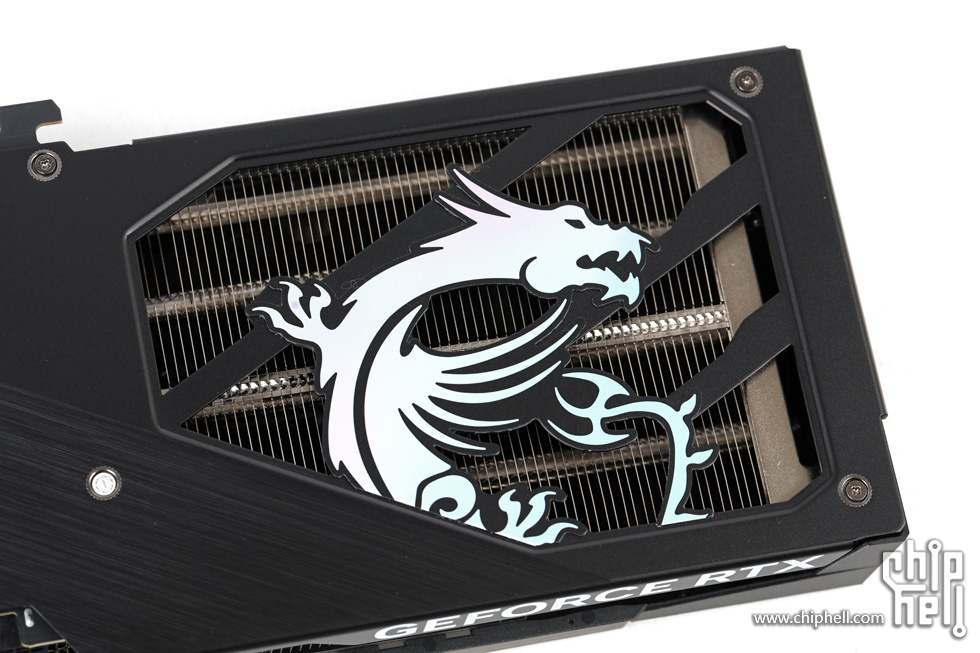

背部散热的镂空区域以一块巨大的抛光的MSI Gaming经典龙形图案作为装饰.

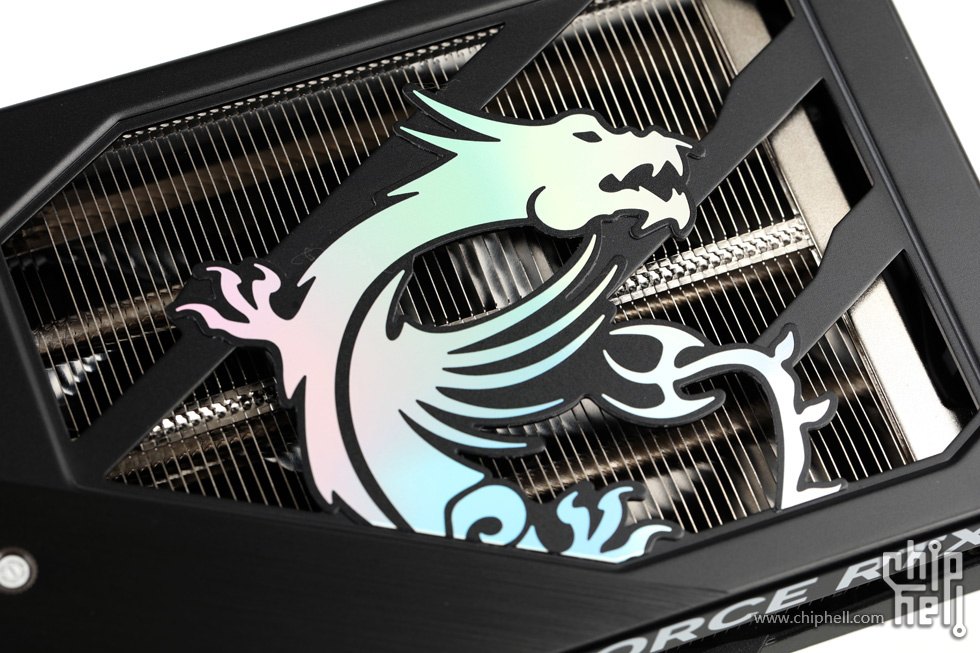

透过不同角度能反射出不同色彩.

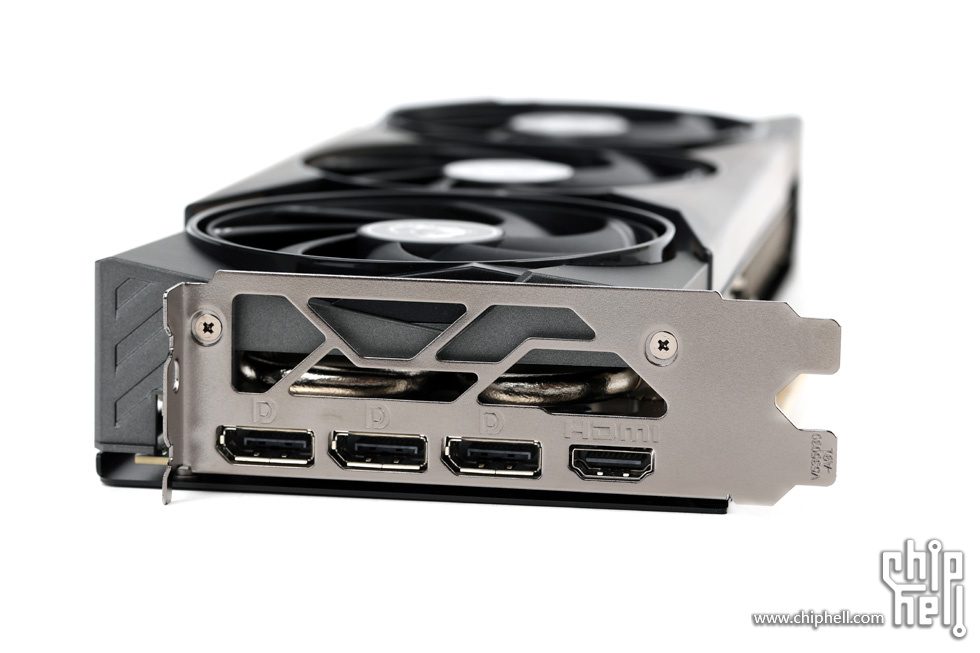

接口为标准的三个DP 2.1b和一个HDMI 2.1b的组合.正面外壳厚度控制在双槽挡板范围内.越肩区域作了包裹并配上了魔龙系列经典的“三道杠”.
显卡顶部.包框式结构,中间留出风区域..

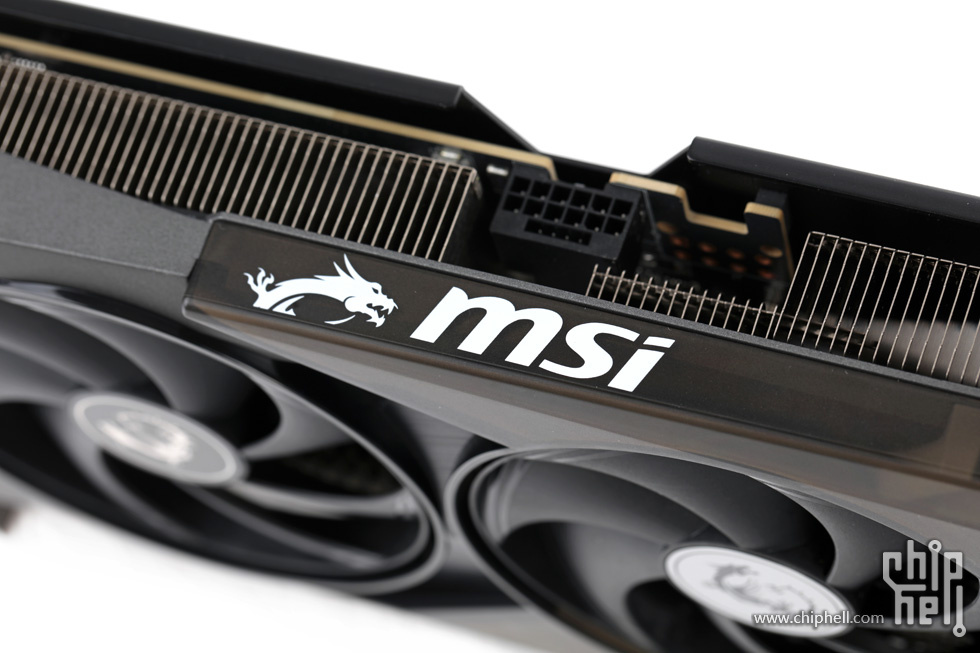

中间区域为与正面一体的半透装饰板.顶上印有经典的MSI Gaming龙图腾和品牌Logo.
背板在尾部弯折以加强结构并与正面外壳形成包围的同时也作为显卡顶部展示GeForce RTX标识的区域.
电源接口为RTX 5060 Ti上较少见的12V-2x6 16-pin接口.更有意思的是还采用了反置朝向(即卡扣一侧朝向背部以更方便拆装),与稍早时上市的MSI其他更高端等级的RTX 50系列的朝向不同.
显卡底部.

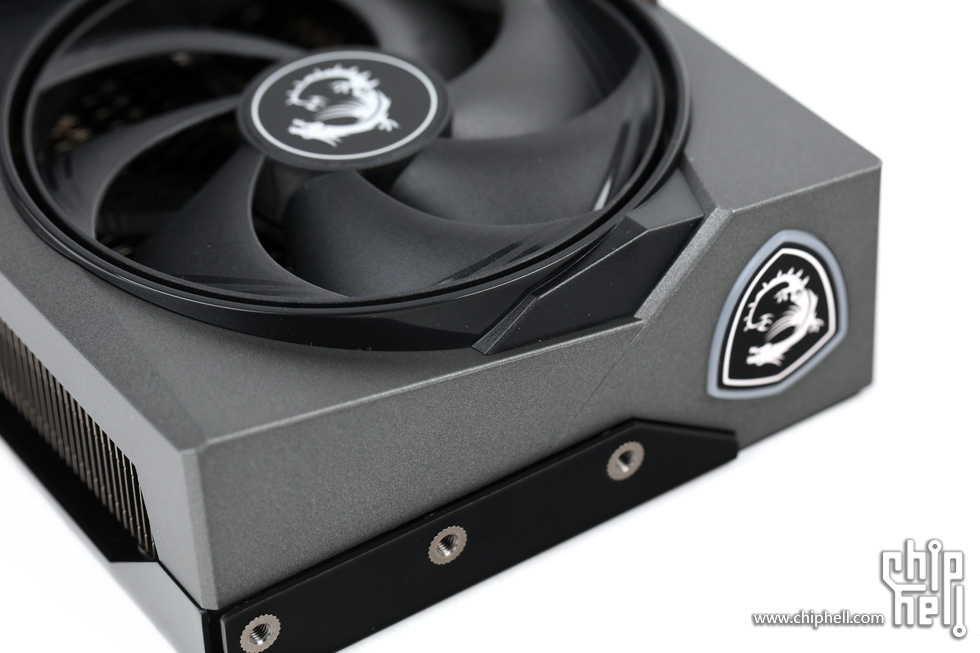

显卡尾部.封闭式结构.背板弯折并提供支架固定孔位.
经典的不规则外壳造型.
MSI Gaming的盾牌式龙图腾Logo灯标.抛光的龙图案和背部一样有异色效果.

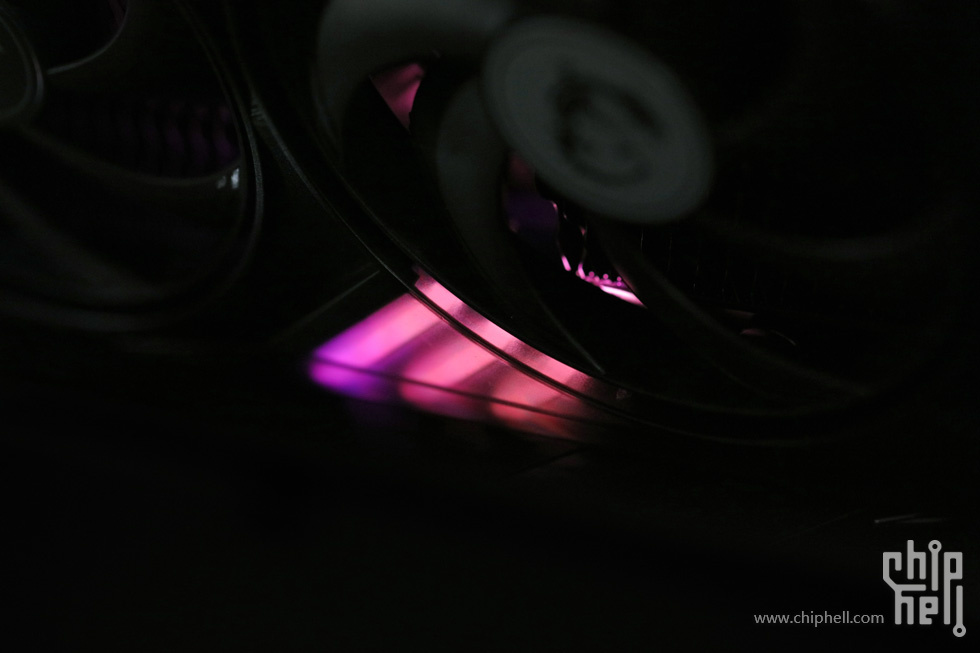

周围一圈则是RGB灯效.
正面面板.
硬朗切角搭配多层级式的结构,
四周边角为灰色的细纹表面处理.
中间下沉区域则改为黑色与表面拉丝.
中间区域的X型半透装饰外壳延展到顶部和底部两边.

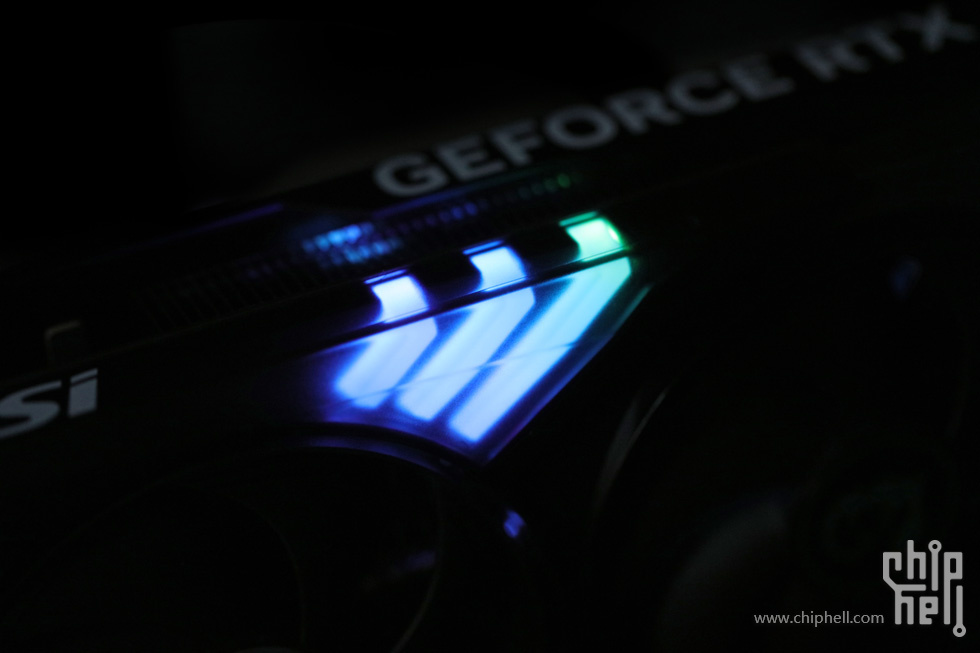

半透的外壳下,在中间风扇的对角两侧埋入魔龙系列经典的“三道杠”龙爪装饰.并提供RGB灯光效果.

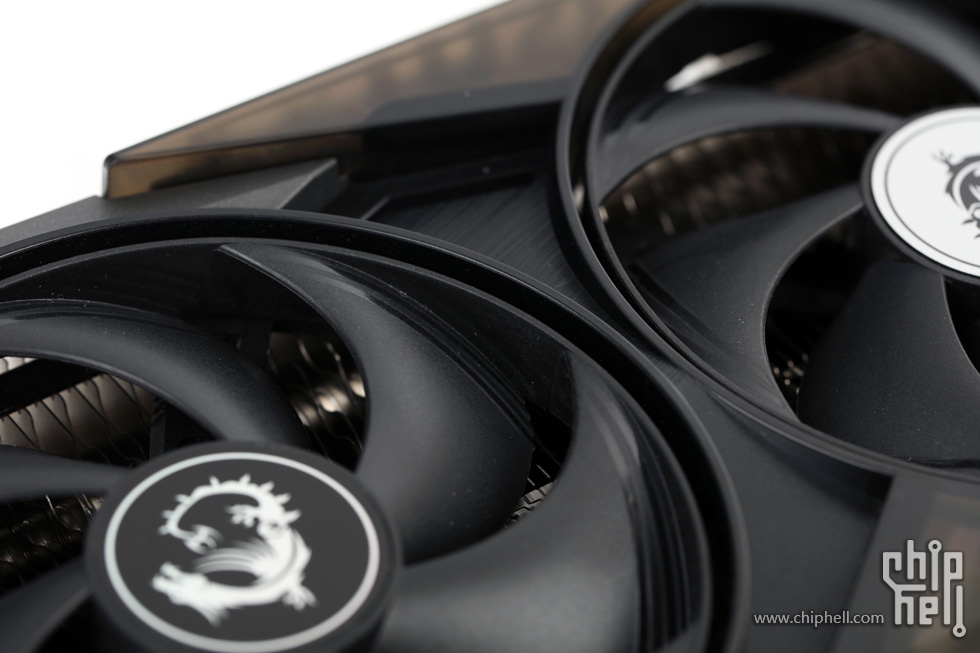

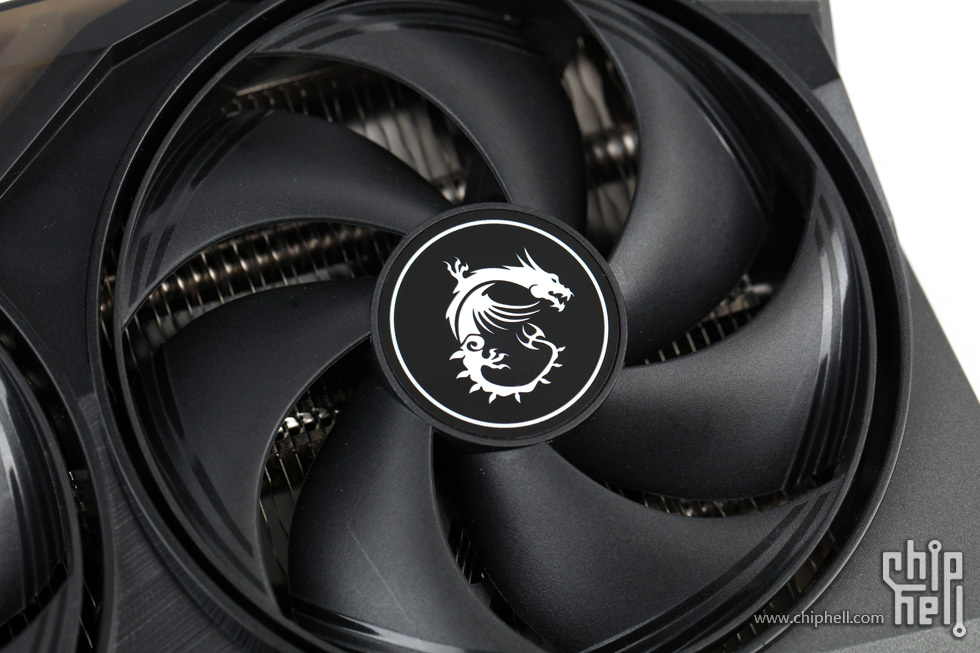

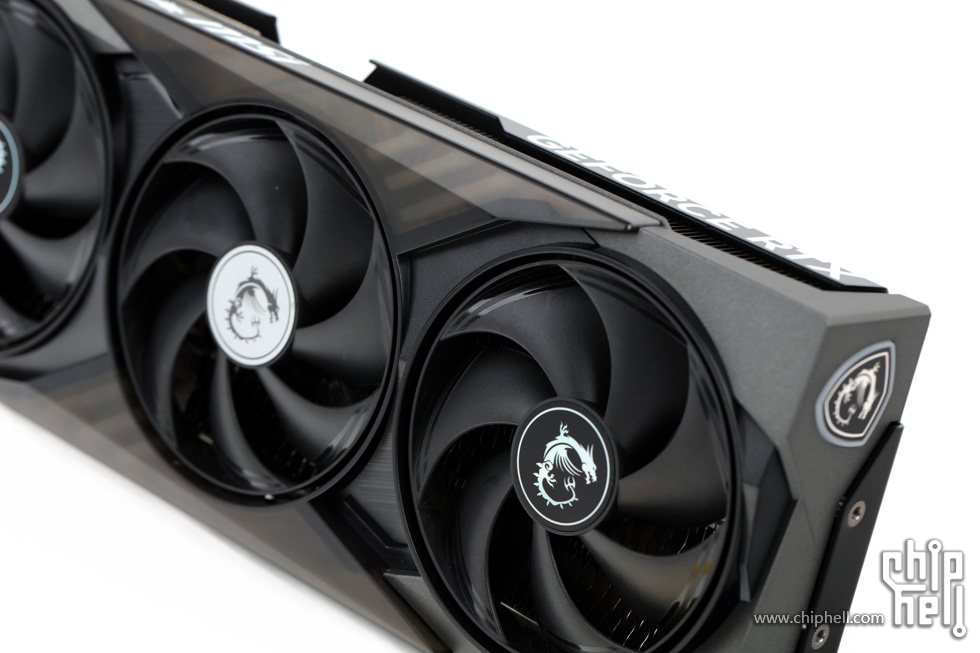

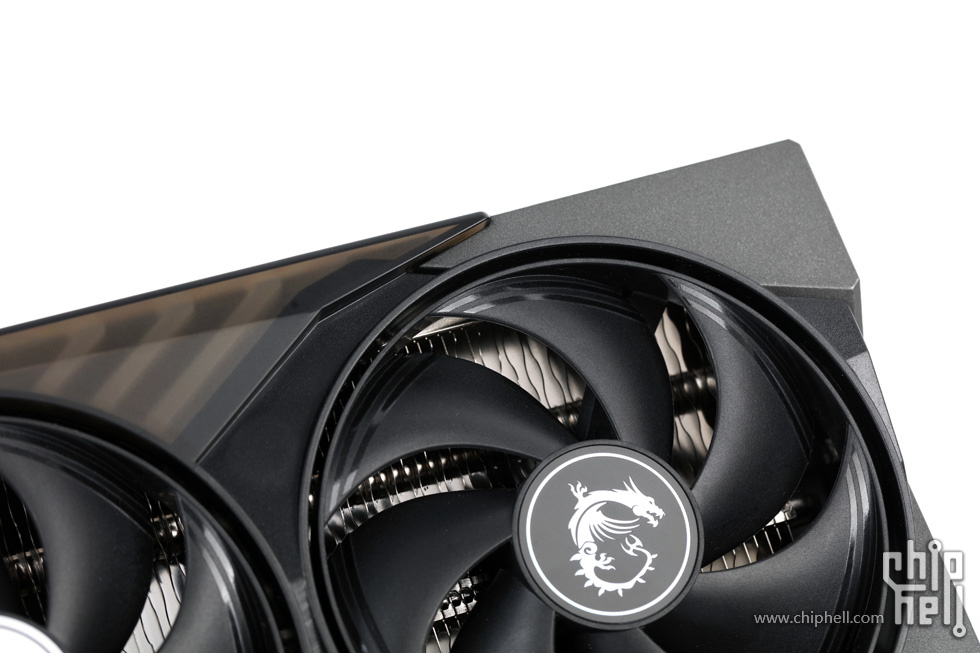

风扇依旧是本代标配的名为“MSI暴风7”的七叶风扇.

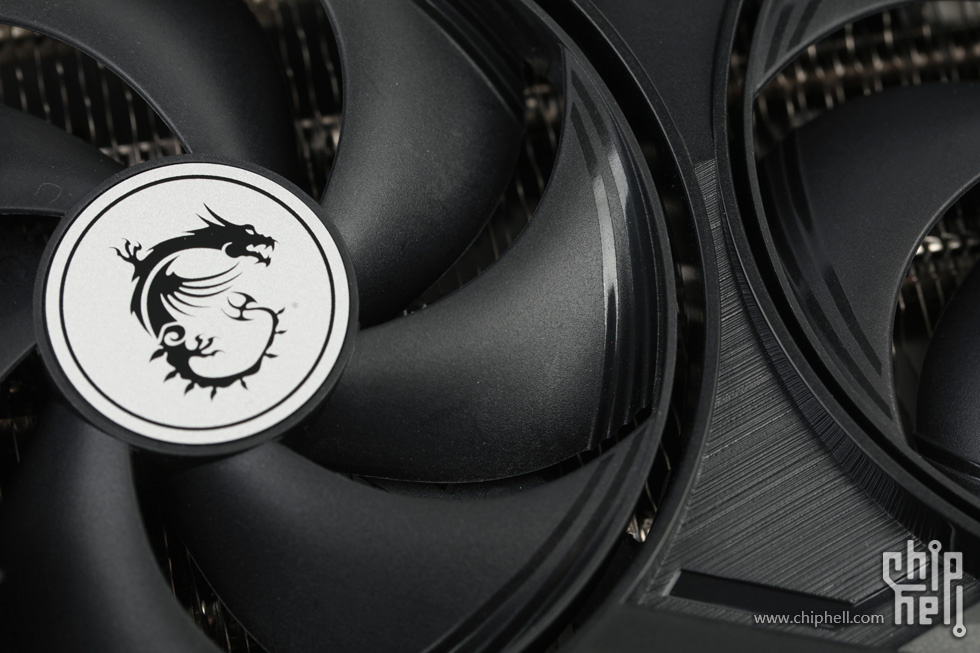

中部风扇轴的MSI Gaming龙形Logo装饰贴颜色与两侧的反相.
扇面边缘配有两道导流纹理.
连框式扇叶结构.

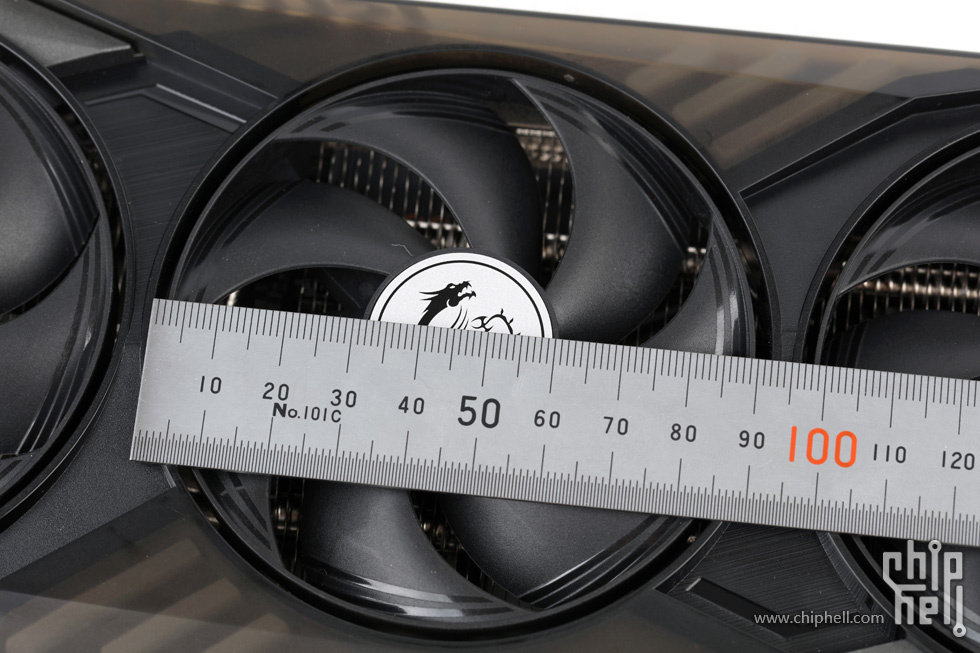

风扇直径尺寸为92mm.

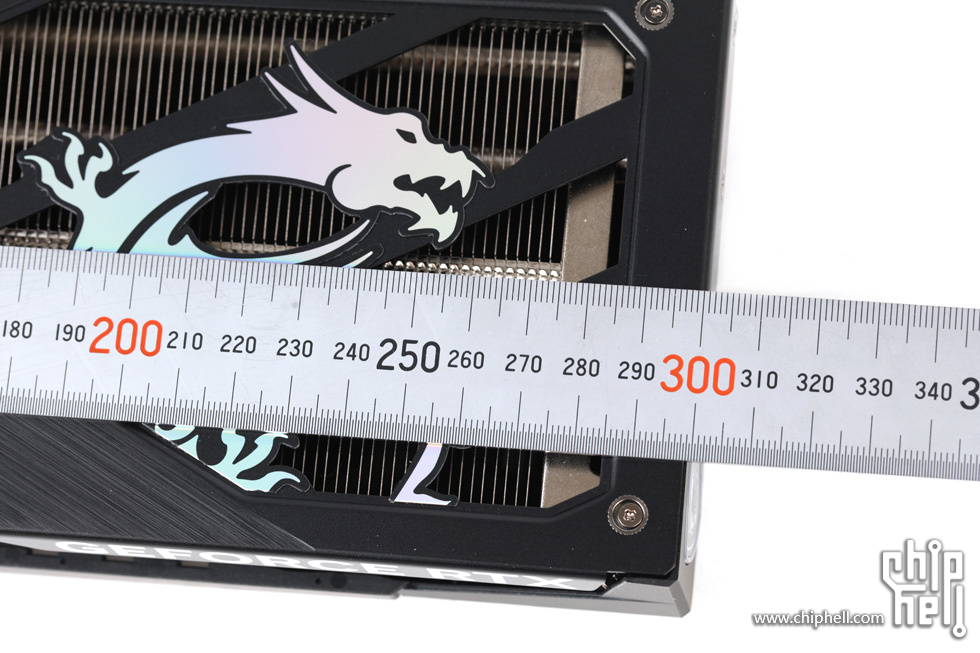

显卡长度(不含挡板)约301mm.
厚度约45mm.

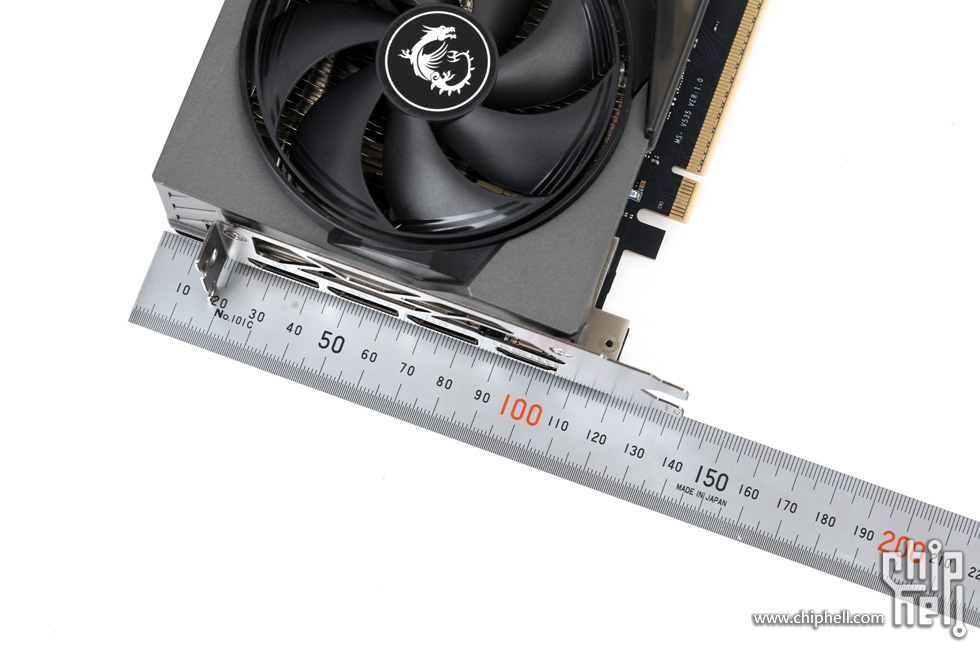

高度(含挡板)约140mm.

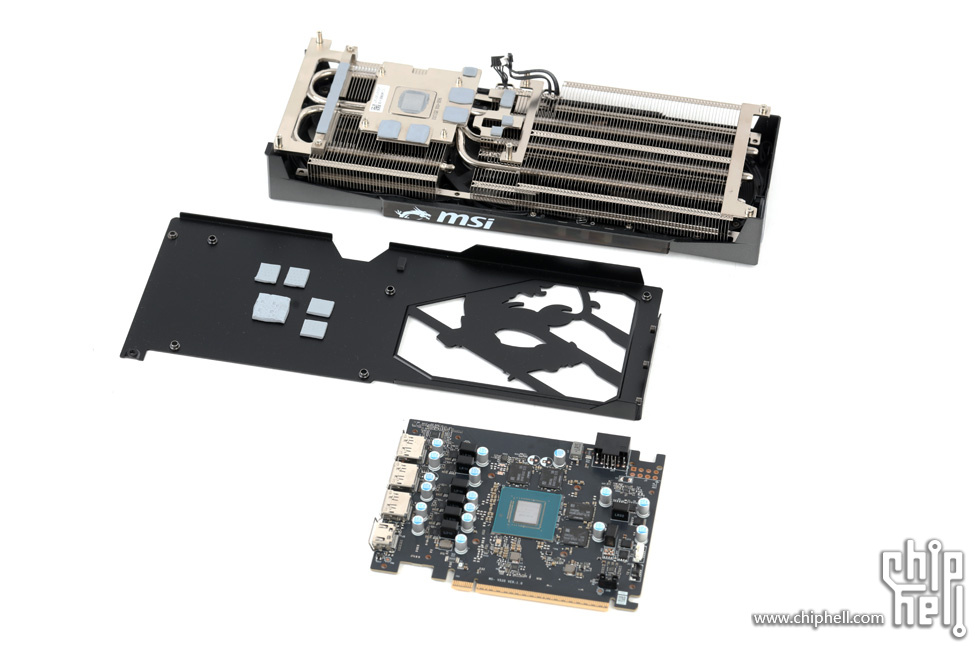

分解.
散热器为无中框结构,散热器本体和风扇外框可以直接分离.

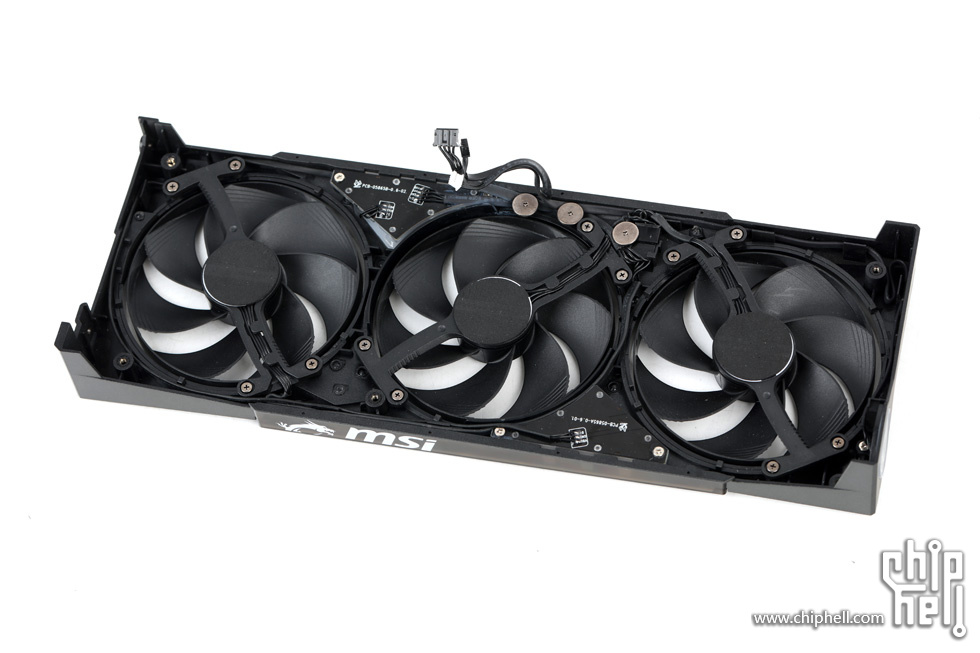

风扇外框内侧.
固定架遮挡了风扇铭牌.

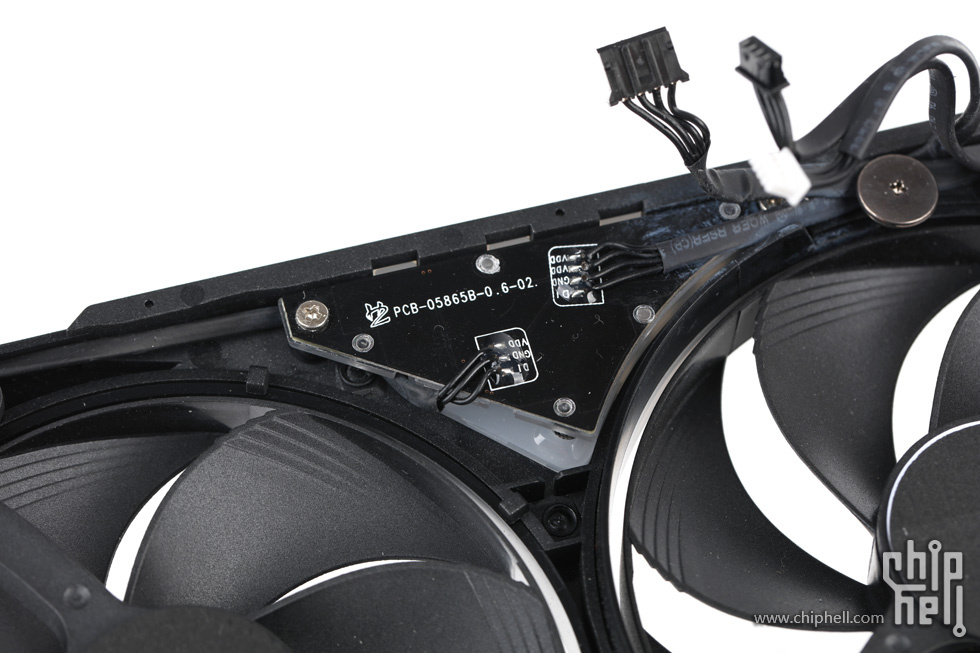

RGB装饰灯板.
散热器模块正面.

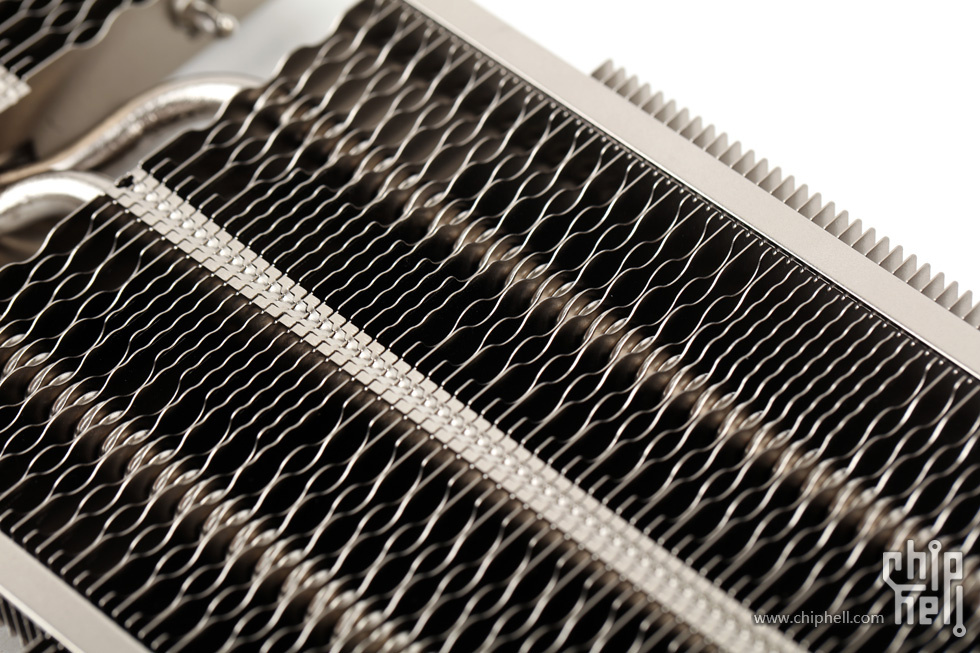

靠近风扇一面的鳍片边缘做了波浪形处理.

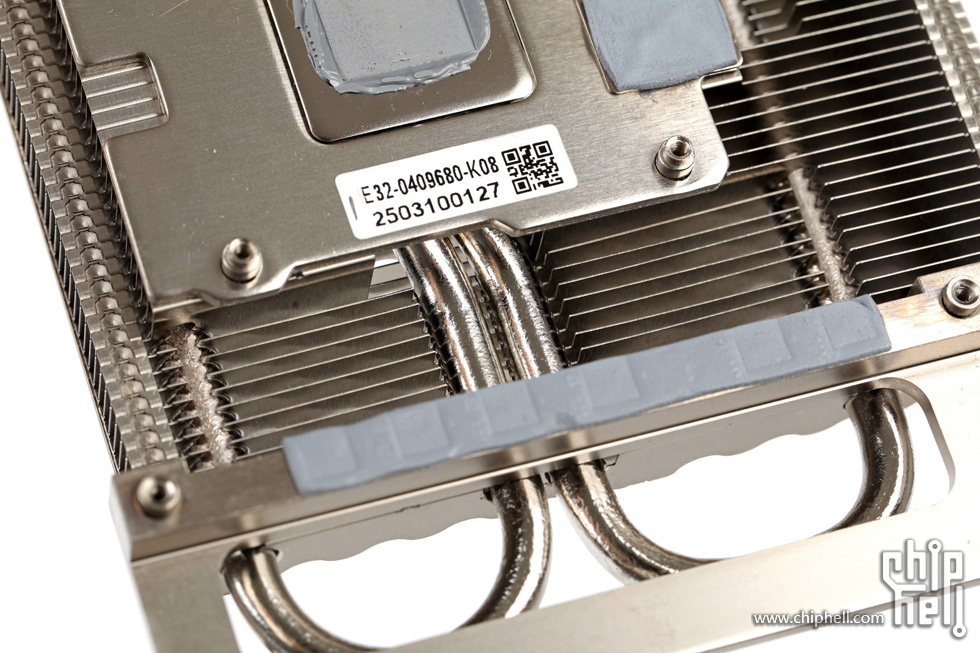

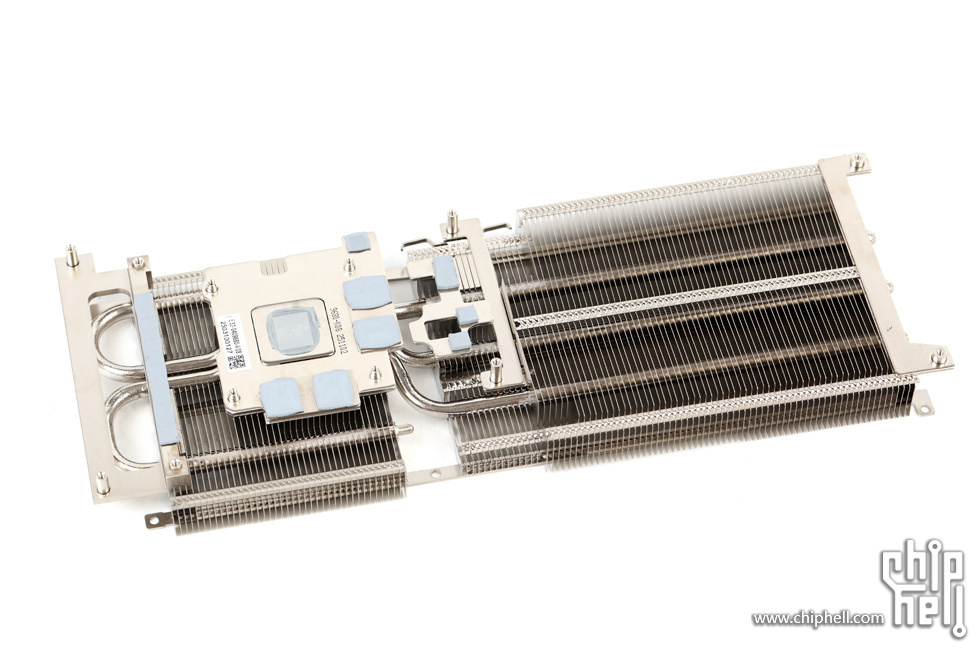

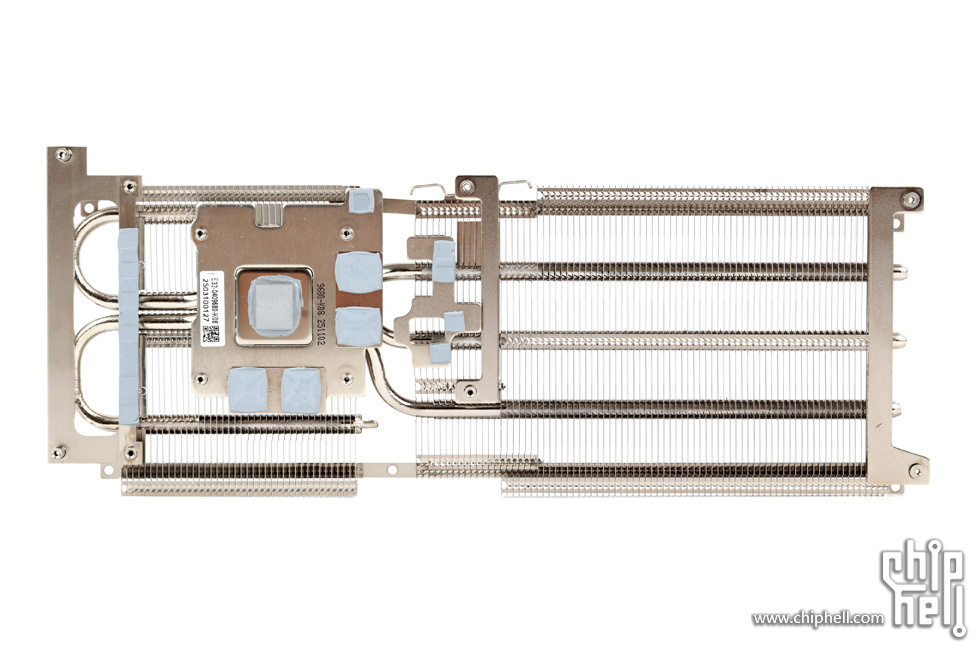

散热器底部.

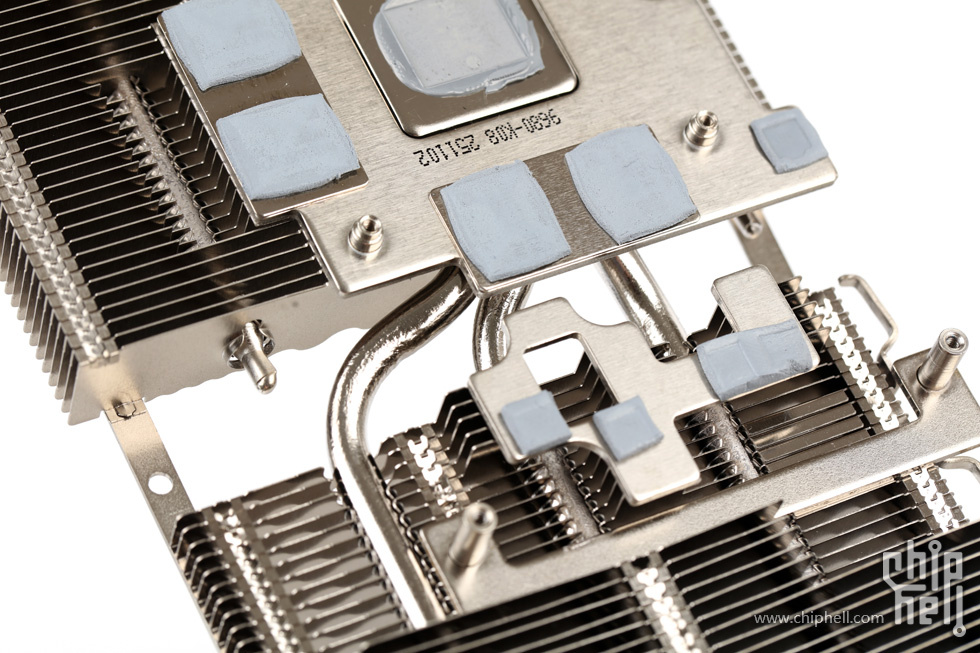

核心铜底搭配相变导热硅脂覆盖GPU.显存则有固定底座板再焊连垫高搭配导热垫覆盖.
固定底座板部分不直触散热片.但仍与全部热管有所连接.
供电MOSFET由其余位置的固定座或定制位置的底板覆盖.
搭载三条热管.其中两条的头部往散热器前部延展并回穿.

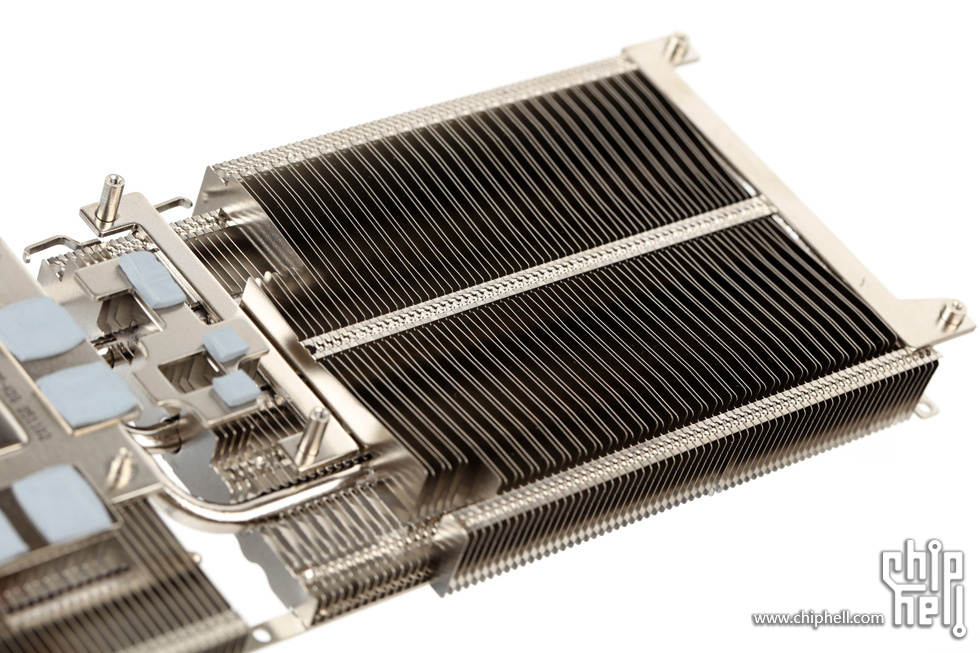

三条热管借两段散热片中间分隔区域弯折后穿入后半段散热片.

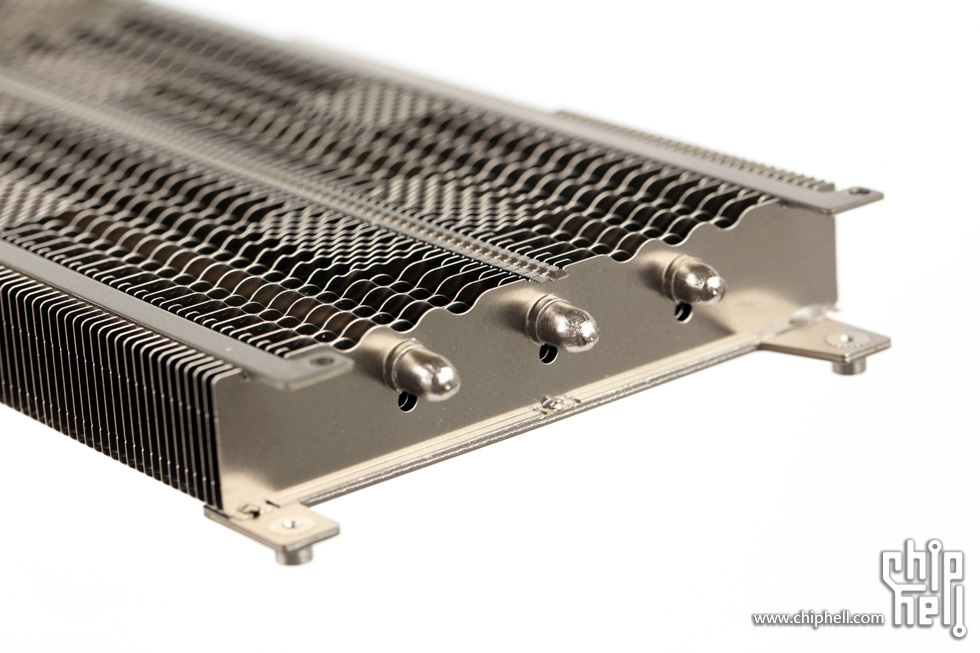

三条热管更靠近散热片中心,且贴近风扇一侧.

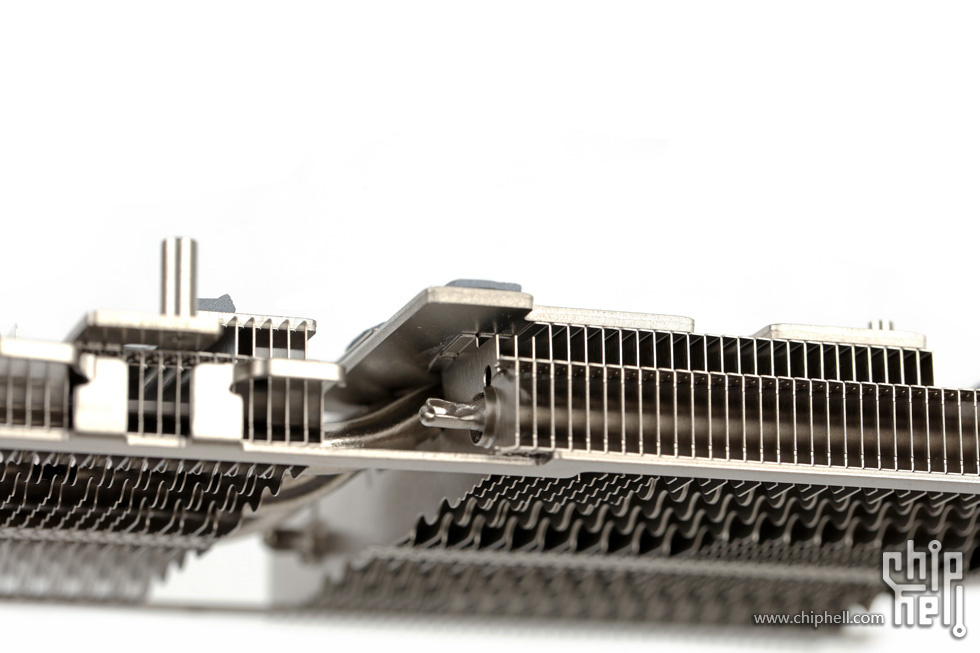

后半段散热片在底面一侧两边高而朝中心收矮.
同时调整了鳍片间距.
规整的两侧边缘处理.

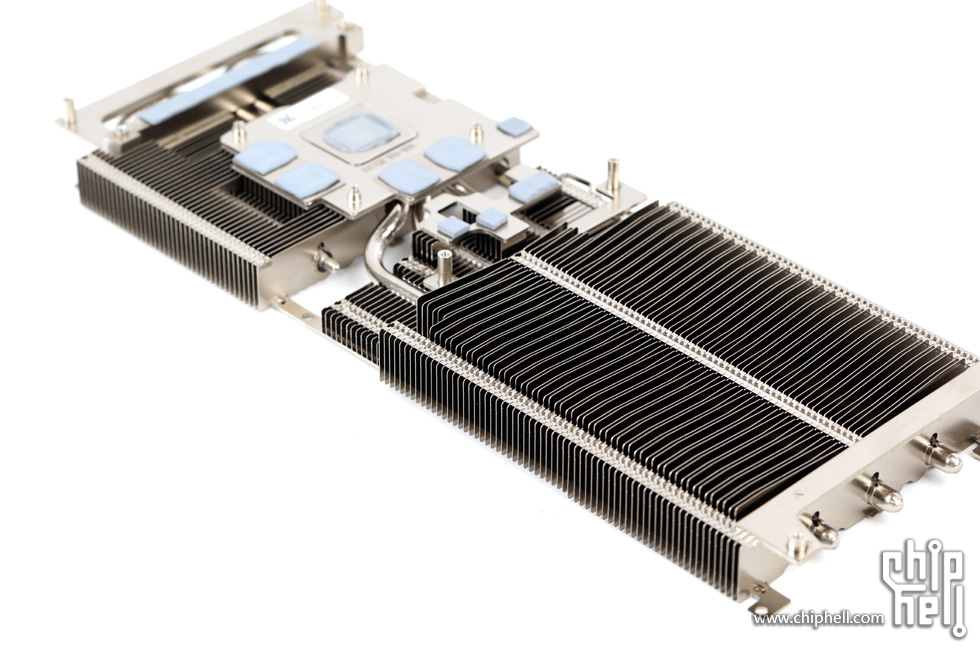

俯视和侧视角度可以更清晰地观察整体结构.
背板内侧.核心背部与显存颗粒位置贴有导热垫.
板卡正面.与PCIe x16插槽尾部齐平长度的紧凑型板型.

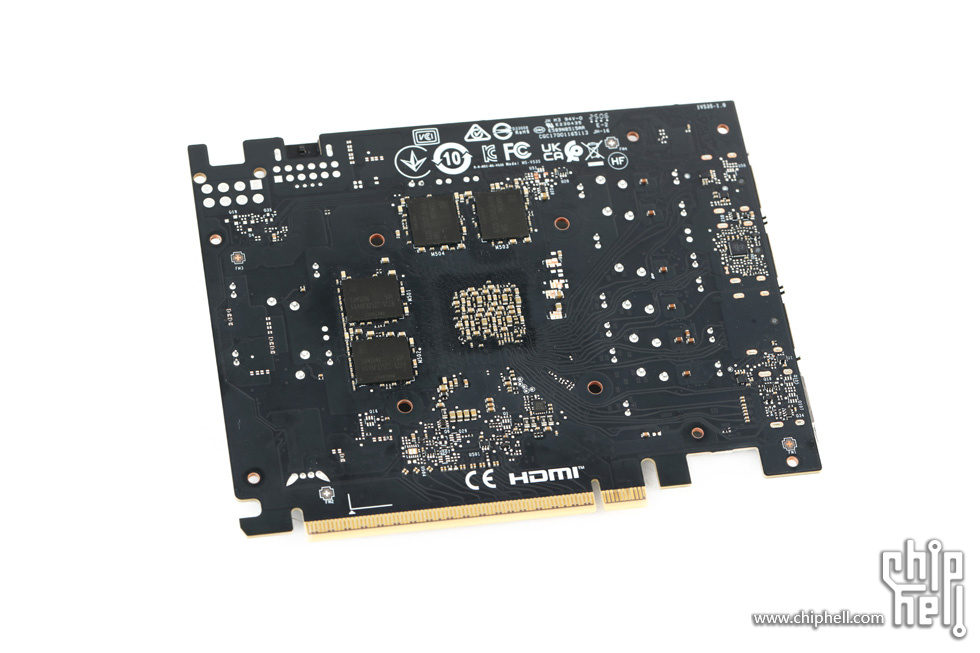

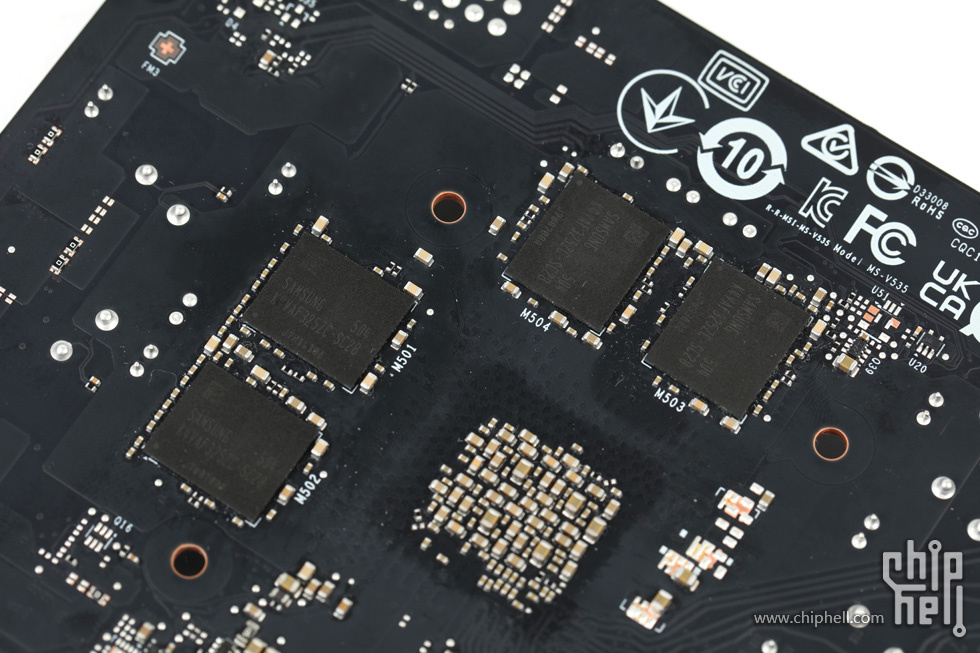

板卡背面.

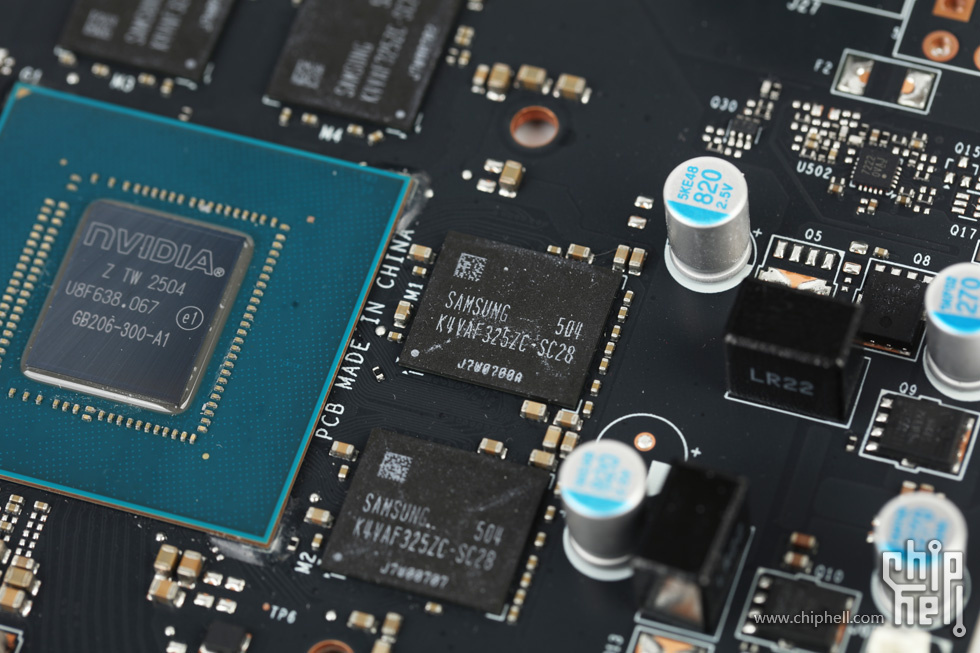

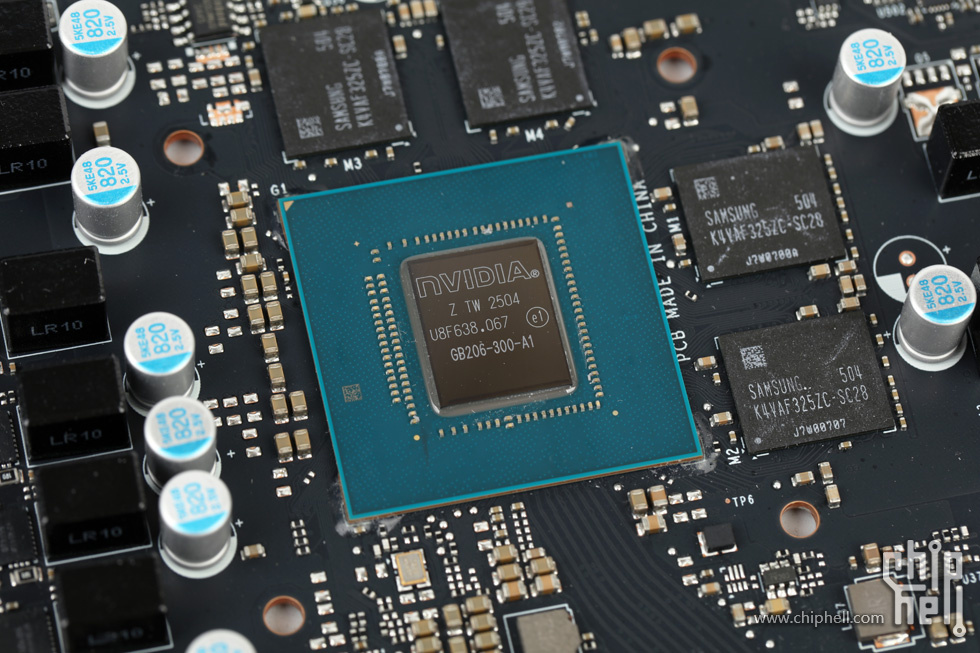

对应于GeForce RTX 5060 Ti的GB206-300 GPU.
显存由8片Samsung 16Gb 32bit 28Gbps GDDR7颗粒以双面布局组成16GB 128bit 28Gbps的配置.
6相GPU供电和2相显存供电.
供电主控uPI uP9512R.

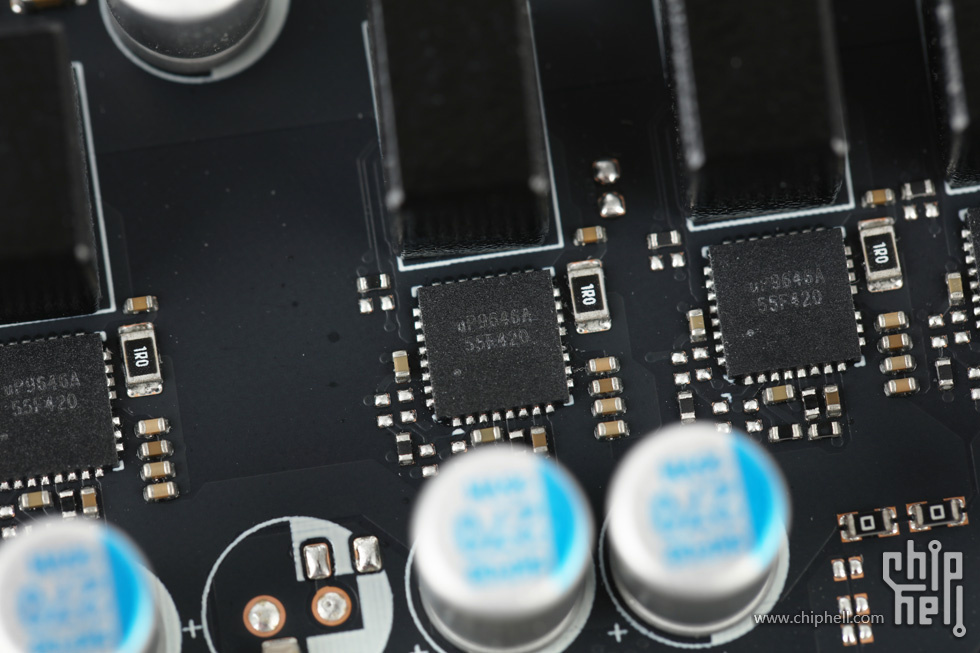

GPU供电每相搭配一颗uPI uP9646A DrMOS MOSFET.
显存供电每相搭配NIKO-SEM PK616BA + PKE96B上下桥MOSFET组合.
ITE 8232-56B提供灯光控制.
|
