产品解析
包装封面展示了刃系列的品牌概念图.而白色的基底则对应产品的颜色版本.
附件包括一页说明书.

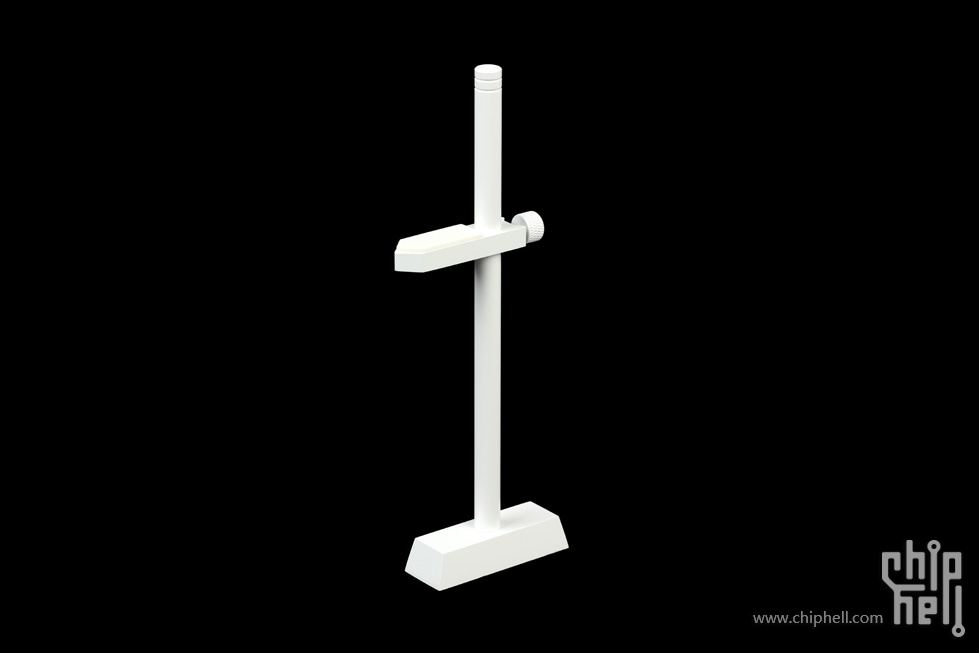

一套配套白色的支撑架
组装后的全貌.

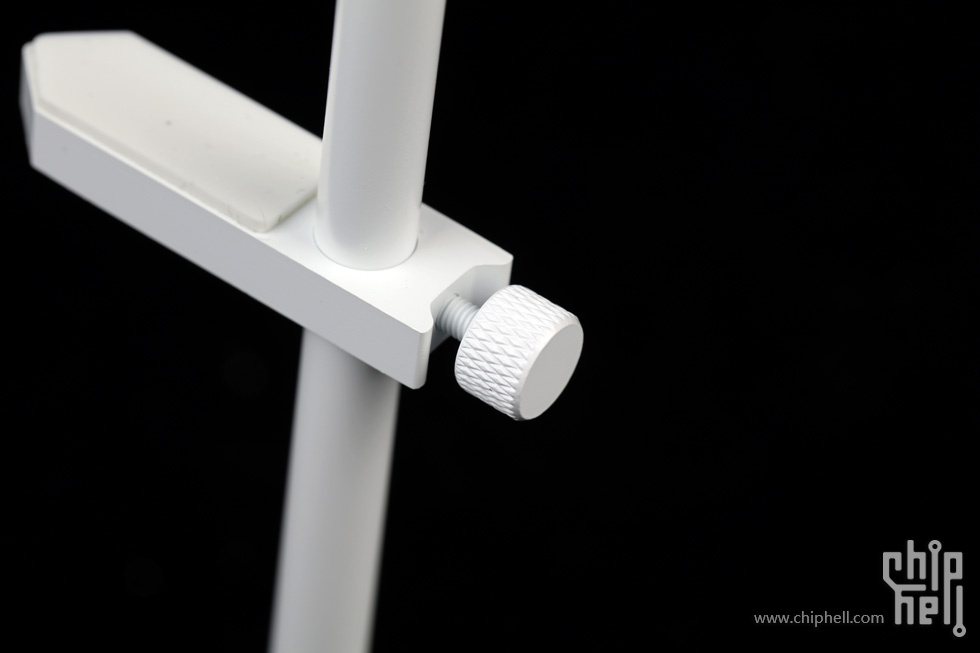

固定旋钮和支撑板表面细节.
一条白色的ARGB灯光同步接线.

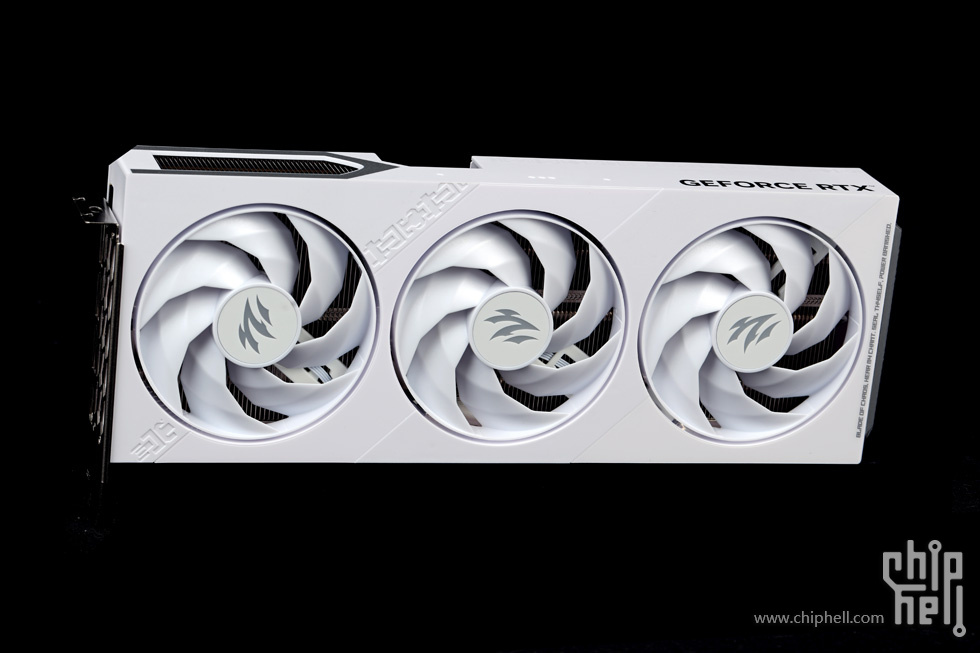

显卡正面. 传统的三风扇开放式散热结构,搭配简洁的直角包围式纯白外壳.

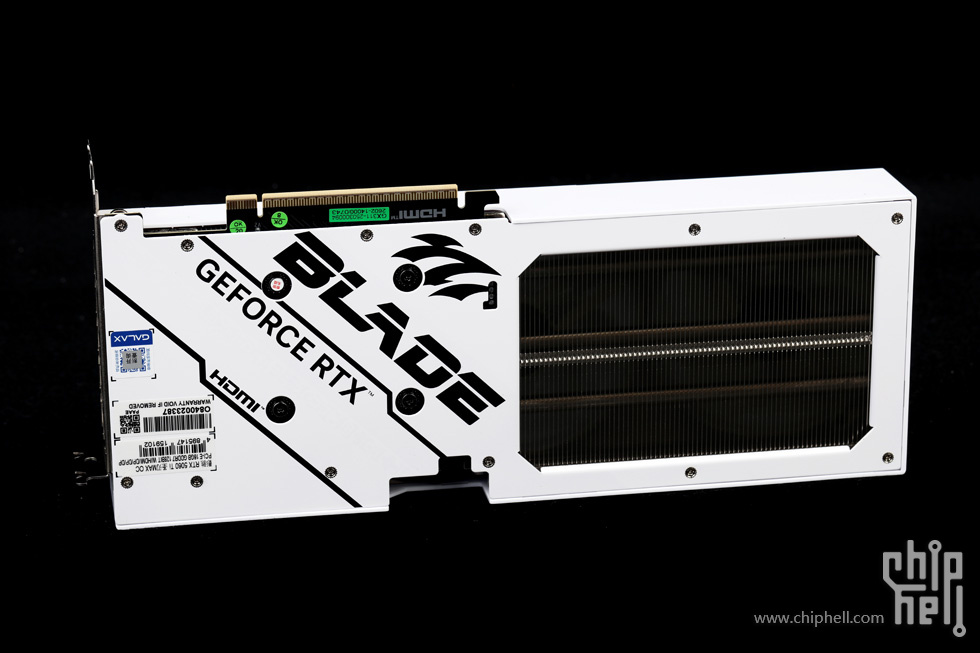

显卡背面.背板配有斜向排列的Logo与线条印花.

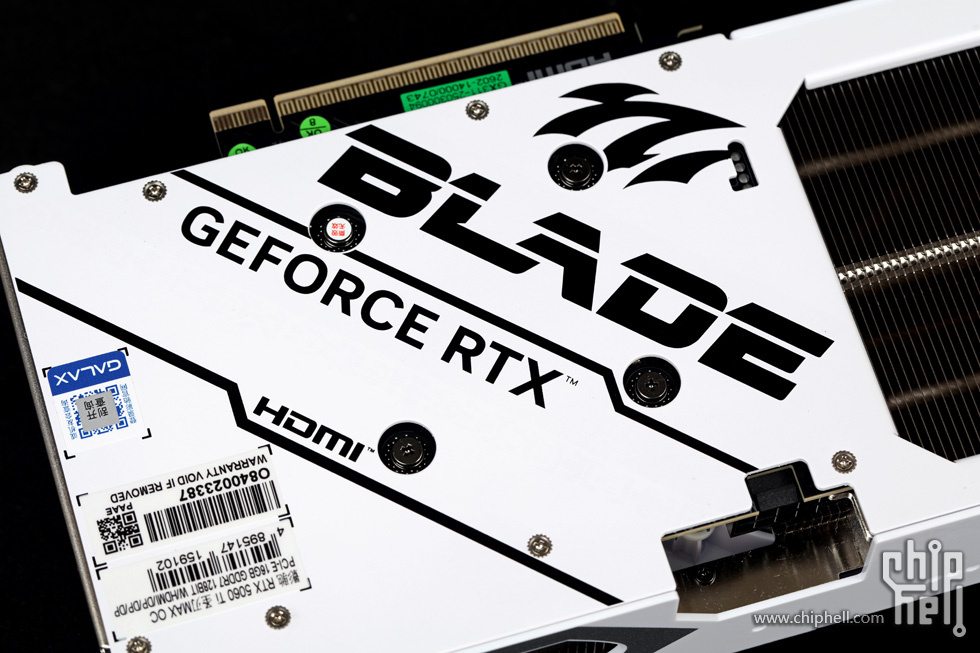

正中位置突出了刃(Blade)和GeForce RTX的标识.
符咒元素风格的装饰.
大面积的通风开孔.区域内不再作额外的造型设计.

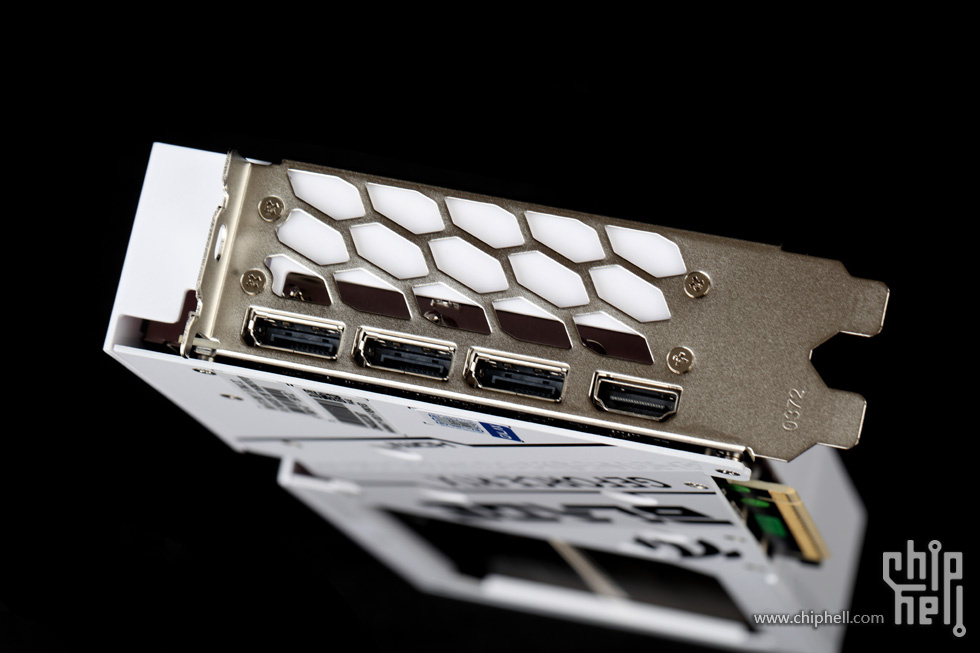

显卡输出接口为标准的三个DP2.1b搭配一个HDMI 2.1b组合.厚度控制在双槽内.

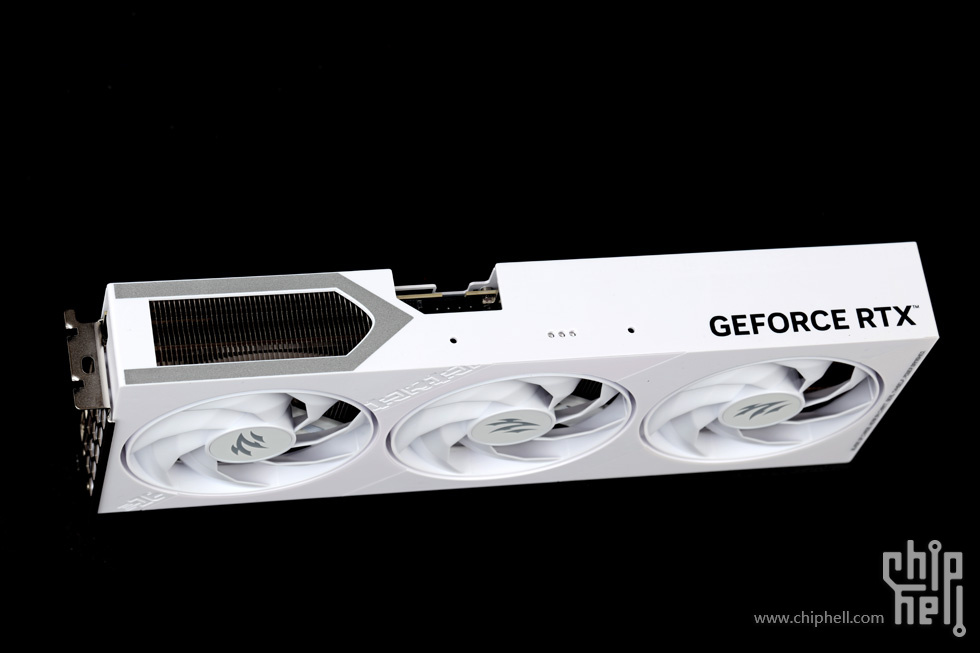

显卡顶部.基于RTX 5060 Ti的发热水平且散热器后半段已提供直接吹透的设计.为兼顾美观,顶部后半段采用封闭式外壳.
顶部前半段越肩段填充了加宽的散热片并提供外排开孔.两侧搭配银色的装饰涂装.
GeForce RTX的标识置于尾部靠近正面一侧.
靠近背面的一边则配有符咒元素设计的条纹装饰.
搭配磁吸式的RGB灯牌安装用的小孔

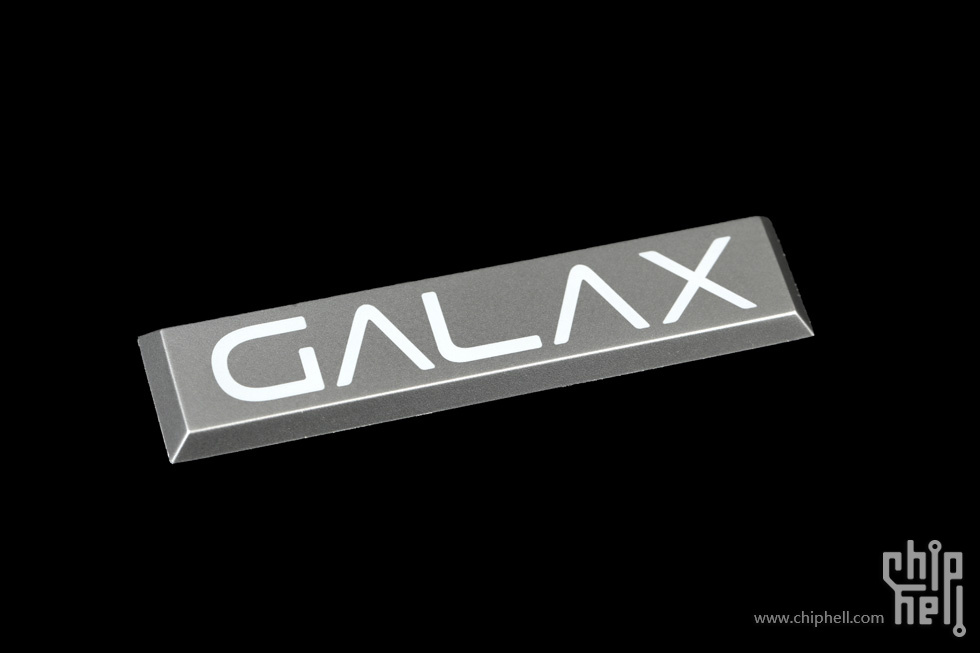

灯牌为银底白字的样式,展示超大号的GALAX Logo.
灯牌背面.非对称的触点作为防呆设计.
安装组合.

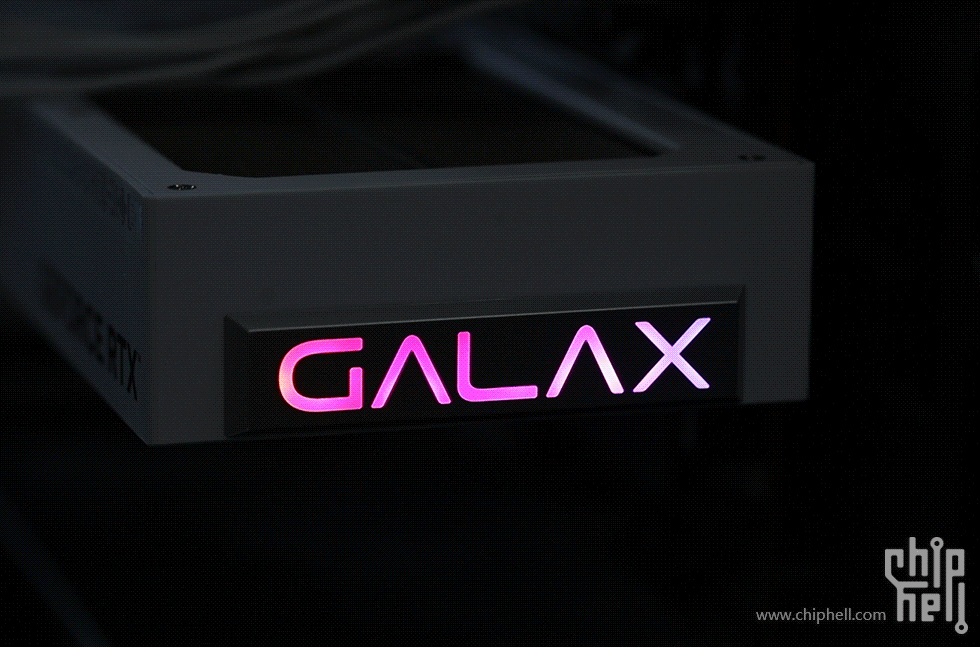

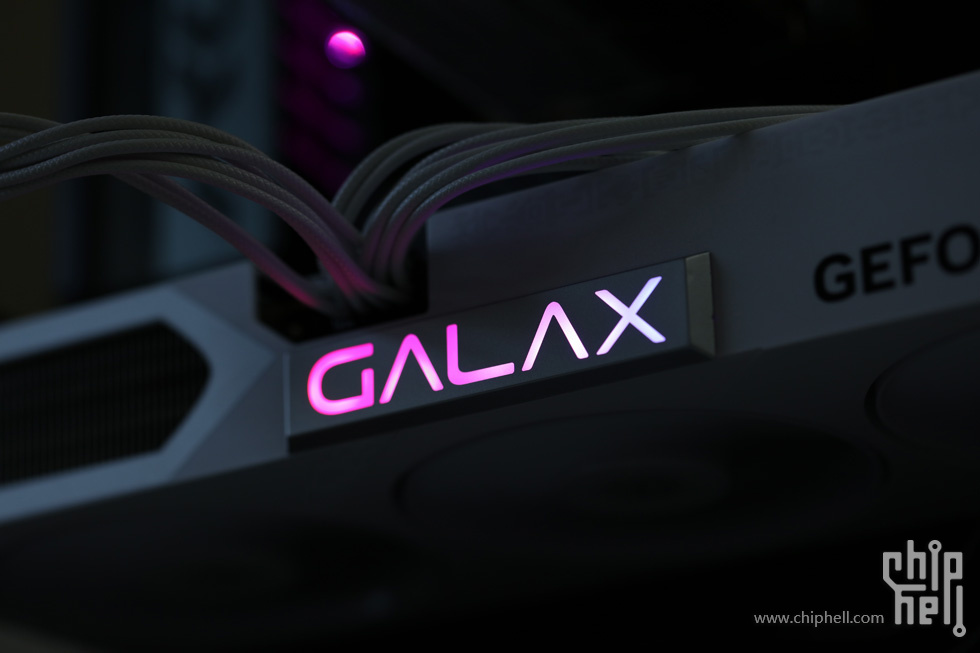

灯光效果.

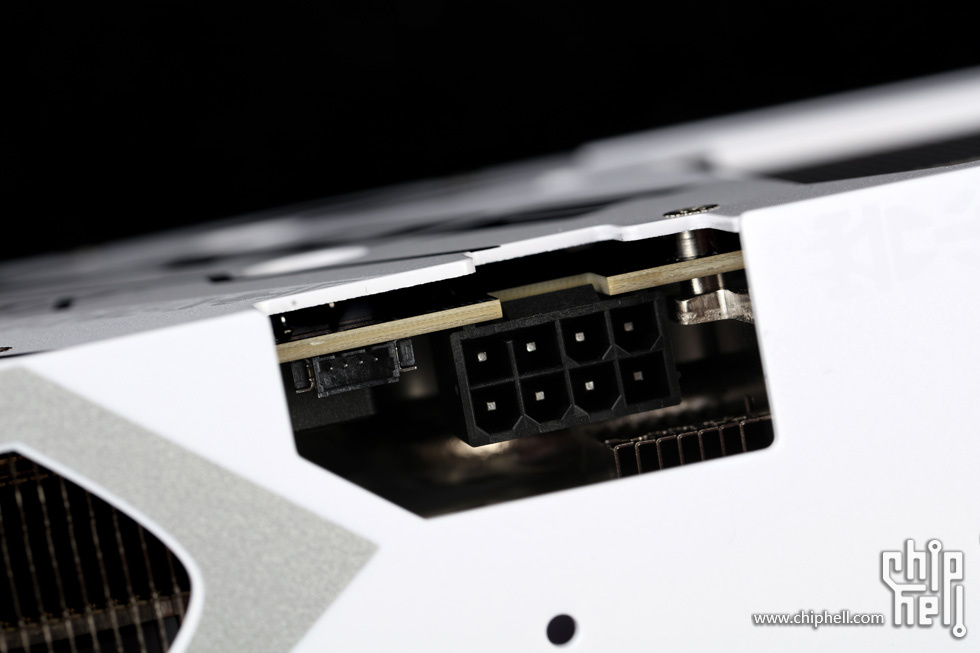

单个传统的8-pin PCIe电源接口和RGB灯光同步接线口.
显卡底部..和顶部类似,后半段超出板卡长度的区域封闭处理.
靠近背面一边搭配了符咒元素设计的装饰线条.
显卡尾部同样为封闭式.不过并没有提供支撑用的螺丝固定孔.
磁吸式的RGB灯牌也可选择安装在此处.
灯光效果.
朴素的正面面板.

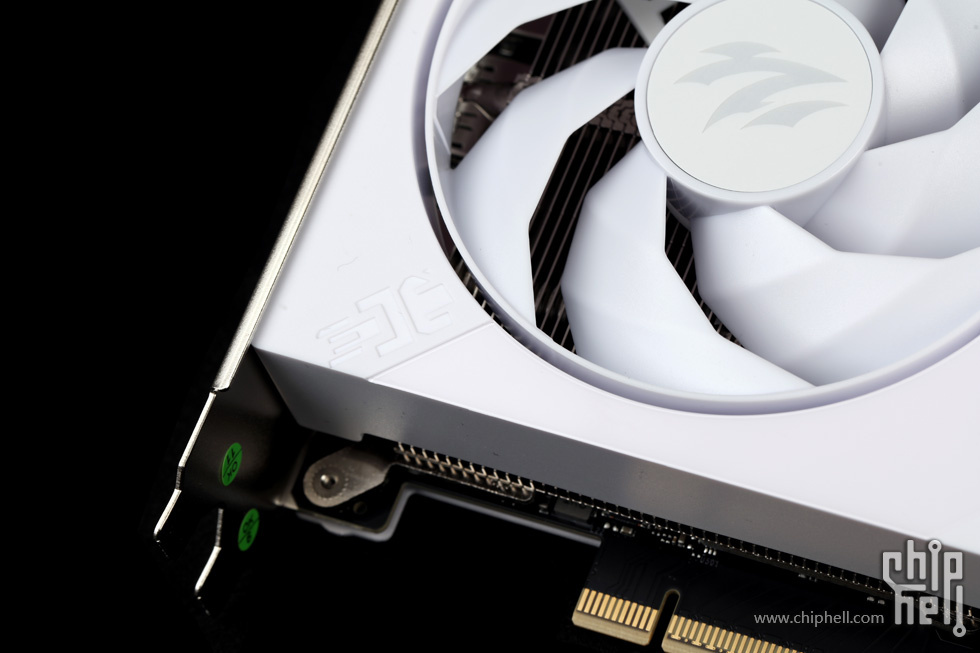

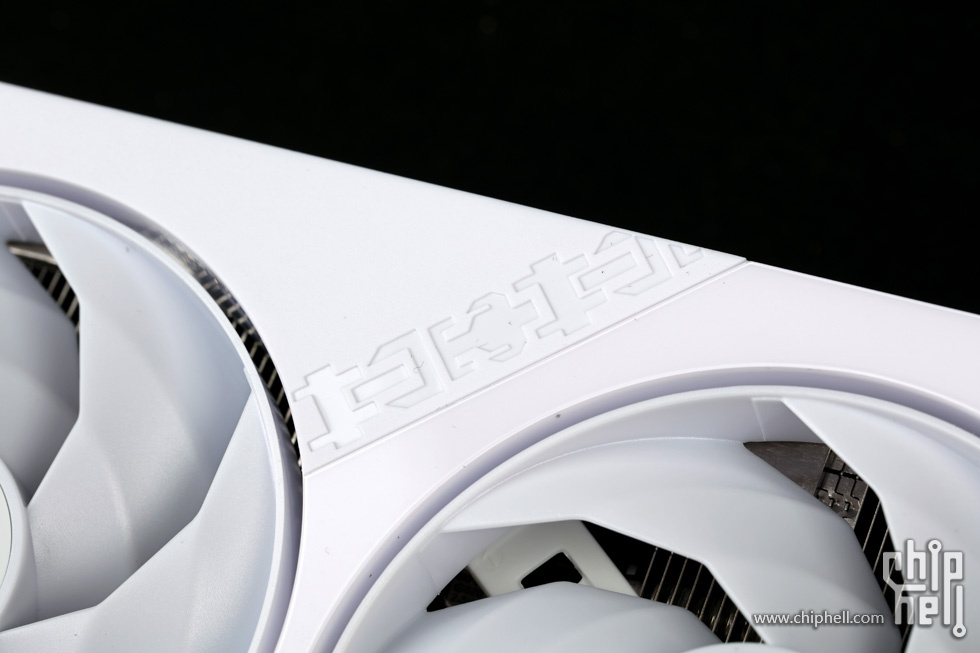

斜切分段的不同表面处理.搭配凹刻的符咒风格条纹装饰.
尾部配有刃系列设定相关诗句作为点缀.

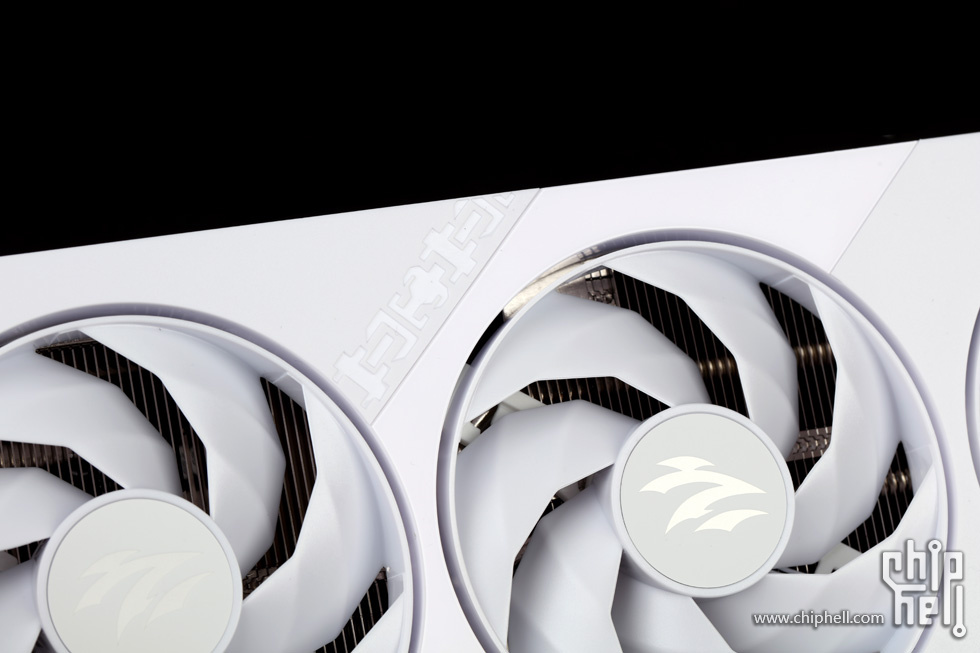

三把相同的七叶风扇.
三折式的叶片优化设计.
连框型结构.

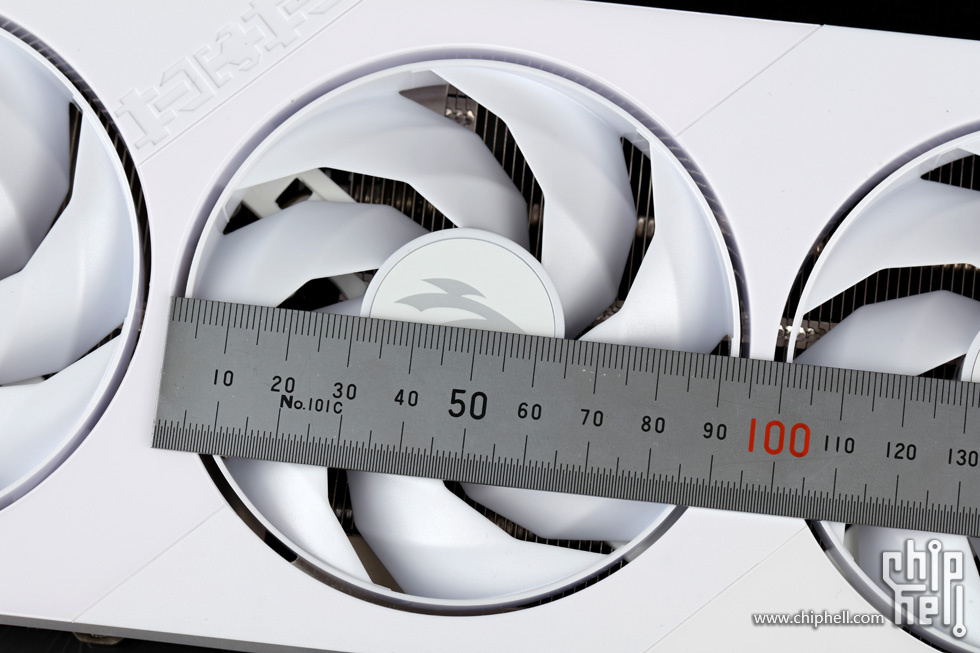

风扇直径尺寸规格为93mm.
显卡长度(不含挡板)约304mm.RGB灯牌约4mm.

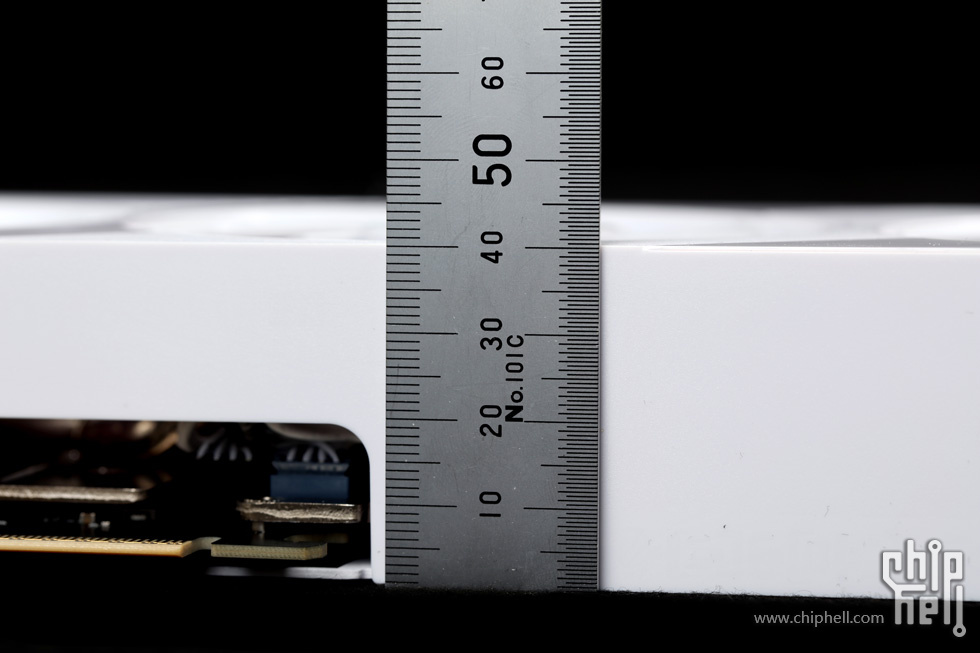

厚度约40mm.
高度(含挡板)约140mm.

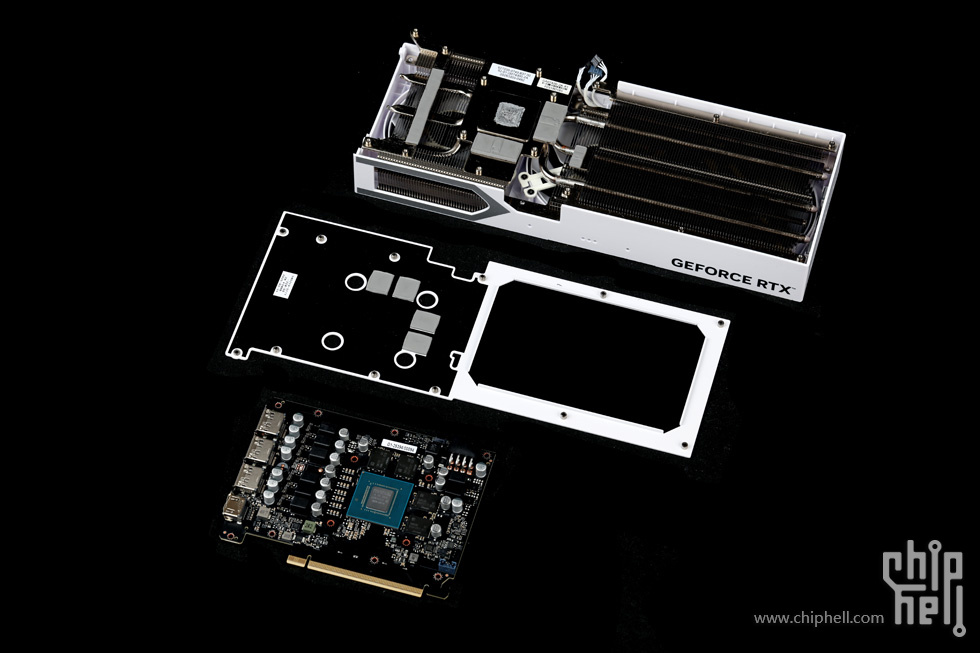

分解.

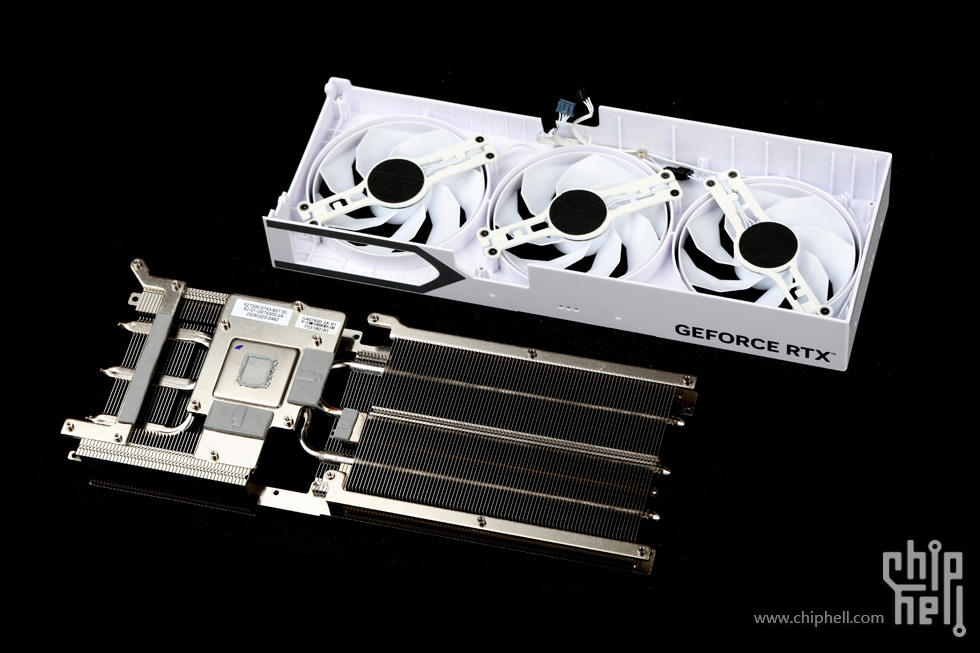

可继续拆分为中框支架,散热片主体和风扇外壳.
风扇外框内侧.
固定架遮挡了风扇铭牌.

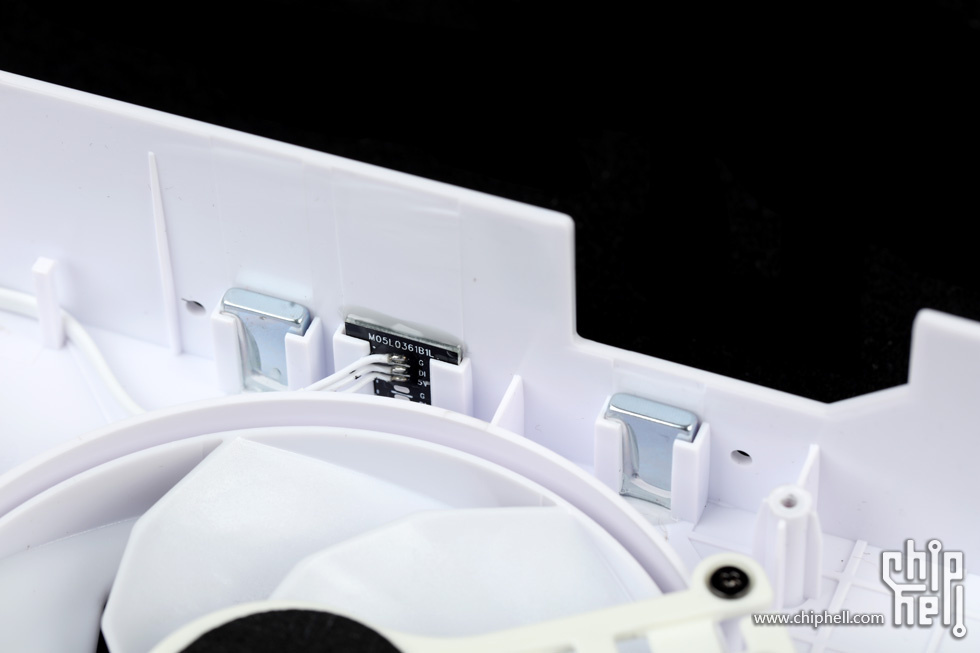

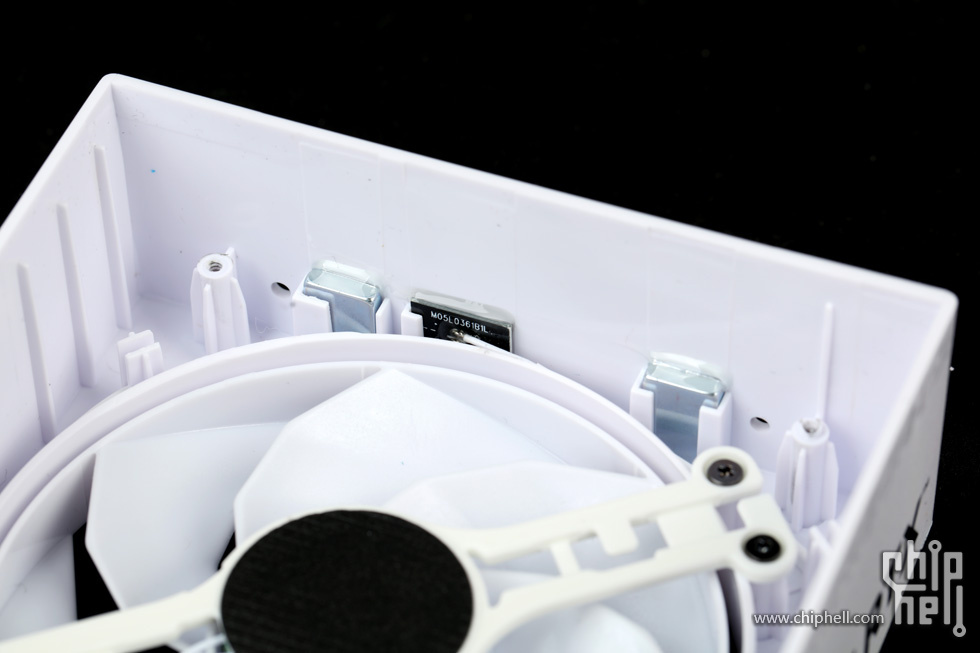

灯牌触点接线小板和磁铁.

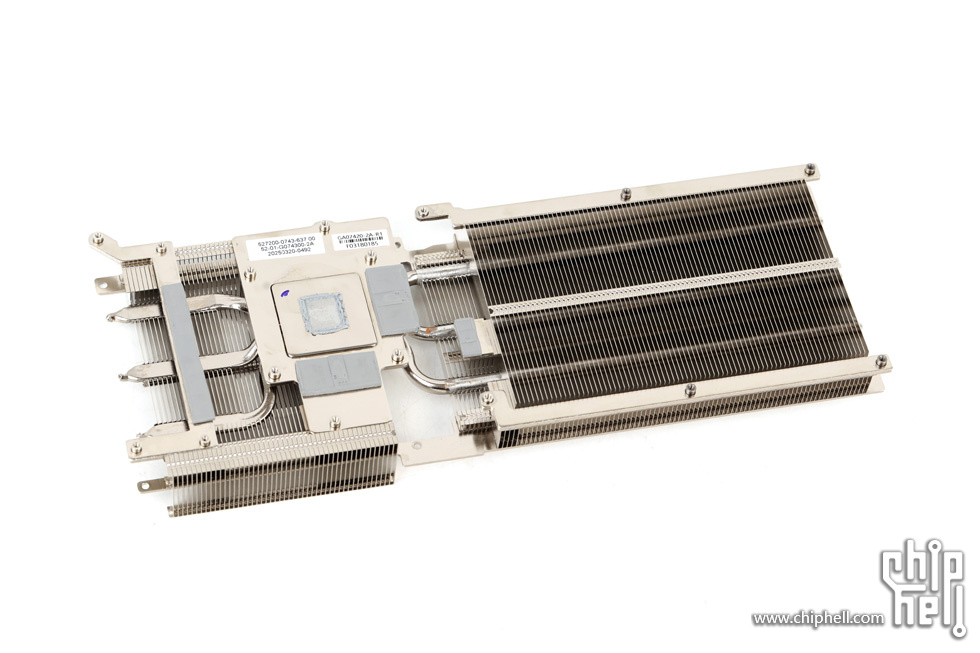

散热片模块正面.

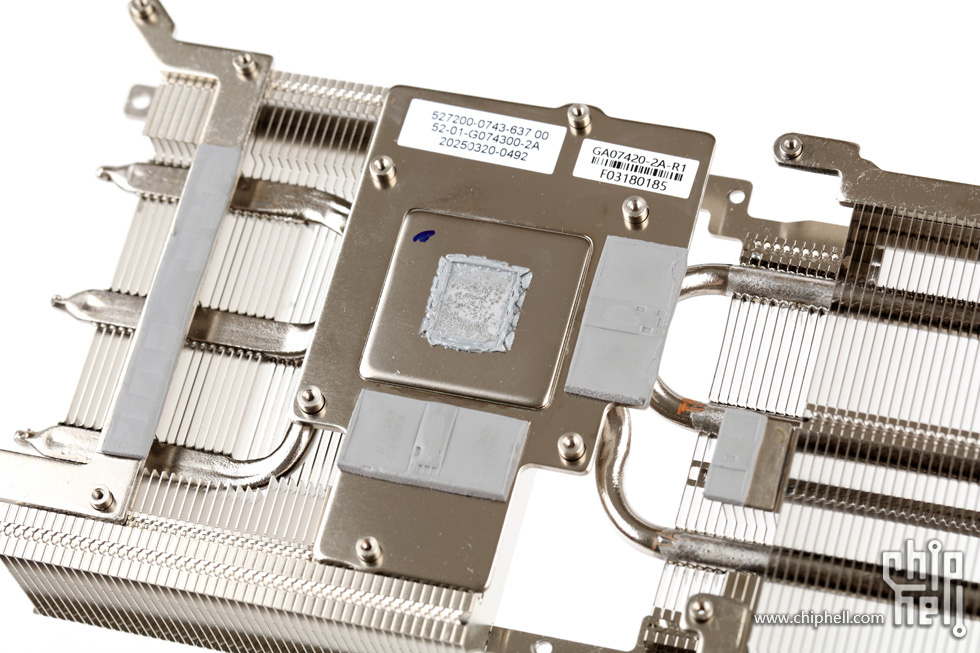

散热器模块底面.
核心铜底仅覆盖GPU. 显存则通过固定底座板搭配导热垫覆盖.

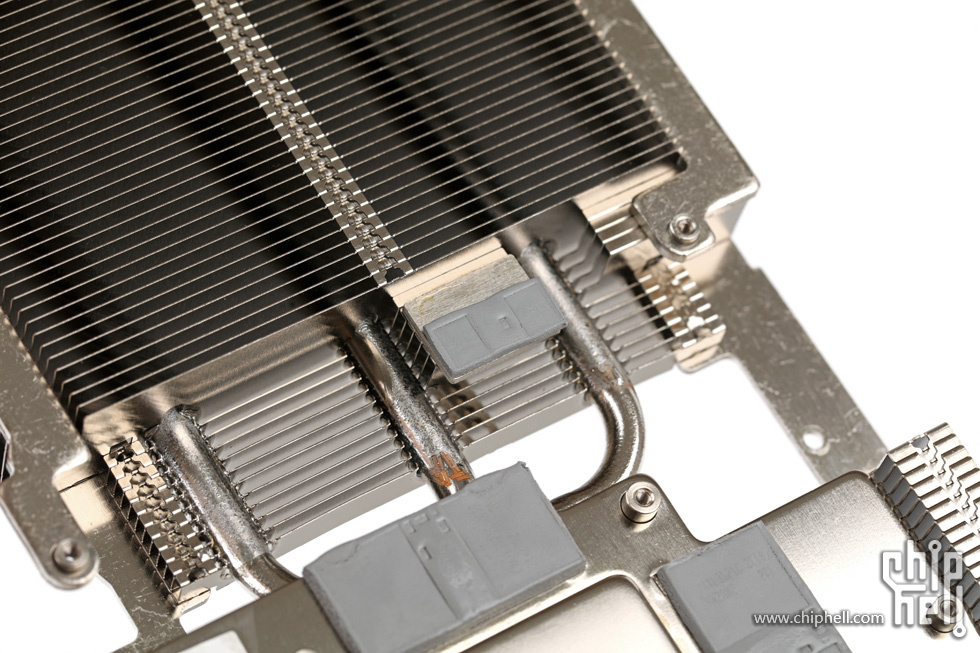

固定底座板部分不直触散热片.但仍与全部热管连接.
供电MOSFET由其余位置的固定座或定制位置的底板覆盖.
散热器配备三条6mm热管.为了简化制造,热管前半段均保持压扁的形态.在近核心一侧未被底部覆盖的区域的散热片也仅与热管半包接触.
三条热管借两段散热片中间分隔区域弯折后穿入后半段散热片.
三条热管一字排开并相对贴近风扇一侧.
鳍片边缘均保持平直的造型.

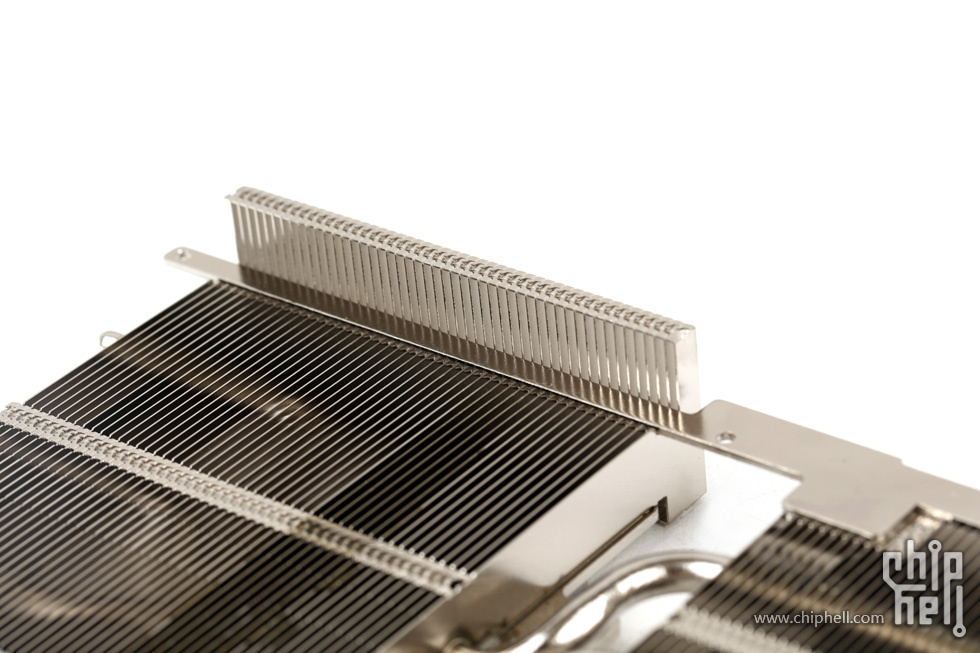

为填充越肩区域而加高的散热片.

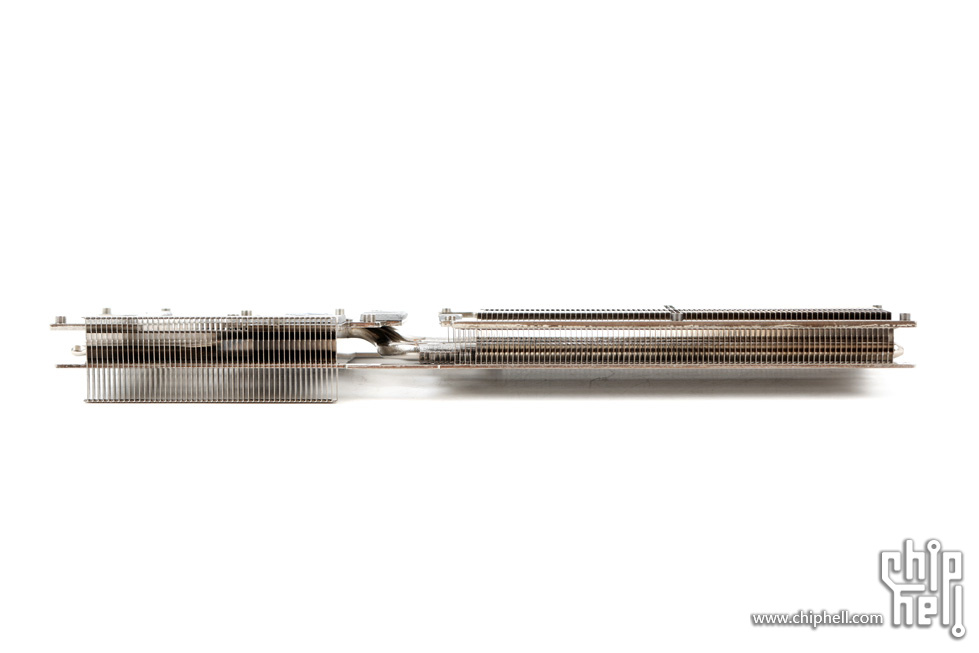

俯视与侧视角度可以更清晰观察热管走向和整体结构.
背板内侧.显存颗粒位置贴有导热垫.
板卡正面.与PCIe x16插槽尾部齐平长度的紧凑型板型.

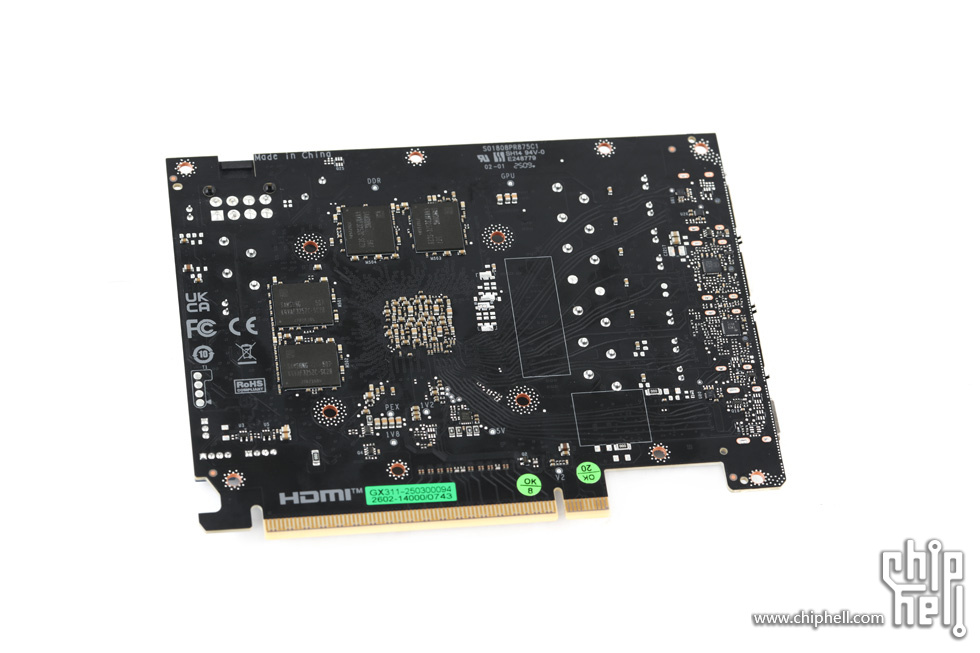

板卡背面.

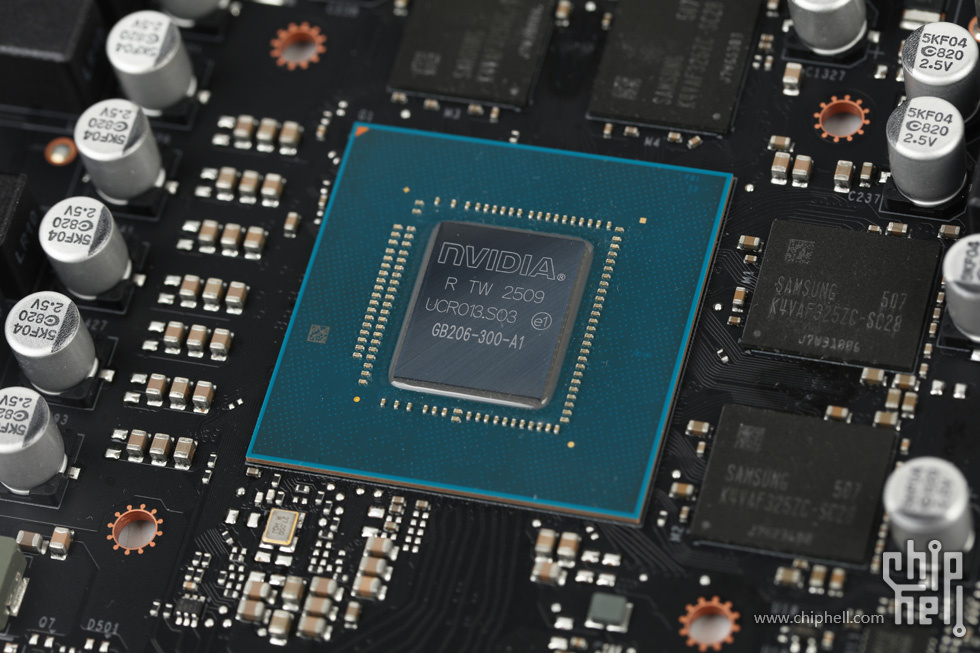

对应于GeForce RTX 5060 Ti的GB206-300 GPU.
显存由8片Samsung 16Gb 32bit 28Gbps GDDR7颗粒以双面布局组成16GB 128bit 28Gbps的配置.

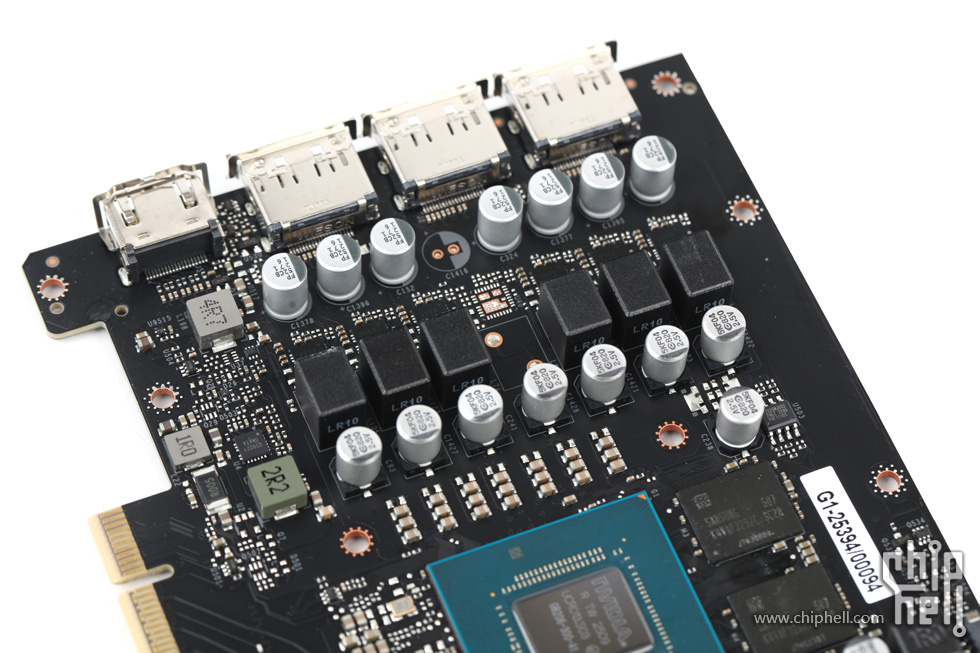

6相GPU供电和2相显存供电.
供电控制器AOS ENC0.
GPU供电每相都搭配一颗AOS DNN0(AOZ5310NQI-A)DrMOS(60A) MOSFET.

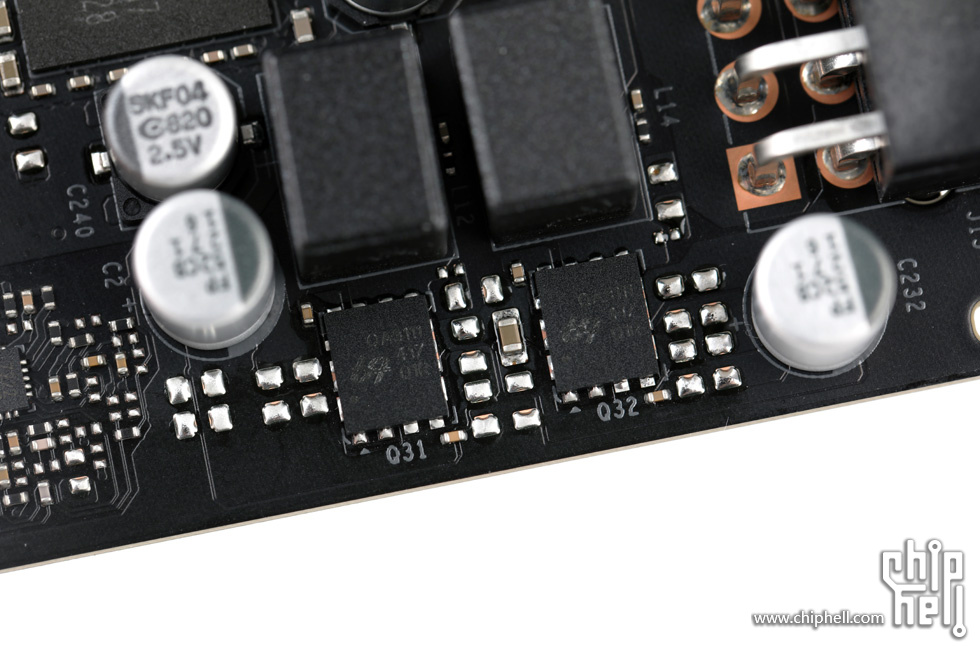

显存供电MOSFET为uPI QA3111
GM012灯控.
|
