产品解析
星曜系列的品牌形象代表“星曜娘”也迎来了全新的形象.对应于“星曜LUNA”的是剑士装扮的样貌.并被用作包装封面展示.

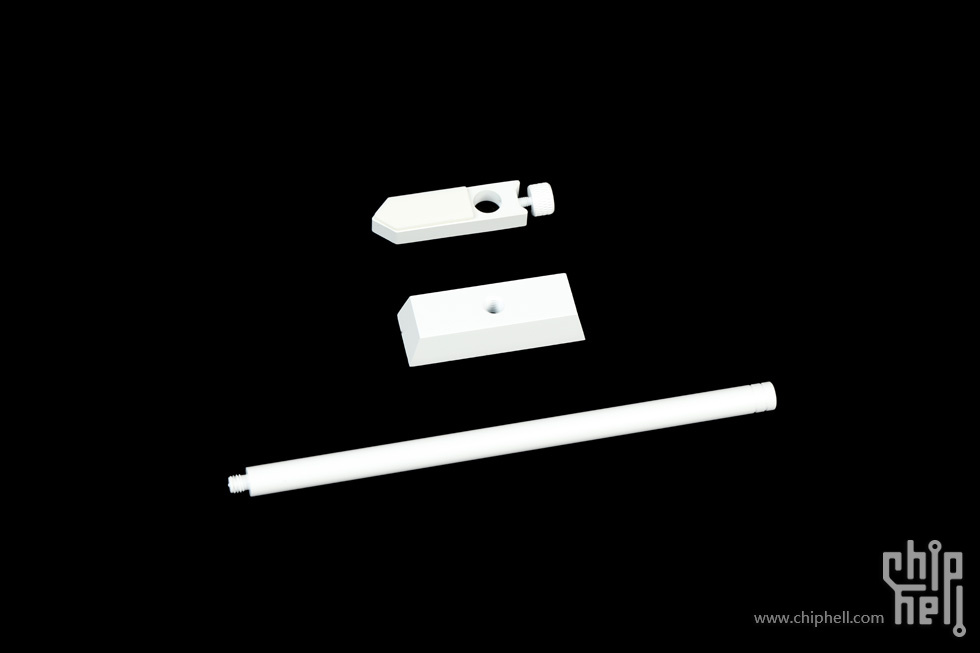

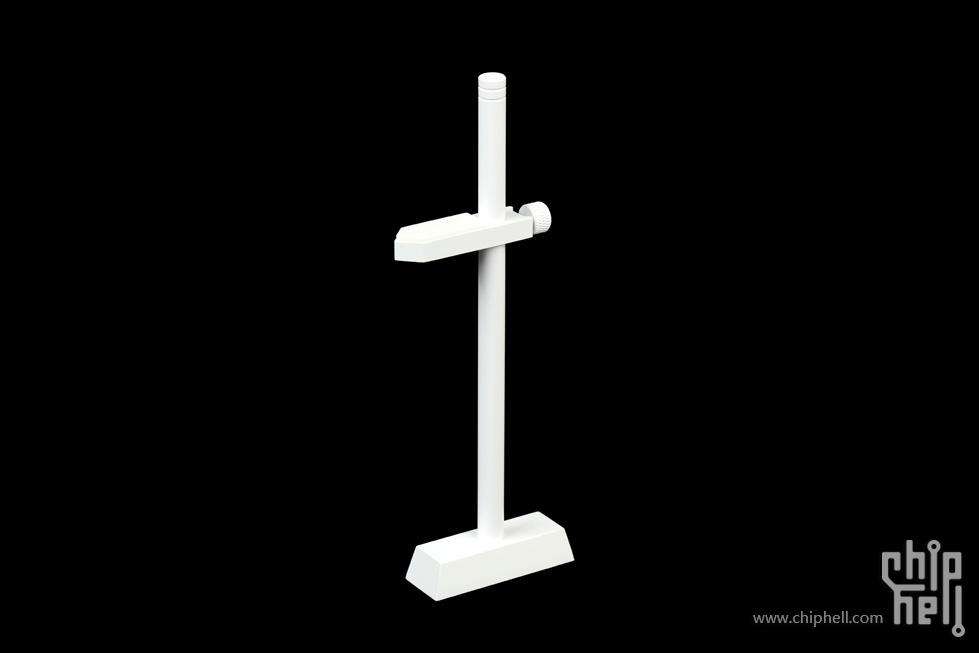

附件包含一套白色的支撑架.
组合后的全貌.

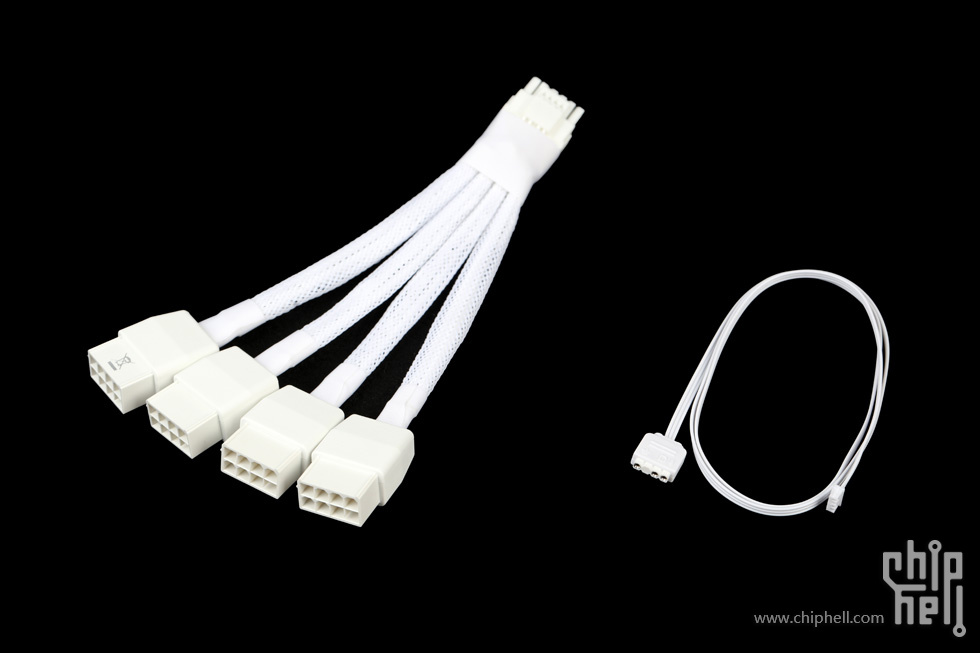

一条白色的16-pin转4*8-pin电源转接线和一条用于将显卡接入主板RGB灯控的灯光同步线.
以星曜娘为封面的说明书.和一张可选用于贴于显卡背板用于装饰的贴纸.

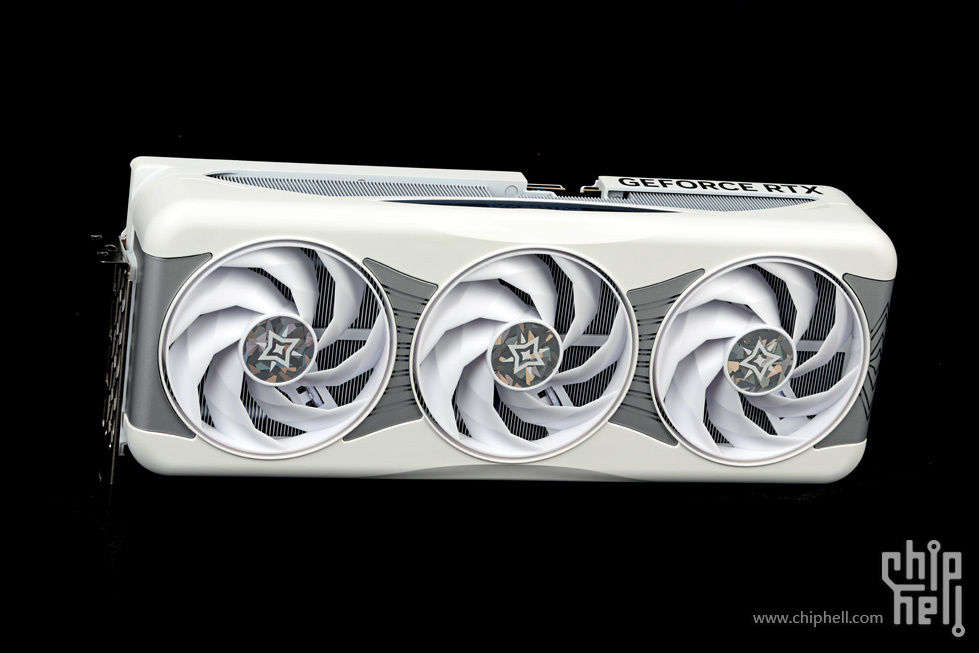

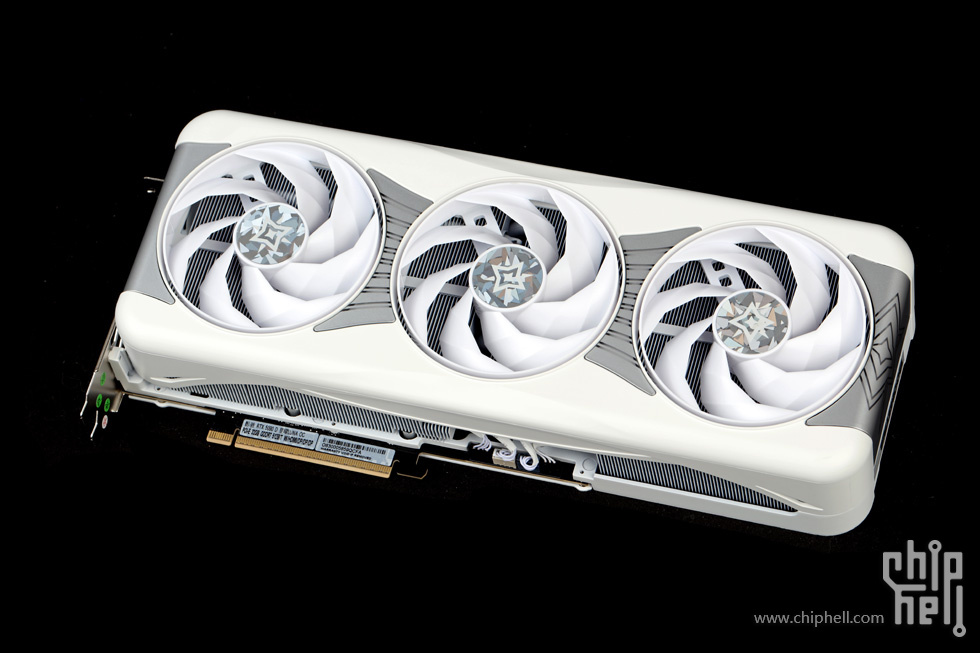

显卡正面.传统的三风扇开放式散热设计.

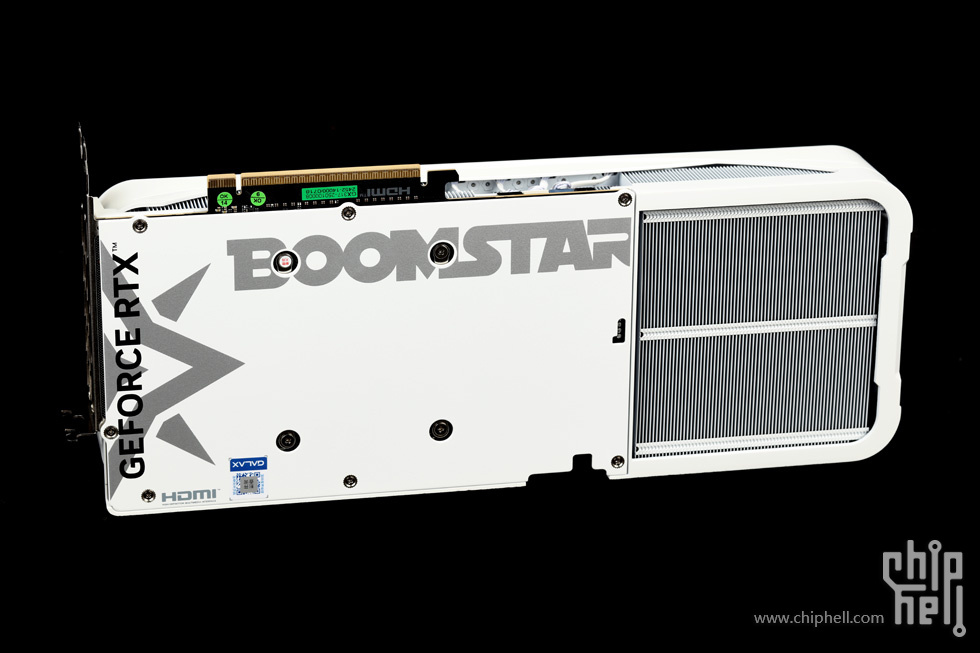

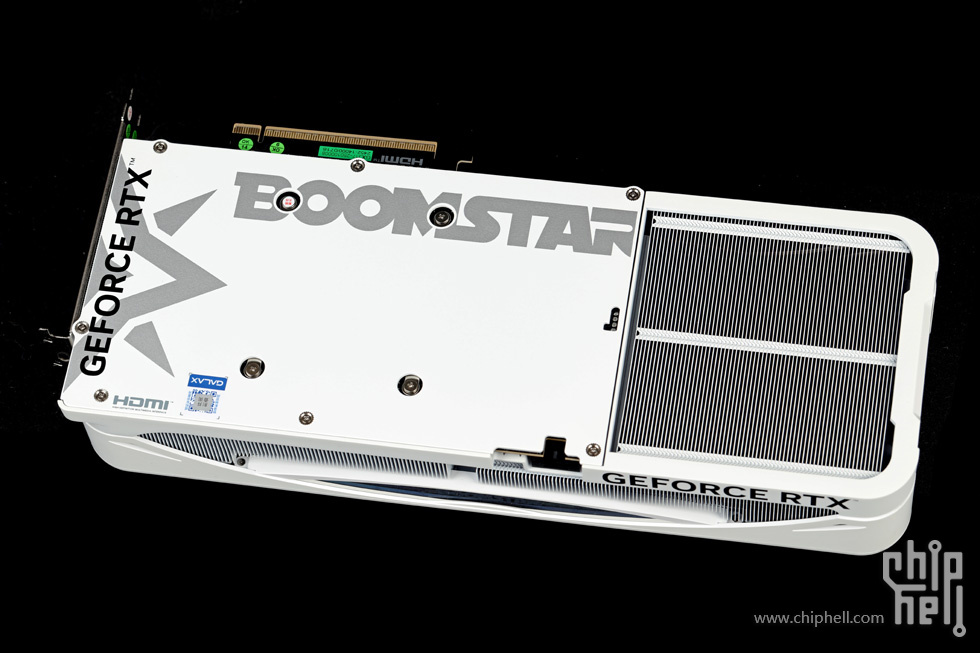

显卡背面.背板本身已配有星曜的Logo涂装作为装饰.

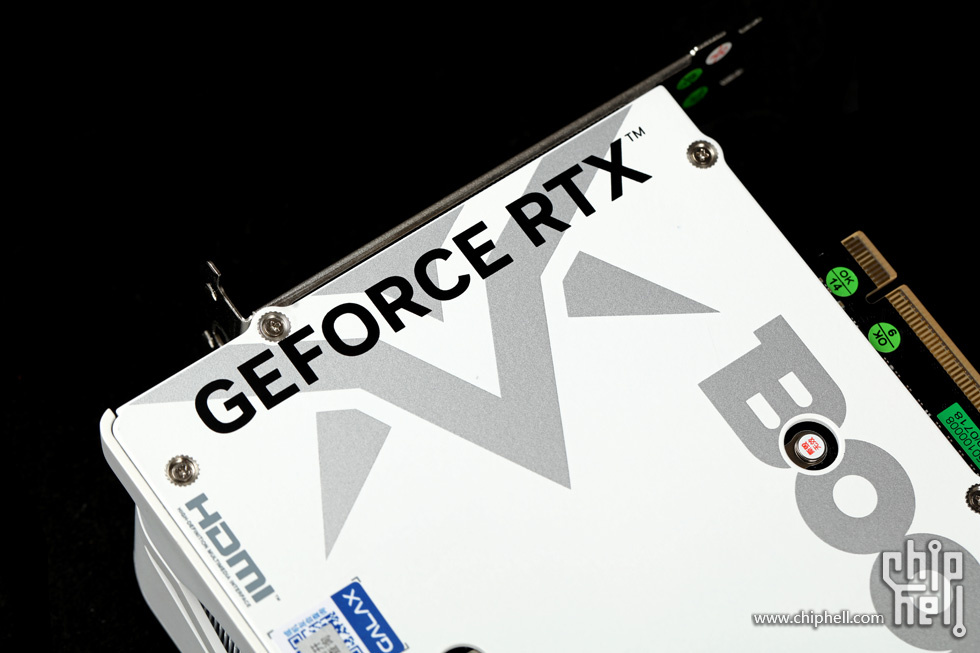

靠近挡板侧以大尺寸的半边星曜的图案Logo为底搭配GeForce RTX标识.

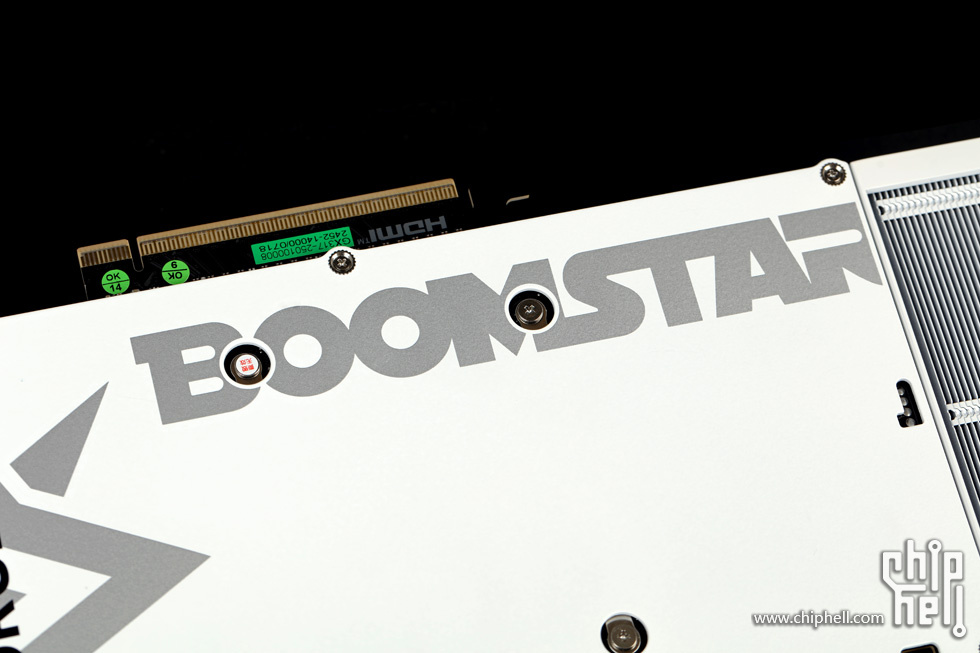

靠近金手指侧同样是以略超出边缘的排版风格展示文字版Logo.

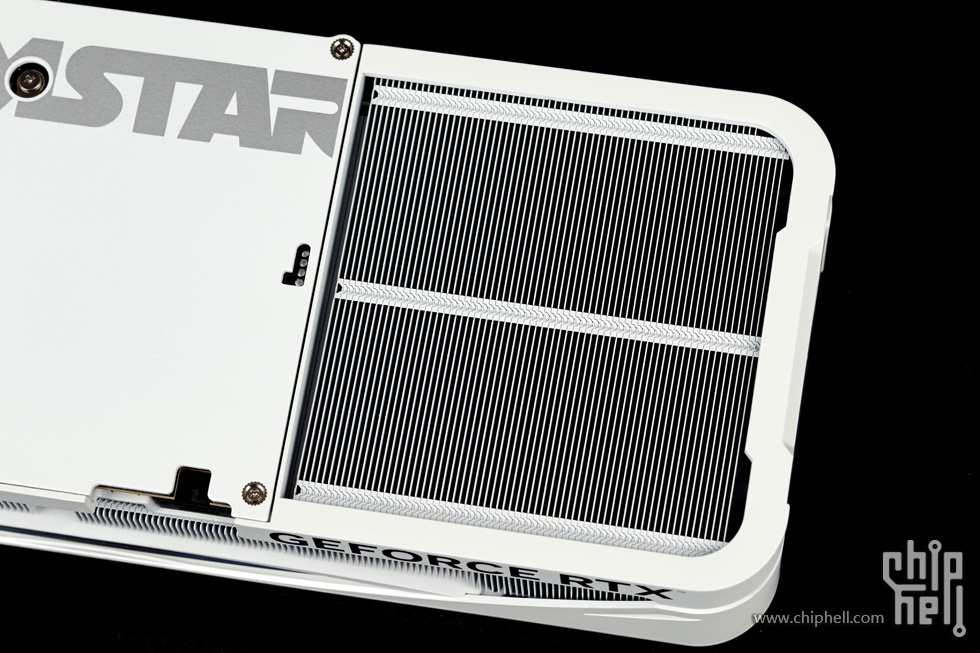

无遮挡的尾部通风区.

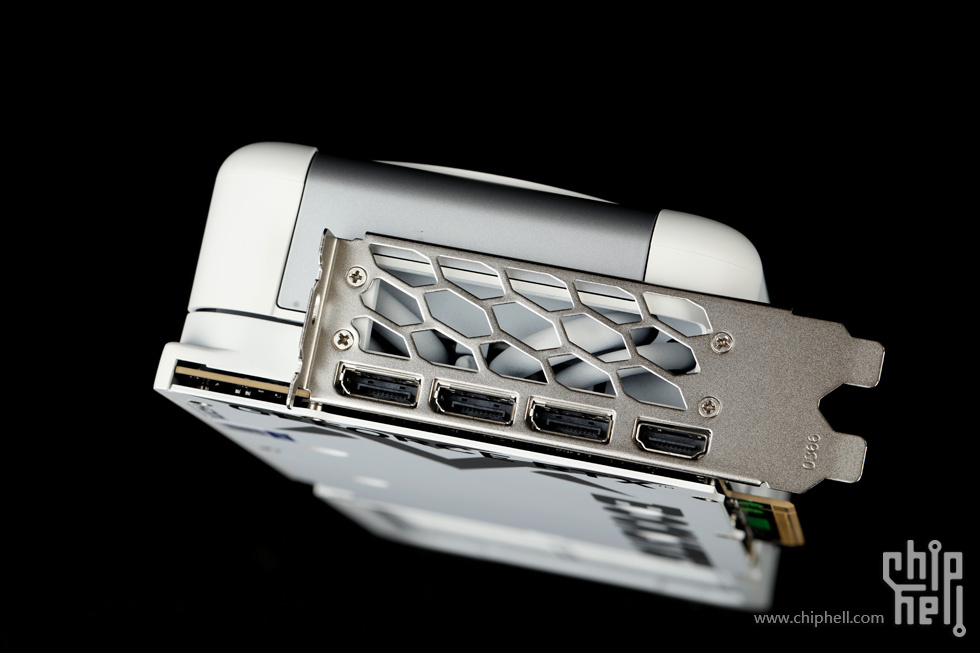

输出接口为标准的三个DP2.1b和一个HDMI 2.1b的组合.

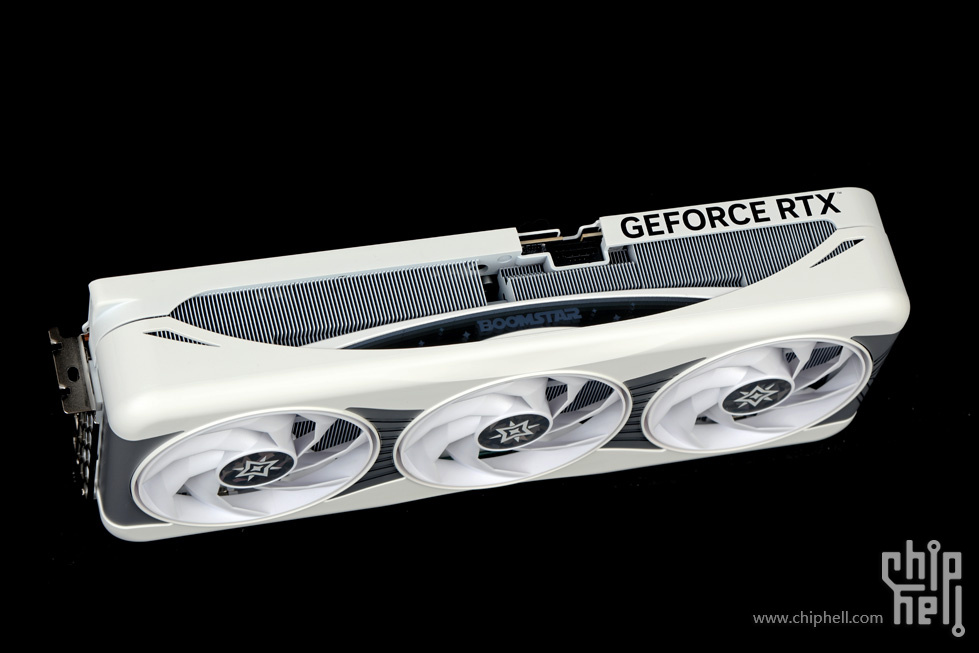

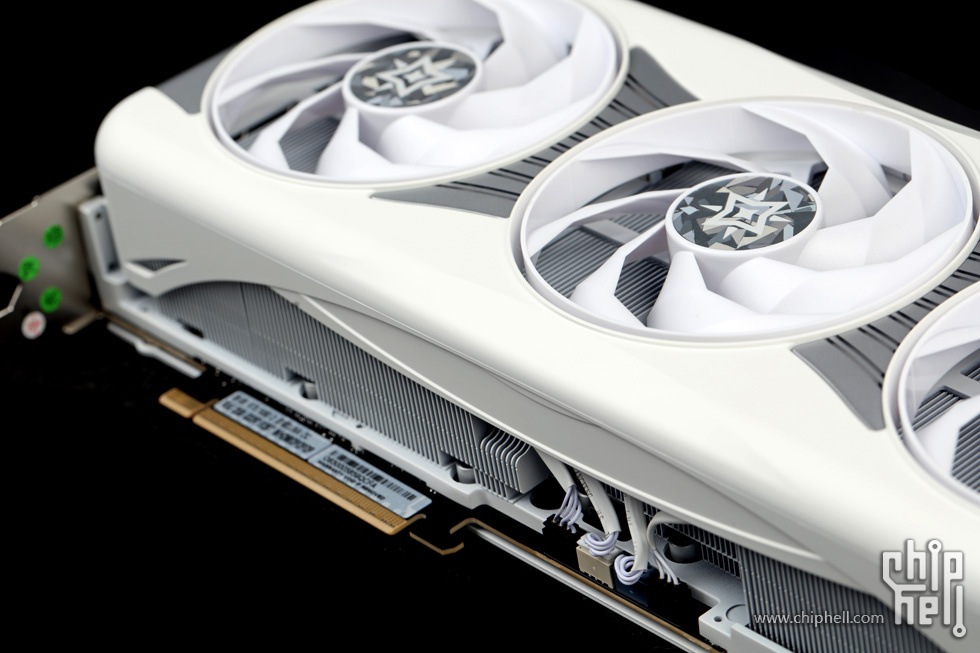

显卡顶部.

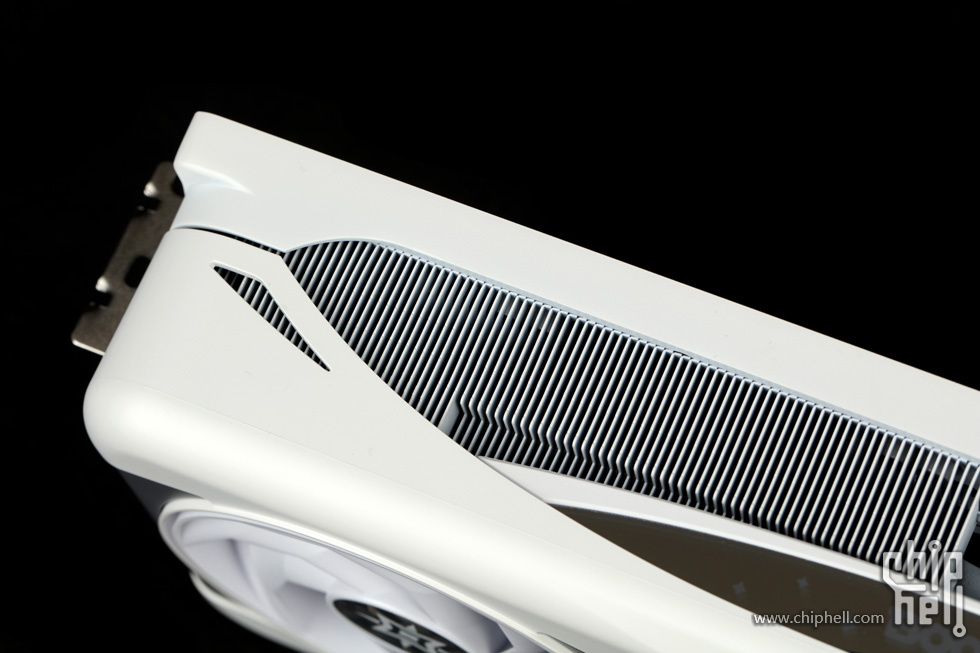

面板一侧以圆弧造型与中框的过渡形成包围式造型.并在两侧以额外的线条式小开孔为装饰.

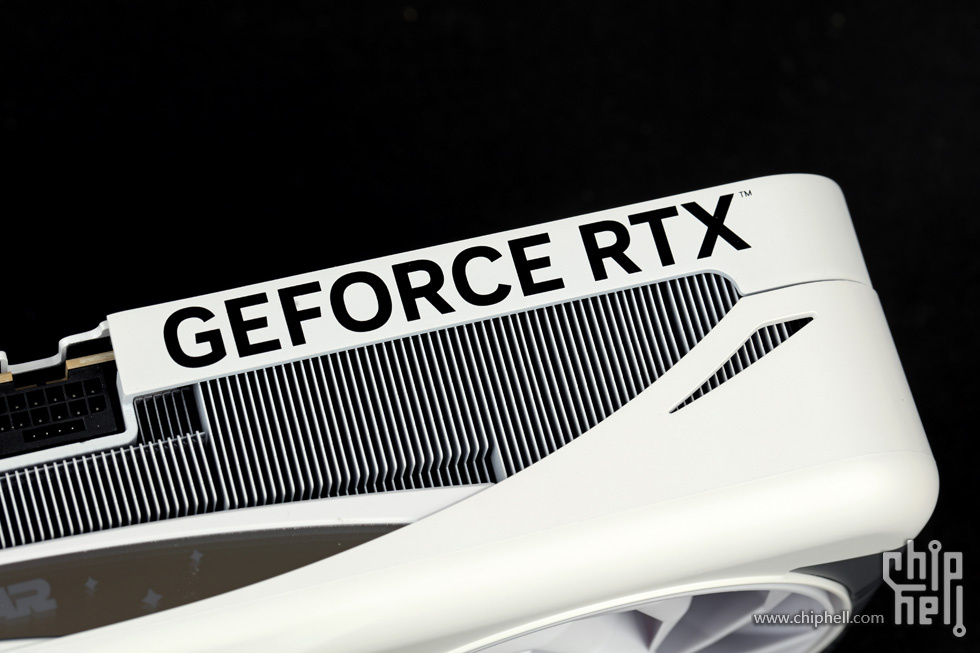

中框尾部的包围加固面展示GeForce标识.

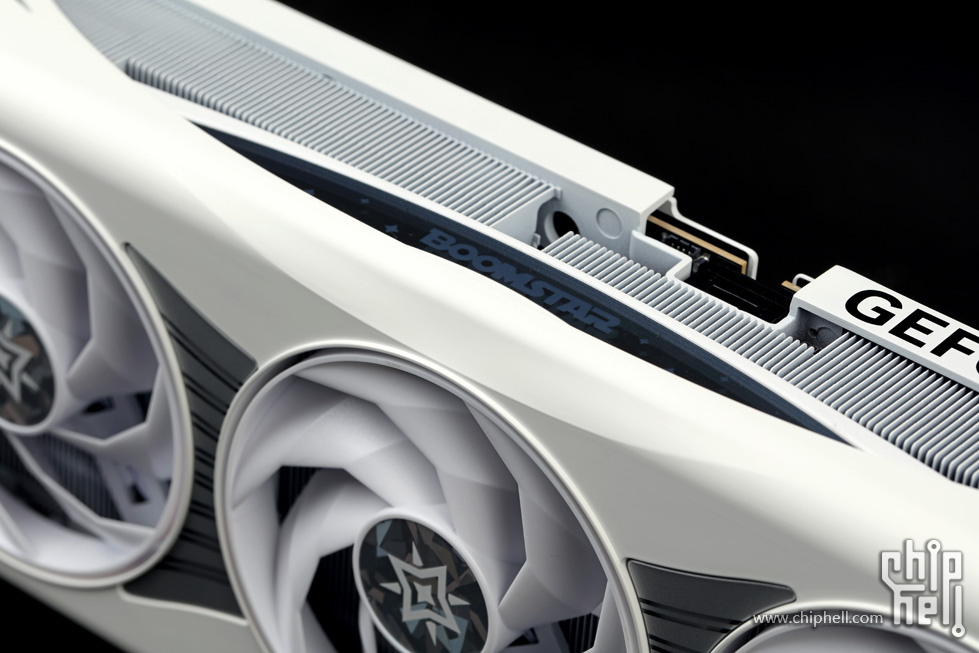

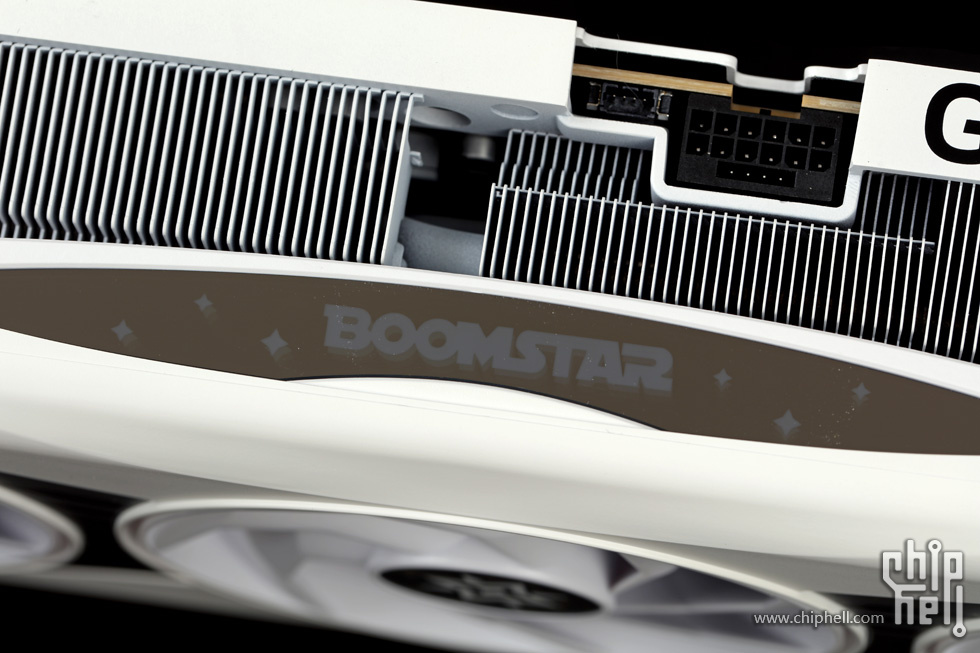

中心区域以反向的圆弧搭配镜面式装饰板
镜面饰板上配有星曜Logo和星星图案的点缀.

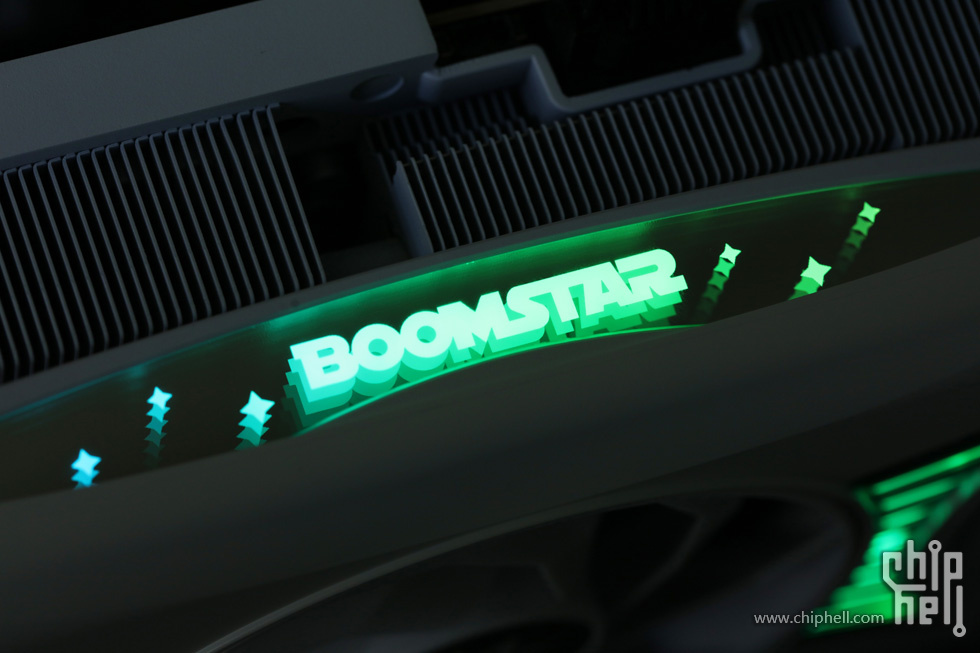

Logo和图案都带有RGB灯效.结合镜面形成反射叠影视效.

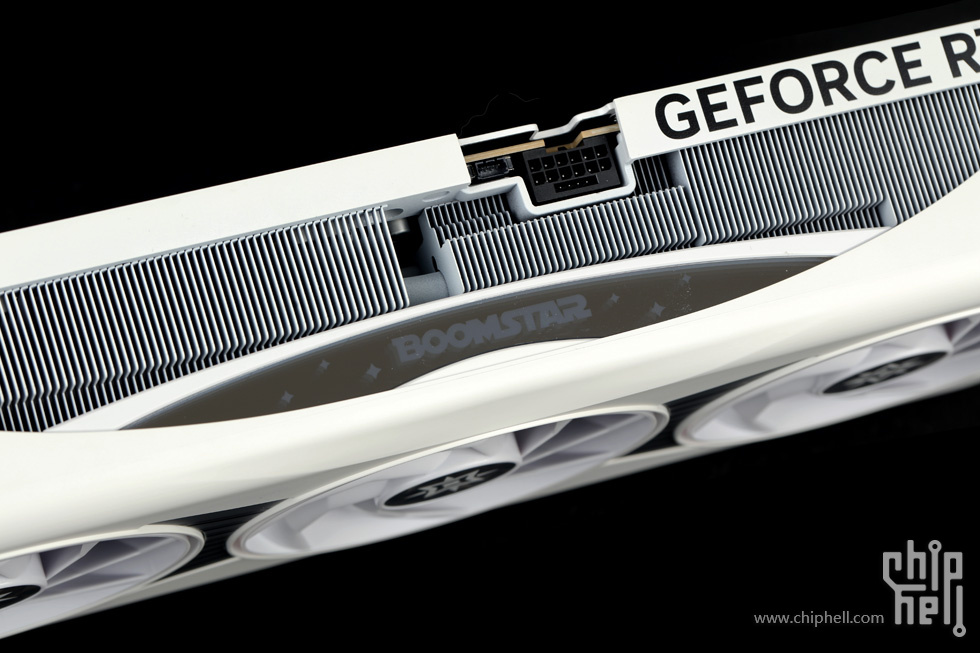

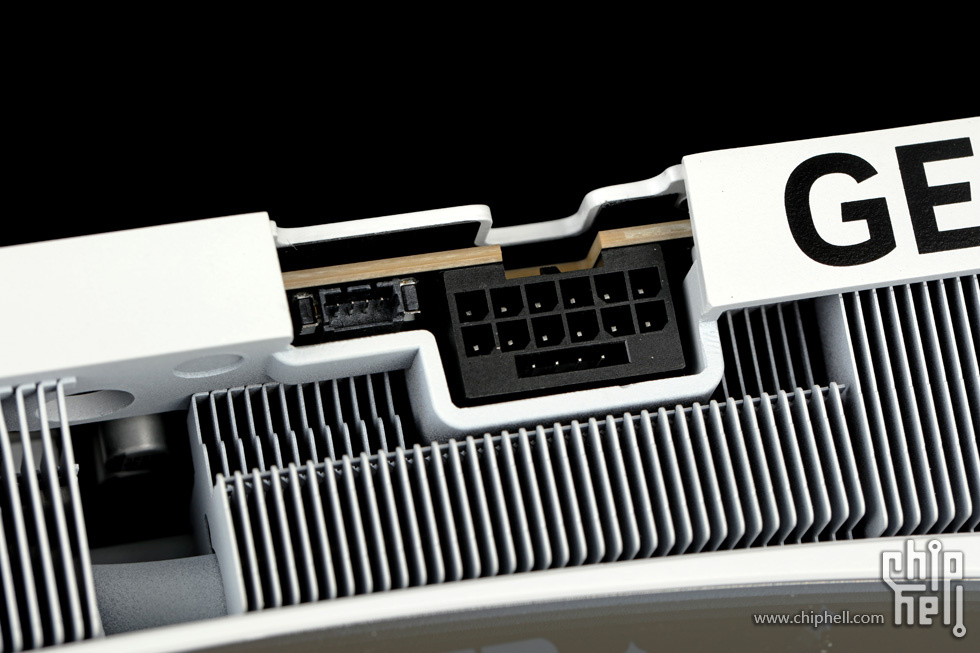

12V-2x6电源接口,反置摆放使卡扣在拆装时更容易按压和确认安装是否到位. 灯光同步接口则位于电源接口左侧.

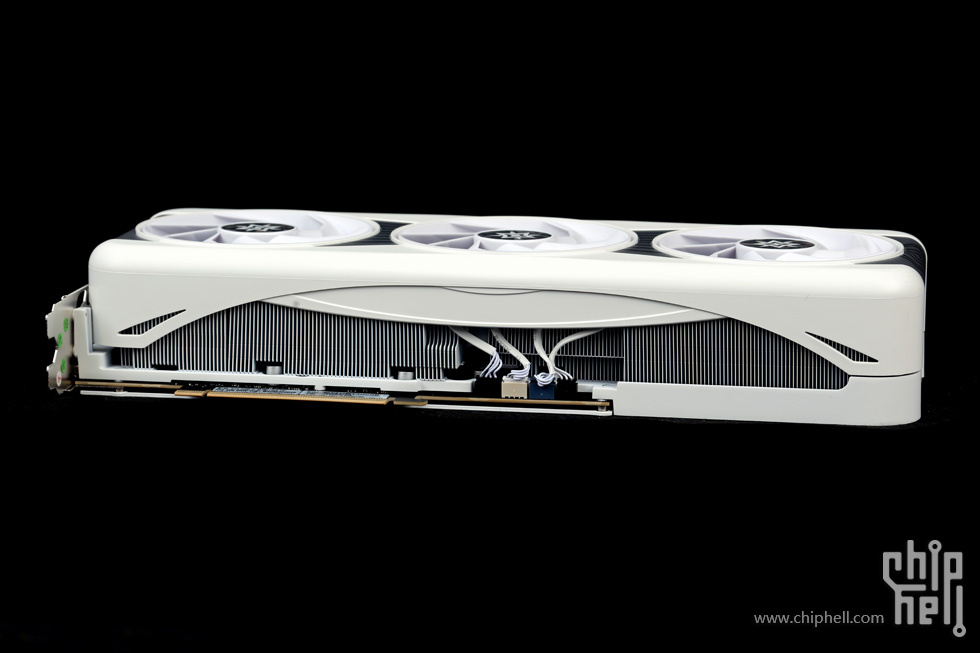

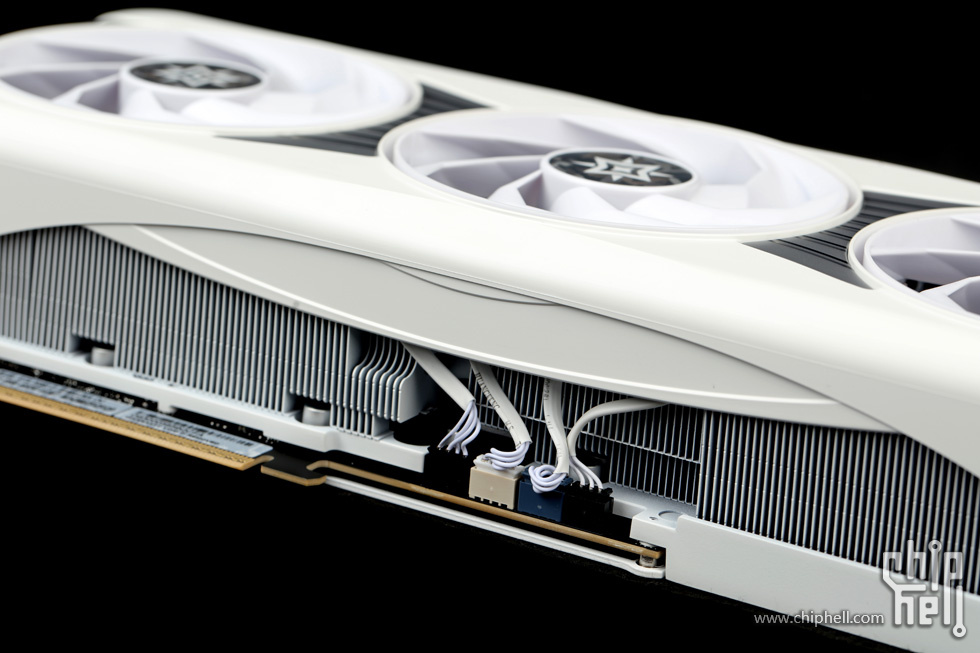

显卡底部.

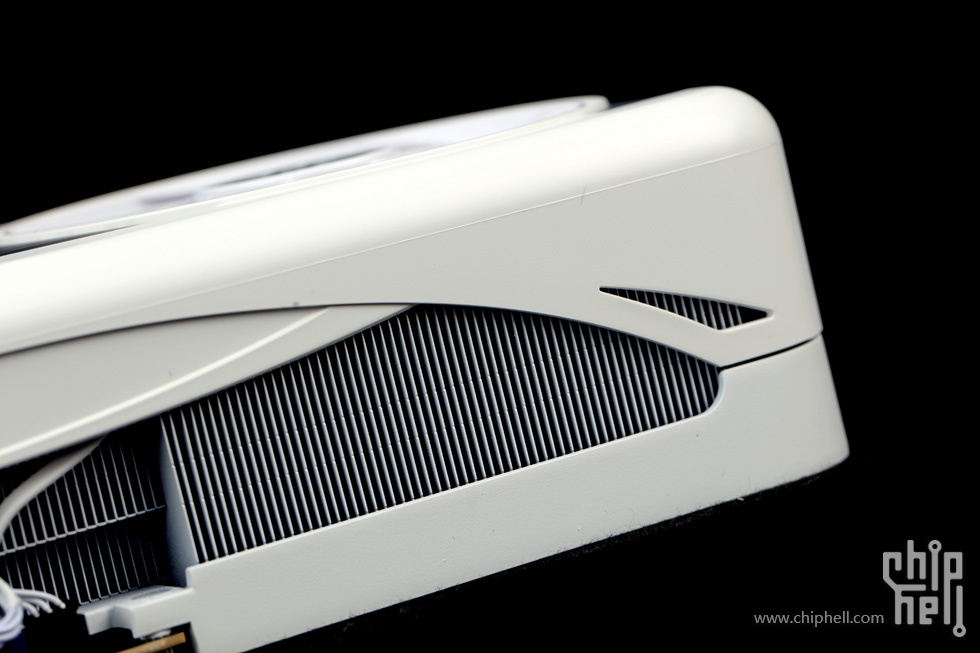

正面面板做了与顶部相同的圆弧造型和装饰挖孔.
显卡尾部.

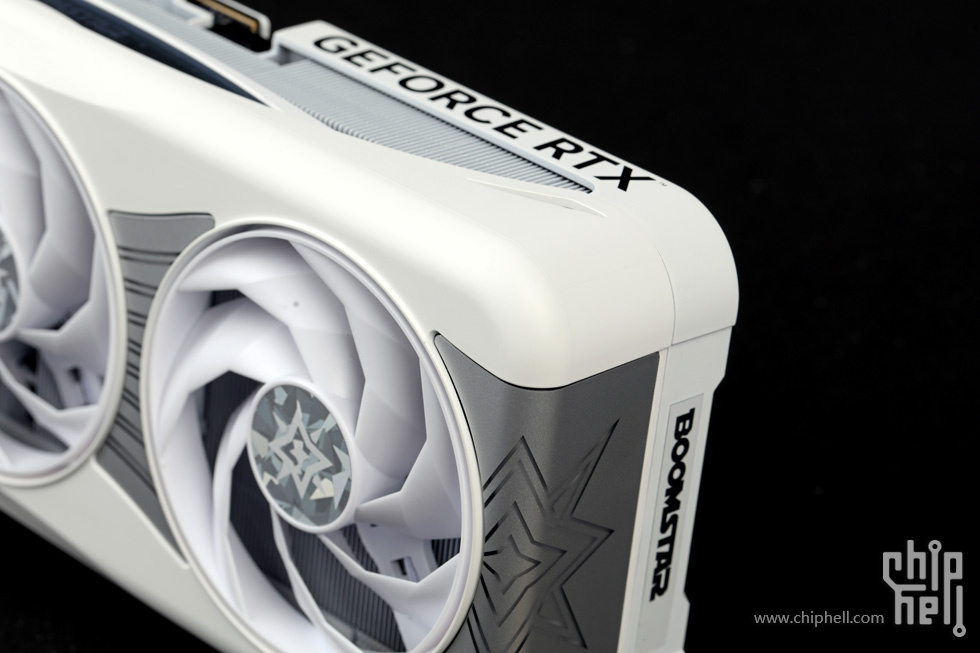

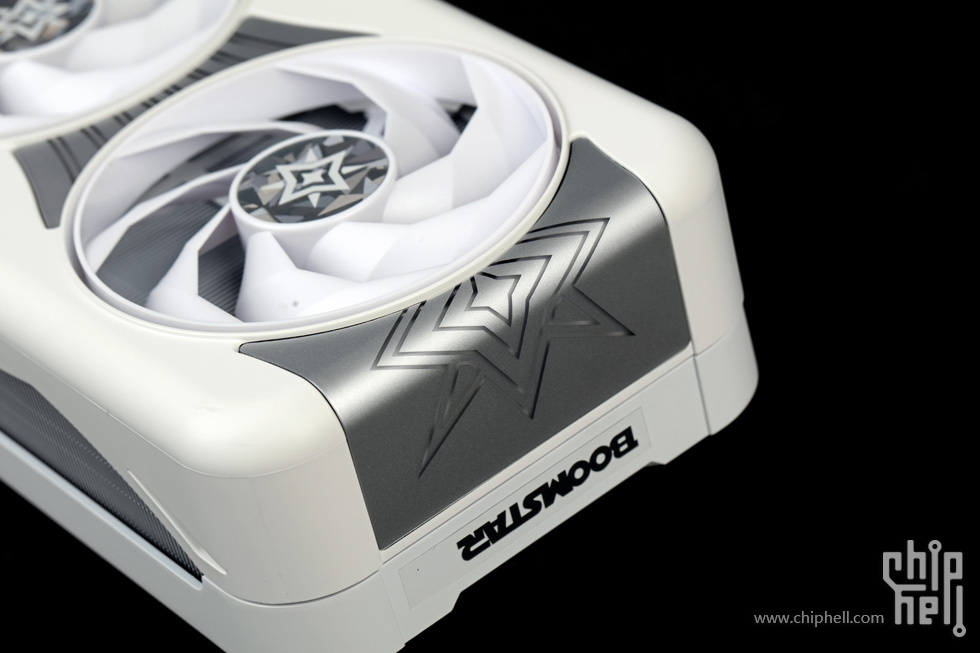

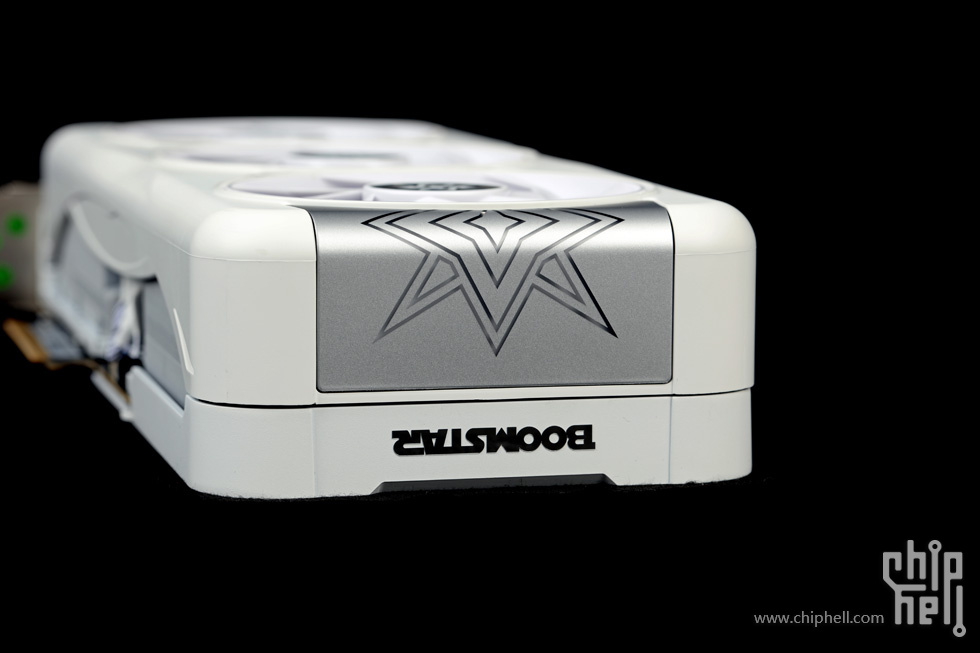

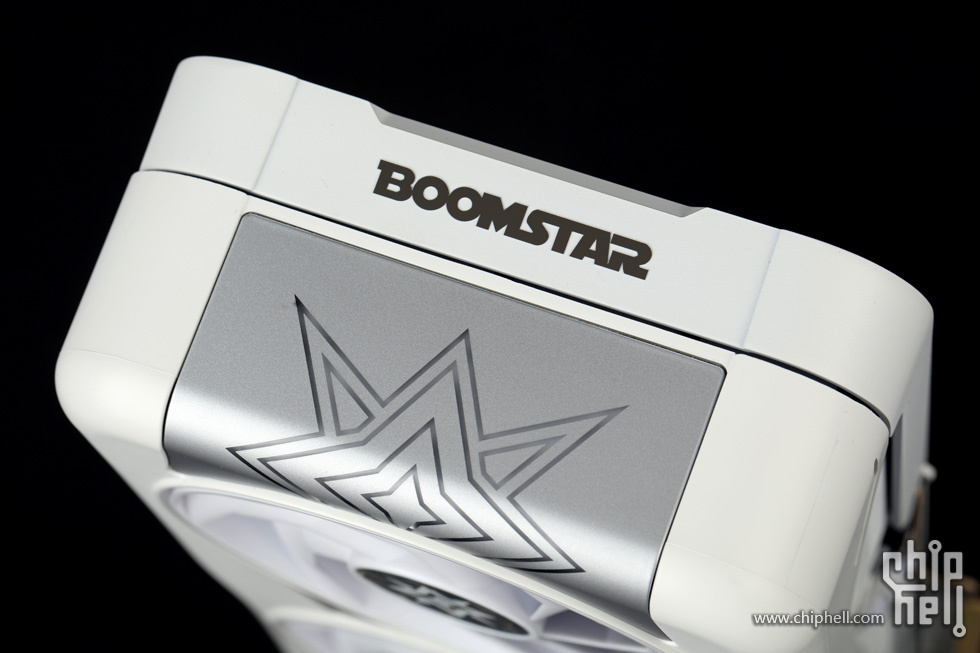

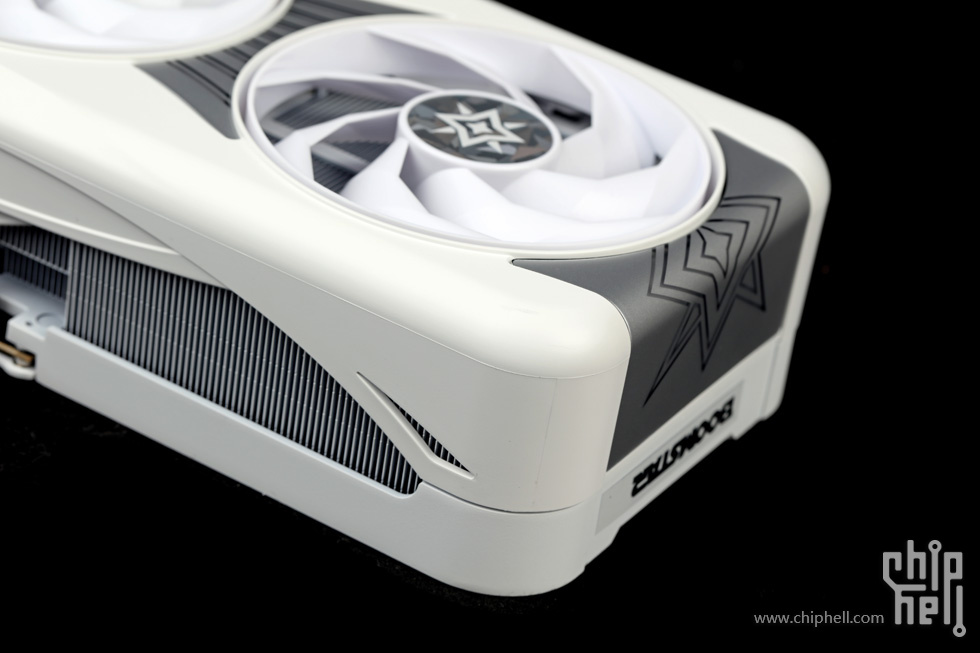

封闭式外壳设计.中框一侧配有星曜文字版Logo.而正面面板上则配合银色的饰面,将星曜的图形Logo以转角包边的形态作为展示.

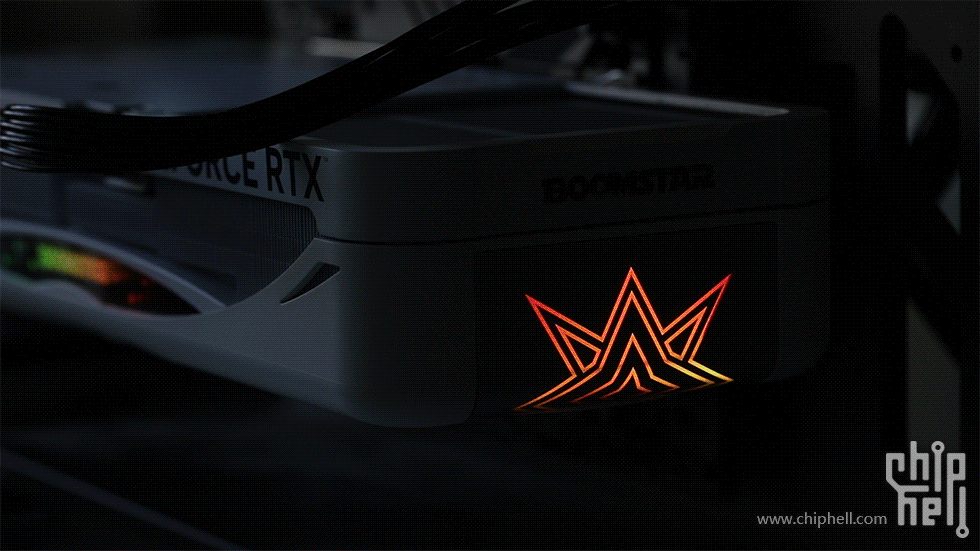

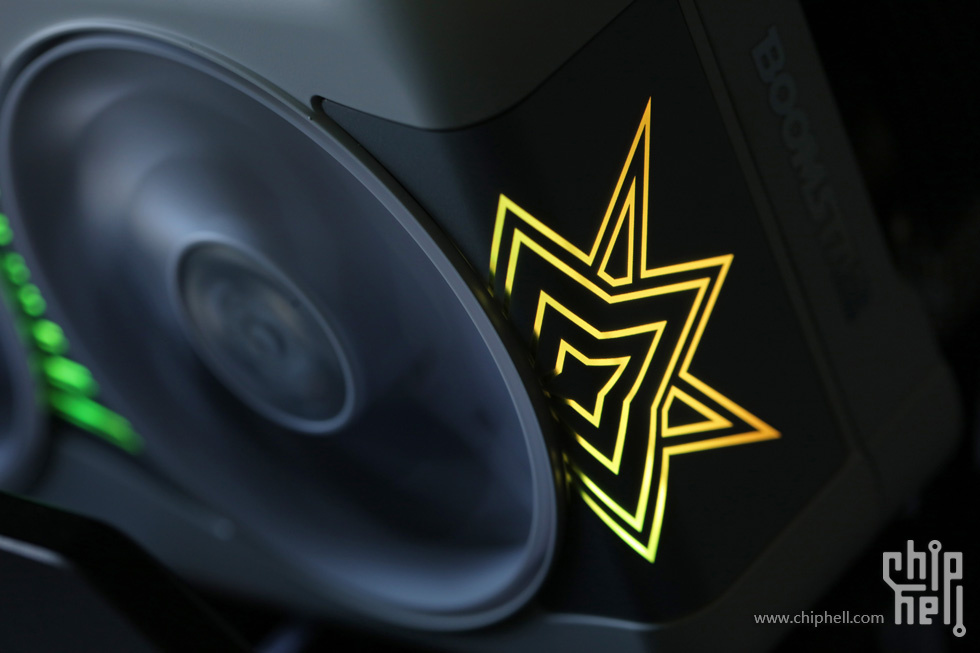

令人惊喜的是此处的Logo也带有RGB灯光效果.本身线条式的设计亦不显得杂乱.

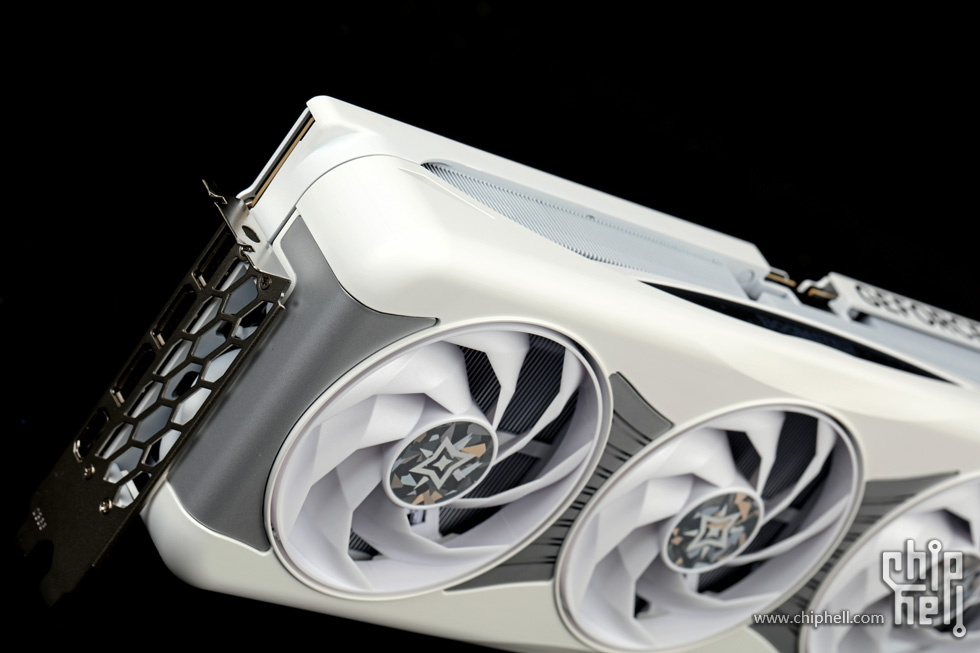

正面面板整体也是以圆润的造型处理结合配套的中框包裹了整卡.

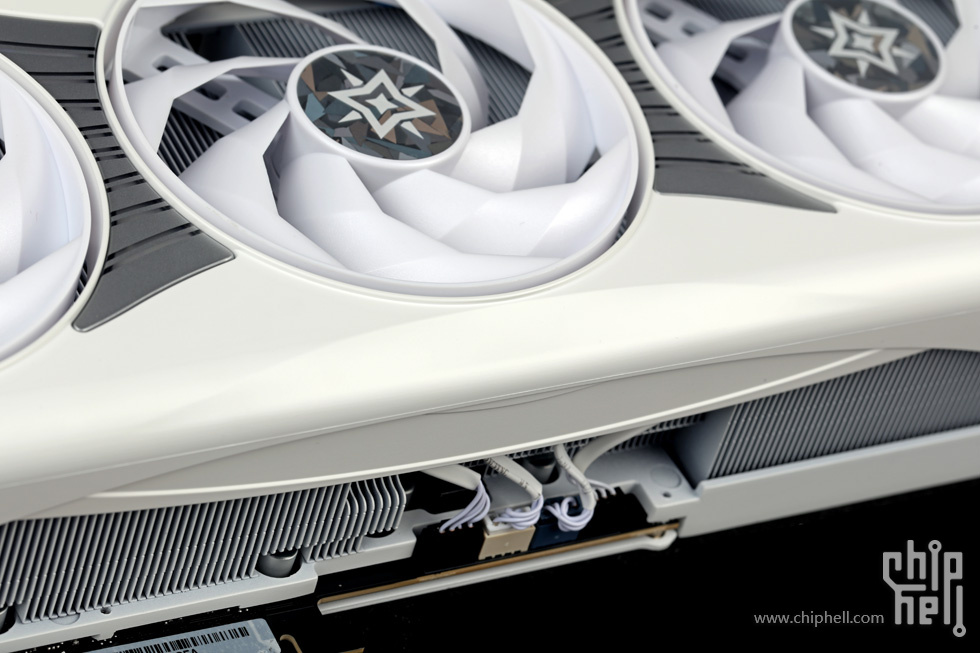

边角和边缘均为大角度圆弧处理.
正面上下中心区域再以反向的圆弧搭配.

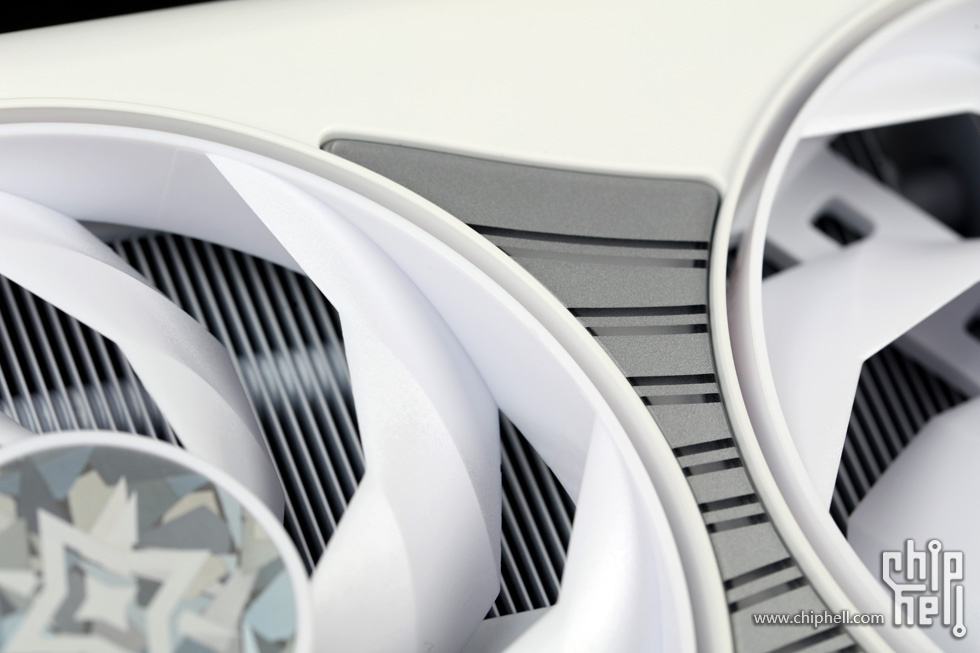

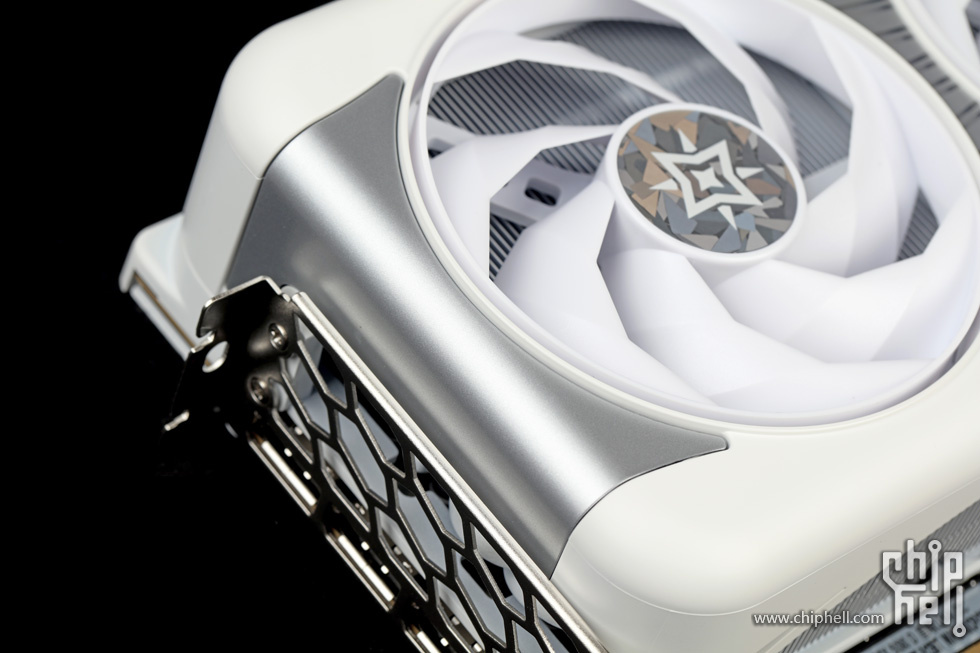

横向的中心区域搭配延展到头尾两侧的银色包裹饰片.

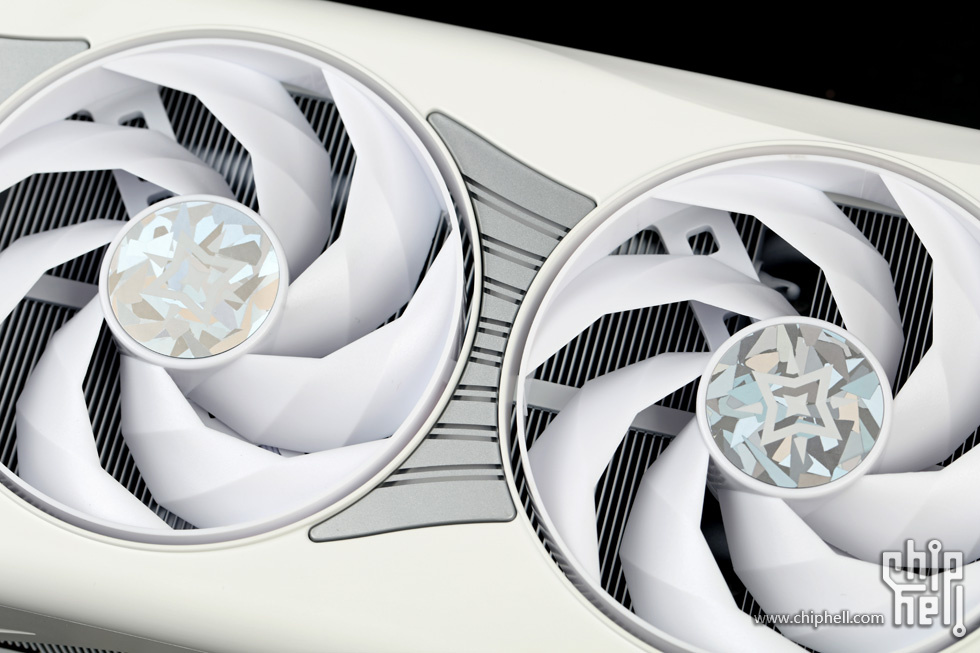

中间风扇两侧的过渡装饰图案显然也有借鉴影驰自家名人堂HOF Logo的成分

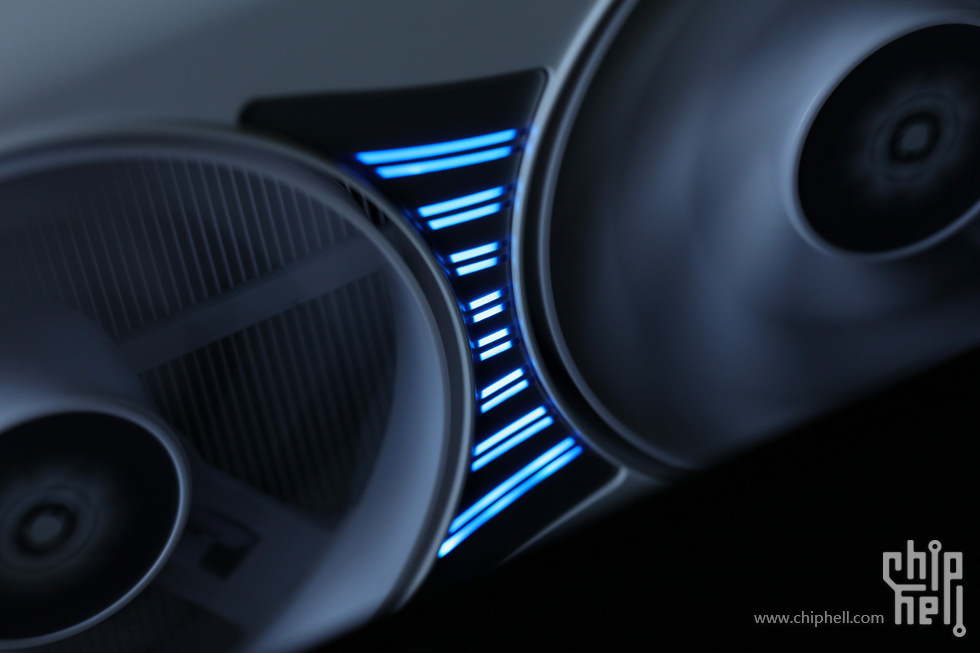

线条内亦藏有RGB灯效.

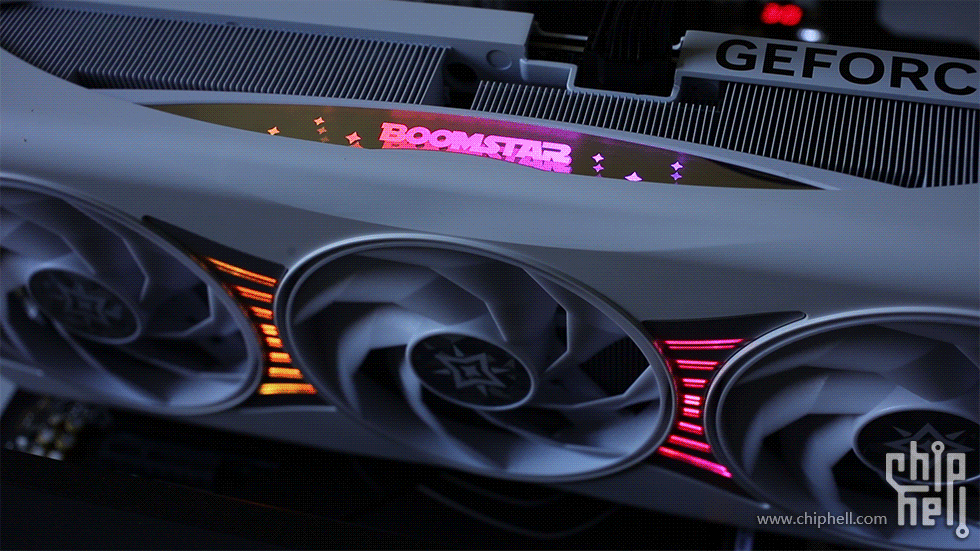

整卡的灯光动效.

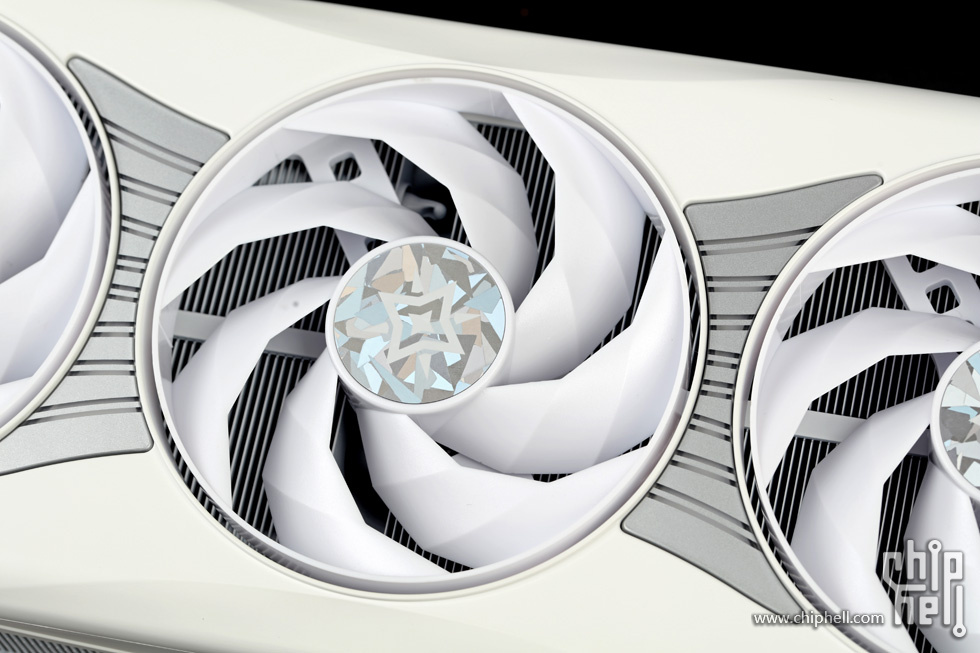

风扇配置为三把相同的七叶风扇.

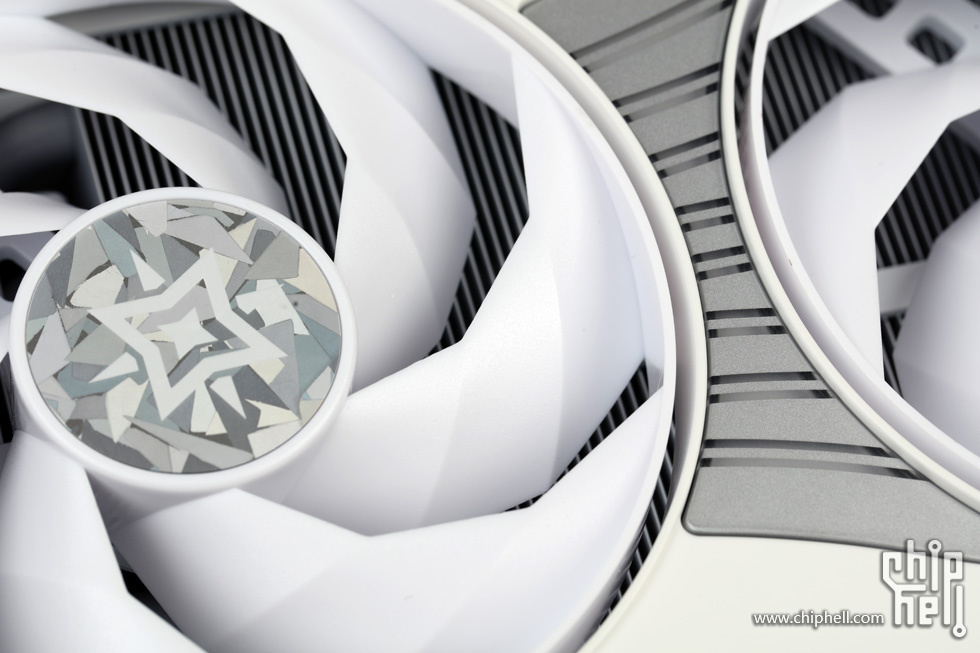

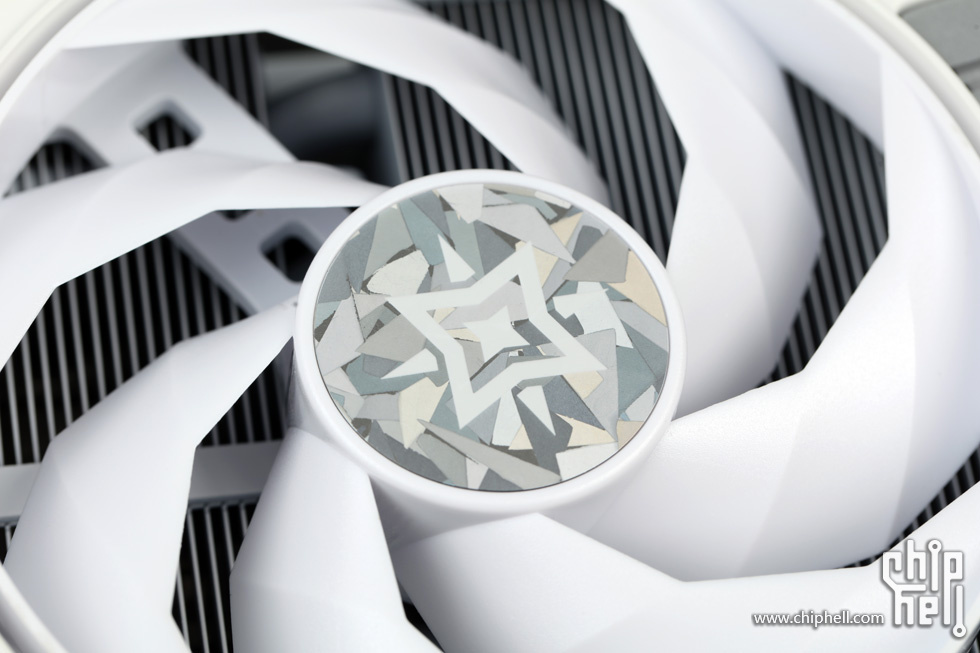

轴心以星曜图案Logo搭配宝石反射风格的底图为装饰.
连框式扇叶.
三段式弯折的特殊扇面造型.

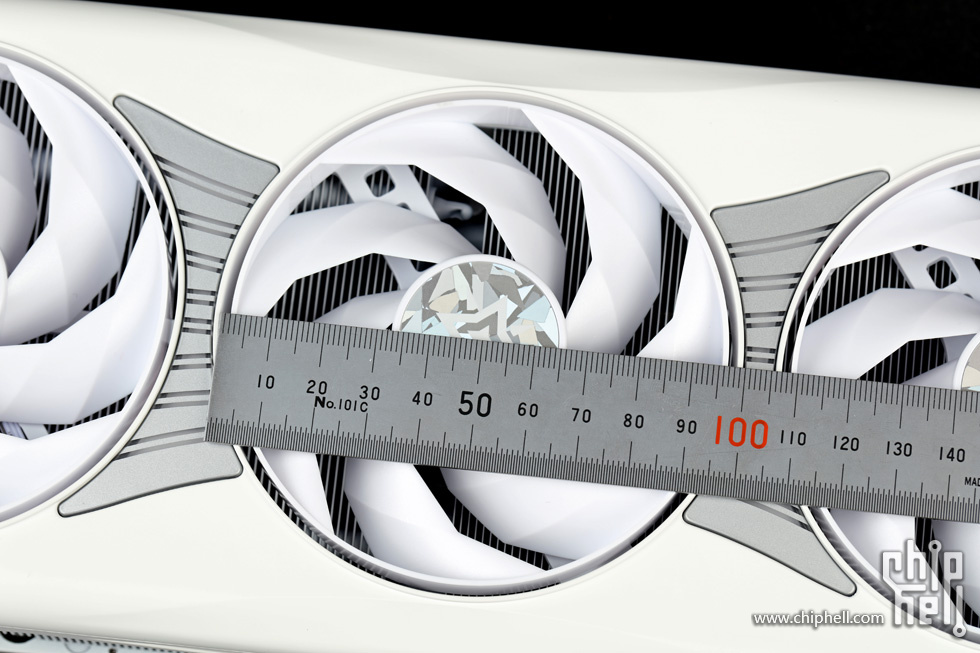

风扇直径尺寸规格为100mm.

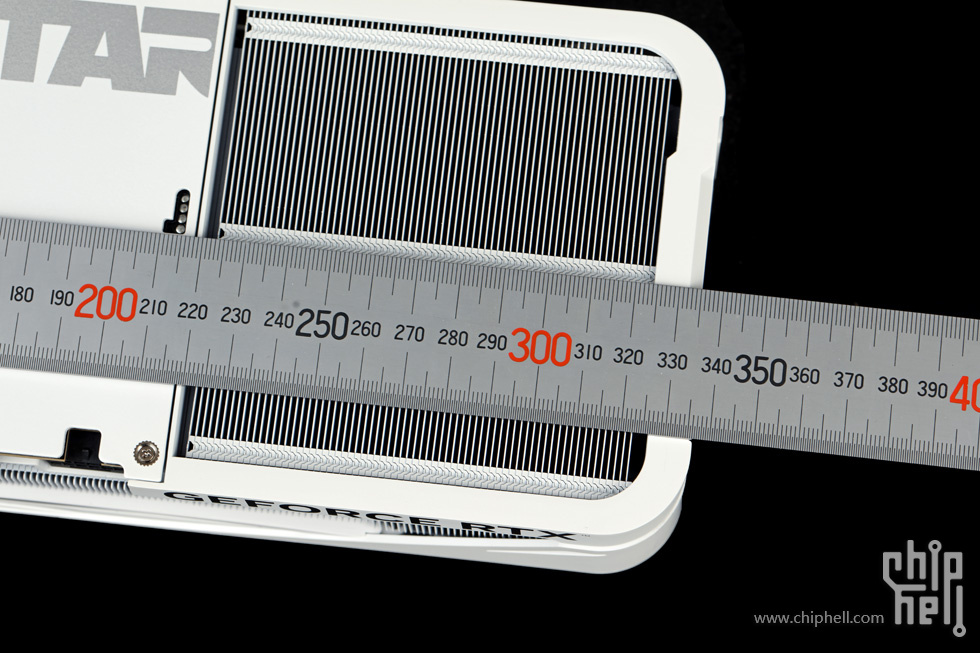

显卡长度(不含挡板)约336mm.

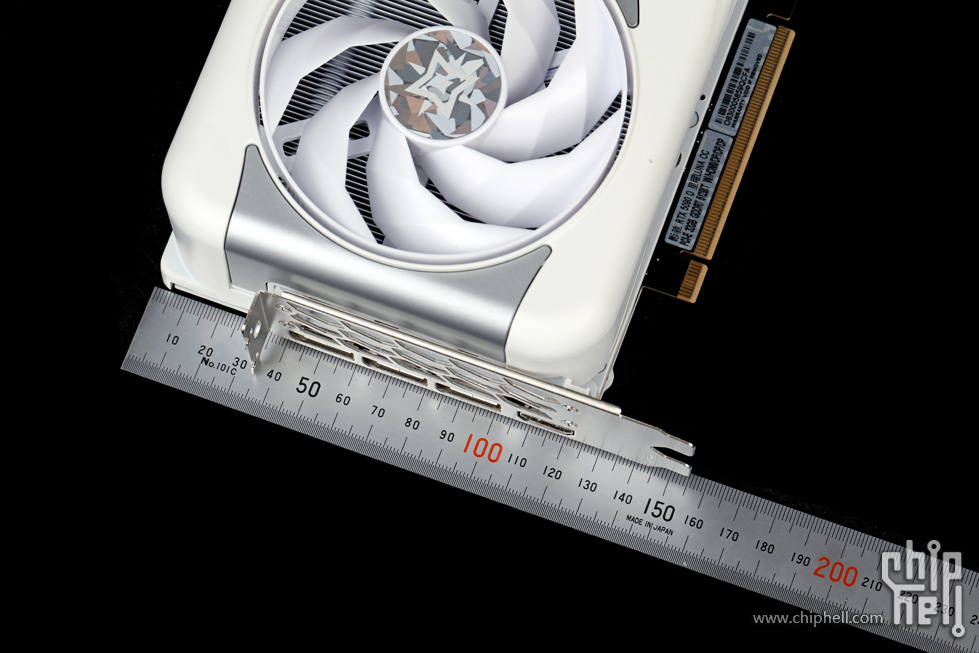

高度(含挡板)约155mm.

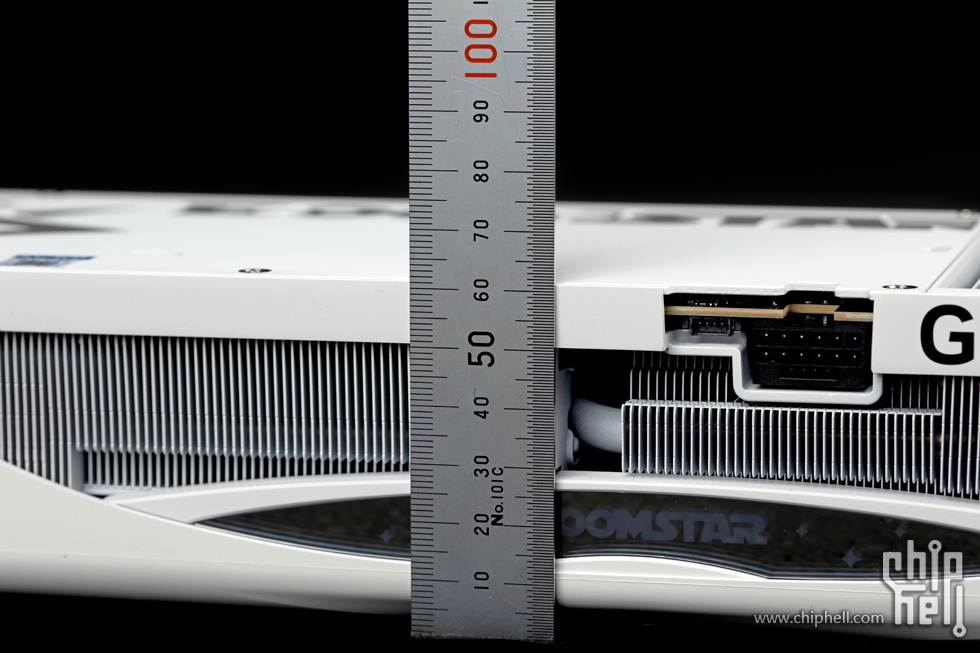

厚度约61mm.

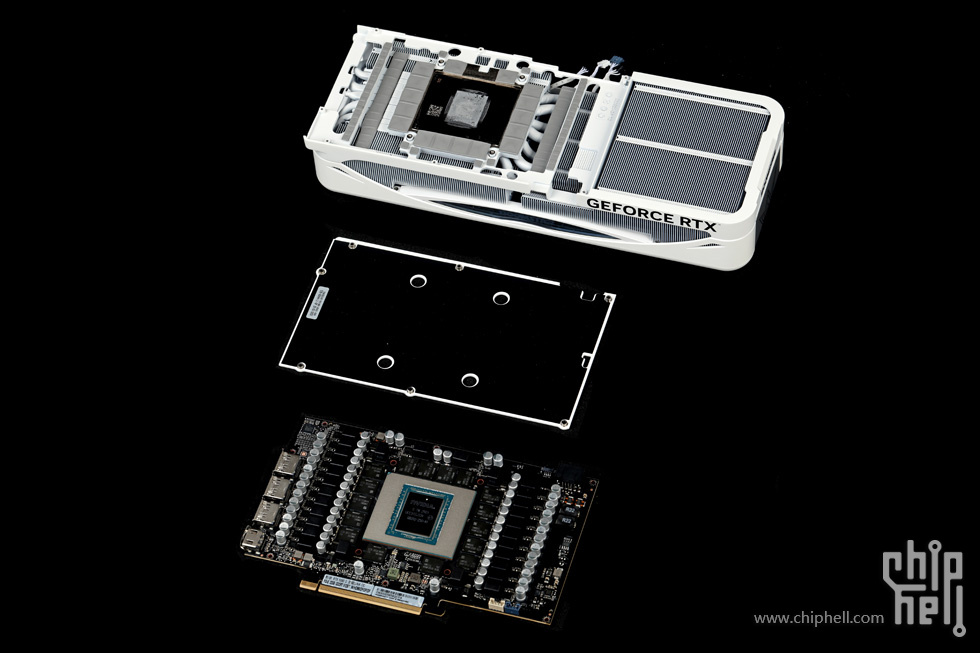

整卡分解.

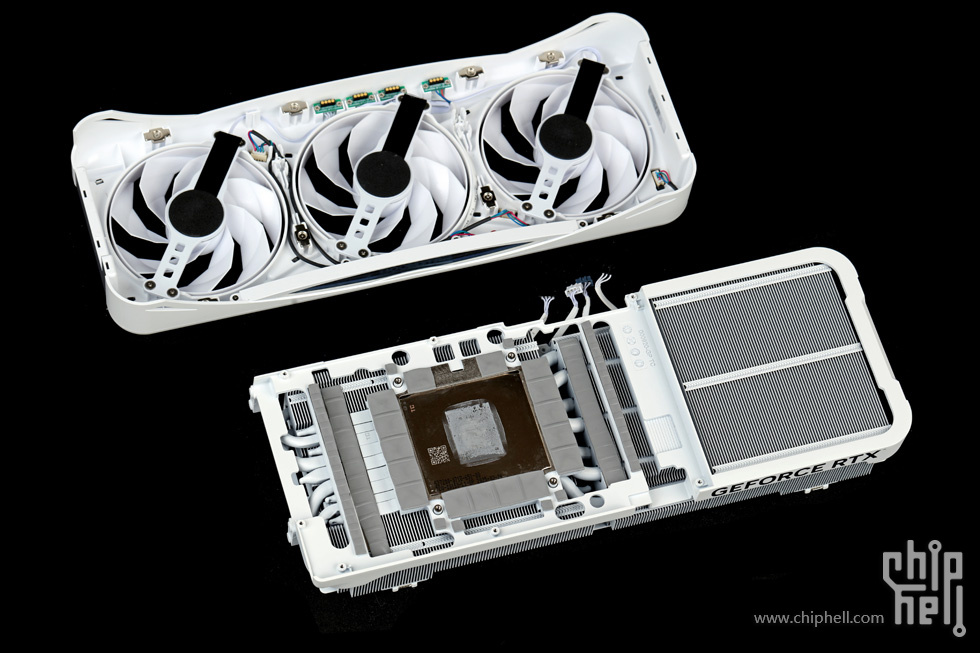

分解风扇面板和散热片模块.

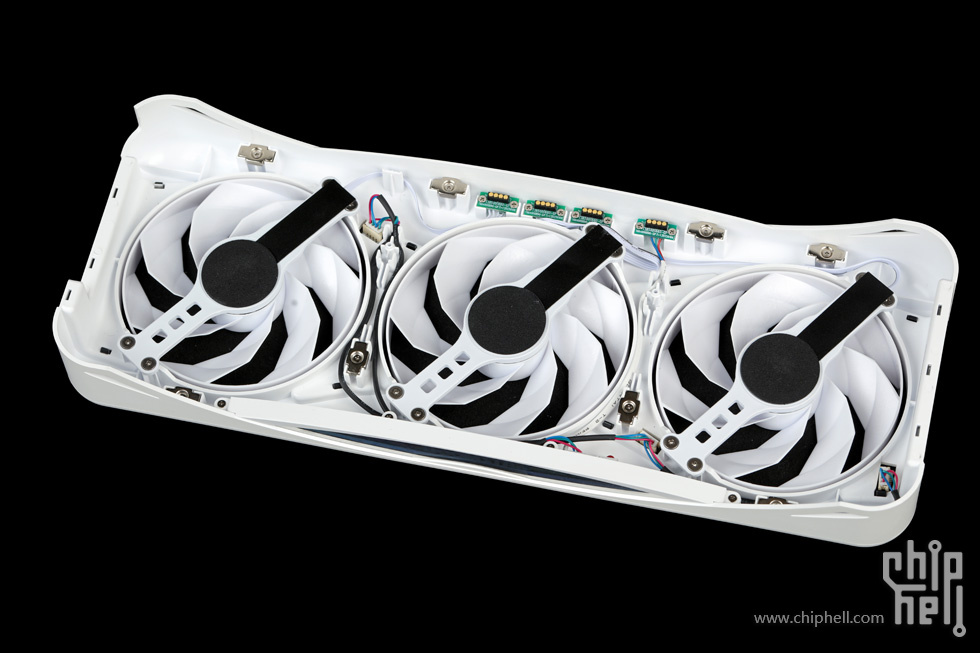

正面面板内侧.

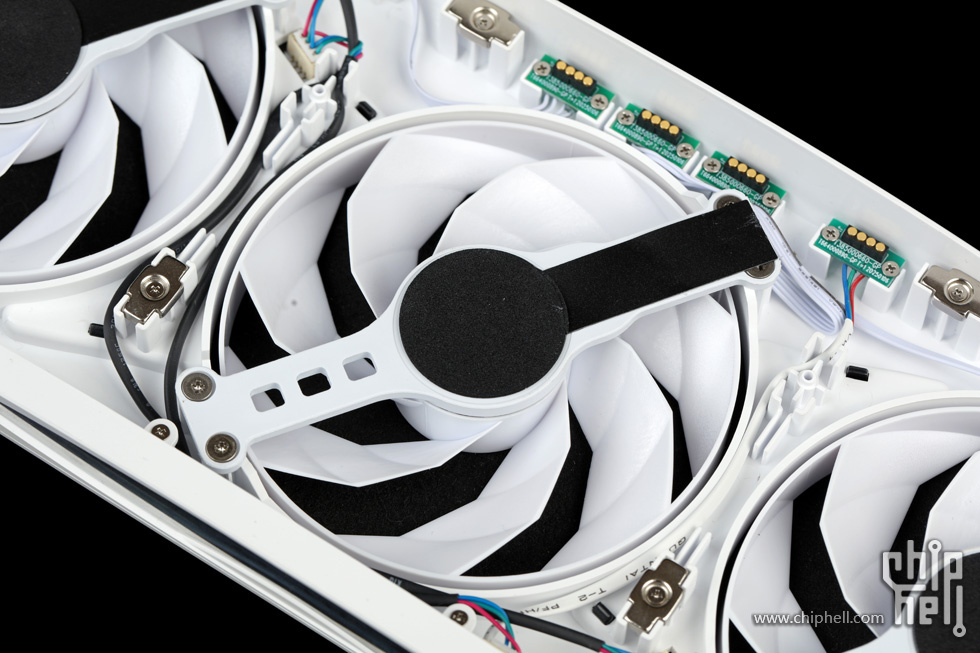

风扇固定架与缓冲填充.

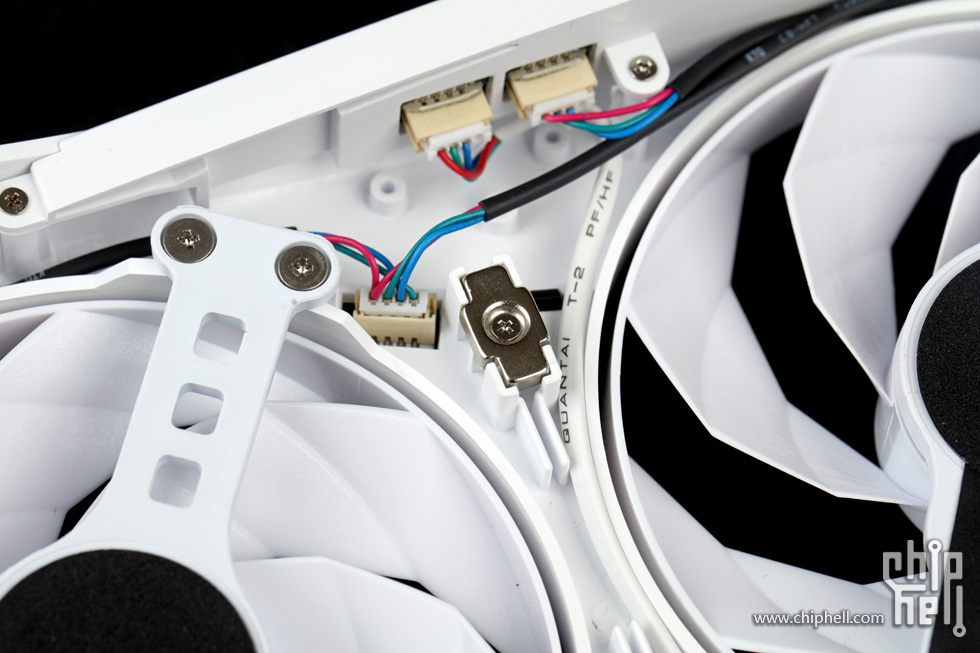

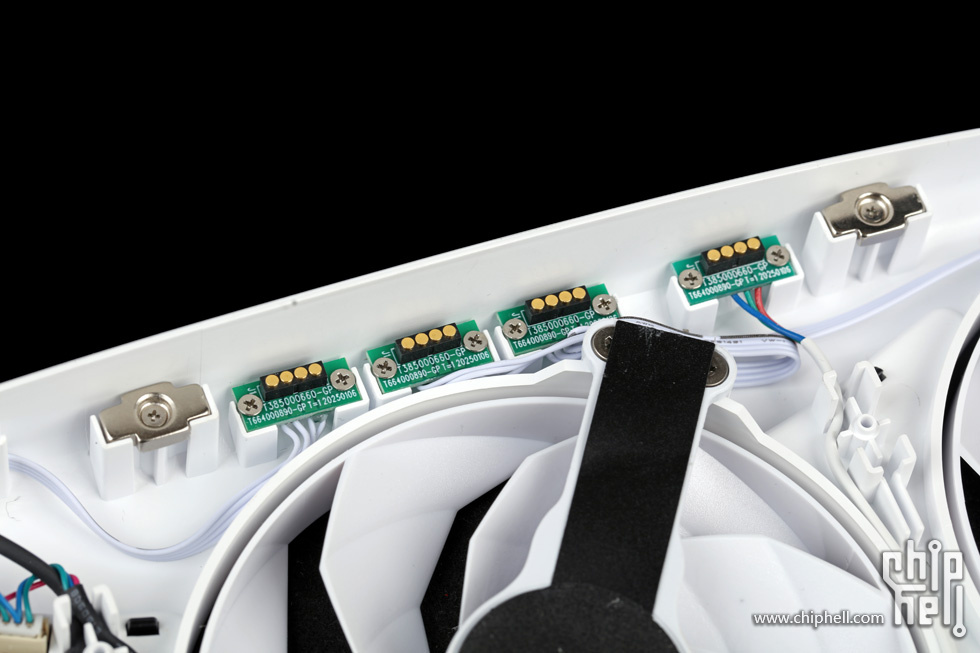

框架内集成风扇和灯板的接线座和提供磁吸固定的磁铁.
风扇与灯条接线最终集中到触点式的接口上.
主散热片模块正面.紧凑的两段式散热片排列.散热片和热管为美观均做了白色喷涂.

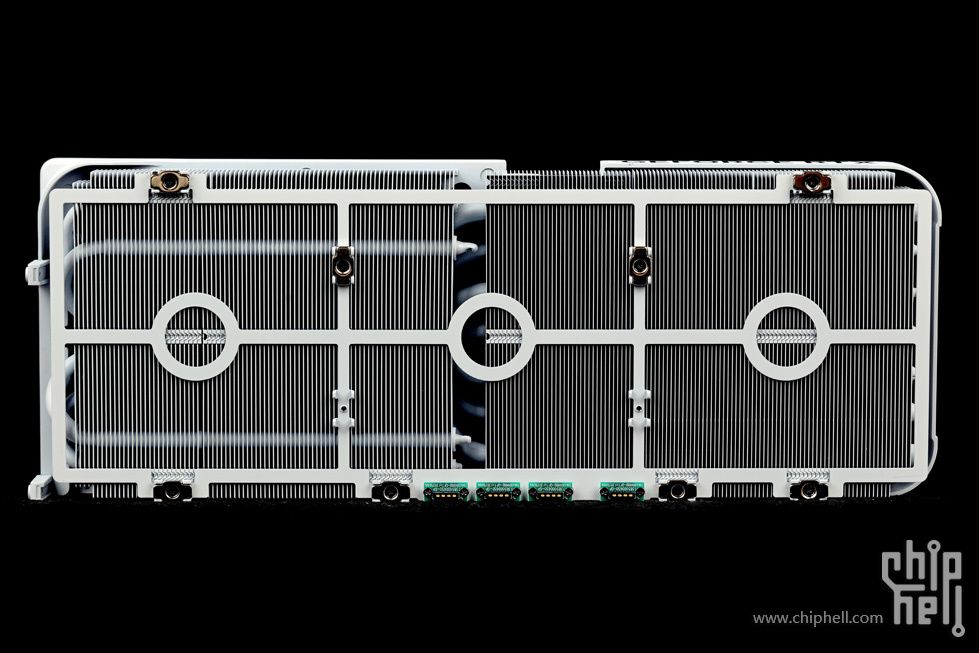

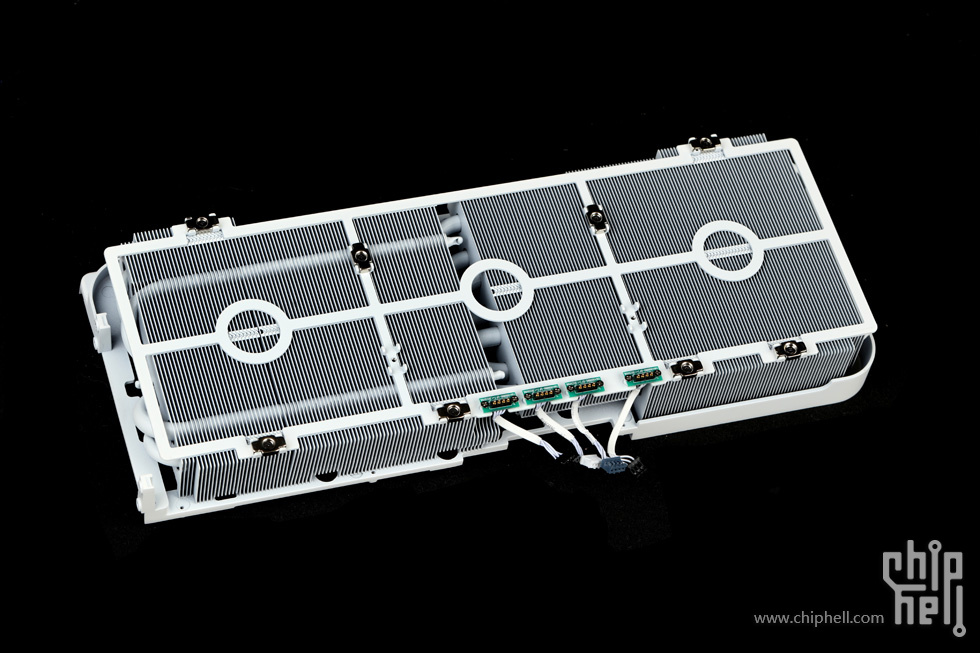

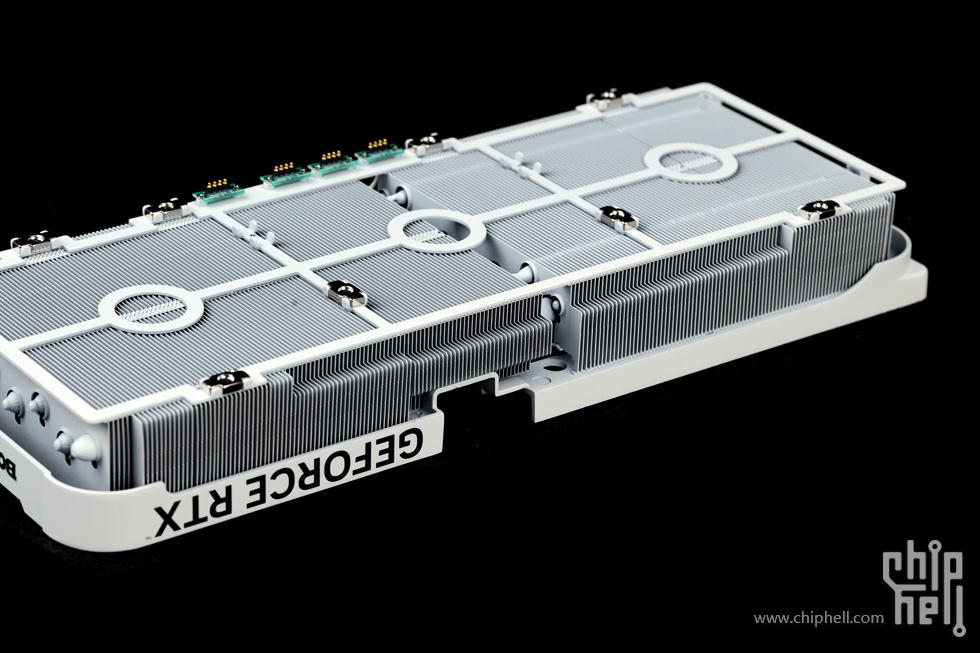

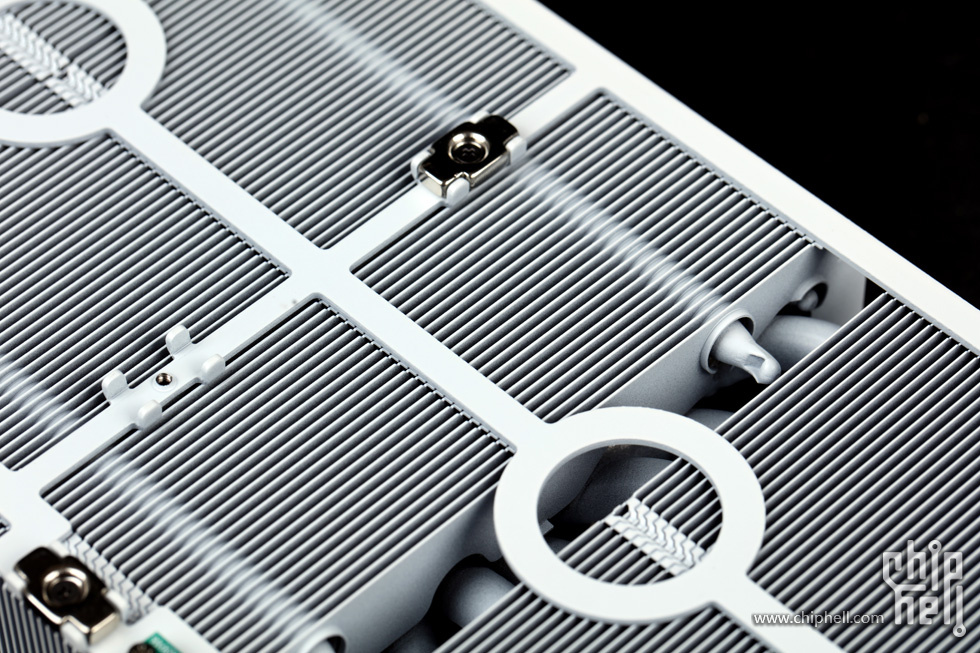

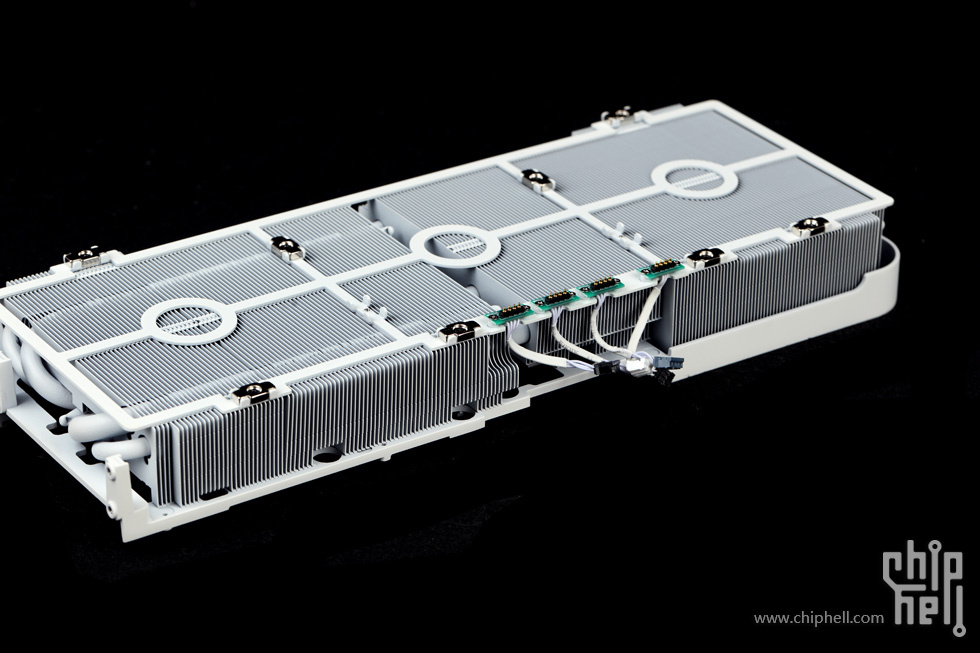

正面覆盖框架.并在八个不同点位配备磁铁以配合磁吸式面板的固定.

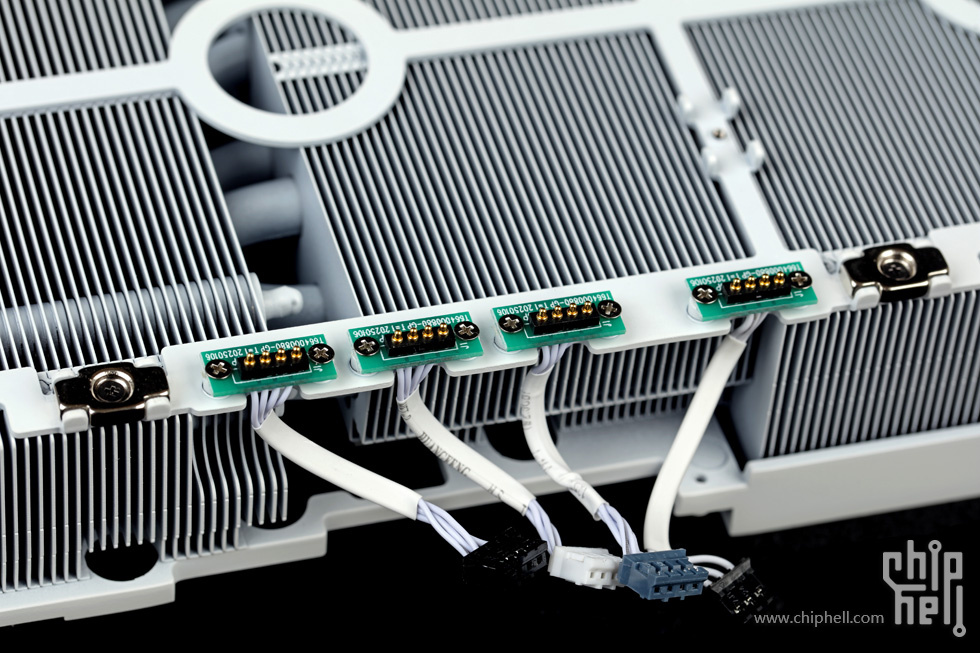

触点式的风扇与RGB接线座同样固定在正面框架内.并引出连接到显卡上的接线与接口.

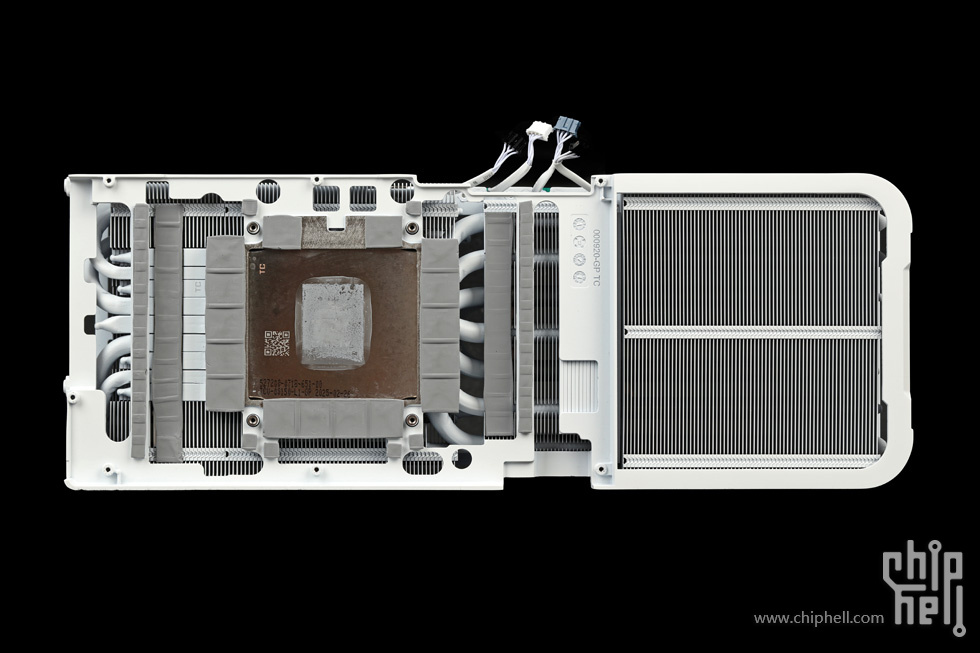

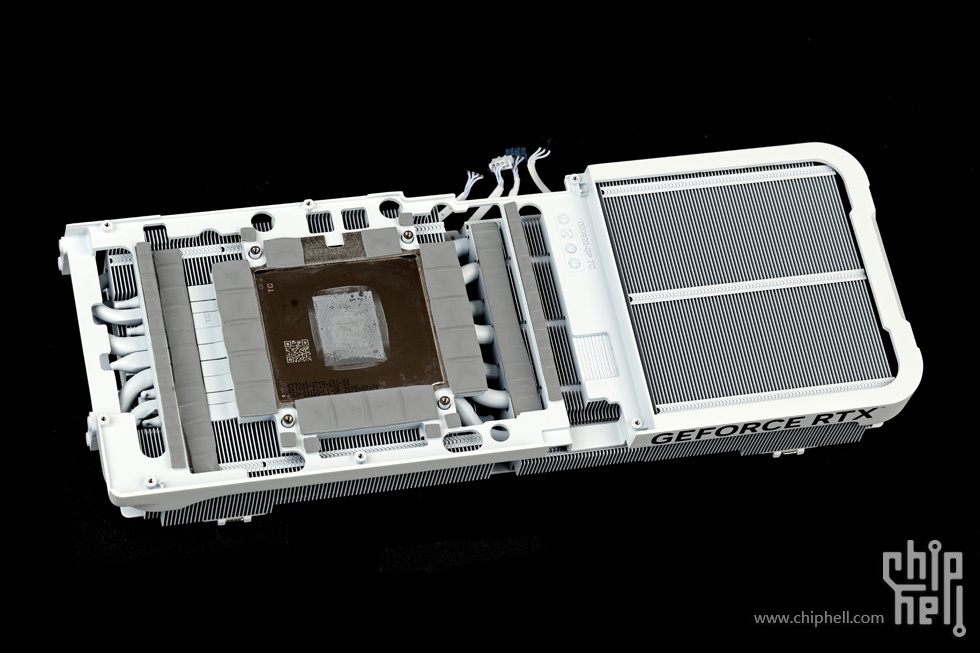

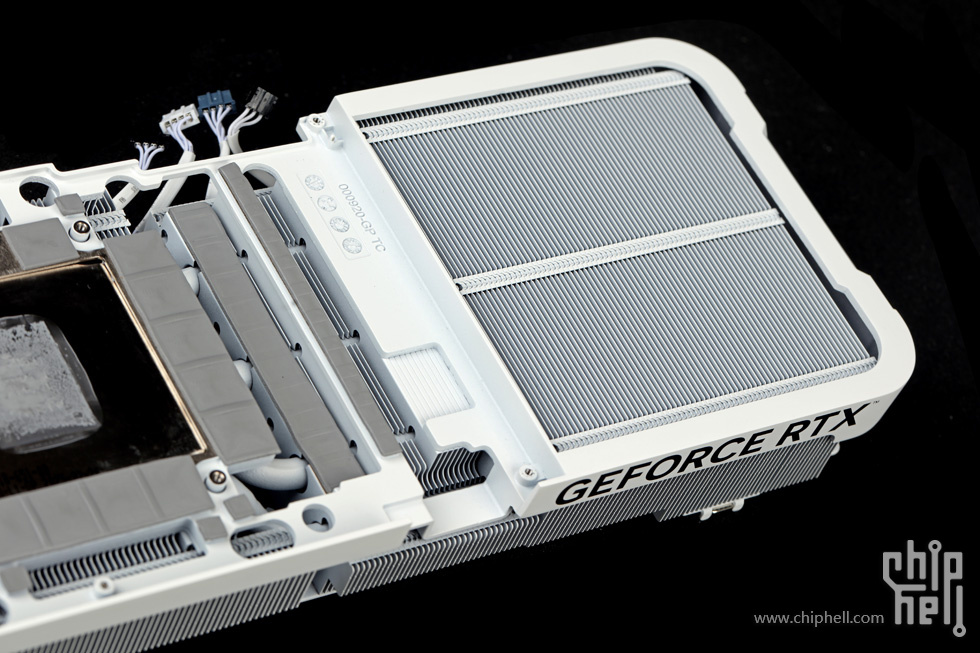

主散热片模块和中框支架底部.两者已一体锁固.

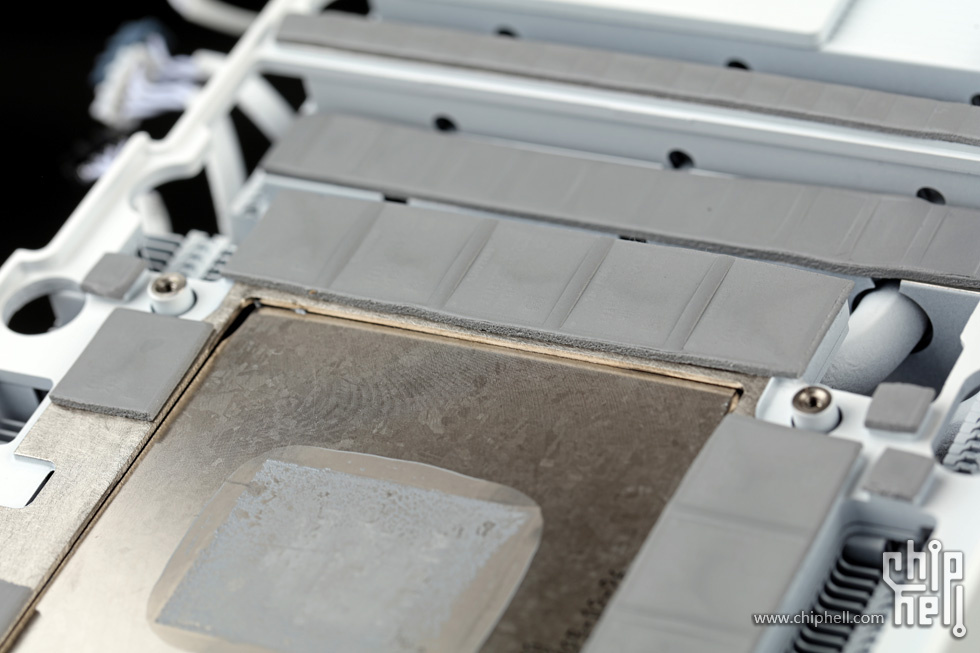

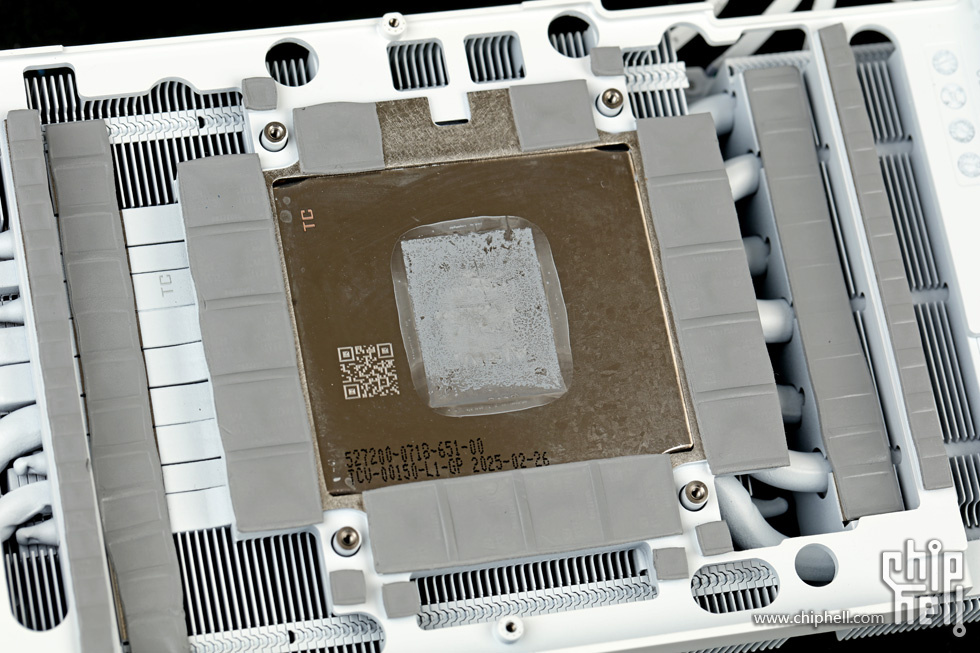

GPU核心由VC均热板底座搭配相变硅脂覆盖.

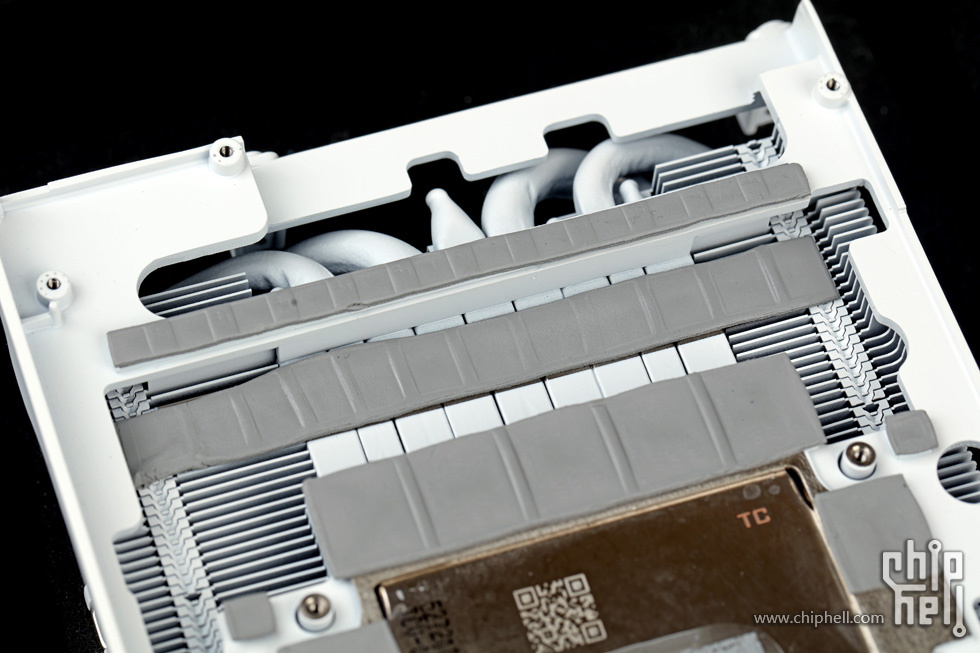

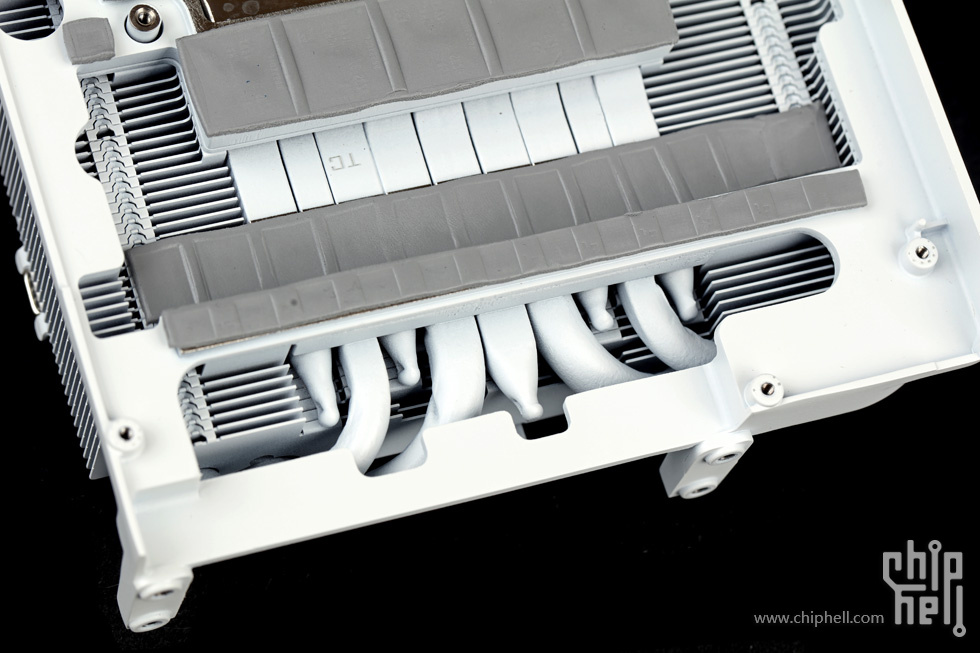

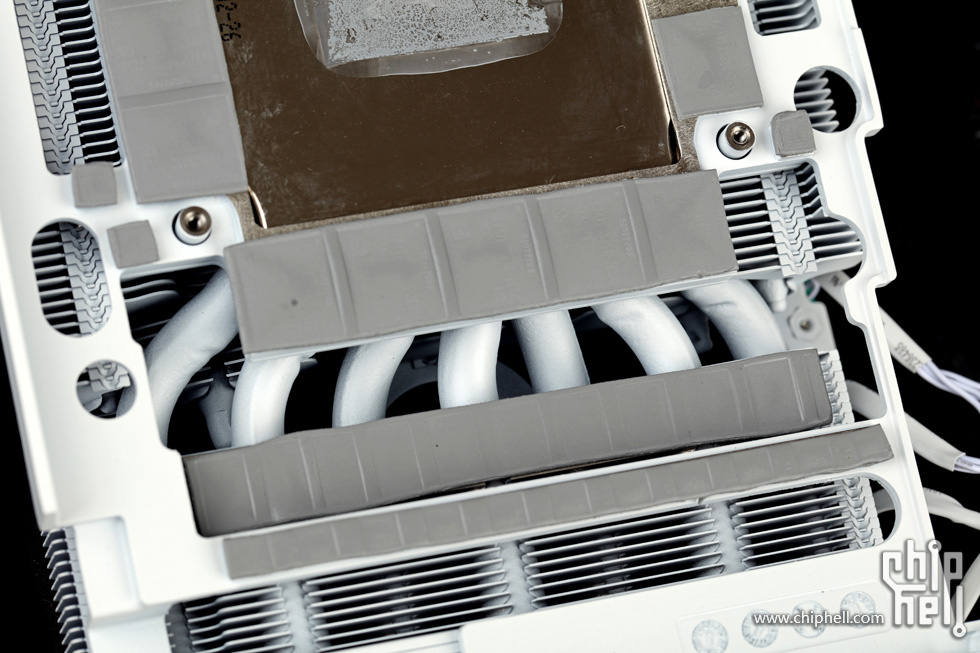

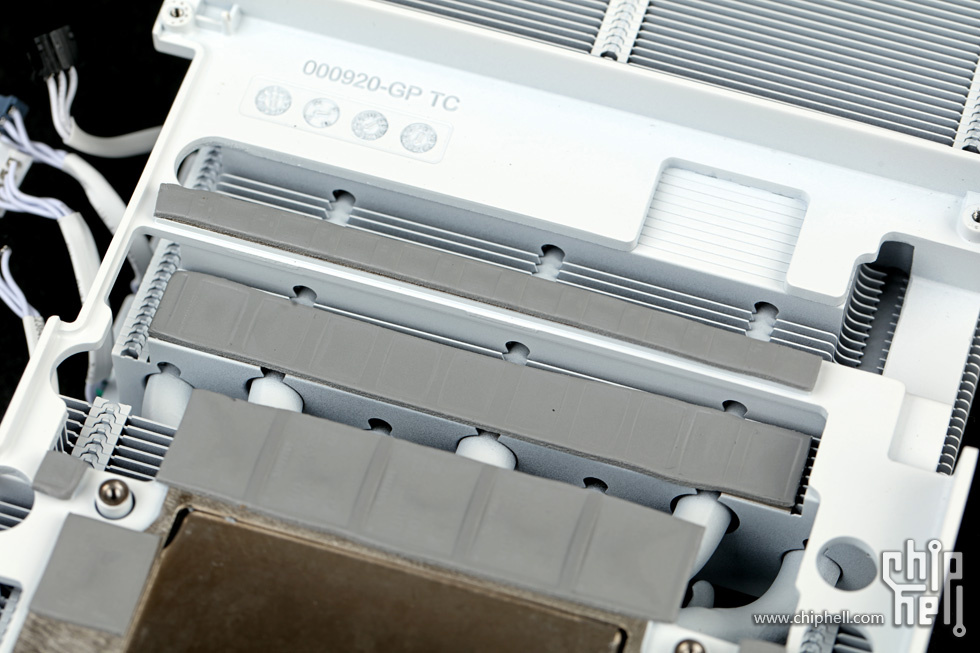

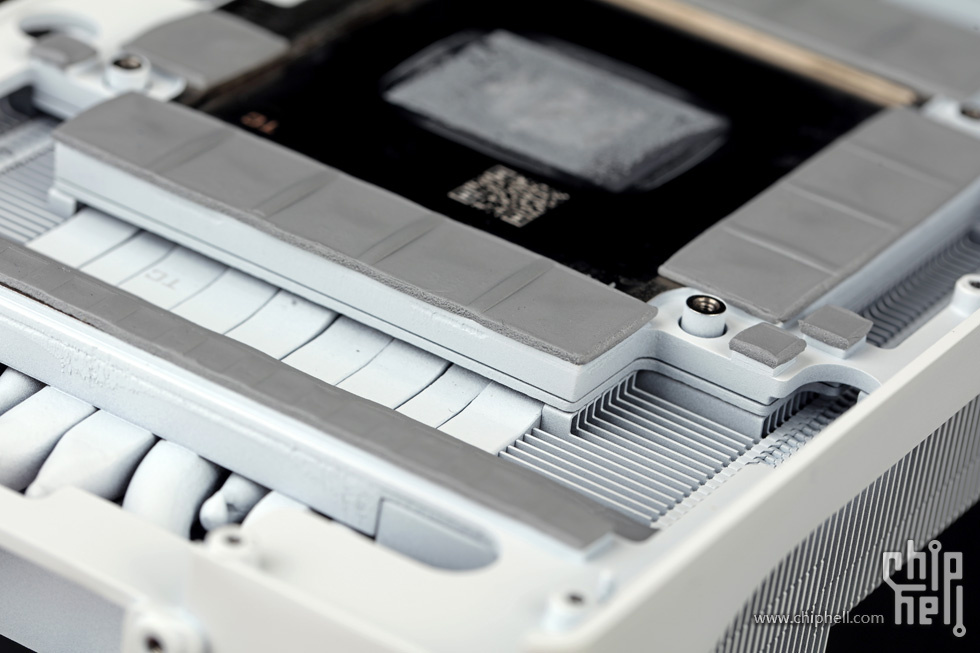

显存则由额外垫高的框架或主体中框搭配导热垫覆盖.
供电MOSFET均由中框搭配导热垫覆盖.电感位置同样填充导热垫.
配备7条8mm和2条6mm热管.

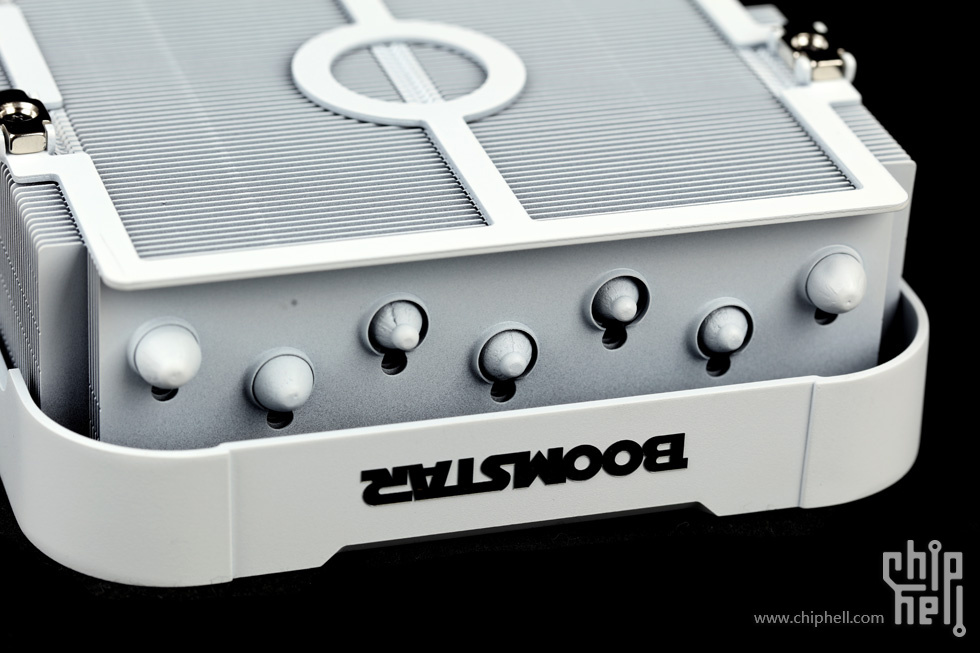

两条6mm热管和两条8mm热管从前部回穿入散热片靠两边和正面的位置.
仅8mm的热管穿入后半段的散热片内
七条热管以波浪状排布.
散热片边缘均采用齐整的造型和排列.

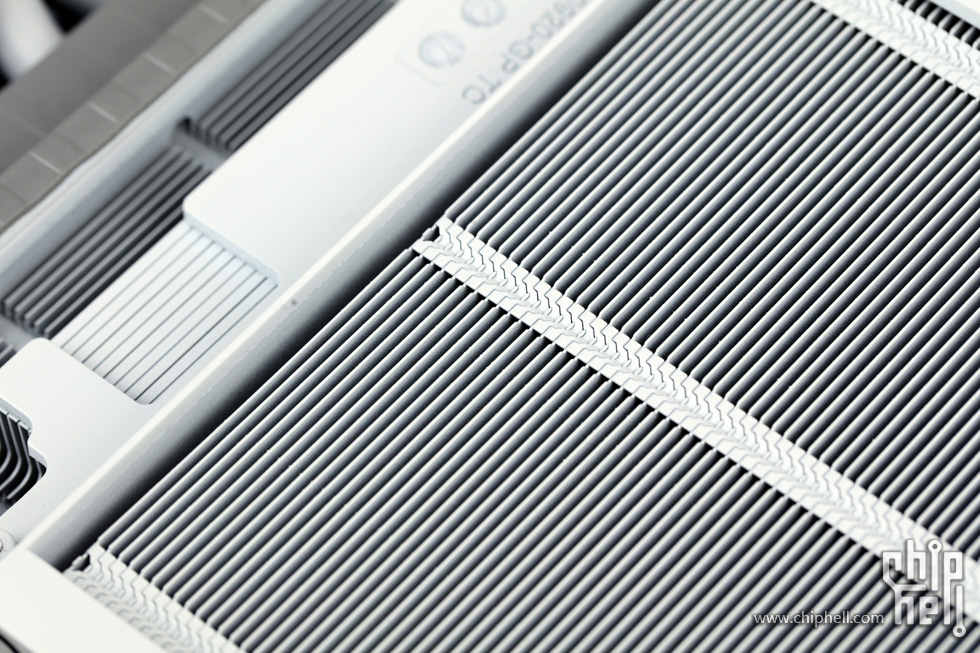

散热片排列近看.

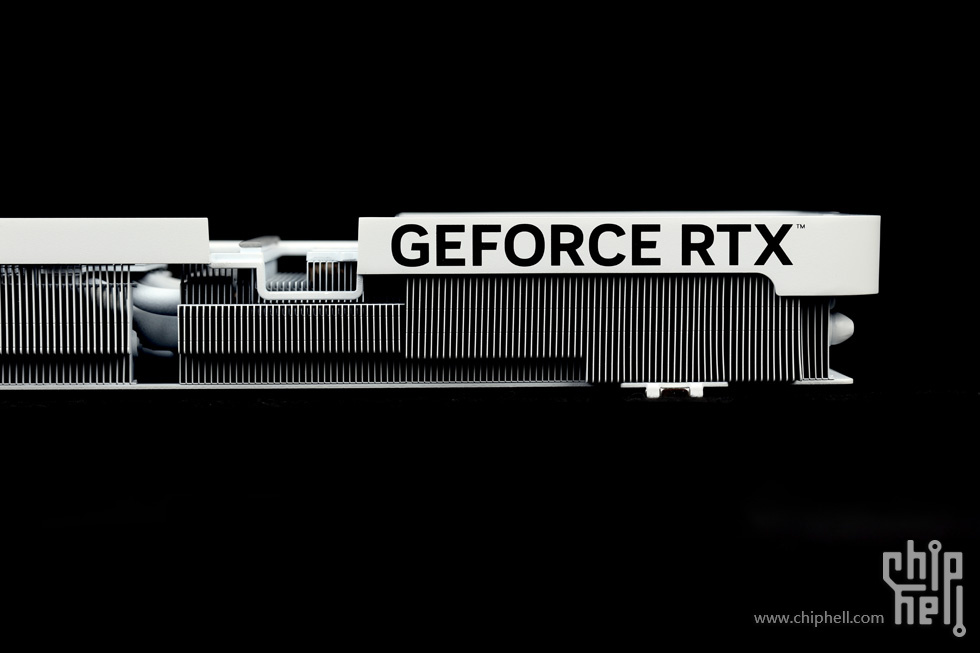

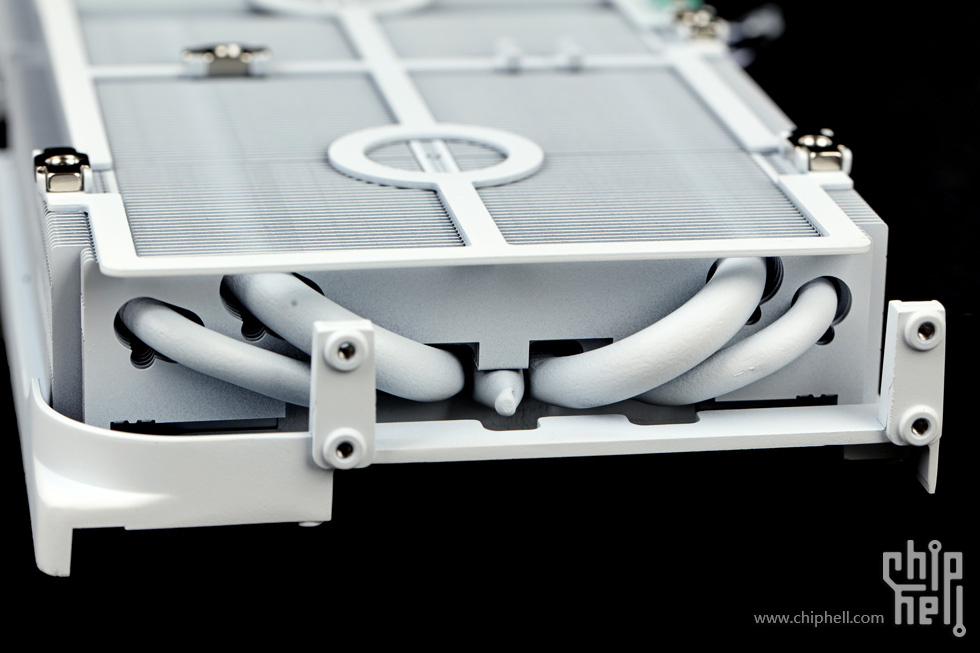

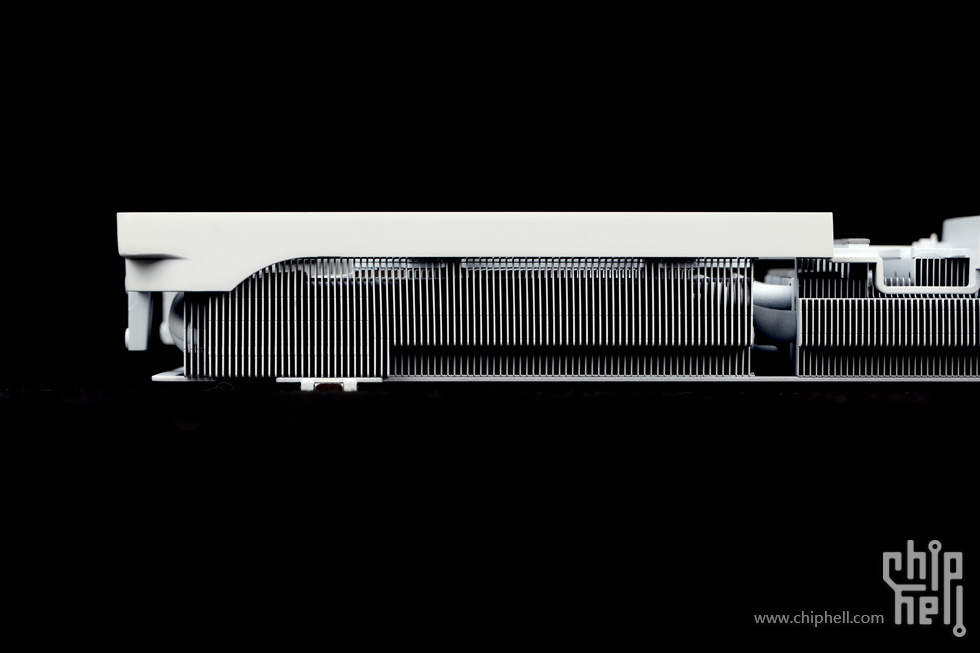

完整的俯视和侧视角度可以更清晰观察散热器整体结构.

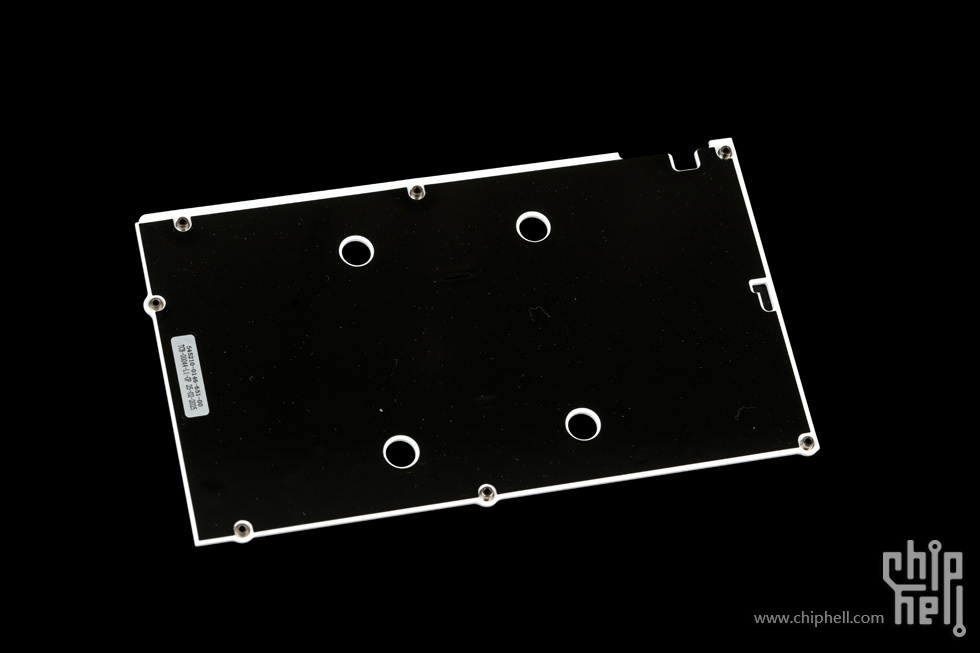

背板内侧.仅绝缘贴覆盖.

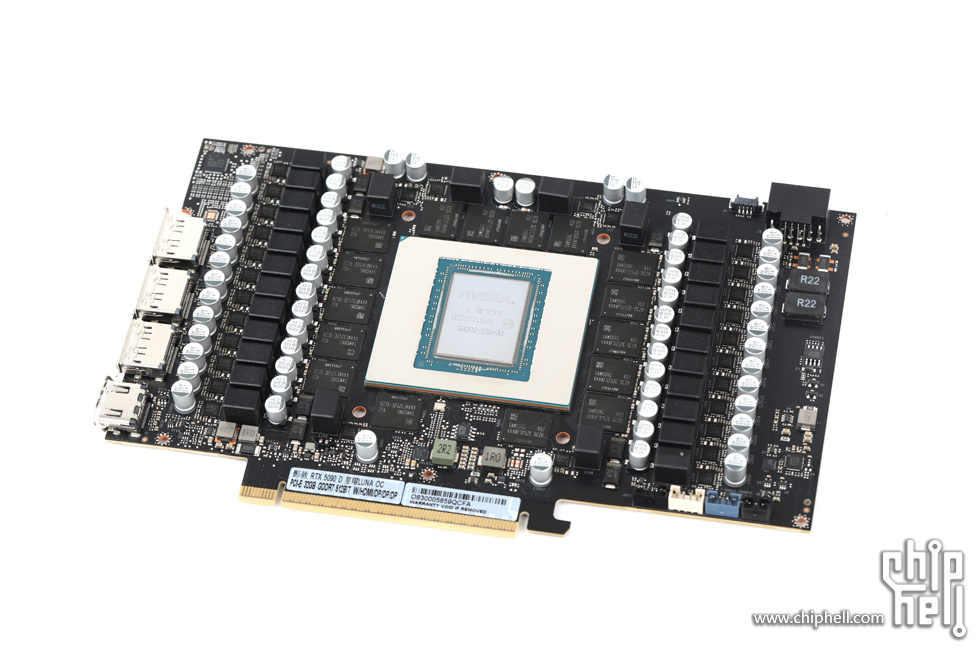

板卡正面.紧凑型板型设计.

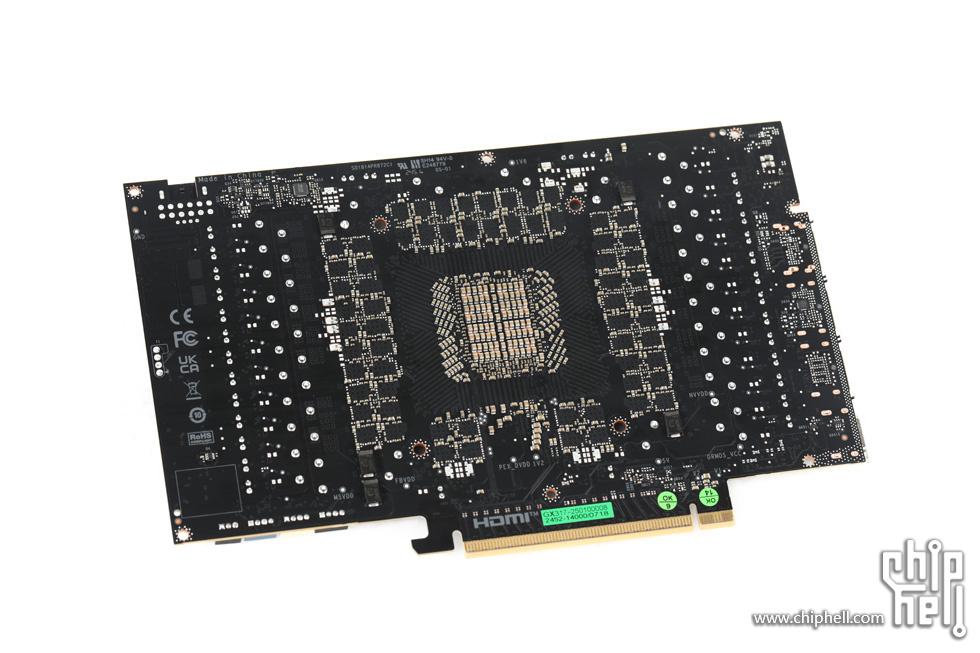

板卡背面.

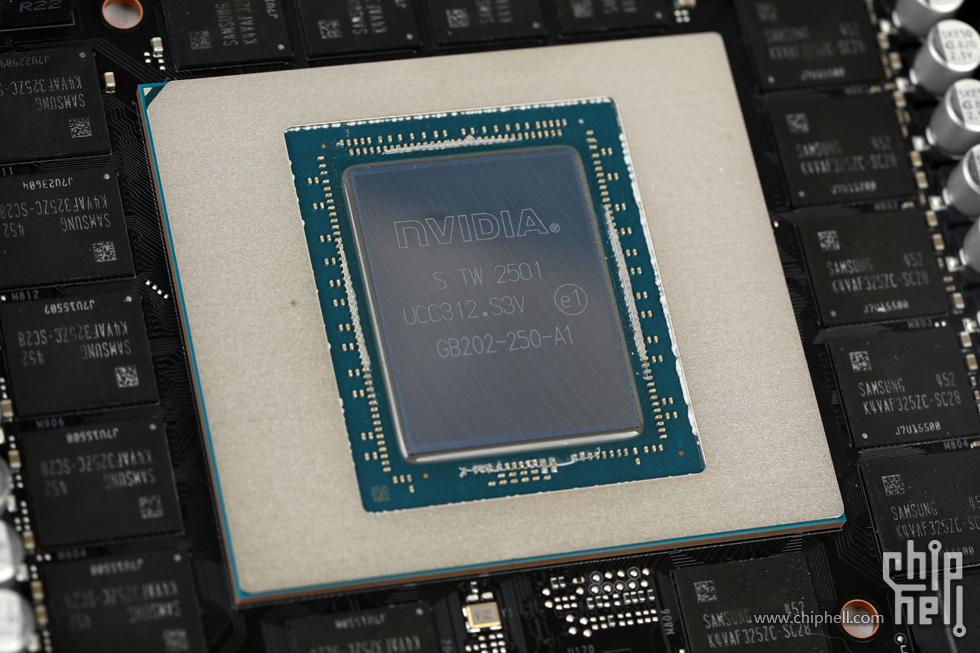

对应于GeForce RTX 5090 D的GB202-250 GPU.

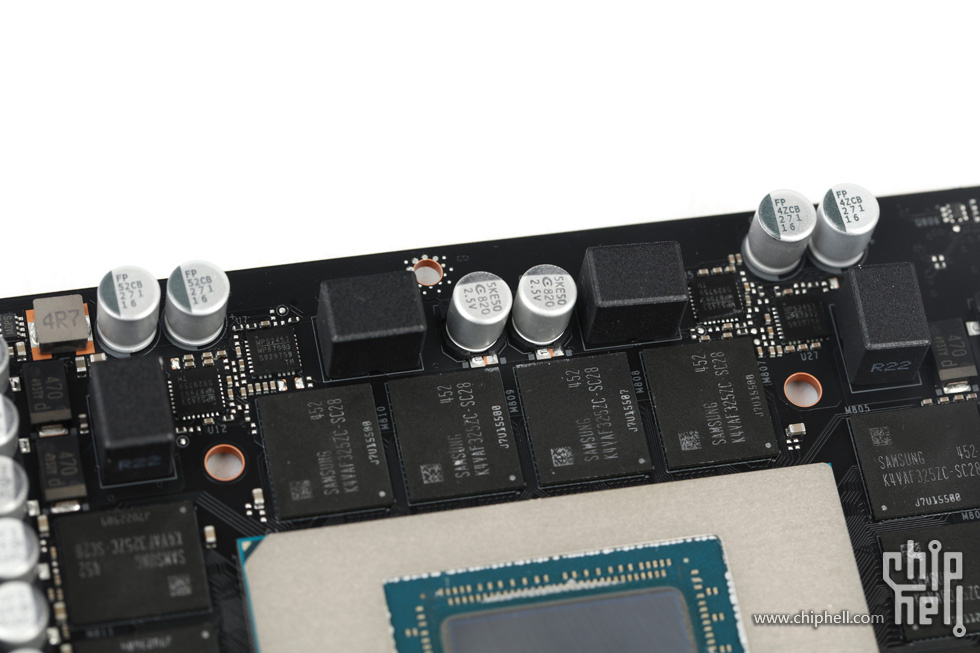

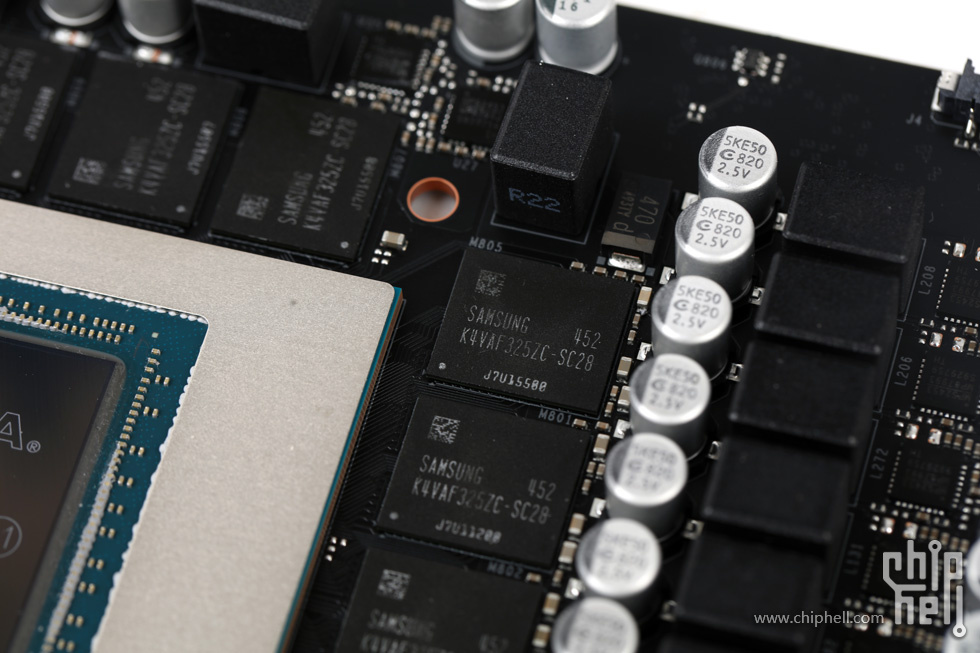

显存由16片Samsung 16Gb 28Gbps GDDR7颗粒组成32GB 512bit 28Gbps的配置.单面布局.

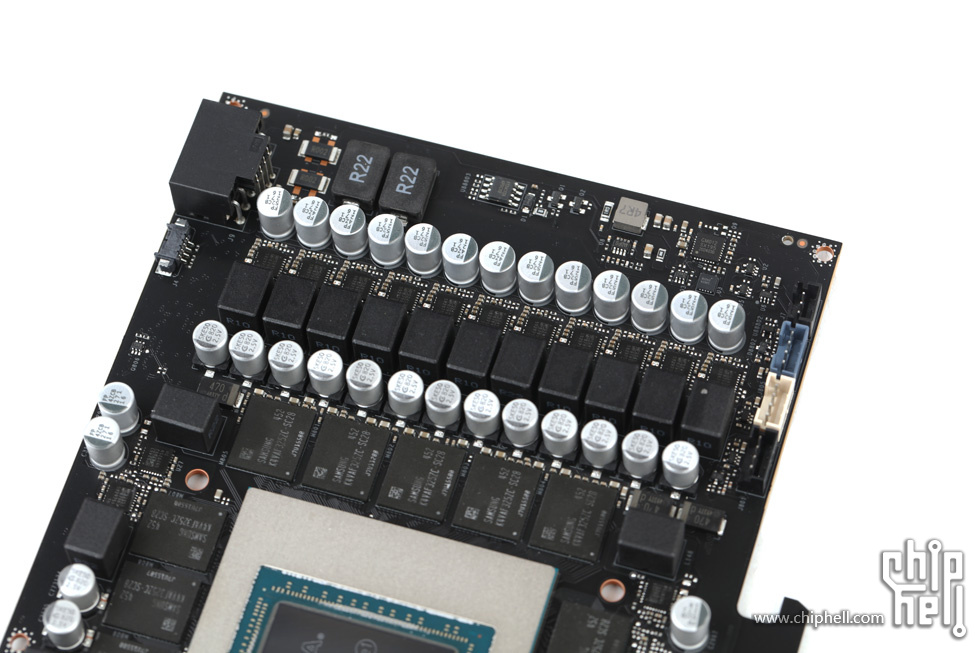

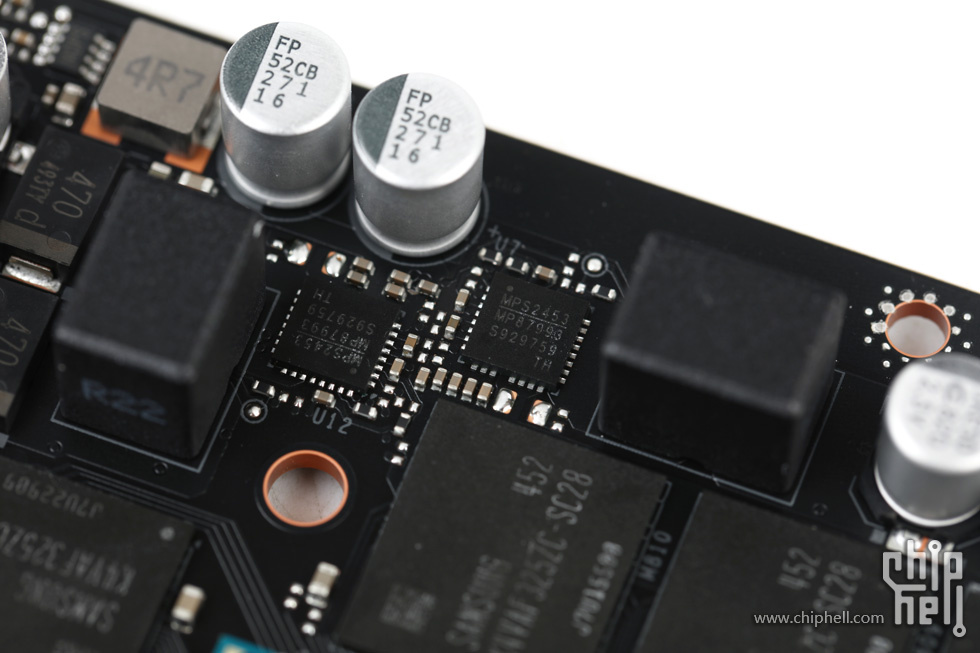

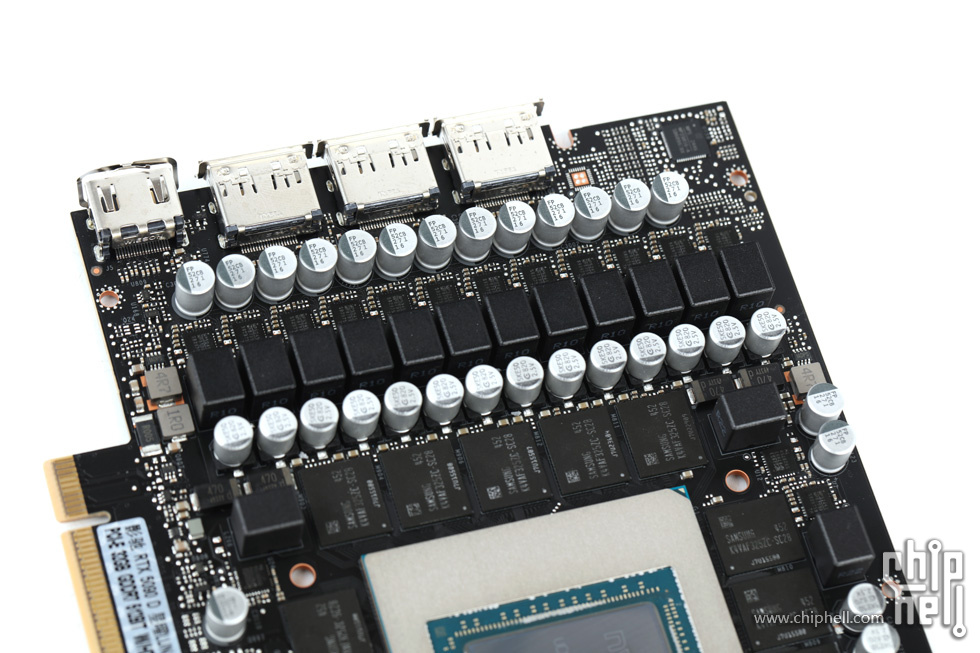

22相GPU供电和7相显存供电.

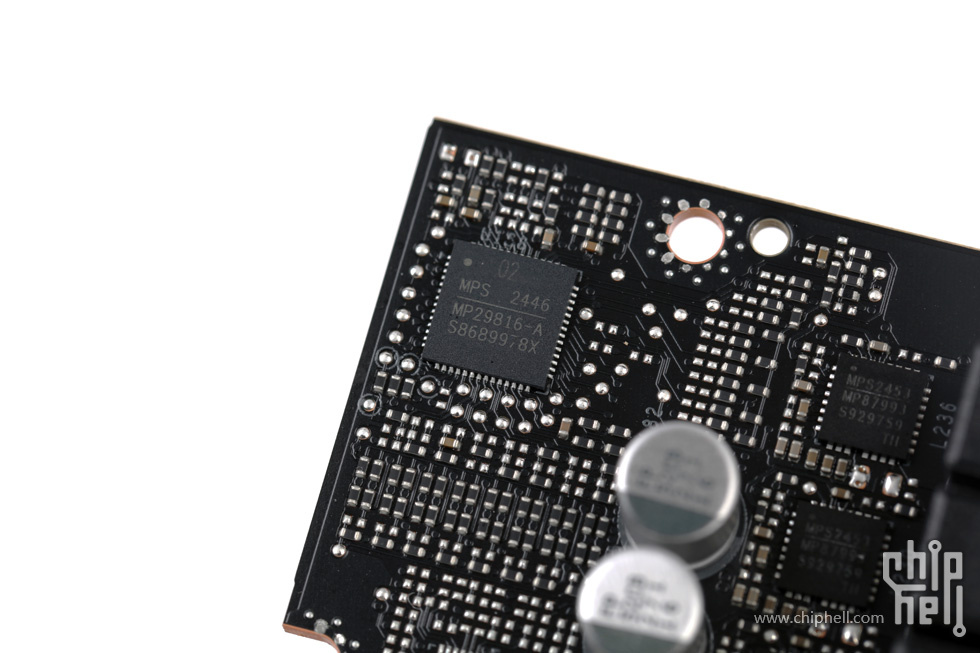

GPU供电主控MPS MP29816

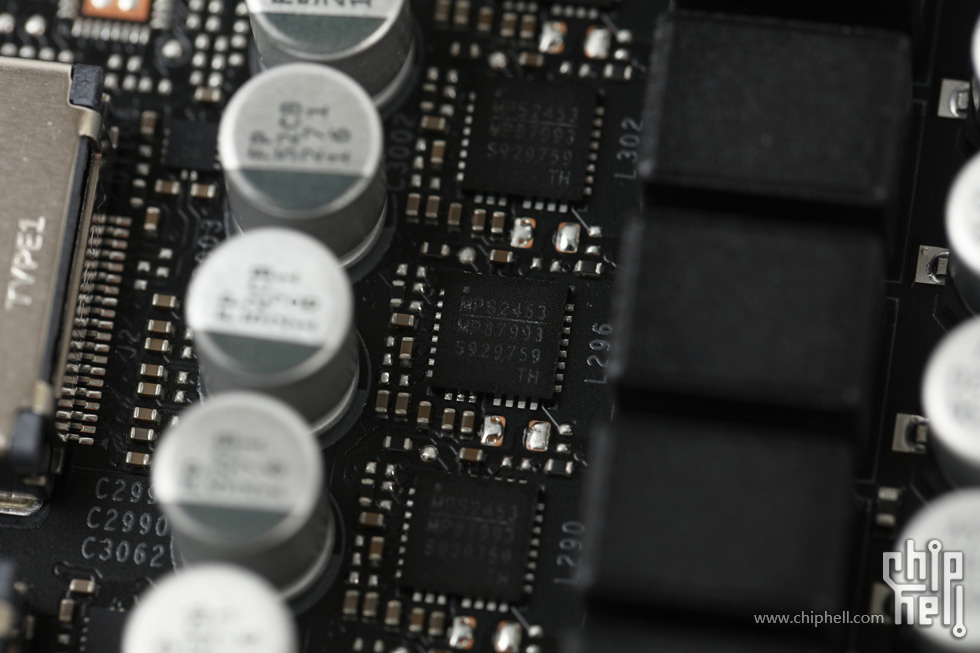

每相均搭配一颗MPS MP87993 DrMOS(50A)MOSFET.

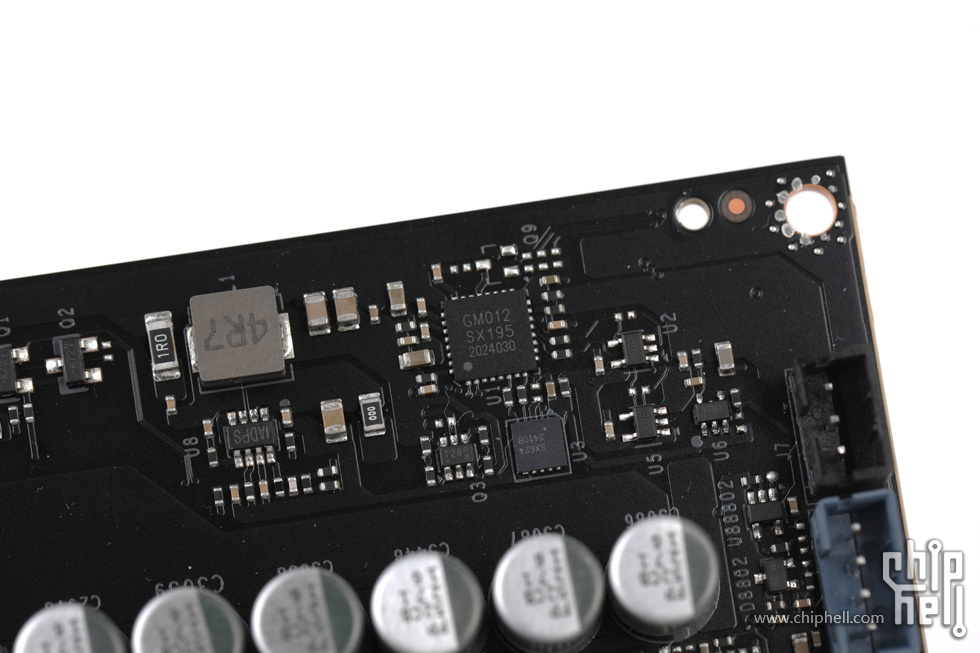

GM012提供灯光控制.
|
