产品解析
外包装依旧是吹雪系列一贯的青白拼色包装,并印有其代表性的卡通形象以及主板彩图.
附件包括说明书一本,吹雪卡片一张,以及贴纸两张.

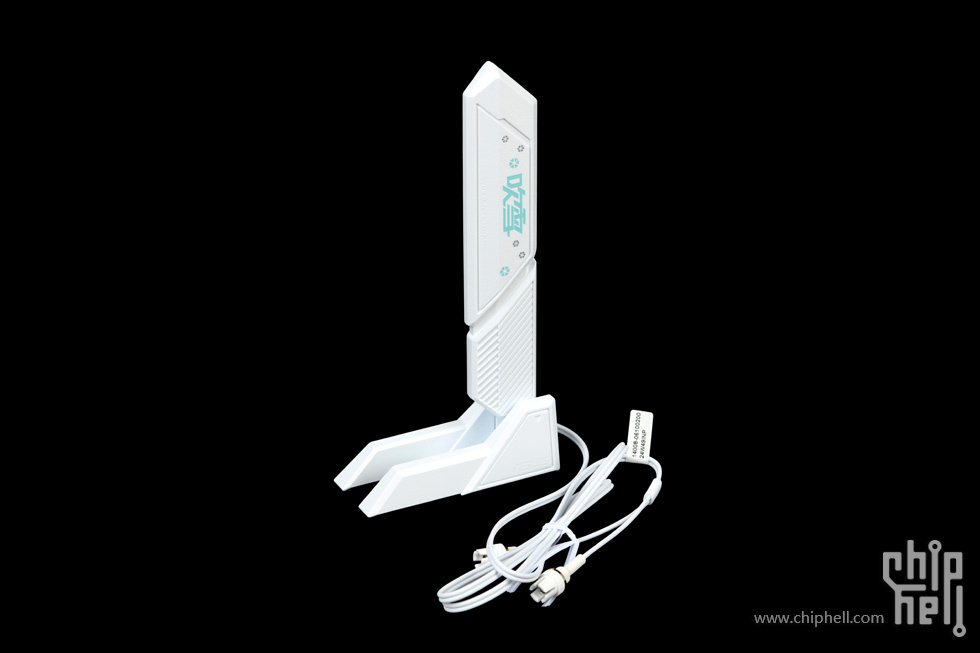

立式WiFi天线一副.

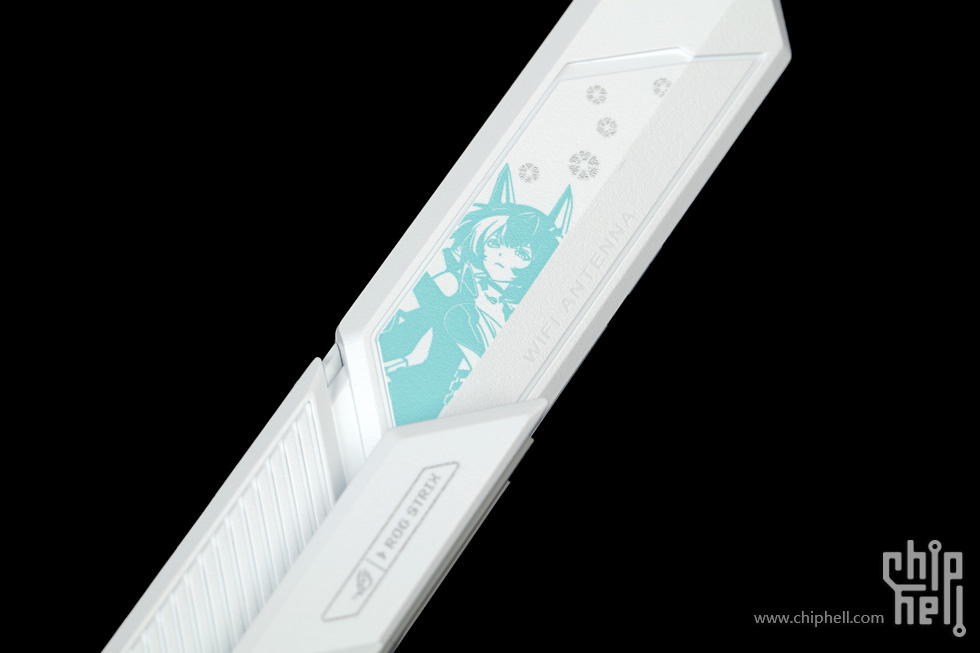

天线表面印有吹雪的专属花色图案.

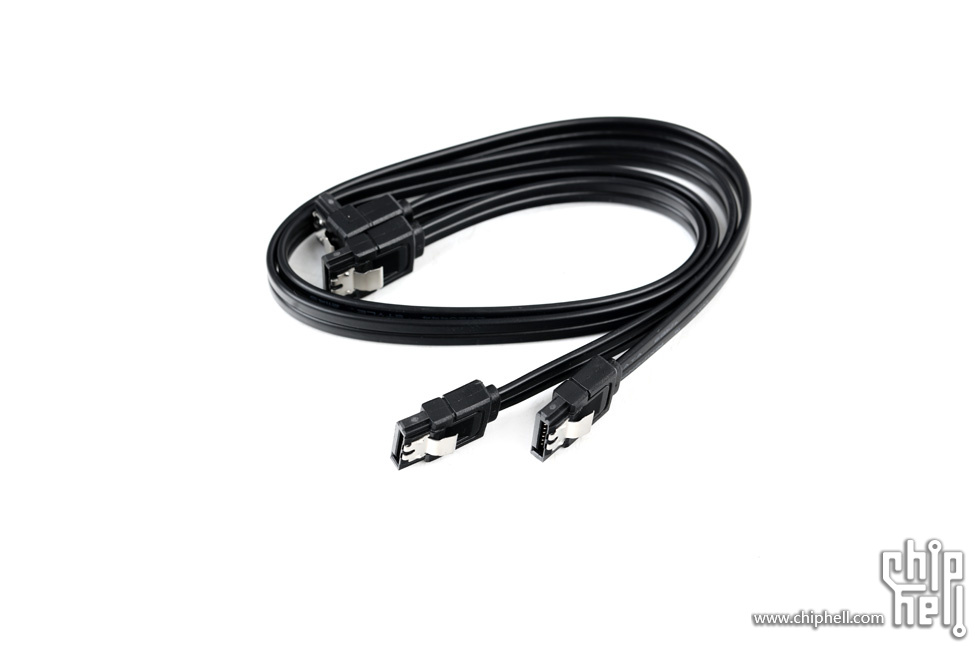

SATA硬盘线两根.

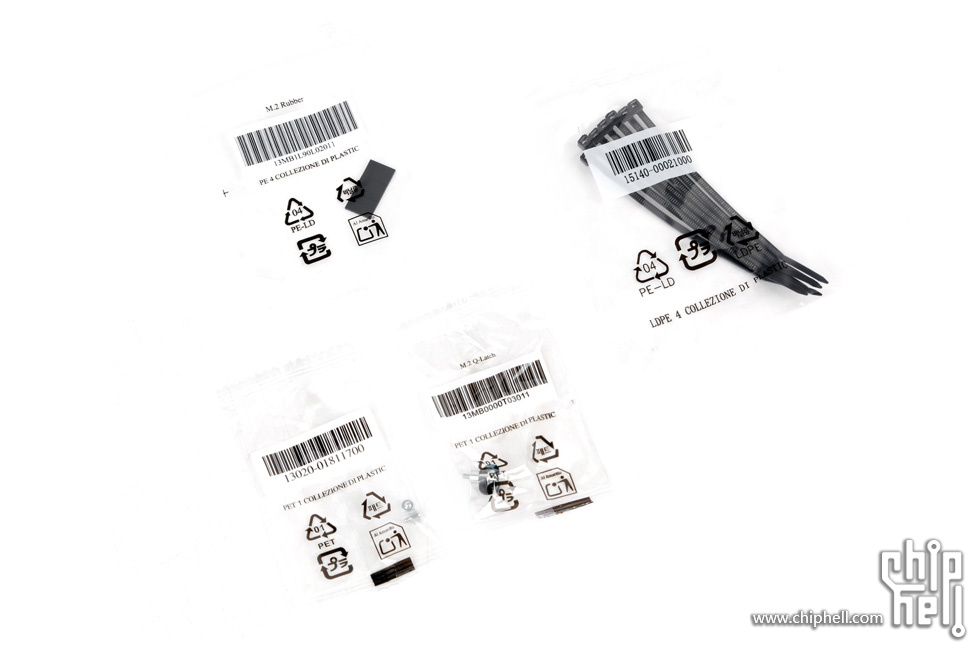

对应配套数量的M.2 SSD安装槽附件,以及扎带若干.
主板本体,背面采用无背板设计.

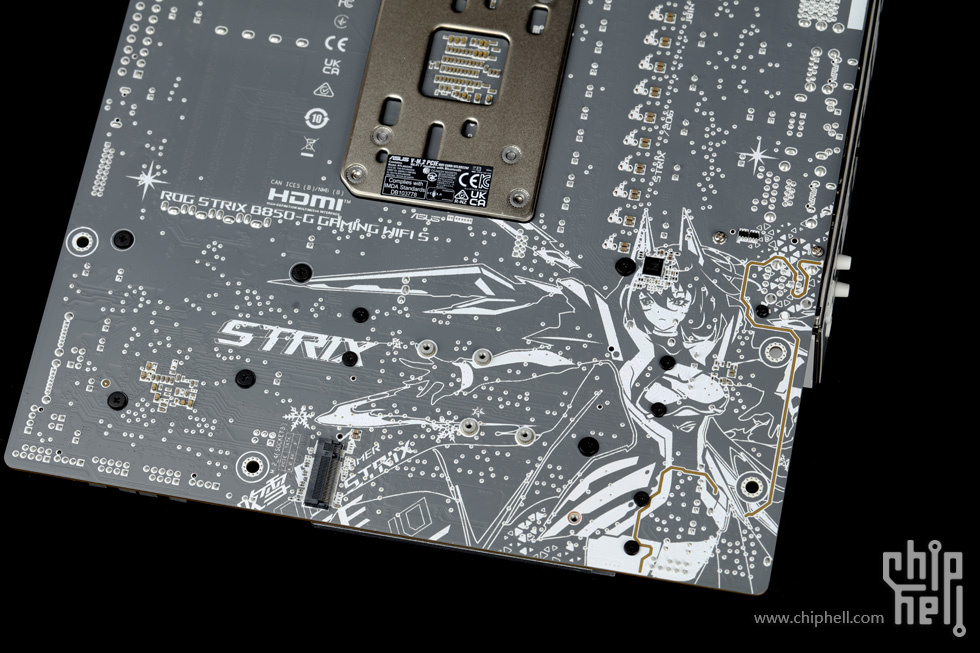

整体PCB采用灰色底色,并配以吹雪二次元卡通形象以及Strix标识作为装饰.

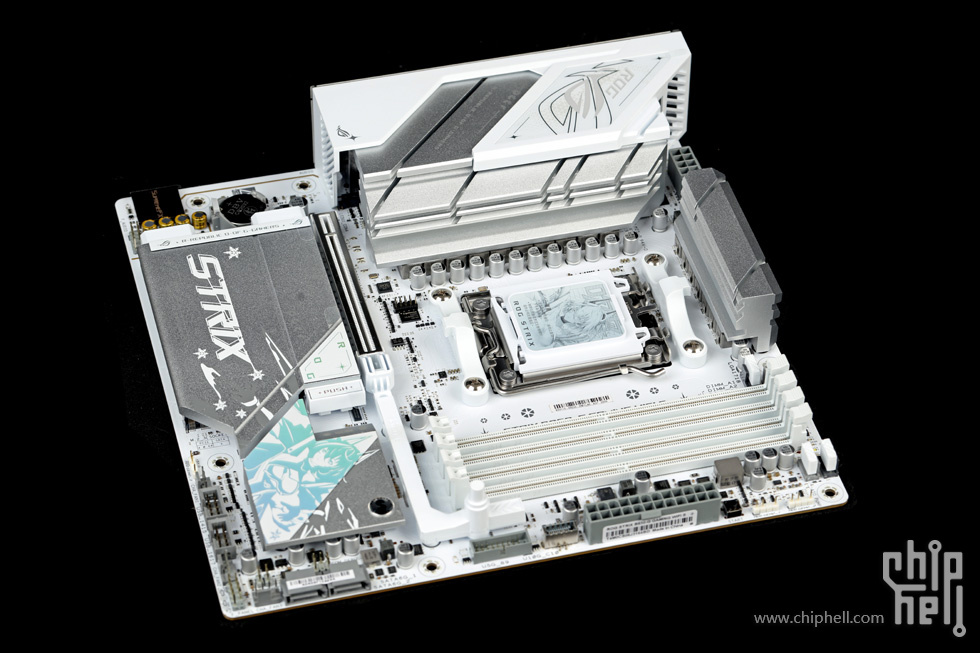

主板正面,则是吹雪系列一贯的白银配色方案.

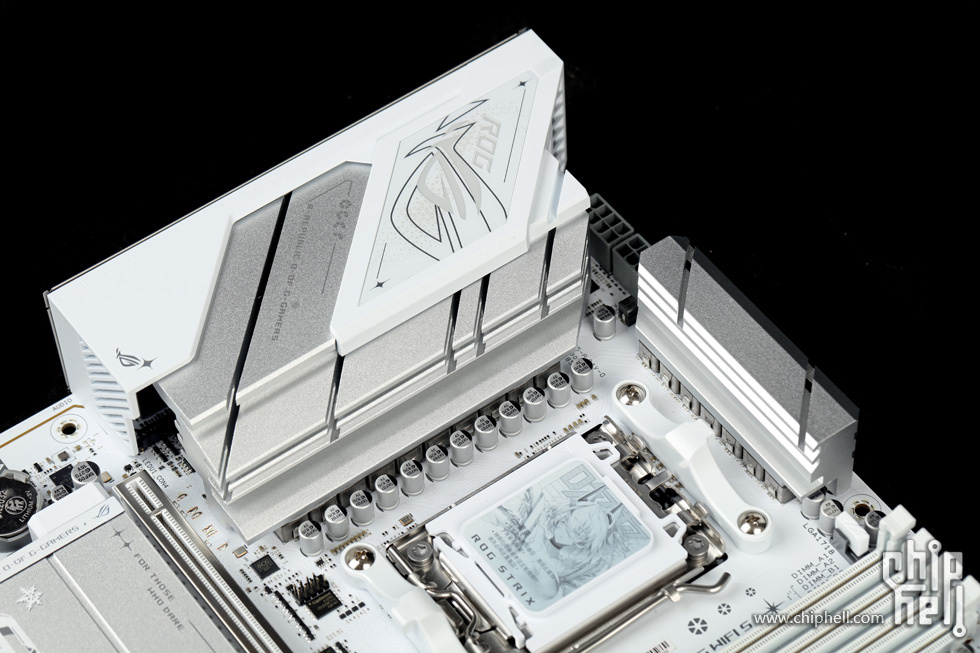

CPU供电和散热模组,采用主流的两段式L型排布.

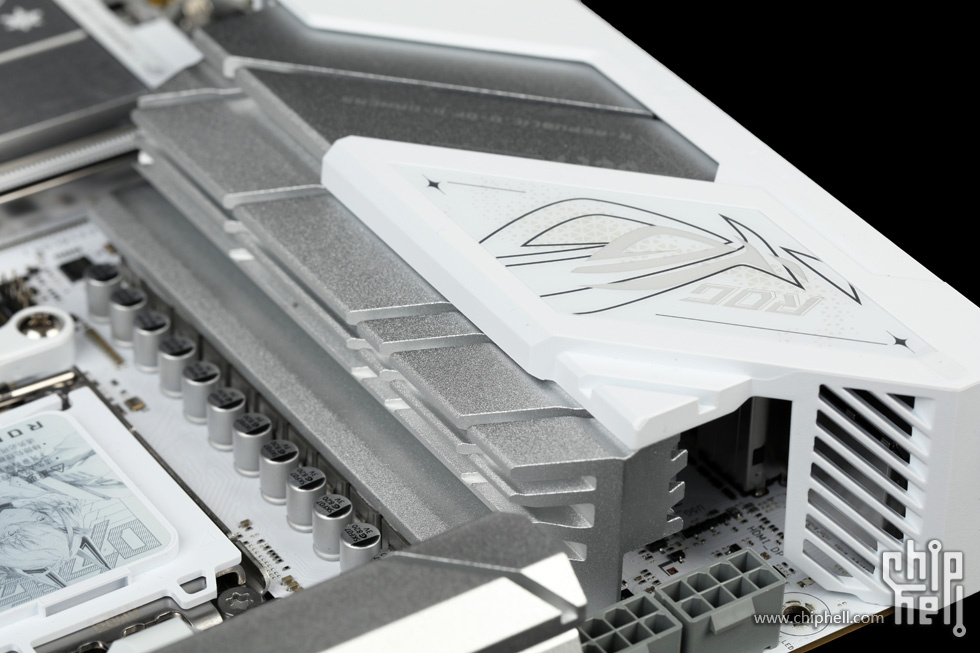

两段的散热模块侧面均设有多道横向开槽以增加散热面积,并搭配几道经典斜切开槽起到装饰用途..

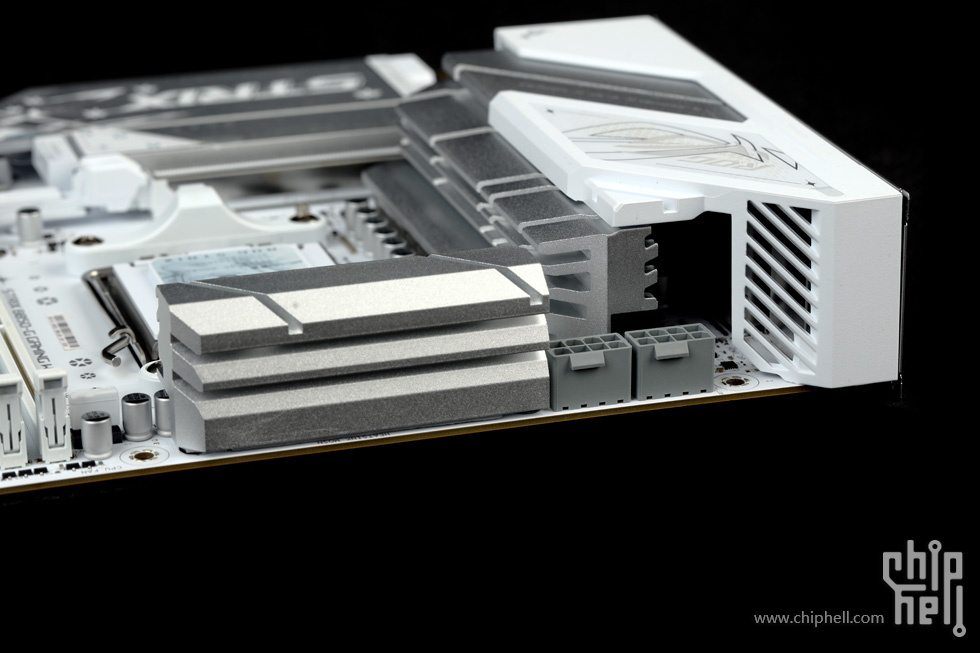

背面视角,可以看到其背部和内侧还有额外的散热开槽设计.

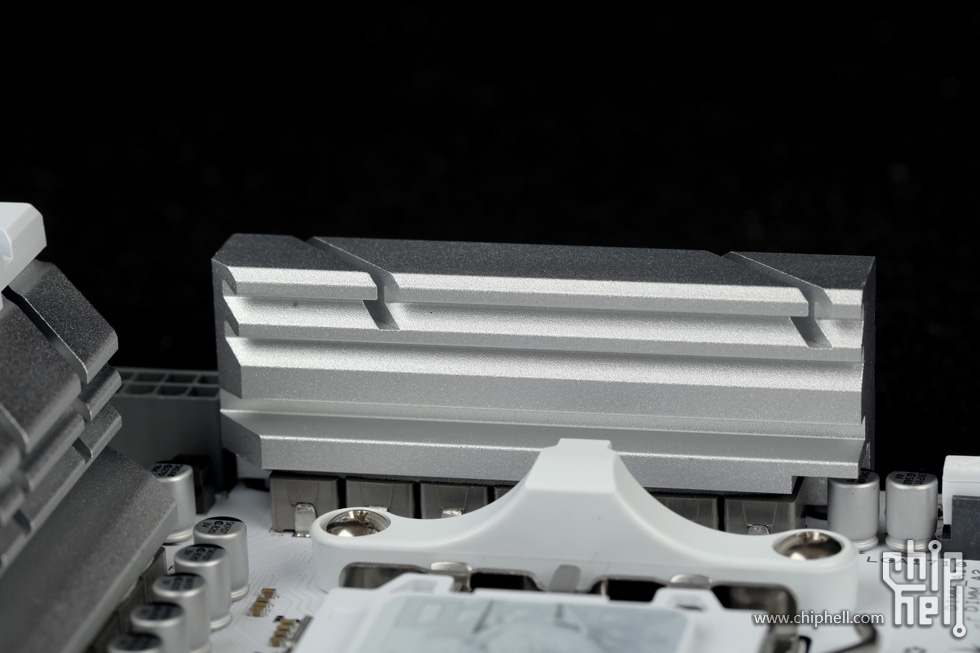

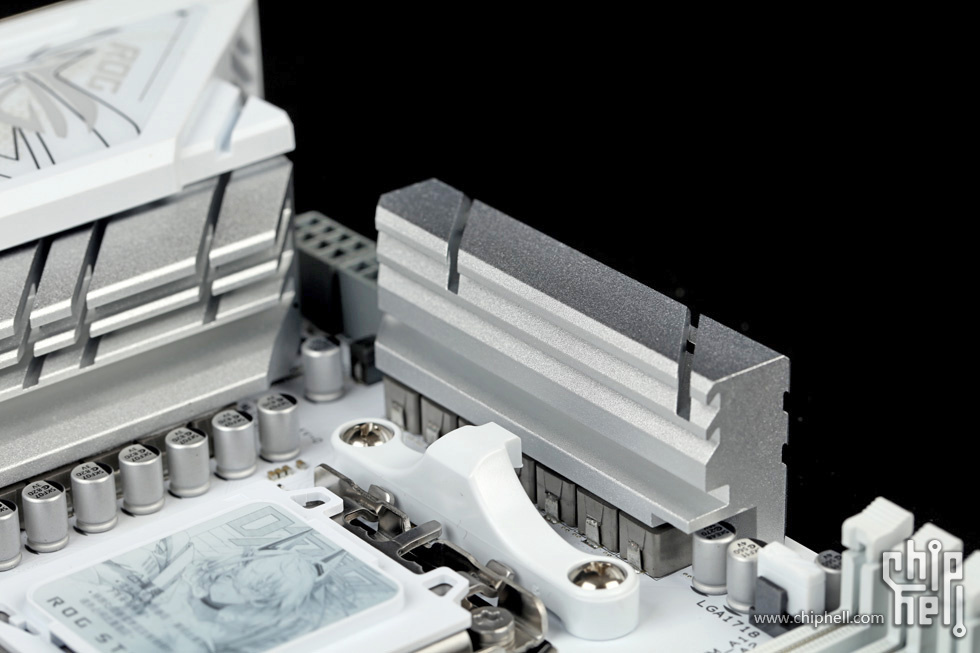

顶段散热模块表面没有任何装饰图案,整体外观造型也非常直上直下.

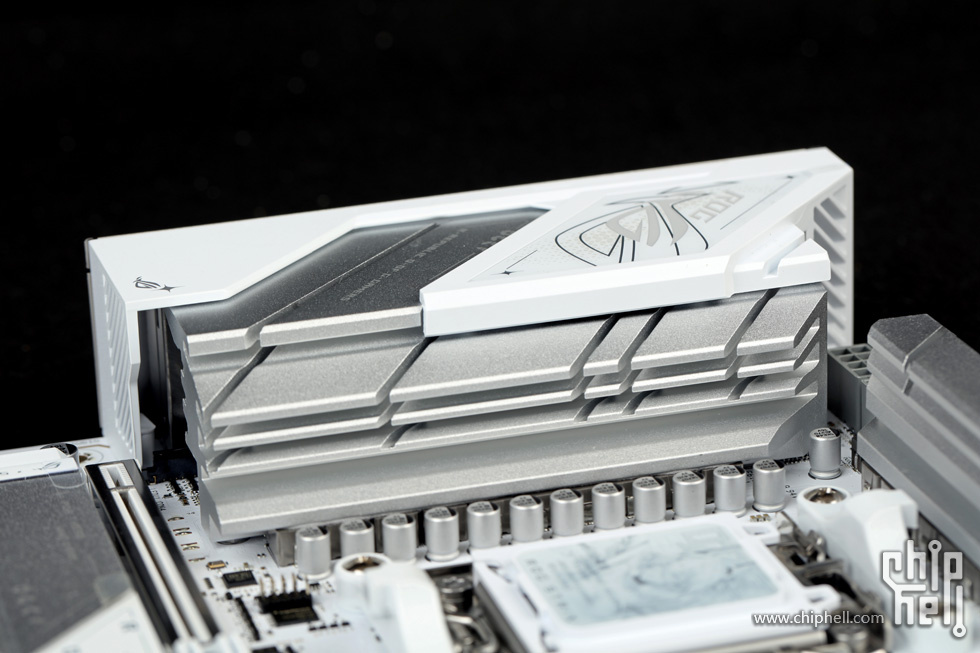

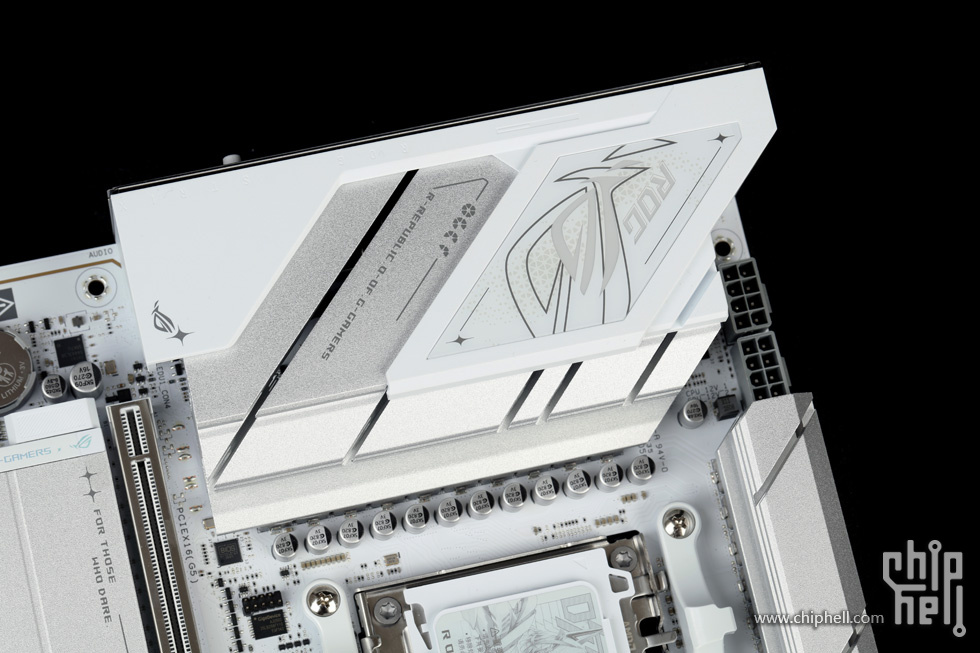

后段散热模块表面,依旧是吹雪系列的一贯设计.一部分散热模组延伸至上盖区域作为散热扩充面积,剩下部分则由单独的塑料上盖进行遮盖.
上盖与模组之间采用阶梯层级分界以增加立体感.

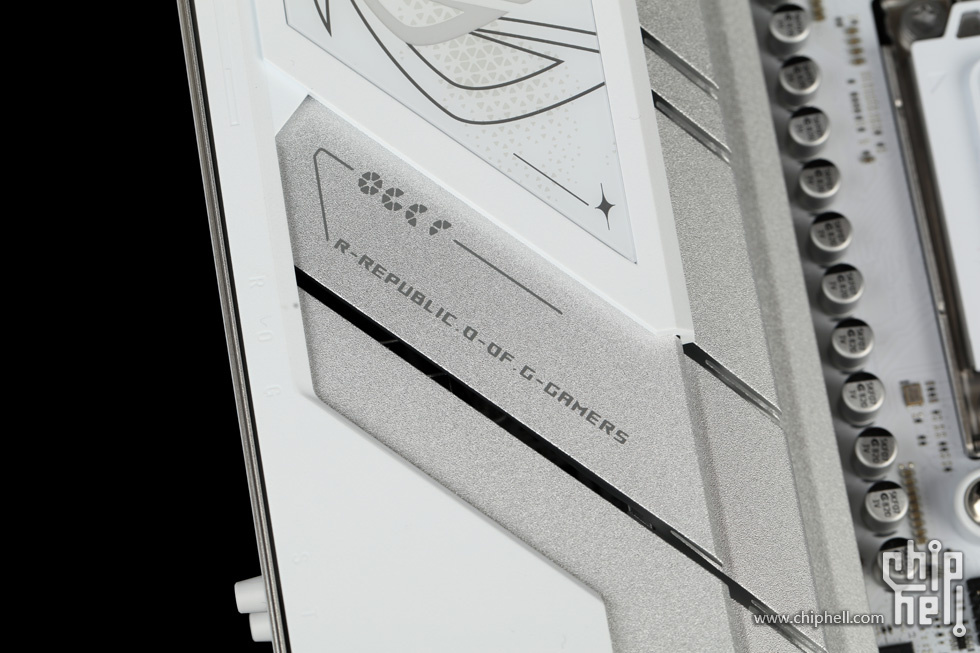

散热模块延伸部分,表面设有ROG的装饰字和图案.

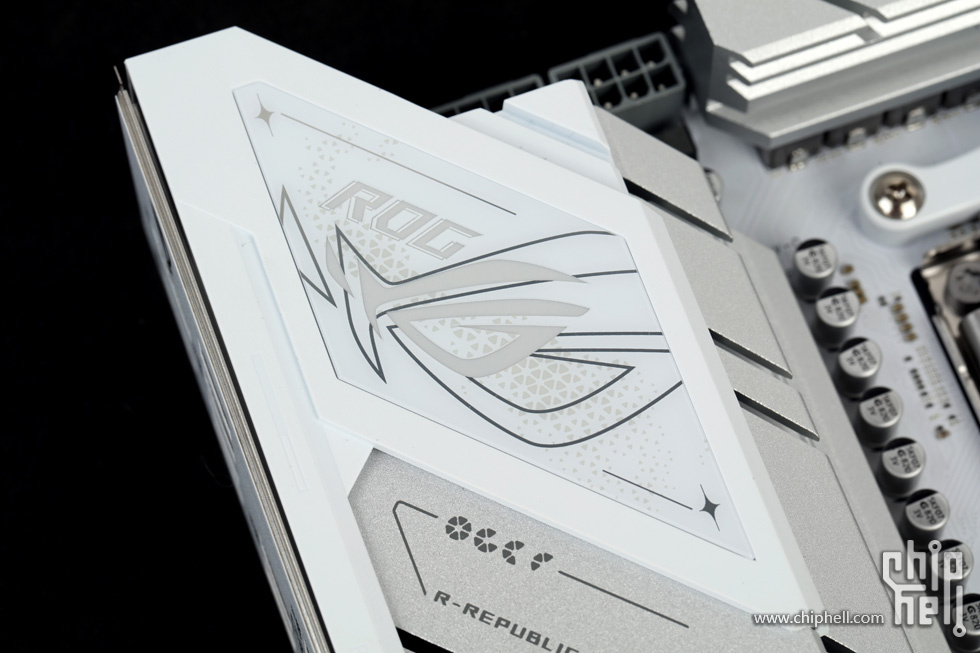

塑料顶盖部分,上部设有三角群做底,线段轮廓样式的ROG之眼装饰,并设有RGB灯.

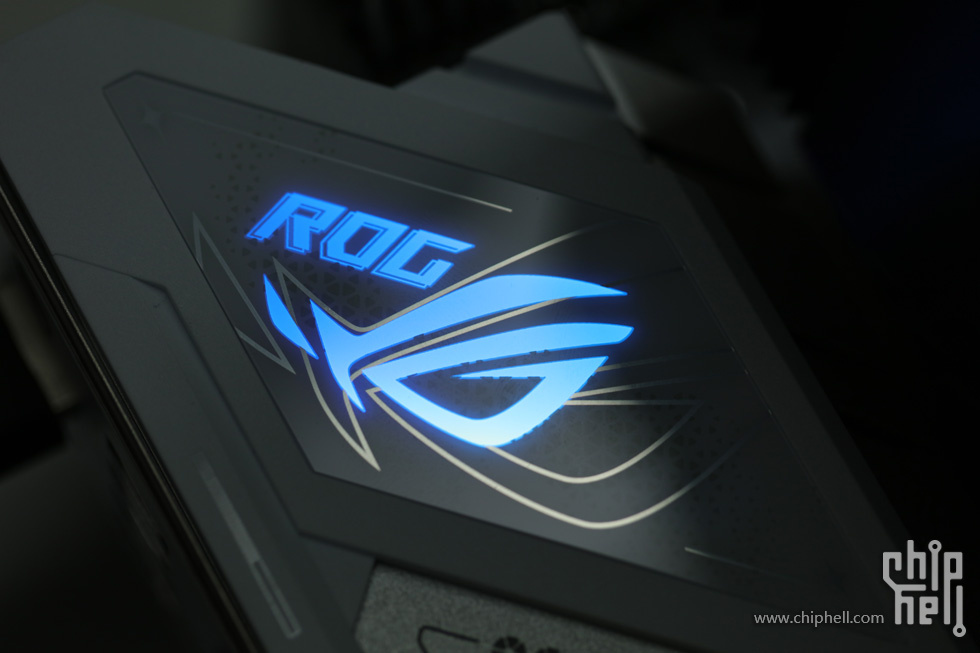

实际灯光效果.

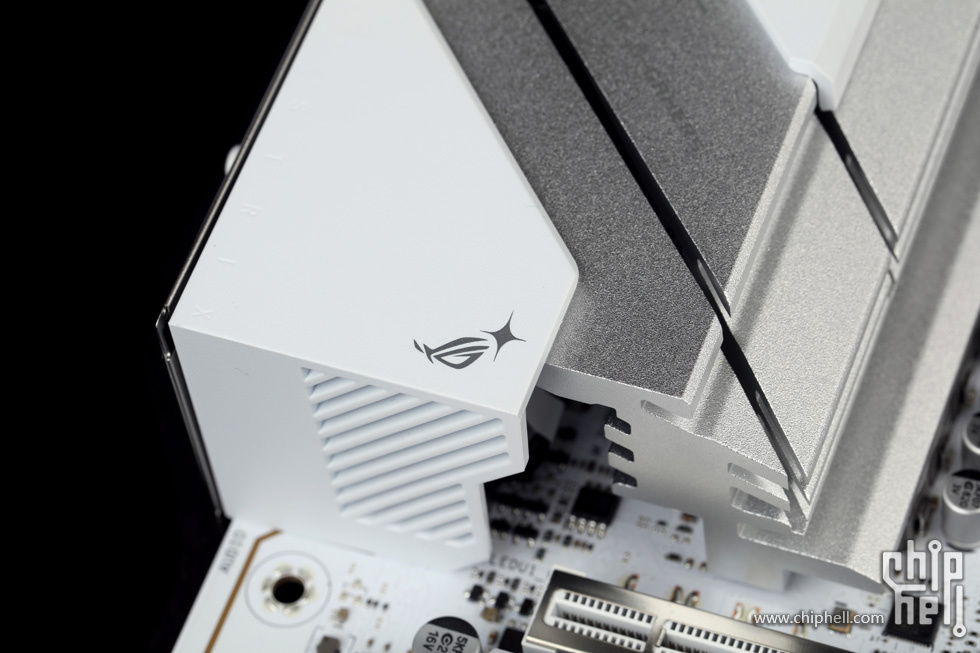

上盖最下部位置还印有一个ROG之眼小标.

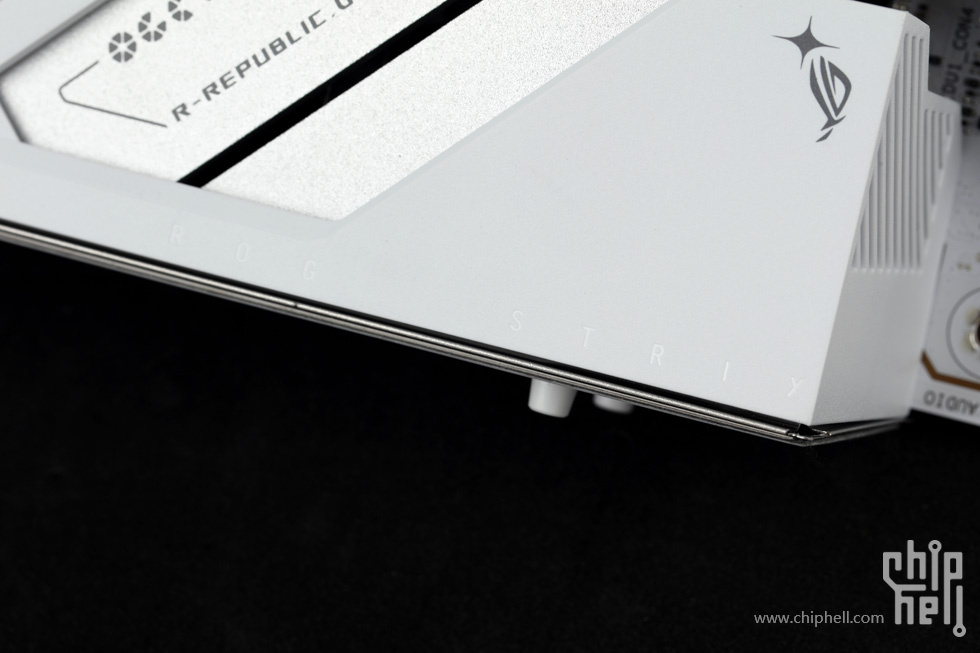

在最边侧还设有小小的ROG Strix文字标识.

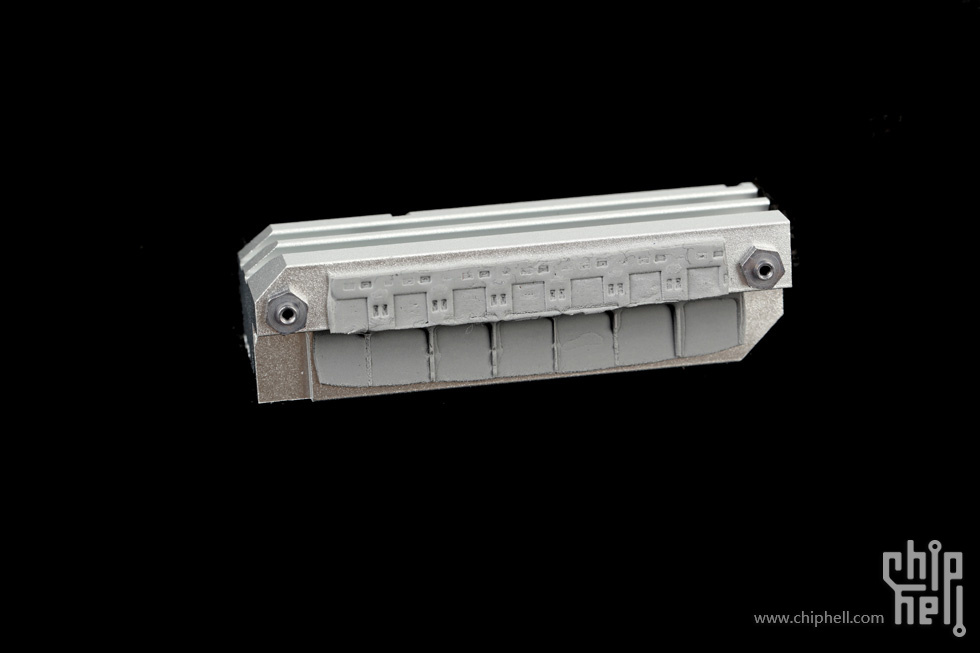

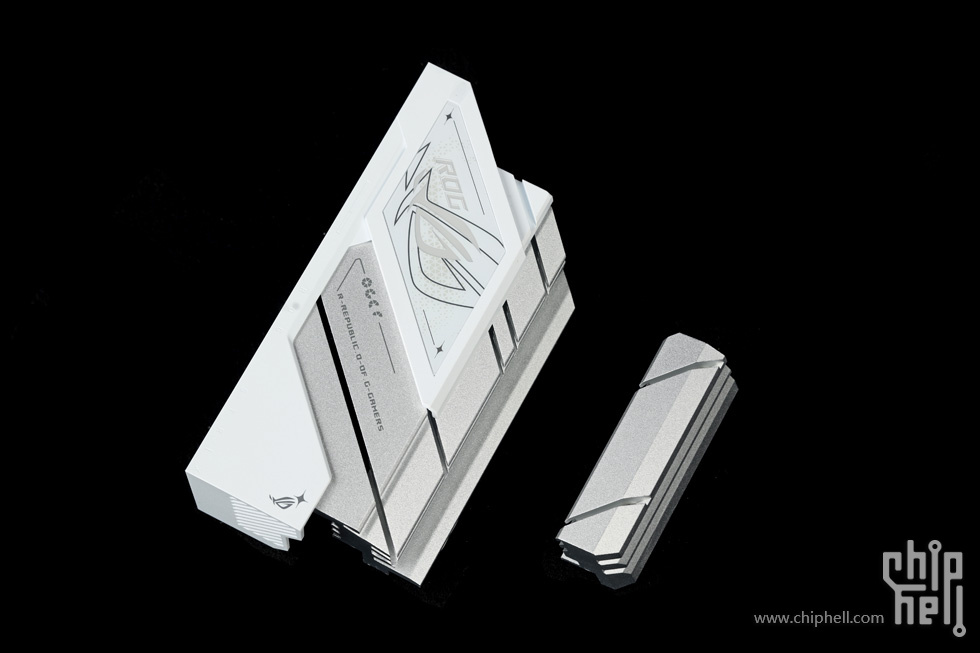

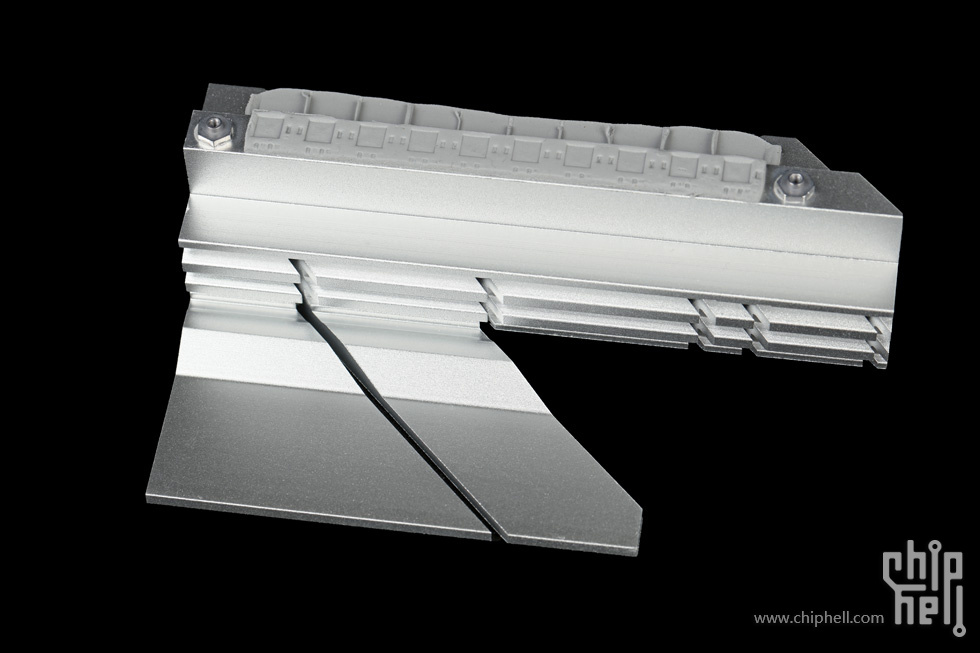

拆下后的两段式供电散热模组,均为无热管设计.

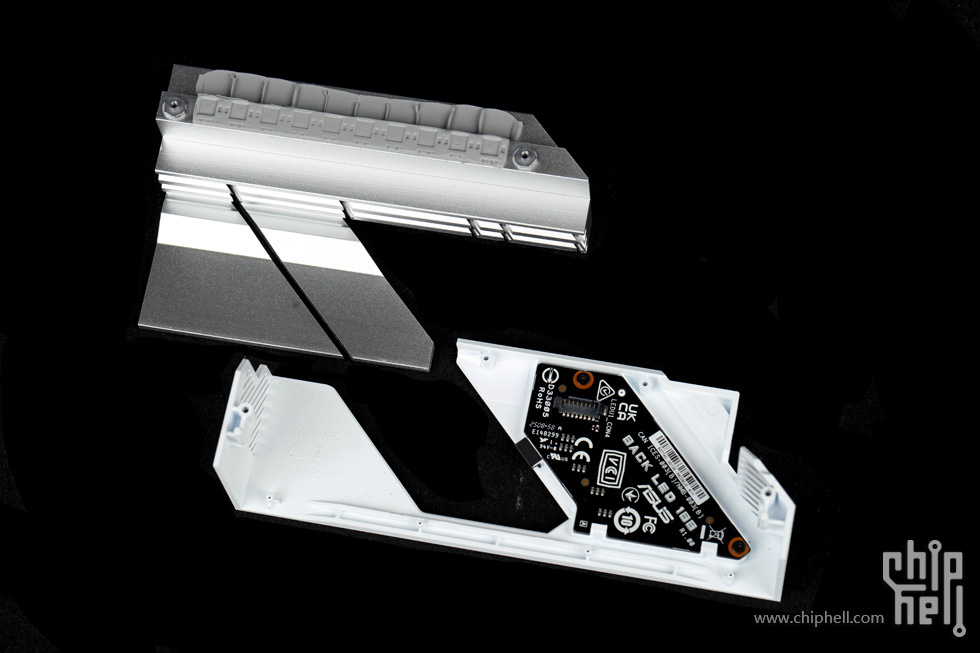

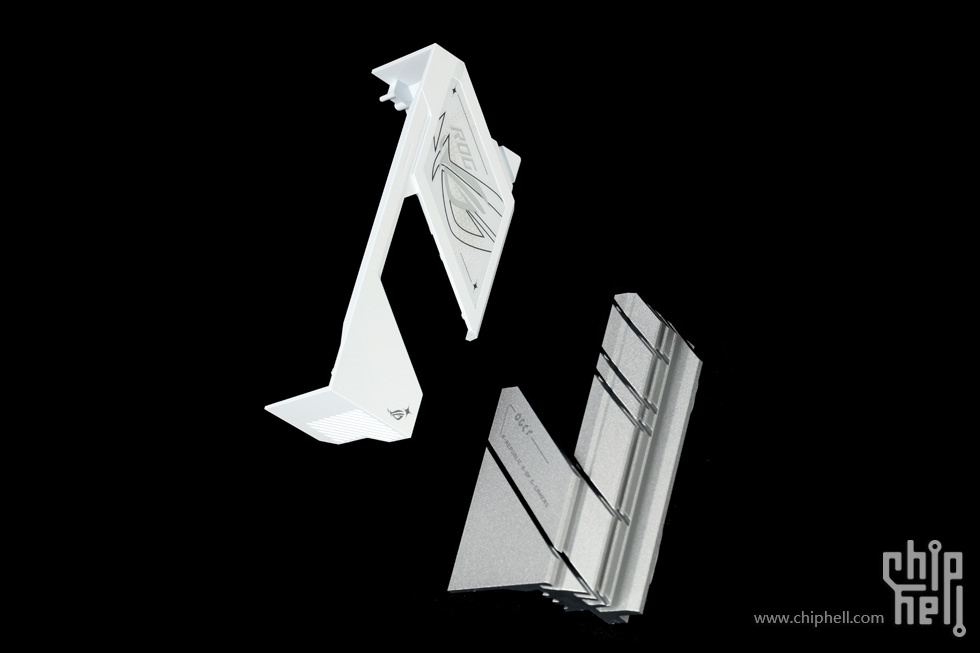

后端散热模组和上盖可以单独分离.

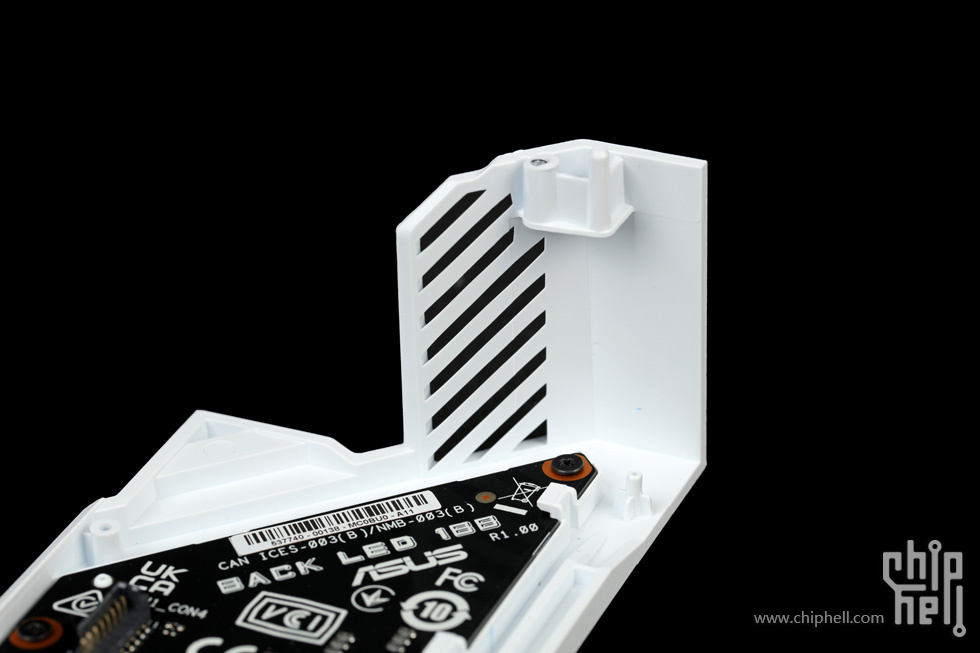

上盖采用塑料材质制成.

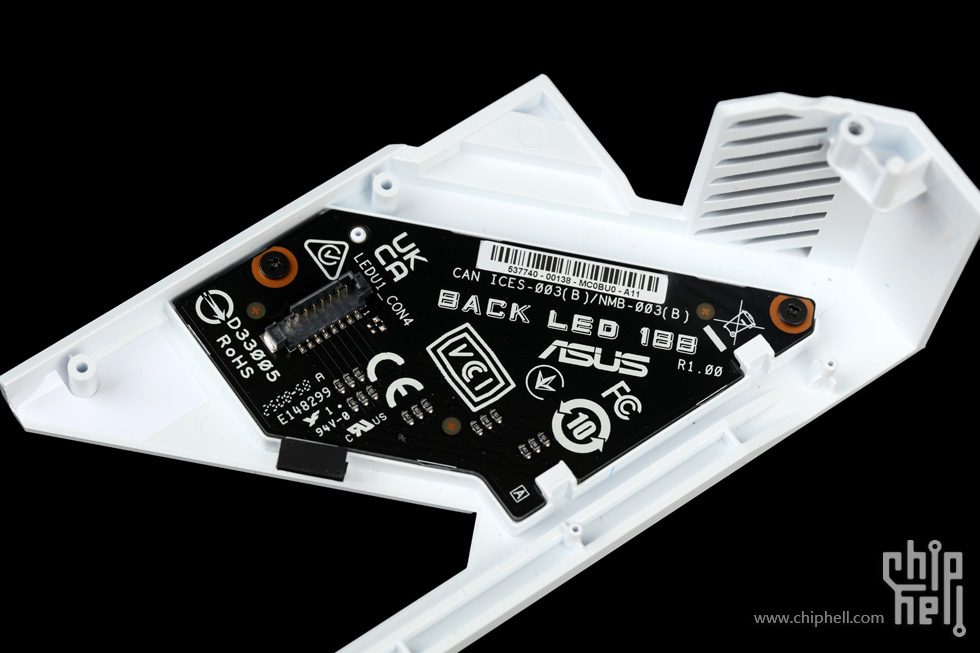

用于RGB灯光的PCB板.

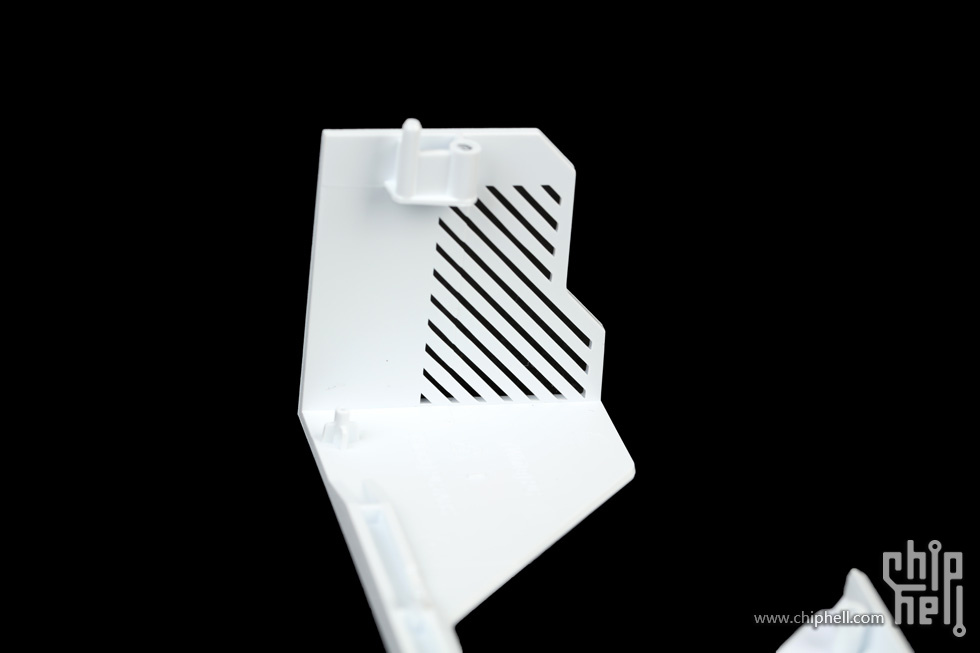

左右两侧设有镂空开槽,以提供更好的通风效果.
后段散热模组内侧,在内测设有额外延伸开槽,配合一部分的一体式I/O上盖,以尽量提高散热能力.

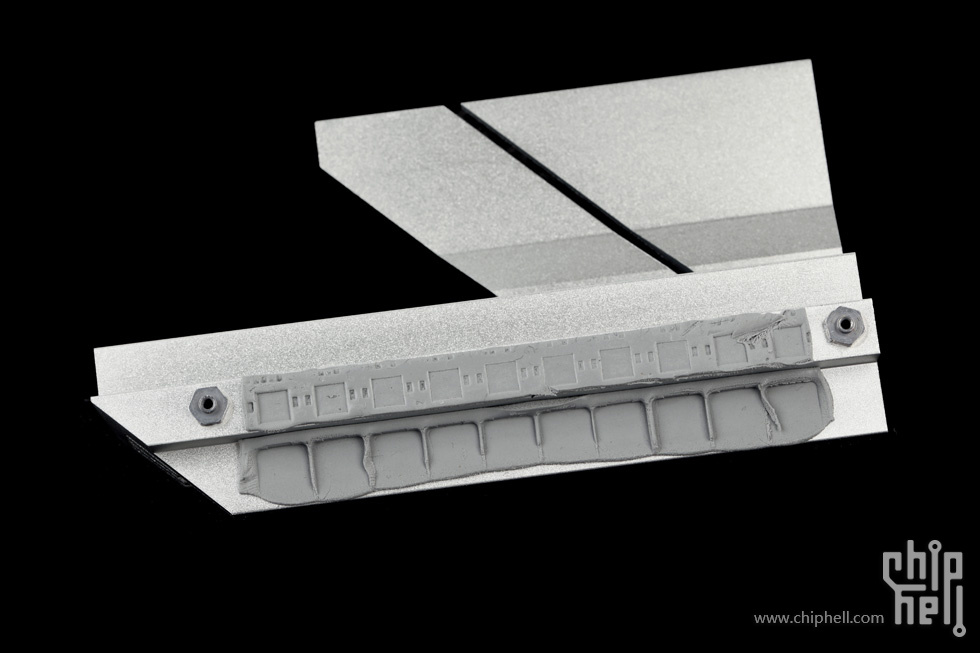

两端的散热模块均通过导热垫接触MOSFET和电感,接触面压力良好.

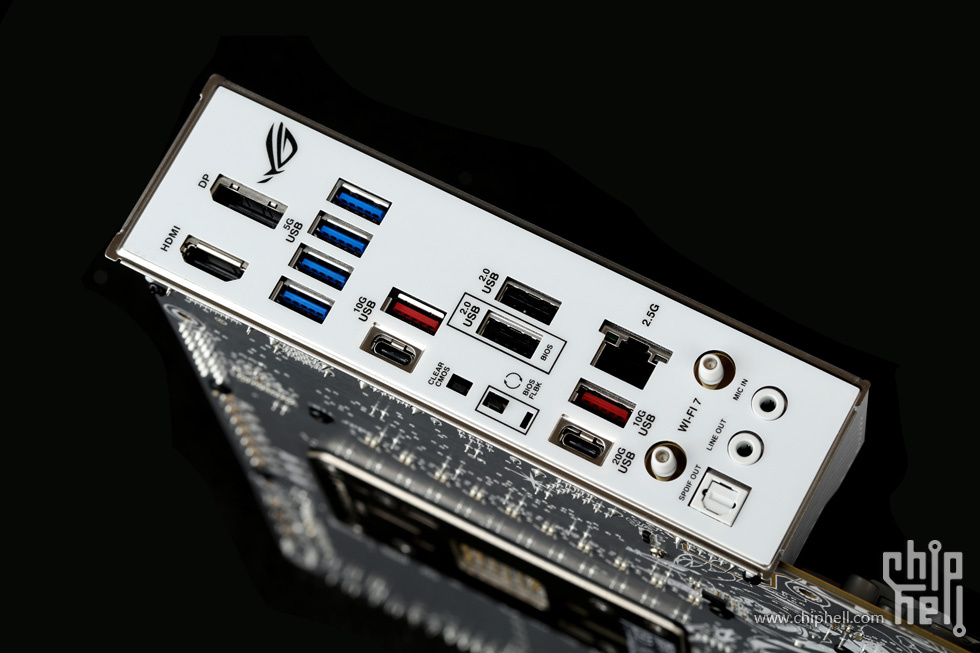

后I/O接口部分,提供1个HDMI 2.1接口,1个DP 1.4接口,1个USB 20Gbps Type-C,4个USB 10Gbps(3个Type-A+1个Type-C),4个USB 5Gbps Type-A,2个USB 2.0,1个2.5Gbps 有线LAN,无线网卡双天线接线端,一个Clear CMOS按钮,一个BIOS FlashBack按钮,以及2个3.5mm+1个S/PDIF光纤输出的音频接口组.

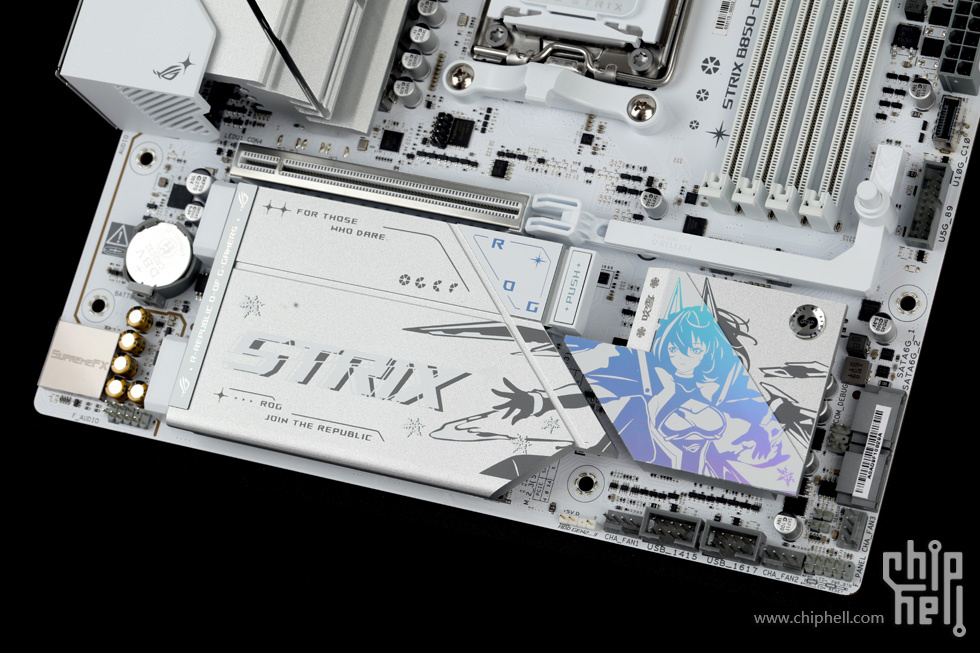

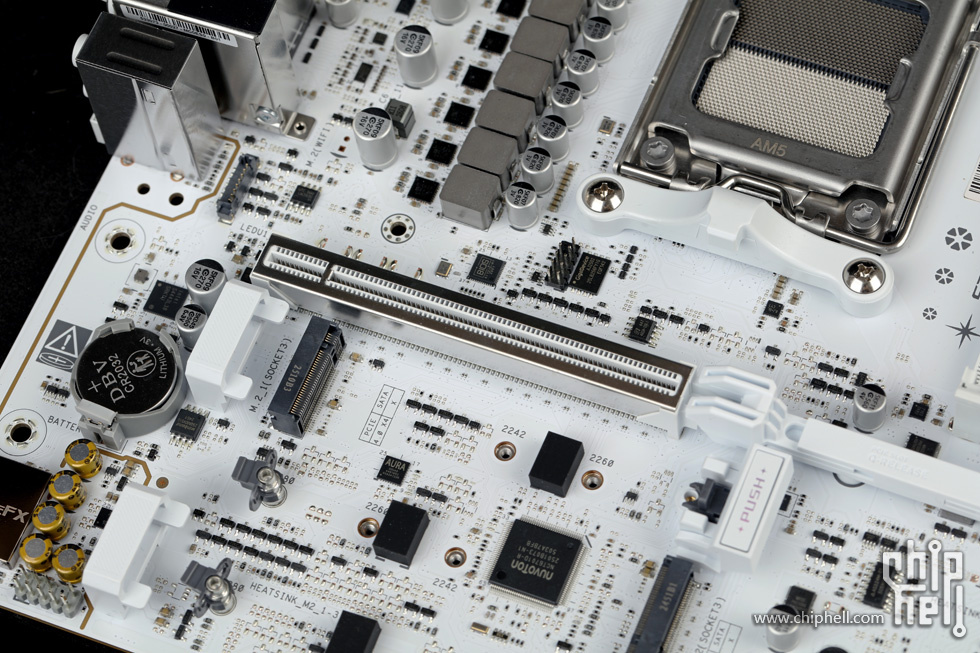

主板中下部,为PCIe扩展区,M.2 SSD插槽以及芯片组区域.
M.2 SSD散热片与芯片组散热模组采用共同装饰设计,以构成吹雪卡通形象和Strix标识等其他装饰元素.

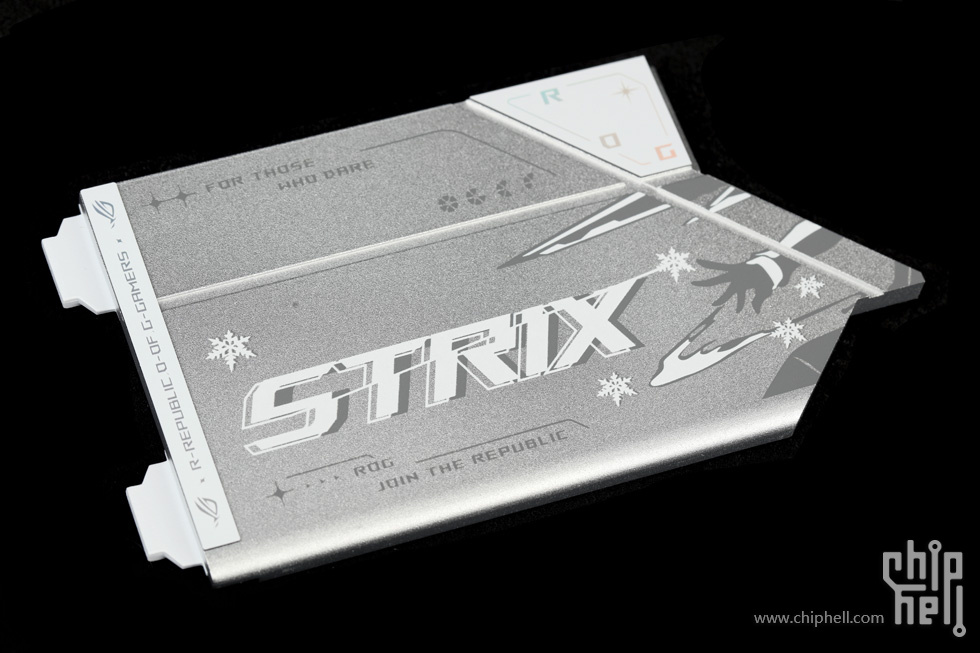

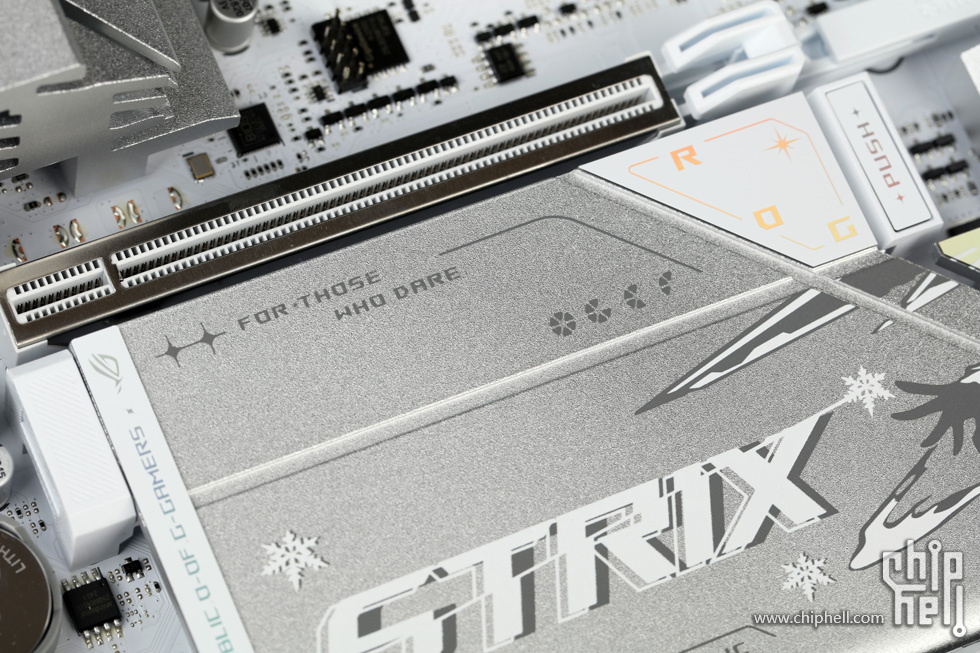

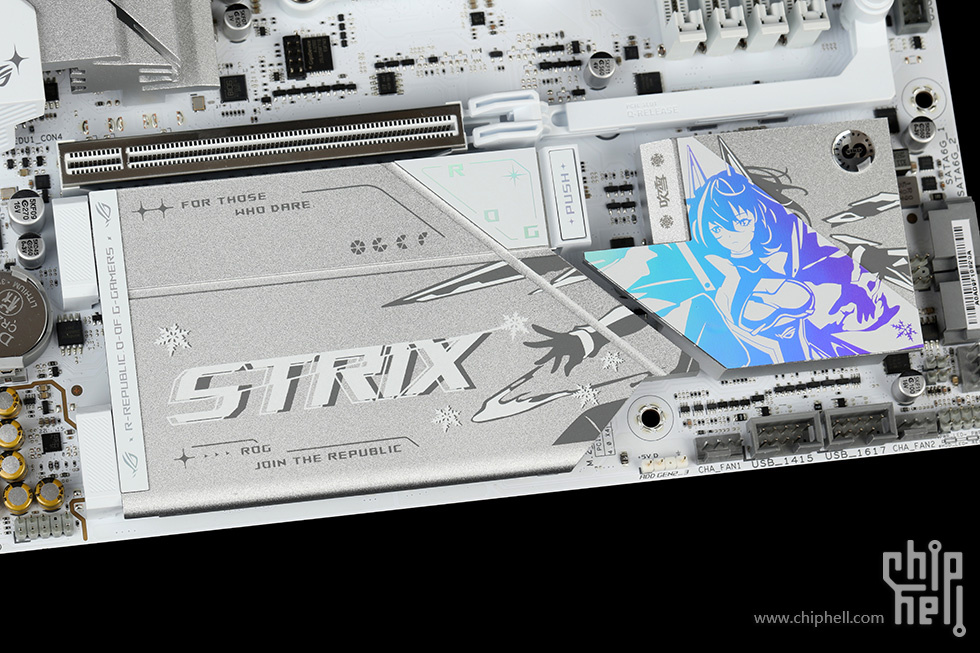

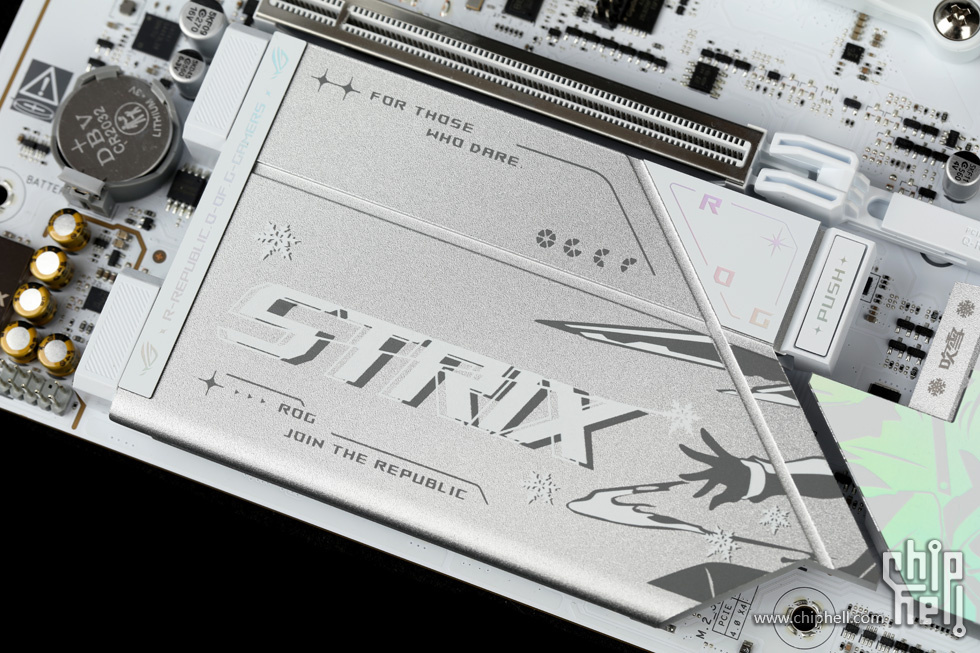

M.2 SSD散热片部分.表面为Strix标识,各类slogan文字,一些装饰图案,以及小部分吹雪卡通形象装饰.

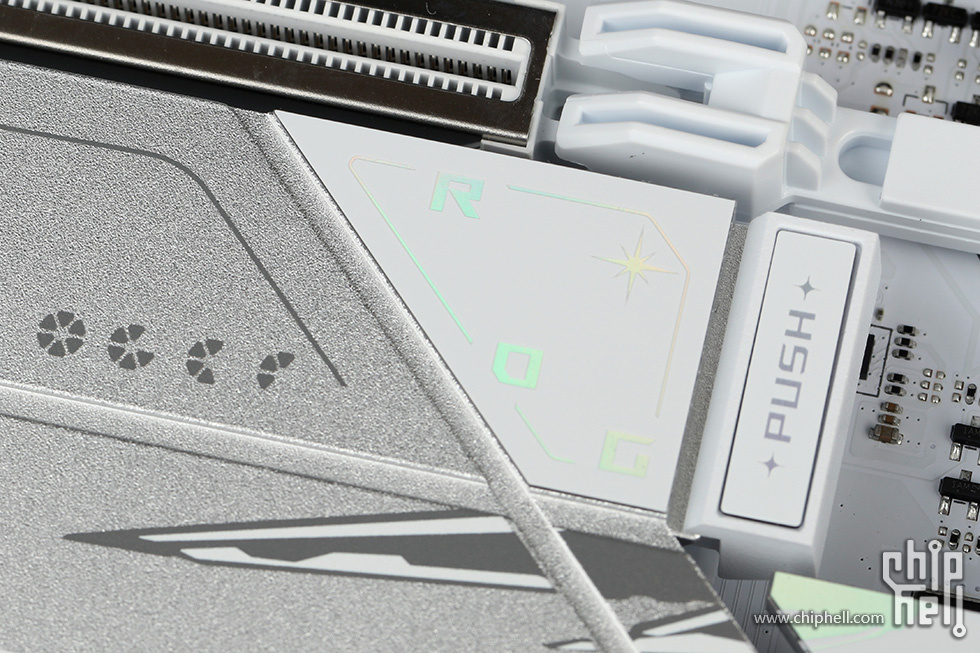

右上边角区块设有白色底色的幻彩ROG装饰片.

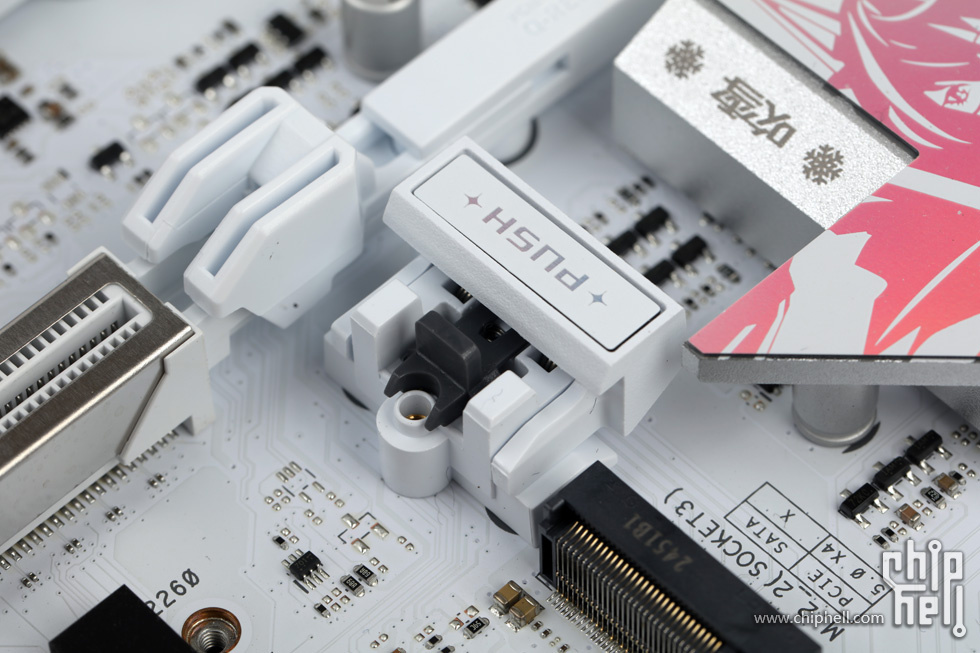

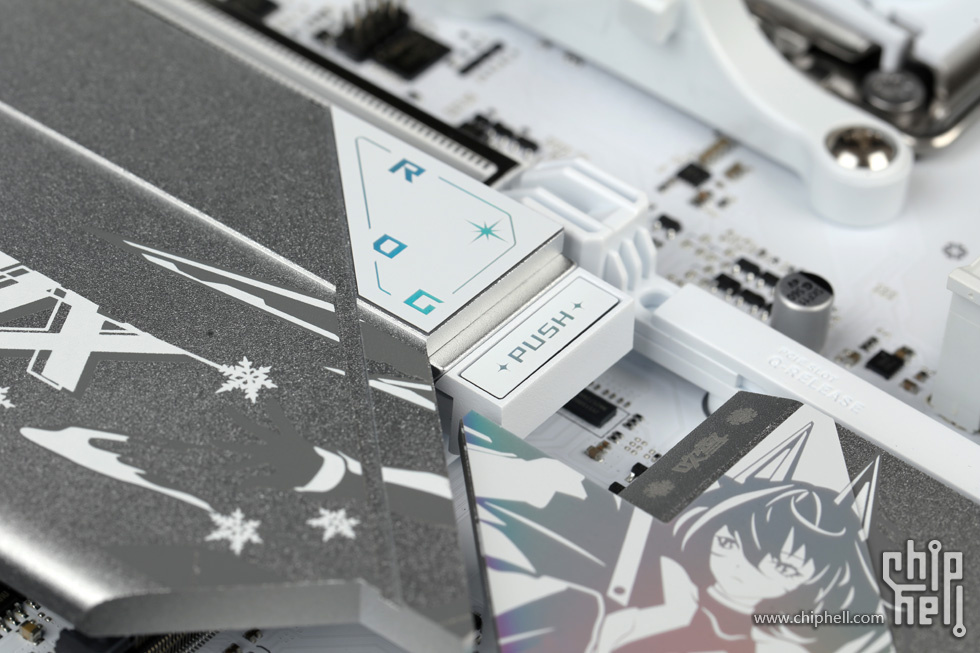

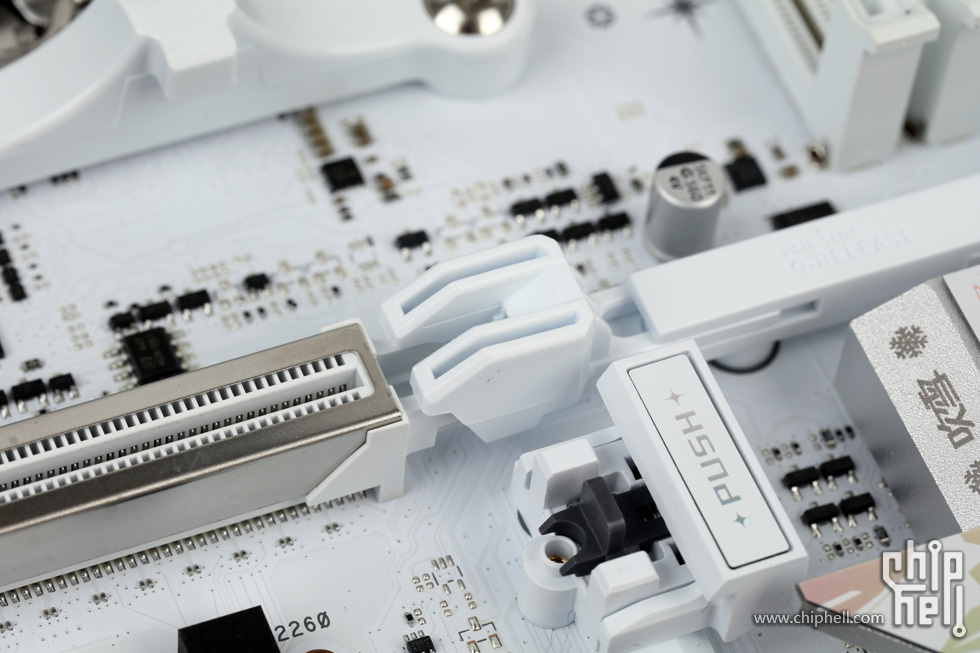

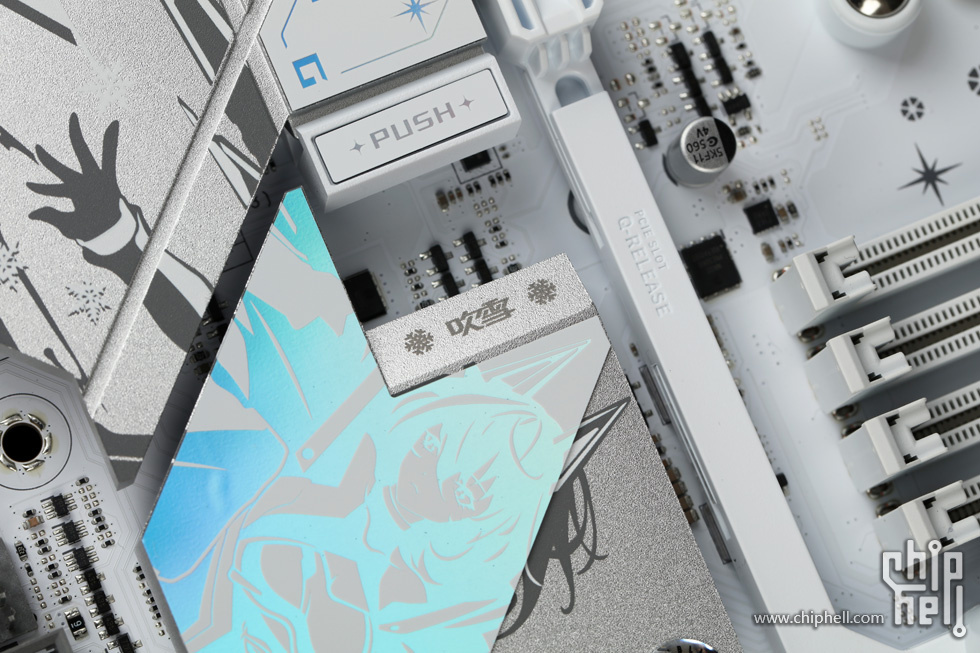

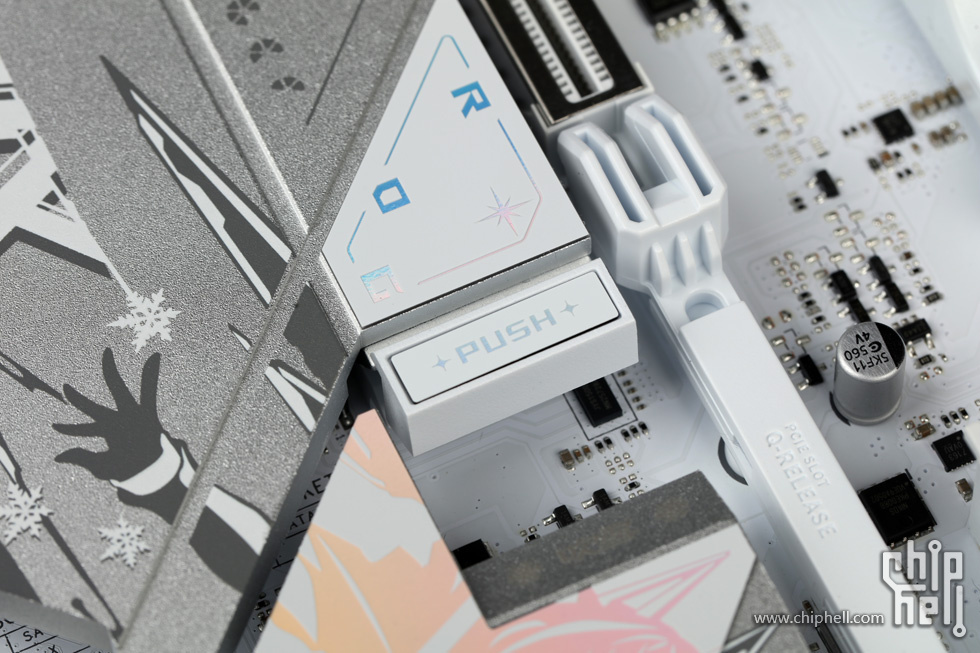

散热片的解锁机构也被放在此处,按下后部的按钮即可弹出.
散热片前端设有完整的白底幻彩ROG标识以及ROG之眼.
M.2 SSD散热片正面.

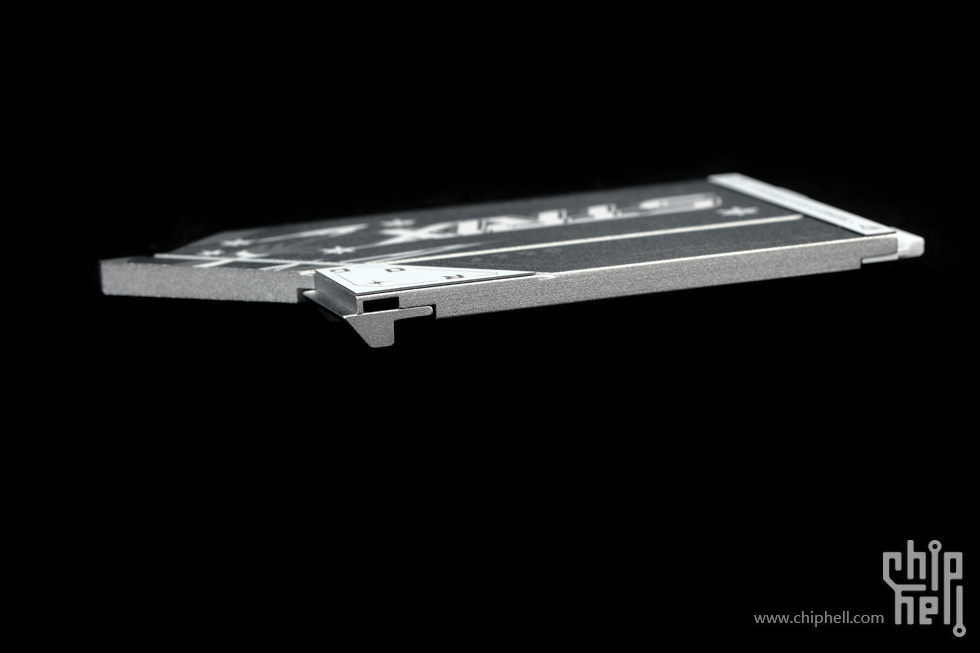

侧面,整体厚度偏薄一点.

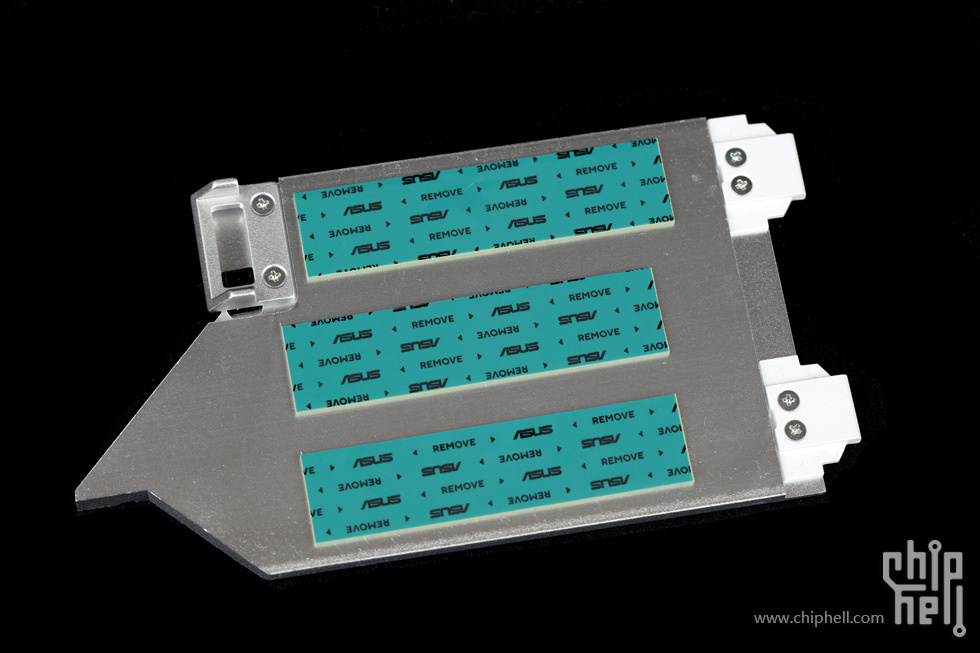

内侧设有对应的3条散热垫.

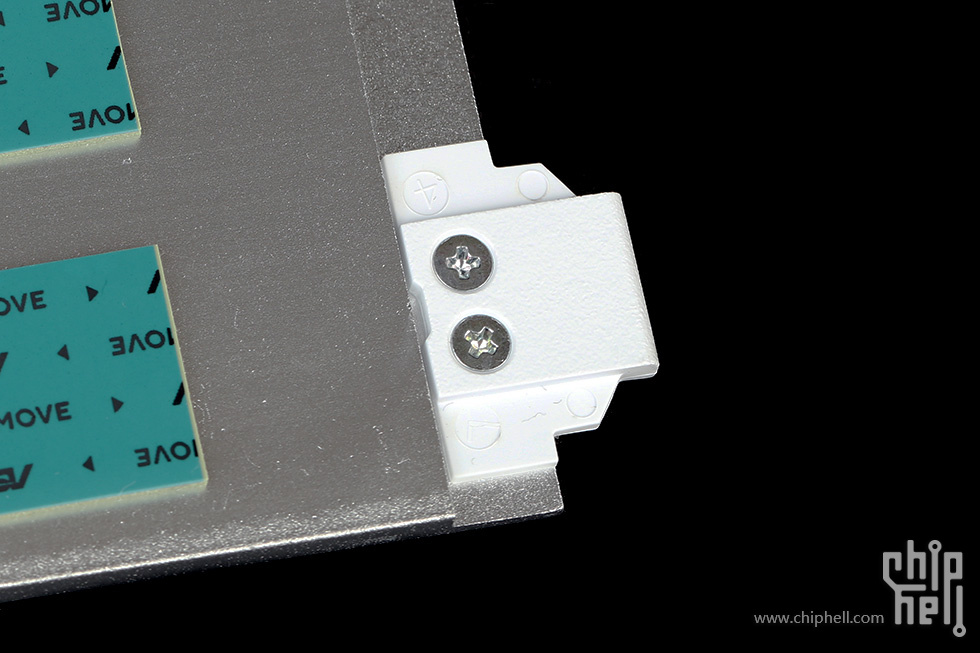

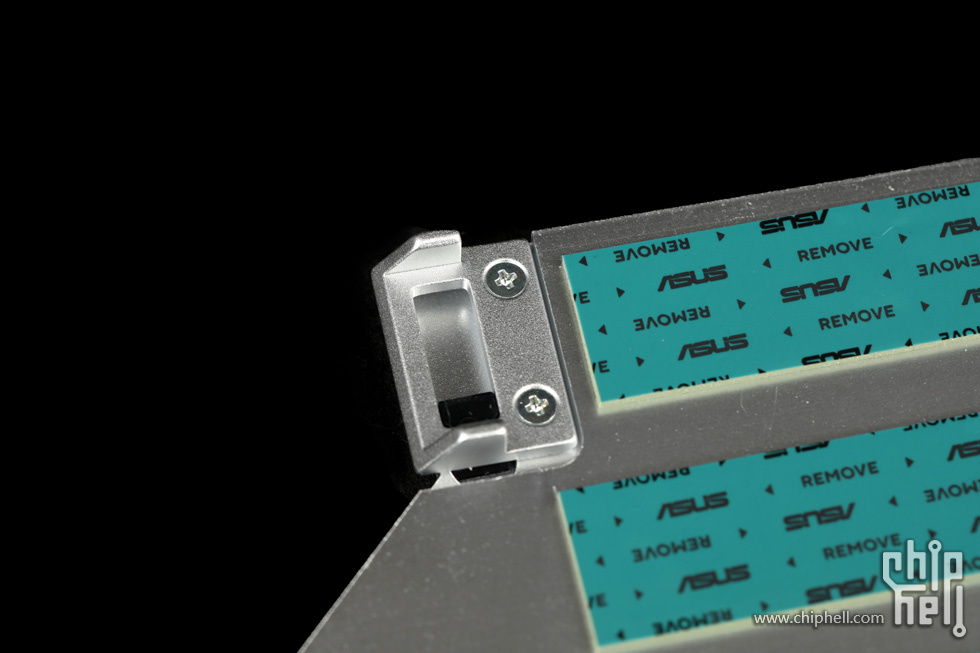

尾部的固定扣..
前部的固定插销.

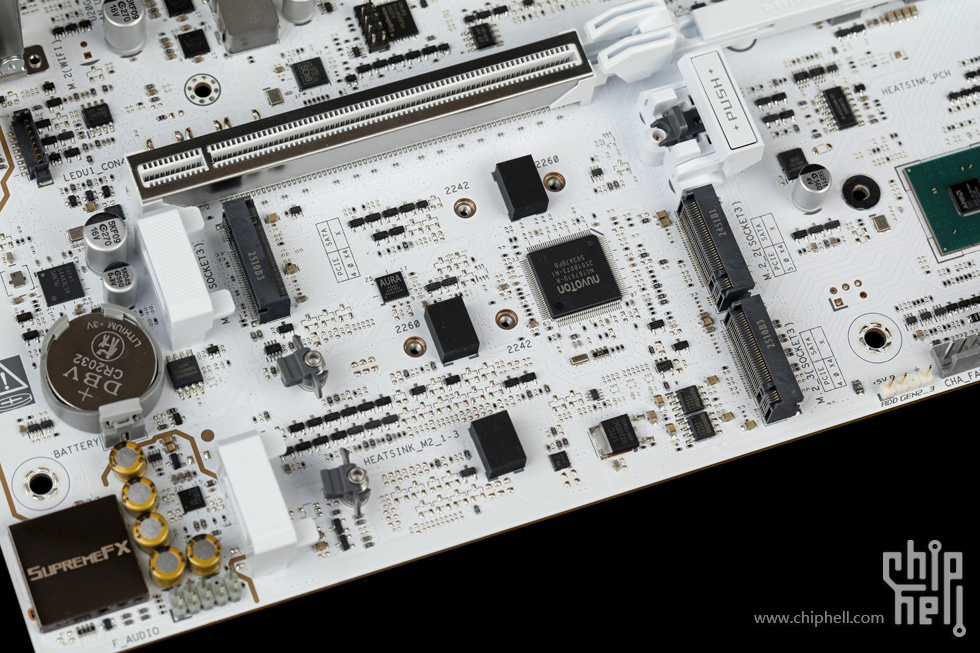

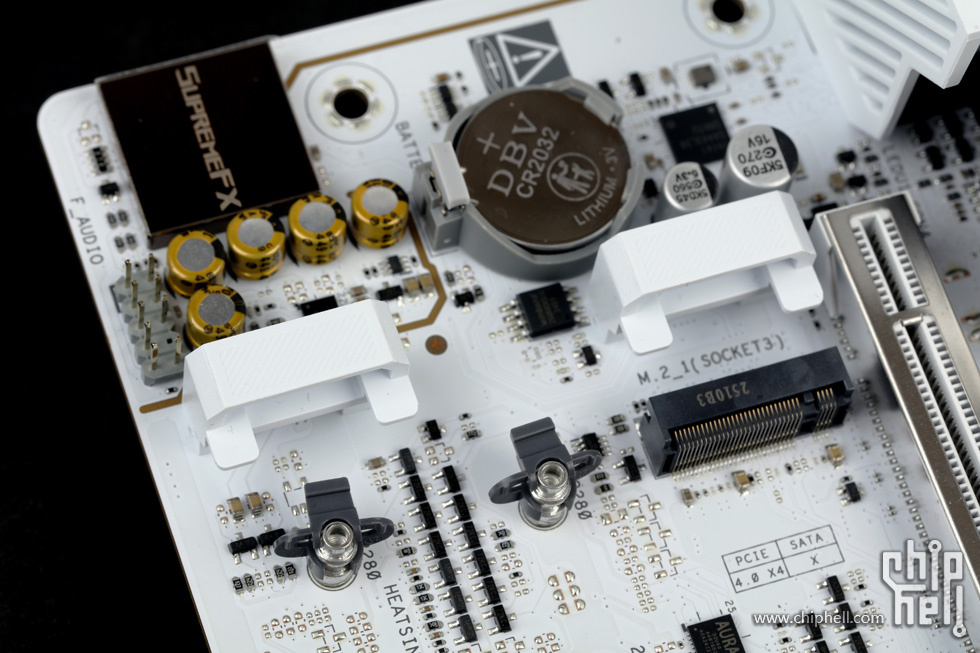

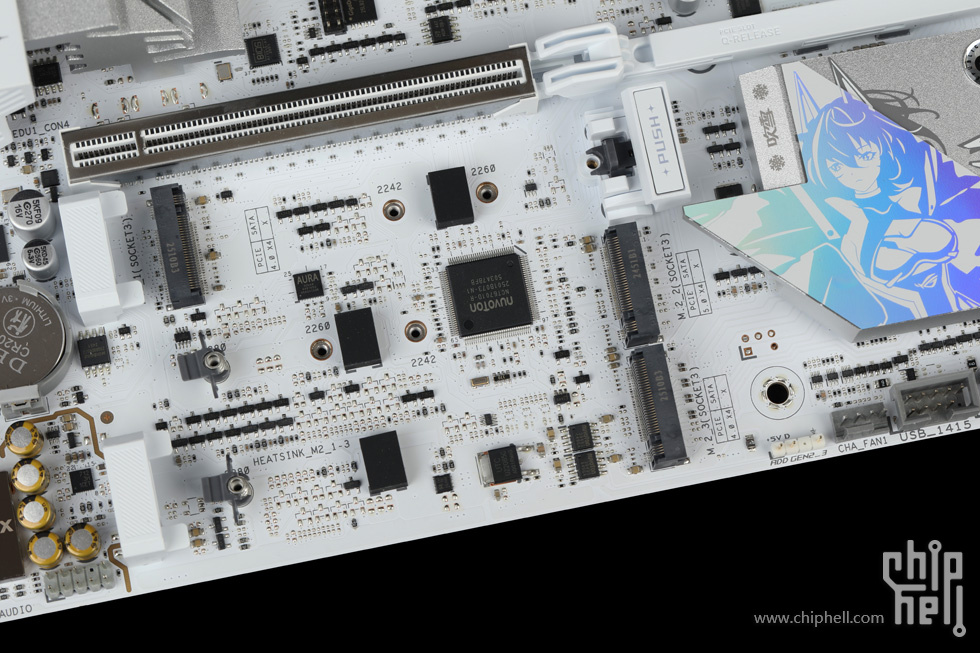

下方的三根M.2 SSD插槽,均无散热背板.
插槽左侧的两个固定插槽孔.
以及右侧的锁定卡扣.

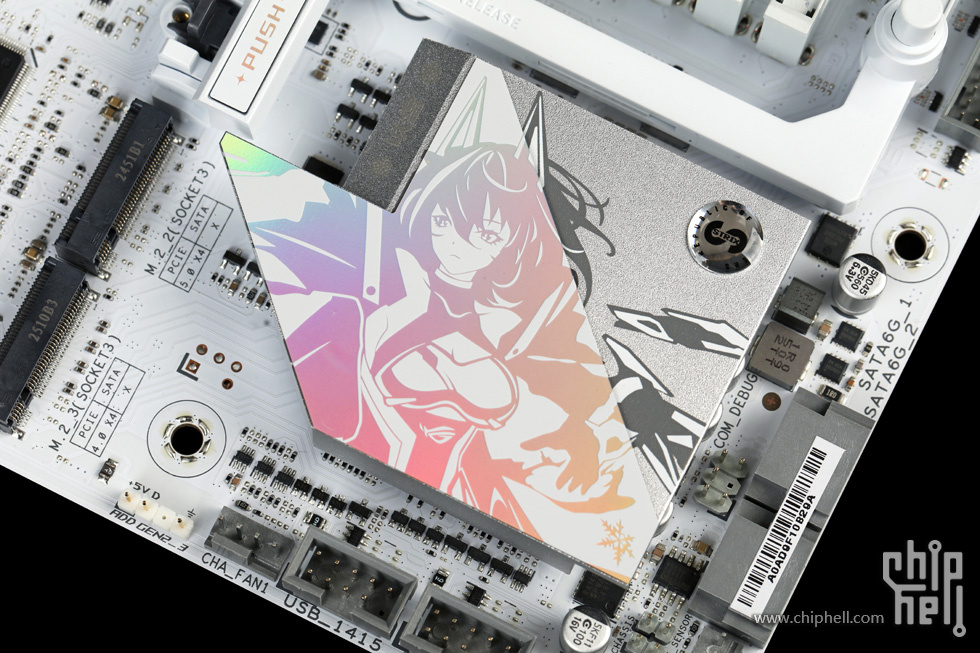

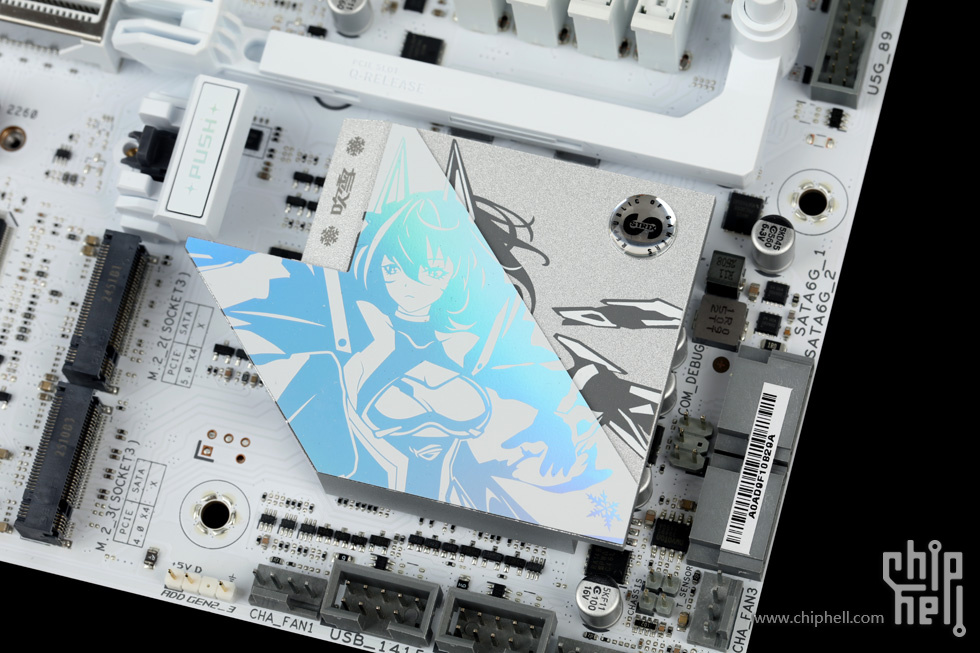

芯片组散热模块部分.
表面印有吹雪的卡通形象图案,并大部分采用了幻彩的装饰贴片方式.

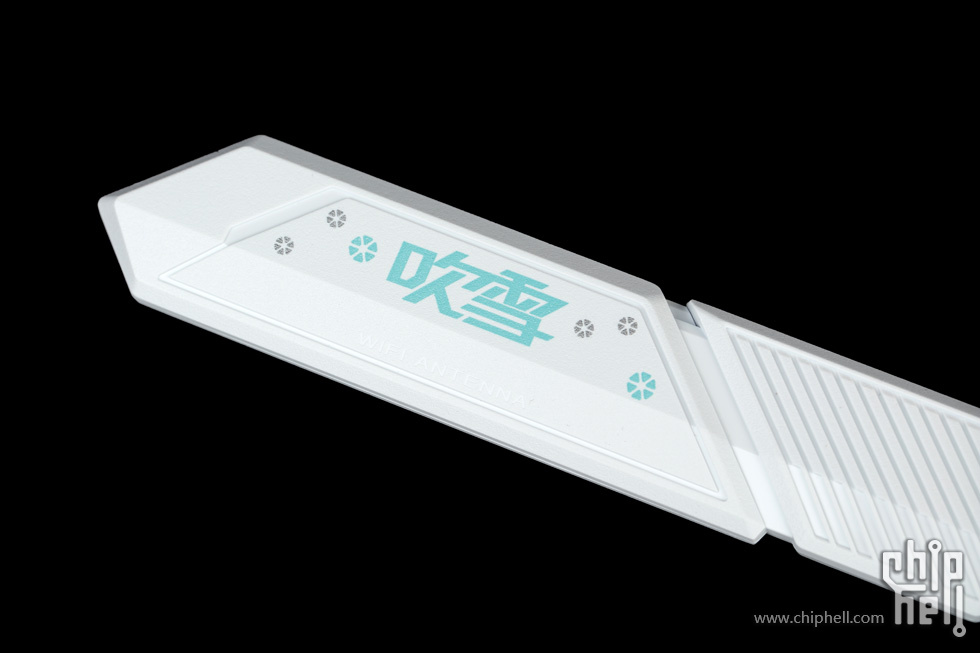

左上角设有倾斜装饰设计,并印有吹雪标识.
右上角则是一个滴状的Strix LOGO标识贴.

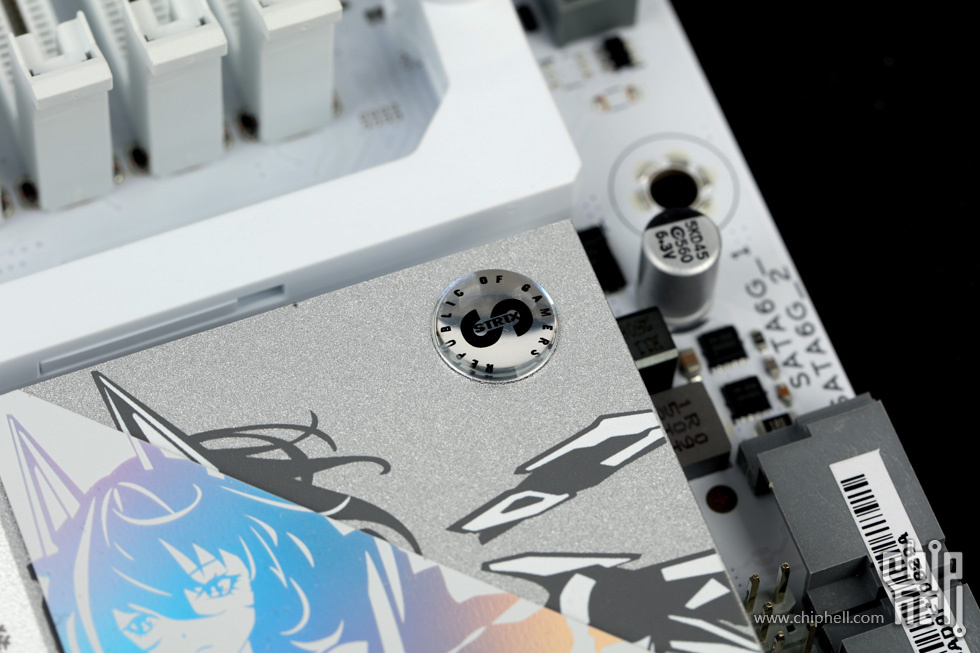

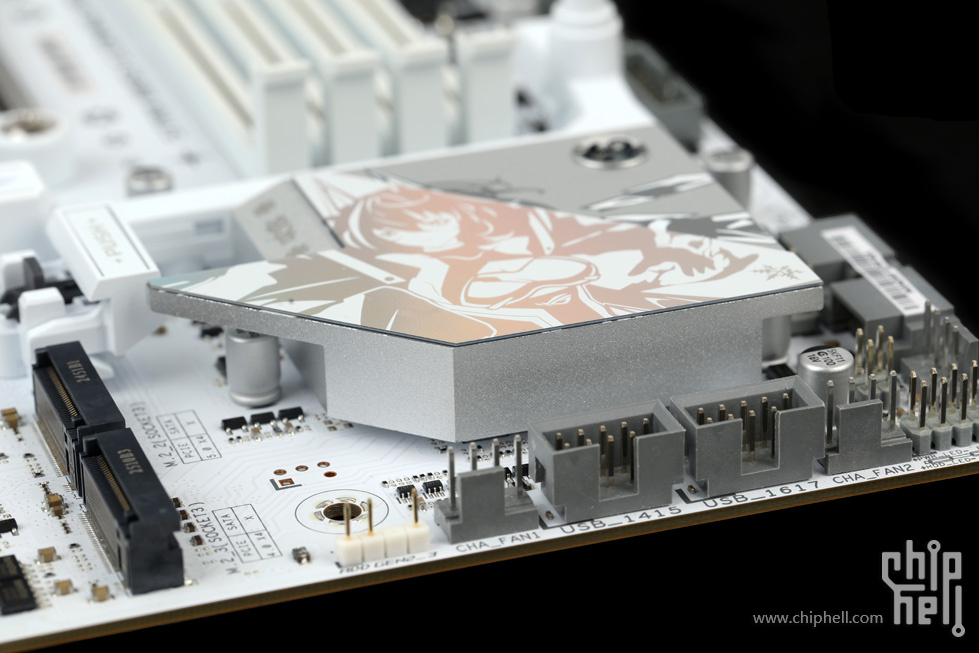

芯片组散热模块的整体厚度算比较厚实.

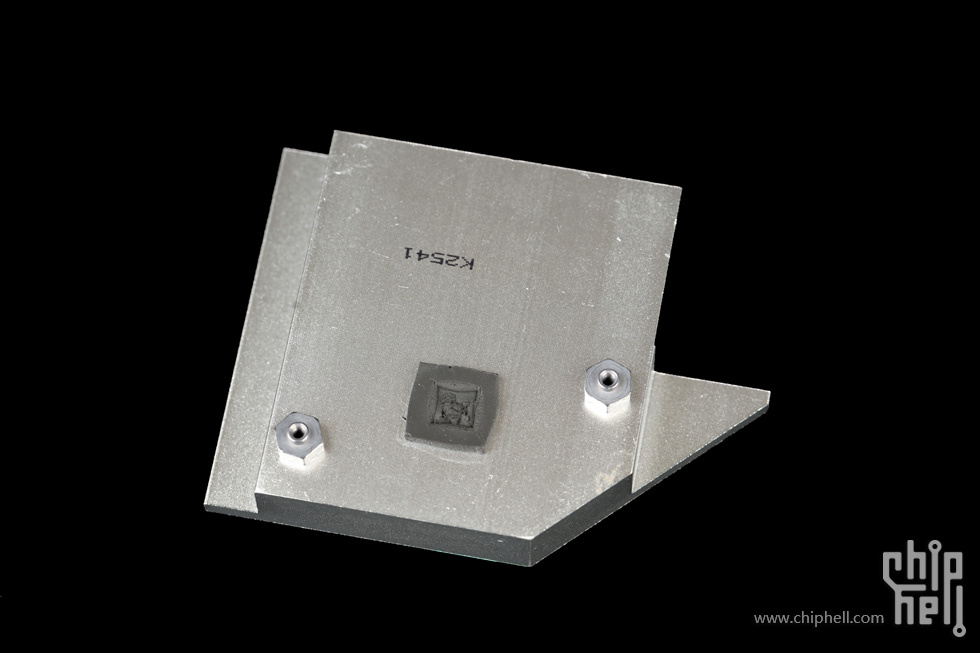

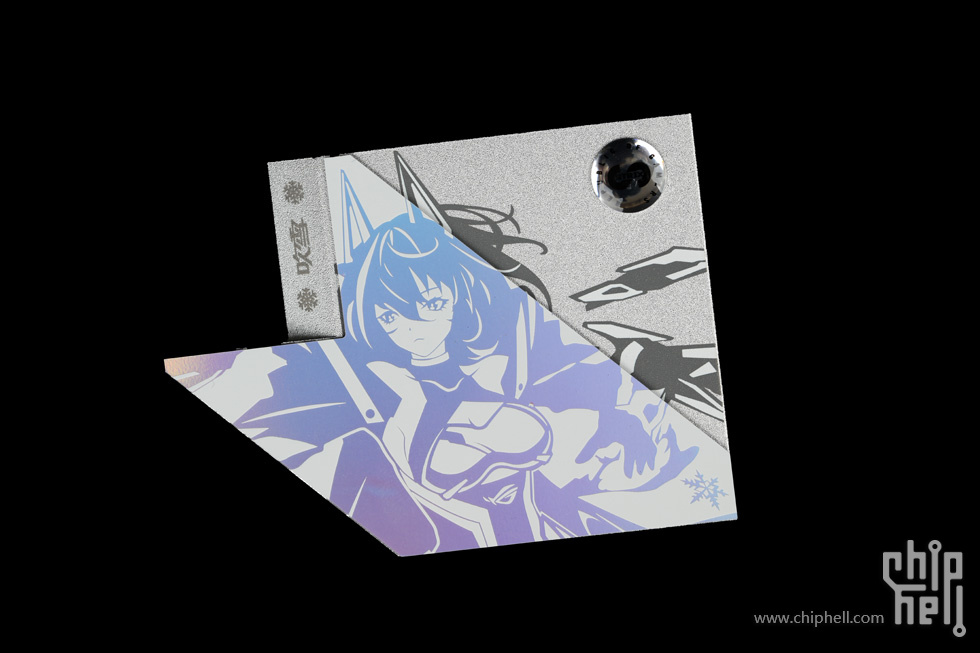

拆下后的芯片组散热模块.
内侧,采用散热垫接触芯片组.

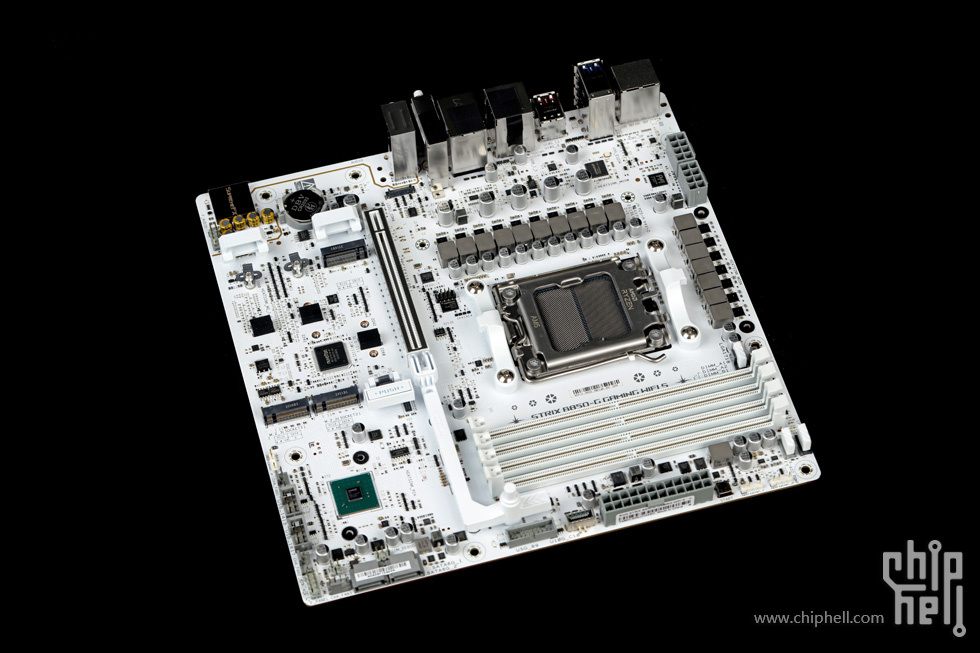

主板正面无遮挡全览.

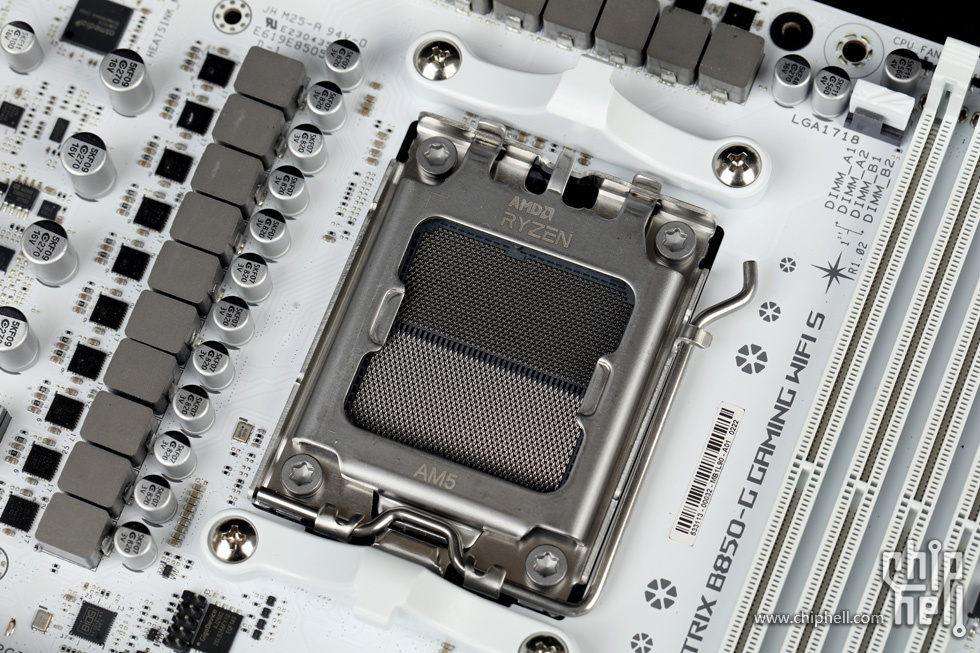

AMD AM5 LGA1718插座,支持AMD Ryzen 7000/8000/9000系列CPU.

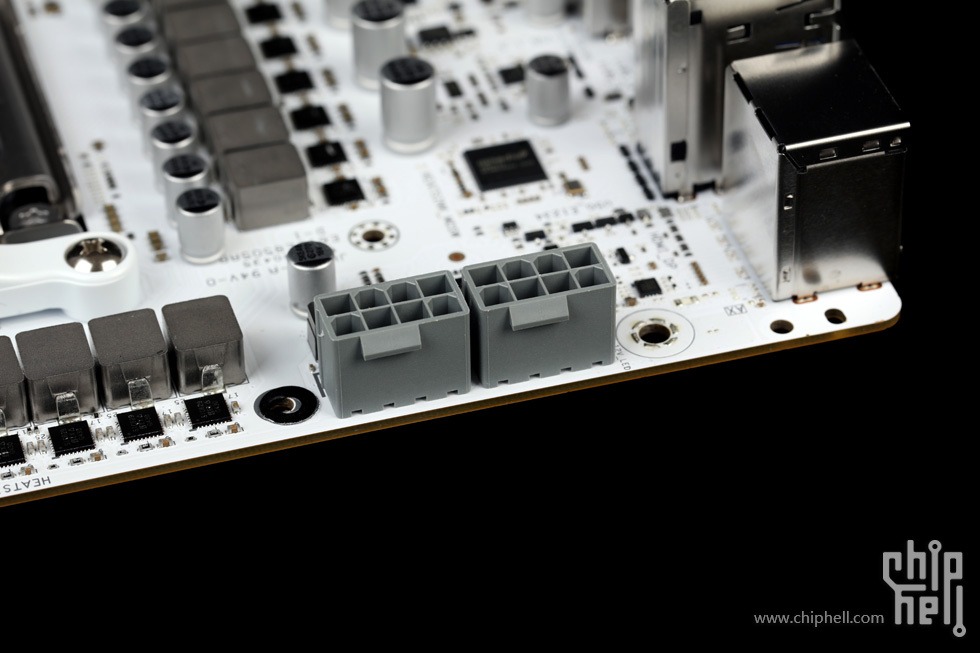

采用双8pin的CPU供电输入接口.

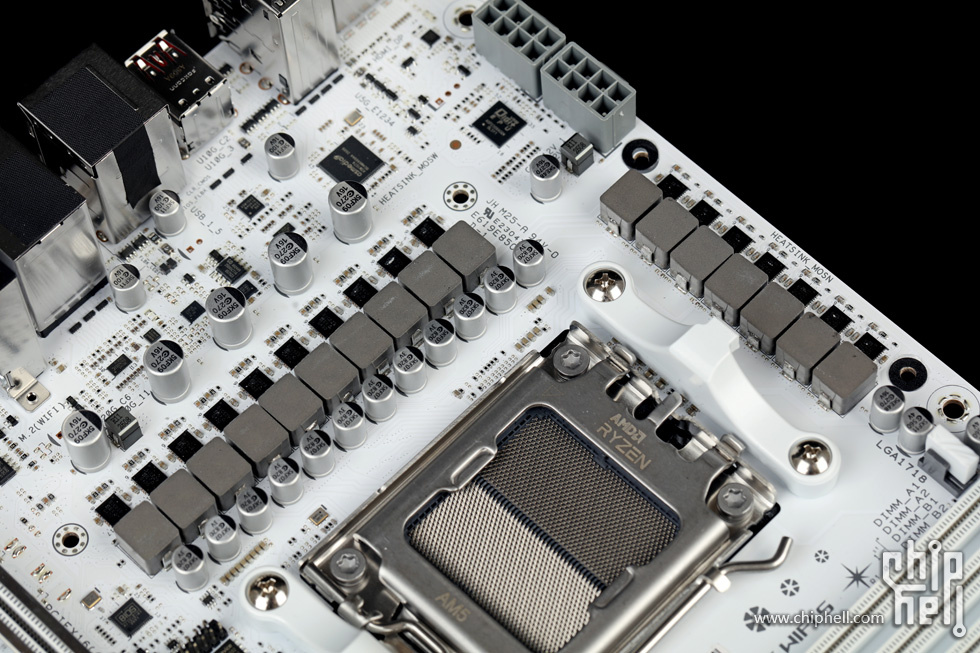

供电整体为14+2+1相规格.

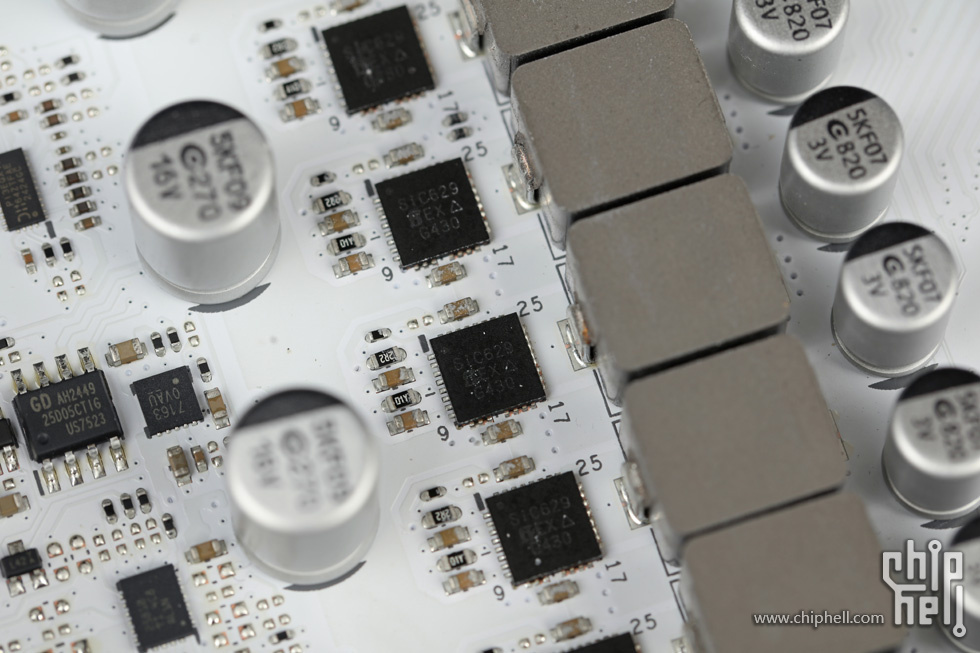

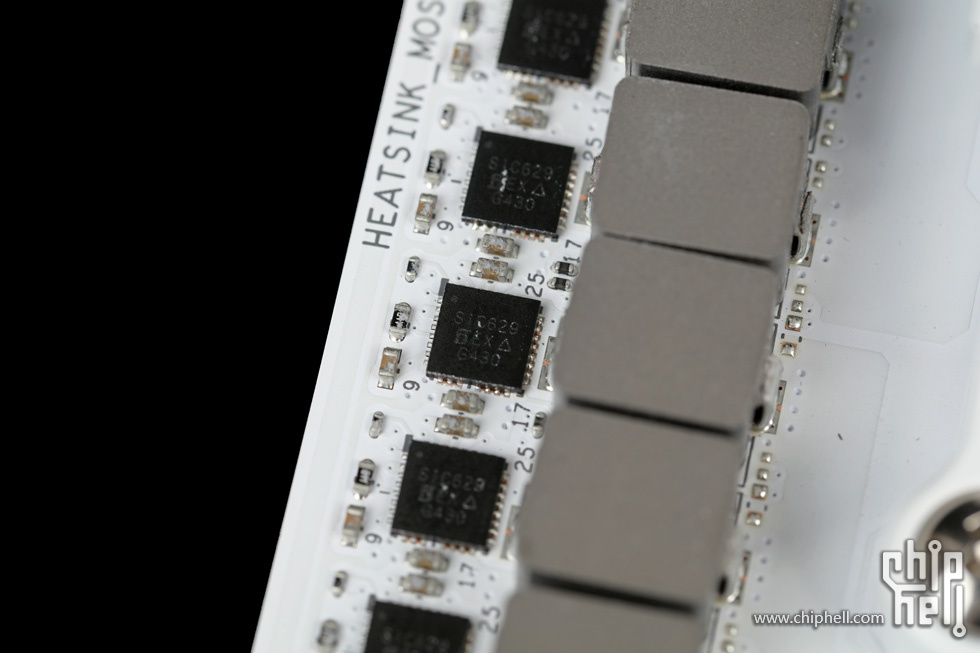

Core/SoC/Misc每相均搭配一颗80A的SiC629.

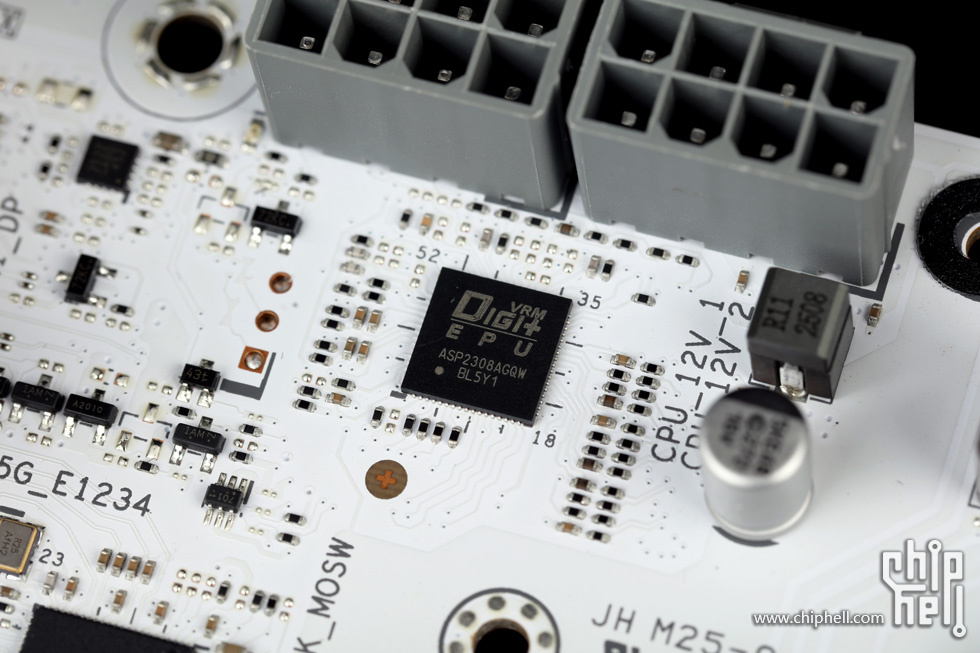

核心供电主控为华硕定制的ASP2308AGQW.

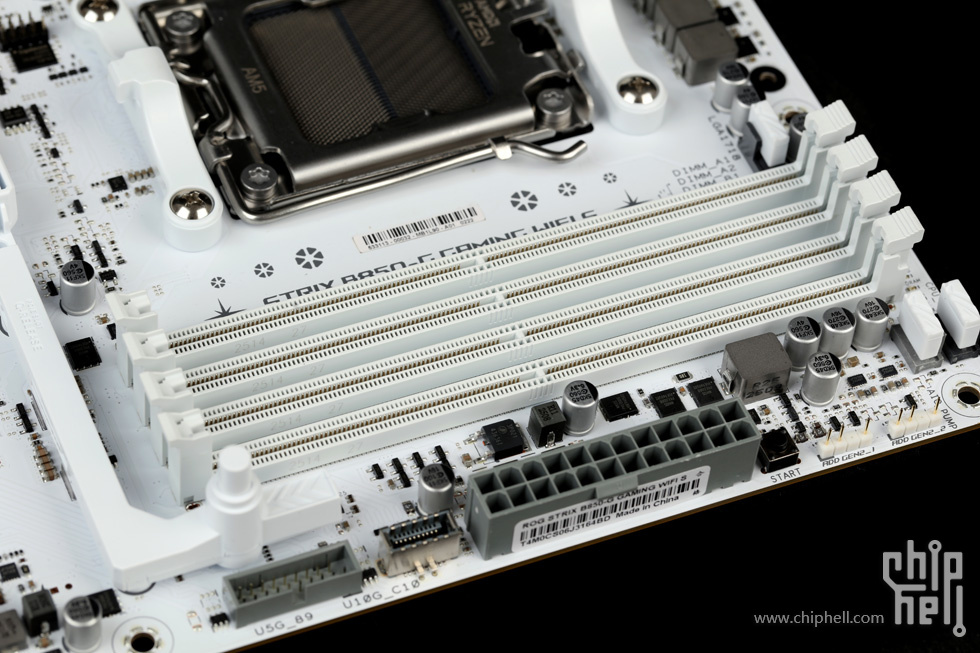

设有四条DDR5内存插槽,原生最大支持5600Mhz,可超频至最大8000+Mhz,容量最大可安装256GB(4*64GB).支持EXPO/XMP 3.0超频档以及华硕AEMP III.
PCIe扩展插槽,仅配备一条由CPU提供的加固型PCIe 5.0 x16全长插槽.
插槽尾销配备华硕Q-Release快拆锁止机构.
共板载4条M.2 SSD插槽,其中正面有3条. 最上方的为M.2_1插槽,最大支持PCIe 4.0 x4,由CPU提供通道,尺寸规格上兼容2242/2260/2280三种. 中部的为M.2_2插槽,最大支持PCIe 5.0 x4,由CPU提供通道,尺寸规格上兼容2242/2260/2280三种. 下方的为M.2_3插槽,最大支持PCIe 4.0 x4,由芯片组提供通道,尺寸规格上仅兼容2280一种.

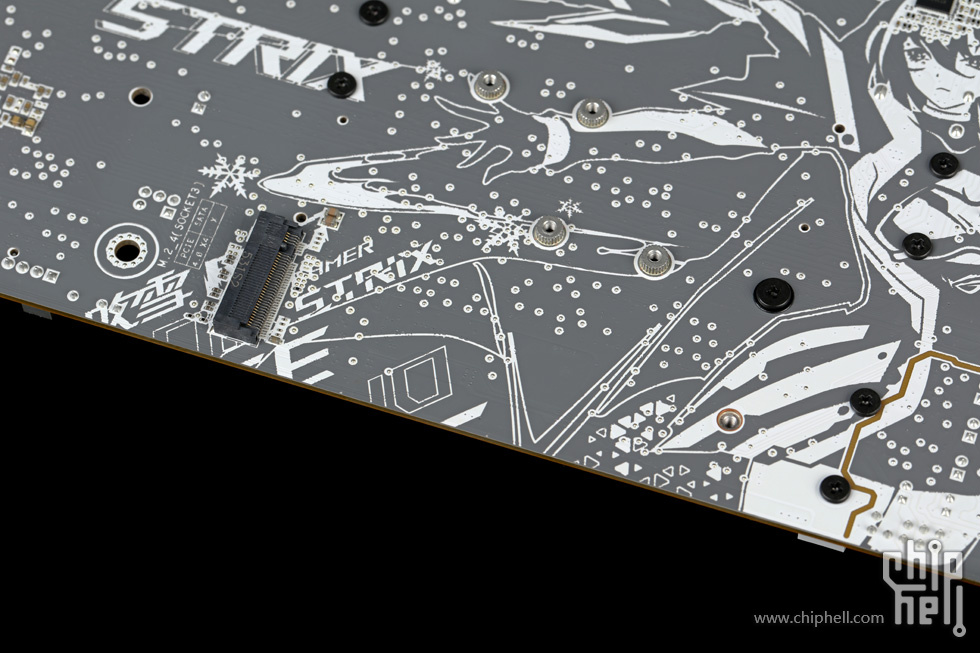

第四条插槽位于主板背面,标号M.2_4,最大支持PCIe 4.0 x4,由芯片组提供通道,尺寸规格上仅兼容2280一种.

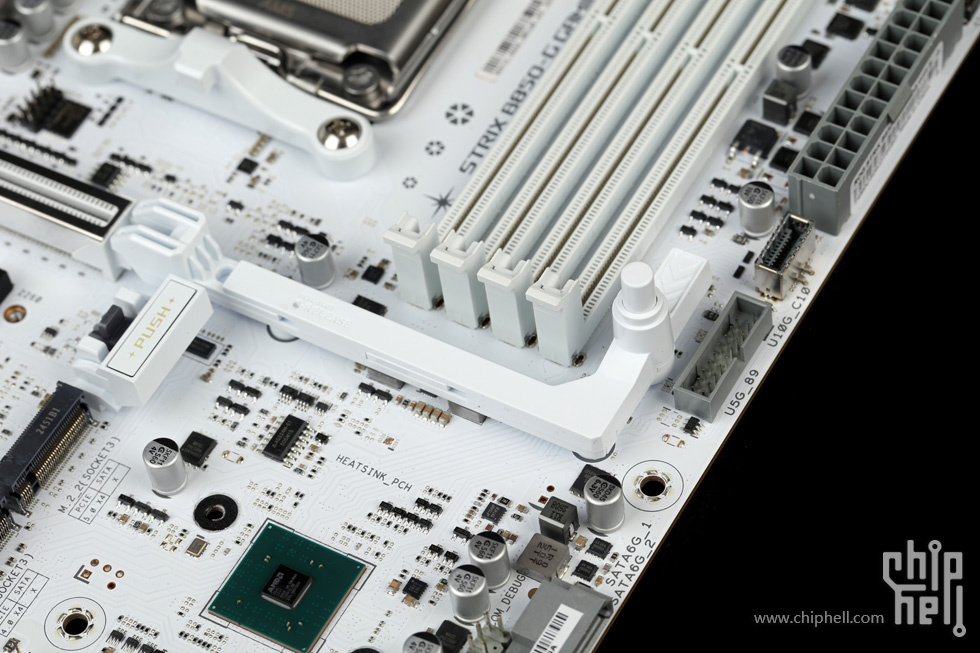

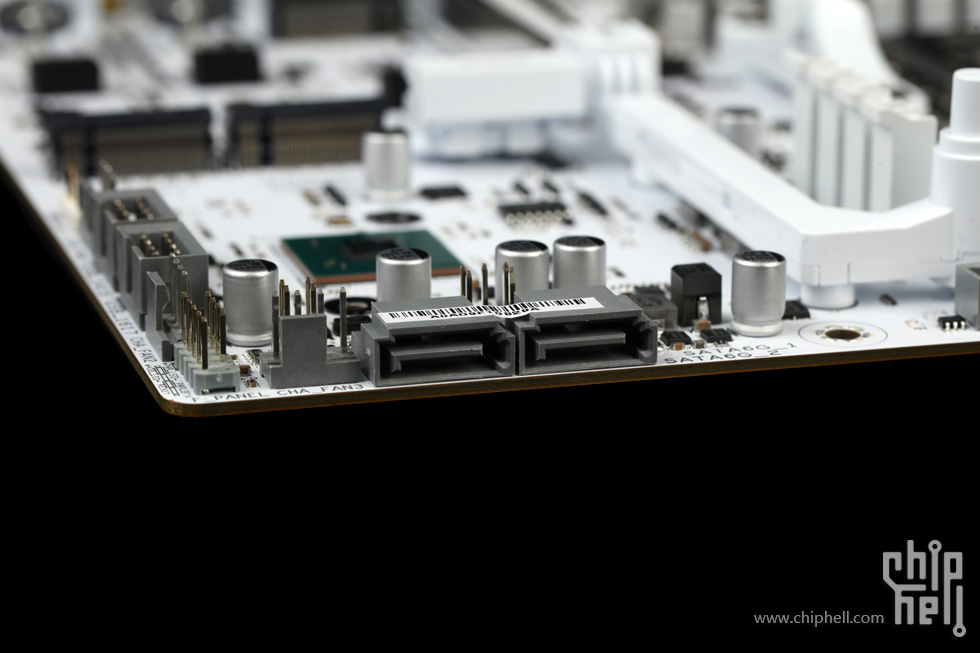

主板右侧,底部位置配有两个原生SATA3接口.

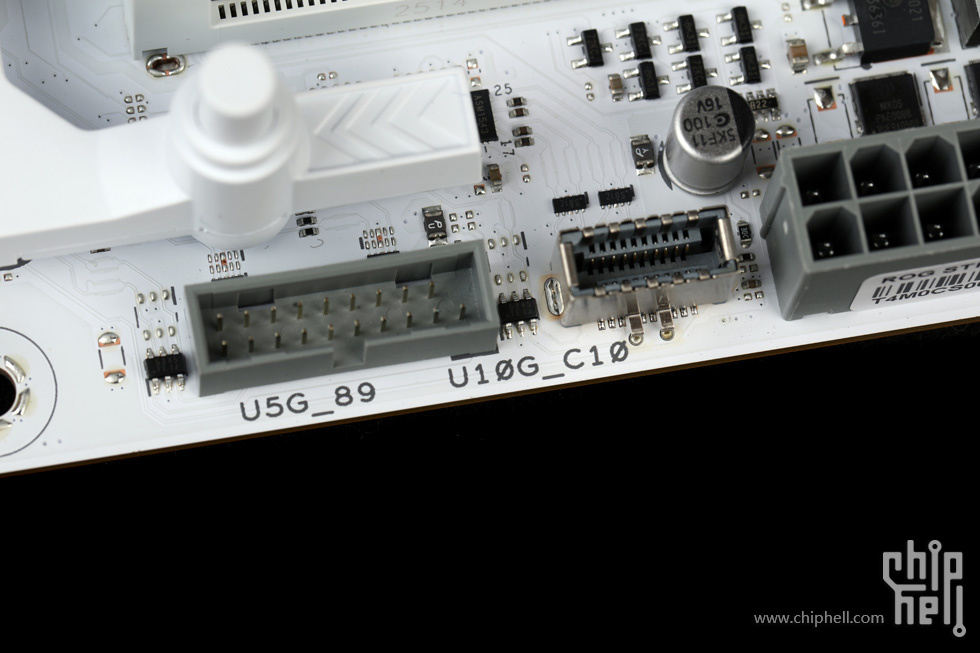

中部位置设有一组前置USB 5Gbps接口,和一个前置USB 10Gbps Type-C接口.

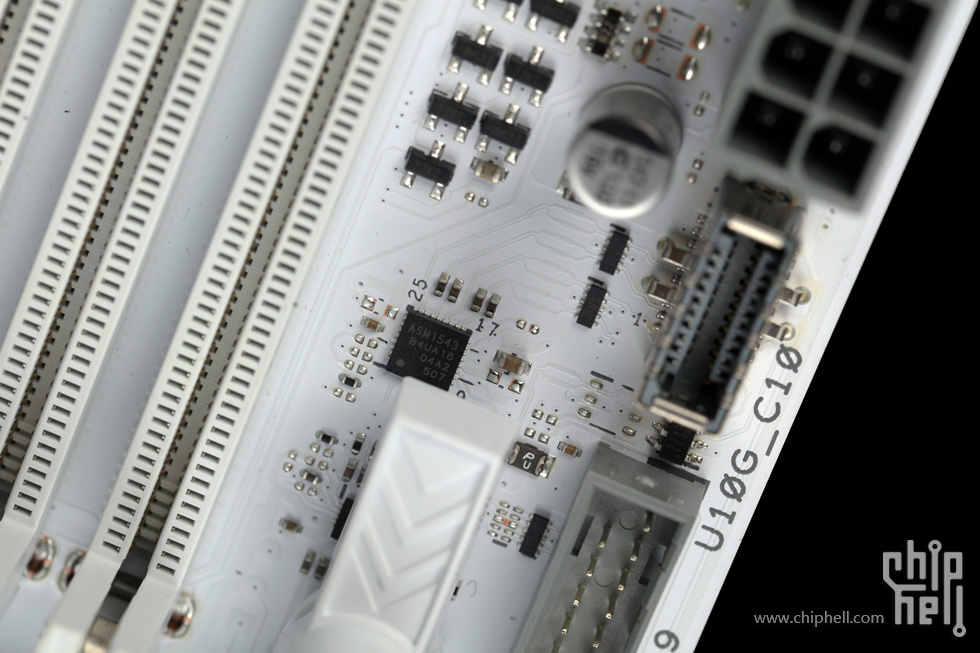

ASM1543芯片,提供前置Type-C接口的正反盲插功能.

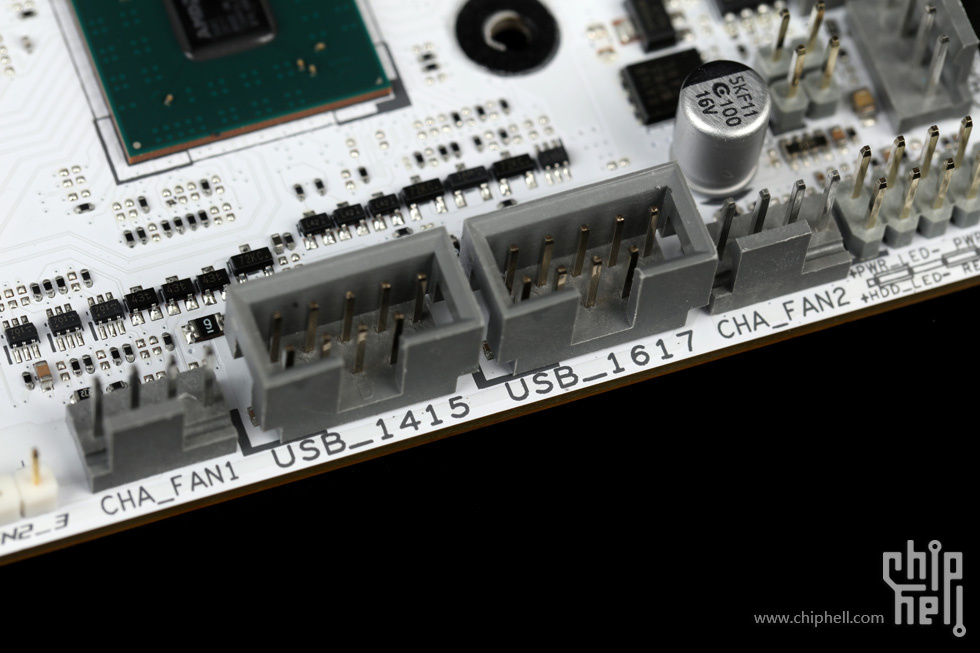

还有两组USB 2.0前置接口,位于主板底部右侧.

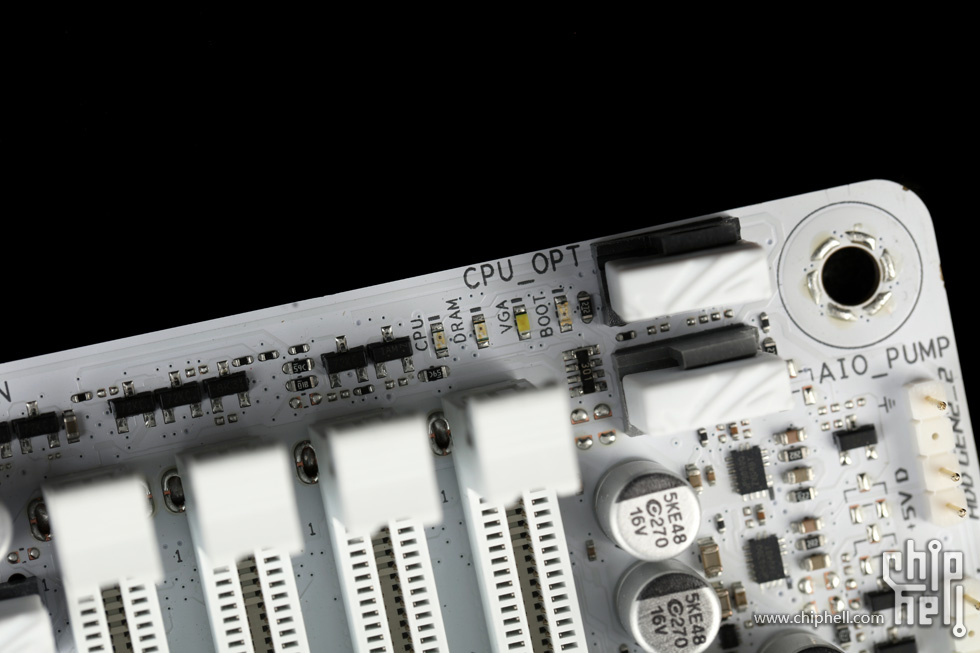

主板配有四颗LED自检DeBug灯,位于内存插槽上方靠右.

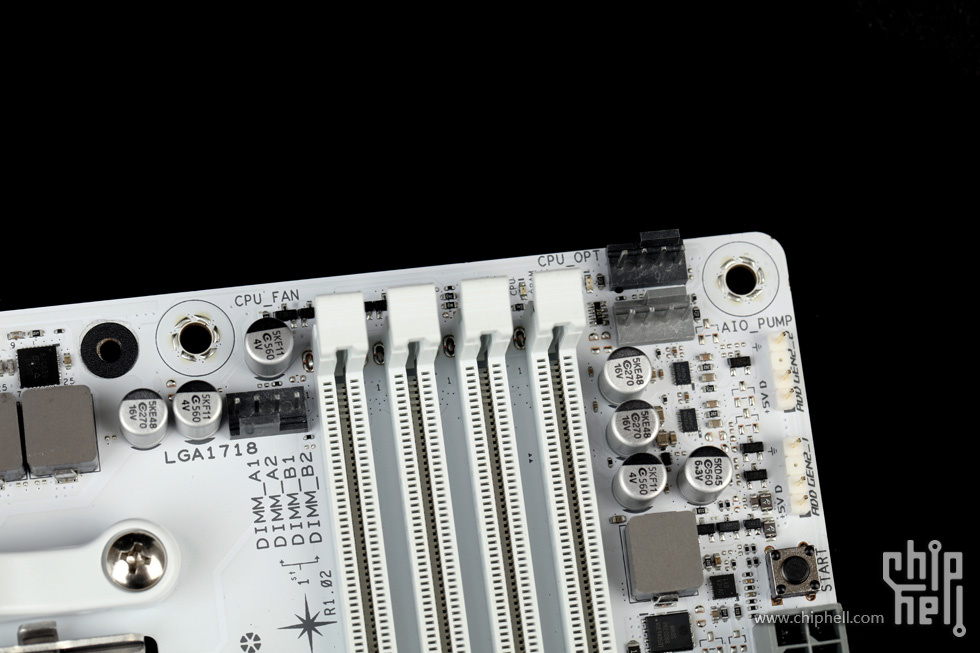

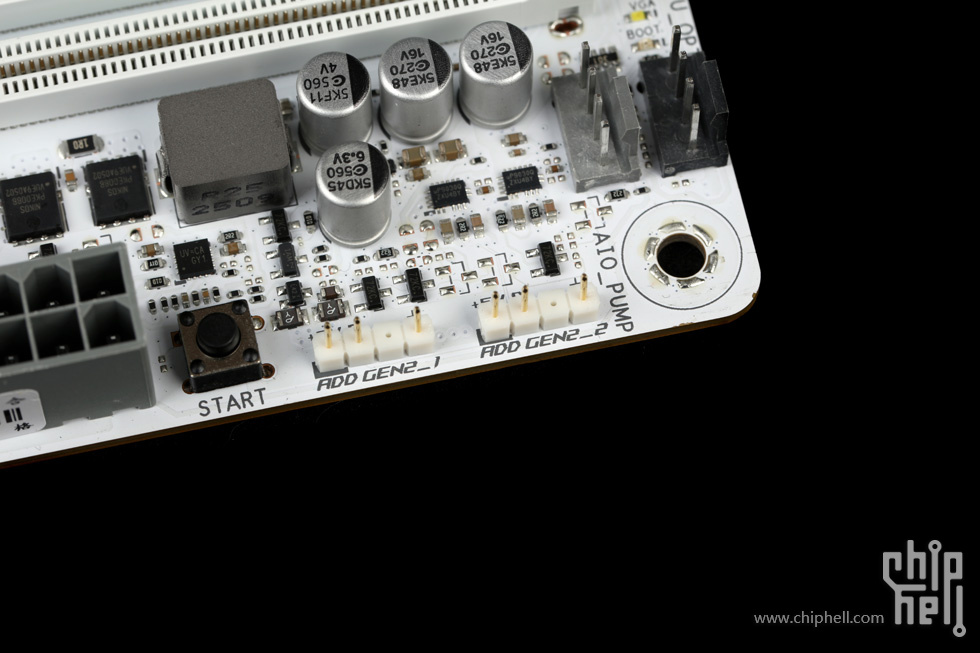

共配有6个风扇接口,以及3组ARGB接口. 其中CPU风扇接口位于内存插槽顶部左侧,而CPU附加风扇,以及AIO水泵接口位于内存插槽顶部右侧.
ARGB_1以及ARGB_2灯光接口位于主板右侧顶部.

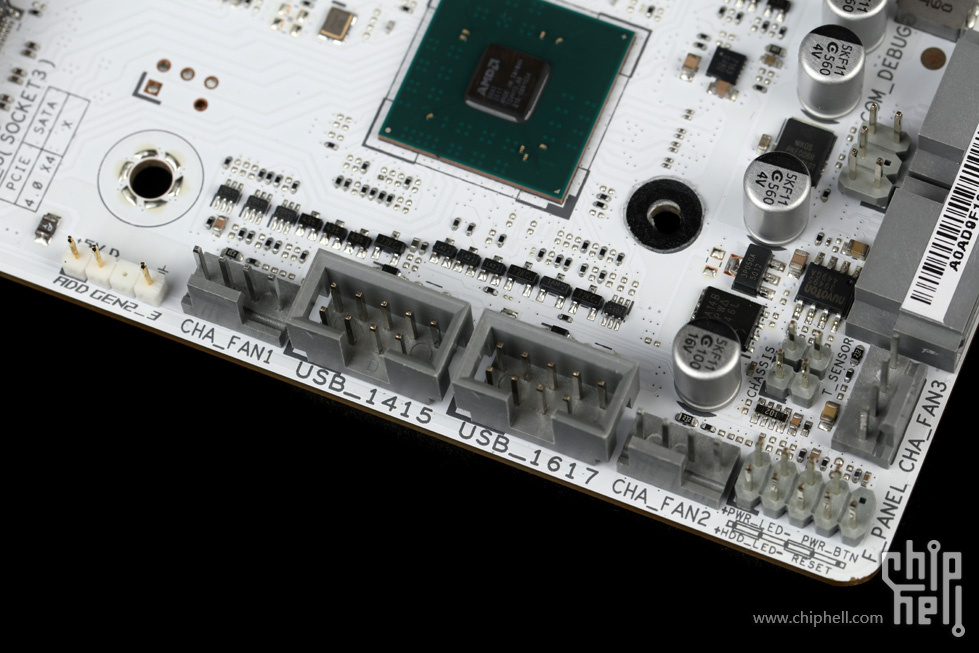

机箱风扇1/2/3接口,以及ARGB_3灯光接口,均位于主板右下角一圈位置.

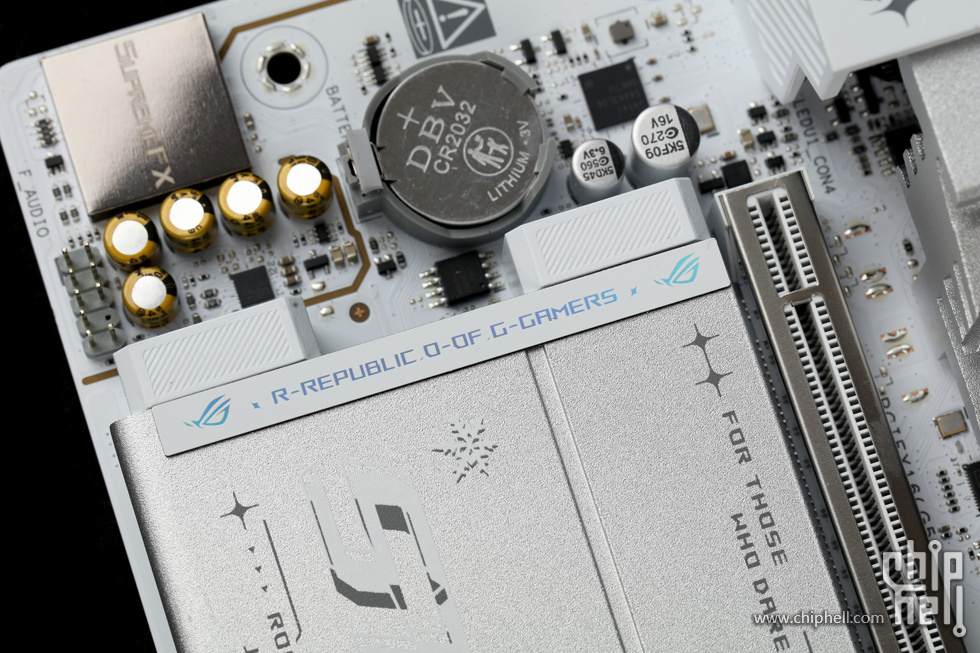

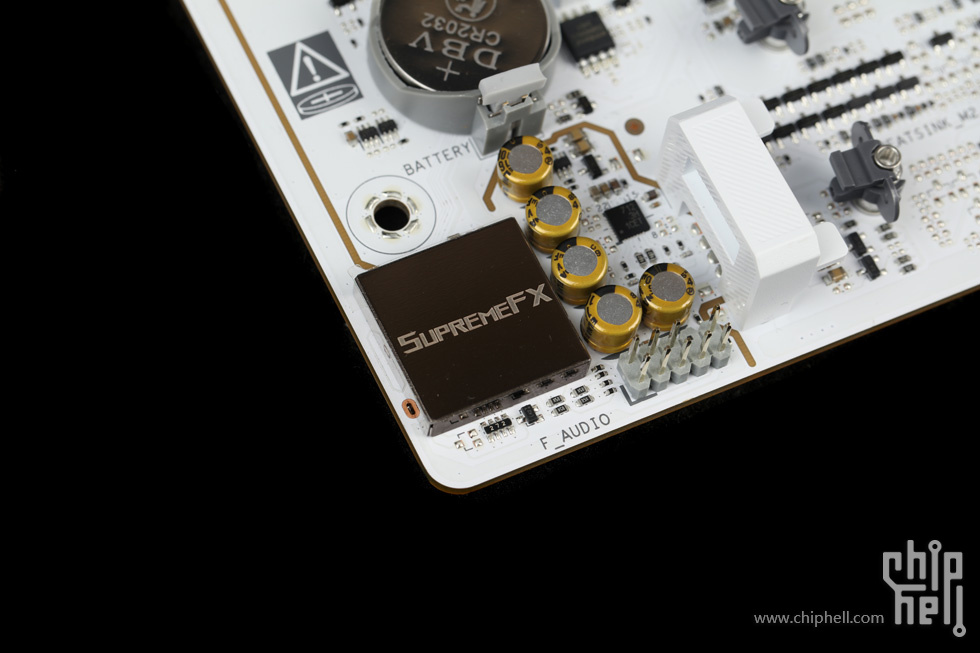

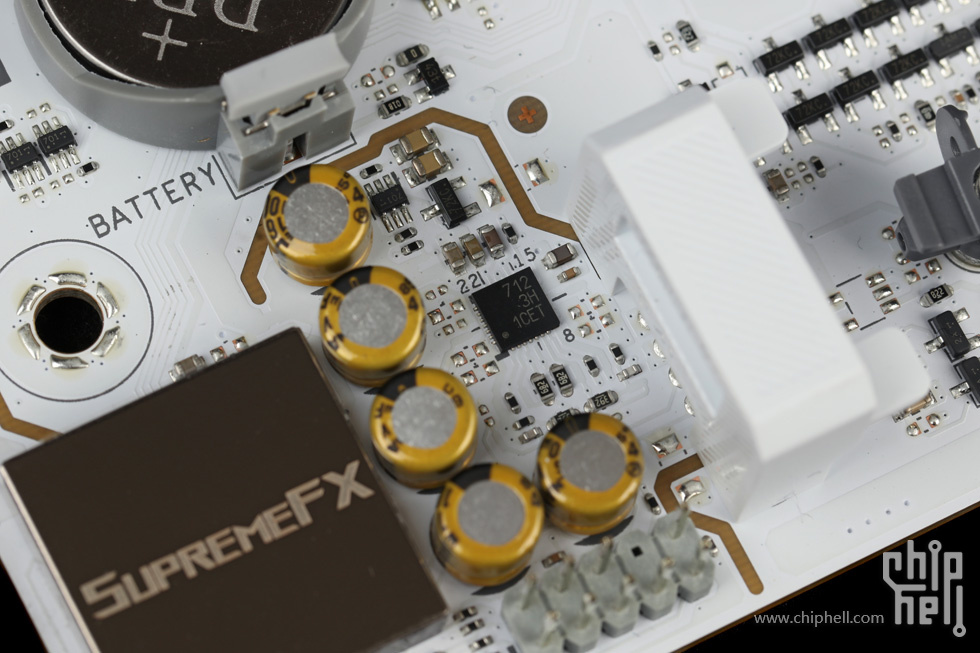

主板音频区域,基于Realtek ALC1220P Codec以及Savitech SV3H712 AMP组合方案.此外在Codec上还加装了一个屏蔽罩盖.

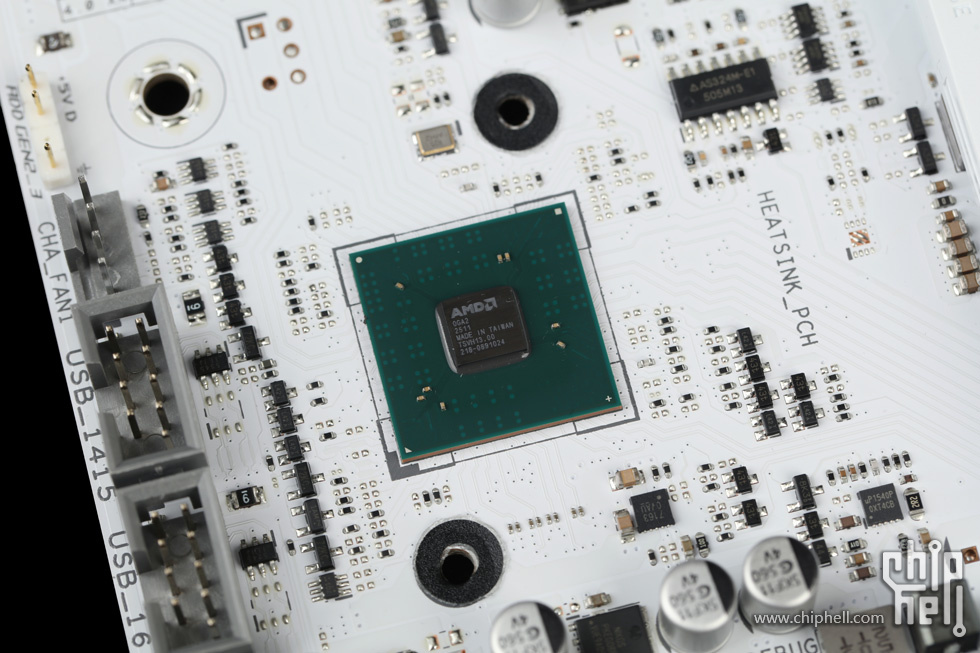

AMD B850芯片组.

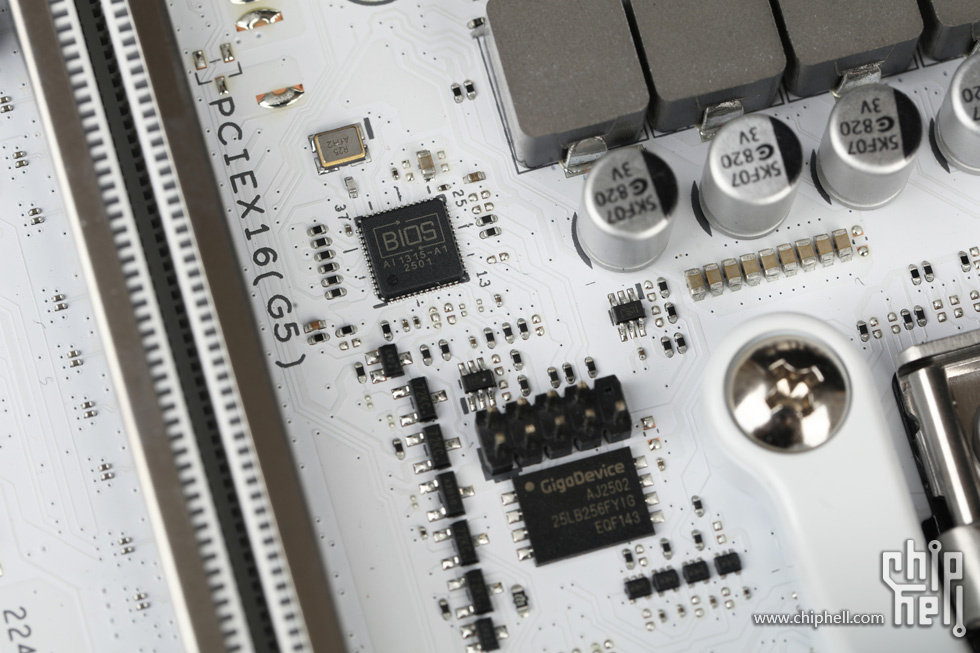

单BIOS ROM设计,以及专用的BIOS Flashback刷写芯片.

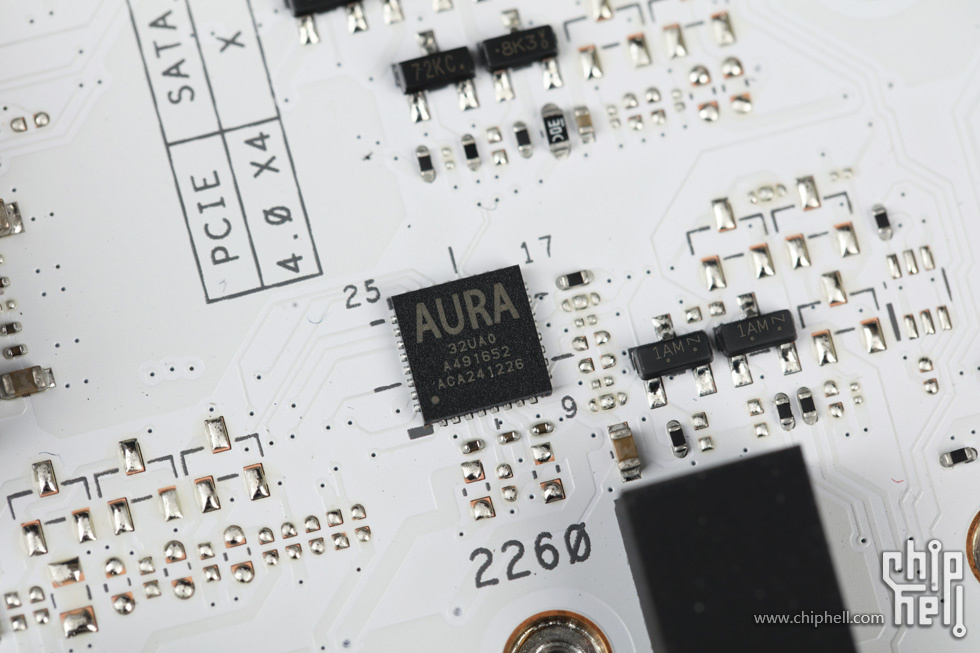

用于RGB灯光控制的AURA芯片.

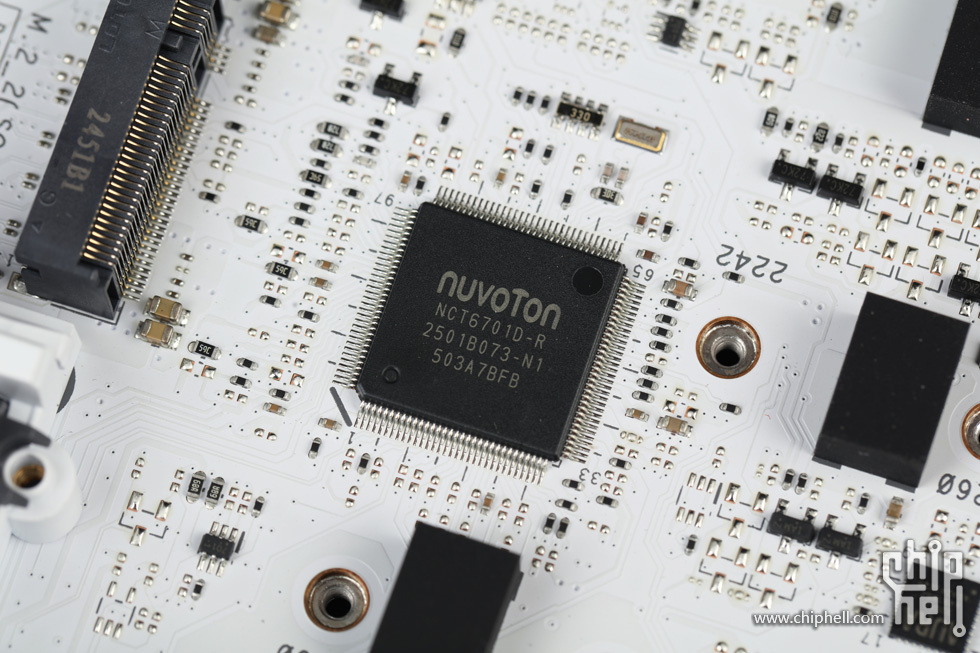

提供运行状态监控等功能的Nuvoton NCT6701D-R芯片.

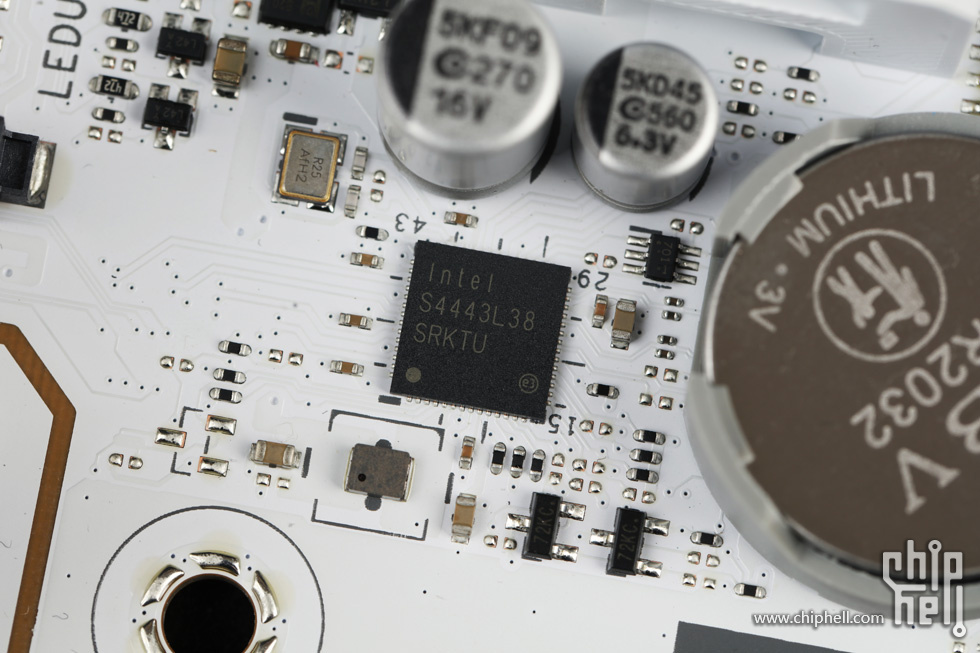

Intel I226-V芯片,提供2.5Gbps有线LAN网络支持.

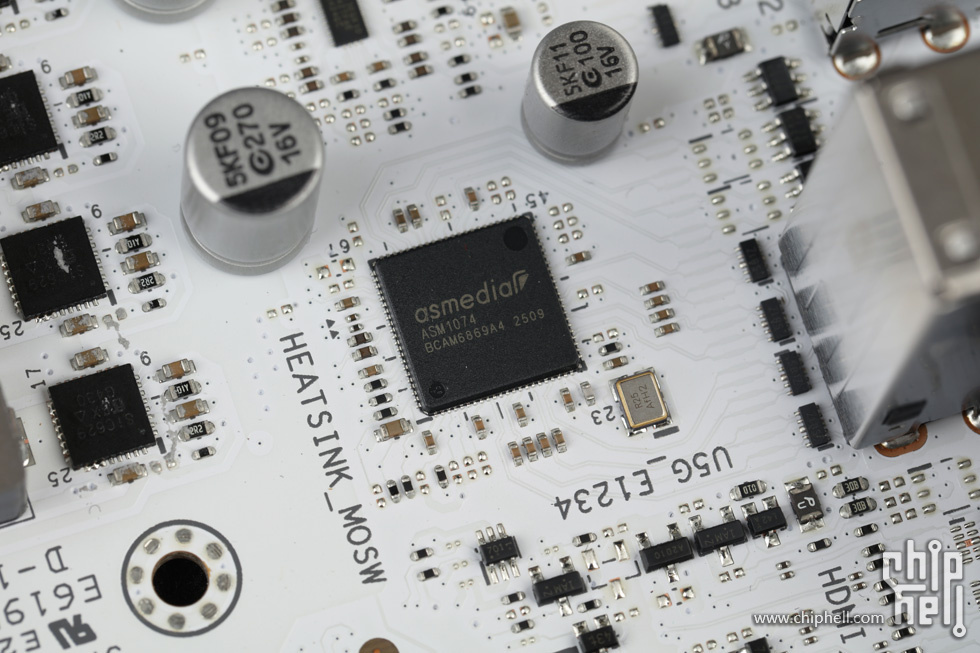

ASM1074芯片,用于提供USB 5Gbps接口扩展.

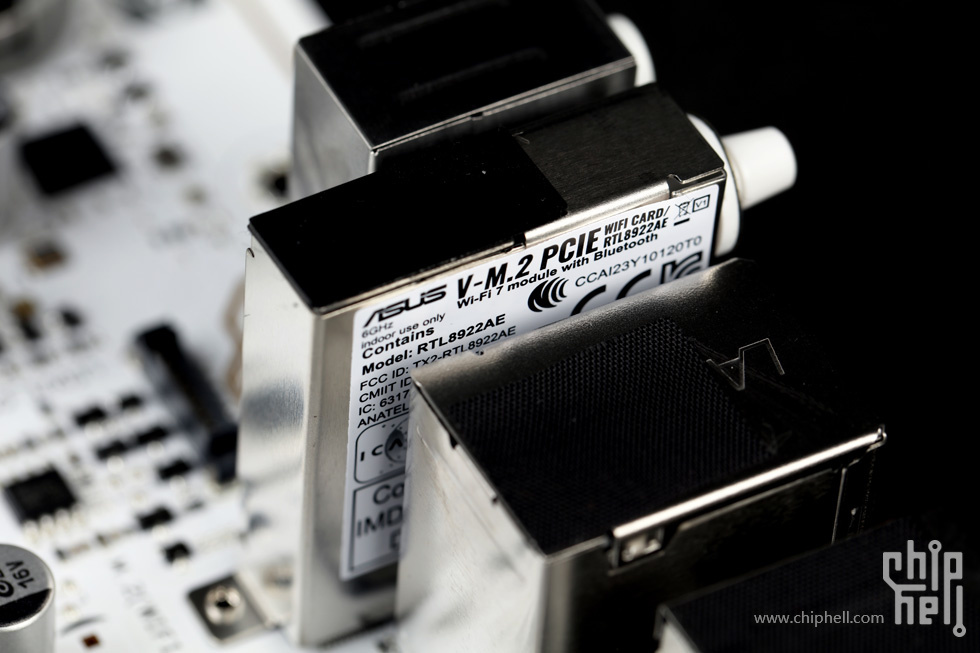

WIFI网卡依旧为经典子卡式设计,型号为Realtek RTL8922AE,支持WiFi 7和蓝牙5.4协议.
|
