产品解析

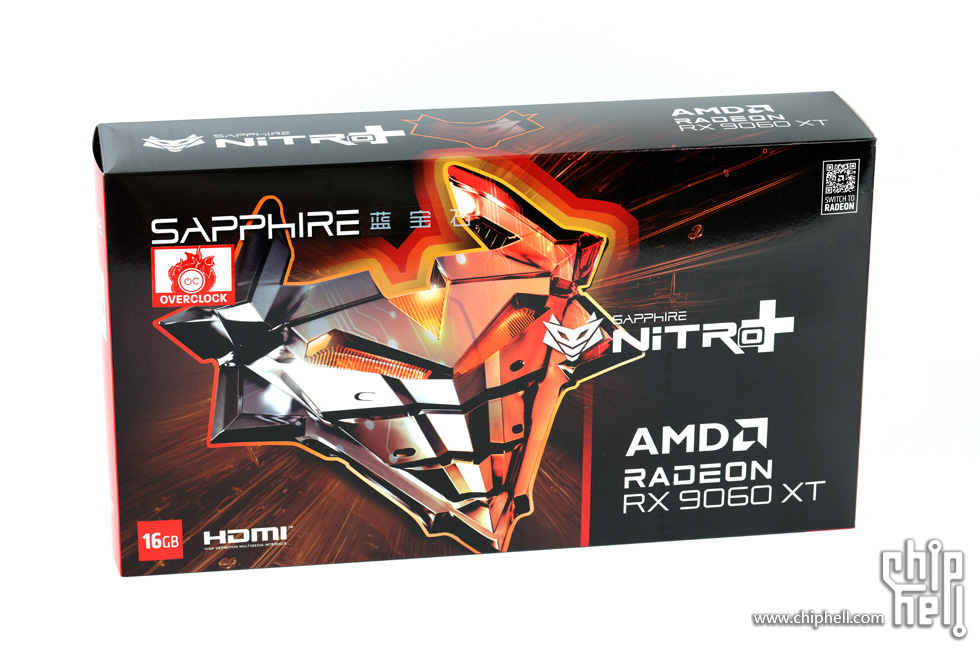

包装封面展示了蓝宝石Nitro+品牌系列的概念图.不过和自家同系列的RX 9070 XT选择了不同的配色作为区分.

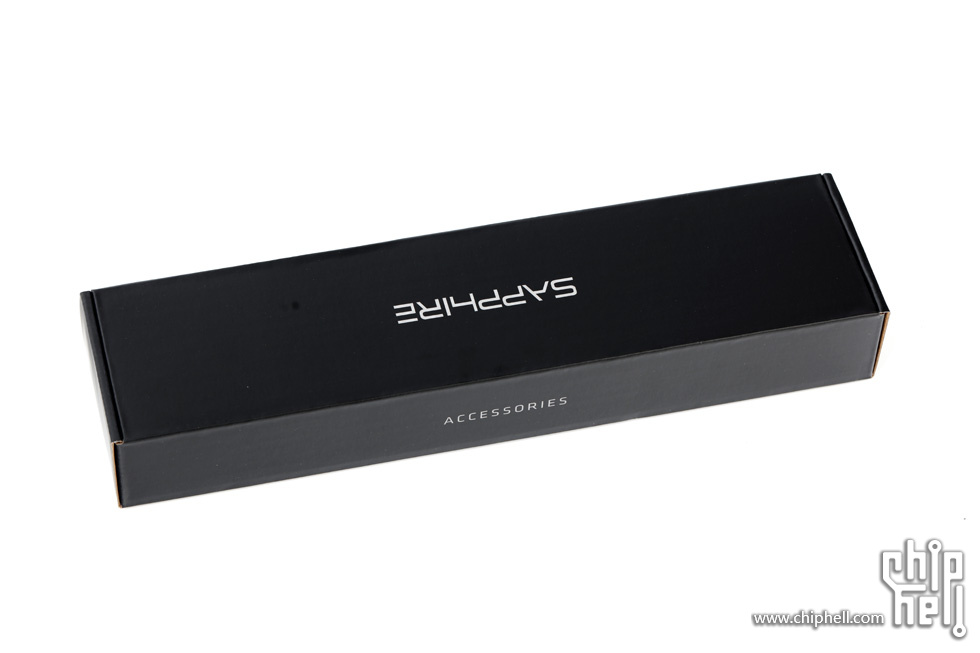

附件包含一本说明书.

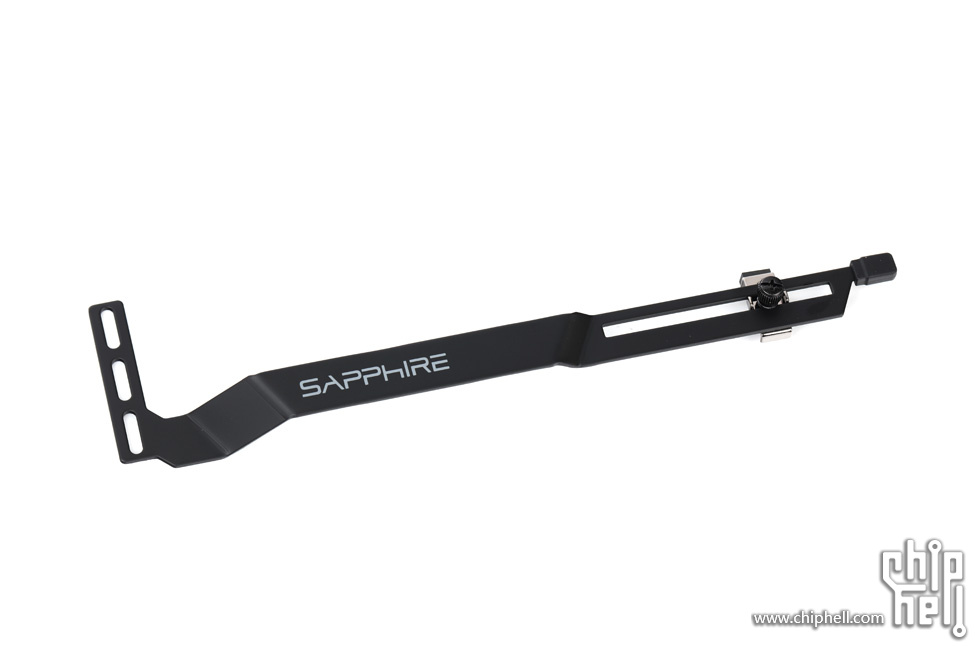

一套L形支撑杆.
支撑杆采用PCI挡板位固定式设计.

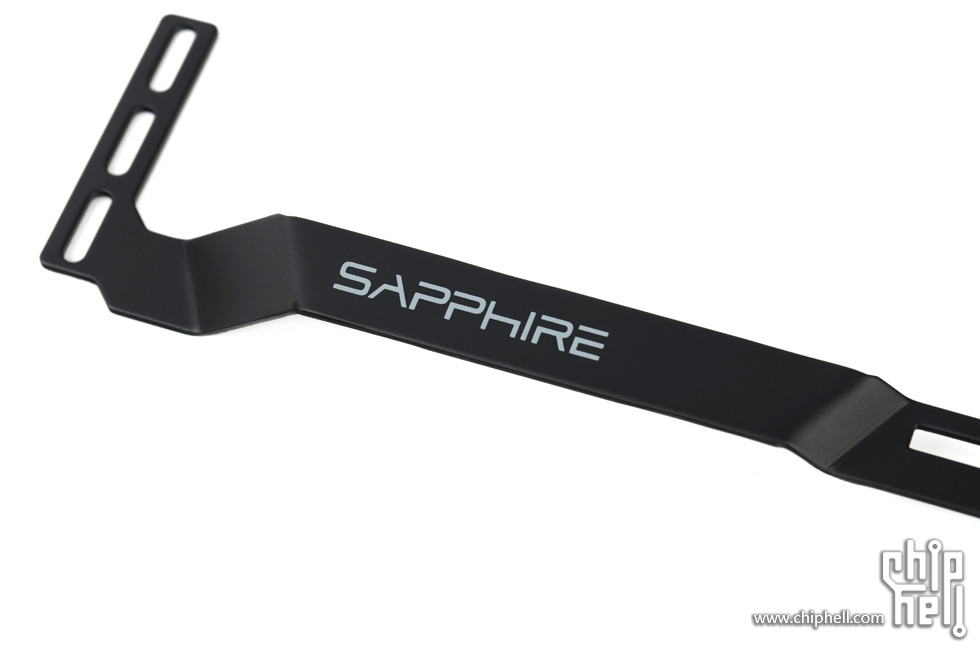

印有蓝宝石的品牌Logo作为装饰.

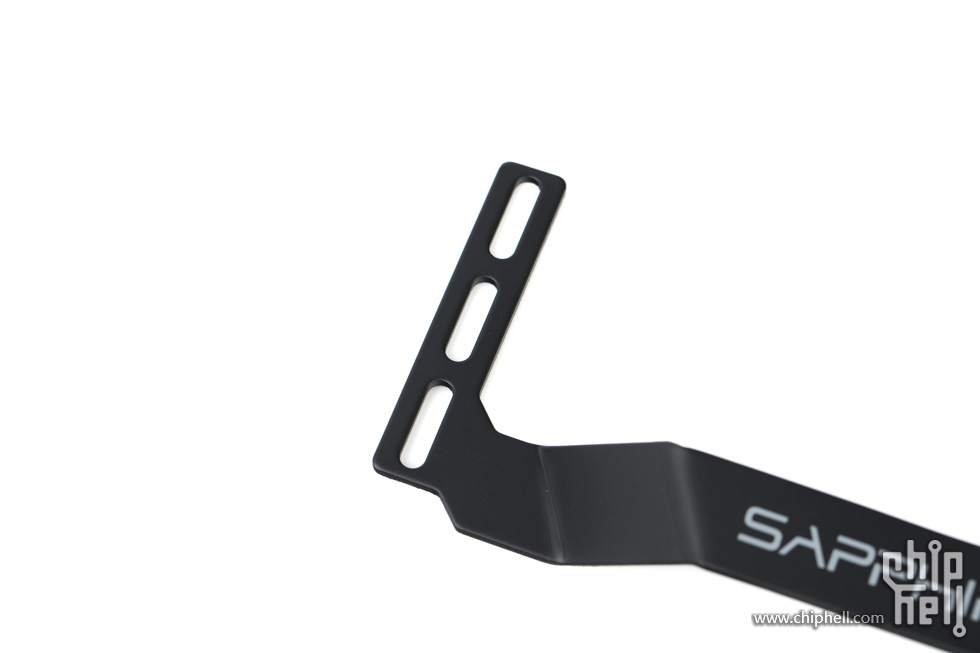

对应三槽位的可微调范围的固定孔位.

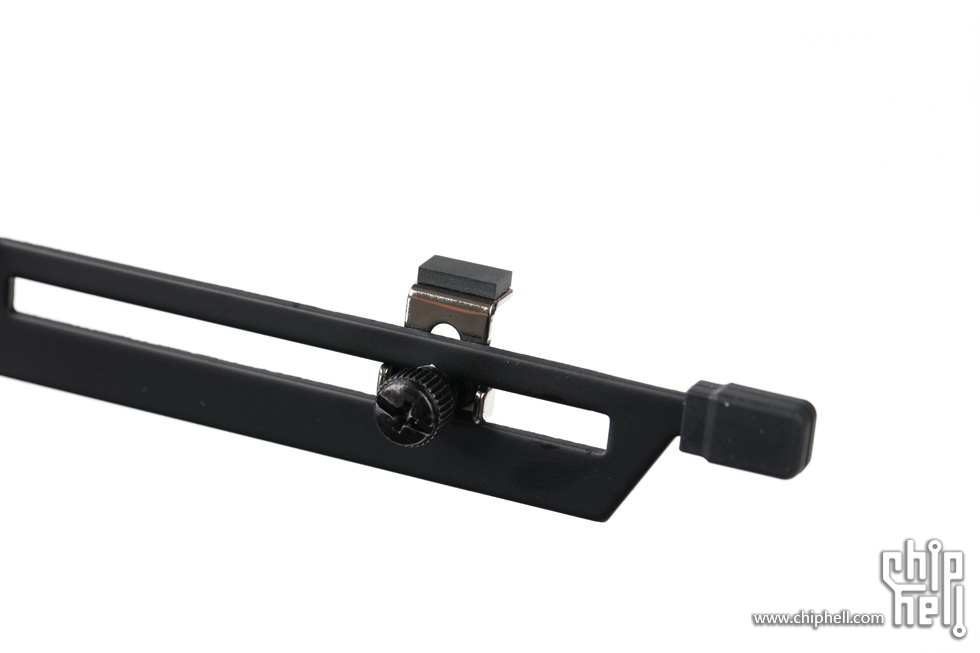

尾部的支撑板可滑动选择位置.

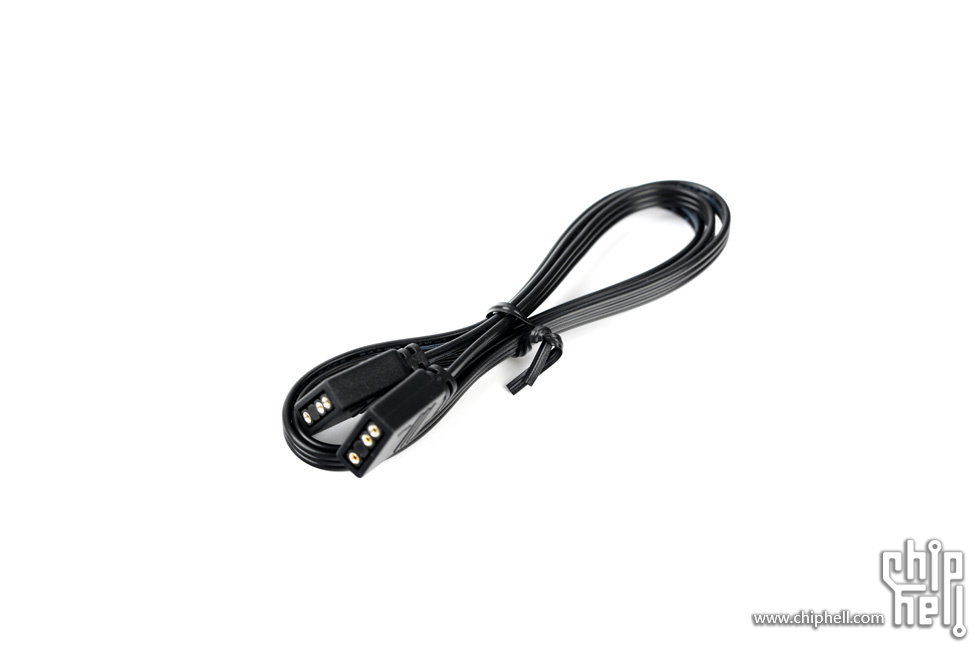

一条用于接入主板同步灯控的ARGB接口接线.

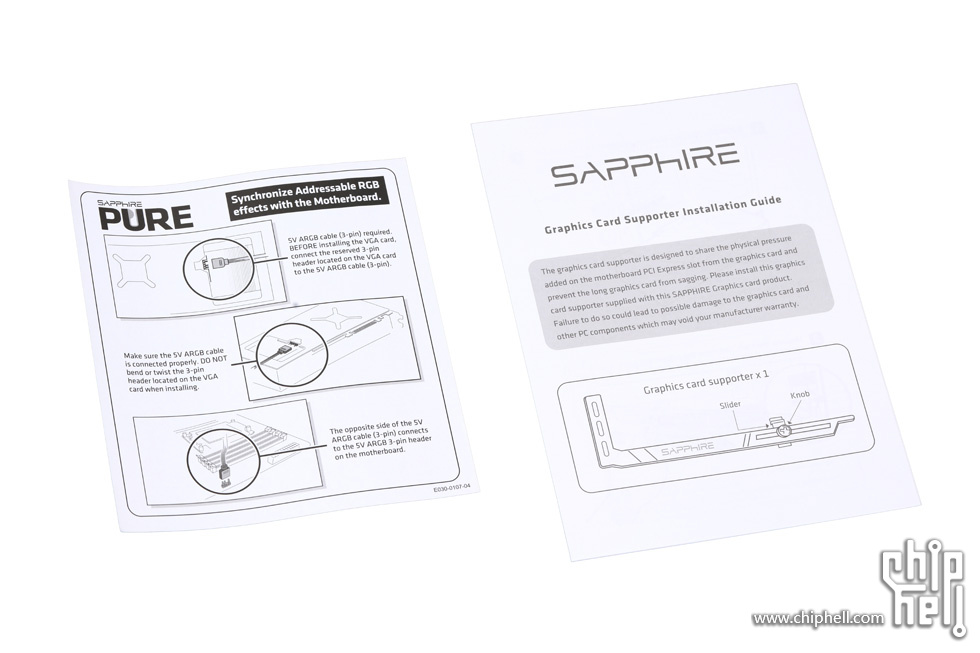

连接线和支撑杆的说明书.

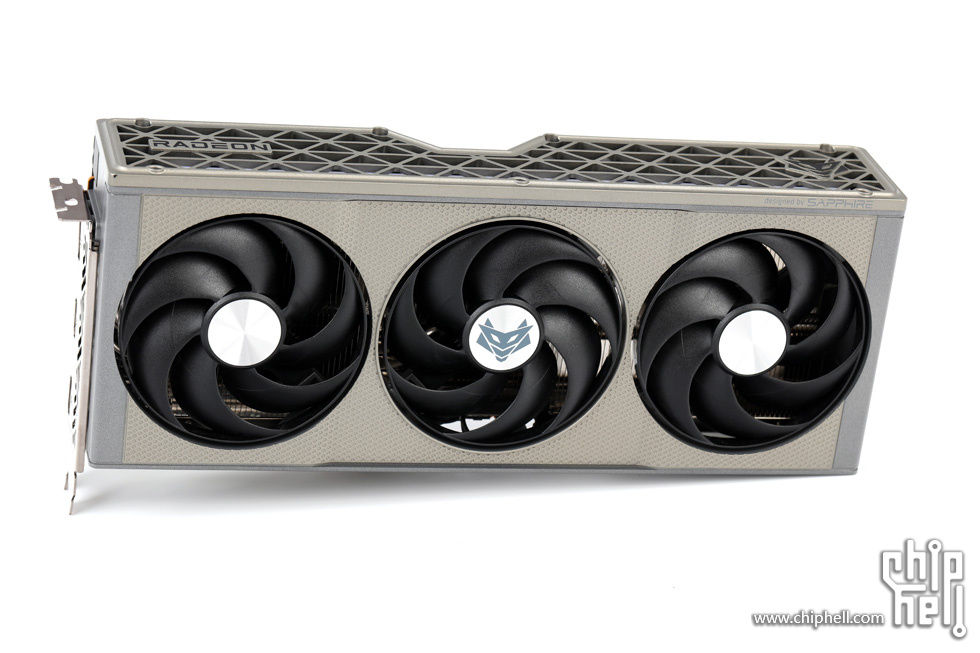

显卡正面.金灰色的金属外壳,硬朗的边缘线条造型.搭配经典结构的大尺寸三风扇散热器.

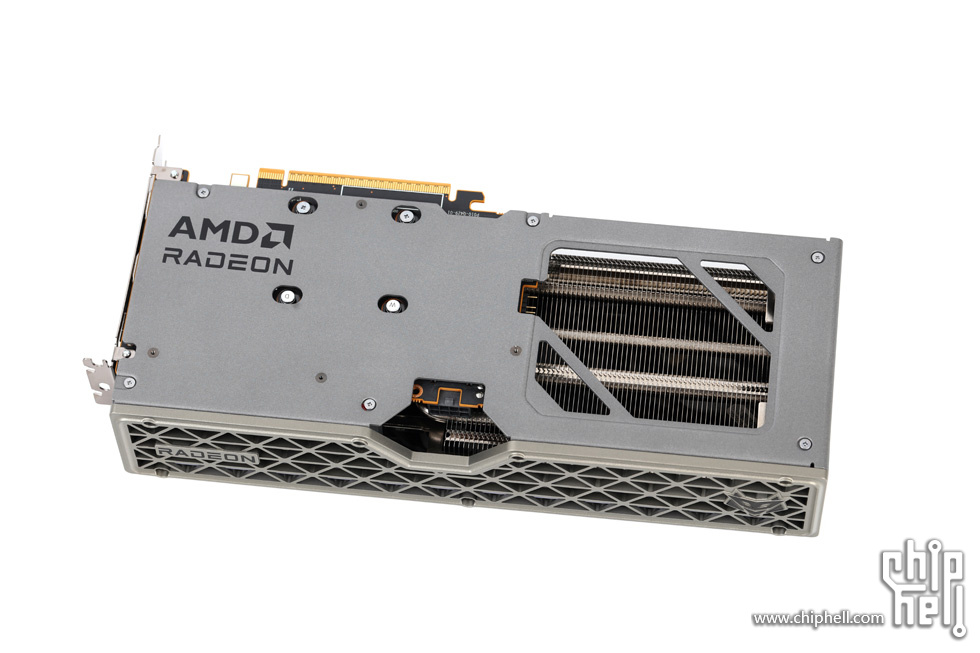

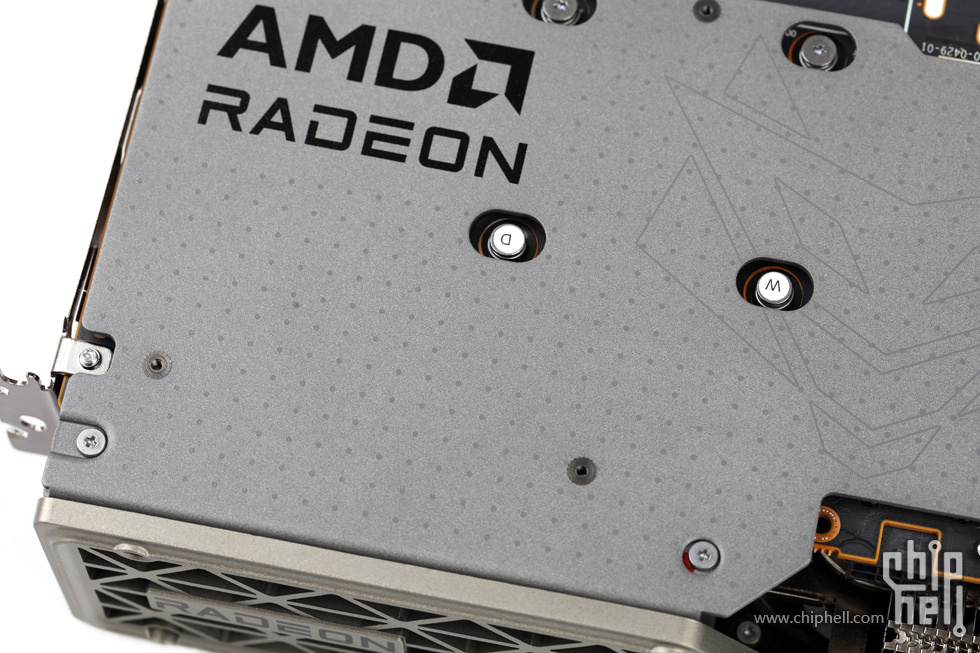

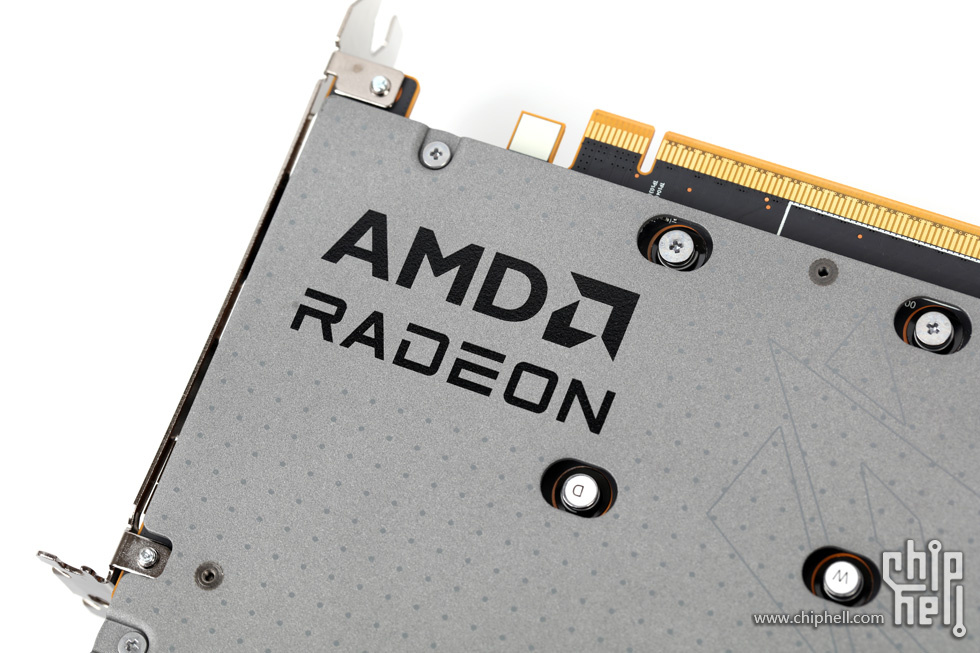

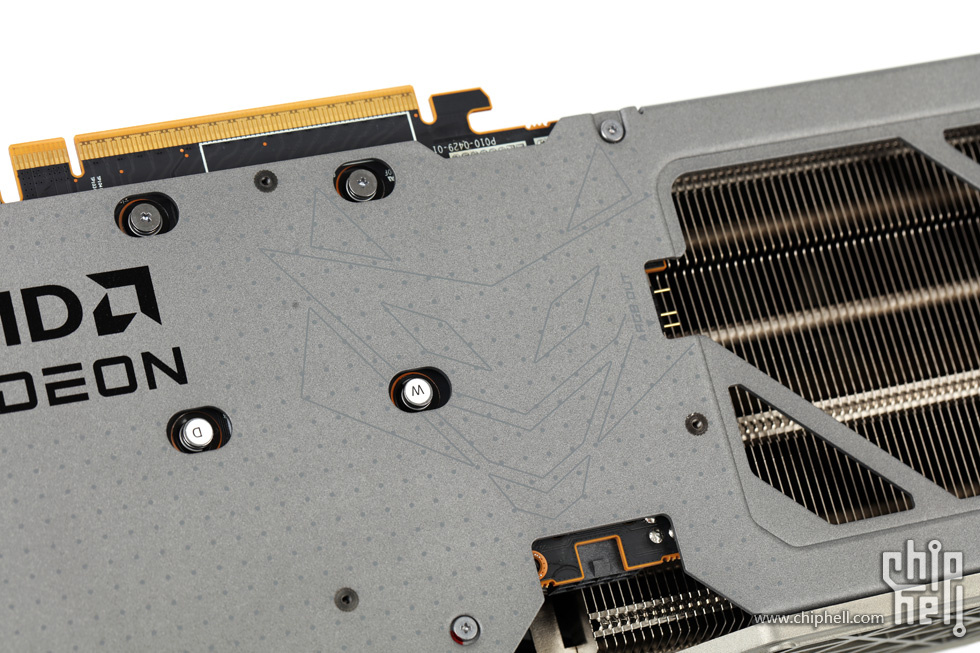

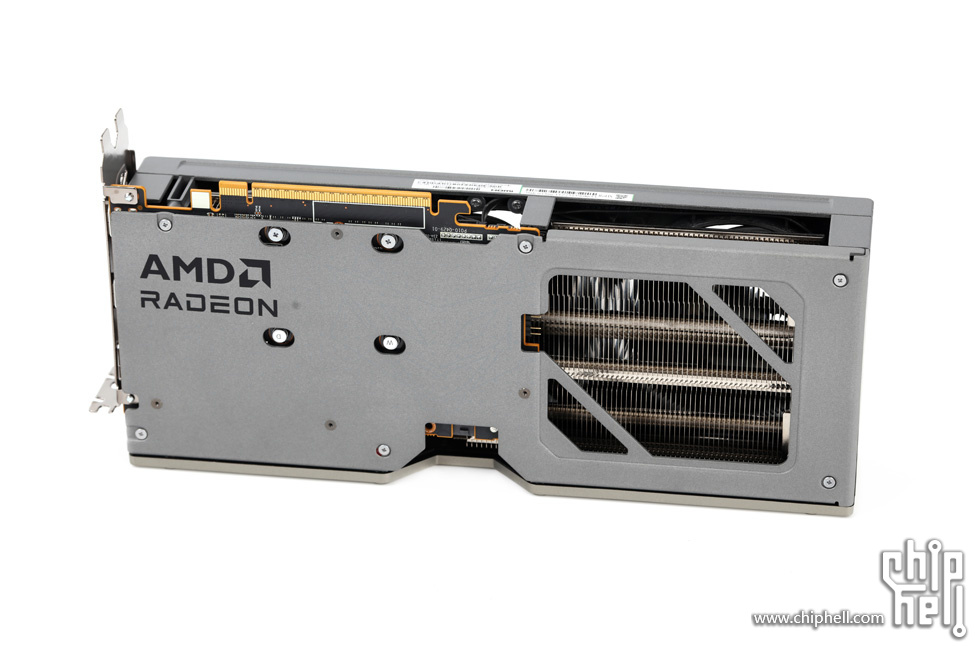

背板前半区域印有AMD Radeon标识.
后半部底下印有浅浅的大尺寸Nitro+ Logo.
点阵状的装饰底纹.

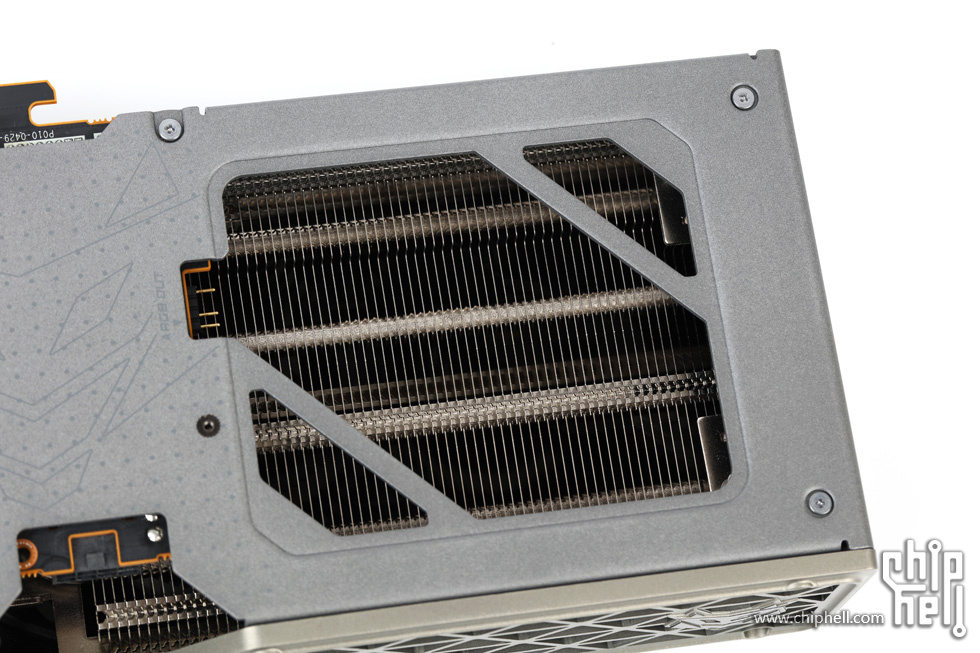

尾部通风区域.对角位置搭配了斜杠加强筋.

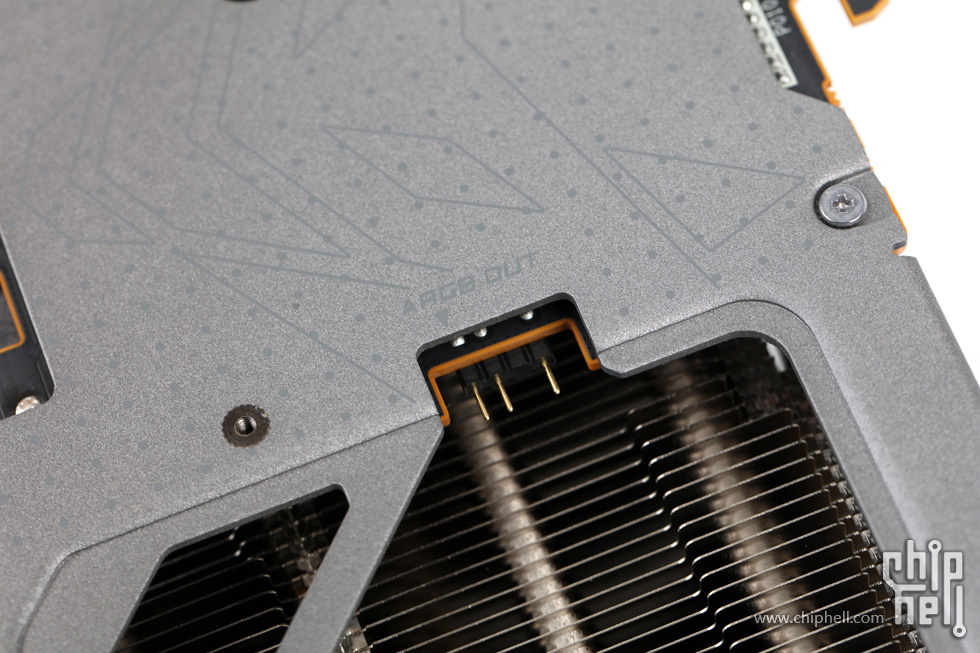

ARGB灯控同步接口位于板卡尾部位置.

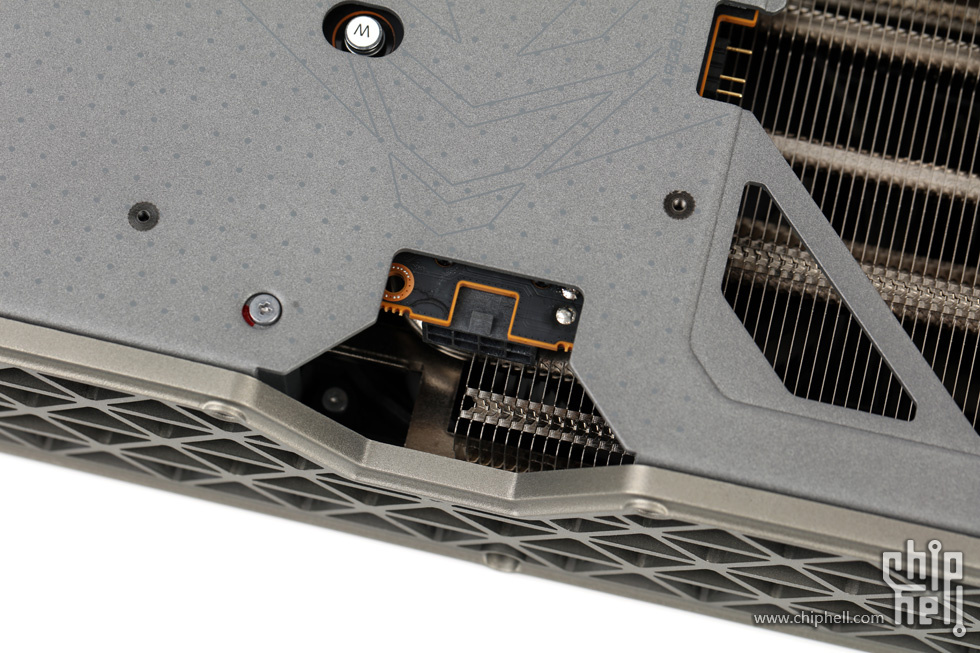

电源接口位于显卡顶部.外壳和背板位置也针对性以斜线状留出开孔.

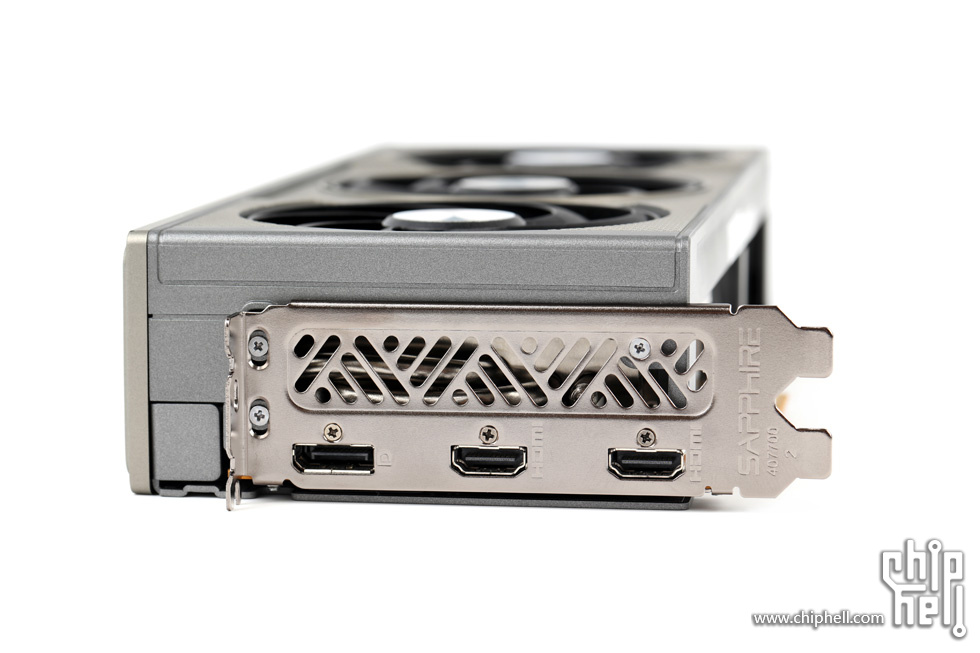

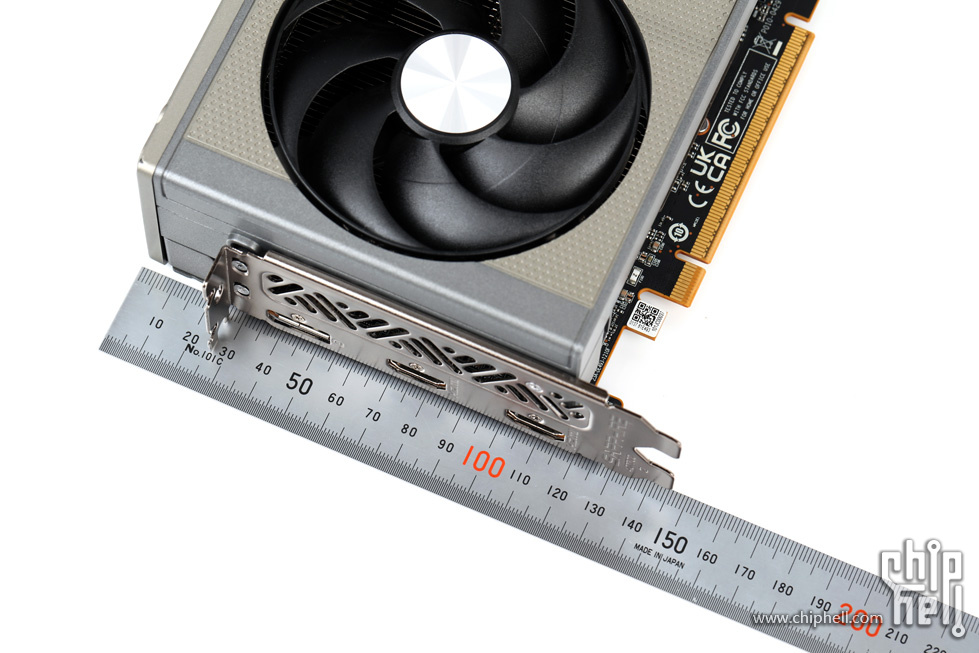

不同于如今市面上其他主流独显普遍搭配的四输出口的设计,RX 9060 XT公版标准也只提供三个接口. 这款蓝宝石RX 9060 XT 16GB氮动尽管在数量上没有突破标准,但在类型搭配上更改为两个HDMI 2.1b和一个DP 2.1a的组合.

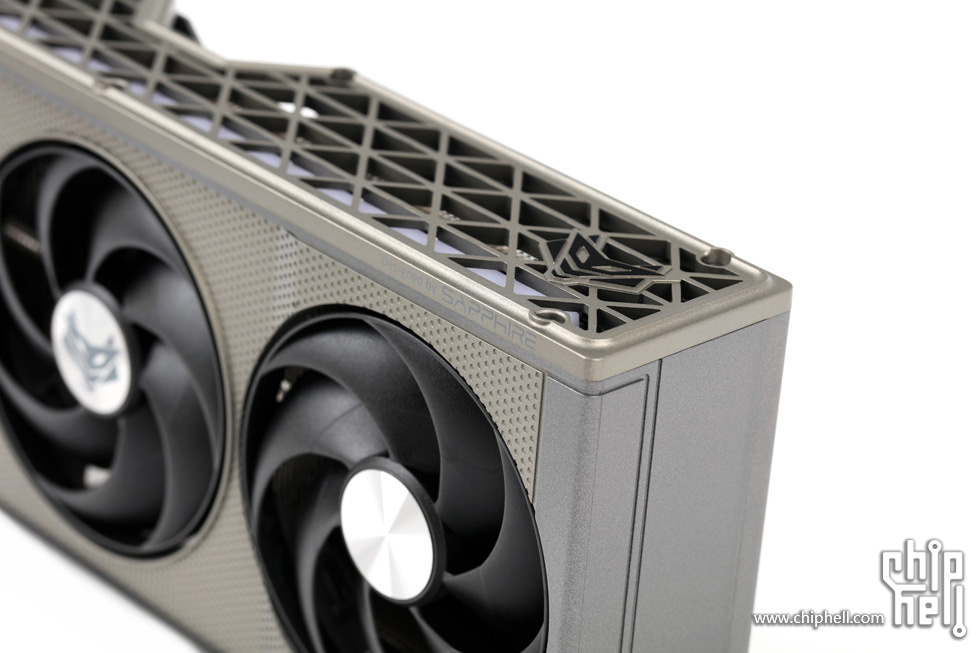

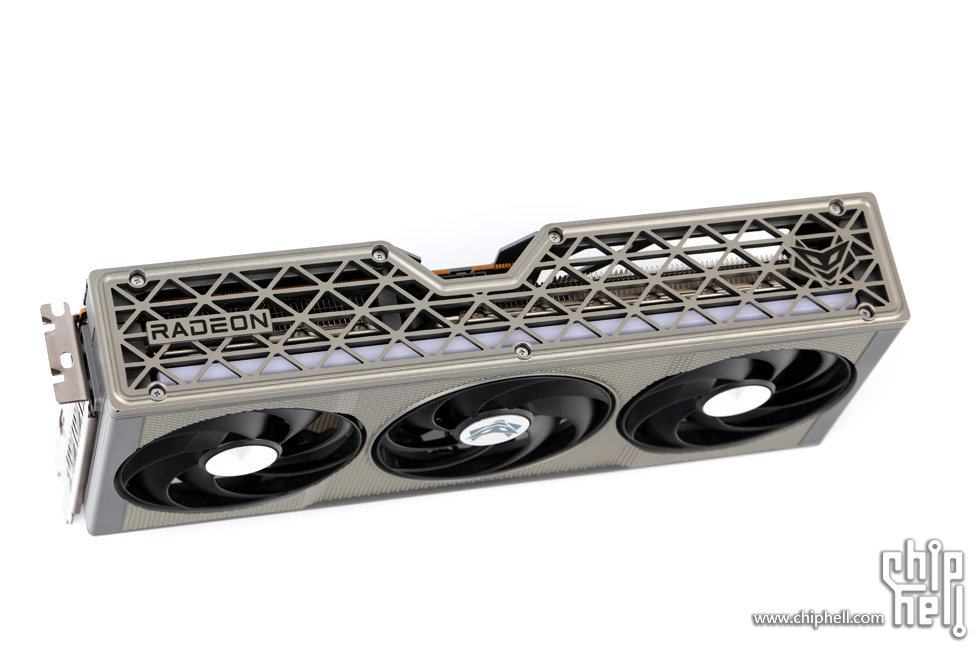

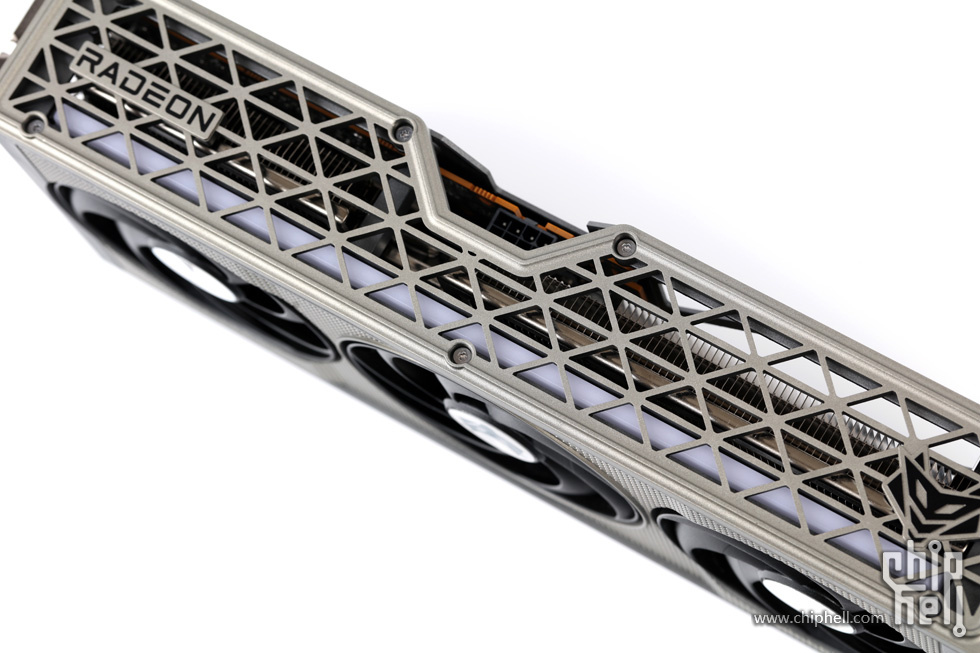

显卡顶部.

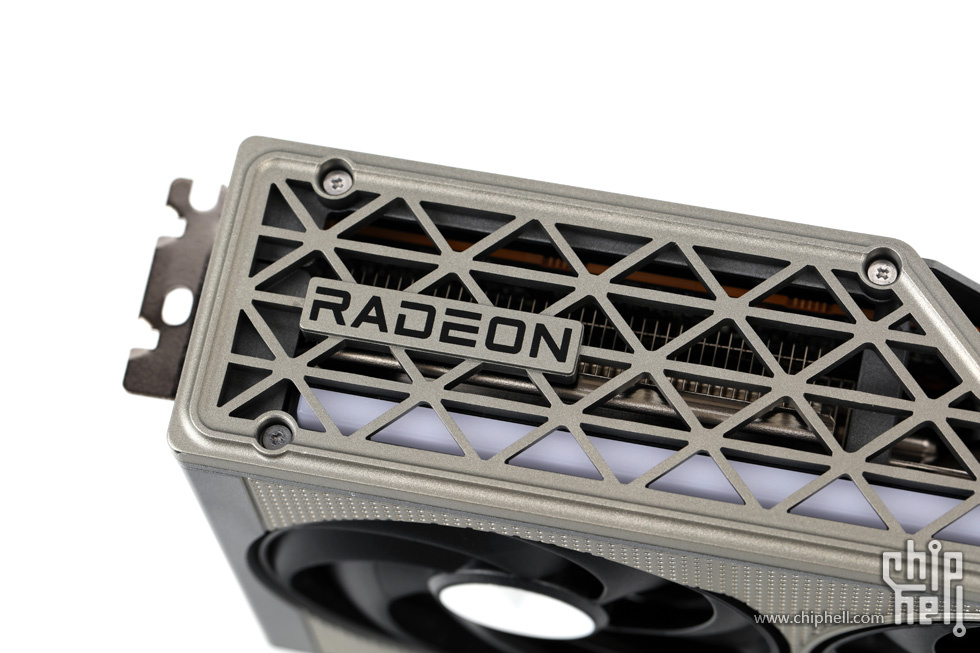

前部配有Radeon Logo标牌.

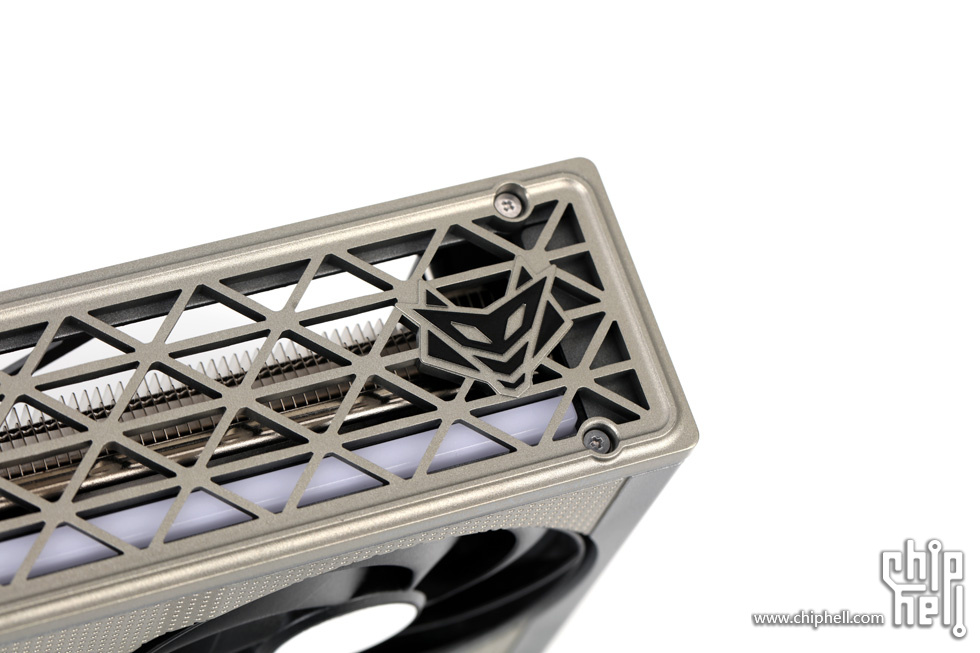

后部配有Nitro+的图标版Logo.

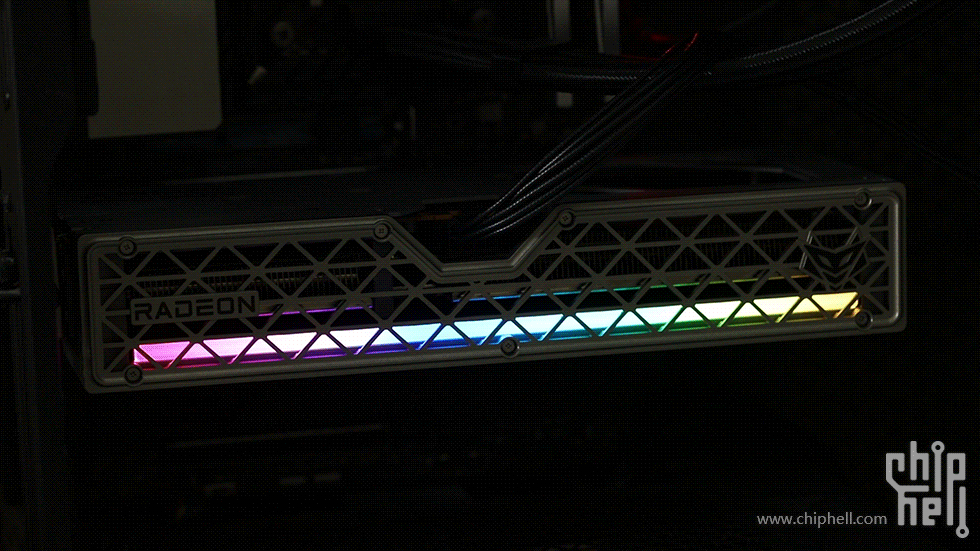

底下靠近正面的边缘配有一条大尺寸贯穿式设计的RGB灯条.

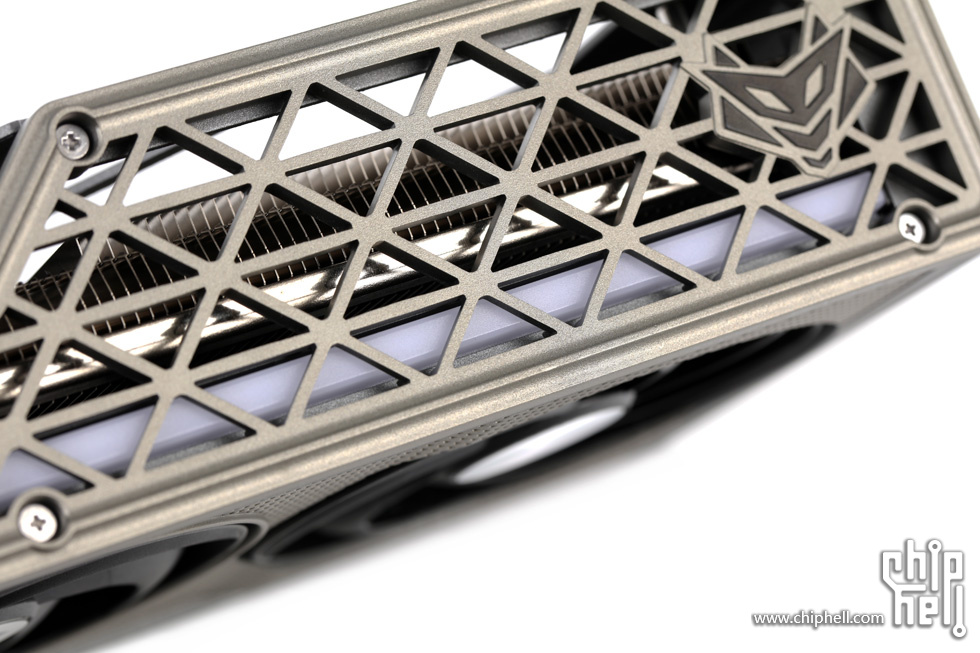

三角网格状的面板.

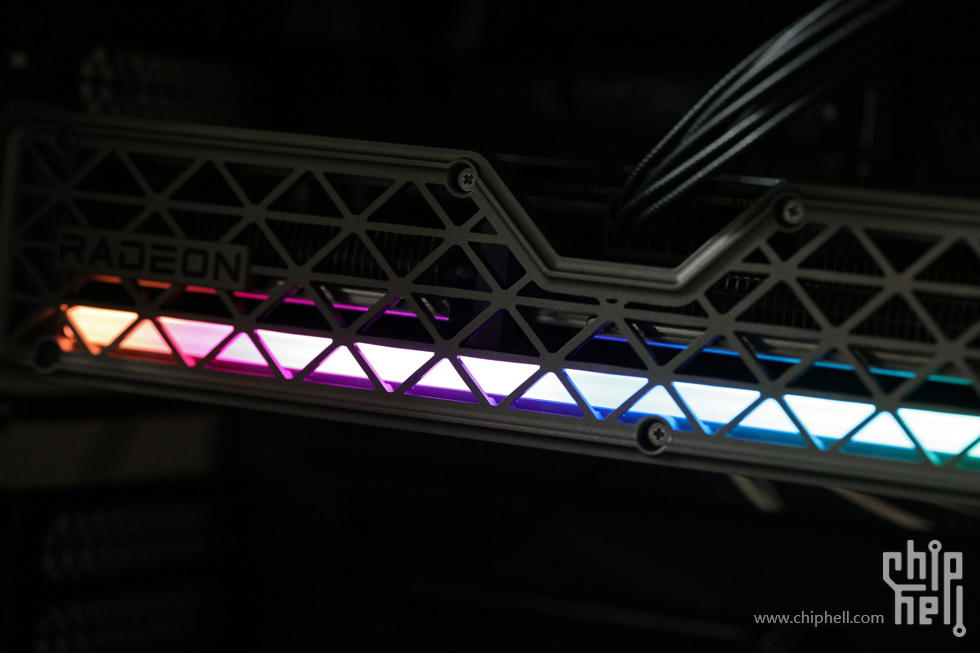

默认的彩虹式流动灯光特效.

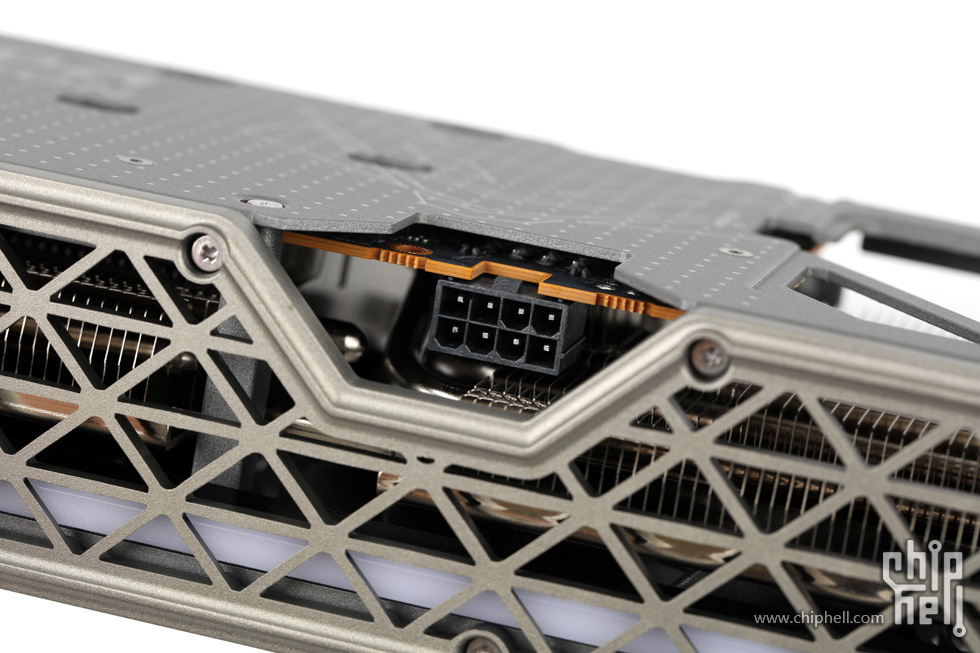

电源接口为单个PCIe 8-pin.

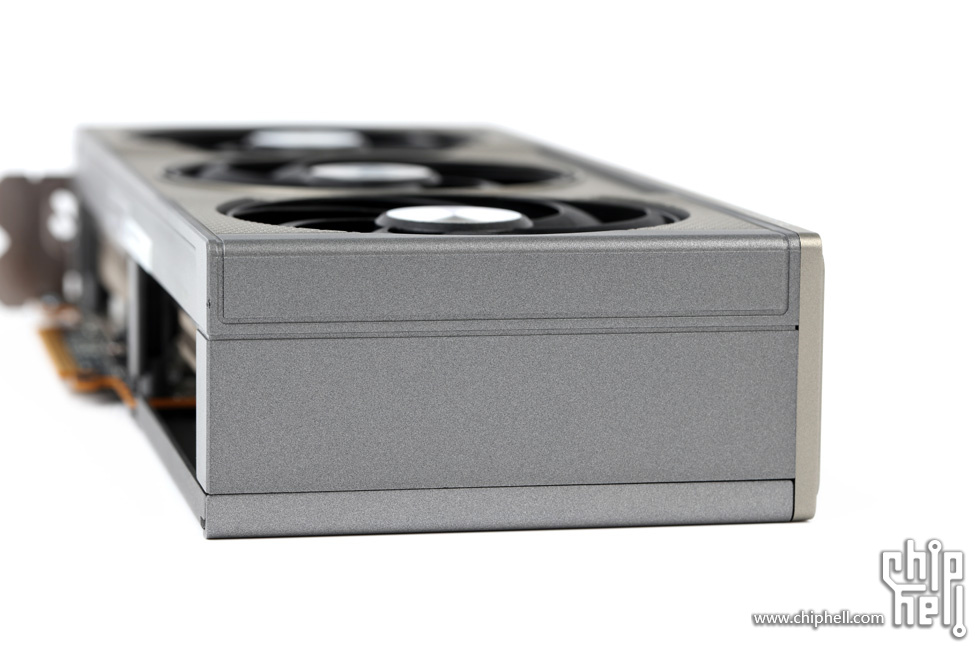

显卡底部.
封闭式的显卡尾部.

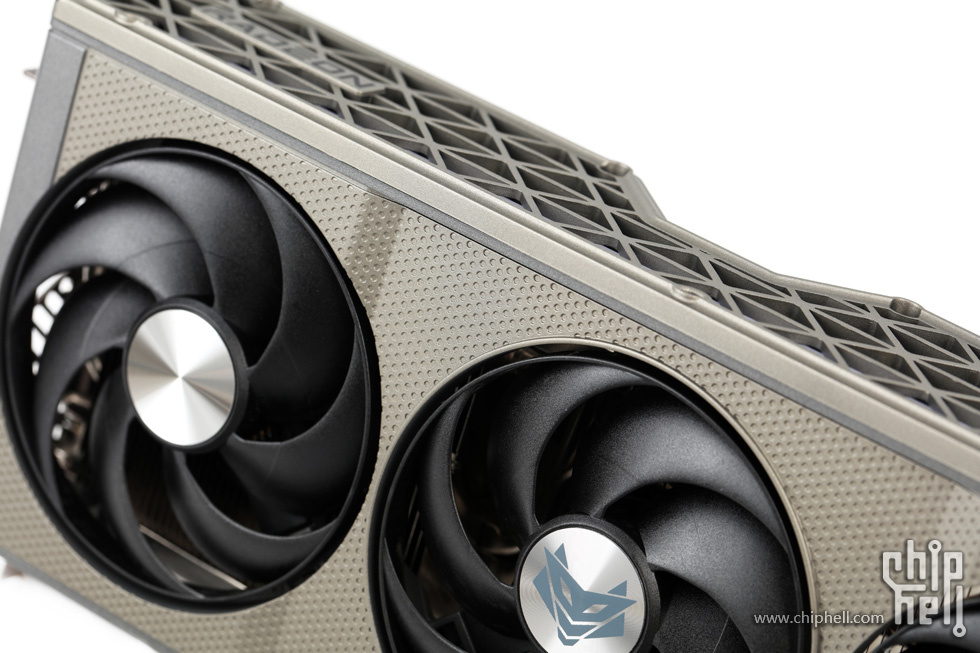

显卡正面面板.

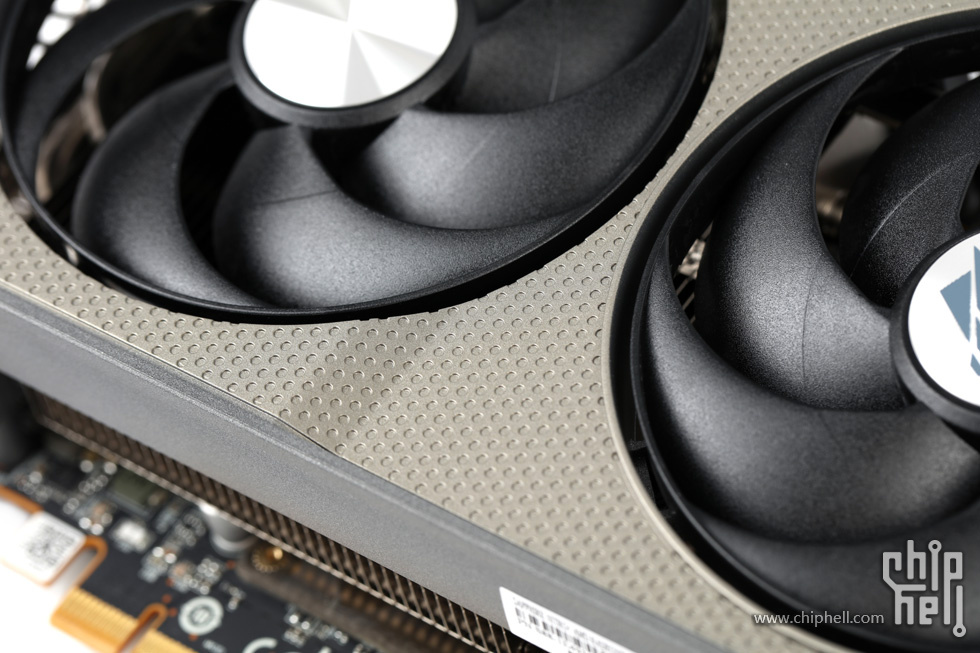

面板表面以点阵凹孔的风格设计.

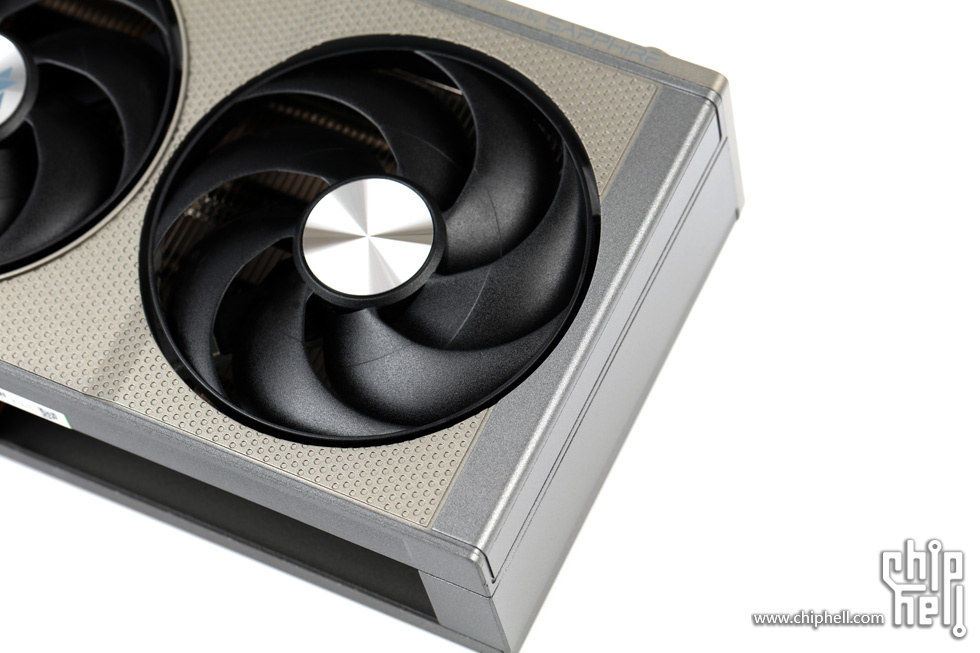

中段区域略微下沉.

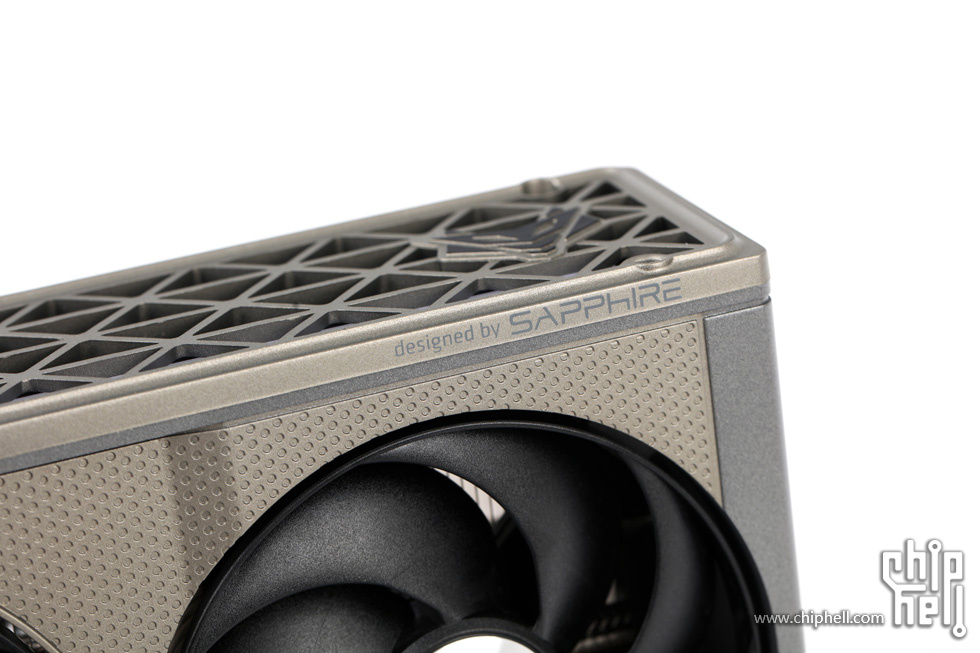

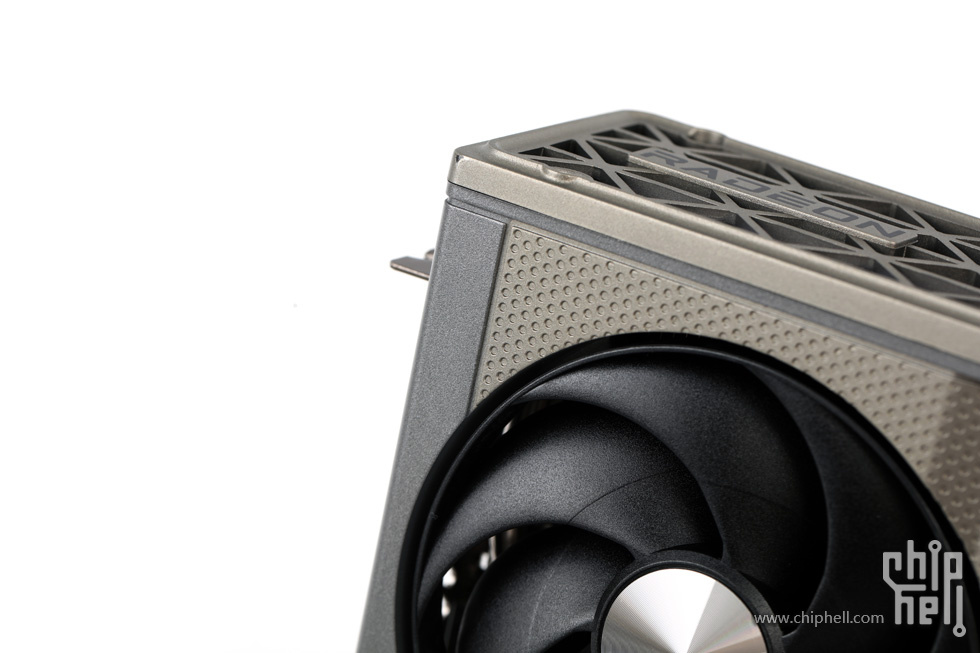

顶部网格的侧面印有”由蓝宝石设计”的标识.
首尾两端以竖条包框形成边角包围.
区域组合和过渡的细节.
硬朗的边缘和边角外观风格.但仍然带有些许的圆角过渡.

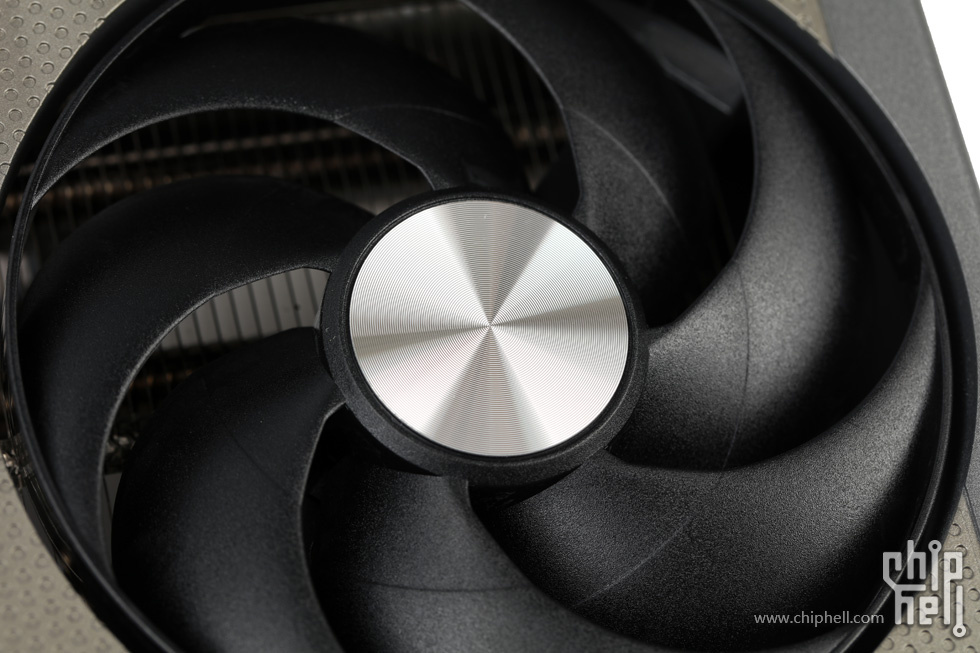

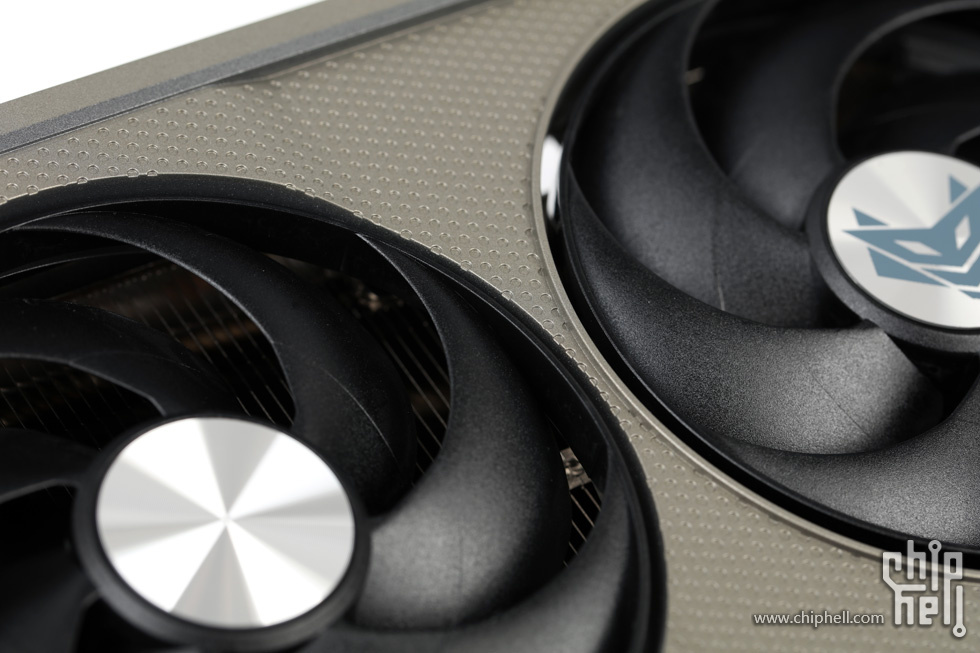

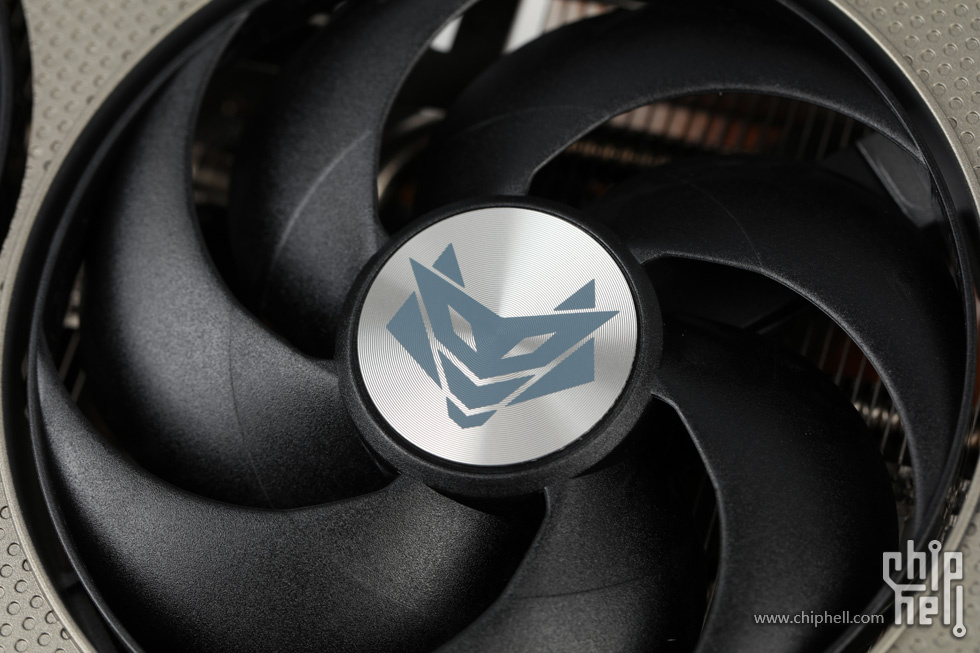

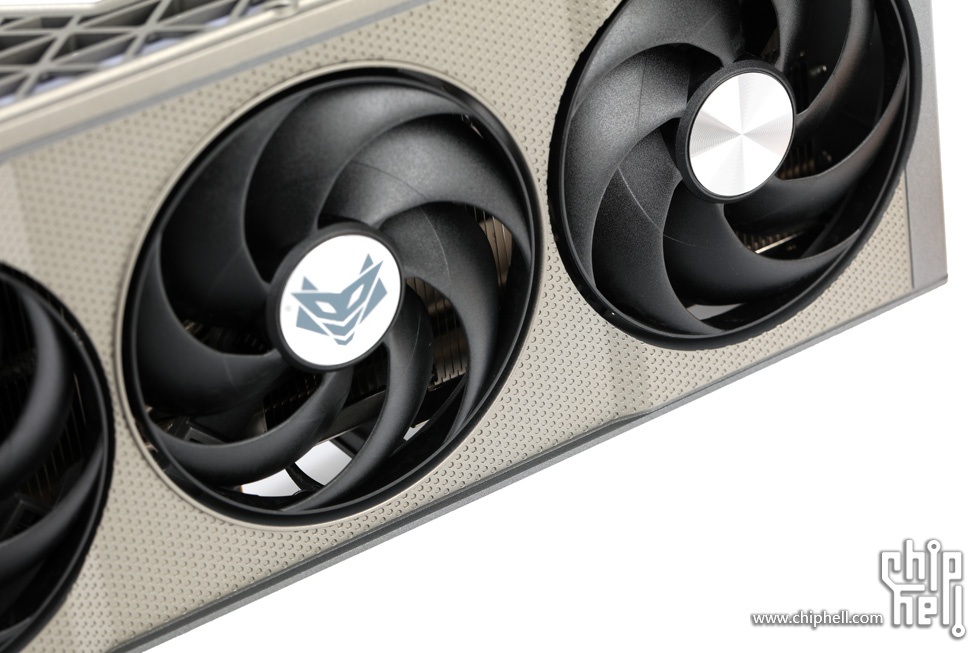

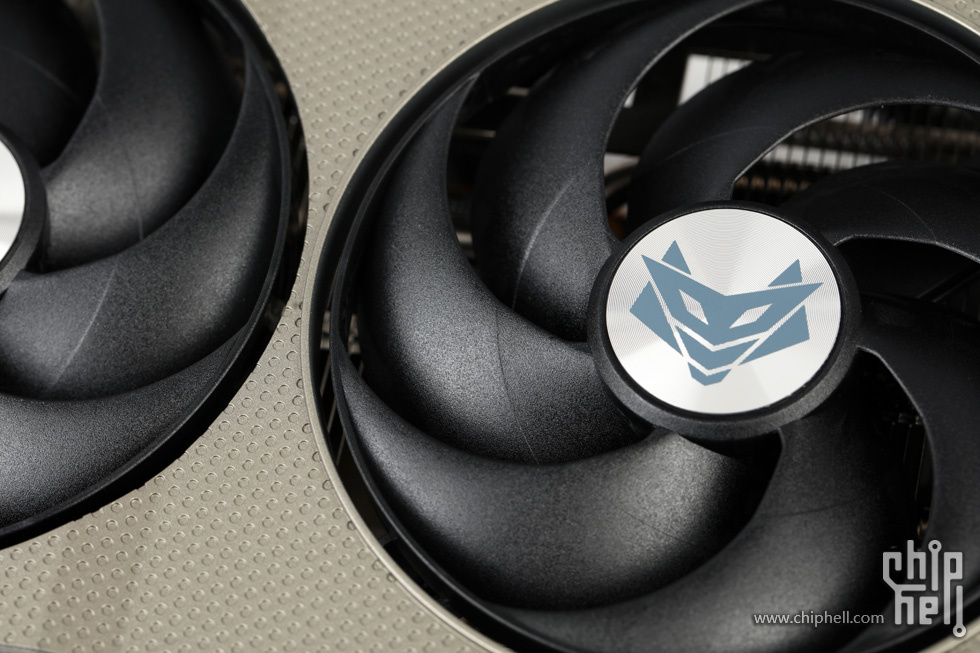

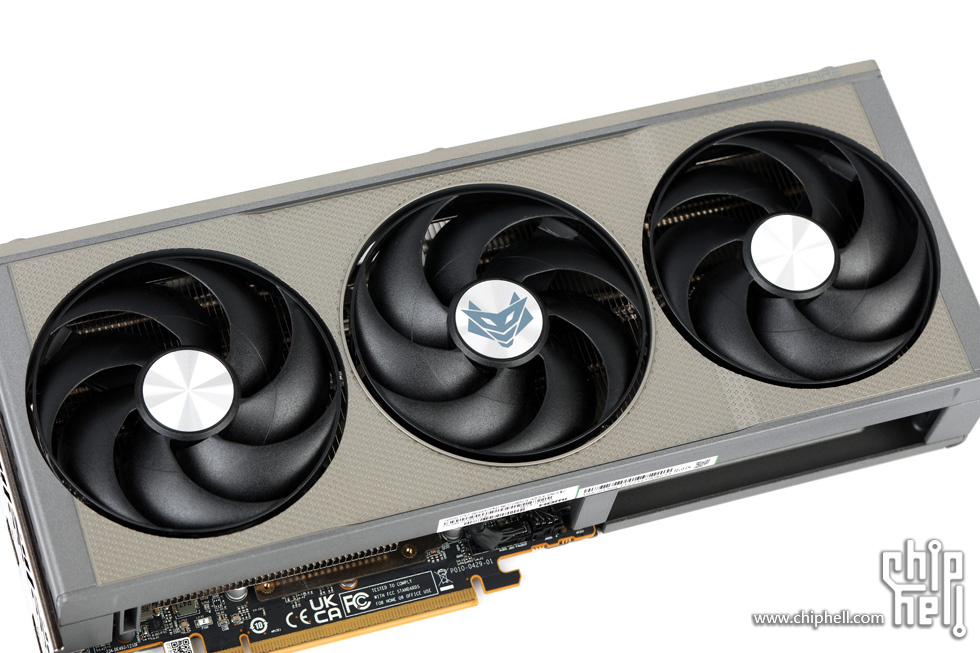

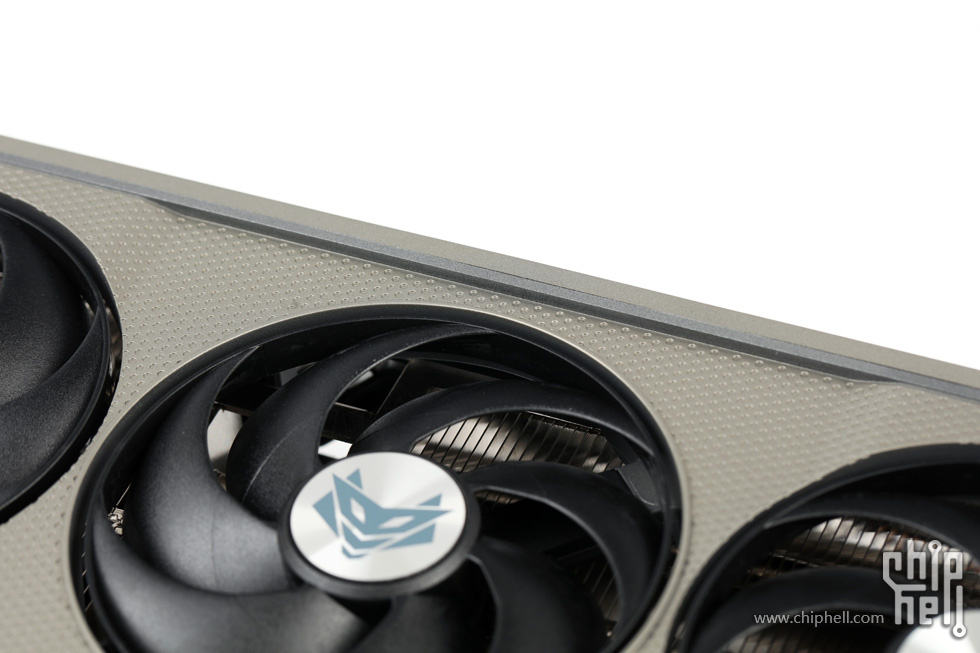

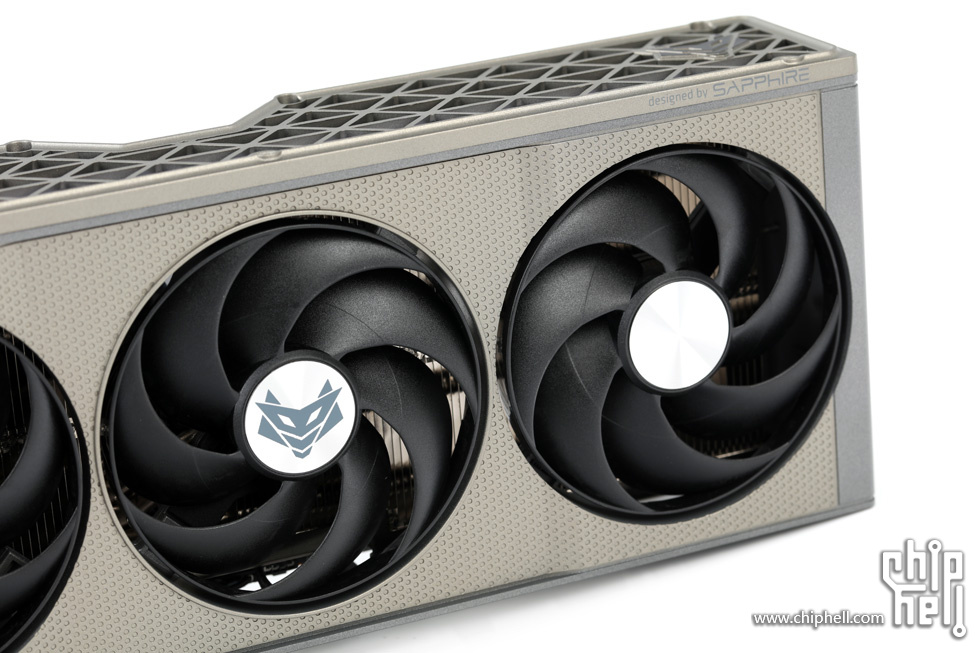

三把相同尺寸的七叶风扇. 中间的风扇扇叶方向和两侧相反.优化整体风道.搭配带有Nitro+ Logo的轴心装饰贴.
两侧轴心贴有各向异性效果的同心圆装饰.

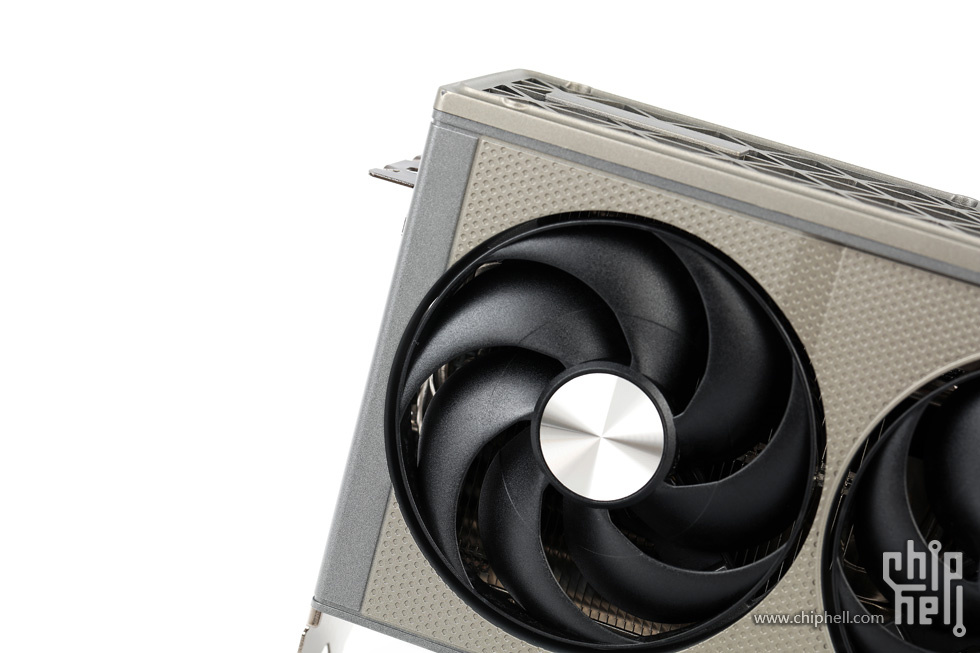

扇叶中部位置配有导流线的扇面设计.
连框式扇叶.

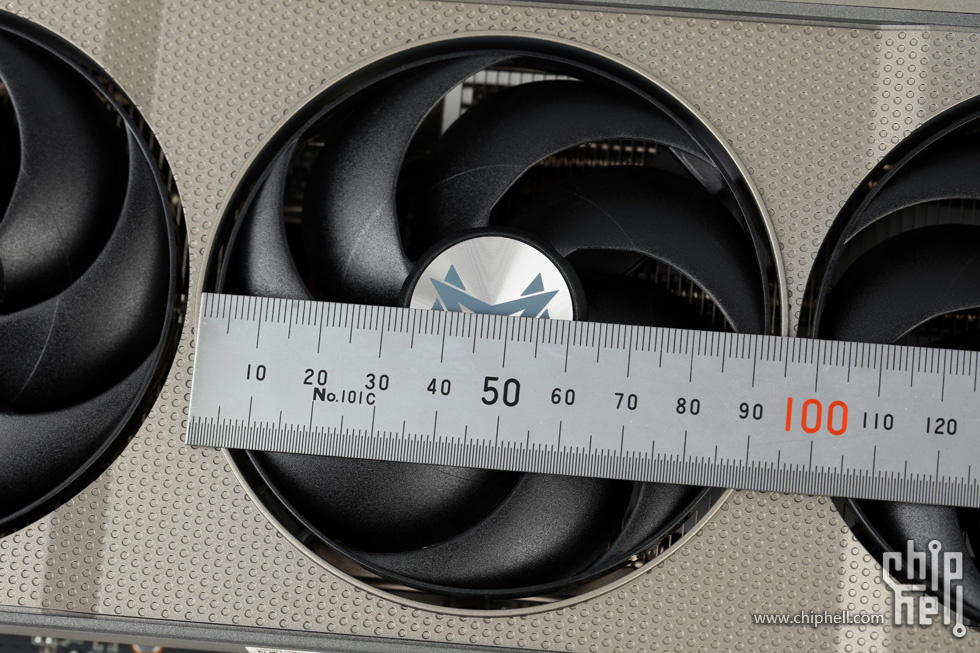

风扇直径尺寸规格为94mm.

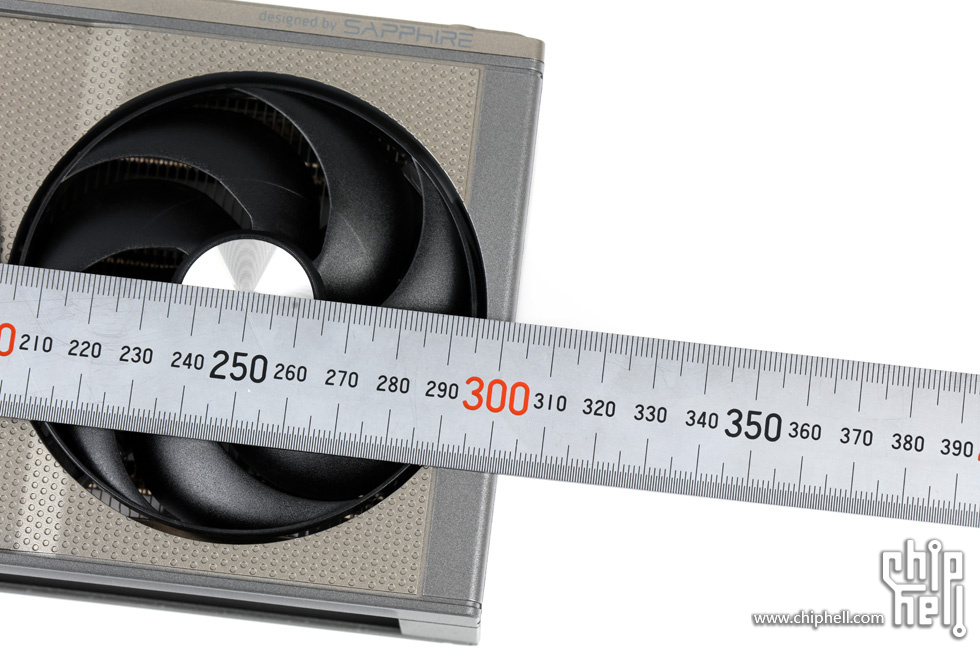

显卡长度(不含挡板)约301mm.

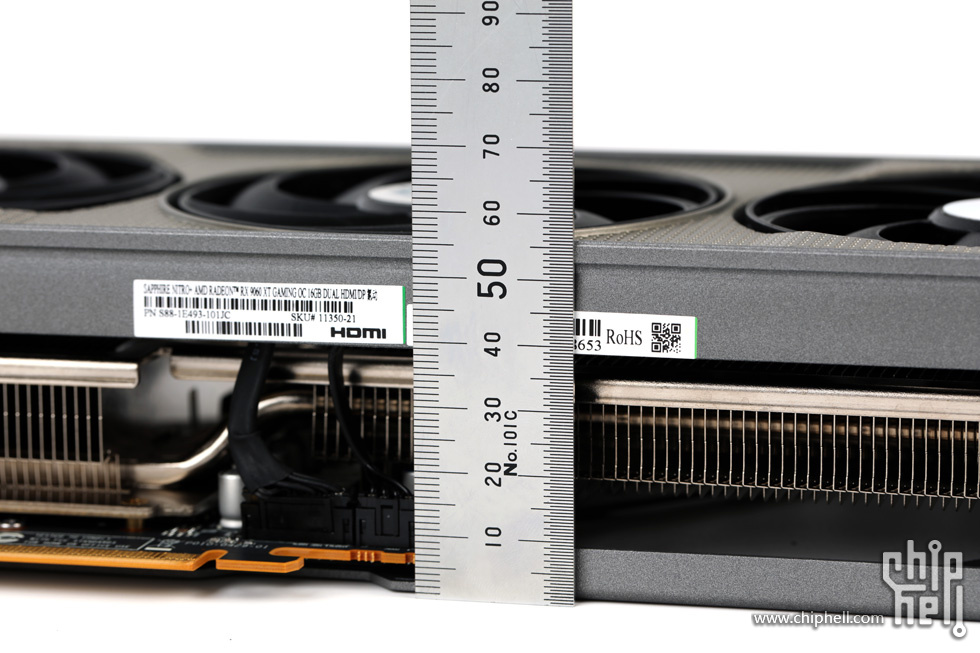

显卡厚度约55mm.
显卡高度(含挡板)约145mm.

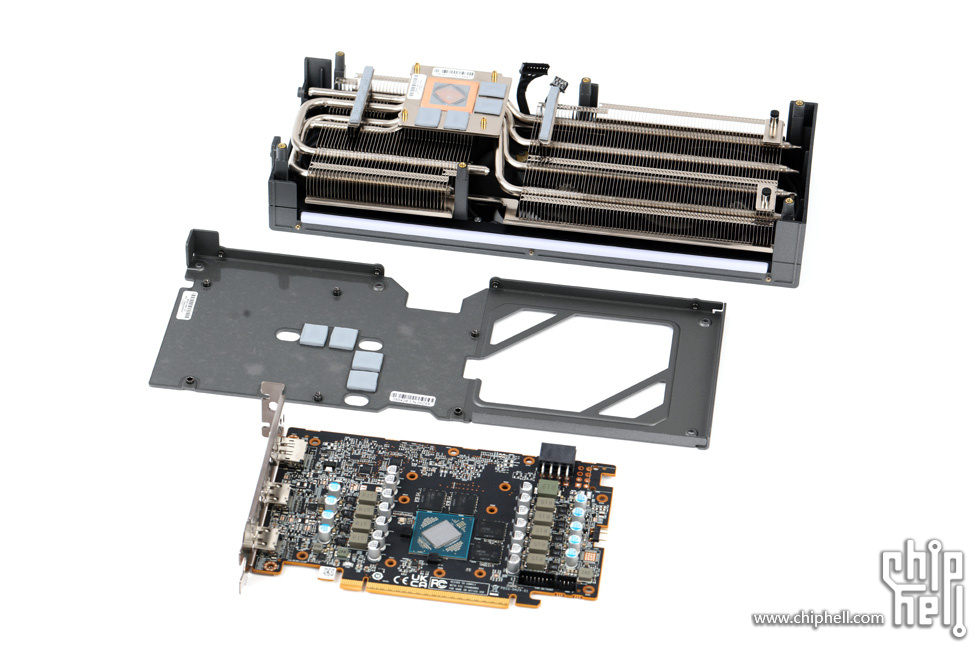

分解.

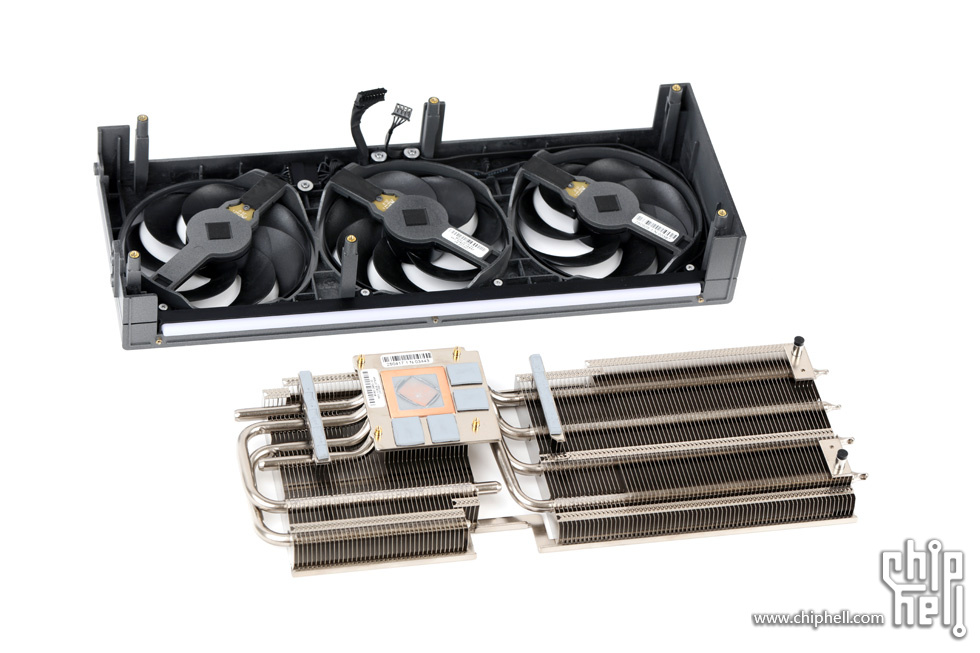

散热器本体和风扇外框可以直接分离.
风扇外框内侧.

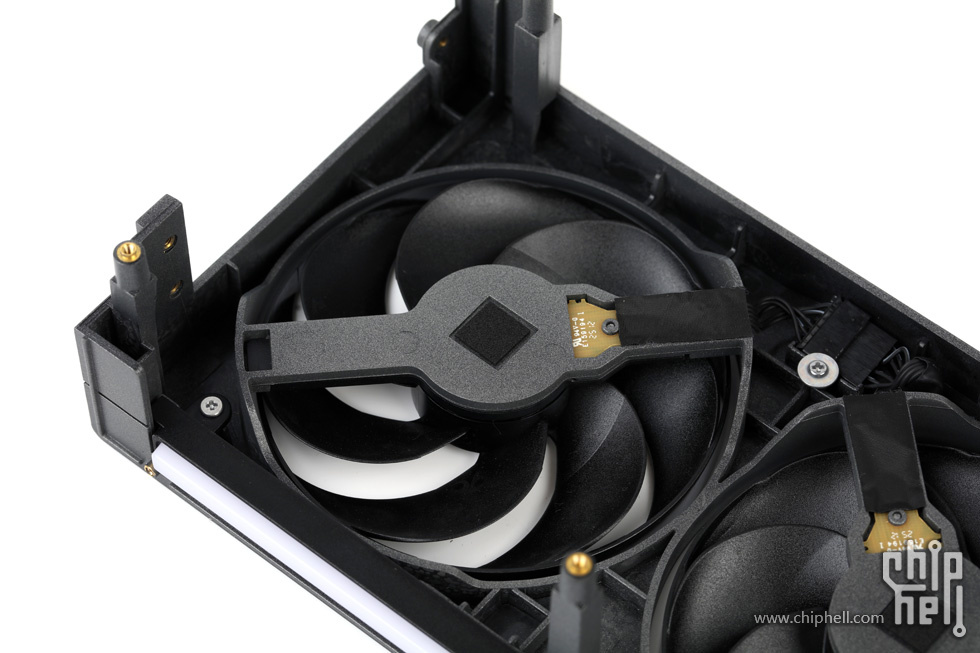

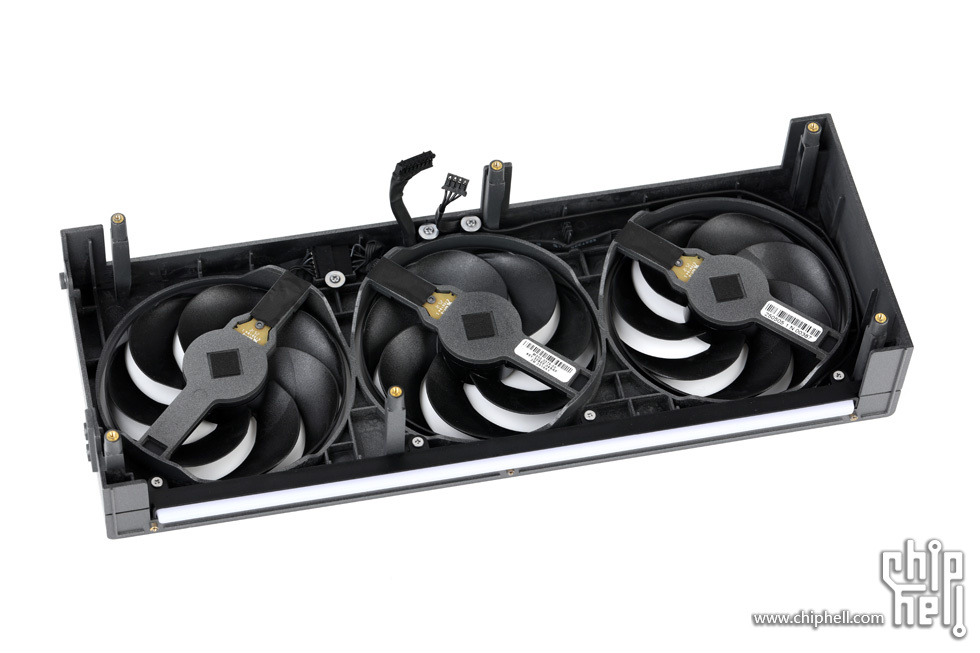

风扇采用了扇叶和接线分离的设计,便于清理和替换.

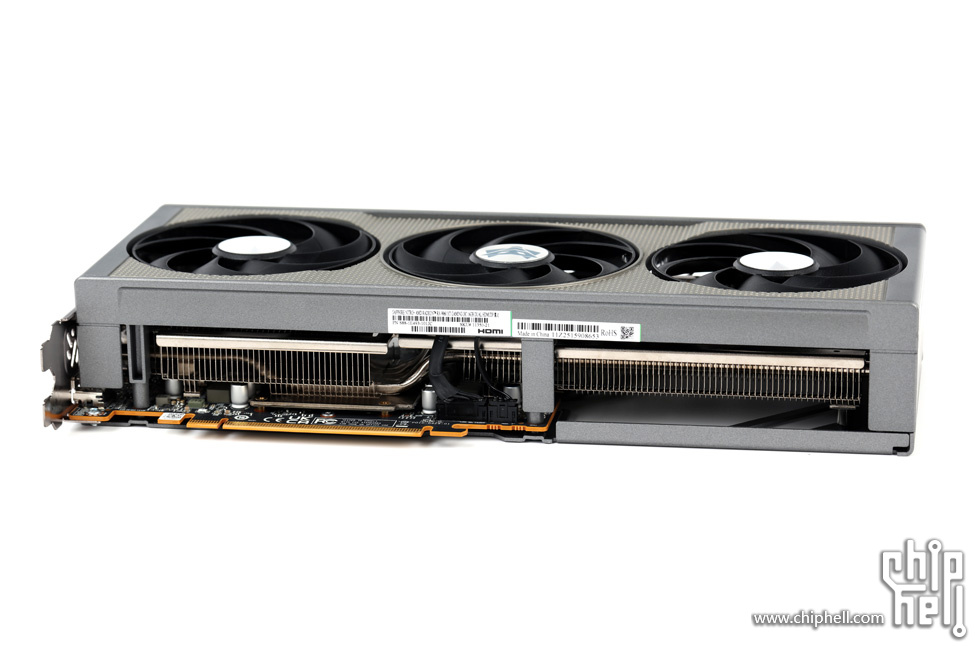

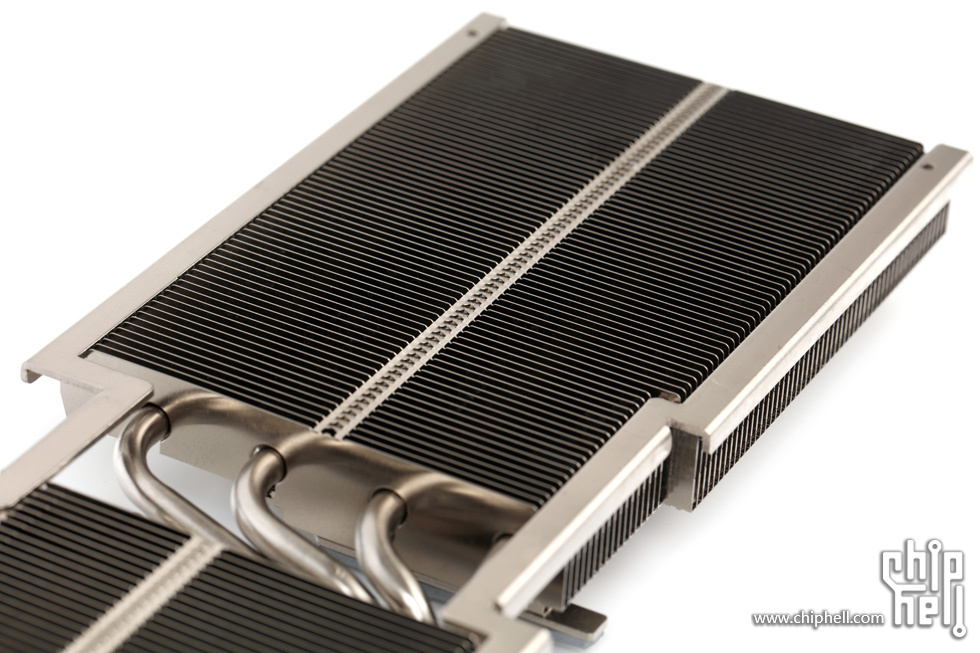

散热器模块正面.两段式散热片阵列排布.
平整的散热片边缘造型.
散热模块底部.

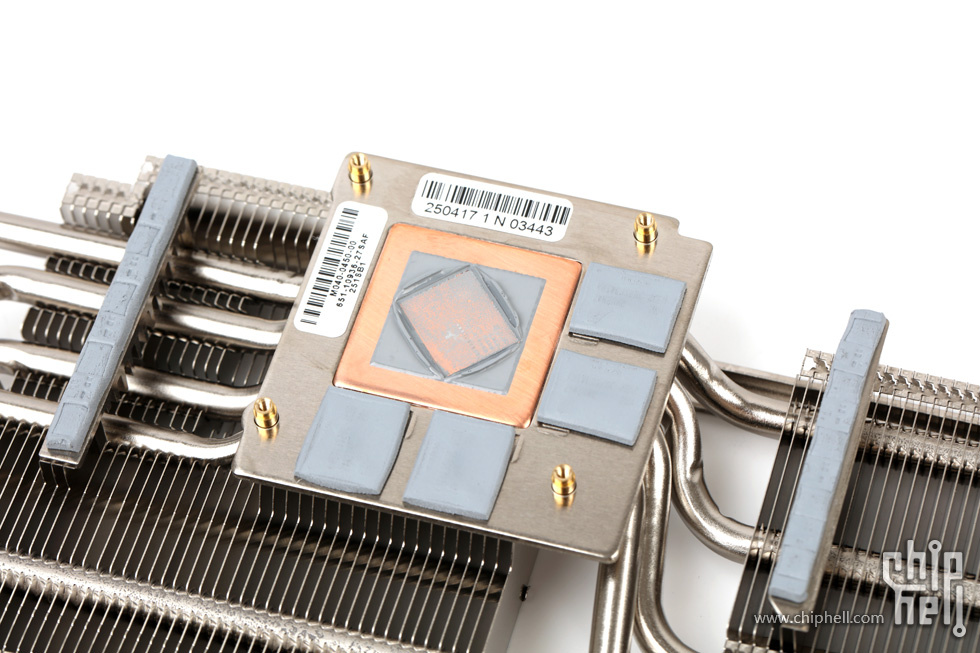

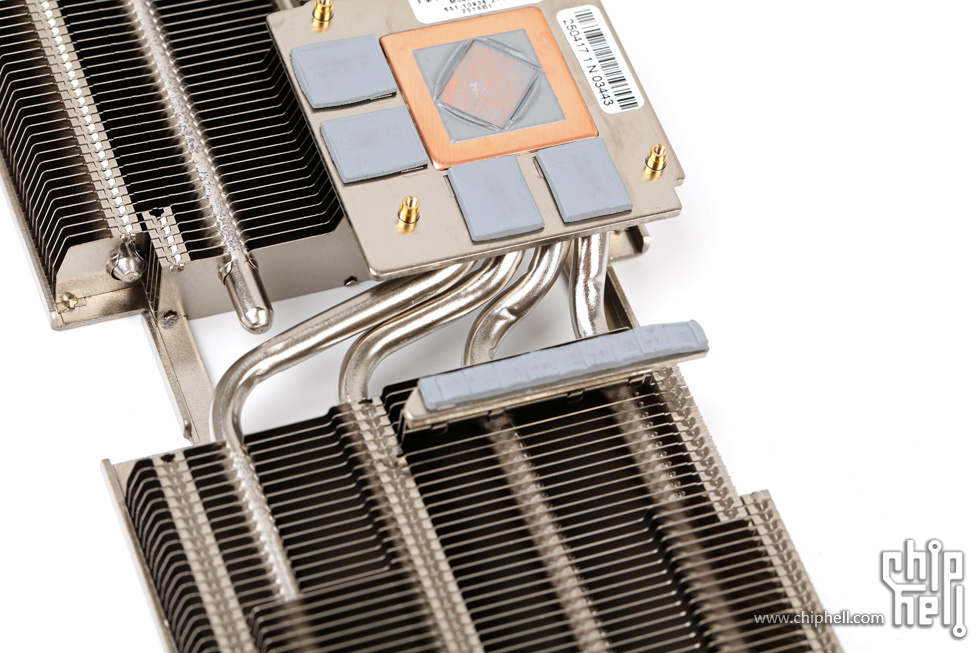

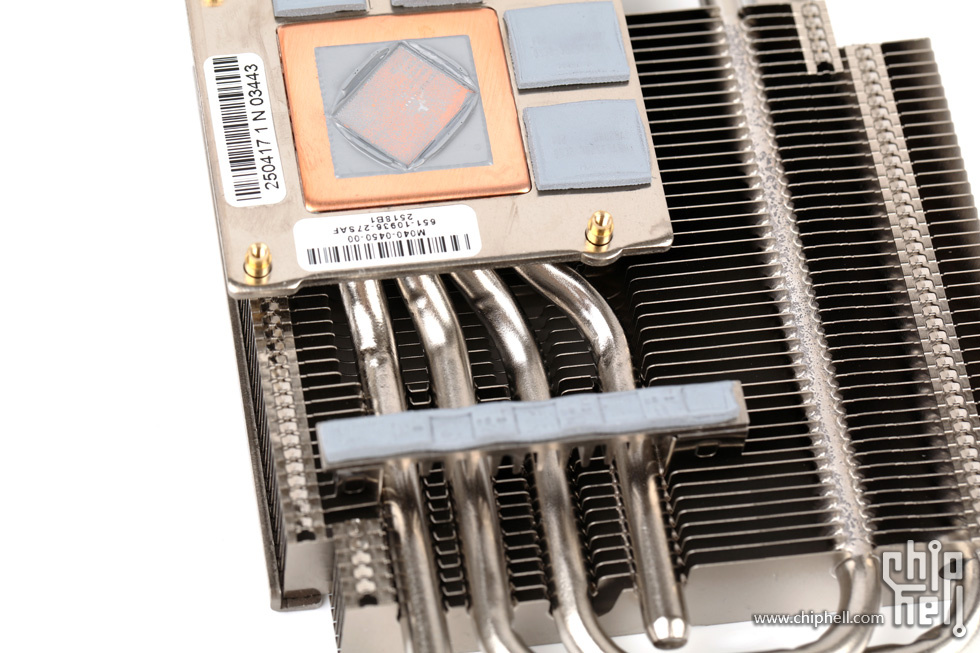

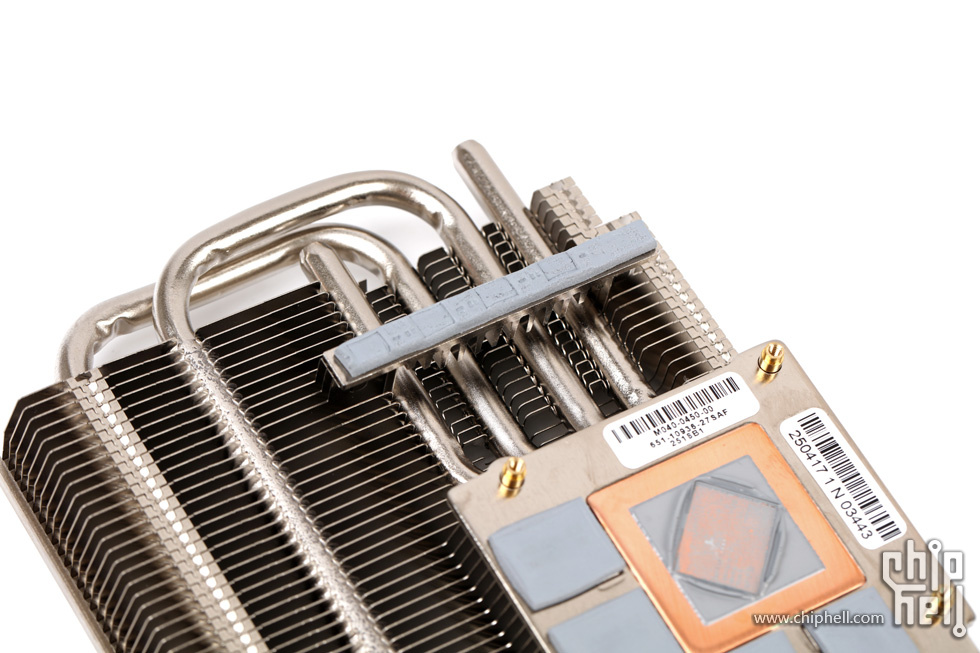

GPU核心由独立的未镀镍铜底搭配PTM7950相变硅脂作为导热介质接触.显存则是通过平行的固定底座框覆盖.
底座区域主要通过热管接入整个散热片阵列.

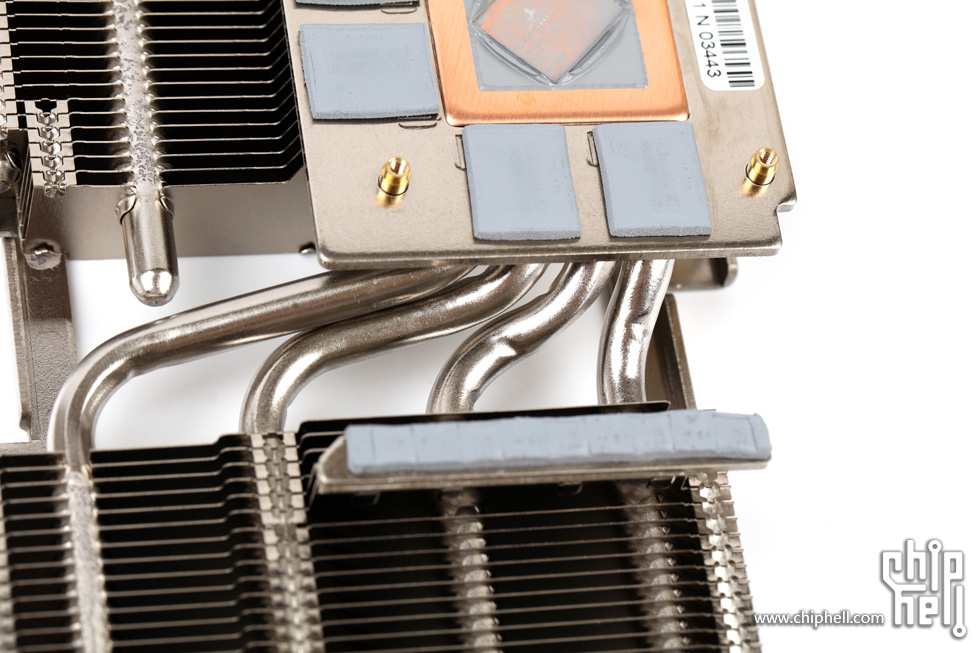

供电MOSFET则由额外焊连在主散热器上的散热片和底座板覆盖.

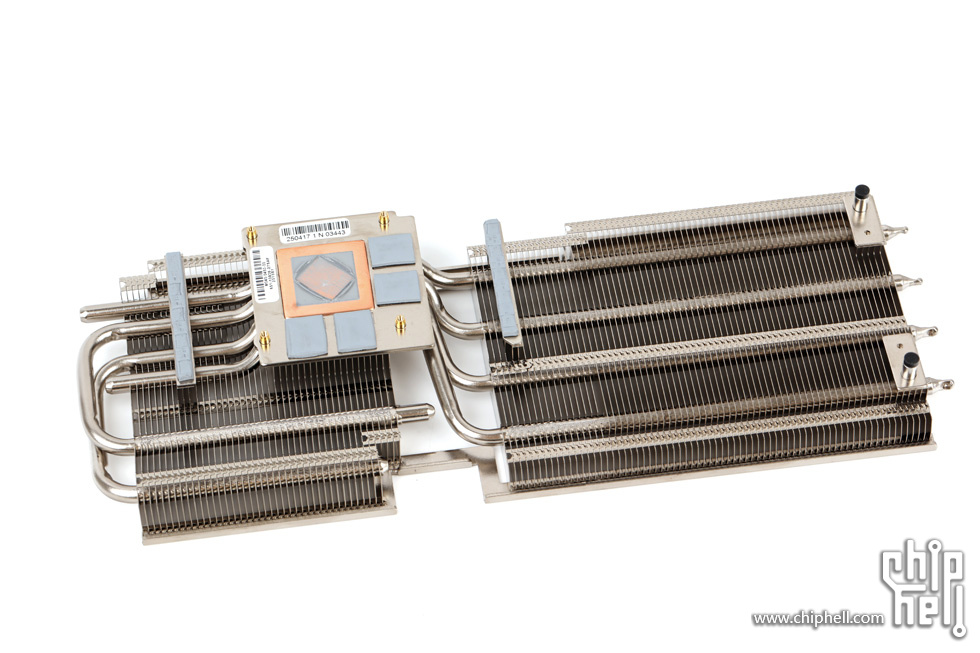

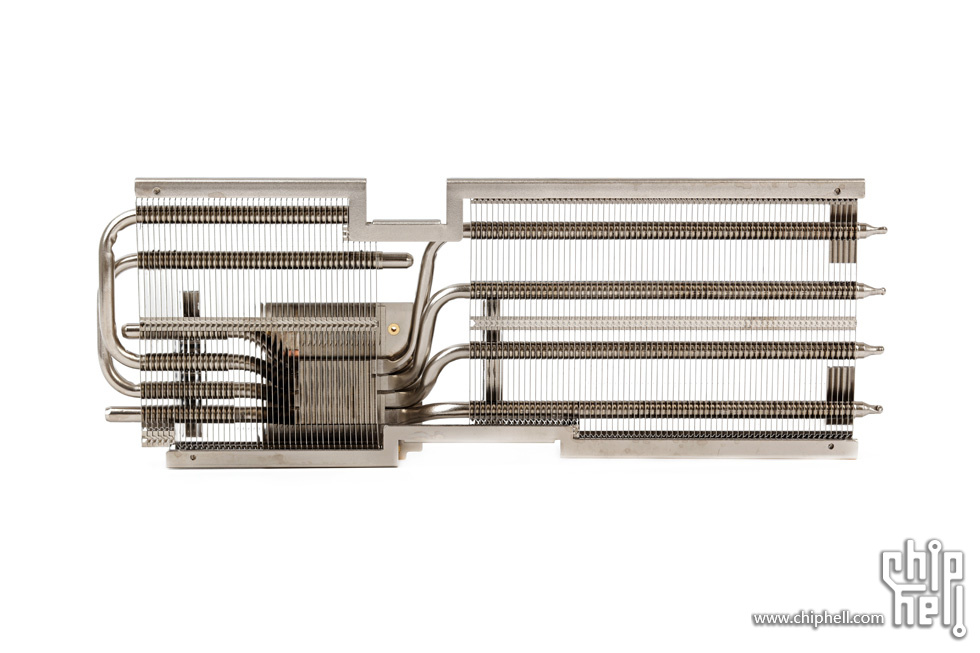

散热器配备4条6mm热管.为简化加工,在近核心段侧的散热片回穿以前仅被散热片半包.

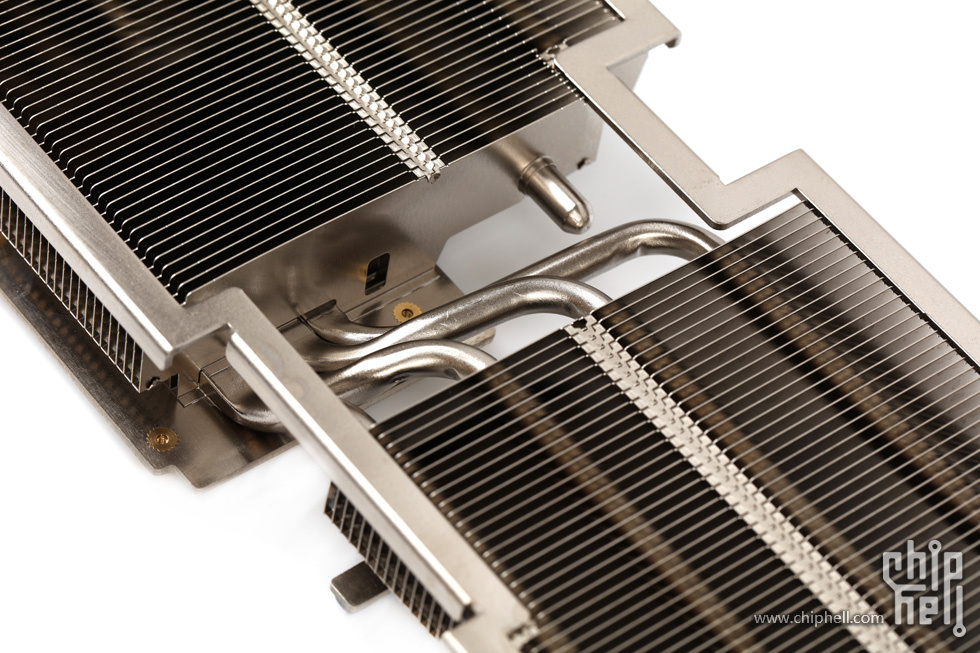

两条热管回穿入散热片.使偏离GPU一侧的散热片也能被热管加速导热.

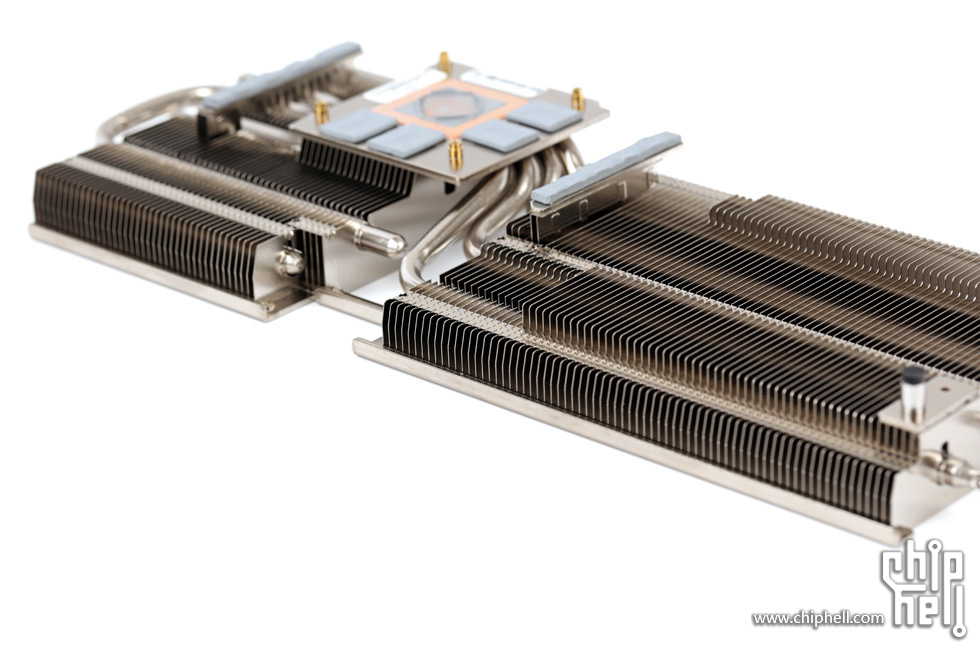

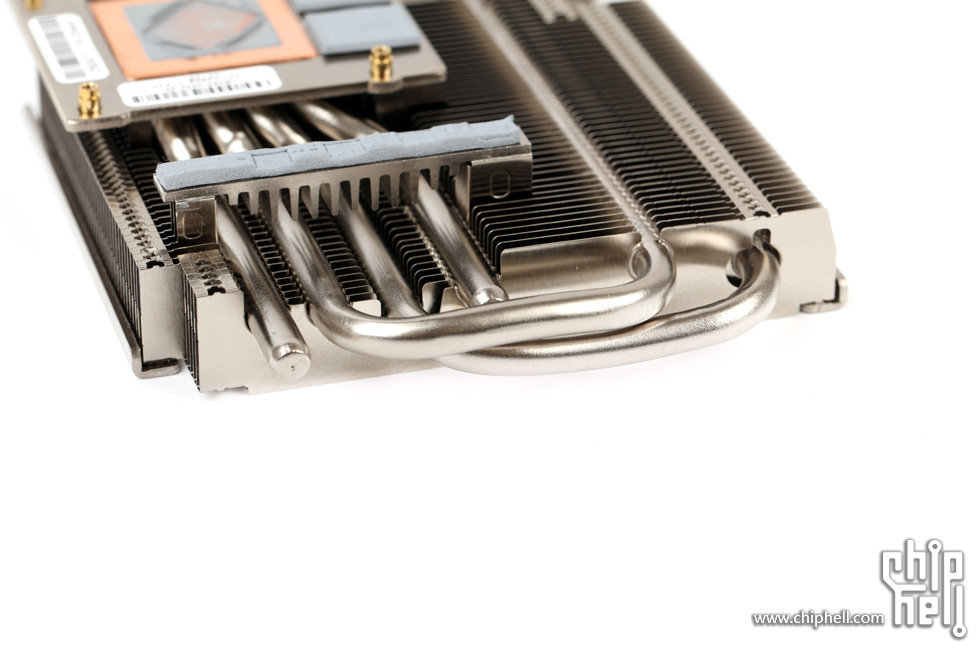

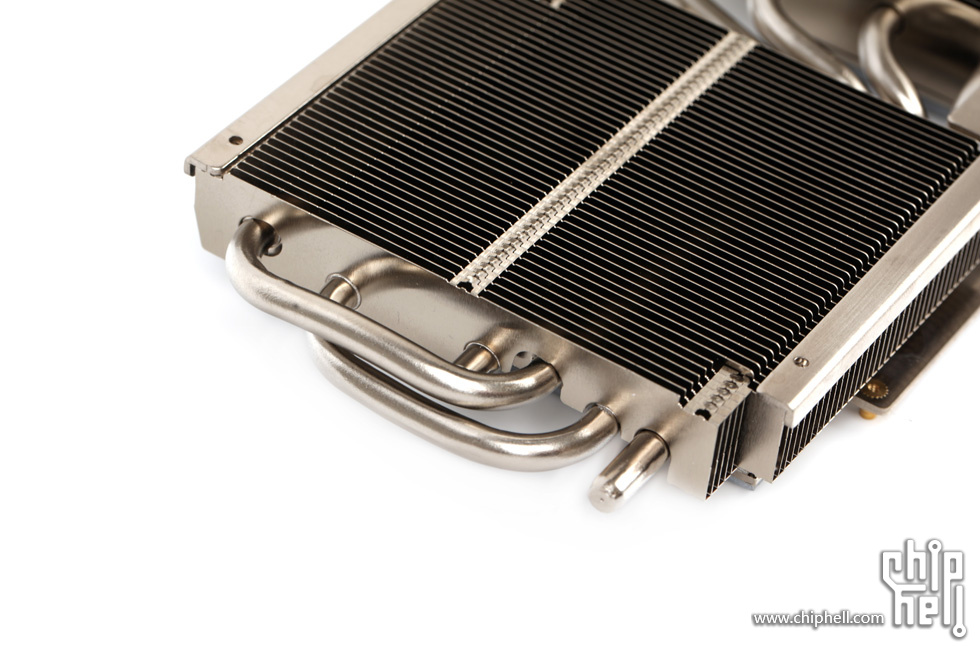

在中间空白区域弯折重新调整间距穿入后半段散热片.由于布局原因弯折角度较大.
四条热管穿入后半段散热片中部位置.

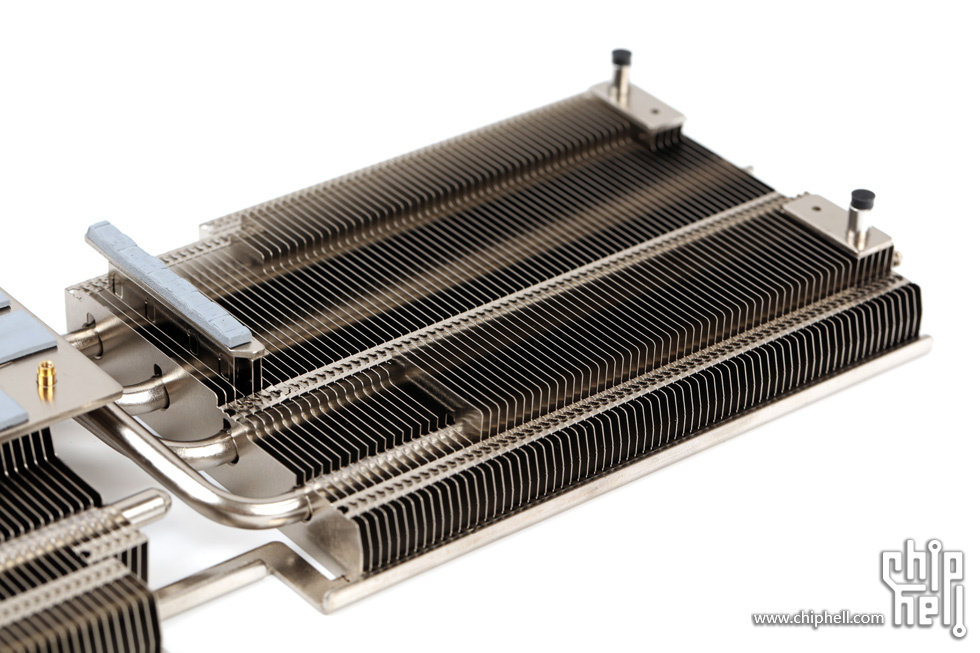

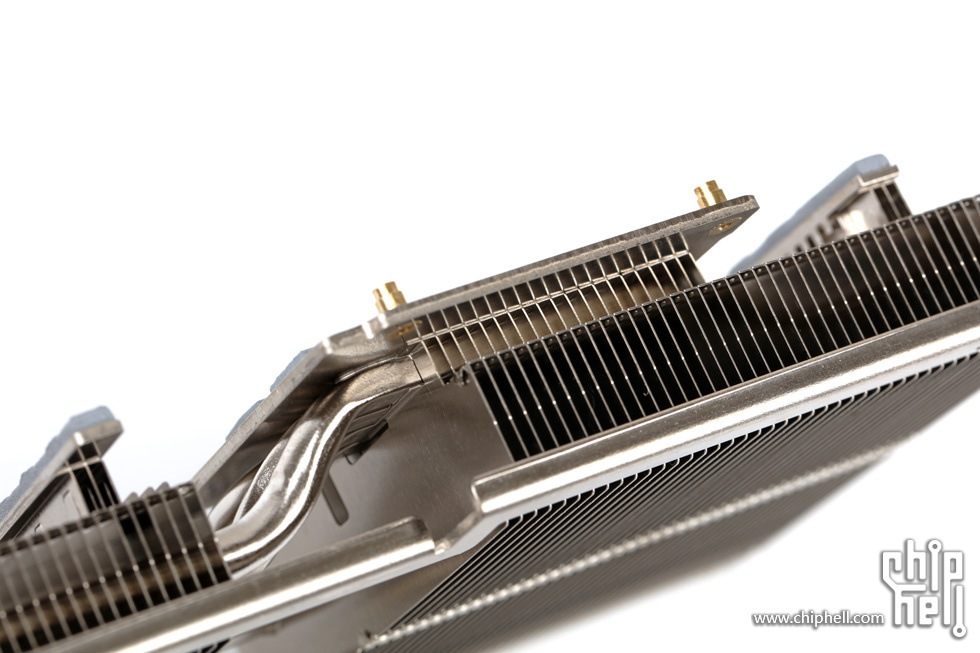

适配板型和造型而调整的阶梯状散热片造型.

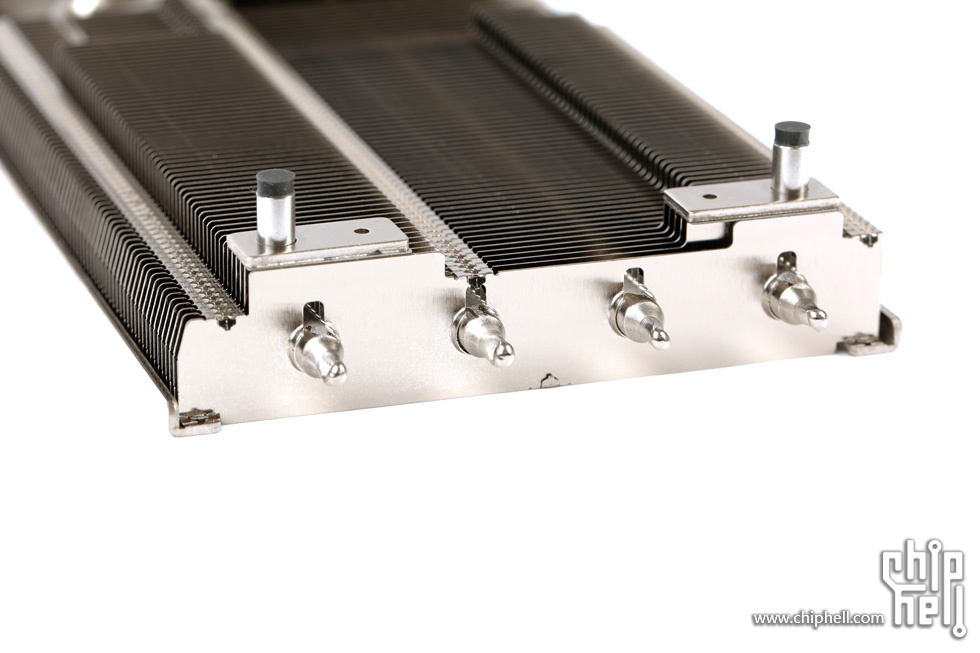

散热器上下两侧边缘的处理.靠近上方一侧边缘略切角优化排风.

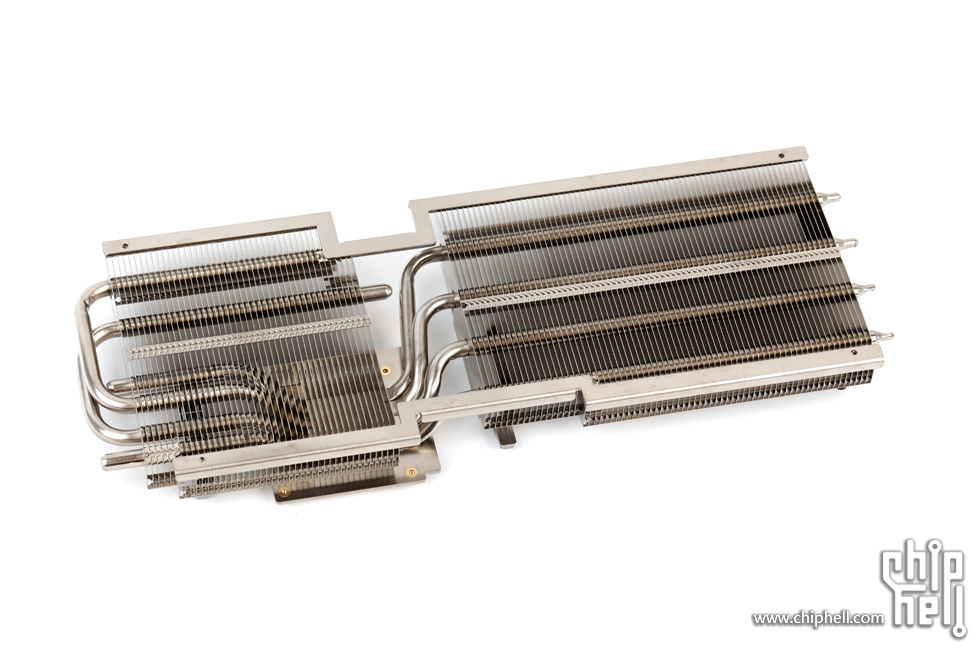

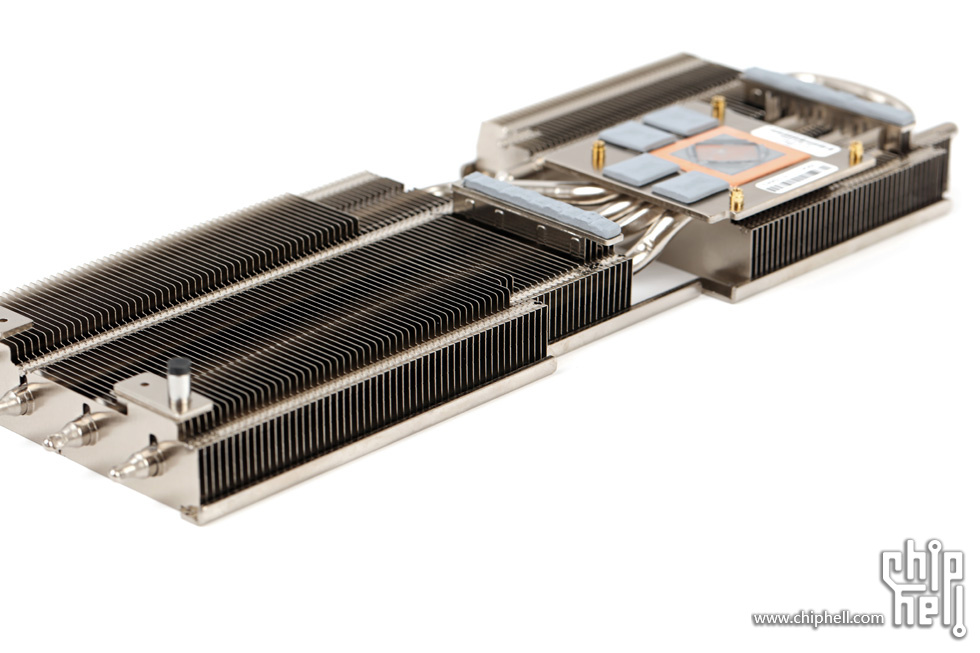

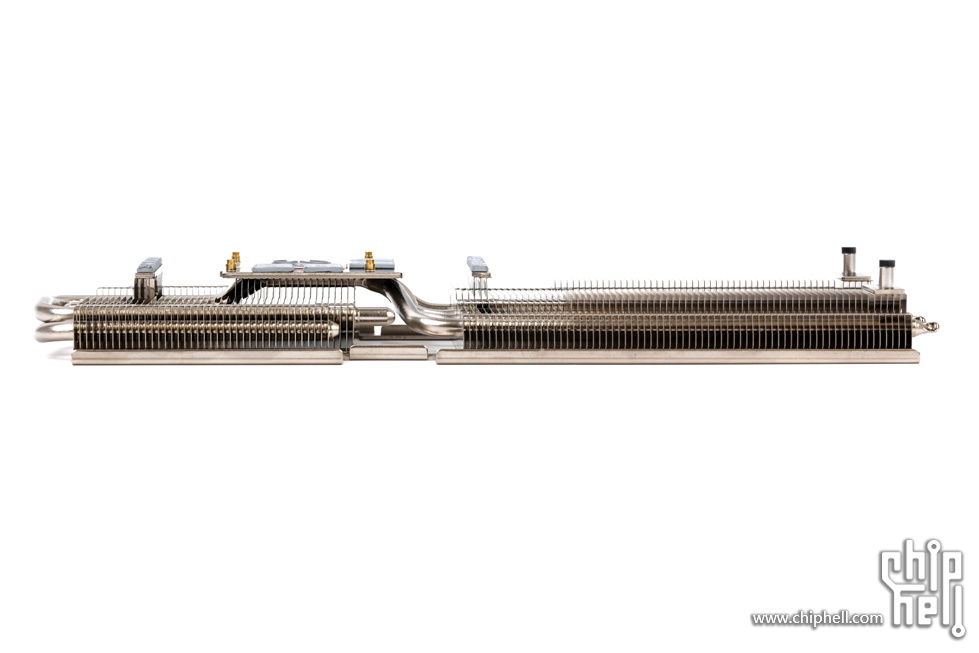

俯视和侧视角度可以更清晰观察整体结构和热管走向.

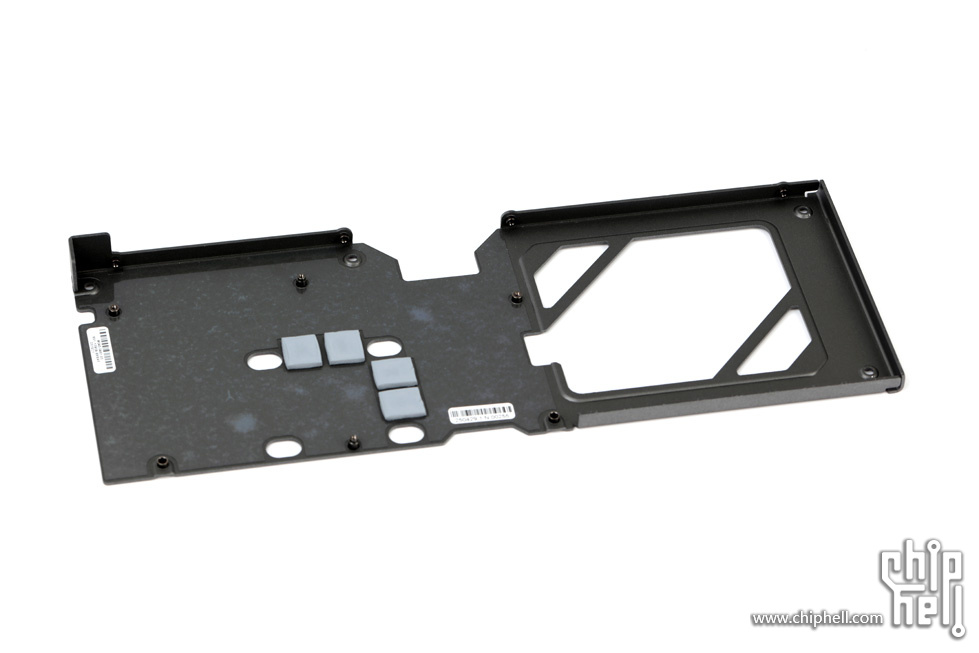

背板内侧.

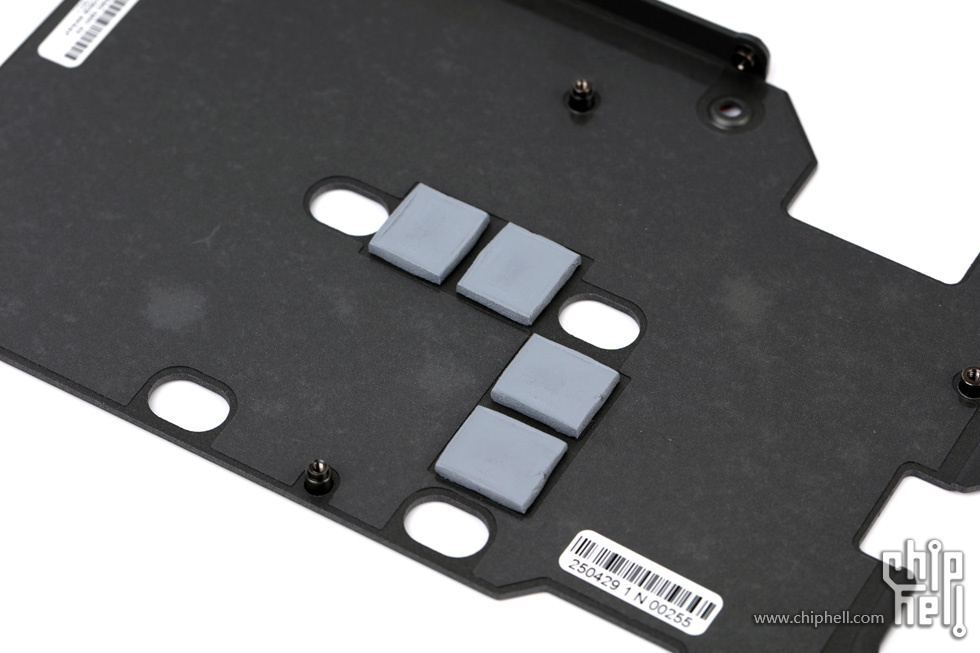

背部显存位置贴有导热垫.

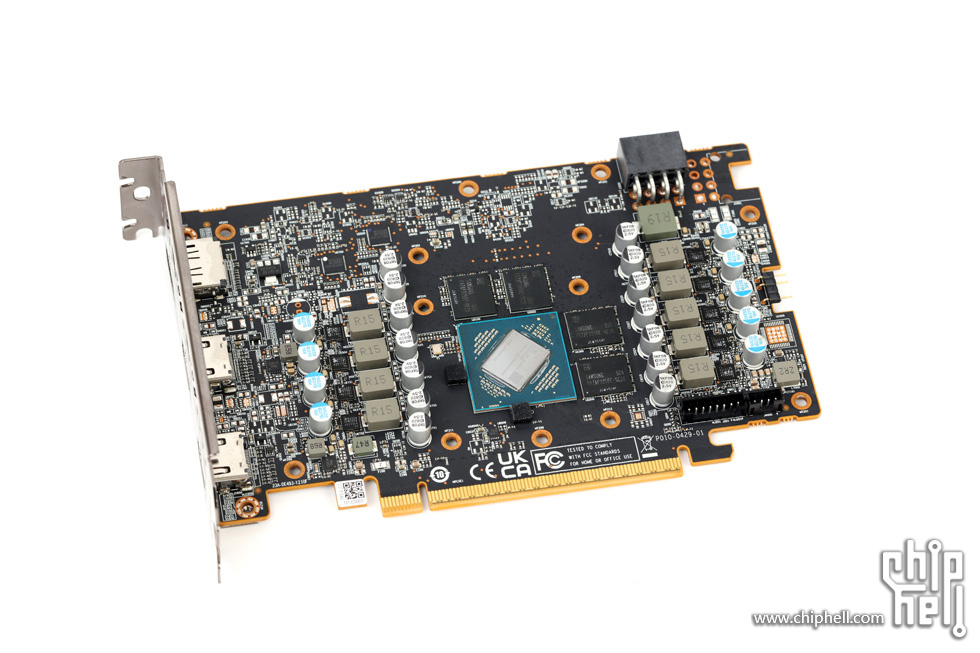

板卡正面.

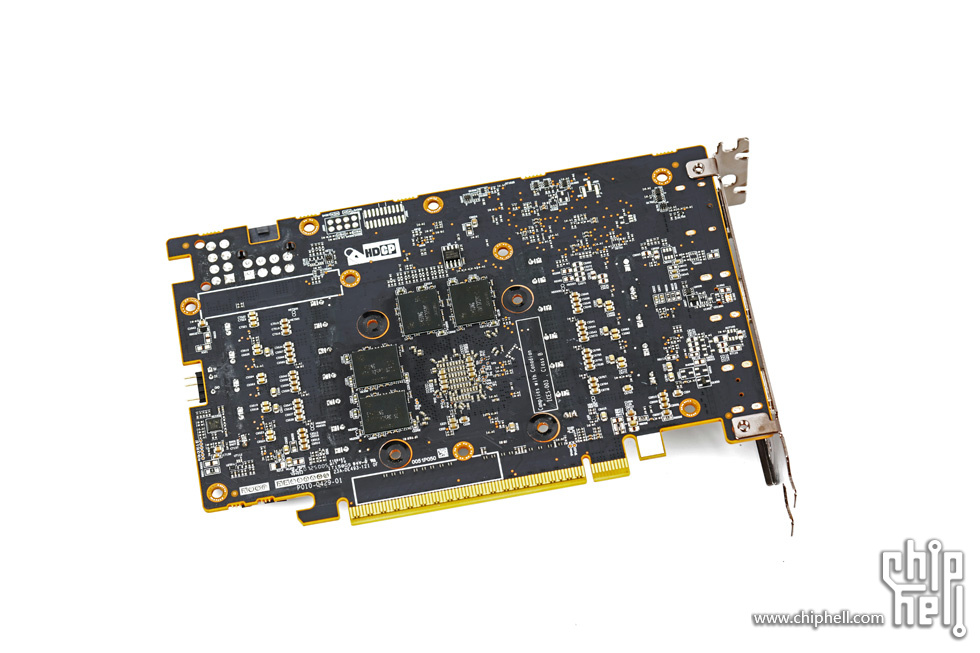

板卡背面.

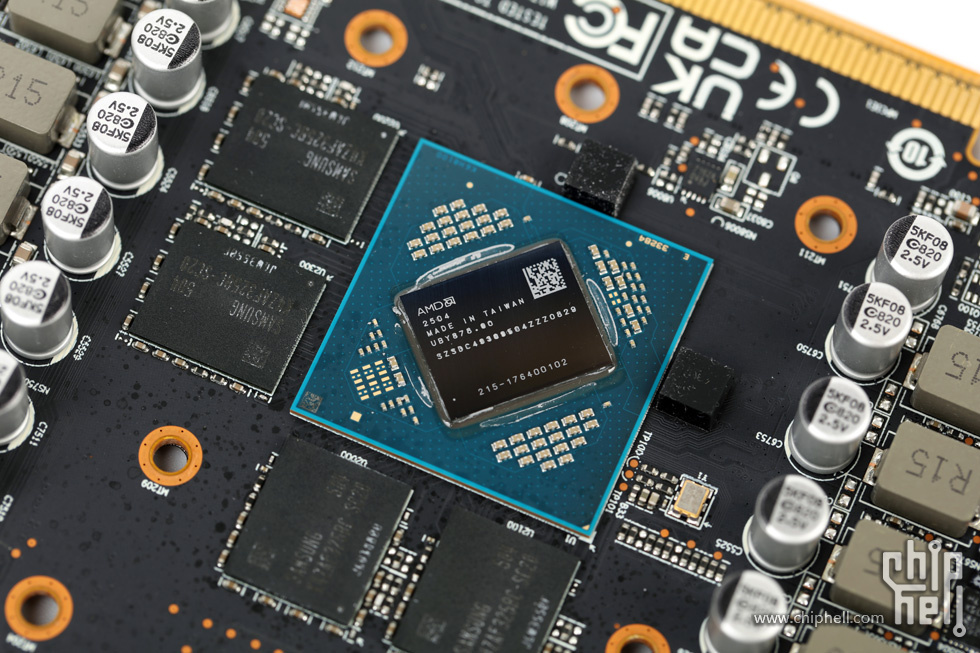

对应于Radeon RX 9060 XT的Navi 44 GPU. GPU本身基板周围未附带金属保护壳,因此对应的标识改为印在Die表面. 为了平衡压力和防止压碎核心,在周边额外附加了垫块.

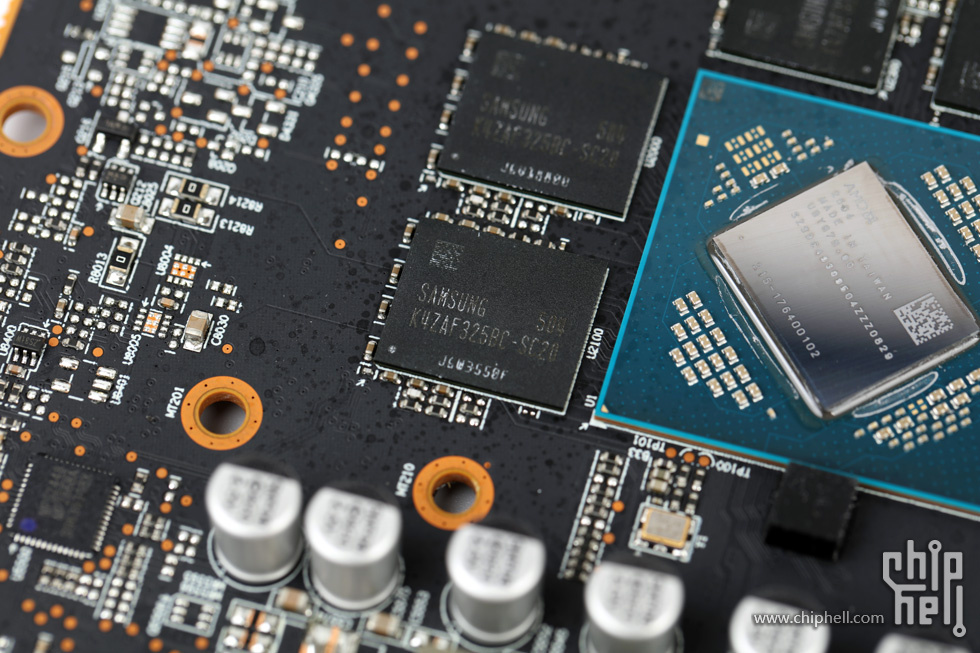

显存由8片Samsung 16Gb 32bit 20Gbps GDDR6颗粒以正反双面布局组成16GB 128bit 20Gbps的配置.

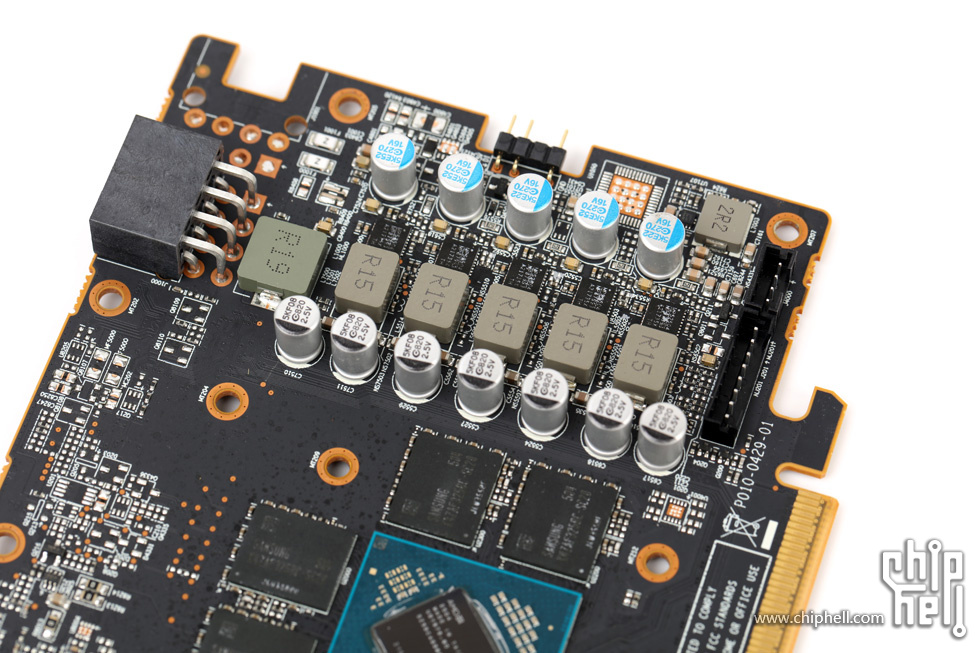

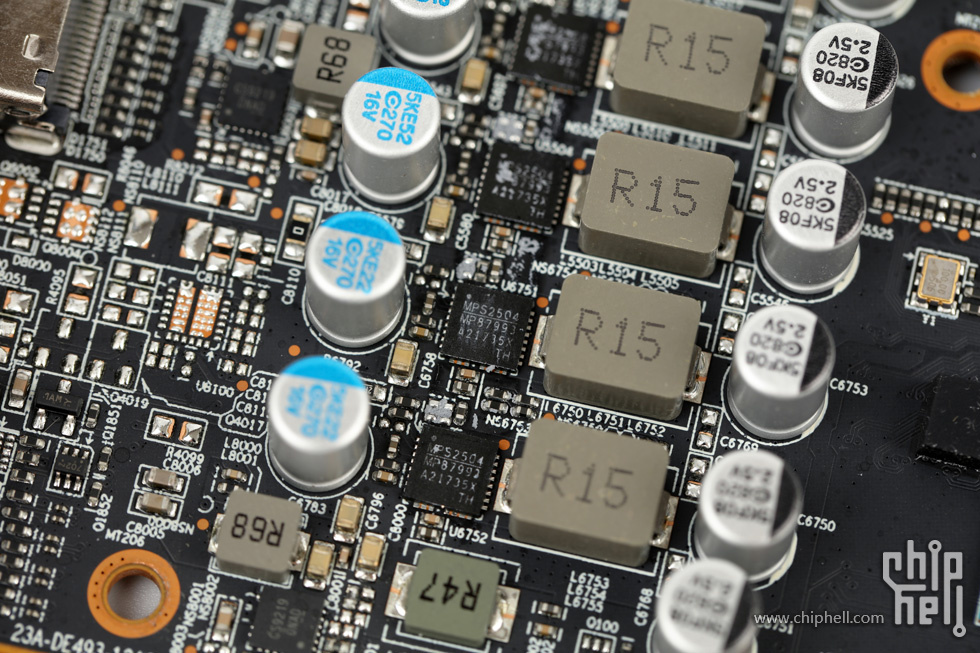

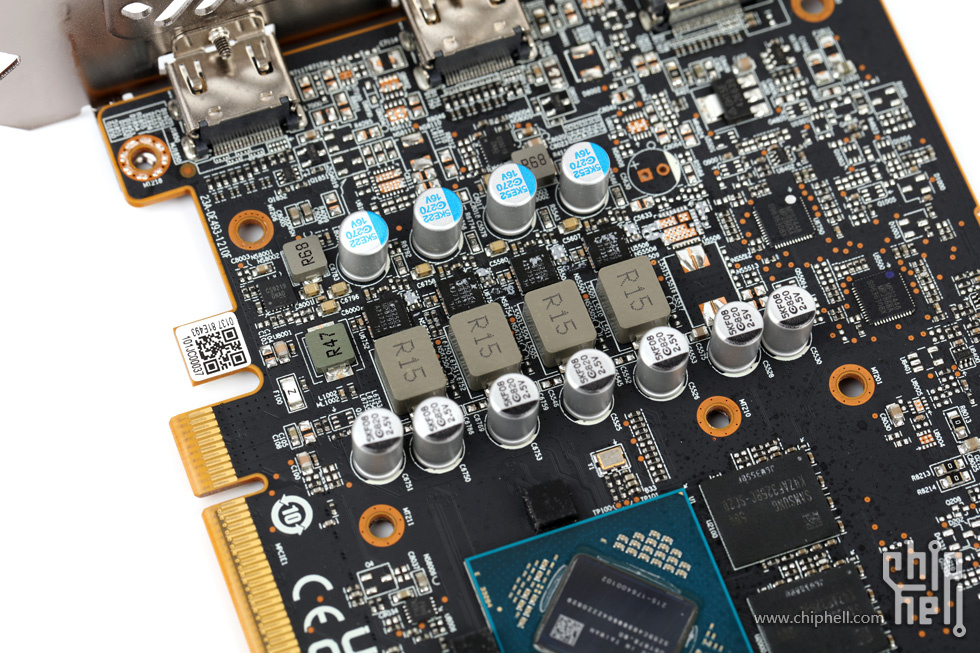

GPU和显存共9相供电.

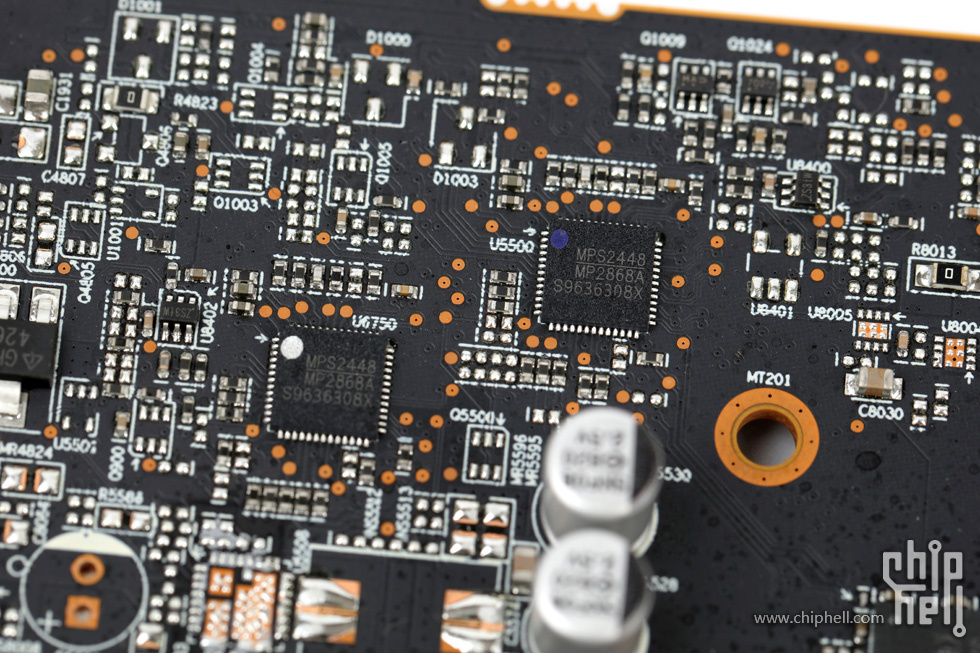

两颗MPS MP2868A分别作为GPU和显存供电的控制器.
GPU和显存每相均搭配一颗MPS MP87993 DrMOS MOSFET.

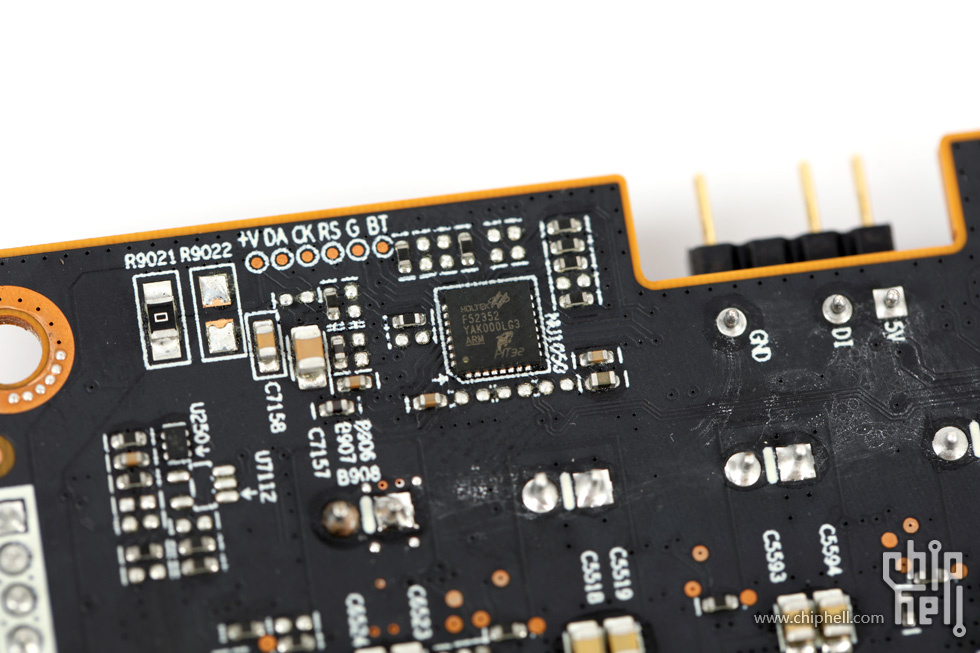

Holtek HT32F52352提供RGB灯光控制.
|
