产品解析

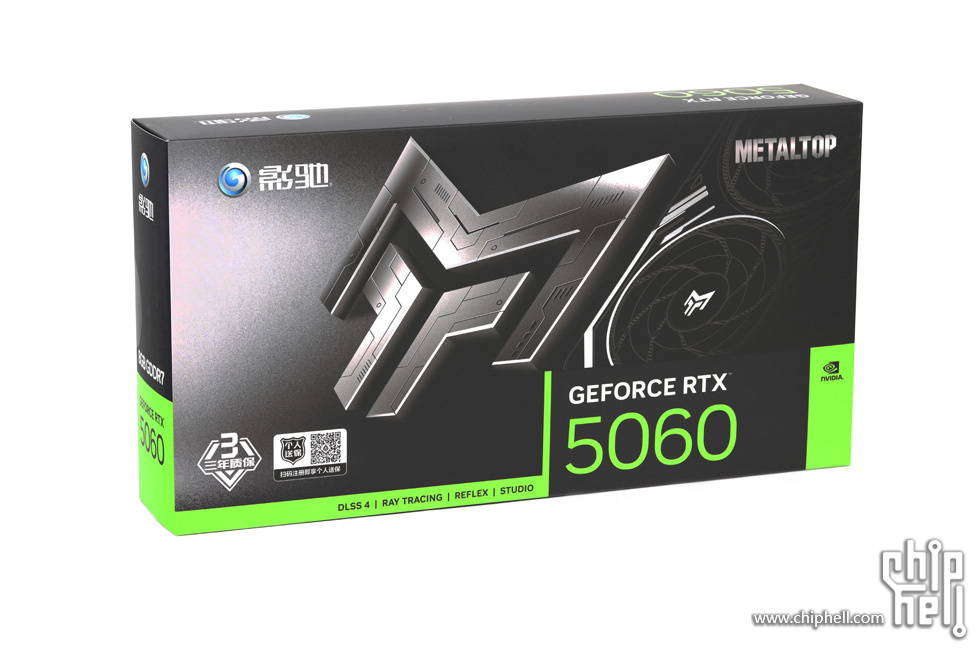

封面在展示金属大师品牌系列概念图的同时也加入了显卡本身造型图案的部分.包装以黑色为主,与同系列的白色版本直接区分.

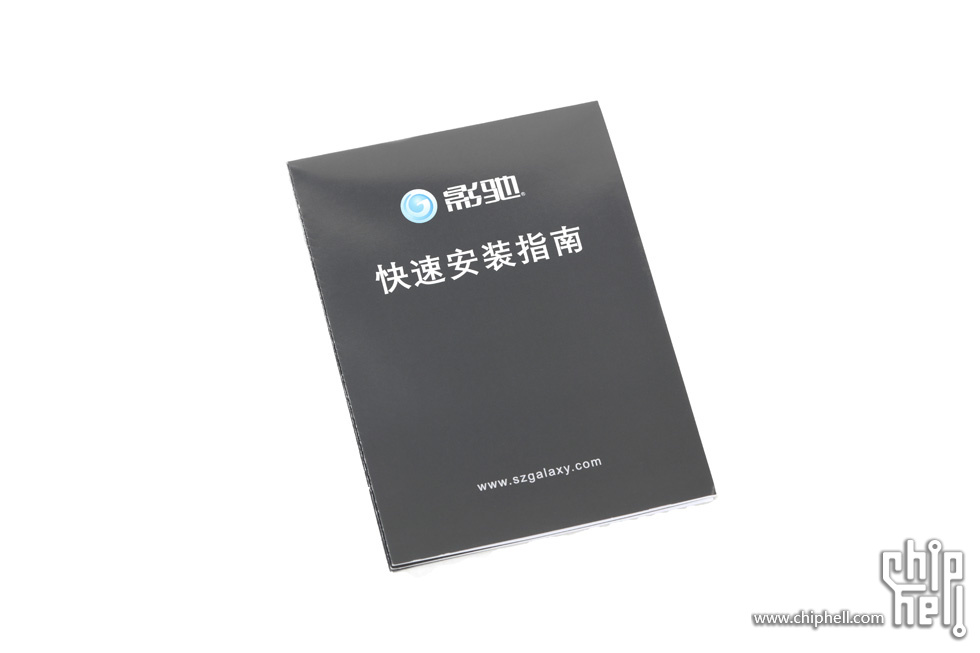

附件仅一纸说明书.

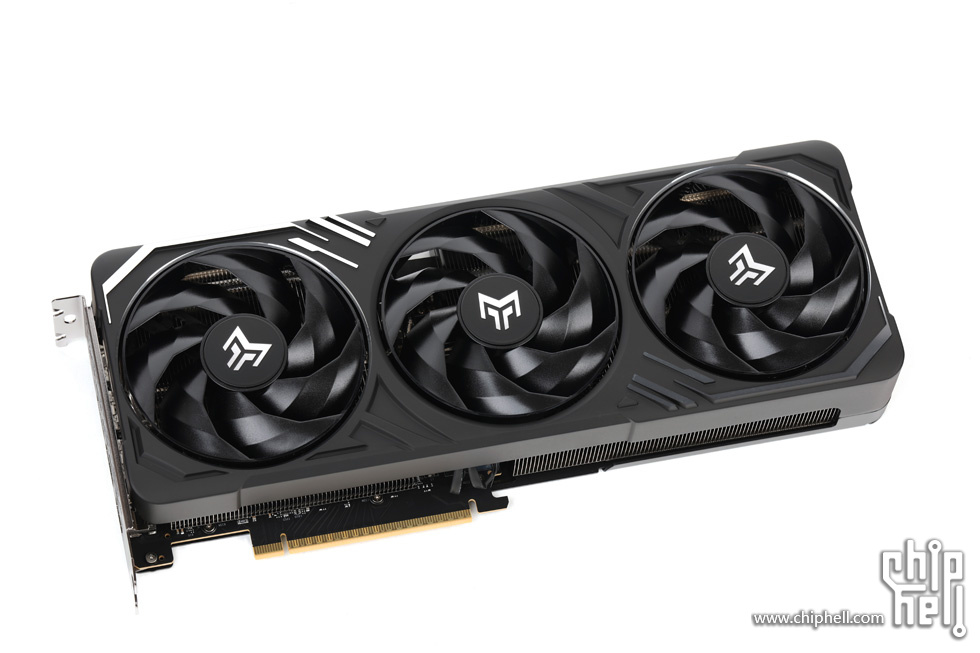

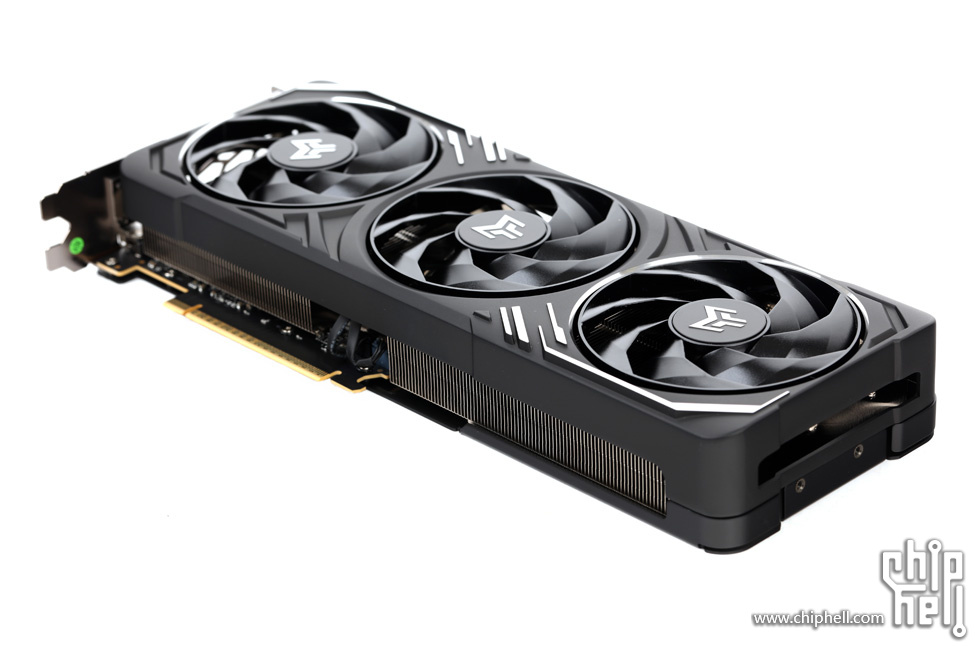

显卡正面.传统的三风扇开放式散热结构.搭配黑色金属外壳.

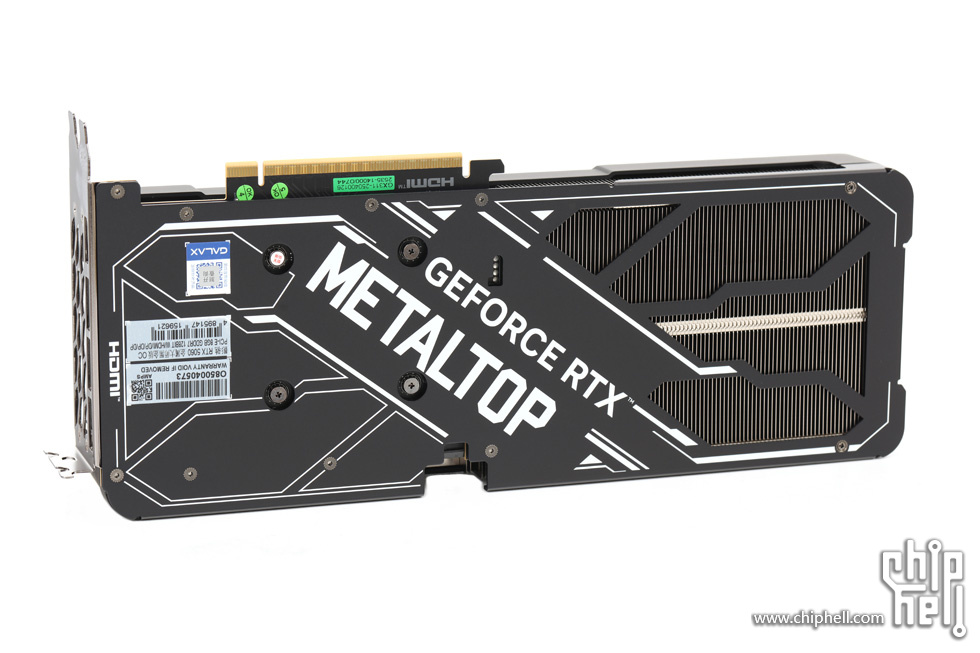

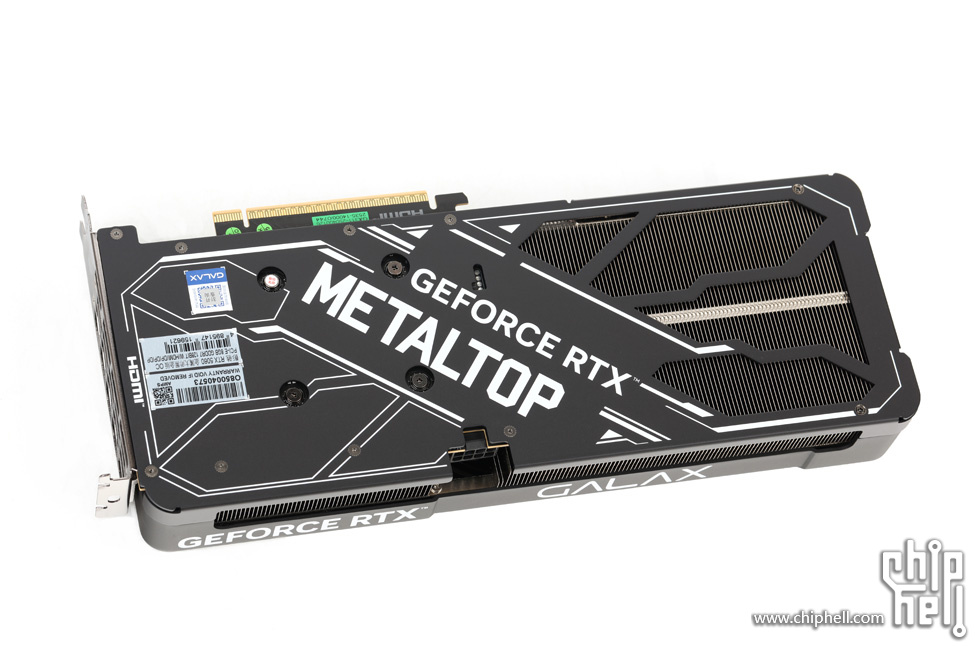

显卡背面.搭配了大面积的战甲面板风格的线框与Logo标识的涂装的背板.

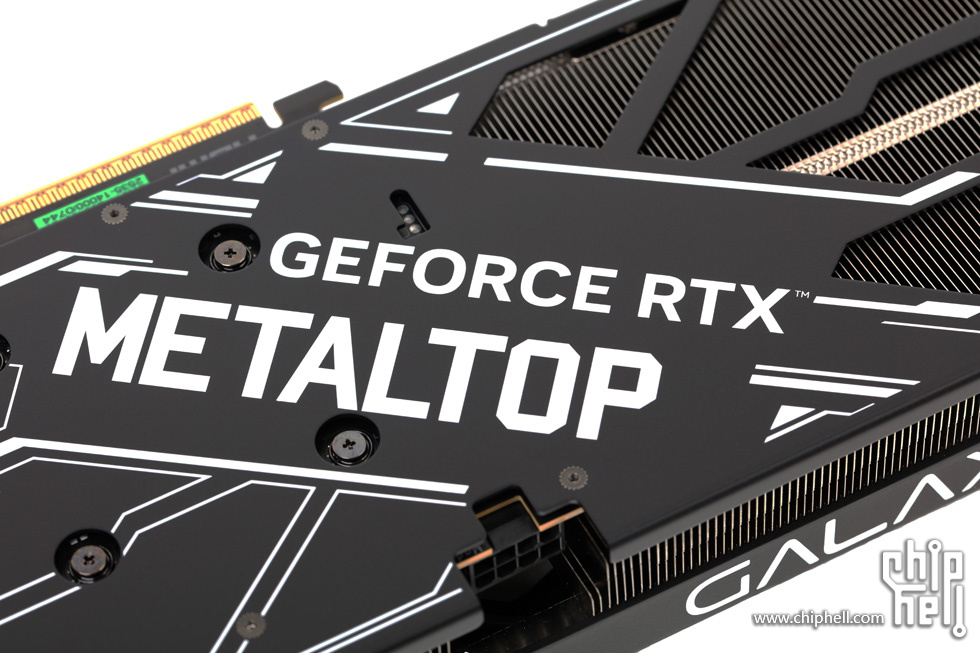

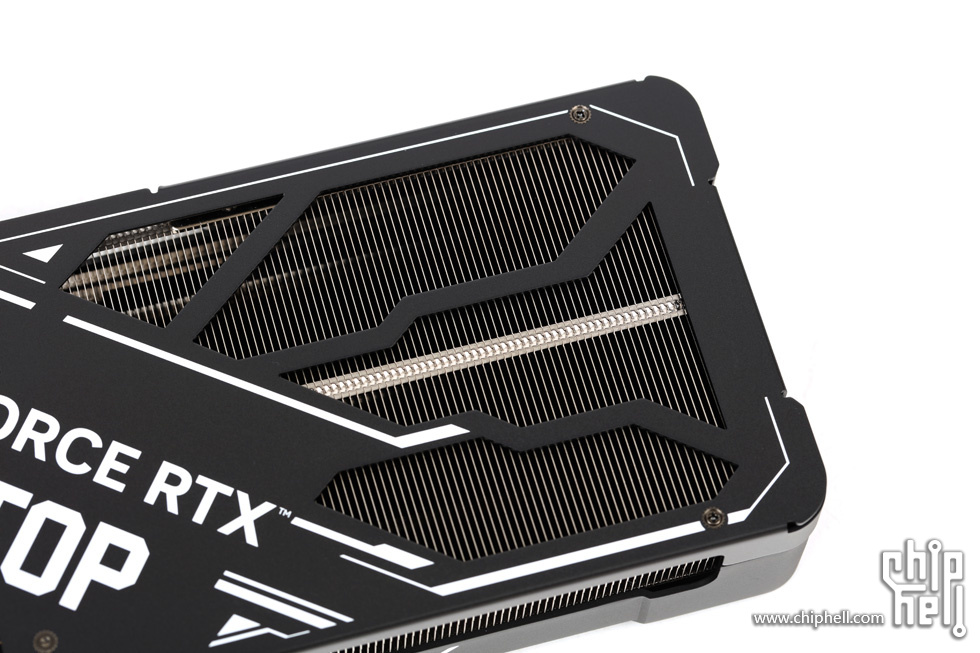

战甲风格的线条框涂装. 顺势包围各类标签贴纸. 正中位置突出了金属大师(MetalTop)的Logo. GeForce RTX标识也以相同的排版融入其中.
短PCB的设计使尾部风扇可以获得吹透散热片的风道区域.大面积的开孔形状也与靠近挡板侧的图案对称.

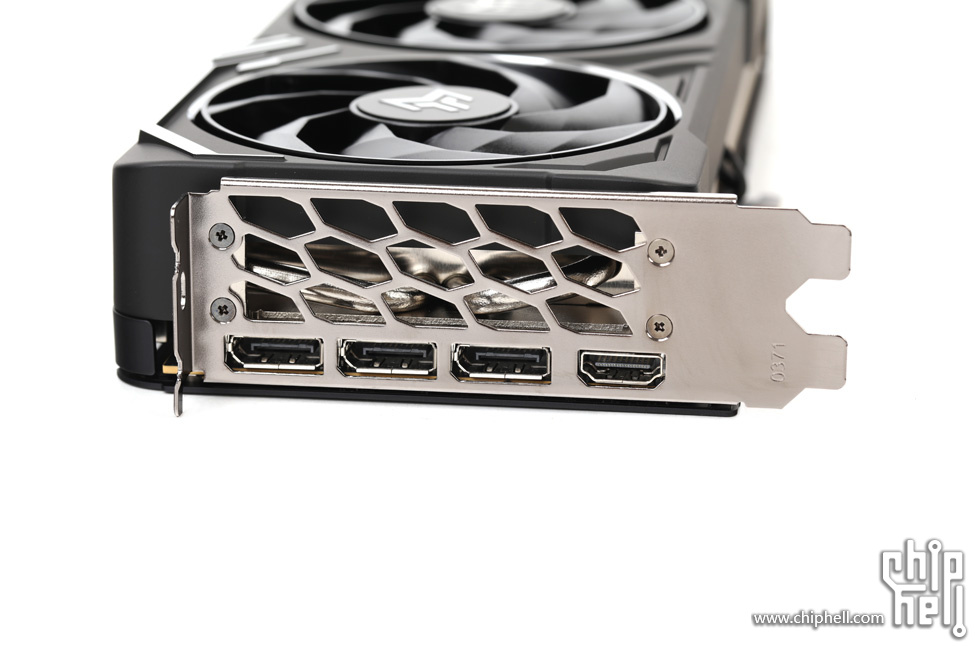

显卡输出接口为标准的三个DP2.1b搭配一个HDMI 2.1b组合.

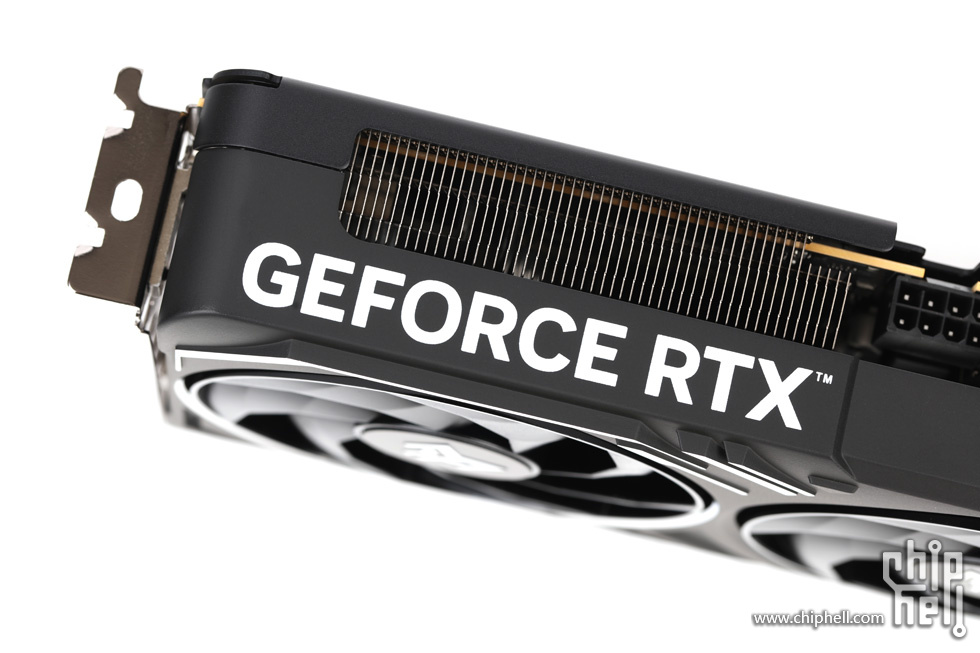

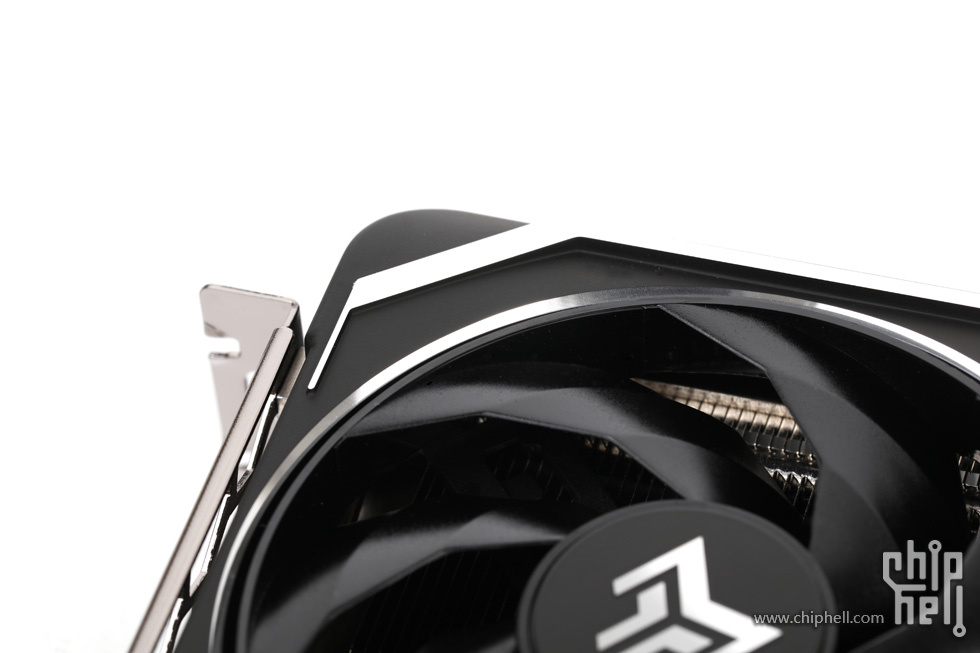

显卡顶部.靠近挡板侧醒目的GeForce RTX标识.

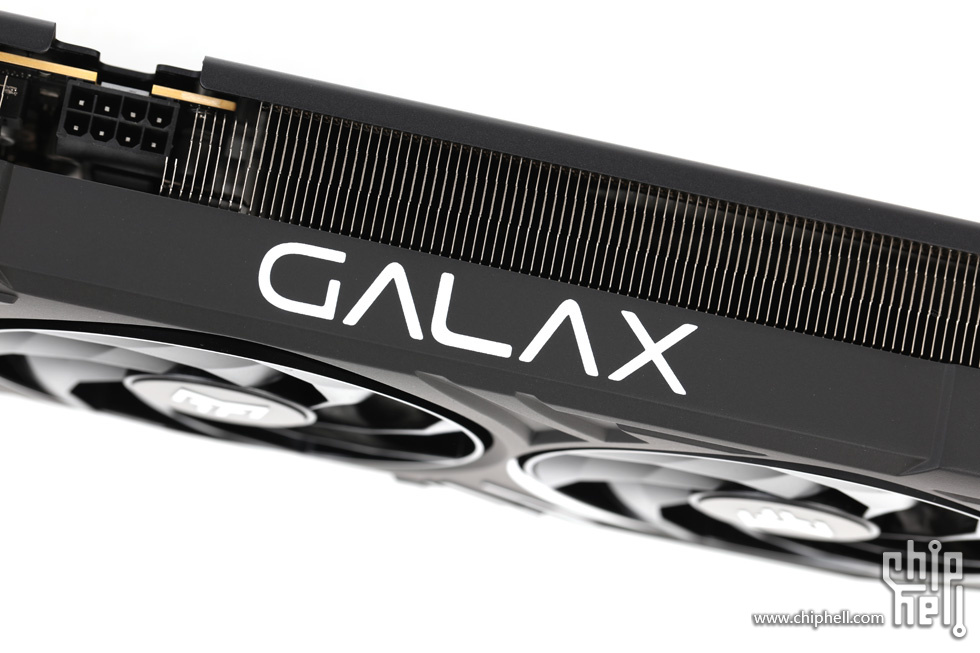

中后段位置外壳造型改变后的区域正中配上了GALAX的大号Logo.

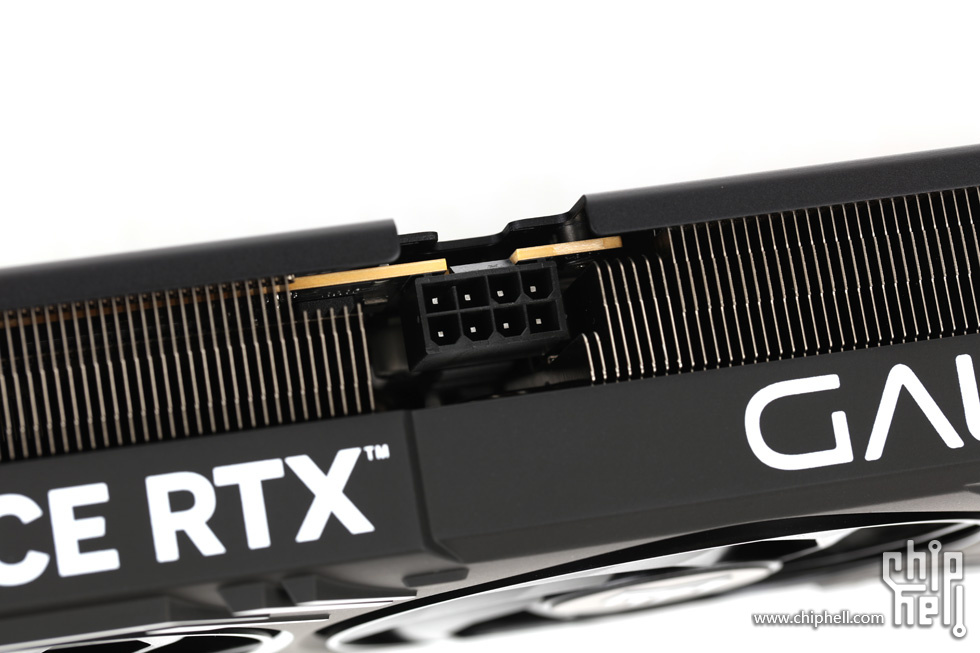

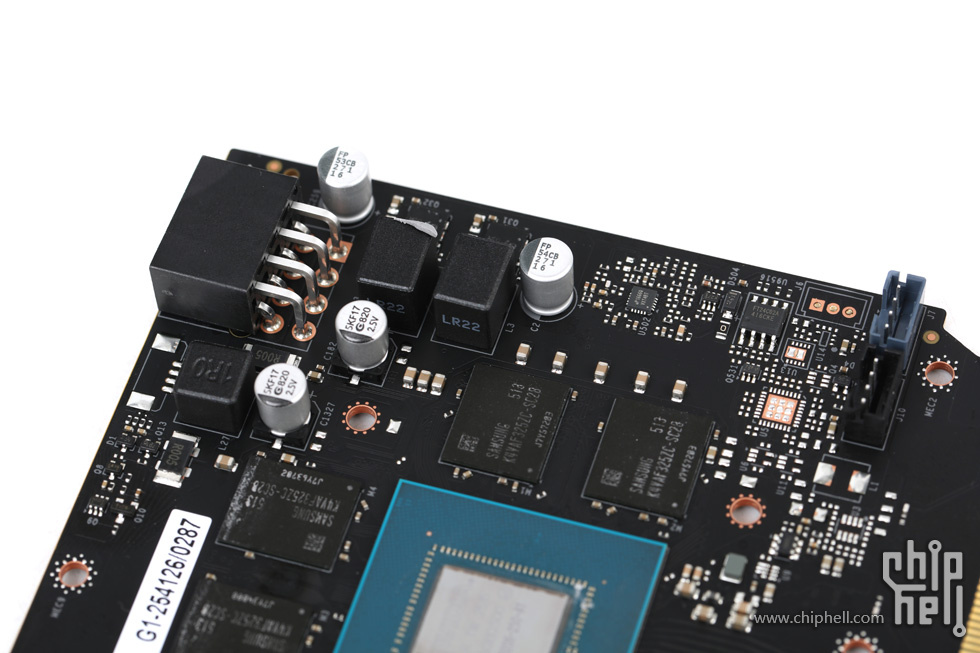

电源接口为单个传统PCIe 8-pin接口.
显卡底部.

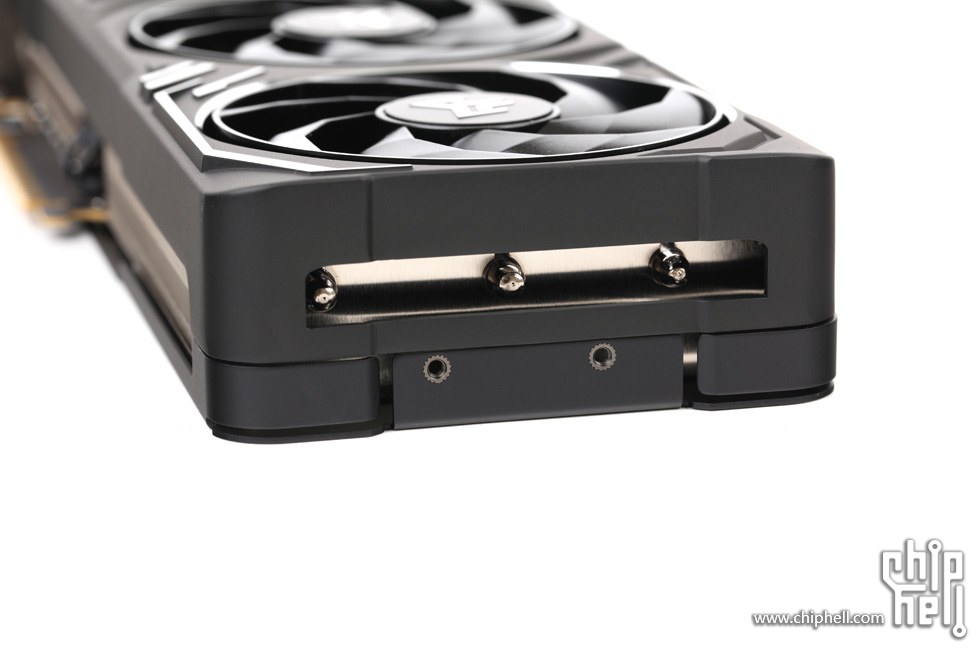

显卡尾部.背板弯折区域提供支撑用的螺丝固定孔.

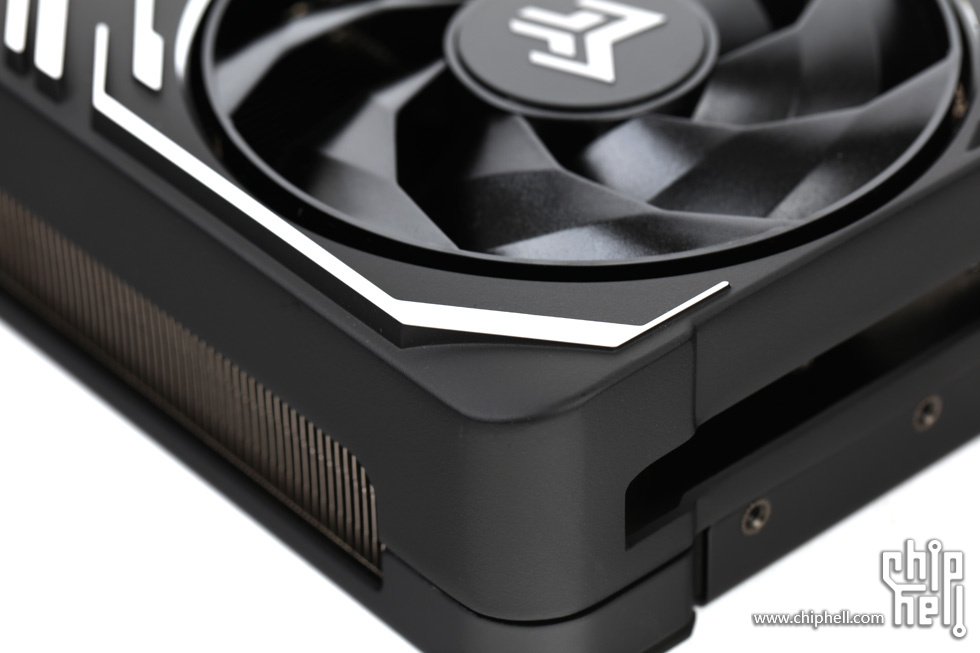

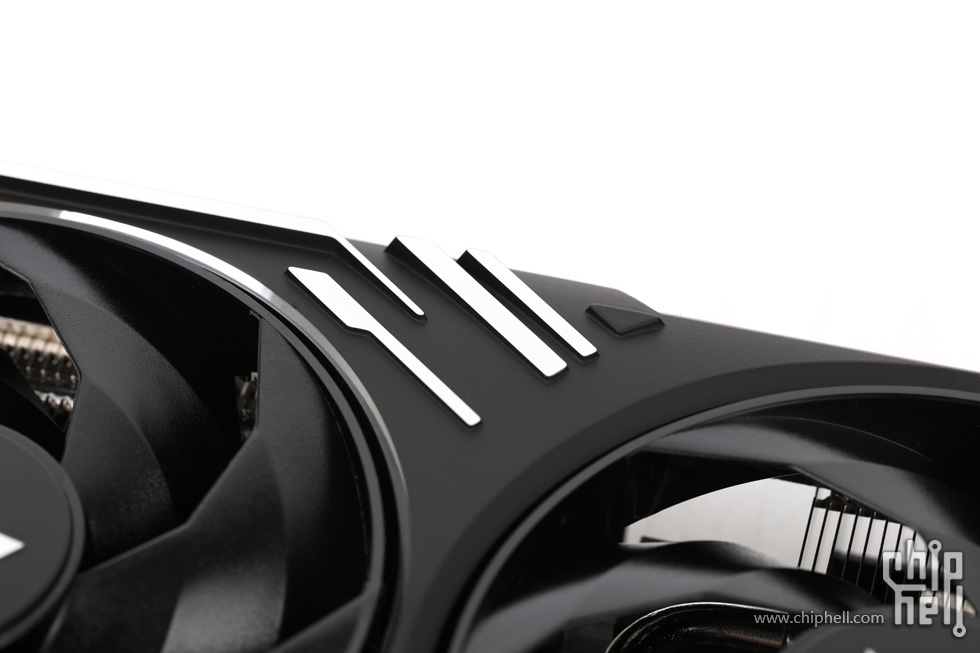

显卡正面.对角位置分别以抛光的凸起亮面和压铸下沉的凹痕组成的线条和图案进行填充装饰.

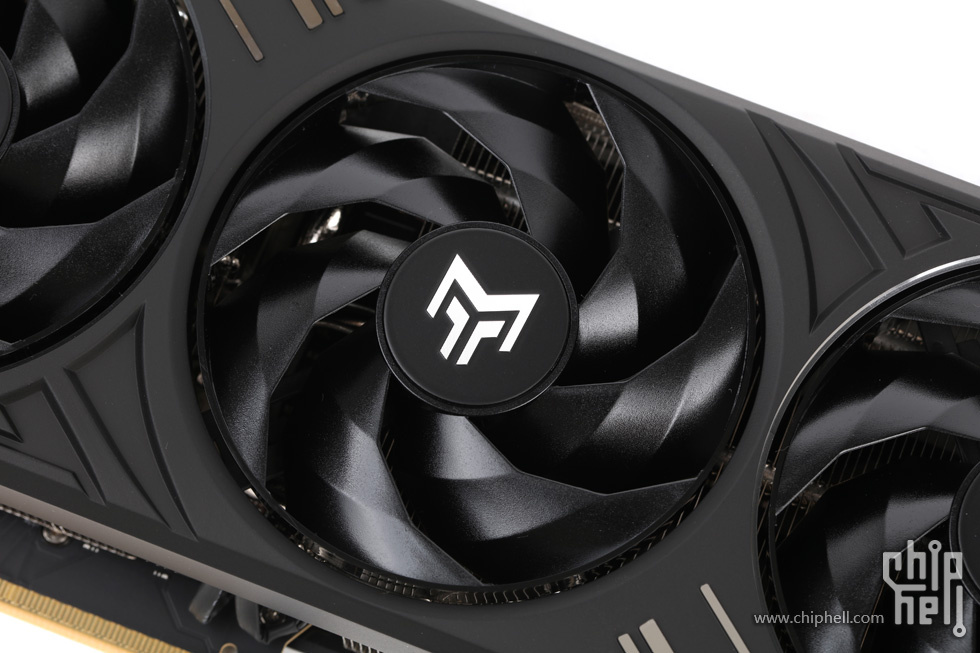

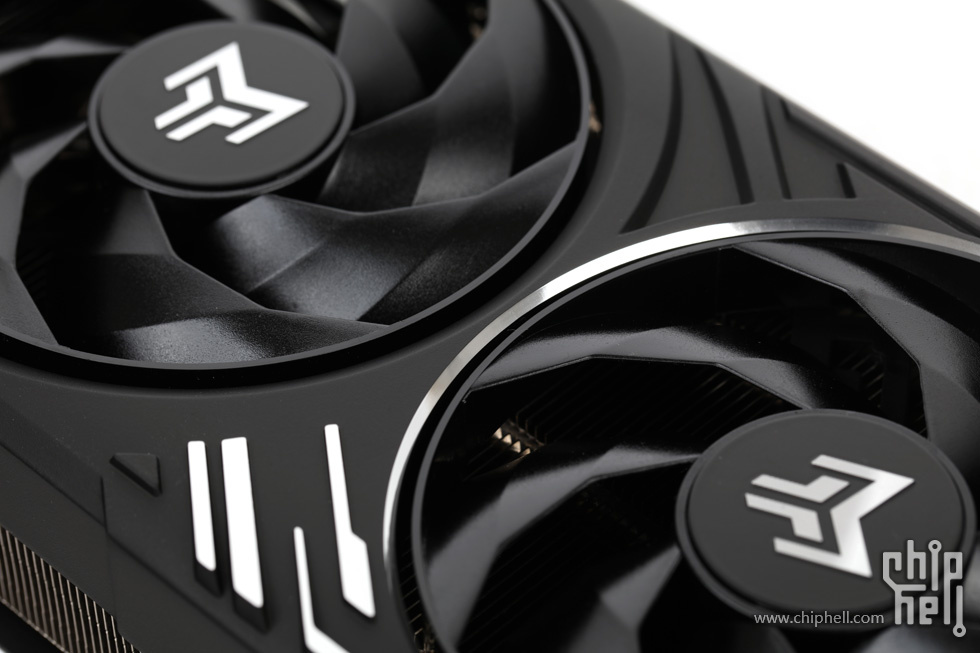

三把相同的七叶风扇.轴心贴有金属大师的Logo装饰.

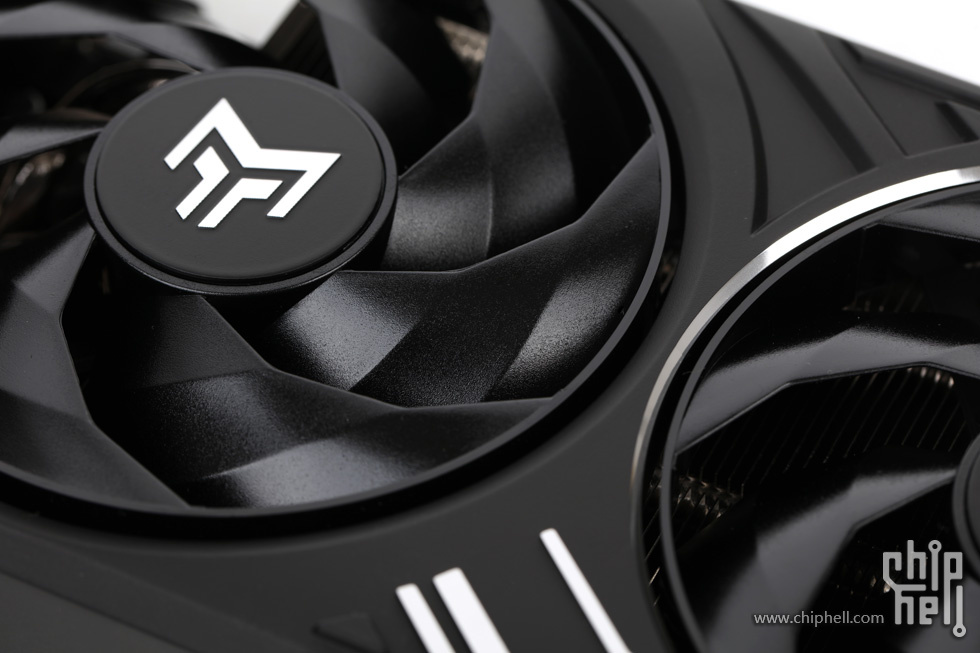

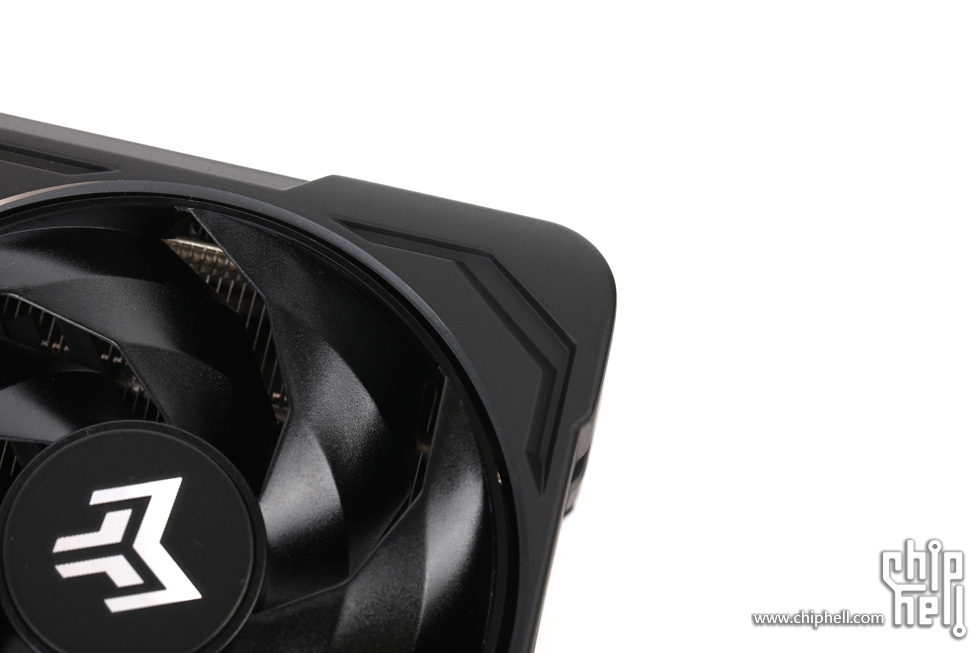

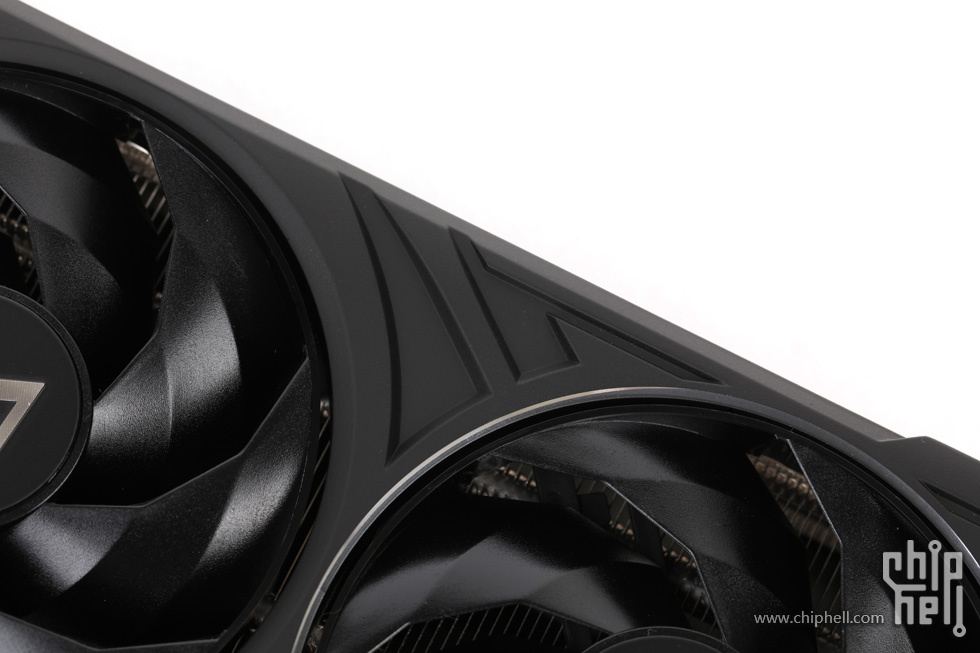

扇叶连框型结构和三段式的叶片优化设计.

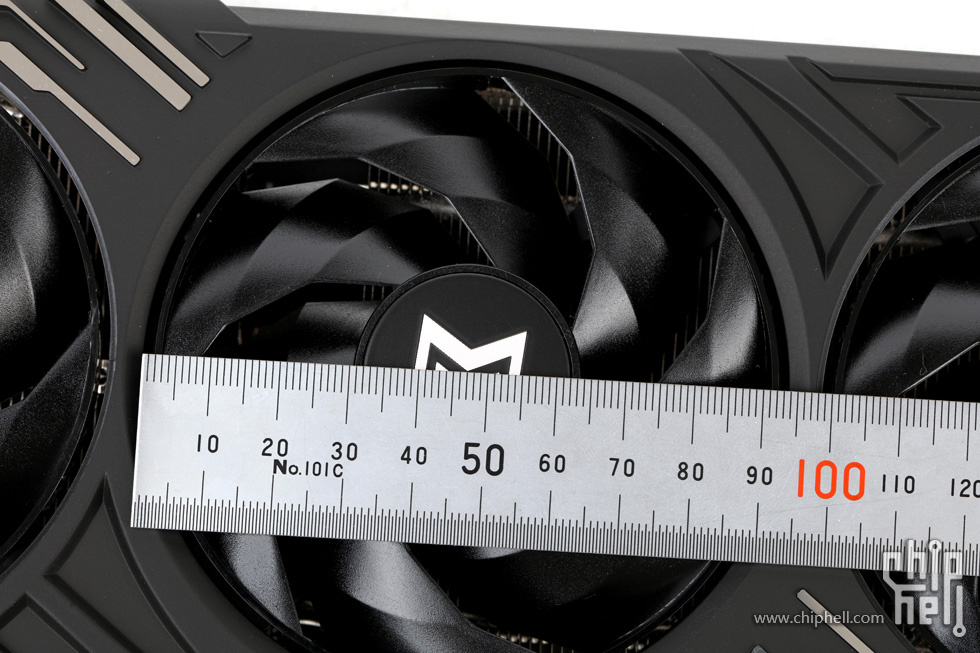

风扇直径尺寸规格为94mm.

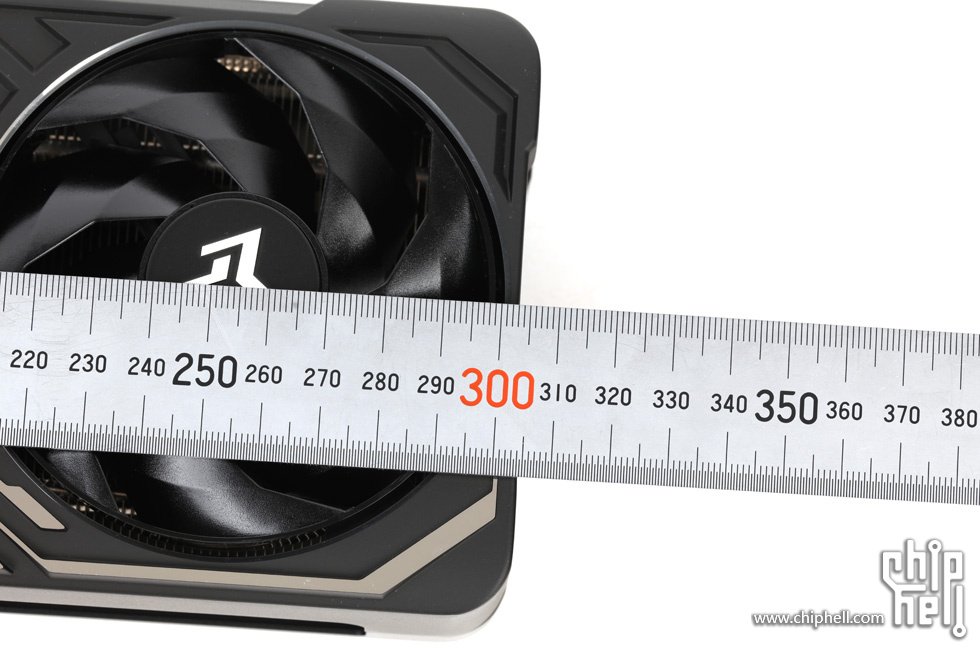

显卡长度(不含挡板)约305mm.

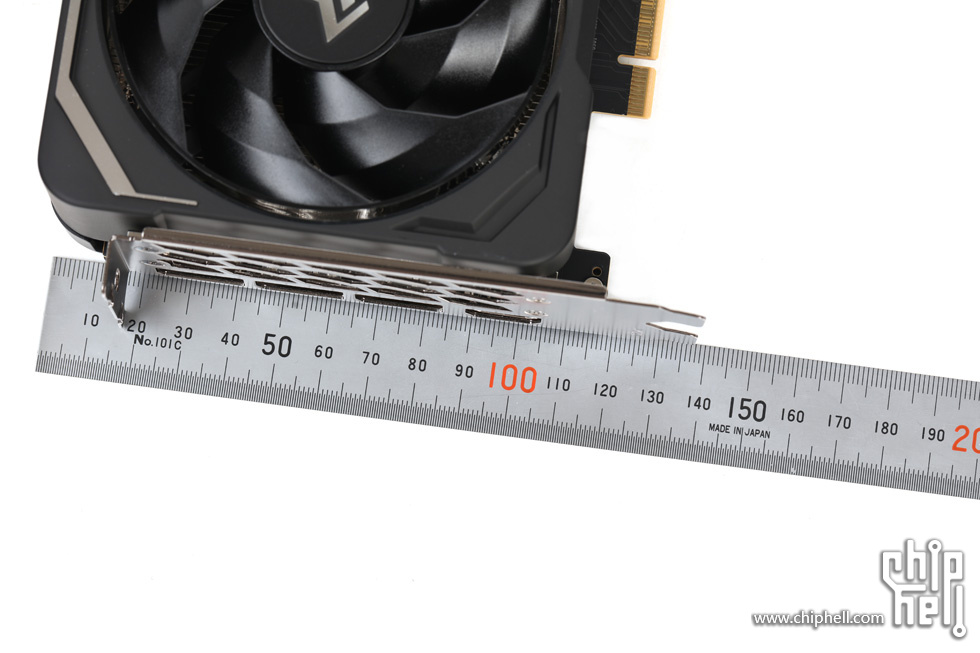

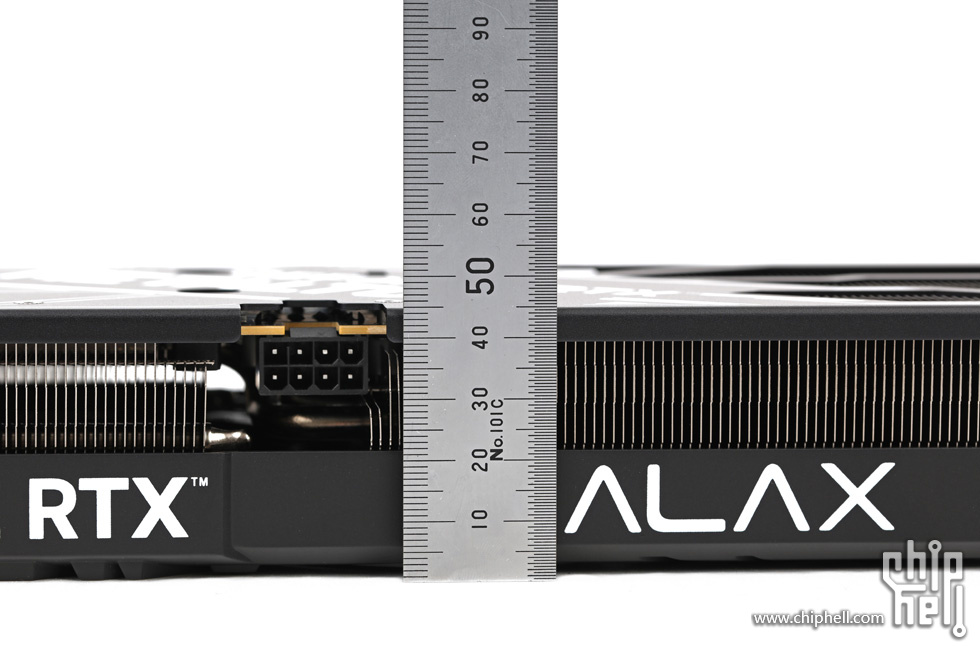

显卡高度(含挡板)约140mm.
显卡厚度约45mm.

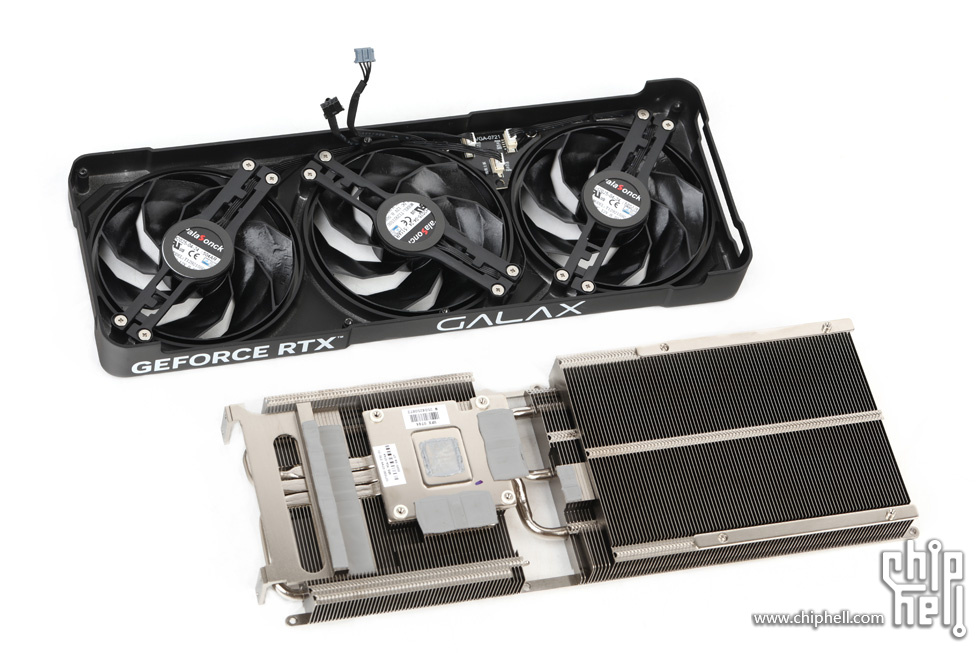

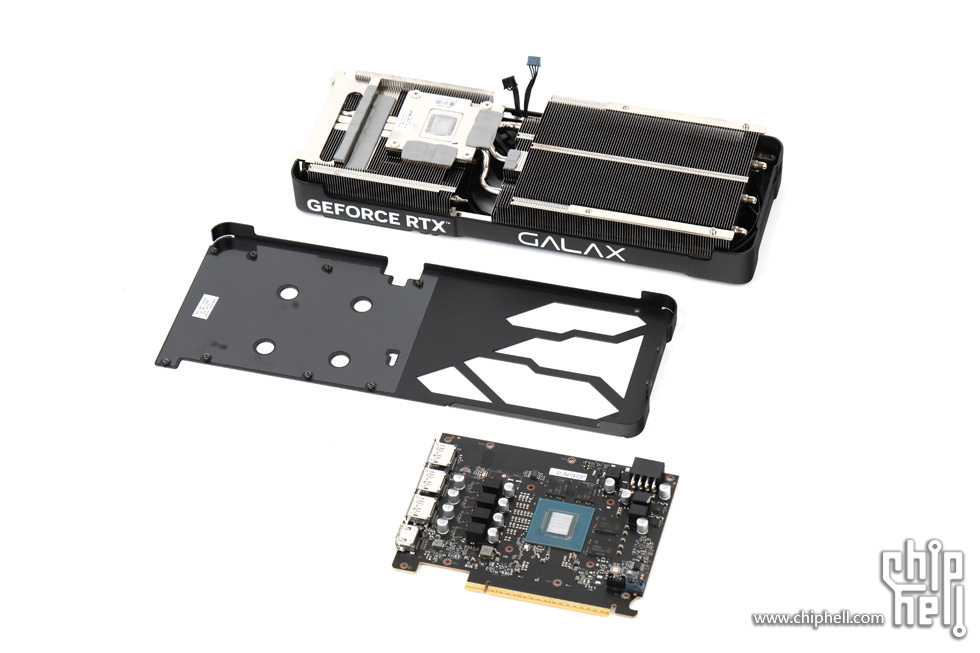

分解.

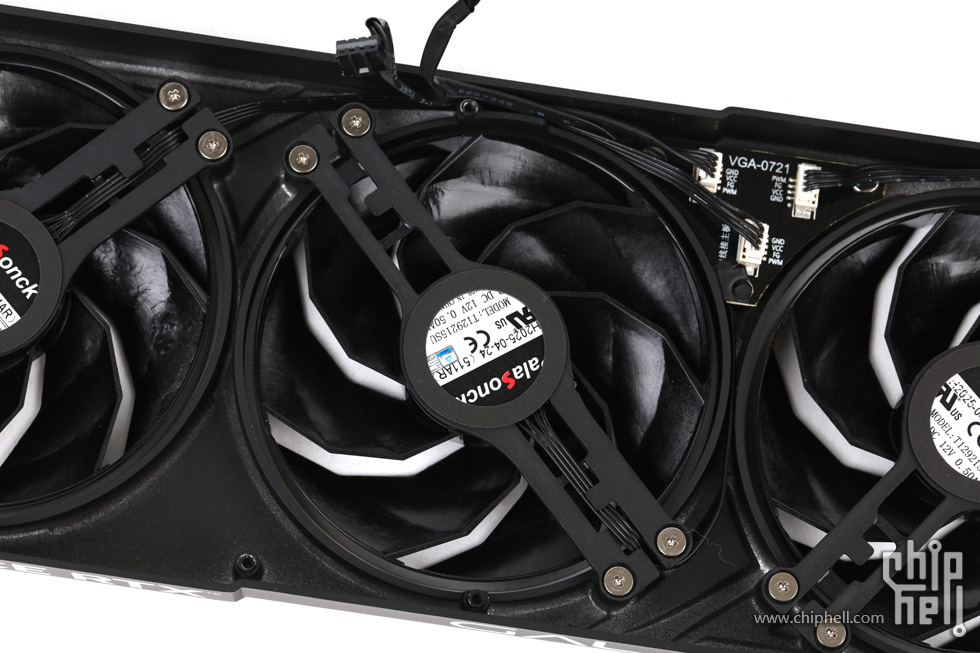

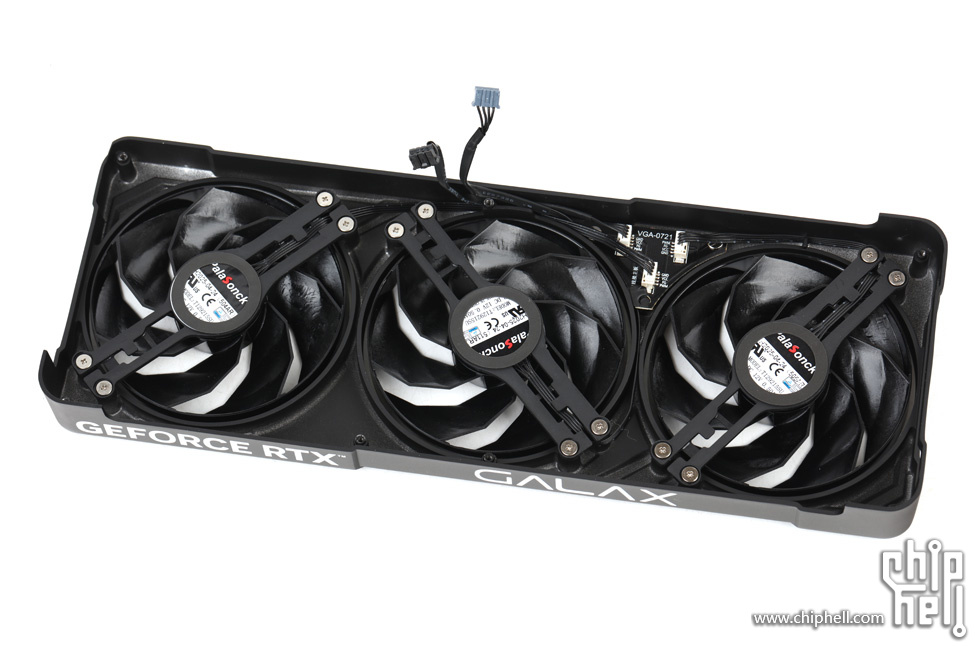

风扇外框内侧.
散热器模块正面.两段式结构.
热管靠近鳍片边缘且半包围.

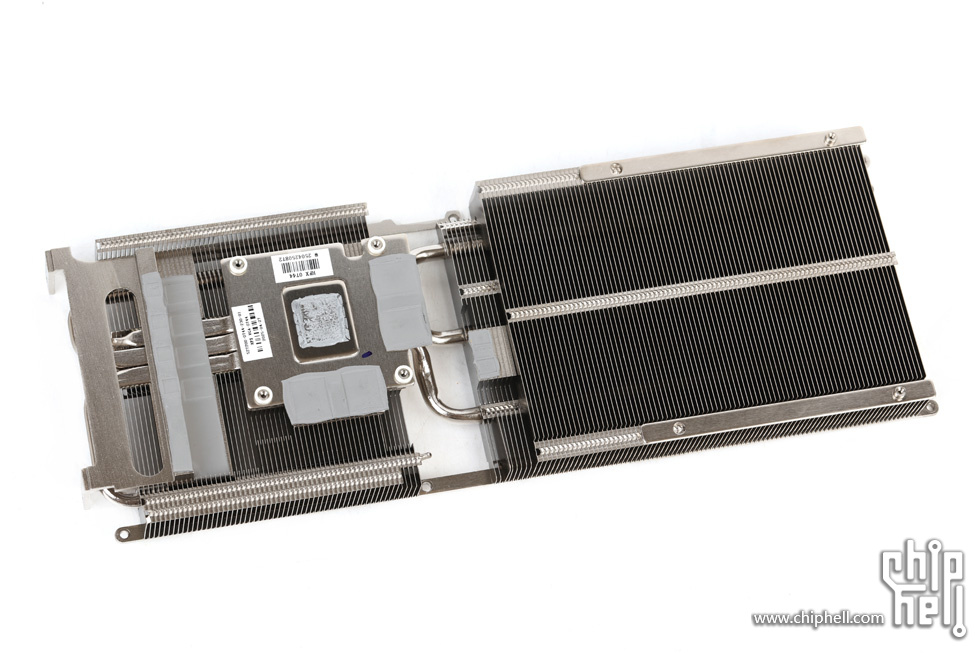

散热器底部.

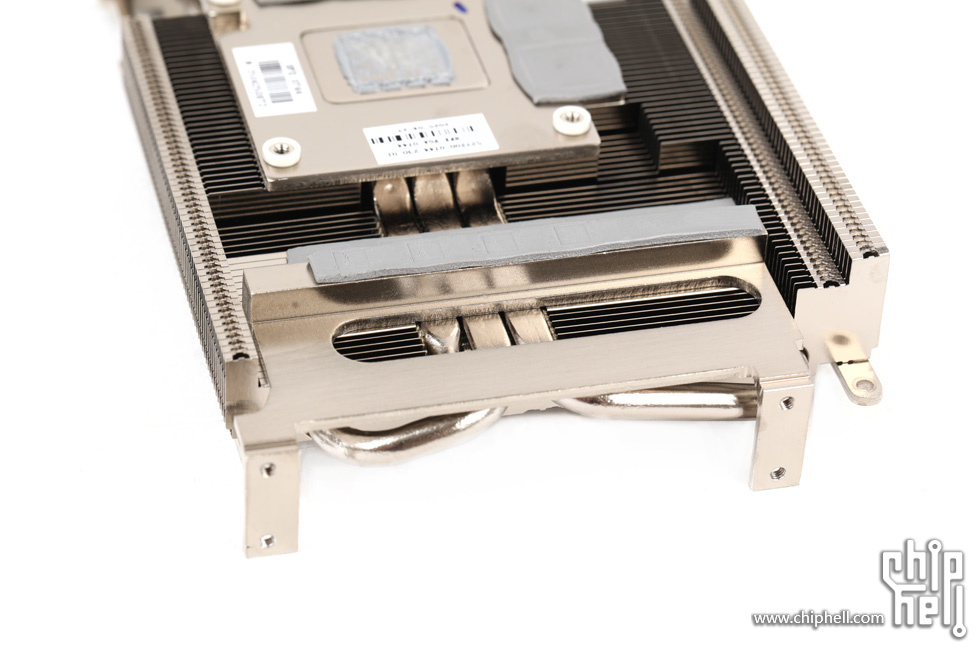

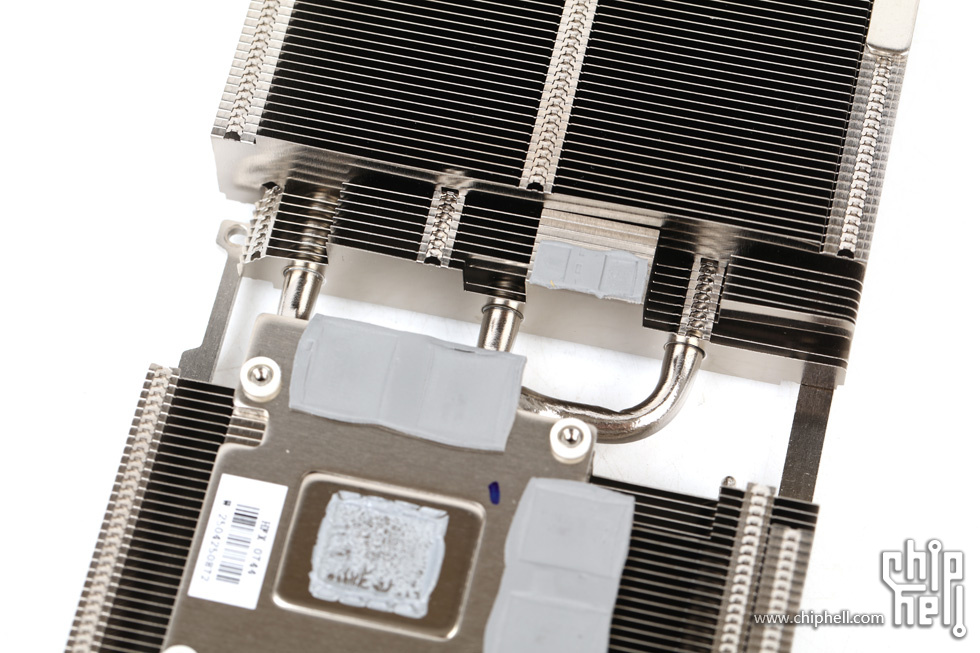

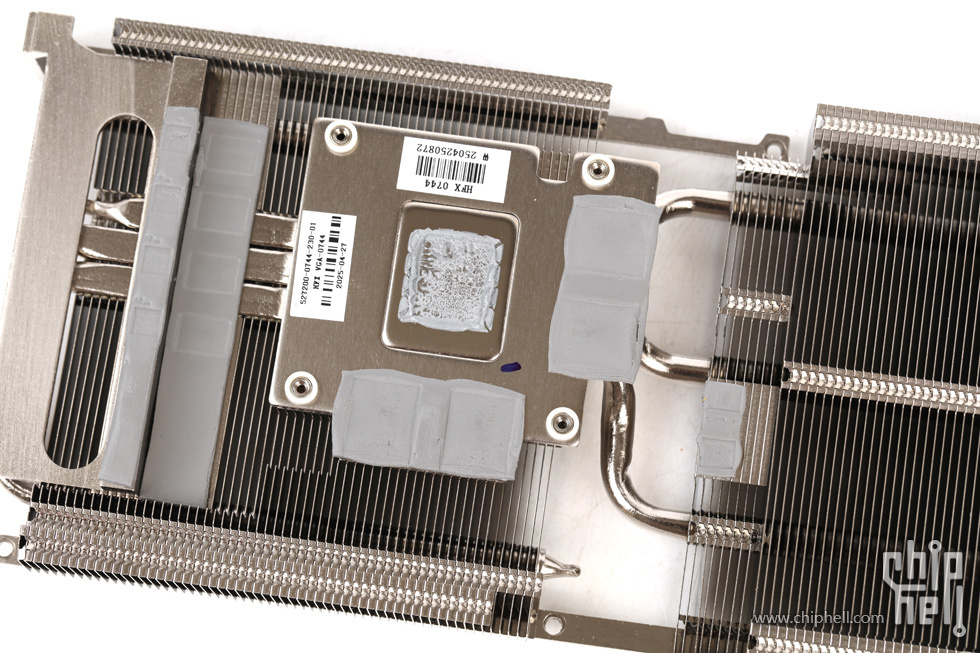

小尺寸的镀镍铜底覆盖GPU核心.外圈的固定底座板覆盖显存颗粒.
底座板部分悬空于散热片区域.

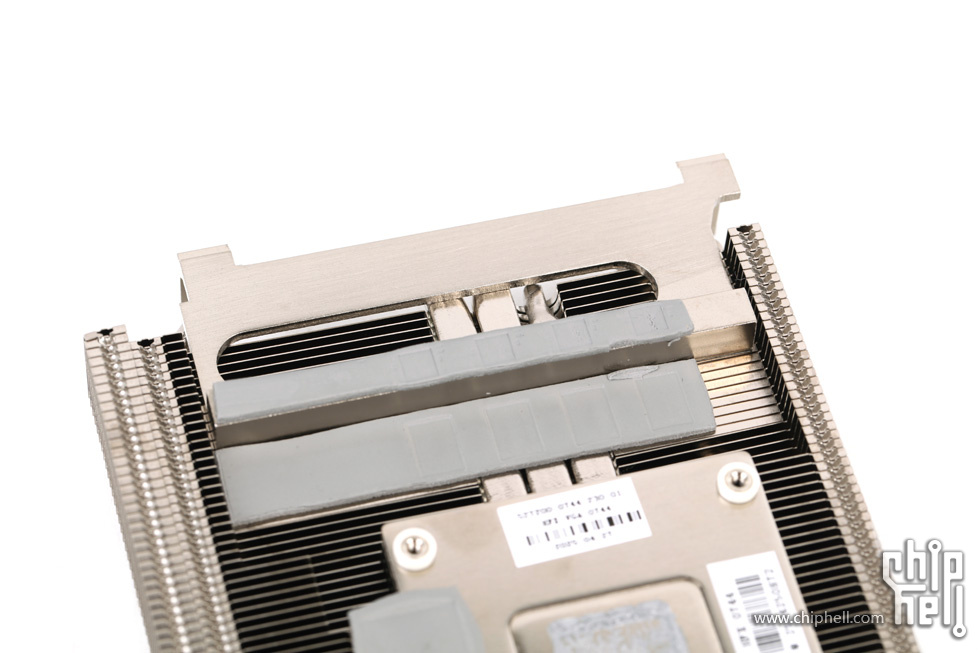

连接到挡板的框架结合散热片的折边形成的平面覆盖了供电元件.

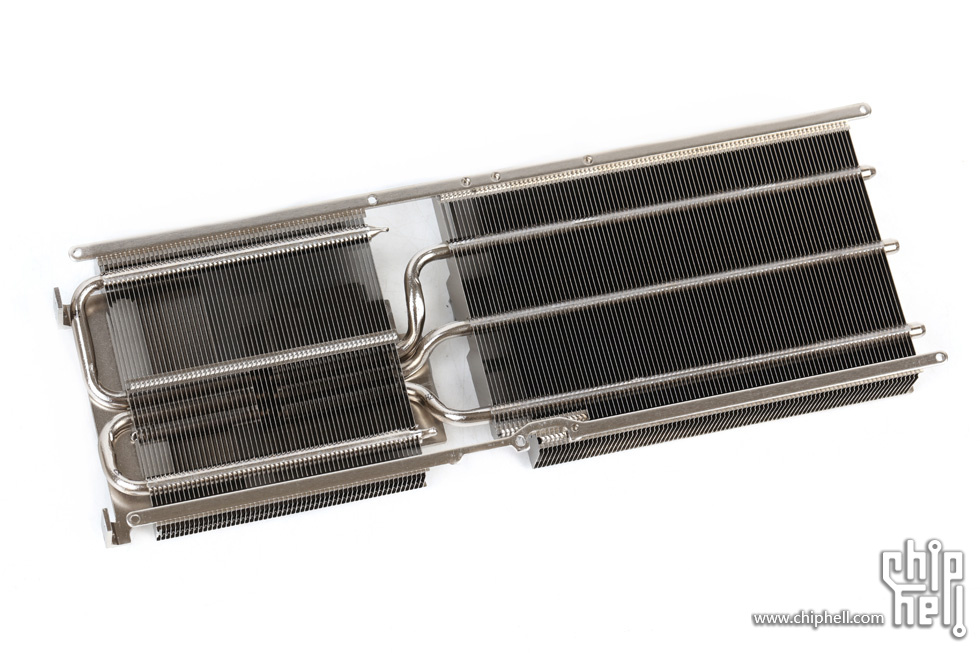

散热器配备3条6mm热管.其中两条热管回穿入散热片.

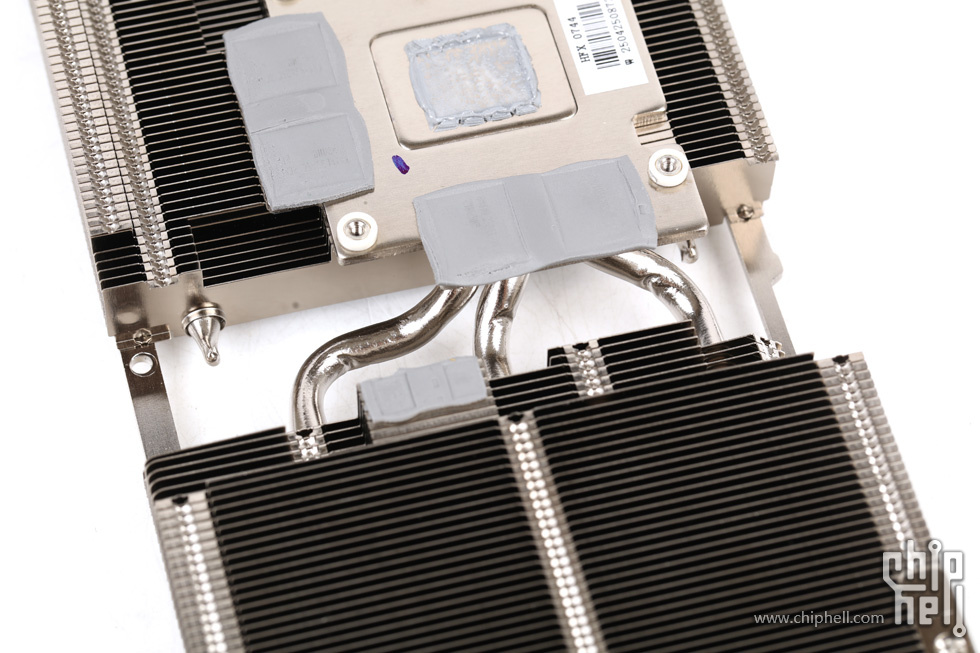

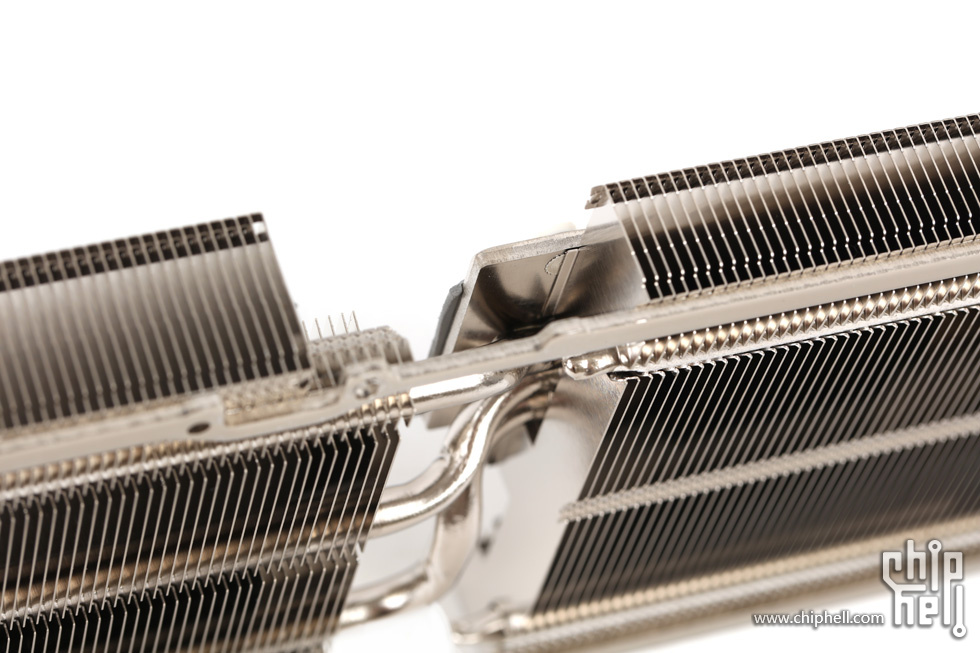

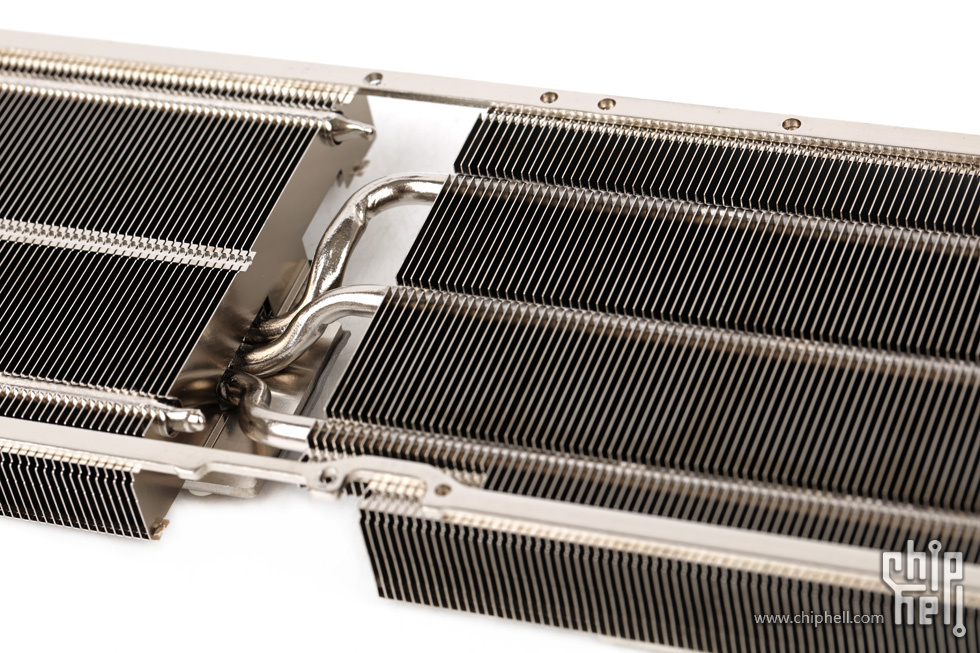

在中间空白区域弯折重新调整间距穿入后半段散热片.
热管位置更贴近散热片靠近风扇一侧.
适配板型和造型而调整的阶梯状散热片造型.整体造型偏方正.

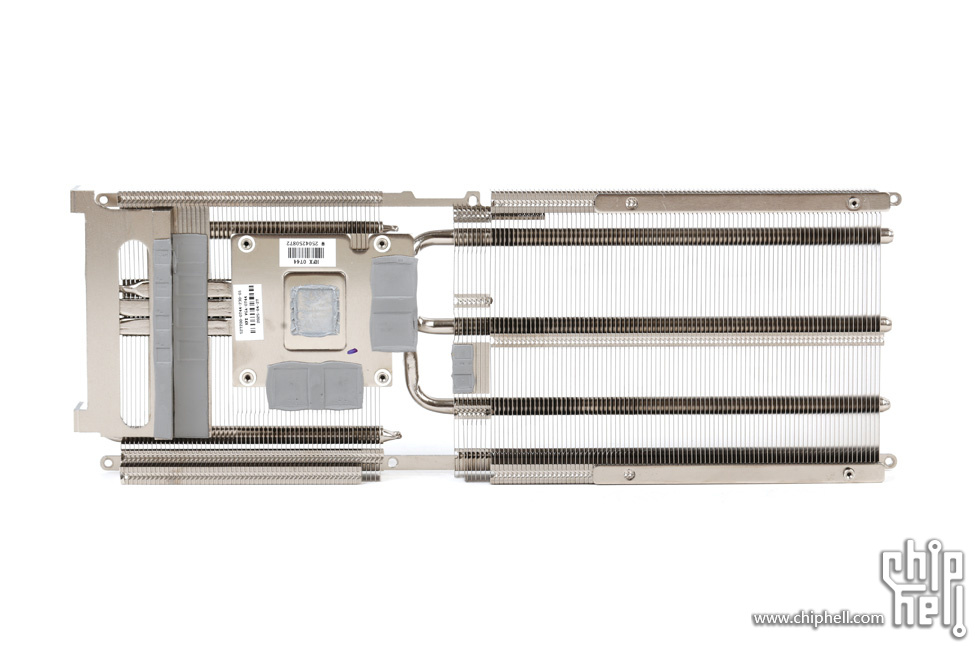

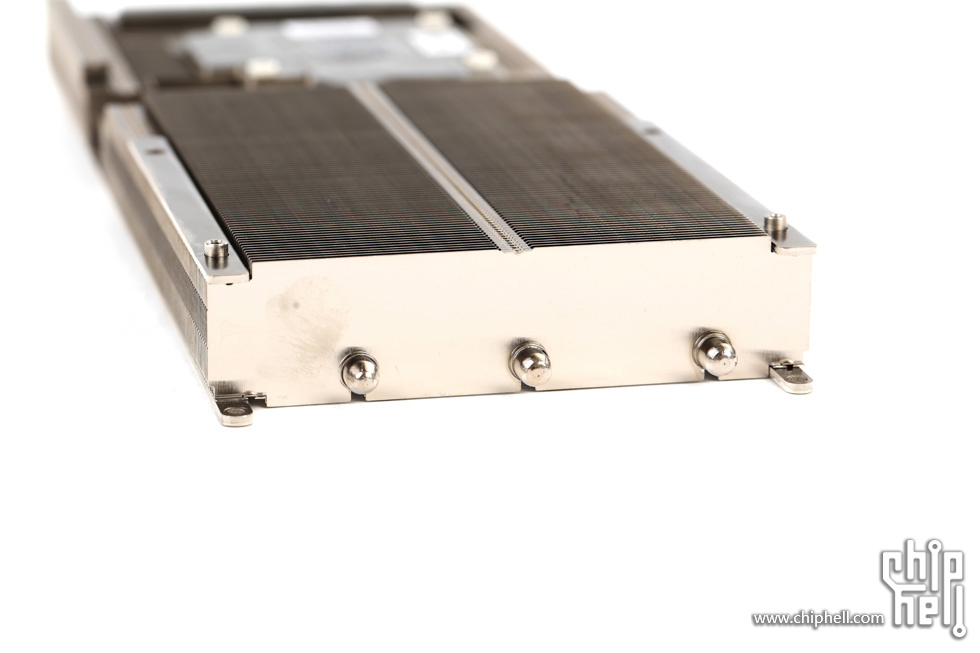

散热器上下两侧全貌.

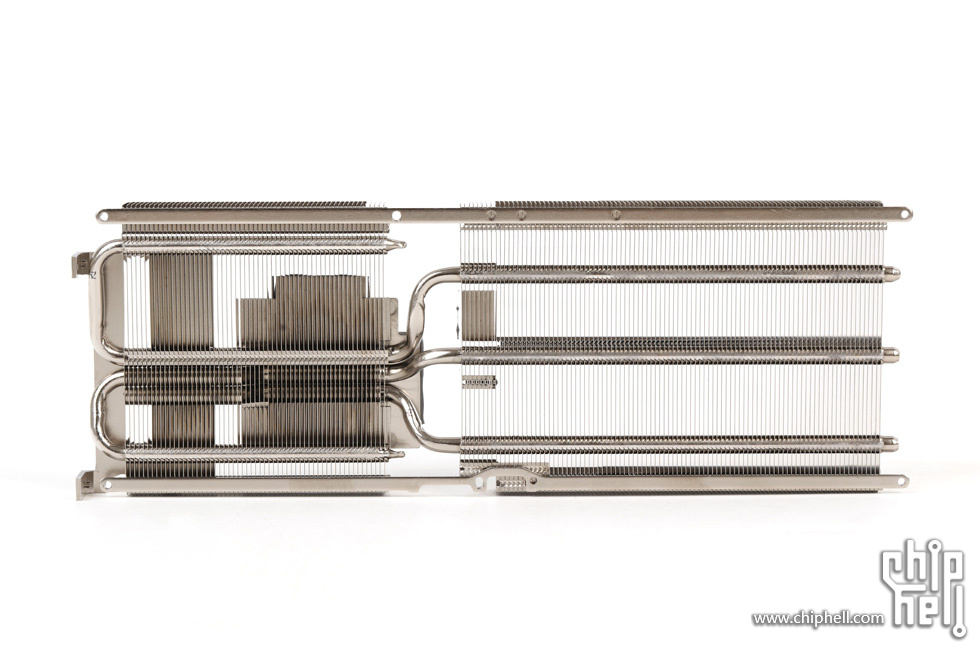

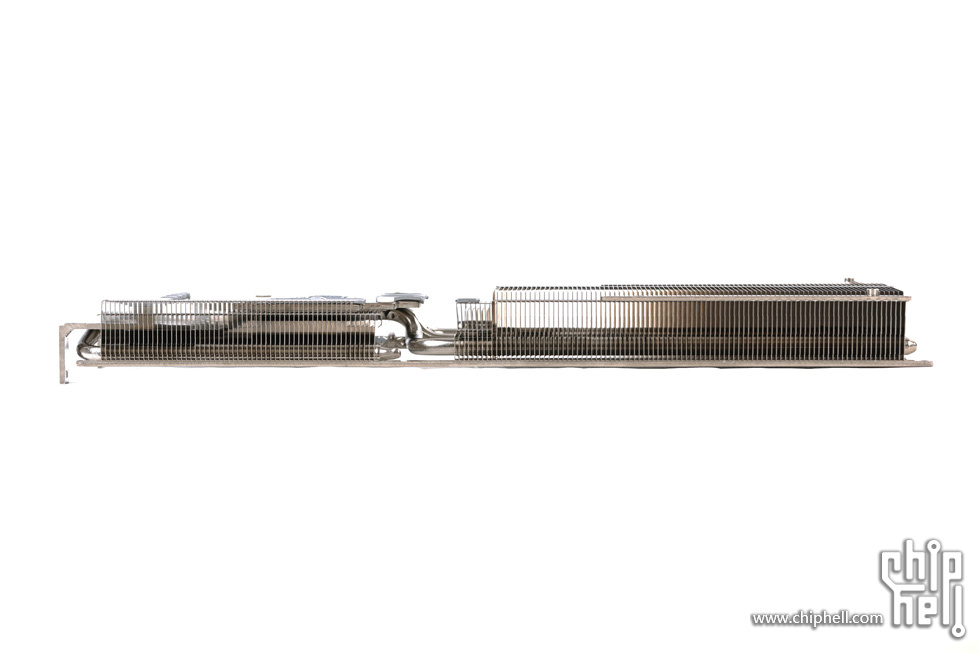

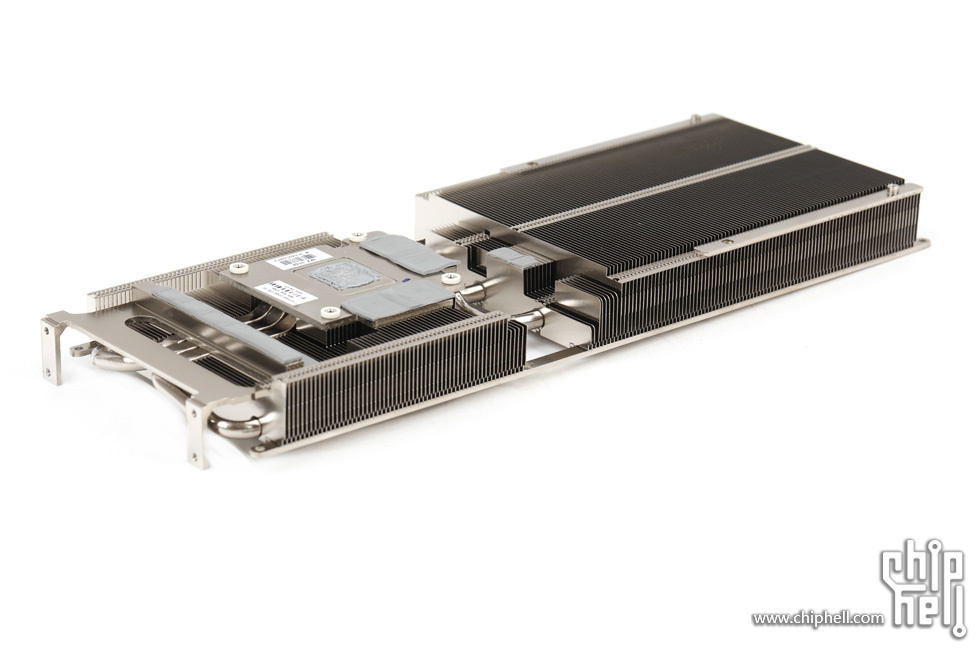

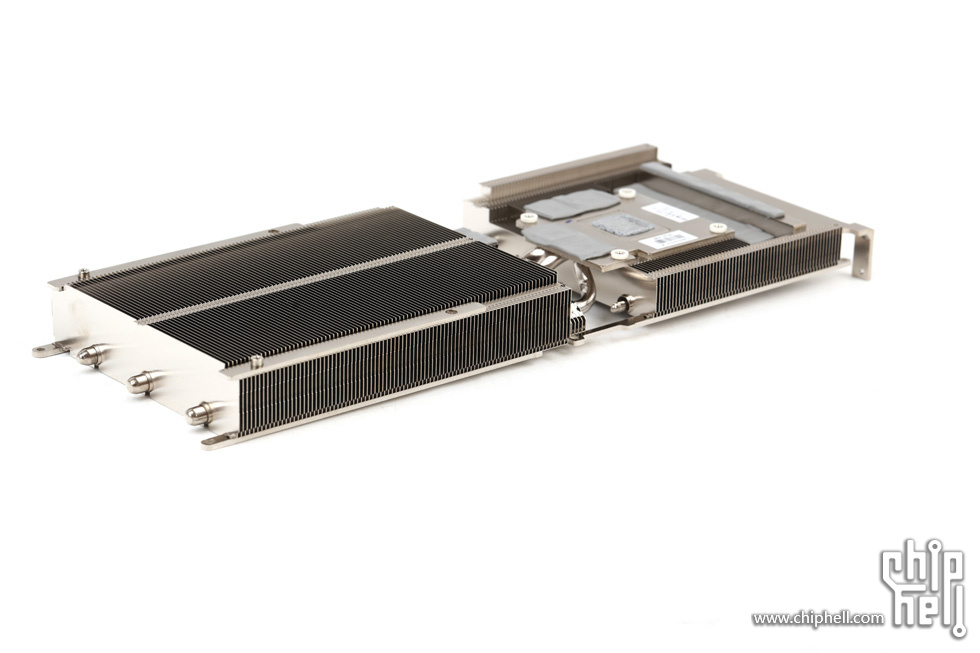

俯视和侧视角度可以更清晰观察整体结构和热管走向.

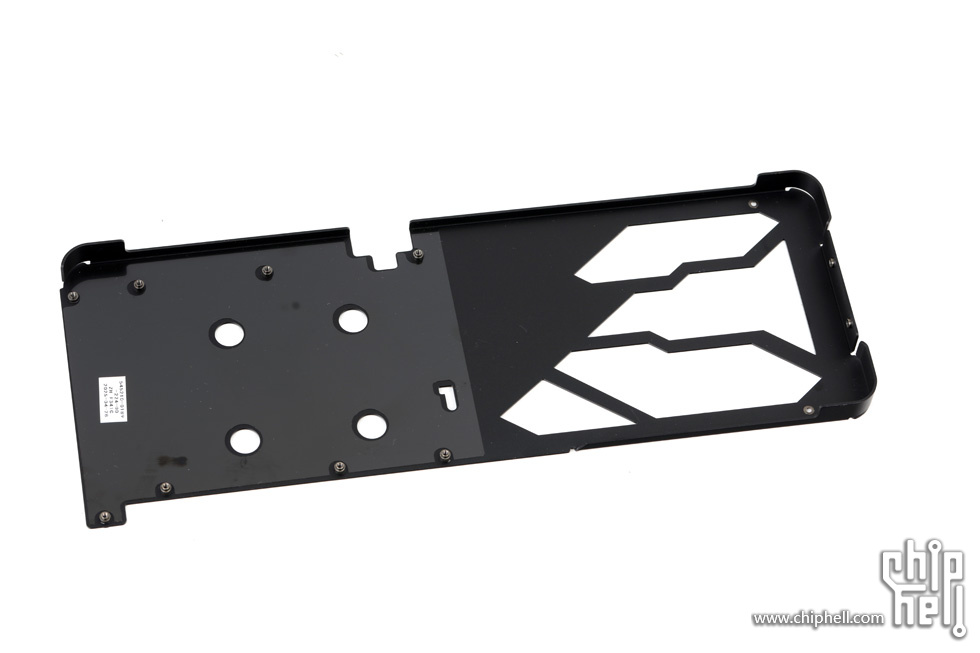

背板内侧.

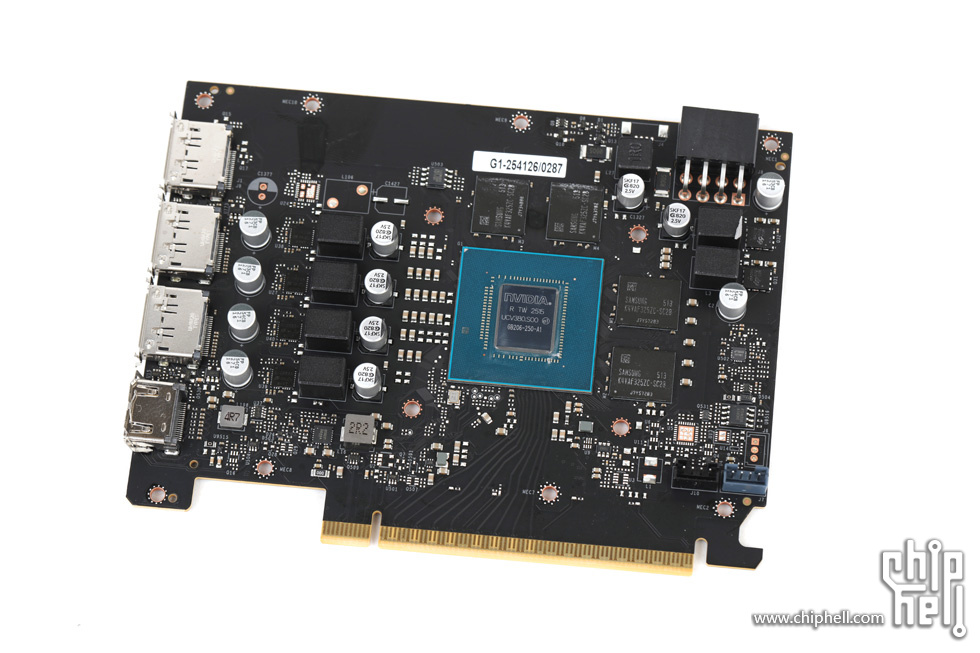

板卡正面.

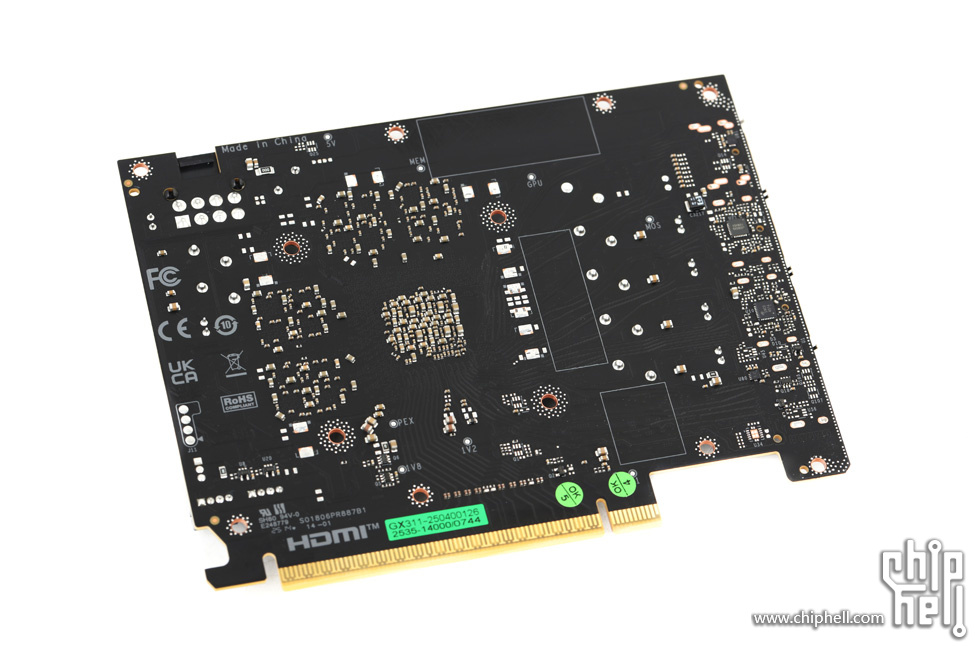

板卡背面.

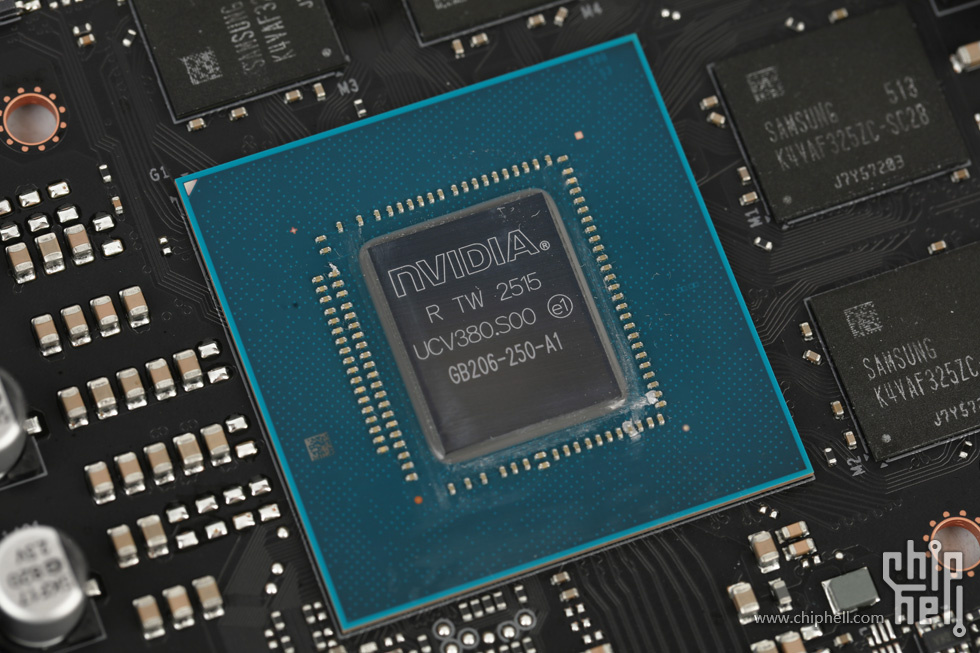

对应GeForce RTX 5060的GB206-250 GPU.

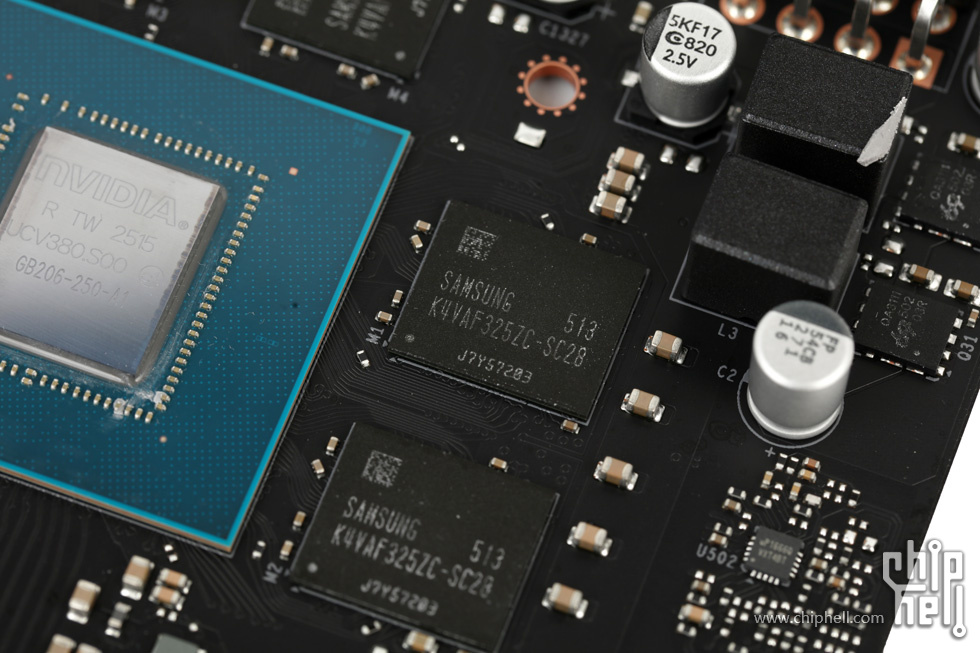

显存由4片Samsung 16Gb 32bit 28Gbps GDDR7颗粒组成8GB 128bit 28Gbps的配置.

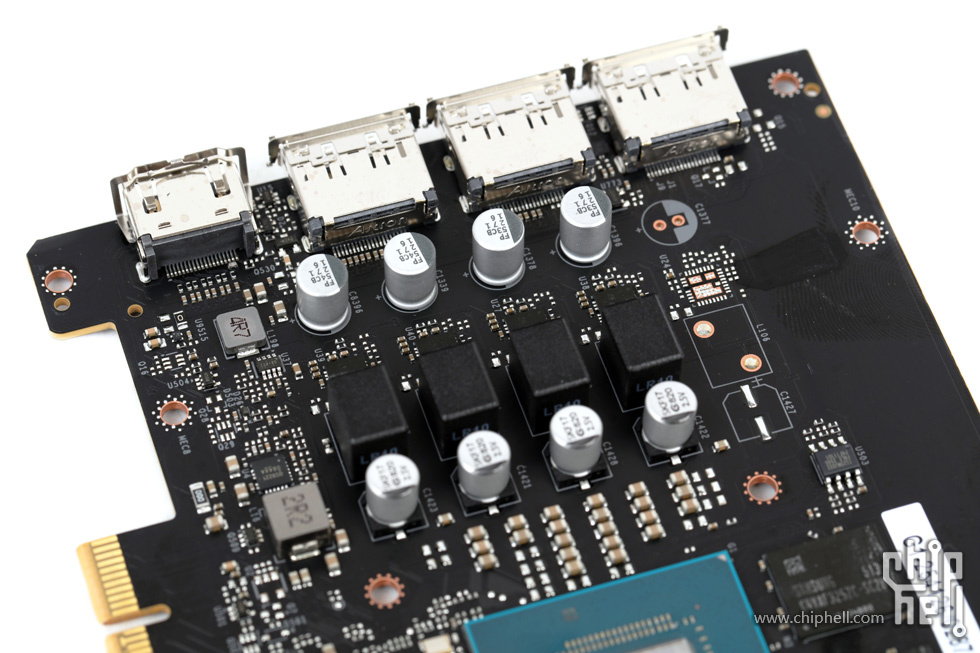

4相GPU供电和2相显存供电.

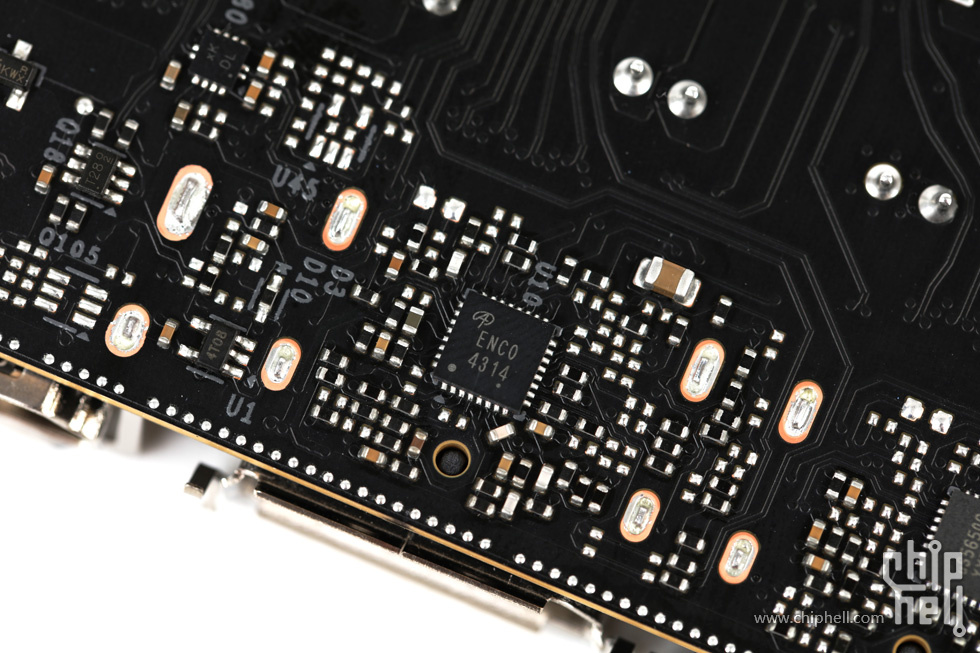

供电主控AOS ENC0(AOZ73004CQI).

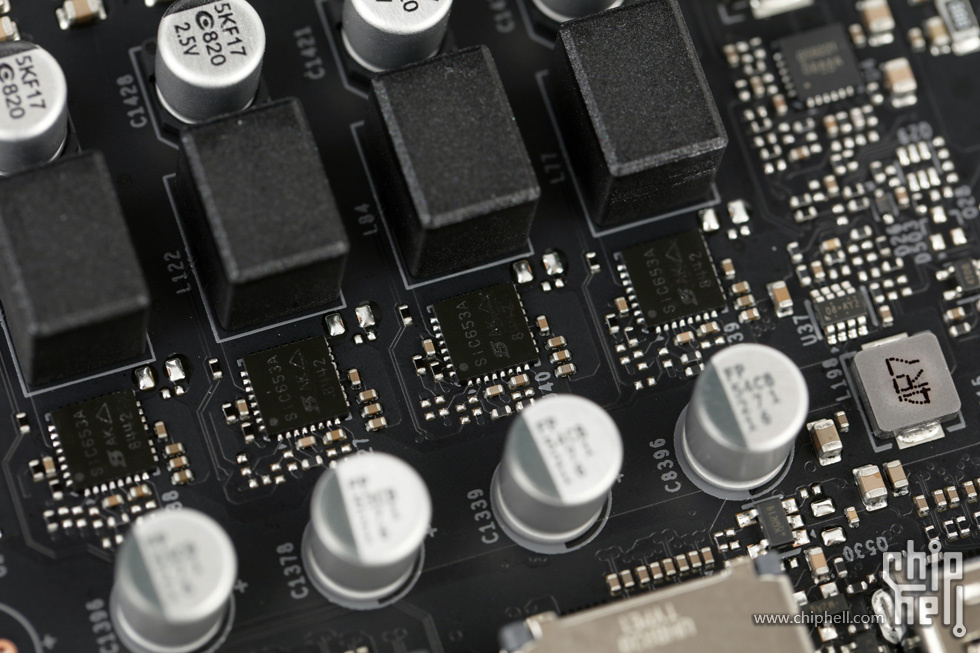

GPU供电每相都搭配一颗Vishay SiC653A DrMOS(50A) MOSFET.

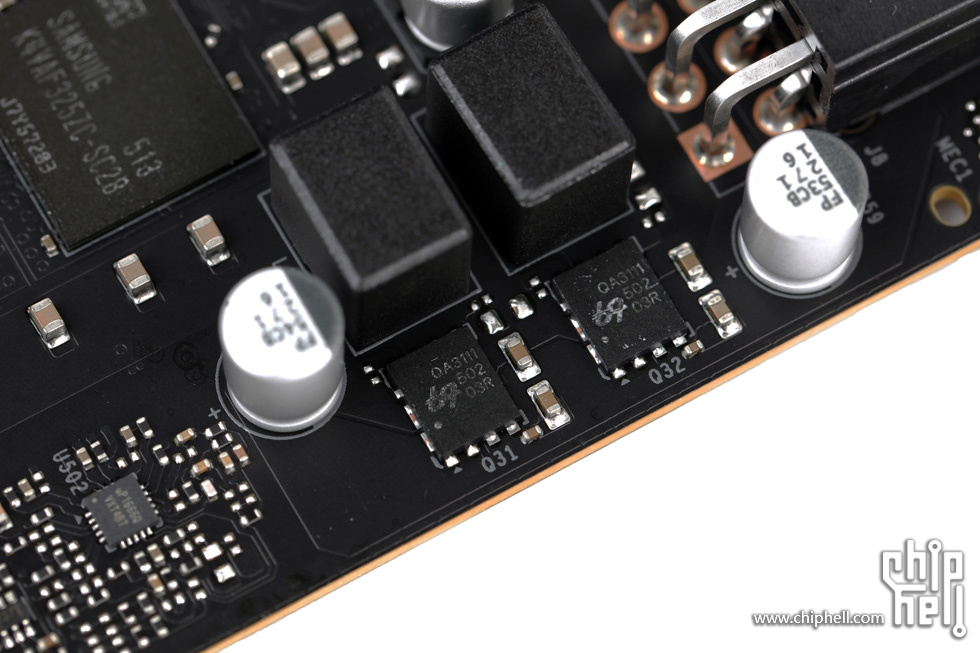

显存供电MOSFET为uPI QA3111.
|
