产品解析
包装设计与同期同代的TUF Gaming系列显卡保持一致: 采用正面黑底侧面白底的撞色搭配.以品牌概念图为底.搭配产品正面渲染图与品牌商标.靠NVIDIA统一样式的腰封做区别.
内层包装印有TUF Gaming Logo和主题系列的各式图标印花.
附件包括说明书,感谢卡片和TUF系列标配的可靠性认证卡.

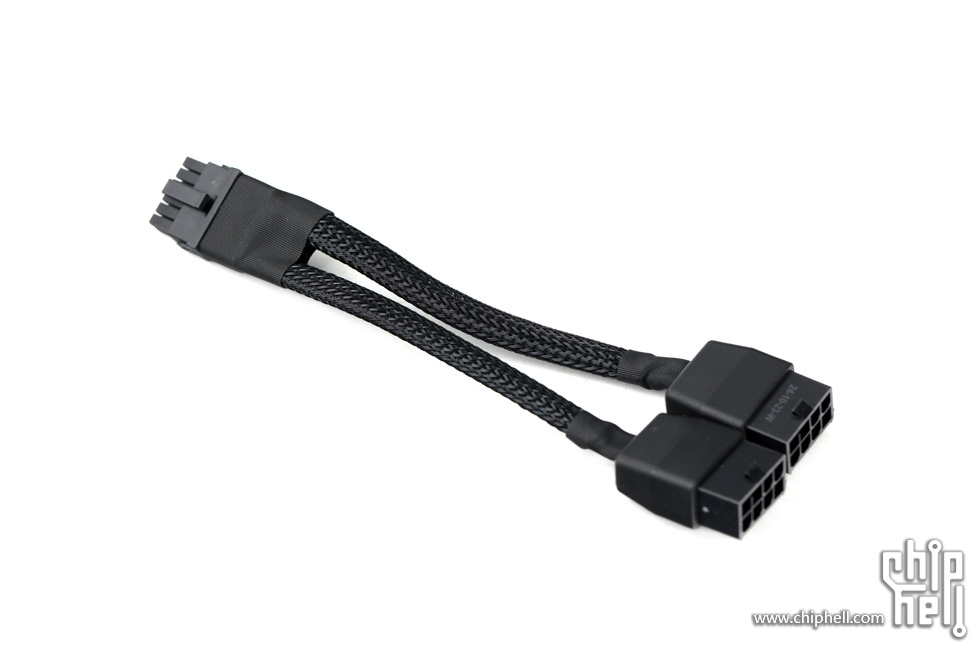

一条电源转接线.规格为两个传统PCIe 8-pin母口转单个16-pin(12V-2x6/12VHPWR通用)公头.

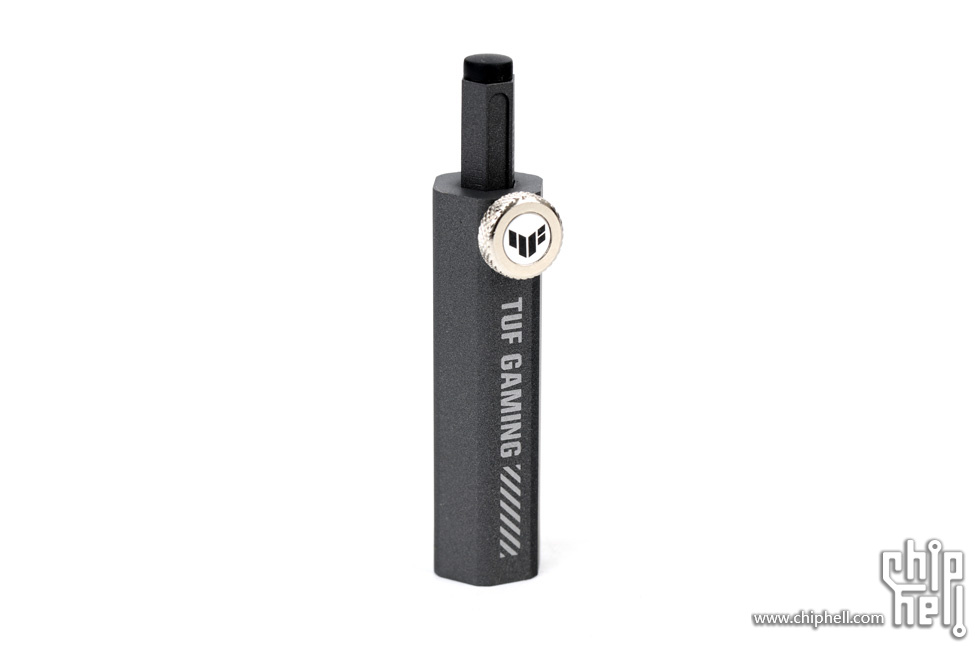

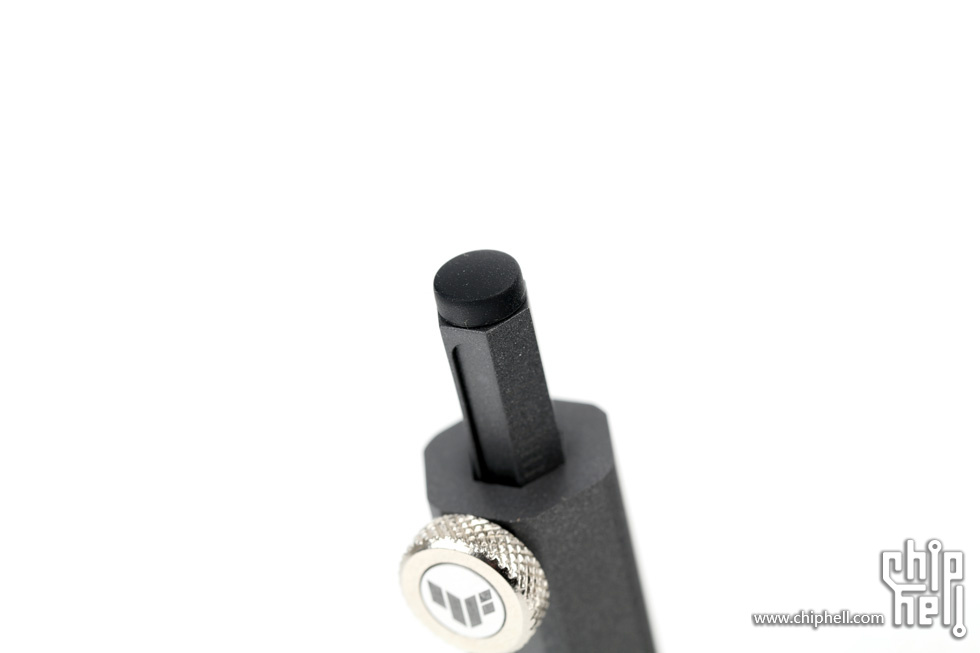

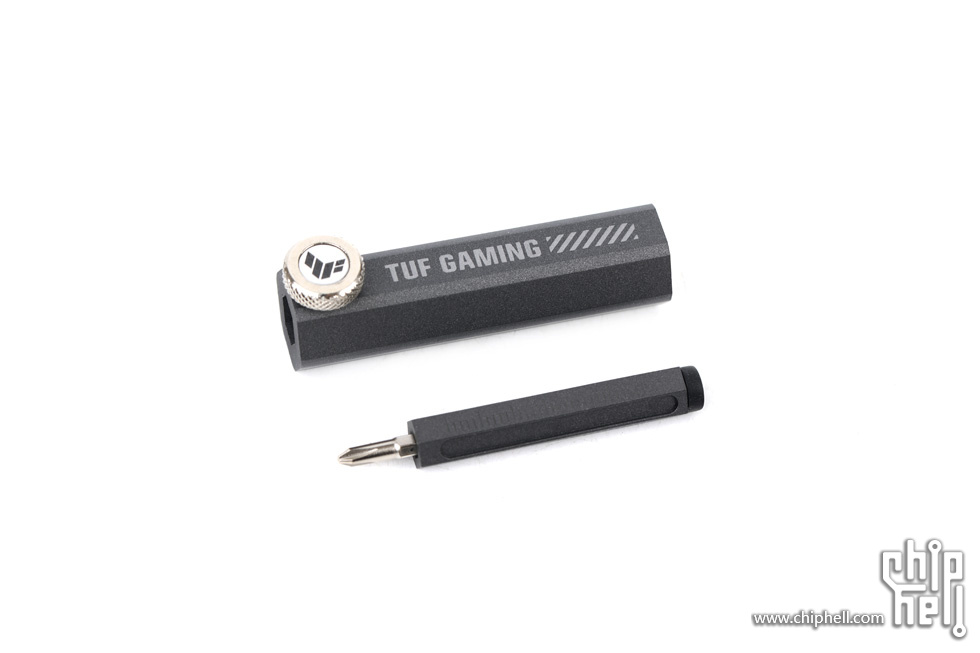

一根简易的两用式磁吸支架/螺丝刀.搭配了对应TUF Gaming的配色,Logo和涂装.造型上与本代ROG款中配有的款式相同.

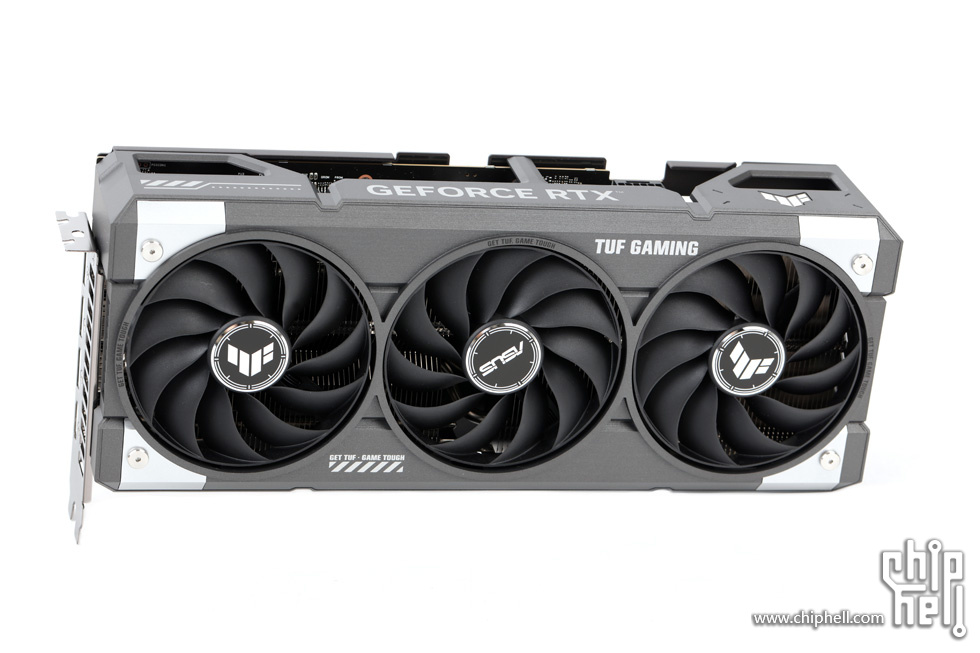

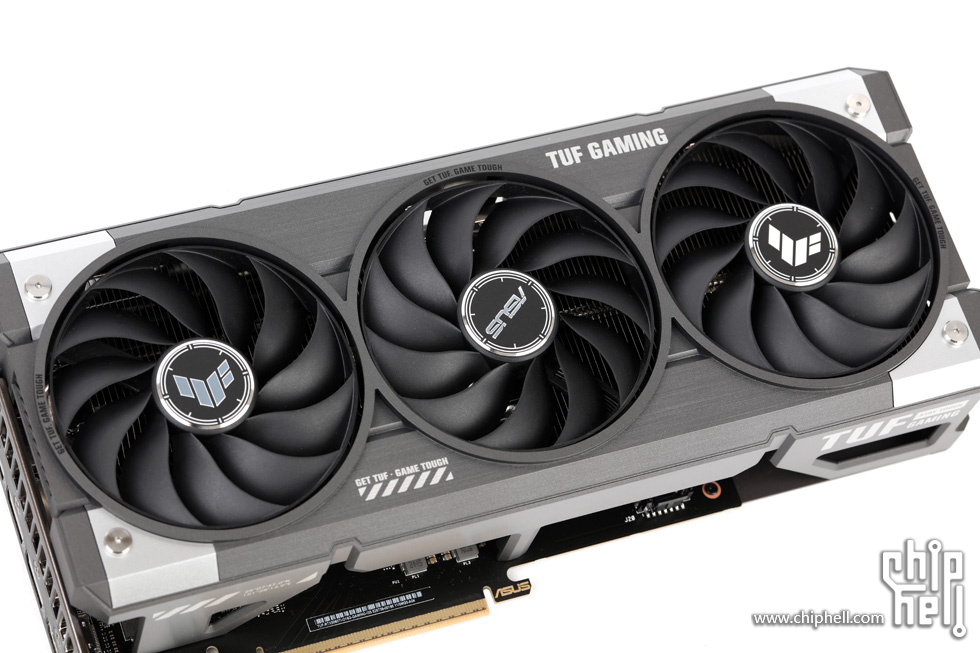

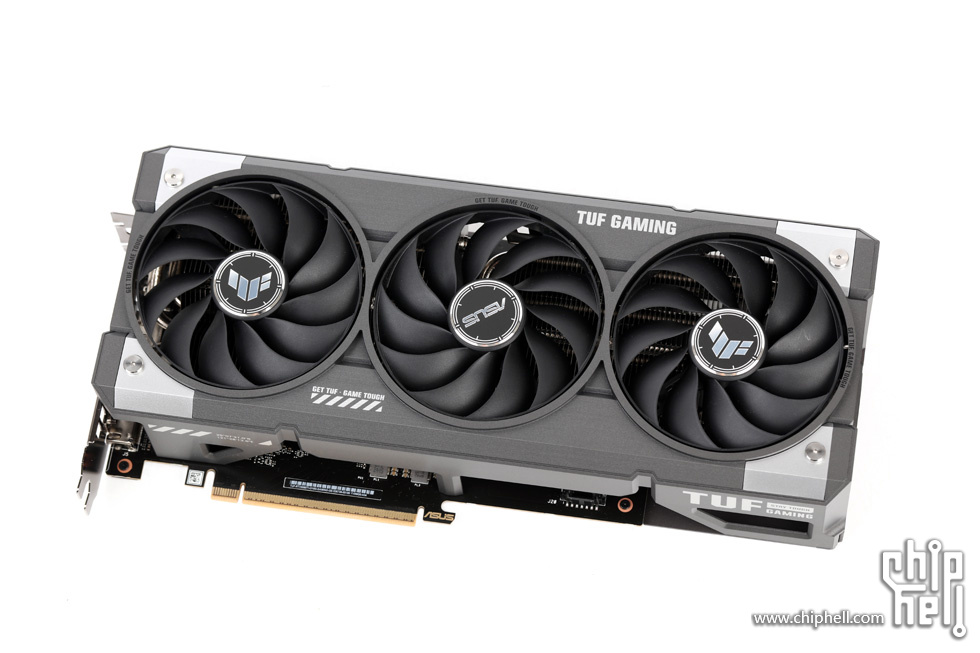

显卡正面.造型和配色上延续了TUF系列近年来枪灰色的硬朗风格.细节上也与同期上市的TUF Gaming系列主板相照应.结构与上代TUF Gaming显卡相同.且依旧是搭配传统经典的大尺寸开放式三风扇散热器.

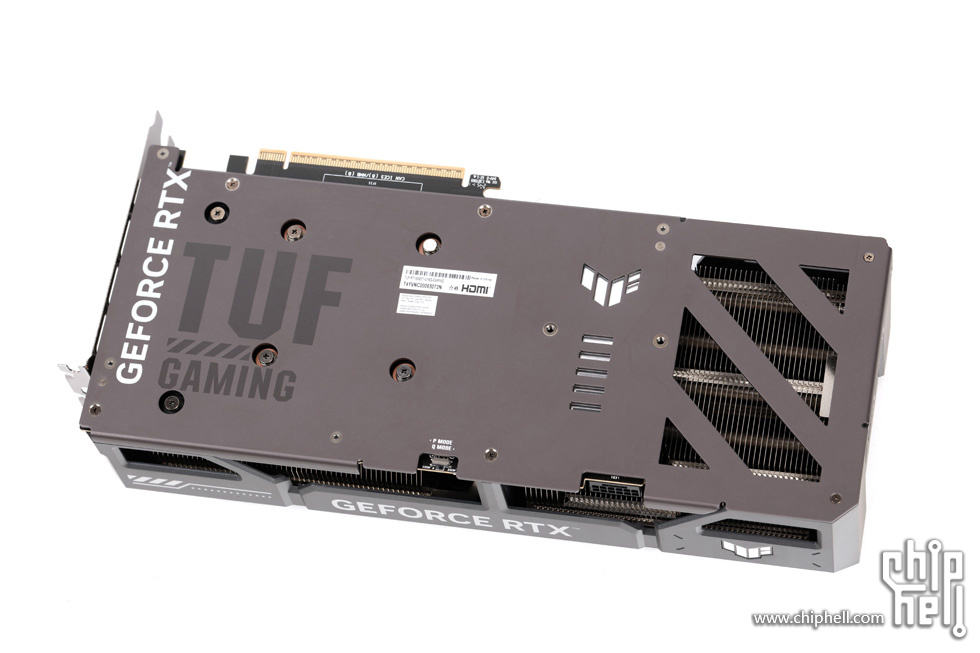

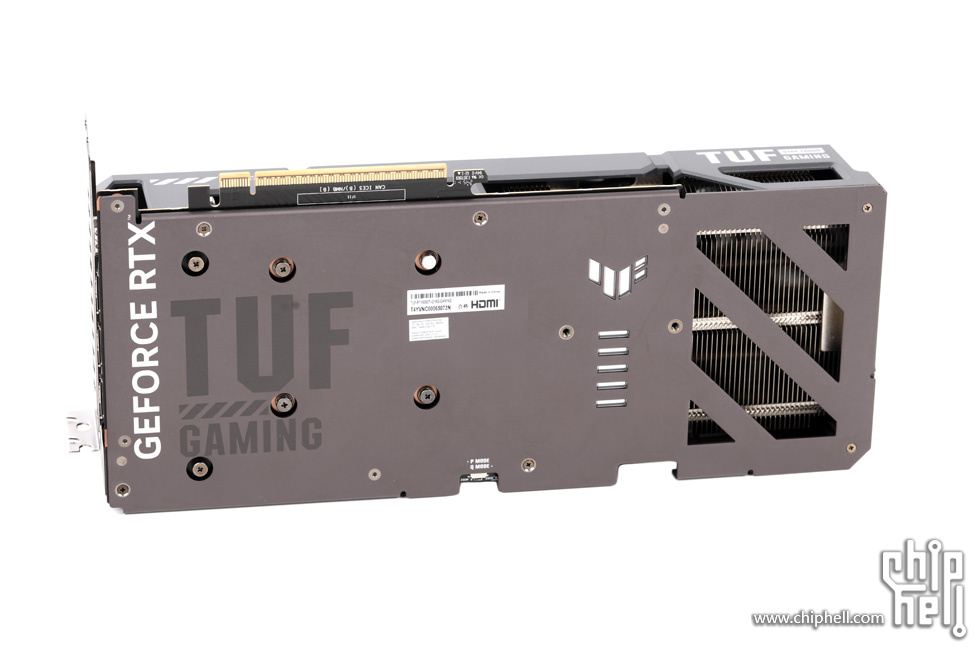

显卡背面覆盖与正面外壳相同颜色的金属背板.但与70级的几款有了显著的差异.由于GPU核心较小,散热器没有配备背框.背板图案上也去掉了横条装饰纹.

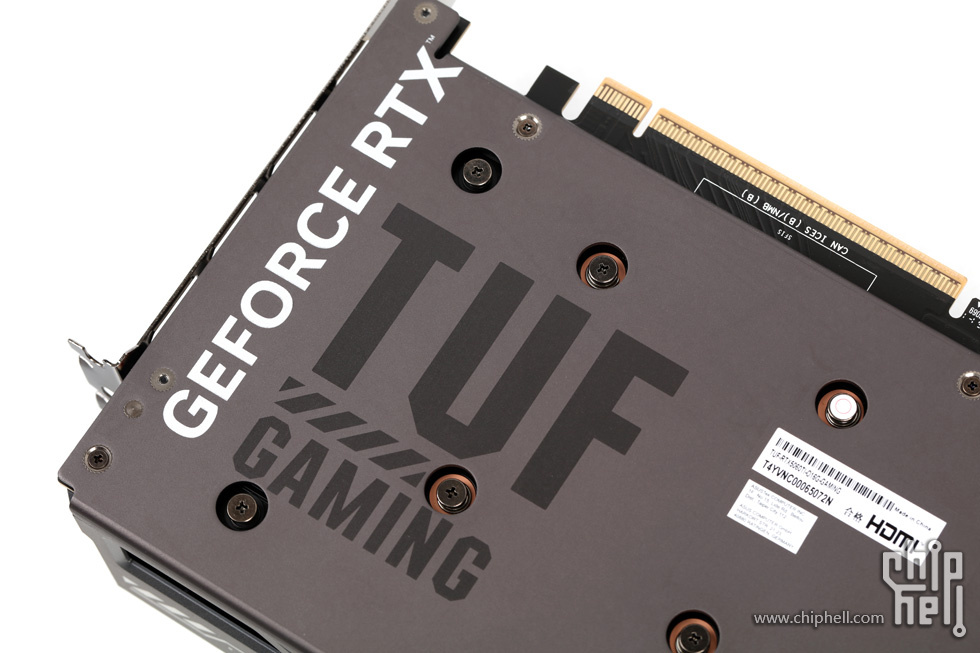

平行于挡板的白色GeForce RTX标识和位于前半区大尺寸的TUF Gaming标识.

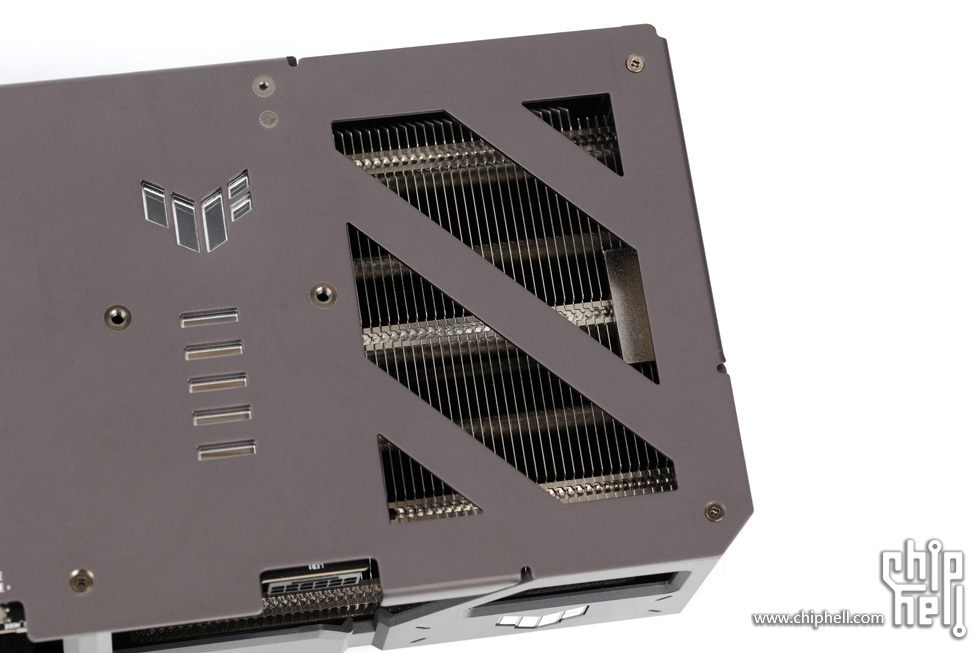

较短的板型设计给散热器加长区域留出吹透区域.背板的开孔中仅以斜杠加强而不再试图融入TUF Logo的造型.

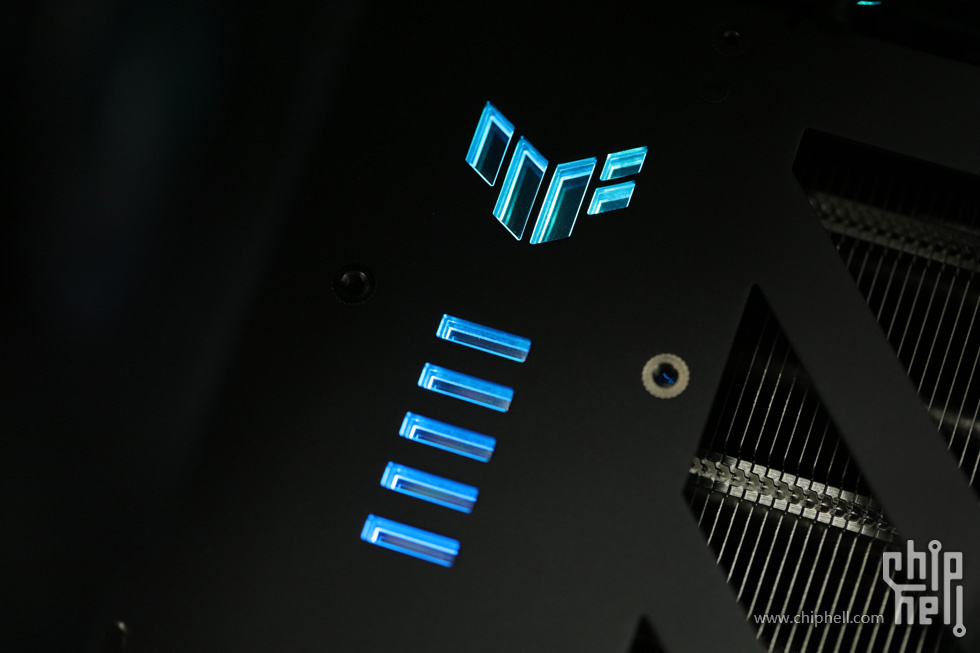

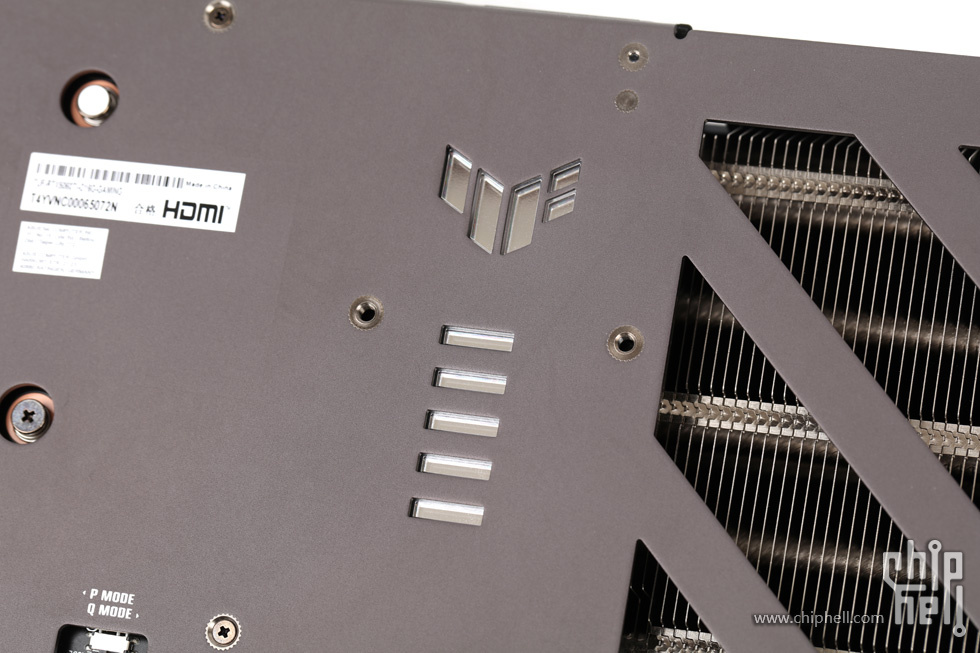

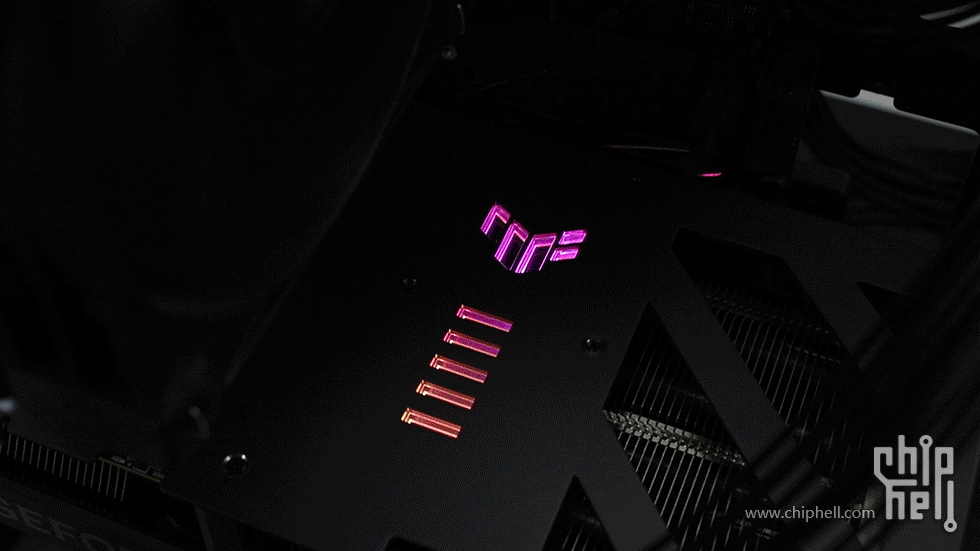

背板后半位置嵌入了以TUF Logo和能量条风格的RGB灯标.
透明双层风格提升了质感.

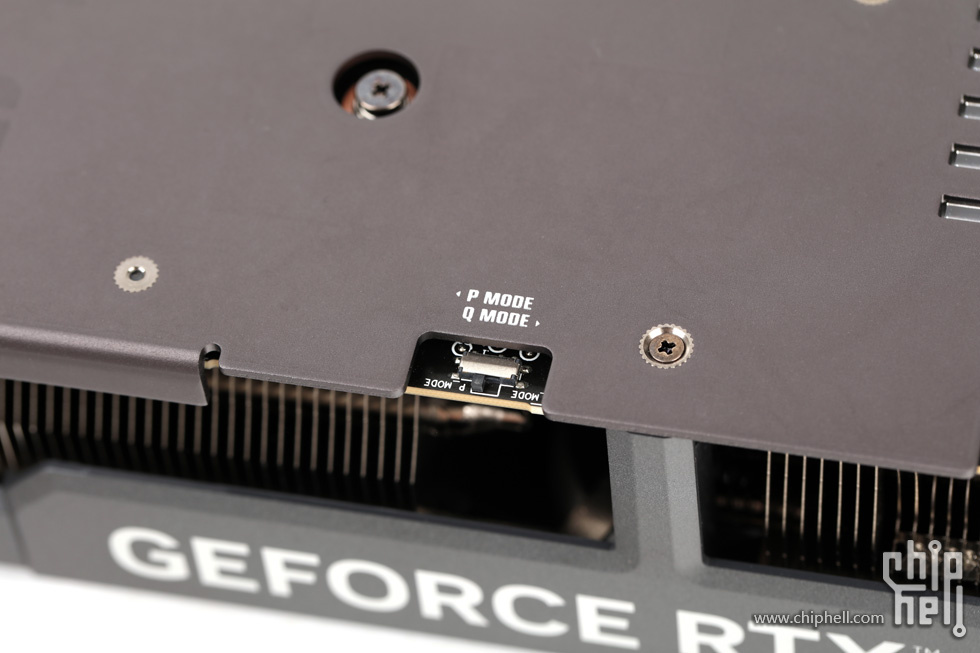

双BIOS切换开关.

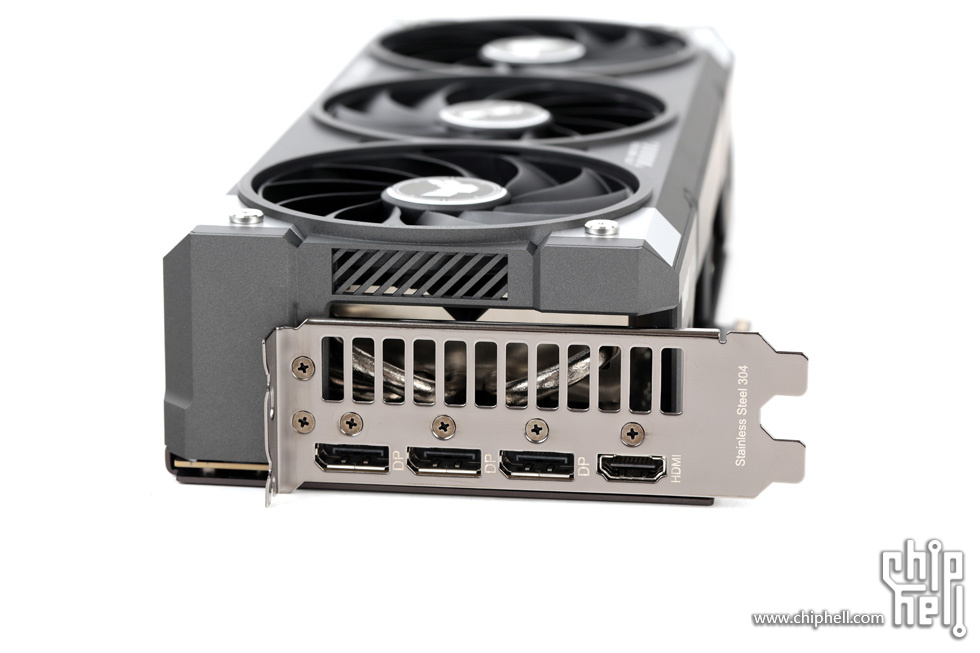

输出接口为三个DP 2.1b和一个HDMI 2.1b.

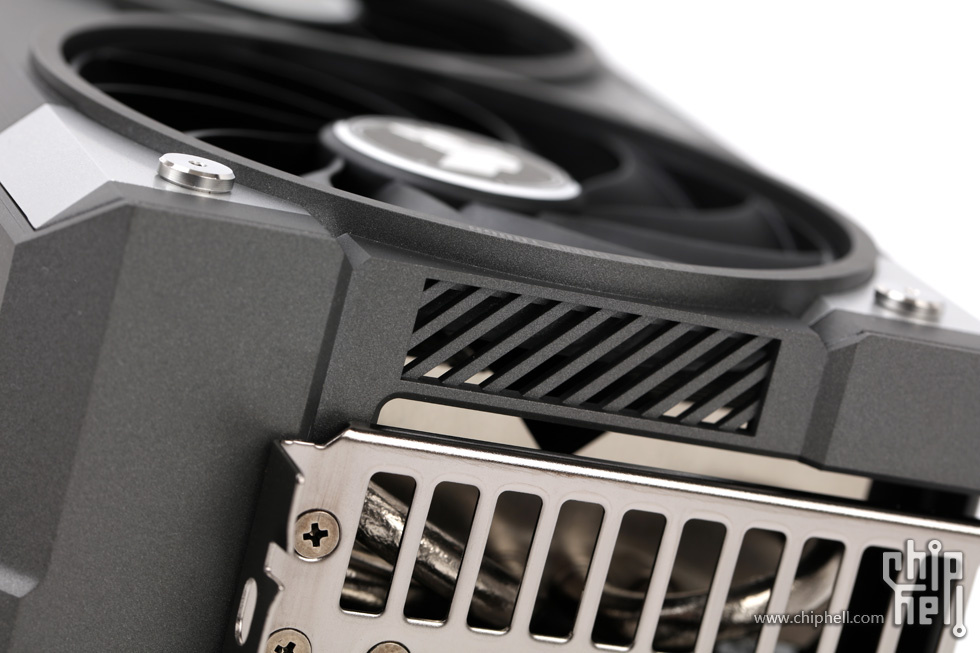

半封闭的正面外壳上的斜纹开窗装饰.

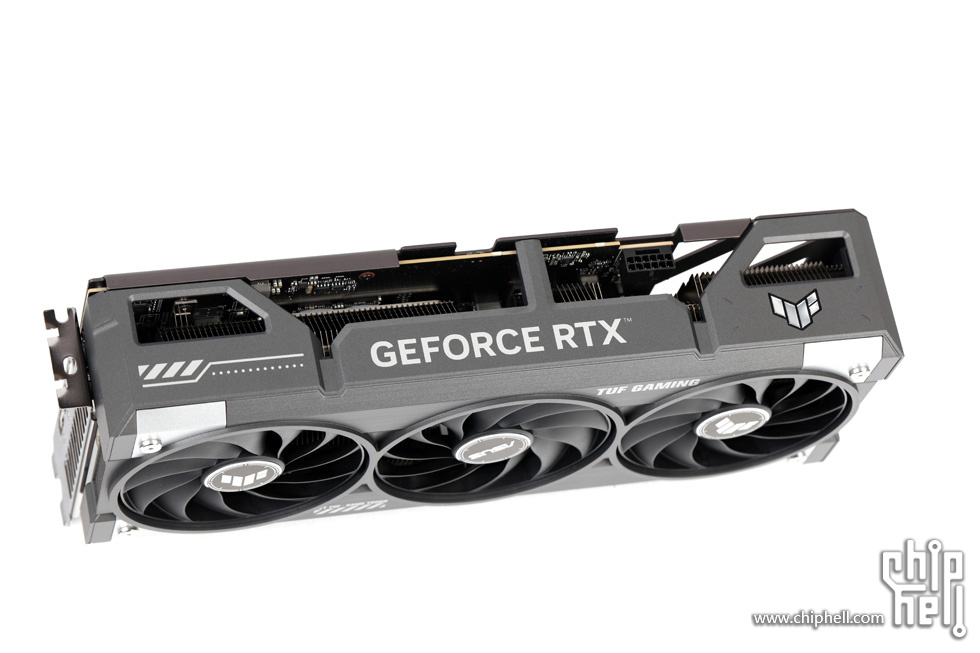

显卡顶部.

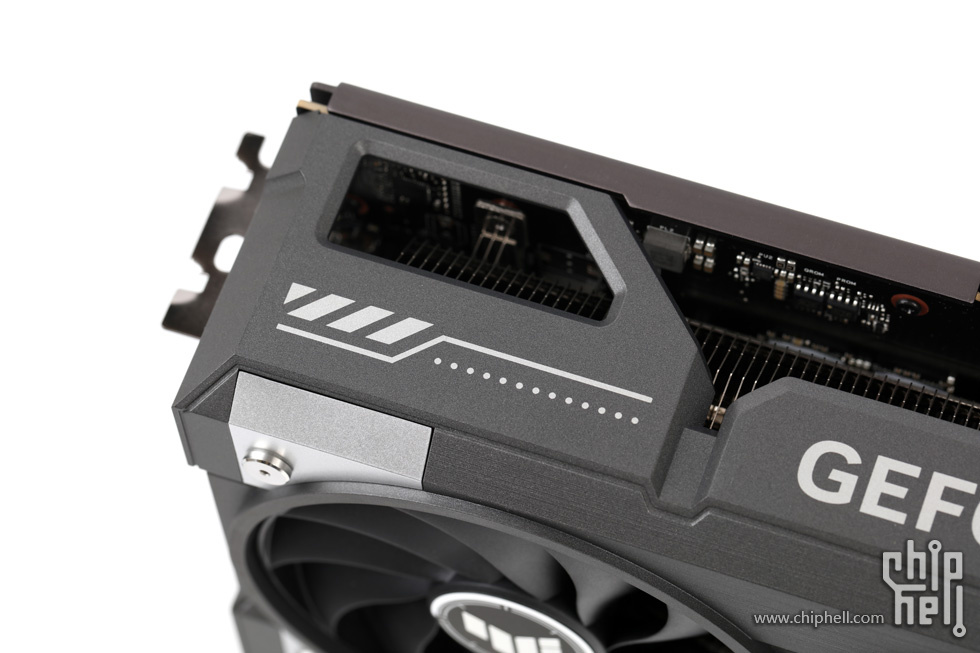

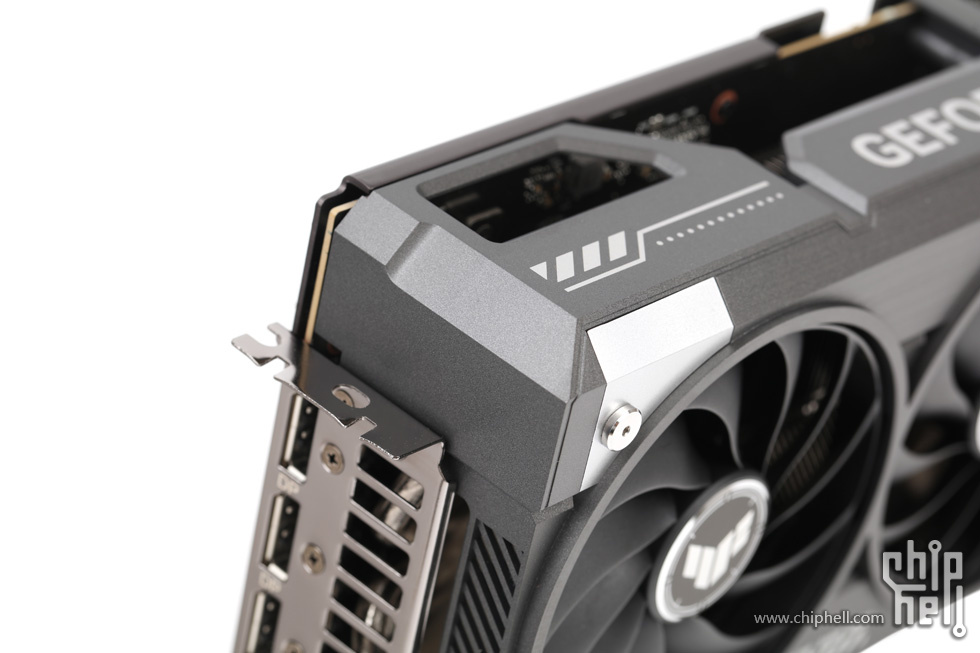

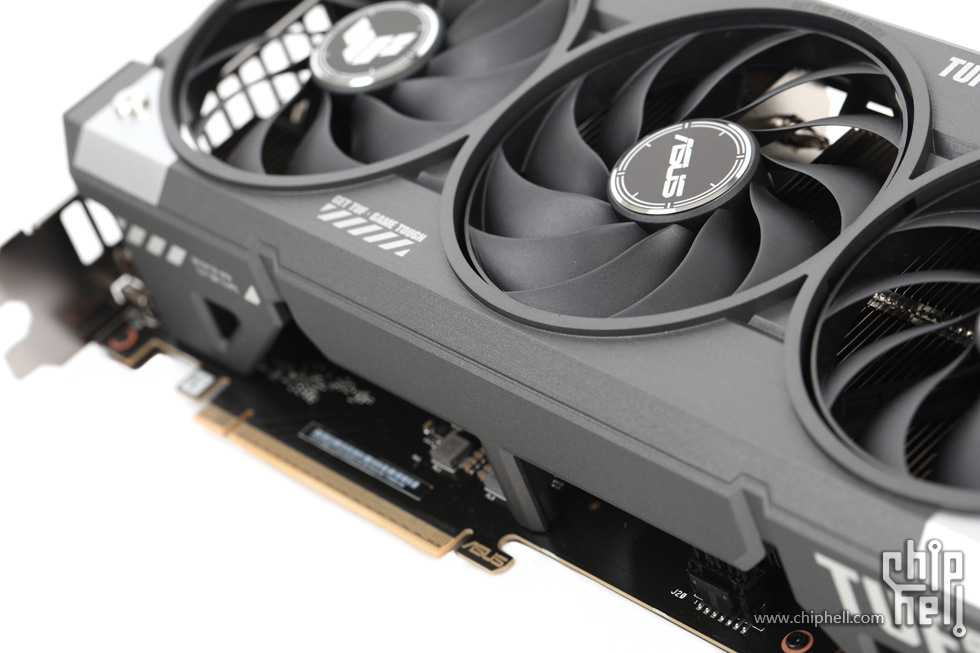

靠近挡板侧的支撑包围和涂装.

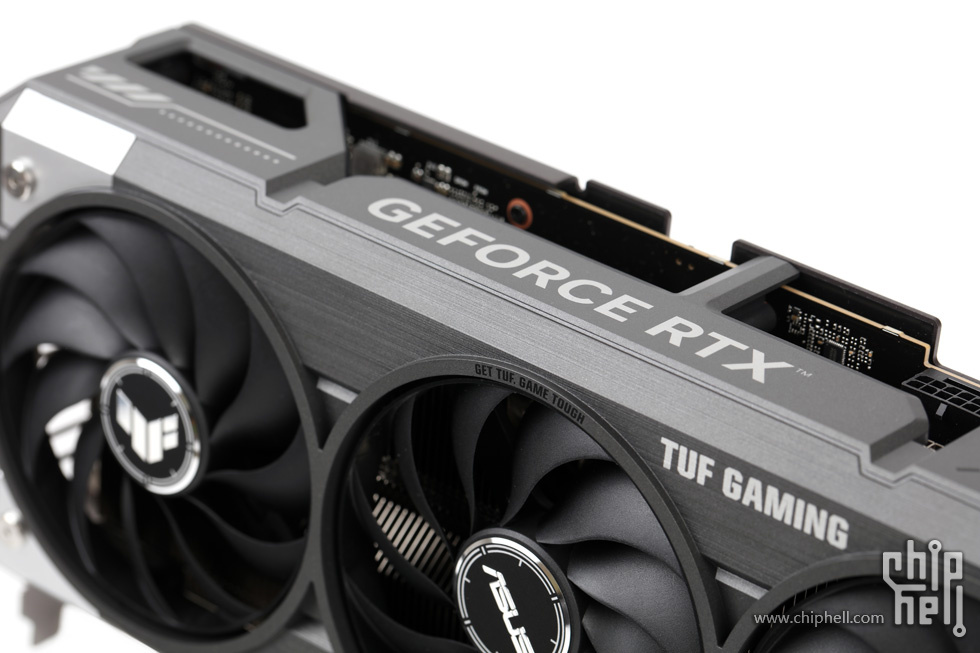

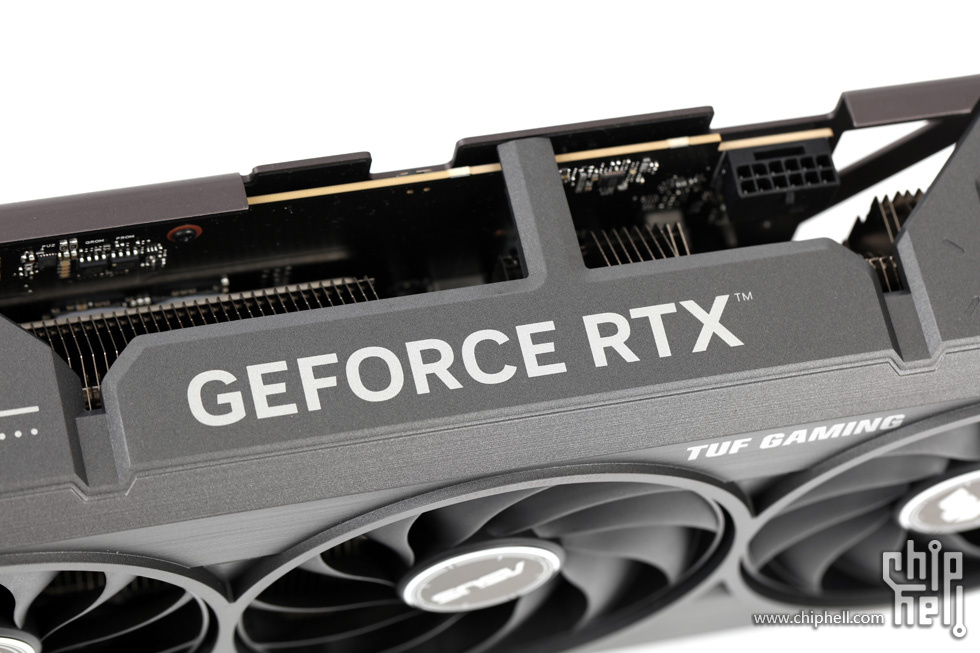

大尺寸的GeForce RTX标识印于中心区域.

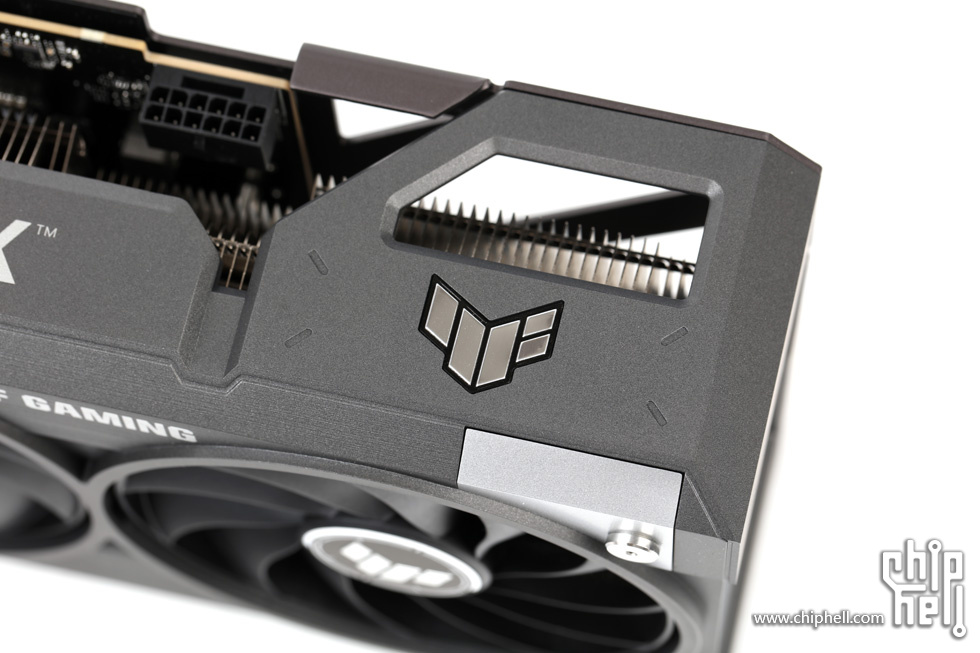

尾部不再采用RGB灯标而是一个抛光亮面的TUF Logo.

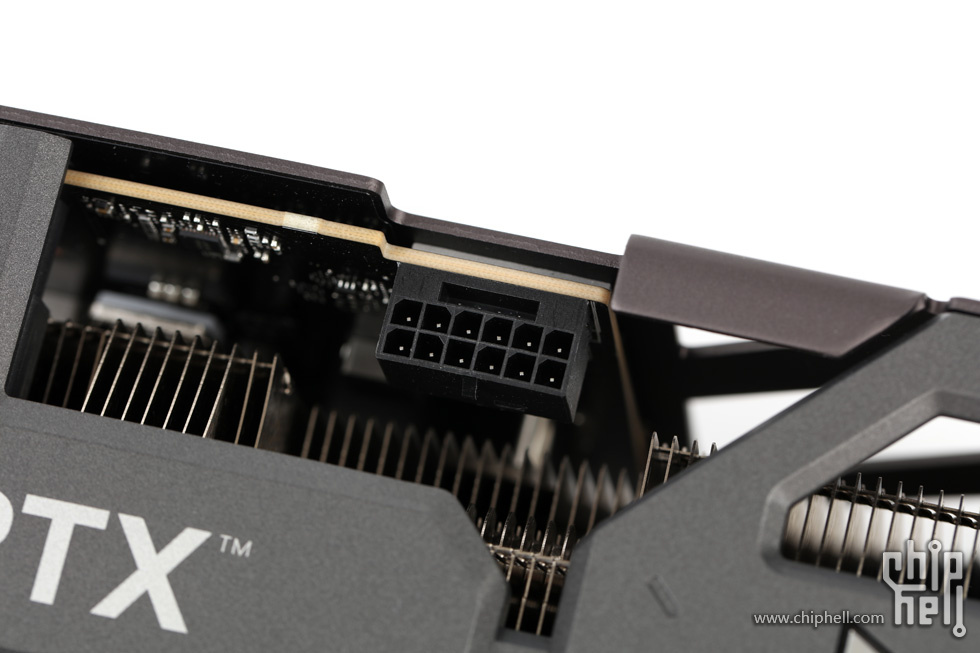

传统朝向的16pin(12V-2x6)电源接口.

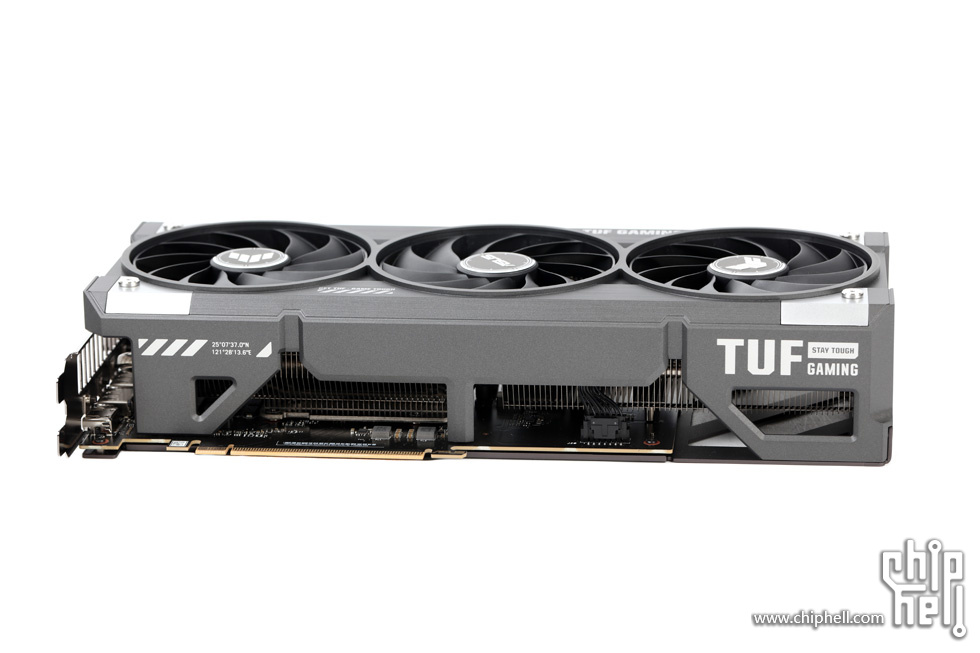

显卡底部.
前部警戒线风格的涂装和ASUS总部地址坐标字样形成的装饰.

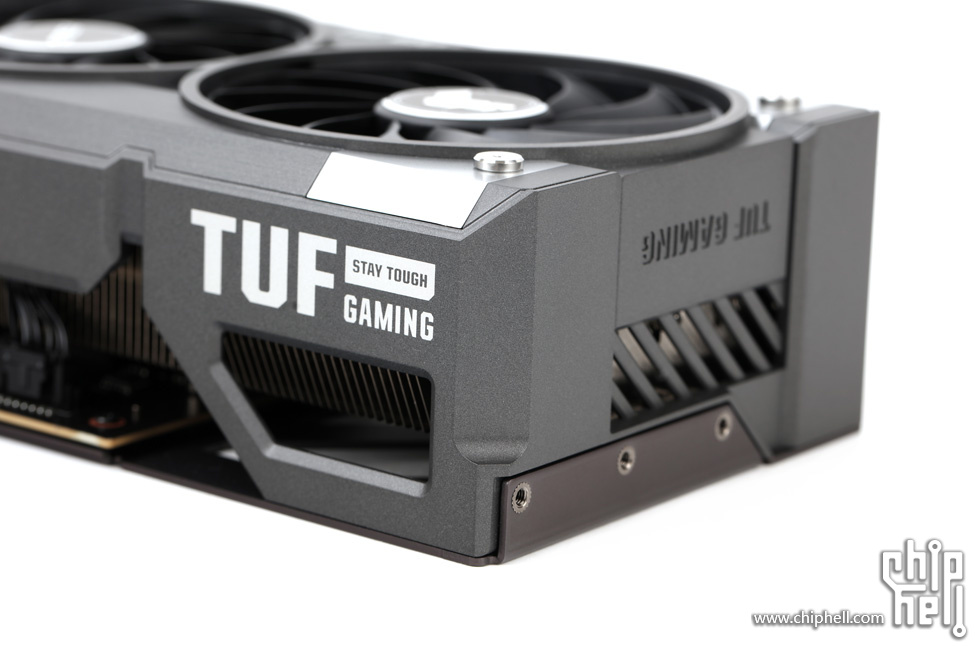

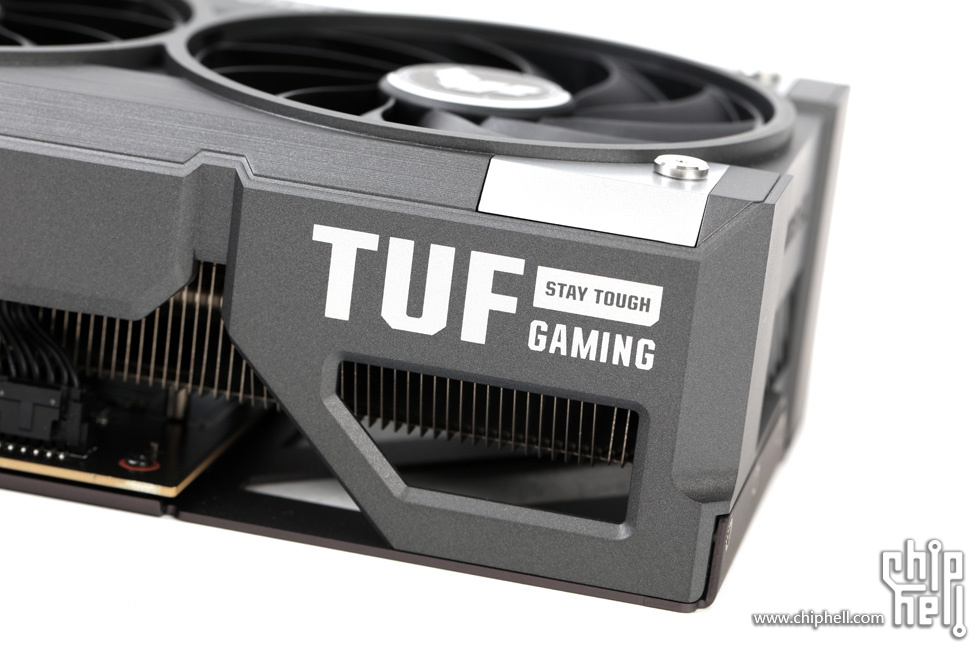

尾部则是大尺寸的TUF Gaming的Logo和Stay Tough的标语.

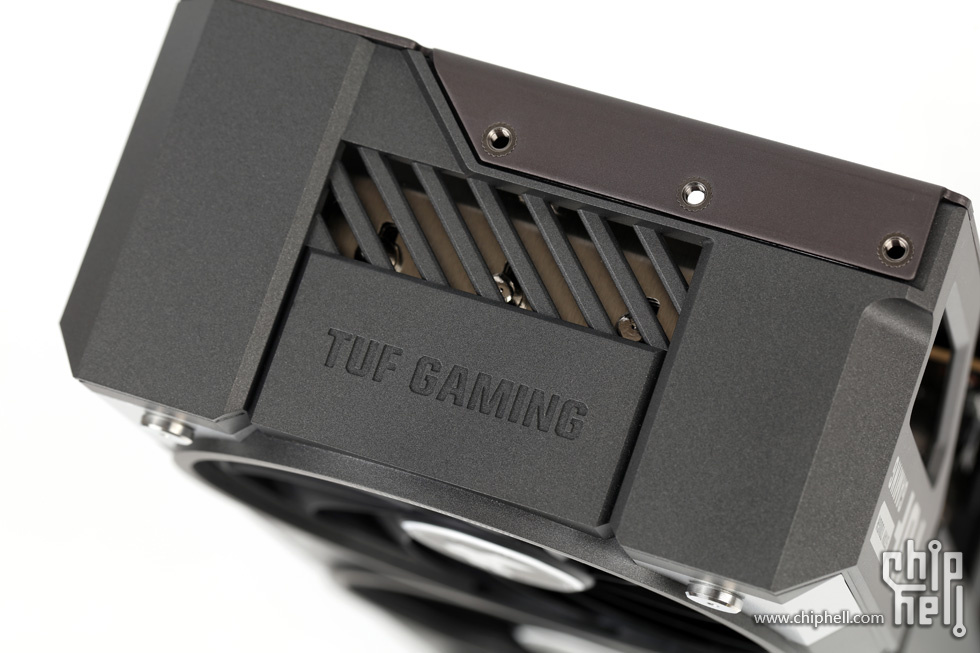

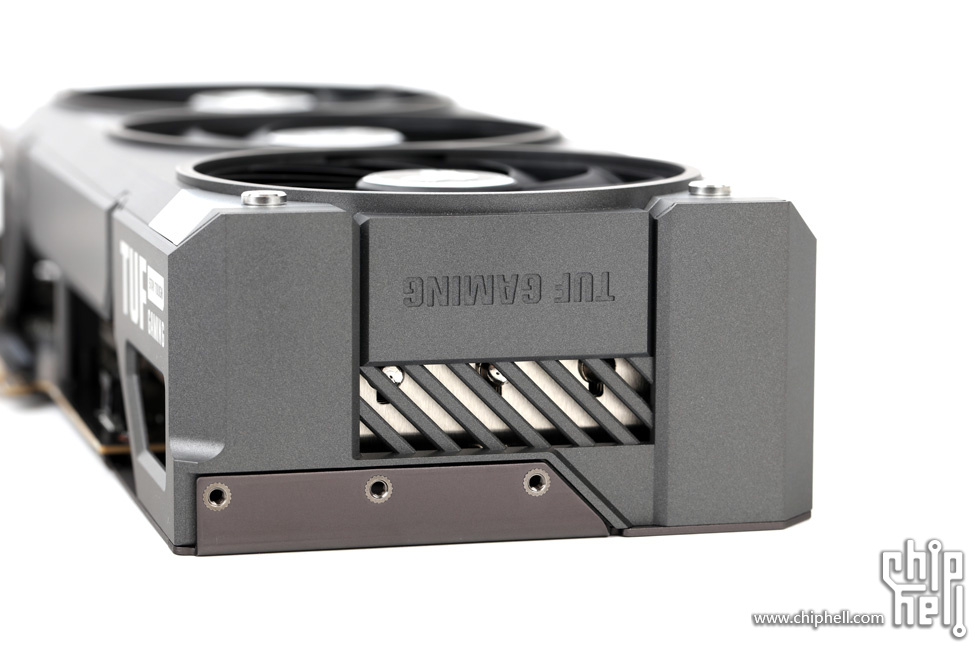

包围式的显卡尾部.背板弯折后提供固定孔位.
中心区域留出与挡板侧相似的斜纹开窗装饰区以及TUF Gaming刻字.
正面面板.
边缘边角统一的斜切面处理.

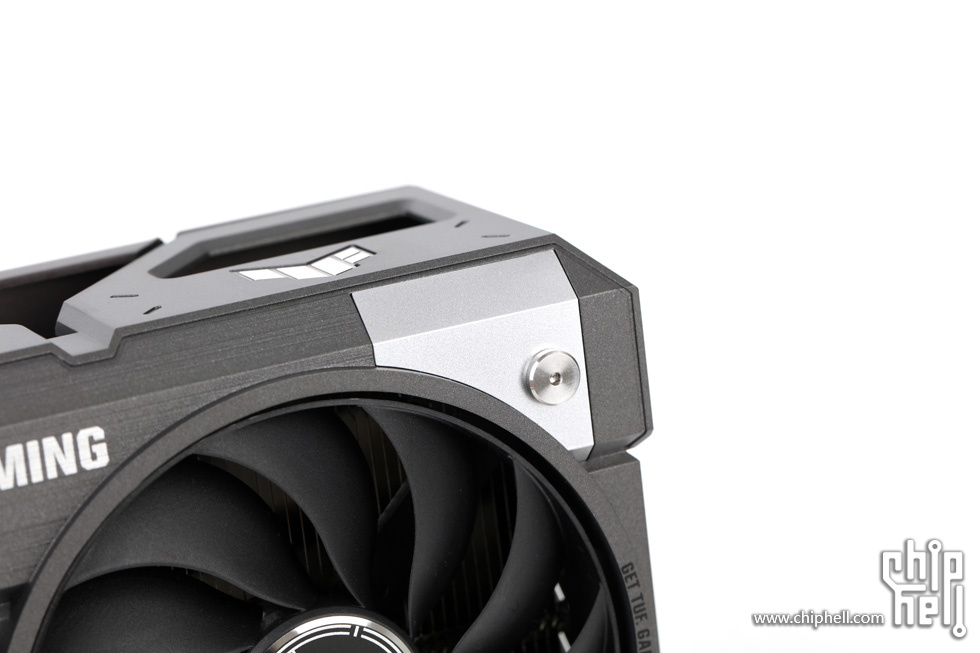

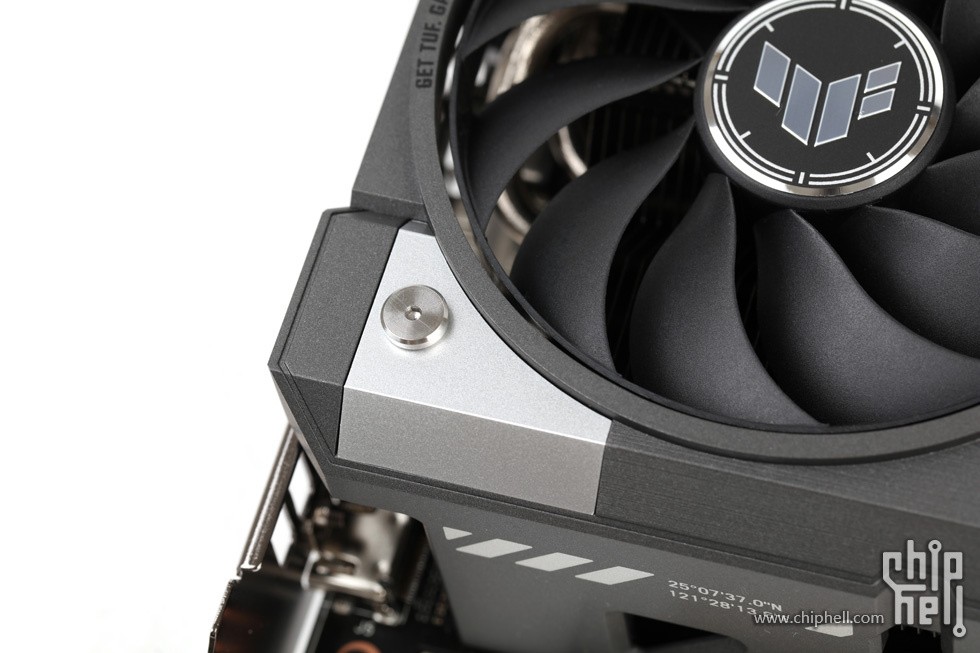

四角带饰钉锁固装饰的亮面贴片.

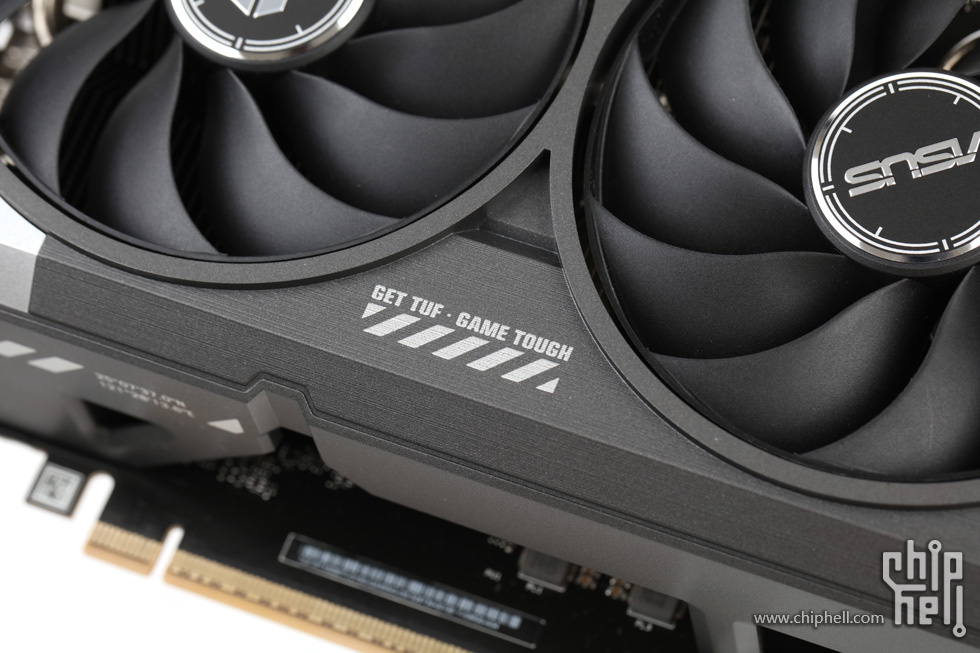

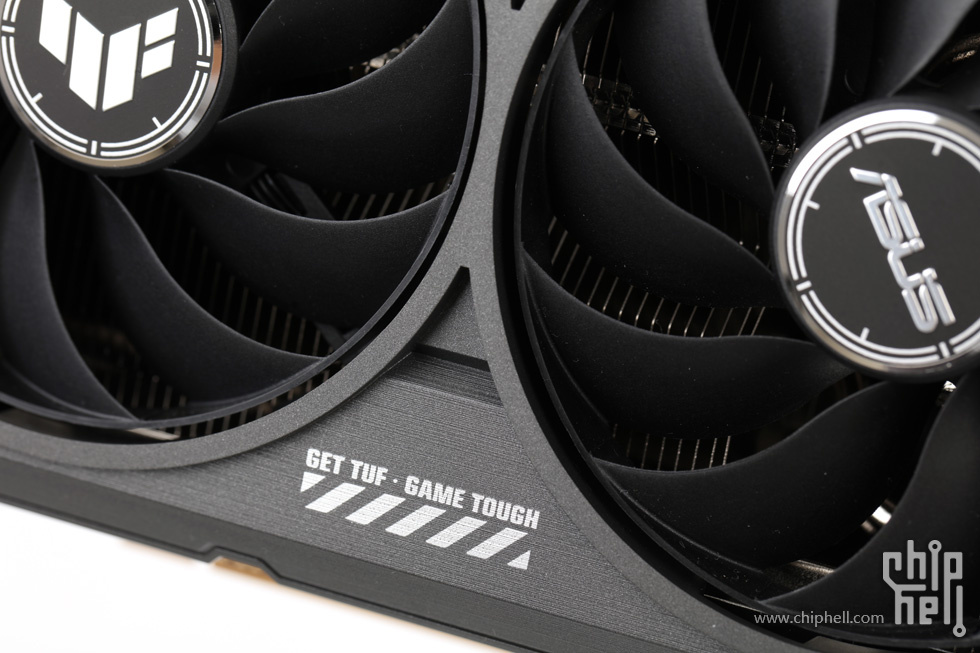

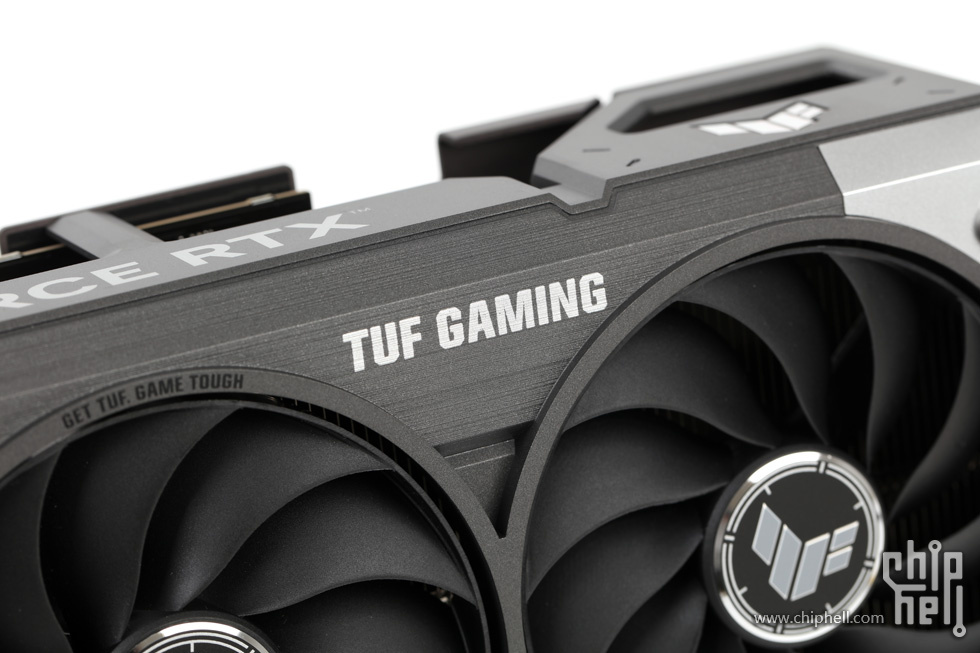

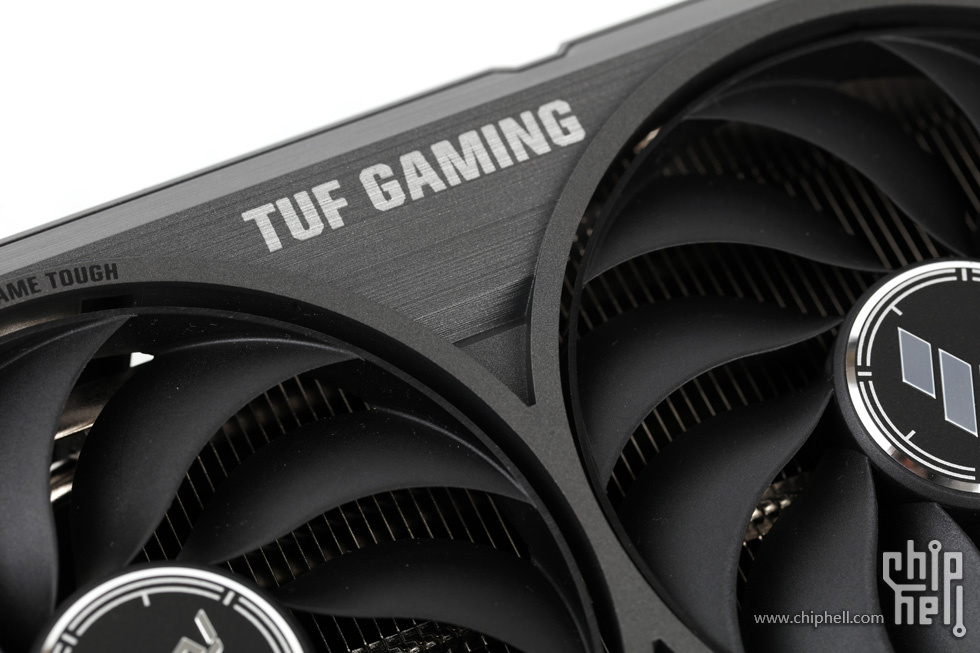

装甲样式的造型分区.拉丝风格的表面搭配品牌Logo和标语装饰.

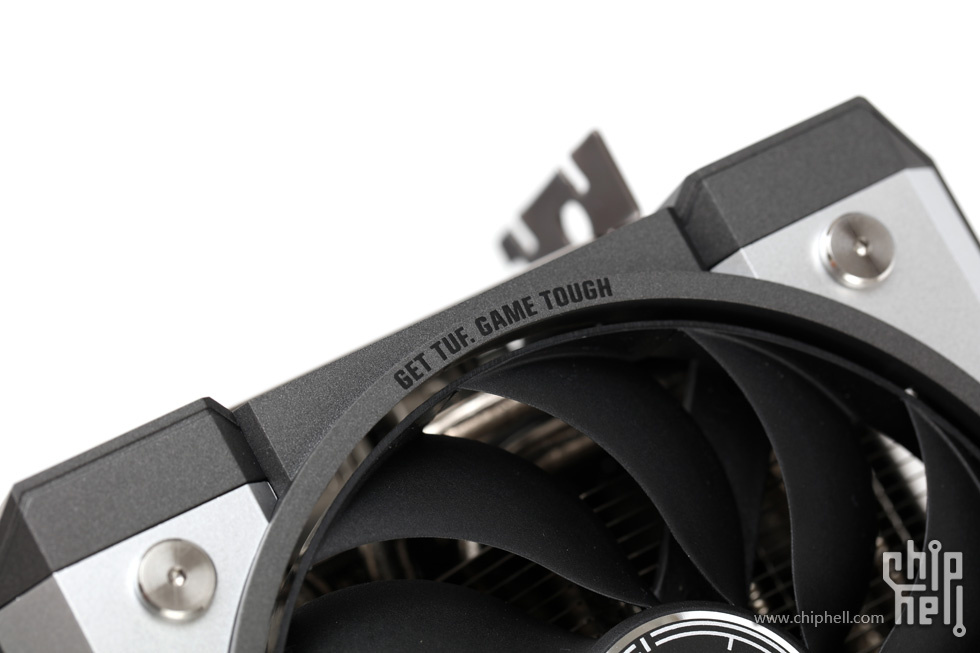

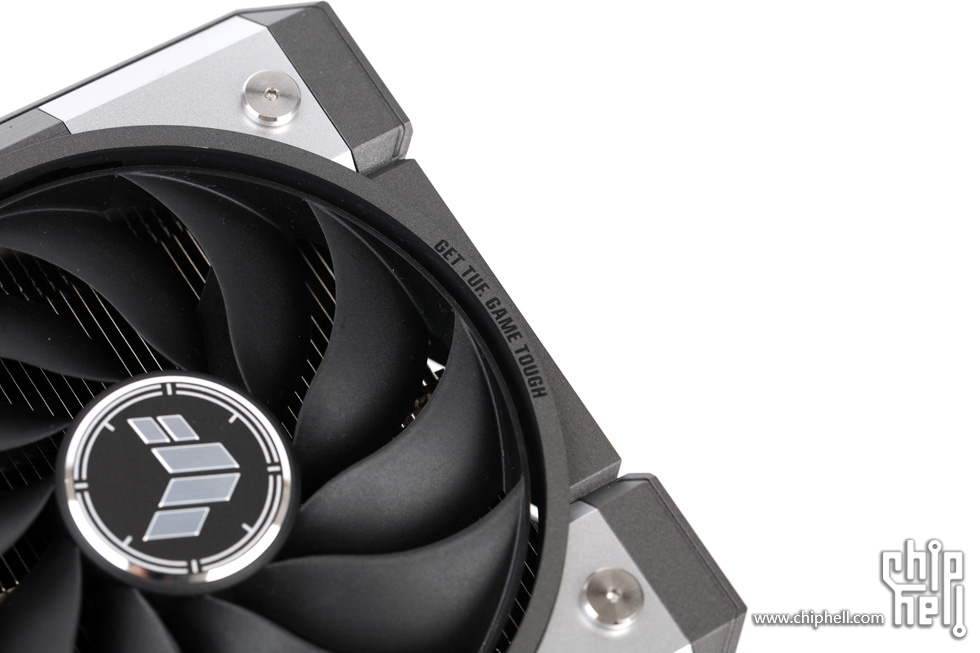

首尾两端位置,风扇外框装饰圈上也刻有品牌标语.

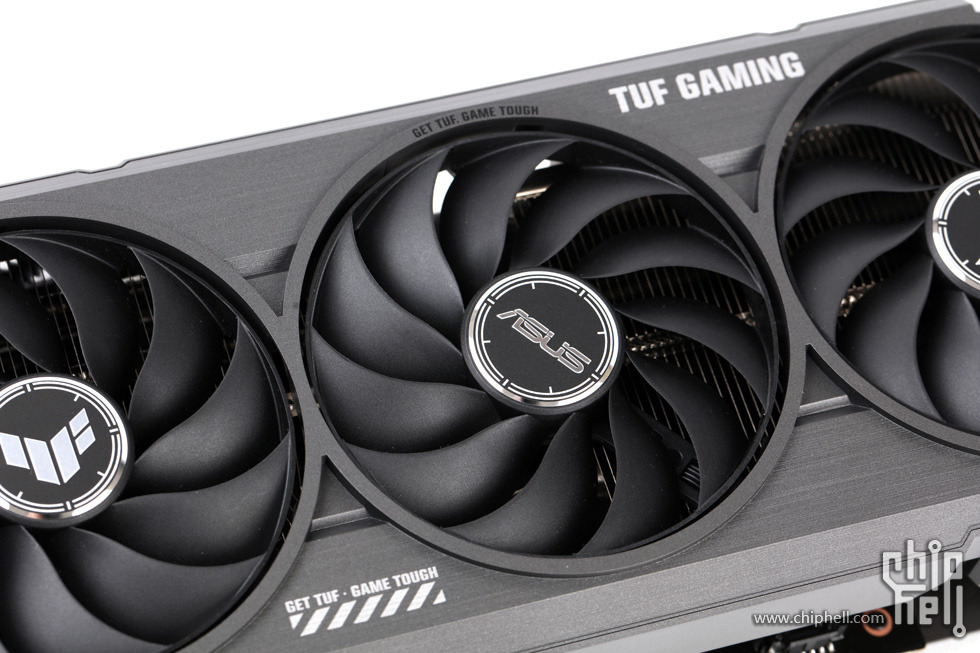

三把同尺寸的十一叶风扇.

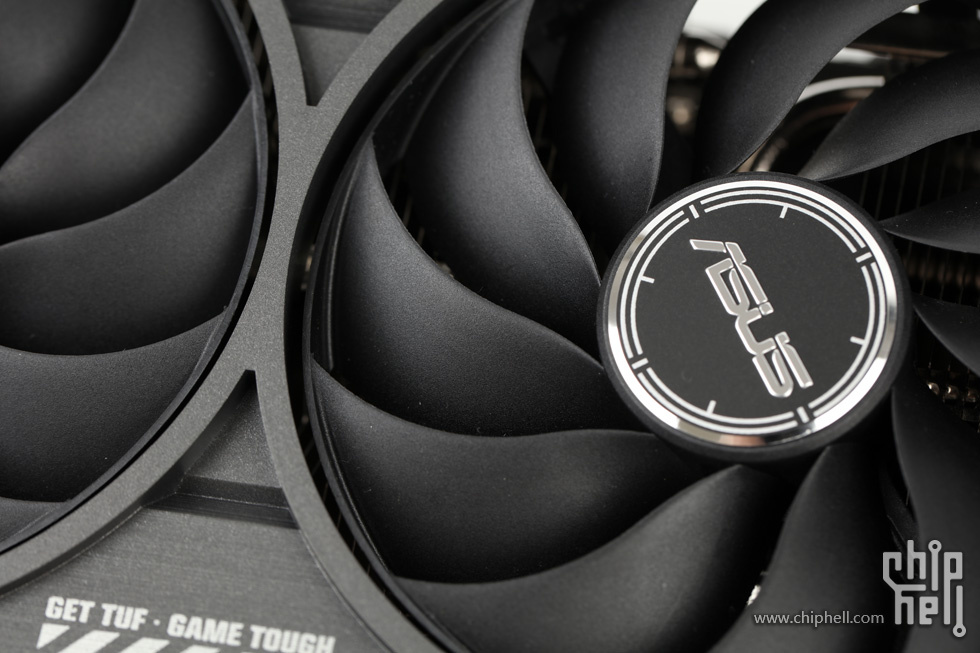

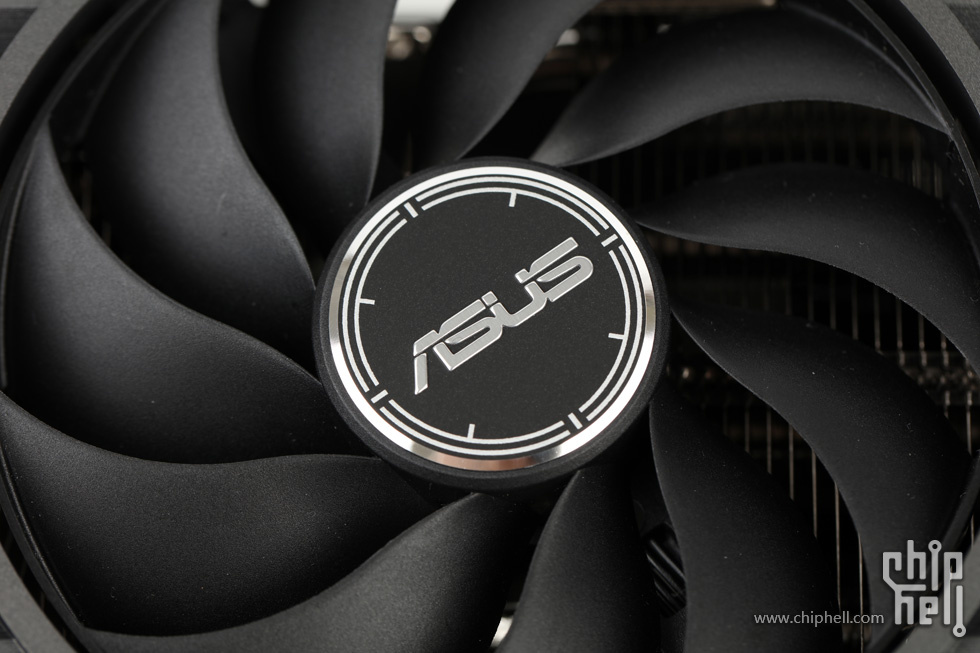

中置风扇方向相反以优化整体风道.轴心贴有ASUS Logo装饰贴.

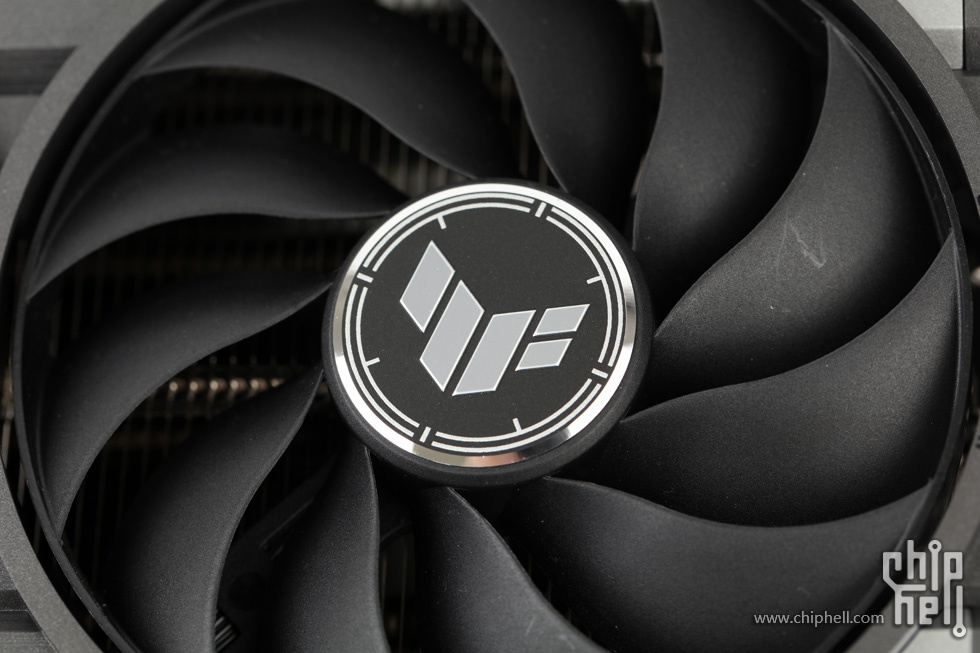

两侧的风扇轴心贴有TUF Logo装饰.
连框式扇叶结构和优化的扇叶造型.

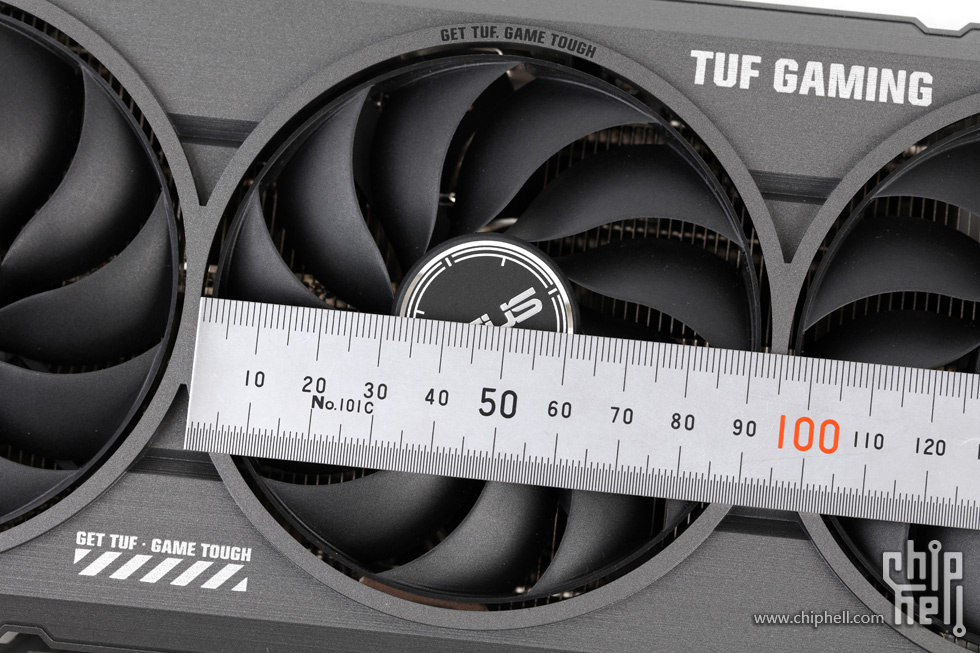

风扇直径尺寸规格规格为93mm.

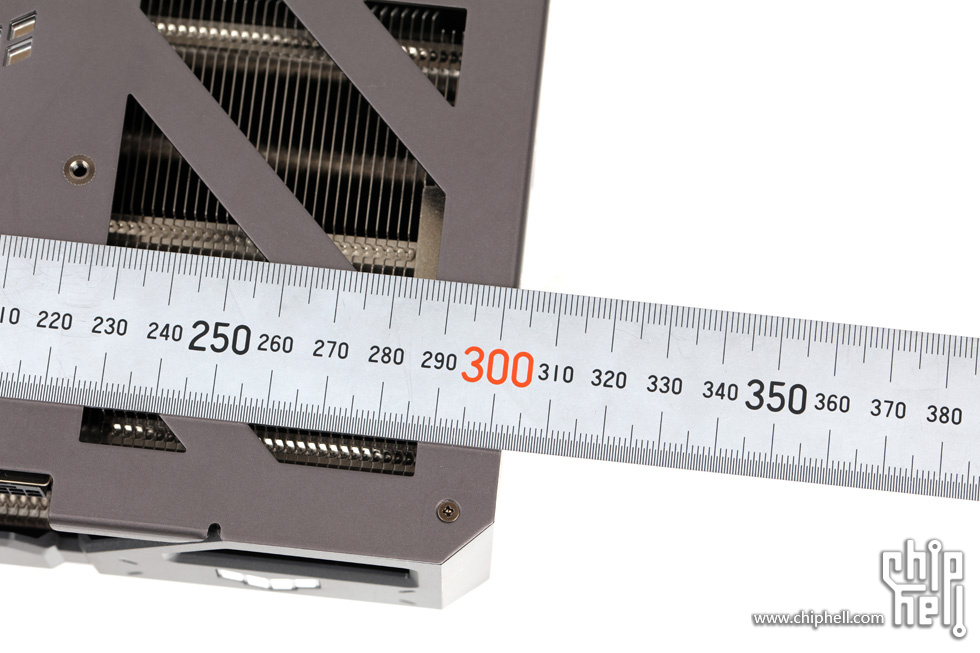

显卡长度(不含挡板)约302mm.

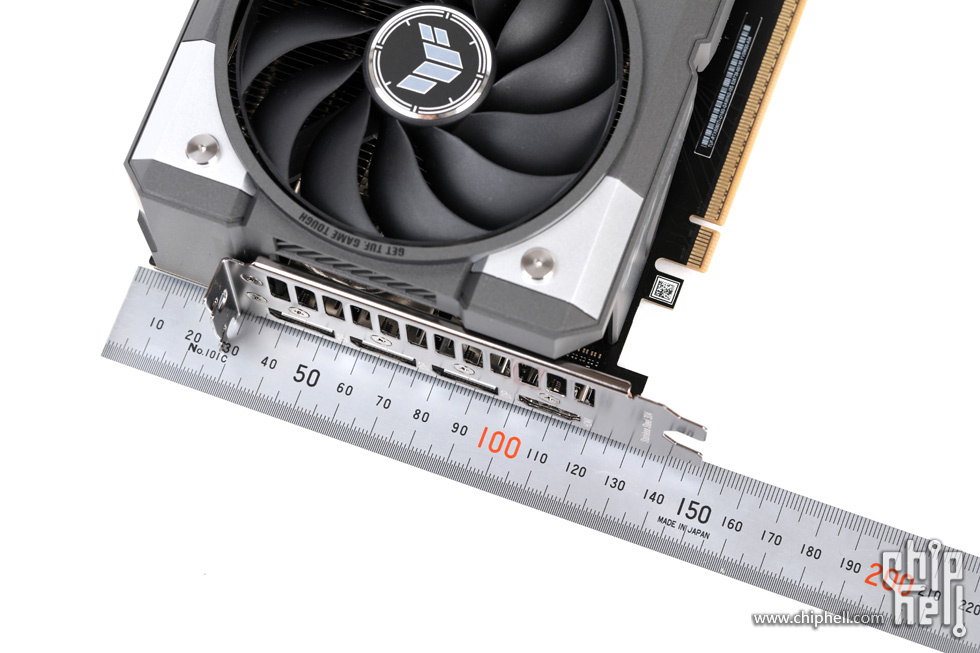

高度(含挡板)约150mm.

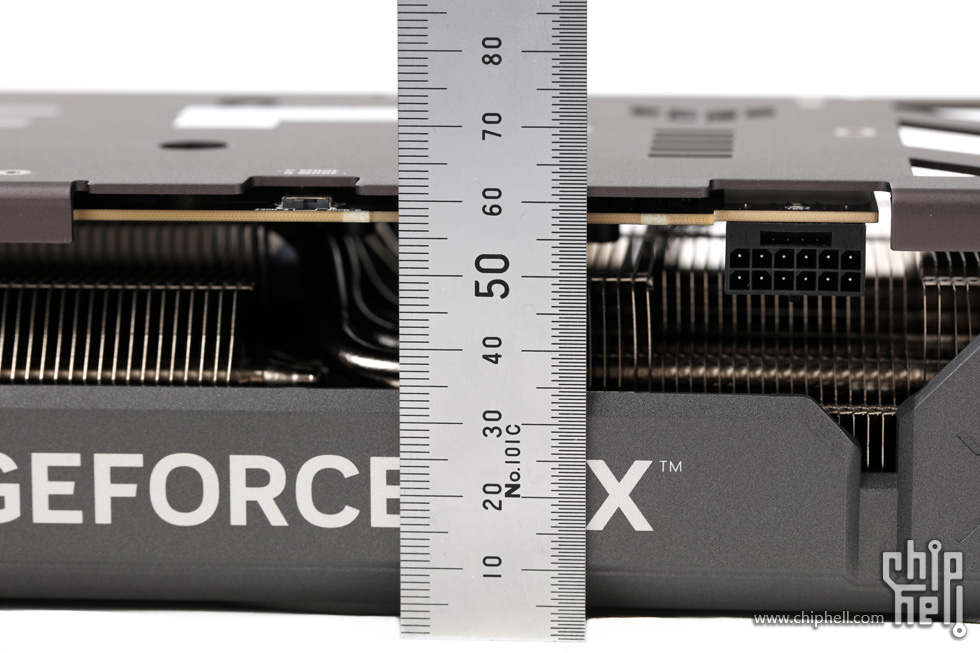

厚度约62mm.

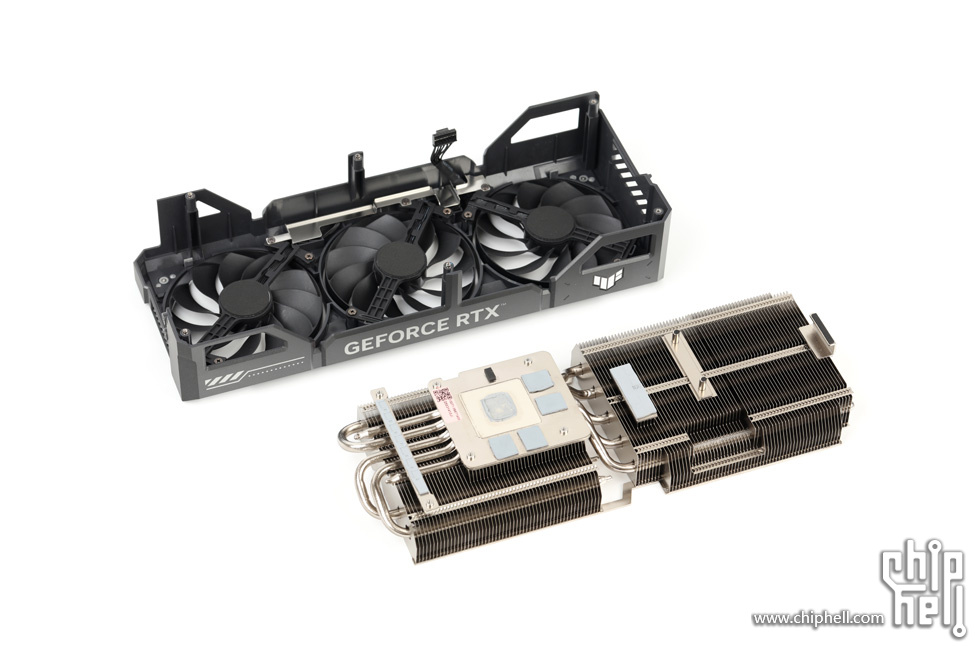

分解.

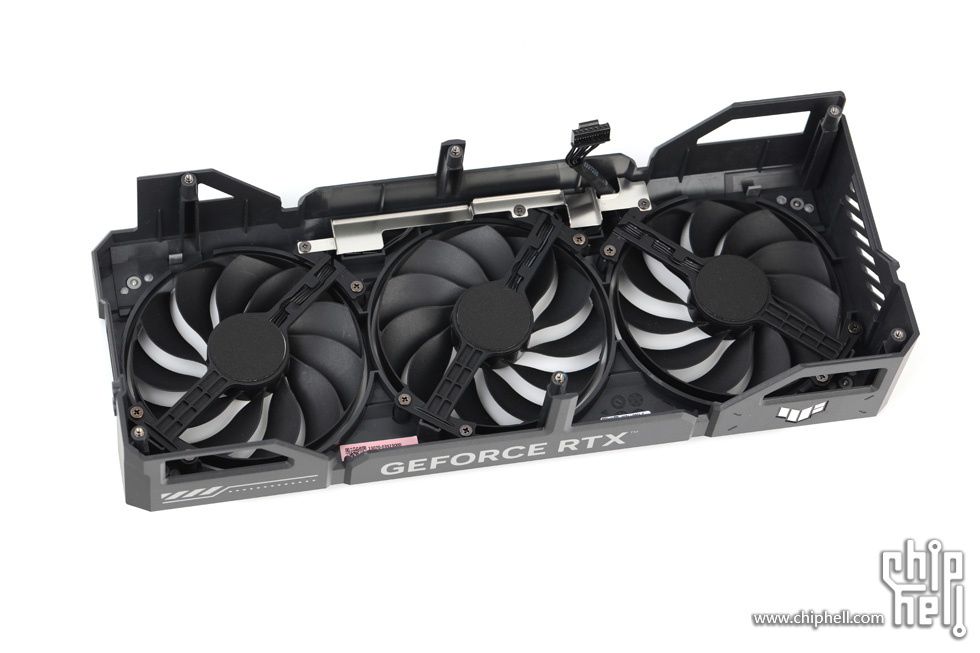

风扇外壳内侧.

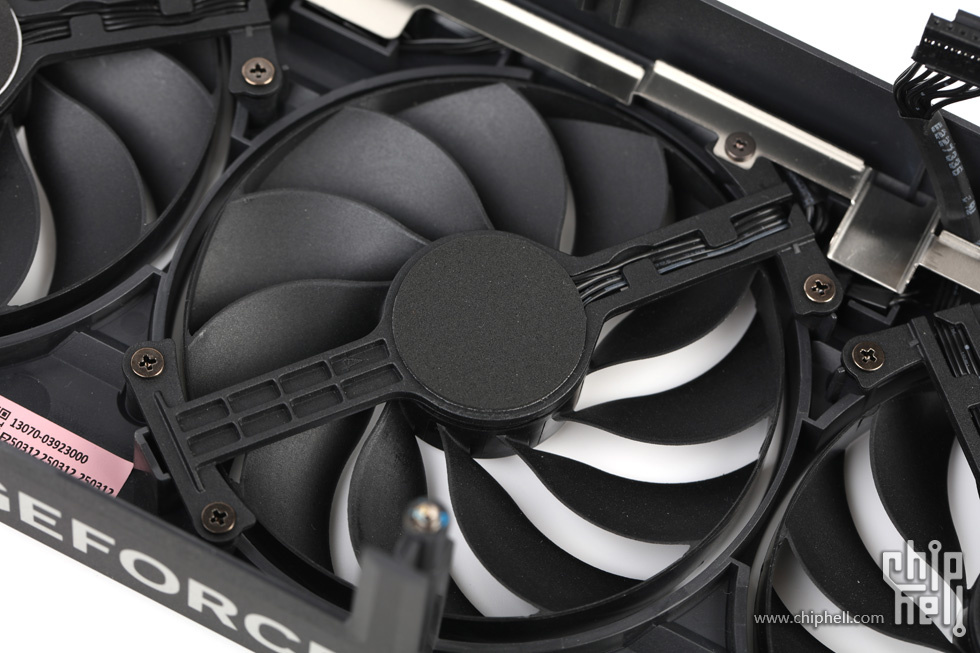

风扇锁固支架.

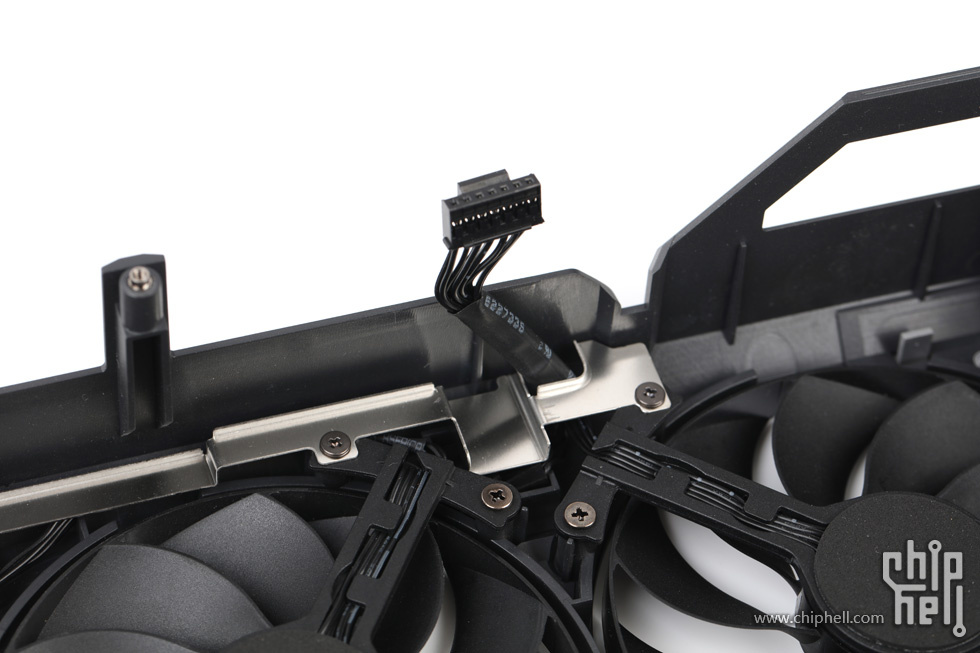

风扇并线后的统一接头. 底边位置配有额外的加强支架.

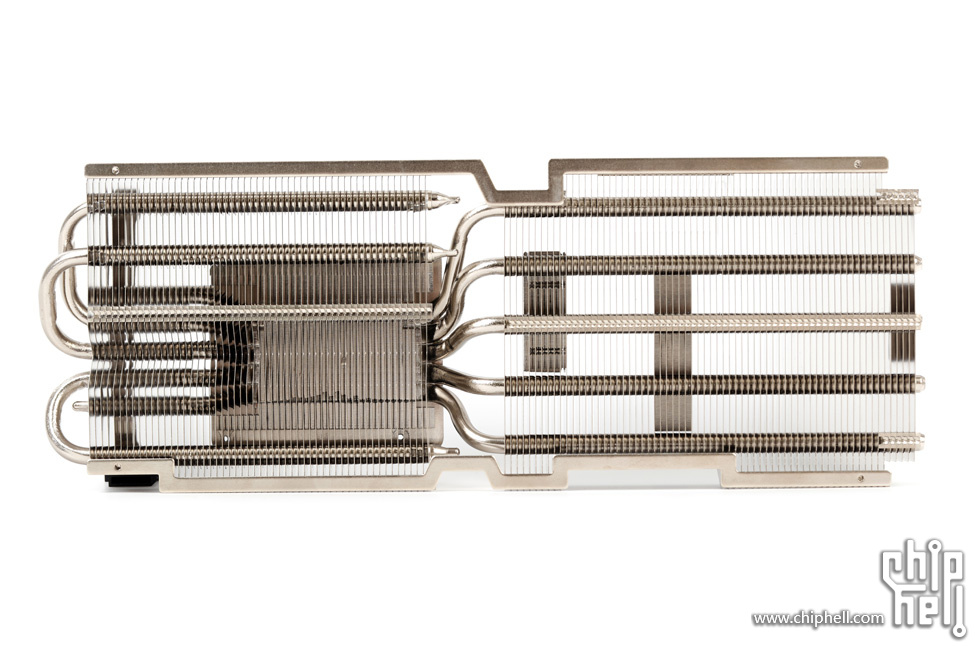

散热片模块正面.

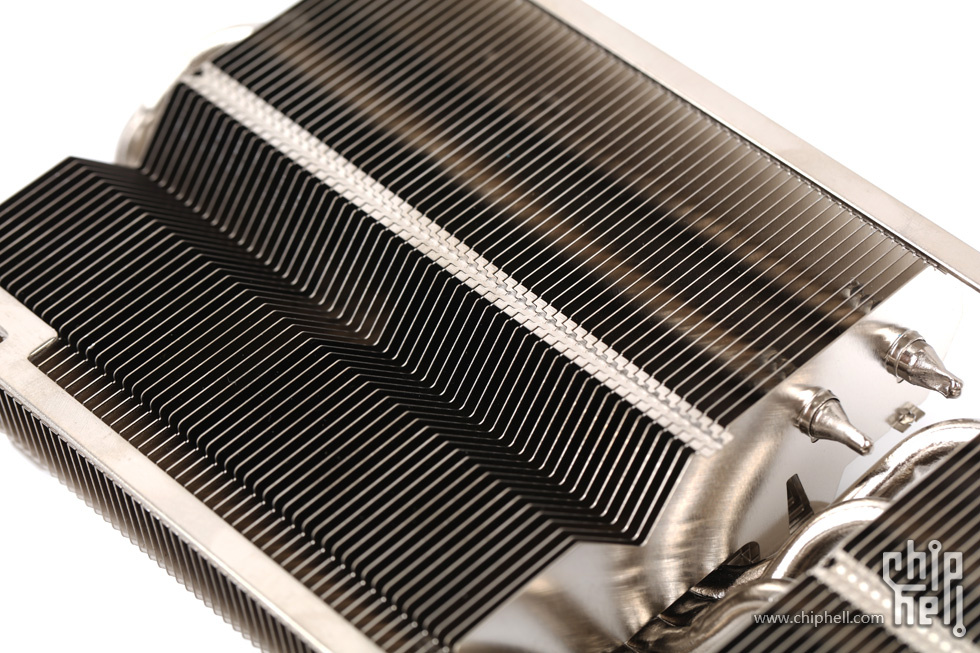

近核心侧的散热片在靠近风扇一面,对应于GPU底座位置中轴作V字开槽.

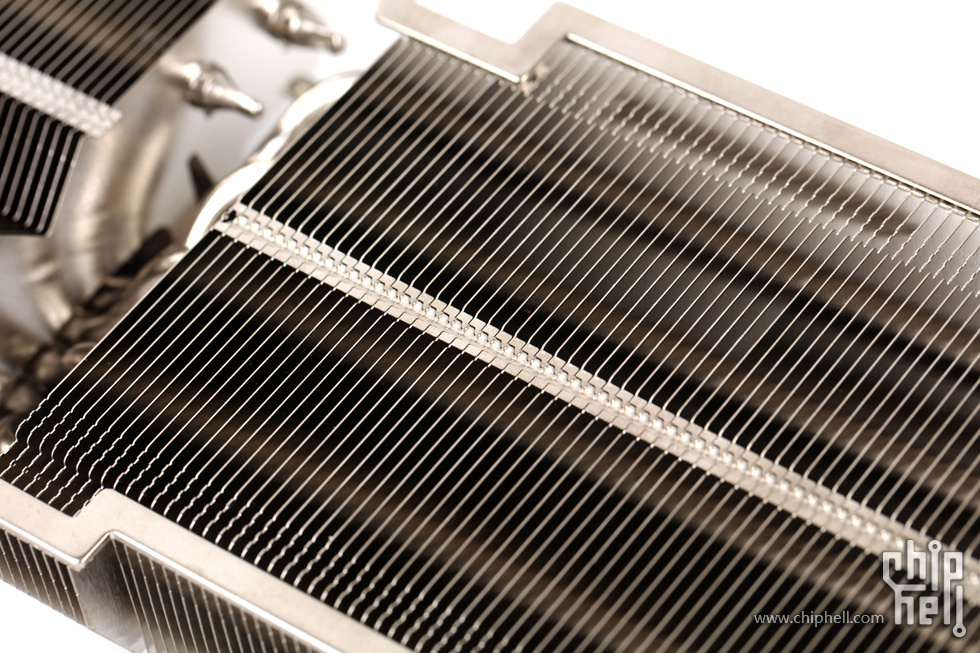

散热片中轴做了扣边.远核心段的散热片的靠外侧边缘还有波浪锯齿状的扰流优化.

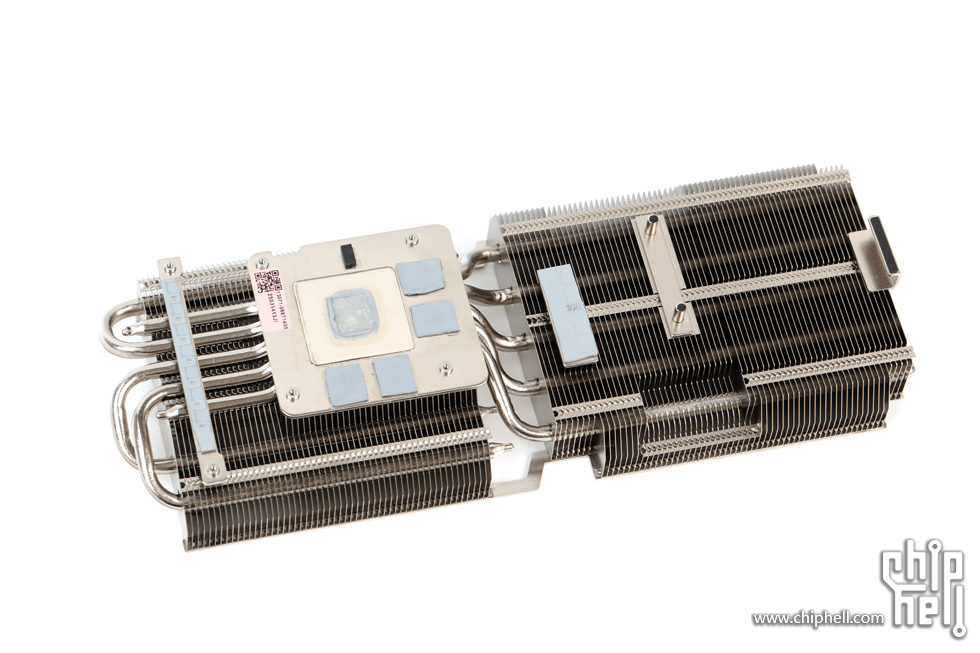

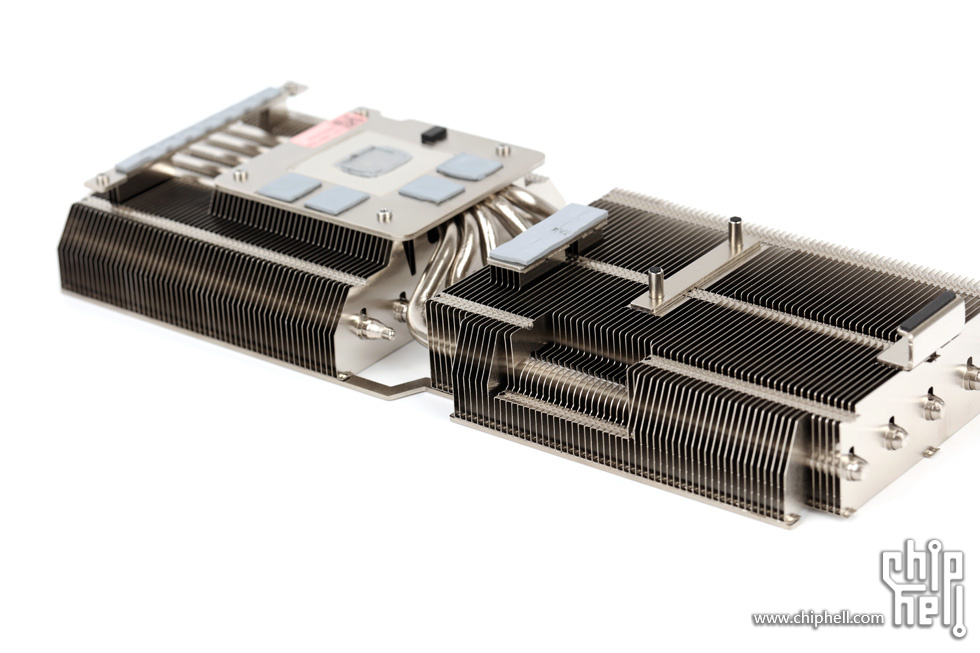

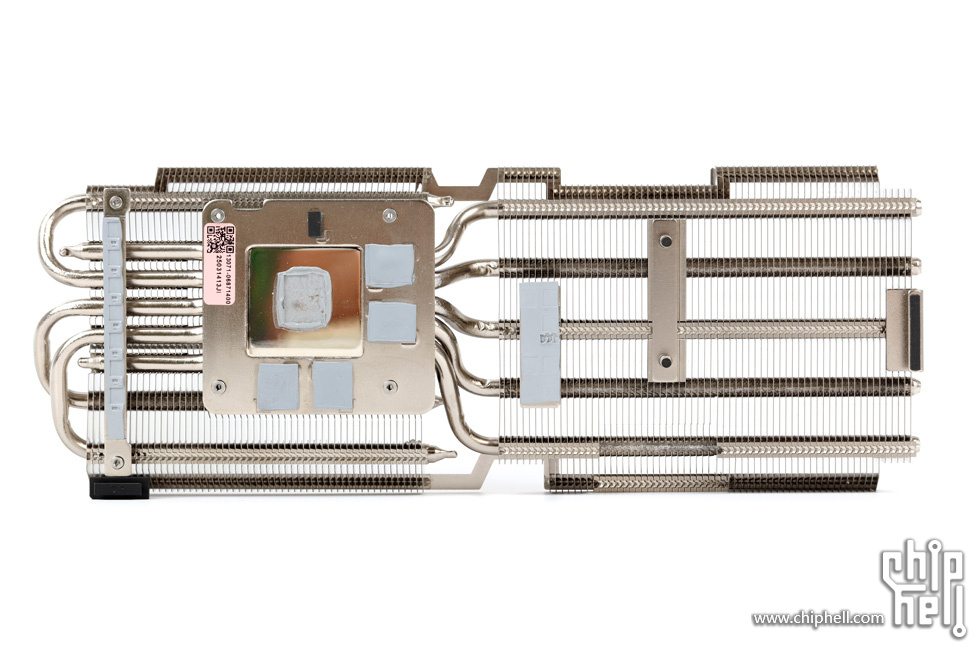

散热片模块底面.

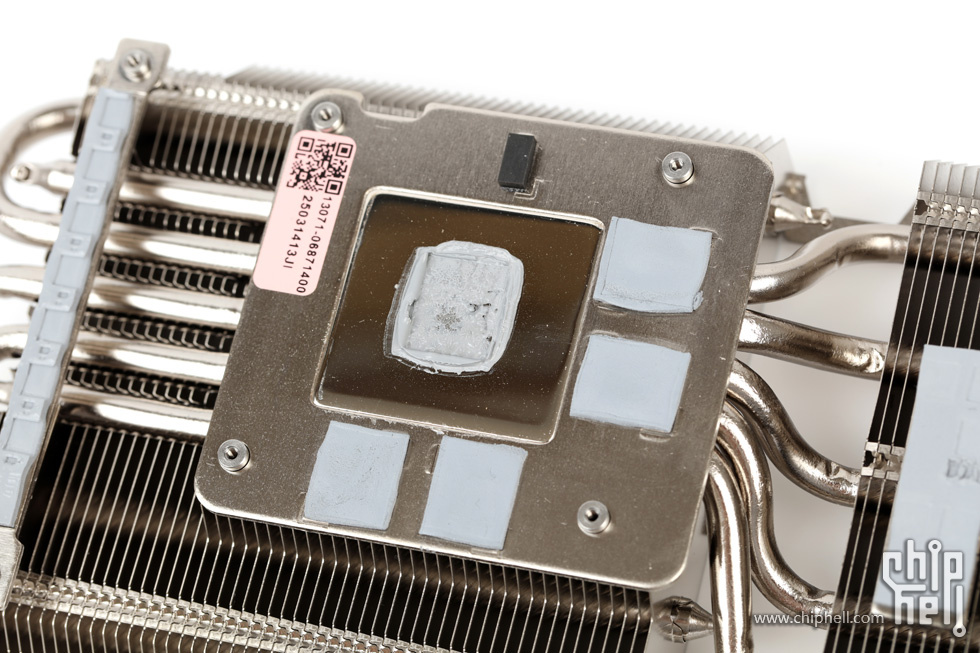

镀镍铜底覆盖GPU核心.采用相变硅脂作为导热介质.显存颗粒则由固定底座板覆盖..

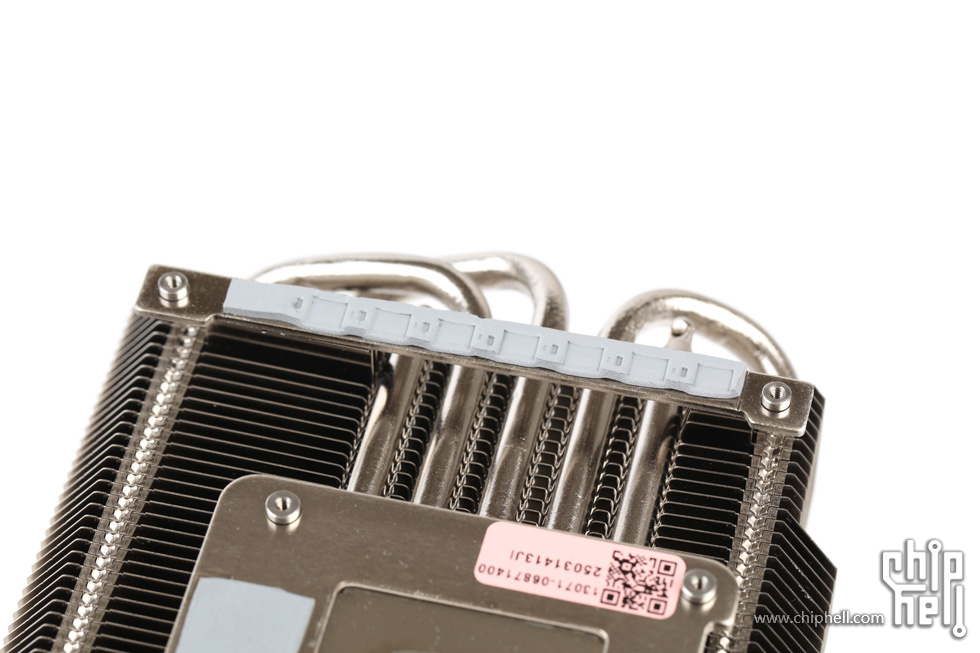

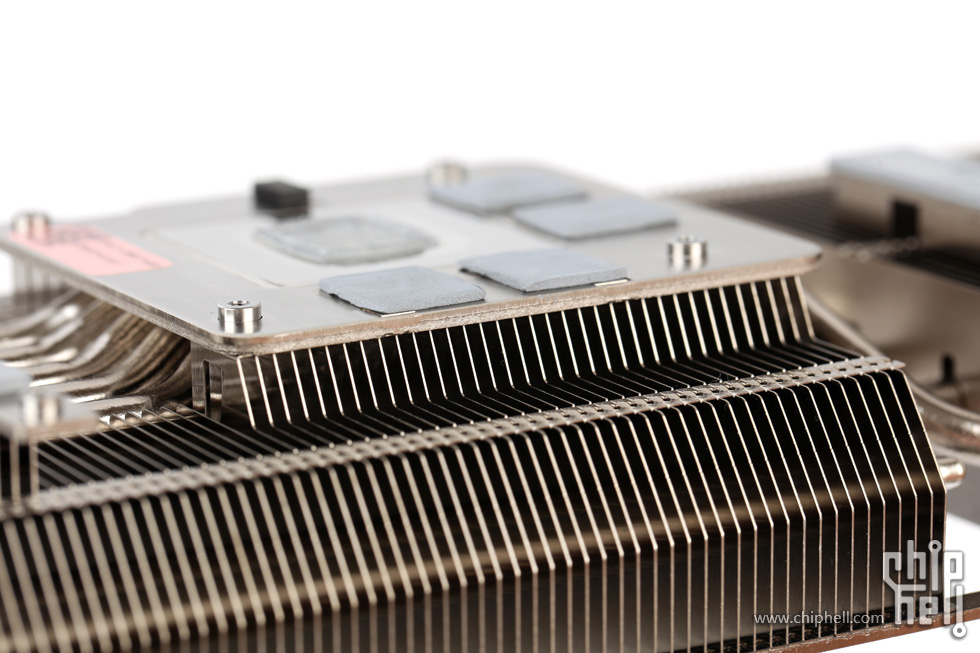

底座区域上方空间也填充了散热片.

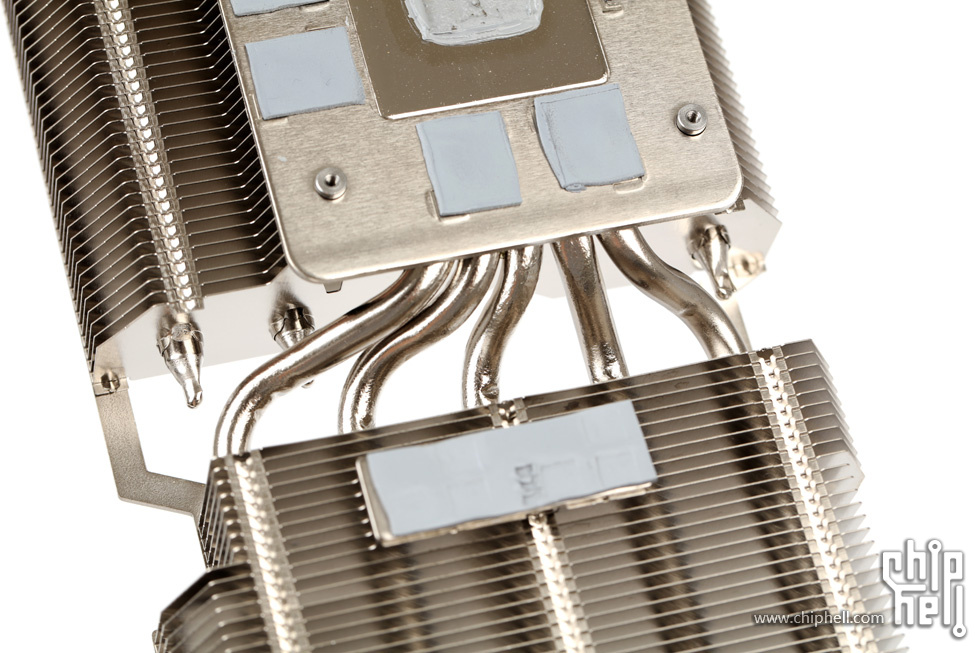

额外的底座覆盖供电MOSFET.对应位置散热片针对性调高接入.

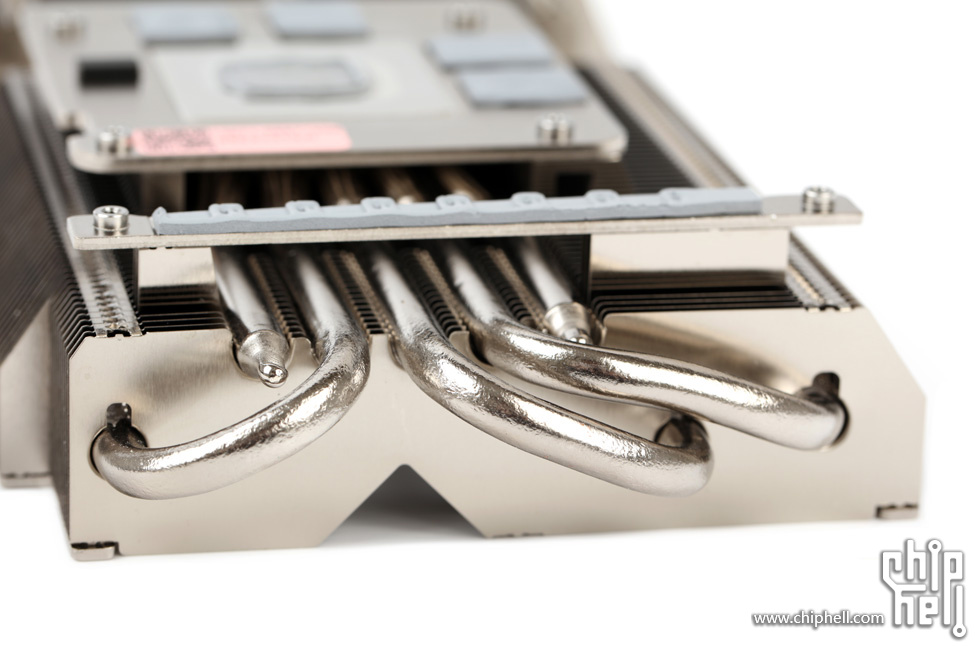

散热器配备5条6mm热管.近核心段上在离开底座后为便于加工仅以半包贴于散热片边缘.其中靠中心的三条热管在外部回穿入靠近边缘侧的内部.
5条热管在中段位置改变走向穿入远核心段的散热片.三条回穿的热管贯穿了近核心段散热片后头部止于中段空间.

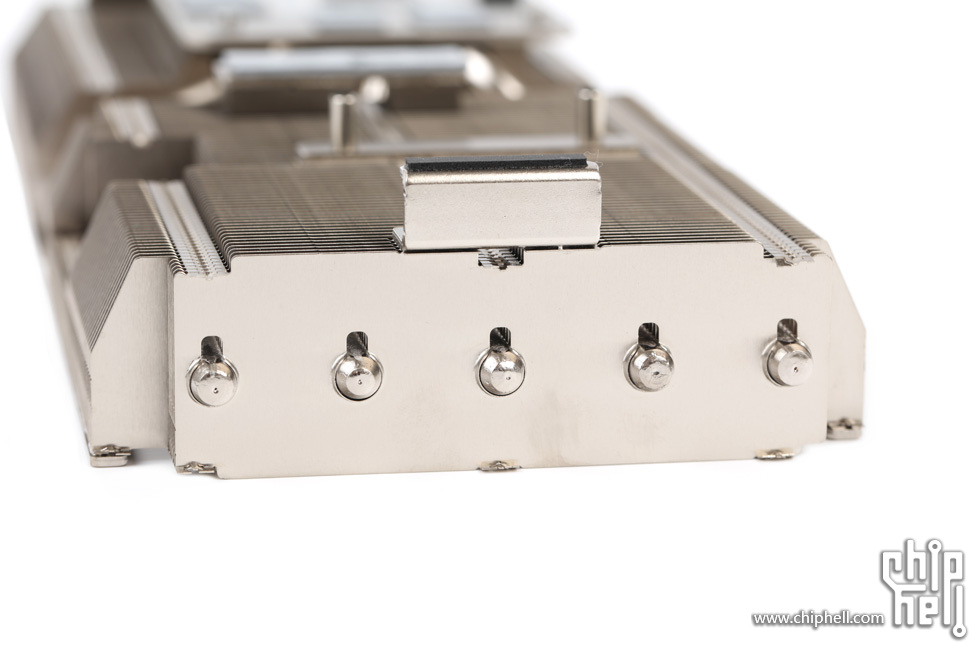

五条热管在远核心段的散热片正中一字等距排开.

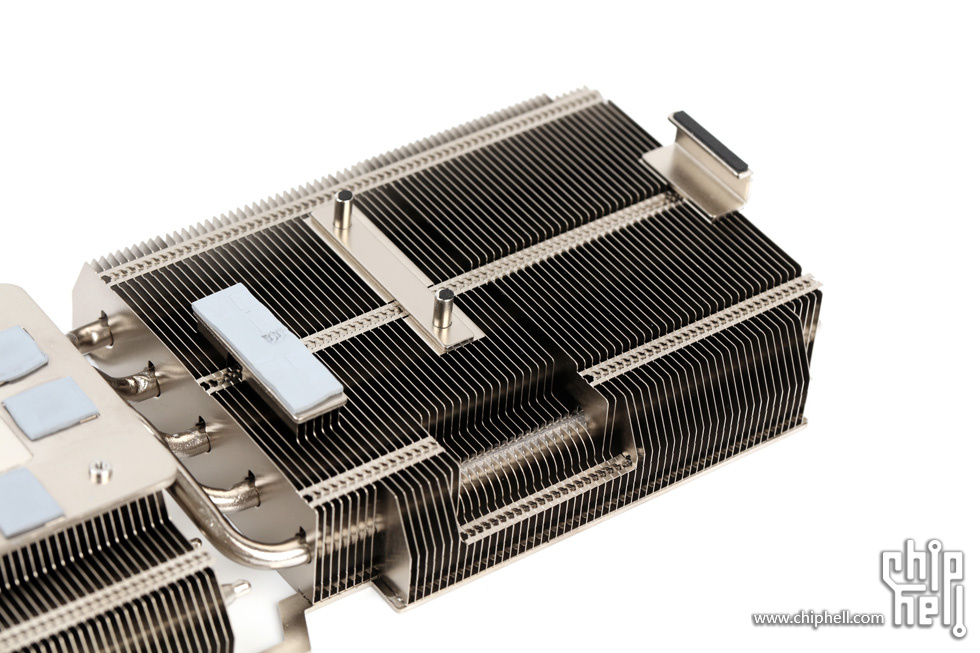

远核心段的散热片阵列.散热片造型采用阶梯状.为排风留出空间.

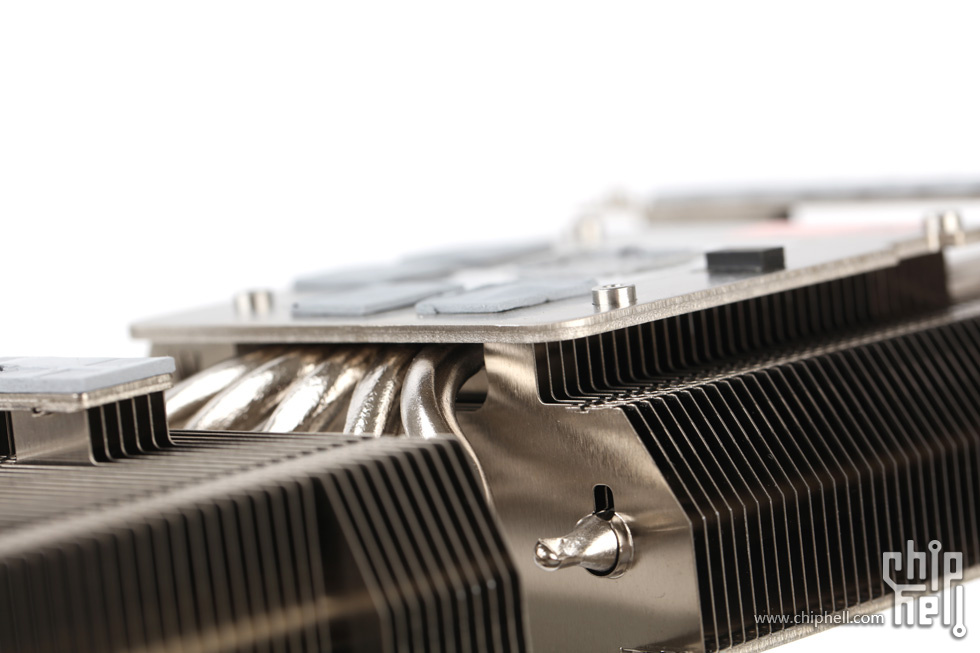

散热片模块两侧的结构排列.

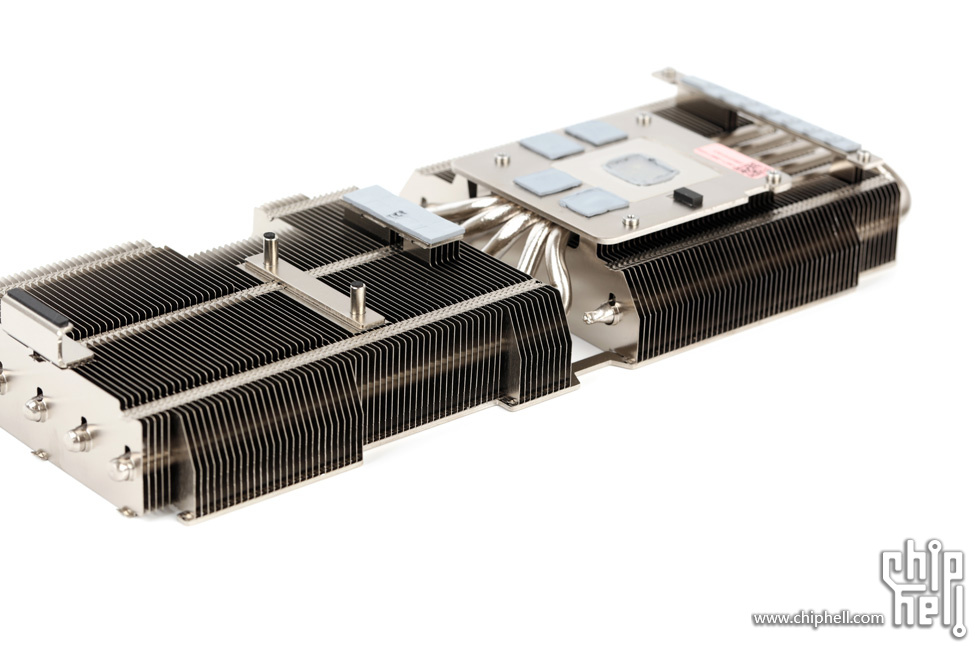

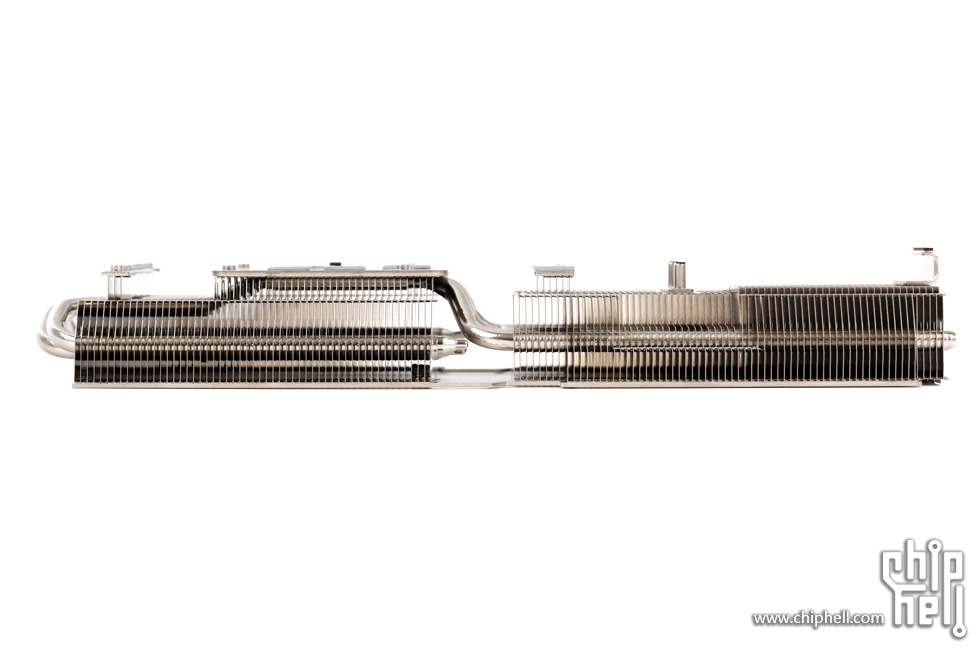

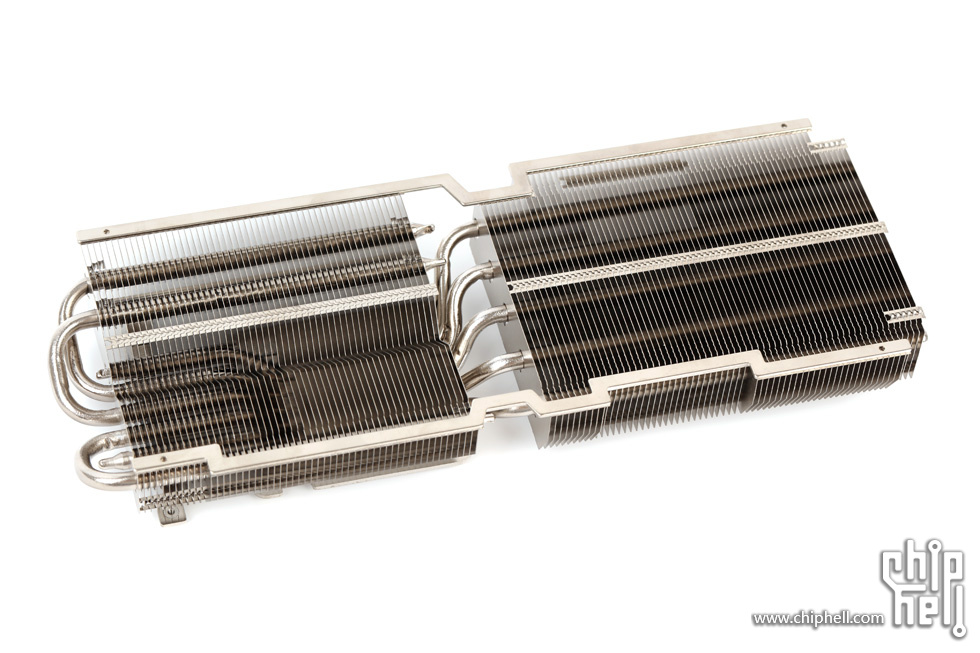

俯视和侧视角度可以更清晰观察整体结构和热管走向.

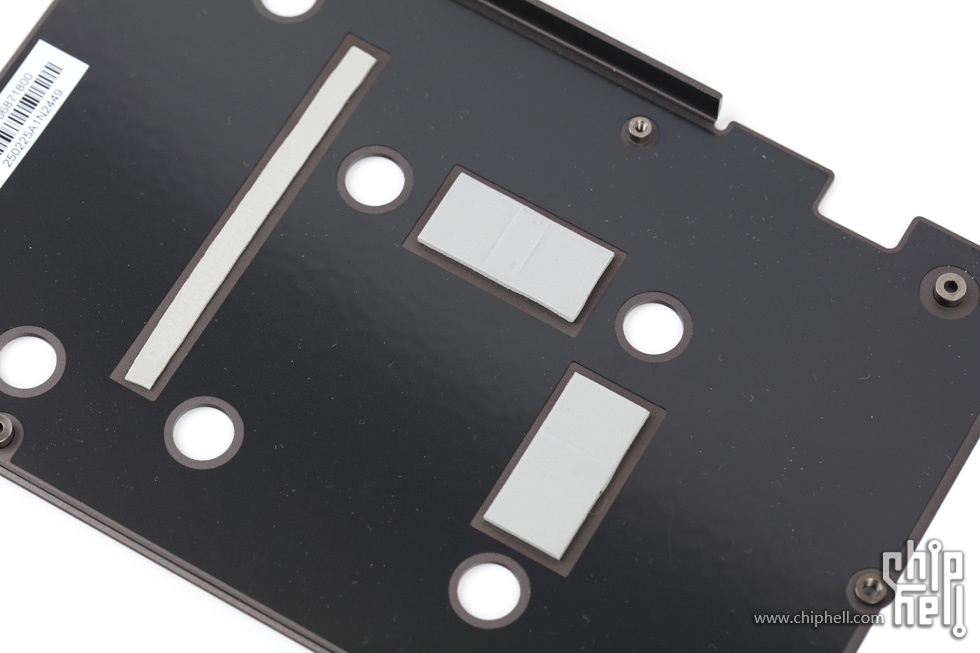

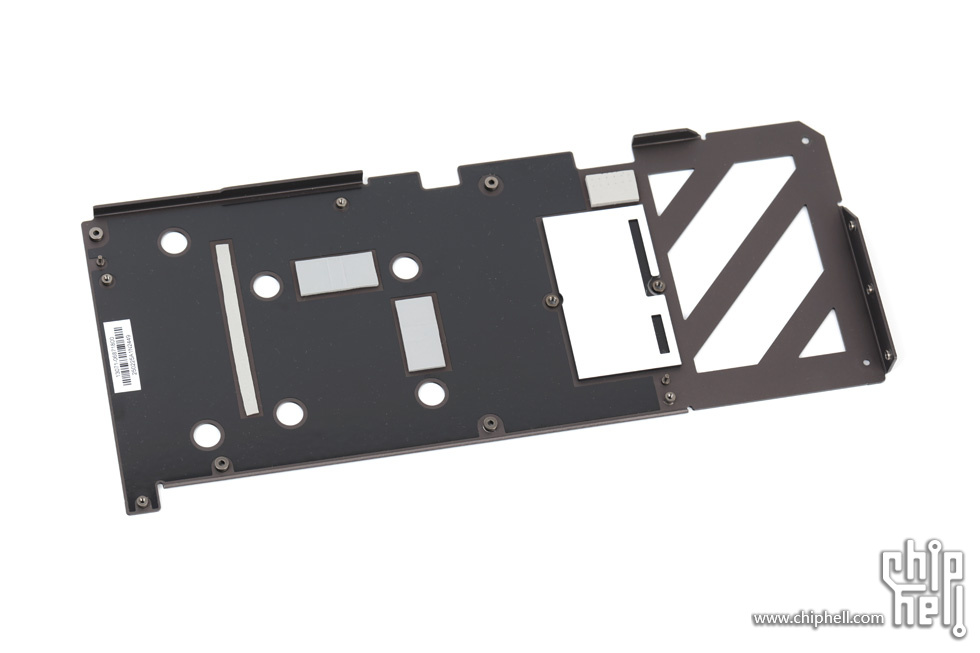

背板内侧.显存,供电以及电源接口位置都配有导热垫使背板辅助散热.

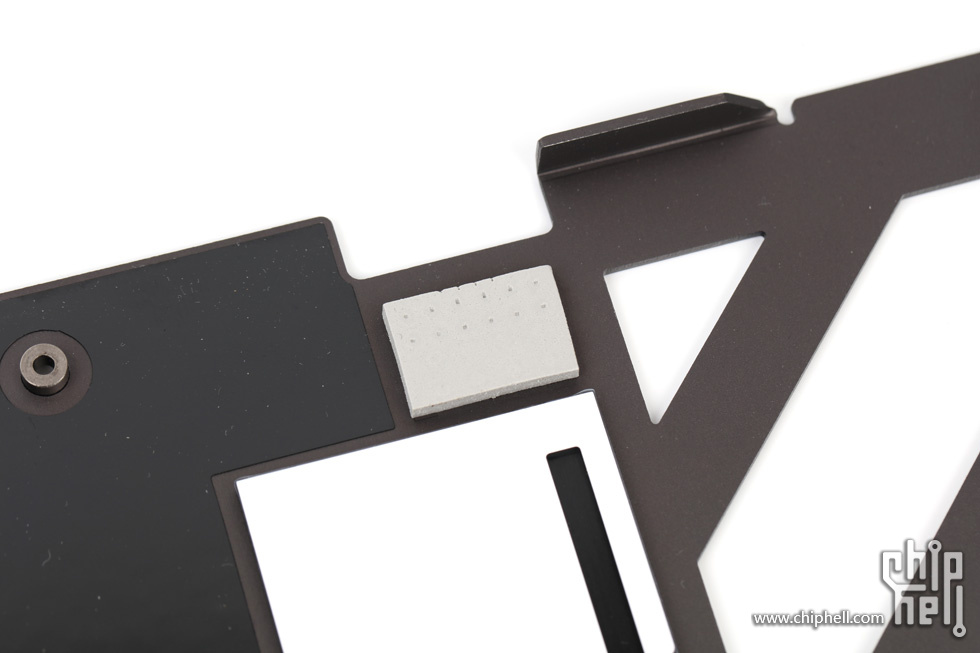

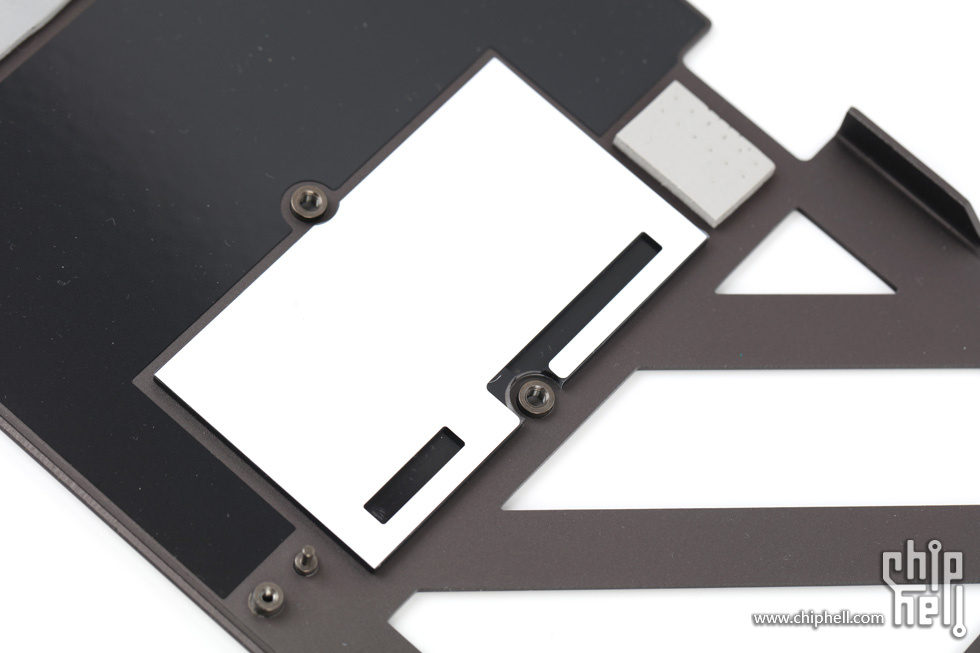

灯标位置背部贴有垫片防止漏光以保证观感.

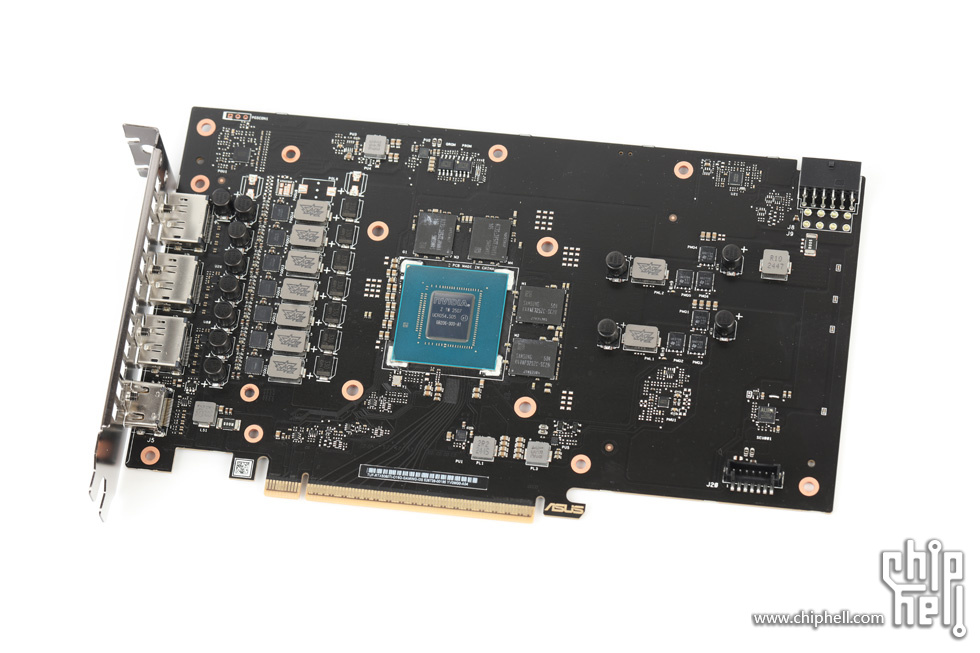

板卡正面.为了适配散热器固定特意加大了板型.

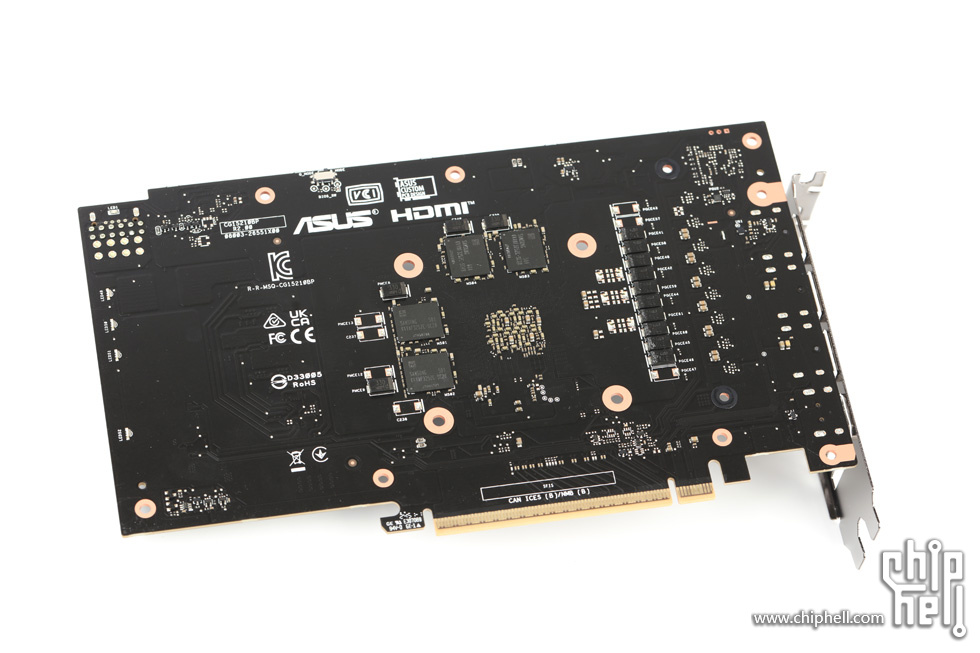

板卡背面.

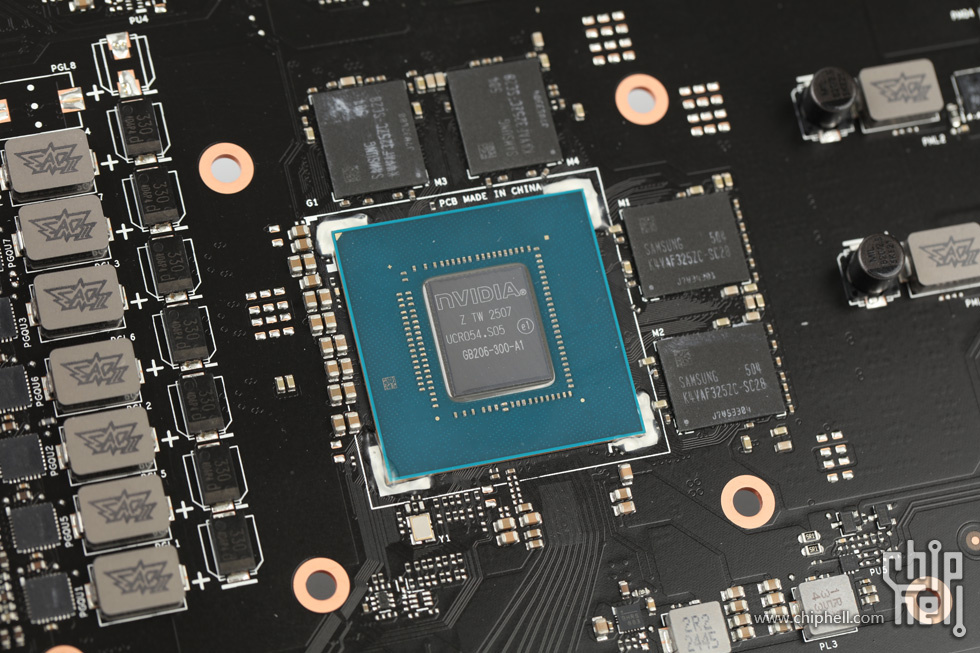

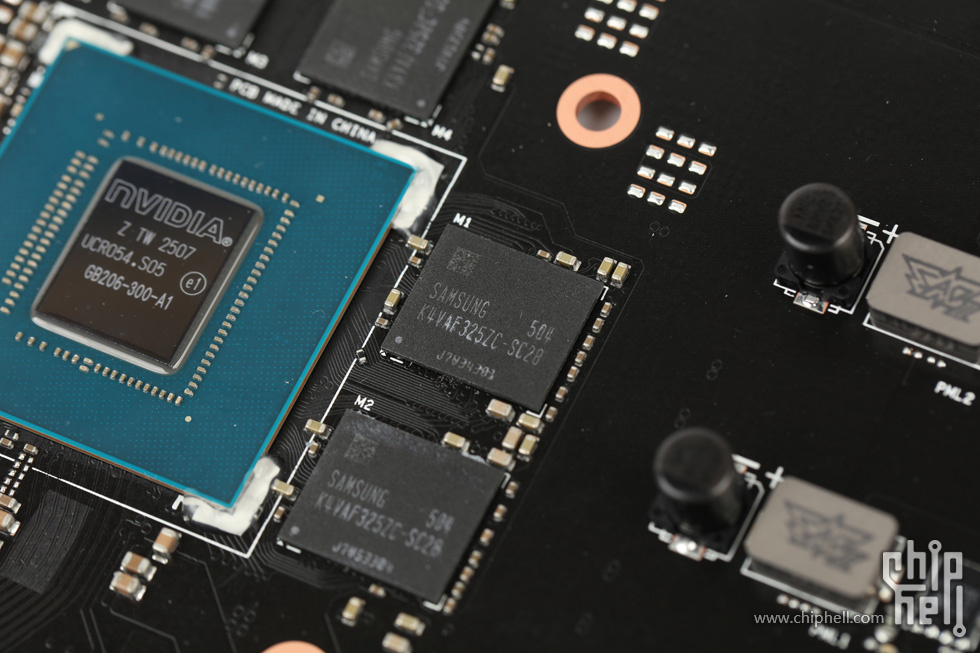

对应于GeForce RTX 5060 Ti的GB206-300 GPU.

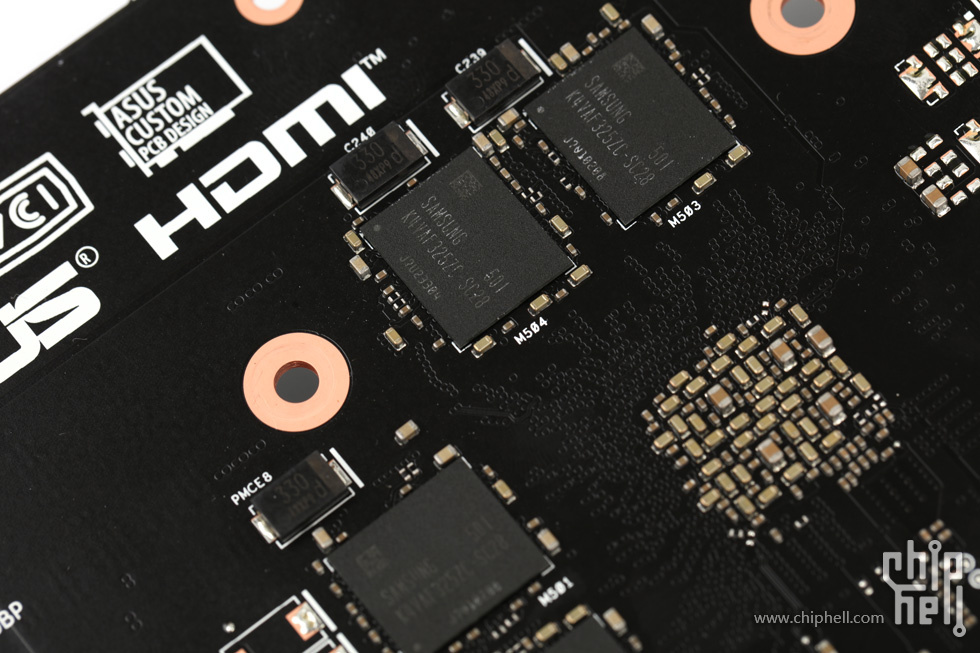

显存由8片Samsung 16Gb 32bit 28Gbps GDDR7颗粒以双面布局组成16GB 128bit 28Gbps的配置.

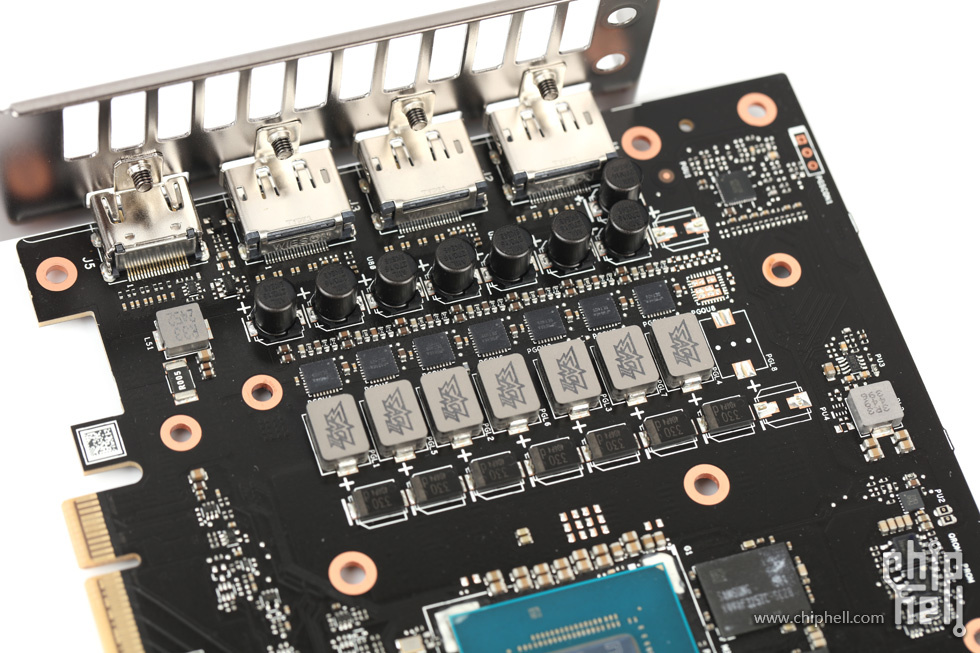

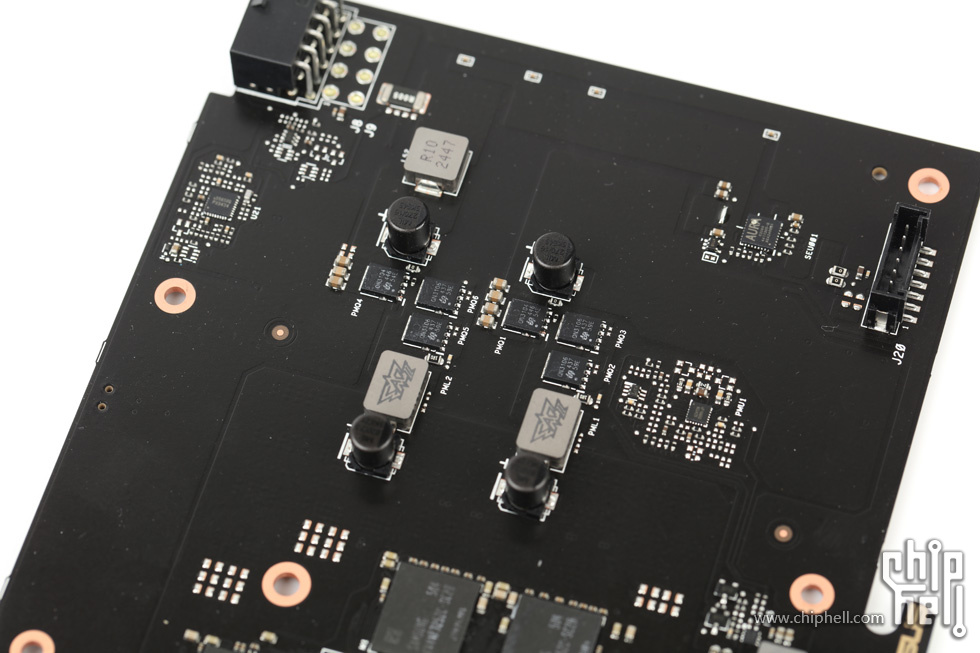

7相GPU供电和2相显存供电.

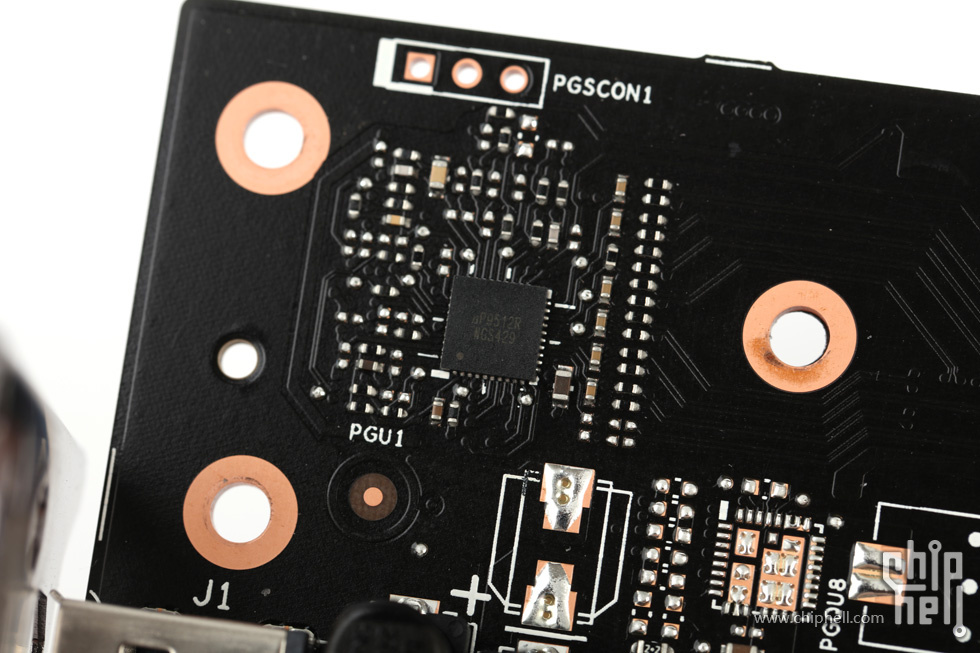

供电主控uPI uP9512R.

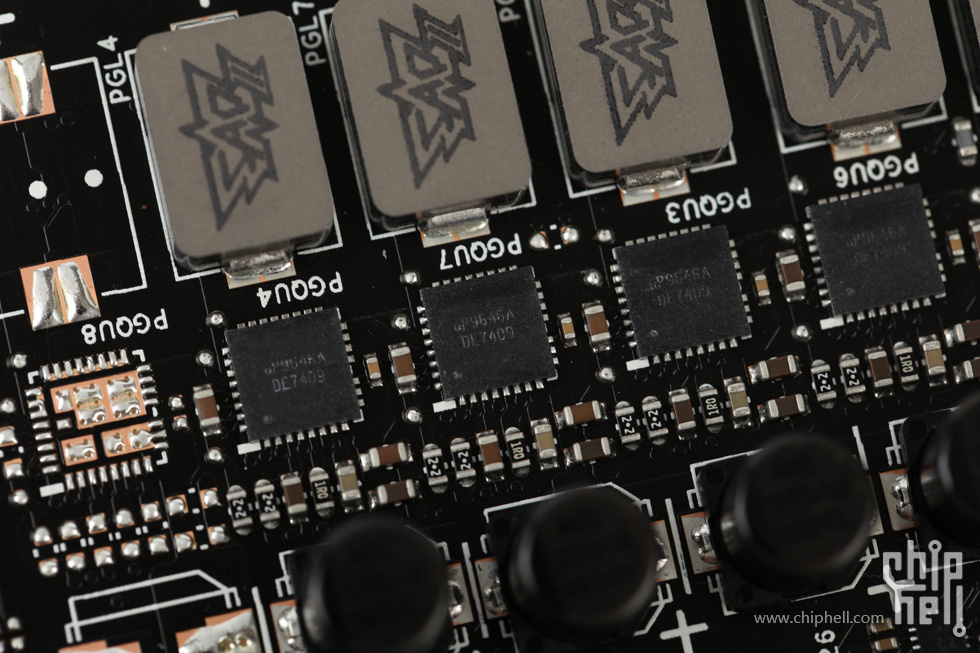

GPU供电每相搭配一颗uPI uP9646A DrMOS MOSFET.

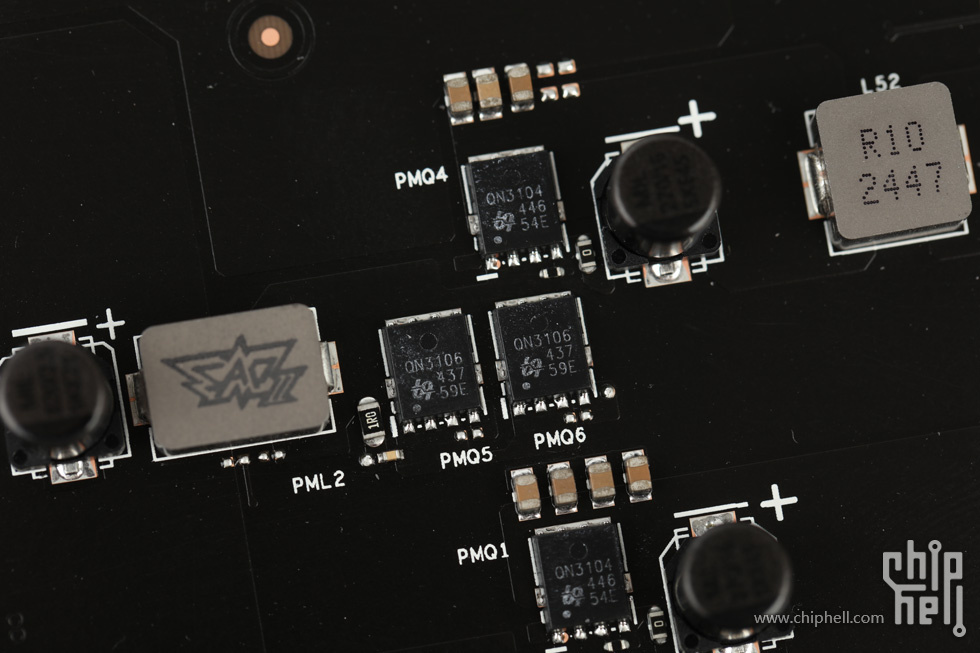

显存每相供电MOSFET为uPI QN3104 + 2* QM3106上下桥组合.

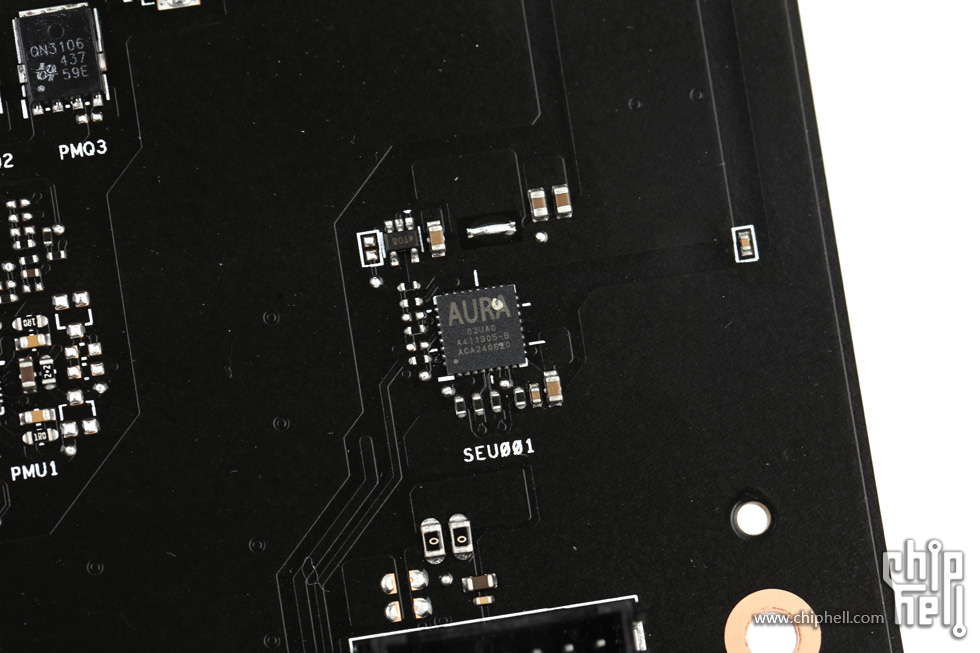

AURA灯控芯片提供RGB灯光同步控制.
|
