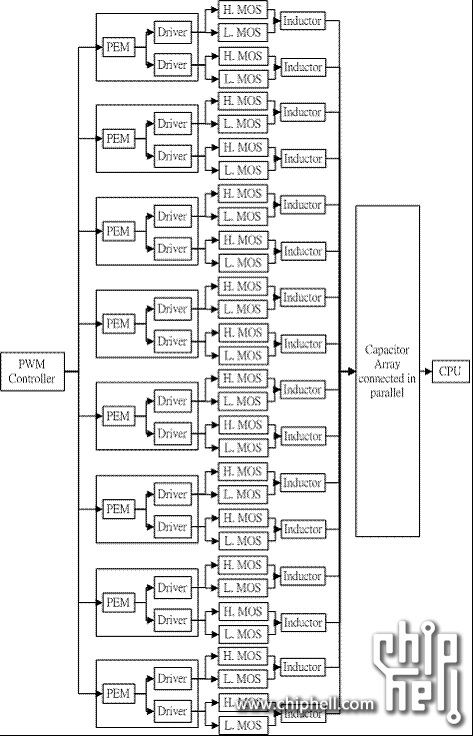

于是我问ASUS要来了供电电路图,大家可以清楚的看到,PWM出来之后并不是直接连接Driver和Mosfet,而是先经过了一个PEM,ASUS称之为"相数倍化芯片",这是电路图上面反映出来的,实际用料中ASUS是将PEM和两颗Driver整合到了一颗叫做ASP0A13的芯片中,也就是大家刚才看到PCB背部的8颗Driver. |
chris0202: 楼主你是才疏学浅了,一看你就是完全没有PCB布线特别是高速数字电路布线经验的人,想当然。信号线以45度角走蛇形线,固然能够在信号完整性和EMC方面取得一些兼顾 ...
