GIGABYTE GA-Z87X-OC Force 评测

2013-10-15 22:19| 发布者: nApoleon| 查看: 116604| 评论: 73|原作者: nApoleon|来自: www.chiphell.com

摘要: 技嘉有2个系列的主板是必须让大家过目的,一是已经为大家评测了的G1系列,另一个则是OC系列,前者针对游戏玩家,后者针对极限超频玩家,他们的渊源,还得从下面这张图开始说起~ ... ... ... ... ... ... ... ...
产品解析
接下来正式为大家介绍基于Intel Z87芯片组的Z87X-OC Force(以下简称Z87 OC)主板.

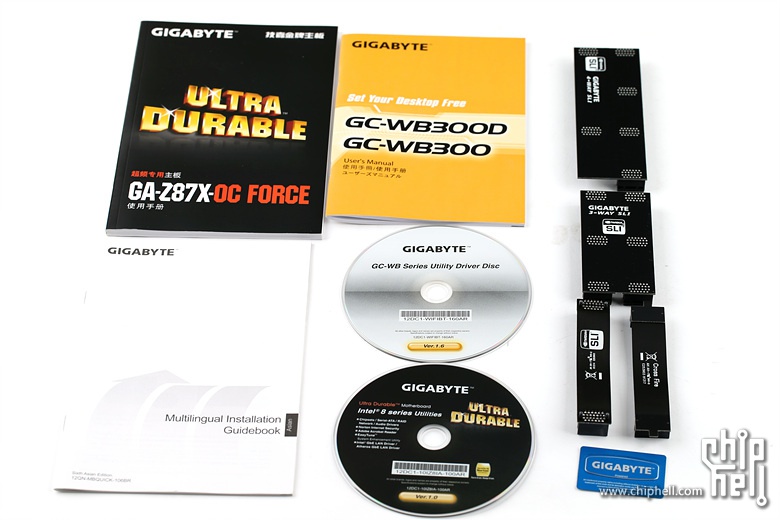

纸质附件一览.

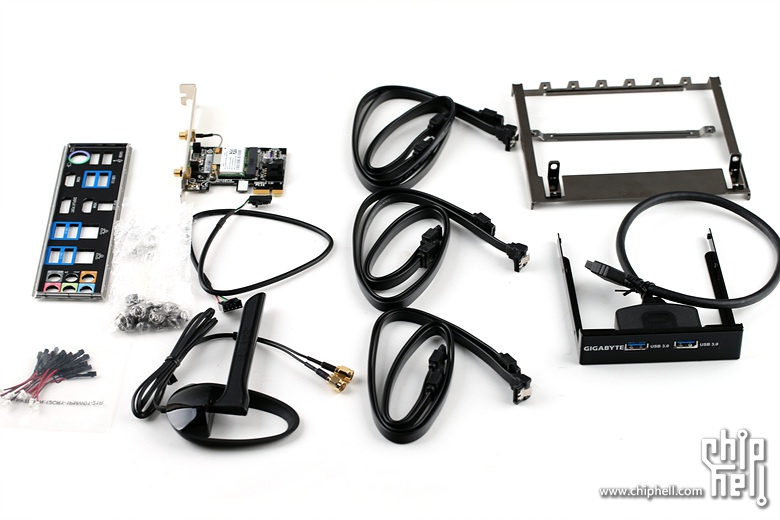

其它附件一览,右上角的为裸机用来固定PCI-E设备的支架,适合超频人士使用.

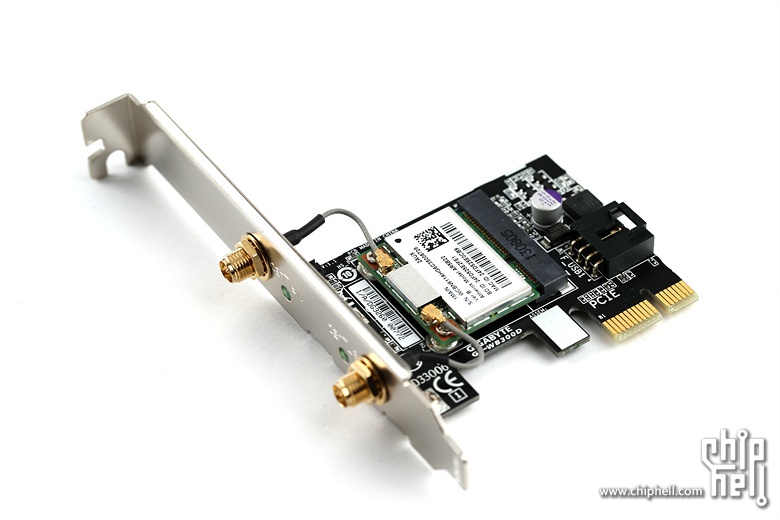

通过PCI-E x1试用的WIFI网卡.


这一代的Z87 OC依然传承了黑/橙的配色,当我第一次看到**OC系列首款产品的时候,我就觉得配色中包含了些许对于DFI的纪念.


PCB经过了黑化消光处理.

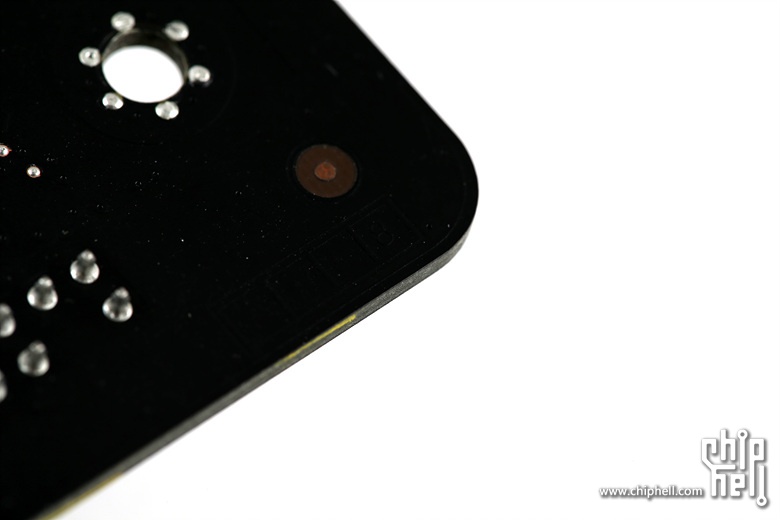

PCB层数为8层,看来把OC作为卖点的主板绝对在用料上不会吝啬.

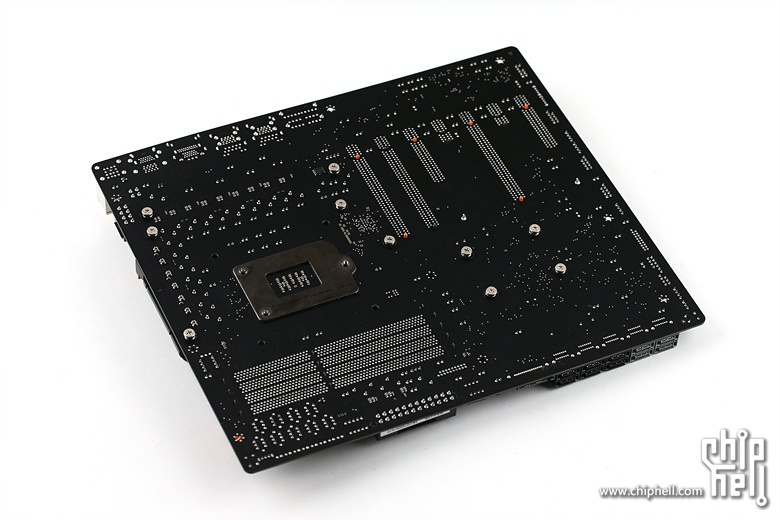

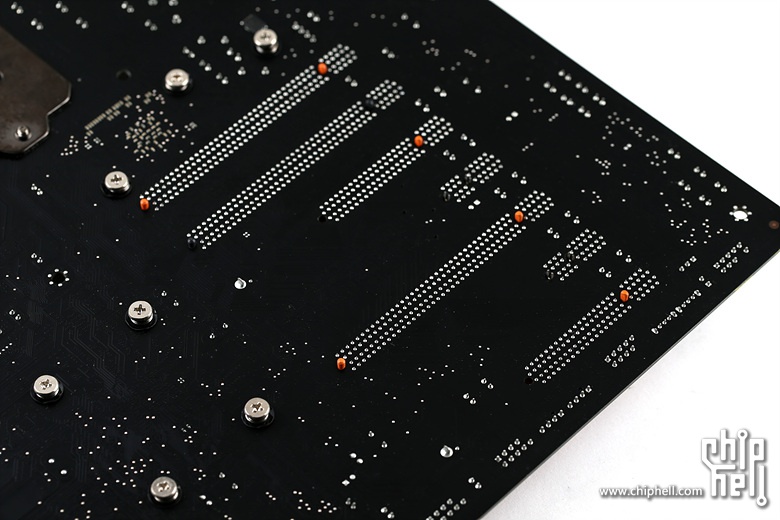

从PCB背部可以看到,共有3根PCI-E为x16,2根为PCI-Ex8.

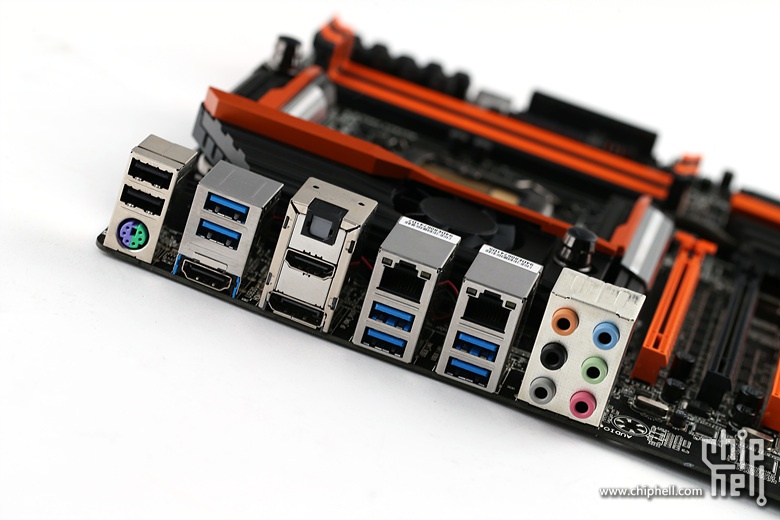

I/O接口从左到右分别为USB 2.0x2,PS2,USB 3.0x6,HDMI,光纤输出,HDMI,DP,LANx2以及音频接口.


散热器看似依然采用了热管全部串联起来,但其实不是.

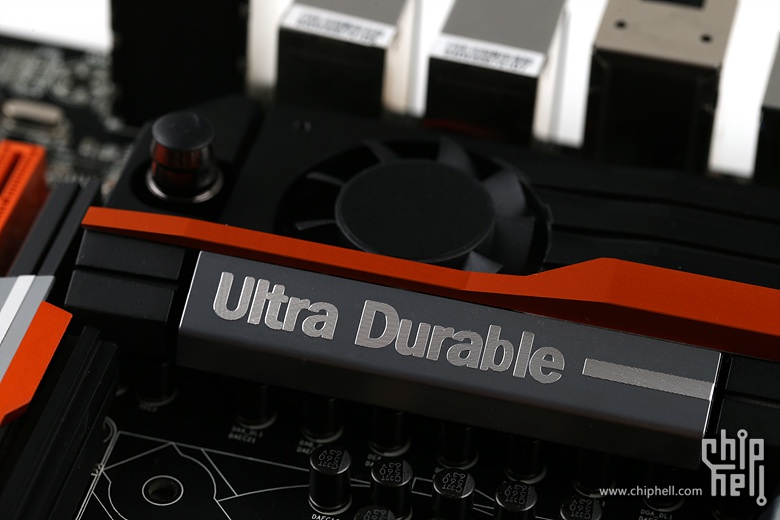

首先CPU供电部分的散热片,拥有主动式散热风扇.

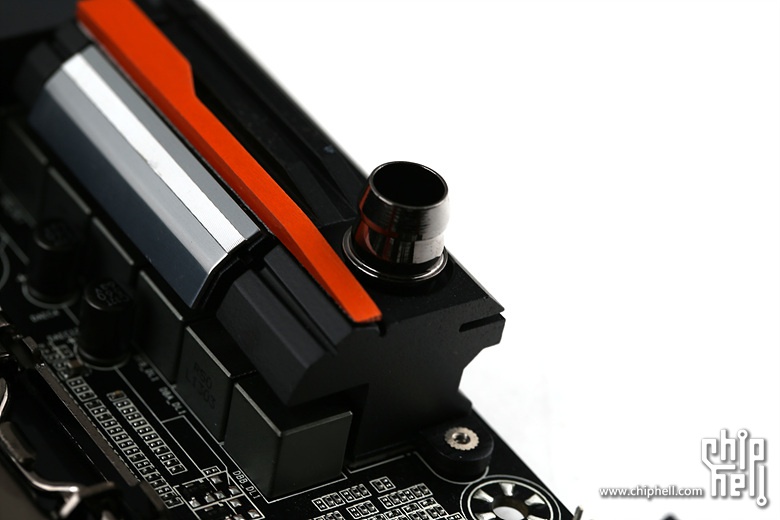

其次还可以看到用于水冷散热的冷头.

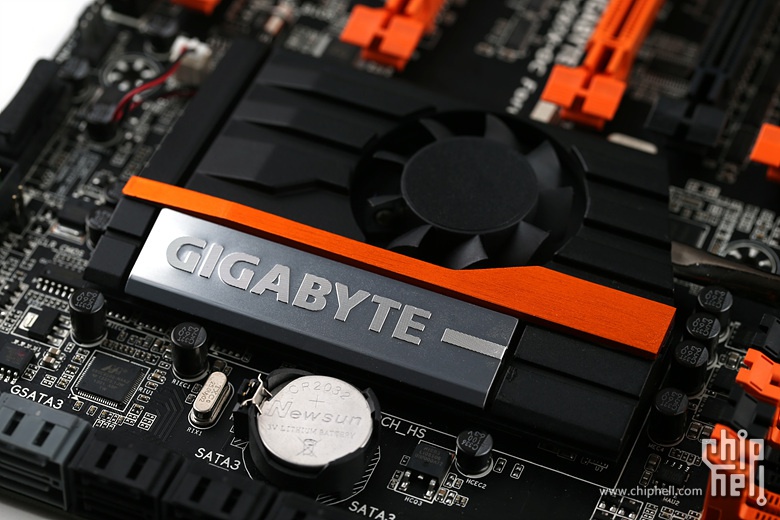

然后芯片组部分的散热片也有主动式散热风扇.

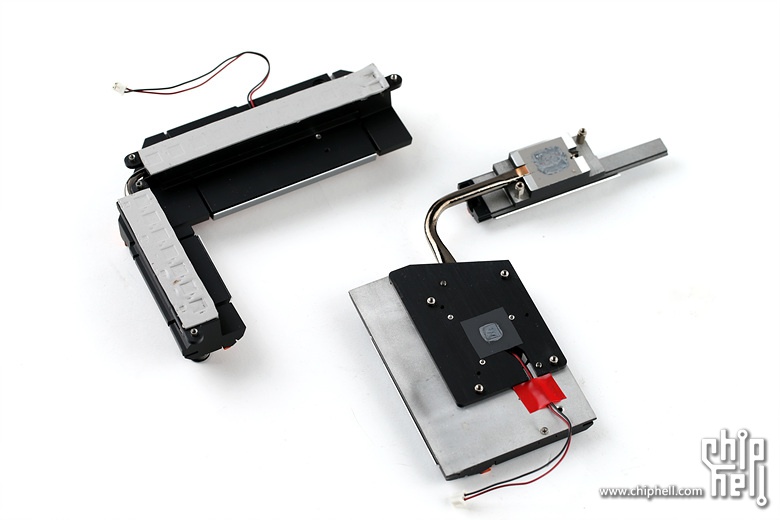

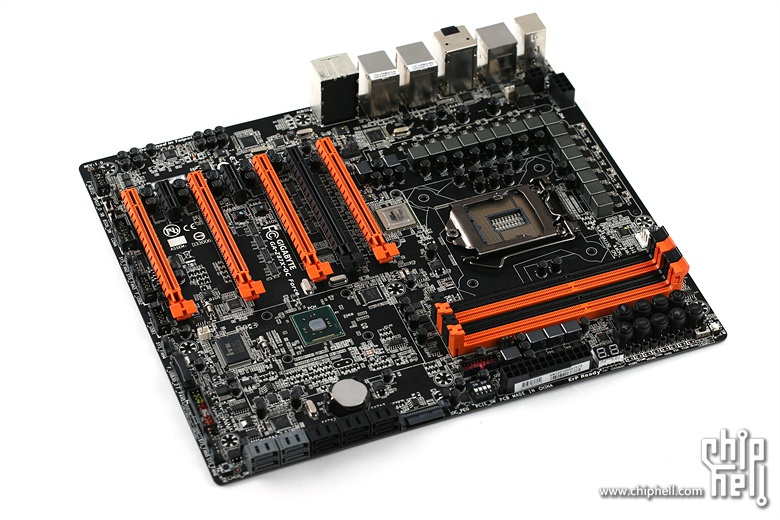

但拆下来才发现这次并不是一根热管把所有散热片全部串联在一起的.

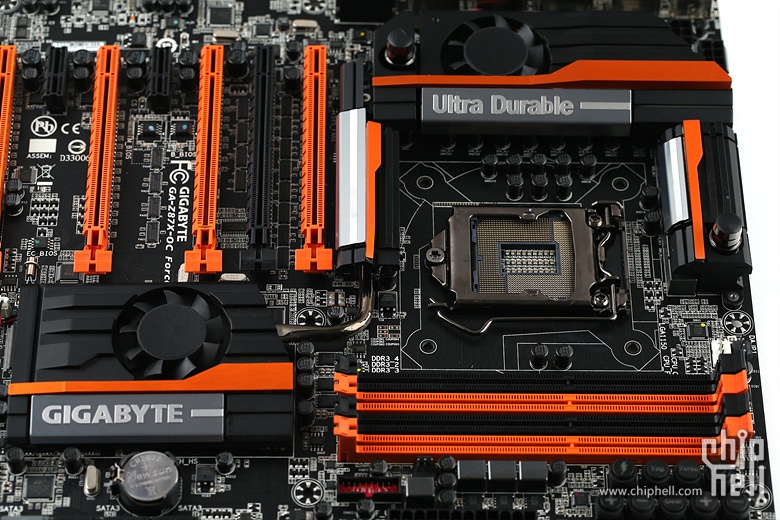

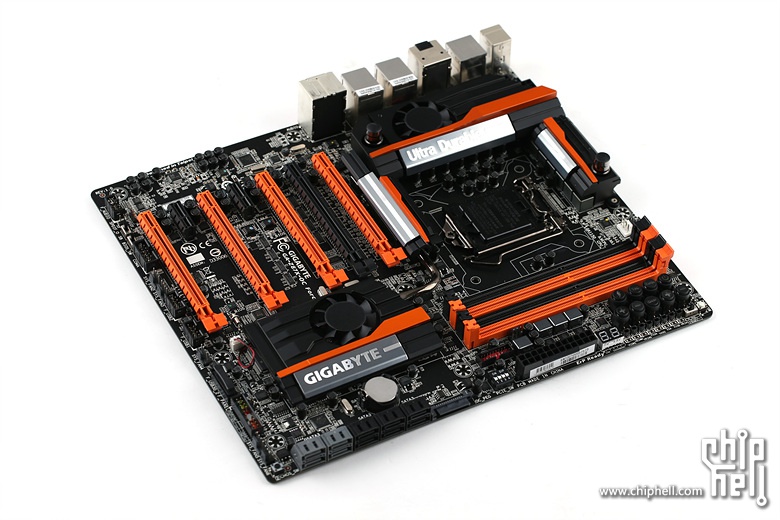

主板全貌.


Intel LGA 1150 CPU Socket经过了黑化处理.

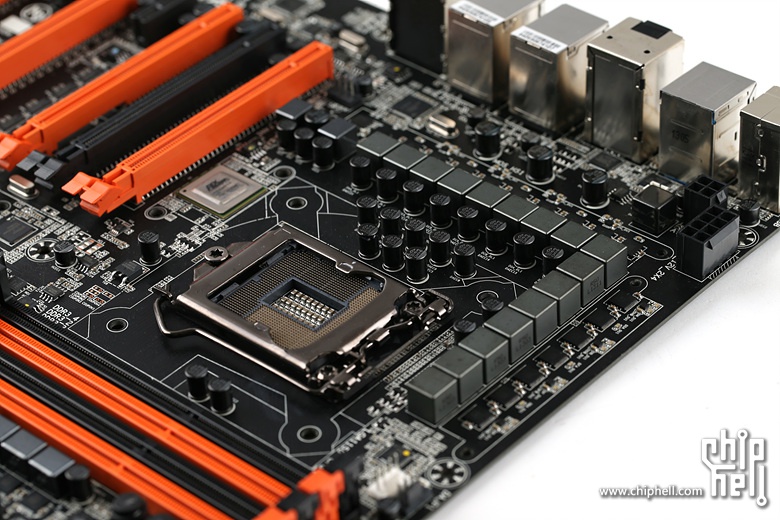

主板采用了16相供电系统,最大可支持60A的电流上限.

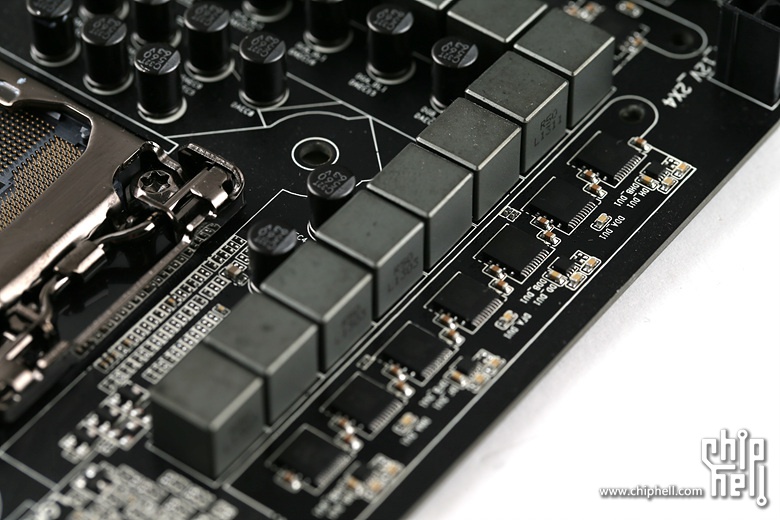

供电系统的用料一览.

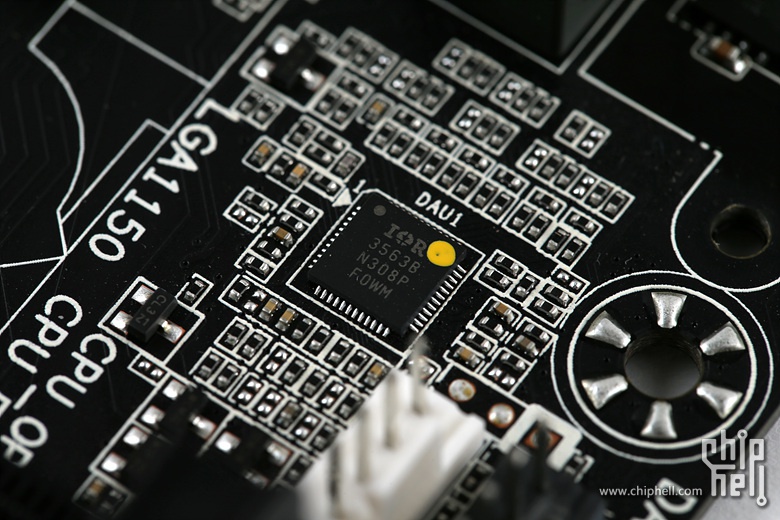

供电PWM芯片特写.


为了满足极限超频的需求,主板提供了8+4pin的CPU辅助供电接口.

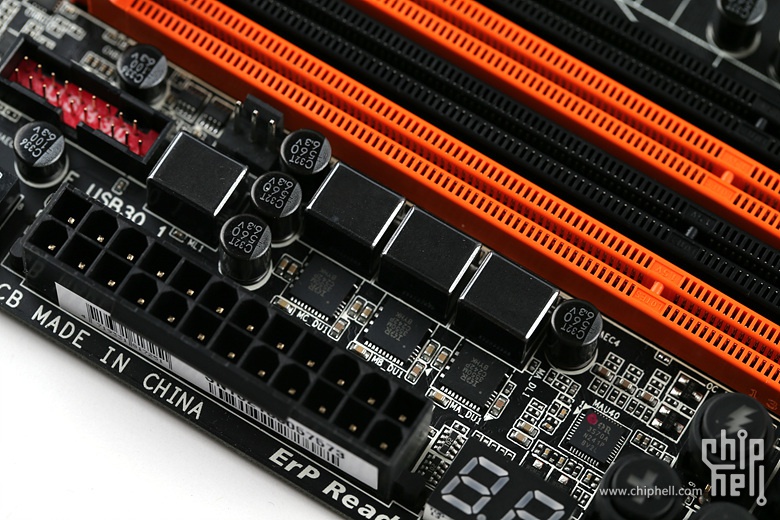

内存使用了3相供电.

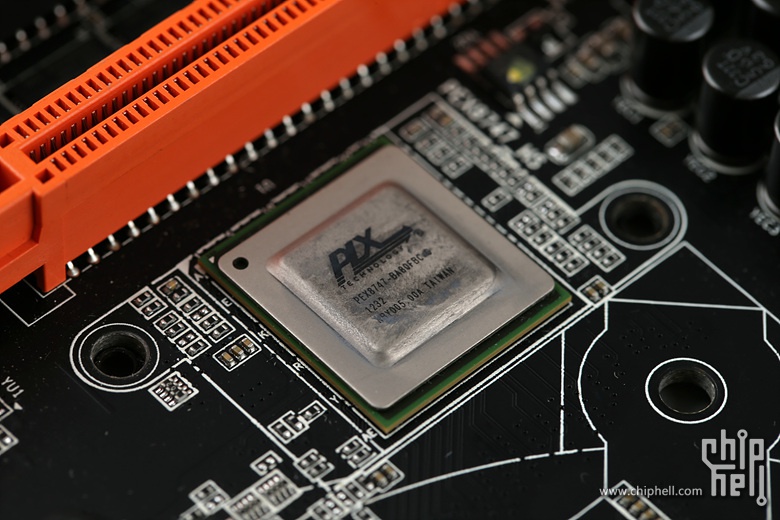

因为额外的PCI-E插槽支援,所以主板在以前北桥的位置加了一颗PEX8747芯片来增加PCI-E通道数量.

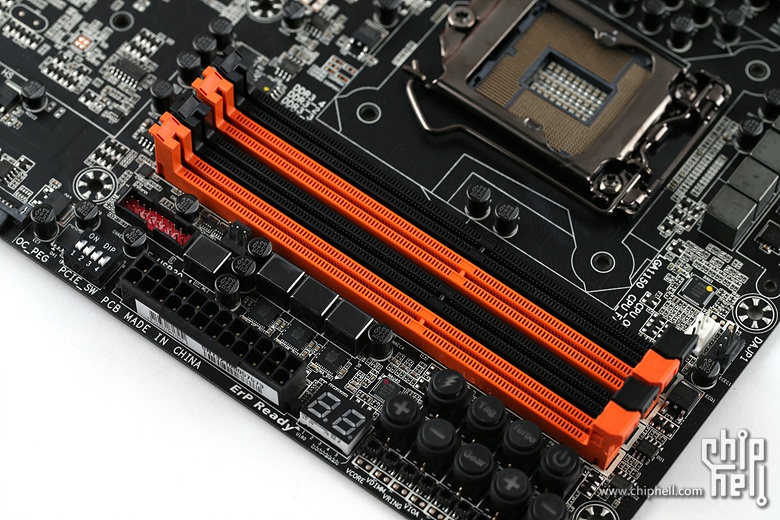

最大可支持DDR3 3000的内存插槽.

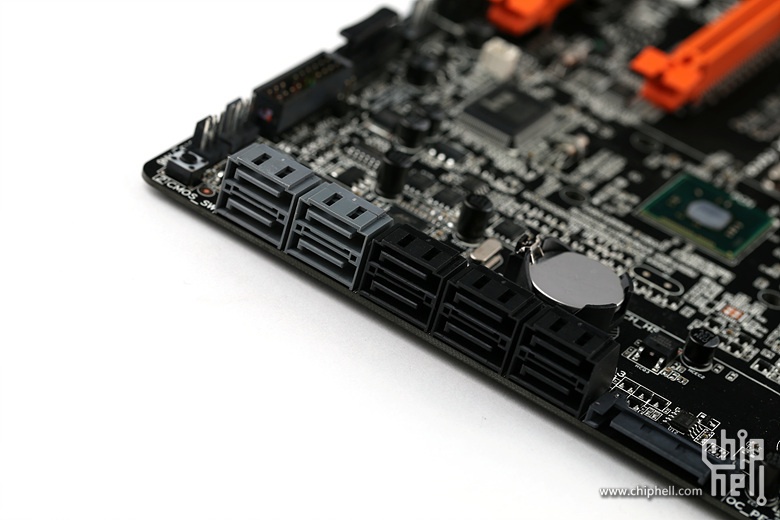

共10个SATA 6Gb/s接口,黑色的为Intel原生,灰色的则是通过桥接芯片获得.

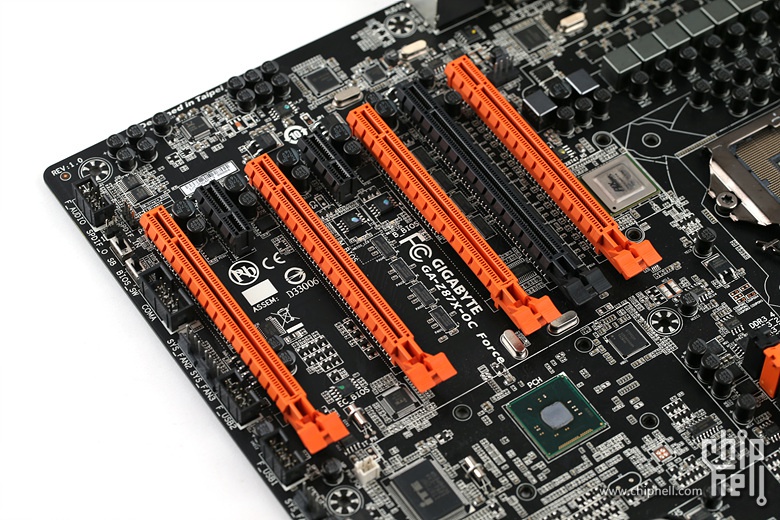

橙色PCI-E插槽为最多四卡Crossfirex或SLI时使用,另外还有一根x8的PCI-E插槽和两根x1的PCI-E插槽.
