刺激，技嘉主板突然烧了

A2305

别瞎猜，只要有原理图就知道是啥电源管理模块了

Miner

pp8848 发表于 2025-8-18 11:18
6，但是供电很强，6相直出，供电芯片是某个次旗舰主板同款

记得拒保嘉这款650早期是8层，后来缩到6？

可以抱的萝卜

Miner 发表于 2025-8-18 13:02
记得拒保嘉这款650早期是8层，后来缩到6？

这款一直六层

pp8848

pcinife 发表于 2025-8-18 11:55
会不会是水冷漏液？

水冷是全新开封的，开封了没几天，而且我切换了新平台也看过，没看到漏液迹象

pp8848

Miner 发表于 2025-8-18 13:02
记得拒保嘉这款650早期是8层，后来缩到6？

b650m里面，小雕是v1.0 1.1都是8，1.2之后都是6，冰雕全是6，电竞雕是8，其实我这个ds3h是1.0，啸叫非常严重，但是测试板，我也无所谓

zhjook

可以抱的萝卜 发表于 2025-8-18 11:56
DDR5内存供电都是在内存上的，瞎扯啥主板

内存上的  调控 芯片 ， 主板上的 是供电

topway

主板上烧坏的是:   DDR5内存5V供电芯片, 位置: MAU1 ,  DC-DC电源芯片型号：RICHTEK(立锜)  RTQ2822AGQVF

芯片规格书如下:
https://item.szlcsc.com/datashee ... koFGAxBCw0IHA%3D%3D

可以抱的萝卜

zhjook 发表于 2025-8-18 13:53
内存上的  调控 芯片 ， 主板上的 是供电

DDR5吃的是主板通用的5V供电，和硬盘/USB共用的，所以原因也有概率是其他硬件导致

pp8848

topway 发表于 2025-8-18 14:03
主板上烧坏的是:   DDR5内存5V供电芯片, 位置: MAU1 ,  DC-DC电源芯片型号：RICHTEK(立锜)  RTQ2822AGQVF
...

大佬！，竟然是ddr5的5v供电，真见鬼了，怎么这里烧了

VariedValiance

幸好没把5090带走

topway

pp8848 发表于 2025-8-18 14:10
大佬！，竟然是ddr5的5v供电，真见鬼了，怎么这里烧了

可能拔插DDR5后，开机5V供电芯片启动期间电流冲击切换烧坏了。

Hoax

hans_marke 发表于 2025-8-18 10:39
技嘉 B560m AX PRO 崩掉过2块硬盘，不过是我脑子抽了换了电源没换SATA的电源线，通电眼看着SATA线冒烟糊了 ...

什么意思？电源换了，SATA电源线线序定义不一样，烧了硬盘？那不是和主板无关吗？

inman2008

卧槽，太悬了。5090快发我测一下，测好还给你

nickywin

之前有片z390i也是这个位置附近着火，做nas的机器，好在只是带走板，其他的都没事。拆开才知道着火，线都糊了，上月回国问了一圈都没人修。

pp8848

topway 发表于 2025-8-18 14:42
可能拔插DDR5后，开机5V供电芯片启动期间电流冲击切换烧坏了。

恩，这个可能性最大，agesa最终还是个黑箱，也不好说为什么会切换成这样

pp8848

nickywin 发表于 2025-8-18 15:15
之前有片z390i也是这个位置附近着火，做nas的机器，好在只是带走板，其他的都没事。拆开才知道着火，线都 ...

哈人，你这个看起来是电容烧了

zhjook

可以抱的萝卜 发表于 2025-8-18 14:10
DDR5吃的是主板通用的5V供电，和硬盘/USB共用的，所以原因也有概率是其他硬件导致 ...

内存和 USB    硬盘 共用 5v 不可能 ，必须是独立的， USB ， 风扇 ，硬盘 等带电机 和高频噪声会 给内存供电 带来巨大的噪声干扰 ，所以 ，内存   CPU  ，南桥  等 高优先级的都是 独立的  dc dc 转换+滤波 ，避免输入性 噪声 的干扰

可以抱的萝卜

zhjook 发表于 2025-8-18 16:14
内存和 USB    硬盘 共用 5v 不可能 ，必须是独立的， USB ， 风扇 ，硬盘 等带电机 和高频噪声会 给内存 ...

我之前微星B550 CARBON，雅浚的CPU风扇启用PWM后内存高频就卡自检，难道因为是共用的关系？

zhjook

可以抱的萝卜 发表于 2025-8-18 16:27
我之前微星B550 CARBON，雅浚的CPU风扇启用PWM后内存高频就卡自检，难道因为是共用的关系？ ...

那个不一定， 你去 看主板  各种 供电，每一个 电感 后面  都 独立的 供电dc dc 转换出来的，不会直接  取  主板 从 24pin 或12v 来的电直接用，你那个情况  不公共供电问题，可能是共 gnd了，gnd 也会传干扰，pwm 是高频 方波， 靠占空比 来调节 （从直线的 线性电压（DC模式）变成 不连续 的  脉冲 供电） ， 一些特殊电机  电机的转动也会产生低频杂波通过导线 进入电路，如果 滤波  不干净就会造成影响


音频电路 甚至 要 给 地线做隔离，就是你看到主板上 声卡 旁边 的分割线

zuochen

grqj52 发表于 2025-8-18 11:01
看起来是被fe的直上灌风把mos管吹爆了？

这点热风还到不了管子的设计工作温度上限呢呢，一般只能电穿

trashgod

这个位置看封装貌似内存供电管理芯片，换一个试试看

rwas

nekotheo 发表于 2025-8-18 11:00
我上次炸mos是8800GT 512MB

8800gt公版，嫌散热差了用了那个像菊花一样的散热器，显存自己贴的纯铜散热片，时间久了老掉，当时不懂，用502粘，你没看错，502粘纯铜散热片到显存上面，用了一两年显卡挂了，检测是显存挂了

pc_based

STREACOM BC1测试架，好东西，我也拿来长期当机箱用。。

trashgod

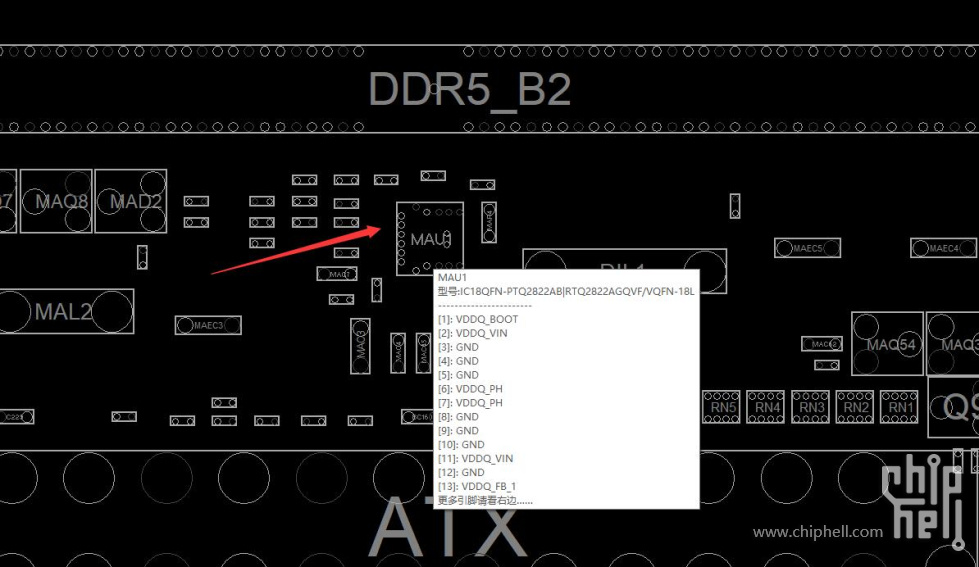

我这里有技嘉b650m-ds3h的电路点位图，这个芯片型号是：IC18QFN-PTQ2822AB|RTQ2822AGQVF/VQFN-18L

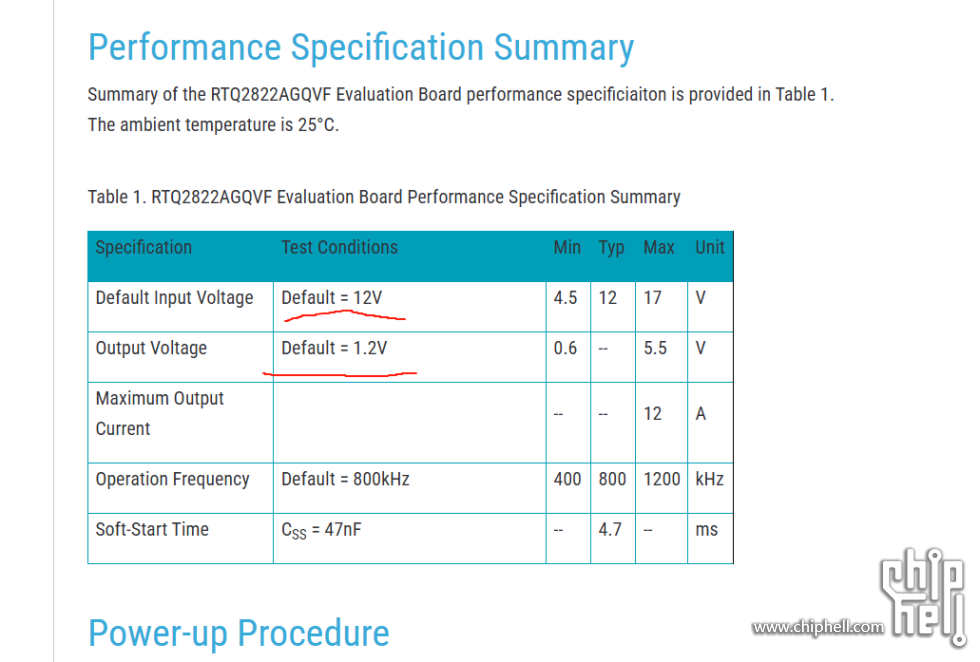

应该是DC-DC转换，最大电流12A，供电芯片。默认输出1.2V。

the RTQ2822A is a high-performance, synchronous step-down converter that can deliver up to 12A output currentvwith an input supply voltage range of 4.5V to 17V. The device integrates low RDS(ON) power MOSFETs, accurate 0.6V reference and an integrated diode for bootstrap circuit to offer a very compact solution.

RTQ2822AGQVF Step-Down DC-DC Converter VQFN-18L
https://www.richtek.com/Design%2 ... 822AGQVF?sc_lang=en
