一直觉得外置冷排是一个非常不优雅的东西，原因如下：
1、不能在电脑上对风扇和水泵进行调速
2、不能随着电脑开关机一起启停
3、如果想解决1和2，必须得从机箱里拖至少8根线（调速、测速、供电、地线各2根），这8根线很难固定在机箱上只能拖着尾巴

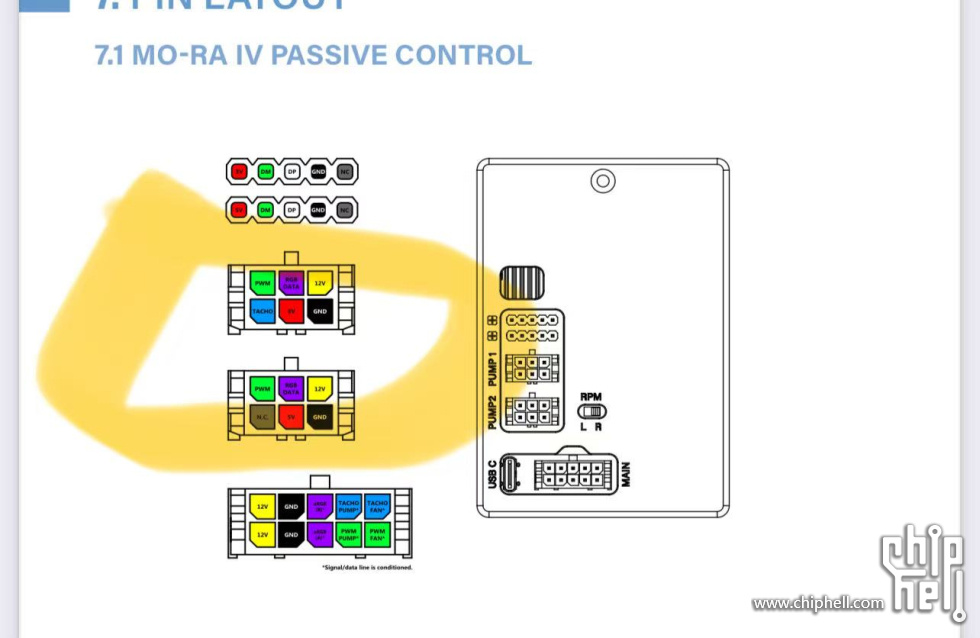

直到我看到了watercool的mora4，通过一根10p的mx3.0公对公，和一个固定在pcie挡板上的10p接头将机箱内的信号和供电引出，连接到外置冷排上的一个控制器上，再从控制器上引出风扇、水泵的调速和供电，以及RGB信号，相当优雅。
那么代价是什么呢？

1400的售价，加上必须得搭配watercool自家的冷排使用，全套下来得小1w了。。。

当然，觉得贵是我的问题，可问题是，当我东西拿到手的时候我懵了

虽然外面的外壳勉强算精致，但是里面的PCB光秃秃的，元件和走线少的可怜，配的线材没有拍图片，差不多就类似10年前廉价电源线的蛇皮网线（这高贵的德国工艺）
抛开绑定的冷排套装不谈，这玩意真值1400吗？我想如果国产的话，感觉在把前面的1抹掉，都足够了。。。

于是我突发奇想，为什么不自己做一个呢？说干就干，立马开始学pcb设计和3D建模
然后经过一段时间的折腾，我的第一感觉就是，这种最简单的pcb就是连线。。。有手就行的水平（越来越感觉我花1000多买这集线器不值了），然后终于有了点小成果


最中间的是最主要的集线器，考虑到一般的冷排（480/560）风扇不超过4个，所以在左边留了四个串联风扇接针，第一个接针带测速，并且加了一个三极管做PWM信号的放大；最右边的风扇接针留给了水泵，可以单独调速/测速。另外每个接口都并联了一个电容，虽然我没感觉电容有啥用，但是我看市面上的集线器大多都会并联几个电容，所以也象征性的加几个 。输入接口方面，和watercool一样，都选择了MX3.0的接口，只不过为了集线器做薄一点，我选择了单排的1*6p，分别风扇和水泵的调速和测速，外加一组12v和GND。螺丝孔位适配EK的90度水泵支架，可以装在支架的下方的空位，貌似BY的通用支架也可以用，基本可以做到通用

下面的是两个对向的MX3.0 2*3的6p接口，可以适配pcie挡板com口的螺丝孔位，其实也可以直接用串口，但是怕串口承载不了太高电流

上面的那个长条是480冷排侧面的风扇一分四，很常规的东西，没啥好说的，唯一不优雅的点在于只能通过双面胶粘贴，还没有找到一个可以完美固定的方式


嘉立创白嫖的板子


焊好长这样 第一次焊接


装在支架上长这样


重新打了个外壳，黑色的看着舒服多了


搓线，为了线可以细一点，四根信号线用24awg，12v和GND用22awg，同时也尝试一下用串口


完工


480冷排和风扇还没买，先用手上有的破烂先试试


目前看来功能一切正常，机箱内通过大4P供电，连接主板分别对风扇和水泵进行调速，机箱外从PCIE挡板引出一根总线连接集线器
除了外观比较丑、没有rgb以外，基本可以达到watercool一模一样的效果。
长期使用的稳定性和可靠性方面，还有待验证

至于成本嘛。。白嫖的pcb折算成钱，再加上杂七杂八的元件


70块钱不到 这还是没有量产压低成本的情况
外观是糙了点但是考虑到20倍的差价

先折腾到这，等啥时候有空了，把480冷排和风扇买齐了，再来更新吧
