产品解析
外包装仍是一贯的ProArt经典黑金包装.

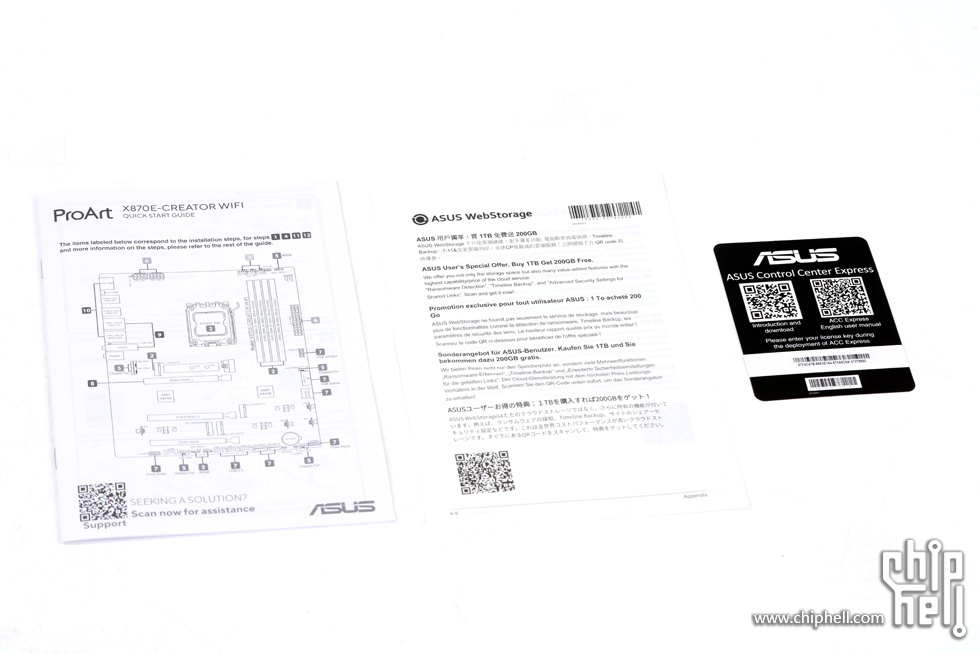

附件:简化版说明书,ASUS WebStorage网盘宣传页,ASUS Control Center Express管理软件序号卡.

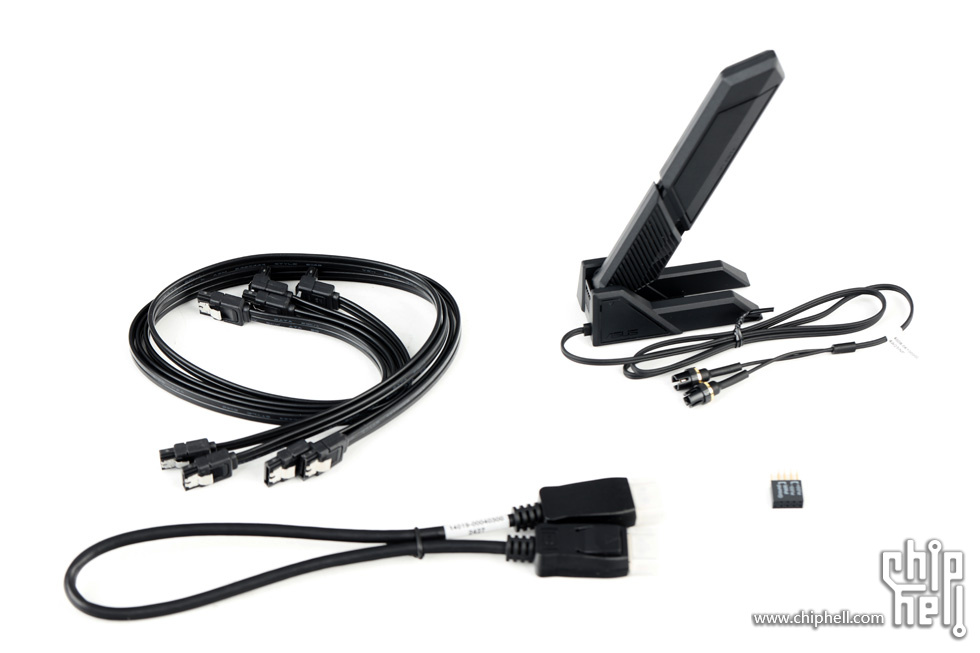

四条SATA线,一条用于DP-in连接的短DP线和一个机箱面板接线座,以及采用快拆端子的无线网卡天线.

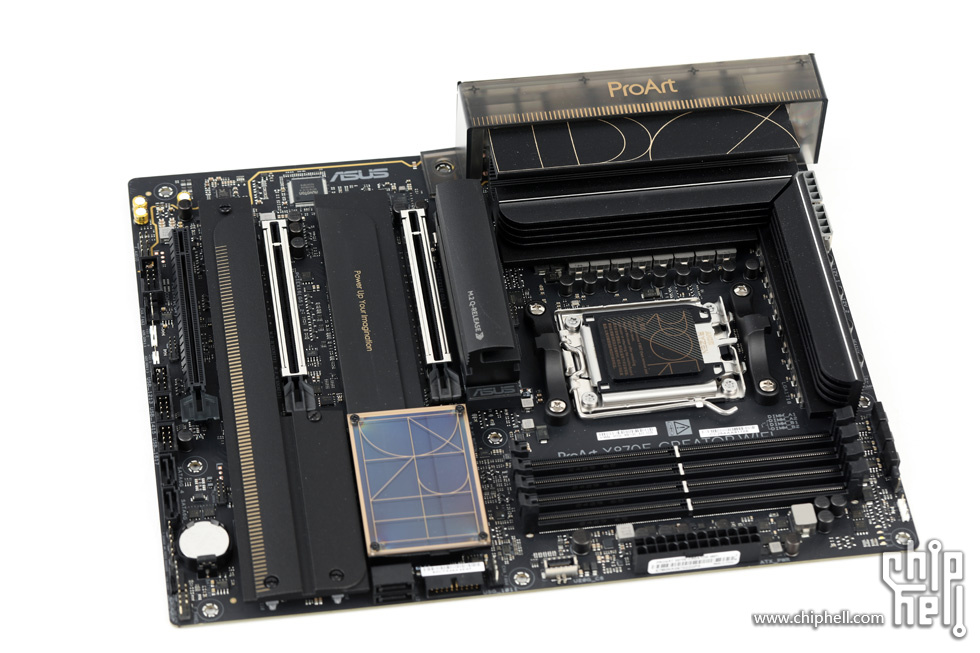

主板正面.整洁大气的黑金搭配设计.

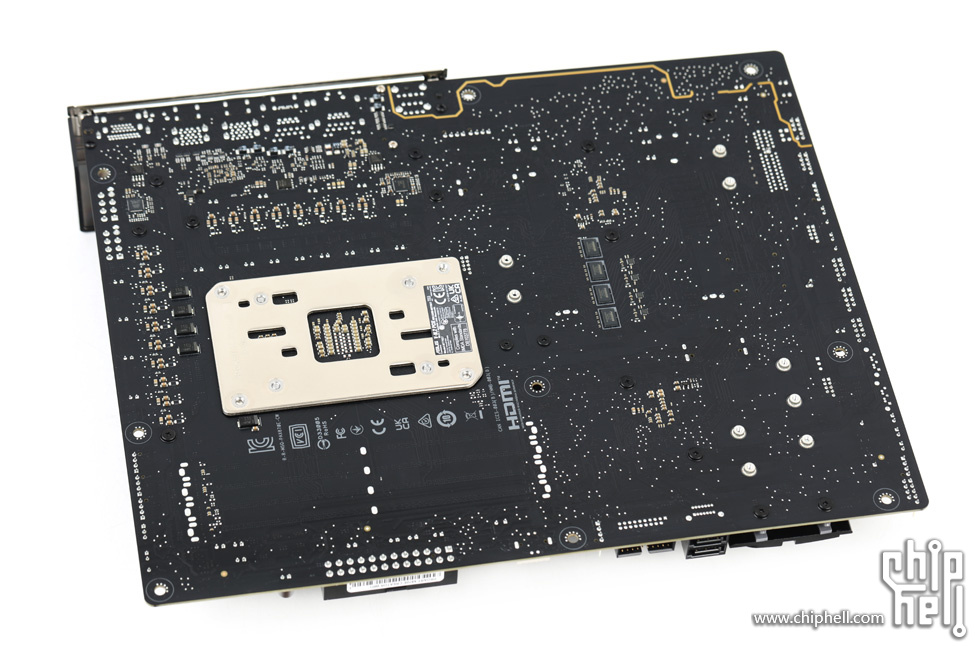

主板背面.

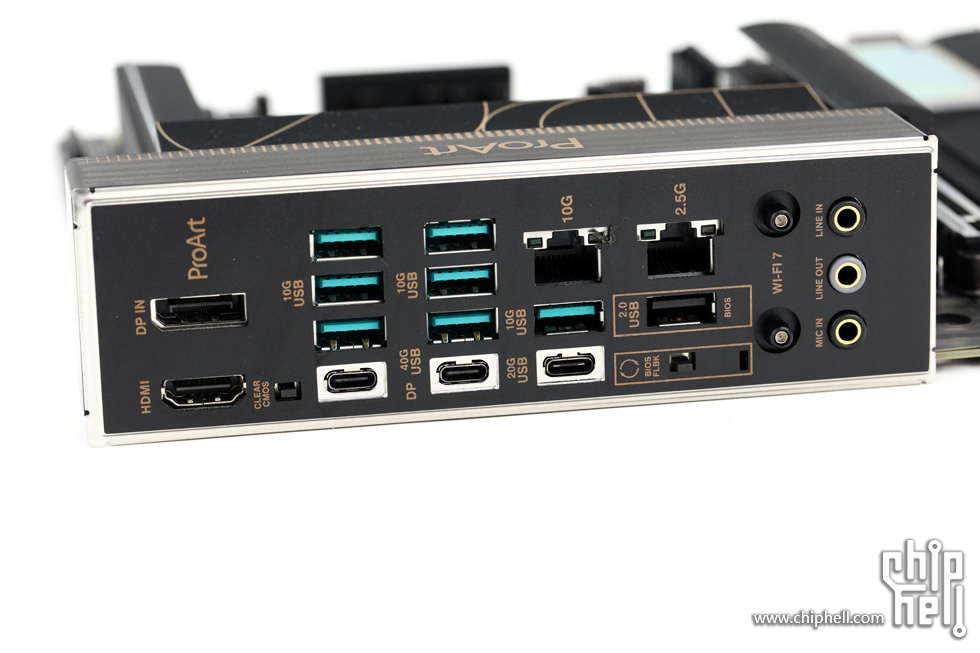

背部接口:7个USB 3.1(10Gbps), 一个USB-C 3.2(20Gbps),两个USB4(40Gbps),一个USB 2.0.一个核显输出的HDMI 2.0,一个配套USB4的DP in,三个3.5mm音频口,一个2.5GbE网口,一个10GbE LAN网口,一组快拆天线接线端子,此外还提供了Clear CMOS和BIOS Flashback按钮用于重置BIOS设置以及无CPU更新BIOS.

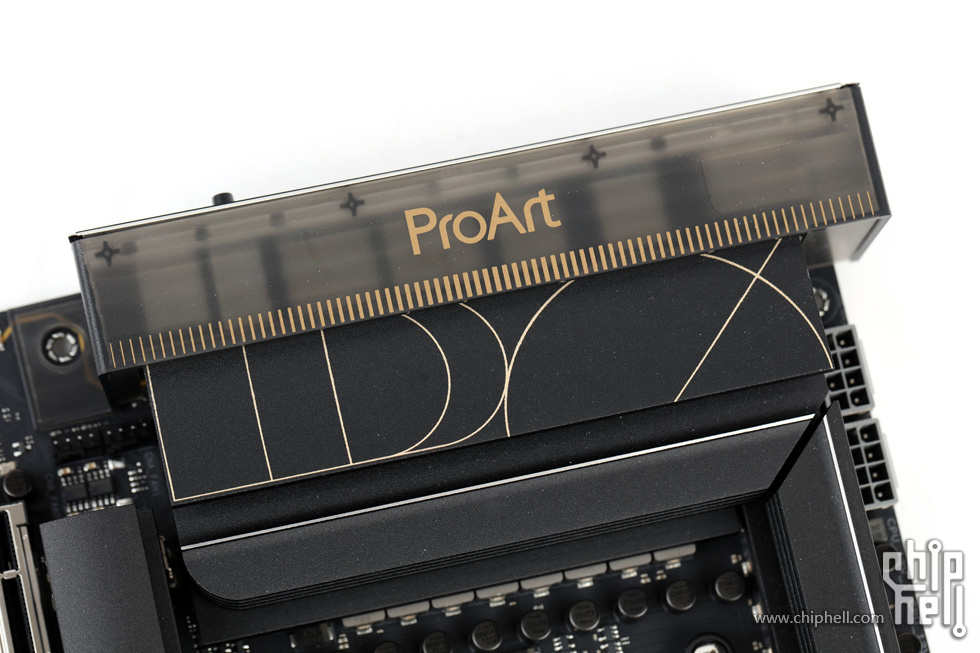

印有金色的ProArt Logo和标尺风格装饰线的半透装饰外壳.

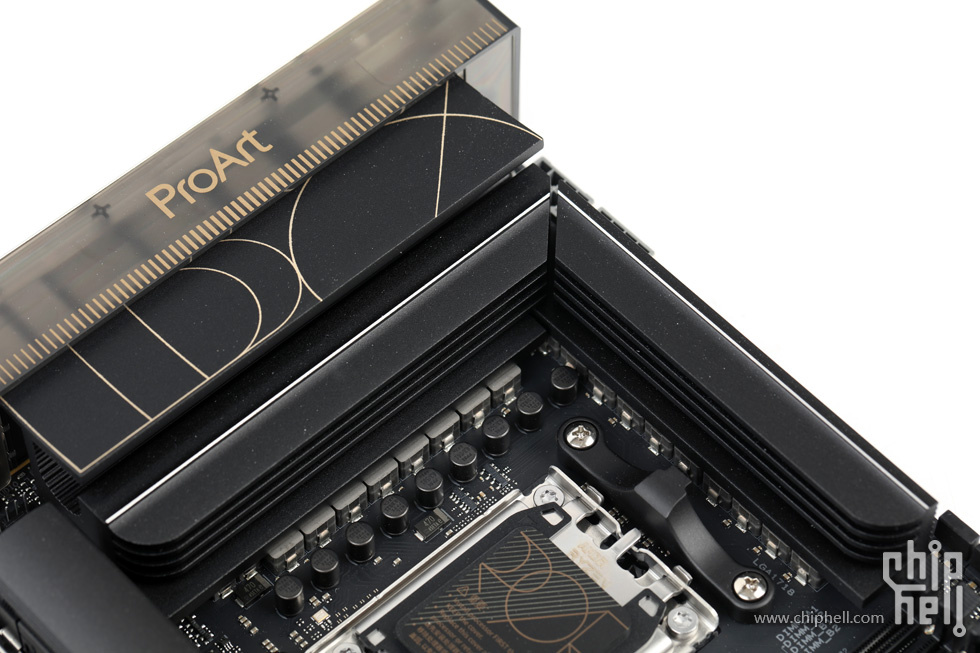

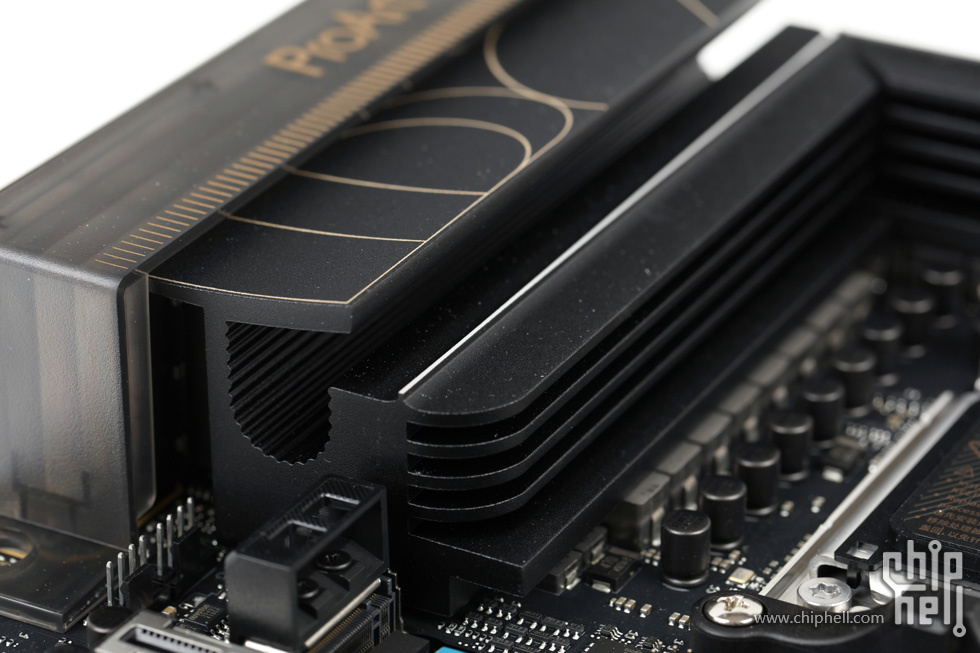

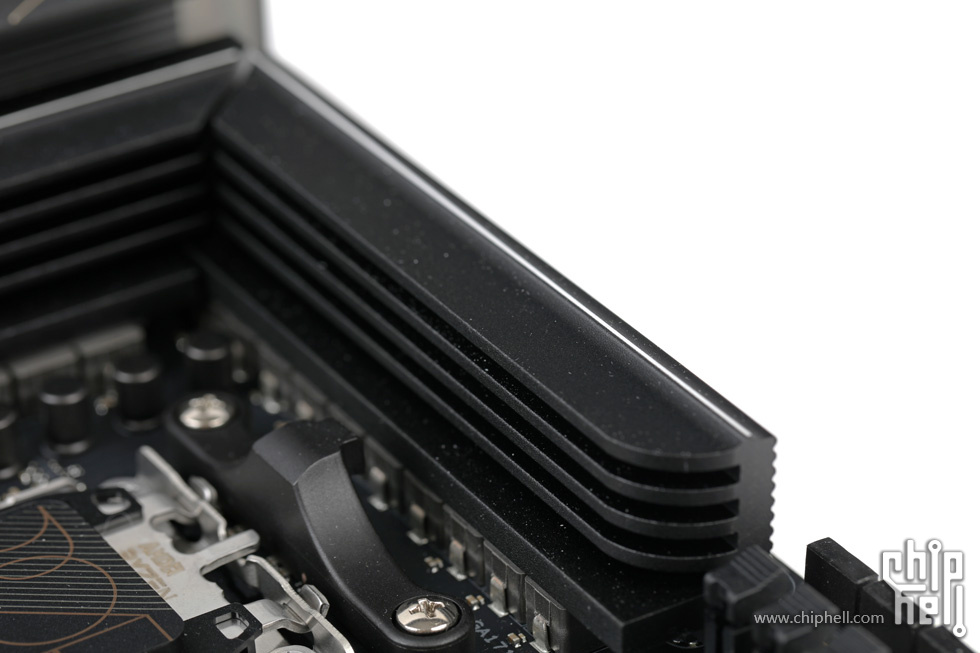

大尺寸的CPU供电散热片.表面印有ProArt标志性的线条装饰图.下层顶部抛光了一对线条增加美观性.
大面积的截面开槽,
外侧面同样做了浅槽造型.以增加散热面积.

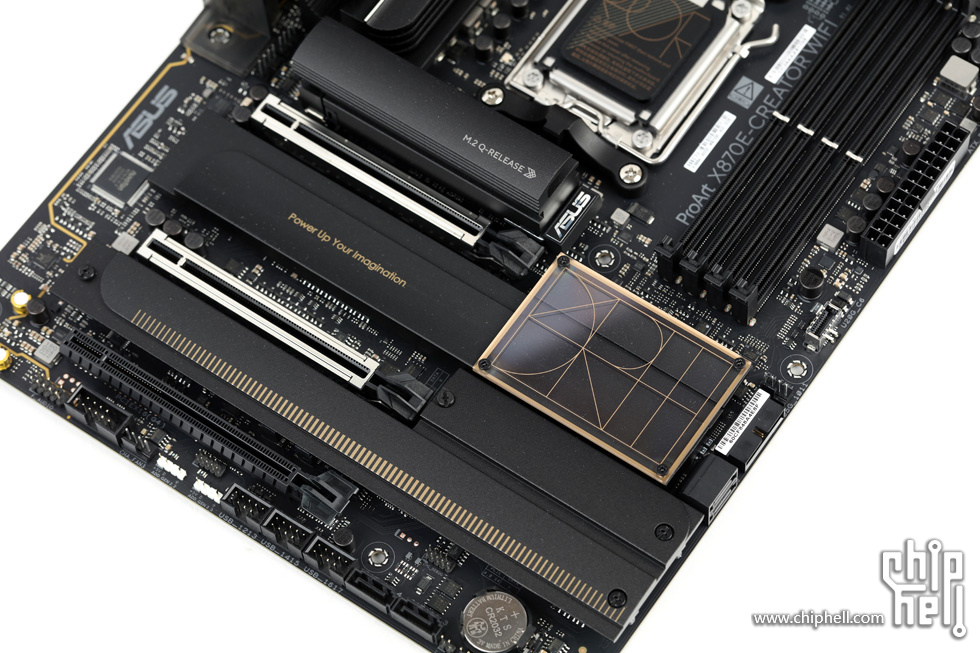

M.2存储插槽和芯片组均预装了散热片.

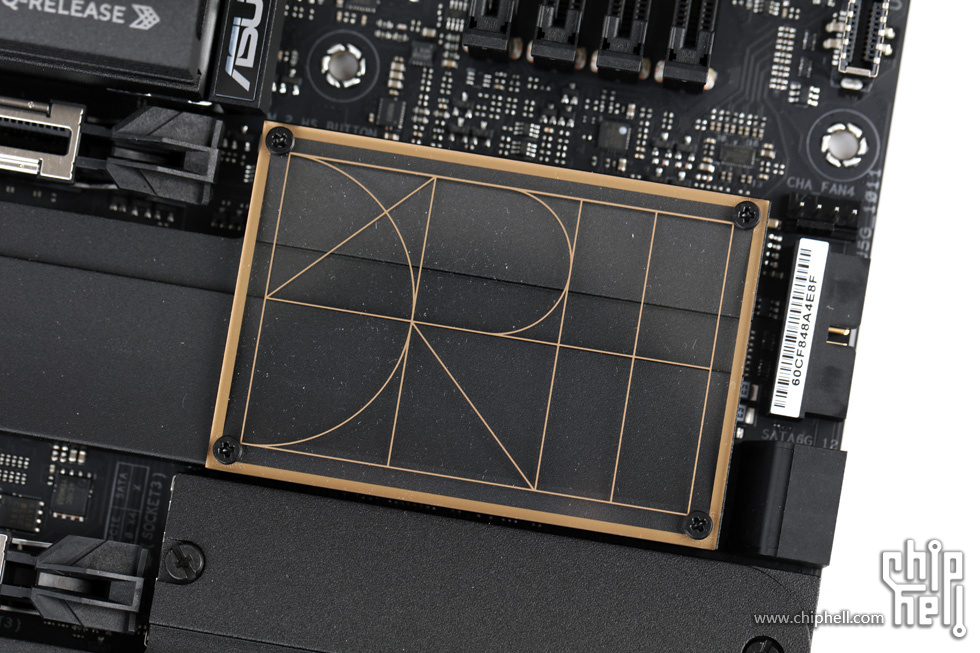

芯片组散热片顶部附加了印有金色ProArt线条图的透明装饰盖板.
圆角层叠造型的散热片.搭配ProArt的Slogan装饰.

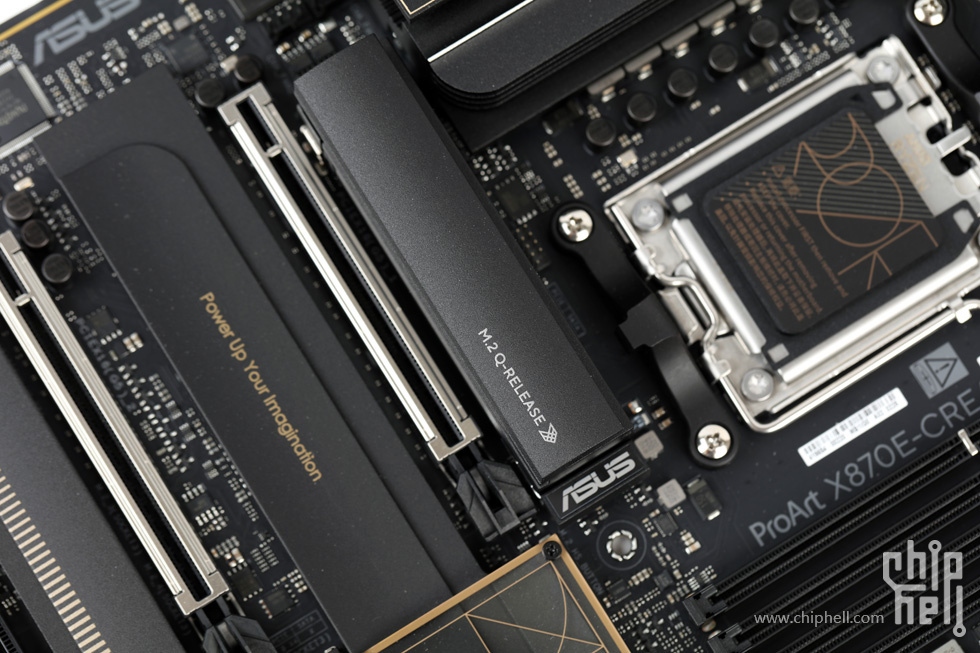

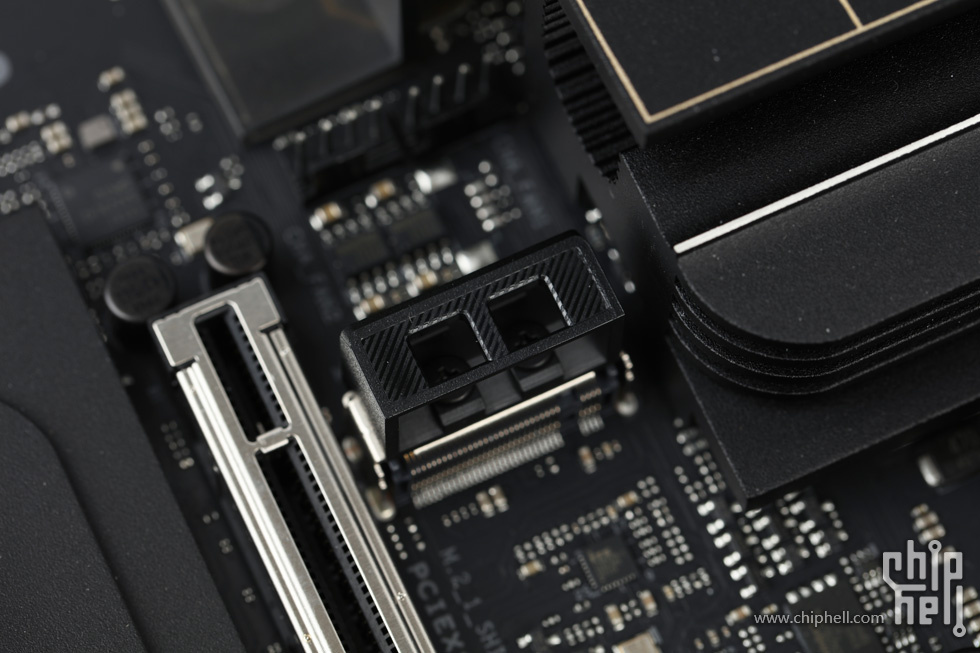

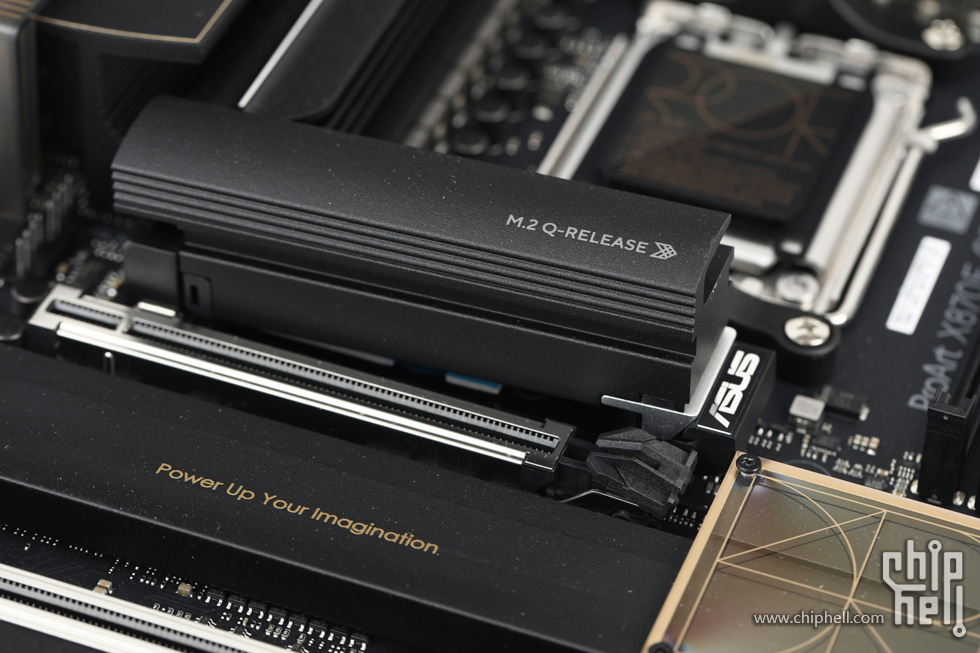

位于PCIe和CPU之间的M.2位的散热片采用本代新设计的快拆设计.

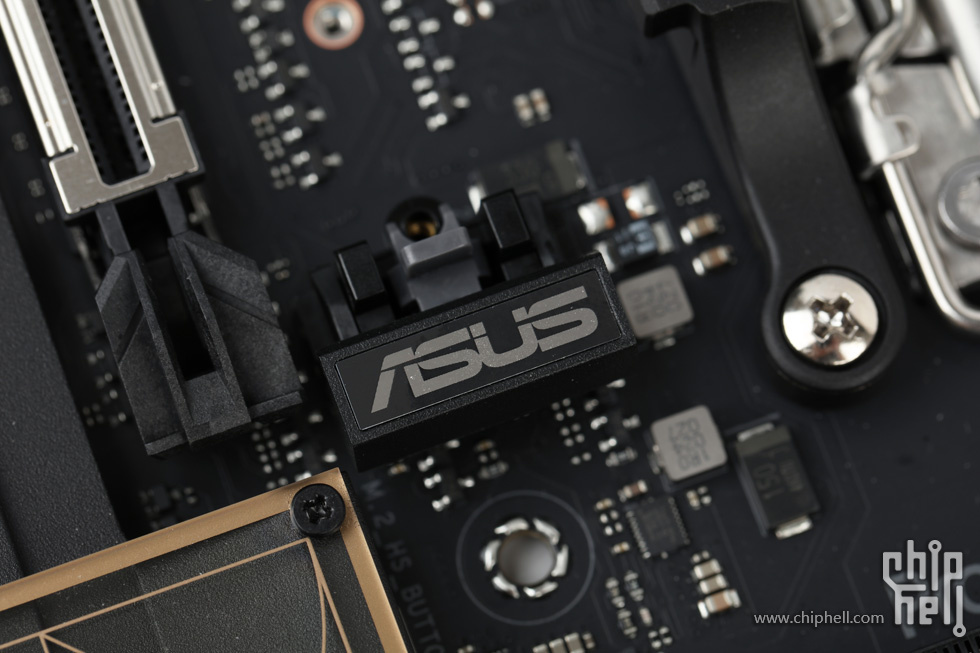

按下尾部带有ASUS Logo的按钮即可松开散热片.

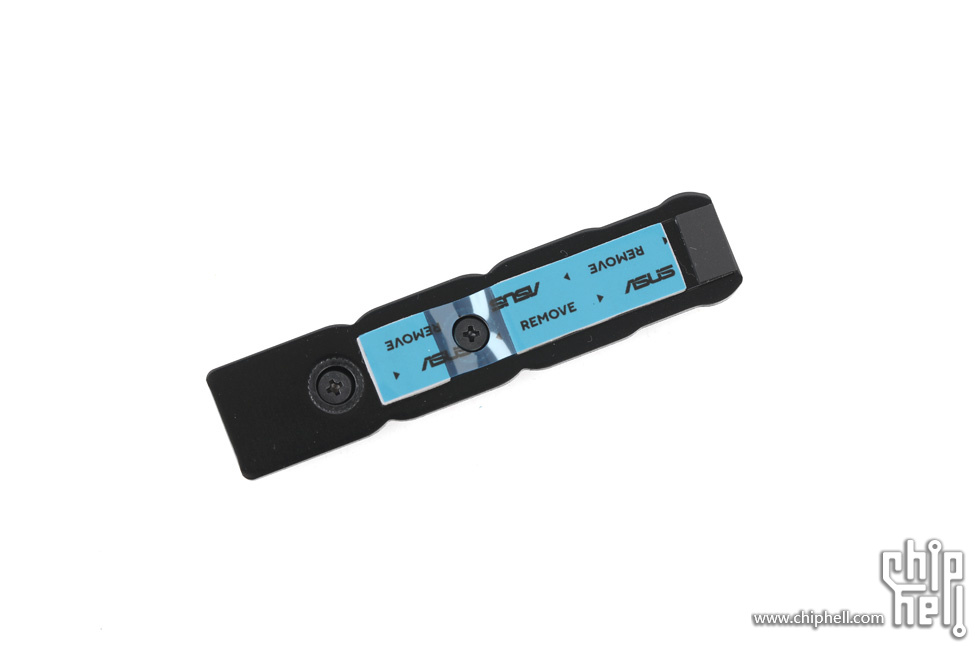

底部也预装了散热板.
散热片上一端的挂钩推入上方的底座扣.
另一端通过按压式的锁扣固定.
由于初期的PCIe 5.0 SSD普遍发热较大.这块预装的散热片也给足了尺寸.
截面的造型也与CPU供电的散热片相似.使主板的设计风格更统一.

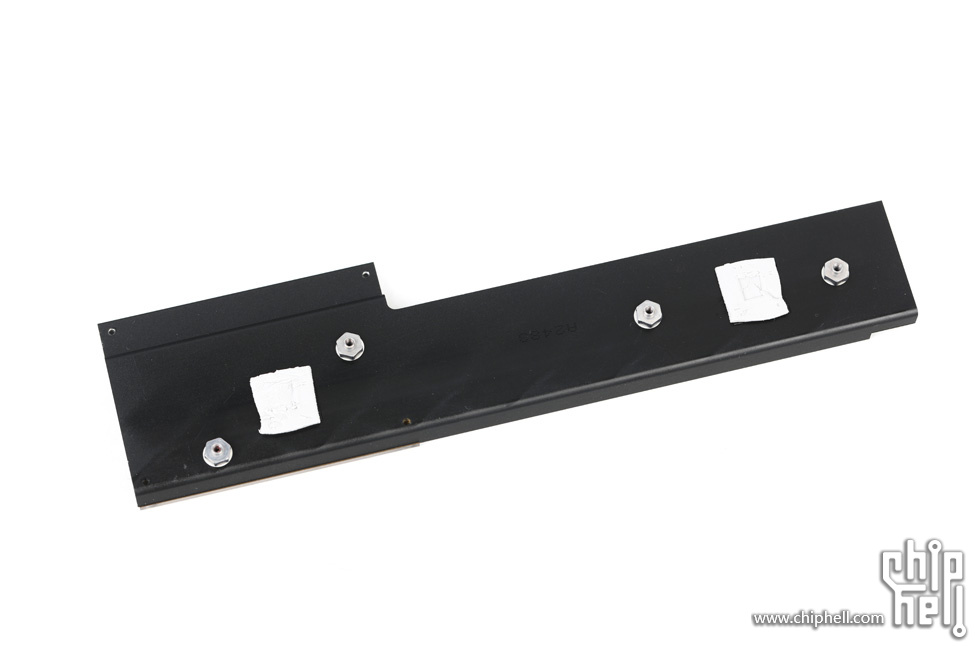

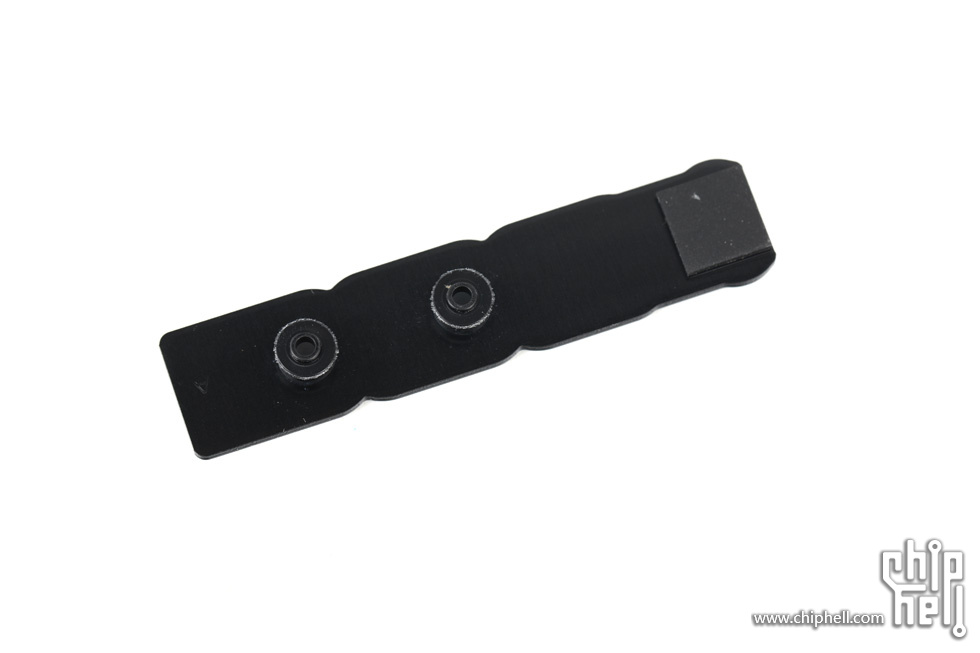

底部的散热片.

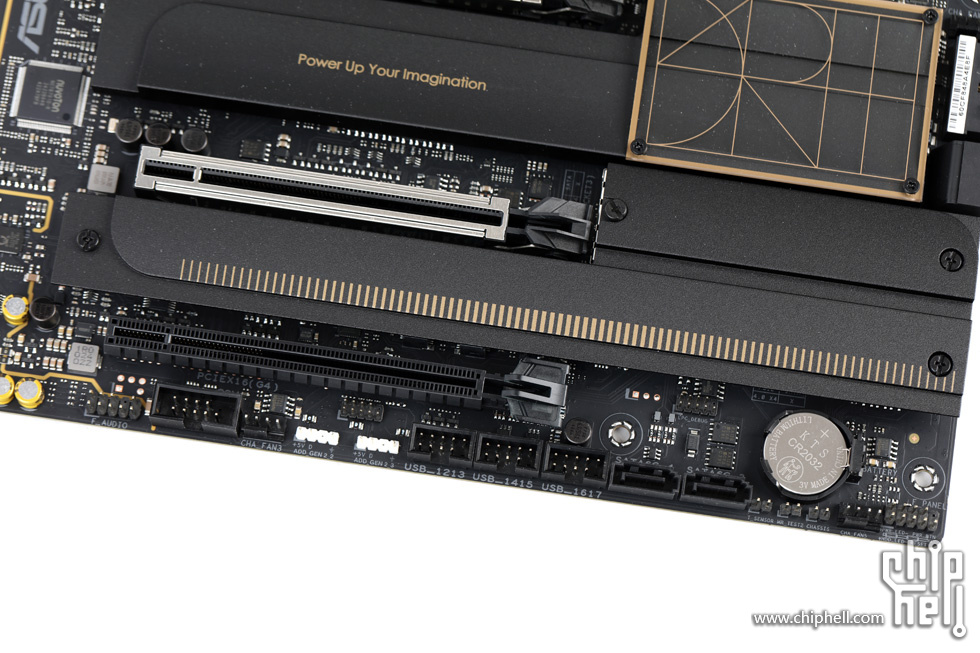

主板的其余三个M.2则共用一块散热片.造型上依旧做了带有圆角的上层,并搭配标尺状的金色线条装饰.
传统的螺丝固定.

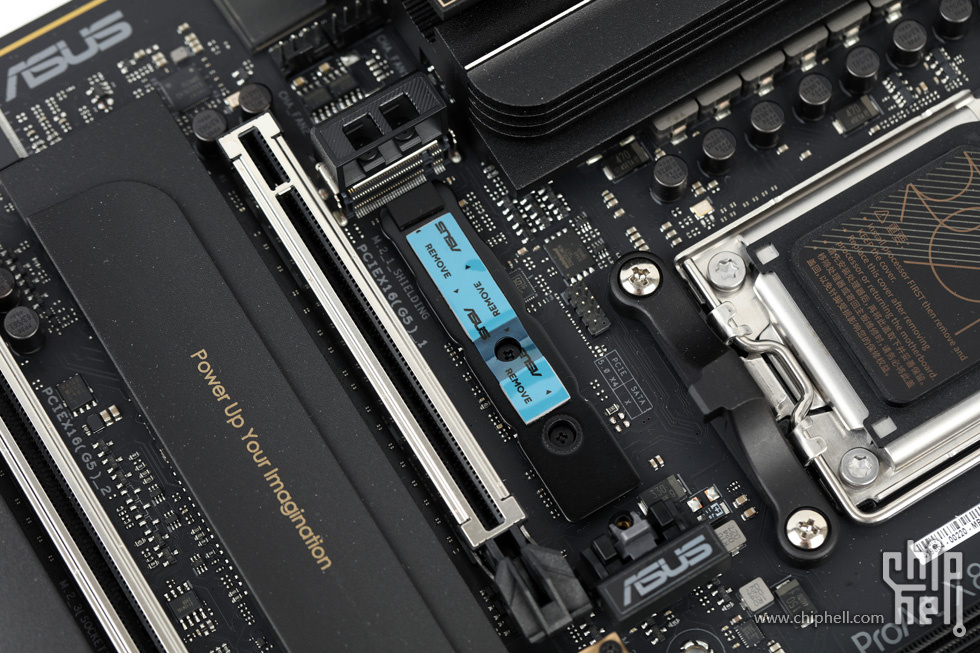

取下后露出底下的接口.

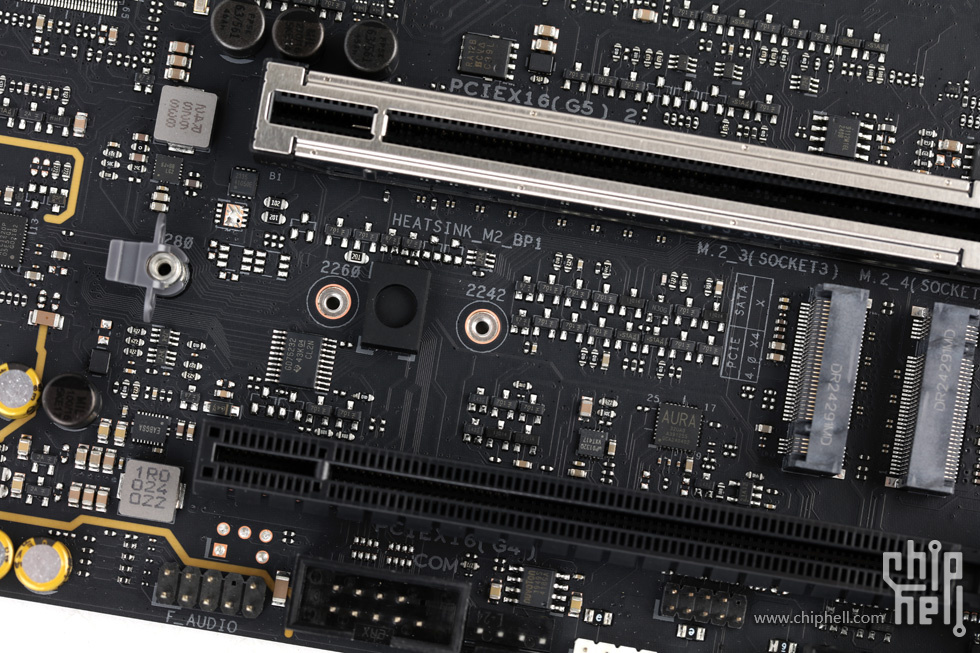

对应的固定螺丝位均采用按压式卡扣

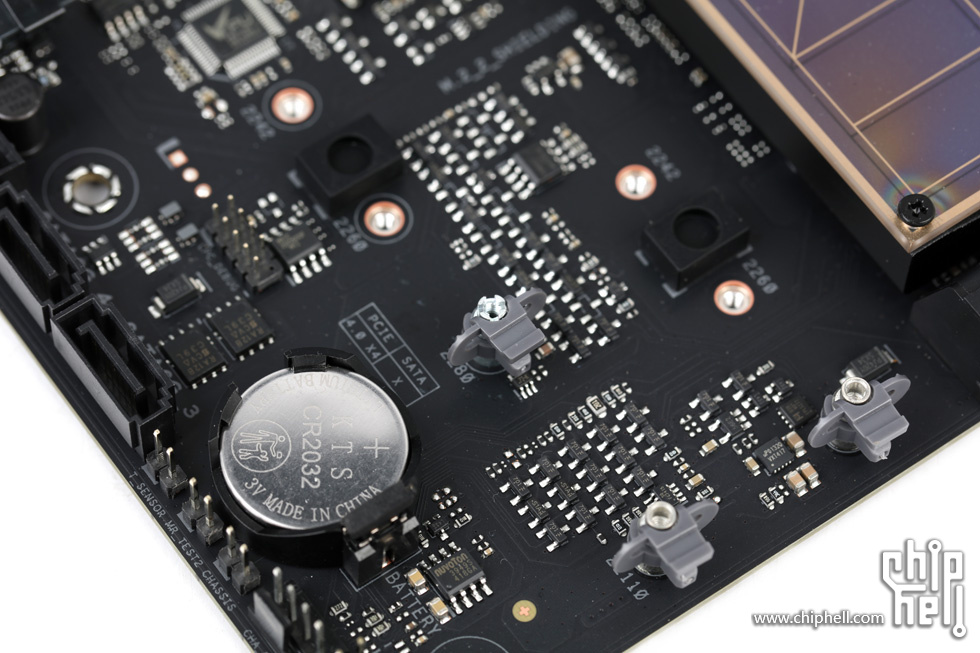

此处的三个M.2均未配置底部散热片.但预装了积木式橡胶垫片.若安装单面形态的SSD则可将附件中的垫片拼接垫高.

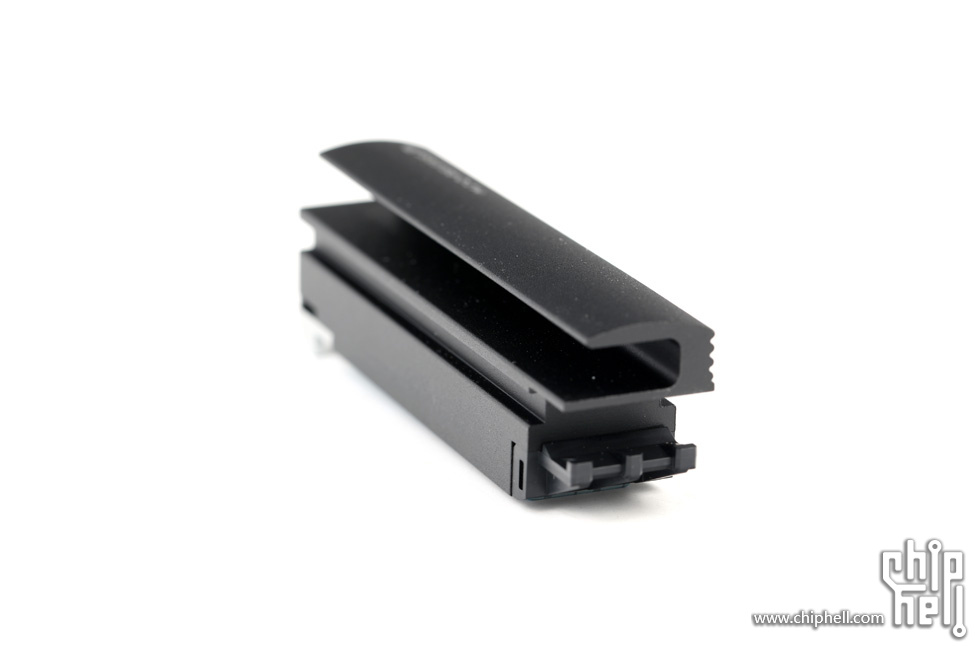

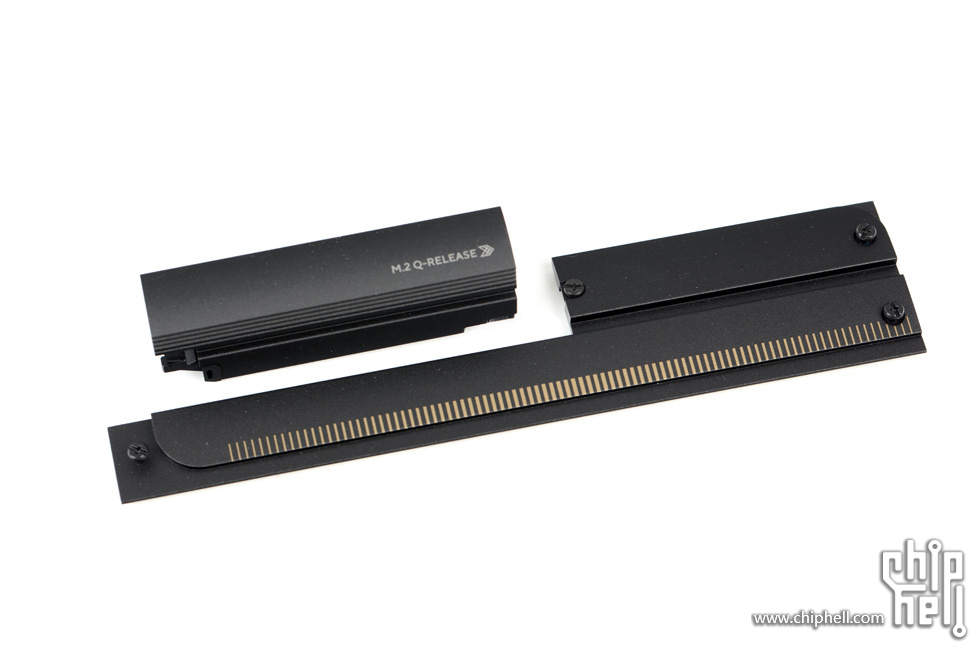

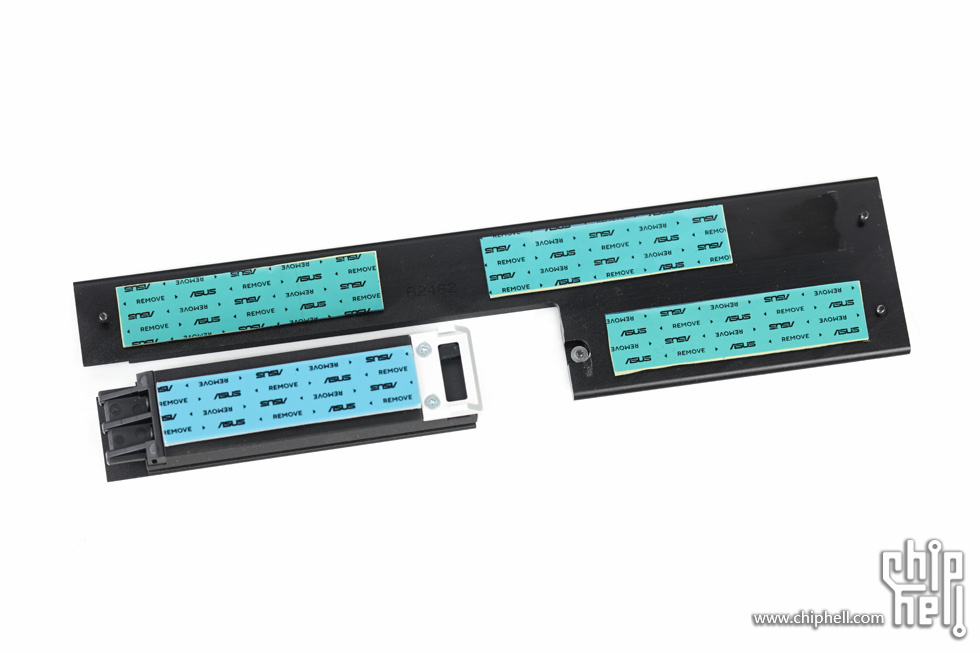

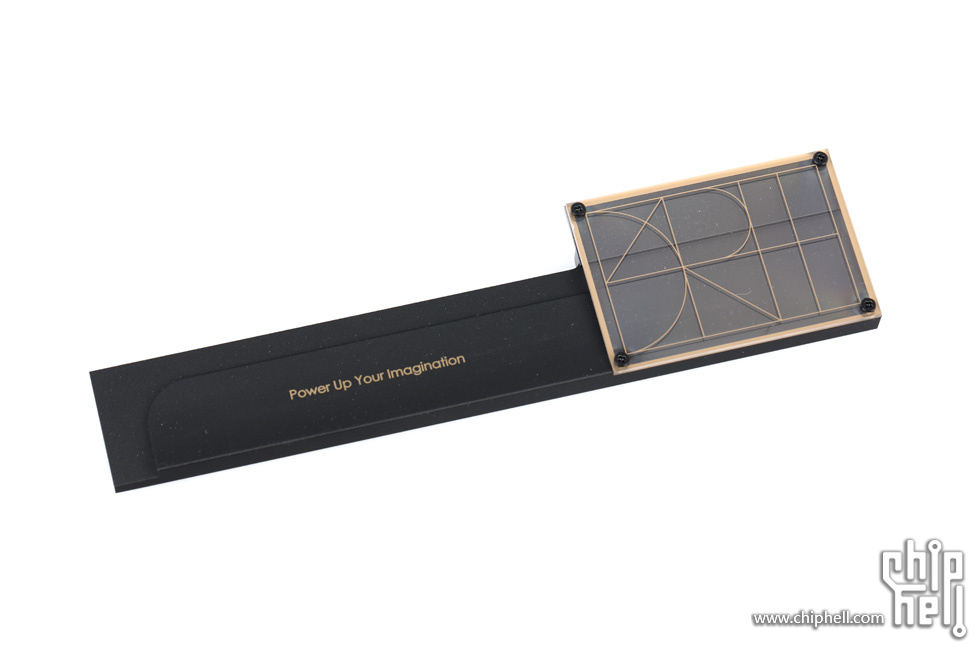

M.2存储位的散热片.

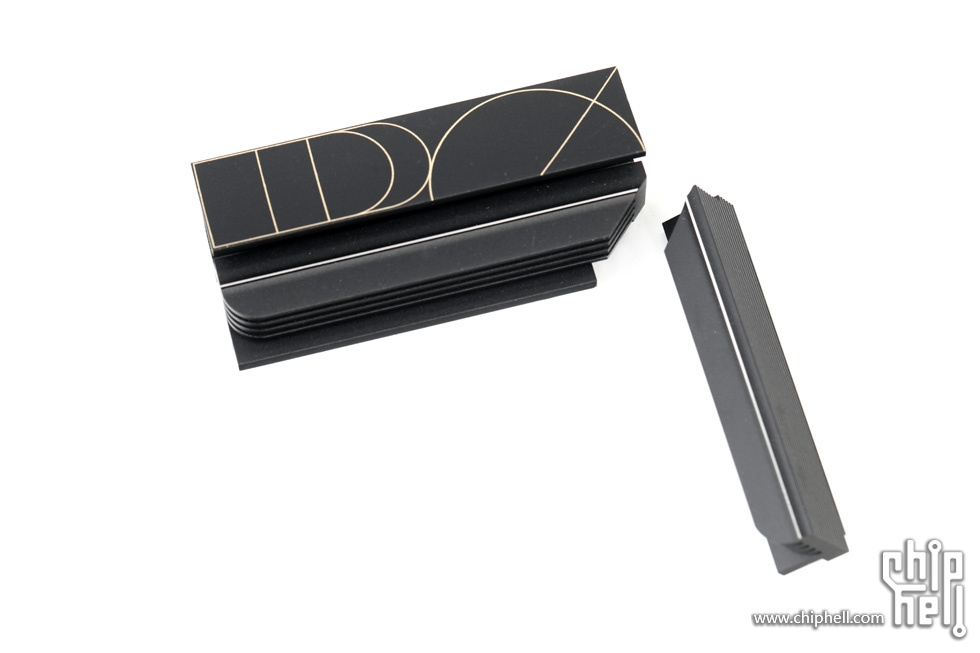

CPU供电散热片.
芯片组散热片.

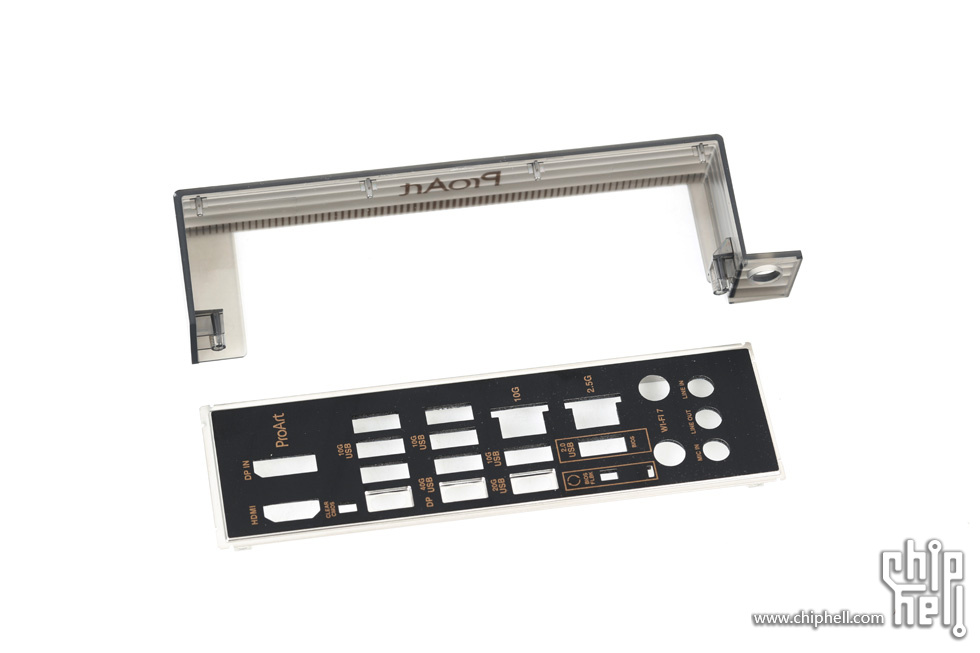

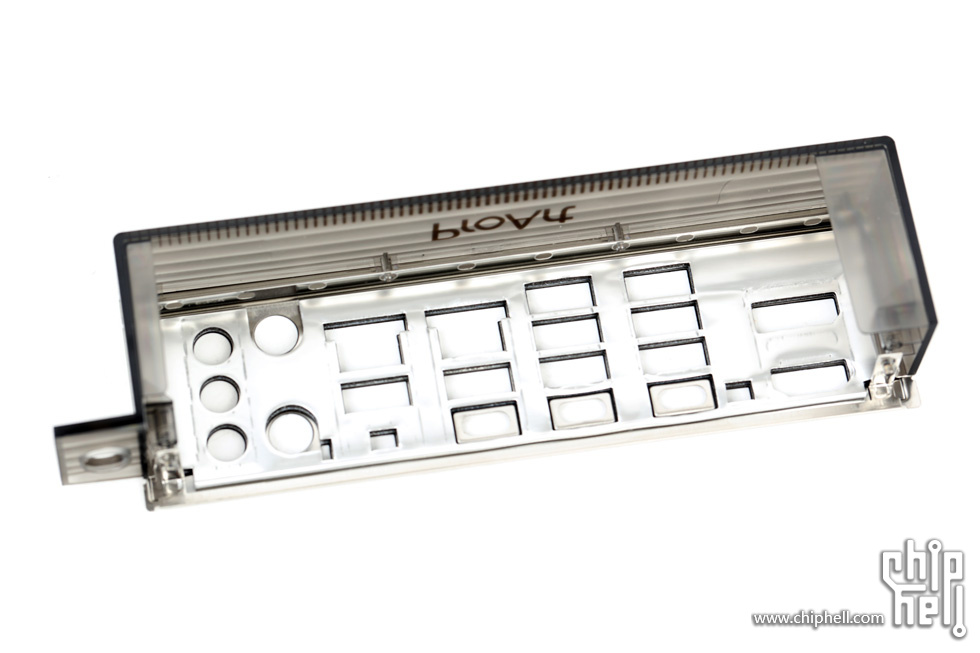

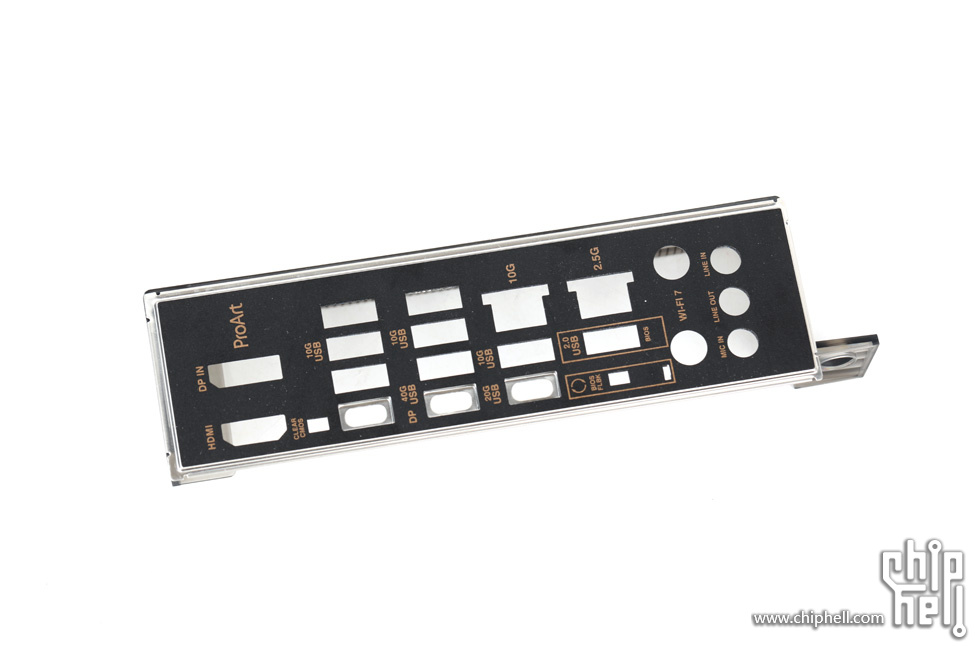

后方接口挡板与装饰罩.

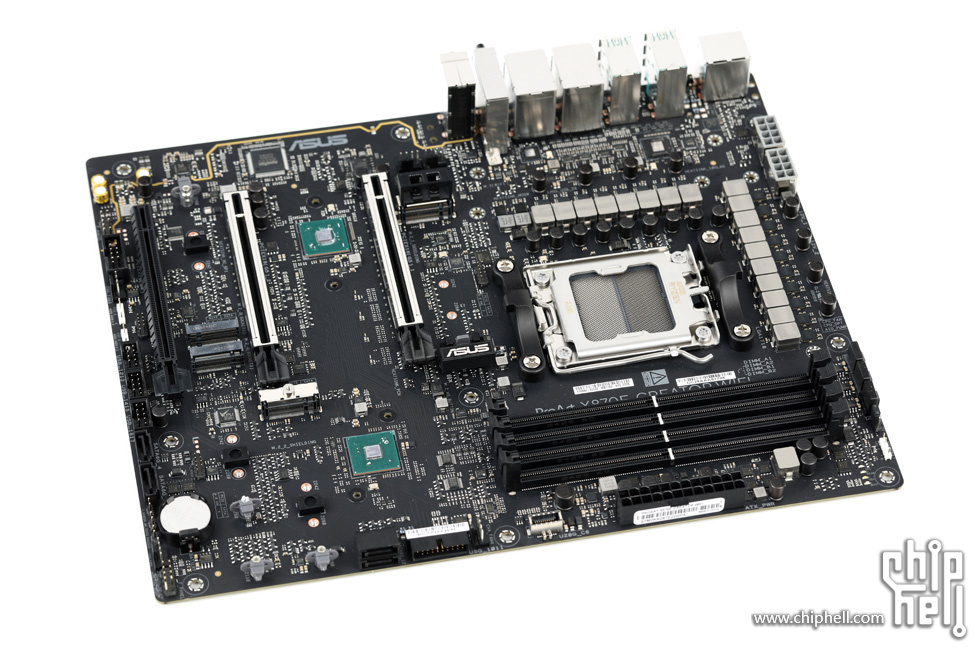

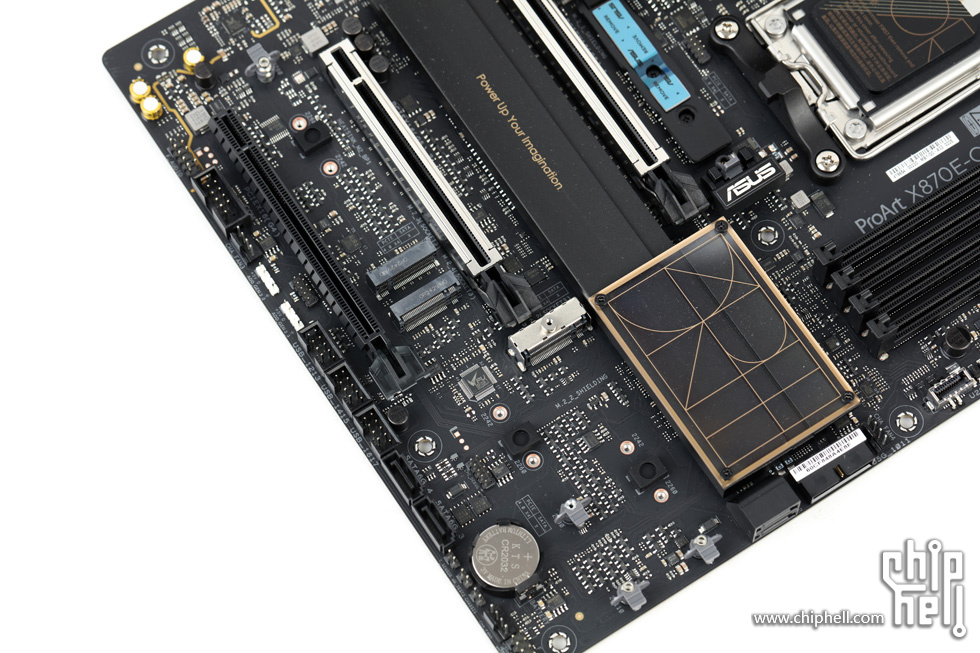

主板正面无遮挡全貌.

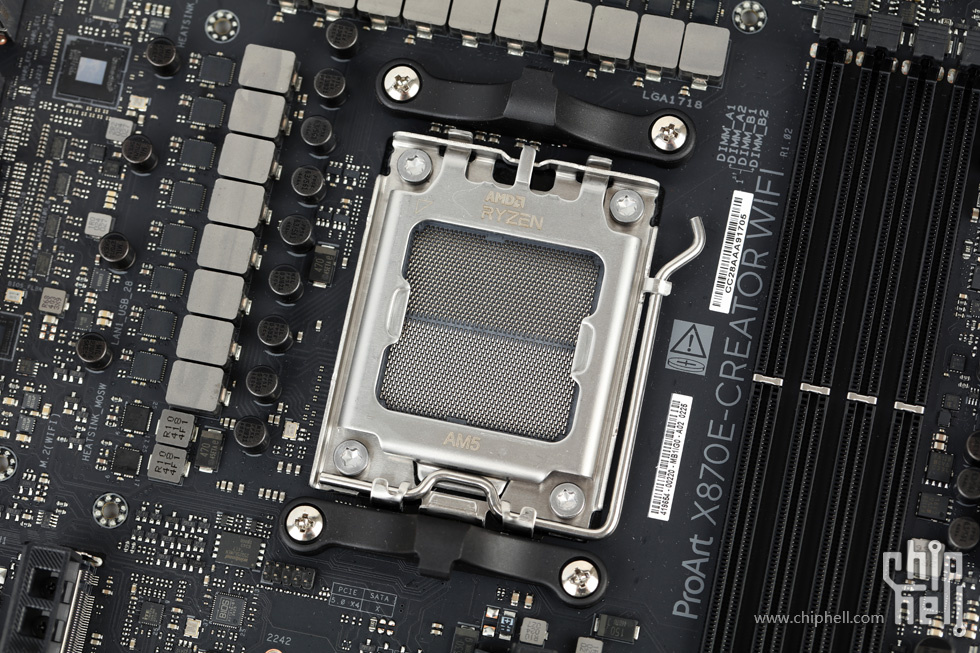

AMD Socket AM5 CPU插座,兼容Ryzen 7000/8000/9000系列.

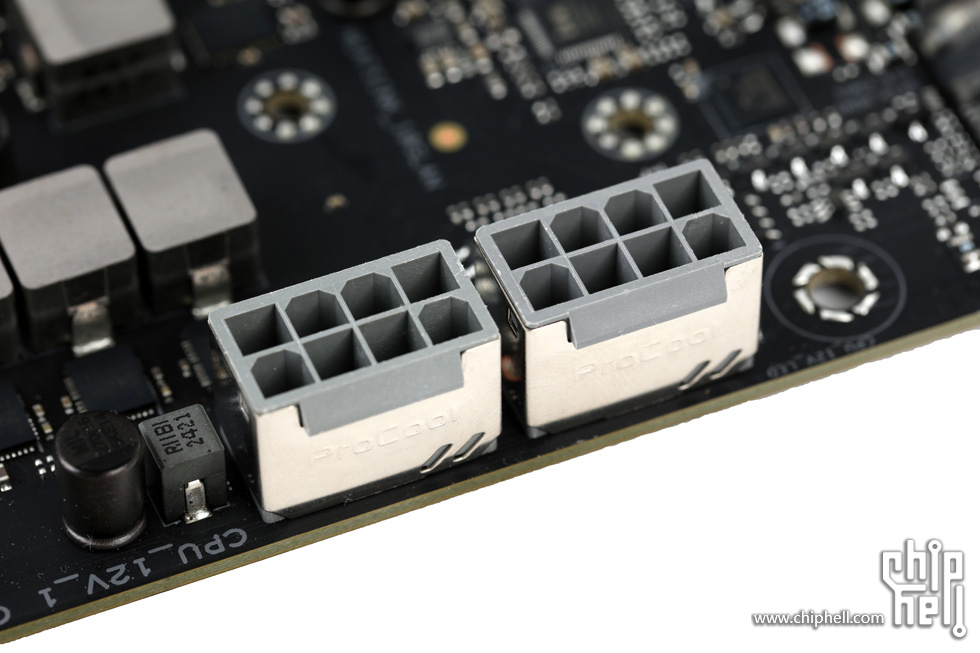

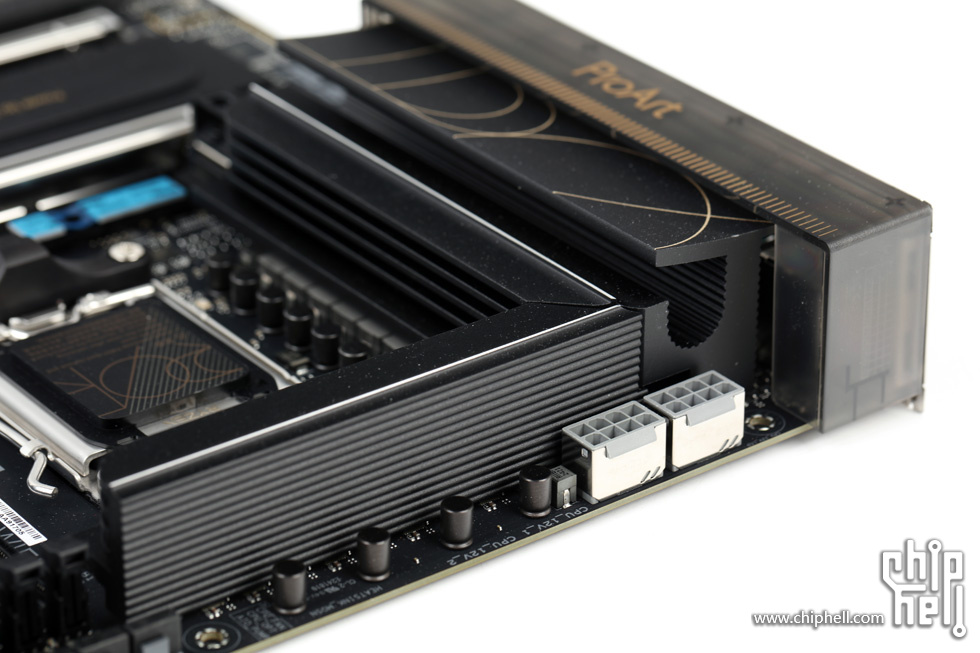

双8-pin CPU电源接口.ProCool(实心接针和外框加固)设计.

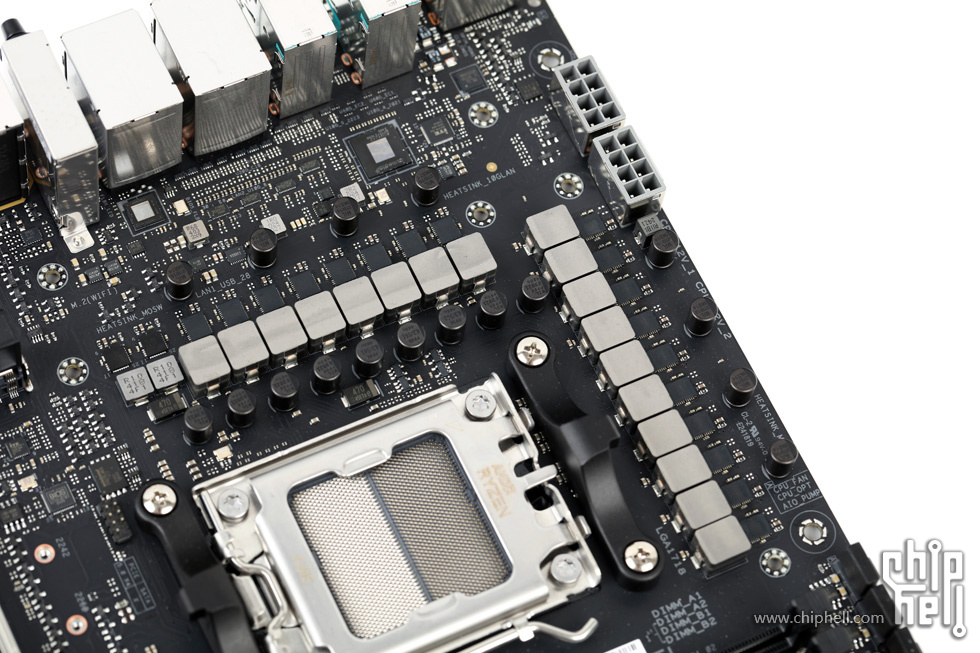

16+2+2(核心+SOC+Misc)相CPU供电.

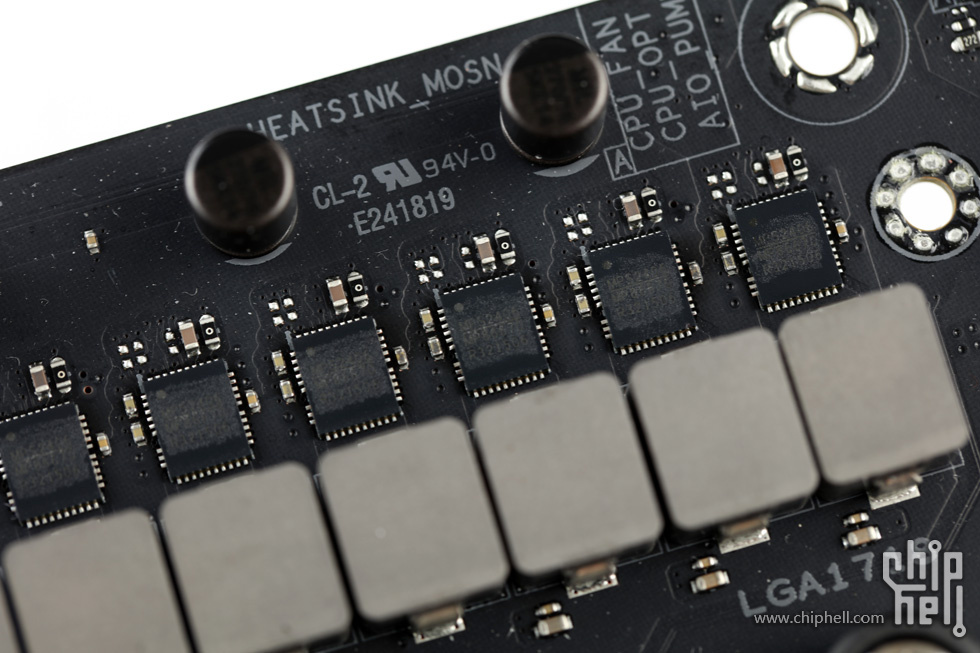

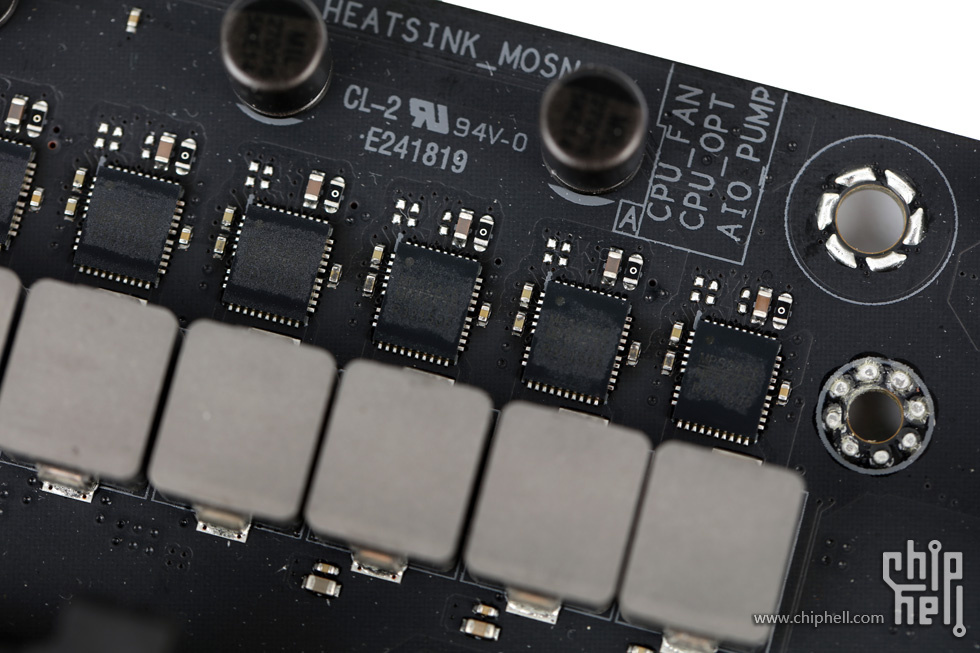

核心与SOC供电每路搭配一颗MPS MP86670(80A) IPS DrMOS MOSFET.

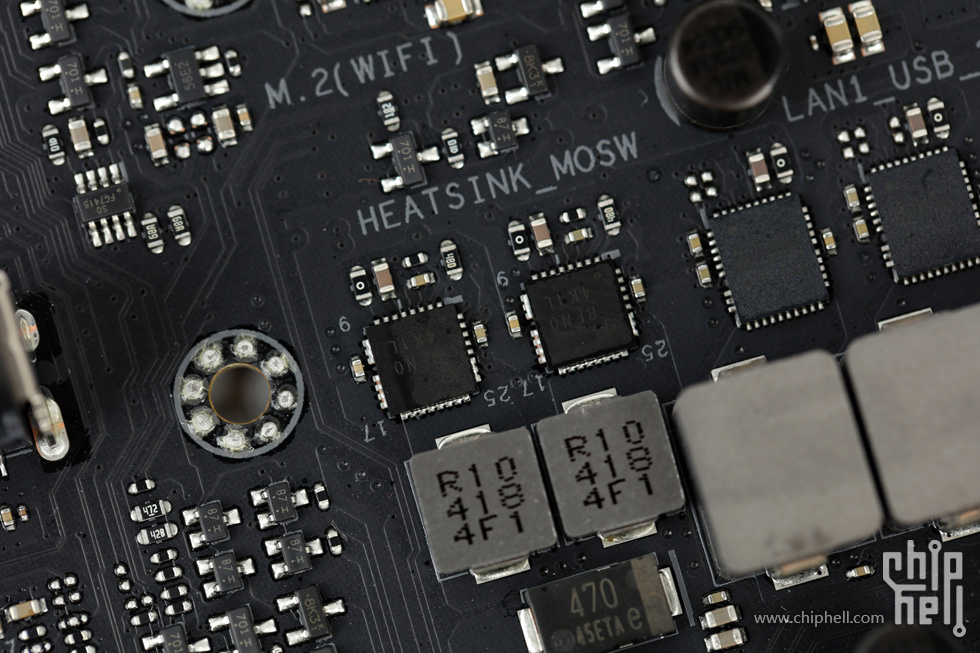

Misc供电每相搭配一颗AOS BFN0(AOZ5317NQI) (60A) DrMOS MOSFET

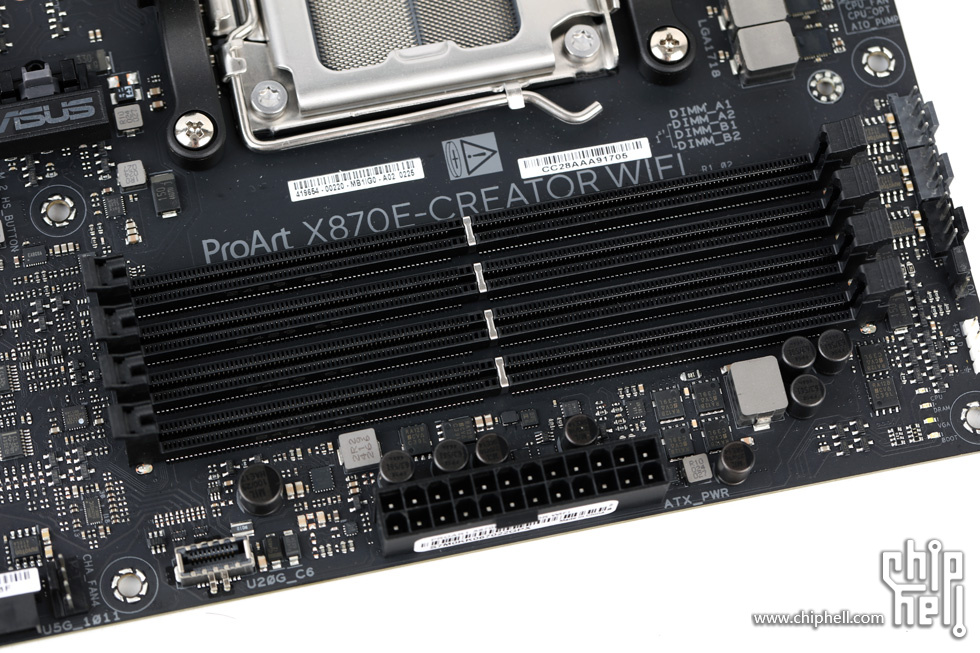

四条DDR5内存槽.标称支持DDR5-5600 256GB(4*64GB) UDIMM内存.支持双通道和EXPO,兼容XMP.标称内存超频支持度达到8000MHz+.

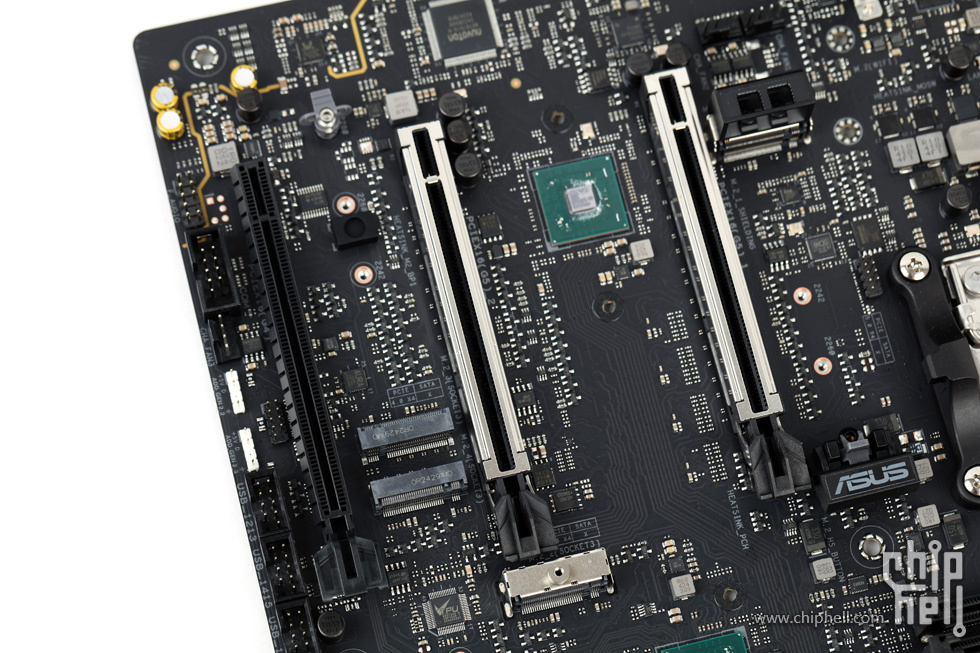

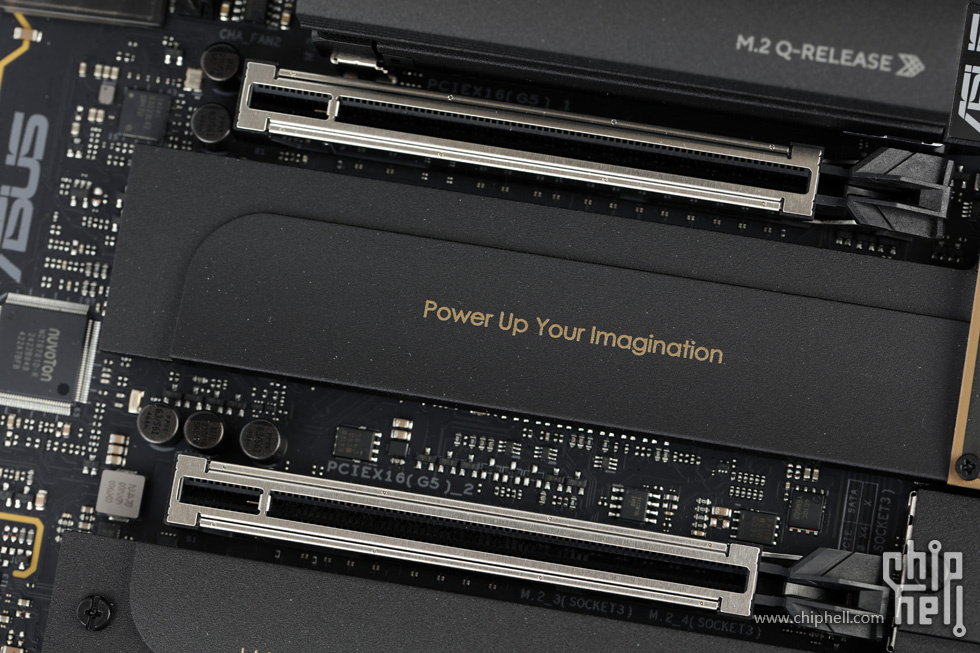

扩展插槽包括三条PCIe x16.其中两条来自CPU的5.0 x16通道.与标称为M.2_2的存储接口共用16条CPU提供的PCIe 5.0通道.PCIEX16(G5)_1/ PCIEX16(G5)_2/M.2_2三个插槽间支持x16/x0/x0,x8/x8/x0,x8/x4/x4三种分配方式. 最外侧的一条PCIe x16则由芯片组提供通道,仅支持PCIe 4.0 x4.

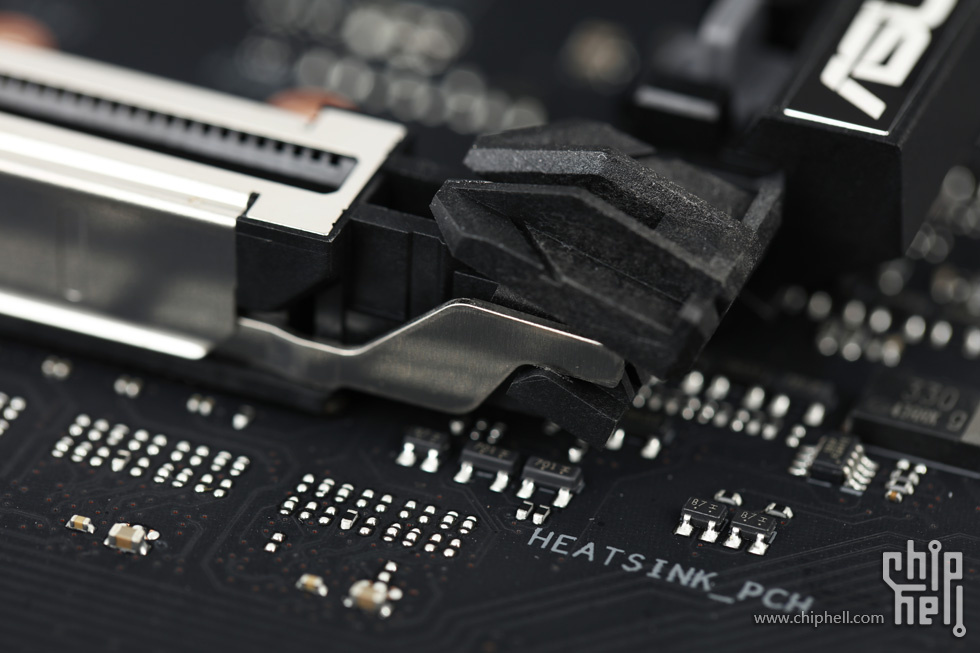

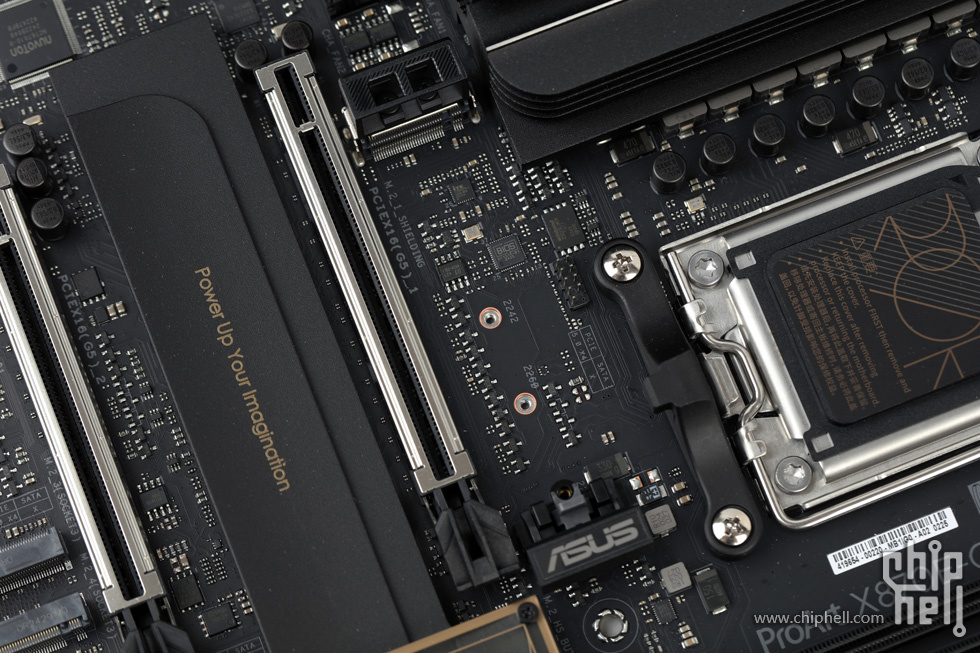

两条PCIe 5.0插槽均采用新型但饱受争议的快拆设计.尾部卡扣的连杆通向前部内置的弹片使用户在拆卡时直接抓住板卡前部向后上方提起即可取下.但由于外观与传统插槽设计相似.导致用户仍然容易尝试通过传统手法(按下卡扣并通过抓住板卡后部向上前方提起)去操作而被插槽内的弹片与加强筋损伤到板卡. 评测的样品由于收到较早仍为旧款.而新款改进了结构后去掉了中间的金属加强筋,改进了对用户操作的宽容度.

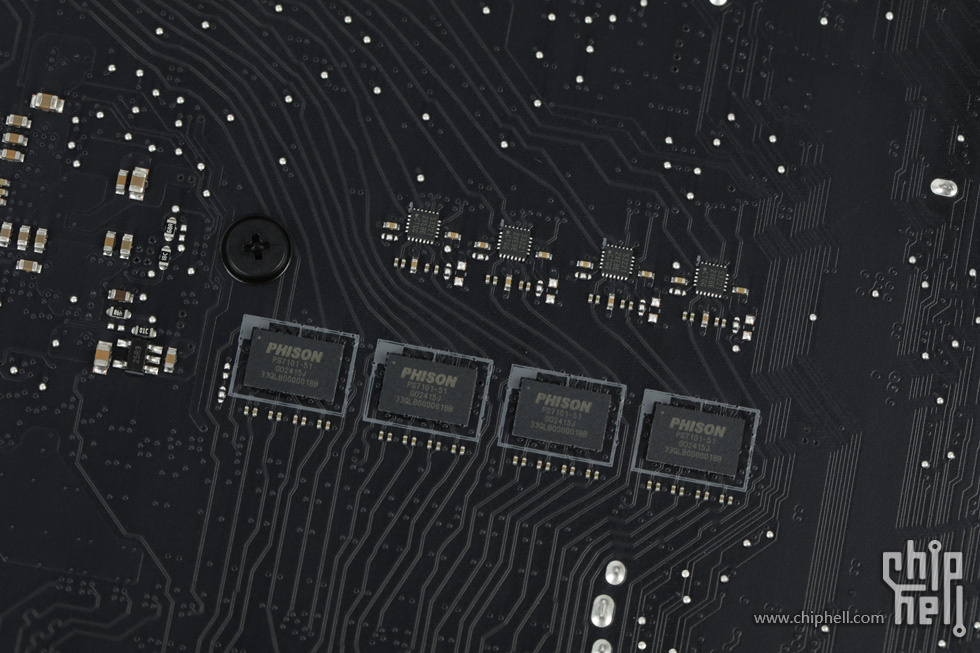

配备了Phison PS7101 PCIe 5.0 Redriver增强PCIe 5.0信号的稳定性.

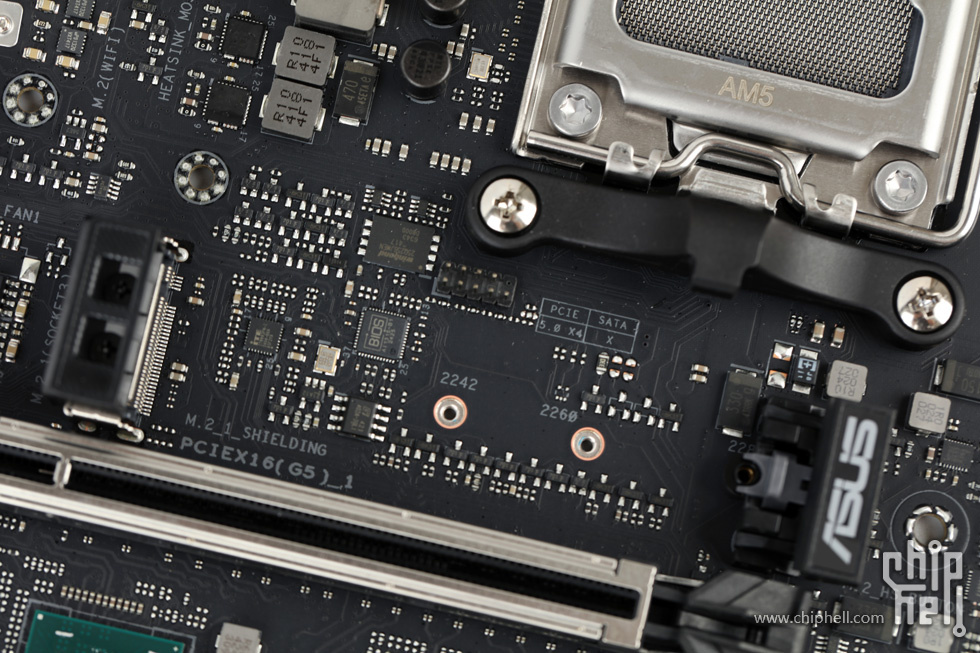

标注为M.2_1的存储接口由CPU直通的5.0 x4的通道提供.支持PCIe 类型(最大5.0 x4),2280/60/42尺寸.
标注为M.2_2的存储接口与两条PCIe 5.0 x16/x8插槽共用通道. 支持PCIe 类型(最大5.0 x4),2280/60/42尺寸.

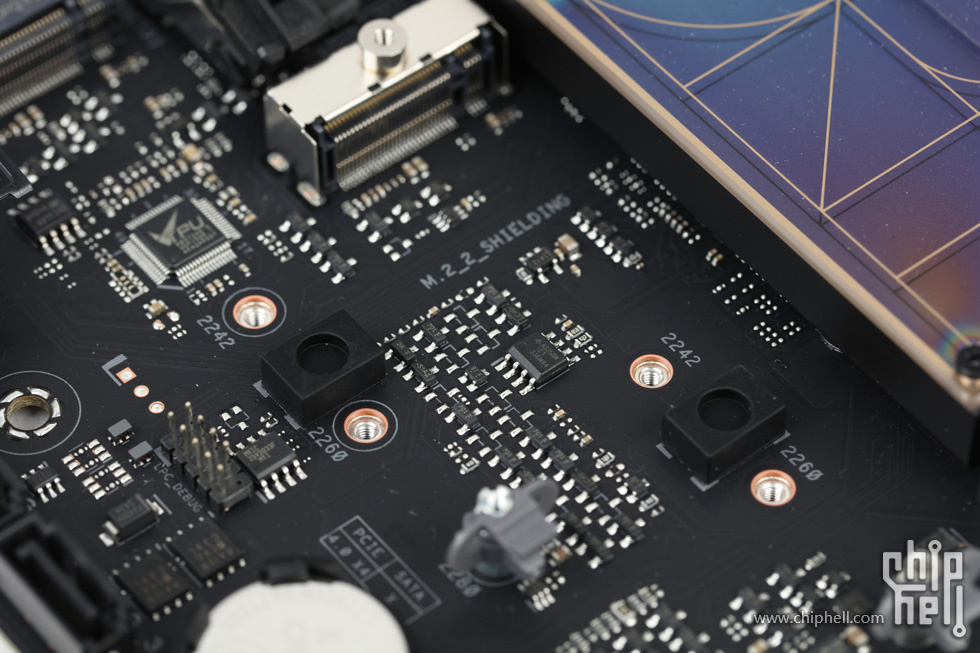

标注为M.2_3和M.2_4的两个来自芯片组通道. 支持PCIe 类型(最大4.0 x4),2280/60/42尺寸.其中M.2_4还额外增加了22110尺寸支持.

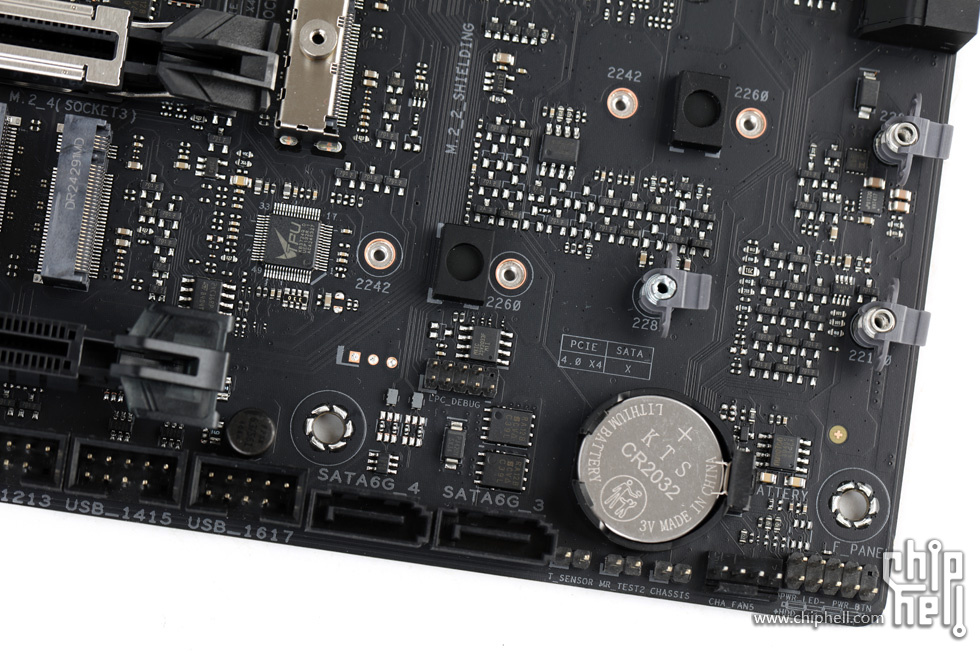

另两个直立摆放位于主板底边.

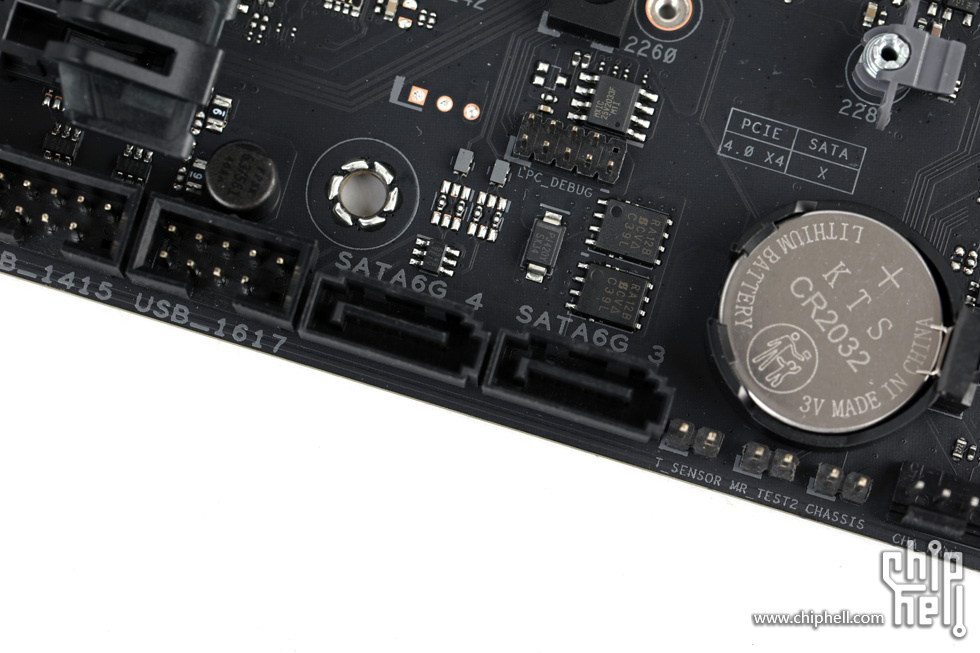

四个SATA 6Gb/s存储接口.两个侧置摆放位于主板侧边.

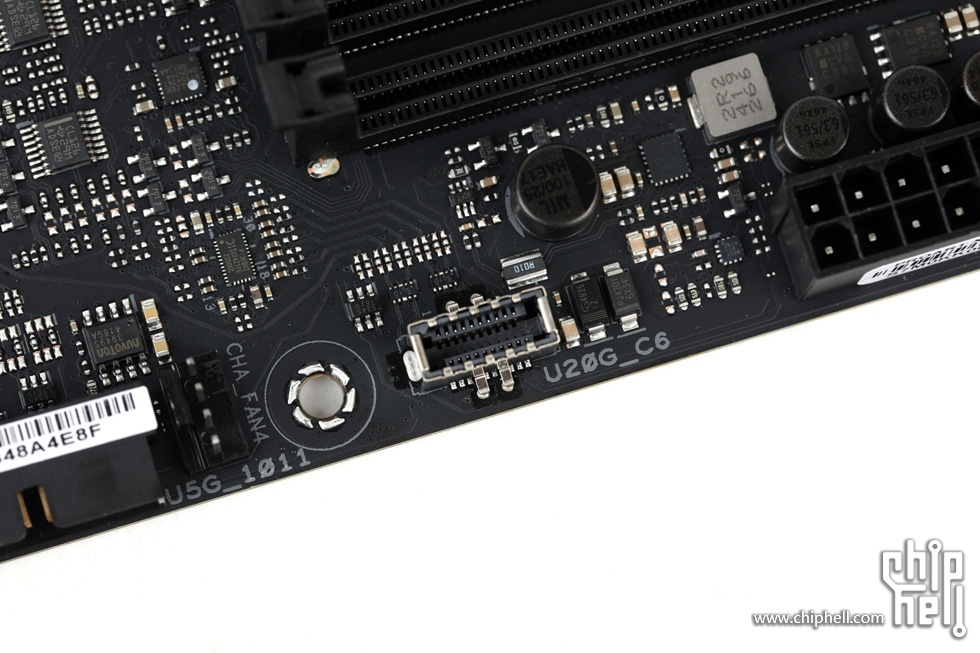

前置USB-C接线对应的接线座.支持USB 3.2 20Gbps.且支持最高30W PD/QC4充电.电压档位包括9V与5V.
前置USB 3.0 5Gbps接线座采用侧置摆放设计.

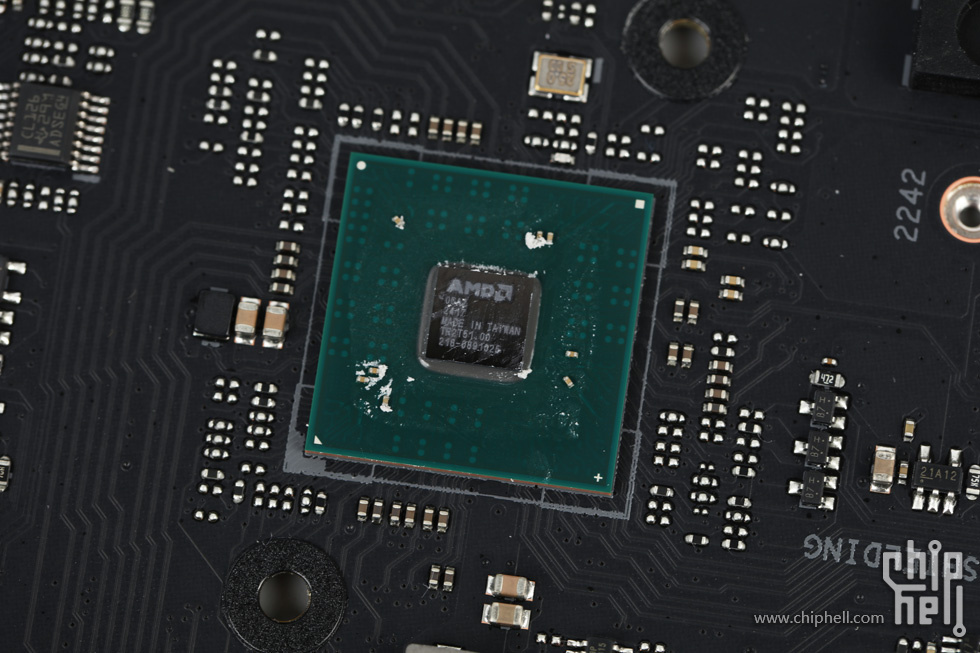

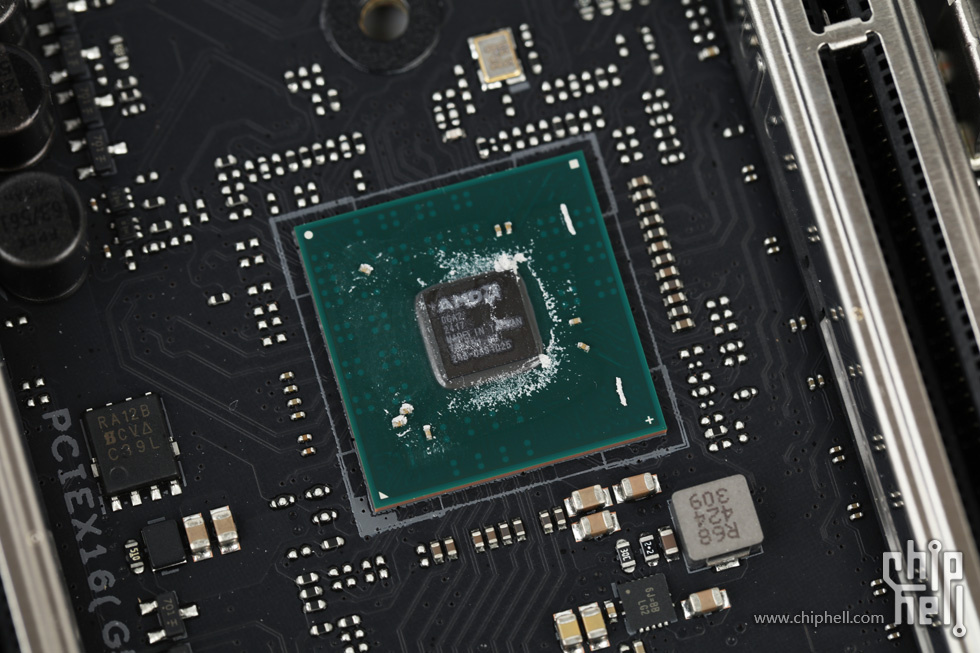

AMD X870E芯片组对应的两颗AMD Prom21 FCH芯片.

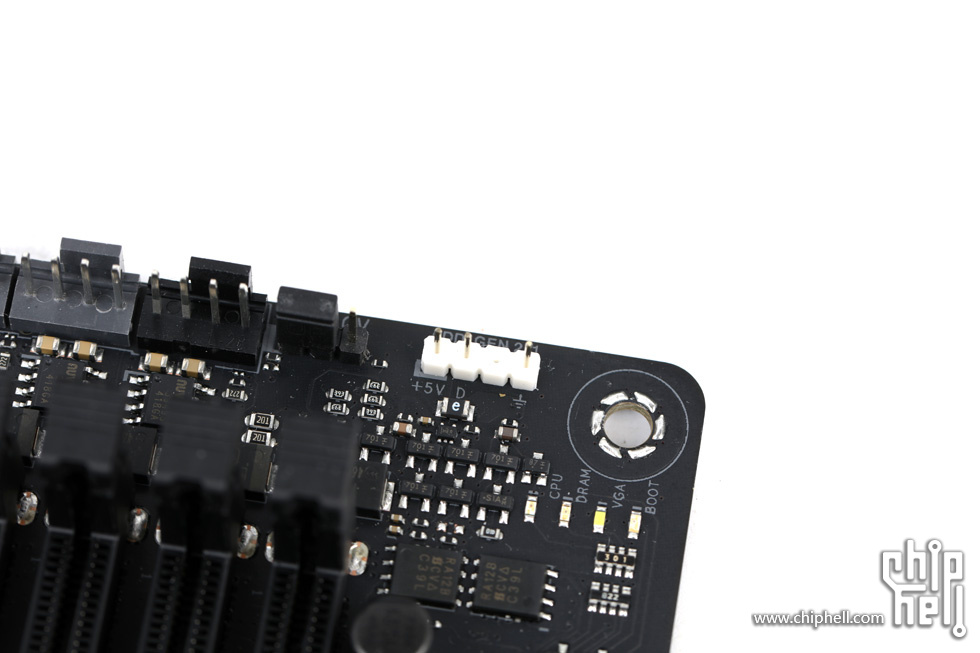

板载的三个RGB接针均为5V 3-pin ARGB.一个位于主板顶部边角位.

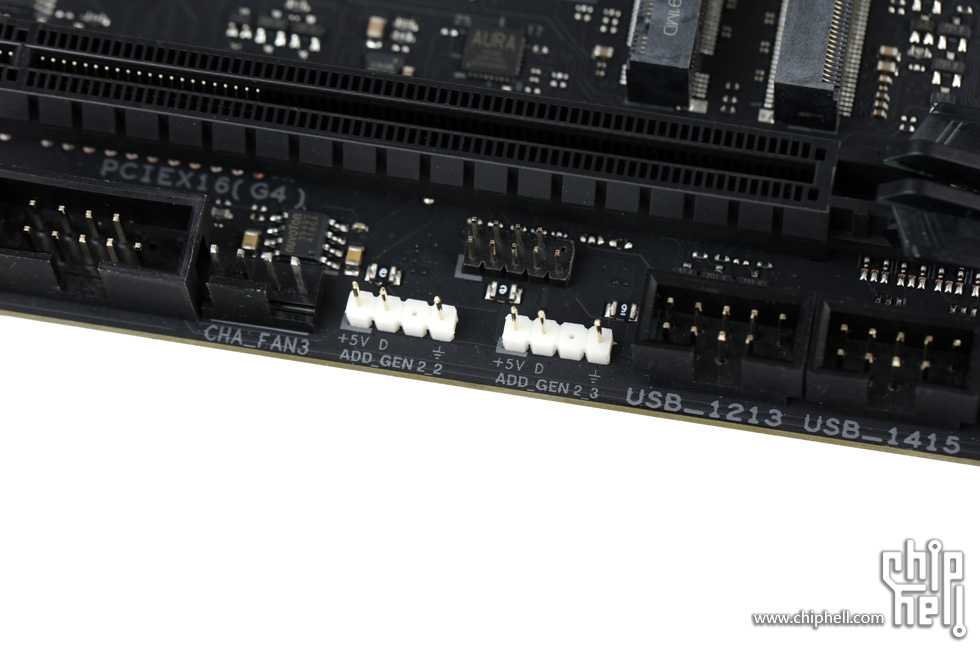

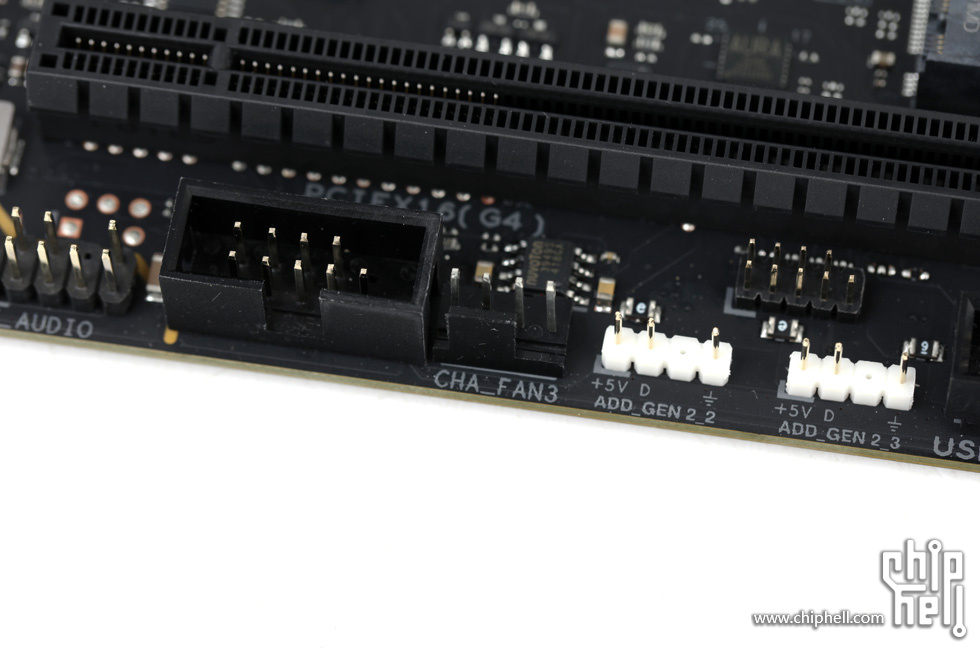

另有两个位于主板底部.

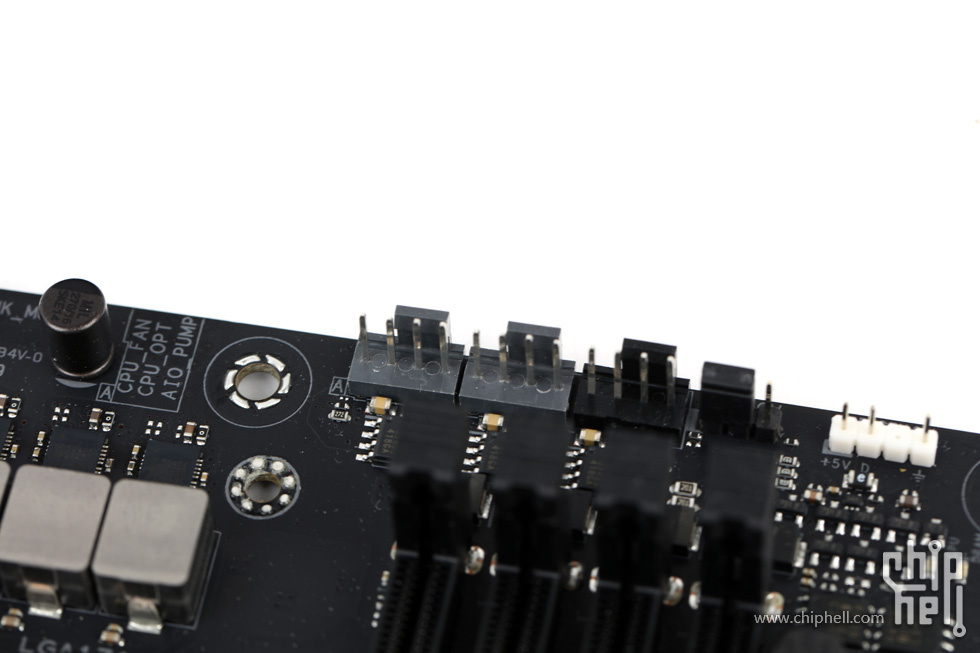

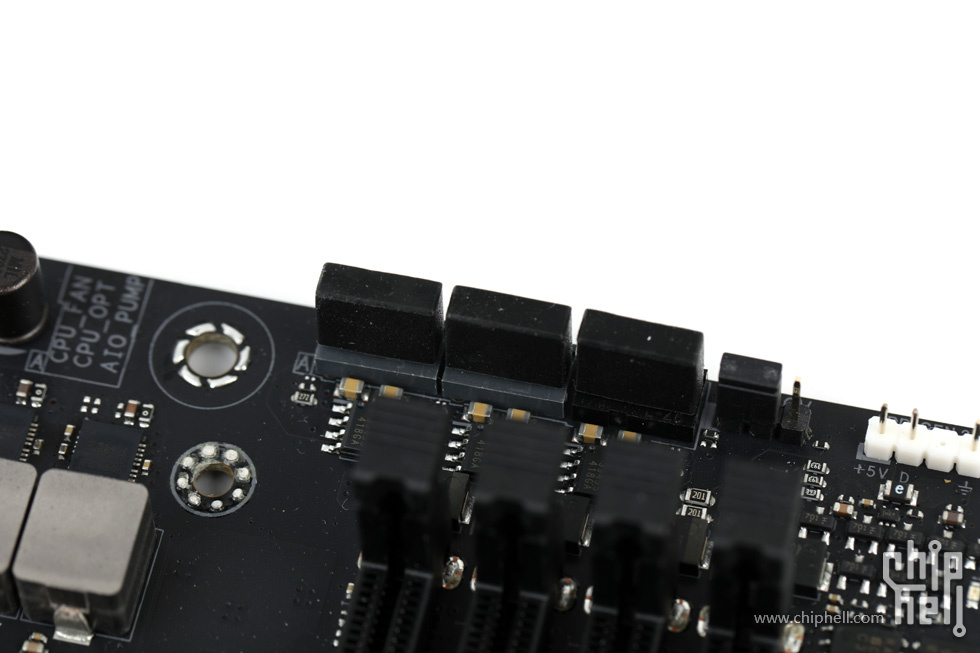

风扇接口方面均为4-pin PWM接口.除了标注为CPU_FAN/CPU_OPT的两个接口共用一套调速设置外,每个接口都可独立调速. 位于主板顶部内存槽旁的CPU风扇和AIO水泵接口还预装了盖子.

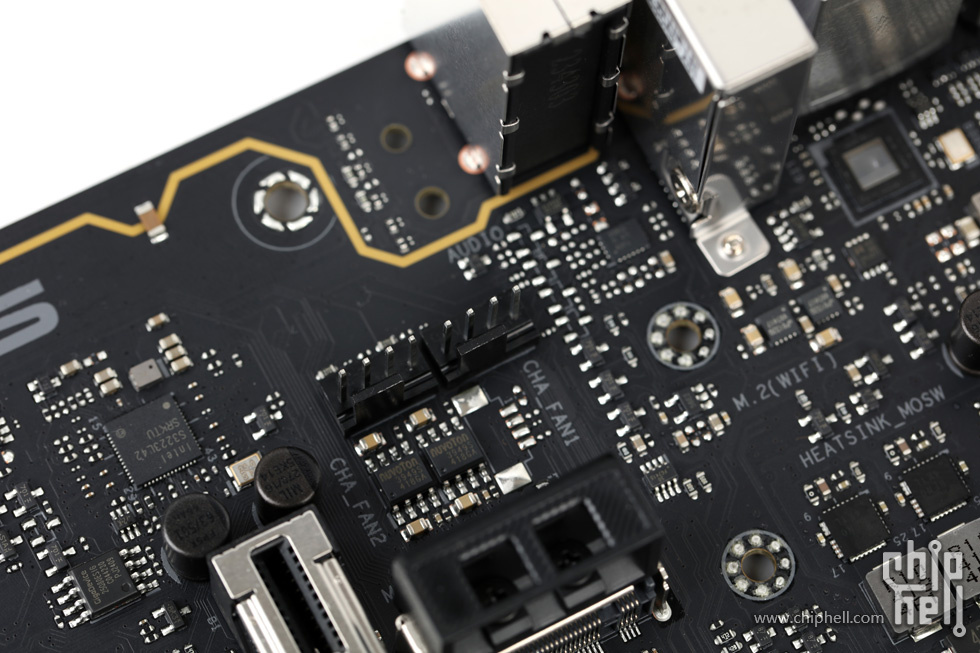

后方接口位置附近提供两个机箱风扇接口.
底部靠后方提供一个机箱风扇接口.此外还保留部分工业用途仍然可能需要的COM串口接针.
侧面中部位置提供一个机箱风扇接口.

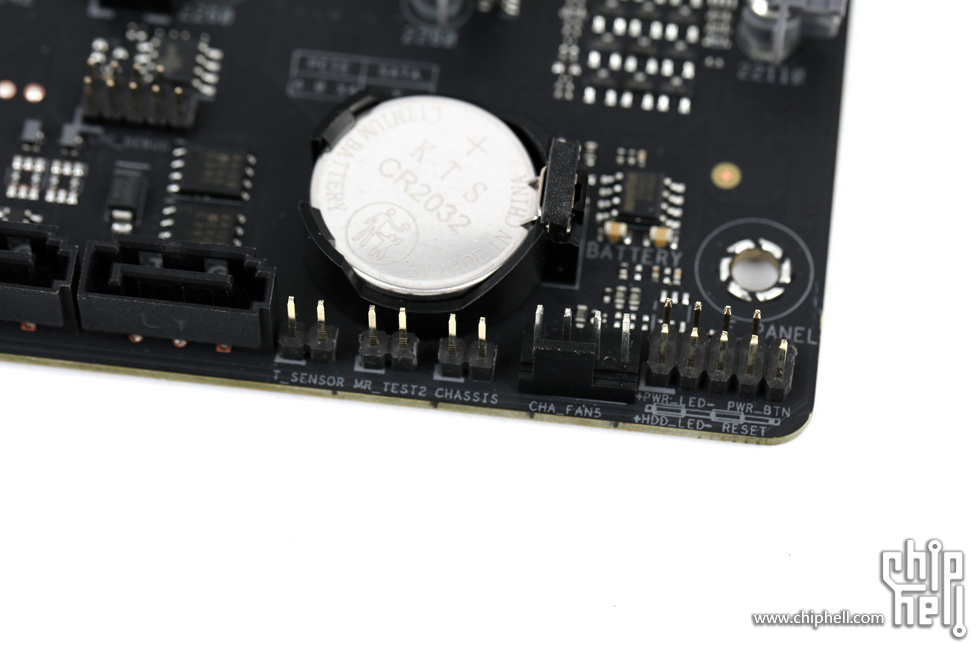

底部靠侧边位置提供一个机箱风扇接口.此外还有测温线和机箱入侵检测等功能的接针

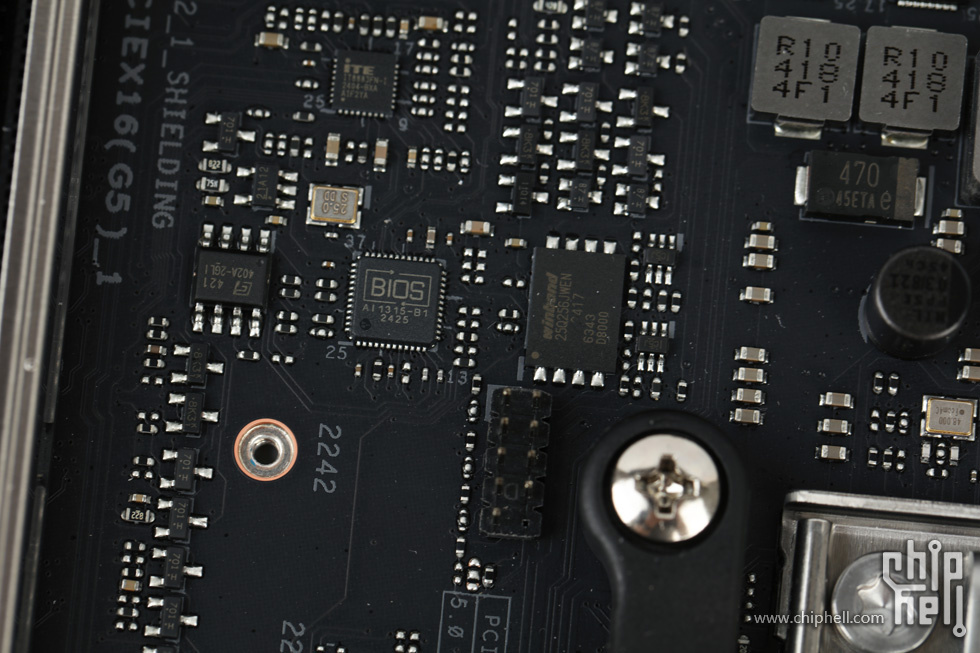

提供BIOS Flashback更新功能的控制器和BIOS ROM芯片以及调试用的接针.

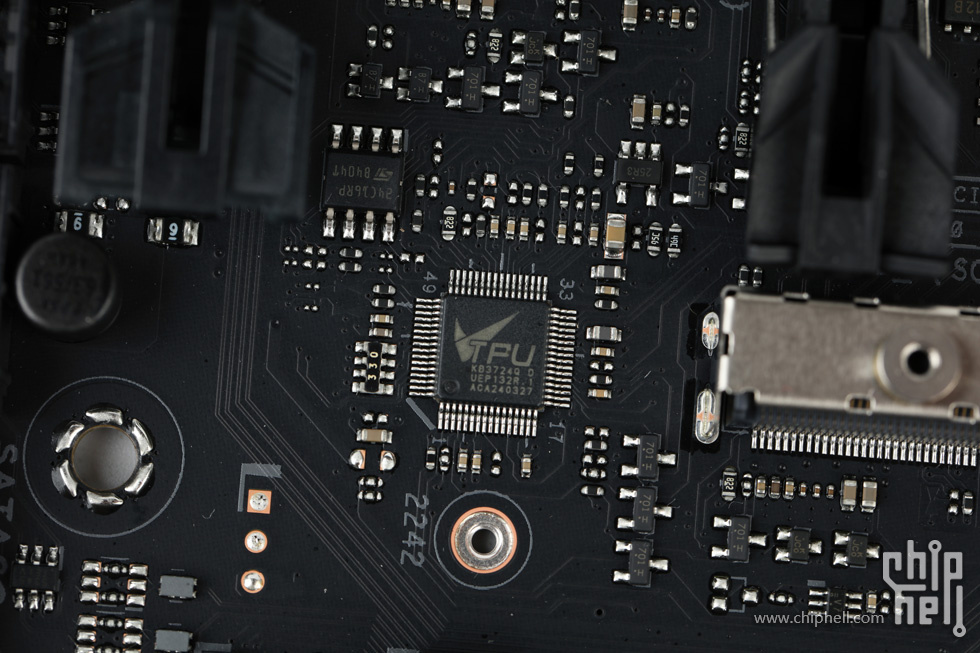

提供自动超频和额外超频选项的TPU芯片.

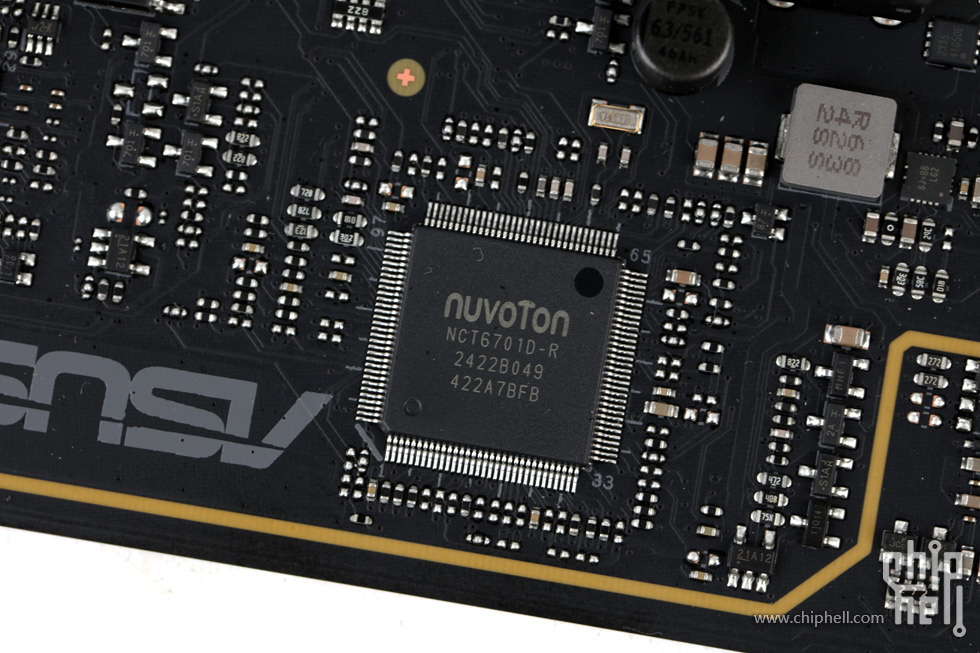

提供板载监控等功能的Nuvoton NCT6701D-R Super I/O.
板载音频Codec为Realtek ALC1220P.配置较为朴素.

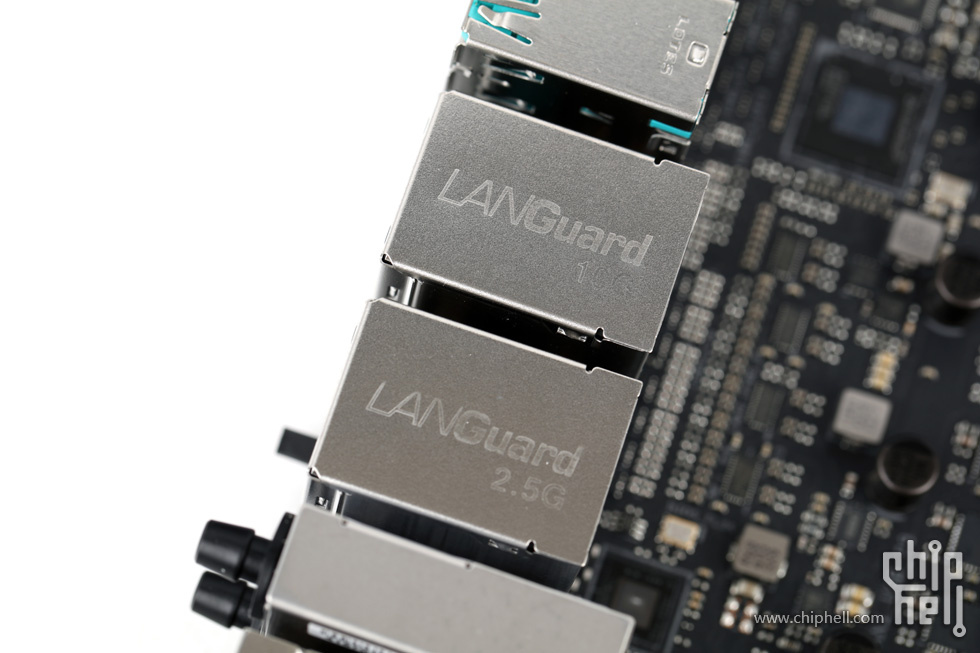

双LAN网口外壳上标注了对应的速率.

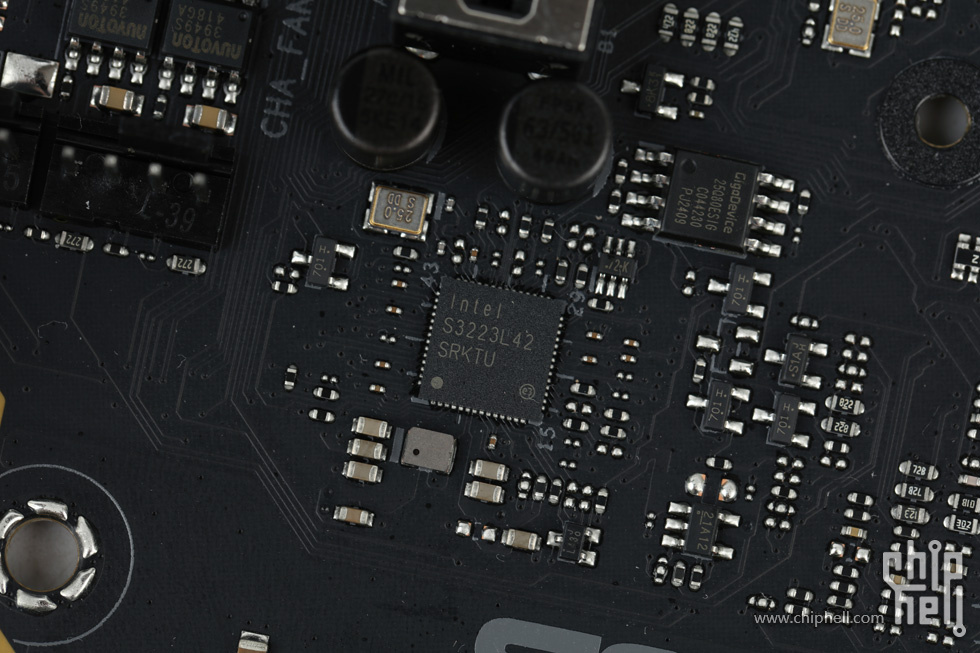

2.5GbE LAN网卡Intel I226-V.

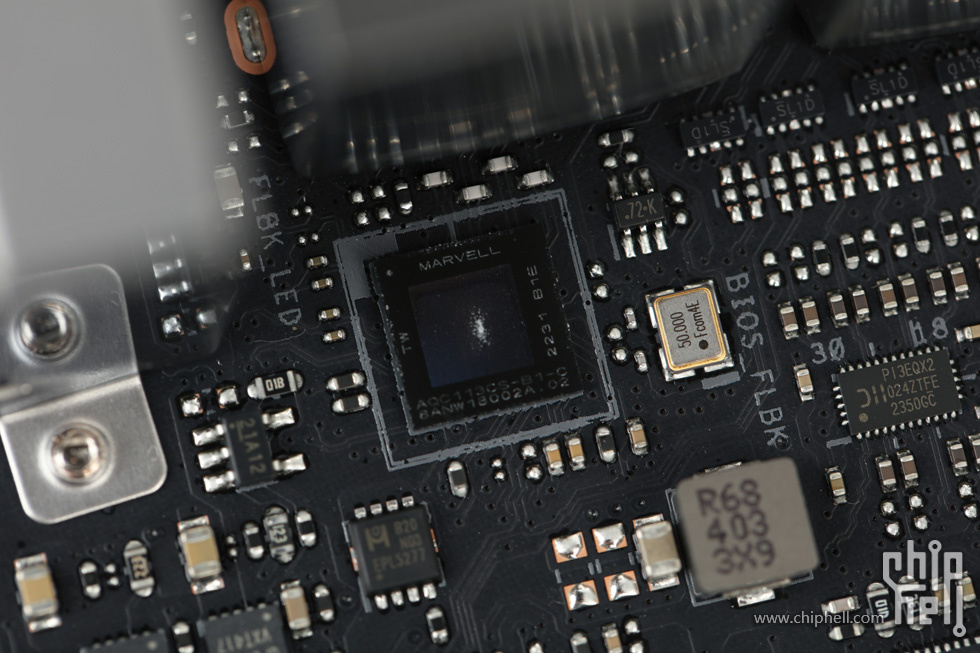

10GbE LAN网卡Marvell AQC113.

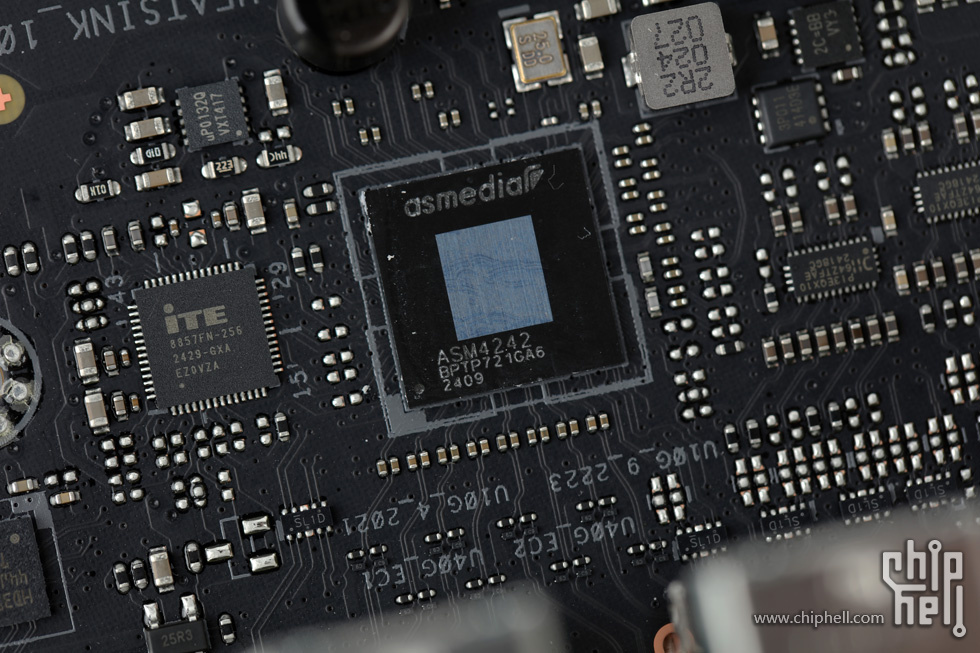

ASMedia ASM4242 USB4控制器提供两个USB4

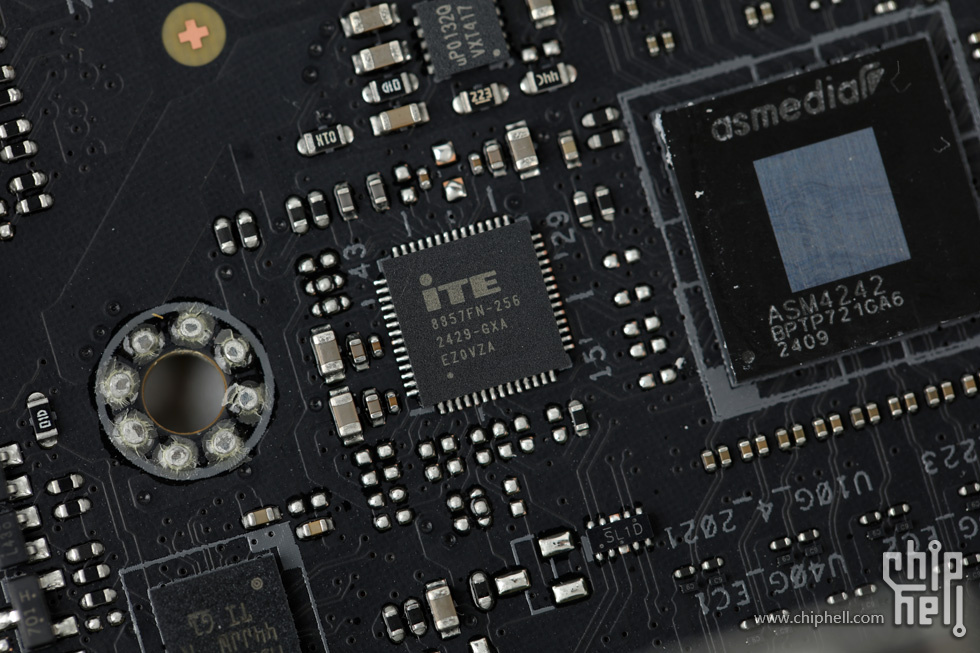

配套ITE IT8857FN支持

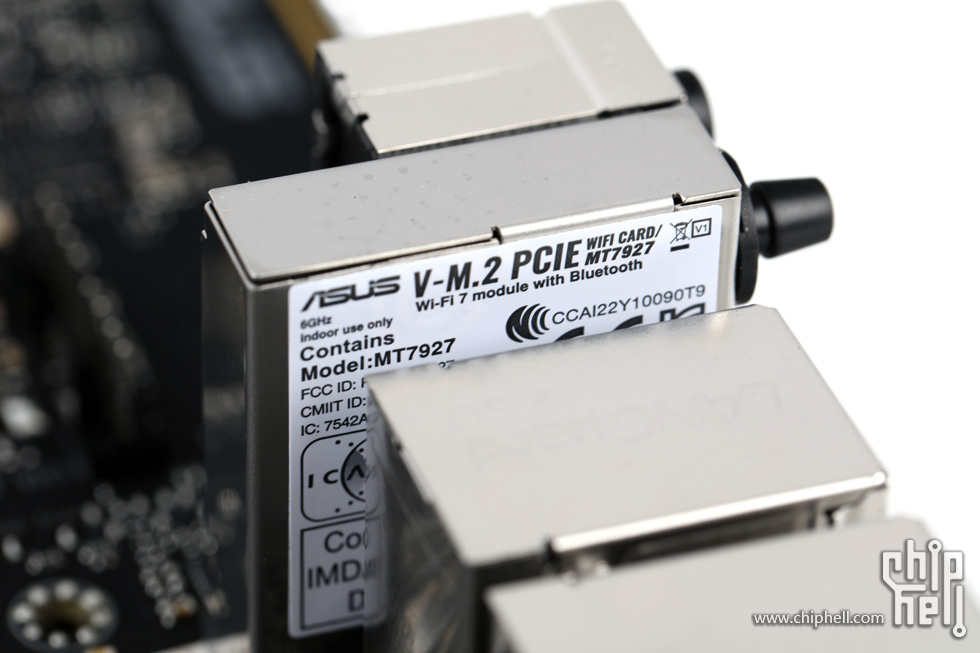

板载无线模块采用竖置M.2接口的MediaTek MT7927.支持Wi-Fi 7 +BT5.4.
|
