产品解析
包装盒以黑黄双色搭配为主,左侧为Taichi系列的LOGO,右侧为主板型号.
附件包括监管信息手册以及快速安装指南.完整说明书需扫码二维码查看.

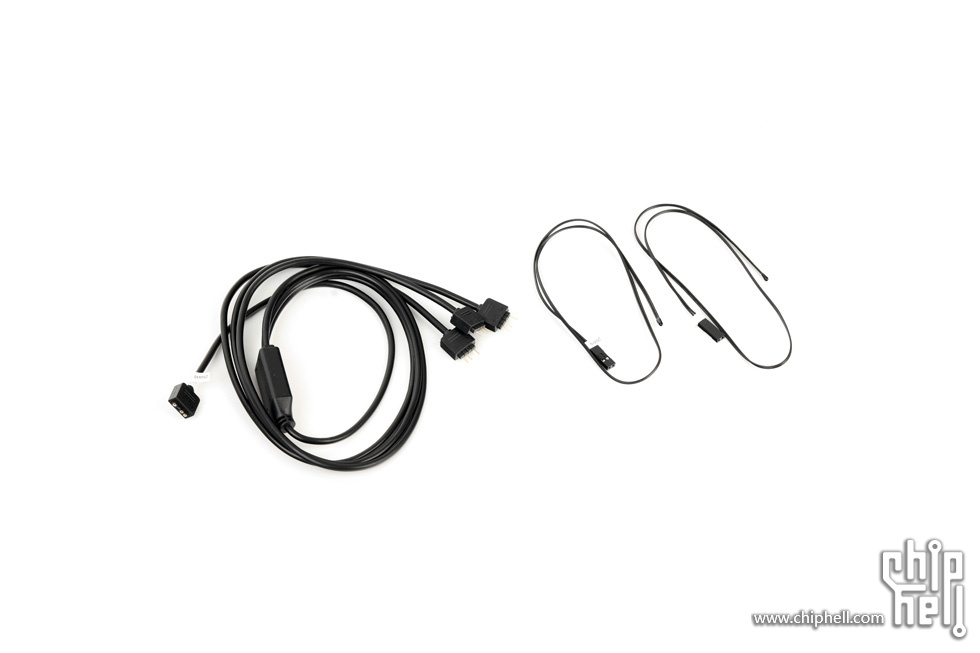

1条一转三的ARGB转接线以及2条测温线.

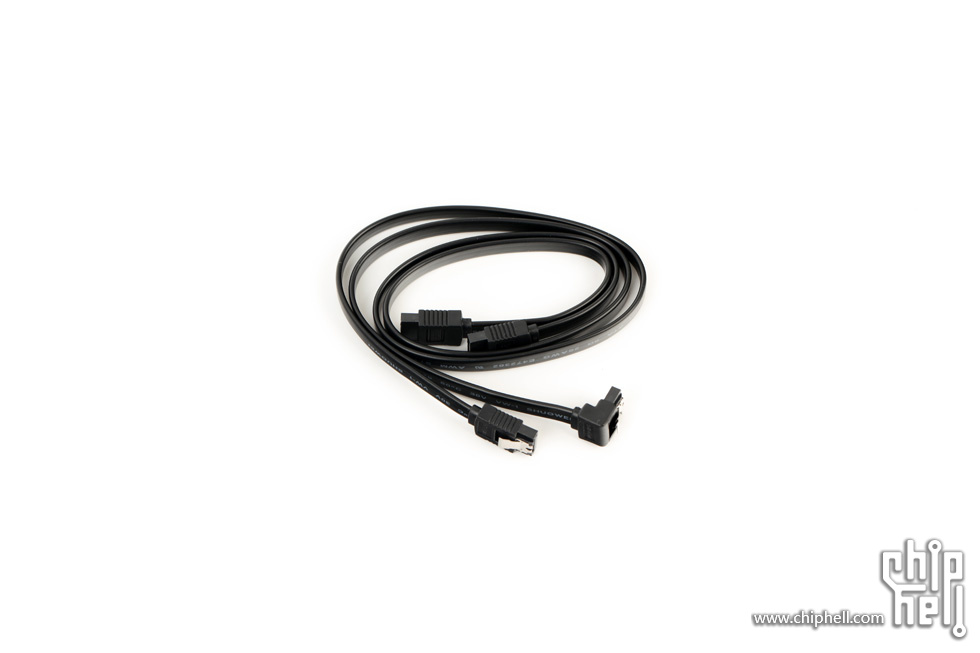

2条SATA线.

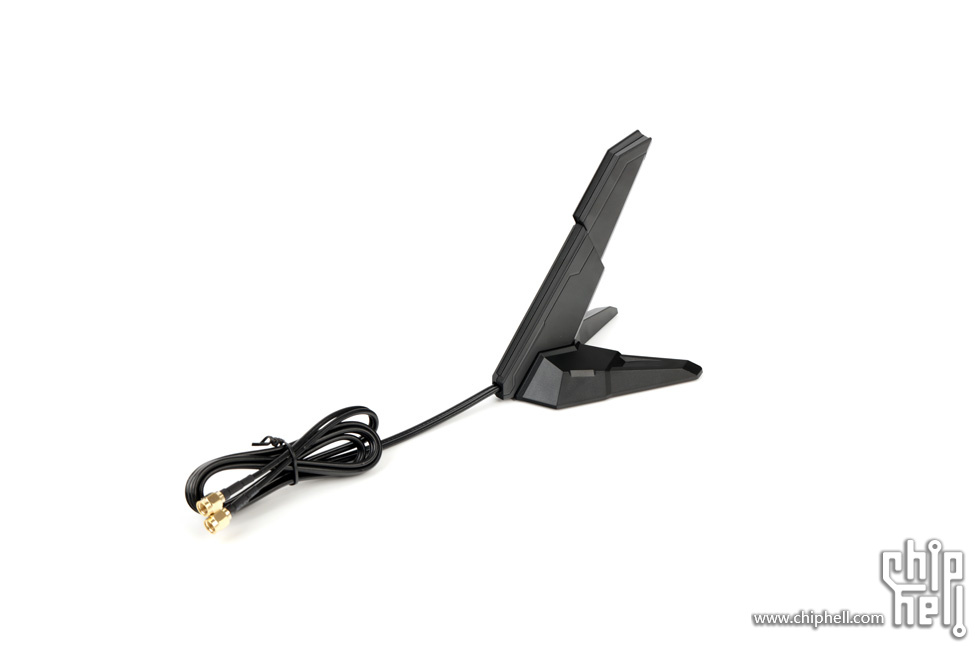

1套ASRock经典造型的无线网卡天线.

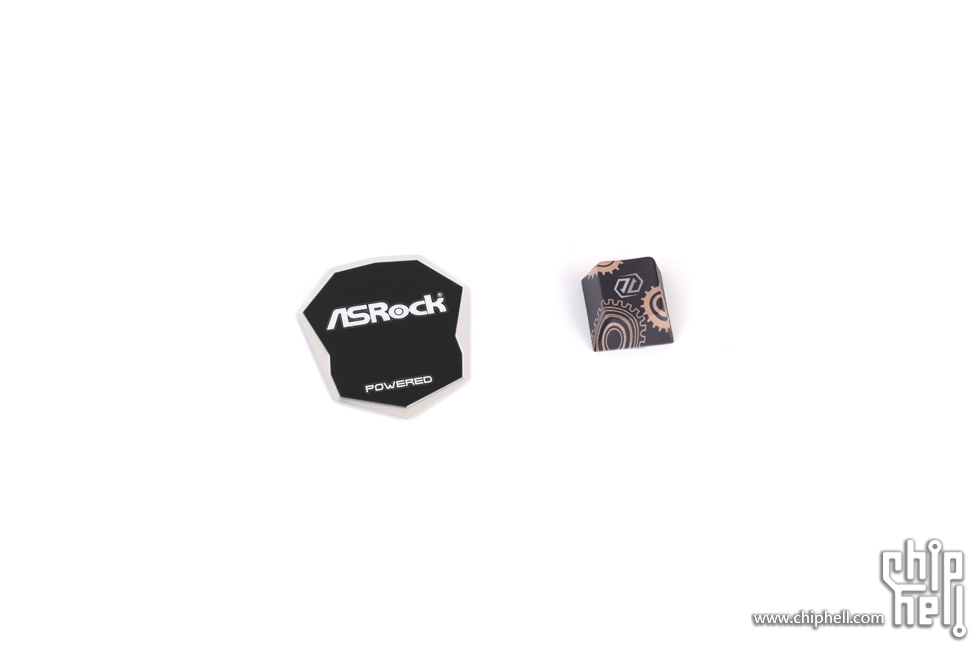

1个ASRock装饰铭牌以及1个Taichi系列定制键帽.

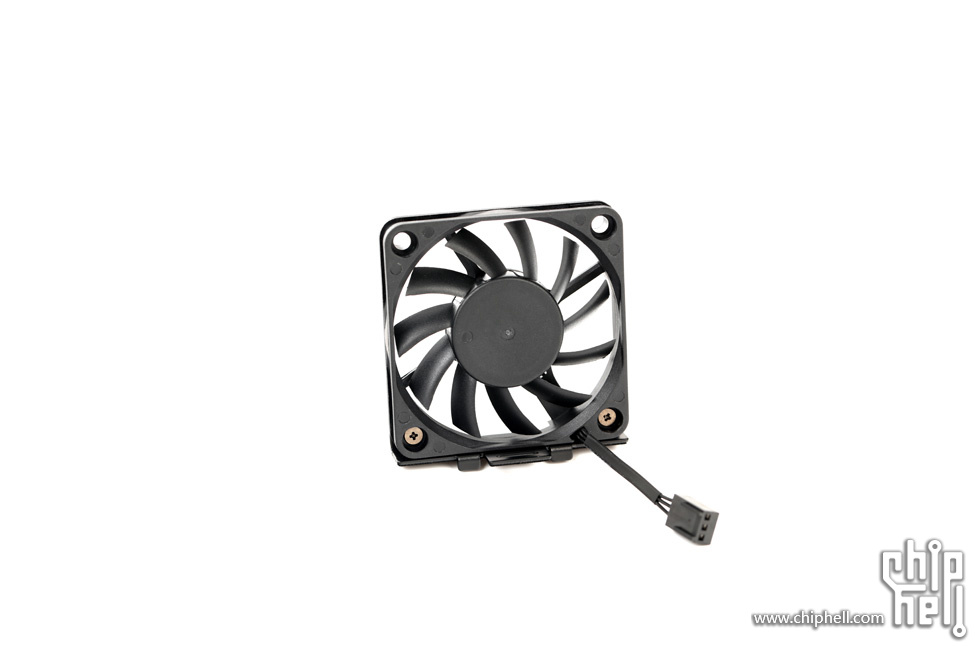

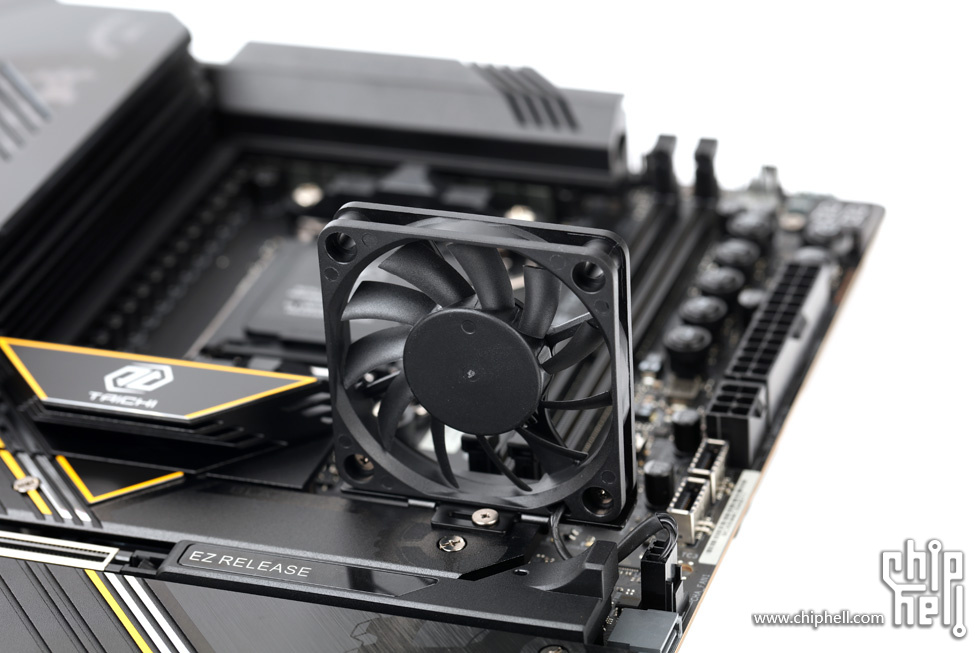

同时还提供了1个内存散热风扇.
安装后的效果.

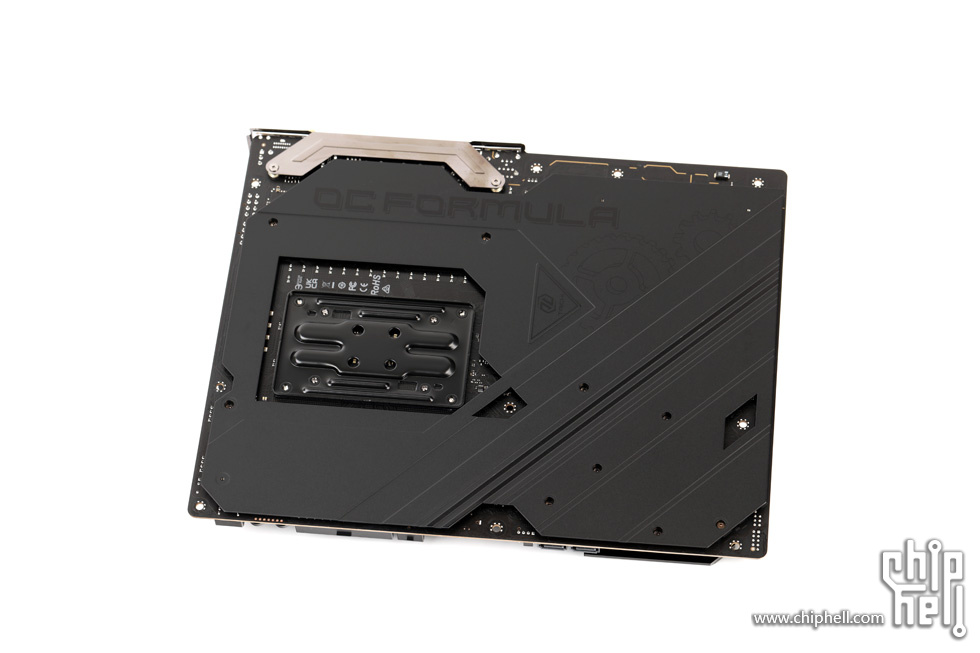

主板背面,配有一块全覆盖的金属背板.

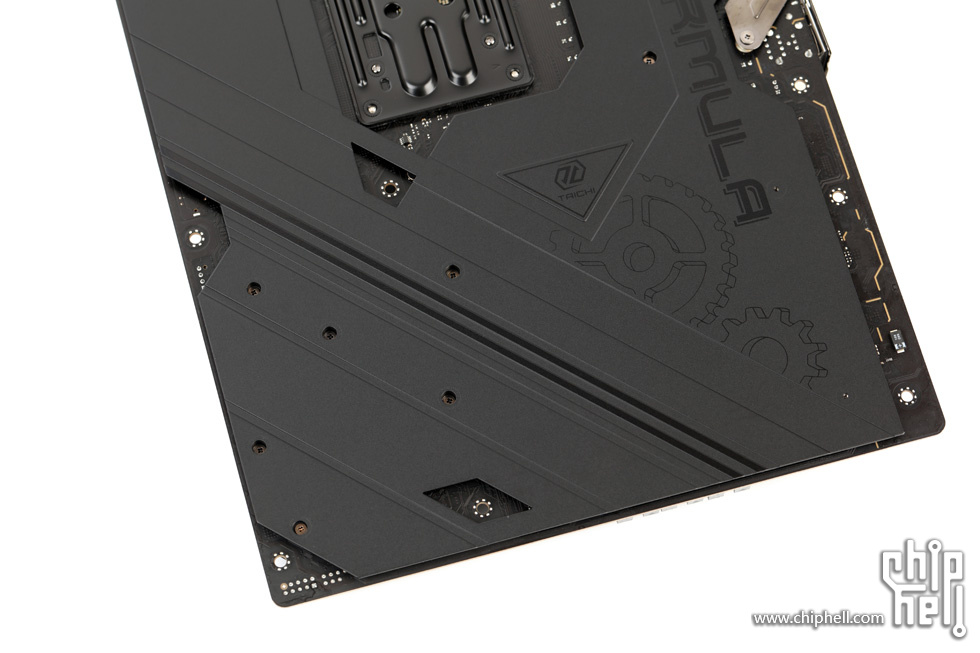

背板下半部分的斜状条纹造型.
Taichi系列的LOGO以及齿轮装饰.

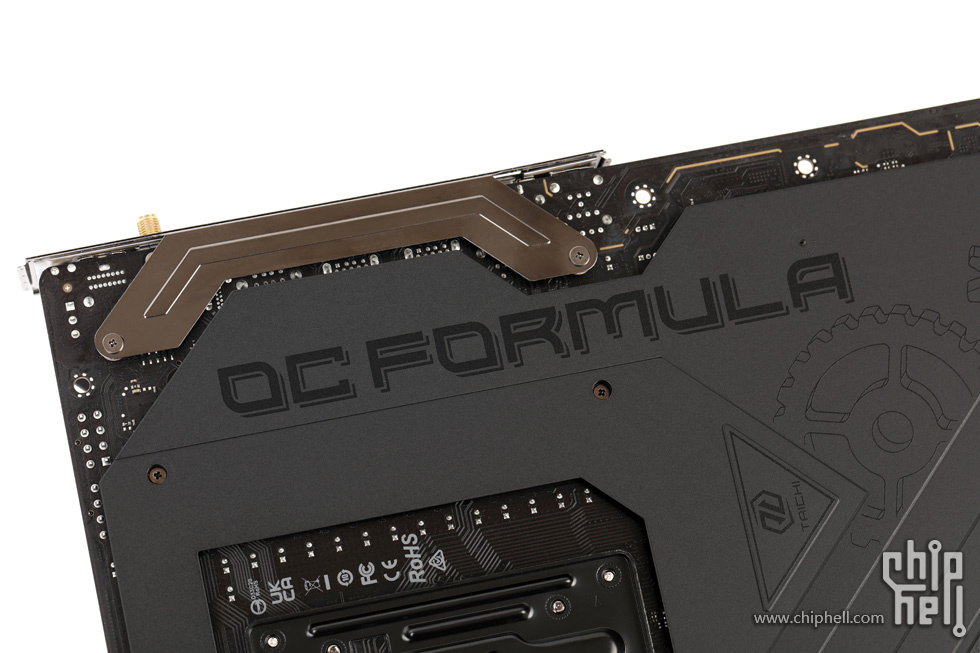

型号OCF的装饰字体,同时在挡板处还设有额外加固.

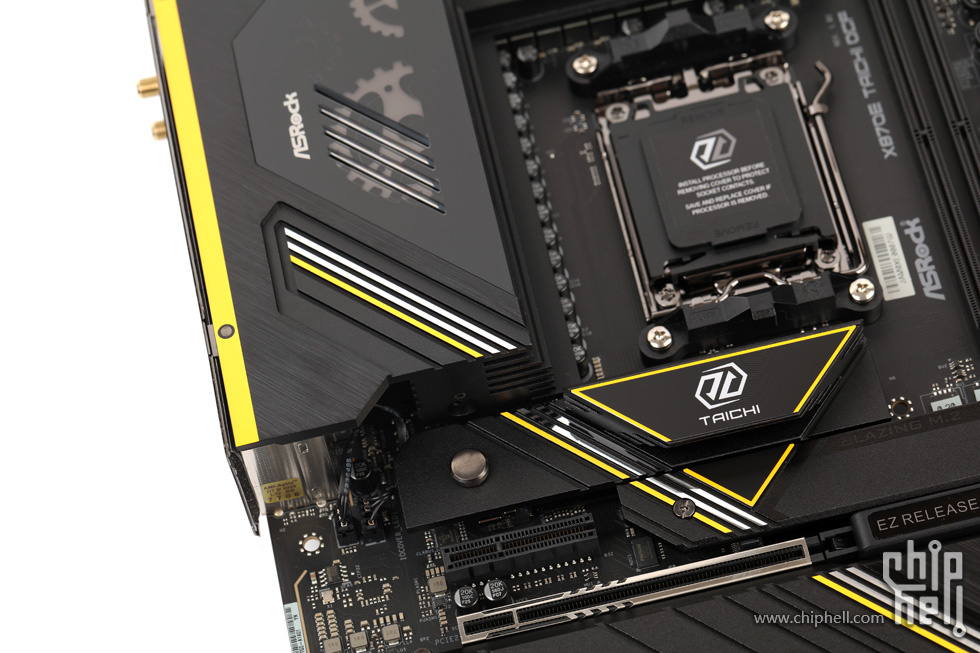

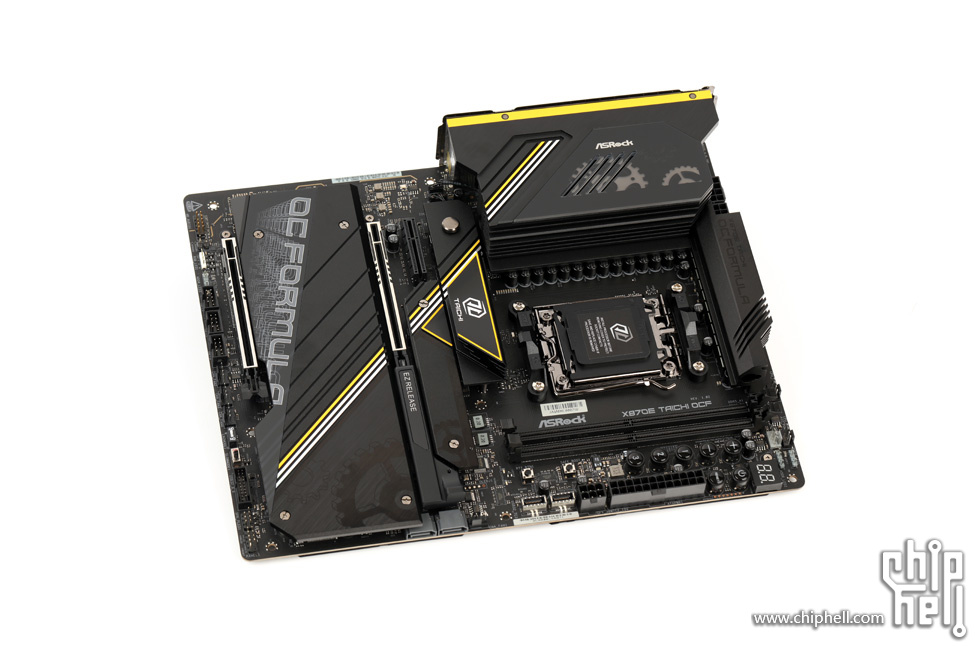

主板正面,可以看到整体为纯黑设计,并配以斜向的黄银色条带和文字点缀.
CPU供电和散热模组,采用主流的两段式L型排布.

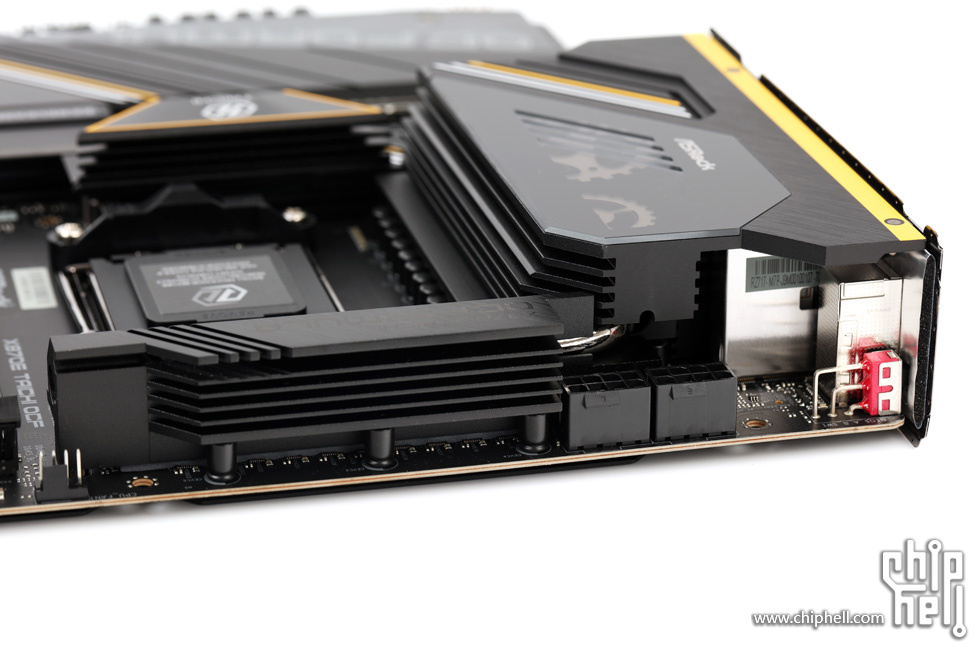

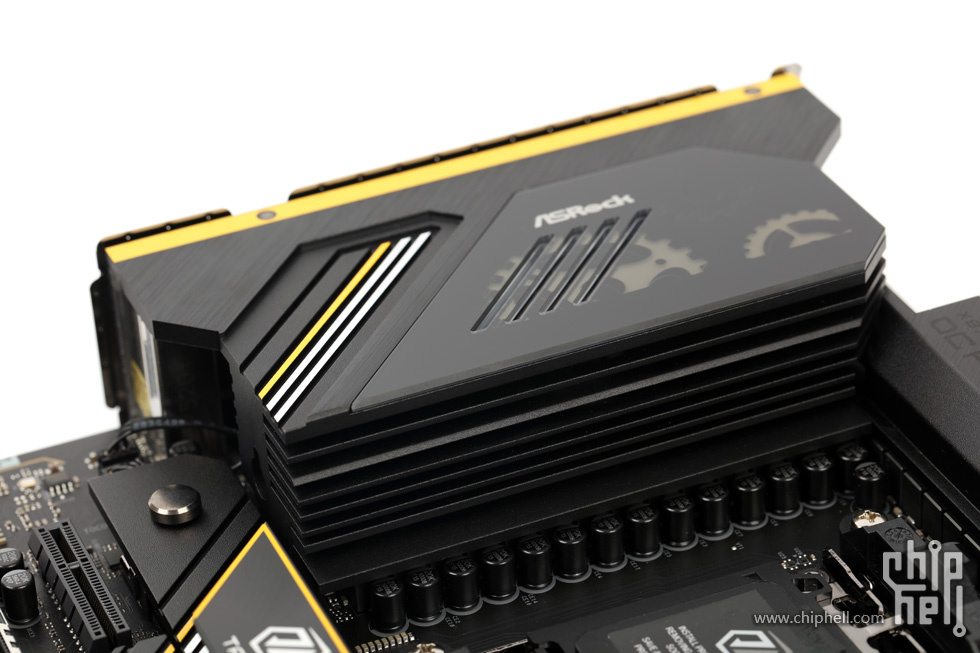

两段的散热模块,侧面均设有多道横向开槽以增加散热面积.
背面视角,可以看到其背部和内侧还有额外的散热开槽设计.

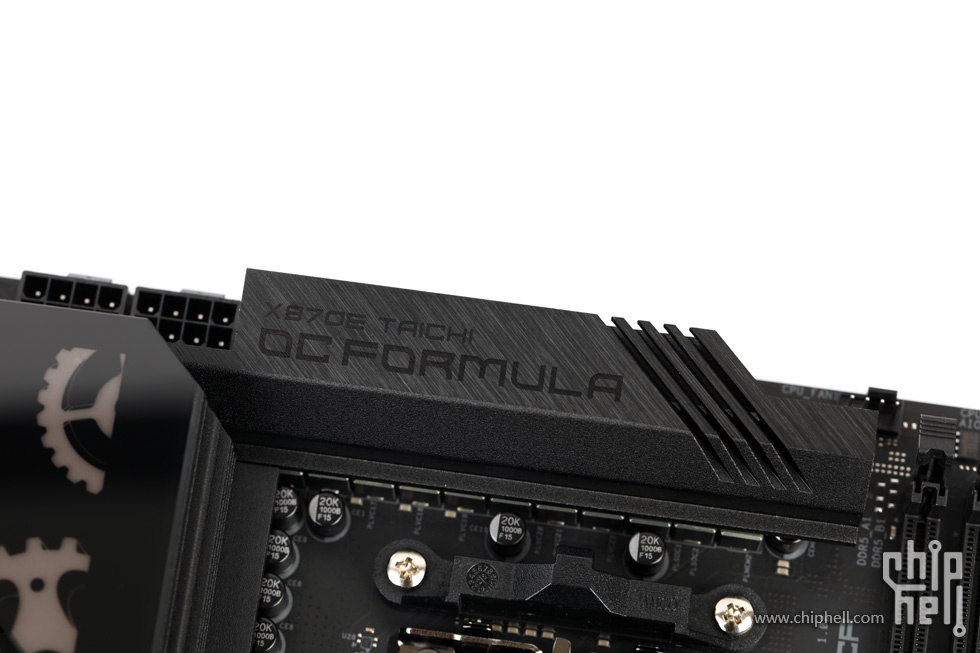

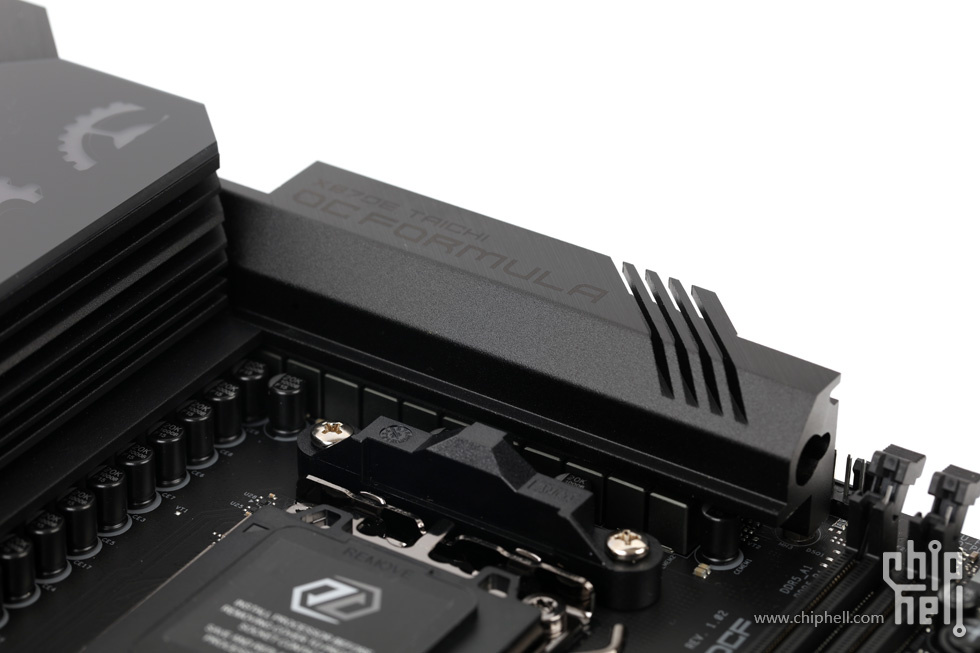

顶段散热模块设有型号名称,同时设有斜向开槽.

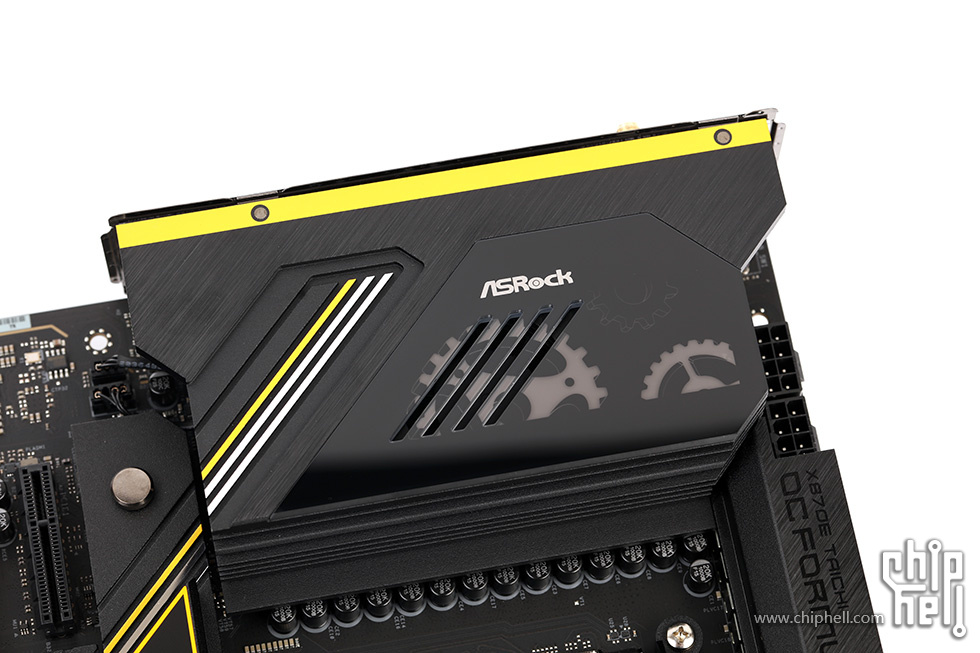

后I/O上盖采用散热模组一体式设计.

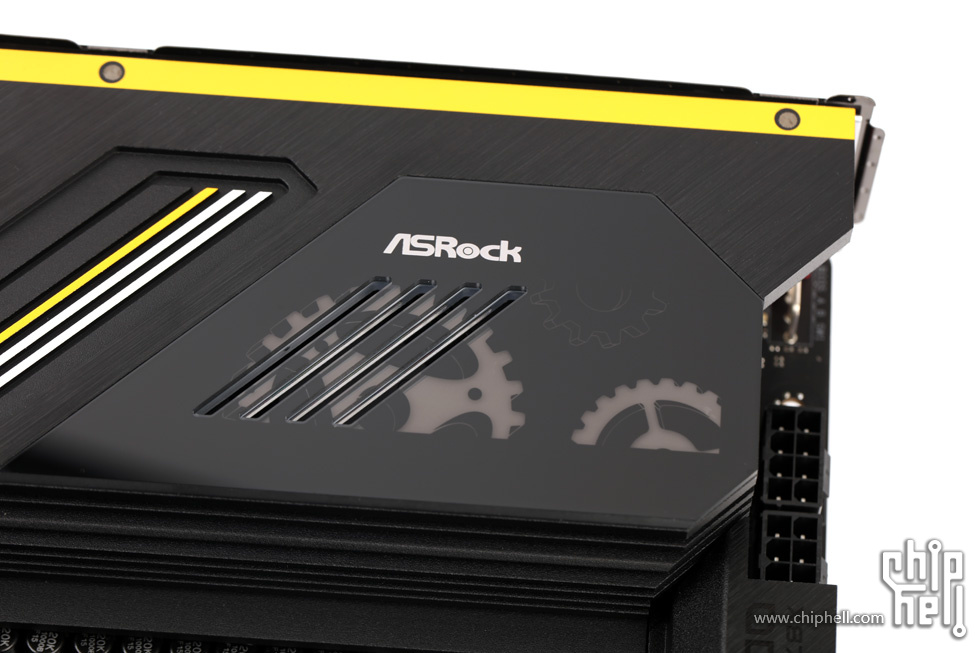

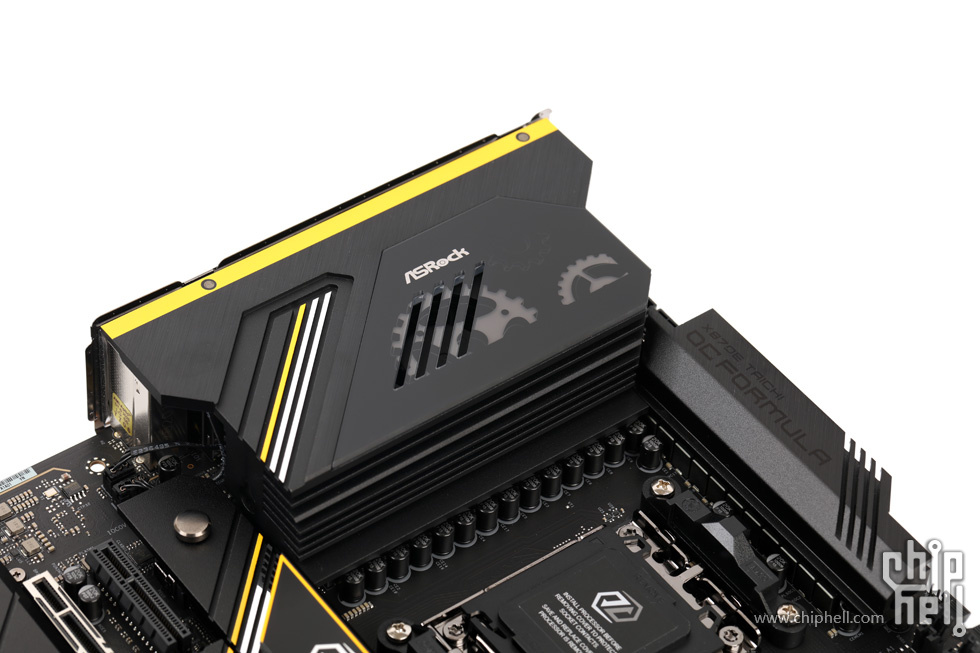

最上方为黄色条纹,中间为深灰色拉丝面板,左侧为斜向装饰条纹,右侧设有散热开孔以及文字图案装饰,同时在下方还设有RGB灯珠.
斜向装饰条纹延伸至多个散热模块.

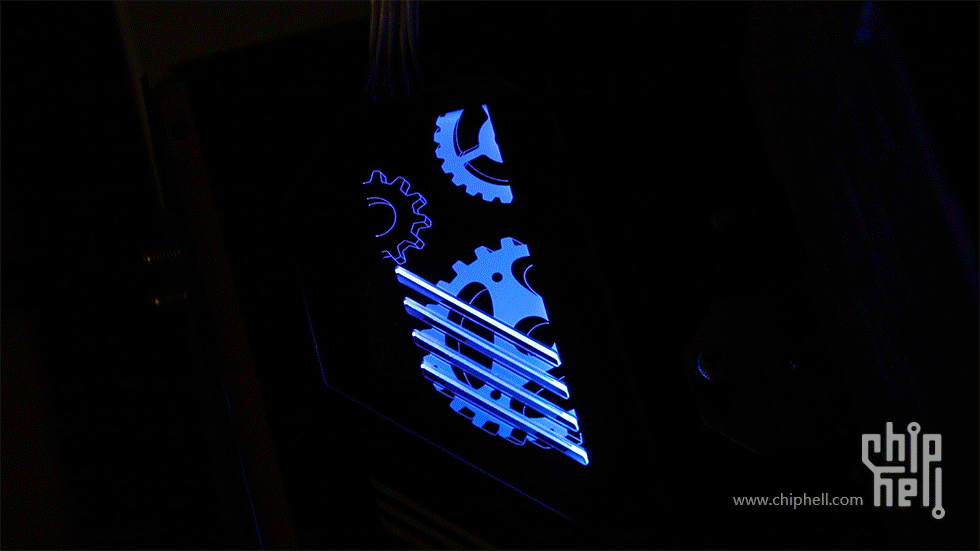

后I/O上盖在通电下的RGB效果.

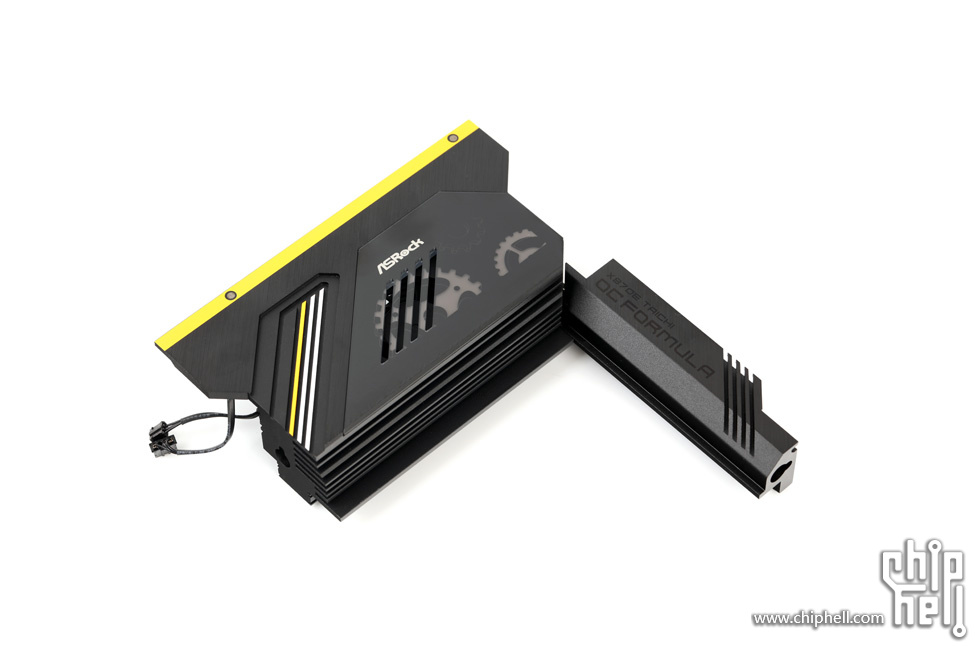

CPU供电散热模组.

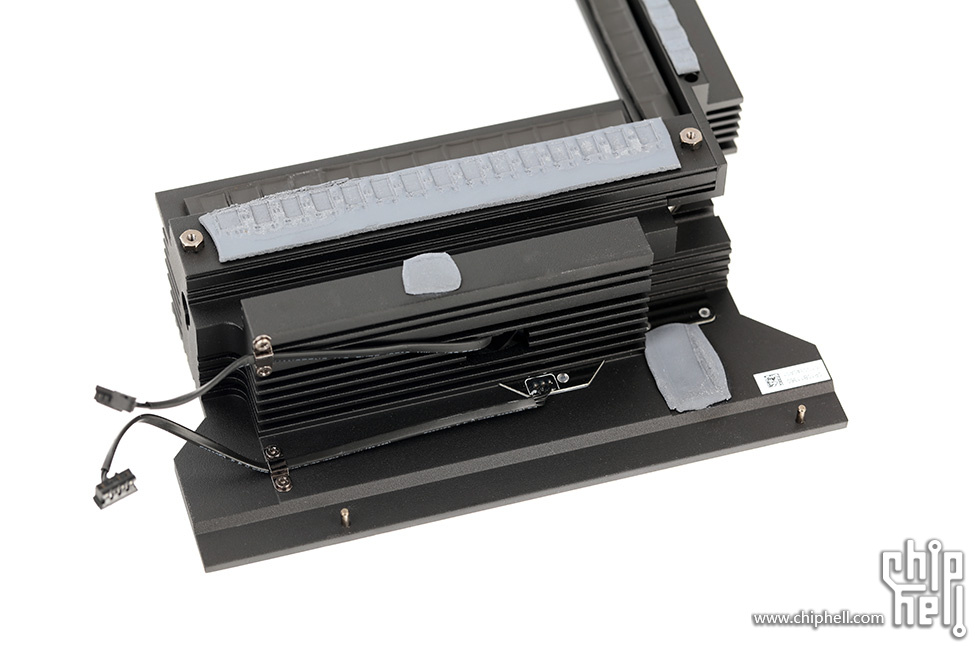

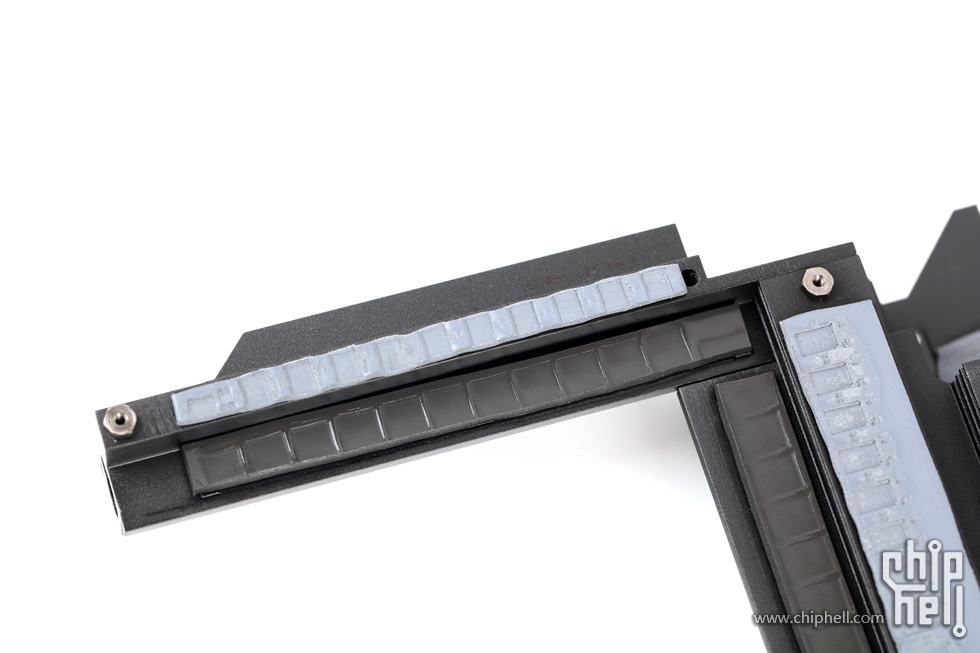

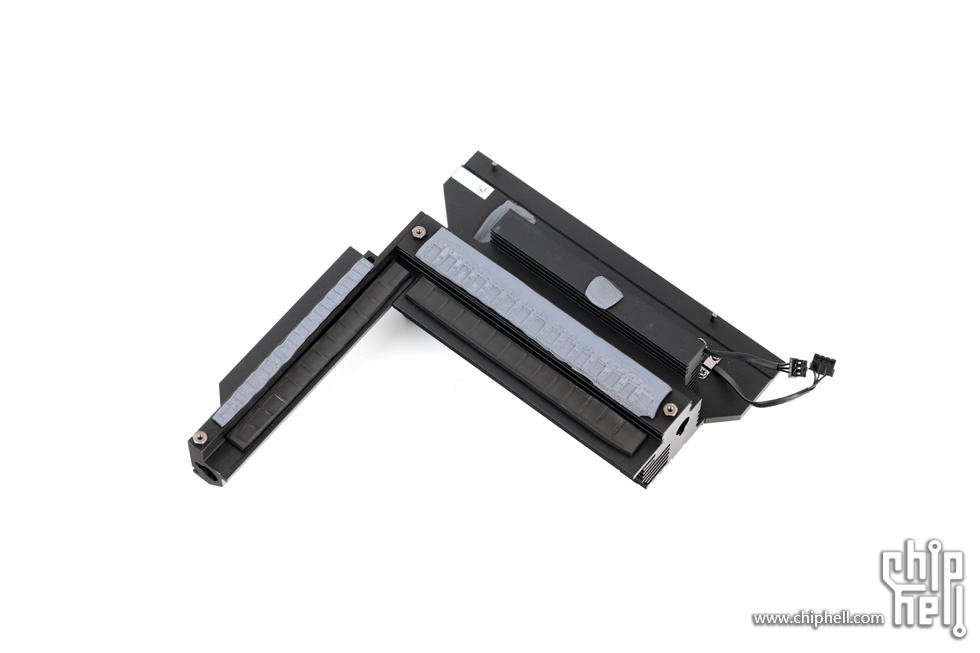

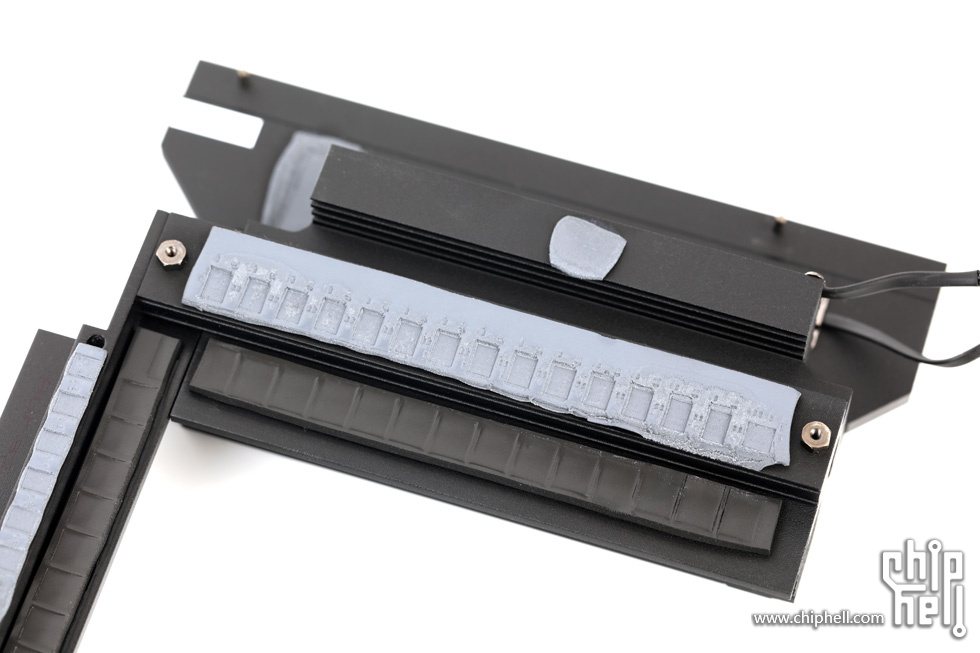

散热模组均通过导热垫接触MOSFET和电感,接触面压力良好.
在散热模组内侧,可以看到内部固定的散热风扇的连接线孔位,但风扇无法拆卸.另一条为RGB灯线.

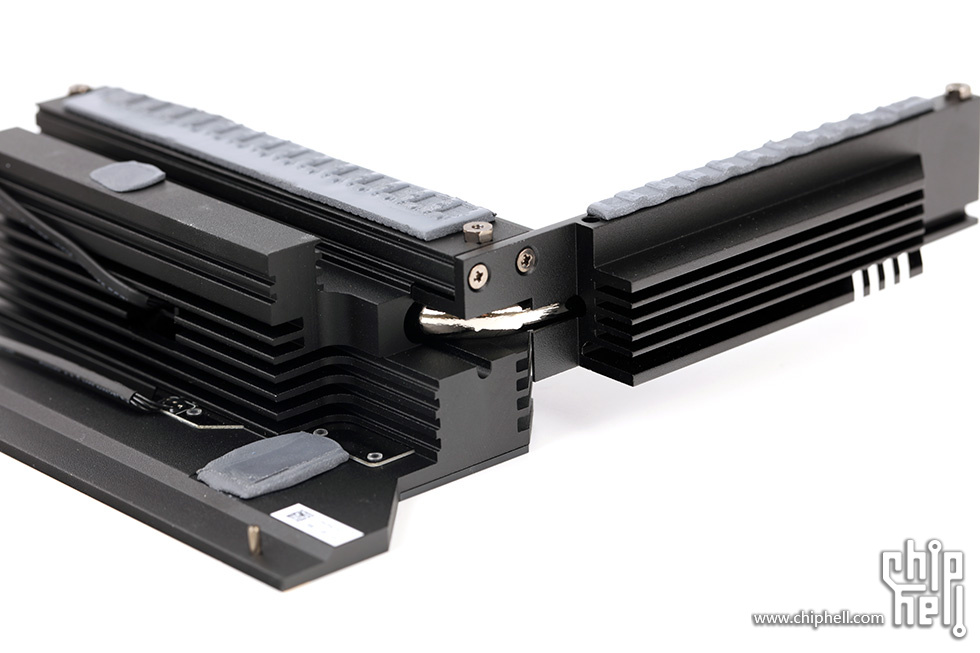

散热模组配以一根热管,贯穿两个散热模块,用于更好的均衡发热.

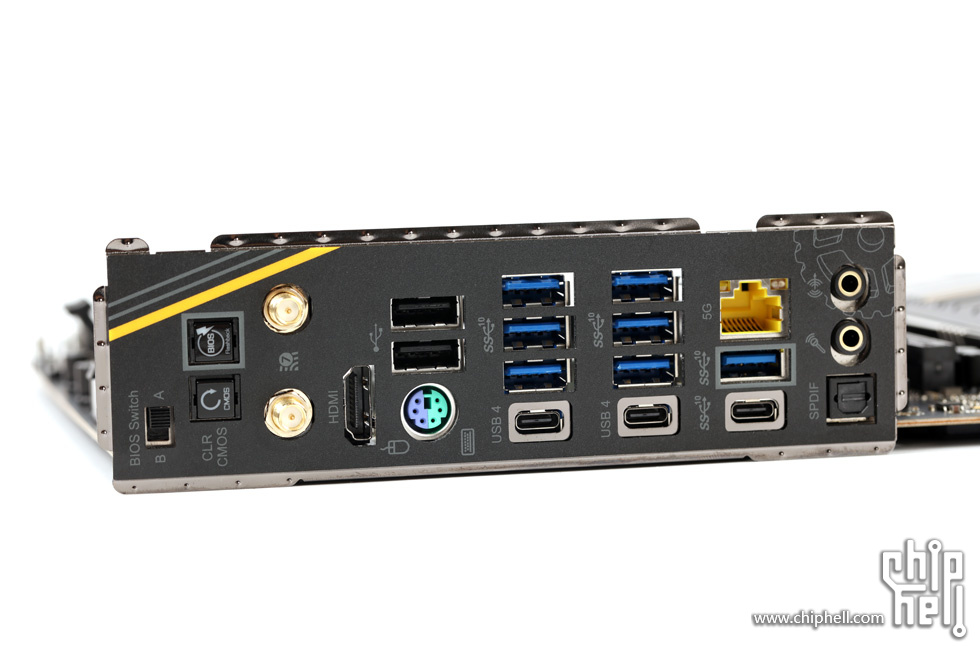

后置I/O接口部分.提供1个双BIOS切换按钮,1个CLR CMOS按钮,1个BIOS Flashback按钮,无线网卡双天线接线端,1个HDMI 2.1接口,1个PS/2接口,2个USB 2.0接口,2个USB 4接口(支持HDCP 2.3集显输出), 1个USB Type-C 10Gbps接口,7个USB 10Gbps Type-A接口,1个5Gbps有线网口,以及一组2个3.5mm+1个S/PDIF光纤的音频输出组合.

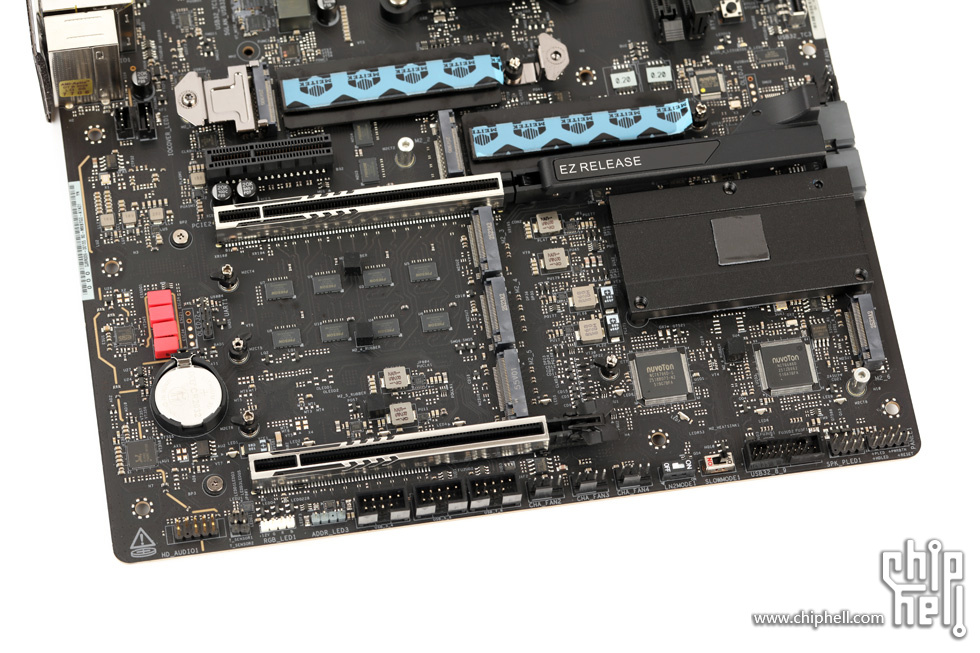

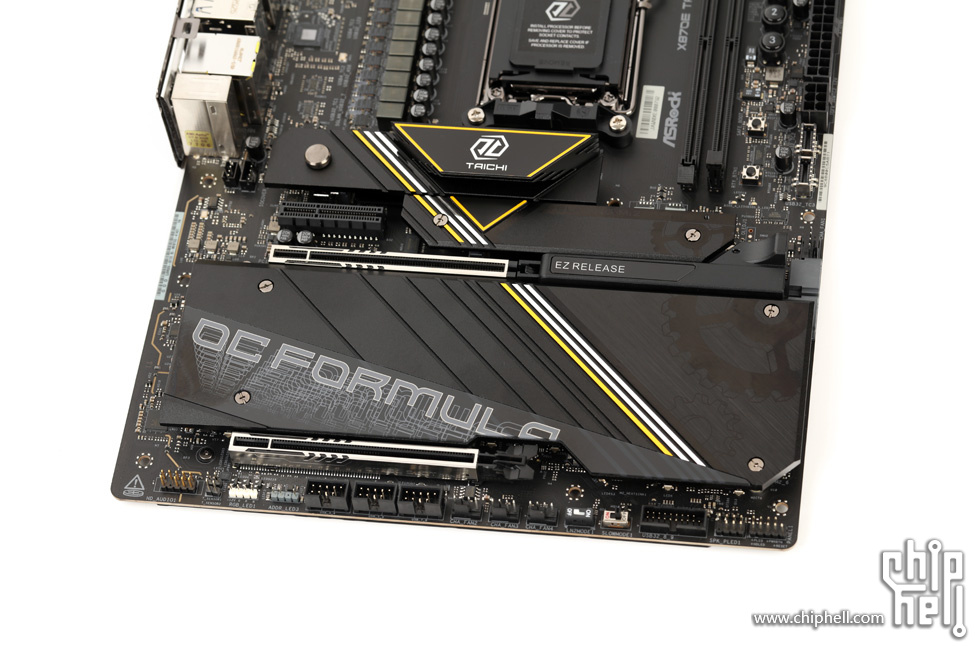

主板中下部为PCIe扩展区,M.2 SSD插槽以及芯片组区域.

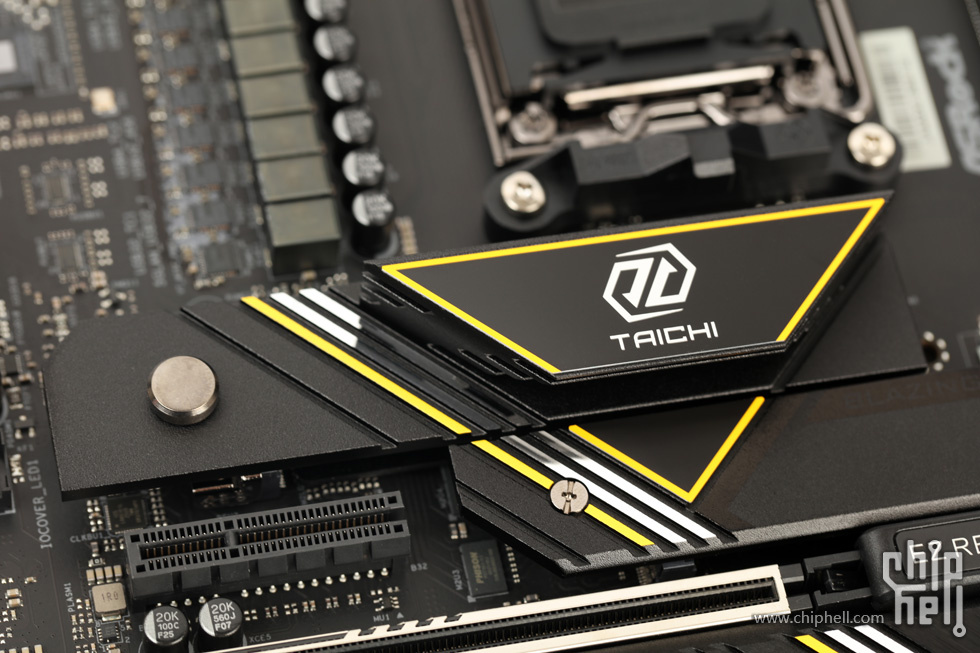

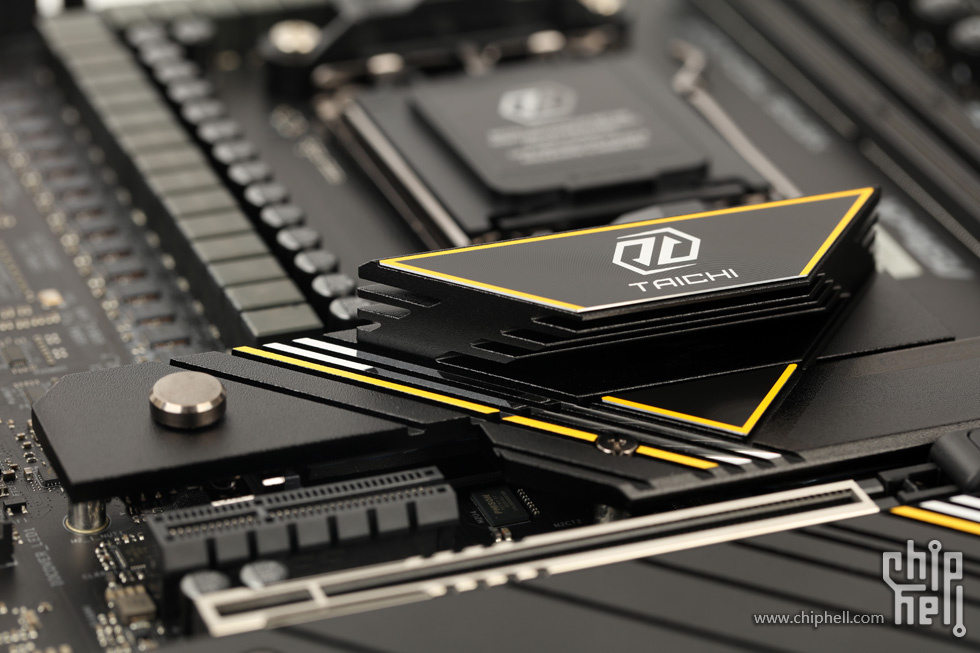

主板中部的独立式M.2散热装甲,表面斜向条纹以及Taichi系列LOGO的装饰.
从侧面来看,装甲厚度中规中矩.

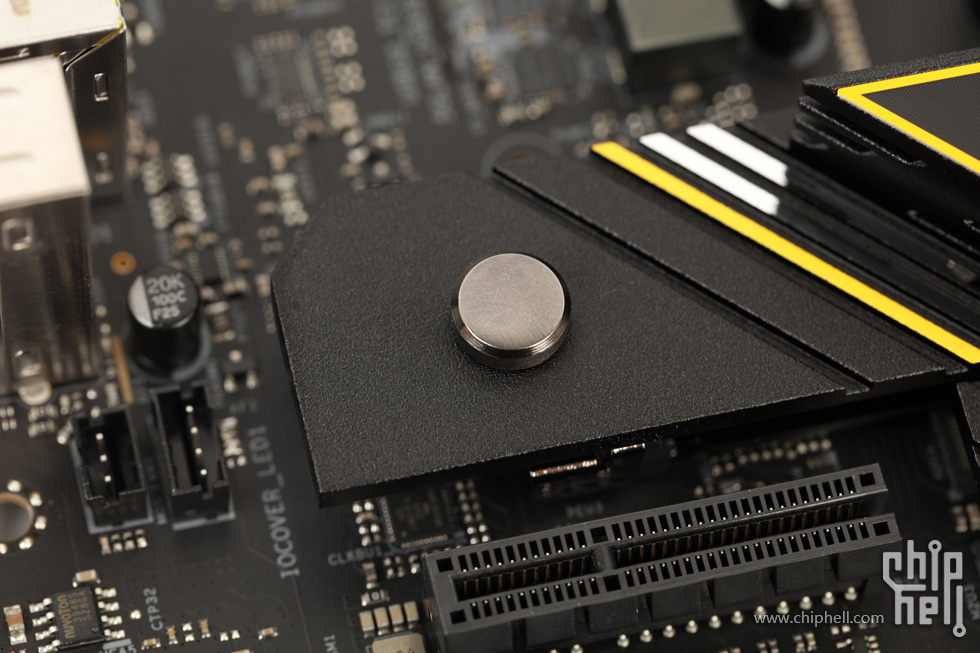

前端的圆形拨杆,向右拨动后即可取下散热片.

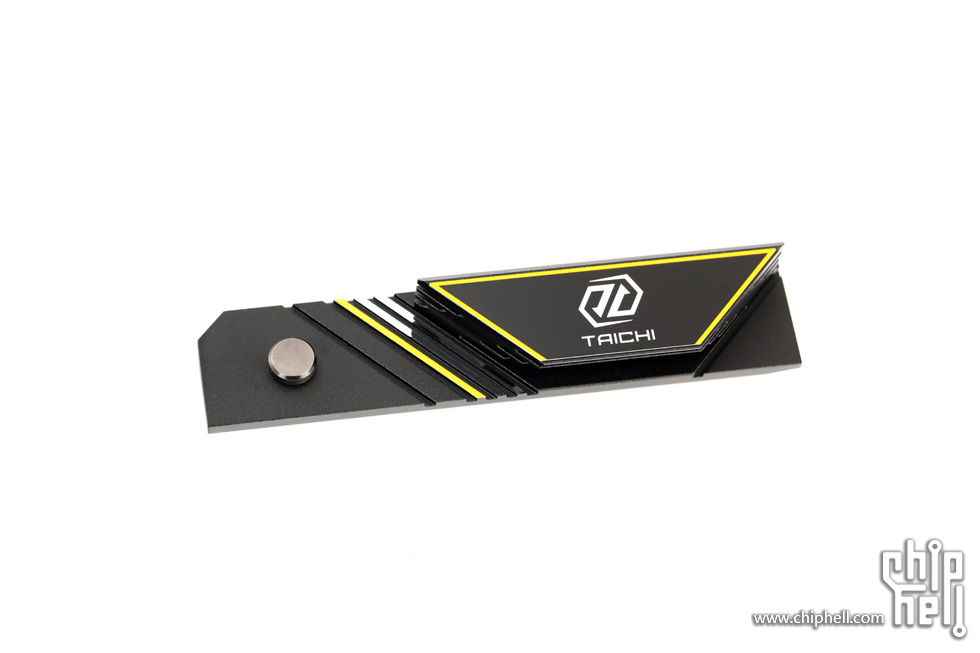

独立式M.2散热装甲.

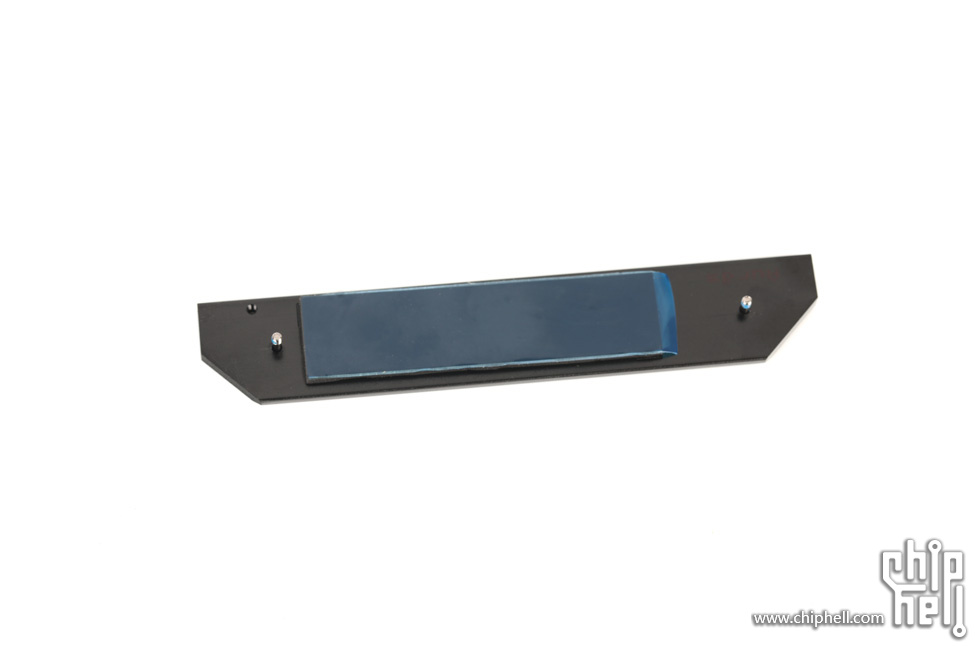

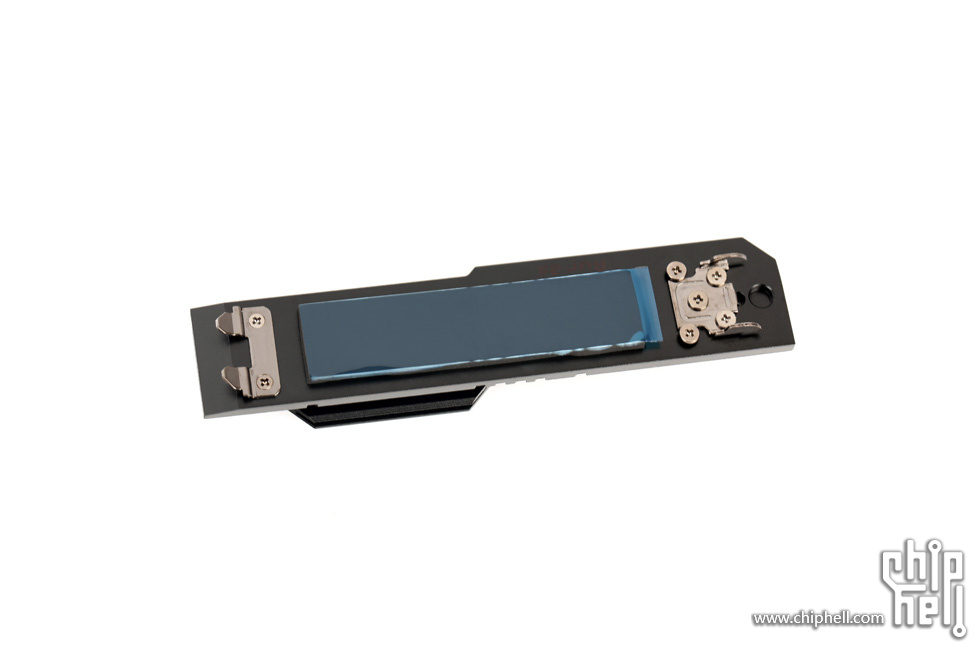

内侧设有导热垫.

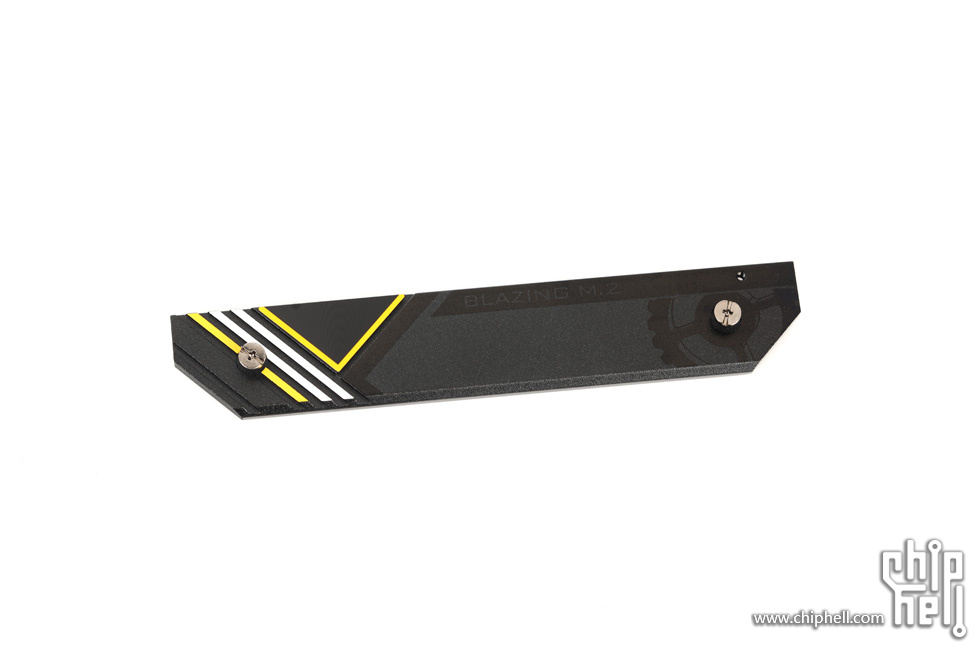

第二根独立式的M.2散热装甲,表面同样设有斜向条纹以及文字和齿轮的装饰.
第二根独立式M.2散热装甲,螺丝为防脱设计.
内侧同样设有导热垫.

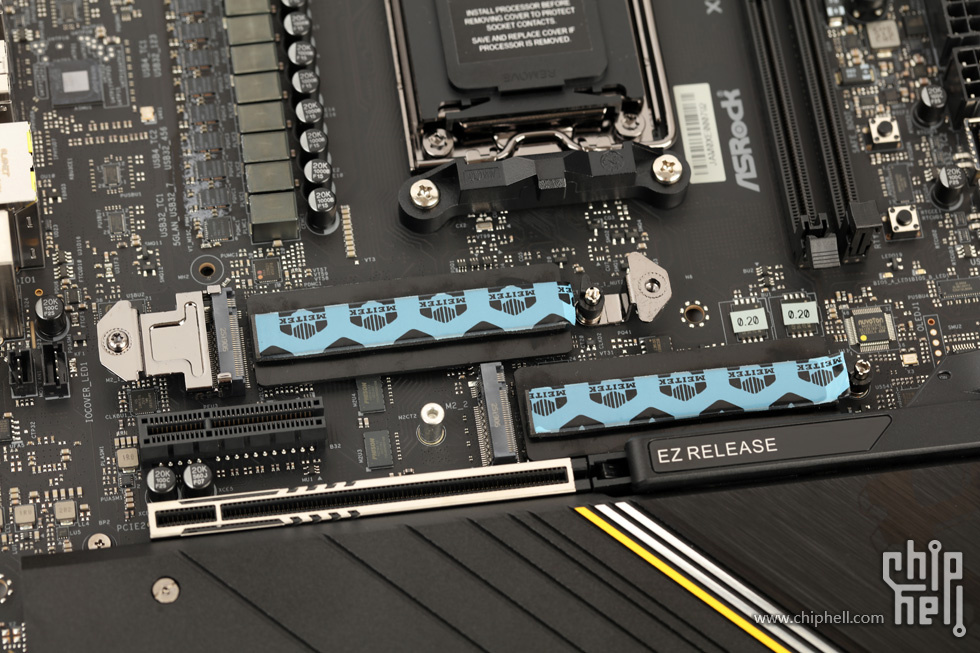

两条独立式M.2 SSD插槽均配备了散热背板和导热垫.

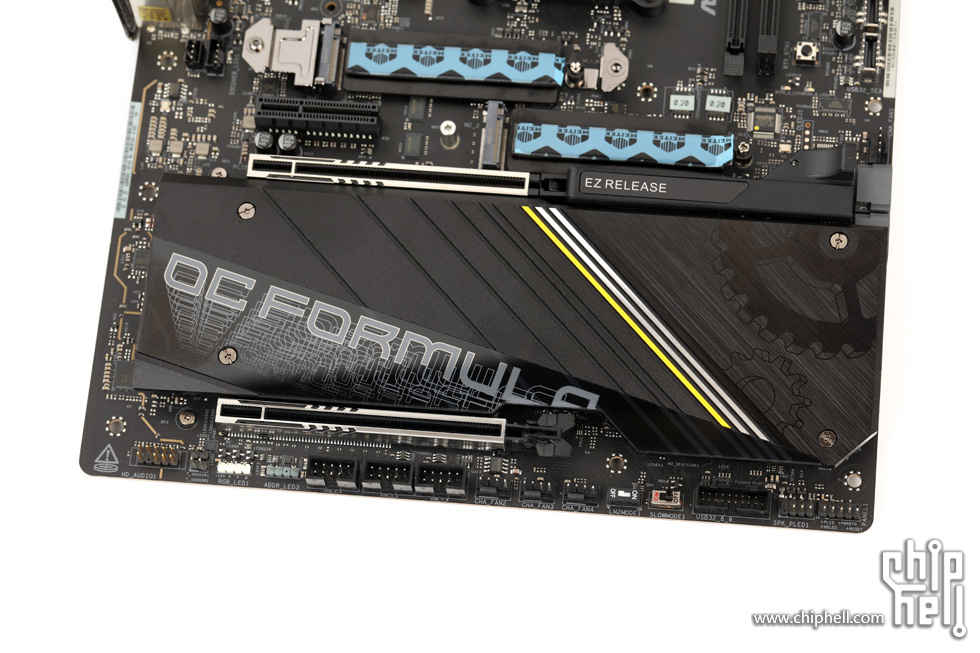

下部的整片式M.2 SSD散热装甲,在装甲底部设有RGB灯珠.

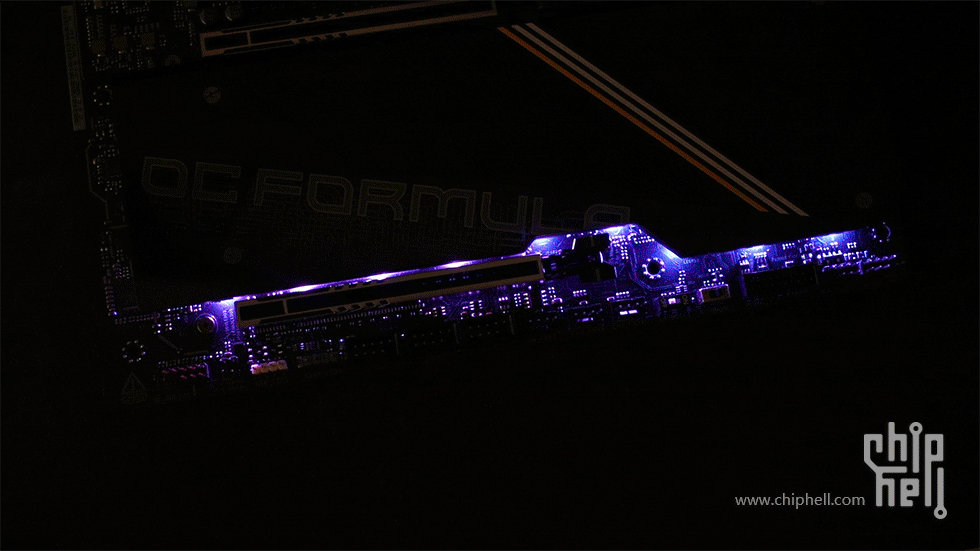

开机通电后的RGB效果.
左侧设有OCF装饰字体.

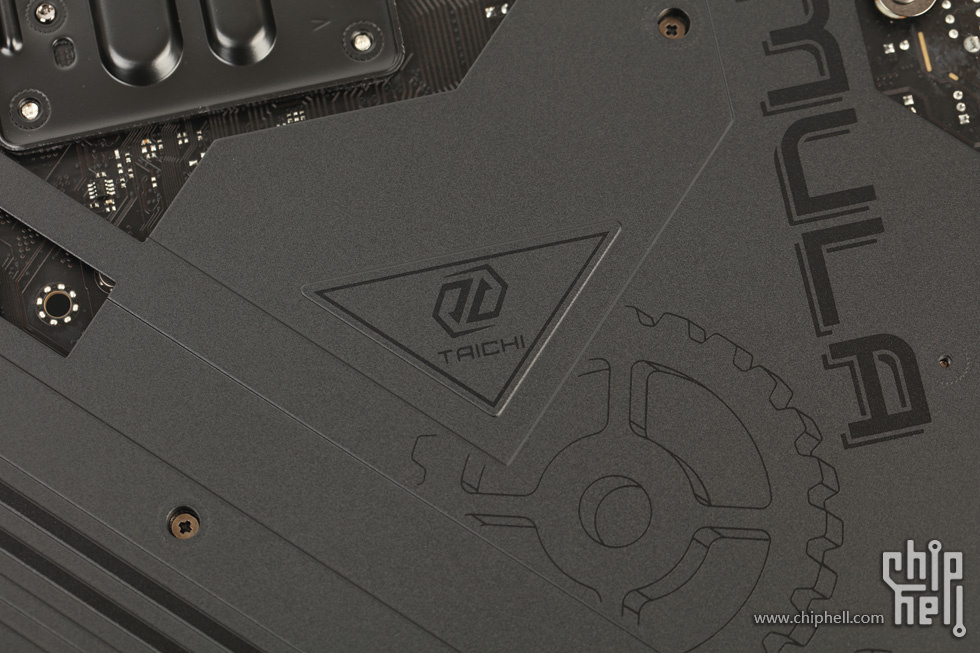

右侧设有斜向条纹,以及采用深灰色拉丝面板的齿轮装饰.

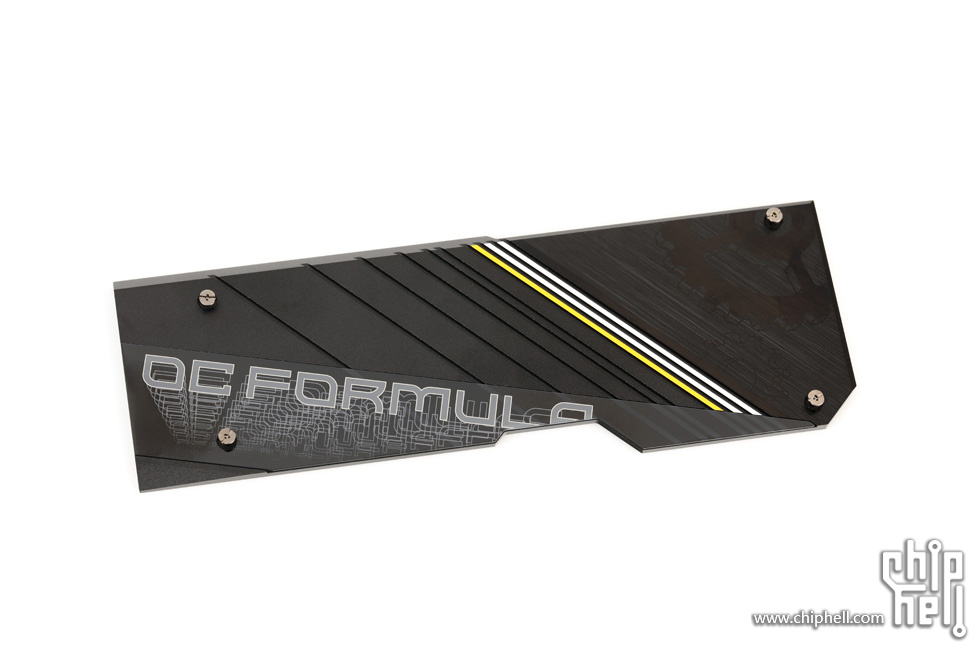

卸下后的整片式M.2 SSD散热装甲.
内侧设有4条导热垫.
4条M.2 SSD插槽,均无散热背板.

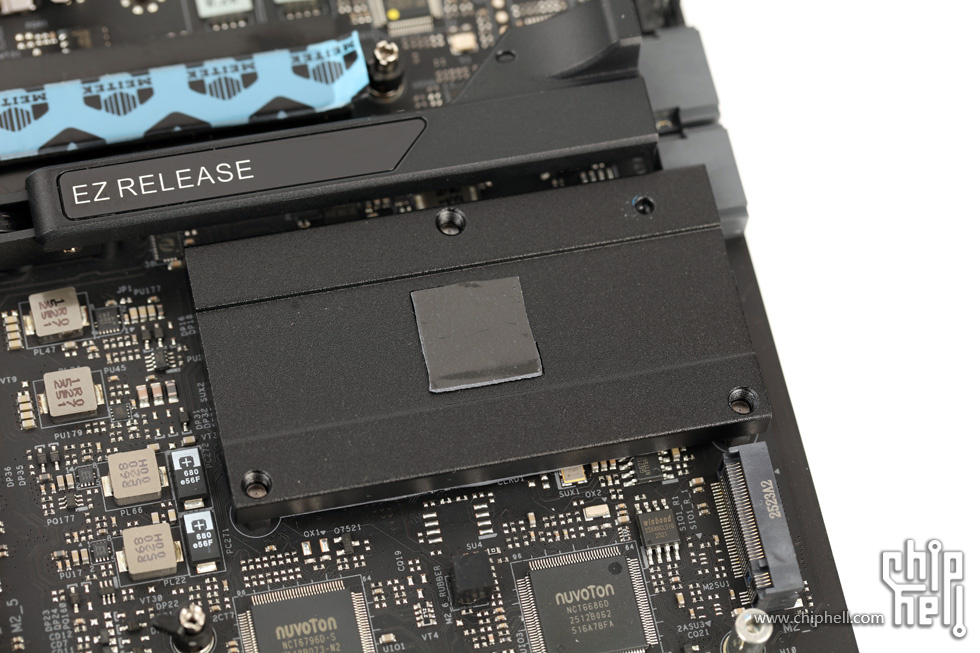

右侧的芯片组散热模块,上方设有导热垫.

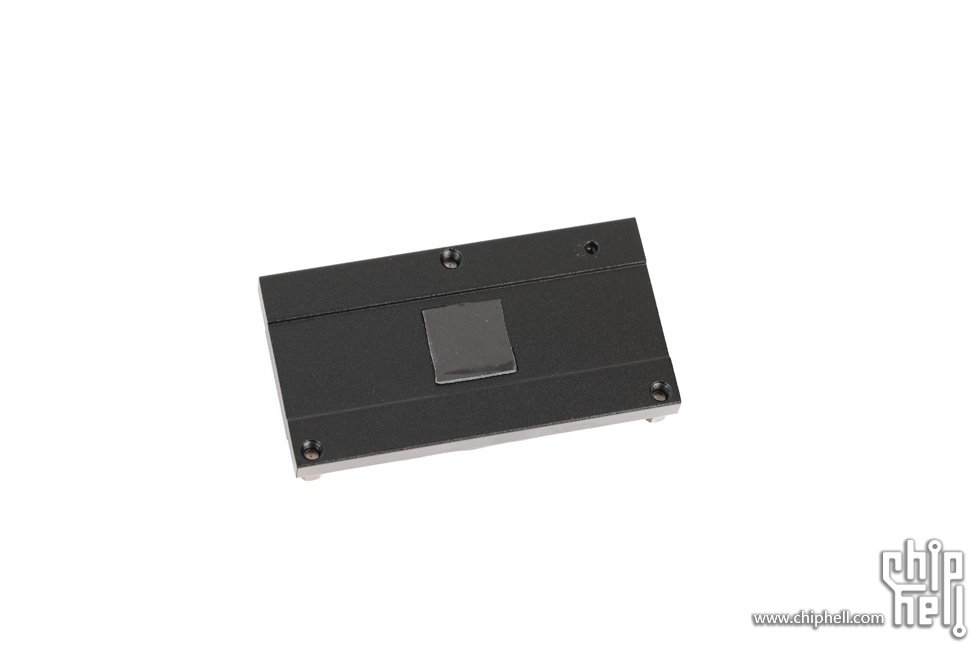

卸下的芯片组散热模块.

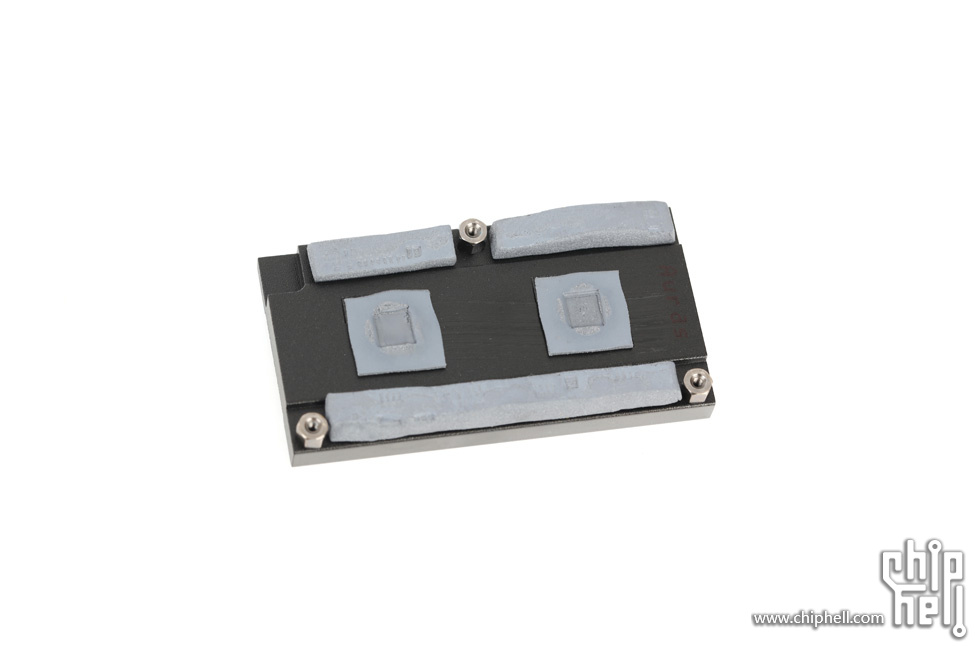

散热模块内侧,设有对应的导热垫.

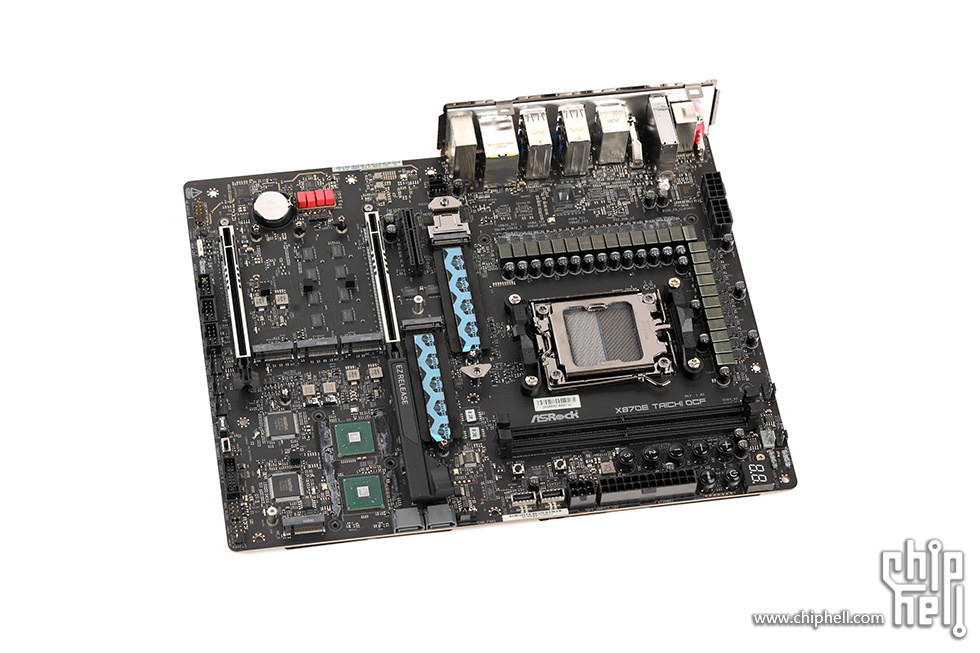

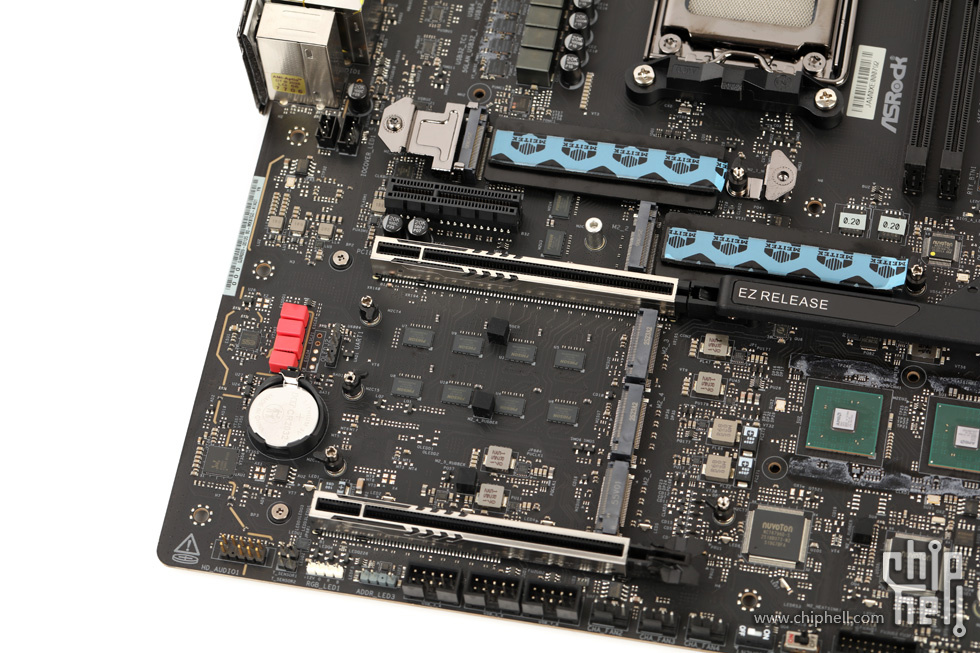

主板正面无遮挡.

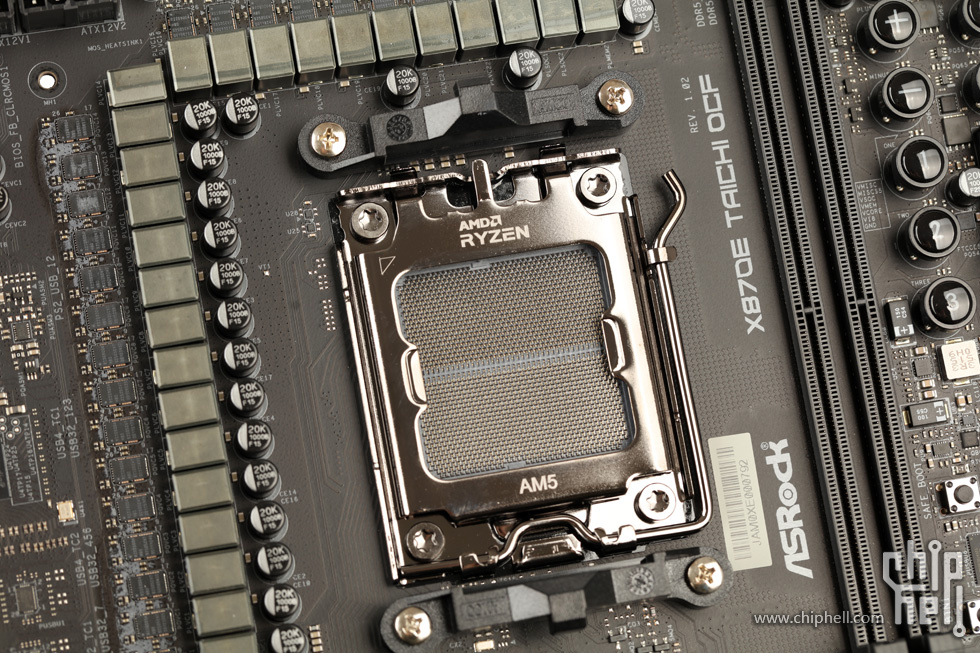

AMD AM5 LGA1718插座,支持Ryzen 7000/8000/9000系列CPU.

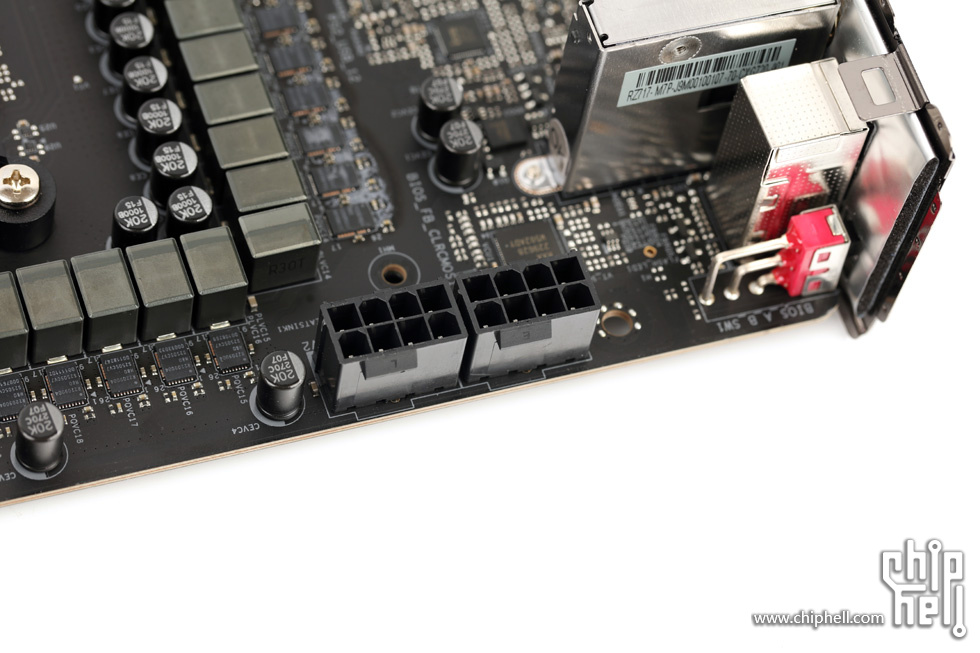

双8pin的CPU供电输入接口.

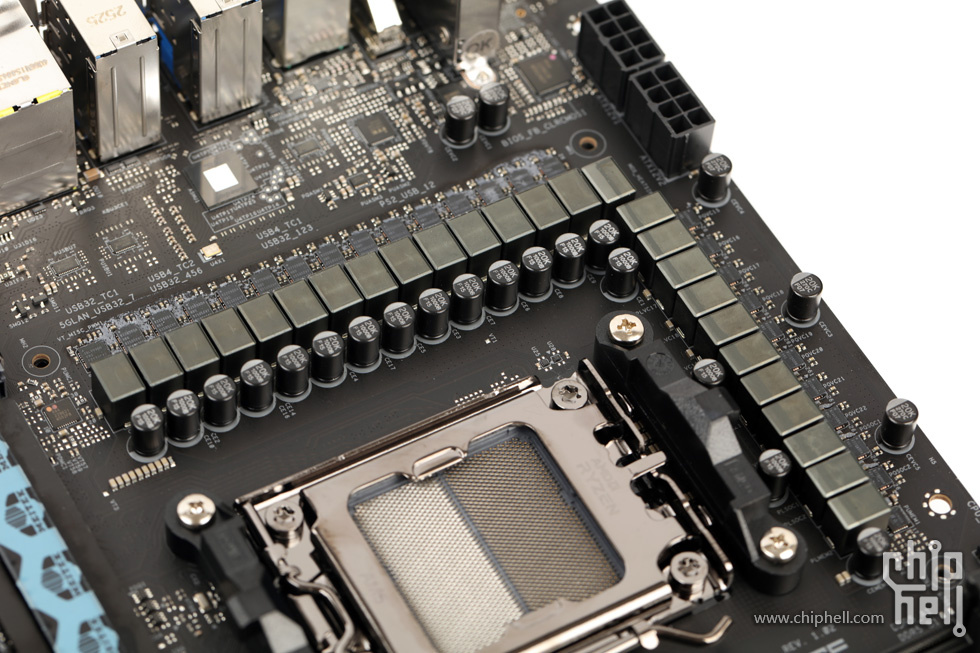

供电规模为22+2+1相.

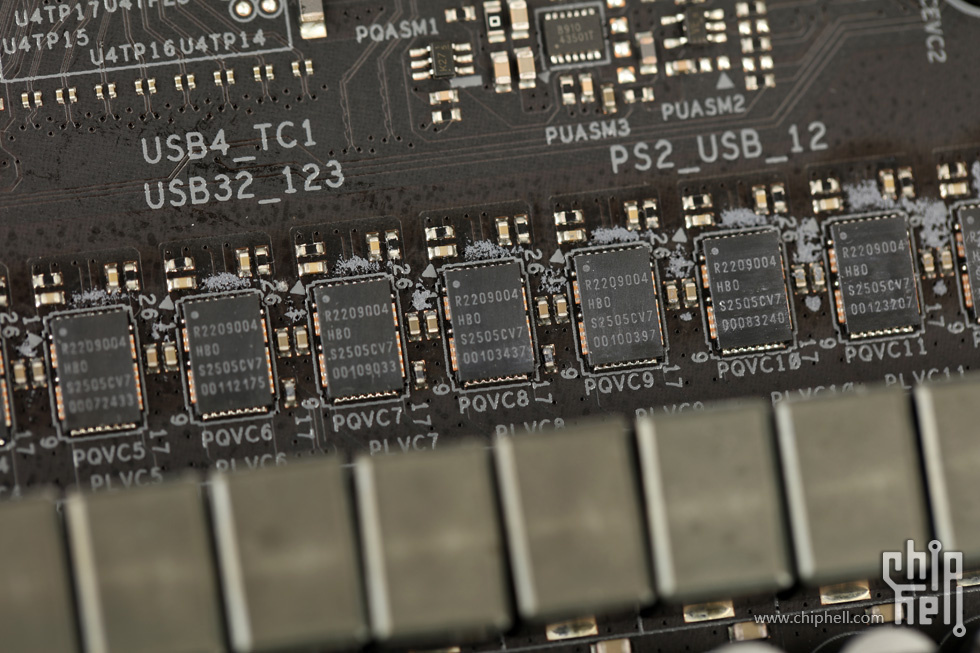

其中18+2相搭配R2209004 Dr.MOS (110A).
供电主控为RAA229628,位于主板左上角.

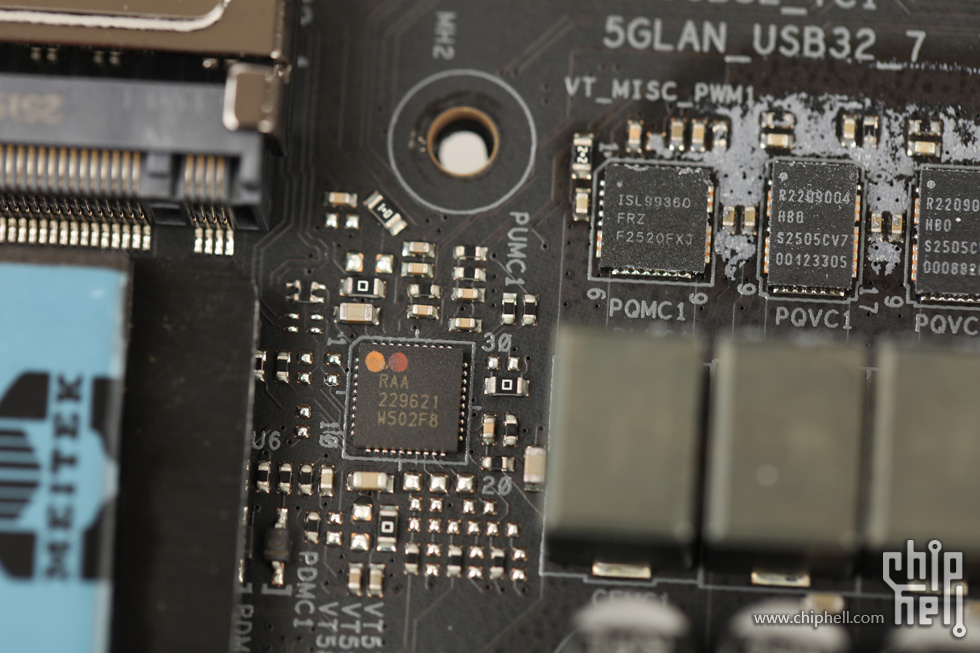

1项Misc供电,搭配1颗ISL99360 Dr.MOS (60A).供电主控为RAA229621.
设有两条DDR5内存插槽,原生最大支持5600MHz,可超频至最大8400+MHz,容量最大可安装128GB(2*64GB).支持EXPO/XMP一键超频.
3条PCIe扩展插槽.

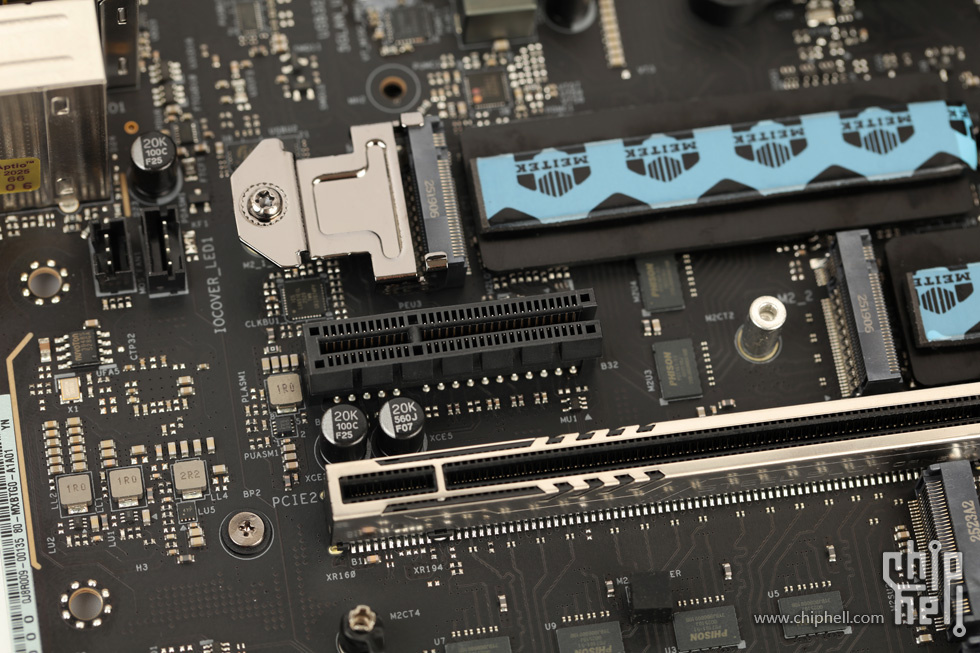

最上方的由芯片组提供的PCIe 4.0 x4不封尾插槽.
在它下方的由CPU提供的加固型PCIe 5.0 x16全长插槽.

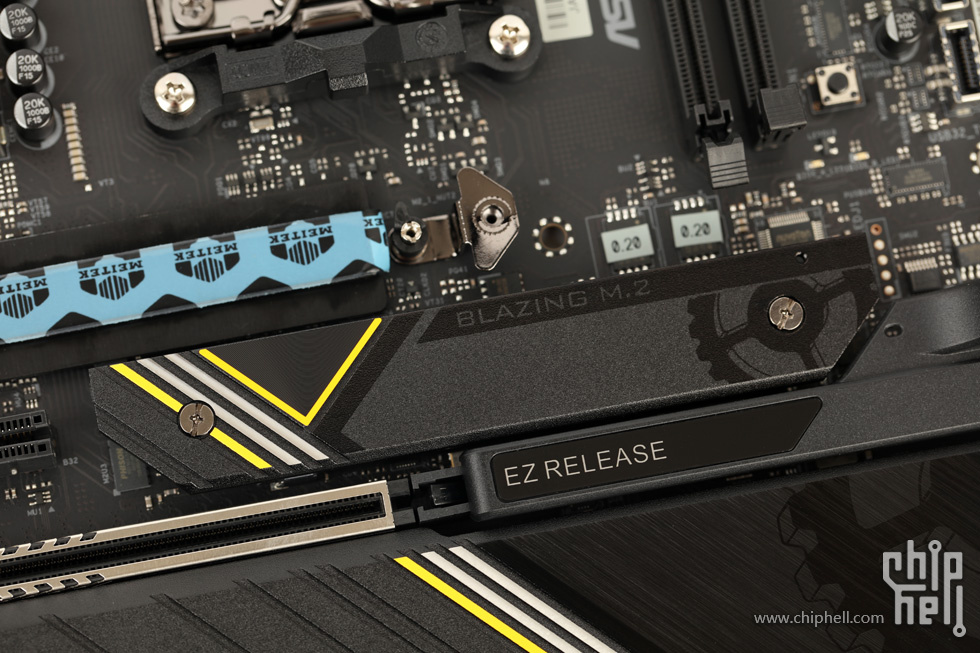

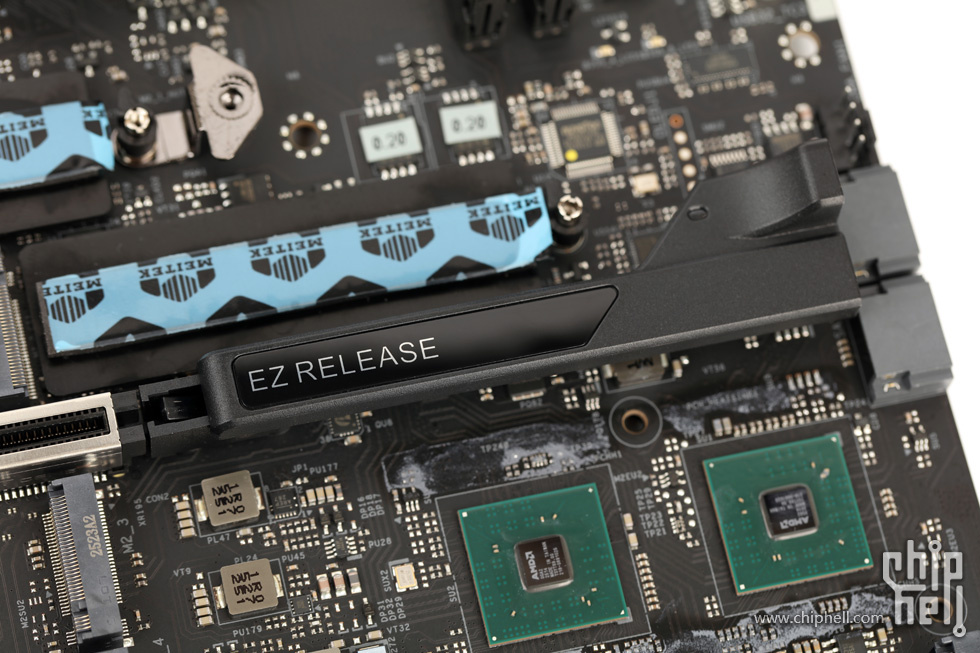

插槽尾销配备华擎的EZ Release显卡快拆机构.
最下方同样由CPU提供的加固型PCIe 5.0 x16全长插槽.

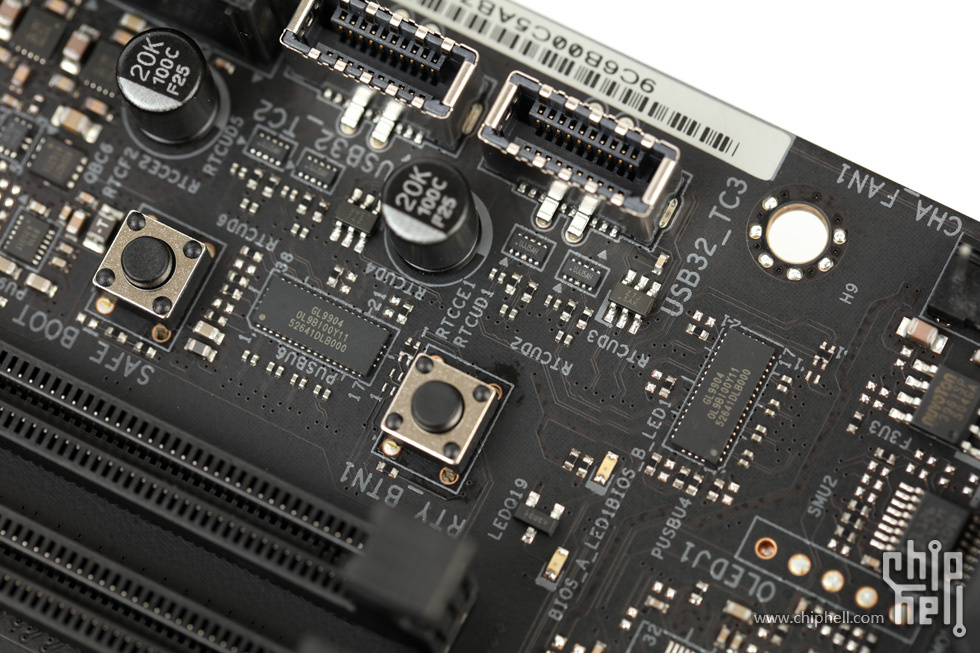

主板右下角,配有2个SATA3接口,1个机箱风扇接口,以及2个前置USB 20Gbps Type-C接口(均支持PD充电,上方支持最高36W,下方支持最高15W).

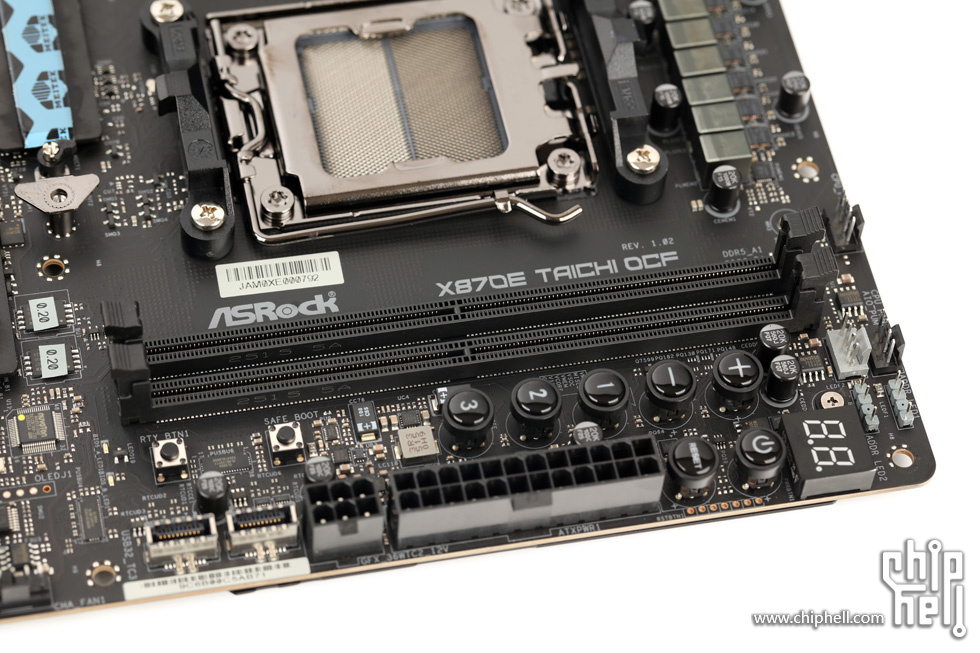

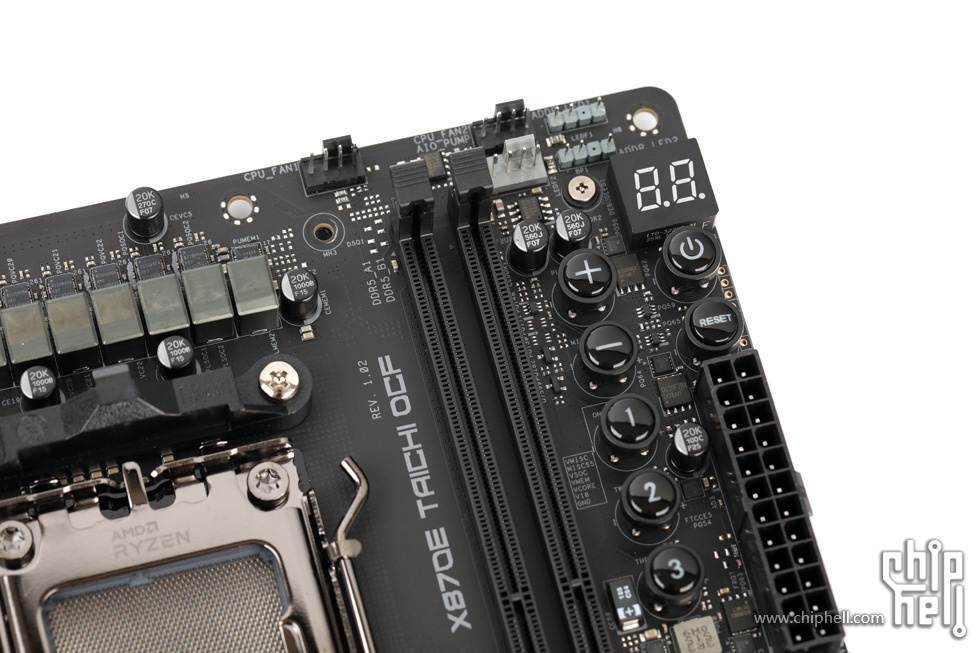

主板右上角,设有2个CPU风扇接口,1个AIO水泵接口,2个ARGB接口,1个两位数字的Debug指示器,1组开机与复位按钮,以及1组5个超频相关按钮.

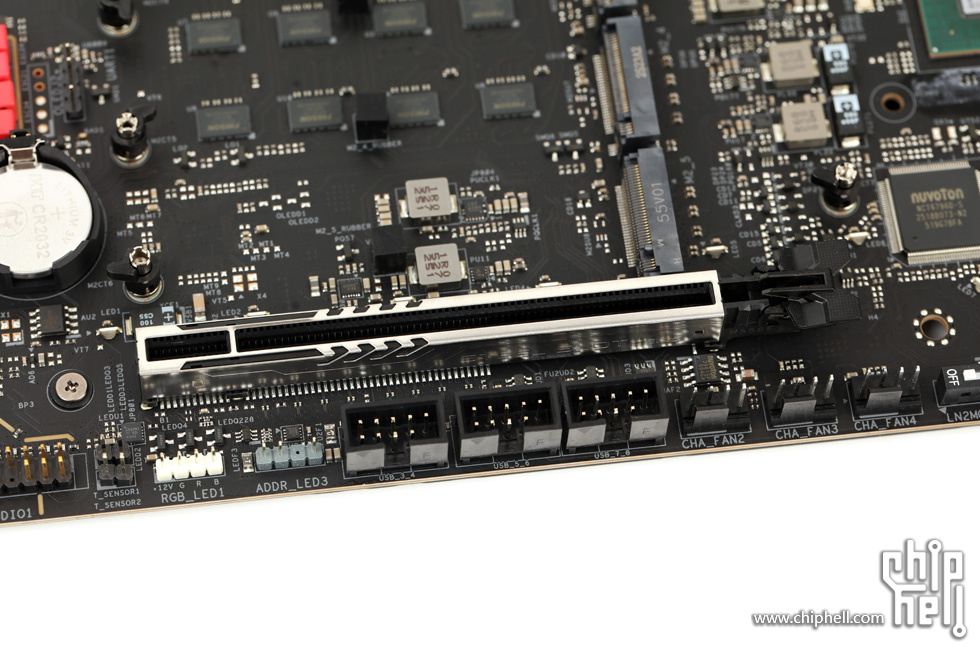

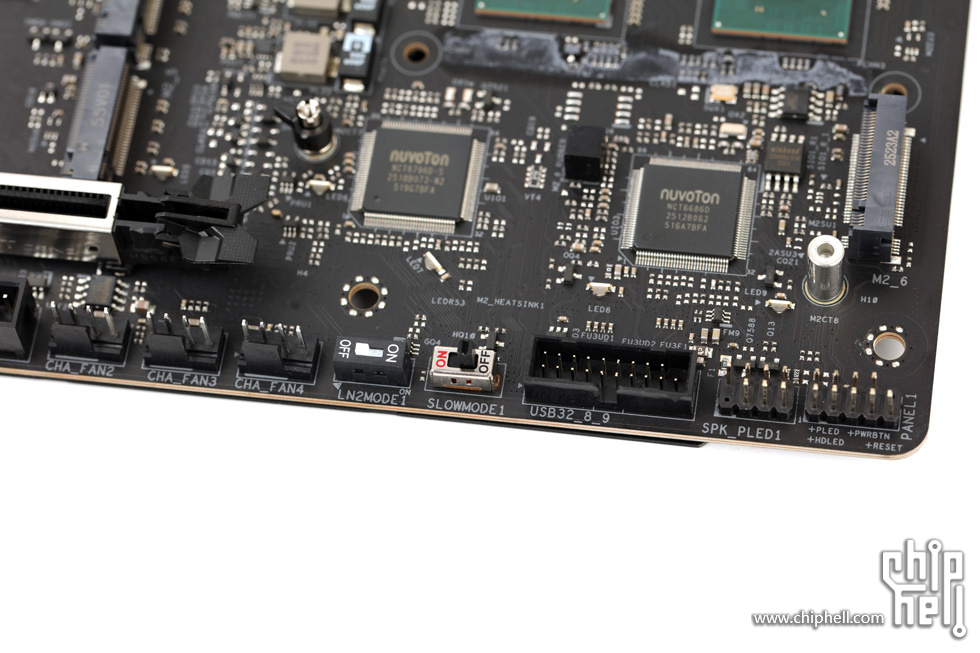

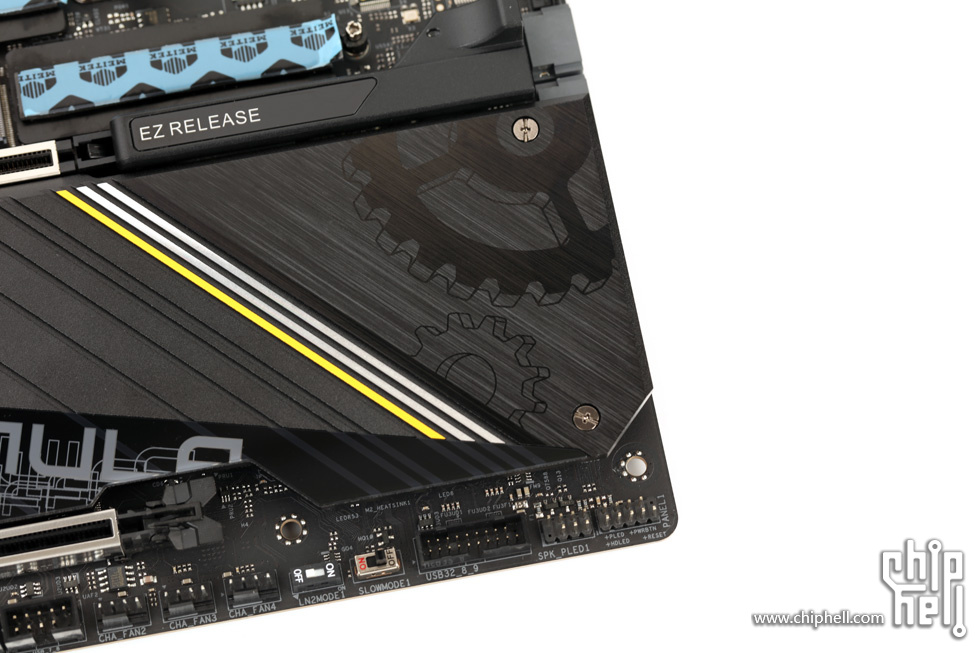

主板底部右侧,设有3个机箱风扇接口,1个液氮切换按钮,1个慢速启动开关,1个前置USB 5Gbps接口,1个扬声器接口以及开机跳线.

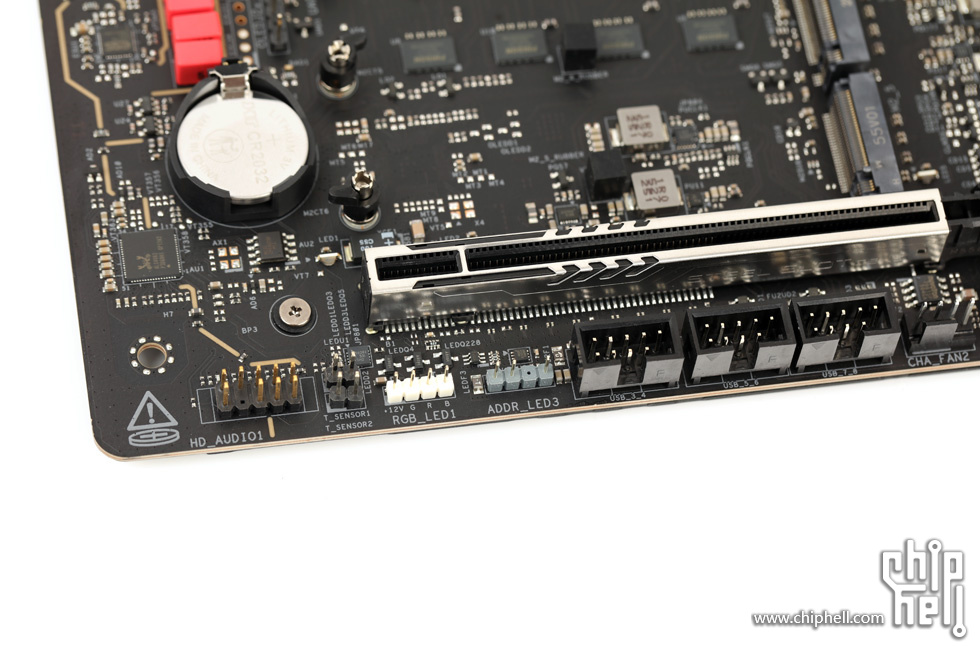

主板底部左侧,设有1个前置音频接口,2个温度传感器接针,2个ARGB接口以及3个前置USB 2.0接口.
主板音频区域,基于Realtek ALC4082 Codec以及ESS ES9219 QUAD DAC的组合解决方案.

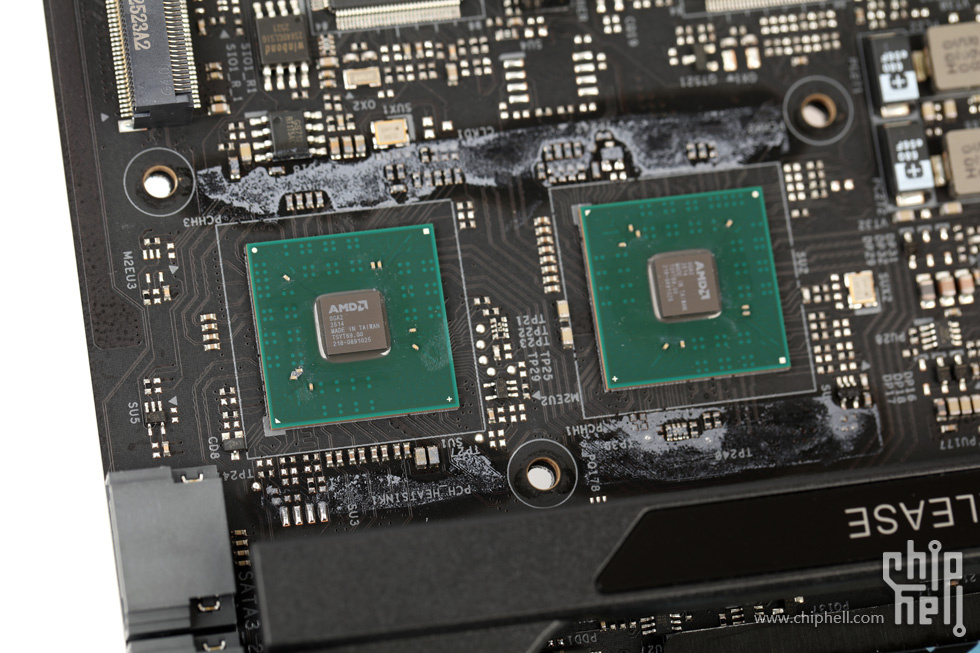

AMD X870E的双芯片组.

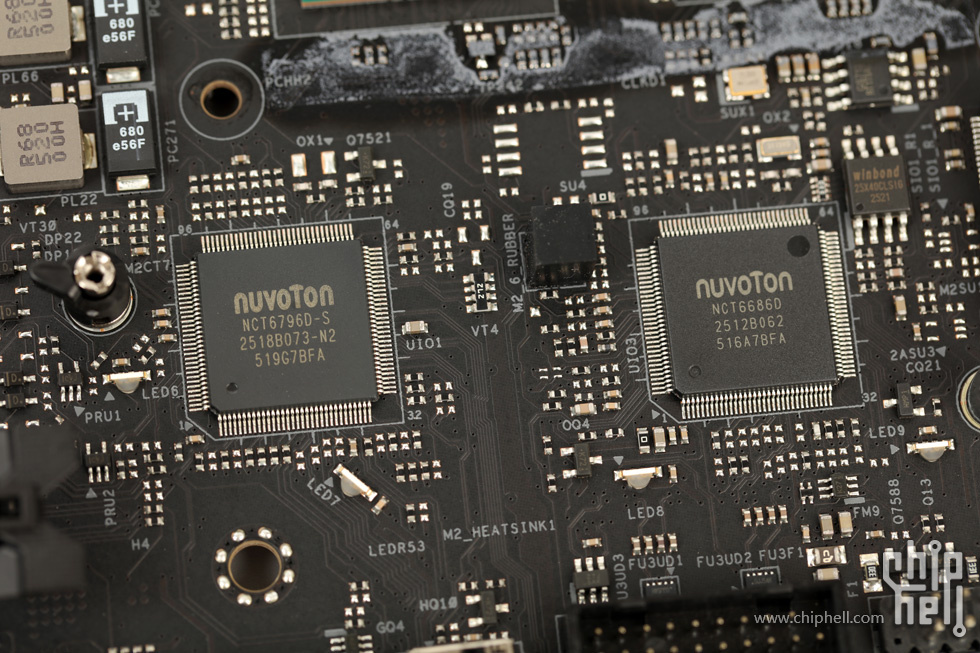

Nuvoton NCT6796D + NCT6686D双芯片,提供运行状态监控等.
双GL9904芯片,为两个前置Type-C接口提供支持.

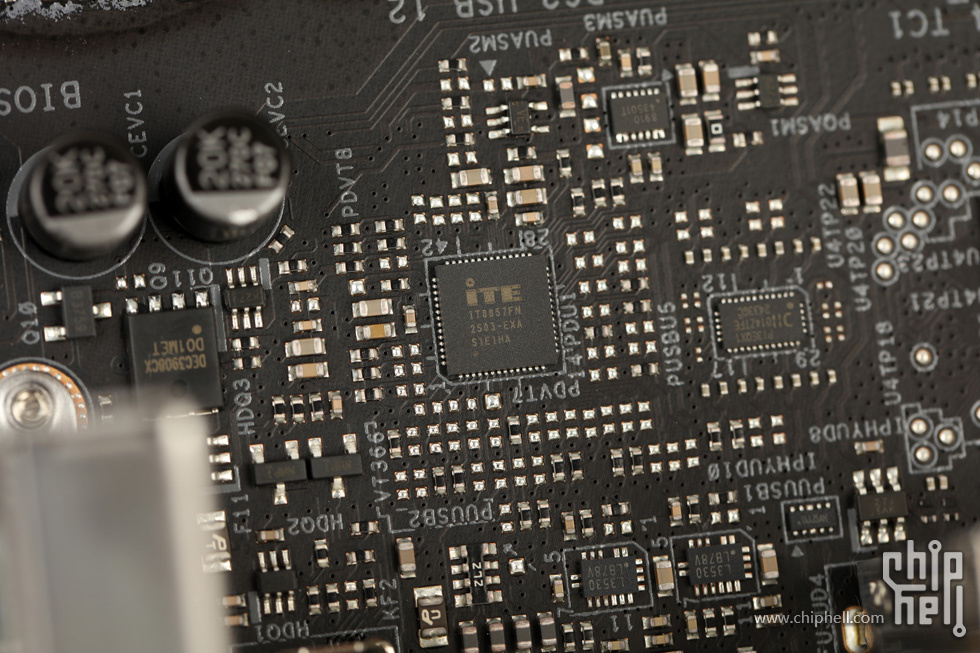

IT8857FN芯片,为后置USB 4提供PD充电支持.

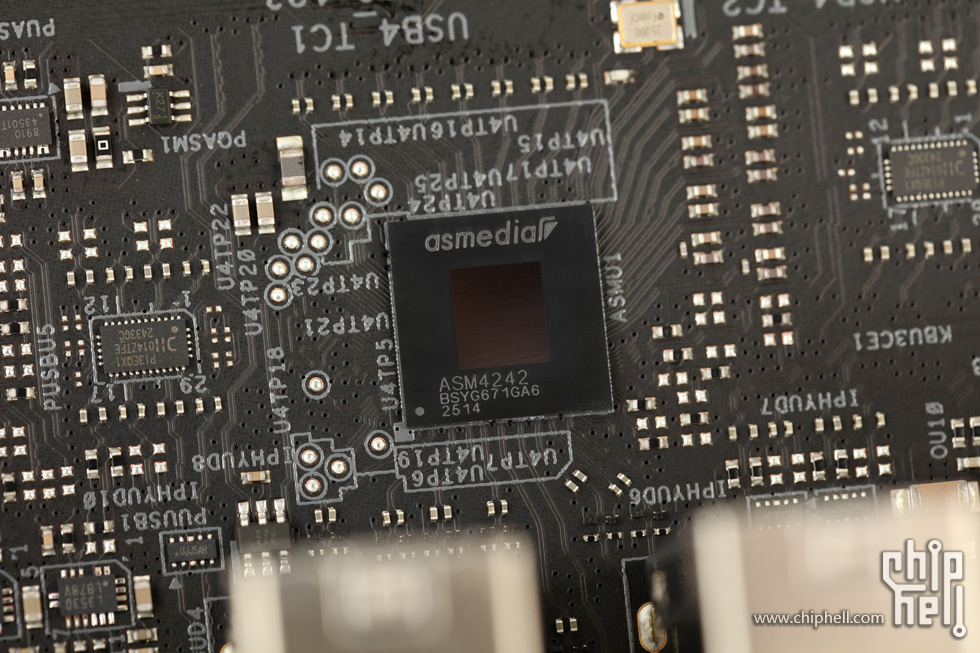

ASM4242控制器,为后置USB 4接口提供支持.

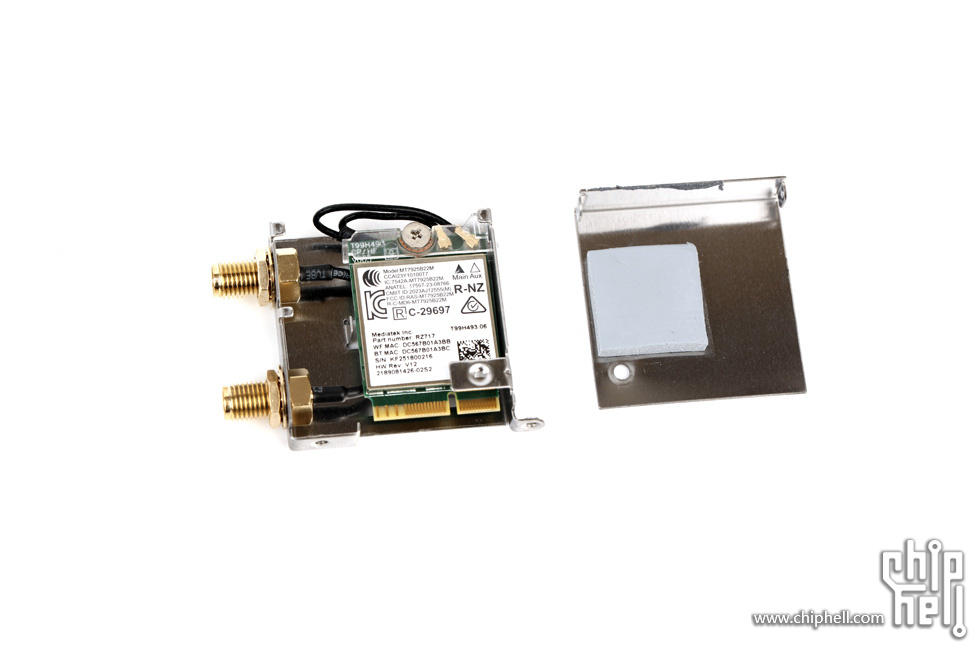

Wi-Fi网卡为MT7925,支持Wi-Fi 7和蓝牙5.4规格.

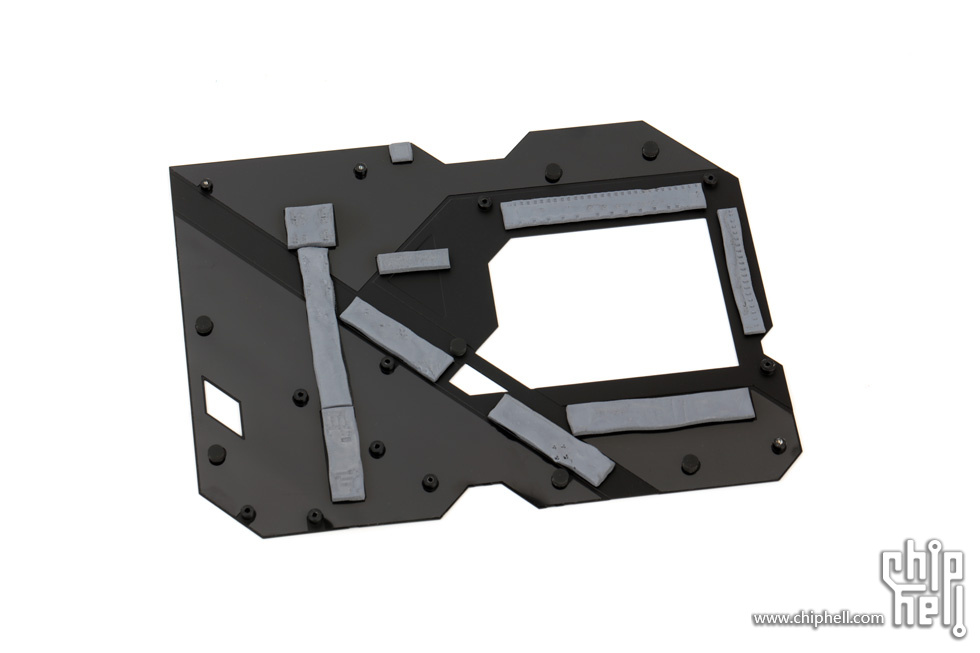

所有附件卸下后,最后将背板卸下,背板内侧在供电和芯片组处均设有导热垫.

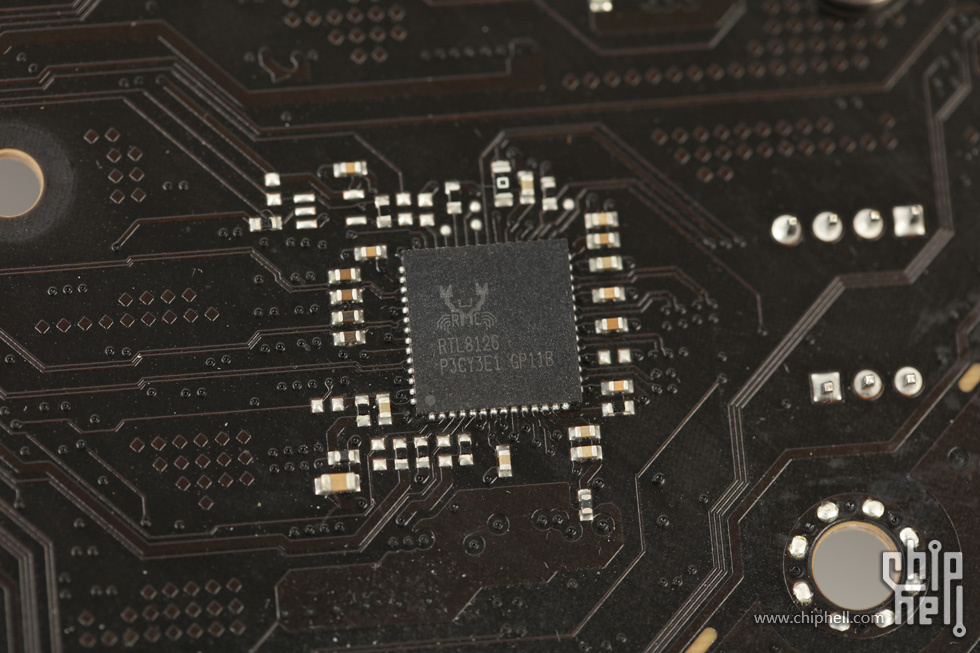

主板背面的RTL8126,为5Gbps有线网络提供支持.

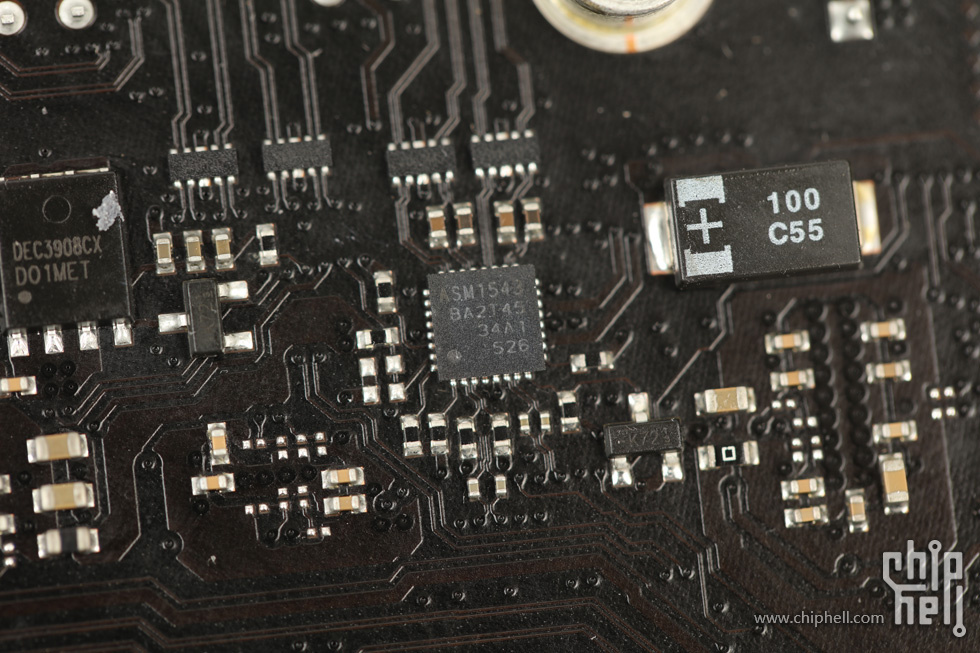

主板背面的ASM1543芯片,为前置Type-C接口提供支持.

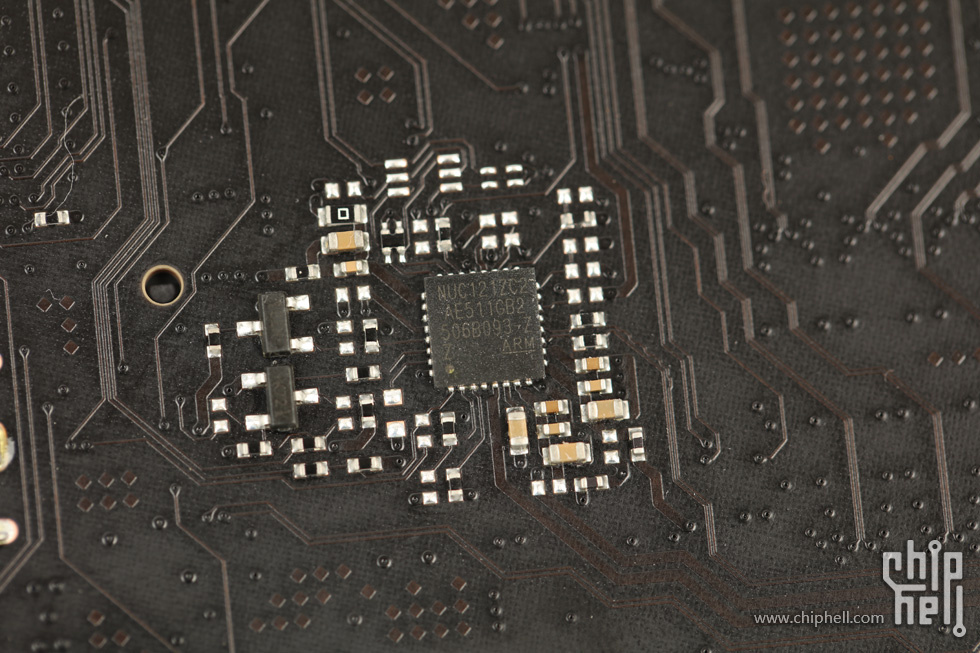

主板背面的NUC121ZC2芯片,提供RGB灯效控制.
|
