【原创】水冷的秘密-1/4基础篇& 2/4进阶篇-68K字27X图CHH首发

place · 发表于 2011-7-25 15:44

witson 发表于 2011-7-25 14:57

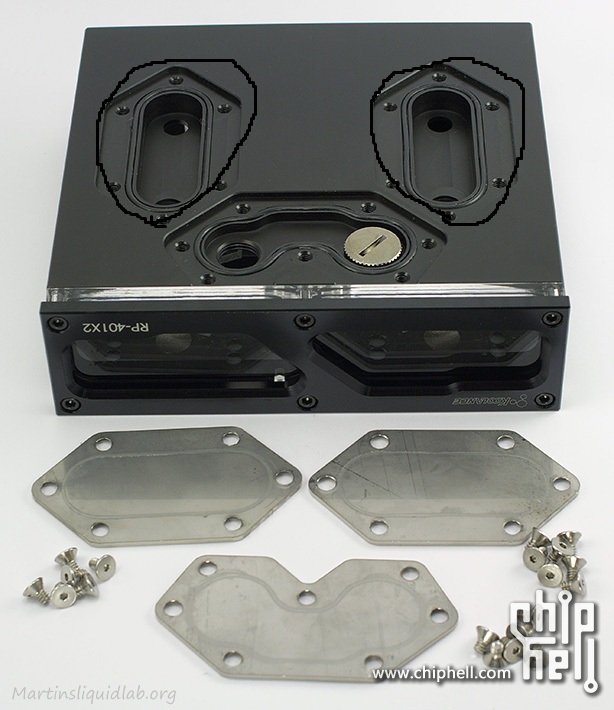

拖鞋哥，为什么KL不直接用POM把画黑圈的地方封死了（这样从从外表就看不出来内部水道了），而用额外的O-Ring+金属盖子+四个螺丝把水道封上？

witson · 发表于 2011-7-25 15:48

本帖最后由 witson 于 2011-7-25 15:49 编辑

place 发表于 2011-7-25 15:44
拖鞋哥，为什么KL不直接用POM把画黑圈的地方封死了（这样从从外表就看不出来内部水道了），而用额外的O-R ...

封死.....那内部的水道怎么加工得出来？

只能先加工好水道然后再封上..........

另外不是四个，是六个螺丝....啥眼神*/-91

place · 发表于 2011-7-25 15:51

witson 发表于 2011-7-25 15:48
封死.....那内部的水道怎么加工得出来？

只能先加工好水道然后再封上..........

我说的“封死”的意思是说从外面看不出来里面有水道。

当然是先加工内部，再把外面封上。

眼神出错了……

place · 发表于 2011-7-25 15:51

witson 发表于 2011-7-25 15:48
封死.....那内部的水道怎么加工得出来？

只能先加工好水道然后再封上..........

用POM封上，和金属片+o-ring+螺丝，哪个成本高？

witson · 发表于 2011-7-25 15:58

本帖最后由 witson 于 2011-7-25 15:59 编辑

place 发表于 2011-7-25 15:51
用POM封上，和金属片+o-ring+螺丝，哪个成本高？

用POM的话需要保持一定的厚度，至少要有4~5mm才够强度，这个水箱本来就紧凑，1mm都是要节省的....而用金属板只要1mm就足够强度，而且外观还挺好看。

成本而言的话，当然是金属板高，因为不但要做成特定形状还要电镀，不过批量一大的话，也高不了多少就是了。而且批量大的话，POM要一块块的切割，而金属板可以直接模具冲压成型效率高很多。

另外即使是用POM封上也是要用螺丝的。

place · 发表于 2011-7-25 17:01

witson 发表于 2011-7-25 15:58
用POM的话需要保持一定的厚度，至少要有4~5mm才够强度，这个水箱本来就紧凑，1mm都是要节省的....而用金属 ...

你说有4种规格的180度掉头管，其实还有这么一种：

witson · 发表于 2011-7-25 17:03

本帖最后由 witson 于 2011-7-25 17:05 编辑

place 发表于 2011-7-25 17:01
你说有4种规格的180度掉头管，其实还有这么一种：

哦，我倒是忘记了这种，不过这种跨接距离实在太小，好像是KL的内存冷头专用的，虽然这种中间还可以旋转的，但内径......就更小了。

而且这种还是90度的，要用90度直角过渡的话我何必买它....两个90度组合一下就可以了....买KL那种掉头管就是看中水阻相对小些，另外造型也比较YY，至于工艺.....泪奔吧......我已经做好准备自己手动再稍微抛光下，如果失败就拿去找人重新镀过....

place · 发表于 2011-7-25 17:31

witson 发表于 2011-7-25 17:03
哦，我倒是忘记了这种，不过这种跨接距离实在太小，好像是KL的内存冷头专用的，虽然这种中间还可以旋转的 ...

Koolance的这款外表电镀工艺看上去还行，只是内部太差。
你想重新搞一下接头的里面？

place · 发表于 2011-7-25 17:31

为什么天朝有那么多的电子产品的评测，偏偏水冷产品的评测却几乎没有？
国外到时候很多水冷产品的评测。

witson · 发表于 2011-7-25 17:58

place 发表于 2011-7-25 17:31
Koolance的这款外表电镀工艺看上去还行，只是内部太差。
你想重新搞一下接头的里面？ ...

最多搞搞外面就算了，里面看不见，就不搞了，又不靠它散热。当然涨管那里电镀层破损的地方是要打磨掉的。因为已经涨管无法拆开了，如果到手后发现表面质感不好的话，我还要请教下专业人士能不能局部电镀（带着密封圈无法整体电镀，密封圈会腐蚀掉的）。

至于水冷评测.....这个市场太小，养不活大点的主流媒体，会玩水的人也太少（相对庞大的风冷市场而言）。浮躁的氛围下，类似CHH这样商业气息很淡的地方已经很少了。

place · 发表于 2011-7-25 20:42

本帖最后由 place 于 2011-7-25 20:43 编辑

witson 发表于 2011-7-25 17:58
最多搞搞外面就算了，里面看不见，就不搞了，又不靠它散热。当然涨管那里电镀层破损的地方是要打磨掉的。 ...

明白了！！看来还能跟拖鞋学习的东西还是挺多的嘛……

witson · 发表于 2011-7-25 20:55

*/-30*/-35

witson · 发表于 2011-7-25 21:22

另外我说JY，能不能以后有问题就开新贴，一直跟在这个帖子里，别人查找多不方便。这个帖子本来是为解答关于拙文的问题而设的，每个论坛，通常置顶贴都没什么人看的....

老是在这里跟帖的话，日后追随JY成长轨迹的后来者们可是很困扰的.....

摸摸我 · 发表于 2011-7-25 21:55

witson 发表于 2011-7-25 21:22
另外我说JY，能不能以后有问题就开新贴，一直跟在这个帖子里，别人查找多不方便。这个帖子本来是为解答关于 ...

不会有烦恼的，因为其他人只能看到拖鞋哥在自言自语。

witson · 发表于 2011-7-25 21:58

摸摸我发表于 2011-7-25 21:55
不会有烦恼的，因为其他人只能看到拖鞋哥在自言自语。

切～～

我不在乎你被关XHW，我在乎的只是我辛苦打的字能对后人有点参考作用，哈哈

摸摸我 · 发表于 2011-7-25 22:00

witson 发表于 2011-7-25 21:58
切～～

我不在乎你被关XHW，我在乎的只是我辛苦打的字能对后人有点参考作用，哈哈 ...

我都不知道我犯啥错了，直接小黑屋连个警告都没有。。。

你可以完整引用啊。就像以前那样。

水冷区也就吸鸡鸡的问题比较突出有代表性了。

witson · 发表于 2011-7-25 22:03

*/-42*/-42

place · 发表于 2011-7-25 23:29

witson 发表于 2011-7-25 22:03

拖鞋加油！

a356428080 · 发表于 2011-7-26 18:59

这贴看N遍了终于有账号可以回复了这样的文章不是不多是根本就没有网上水冷的东西太少了楼主顶你

witson · 发表于 2011-7-26 23:12

a356428080 发表于 2011-7-26 18:59
这贴看N遍了终于有账号可以回复了这样的文章不是不多是根本就没有网上水冷的东西太少了楼主顶你 ...

感谢支持！

很高兴拙文对你有所帮助.....

空の轨迹 · 发表于 2011-8-1 21:36

小白进来学习下的说

witson · 发表于 2011-8-2 00:59

空の轨迹发表于 2011-8-1 21:36
小白进来学习下的说

感谢支持*/-19

x79x · 发表于 2011-8-2 03:22

看来鞋子哥已经没有什么可以教我的了

sdting · 发表于 2011-8-2 15:41

够全的顶一个

PCI · 发表于 2011-8-2 21:49

牛逼牛逼牛逼

witson · 发表于 2011-8-2 22:33

*/-20*/-18///

witson · 发表于 2011-8-3 04:00

PCI 发表于 2011-8-3 03:52
我说臭鞋子哥，删帖总得给个理由吧啊……

不要在我的置顶贴里面灌水.....以后讨论技术问题可以，无关内容直接无警告删除.....

PCI · 发表于 2011-8-3 04:04

witson 发表于 2011-8-3 04:00
不要在我的置顶贴里面灌水.....以后讨论技术问题可以，无关内容直接无警告删除..... ...

你你你这话就不对了吧，话说你做为版主应该人人平等对待啊。。。

你看你这个帖子里，那么那么那么多人说“好文，膜拜”、“学习了”、“好全的教程啊”、“强文帮顶”之类的回复，而你针对这些回复不仅没有做删除处理，还说“很开心拙文对你有帮助”、“感谢帮顶”、“希望对你有帮助”之类的回复！！！！

PCI · 发表于 2011-8-3 04:05

凭什么他们能水，作为回复最多、讨论最积极、进步最大、收益最高的吸鸡鸡就不能水一下呢？

你看看你这个置顶帖25页回复，起码有10页是吸鸡鸡的文字（尽管80%已被ban）。。。

pci-e · 发表于 2011-8-3 11:15

楼上怎么被禁了？
