随着PC DIY多元化的发展，装机主题也呈现出一片多姿多彩，花红柳绿！装机主题往往也围绕着主板为核心进行全方位得打造，不同的配色代表着不同的等级性能以及定位，例如早期的红黑涂装配色就代表着高端、性能、电竞，包括还有少数的绿色、金色、蓝色等。结合当下流行的RGB灯效以及OLED显示屏，各硬件厂商也不断的完善了自己产品方面的配色，以供玩家搭配出更加完美统一的装机主题。
白色配色就是当下非常流行的主题颜色，优秀的白色主题装机想必大家也见过不少了，今天为大家开箱的主板是便是来自微星的MSI MPG Z690 EDGE TI WIFI DDR4刀锋钛主板，主体以银白色为主。这款主板是一款非常实用的主板，无论做工用料还是供电散热方面，都表现的非常完美，下面进入开箱环节：
外包装方面以白色为主搭配马赛克图形多彩印刷的风格，科技感十足。微星的MPG系列主板定位于中高端系列，外包装上的标识贴纸标明了支持WIN11系统、TPM为最新的2.0版本、第五代PCIE技术、微星Mystic Light软件等。

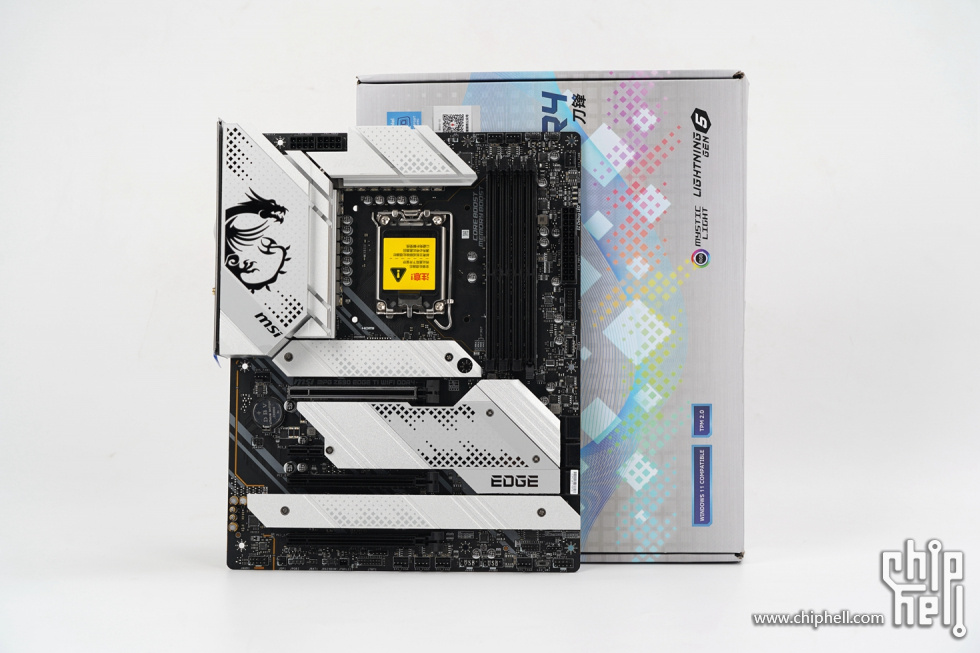

主板本体黑银配色，2盎司铜6层强化设计的黑色PCB上面覆盖有大面积的冰霜铠甲，装甲上面还有马赛克的几何图案点缀充满科技感。

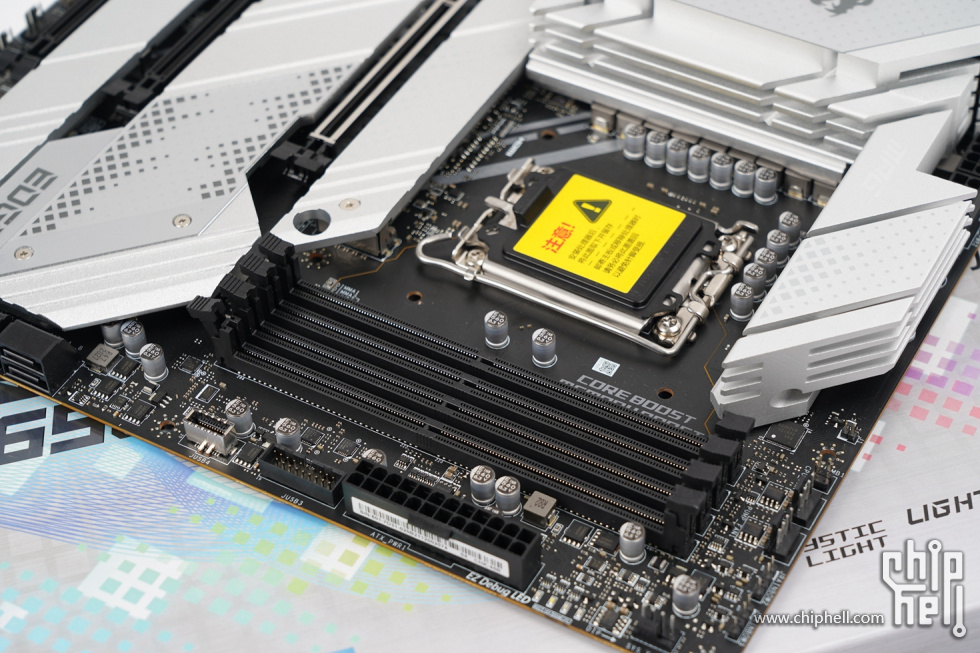

内存方面提供了4条DDR4内存插槽，支持X.M.P.， 最大可支持128GB的内存容量，支持的最高内存频率能到5200MHz。

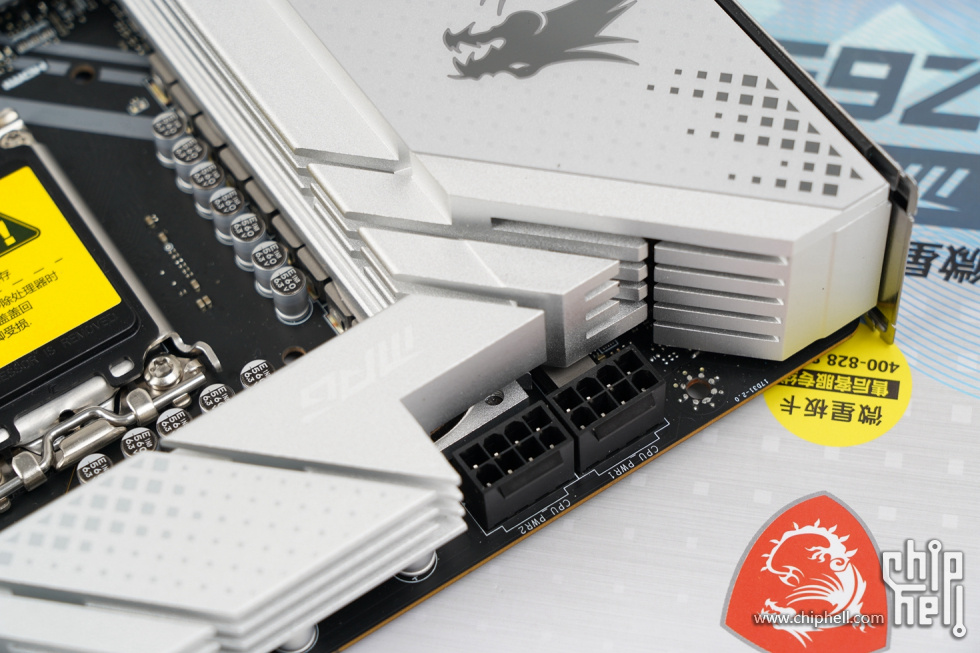

CPU的辅助供电接口是8+8Pin设计。
一体式的IO散热装甲，上面还有MSI龙魂LOGO并支持RGB灯效。

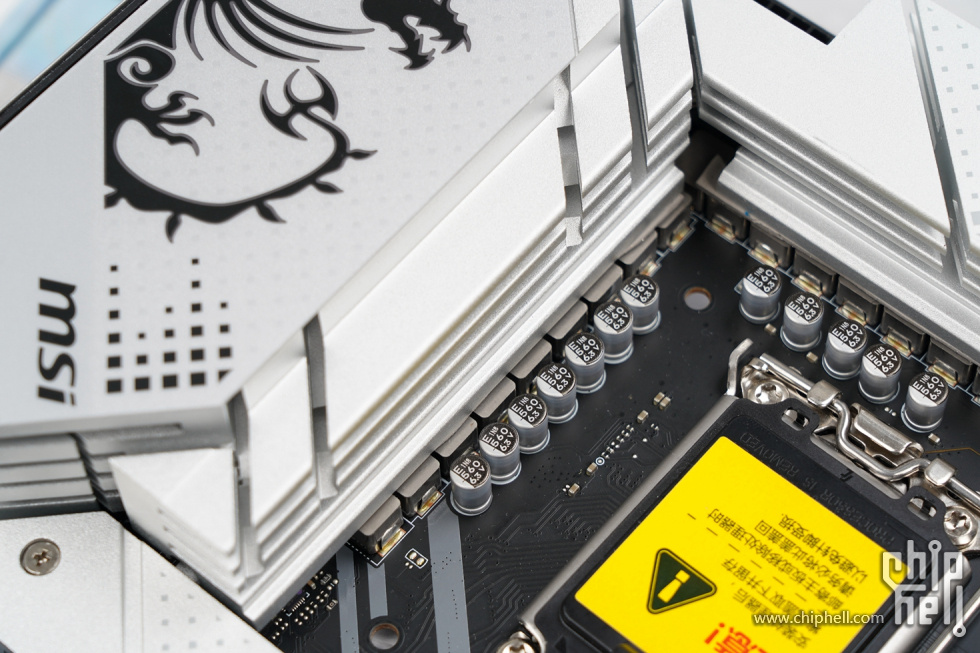

供电方面采用16相供电设计，搭配单路75A的DRMOS管，对CPU输出能力非常强悍，可以轻松驾驭12代主流型号CPU。
CUP菊花采用全新的LGA1700底座，由于第十二代酷睿采用Alder Lake 7nm制程工艺，插槽内的针脚数量明显增多，CPU尺寸也比原来之前更长了，扣具的安装方式也变的不同了。

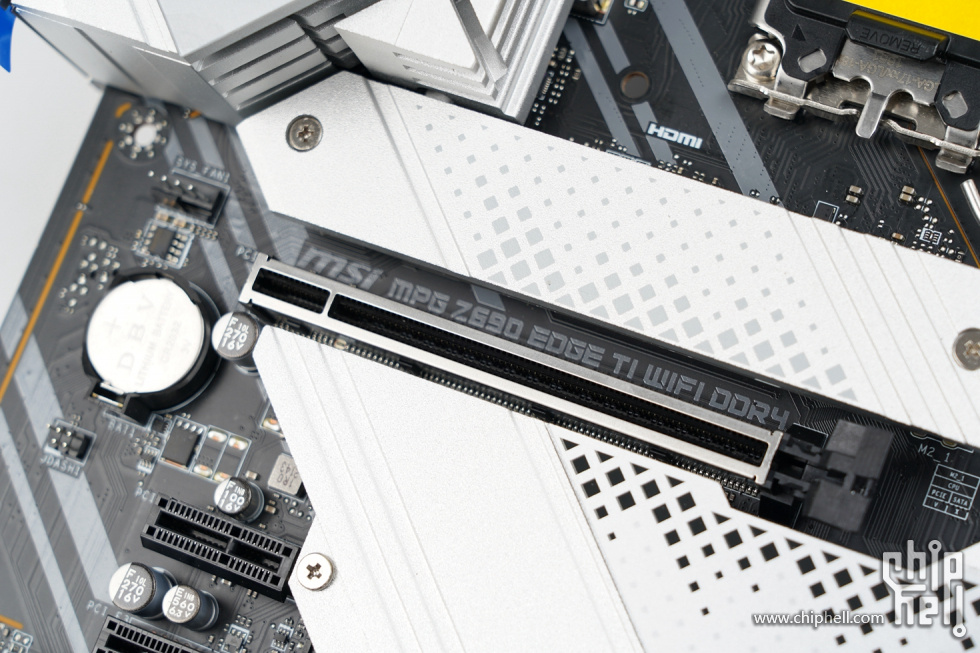

主板提供了三条PCIe x16插槽，靠近CPU的第一条PCIe插槽有钢铁装甲保护，配备额外焊点4备强度保护显卡或其他硬件不易变形损坏。第一条插槽直连CPU支持最新的PCIe 5.0，PCIe接口均采用新的SMT焊接工艺。
另外两条插槽，通道带宽由Z690芯片组，最高支持PCI-E 4.0 x4。
提供了4条M.2接口，均支持PCIe 4.0协议。靠近CPU的第一条M.2插槽可以安装22110规格的M.2硬盘，剩下3条插槽支持安装2280规格的M.2硬盘，插槽表面也均有厚实的冰霜铠甲辅助散热。

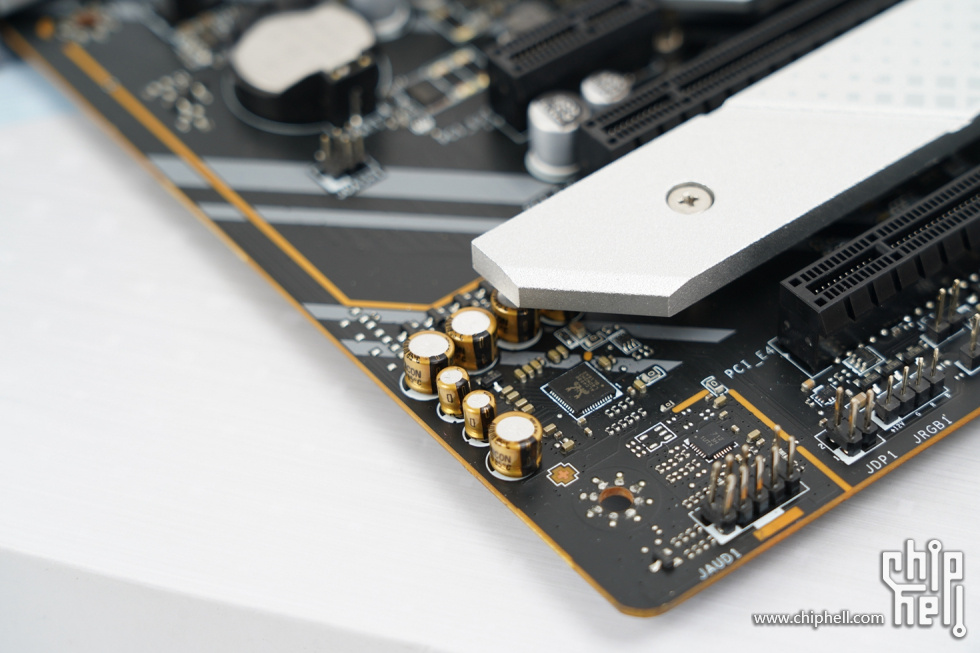

板载声卡方面配备第5代电竞音效组件，Realtek的ALC4080，支持32bit/384kHz解码，支持7.1声道，让游戏音效或者音乐变得更加悦耳动听。

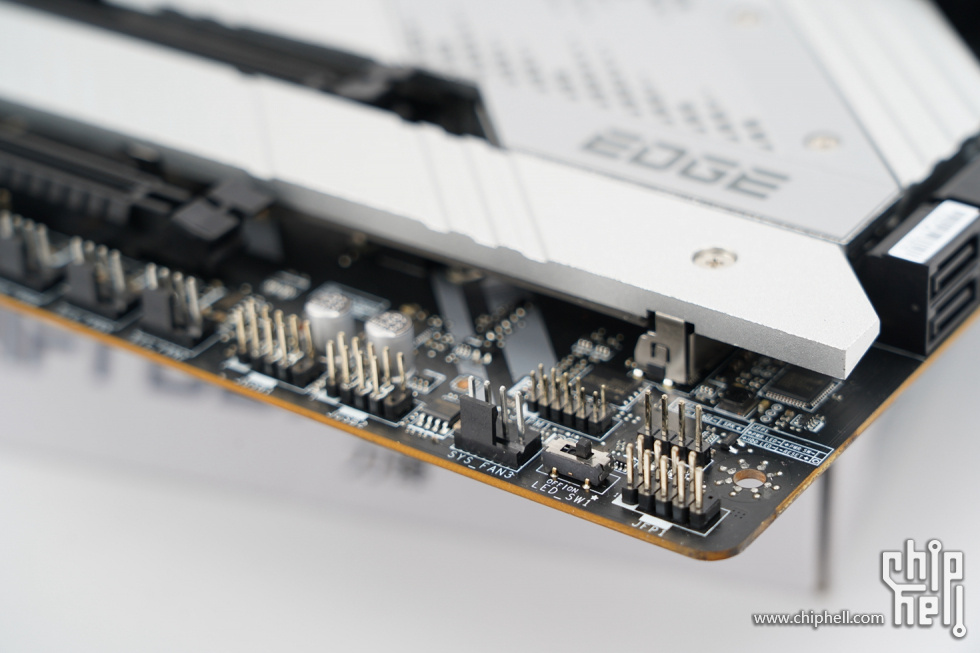

位于主板右下角的是机箱IO线材的接针，以及灯效物理开关按钮，可以实现一键开启或者关闭主板灯效。
提供了6个SATA 6Gbps接口，均由南桥提供，垂直安装的布局也更方便日常接驳。

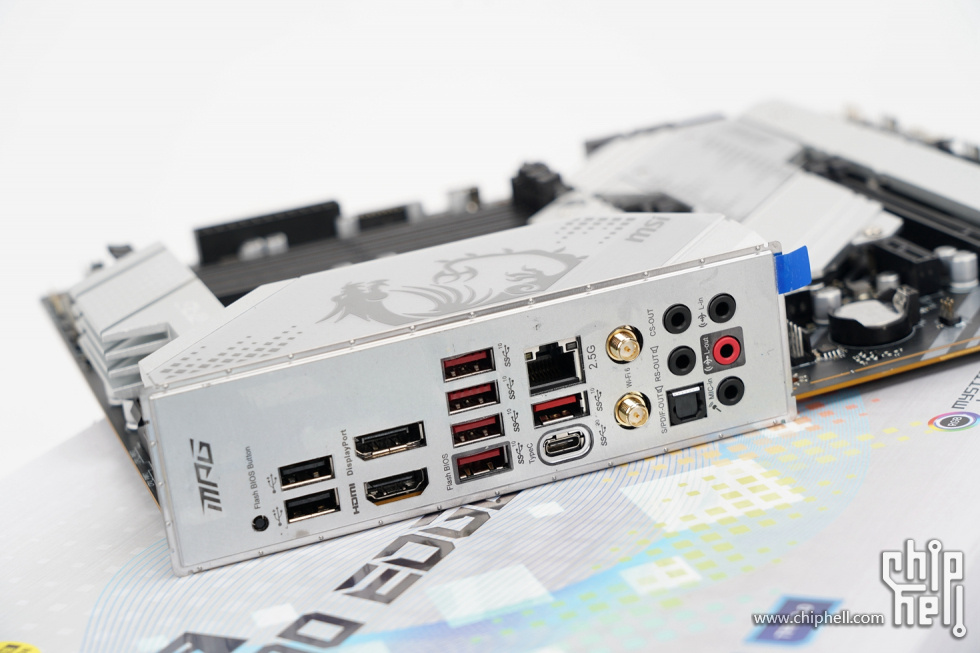

一体式I/O挡板设计已经成为主流，视频输出接口有HDMI与DisPlayPort各一个、2个USB 2.0、5个USB 3.2 Gen2 Type-A接口、1个USB 3.2 Gen2 x2 Type-C接口、1个2.5G有线网卡接口、WiFi天线接口、音频输出接口、同时还有Flash BIOS Button，支持在不安装CPU、内存、显卡的情况下刷新BIOS。

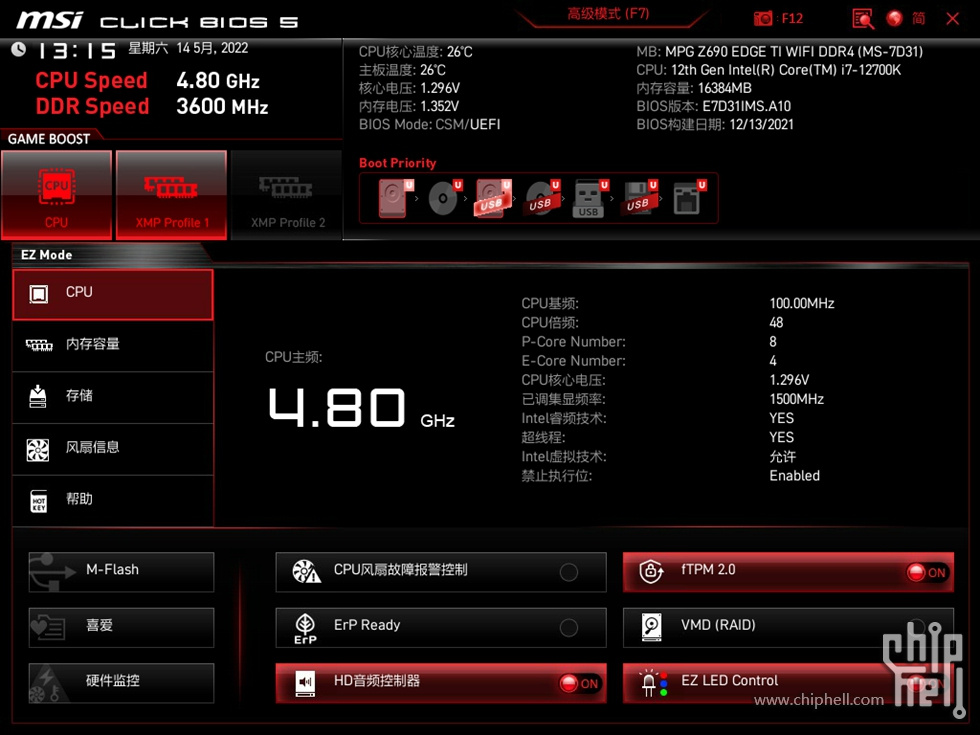

开机进BIOS，依旧是微星经典的红黑UEFI界面，主界面简单易懂，硬件工作信息一目了然。
在主界面即可设置开启XMP。
风扇信息界面。
在BIOS可对各个风扇进行详细的控制设置。
F7进入高级模式选项，通过设置以及OC选项可对内存以及CPU进行精确调试以实现超频目的。
进入FLASH选项对BIOS进行升级。
完毕...... |
