可能是最美观的核显itx机箱了，分享LzMod A24-V3装机

lihao2work

大概是有一次去医院，偶然中一个迷你电脑进入了我的注意，后来就对小体型的电脑开始关注。经过一些了解，其实这种小巧的电脑有很多，品牌机的有 dell 的 OptiPlex MFF 系列

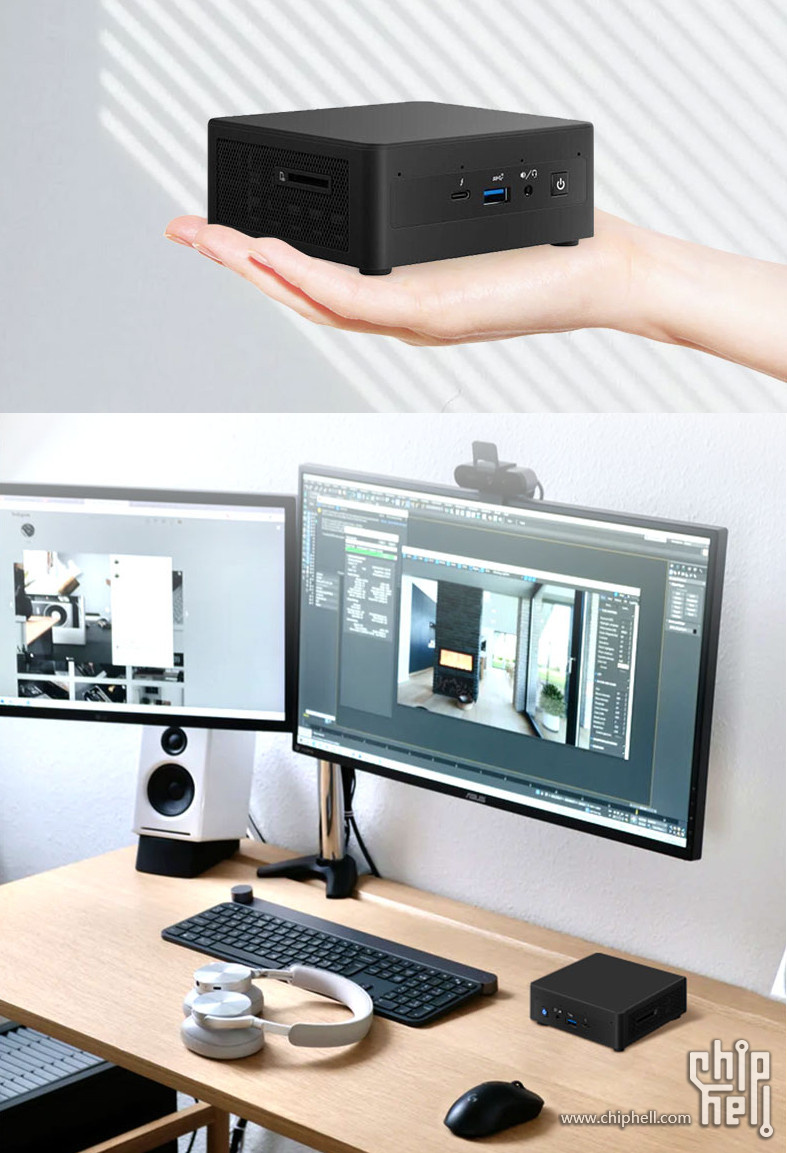

，甚至更极端Intel的 NUC



的电脑棒。

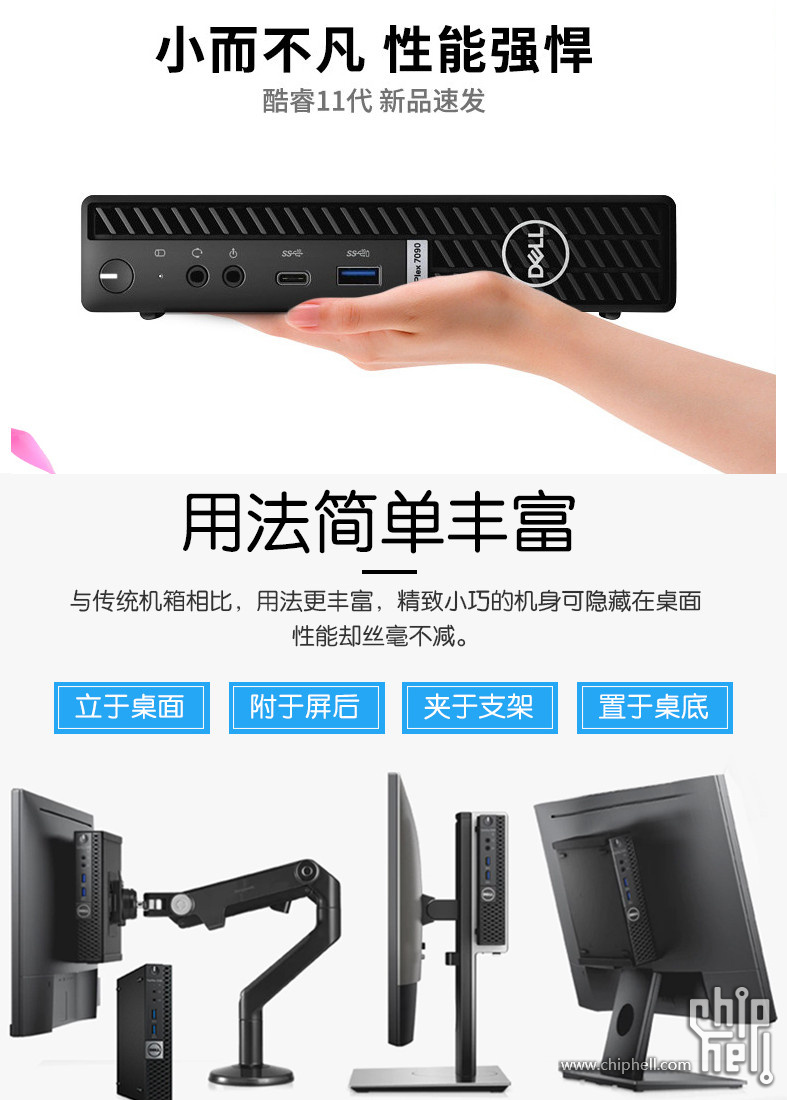

也曾经购买了一台 dell的 7080 MFF当时也很喜欢，不过用了一段时间发现其主板扩展性很有局限性，散热也有限。后来就没有用了。 我开始思考小主机越小越好但是哪些底线不能丢？随着了解的深入，思路逐渐清晰：

• 要有足够的扩展性
• 配件能够找到品牌（品质保证）配件
• 一定的便携性


按照这个思路来寻找，发现还是ITX主板作为承载是最适合的。以ITX主板为核心逐渐蔓延 机箱、电源、散热器 基本上就能决定一个小电脑的最终形态。不过按照这个标准来看像瘦主板、工控机等一些的就排除在外了。后来逐渐了解到有傻瓜超人K39、艾罗拉 u1、SKTC XQBOX 这些机箱，不过最后还是买的 联达的 L65 G60S 两个机箱



这两个机箱都很小巧，也支持壁挂，也有壁挂配件搭配，都支持2.5寸机械硬盘2块，也有usb扩展口，但是其电源是DC-ATX电源，类似于笔记本的那种，没有一线品牌生产这样220V转12V的电源，不过其品质应该也有保障，做好足量的冗余即可，而且DC-ATX模块的转换率还挺高的。特别是 G60S散热孔很多，对于做HTPC来说应该很合适，L65有上盖开孔的版本，不过我购买的是没有开孔的，买的是金钱豹1U散热器侧吹的，能够将热量吹到机箱外面去，就是有点吵。 吹一个Intel 10100T平时用都ok，不过用鲁大师温度压力测试的时候声音就有点吵了。不过折腾了很多，如小风扇风噪，USB3.0扩展线。有时间后续再仔细写一个这两个机箱的文章。

外置电源很静音不过就是不便携，感觉距离一个完整形态的电脑还是差一点点。最后这一步基本上就是 Flex电源，目前看到网上用的最多的还是1U电源，这类基本上就台达、益衡这两个品牌，其他没牌子的还是不敢尝试。不过1U电源大家诟病最多的还是它的噪音问题了，魔改换风扇、选特定型号之类的。找了一圈之后发现 有两个款式的电源能够符合要求，海韵SSP 300-SUG 据说有个 300瓦 Flex电源天花板之称，不过其价格也是天花板的价格了。

这里正式进入主题 LzMod A24-V3机箱。这个机箱可能是小团队维护，也有可能是个人在维护吧，毕竟店铺里商品就那么几款，但是每一款做的都很精致。




PS.说不定其作者本人就在这个论坛里，膜拜 respect !

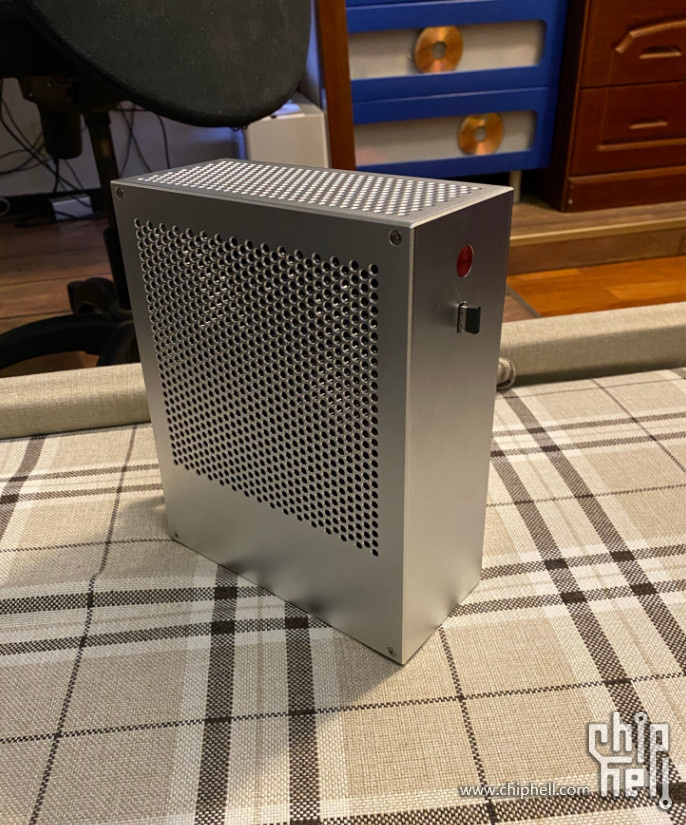

上面两个图是网友晒单的图，这里的细节解读一下：

• 机箱除了两侧边可以看到4个内六角的螺丝之外其他的几个面都看不到螺丝。
• 内六角螺丝隐藏在面板里，不突兀
• 面板间拼接处齐平，远处看浑然一体没割裂感，这一点 Mao机箱就更明显一些。
• 机箱开孔较大，顶部面板可以装两个4010风扇，大开孔能避免风燥
• 每个开孔都做了倒角处理
• 每一块儿面板的厚度都达到了3mm
• 保留2.5寸硬盘位，如果是7mm硬盘可以装两块


另外还有一个隐藏的小彩蛋，不知道是不是作者的有心设计。原装电源按键的灯光投射在内部固定的螺柱上之后会有红白光投射，很优雅。



不过我最终决定还是将电源按钮放在下面，而且改一个圆圈的灯光电源按键。

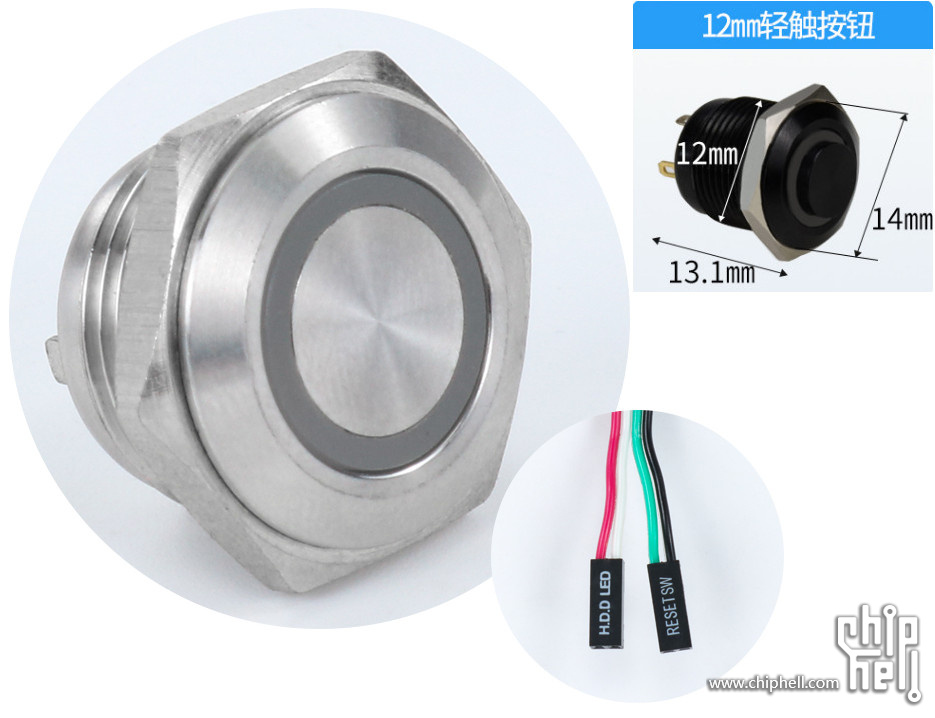

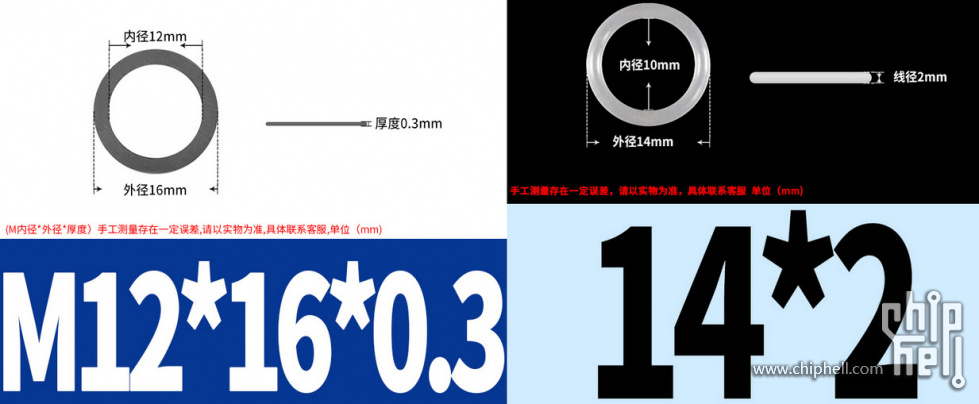

这里有个小曲折，因为这个机箱电源按键开口是14mm，而一般的电脑按键都是 12、16、18、22开口，对于14mm的开口不太好找，不过好在我们工业体系完整，各种型号的五金件都能买到



这两个配件买上就可以装上了。原装的线太长了，就剪短自己焊接一下。

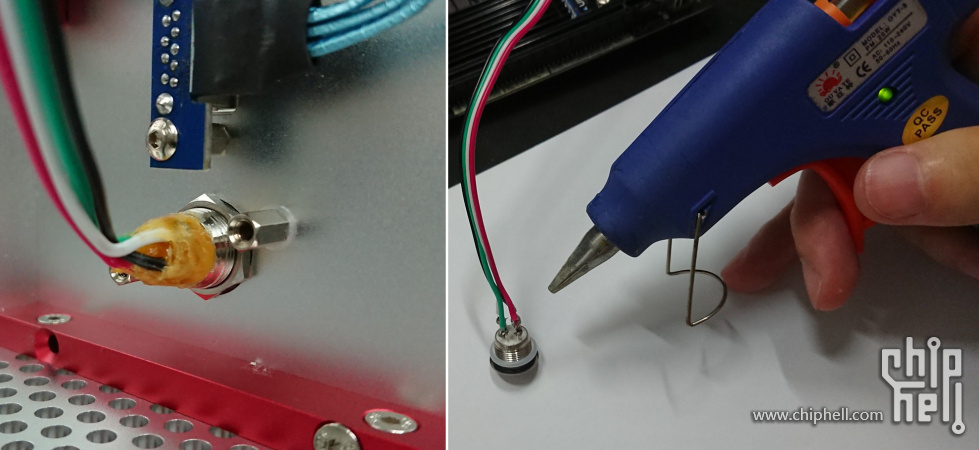

电源按键触角对焊锡不粘连，为了避免松动，又用热熔胶填充一下。

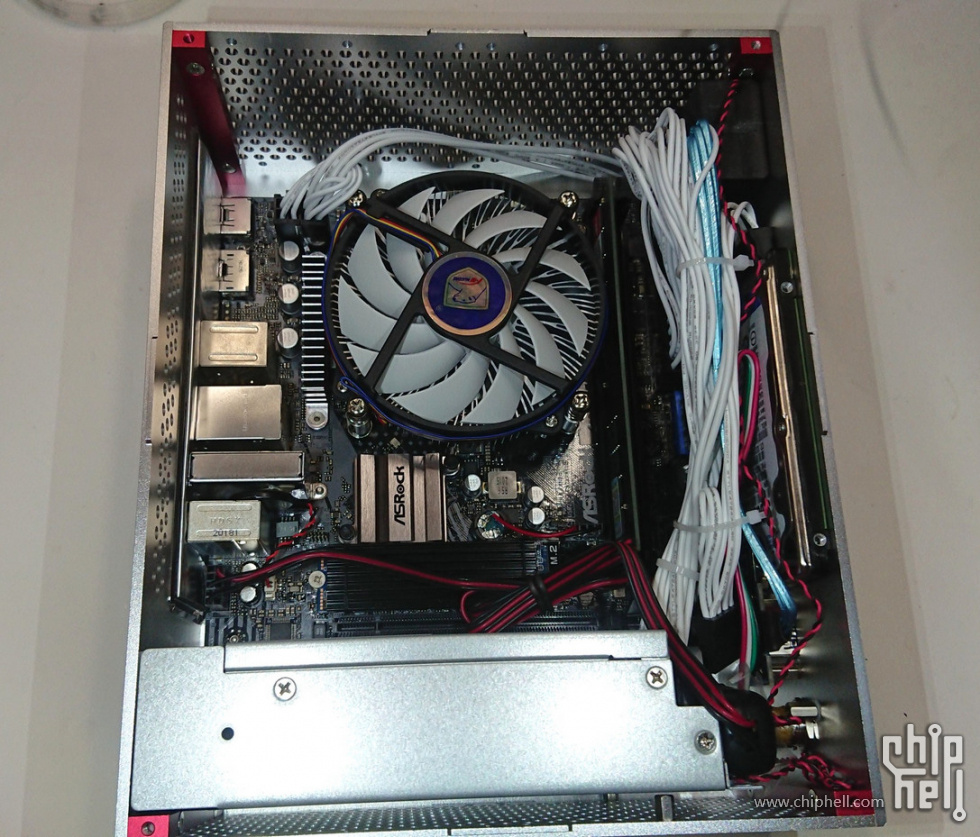

后来安装  机械硬盘、主板、电源、整理线材。

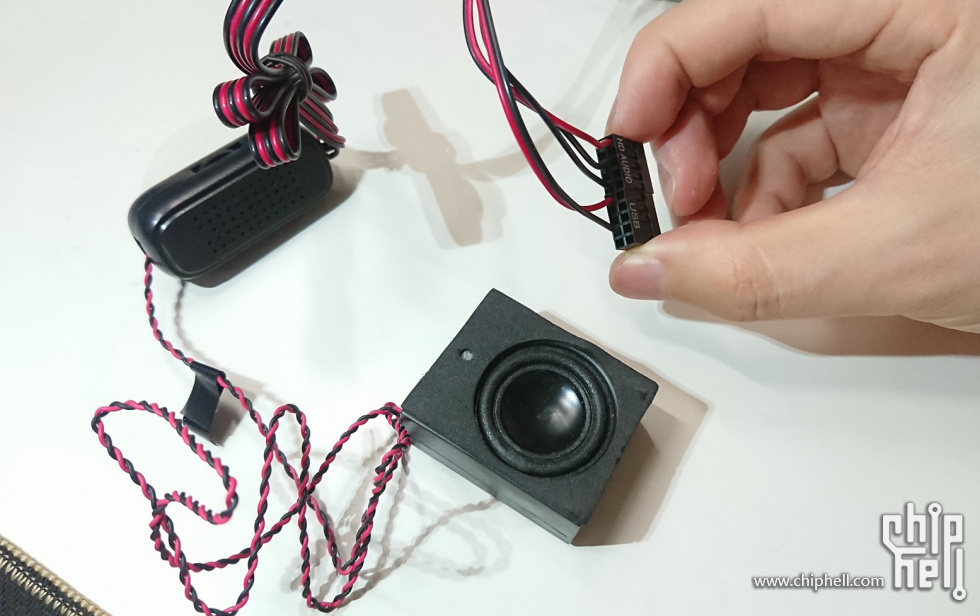

补充一下，为了这个主机能够发声，内置装了一个小音箱，使用主板的usb2.0的扩展做供电，audio扩展做信号。

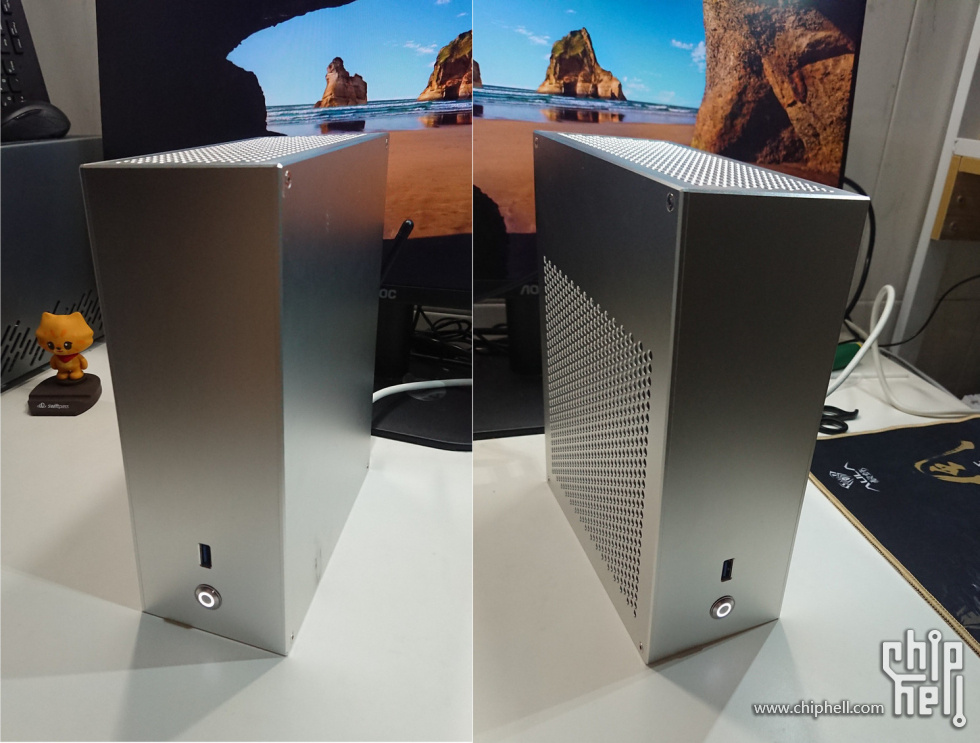

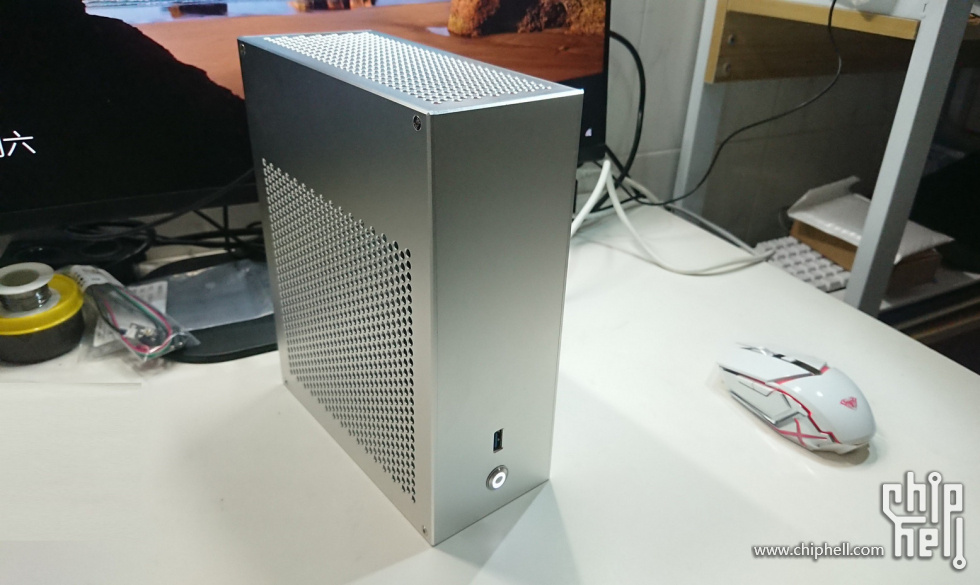

最后再贴一下完成最终的照片

lzhdim

电脑就是玩具，动手折腾，哈哈。。。

这个全铝的吧，，，外观设计还好。

Wolverine

动手能力很强啊!

狂怒小新

麻雀MQ4请求一战

超逸绝尘

居然内置了音箱，爆赞。

CheeRleadEr

不应该是老胡的小机箱最美观了吗

lihao2work

lzhdim 发表于 2022-6-19 17:18
电脑就是玩具，动手折腾，哈哈。。。

这个全铝的吧，，，外观设计还好。 ...

是全铝的， 店家近期更新了 V4版本，可以支持办高显卡（或其他PCIE设备）尺寸基本不变。还是很赞的

lihao2work

CheeRleadEr 发表于 2022-6-20 11:50
不应该是老胡的小机箱最美观了吗

还没了解到，后面去参观一下。

lihao2work

超逸绝尘 发表于 2022-6-19 22:44
居然内置了音箱，爆赞。

有个内置的小音响还是挺方便的，听个响。 不过这里也踩过坑：便宜的5V芯片中也就8403芯片没有电流声。

lihao2work

狂怒小新 发表于 2022-6-19 21:47
麻雀MQ4请求一战

搜了下，哇，也很漂亮

lihao2work

Wolverine 发表于 2022-6-19 19:09
动手能力很强啊!

感谢夸奖，膜拜大佬，respect
