ATX手提箱——机械大师C34极地白装机分享

youzhusky

• 前言


       最近装了一台很小很小的中塔ATX机箱，就是机械大师的C34,一台尺寸只有342x342x185mm的机箱，却可以最大兼容280水冷+14CMATX电源+ATX主板+335长150宽的显卡，体积只有21.6L。只是有些地方需要注意，一体水情况下最大支持42mm高度的内存，如果风冷的话支持162mm塔式并且可以安装16CM ATX电源，可玩性还是非常不错的。以下是整机的配置清单：

CPU：英特尔（Intel）12代 酷睿 i7-12700KF 处理器
主板：微星 (MSI) MPG Z690 EDGE TI WIFI DDR4 刀锋钛
内存：宇瞻 NOX 暗黑女神 DDR4 3600 RGB 白色灯条 8Gx2套装
显卡：影驰（Galaxy）GeForce RTX 3080 Ti 金属大师 OC
SSD：影驰（Galaxy）1TB SSD固态硬盘 名人堂HOF EXTREME系列
散热：利民（Thermalright）Frozen MAGIC 240 SCENIC 冰封远景
电源：海韵 (SEASONIC)FOCUS GX1000 White白色限定版1000W电源
机箱：机械大师  C34 白色 ATX机箱

• ​装机展示


整个C34机箱为铝合金材料制作，包括顶部那个厚重的铝制提手，整机配置了白色的RGB灯，Z690的刀锋钛与3080TI金属大师都是铝色系，和白色的利民冰封远境还有宇瞻NOX暗黑女神灯条，最后电源使用了海韵FOCUS GX1000白色限定版，搭配得也还算得体



斜视角度的整机，有铝制脚垫相对整机协调很多


机箱的前面板为拼接设计，左边为AIR透气设计，配置了透气防尘网，隐约可见海韵FOCUS GX1000白色限定版的进气口；右边为全铝设计，底部设计了铝合金的开机键和前置USB+TYPE-C口

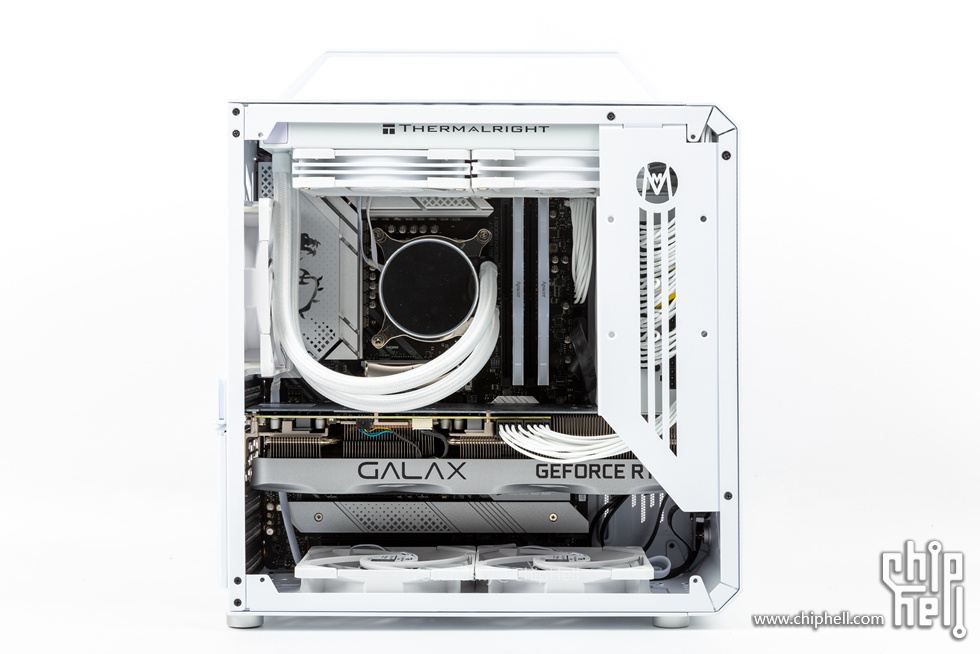

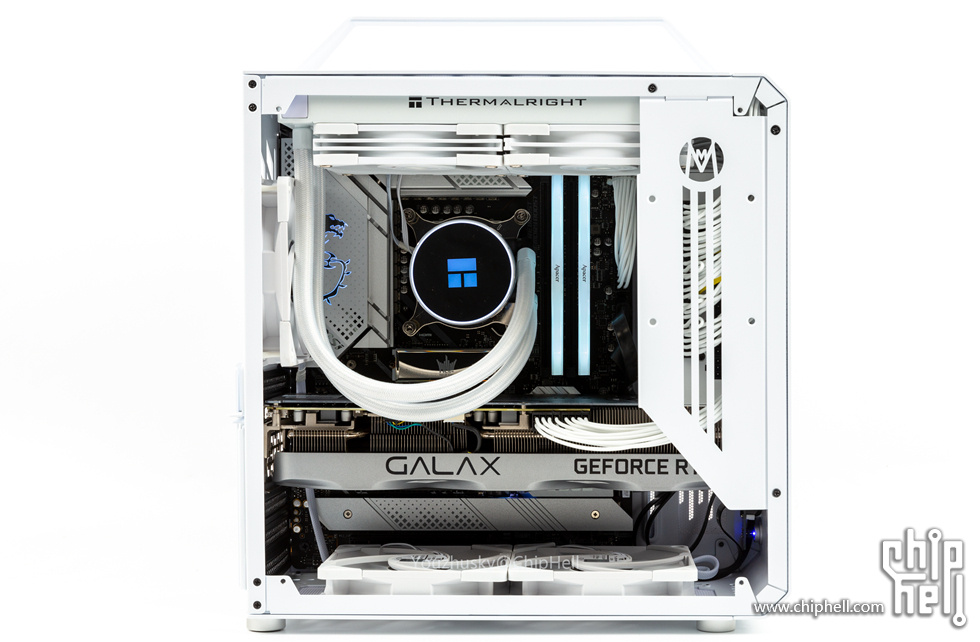

不盖侧板的整机，小体积的设计只要注意安装顺序还是非常实用的


盖上钢化玻璃侧板的整机，钢化玻璃四边都有白色工艺这样与机箱盖上之后会显得合体

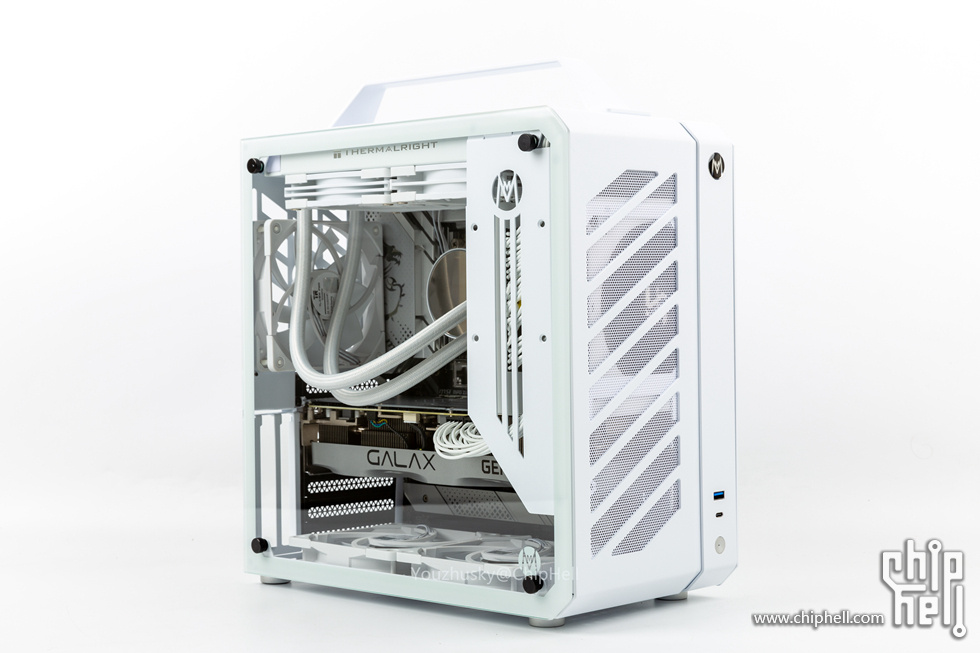

45°的左前整机


45°的背面，机箱的背板也是铝合金，而且做了开孔设计，虽然这一面通风效果少，但设计感还是非常好的至少不单调


45°的左后整机，C34机箱虽然小但是依然设计了两槽的显卡竖装支架


45°的右前整机，这面白色浑然一体



隐约的海韵FOCUS的SEASONIC 标志


微星的MPG Z690刀锋钛主板背板


上看整机配件

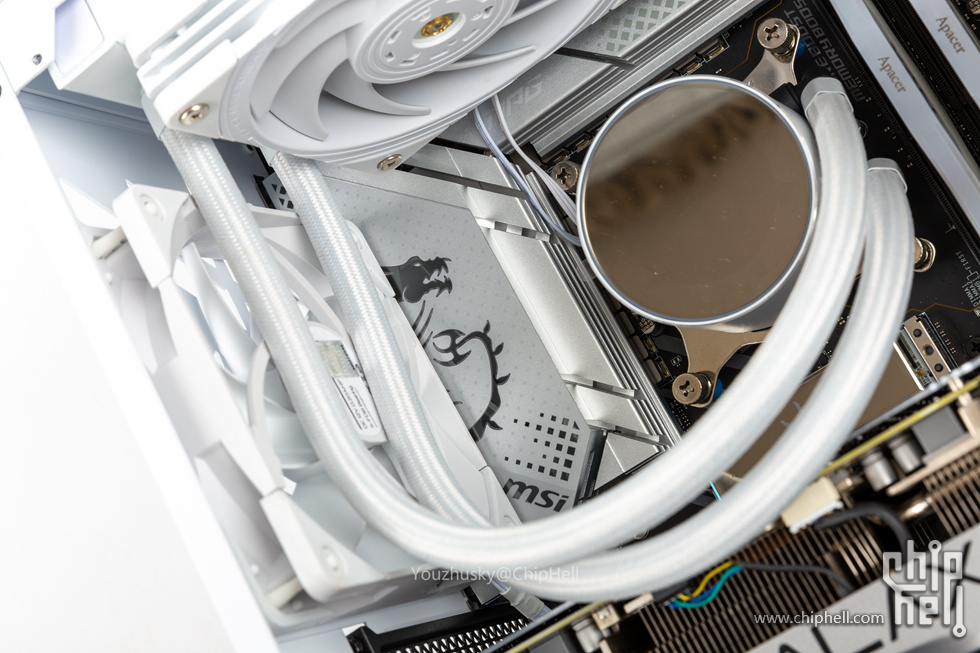

安装空间设计得相当紧凑，宇瞻NOX 暗黑女神刚刚好能安装进且需要先装内存再装水冷，因为内存是两边低的


影驰的3080TI金属大师OC显卡


微星Z690刀锋钛主板的MSI龙魂LOGO，银色主板黑白都挺搭的

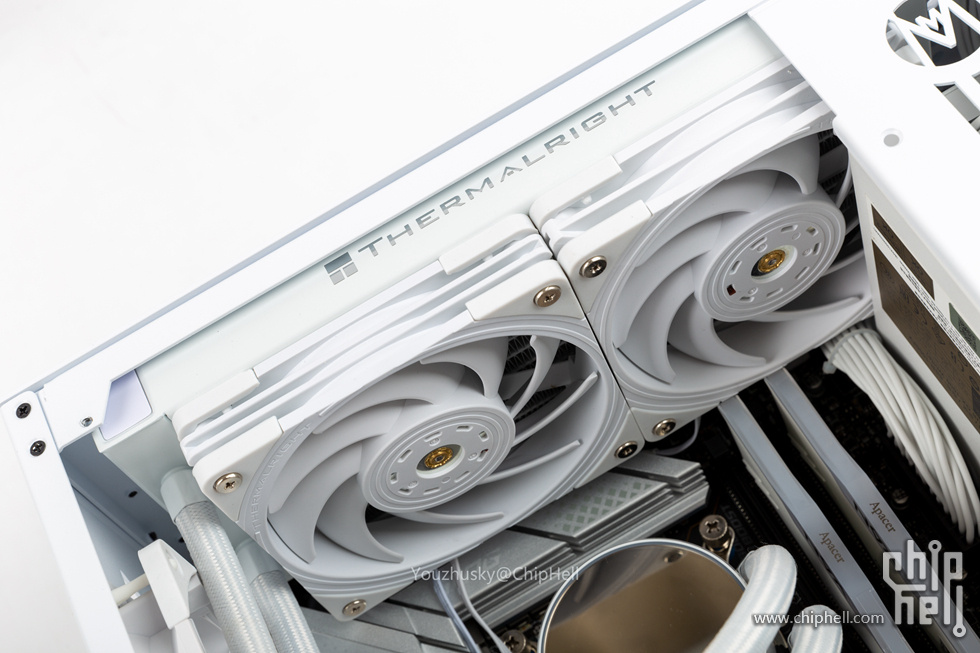

利民的冰封远境240白色ARGB水冷，LOGO和白色的无光TL-B12W两次点胶动平衡风扇的质感还是挺不错的

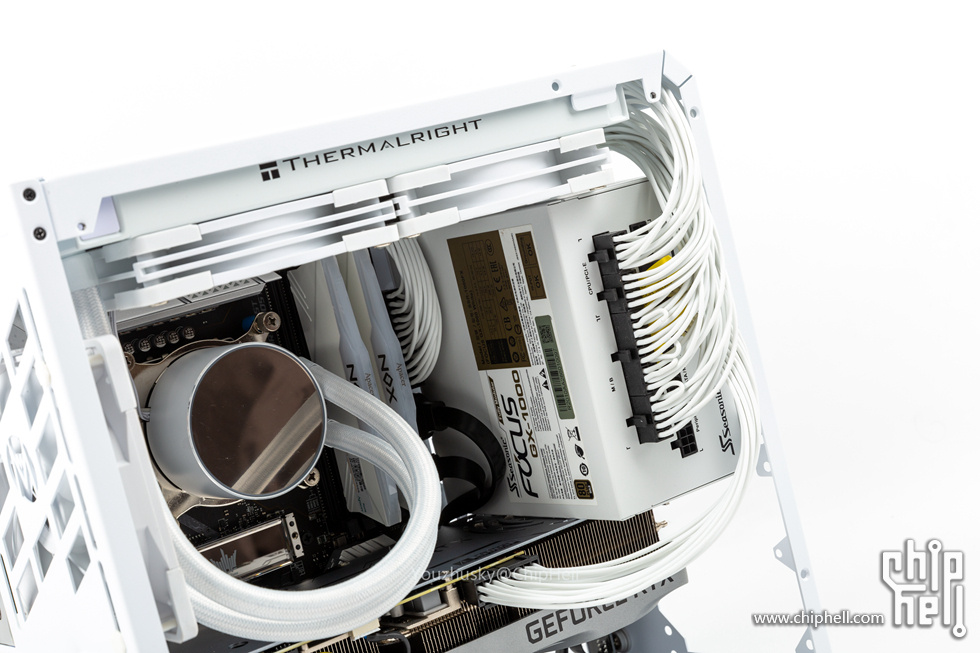

这里14CM电源海韵FOCUS GX1000的电源安装方式是竖立侧置安装，走线刚好通过前面的LOGO铝合金面板盖住，设计还是有点意思的

• 桌面及灯光展示：

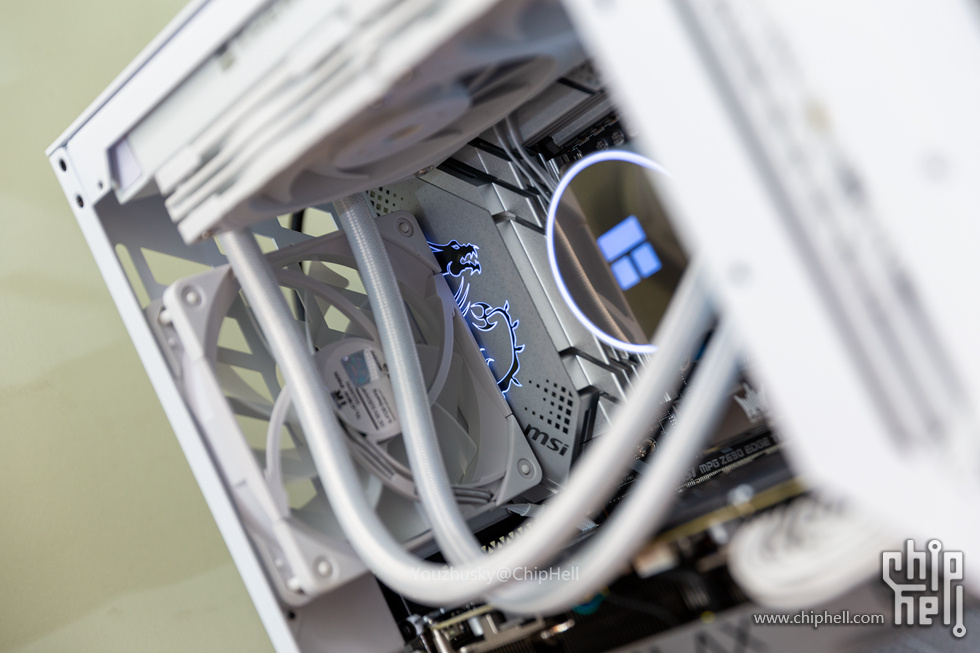

灯效不多，微星Z690刀锋钛的龙魂LOGO与利民水冷头的白光


影驰3080TI金属大师OC显卡本身也是无光设计，Z690刀锋钛的芯片组EDGE下有点微弱的白光


整机上面还是宇瞻NOX暗黑女神白色款的灯效比较拉满，白灯与白色散热片整体协调，打在海韵电源上正好

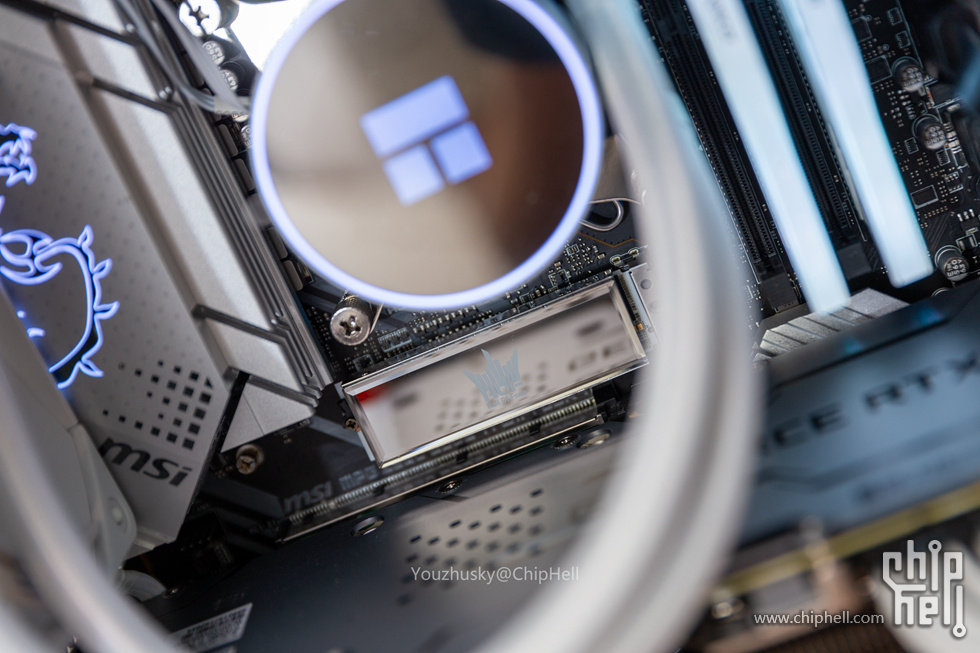

中间的名人堂HOF EXTREME固态盘也有反光的灯效


桌面展示


桌面展示

• 配件解析
• 微星Z690 EDGE TI WIFI DDR4刀锋钛


主板是微星MPG系列的刀锋钛Z690 EDGE TI WIFI DDR4，白色主题配银白色的刀锋钛非常和谐


主板全貌，几个这么大规格的白色散热还是非常带感的，整体几处比较重点的点缀就是龙图腾、MSI、EDGE；而且主板6层PCB配置，性能参数非常均衡，包括75A的16+1+1相直连式供电、128G带宽的PCIE5.0、20G的typeC、2.5GLAN、WIFI6、蓝牙5.2、ALC4080，以及中端常规配置的灯效及散热，还有支持4条M.2


75A 的16+1+1相直连式DrMOS供电，为12900K提供充足的电力供应，顶部的这块散热片也是厚实的散热片

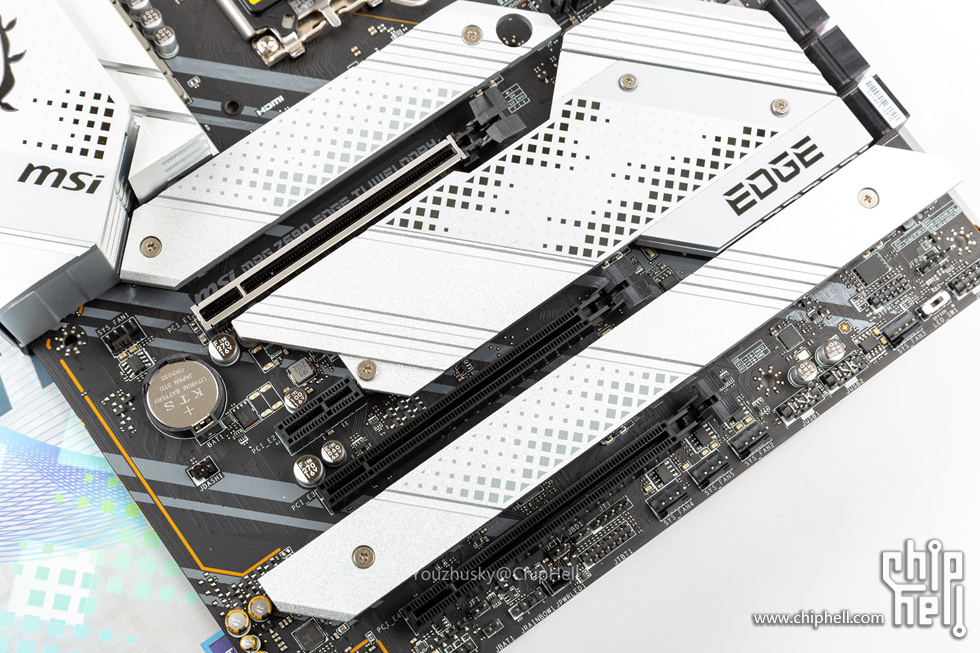

PCIE区域，第一条PCIE 插槽为PCIE 5.0，并且带钢铁装甲保护，而四条M.2全部带非常厚的冰霜铠甲

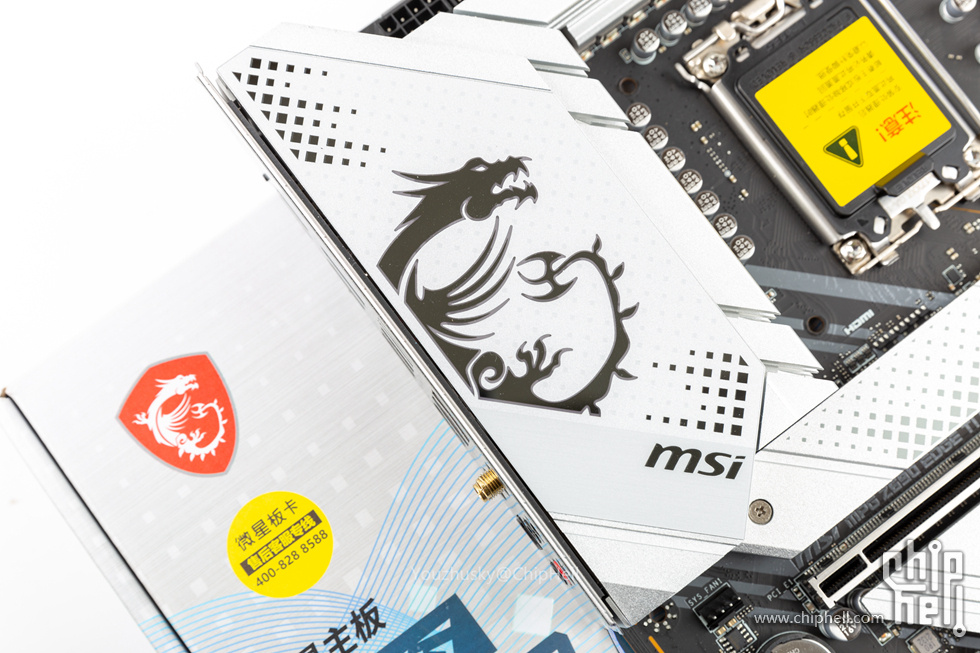

微星的龙图腾标志，龙标的周围的内部则是RGB背光效果，这块IO一体化挡板也是做得相当厚实，散热应付75A的16+1+1相供电当然不在话下，哪怕超频的12900K


CPU的供电为双8P，这个设计对于12900K也是完全富余的，这里IO护盾散热片与顶部散热片是相互使用热管相连接保证散热均匀

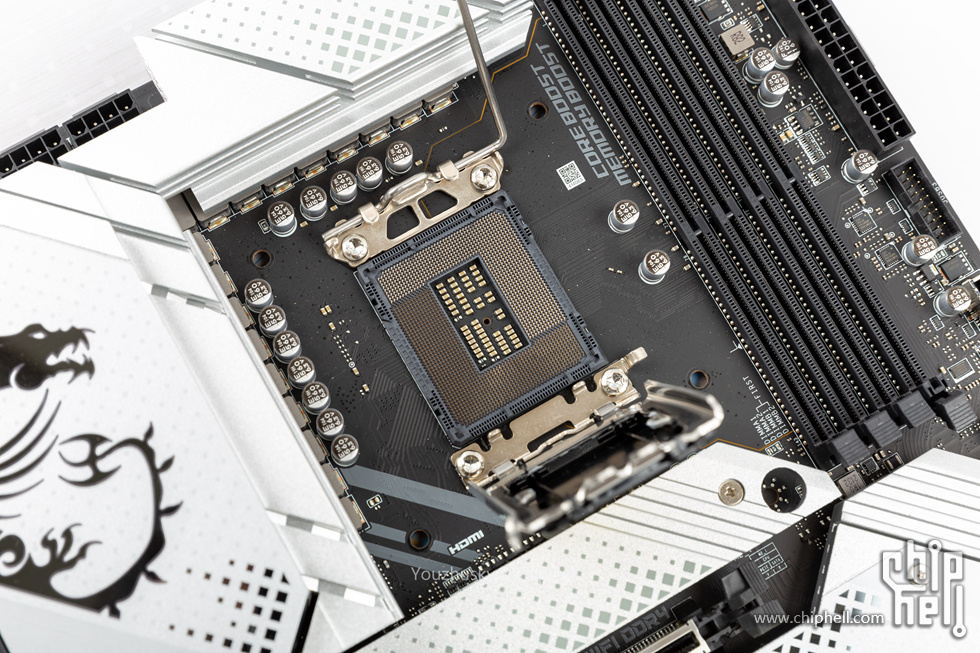

LGA1700长方形底座，超两边翻扣设计有点像intel的2066底座，安装上面确实压力比原先的LGA115X/1200要大不少


白色背板IO主要配置以下接口：两个USB2.0，五个USB3.0，一个type-C，BIOS擦写按钮和集显接口都是中端标配，2.5G LAN及WIFI6一应俱全

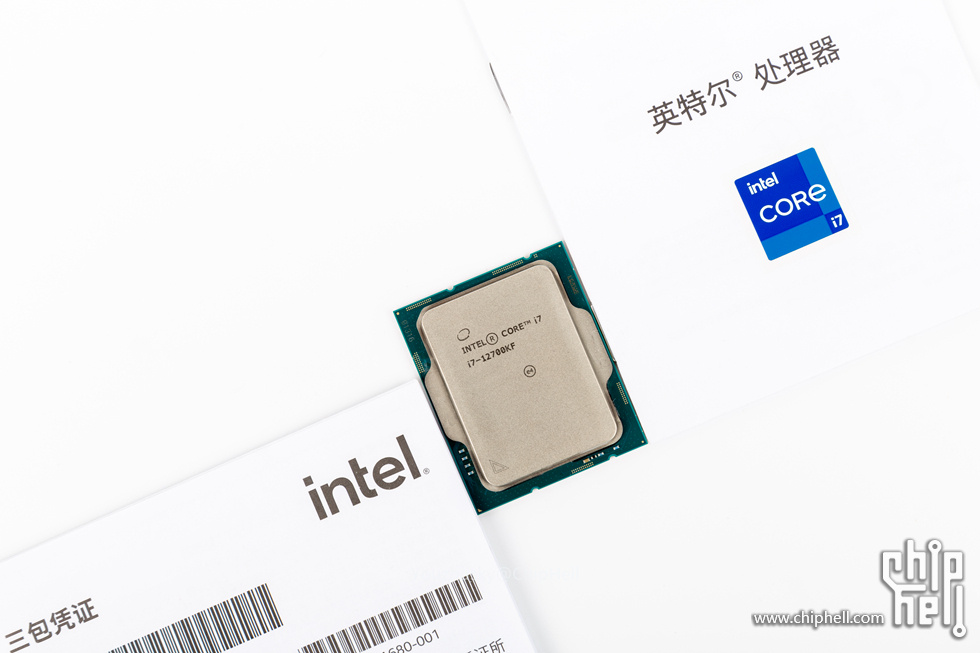

• 英特尔 12代 酷睿 i7-12700KF CPU处理器


12代 酷睿 i7-12700KF CPU处理器 12核20线程 单核睿频至高可达5.0Ghz 25M三级缓存，反正用显卡集显就省略了，与i9的差距是多了0.2的睿频、4个小核心、以及5M的三级缓存

• 利民（Thermalright）Frozen MAGIC 240 SCENIC 冰封远景


这次散热上使用了白色款的利民Frozen MAGIC 240 SCENIC 一体水冷，白色的TL-B12W是个人比较喜欢的白色无光风扇，配合ARGB的冷头，性能与颜值都不缺失


水冷的本体，默认风扇已经预装完成


TL-B12W风扇为点胶2次动平衡的SFDB轴承设计，2150的风压扇，吹冷排不错


240冷排的鳍片都是非常整齐包括边缘的，12条水道1.55mm宽度0.28mm厚度


冷排侧面的利民LOGO：THERMALRIGHT

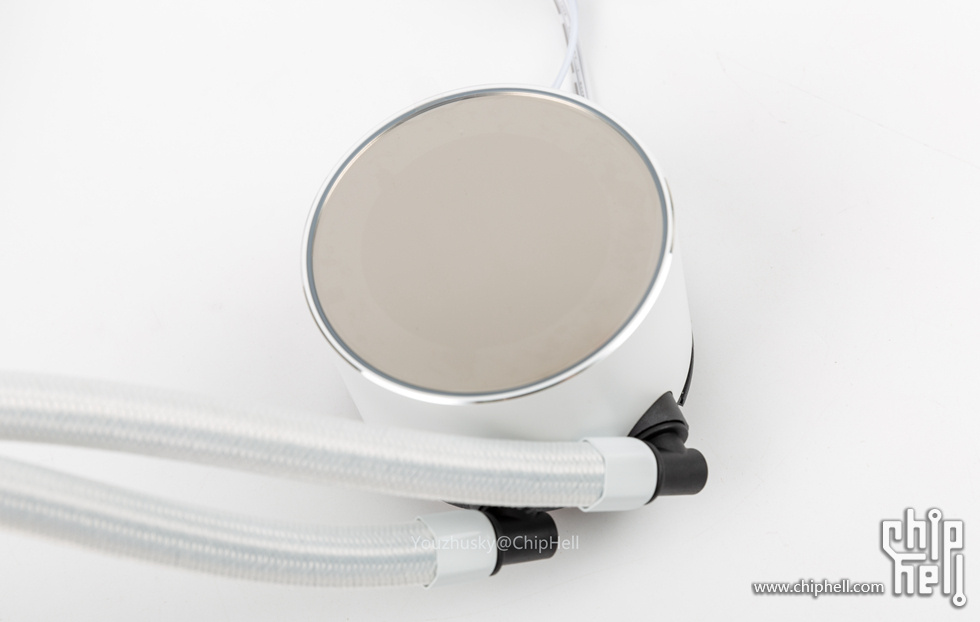

冷头为阳极喷砂铝合金外壳，顶部是镜面电镀反射工艺的亚克力顶盖，2800转的八级马达


冷头的大铜底内部为0.1mm间距的微水道


水冷全家福，双平台支持，1700现在也是标配的

• 影驰GeForce RTX 3080 Ti 金属大师 OC


显卡选择了影驰的RTX3080TI金属大师OC，搭载GA102-225核心，CUDA处理器数量达到10240个，搭配12GB、384 bit、19Gbps的GDDR6X显存，包装上直接就是金属大师的标志METAL TOP


显卡的本体纯金属上盖，散热器为压铸一体式冲压而成，尺寸为318x107x60mm，虽然有些不规则的线条和三角楼口，但是整体还是做在三槽之内呈长方形设计，没有突兀的设计

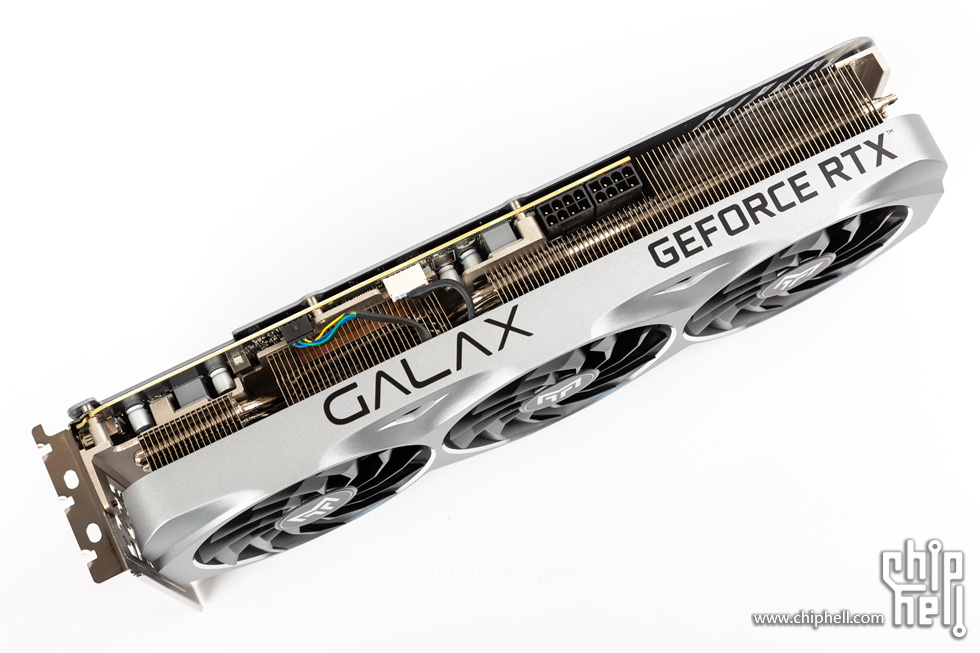

散热器上盖侧面具有GALAX影驰LOGO和GEFORCE RTX英伟达型号标识，上盖肩部平整的通风孔设计

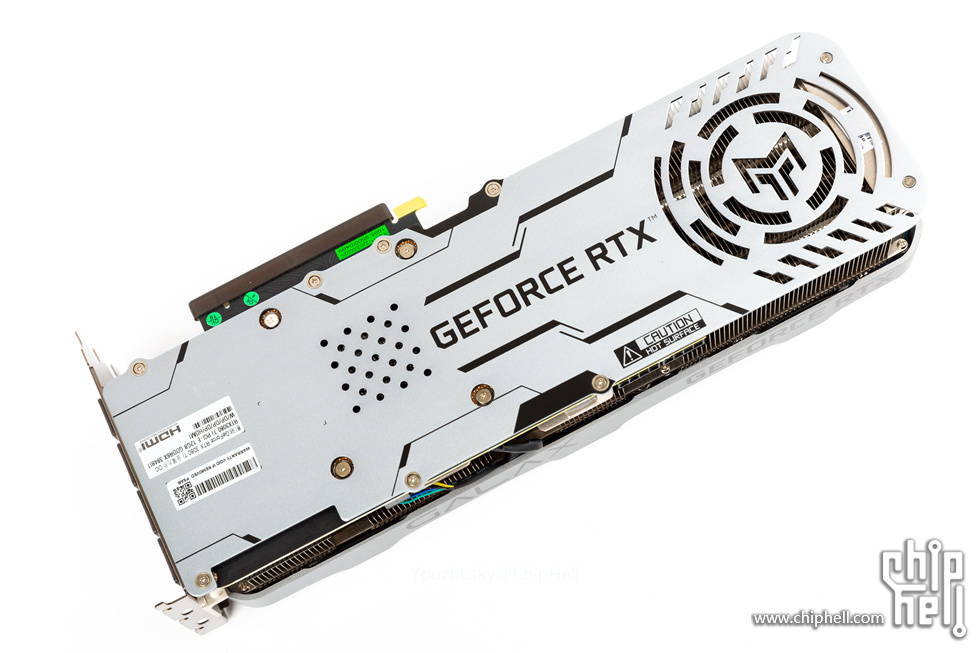

背板多处镂空造型设计，尾部贯穿式风流可以加强散热，其实这也是3090RTX FE的设计衍生，短PCB为第三风扇增加散热

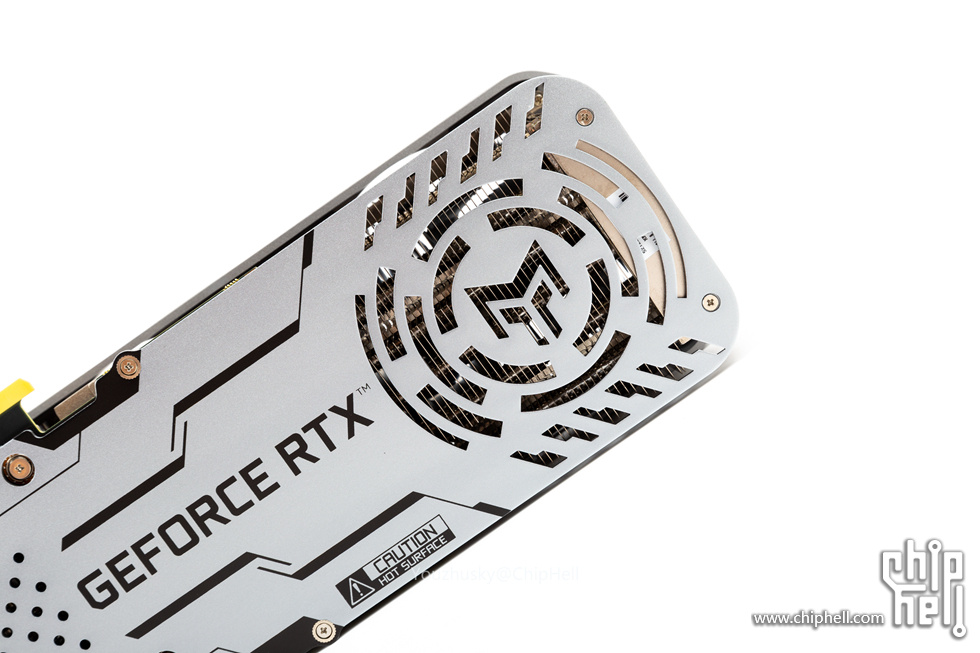

尾部的贯穿式通风散热，对于三风扇来说可以让第三把风扇更好得吹透这里的热管和散热鳍片，而此处的镂空造型正是金属大师的LOGO

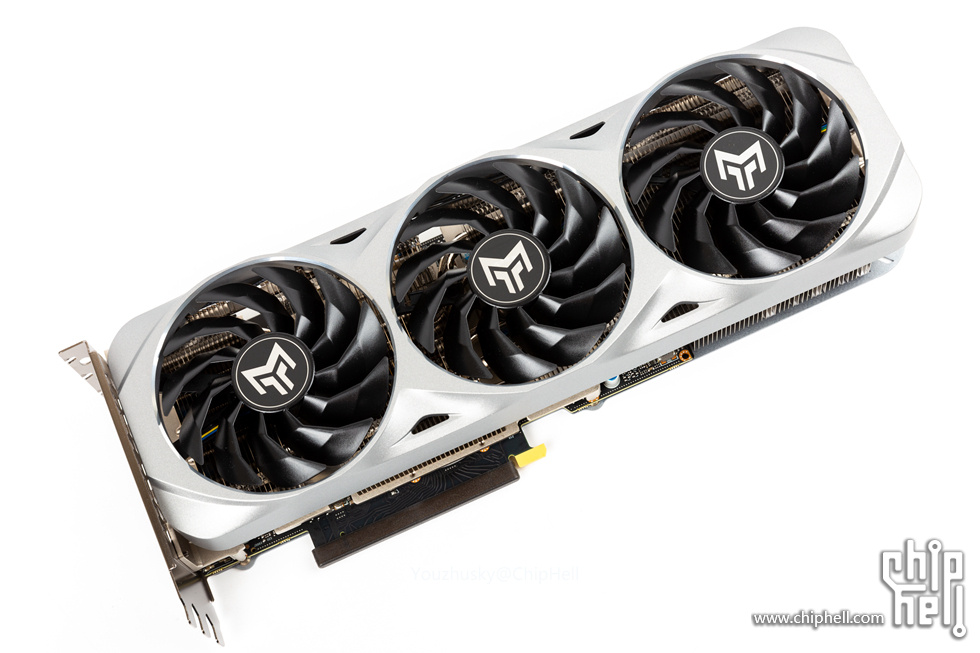

金属上盖的造型和风扇，11片经过空气动力学测试的静霜三折扇叶


输出接口为30系列的标准配置：DP1.4*3+HDMI2.1

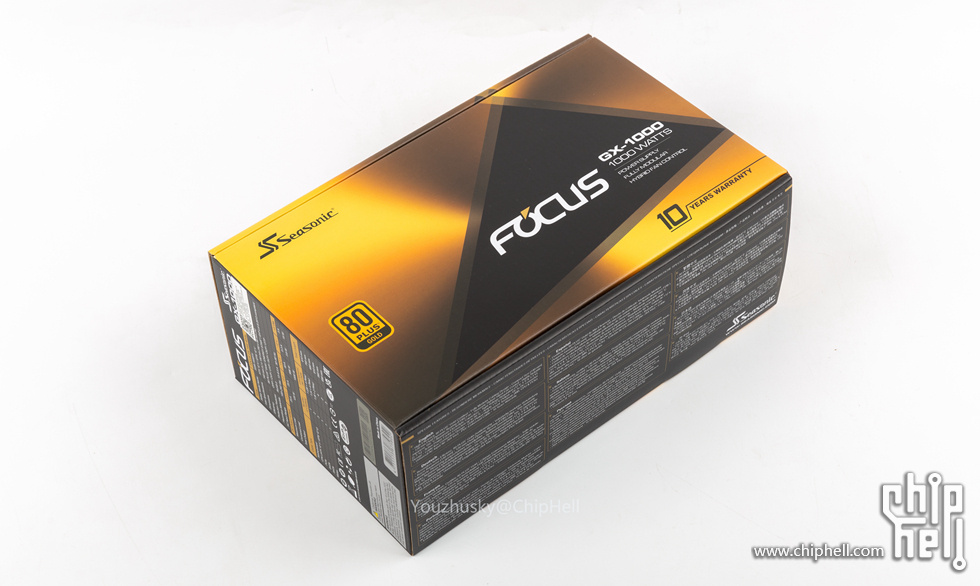

• 海韵 (SEASONIC)FOCUS GX1000 White白色限定版1000W电源


白色电源上选择了海韵的白色FOCUS GX1000,十年质保的14CM短机身电源保证兼容性，全日系电容、全桥LLC和DC-DC设计、无导线连接，包括六重保护电路设计，都是性价比电源的品质保证


电源的正面是产品铭牌，上面有警告标识和各种输出参数，额定输出为1000W，贴纸的黄色代表了金牌认证

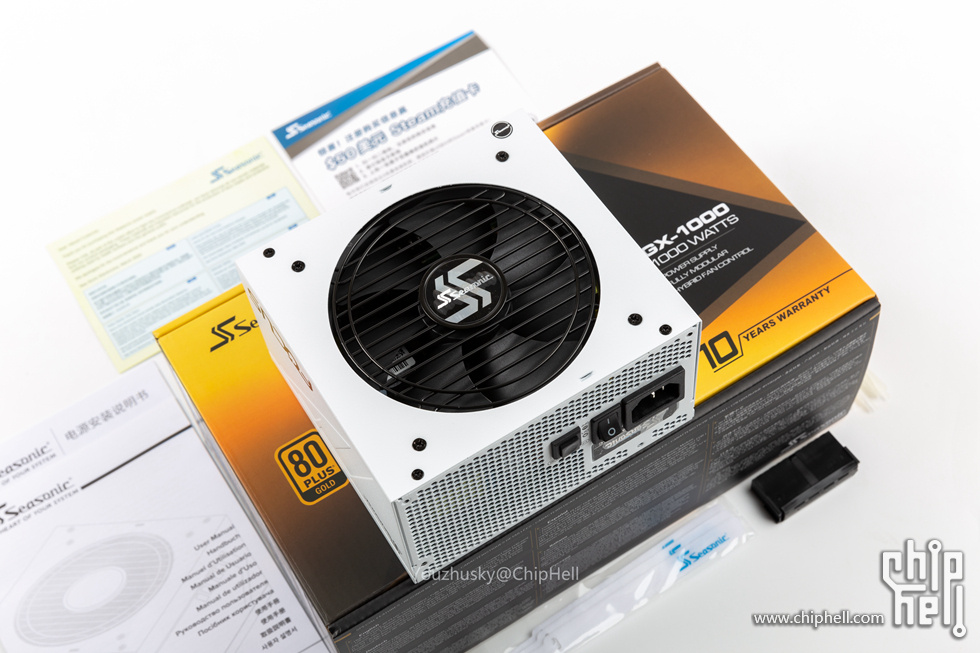

电源风扇为12CM的FDB液压风扇支持风扇停转，中间的保护网带有海韵LOGO


电源侧面，左上角是海韵品牌LOGO，右下角印着“FOCUS”的型号


全模组接口设计面，带海韵和FOCUS的LOGO，各个模组接口都标注用途，且海韵模组线定义一样都是通用的，包括大部分海韵代工的电源


电源出风口设计了供电口和金属LOGO铭牌，中间是电源开关，右侧是风扇混合模式选择按钮，按下为关闭风扇停转模式

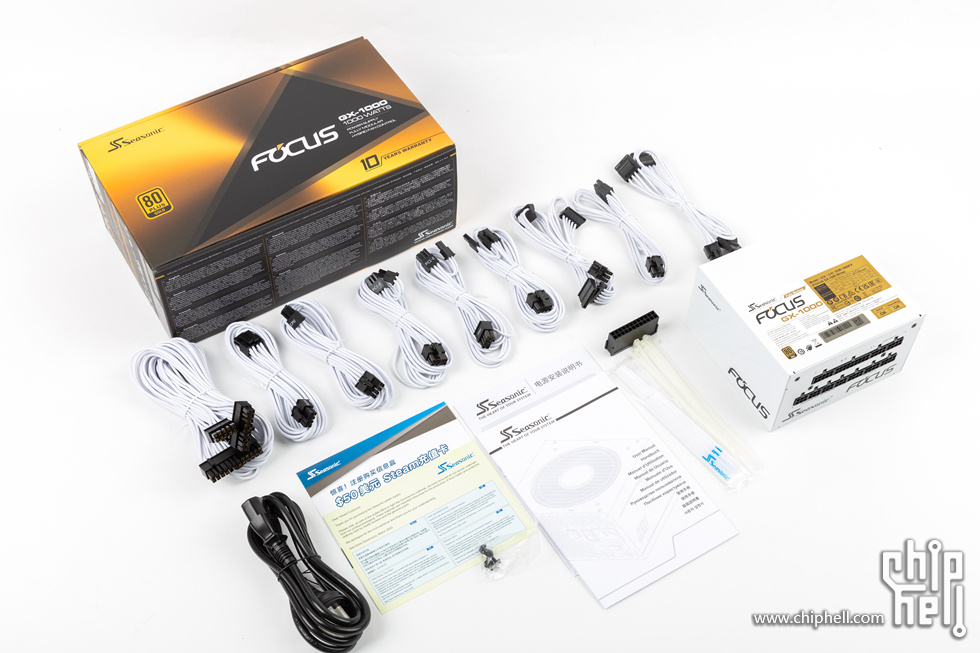

电源全家福，这款最新的白色限定款也已经将原配模组线升级为海韵自家的白色压纹线，规格采用足料铜芯的16AWG线径以及耐高电流镀金端子，颜值与稳定兼顾

• 宇瞻 NOX暗黑女神3600RGB白色灯条

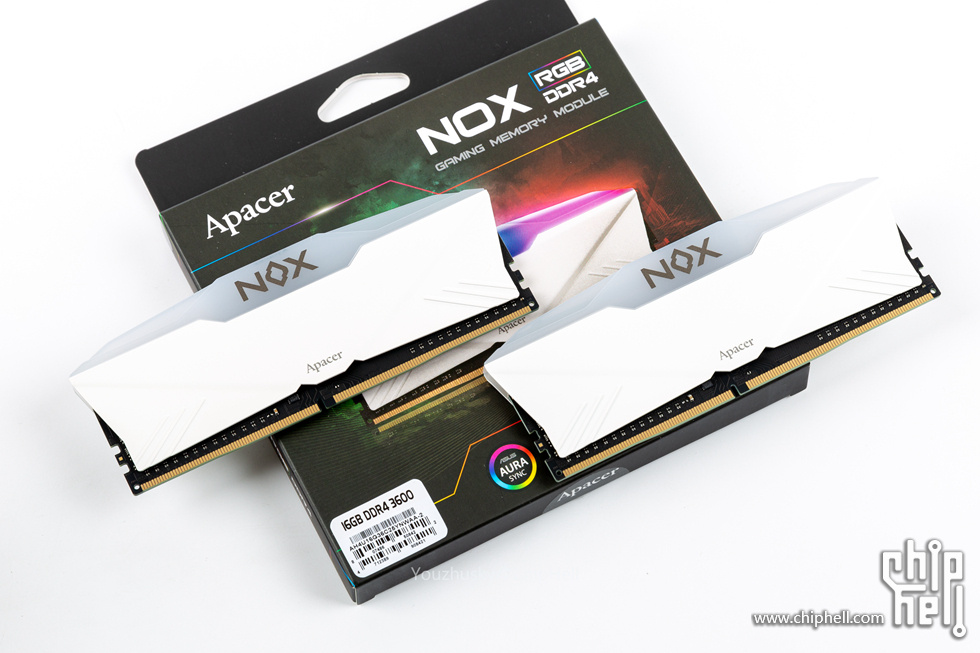

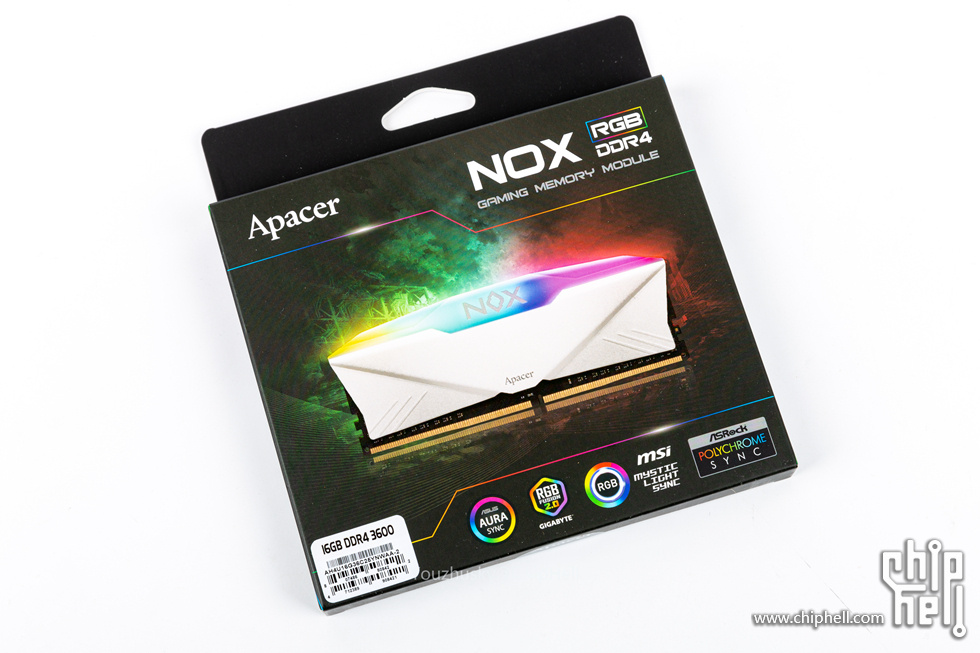

内存采用的是宇瞻NOX暗黑女神紧跟潮流推出的白色款灯条

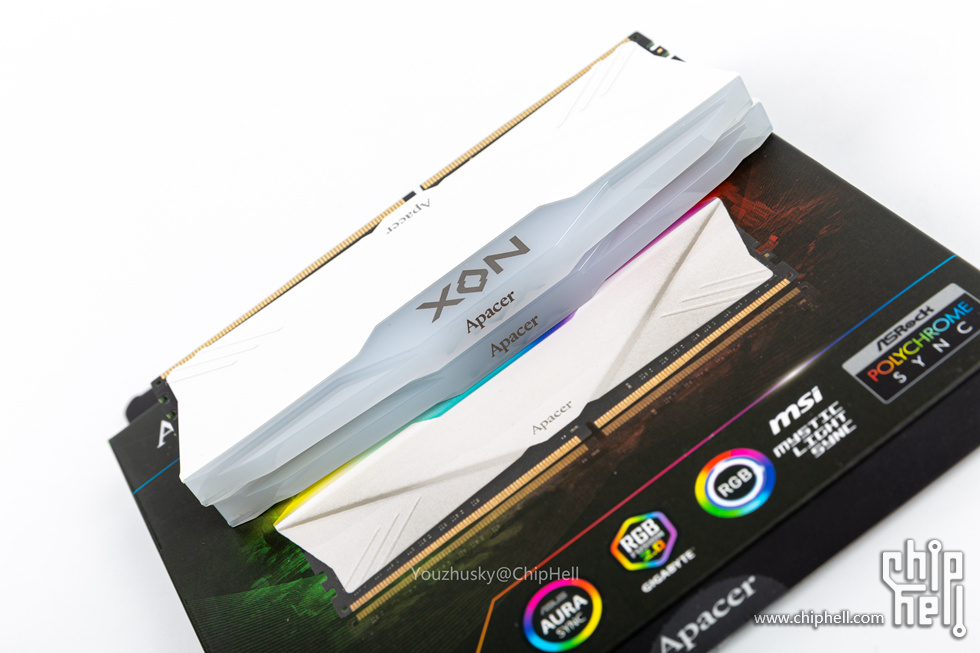

这款内存的外观个人认为稳定和颜值非常在线，散热马甲是柔和的乳白色，而导光罩也是白色所以整体比较统一


两条内存的马甲带有弧度曲线设计，不是呆板的直条长方形，马甲两边都有三条斜纹设计，不仅美观，还带有促进散热效果，马甲中间也带有宇瞻LOGO


导光罩上依然有顶部APACER宇瞻LOGO和两侧NOX暗黑女神LOGO，灯效亮起时两个LOGO则是最好的特写

• 影驰（Galaxy） 名人堂HOF EXTREME 1TB SSD

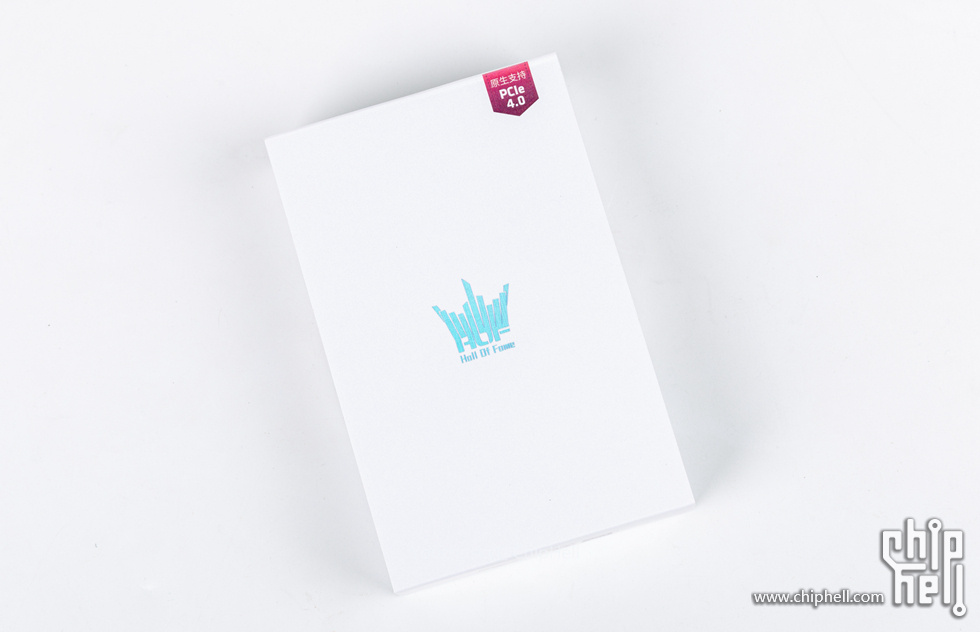

固态硬盘使用了影驰的名人堂的HOF EXTREME系列 1TB，群联的E18控制器支持PCIE4.0和7000/5500MB每秒顺序读写性能


固态硬盘本体为名人堂统一的白色PCB，以及银色冰镜散热器；影驰名人堂支持个人送保，1TB为五年700TBW质保


背面也带有散热保护和铭牌

• 机械大师 C34 ATX机箱  极地白


对于小尺寸全兼容的机箱，在使用各类配件时必定需要有所取舍，不然大机箱就没有存在感了，而机械大师的C34则在240/280水冷、162mm风冷、14CMATX电源、ATX主板、335mm显卡这几类核心配件上做了优化的匹配，让它能在342x342x185mm的尺寸上兼容，可谓宰相肚里能撑船


内部空间的设计除去带机械大师的LOGO之后是全敞开式的

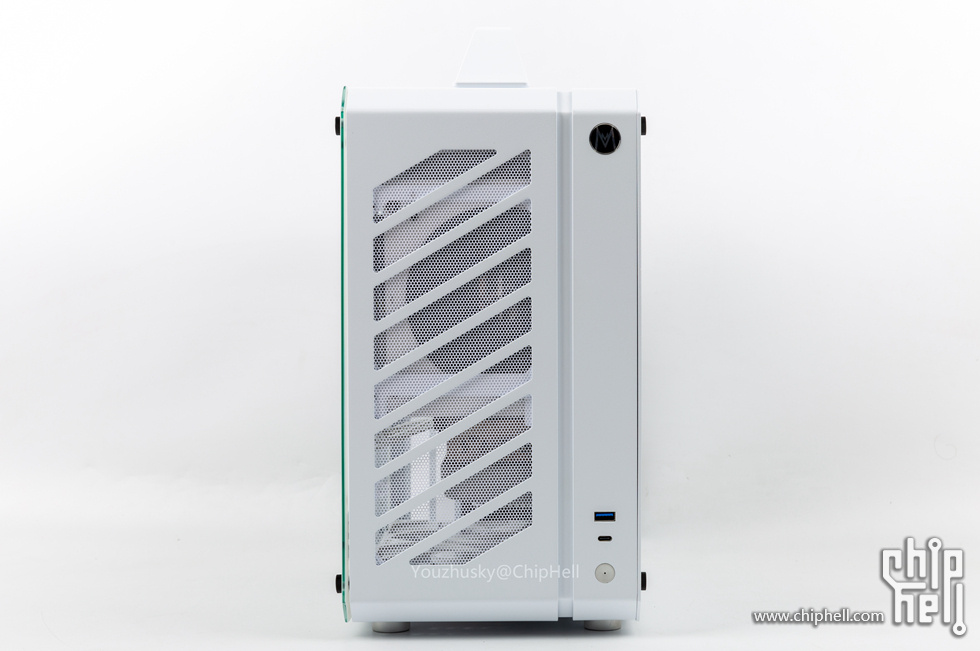

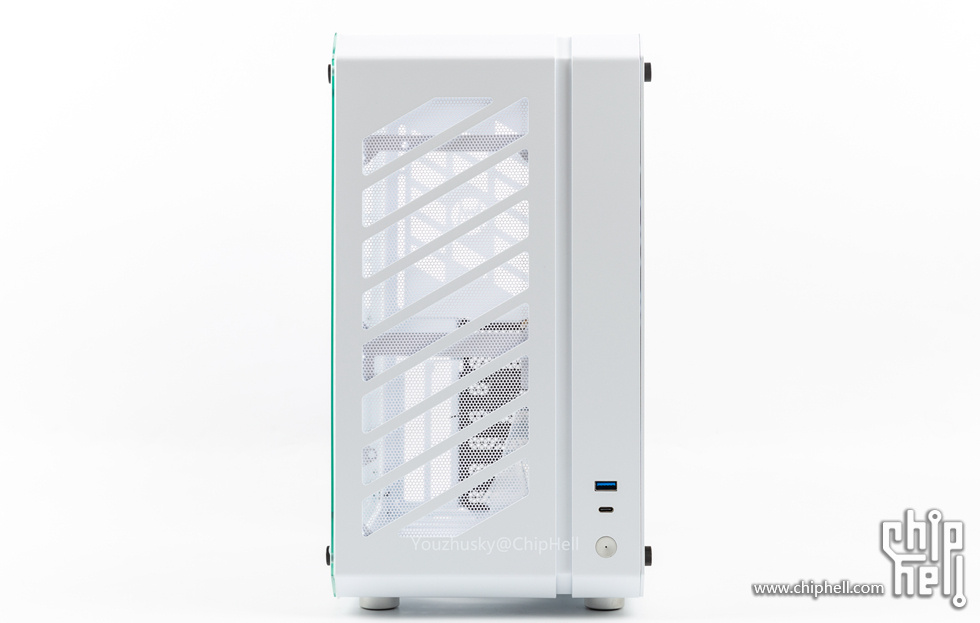

前面板设计这款为AIR透气款，而另一个设计是左边不带透气网面的；左右两段式设计，右下角为前置IO的USB3.0和TYPE-C口及开机键，前面板内侧如果显卡不挡可以安装一个12CM风扇


机箱背后设计有12cm出风口，电源线采用延长设计


机箱底部这里也设计有两个风扇位或者左边一个风扇右边一个3.5HDD


机箱前面板内部的ATX电源安装支架，电源延长线弯折较短所以对顶部空间比较小，同时这个支架还可以安装到主板一侧使电源竖向安装


顶部的内侧刚刚好有冷排位安装，不过如果使用冷排位的话，电源的支架需要往下移让出冷排的空间


顶部也是与前面板一致的两段式设计，两边都为铝板通过前后螺丝固定安装


底部也是两段式设计，四个脚垫为铝制

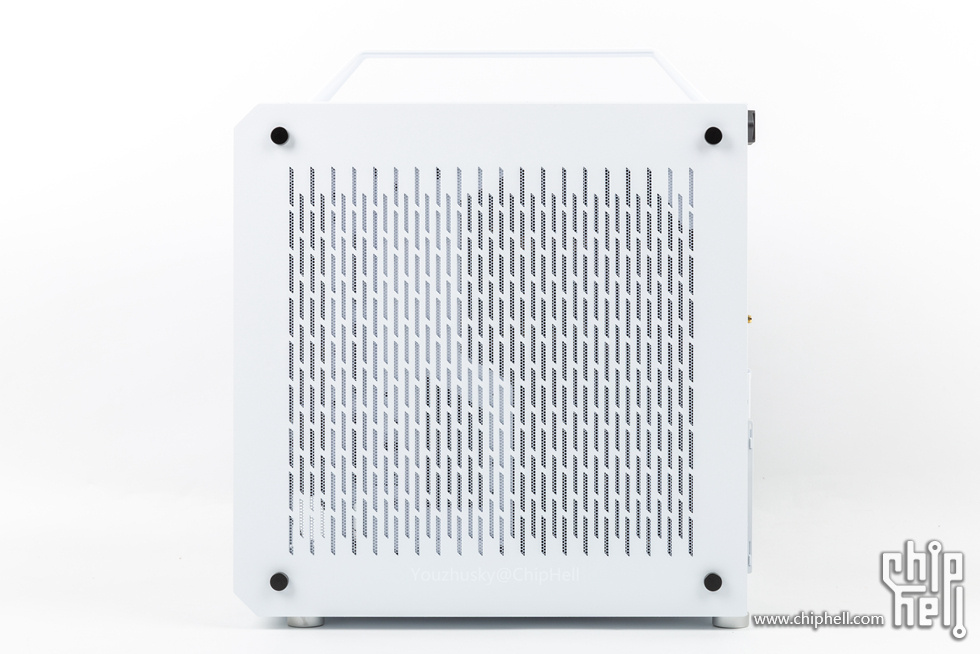

机箱铝制背板，设计有斜边竖条状通风孔

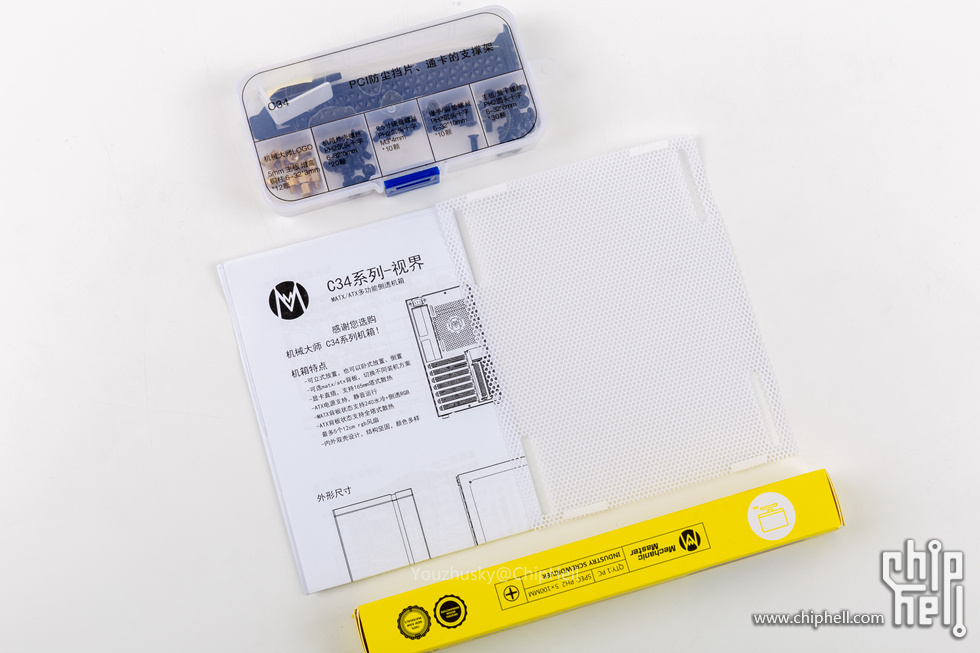

配件说明书、防尘网、螺丝包注明了各种用途以及一把定制的螺丝刀

• 利民（thermalright）TL-C12-W 12cm风扇

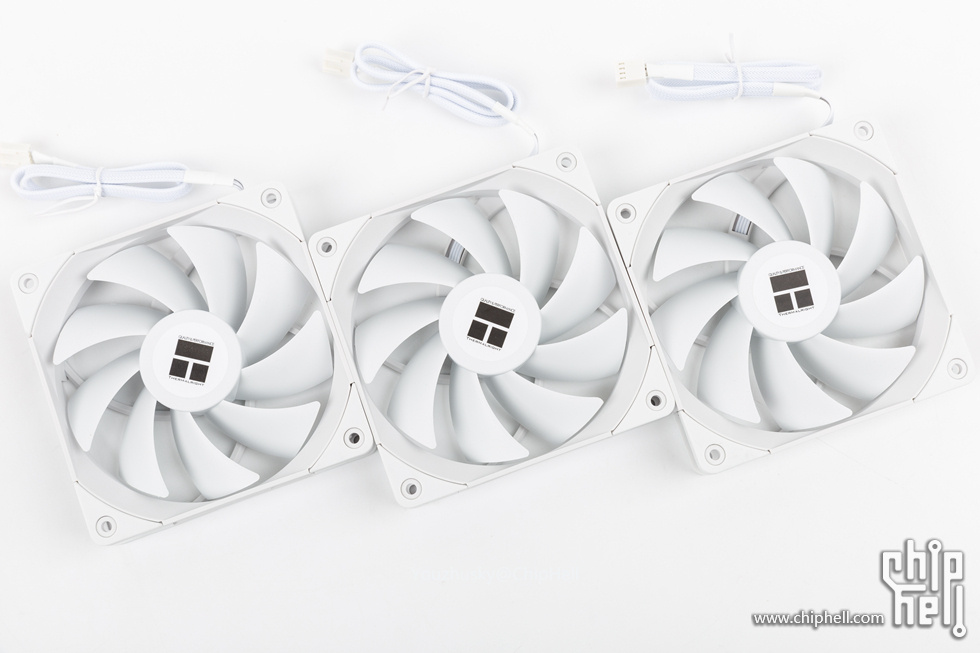

本次为机箱配置了三把利民TL-C12-W白色风扇，主要用于主板处的出风和底部显卡位下面两把风扇进风


这款风扇为高精度S-FDB轴承，1500转PWM设计，作为风扇的进出风设计还是合理的

• 整机测试


测试CPUZ单核790.3分，多核9284.4分

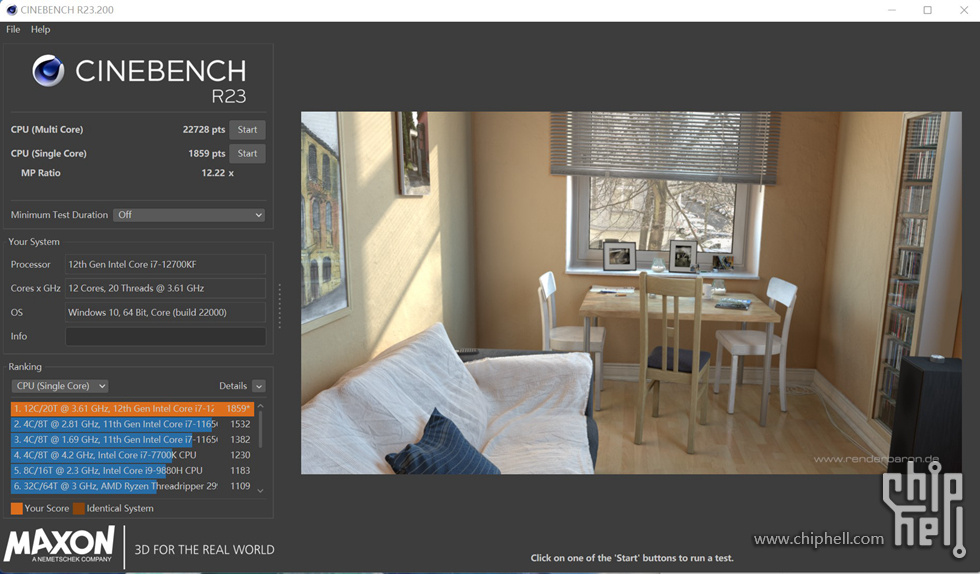

CineBench R23 测试成绩单核 1859，多核22728

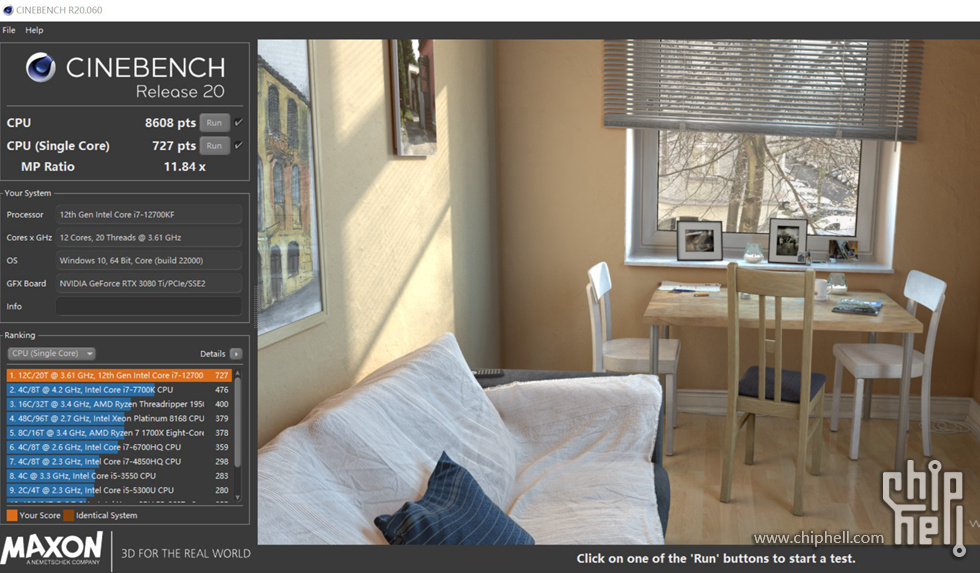

CineBench R20 测试成绩单核 727，多核8608


CineBench R15 测试成绩单核 276，多核336


鲁大师测试整机性能219万多分


PCMARK10的测试办公应用及数位内容创作得分8649

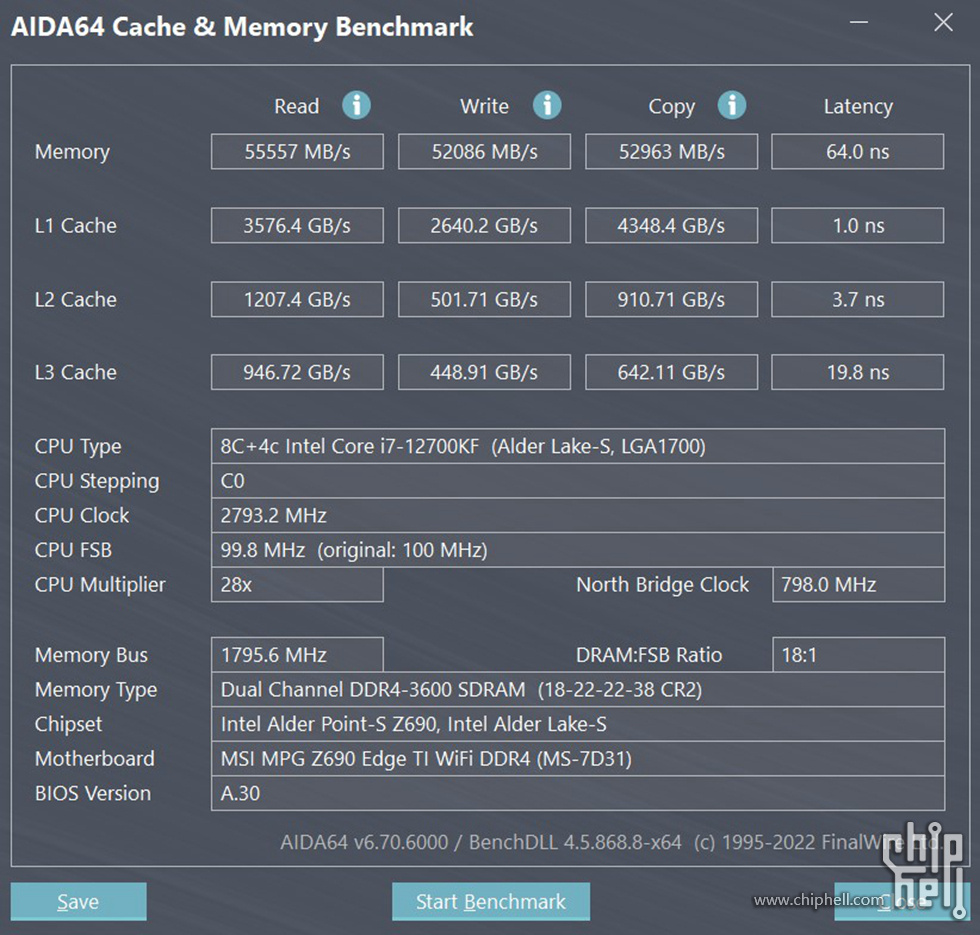

宇瞻NOX暗黑女神白色款内存的默认XMP下 memory Benchmark，读写和拷贝都超过了52GB，延迟64ns

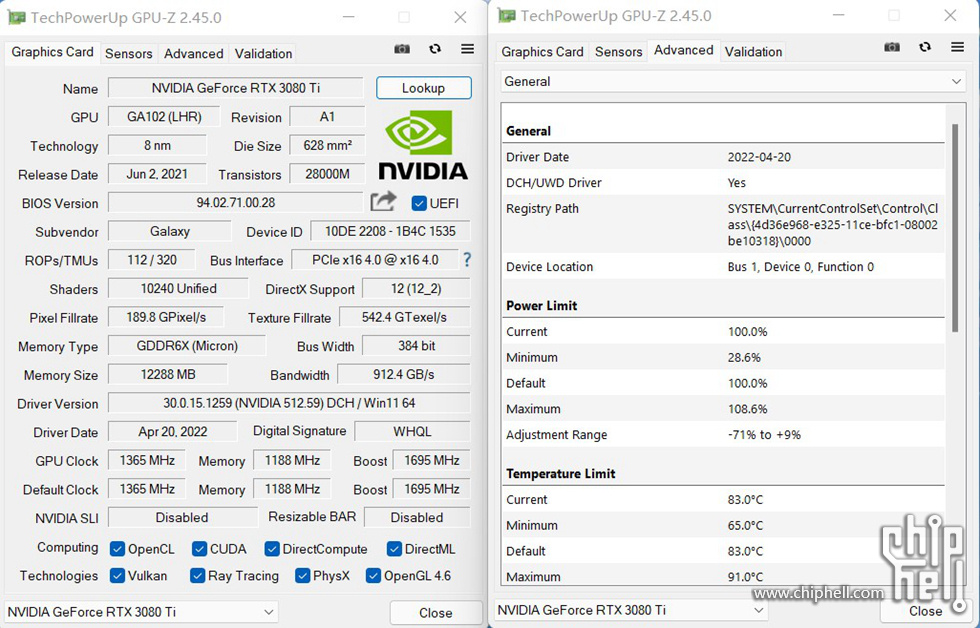

影驰3080TI金属大师OC的GPU-Z

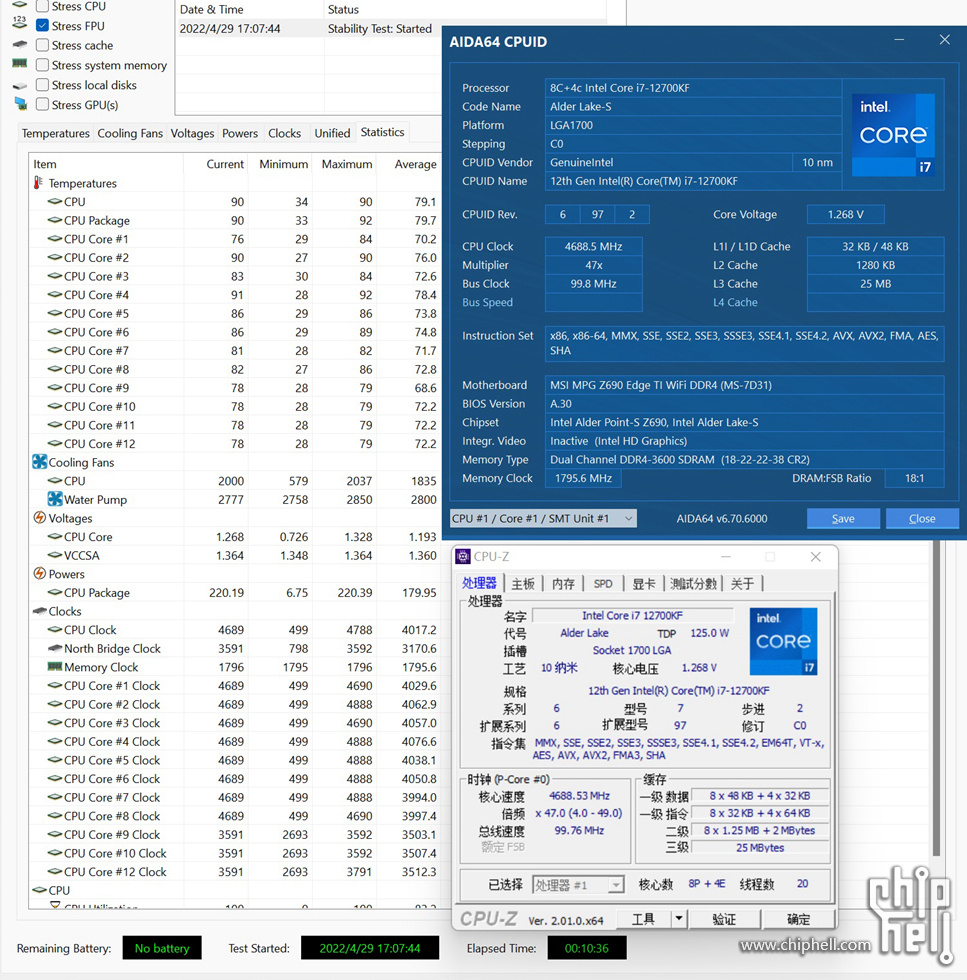

单烤FPU测试，室温大概26度左右，12700KF显示功耗为220W左右，CPU温度基本在90度左右，整体利民冰封远景240一体水冷的性能在2000转的性能也是不错的


甜甜圈烤机10分钟核心最高75.7°，显卡的功耗在360W左右，功耗和发热量还是成正比的


3D MARK PORT ROYAL  光线追踪测试成绩 12818

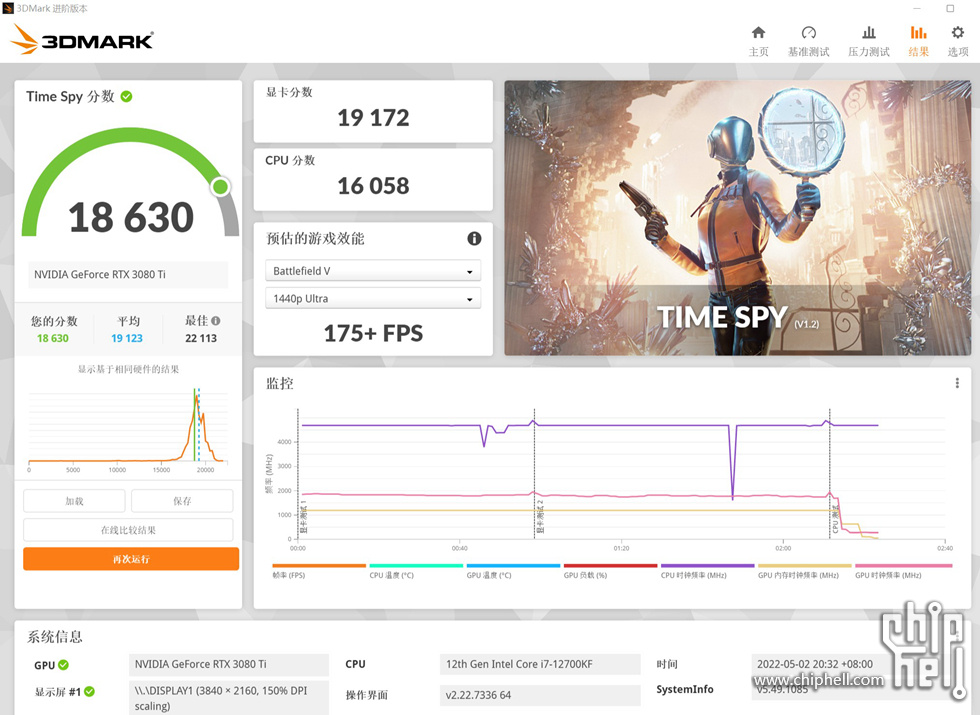

3D MARK TIME SPY 测试成绩 18630


3D MARK TIME SPY EXTREME 测试成绩 9311

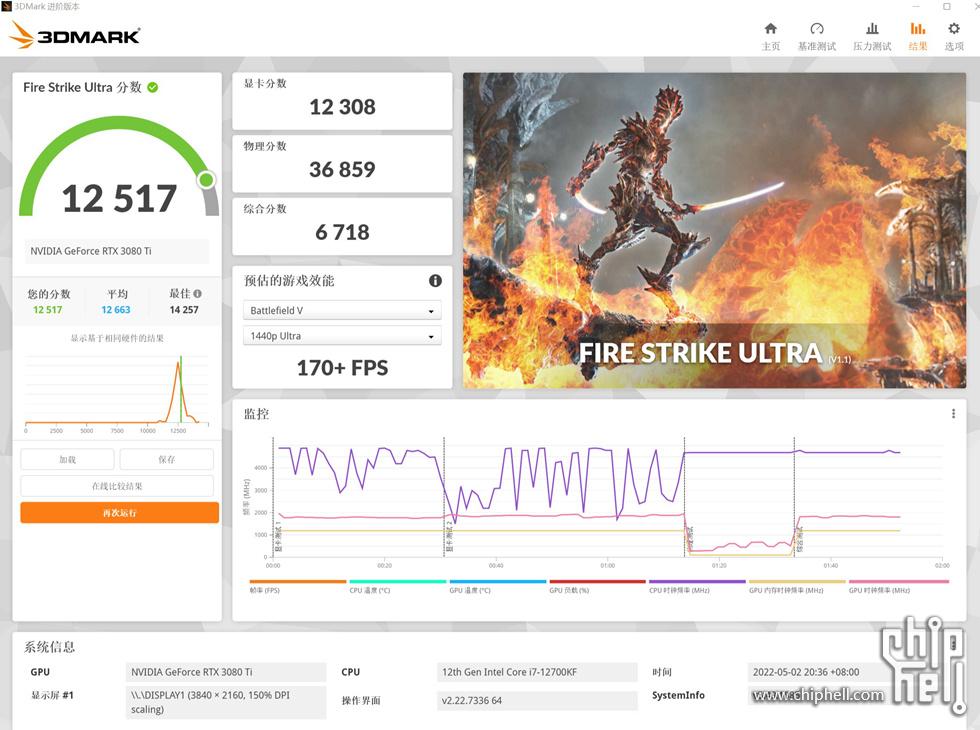

3D MARK FIRE STRIKE ULTRA 测试成绩 12517


3D MARK FIRE STRIKE EXTREME 测试成绩 22825


3D MARK FIRE STRIKE 测试成绩 36633

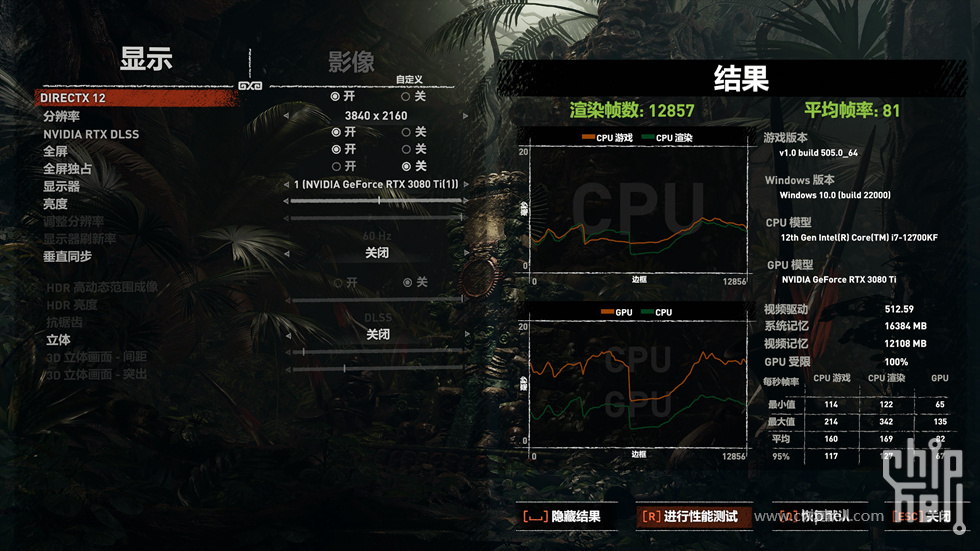

古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均81FPS

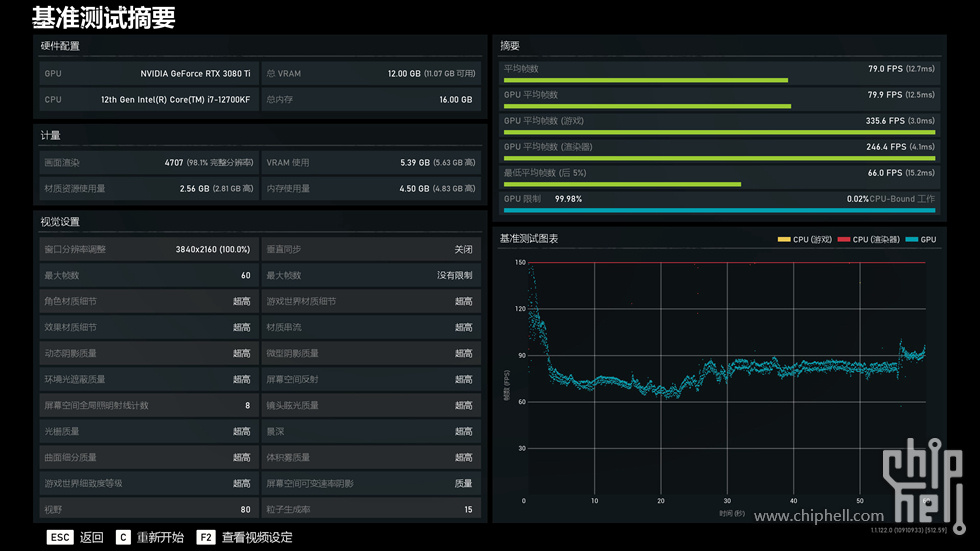

战争机器5在4K分辨率超高特效下测试平均79FPS


地平线5在4K最高的极端特效下测试平均85FPS

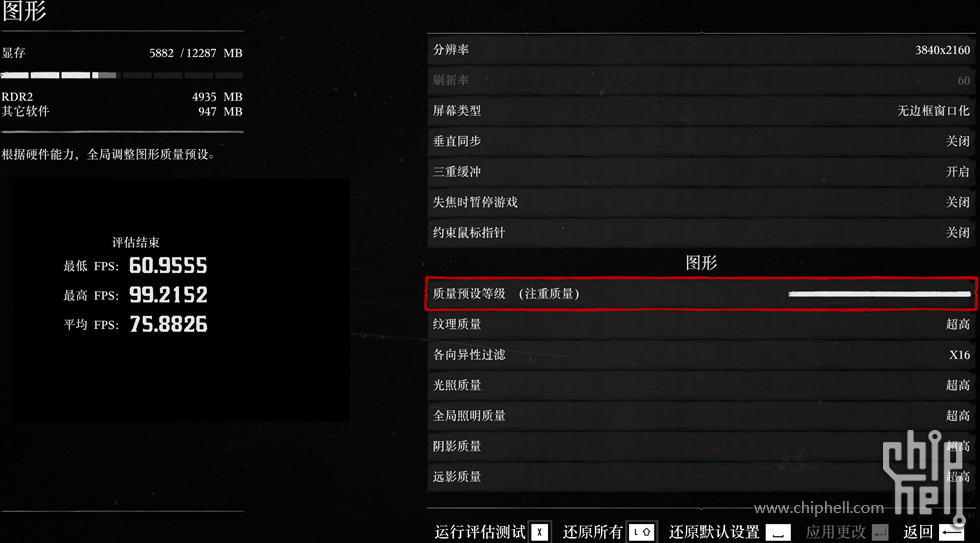

荒野大镖客2在4K分辨率的最高特效下测试平均75.88FPS







以上就是本次的装机内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览

全文完
