体积仅12.5L的超便携ITX机箱—Ryzen 5 5600X+RX 6400之舍友装机记

Rogerhuling

前段时间硬核写过一篇RX 6400 VS GTX 1050 Ti的显卡对比，RX 6400的性能优势就像六年前的RX 470D一样大得离谱，没过多久NVIDIA推出新一代入门级显卡GTX 1630，性能表现也不如意，居然基本和GTX 1050 Ti一致，所以目前选择千元左右的全新显卡，RX 6400无疑是最佳选择之一，更重要的是，RX 6400的非公产品多数都是ITX和半高规格的，很适合组装ITX入门级游戏/家用电脑主机。



正巧最近大学舍友找到我，说想要组装一台3K到4K价位的主机，这位舍友在宿舍相处的时候就很了解他，使用电脑最多就是玩英雄联盟和看电影，几乎没有其他用途，过去八年还是基本没变化，第一时间硬核就想到AMD的3A方案，原因很简单，性价比也是这位大学舍友所需求的，其次还记得大家当时宿舍都是笔记本或者台式ATX主机，现在大学宿舍已经是更流行便携和体积小巧的ITX主机。

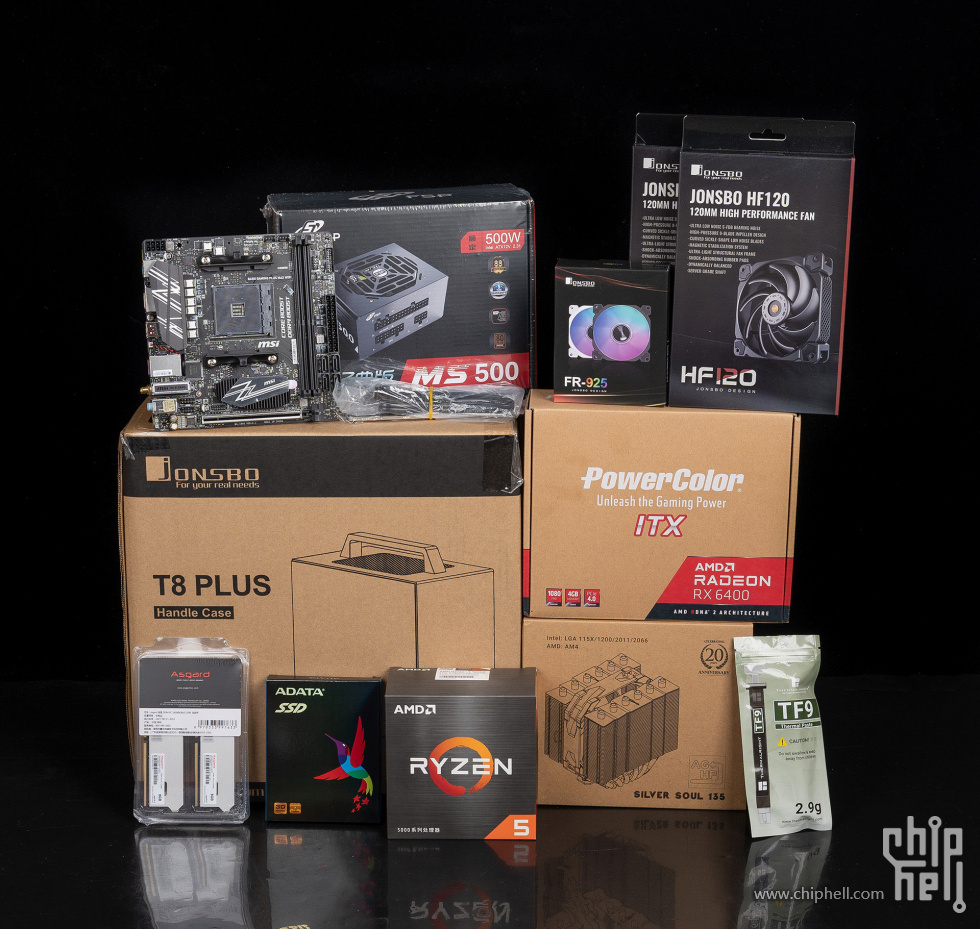

于是就有了以下这些配件，部分硬核本身是有全新库存的，有些就当念旧情半卖半送了，所以配件价格仅供大家参考，多说一句的是，这位大学舍友在性能方面的需求首先满足了，其次方可追求ITX方案（配件比一般ATX方案价格高一些），最后还加入一些个人特色之选（比如机箱、散热等）

CPU：AMD Ryzen 5 5600X全新盒装 968元（后续不升级显卡可选择Ryzen 5 5500）

主板：微星B450I GAMING PLUS MAX WIFI 全新工包599元

显卡： 撼讯 AMD RADEON RX 6400 ITX 转让价850元（原价1199元）

风冷散热器：利民SS135 银魂双塔 原价279元 赠送

内存：阿斯加特 16GB(8Gx2)套装 DDR4 3200 弗雷系列-钛银甲 299元

SSD：威刚480GB SATA3 SP580 265元

机箱：乔思伯T8 PLUS 239元转让半价（原价478元）

风扇：乔思伯HF120X2+乔思伯FR925X1（9CM）原价89元X2+29元 赠送

电源：全汉经典版MS500 244元转让半价（原价488元）

总计：3464元



核心配件介绍

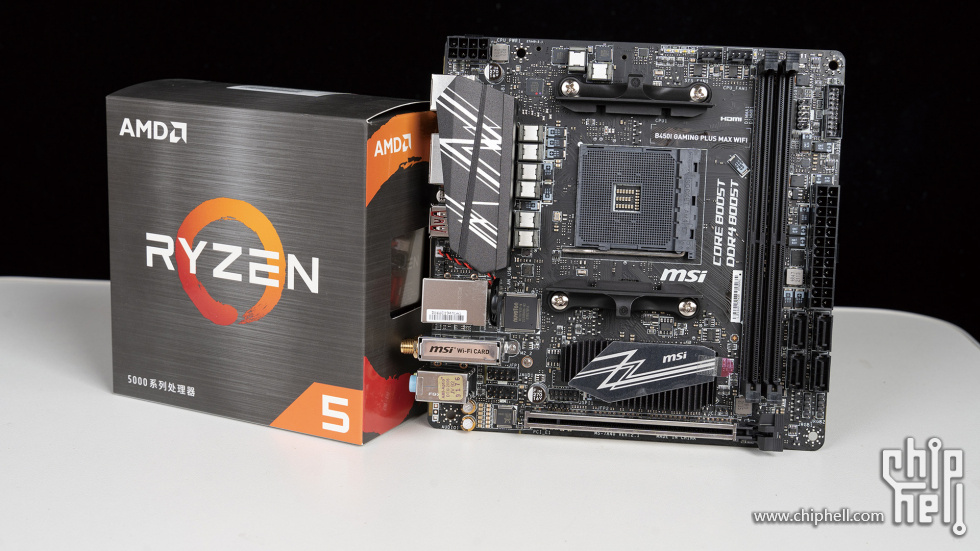

核心大头CPU选择的AMD Ryzen 5 5600X，为什么不是同样价格的i5-12400F呢，最重要的是这位舍友只玩英雄联盟，对于这类网游Ryzen 5000系列拥有着天然的性能优势，而且主板选择也是更优，当然如果后续不打算升级显卡，也可以选择更实惠的Ryzen 5 5500，舍友口头上说不升级，但硬核还是为他保留了空间。



主板是这款微星的B450I GAMING PLUS MAX WIFI，是B450I GAMING PLUS AC的后期升级版本，主要是增加BIOS芯片容量，改变了散热片颜色，本身板子供电用料很强，支持全系Ryzen家族处理器，接口和功能比同价位的H610 ITX好一些，并且内存兼容性更好，因为十二代酷睿非K处理器锁SA电压，很容易因为IMC体质不好配不上DDR4 3600频率的内存，也能超频CPU和内存，它唯一的缺点就是不支持GEN 4通道。

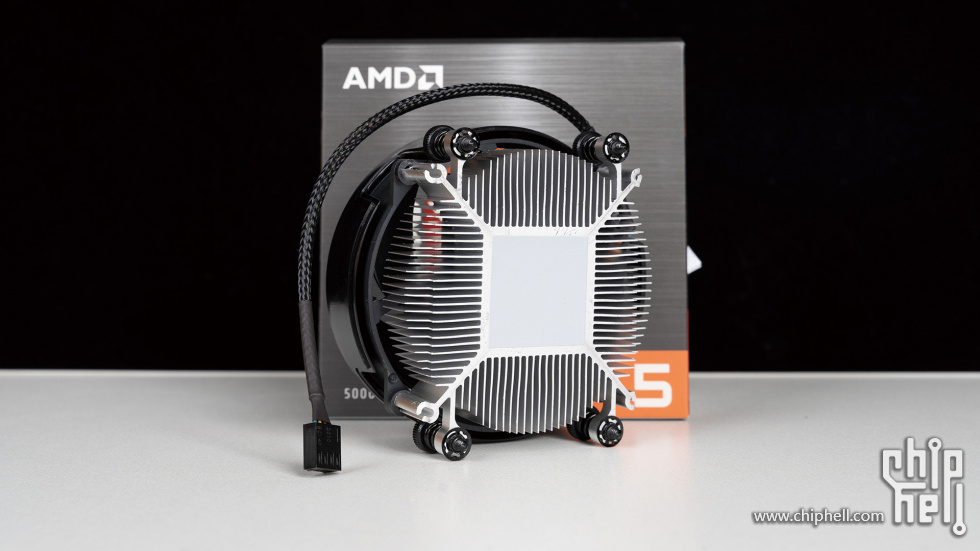

其实对于Ryzen 5 5600X而言，使用原装自带的幽灵散热器即可，虽然是铝挤块设计，不过对于这种低功耗的CPU来说足够了。

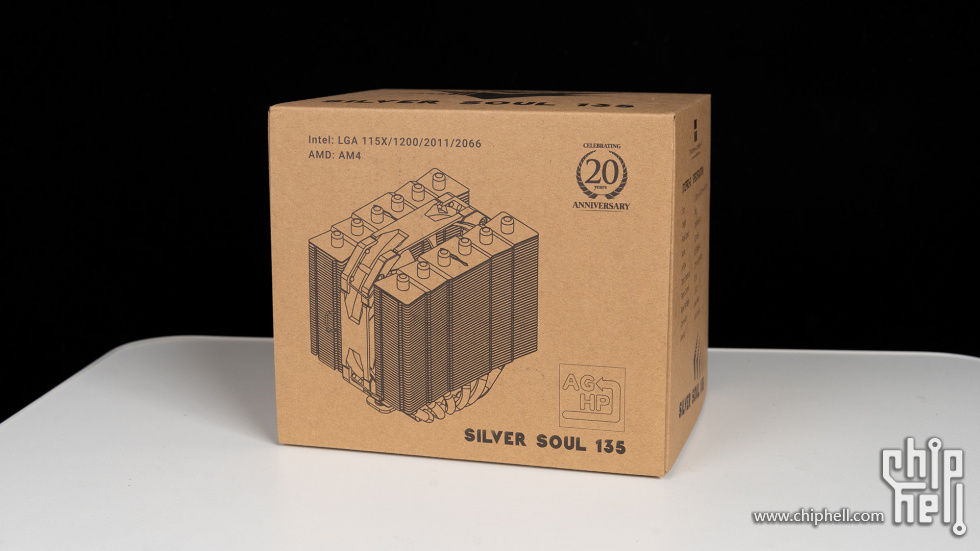

只是这次装机有更高的追求，但是也不喜欢AIO水冷那种满怀RGB灯光设计，所以高颜值的风冷是个不错的选择，于是就敲定这款利民SS135银魂双塔，包装还是一如既往地采用牛皮纸方式，正面基本只有风冷的素描图，反而更具工匠精神。

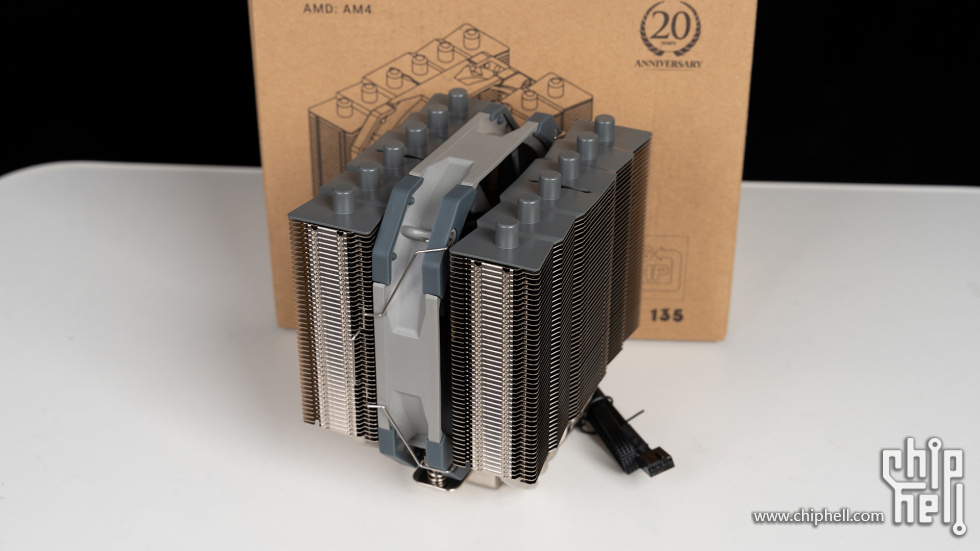

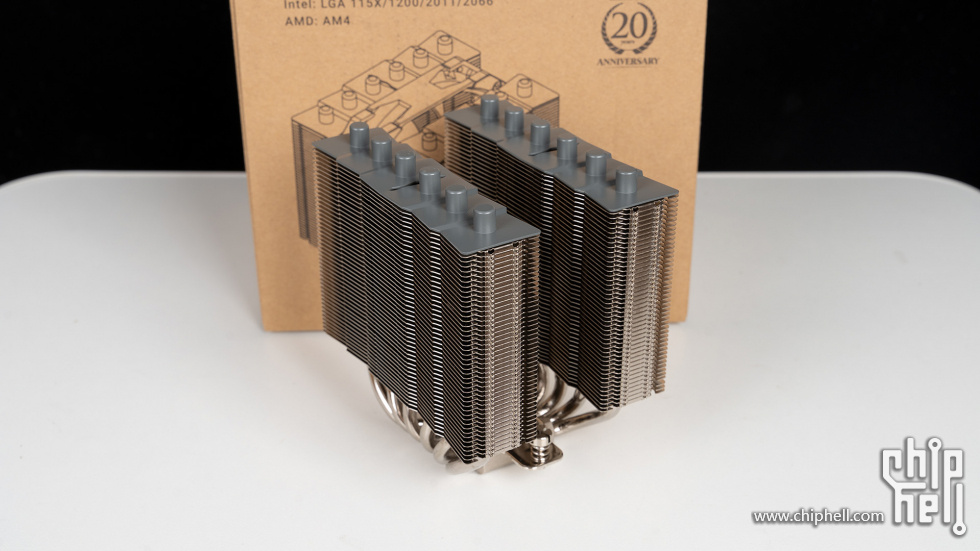

利民这款小双塔除了银魂的配色，还有纯黑版和纯白版，它的具体规格为94mmX120mmX135mm，拥有46*2片的鳍片，数量和猫头鹰NH-D15是基本一致的，因为它采用了更窄的鳍片间隔，135mm的高度对于大部分ITX主机是友好的，即使不兼容利民还有SS110（110mm）版本可选择。



顶盖是全包遮丑的，官方称之为简约灰配色，六根热管都有相应的圆柱盖帽设计，并且整个顶盖不是平整的，而是阶级性的对称设计，看起来是更有立体感和质感。

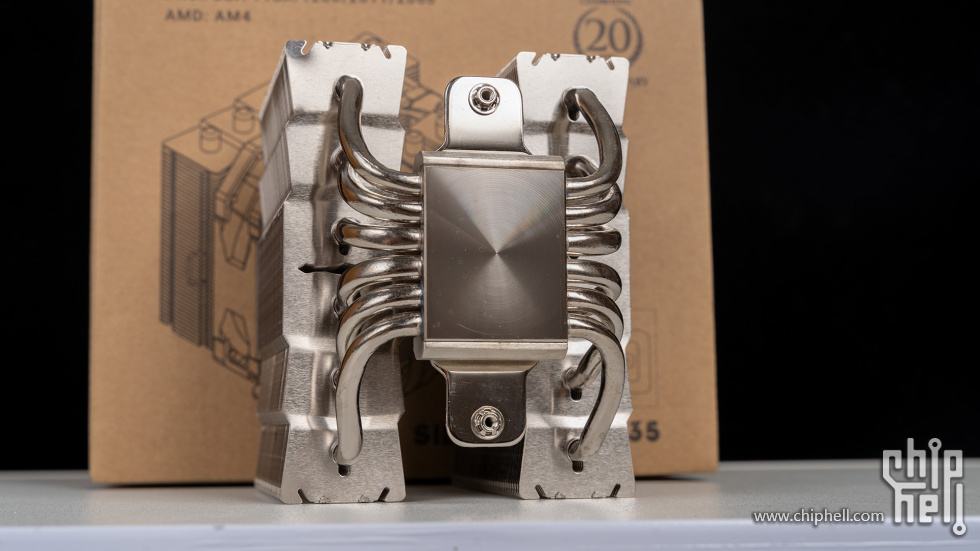

底部是精雕CNC铜底+六根6mm热管设计，热管还采用了利民独创的AGHP技术，可以解决重力影响带来的性能底下，扣具还是采用利民标志性的SS2压力式体系，散热器本体在这个价位和高度里面，SS135各方面的硬参数很不错了。

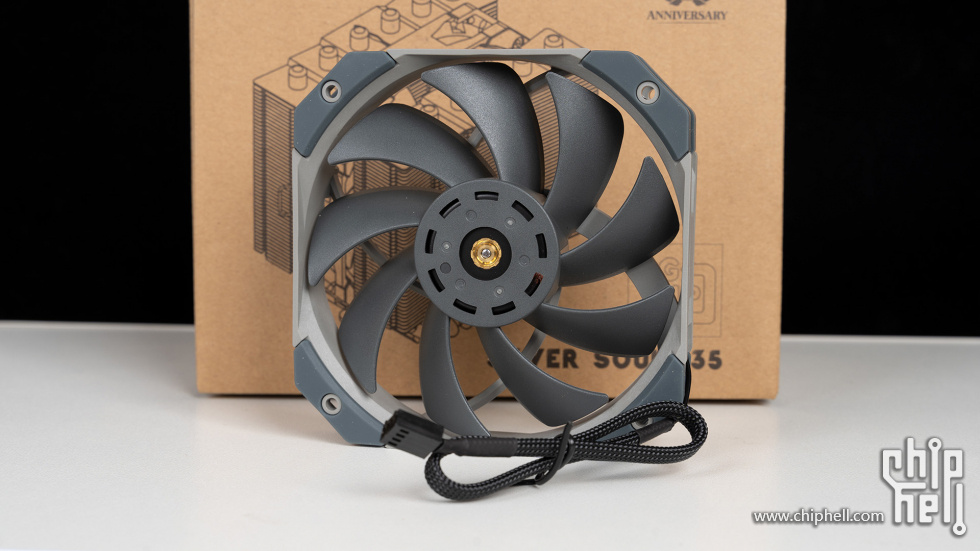

SS135搭载的是单枚TL-D12 PRO G风扇，采用S-FDB轴承，拥有2次点胶动平衡处理，最大转速达到1850RPM±10%，颜色也是保持和顶盖一致的简约灰。



散热器是双塔+单枚风扇的设计，加上只有135mm高度，所以对于ITX主机来说是非常适用的，尤其是对于高马甲的内存条而言，当然不在乎这方面的话，本体你也可以自行加装多一枚120mm风扇。

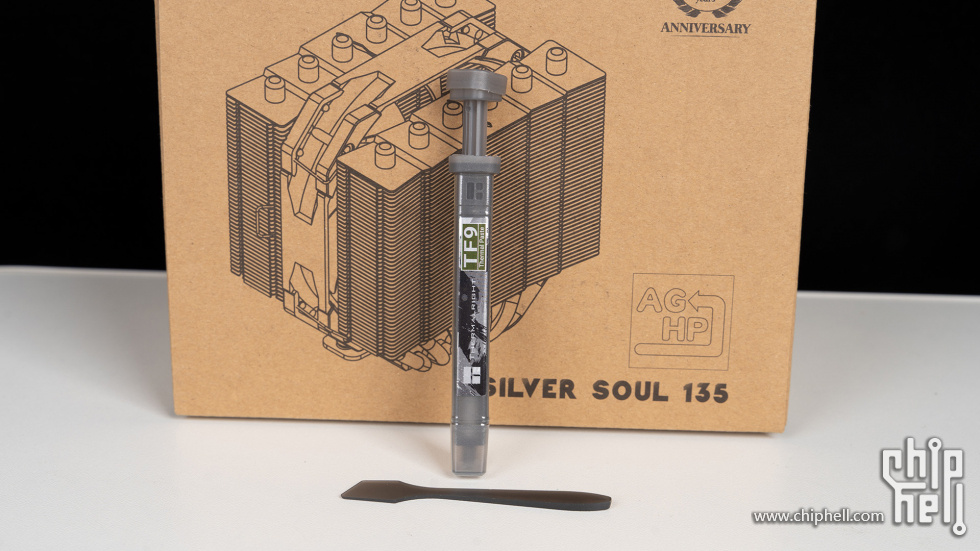

硅脂使用了硬核私藏的利民TF9，它拥有2.9g大容量+高达14W/m.k导热系数，是利民目前旗舰级硅脂产品，价格也实惠一管50元左右，足够装机10次以上使用。

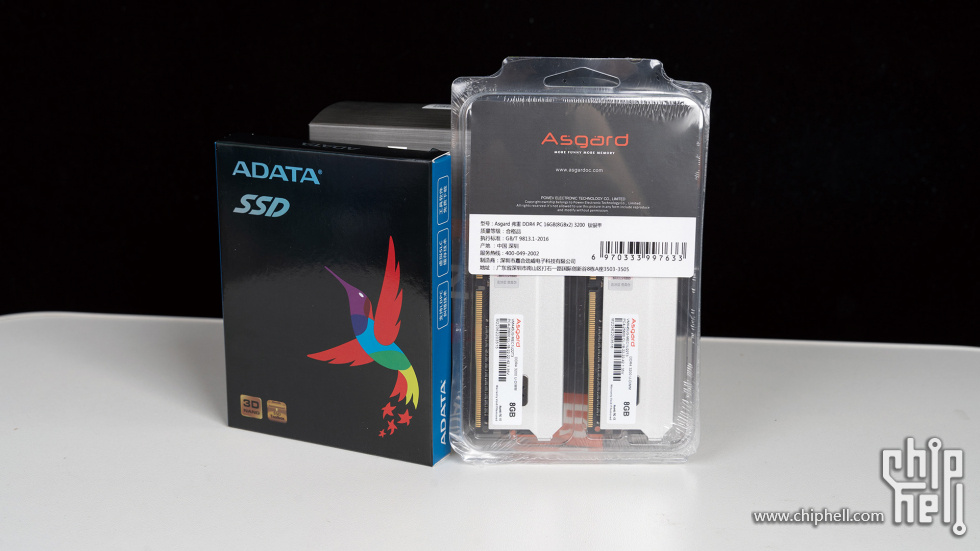

内存和固态硬盘分别是阿斯加特DDR4 3200弗雷 16GB(8Gx2)套装和威刚480GB SATA3 SP580，内存搭配DDR4 3200也足够5600X使用了，当然如果你玩绝地求生的话，那就建议搭配DDR4 3600，这款阿斯加特弗雷银色的铝制外壳颜值也不错。

至于固态硬盘方面，选择SATA类型只是因为容量大，这位舍友对于硬盘性能需求非常低，显然只要不是机械硬盘就能满足，就是后续加装M.2硬盘比较麻烦（主板M.2扩展口在主板背部）

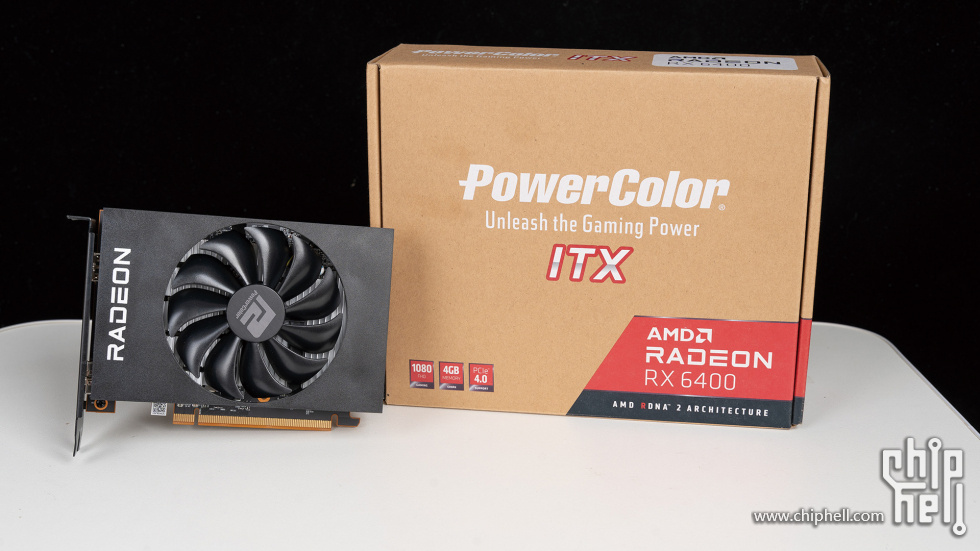

显卡就是上次那款撼讯RX 6400，它属于典型的ITX规格产品，长度只有16.5cm，采用单枚8.5cm双滚珠轴承风扇，不需要外接供电接口，本身TBP功耗也只有53W，为什么不是半高规格呢，一来是这种标准ITX显卡，散热规格（风扇和模组）通常比半高显卡要好些，其次虽然半高显卡厚度很薄，但也要看机箱而定。



极致的ITX主机当然选择SFX电源，对于RX 5600X+RX 6400这种组合，其实额定350W也是基本足够，全汉旗下的MS系列SFX电源就是有覆盖低功率平台的，有350W的产品不过硬核还是选择了MS500这款，500W的额定功率后续显卡升级到RX 6600 XT也是无压力的，其次它是全模组的设计，对于极致空间的ITX机箱理线更友好，产品还支持5年质保2年换新。

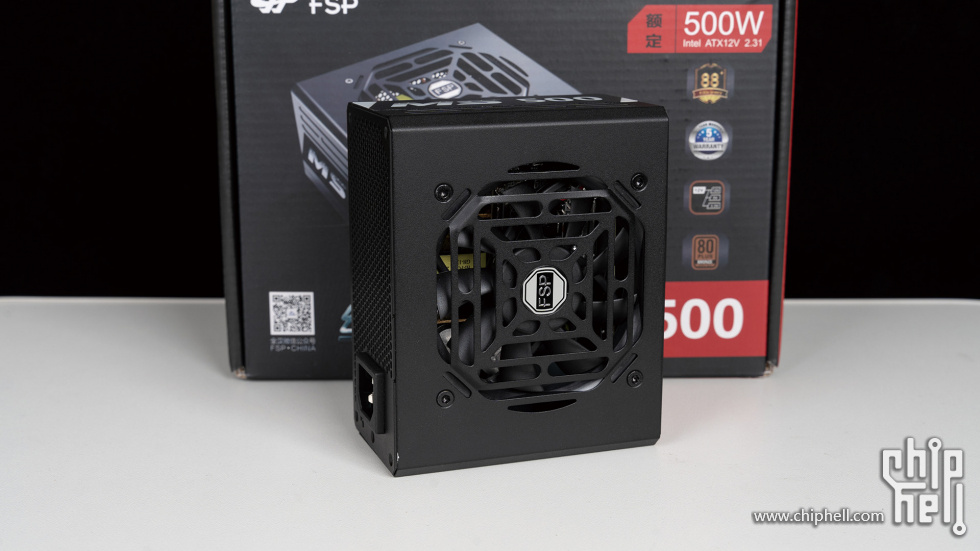

全汉MS500这款SFX电源整体采用全黑化的设计，采用8cm规格智能温控风扇，在低负载的时候可实现风扇0转速0噪声，本身这台ITX主机大部分使用情况也是轻负载的场景，简直合适到不行了。

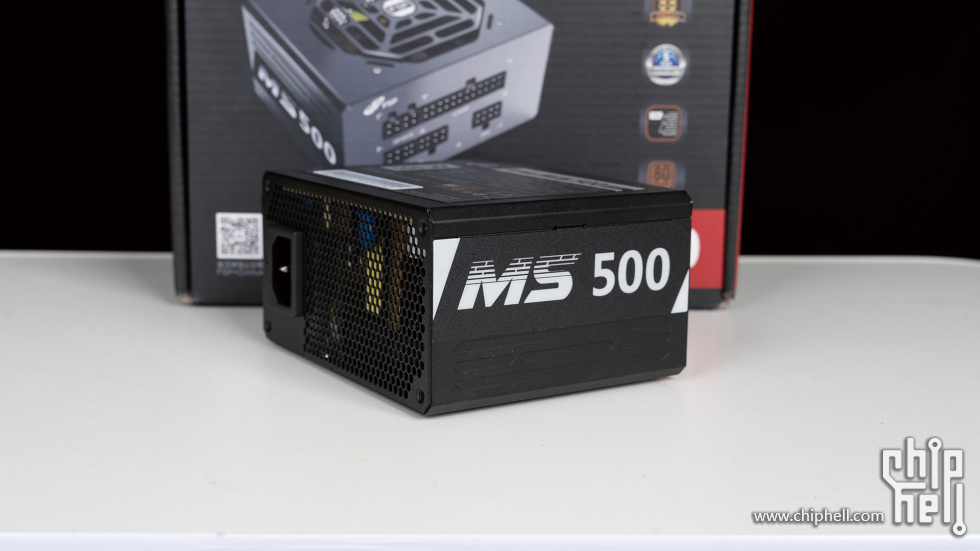

作为入门级产品，MS500侧面也是有LOGO简约设计的，仔细看它也不是完全是方方正正的轮廓，而是带有一定的梯形边角修饰，整体产品长度只有125mm，标准SFX电源规格。

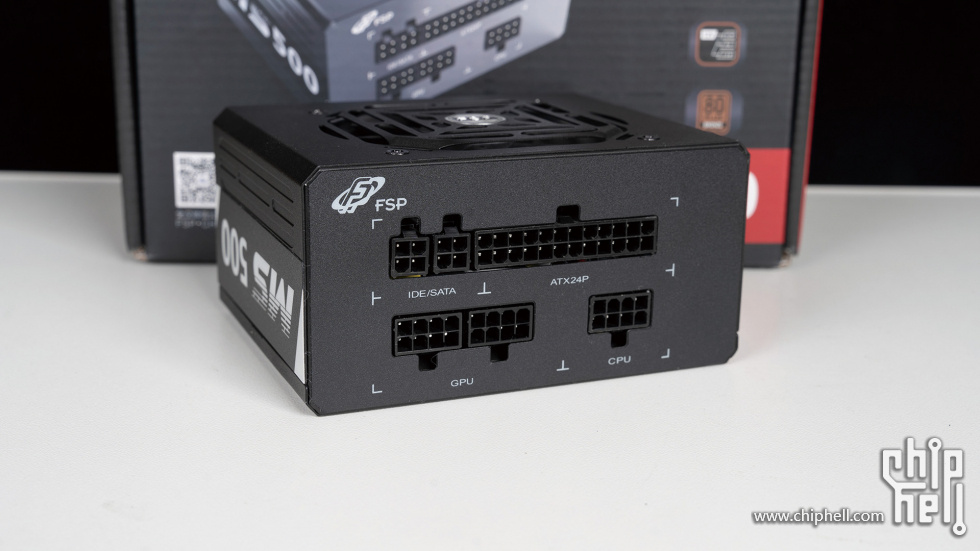

全模组接口，MS500虽然属于SFX电源，但是整体接口数量比同样500W的ATX电源是大差不差了，就是IDE/SATA接口数量相对少了，对于装机和使用并没有多大的影响。

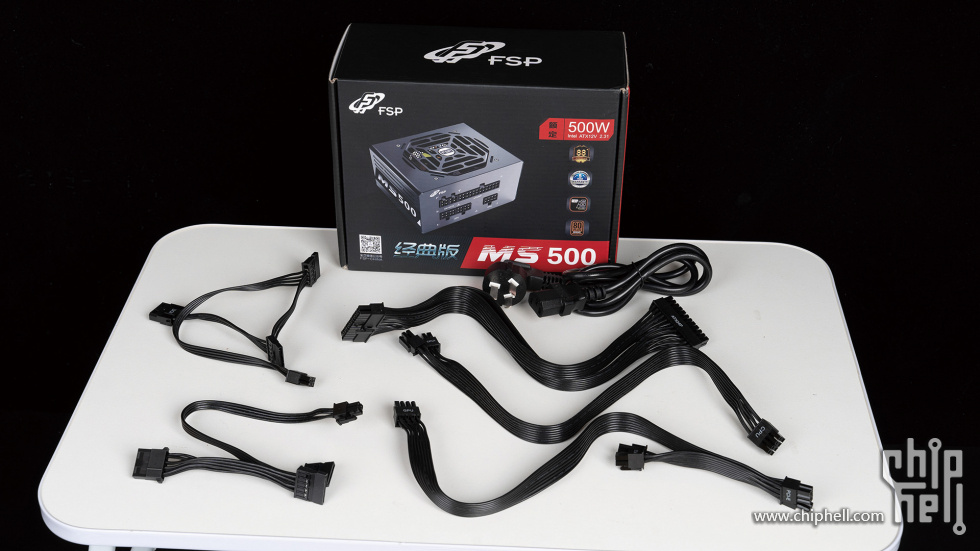

模组线属于主流的扁平化设计，拥有1根24Pin主板供电线，1根4+4pin CPU供电线，1根（6+2pin）X2 PCIe显卡供电线，2根SATA+大4Pin供电线（总体可提供SATAX4+大4PinX2），也就是本身IDE/SATA接口偏少根本不成问题。

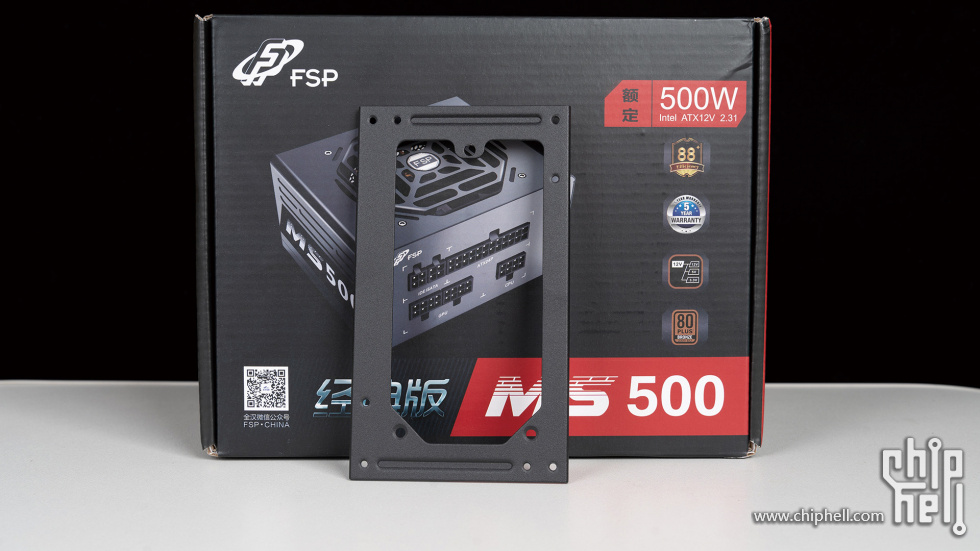

除此之外，MS500还提供了ATX转换之外，非常贴心和细节，换机箱也可以当作ATX电源使用

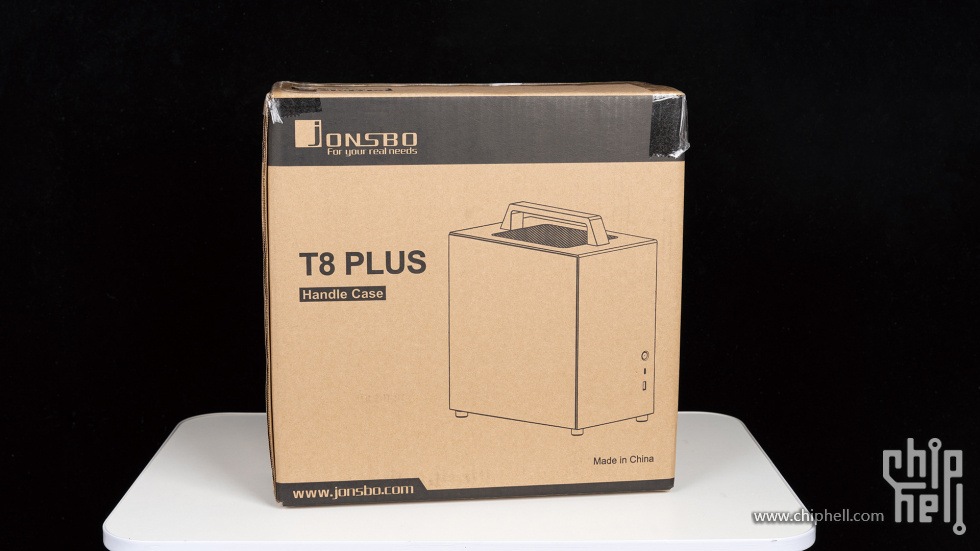

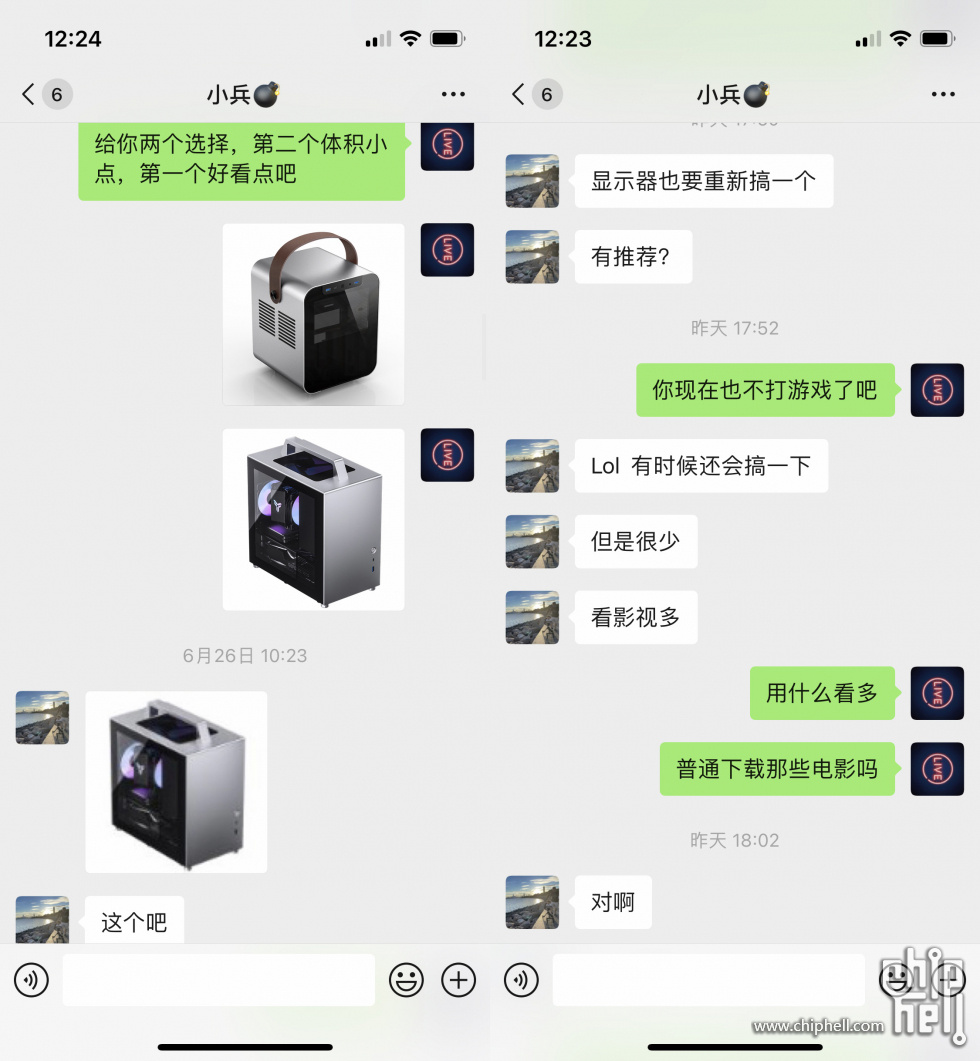

机箱方面，舍友是有两个选择的——乔家一物BO 100和乔思伯T8 PLUS，最终他认定后者，因为觉得BO 100外观设计过于可爱，典型的直男思维，乔思伯A4也是不错的选择，但明显和舍友的装机需求不符，所以更小体积的T8 PLUS也更合适。



T8 PLUS还是走乔思伯一贯的铝箱风格设计，整体外观设计是比较方正，但其实面板之间有一定弧度弯折，但是角度过于小导致视觉效果没出来，机箱规格为163mm X 272mm X 282mm（不算提手部分），换算下来只有12.5L，比A4还要更小一点。



外壳均采用铝镁合金材质，表面属于磨砂质感，前面板I/O接口是USB 3.0+Type-C+开关键的组合，很简约的设计，开机键手感还可以，不会很松垮。

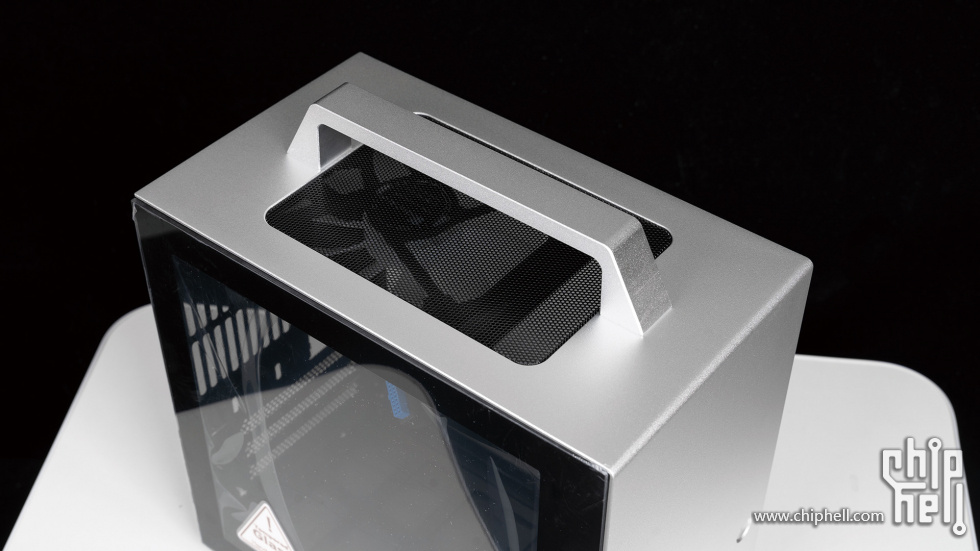

T8 PLUS具有明显的出街便携属性，顶部采用实心铝合金提手，强度完全可保证，提着当然也不割手，提手是可以拆卸的，不过需要先把顶盖掀了，流程比较麻烦。

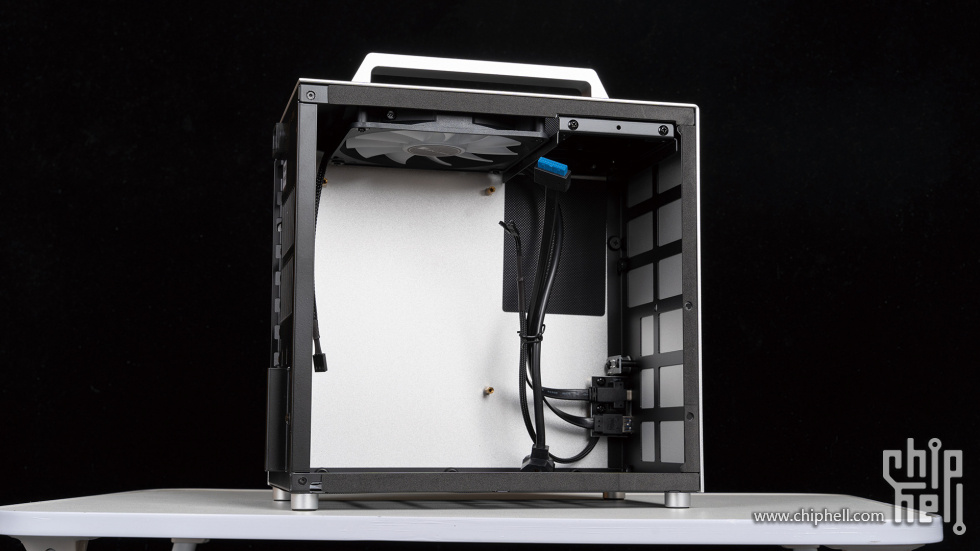

内部结构，个人猜测由于机箱厚度缘故，所以背部是封闭式设计，支持安装标准ITX主板，各方位能容纳最多4*2.5英寸SSD（占用风扇位），可支持270mm长度内的显卡（一些三风扇非公也能安置了），135mm高度的散热器（利民SS135简直和这机箱绝搭），甚至还支持14cm的ATX电源，不过个人建议还是SFX电源更合适，理线显然更友好，对于显卡兼容也是。

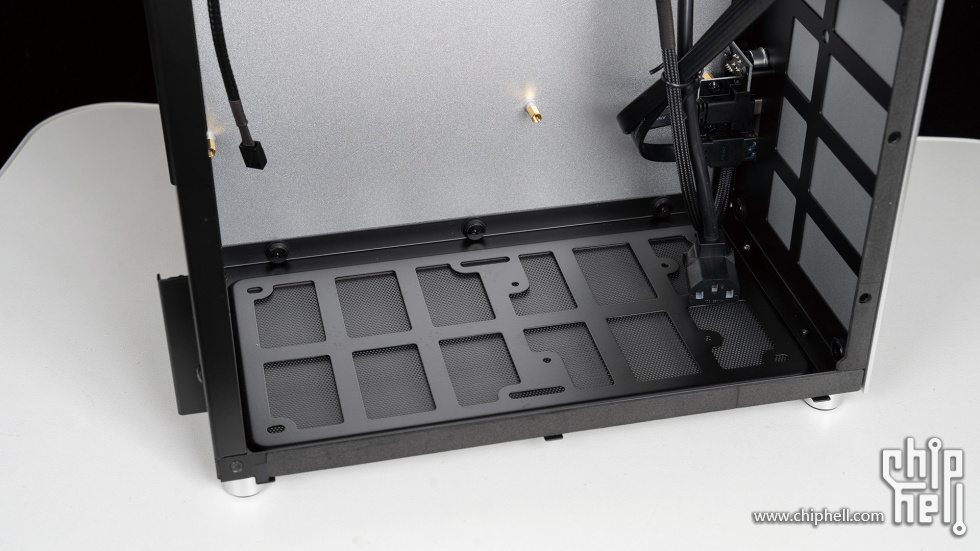

底部可安装两枚120mm风扇，这部分是必须安装的，不然显卡散热压力是挺大的。

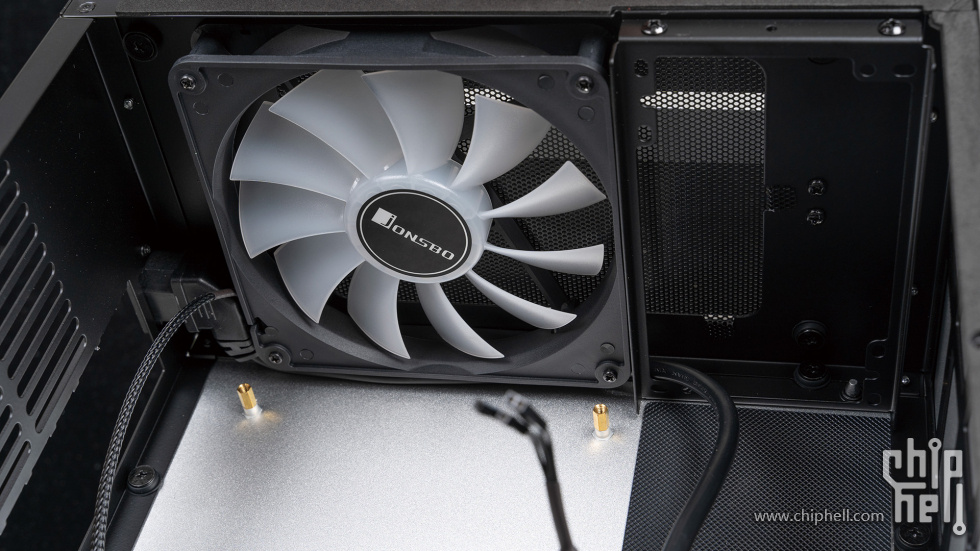

后窗可安装90mm风扇，顶置本身预装一枚140mm 幻彩风扇，是整个箱体排出热风的关键之处之一，旁边是电源支架，采用吊装的方式，这款机箱整体风道其实还不错，电源的安装比较灵活一些。



为T8 PLUS装备的机箱风扇套装，分别是乔思伯两枚HF120和一枚FR925（9cm），它们的任务就是把机箱塞满风扇，能够保证通风性的同时，机箱内部也不会显得空洞。

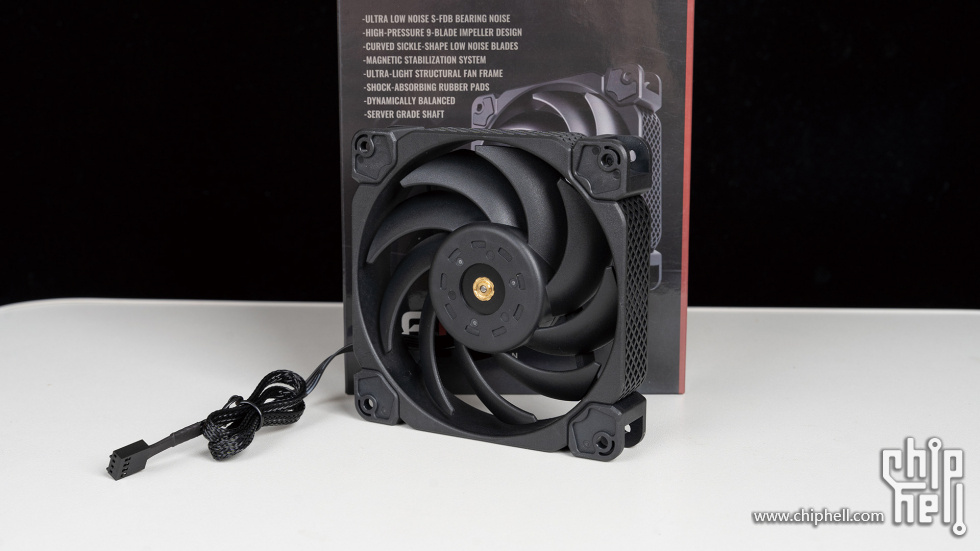

HF120属于乔思伯的高端风扇，采用S-FDB轴承，扇叶属于镰刀式设计，是百元以内风量和风压数据都不错的风扇，除了全黑化的外观，边缘位置还采用蜂窝状的开孔装饰。

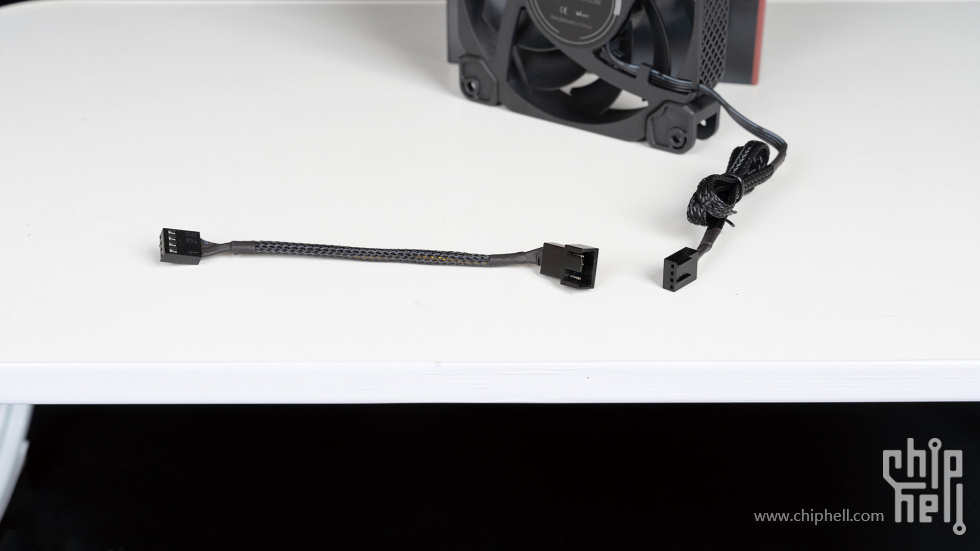

HF120配备了一根降速线缆，如果觉得运行噪声大可搭配使用，可浮动在1000RPM出头



HF120提供了一种便利的安装方式，可使用手拧螺柱锁住，安装也是稳固的



乔思伯FR925属于市面上比较少见的90mm风扇，它还支持ARGB灯效，最大转速可达到2300RPM，关键价格还便宜，风量表现也是中规中矩。

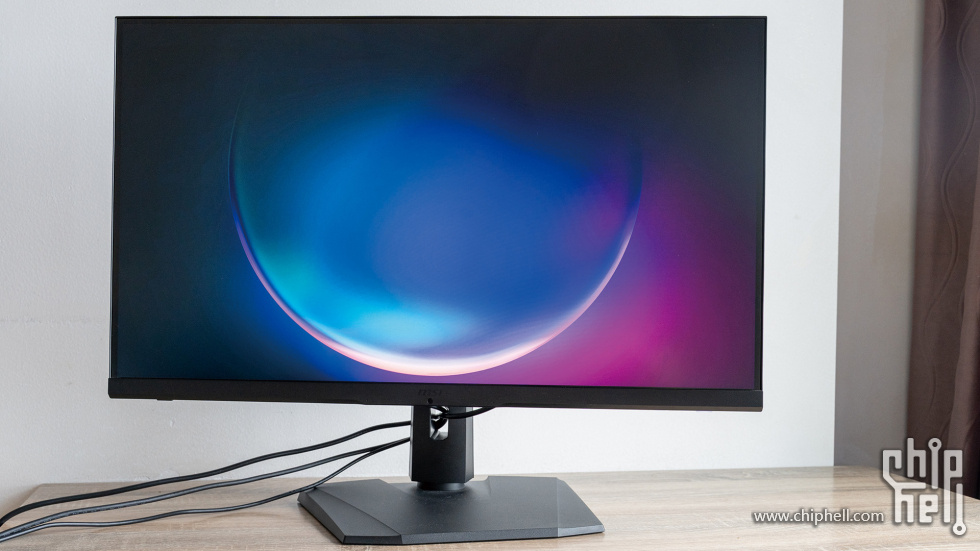

RX 6400最佳搭档的显示器规格当然是1080P，不过目前实惠的4K显示器也不过浮动在千元出头，挺符合这位舍友的使用需求的，RX 6400的性能也能满足4K分辨率的英雄联盟流畅运行了，所以搭配测试的是硬核手上这款微星MPG321UR-QD，整体是三边窄框设计，支持旋转、倾斜和高度多种角度调节。



微星MPG321UR-QD属于旗舰级4K电竞屏产品，拥有4K+144HZ高端参数加持，背部I/O接口（带双HDMI 2.1）组合也非常丰富，而在4K+120HZ情况下，它是原生10bit色深画面，同时满足一些专业设计用途，背面还带ARGB灯带，可支持微星Mystic Light同步。


整机展示

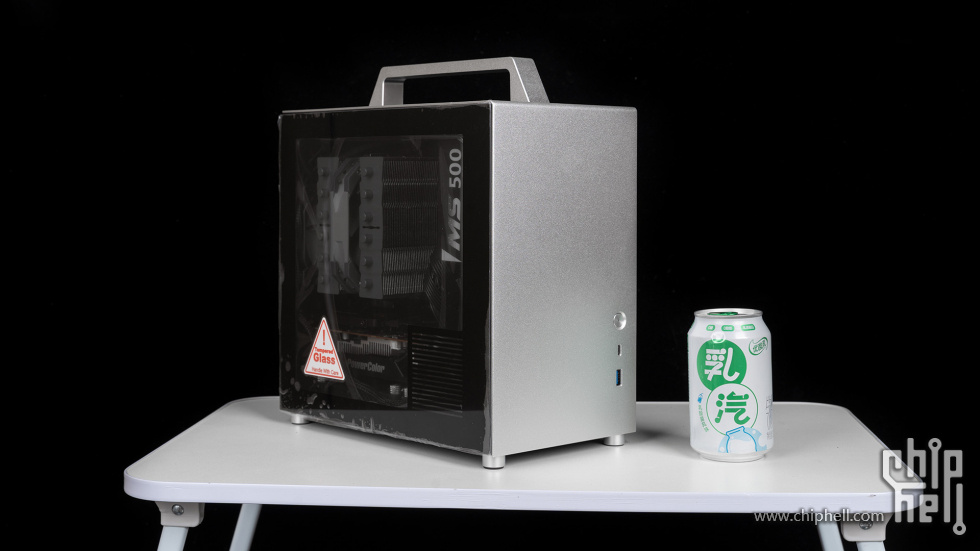

放一瓶320ml易拉罐汽水在旁边，就能直观感受T8 PLUS机箱的体积大小了，桌面党最爱了，放置在空间有限的大学宿舍也合适。

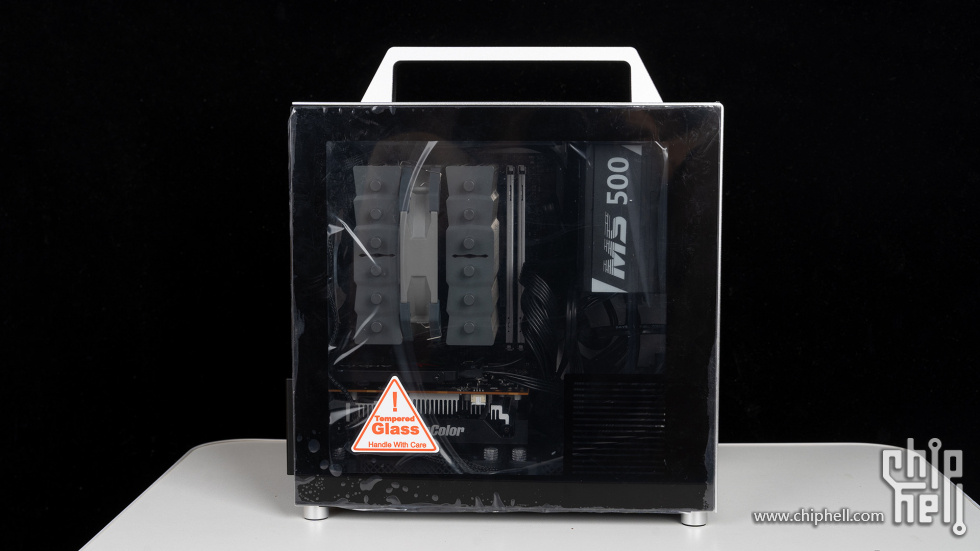

标准3MM厚的钢化玻璃，保护膜就等着舍友收到之后自己撕吧

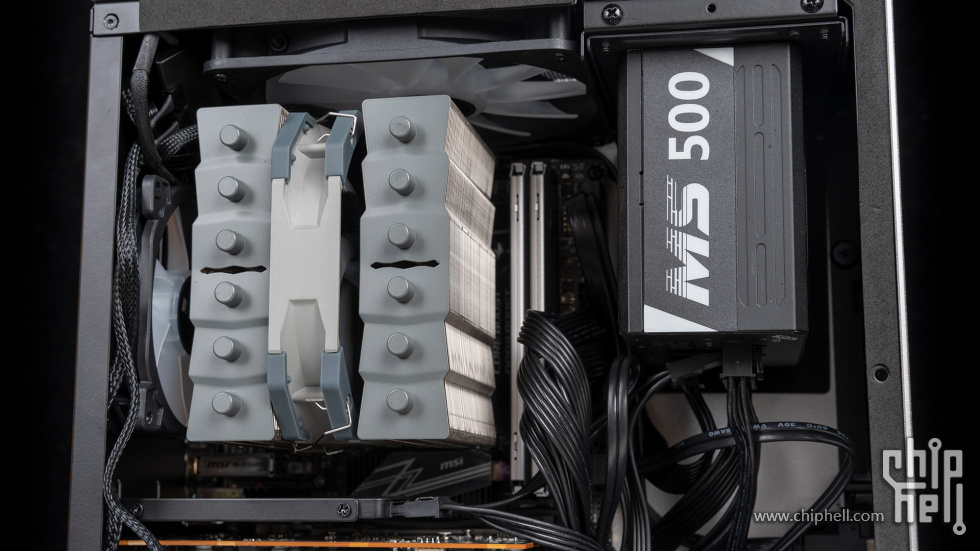

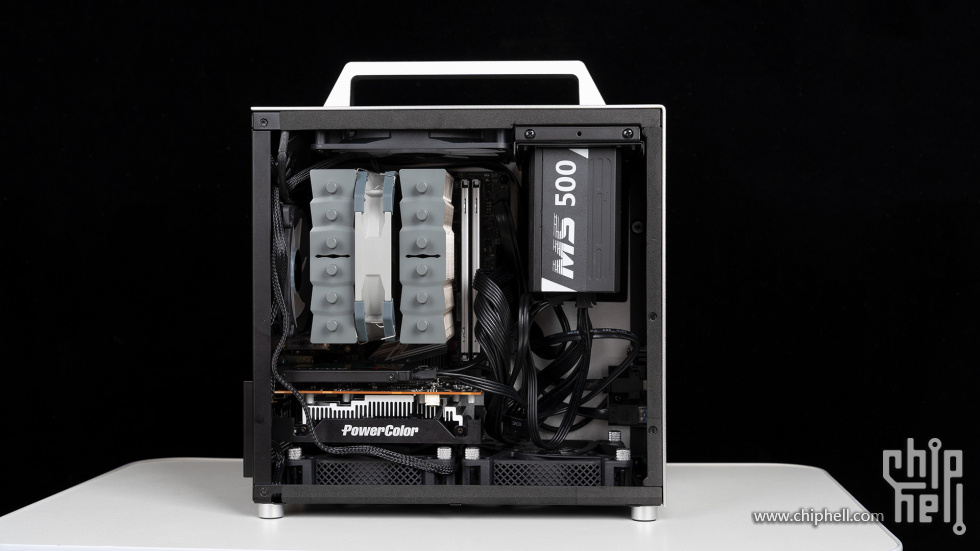

内部展示，利民SS135的个头体积是远大于电源和显卡的，主要目的还是为了颜值以及塞满机箱



如果要进一步加强散热，可以在利民SS135前部加装风扇，不过这样就会挡住内存了

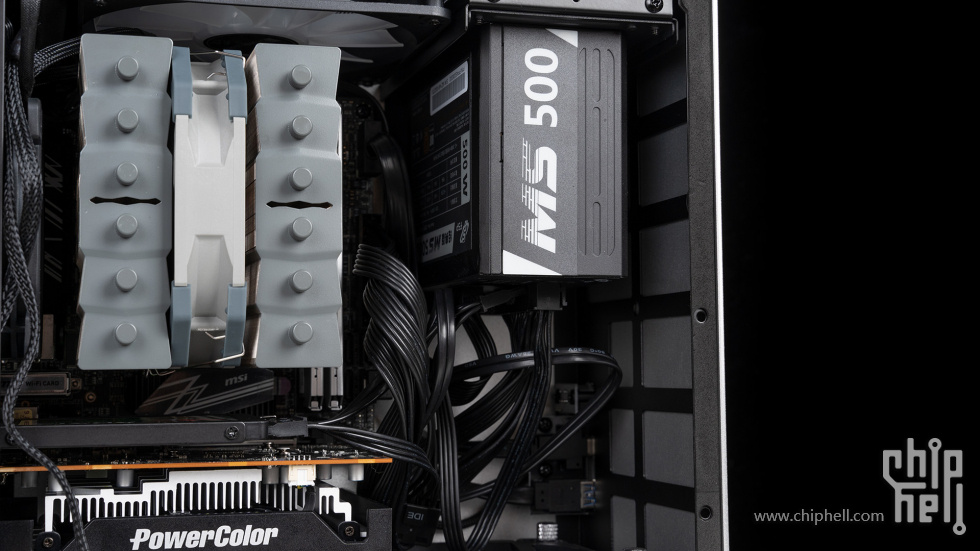

MS500电源的安装方式，硬核是不按照官方那样电源风扇是对着CPU散热器，因为本身这套平台配置并不高，功率控制尚可，加上MS500体积小留有更大的空间，本身又有低负载风扇停转技术，底部也有120mm风扇辅助进风。

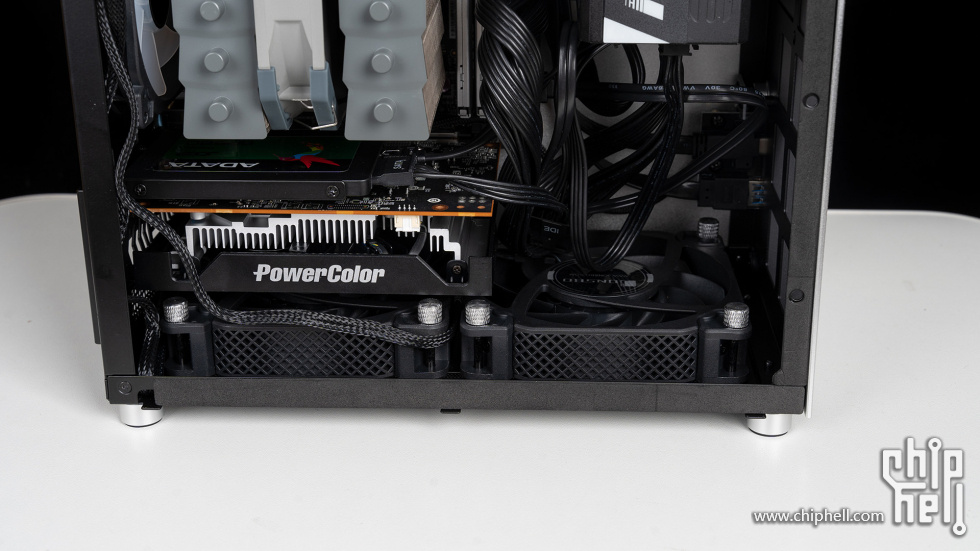

至于RX 6400 ITX显卡，因为长度关系，风道对应一枚120mm风扇匹配即可，前面那枚风扇更多是为机箱内部和电源部分服务的，线材也很好理，扎带绑起来就完事了（上图未完工状态）


验机交付

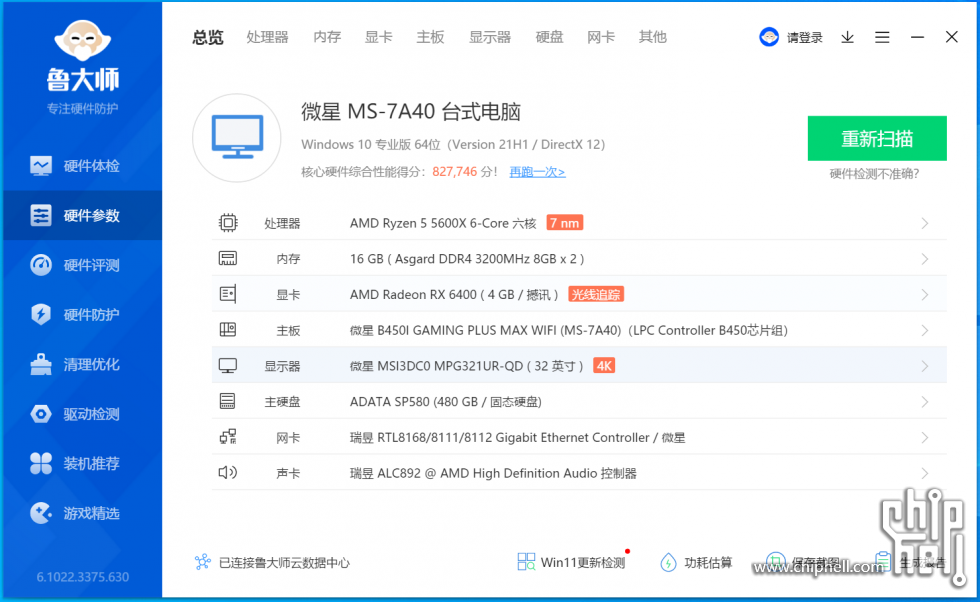

鲁大师配置一览，上述硬件都能正确识别了，安装的是Adrenalin 22.6.1 Optional (WHQL)显卡驱动以及最新版本的芯片组驱动，操作系统是Windows 10最新版本，没有使用Windows 11的必要性，毕竟它的资源占用相对多一些。



CPU-Z参数一览，手上这颗Ryzen 5 5600X还是属于B2步进，默认是PBO AUTO状态，单核分数为642，多核分数为4825，接下来还会PBO AUTO和PBO ENABLE两种设置不同跑分和功耗情况

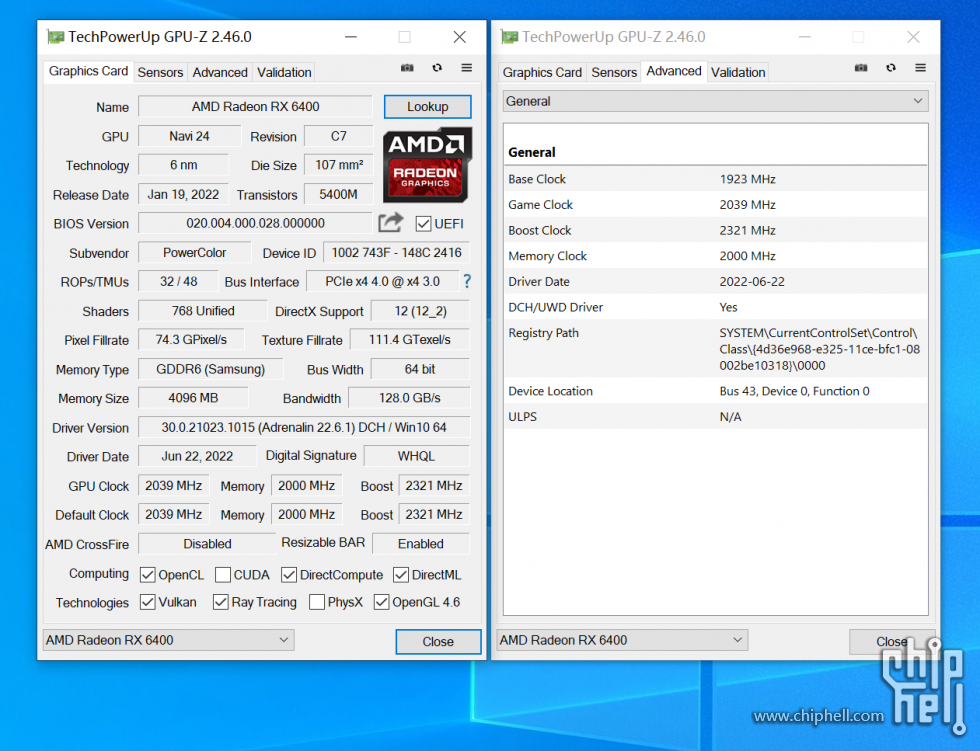

GPU-Z参数，撼讯这款RX 6400标称Boost频率为2321Mhz，Ryzen 5 5600X本身是支持PCIe 4.0，不过B450主板现阶段已经无法支持，RX 6400运行在PCIe 3.0模式上确实有性能损失，即便再损失也是领先GTX 1050 Ti和GTX 1630挺多的，并且这点性能损失并不影响舍友流畅游玩英雄联盟，同时也是为他的机器开启了SAM技术。

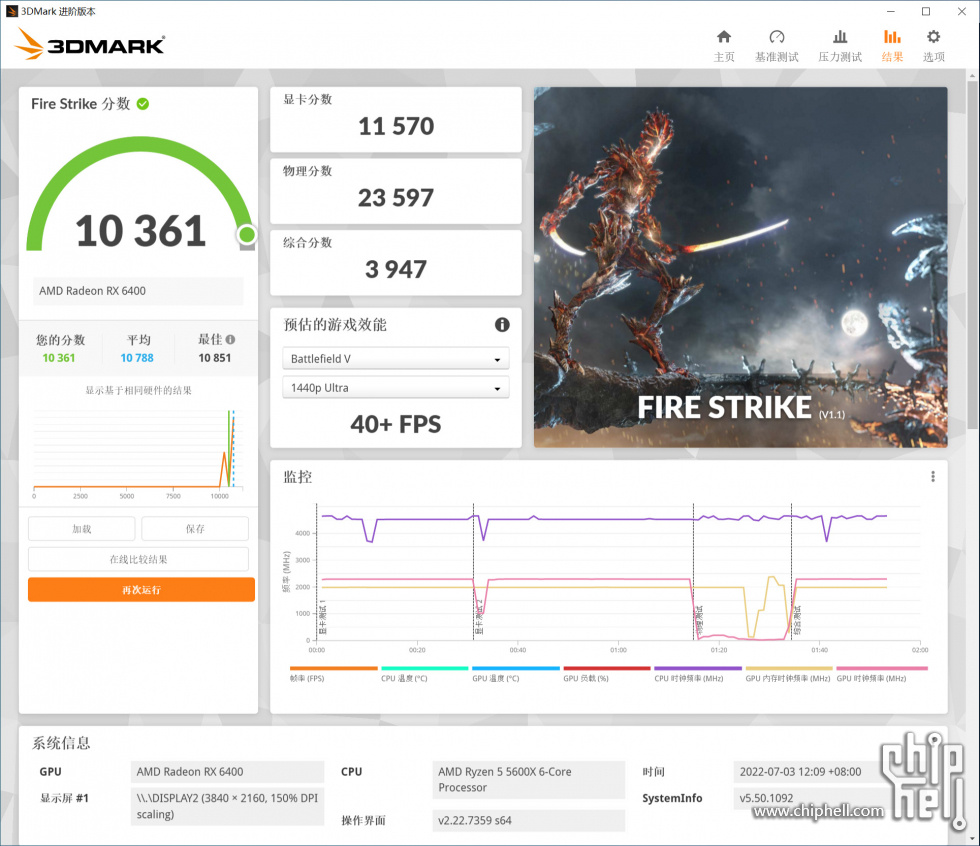

3DMARK Fire Strike RX 6400显卡分数为11570



3DMARK Time Spy RX 6400显卡分数为3683

3DMARK两个项目跑分，RX 6400的性能优势非常明显，领先GTX 1050 Ti幅度已经达到了50%到60%之间，并且就理论分数而言，RX 6400已经可以比肩GTX 1650 D6版本，性价比很不错的。

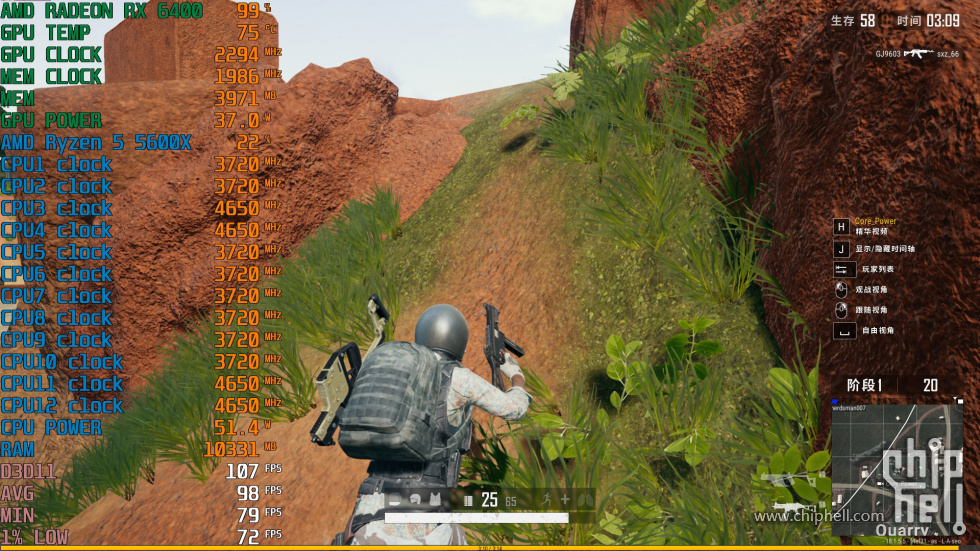

《绝地求生》1080P抗锯齿、材质和可视距离超高，5600X+RX 6400平均帧数为98fps

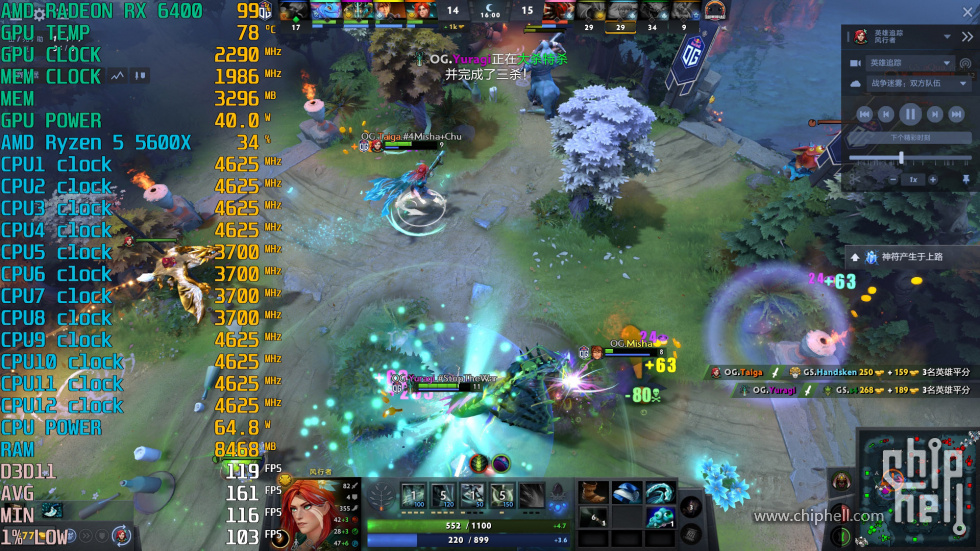

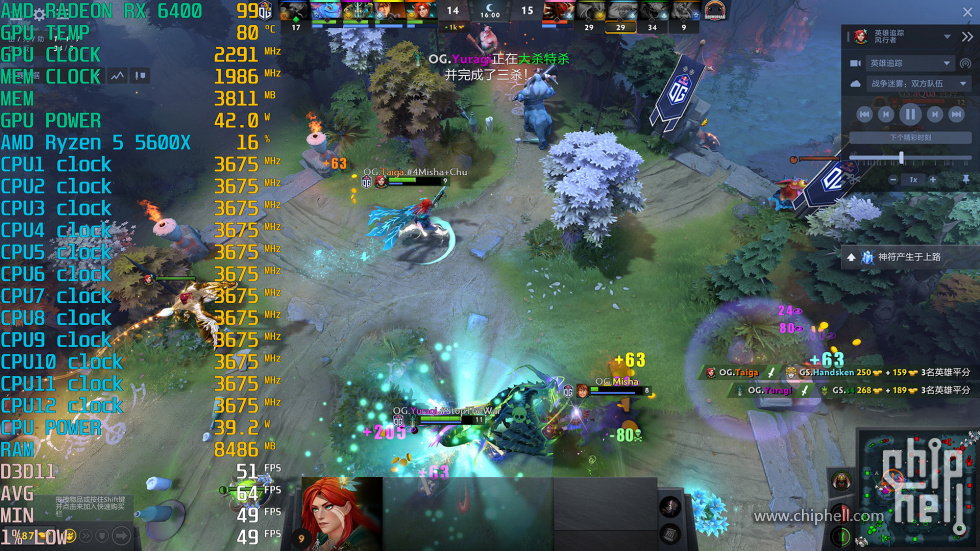

《DOTA 2》1080P效果最好画质，5600X+RX 6400团战平均帧数为161fps



《DOTA 2》2160P效果最好画质+FSR 80%缩放， 5600X+RX 6400团战平均帧数为64fps

这里只测试了《绝地求生》和《DOTA 2》（比英雄联盟渲染压力高很多）两款网游，5600X+RX 6400这套当然畅玩1080P不在话下，顺带还挑战了4K分辨率的《DOTA 2》，搭配FSR缩放技术，也能保证60fps以上的流畅游玩体验，所以这套5600X+RX 6400配置，面向是轻游戏玩家，选择4K显示器也是无可厚非的事情。

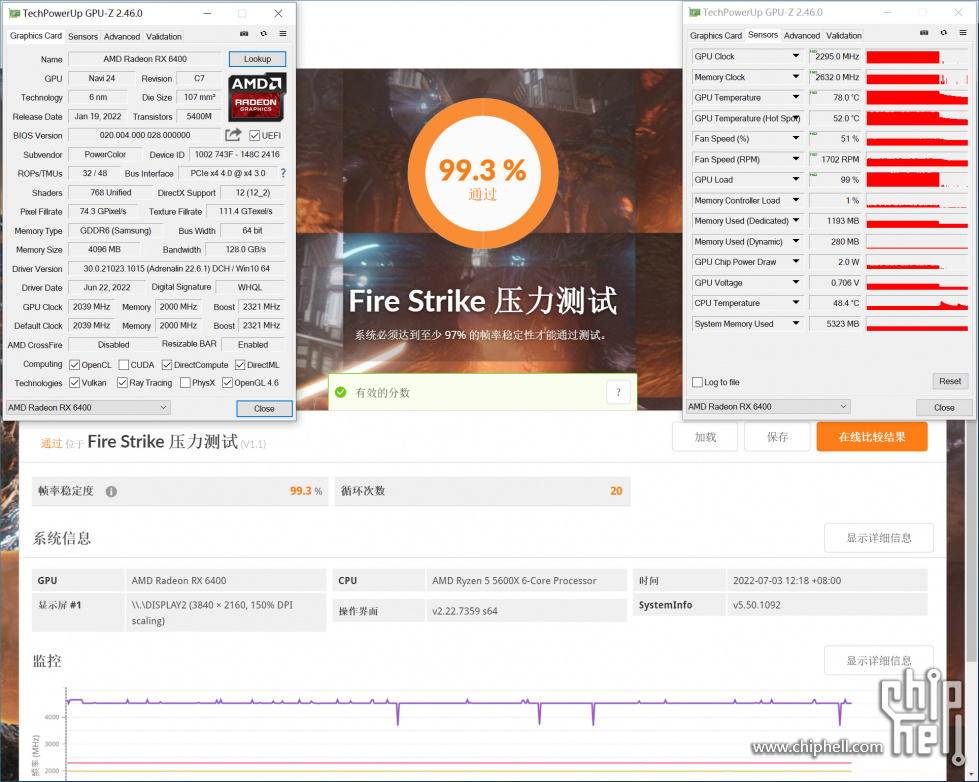

3DMARK Fire Strike压力测试（室温26℃），RX 6400在T8 PLUS机箱里面通过率能达到99.3%，最高核心频率为2295Mhz，GPU核心温度最高78℃，相对裸机状态当然高一些，不过远没有触碰到功耗墙，所以运行频率还是稳妥的。



Ryzen 5 5600X默认PBO AUTO状态，AIDA64单烤FPU项目15分钟，CPU二极管温度为69℃，SS135风扇转速为1800RPM，功耗为77W左右

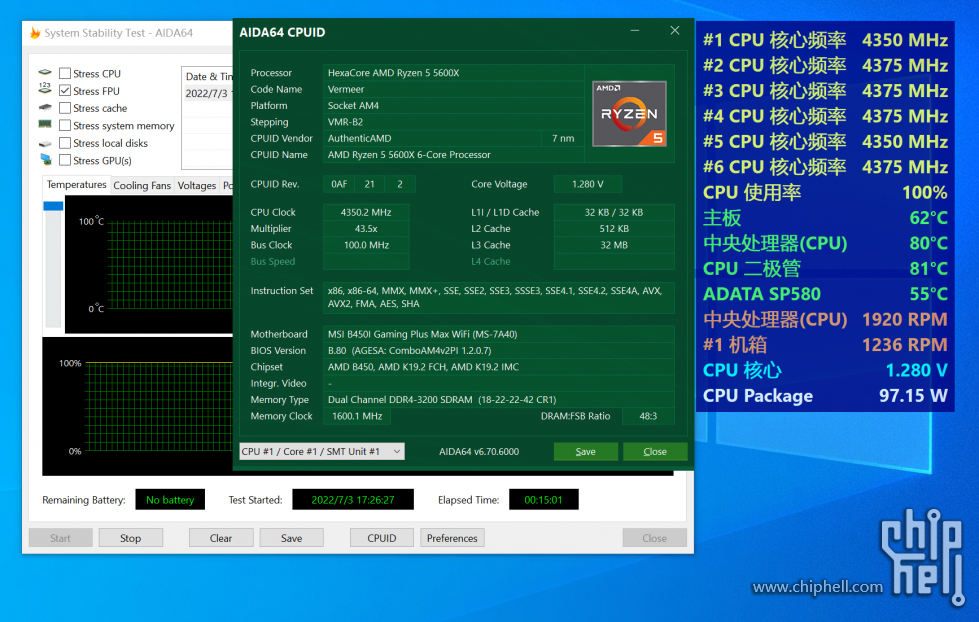

Ryzen 5 5600X使用PBO ENABLE设置，AIDA64单烤FPU项目15分钟，CPU二极管温度为81℃，SS135风扇转速为1900RPM，功耗为97W左右



Ryzen 5 5600X默认PBO AUTO状态，CINEBENCH R23单核1529 pts，多核10766 pts



Ryzen 5 5600X使用PBO ENABLE设置，CINEBENCH R23单核1537 pts，多核11285pts

使用PBO ENABLE设置，Ryzen 5 5600X的全核频率就会高一些，对应性能、功耗和温度也会高一些，按照CINEBENCH R23项目来看，多核性能可以提升4.8%，单核提升甚微，日常轻负载其实没有多大必要性，尤其像硬核这位舍友的使用情况。


总结


本次这套5600X+RX 6400配置装机就此结束，这次装机除核心配件以外，像机箱、CPU散热器和机箱风扇这些都是花了大价钱的，原因很简单这些属于外观件（心情件），在已经满足基础性能需求的同时，亦要取悦自身才是个人推行的装机思路，而不是一味追求核心硬件（尤其指的是CPU和显卡）的性能最大化，毕竟每个人想法也是不一样的，如果最近有添置电脑计划的朋友，不妨可以参考一下这种装机思路。
