让i5-12490F飙升5.2Ghz，微星 B660M 迫击炮 WIFI DDR4 MAX 开箱实测

tommylin

写在最前

微星的B660M迫击炮终于推出了MAX版本，支持NON-K的12代CPU超外频，虽然没我不热衷OC，但是能用i5的价格体验一把i9的频率快感，这无疑还是很爽的。于是乎果断将手上的非MAX版本的 B660M 迫击炮挂上咸鱼，换来了微星 B660M 迫击炮 MAX WIFI DDR4，接下来就一起体验一把轻轻松松上5.2Ghz的快感。

产品参数


更多详细信息详见官网：https://cn.msi.com/Motherboard/MAG-B660M-MORTAR-MAX-WIFI-DDR4

开箱解析

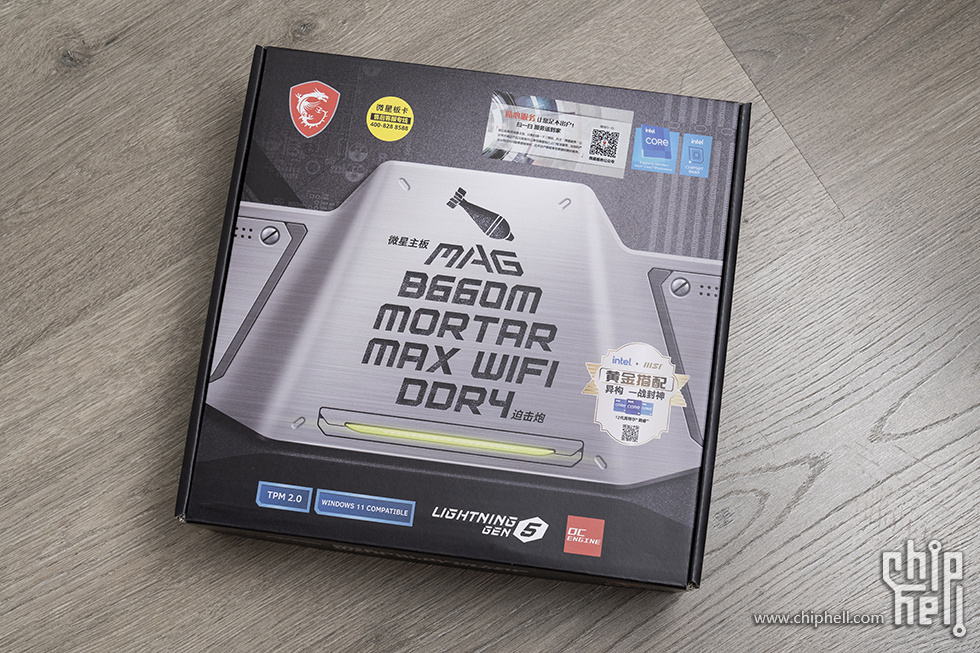

微星 B660M 迫击炮 MAX外包装还是一如既往的机甲风格，出了名称上多了MAX字样，在型号底部还多了一根荧光绿的能量条图形，大概是是想表达OC后带来更多的POWER。



微星 B660M 迫击炮 MAX为标准的MATX紧凑版型，基于Intel B660芯片组，和非MAX版本在外观上几乎保持一致，主板的VRM（CPU供电区域），SSD安装位，南桥芯片位置均覆盖了厚重的银白色铝制散热装甲。和底部黑色的PCB形成银黑配色。

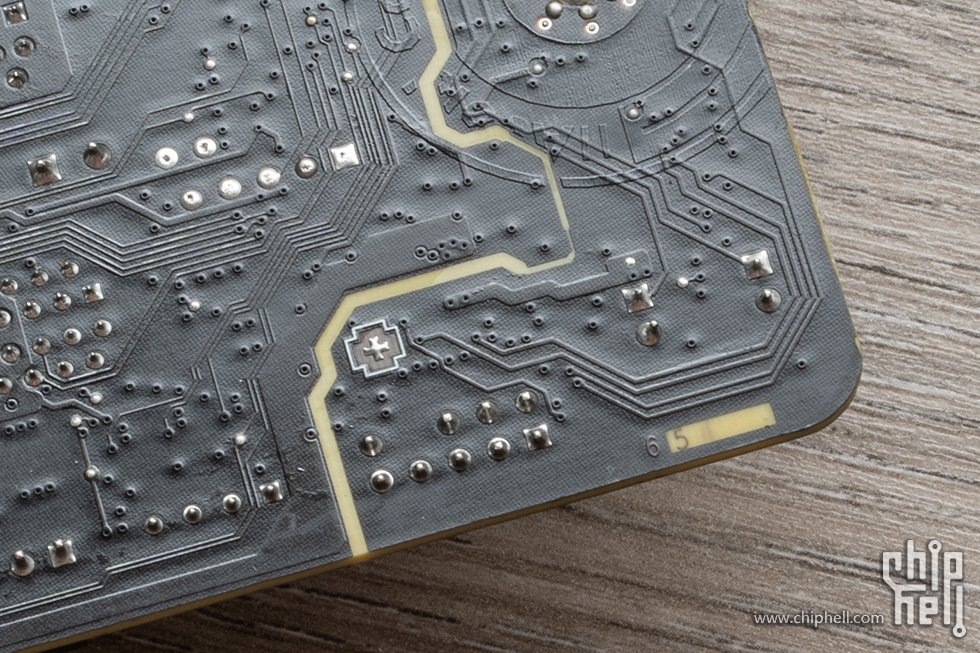

微星 B660M 迫击炮 MAX采用6层高性能PCB板用料，并内含2盎司铜箔，提供了强大且稳定的电器性能。

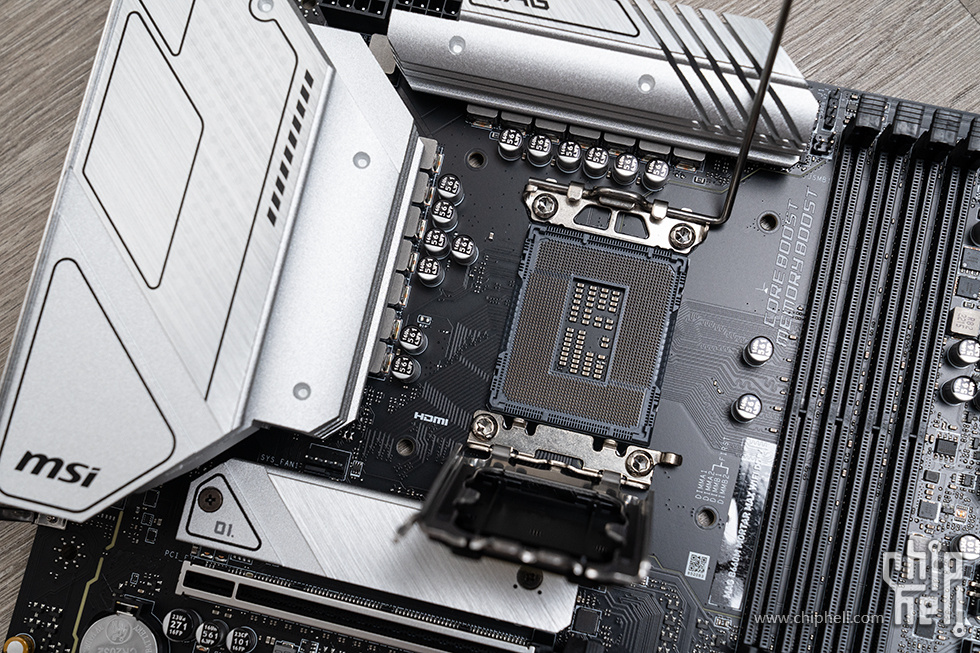

LGA 1700 插槽，支持第 12 代 Intel® Core™、Pentium® Gold 和 Celeron® 处理器



供电部分，同样的12+1+1的供电设计，CPU核心供电为12相Duet Rail设计，核显供电则是1相，两处的DrMos为Renesas的ISL99360，最大电流为60A。一体式封闭电感与黑金电容，外接供电部分为8+8pin供电接口。



微星 B660M 迫击炮 MAX拥有四根内存插槽，支持单条 32GB，最大可以支持到 128G 的容量，在DDR4内存下最高可超频至4800MHz，支持微星自家的Memory Boost技术。存插槽旁边从下自上依次分布着USB3.2 Type-C前置插口、USB 3.2 Gen1 Type A前置插口、主板24pin插口、CPU风扇插口和一体水冷的水泵插口。



这里重点要提及的就是在M.2固态硬盘插槽右侧的OC引擎了，其型号为Renesas的RC26008，这是一款外置的时钟发生器，可以允许用户对处理器的外频进行调节，让CPU释放更多的潜力。

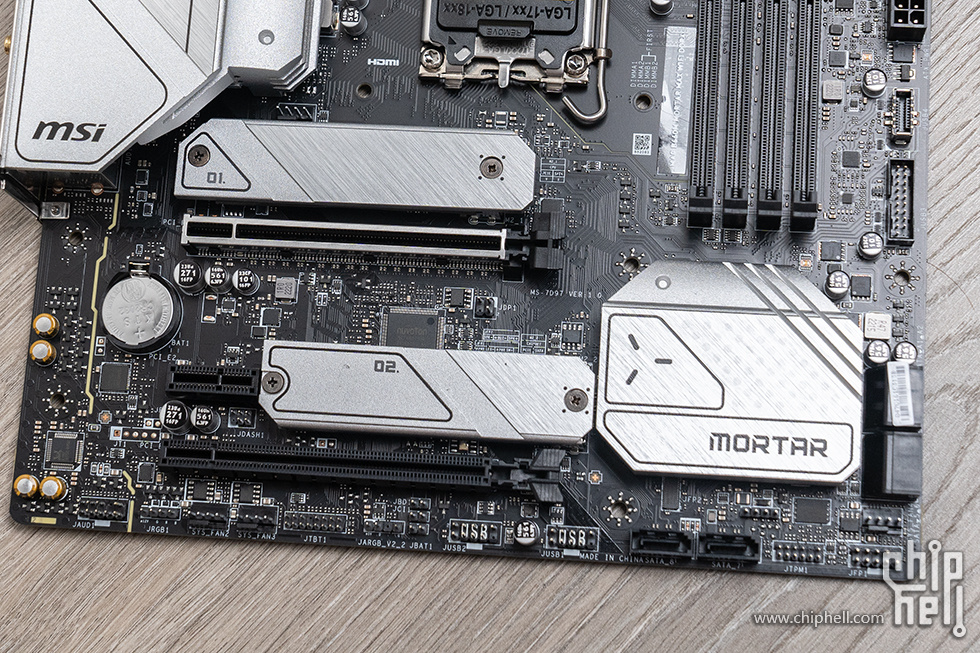

微星 B660M 迫击炮 MAX提供3条PCI-E插槽，第一条带金属屏蔽的是CPU直连PCIe 4.0x16显卡插槽，与非MAX版本不同的是这个插槽根据CPU最高可支持PCIe 5.0协议（非MAX版本支持PCIe 4.0协议），下面两条分别为PCH扩展的PCIe3.0全尺寸插槽与PCIe 3.0X1插槽。主板拥有2个M.2固态硬盘插槽，且均支持PCIe 4.0协议以及4倍速模式。两个插槽都带有散热装甲。



B660芯片组只提供了4个SATA接口，但微星B660M迫击炮MAX通过外置芯片额外扩展出了2个SATA接口，分别位于主板右侧和底部，最高支持SATA 6Gb/s速率。



微星 B660M 迫击炮 MAX的板载声卡采用Realtek ALC987加日系音频电容的组合，为防止电磁干扰，在主板上还划分出了专门的分割线。



IO接口方面，主板提供 4 个USB 2.0 接口、3 个 USB 3.2 Gen 2 10Gbps 接口和1 个 USB 3.2 Gen 2x2 20Gbps Type-C 接口。 1 组 HDMI 2.0 和 1 组 DisplayPort 1.4 接口，两者都支持最高 4096x2160@60Hz 分辨率，并支持 HDCP 2.3、HDR 及 4K Ultra HD 播放，板载 2.5G高速网口与 AX200 WiFi6 无线网卡，板载声卡支持 7.1 声道输出。



配件还是比较丰富的，感谢卡片、保修卡、说明书、安装指南、贴纸贴标、驱动光盘（没有U盘）、SATA线材、螺丝刀挂件、WIFI 天线、M.2 螺丝。



超频测试

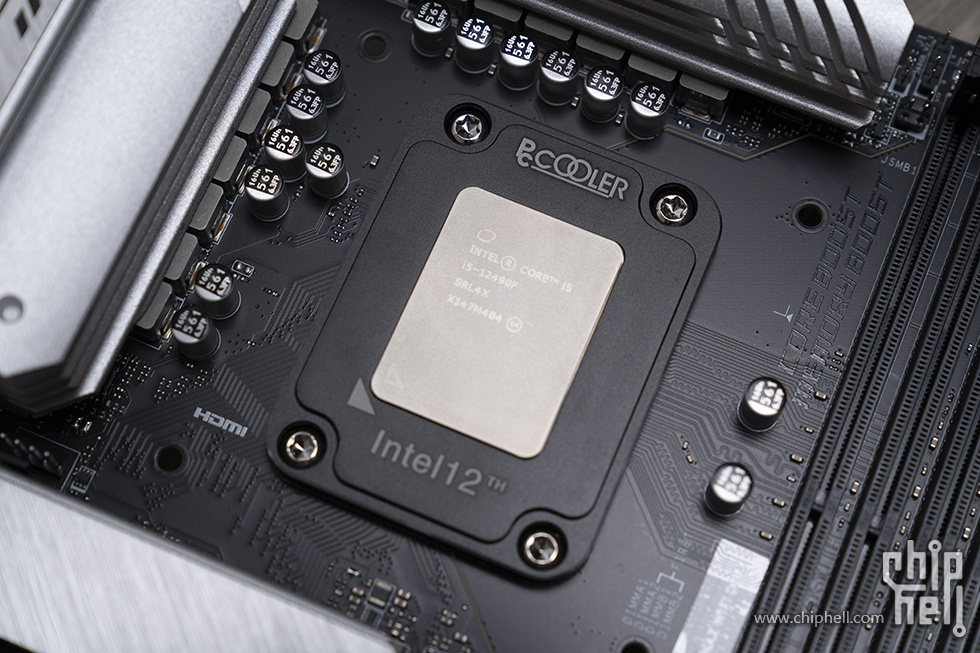

开箱完毕，接下来就是进入大家最关心的超频环节了。这次搭配的是使用的是中国特供版的i5-12490F，还特地将CPU的底座换成了超频三的12代CPU弯曲矫正型固定扣具底座，让它能够稳一点。





BIOS设置

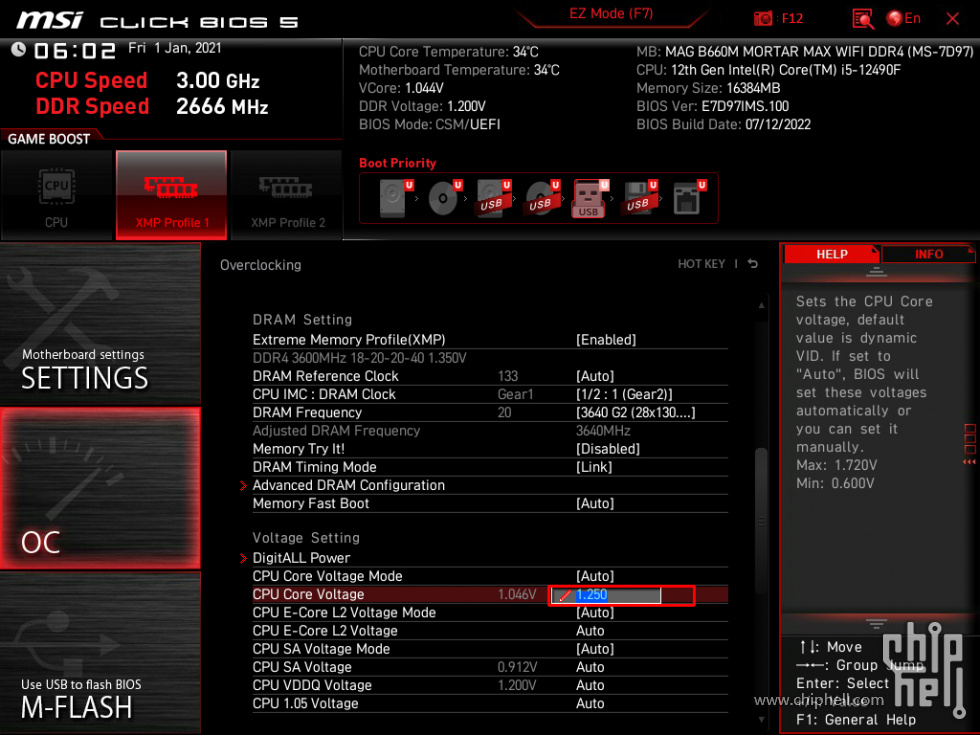

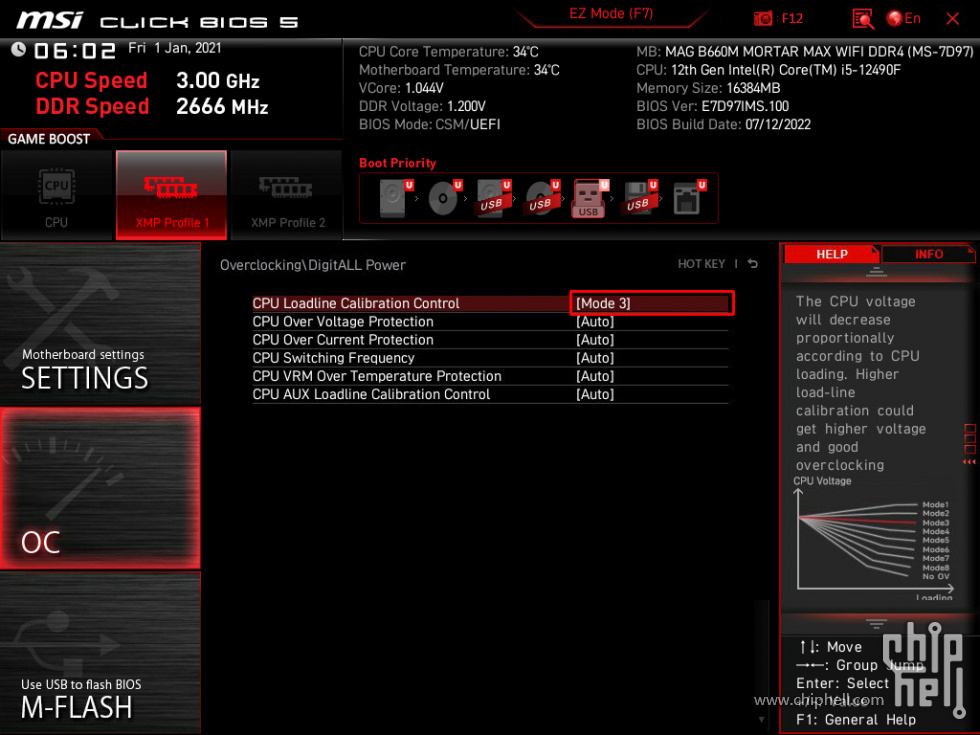

首先进入BIOS，看了一下BIOS的版本号，已经是最新的了，所以无须更新。MSI的BIOS界面还是非常清晰易懂的，直接进入OC选项进行设置，CPU倍频直接拉满至40，CPU编码器选择为“Non K OC”（非K系列处理器OC），CPU Base Clock（基础频率）设置为130.00，CPU电压设置为1.25V，Digit ALL Power（数字供电高级选项）中CPU防掉压设置为Mode 3，最后F10保存。

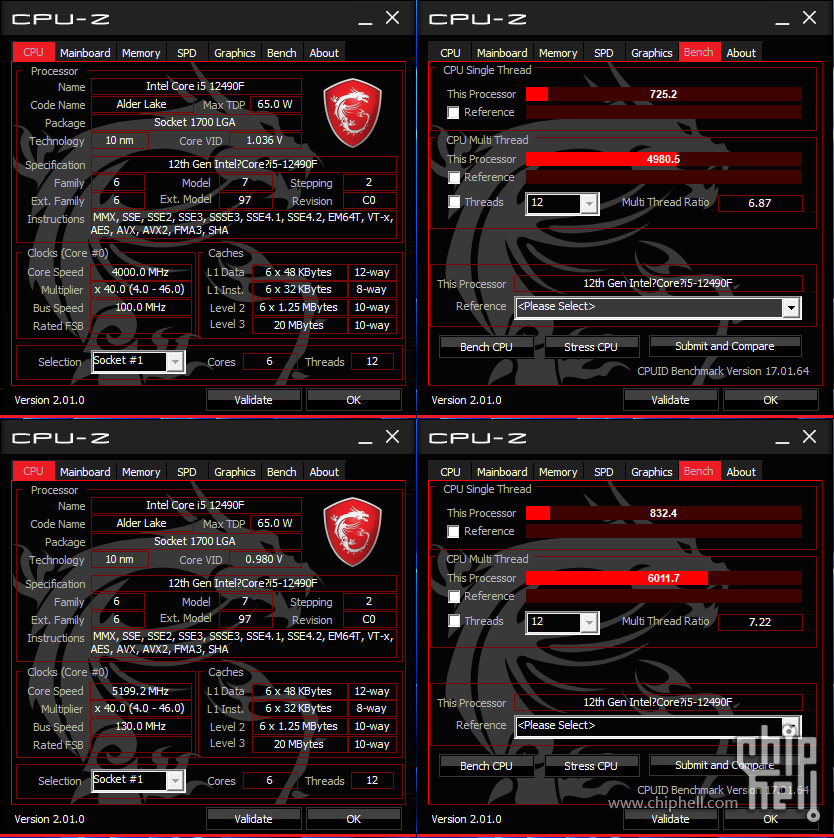

CPU-Z基准测试

默频4.0GHz单线程 725.2分，超频至5.2GHz单线程 832.4分，增幅 15% 左右。
默频4.0GHz多线程 4980.5分，超频至5.2GHz多线程 6011.7分，增幅 21% 左右。



CineBench R23测试

单线程图形渲染测试，默频4.0GHz为 12073 pts，超频至5.2GHz为 14957 pts，增幅 24% 左右。
多线程图形渲染测试，默频4.0GHz为 1775 pts，超频至5.2GHz为 1999 pts，增幅 13% 左右。



3Dmark CPU基准测试

最大线程（代表了CPU在使用所有可用的线程时的全部性能潜能）
默频4.0GHz为 5990，超频至5.2GHz为 7808，增幅 30% 左右。

16线程（代表了需要密集计算的任务下处理器的能力）
默频4.0GHz为 5967，超频至5.2GHz为 7720，增幅 29% 左右。

8线程（代表现代的DirectX 12游戏更好地利用了4内核以上的多线程性能）
默频4.0GHz为 4845，超频至5.2GHz为 6244，增幅 29% 左右。

4线程、2线程（代表现代的DirectX 9游戏更好地利用了4内核以上的多线程性能）
默频4.0GHz为 3019，超频至5.2GHz为 3600，增幅 19% 左右。
默频4.0GHz为 1767，超频至5.2GHz为 2091，增幅 18% 左右。

1线程（处理器表现的基础测试）
默频4.0GHz为 956，超频至5.2GHz为 1124，增幅 18% 左右。



AIDA64 FPU测试

默频4.0GHz，温度为 55℃，核心电压 1.003V，功率 76W。
超频至5.2GHZ，温度为 87℃，核心电压 0.974V，功率 135W。

Tip：裸平台环境，室内温度26℃（±1℃），散热器为利民PA120。



总结

微星 B660M 迫击炮 MAX WIFI DDR4带来的表现也是非常MAX的，通过OC引擎和外挂的RC26008芯片使玩家可以通过调节处理器的外频从而达到调节处理器主频的目的，进一步释放非K处理器的潜能。简单易懂的BIOS设置对待新手用户也是很友好的，轻松能将12490F拉到5.2Ghz，从测试表现来看整体性能综合提升20%以上，搭配千元价位的非K真可谓性能直接拉满。

真应了了那句俗话：遇事不决迫击炮，有了MAX更加diao !

王骞

6层PCB。。炮击跑B660，都真么能超啊，，4G OC5.2G，电压还降了，，确实不错

tommylin

王骞 发表于 2022-8-19 09:18
6层PCB。。炮击跑B660，都真么能超啊，，4G OC5.2G，电压还降了，，确实不错

非常能打，性价比报表了

Alongso

我给这块板打90分，扣分点就是网卡竟然还是RTL...

bat1985

i5-12490F确实不错，最后那个字我帮你打出来：屌

MR.ORANGE

许久不见超频的帖子了

Wolverine

迫机炮这个配色挺舒服的

tataneo

其他都很用心，就这个网卡也太掉价了

超逸绝尘

可以超外频就非常厉害了。

ebpf

买了 买了，准备把12700kf+b660迫击炮wifi出掉了。性价比超高

好球男

超外频的话，我的12400是不是能起飞了？

tommylin

好球男 发表于 2022-8-26 10:28
超外频的话，我的12400是不是能起飞了？

起飞。。。。。。。。。。。。。。。。。。。。飞起

好球男

tommylin 发表于 2022-8-26 10:29
起飞。。。。。。。。。。。。。。。。。。。。飞起

散热压力大吗，我意思5g下功耗如何

Kakarot22

问下大佬 进系统我能看到5.2G  但是AIDA64单拷为什么会降倍频35-38来回跳 核心频率也是4.6-5G.。什么问题

chenzone

可以，收藏了
