一、前言（N5105有问题？）
N5105是intel牙膏厂最新推出的低功耗赛扬系列CPU（防杠：我知道13代牙膏快来了，但是低功耗的还远着），性能其实非常不错，但是被发版本号的v1.v2.v3.v4等各种版本搞的乌烟瘴气，收割韭菜也太好说是不是。那我们再次开发N5105小玩具是不是一个坑呢？
二、硬件介绍：
是的，我联合工厂开发了一款足够迷你小巧的高颜值多网口小主机，基于目前比较火的 **赛扬** N5105/**奔腾**N6005处理器，尺寸只有 75 x 75 x 48mm。对的，是毫米！对比来说，就是比2280长度的M.2 NVMe的硬盘还短0.5cm（别说0.5cm不长啊，要是加到xxx，xxx会开心死的，滑稽.jpg）那就先看下高清无码的图吧。
1. 网口侧：
2. 右前俯视：
3. 左视图：
4. 右视图：
5. 主视图(*你们肯定更喜欢把网口侧当成正面*)：
6. 工程主板靓照（*以前发过，全手工焊接，列文虎克别喷*）：
三、硬件参数：
到这里，都还没细致说下我们的硬件参数设计。以下为我们的硬件参数：
- CPU： 赛扬N5105/奔腾N6005，二选一。
- 内存：板载海力士/三星 DDR4 3200内存颗粒，8GB/16GB可选
- 网卡芯片：4 x Intel i226-v
- 硬盘：M.2接口形式，2242规格，支持NVMe/SATA协议（二选一，选择后不支持另外一种协议，主板不同。暂时无法做到同时两种协议。）
- 供电：DC 12V2A或12V3A，Type-C形态 （不支持PD等协议，非常规电源，专用定制电源）
- 其他IO接口：2 x USB3.0; 1 x USB C （USB3，非全功能USB4）; 1 x TF卡（支持系统引导）；1 x HDMI 2.0 （支持4K60）
- 上盖：目前是无工具快拆设计，是消耗品，塑胶材质。后续会出金属材质上盖，直接作为硬盘的散热器（待改进）
对于以上硬件设计，如果任何更好的建议，欢迎留言提供积极的有建设性的改进方案
四、支持项目：
五、几个可能存在的高频Q & A
如果看完本Q&A，还有疑问的，请留言或者私信联系。
1. N5105塞到这么小体积的设备，散热压得住吗？
答：没问题，机器为双层主副板设计，底部有主动散热风扇。至于为啥别家的N5105散热不好，容易频繁死机，断网，这里不过多解释。我们家的R1小主机不存在该问题（杠精：100%负载下或者烤鸡到极限，死机不？回复：你试试其他U。）
2. 电源规格？为啥不支持PD供电？
答：电源规格为DC 12V供电，配置2A或3A电源，C口形态。不支持PD协议，因为PD协议芯片挺贵。成本核算下来，性价比不高（边际体验提升与边际成本不成比例）
3. 硬盘支不支持SATA/NVMe双协议？
答：不支持。不过，都是M.2接口形式，2242规格（20mm宽度，42mm长度）。 SATA/NVMe协议只能二选一，选择一种协议后，不支持另外一种协议，主板有轻微差别。暂时只能二选一。选购建议：温度敏感人士选择SATA协议，速度够用温度不高；发烧人士选择NVMe协议，可以扩展其他接口，速度为x2，做好硬盘发热较大的预期心理准备。（*硬盘会不会烧掉，需要查看对应硬盘的工作温度，跟R1无关*）
4. 小厂产品，有无质保？
答：小厂虽然是小厂，但好歹有产品流水线、有贴片机、工程师团队、硬件开发团队、售后团队，可实现芯片级维修。整机质保一年，一年后转为服务期，成本维修（一般只收元器件低成本）。提供3年整机服务周期。（瞧不起小厂的12cm们，先搞个小厂出来再来喷呀，CHH说，瞧不起谁呢？）
六、支持本项目：
由于这里不能放xxx链接，有兴趣支持的老哥们，自行查找上车方式，感谢！
我们一起玩小主机,
你，做了一堆傻大黑粗;
我，造了一款高颜值硬酷R1.

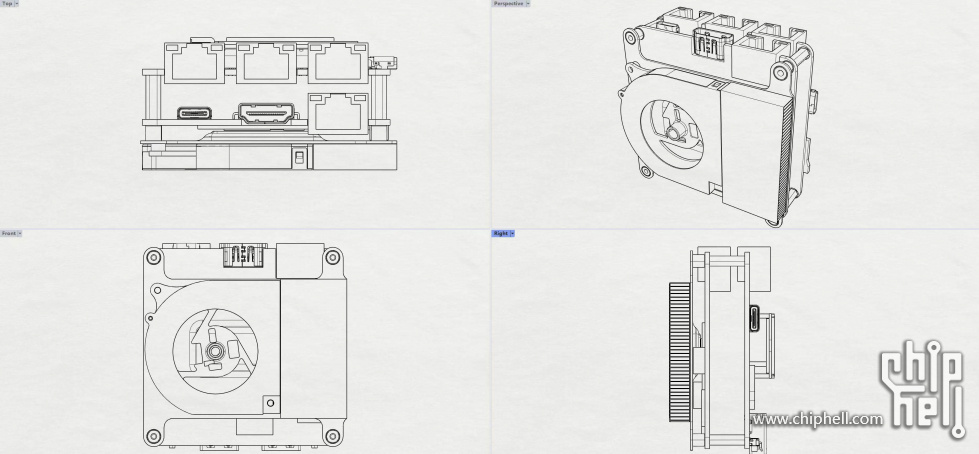

- 设计图纸：
- 评论区问题统一回答：
电源问题：很多老哥说要DC IN供电，由于主机足够小巧，三维就7.5 * 7.5 *4.8cm，DC尺寸大了些，所以目前是C口，我给你们标配一条DC转C口的直通线，一条PD诱骗线，这个问题不也就完美解决了吗？ 我能花10块钱成本解决的事情，我为啥要去改主板设计，浪费时间与成本，还又大又丑。——你们不做产品，肯定理解不了的。想这想那，还想价格低。太难了，互相理解，互相尊重。
扩展性：我压根就没考虑过任何扩展性。建议要扩展性的哥们去买ATX台式机，或者直接上机架式。我就是一款又酷又硬的能干活的小玩具定位，仅此而已。 - 待更新
|
