来整个活儿~鞋盒版垂直风道非承载式All in boom

xmaan · 发表于 2022-10-9 22:17

本帖最后由 xmaan 于 2022-10-9 23:17 编辑

前一阵子开始尝试折腾PVE的All in boom,纯娱乐所以捡垃圾凑了一套

主板微星 MS-S0891
CPU XEON E3 1271V3
内存 DDR3 8GB ECC x2
网卡 Intel 千兆4口
硬盘 WD 4T x4 ;SATA 256GB SSD x1
电源 300w SFX

原本打算用铝型材和CNC亚克力搞个机架,后来又觉得为这堆玩意花时间有点划不来,于是就直接堆在桌子角落躺平了.
可是躺平了问题也就来了.首先,硬盘没有风道积热严重;其次,硬盘震动传导到桌面也有点烦;更别提占地方和移动困难的问题了.
于是今天下午整了个活儿,把这一堆拼(粘?)到一起了.

准备好塑料纸板,美工刀,胶带,开整!

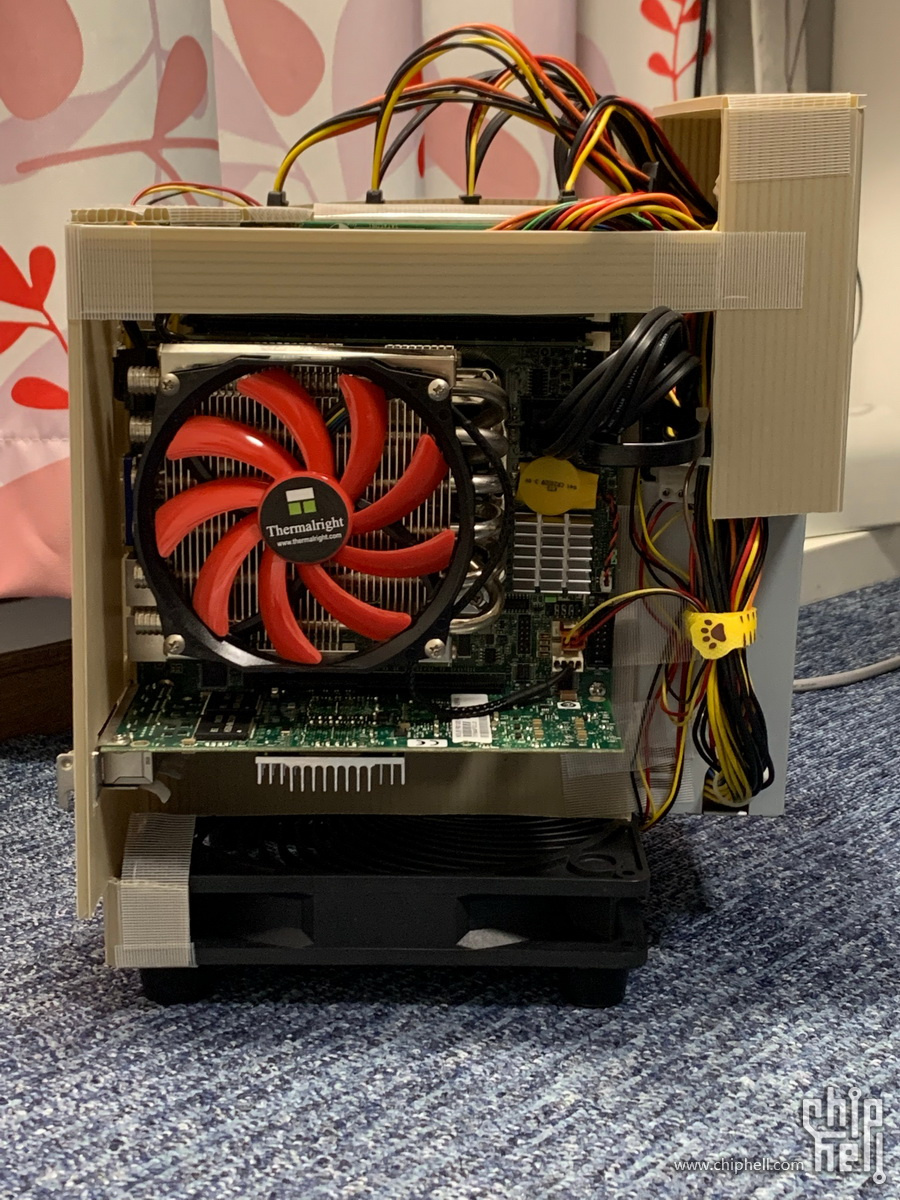

先来看看正面

底下一颗18CM穿甲弹构建垂直风道,硬盘和主板分区.

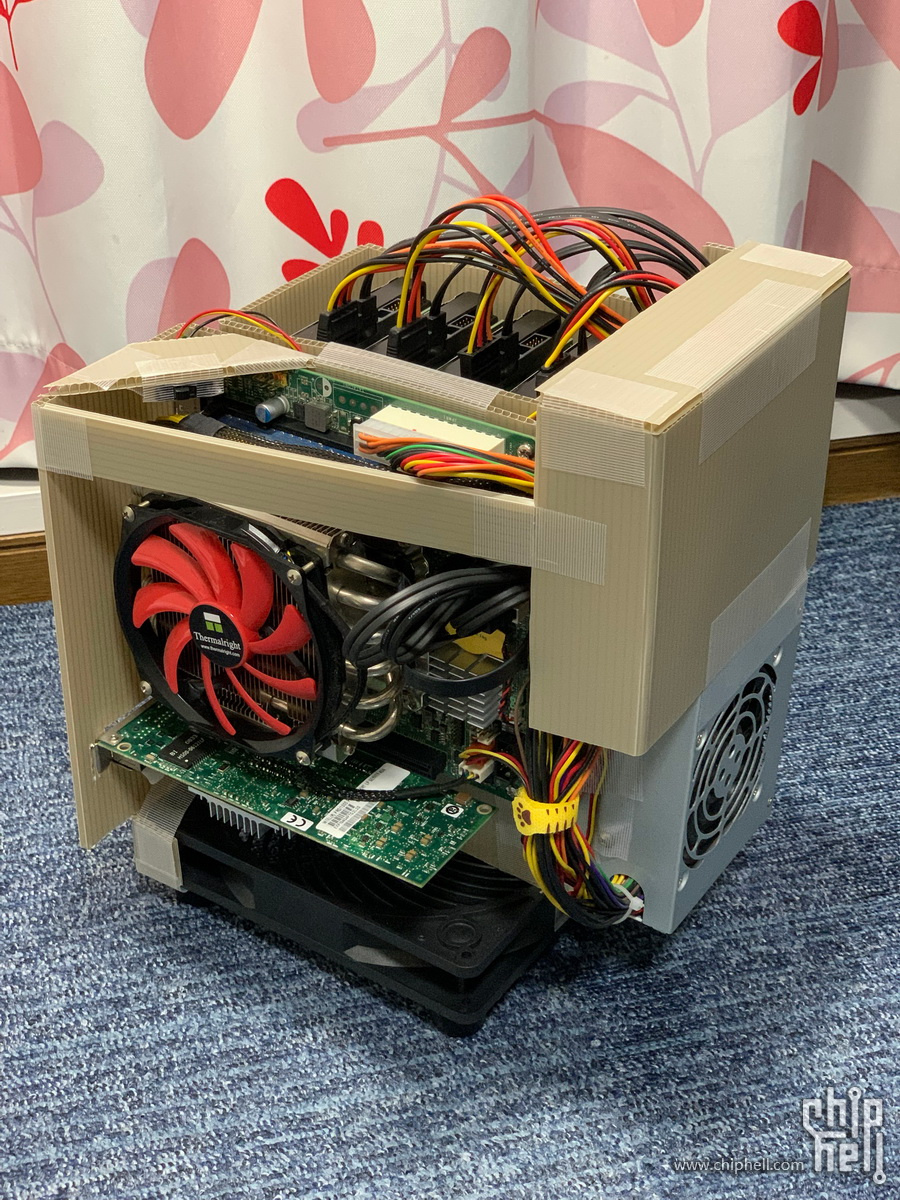

主板这边因为用了下压式散热,直接开放式,网卡有点热,所以分了1/3的风道直吹.剩下2/3直吹硬盘笼.

电源有一个角踩在穿甲弹边框上,你问我怎么固定的?问就是胶带粘的

电源上面的半封闭小盒子用来理线遮丑,SSD也藏在里面.

塑料纸板徒手切割连尺子都没用,留下了生动的曲线边缘

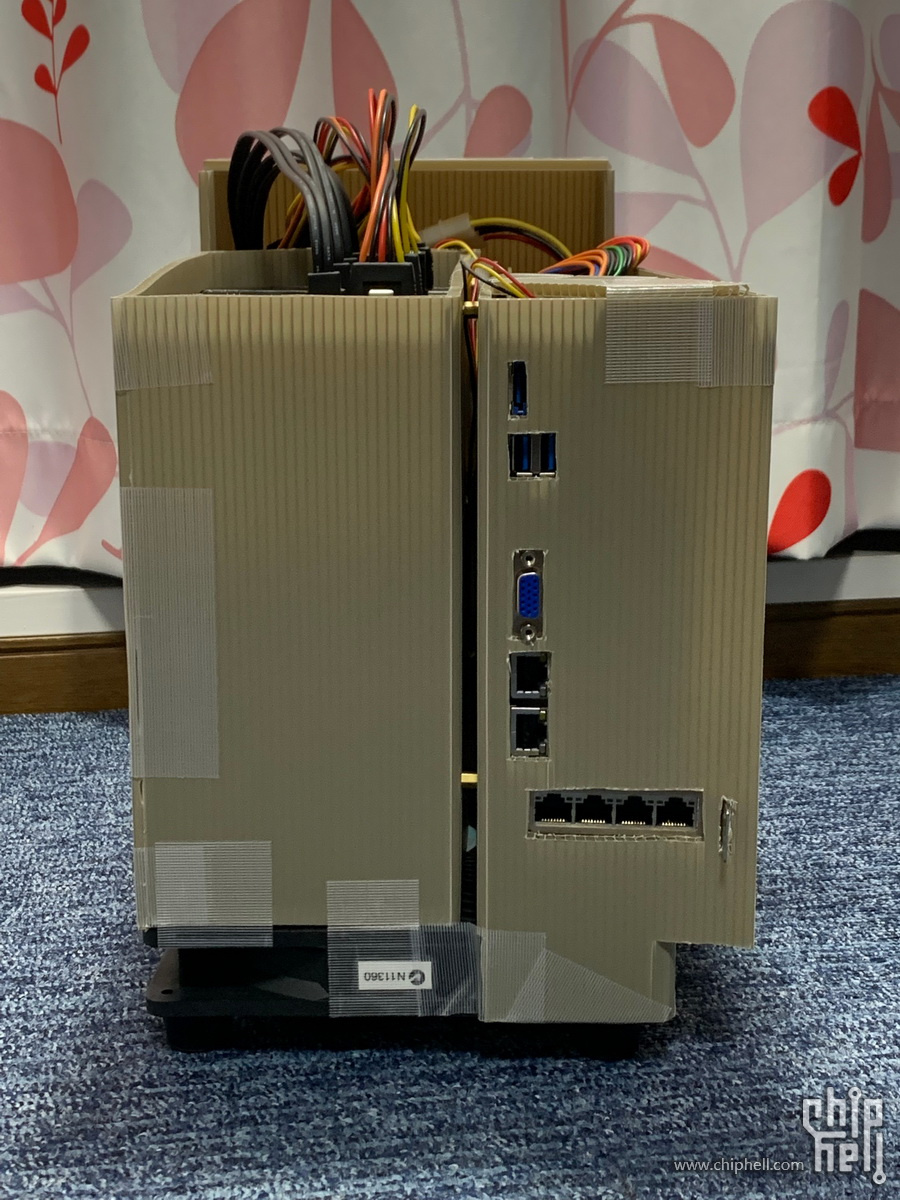

IO开孔也是徒手壁纸刀走起~

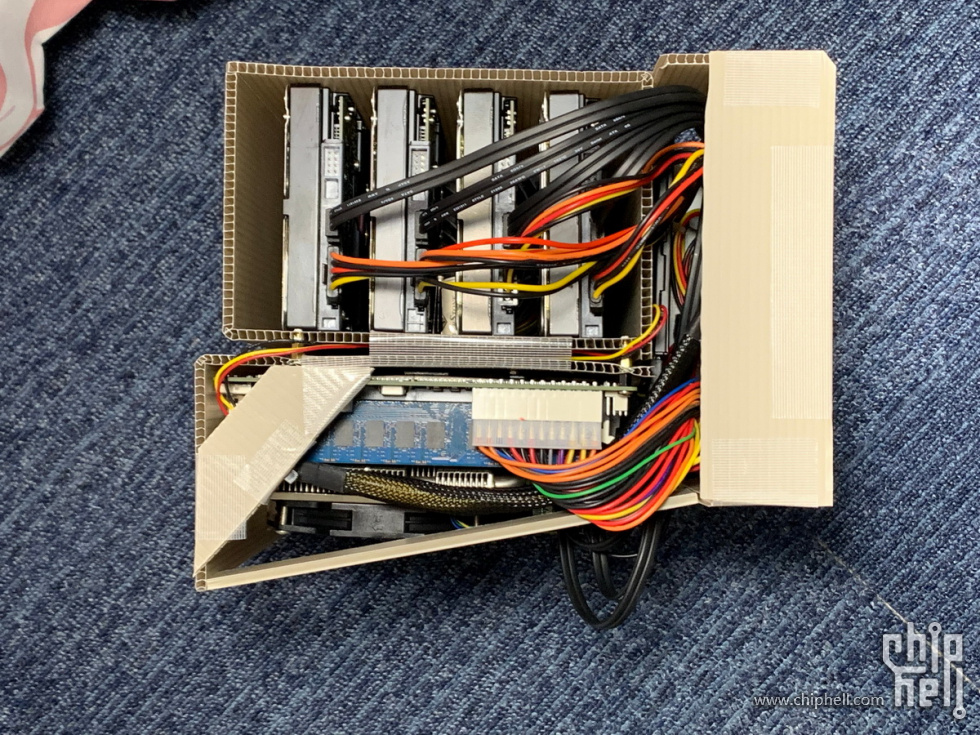

看似凌乱,实则有序的理线,喵~~

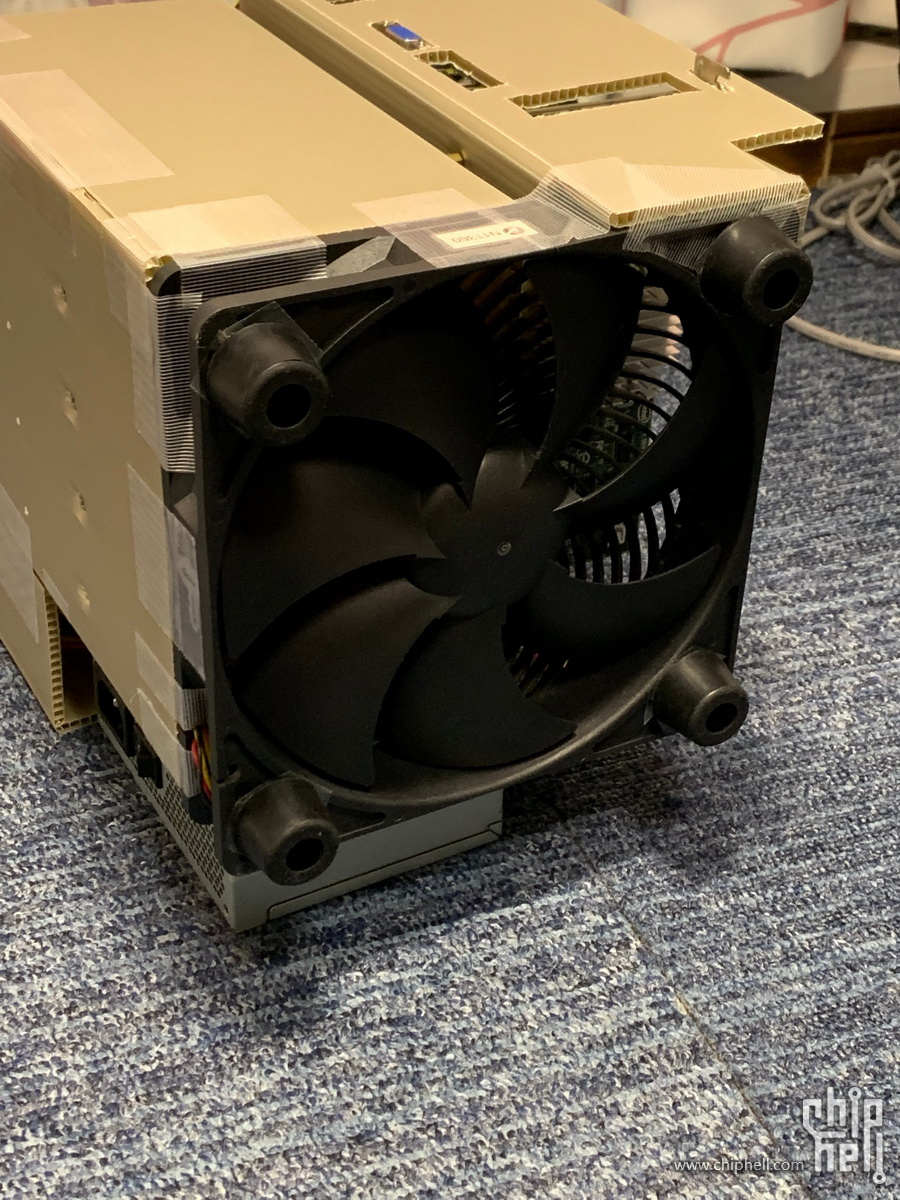

最后,给穿甲弹粘上4个橡胶脚垫,留出进风空间.

完成!

总结一下

垂直风道构建大成功,硬盘冰冰凉
塑料纸板本身比较软,完全吸收震动,开机后只能听到穿甲弹的轻微风噪,而且加工起来太方便了.
所谓"非承载式"是我瞎起的名字即机箱并不能维持自身形状,必须依靠各个硬件本身的结构强度来维持整体的完整性.比如底下这颗穿甲弹,完全承受了整机重量;再比如硬盘笼也是靠硬盘本身来维持形状的.
害怕哪天胶带开胶就自动解体了
你问我开关在哪?懒得接线,全靠WOL!

dcx_310 · 发表于 2022-10-9 22:23

为什么我联想到了三D打印

让我静一会 · 发表于 2022-10-9 22:24

本帖最后由让我静一会于 2022-10-9 22:26 编辑

返璞归真

2ndWeapon · 发表于 2022-10-9 22:26

天魔解体大法

xmaan · 发表于 2022-10-9 22:26

dcx_310 发表于 2022-10-9 23:23
为什么我联想到了三D打印

我这叫使用2D加工构建3D结构,比3D打印高到不知道哪里去了

xmaan · 发表于 2022-10-9 22:28

2ndWeapon 发表于 2022-10-9 23:26
天魔解体大法

我现在真怕睡一觉起来又自动回到"一堆"的状态了

raiya · 发表于 2022-10-9 22:36

怕散架就用导热胶布。

sanna · 发表于 2022-10-9 23:08

这手工，没的说，太厉害了

rukky · 发表于 2022-10-9 23:11

加几个图钉就不怕解题

神棍儿 · 发表于 2022-10-9 23:14

前几天断舍离，卖了电源手柄，又把ft03丢垃圾桶拜拜，2个8cm的猫头鹰留下了

elegantFish · 发表于 2022-10-9 23:21

好久没看到这么原汁原味的装机了。其他没问题，硬盘共振问题，需要留意下

ForsterSun · 发表于 2022-10-9 23:24

这个吸震肯定一流2333
个人觉得还挺好看的。。。这种构建的方式，真的是可以方便的分配风道给想吹的组件了。

xmaan · 发表于 2022-10-9 23:28

rukky 发表于 2022-10-10 00:11
加几个图钉就不怕解题

有道理，等解体了我就加一排图钉，整个重金属风

Zyn0114 · 发表于 2022-10-9 23:55

D（do not use common module）
I（it is very interesting）
Y（yourself enjoy）

大白兔女乃子 · 发表于 2022-10-10 08:33

许多电线杆子都是靠上面的电缆固定才不倒的

imyz · 发表于 2022-10-10 08:48

应该会火，鞋盒今后要不够用了

xmaan · 发表于 2022-10-10 11:39

大白兔女乃子发表于 2022-10-10 09:33
许多电线杆子都是靠上面的电缆固定才不倒的

所以一倒倒一排是吗？

xspeng · 发表于 2022-10-10 12:40

设计合理，做工精美

大白兔女乃子 · 发表于 2022-10-10 13:39

xmaan 发表于 2022-10-10 11:39
所以一倒倒一排是吗？

除非发生地震

毕竟电线杠子上的电线光纤什么都带钢丝呢

Wolverine · 发表于 2022-10-10 19:15

这个真的6

路盲游世界 · 发表于 2022-10-10 20:31

居然支持4个3.5硬盘.很好很强大..这要提起来会不会直接撕了..只能捧着移动?

xmaan · 发表于 2022-10-10 21:32

路盲游世界发表于 2022-10-10 21:31
居然支持4个3.5硬盘.很好很强大..这要提起来会不会直接撕了..只能捧着移动? ...

这个“捧”字就非常生动形象了，除了底部风扇的四个角，提其他地方都会触发不可逆的解体效果

听弦 · 发表于 2022-10-10 22:22

穿甲弹的震动会不会对硬盘有伤害？

fluttershy · 发表于 2022-10-11 00:16

这鞋盒太高级了

节操早已卖路人 · 发表于 2022-10-12 22:31

竟然真是鞋盒……

genesisx · 发表于 2022-10-12 22:53

银石头：就这？也叫？垂直

转90°才算

璀境石 · 发表于 2022-10-13 00:08

环保材料

958813826 · 发表于 2022-10-13 00:55

主板 CPU ：......早知道我就烂厂里了！！！！！

xmaan · 发表于 2022-10-13 02:27

genesisx 发表于 2022-10-12 23:53
银石头：就这？也叫？垂直转90°才算

严谨!

老湿真辛苦 · 发表于 2022-10-13 03:06

4块机械硬盘：让我们一起摇摆！一起摇~摆 ~~~~
