来自新时代A4 ITX的怒吼！ROG黑科技与Axp90联合调教火炉7700X

叶叶子1205

小弟又来水贴了，近期听说AMD在大促销，我也顺便来蹭下AMD的热度，分享下最近在捣鼓的东西 ，BIOS设定以及实物图放在最后啦


由于790 APEX迟迟未等到，小弟这边也只能先暂时捣鼓些别的东西了，看之前有论坛大佬提过 可能以目前硬件的功耗及发热的情况 ITX小钢炮的玩法可能会逐渐淡出大家的视野中了，那小弟也灵光一动，本着越是不可能就越想玩的心态，要不就来玩点极限的？于是便出现了这轮捣鼓？


本次折腾的大体思路是：极限+静音+日常
1、极限：要在原有的性能上进一步提升
2、静音：除必要存在的风扇外，不额外加装风扇
3、日常：在满足前两个条件下，可以日常使用


首先先介绍下配置和环境：

CPU：AMD RYZEN 7 7700X  听说积热还是很严重？
散热：利民 Axp90-X53 黑化版 确实很静音
主板：ROG STRIX X670E-i GAMING BIOS 0809 断卡扣版，无耐延长线太难装大力出奇迹把卡扣干掉了。。
内存：芝奇 焰锋戟 6000C30 EXPO 16X2
硬盘：影驰 黑将PRO 500GB 随手买的。。性能一般但发热量确实很低
显卡：TUF RTX 3070 O8G
电源：ROG Loki 850W
机箱：闪鳞 S400    10.8L A4 ITX 最高能兼容335长度显卡
环境：室温 22-23度  风扇转速AUTO

好了进入正题


首先来看下默认状态下的成绩（控制盒打开PBO BIOS仅设置EXPO）



在跑的时候 基本全核心频率稳定在48附近，且温度已经达到95度附近，功耗在110W左右（此处忘记截图了）难以想象此频率能在FPU上坚持多久，此时内存仅开启EXPO模式时延迟为65.1

废话不多说直接上传统艺能超个频玩玩

不过这个环境下的超频，我们的思路不能和之前一样去以硬件的绝对体质作为超频的方向，而是得根据功耗、散热等因素去超频，严格意义上来讲这种操作称之为调试比较好，但我个人觉得，只要在目前仅能达到的性能上去提升，那就叫超频。


由于此前测试到在110W左右功耗的时候 CPU就有可能出现过热的情况，所以这次的思路是在90-110W的功耗内，让CPU发挥出最大性能

经过不断尝试，最终也将参数设定在了 1.05v 全核频率 4950Mhz  Lv6



可以看到在进行10分钟FPU以及甜甜圈（显卡全AUTO）的烤鸡测试后 CPU频率稳定在了预设值，温度也稳定在了95 96附近，CPU功耗则在100W附近，由于显卡有独立仓及机箱mesh侧板设计，显卡这边相对比较轻松

那全核频率大概有了个低，那单核频率是不是得冲一冲？

关于这个，第一个想到的就是AMD老朋友 ROG的Dymanic OC Switcher了，开启后再在BIOS的PBO选项里设置额外频率+75（设置高了需要额外核心电压，而加压会导致CPU过热，故经调试后发现75比较中和）

这边看下设置后的效能分




此时无论在单核与多核得分上相较于默认都有一定程度的提升，这里CPU-Z的多核得分与默认差不多也许是因为默认会时不时冲起来的缘故，而在黑科技下这种负载都是稳定4950的，这边多核得分可以参考R23


设置完CPU，那还差点啥？那必然是又一项传统艺能内存超频，这边先喊声ENJOY!!再说

那内存这次的思路也是和CPU差不多，但是为了追求这次装机的主题，于是小弟有个大胆的想法，小弟想着，是否能在此环境下，我们既能把内存频率达到一个最高值（极限），又能压小餐进一步提高效能（极限），又能不加风扇（静音+日常）

PS：内存设置、小参结尾会放图哟 供大家参考

原先这边看看在FCLK2066+6400C30 39的情况下进行烤鸡，结果很明显事与愿违，在TM5 1US的第二第三圈错误猛报


经过一番操作后，最后参数为 Fclk 2033+6400 30 40 压小参


然后。。。。




各位可以看到仅过了一分半内存就已经来到了快接近60度了，这也预示着这场调试之路注定艰难，不过也得益于机箱Mesh的侧板以及利民这款散热器的风力扩散性，在机箱内内存同样也能被满转速的CPU风扇吹到，这也使得内存温度最终也被固定在了 58-60度之间，这也算是一个利好消息。


结果显而易见。。


4个错误均在第二第三圈发生，这个首先绝对是考虑温度的问题，那如何解决？又不能加风扇？除了动参数外，只有一个方法，那就是加电压。


可是在给内存加了0.02V电压后仍旧有相同错误，甚至小弟还偷偷给内存加了个风扇，但还是有零星错误始终无法消除，最后只能勉强听下苏妈的意见，把Fclk降低至2000




轻松秒杀，效能下降确实有些不舍，这边再喊一句Enjoy！！ Axp90也在我跑完测试的4分钟后成功把内存温度降低44度附近，也好让我安心跑个AIDA64效能。


接下来是本次折腾的一些实物图以及BIOS设置，大家可以参考下，无奈小弟用的Iphone11 拍照技术也不过关 大家尽请笑话哈。












另外这边分享下关于ROG最新ITX 控制盒的一个另类玩法，可以在BIOS找到这个选项然后设置成为直接启动，那你控制盒原本的重启键就会变成启动键，适合那些机箱放在角落或者脚底下的朋友使用，或者懒人连便携屏在床上开机。。



ROG LOKI必须吹一波，无论颜值价格都太香了，如果喜欢和我一样走极限ITX或者MATX极限流的很推荐





好了 打游戏去了 AMD YES？或者 AMD ITX YES?
如果发现图床挂了大佬赶紧提示下 小弟不太会弄


最近7800X3D要上了 小弟的Apx90又要跃跃欲试了

twfox

风扇可以换个RGB的嘛

dengr5

Axp90-X53能压得住7700X？要不是看LZ的帖子，真是不敢相信，我觉得双塔压都有点而困难。。。。。。

叶叶子1205

dengr5 发表于 2022-11-5 14:42
Axp90-X53能压得住7700X？要不是看LZ的帖子，真是不敢相信，我觉得双塔压都有点而困难。。。。。。 ...

全默认肯定不行 需要花时间调试 体制好点的100W应该全核能上个5.0-5.050左右吧

sthuasheng

抱歉，大家说的itx玩不了是7950+4090这样的……

叶叶子1205

自顶一下

canonkong

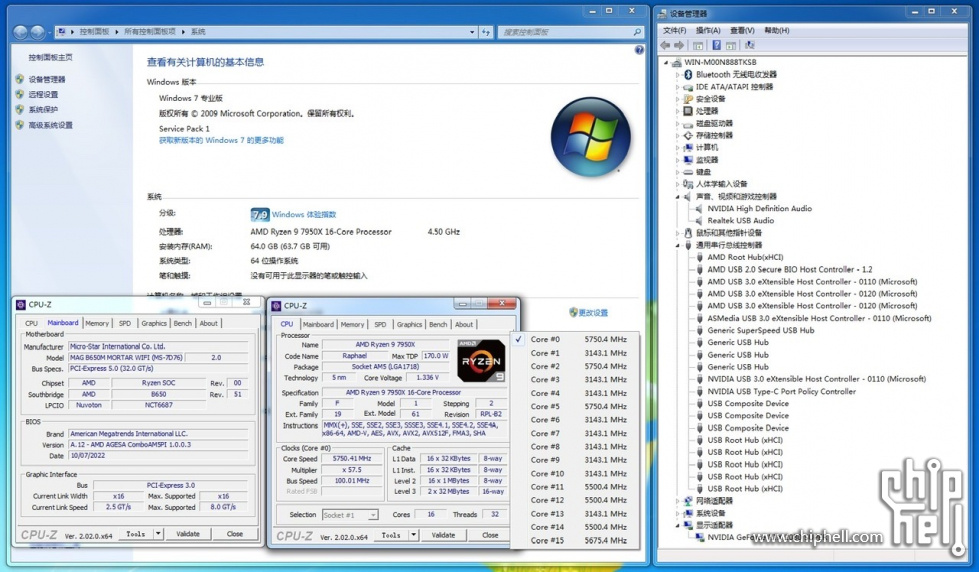

7950X，利民SS110小塔，BIOS只开了memory try it和设置了85度墙...

叶叶子1205

换个标题顶一下！！

ZY-EVO

太RICH辣

grissom1986

canonkong 发表于 2022-11-5 18:57
7950X，利民SS110小塔，BIOS只开了memory try it和设置了85度墙...

我的13900k+6950xt准备上ssupd结构，开个功耗墙，用到老

LHM69

那axp120-67压7950x核显也不是不可以咯

叶叶子1205

LHM69 发表于 2022-11-7 09:54
那axp120-67压7950x核显也不是不可以咯

考虑积热的问题  CPU控制在120W左右应该没问题

Illidan2004

canonkong 发表于 2022-11-5 18:57
7950X，利民SS110小塔，BIOS只开了memory try it和设置了85度墙...

win7顶啊

Illidan2004

dengr5 发表于 2022-11-5 14:42
Axp90-X53能压得住7700X？要不是看LZ的帖子，真是不敢相信，我觉得双塔压都有点而困难。。。。。。 ...

设好墙没什么不可以的
而且amd的低功耗区效能挺高的

我当年就是axp90+ty14013r在node202里压3900X   不开PBO轻轻松松  PBO AUTO都没问题。。。

LHM69

叶叶子1205 发表于 2022-11-7 10:10
考虑积热的问题  CPU控制在120W左右应该没问题

看测评125w已经有90%性能了，不错不错

叶叶子1205

Illidan2004 发表于 2022-11-7 10:19
设好墙没什么不可以的
而且amd的低功耗区效能挺高的

如果是ROG的主板，直接设墙其实不如调教黑科技+PBO来的效能高

allenxml

canonkong 发表于 2022-11-5 18:57
7950X，利民SS110小塔，BIOS只开了memory try it和设置了85度墙...

请问是什么机箱

Illidan2004

叶叶子1205 发表于 2022-11-7 10:36
如果是ROG的主板，直接设墙其实不如调教黑科技+PBO来的效能高

我那个3900X用的是B350哈哈。。
定频定压肯定可以很舒服的
不过高频就牺牲了。

7系好的就在于在低功耗区间  定频定压性能也不俗  至少你这个也快达到5G了。。
7900X两个die的也未必会降低多少  两die散热还是稍微好点

canonkong

allenxml 发表于 2022-11-7 11:23
请问是什么机箱

这机箱名字就叫中胖子

叶叶子1205

最近78X3D要上了 APX90又开始跃跃欲试了

moveable

叶叶子1205 发表于 2023-4-6 10:43
最近78X3D要上了 APX90又开始跃跃欲试了

同问3D能不能上ITX风冷

winning11k

叶叶子1205 发表于 2022-11-5 14:57
全默认肯定不行 需要花时间调试 体制好点的100W应该全核能上个5.0-5.050左右吧  ...

请问7600开Pbo能不能压住啊？

叶叶子1205

winning11k 发表于 2023-4-7 10:11
请问7600开Pbo能不能压住啊？

只开PBO肯定是不行的 必须手动动一些电压

nickson1989

allenxml 发表于 2022-11-7 11:23
请问是什么机箱

看样子是闪麟的S400

winning11k

叶叶子1205 发表于 2023-4-12 14:52
只开PBO肯定是不行的 必须手动动一些电压

我还是换个风扇吧，AX 120基本够了吧

YoNgnian

这款主板的那么紧凑，z73这种冷头能装吗
