本帖最后由 ilas 于 2023-1-17 09:23 编辑
[第八届机王争霸赛]MOD组 Shiift【完结篇】 【不会拍摄 不会渲染 实际图片发布】 -想法很多，实现得不多
-刚好借助此贴来好好得构思完成一番
此次MOD主机是由喜欢开放式水道板机箱开始；制作了好多款开放式水道板机箱；没有完全进行魔改过；下定决心干一套出来看看效果。打造得形式为开放式水道板分体水冷主机；单配改装件实现桌面显示器方式进行摆放欣赏本作品来源于显示器摆放灵感；复杂与简洁共存。打造一款桌面式与显示器并排放置水冷主机；
整体为显示器支架 模块化水道板水路集成方式【个人比较喜欢此种显示器支架方式】；反复测绘打样中最终确定各个尺寸；初版水道板主体是透明款式；最终还是选择黑色磨砂黑款式材料来加工；整体都为CNC一体加工；包含各类改装件：显示器连接架、显卡模块、CPU链接模块、前置水路模块等等； 安装过程中最难点为两处；一 内置在水道板内部的定制线；每根线都自行去制作；二是前置水路模块反复打样3次进行磨合对孔。

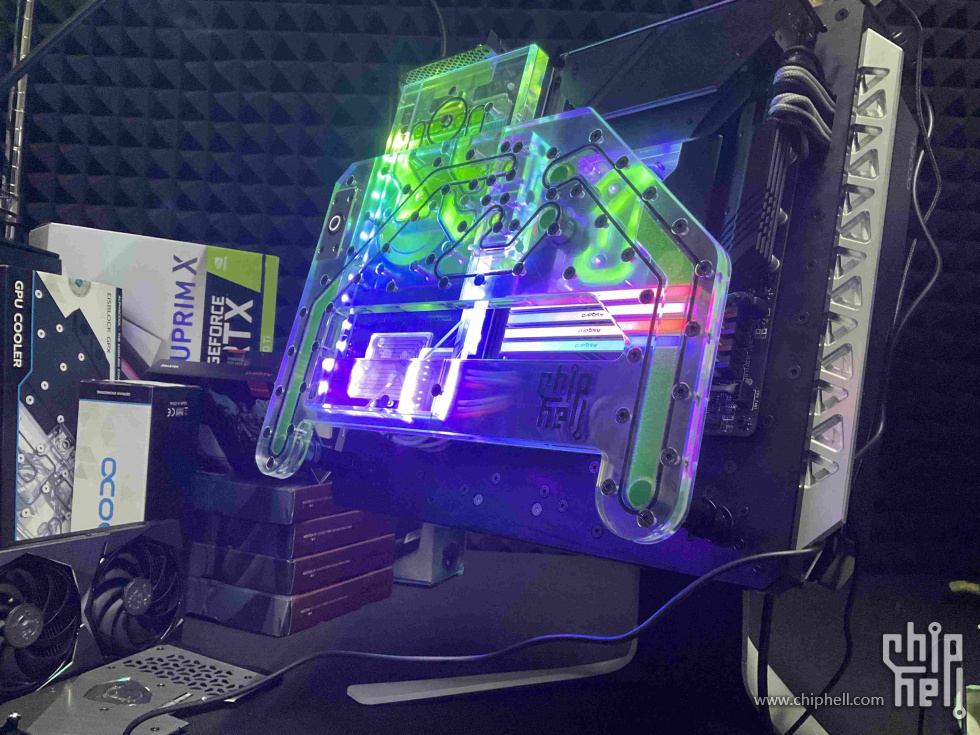

【完工展示】

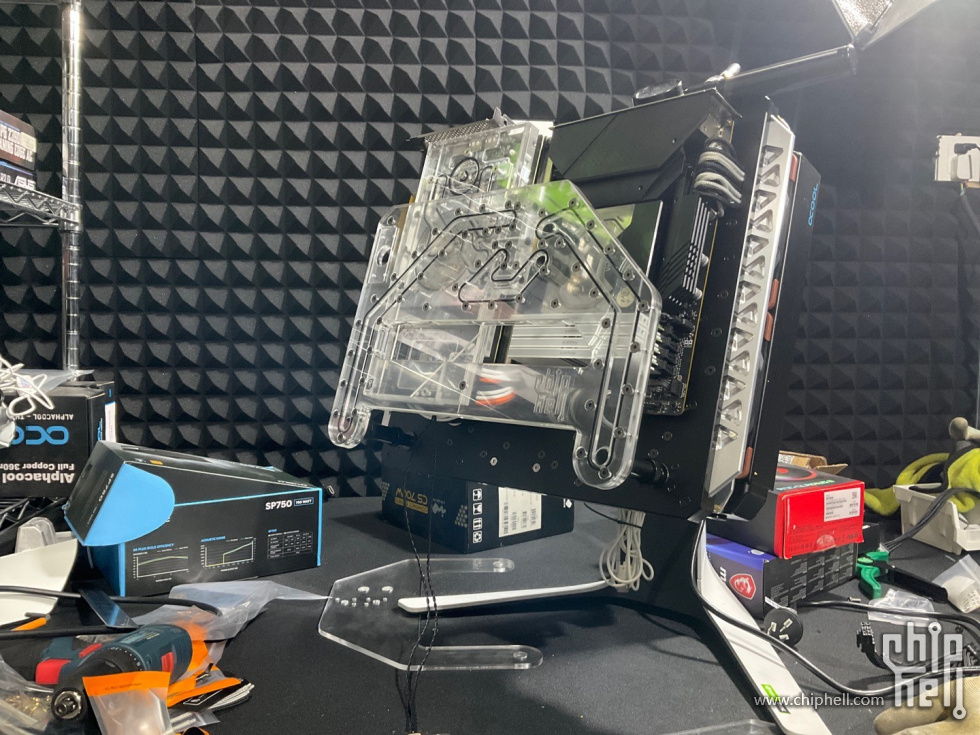

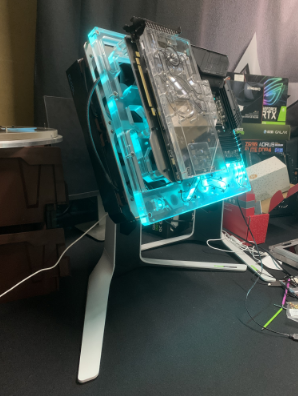

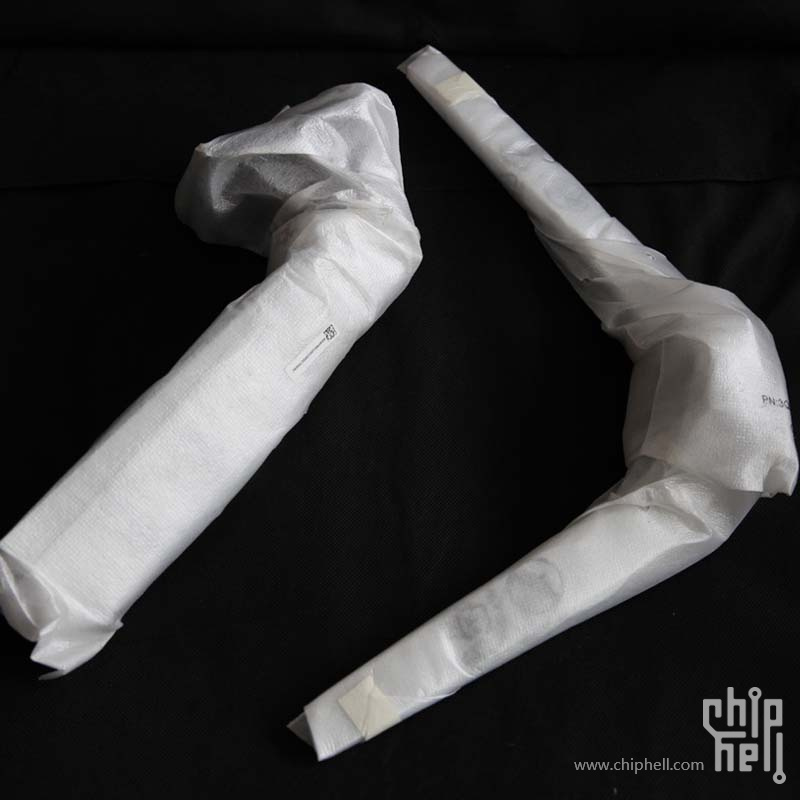

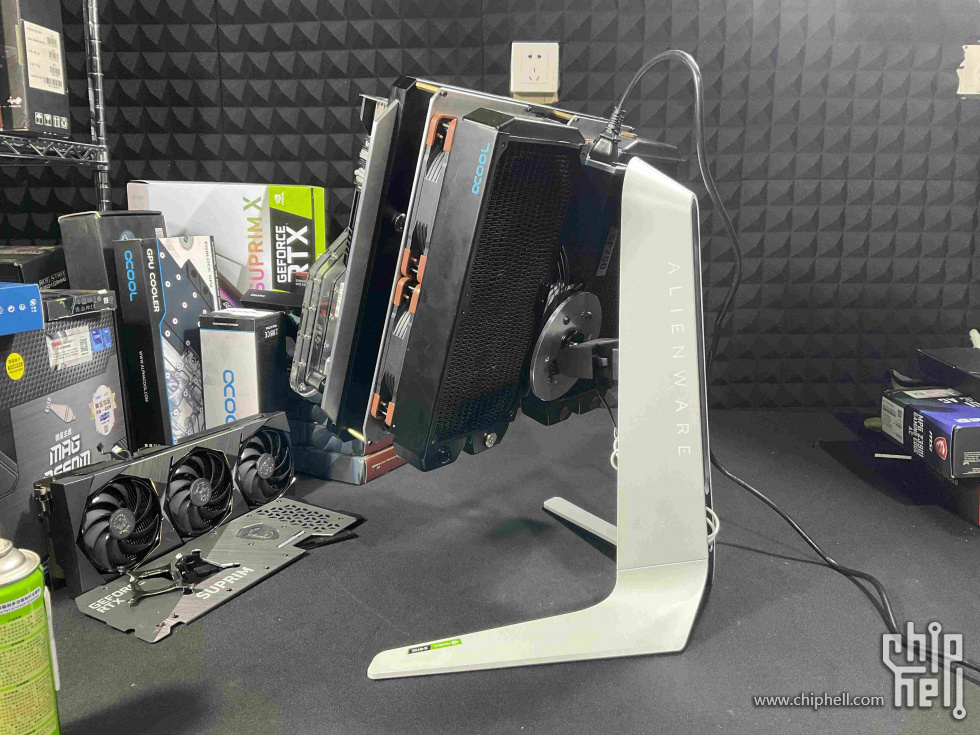

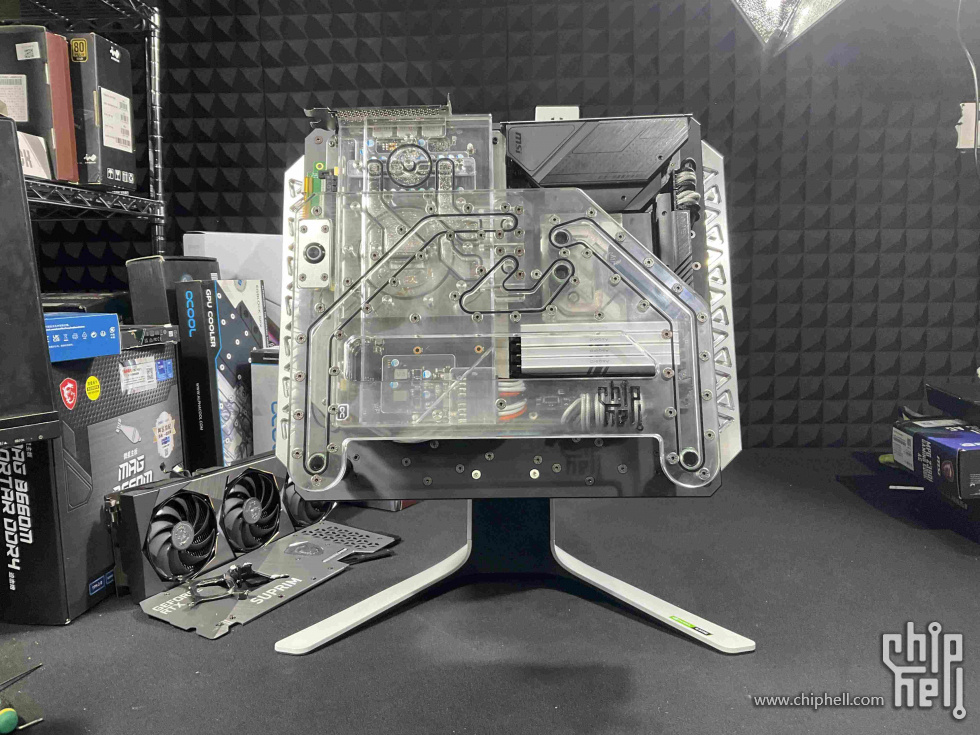

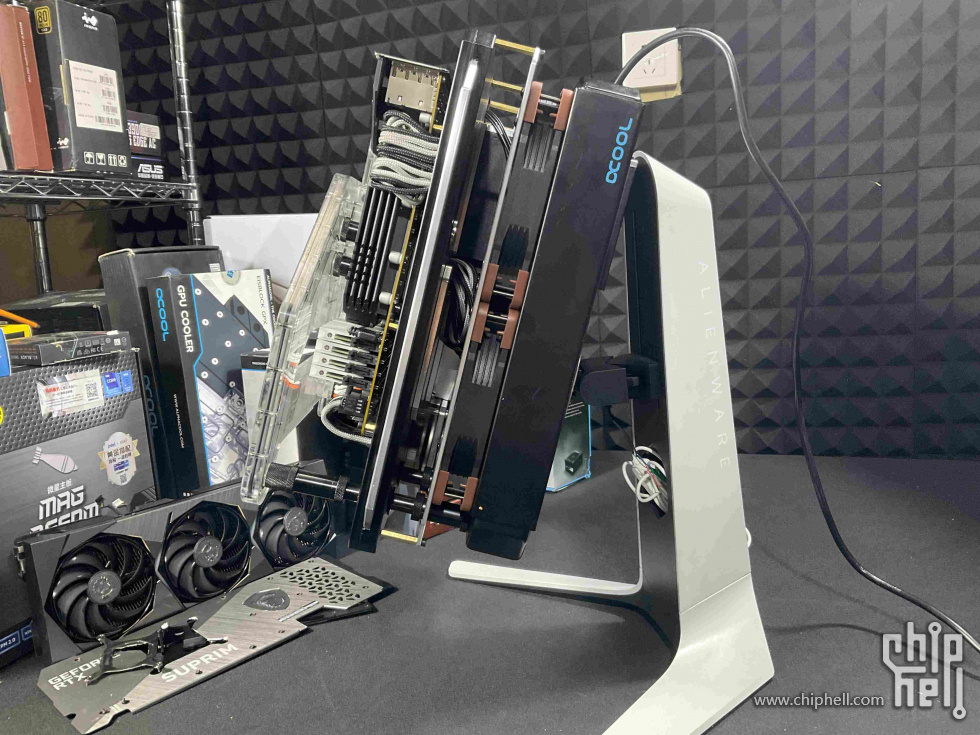

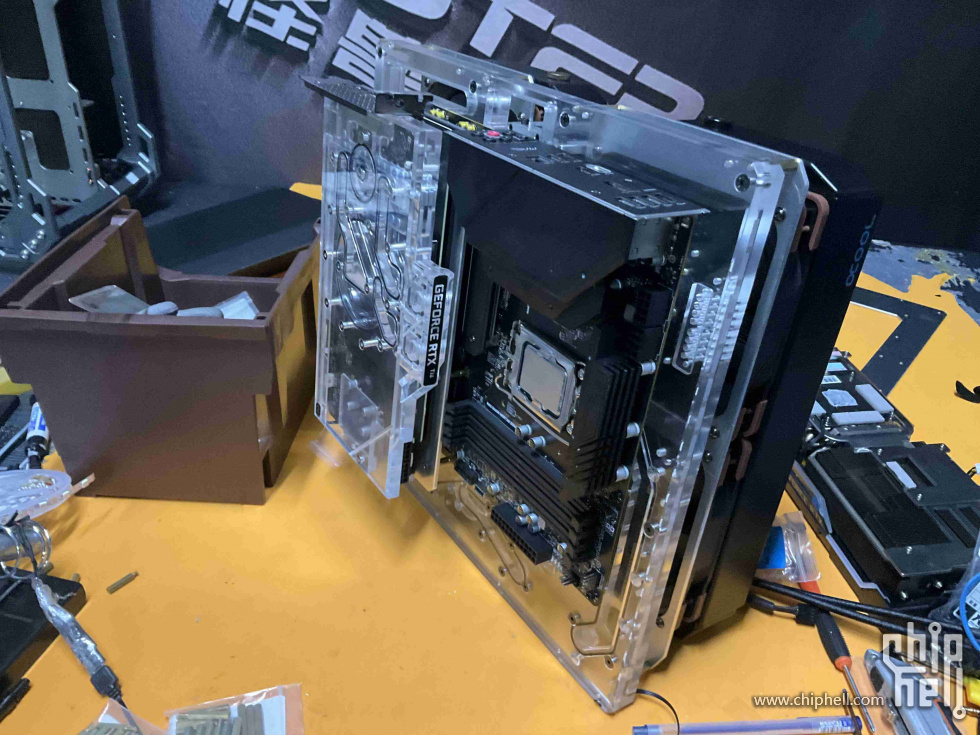

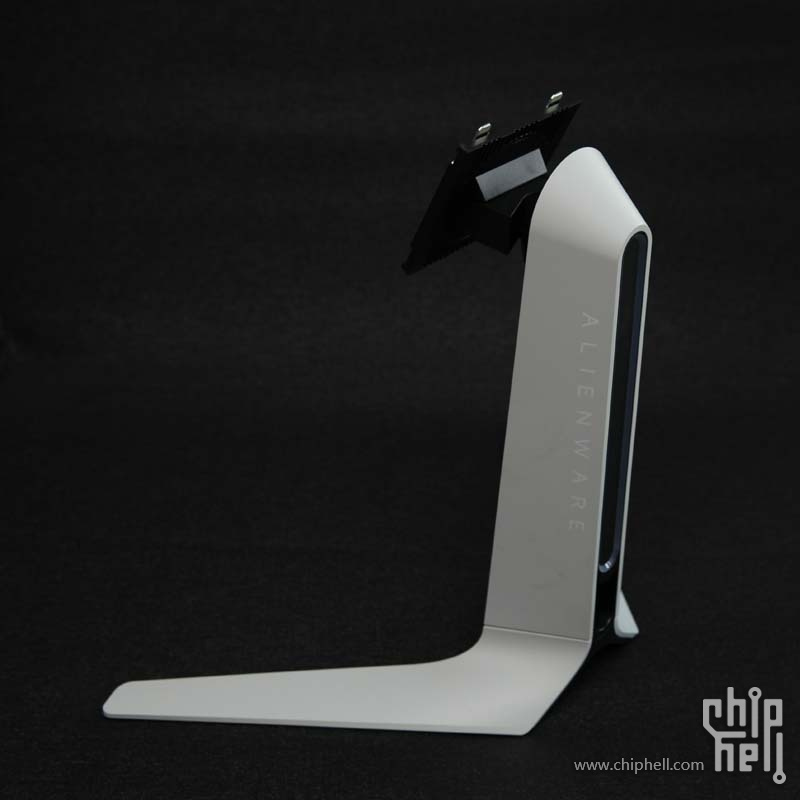

【-11月份】 开始设计方案图纸；并开始第一次打样制作；也组装起来看了整体效果；特意也选配了显示器支架
V1版本结束后发现走线及各细节问题；果断直接上V2版本；继续折腾整改
【-12月份至现在 这期间也经历过变‘羊’；导致过程比较缓慢】

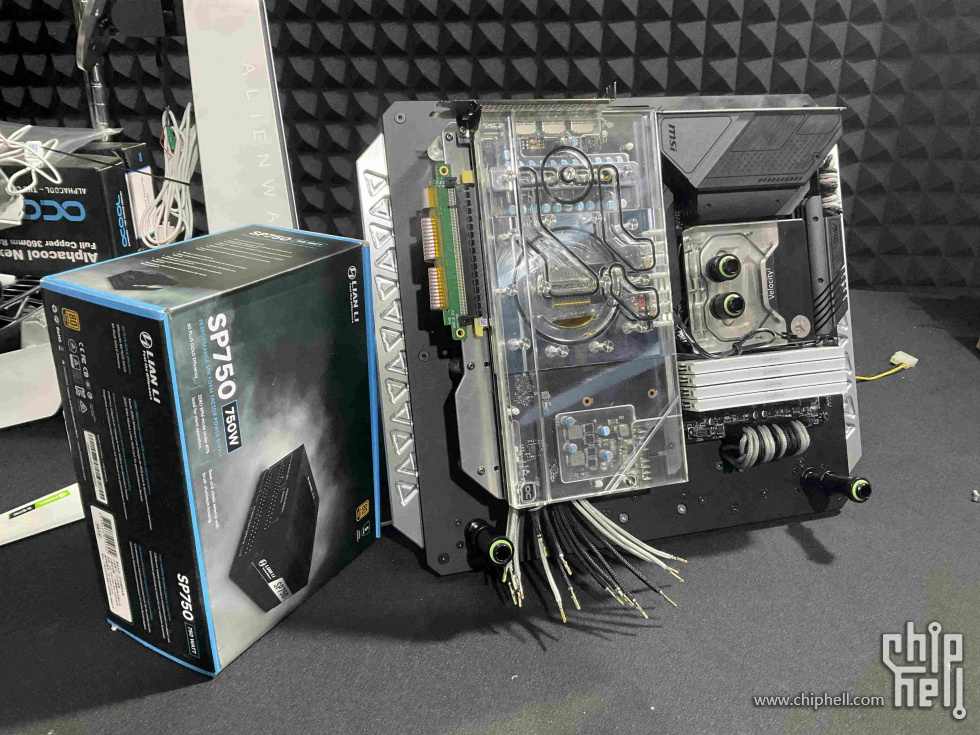

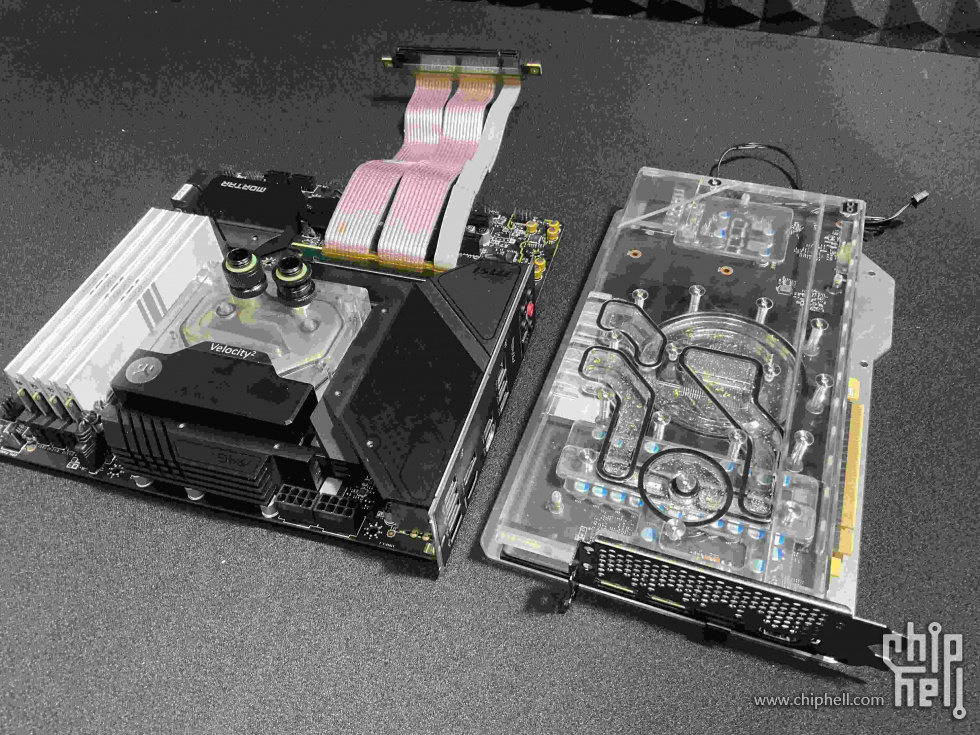

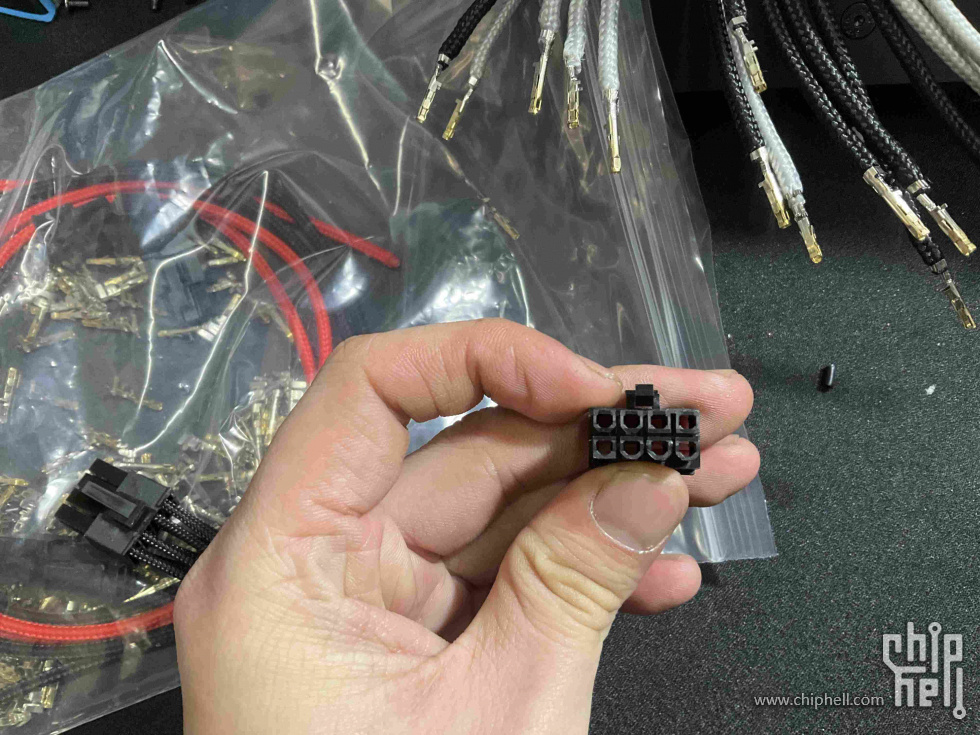

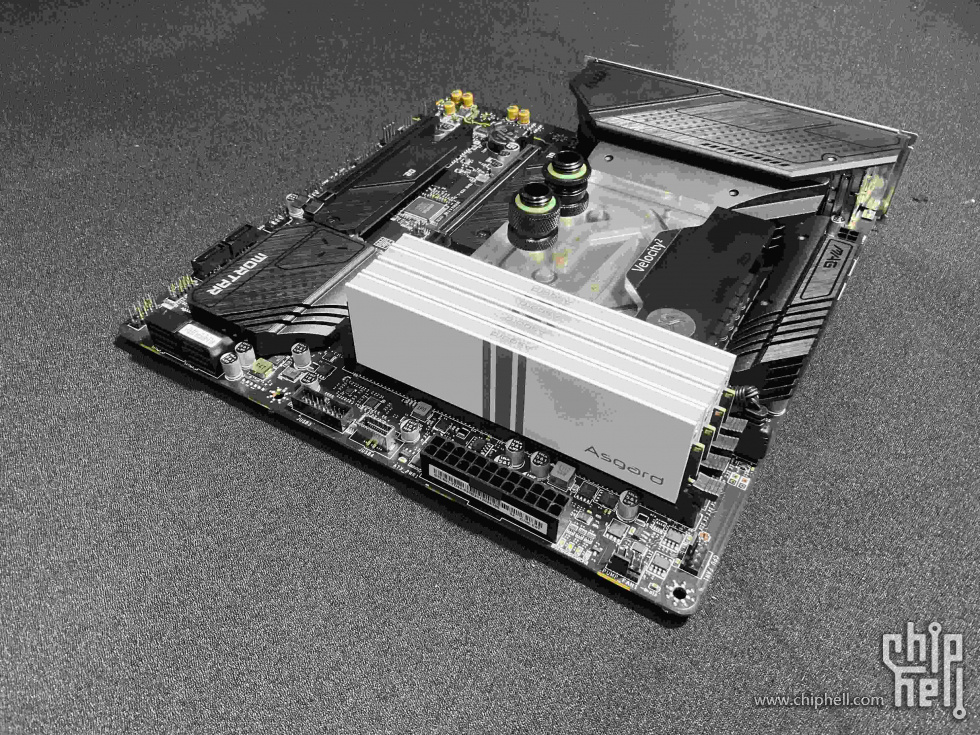

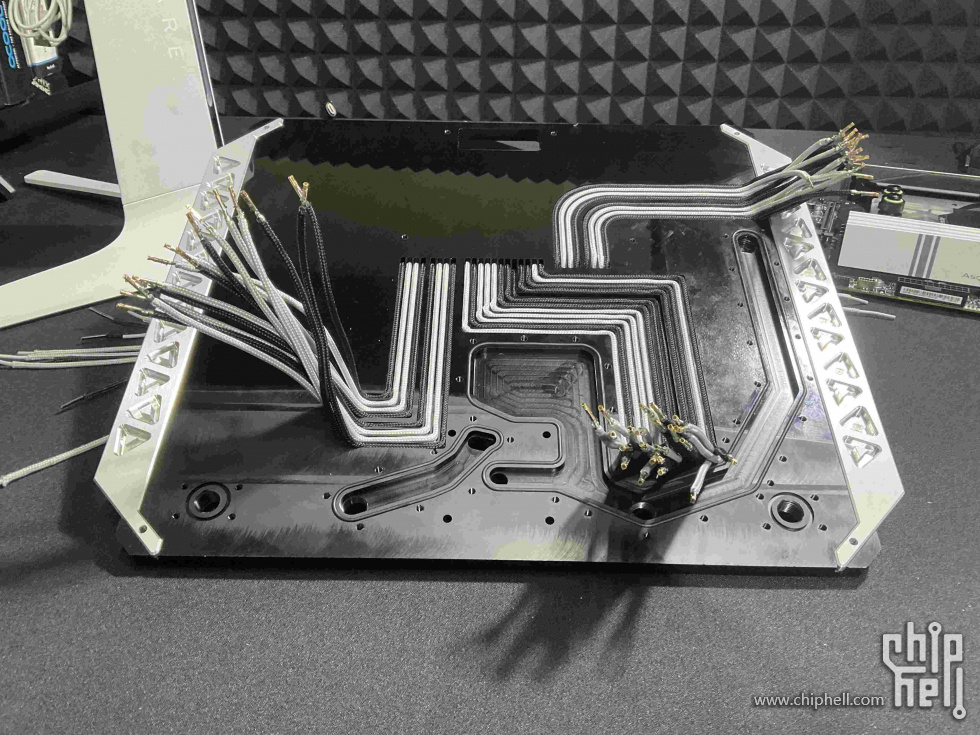

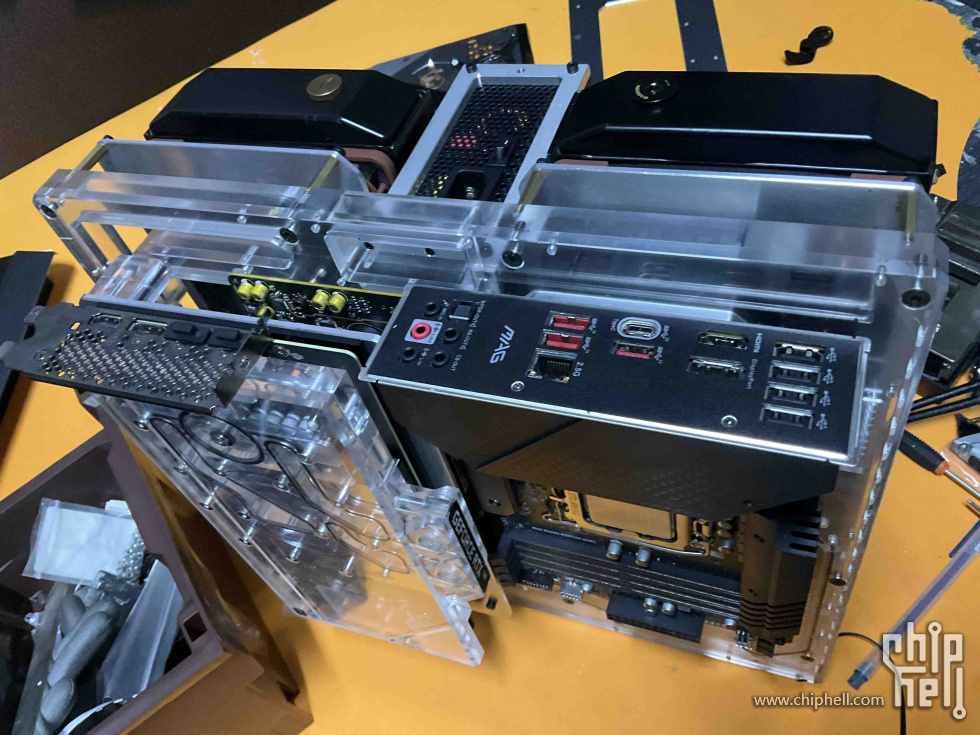

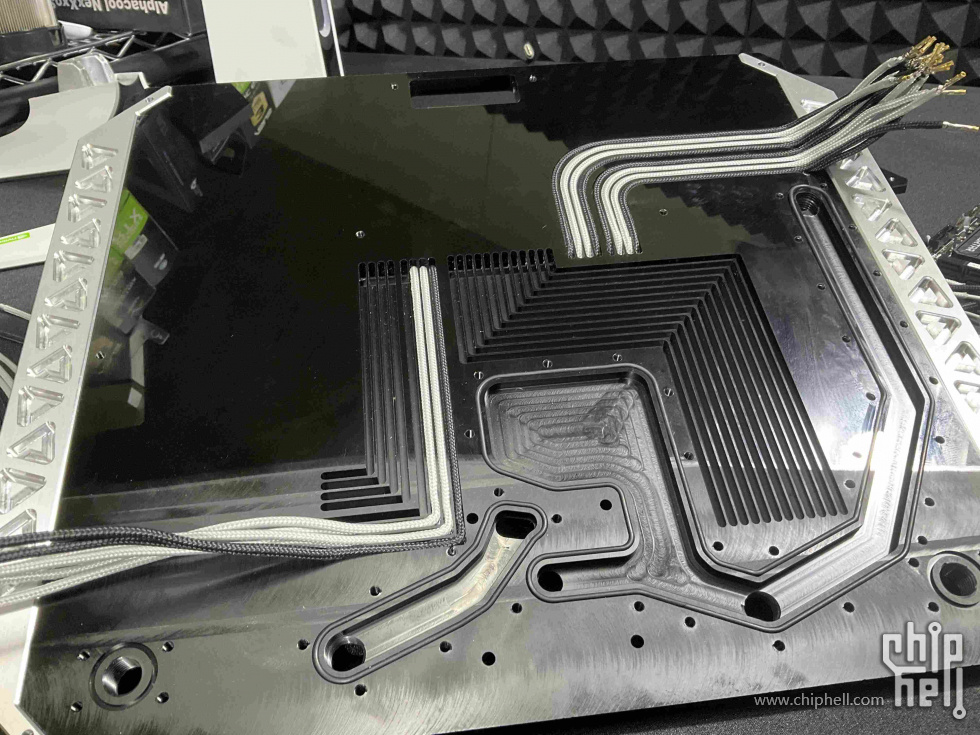

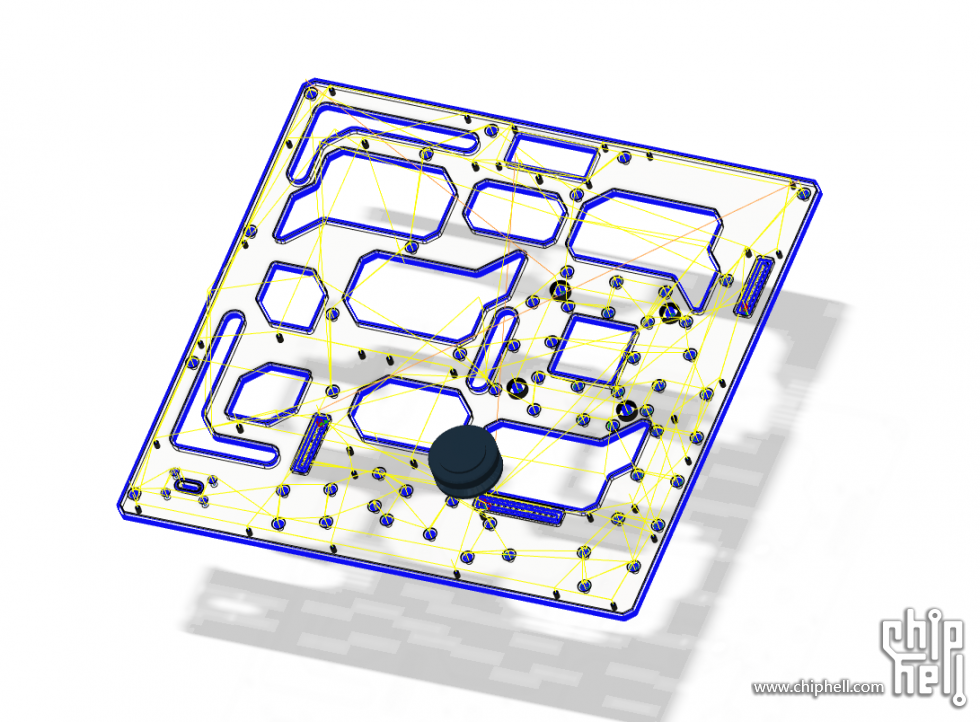

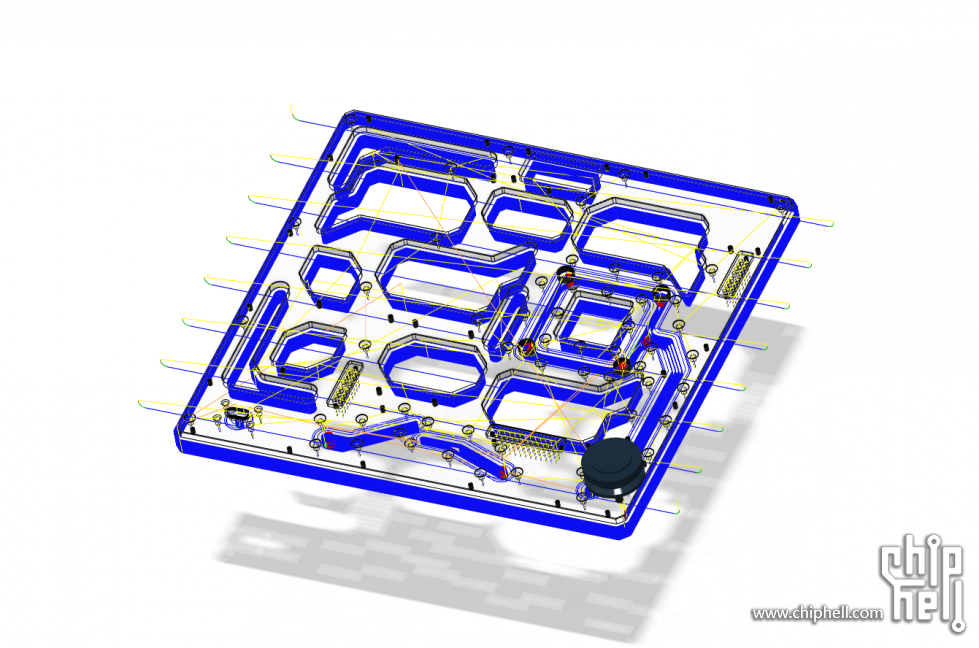

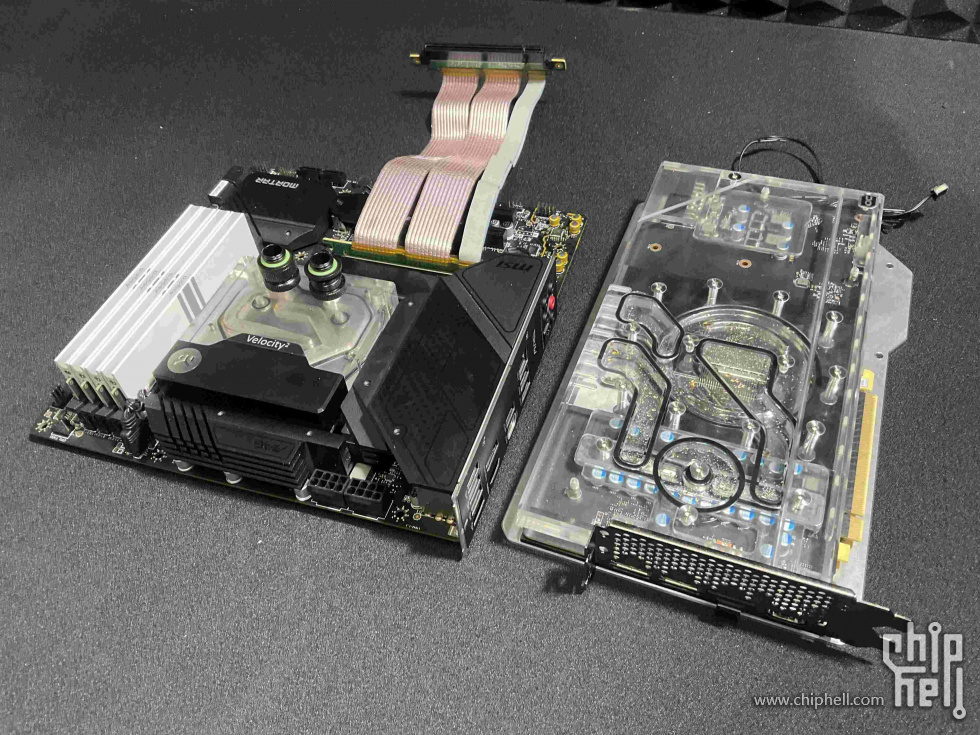

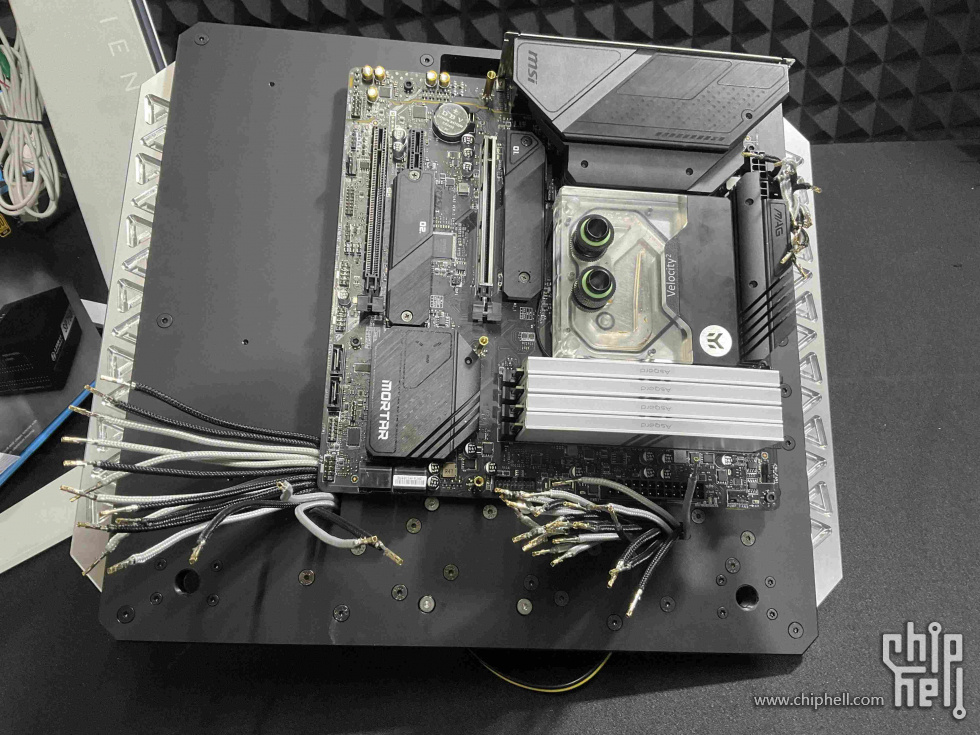

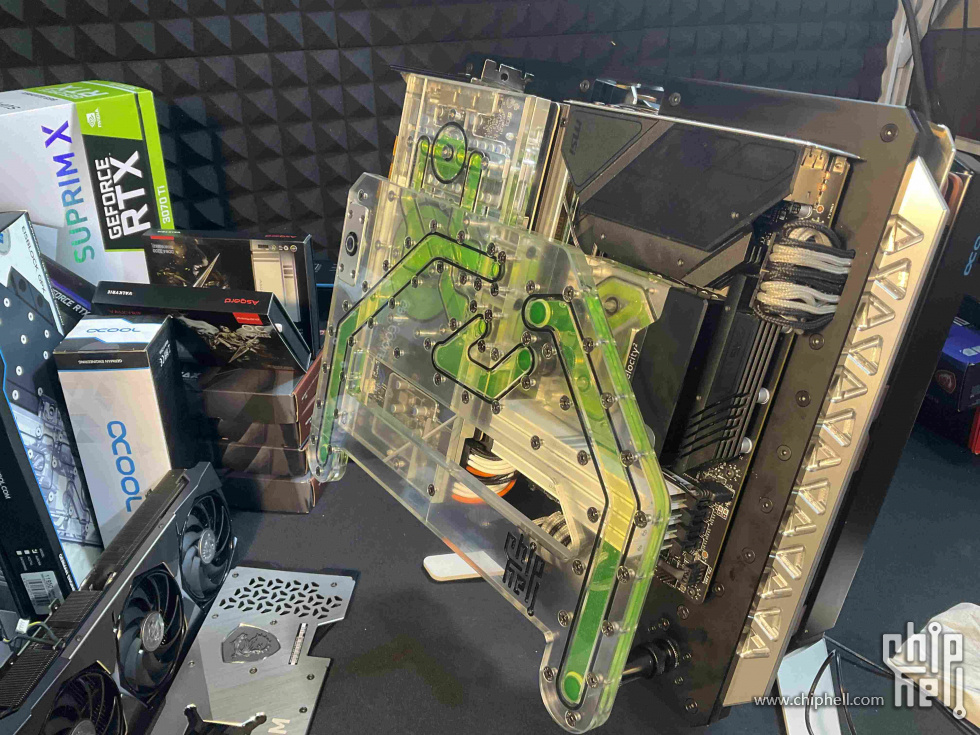

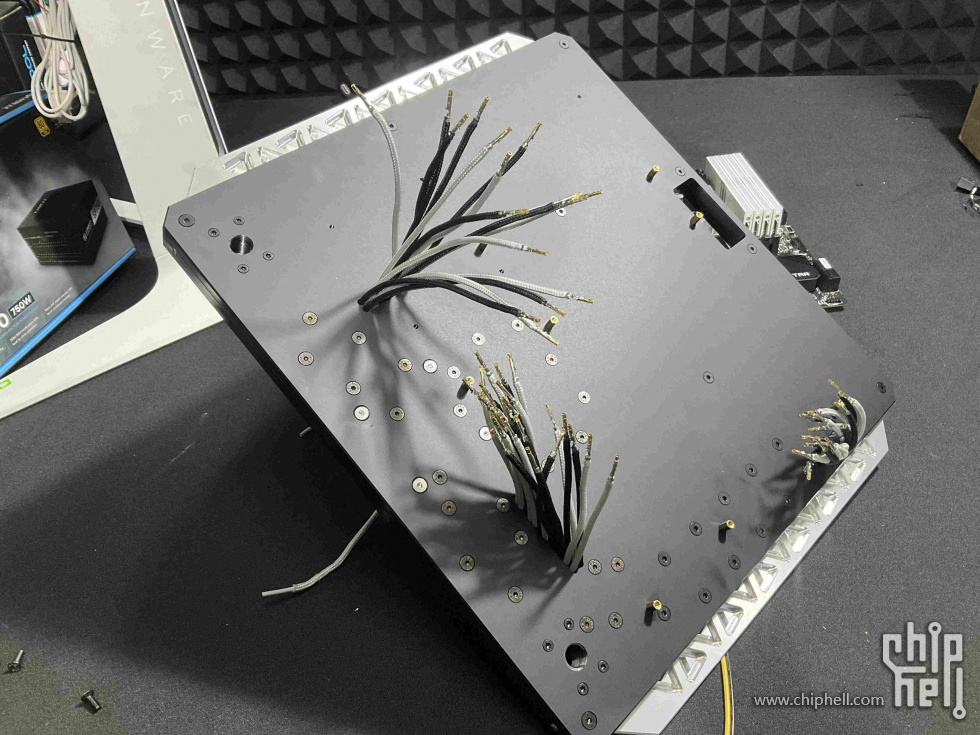

【V2版本整体设计完成；接下来就直接上机加工 看效果咯】 黑色磨砂亚克力背部效果；还是很满意 整体都是CNC来加工；对于边角处理也不含糊了 正面效果；不过表面还没进行擦拭清洁 光射下的表面效果 接下来就是最头疼最耗费人工的时间到了——内部走包网线 一步两步 慢慢走 基本差不多了 内侧走好并且组装起来还要最关键的 水道密封性检测；不过庆幸的是一次性成功 接下来就是已经组装了 主板+CPU+冷头+内存条+固态硬盘 一起组装好 效果 上水道板固定好后；组装开始做定制线接头 一看这接头 如何定义接线；不过还好；有图纸；按照图纸是来做线头插线 按照对应电源定义来处理
DIY 整套工具也必不可少 包网线专用切割包网工具 定制线专用拨线钳
美国ToughBuilt匣式装填式美工刀

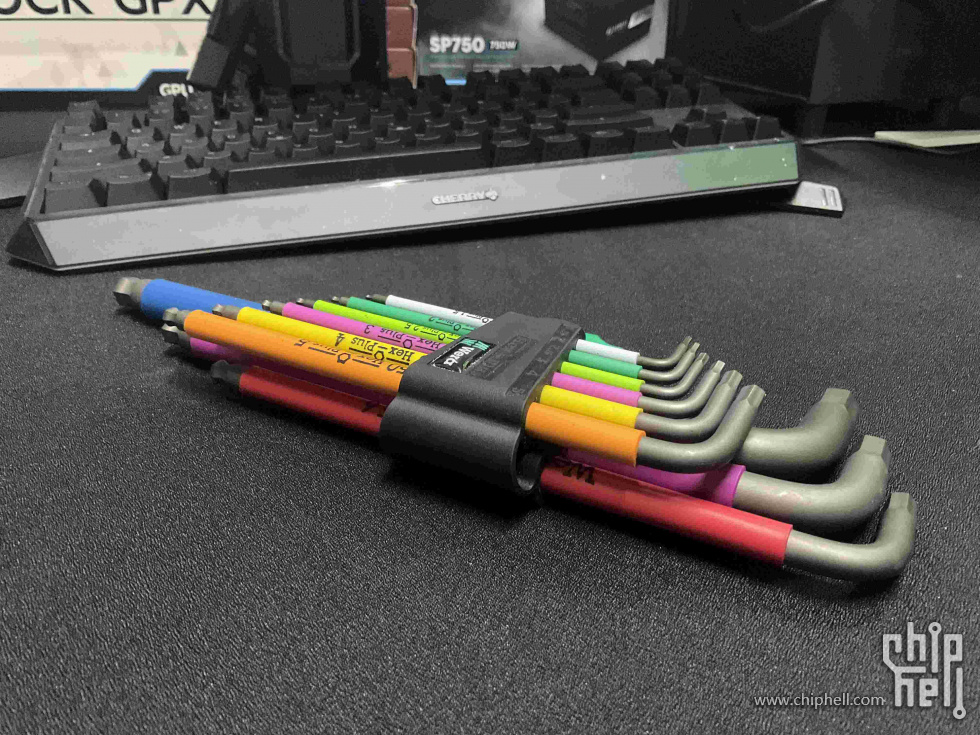

德国wera维拉 内六角套装 Bosch Go2 【包网定制线走水道版中间方案；好看不好装；从走线到接线做线整整耗费一整天时间来完成】
剩余显卡定制线还未完成

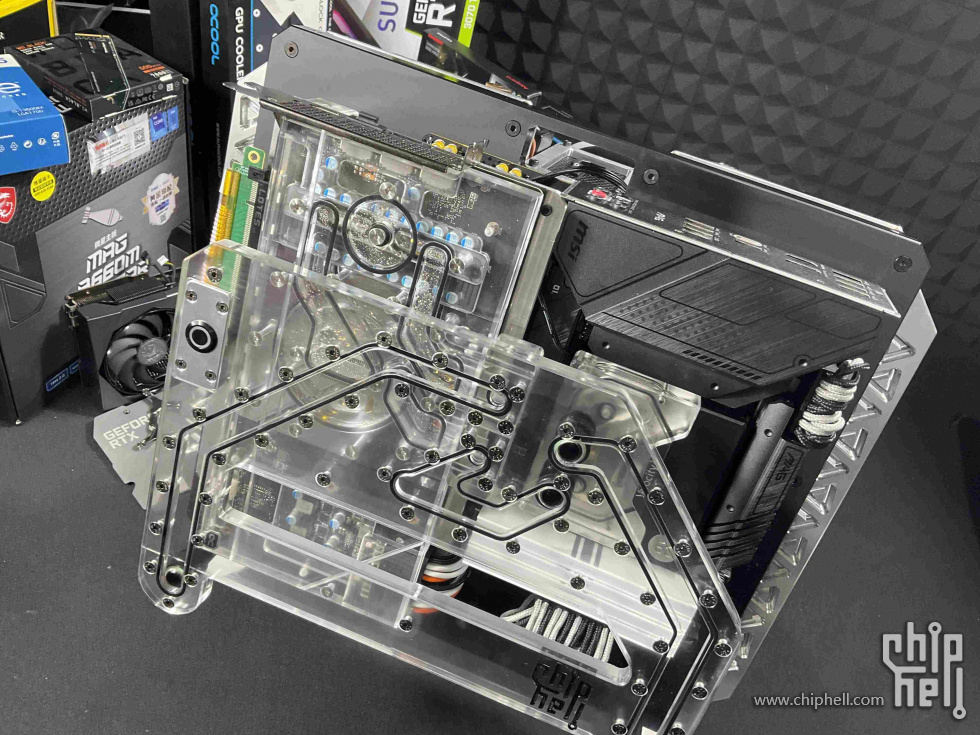

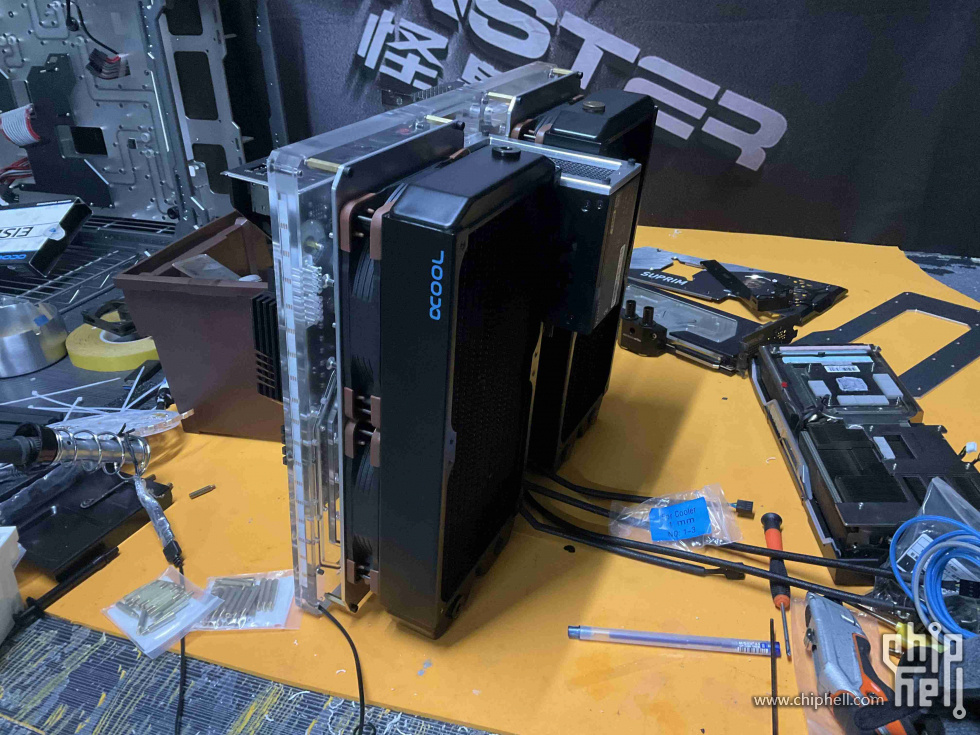

安装前置水道版：一共打样匹配尺寸了3次 采用的是双280冷排【欧酷45mm】；为了兼容整体迷你版尺寸；不得放弃360冷排方式；并且SFX电源放置正中间背部来填补空缺；也利用了整体空间；D5水泵【Larrow 】设计在最底部；整体注水方式在冷排顶部进行加水；冷排也采用四孔对插模式连接。
【顶部】
【左侧】
【前侧】

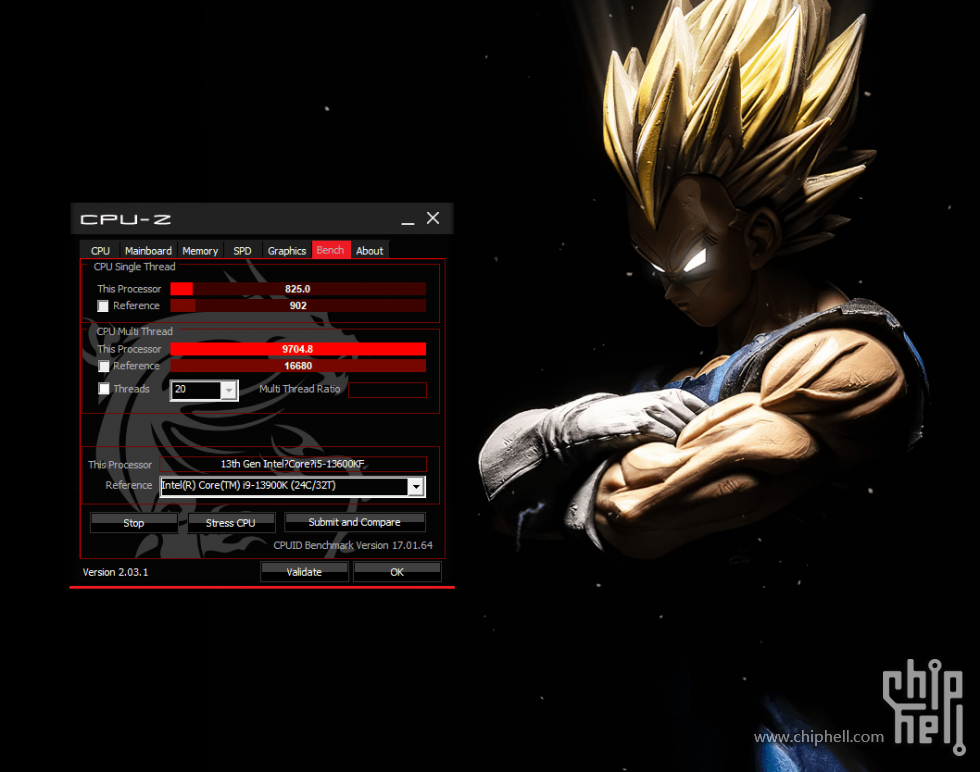

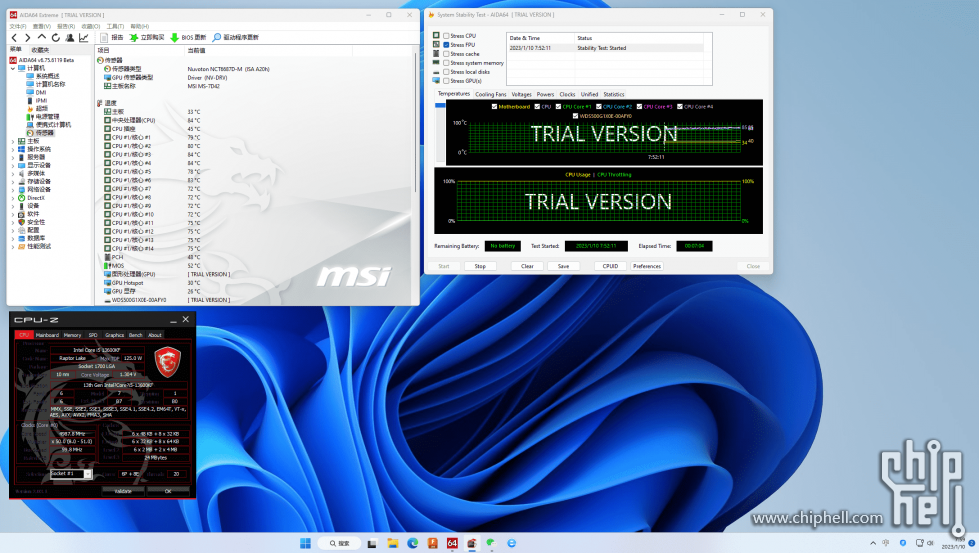

压力测试结果如下： V2版本更换7921硅脂 降低小10度 【大核5.1g 小核 4.0g FPU 大核温度在75-80度左右 小核温度在70度左右】
【R23过测】

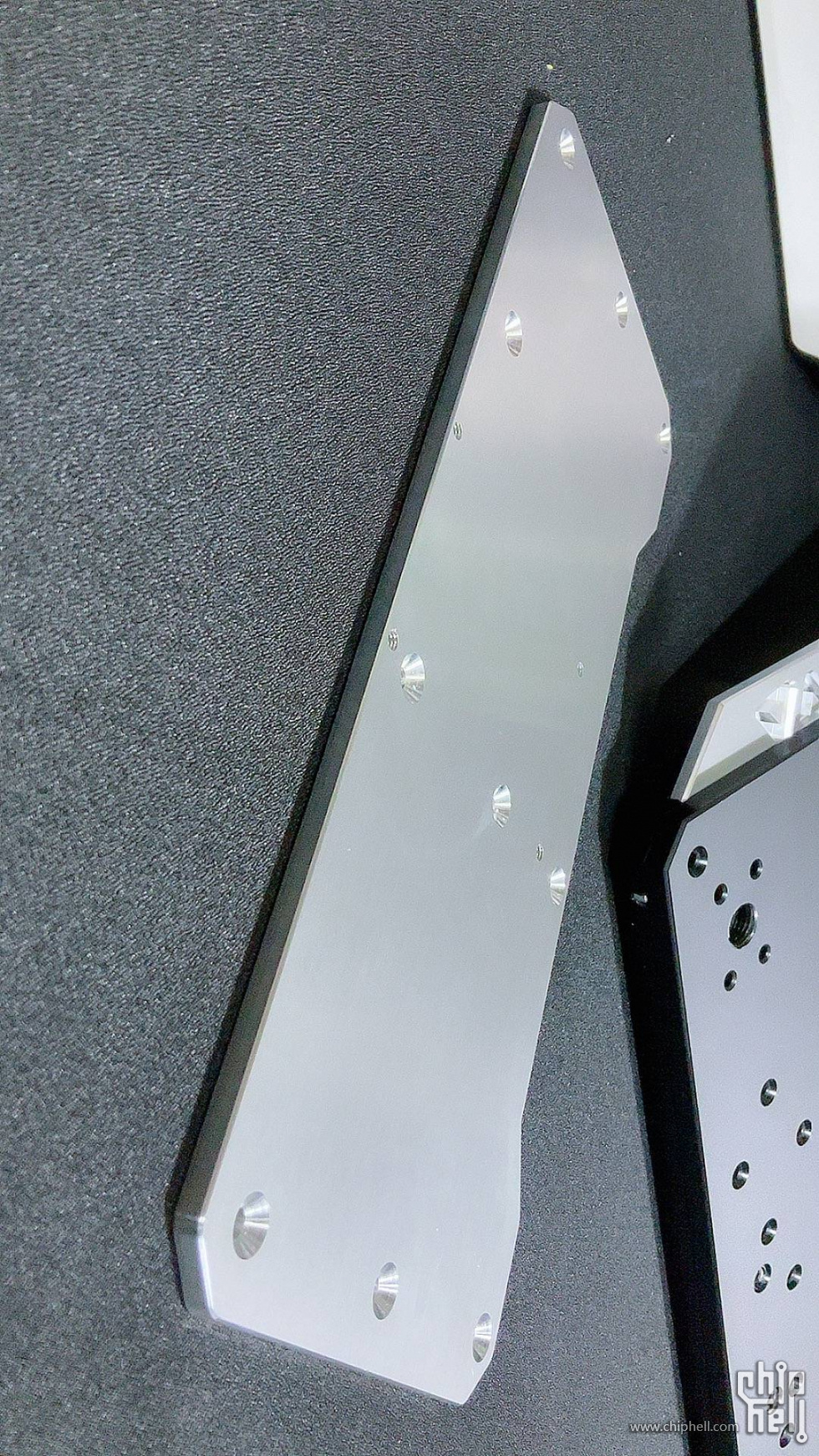

【正面设计左右合金装饰支架；便于宽度效果】

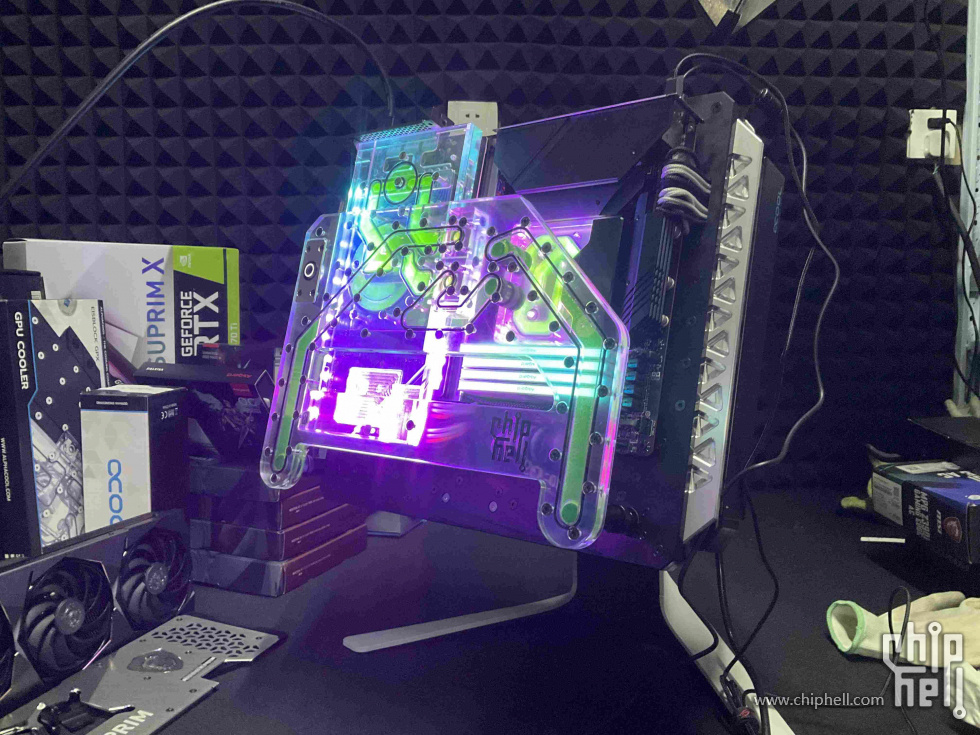

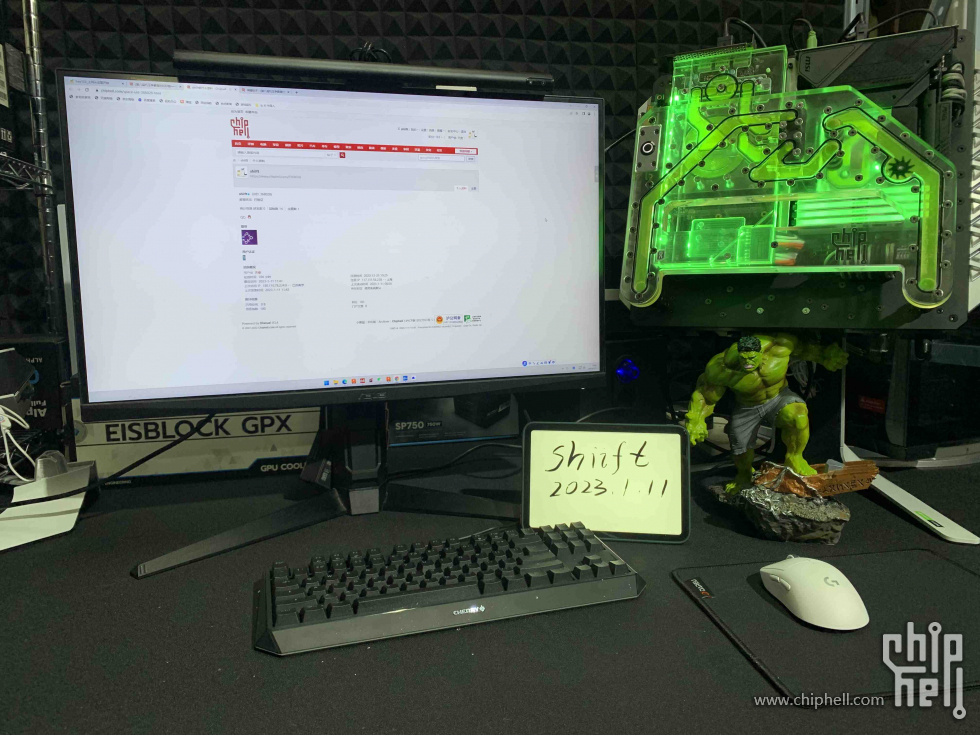

【这个角度蛮喜欢】

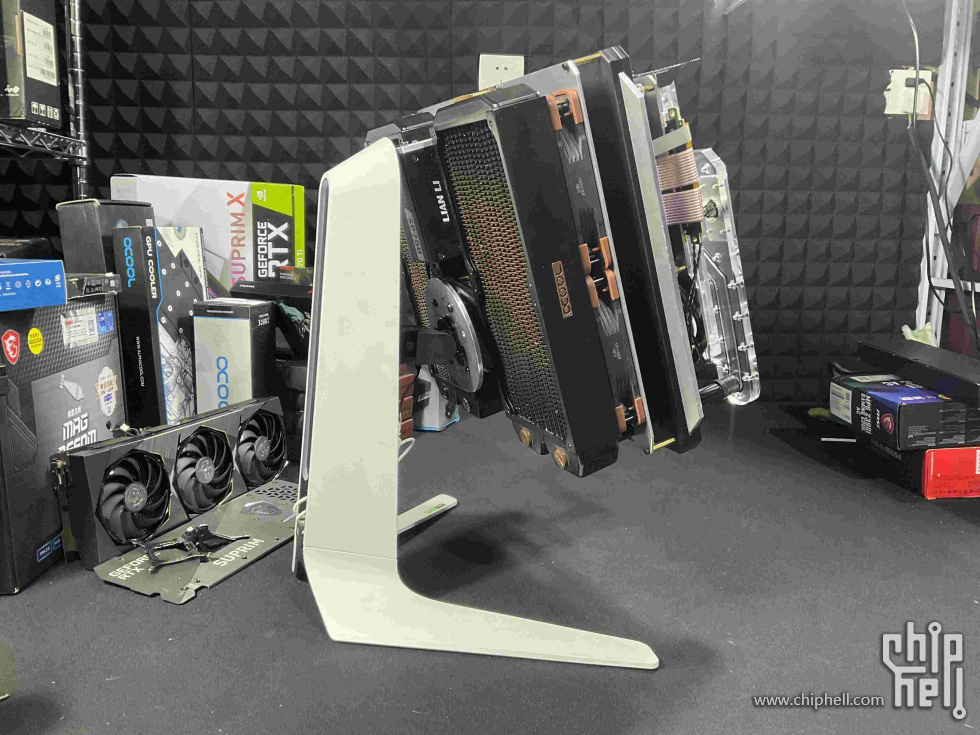

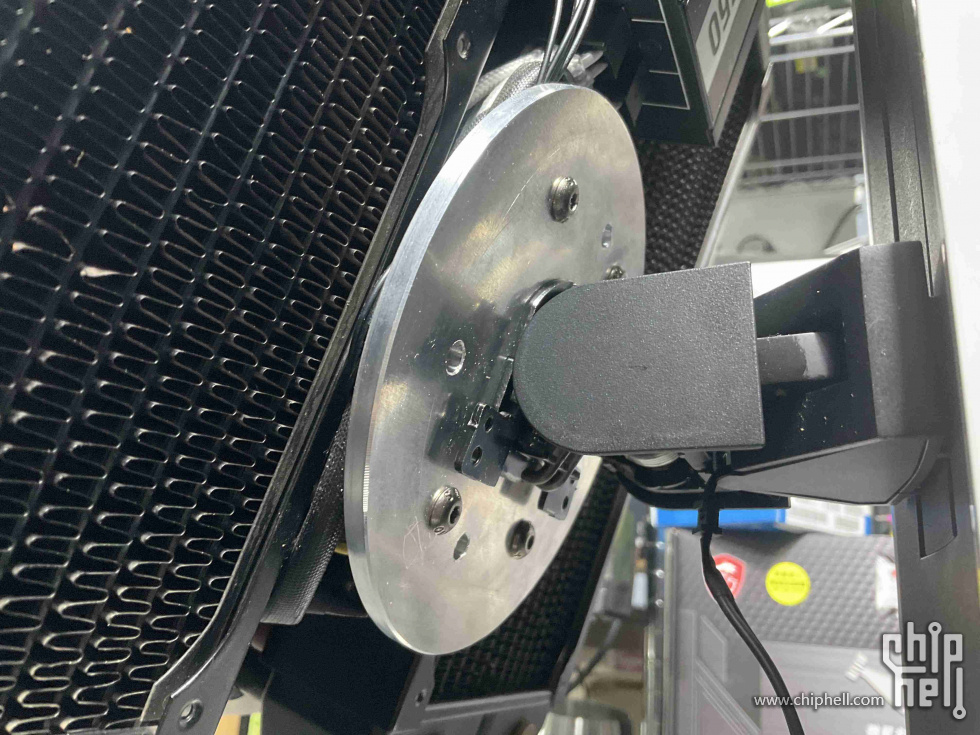

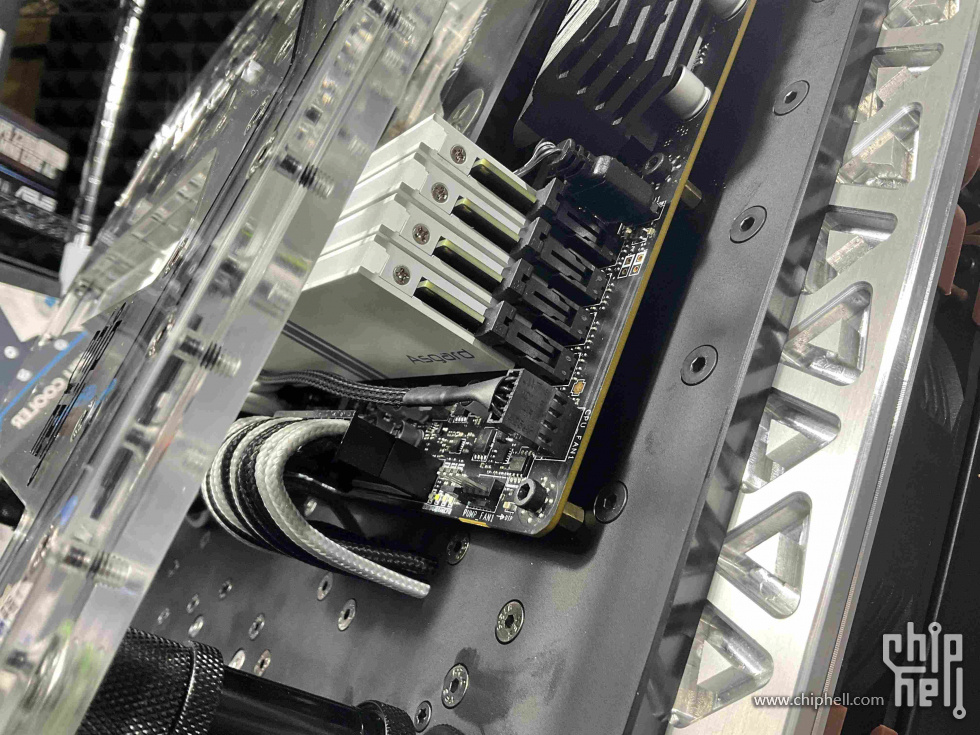

【左侧也能突出外星人显示器支架】 【内存条位置】
【前置水道版水路链接】
【微星3070tix 显卡】【英特尔 i5-13600kf】

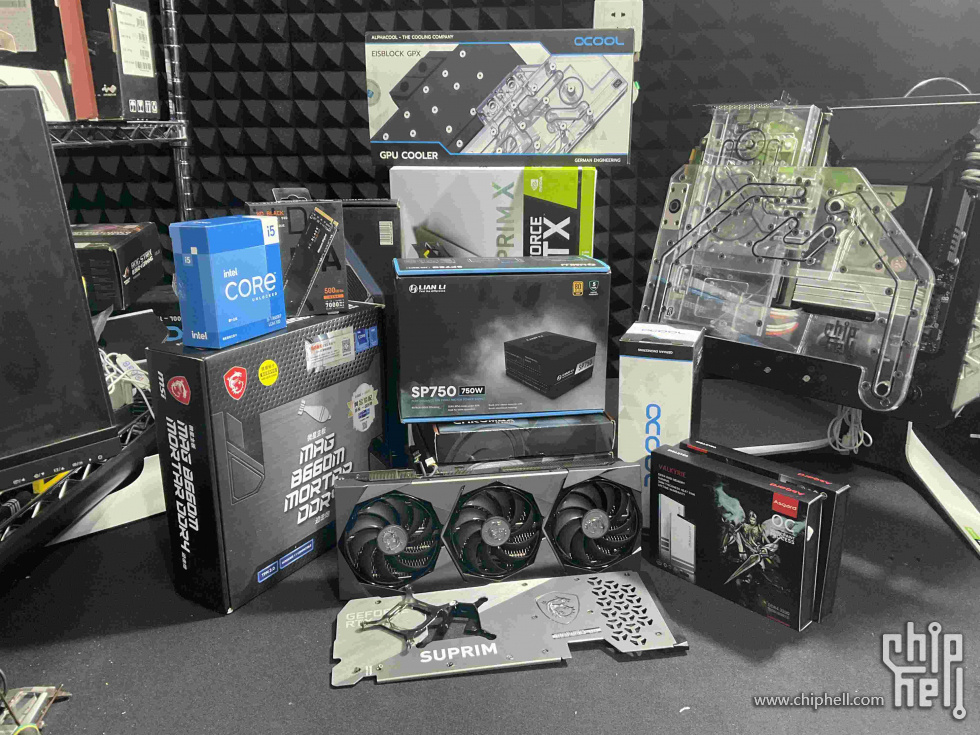

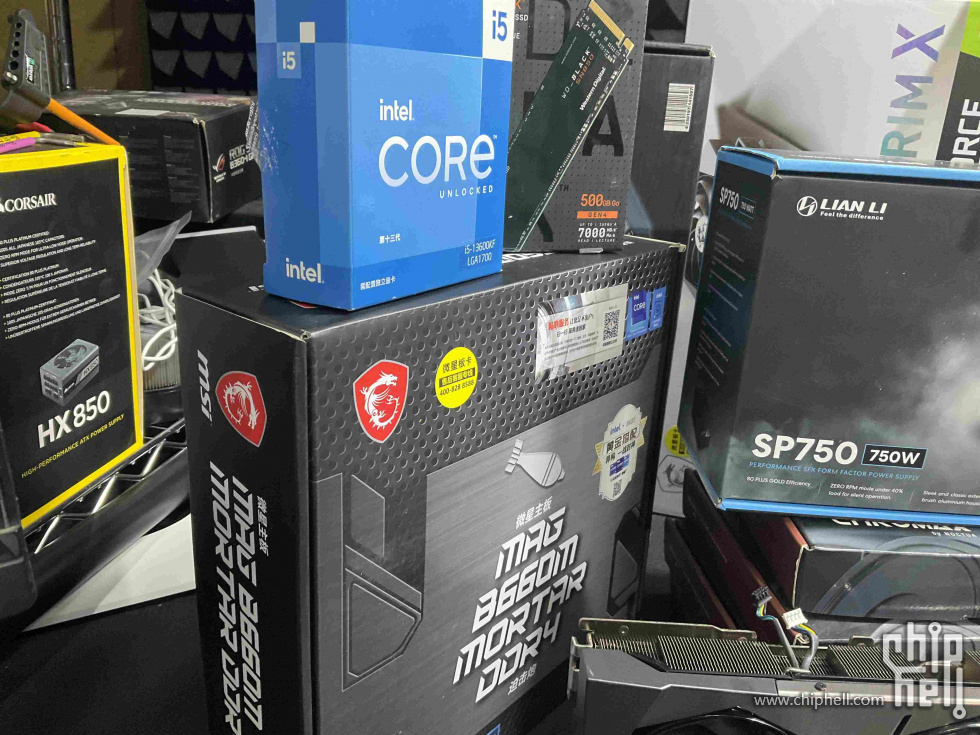

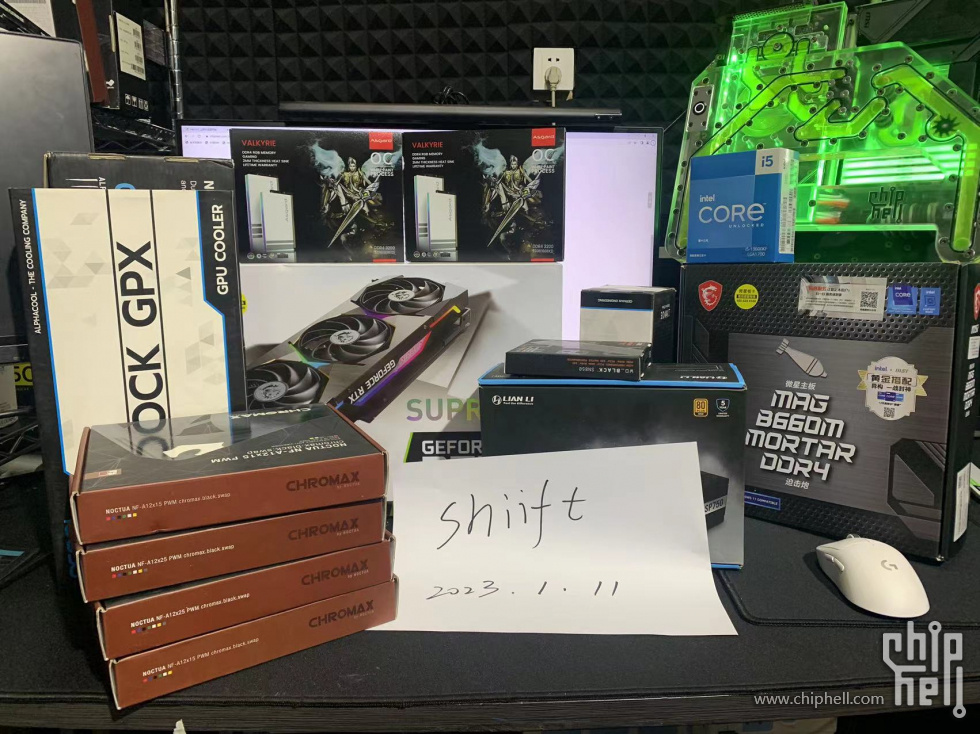

【全家福】

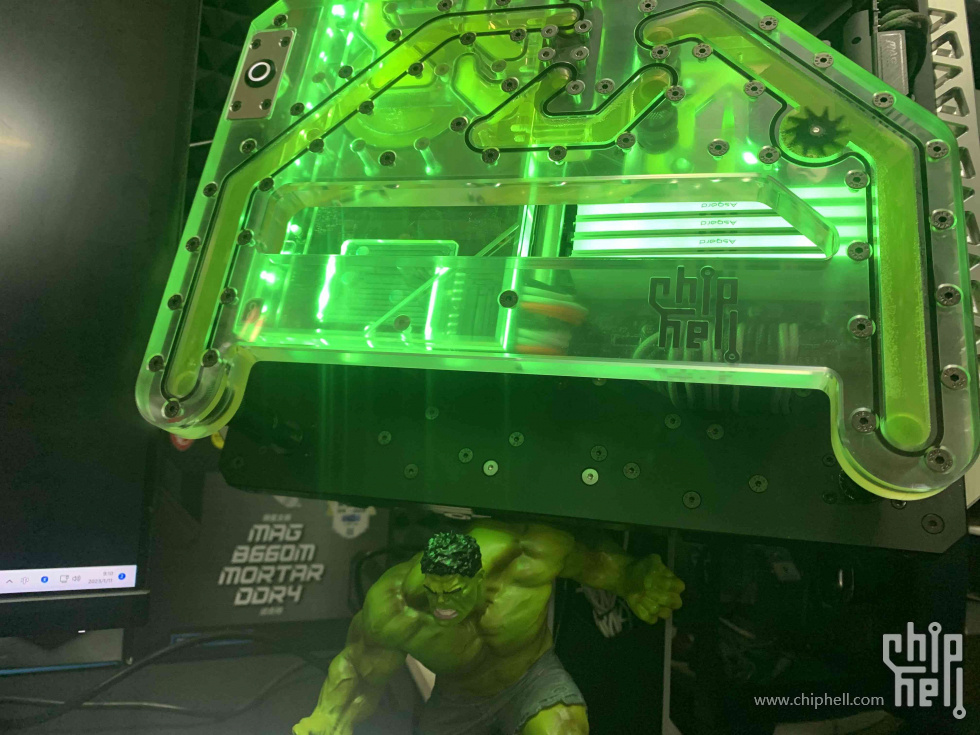

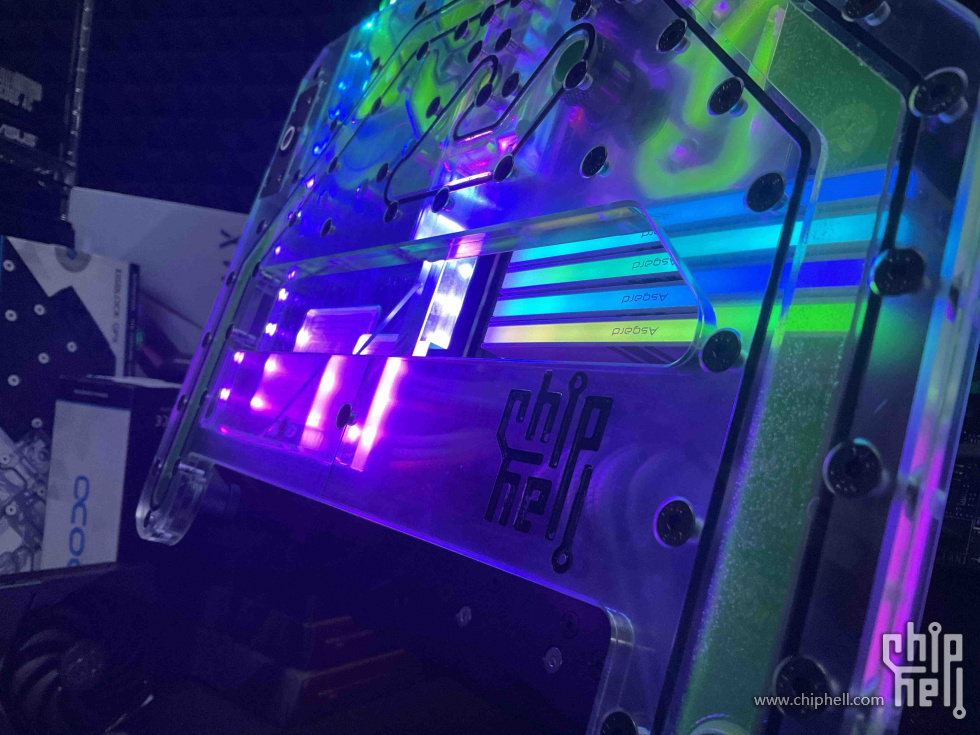

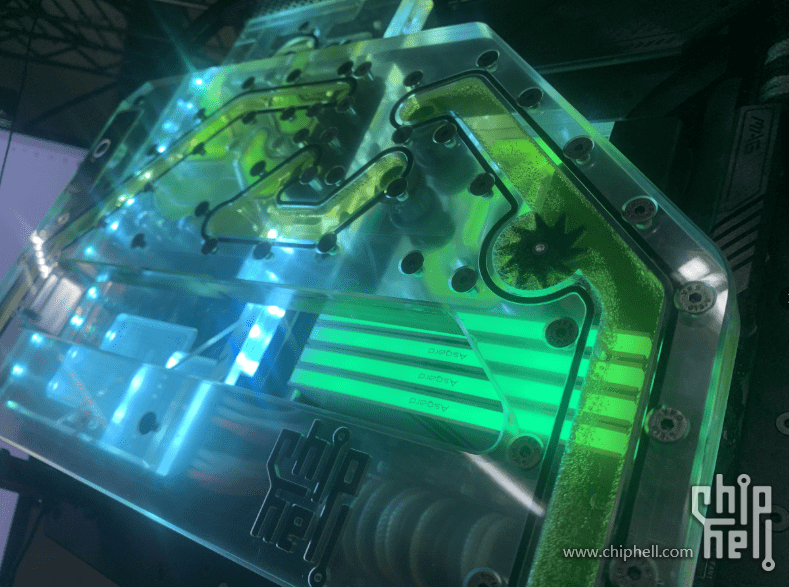

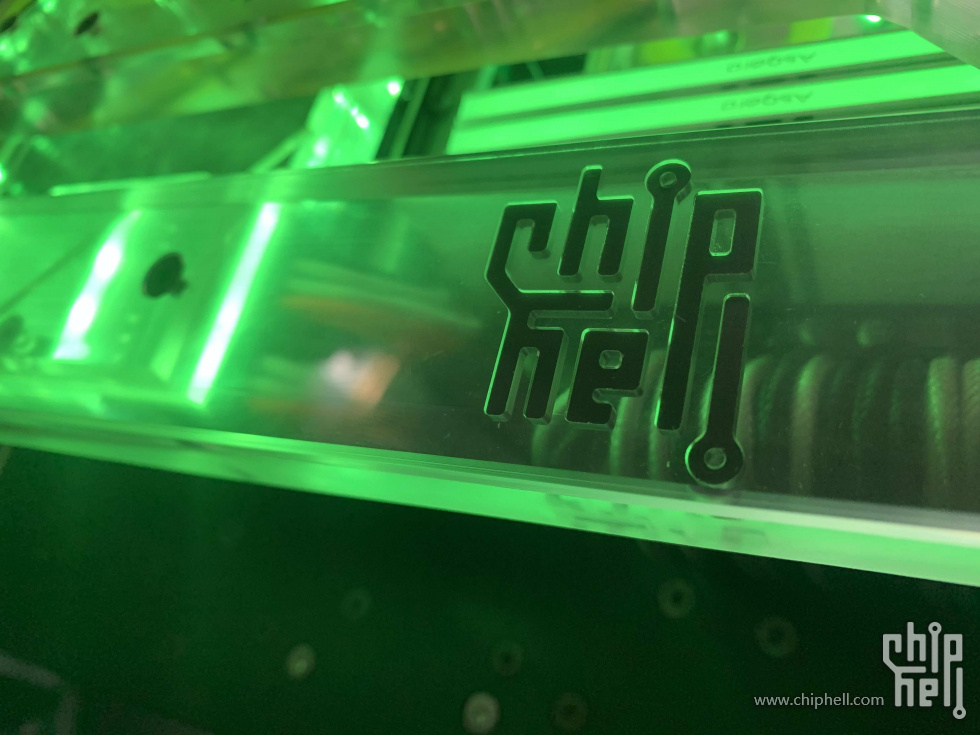

【V2 版本】 -嵌入式logo CNC logo标 夹在水道版中间 -前置水道版，水路新增流速叶轮
整体配置如下：
1】CPU : Intel Core i5-13600KF

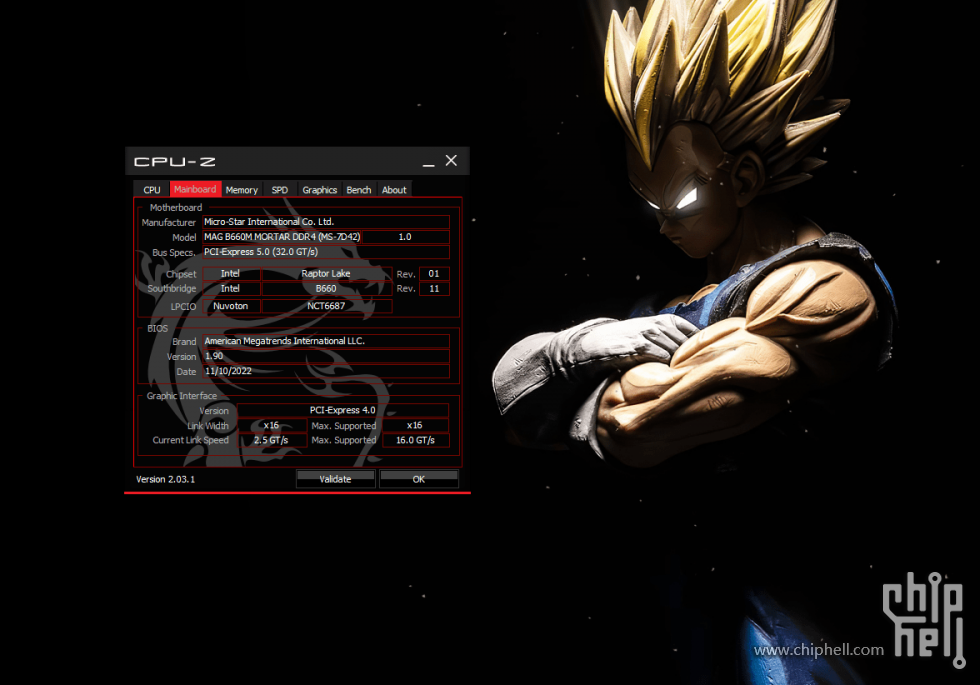

2】主板：MSI B660M MORTAR DDR4

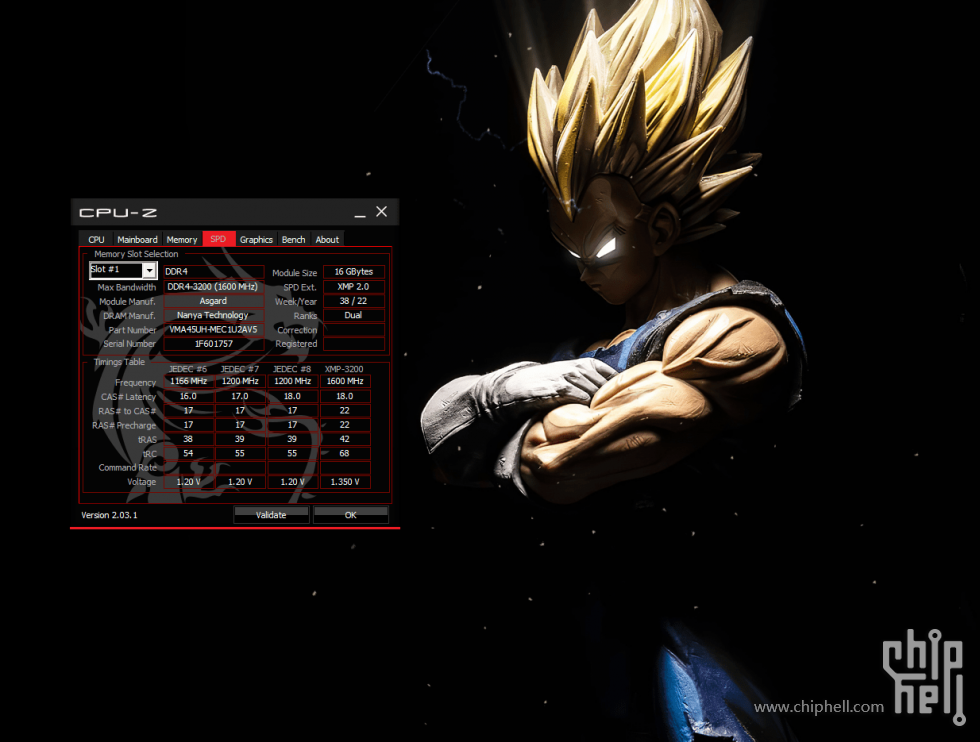

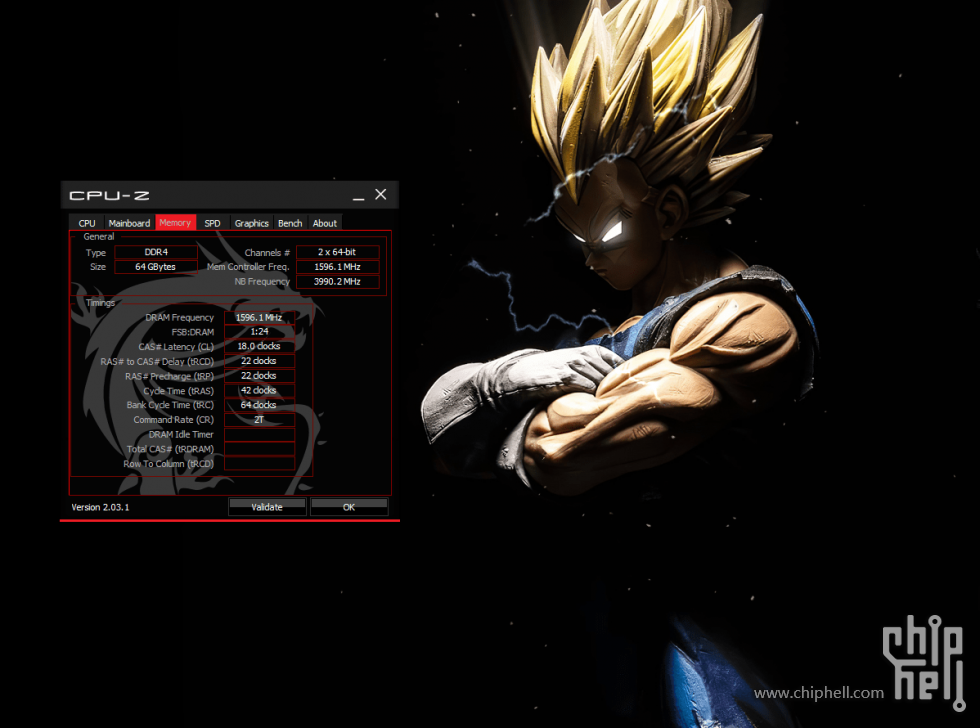

3】内存：Asgard 女武神系列 DDR4 3200 16G×4 64G

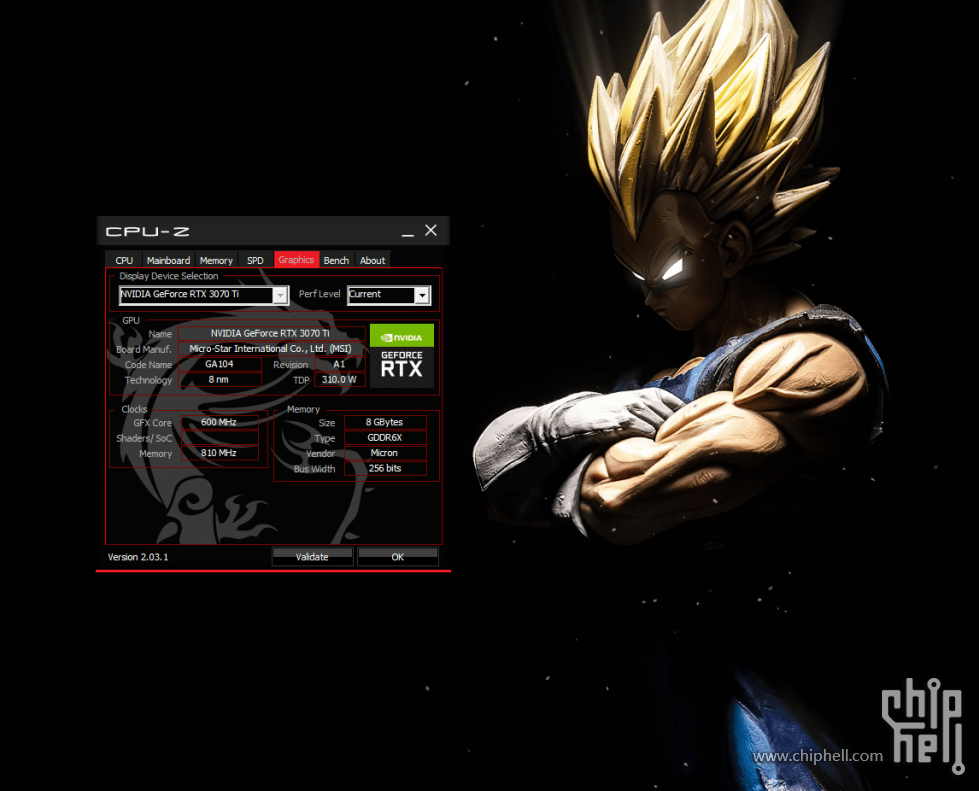

4】显卡：MSI GeForce RTX 3070 Ti SUPRIM X 8G
5】硬盘：SN 850 500G
6】电源：LIANLI SP750 sfx
7】 CPU冷头：EK-Quantum Velocity²
8】显卡冷头：Alphacool MSI 3070ti x
9】散热器：Alphacool NexXxoS XT45 280 2pcs
10】风扇：NF-A14 industrialPPC- 3000 PWM × 4pcs
11】水泵：larrow D5
12】机箱：分体水冷机箱【显示器款】定制款
整体为双水道板夹汉堡方式；整体黑色磨砂水道板为主体，背侧为散热器直连；前侧硬件，再加上前置集成水路模式；简易又不简单主板前侧为全覆盖水路方式；整体尺寸控制在410mm×345mm【高度整体可以随意调节】；整体效果满意；在单D5水泵的推力下；靠新的结构推动整个水路；流速非常快 非专业拍摄；所以拍摄的实际效果；见谅
|
310112100042806
发表于 2022-11-20 20:03
感谢
实现了我的想法，机箱上搞个vesa转接板，直接上显示器直接，机箱就不占桌面位置了
