家里有一堆12v的服务器电源，有简单办法改成大4p输出么

soonco

1. 如题，家里有一堆csps 12v的电源，改了3.5直接输出给3.5移动硬盘、电视盒子等设备供电
2. 最近搞了几个服务器拆机硬盘笼子，大4p（12v + 5V）供电的，目前是200w的1u电源供电的，感觉十分浪费（3.3v、12v、vsb都用不上）
3. 看了几个csps转atx的视频，自己搞一下也不便宜，所以想是否有办法直接搞个12v降5v的方案给硬盘笼子供电
4. 马云家和马云家二手有很多12v降5v的现成小板卖，也挺便宜，是否可以搞个 12v（直接引线）+ 5v（通过降压板引线）的大4p输出给笼子？

ycc1219

完全没问题。本身atx电源的5V也是12V压降来的。
主要是要找靠谱的板子，别烧硬盘。。

hapshon

自己做一个，咸鱼上有卖PW22的模块的，很简单，只要在trim和sgnd之间跳一颗2.7k的电阻就得到5v，自己加点电容

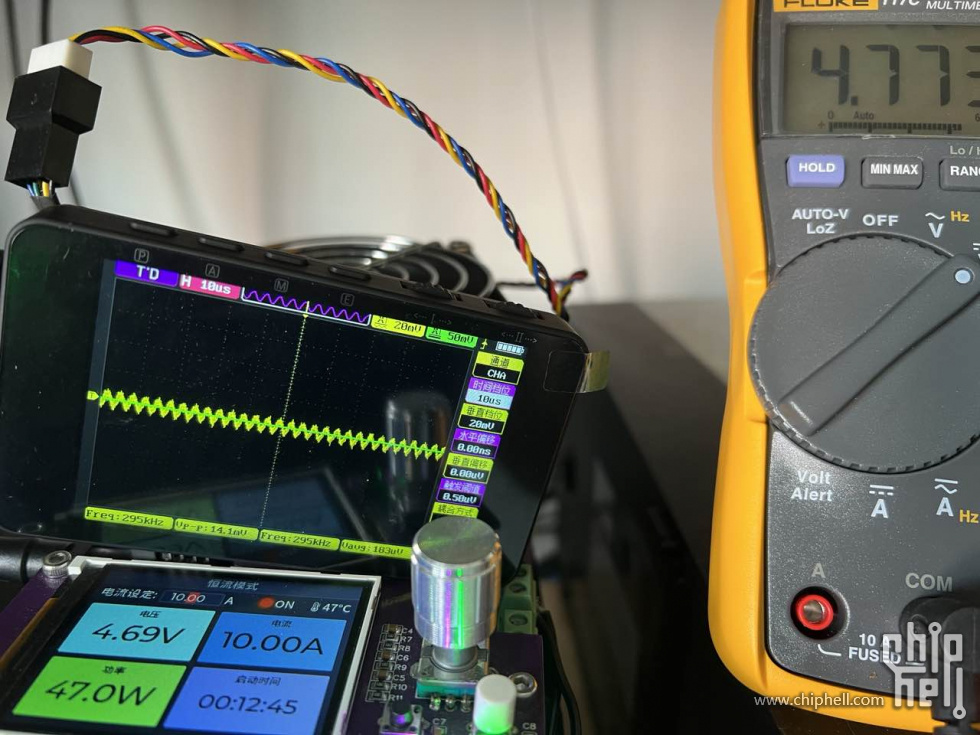

10A负载测了5v纹不到15mV，我这个线长，线阻又高实际应该是4.9x v

zbadomdek

风扇吵不

soonco

zbadomdek 发表于 2022-11-21 19:33
风扇吵不

750w电源300~400w负载时完全不吵

soonco

hapshon 发表于 2022-11-21 16:57
自己做一个，咸鱼上有卖PW22的模块的，很简单，只要在trim和sgnd之间跳一颗2.7k的电阻就得到5v，自己加点电 ...

求个开源的板子图纸
PS：pw22有推荐么，听说华为的挺热待机功耗高

hapshon

soonco 发表于 2022-11-22 04:37
求个开源的板子图纸
PS：pw22有推荐么，听说华为的挺热待机功耗高

立创开源直接搜PW22，负载低不热，

xiaoyang

hapshon 发表于 2022-11-21 16:57
自己做一个，咸鱼上有卖PW22的模块的，很简单，只要在trim和sgnd之间跳一颗2.7k的电阻就得到5v，自己加点电 ...

这个示波器是哪了买的，简易的吗？还有那个电压、电流、功率显示的也分享一下购买途径，谢谢！

xustrive

都啥牌子的服务器电源亚

hapshon

xiaoyang 发表于 2022-11-22 11:00
这个示波器是哪了买的，简易的吗？还有那个电压、电流、功率显示的也分享一下购买途径，谢谢！
...

淘宝搜 原子正点。那个是负载仪，简易的。立创有制作方法，直接搜，丰俭由人，不差钱可以上个好的，咸鱼也一堆。

soonco

hapshon 发表于 2022-11-22 16:05
淘宝搜 原子正点。那个是负载仪，简易的。立创有制作方法，直接搜，丰俭由人，不差钱可以上个好的，咸鱼 ...

多谢.我也很想问呢,折腾电源必备产品

soonco

xustrive 发表于 2022-11-22 13:11
都啥牌子的服务器电源亚

可选方案可太多了,现在惠普750w的很便宜可以考虑

soonco

hapshon 发表于 2022-11-22 10:55
立创开源直接搜PW22，负载低不热，

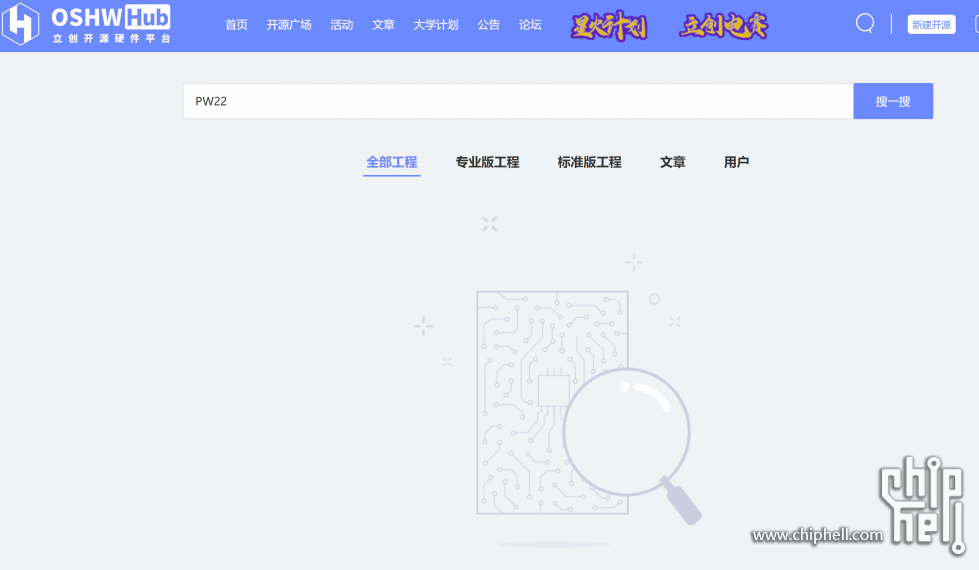

没搜到,再求一下关键词

crcrane

这样折腾下来，转接板和线材的成本超过电源。

hapshon

soonco 发表于 2022-11-22 16:48
没搜到,再求一下关键词

晚上我发你吧，搞的太烂，没好意思往上传。

soonco

crcrane 发表于 2022-11-22 16:54
这样折腾下来，转接板和线材的成本超过电源。

算过了~比买个750w电源便宜的多

hapshon

hapshon 发表于 2022-11-22 18:28
晚上我发你吧，搞的太烂，没好意思往上传。

https://drive.google.com/file/d/ ... GD/view?usp=sharing, https://drive.google.com/file/d/ ... C6/view?usp=sharing

soonco

hapshon 发表于 2022-11-22 21:51
https://drive.google.com/file/d/ ... GD/view?usp=sharing, https://drive. ...

用立创在线的和本地的编辑器,都不能导入~

PS:立创上加你好友了

hapshon

soonco 发表于 2022-11-22 23:53
用立创在线的和本地的编辑器,都不能导入~

PS:立创上加你好友了

Geber文件你立创下单就行了，不用导入


试试这个，源文件直接给你，你自己改吧。

soonco

hapshon 发表于 2022-11-23 00:09
Geber文件你立创下单就行了，不用导入

多谢~第一次使用,原来可以直接打...

iamyangyi

网上有专门的 改成USB手机供电　还有一类别的

aiyaya2004

这么好的么？我也有一块495W的，DELL 620上面拆下来的。

binne

iamyangyi 发表于 2022-11-23 11:40
网上有专门的 改成USB手机供电　还有一类别的

两个月前，我发过一帖子。跑了一段时间了，用着还行。 只有12V，楼主这种要求，多一个5v，还需要转。

binne

binne 发表于 2022-11-23 16:36
两个月前，我发过一帖子。跑了一段时间了，用着还行。

https://www.chiphell.com/forum.php?mod=viewthread&tid=2424401&mobile=2

soonco

binne 发表于 2022-11-23 16:38
https://www.chiphell.com/forum.p ... 424401&mobile=2

电流显示方案很赞，我抄袭一下

binne

soonco 发表于 2022-11-24 13:29
电流显示方案很赞，我抄袭一下

本人原创，欢迎抄袭。电路简单成本低，缺点是绝对数值不准，但加入新设备后变化量还是能读出来的。 如果自己设计PCB，可以放一个可调电阻，方便调整。

soonco

hapshon 发表于 2022-11-23 00:09
Geber文件你立创下单就行了，不用导入

印刷的板子到了，不过还得继续求助一下大佬：

• PW22ASAB、ASAJ、ARAB 这几种是否可以平替
• C120贴片电容(C37,C38,C6,C8,C9,C24,C25,C27,C30,C31,C36,C40,C5,C7,C10,C11,C12)买多少uF的？起到什么作用？容量是如何计算的？
• C1,C3,C2电容买多少uF的？起到什么作用？容量是如何计算的？
• LED0805是不是随便买个绿色的即可？还是需要根据二极管的电压电流计算前面串联电阻的阻值，如果是这样的话R3、R7元器件标4.7Ω是不是太小了？（比如这个计算器https://www.eechina.com/tools/led_current_limiting_resistance.html）
• R1电阻上2500Ω可以么，还是需要上更大的保证安全（https://www.huaweipowersolutions.com/NAK12S20-C.pdfRtrim=[12/(Vout-0.6)]千欧）


hapshon

soonco 发表于 2022-11-28 15:00
印刷的板子到了，不过还得继续求助一下大佬：

PW22ASAB、ASAJ、ARAB 这几种是否可以平替

1，可以ASAB 可以过20A电流，其他的好像10A，这东西咸鱼买都是二手板子拆的，旁边的调压电阻是1206规格，2.7k 1%
2，背部的贴片电容我也不知道咋算，我是用的0.1uf并4.7uf 退耦之类的，你可以上0.1并10uf，我是瞎搞得,我也不懂
3，5V滤波用的是 松下 6SEPC470MX 8x9  16V用的是16SEPC270MX  8x9 云汗芯城买
4，LED可以贴可以不贴，记得买低瓦数的，根据你那个计算器可以的
5，你说这个R1是调压电阻吧，这个有要求的，5v-2.7k 3.3v-4.4k 精度买1%

hapshon

soonco 发表于 2022-11-28 15:00
印刷的板子到了，不过还得继续求助一下大佬：

PW22ASAB、ASAJ、ARAB 这几种是否可以平替

发一下图看看，我上边的位号都乱了，

乐乐的洋芋

hapshon 发表于 2022-11-21 16:57
自己做一个，咸鱼上有卖PW22的模块的，很简单，只要在trim和sgnd之间跳一颗2.7k的电阻就得到5v，自己加点电 ...

松下電容,質量OK
