倍控g7505软路由更换定制机箱+散热的测试

港城钢铁侠

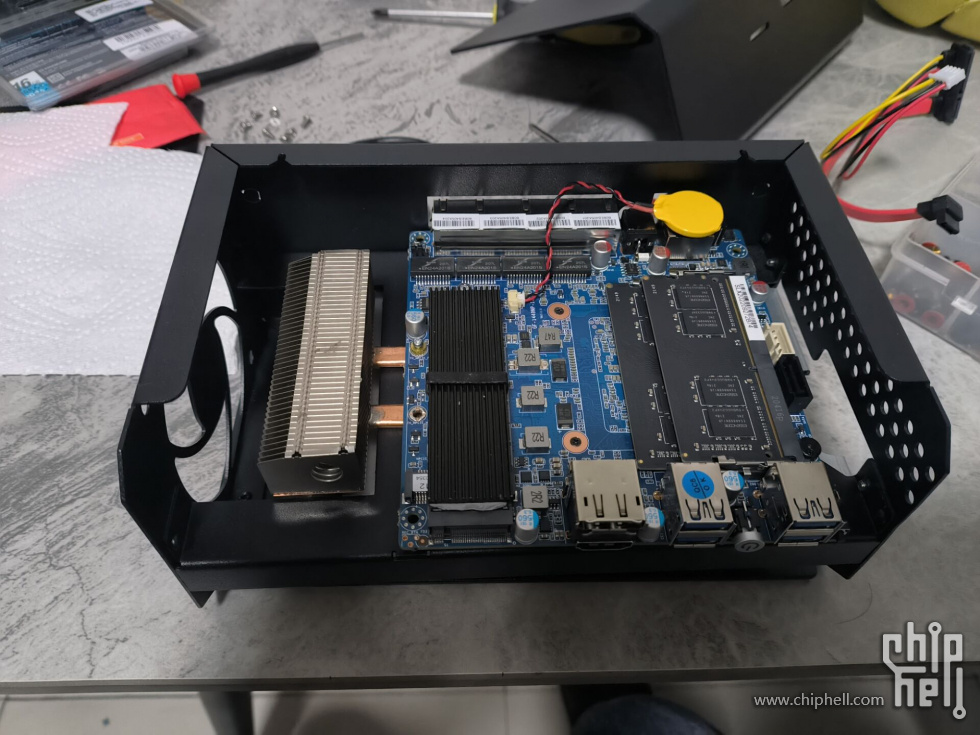

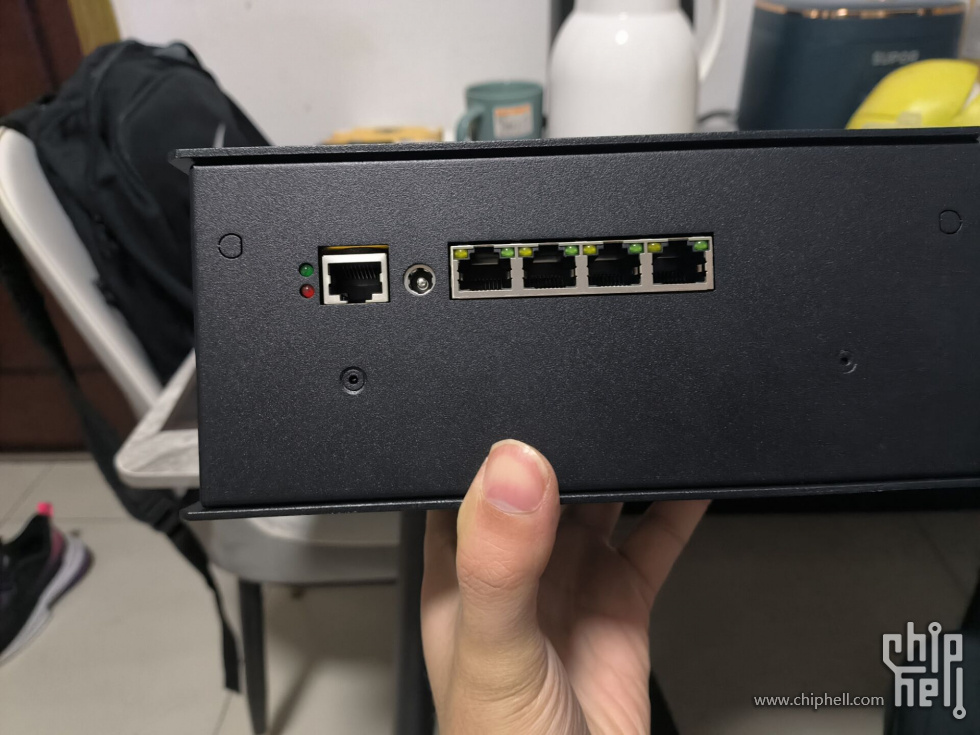

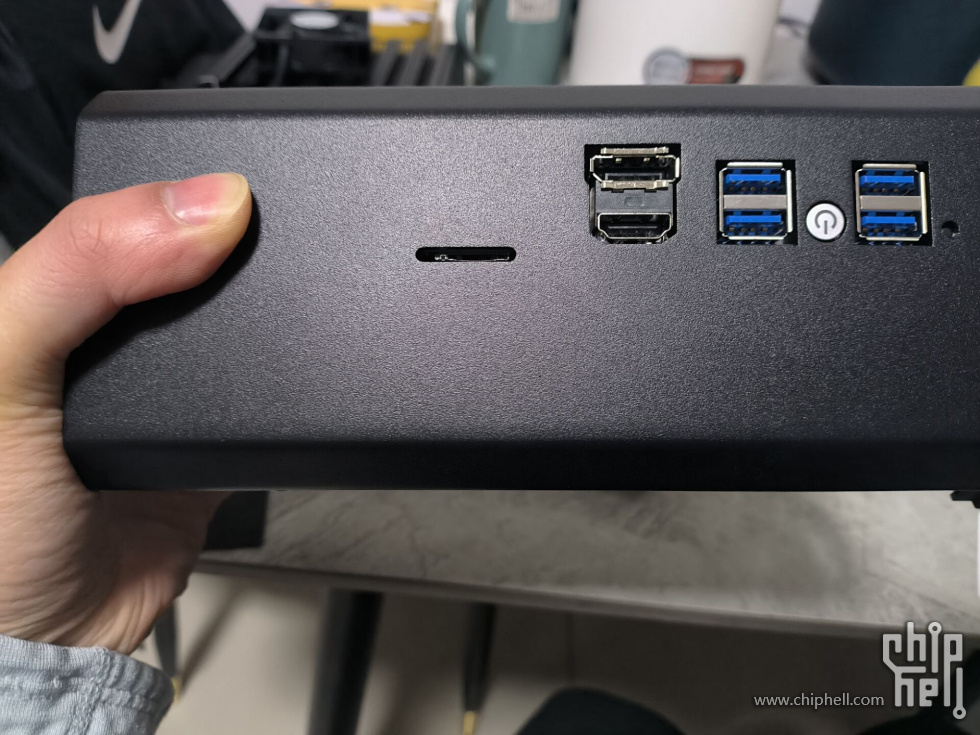

        机箱是铠晶（已经改名铠境了）T101的改版，原版的散热不是特别给力，还有主板的IO开口和我这个g7505的板子也不太一样，但是又十分新水这个箱子可以上3.5的机械盘，并且有风扇主动吹着，进风口还有磁吸防尘网。和铠境大佬一番沟通后，愿意帮我订制一版T101的改版，主要改动是风扇兼容性从7015变为8015，散热由铝制散热片改为定制的两热管散热，下面直接上图

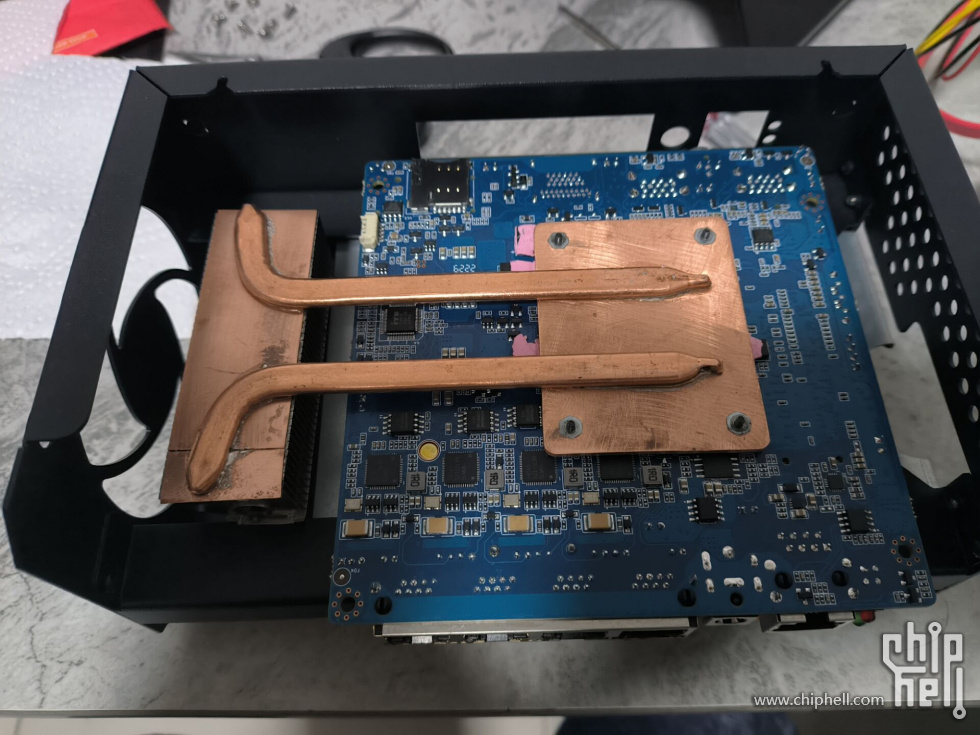

这里稍微说下散热的安装遇到的坑，一开始我是在主板的核心和核显上面涂了TF7的硅脂，然后给背面和散热有一点接触的电容电感啥的垫了0.5mm的莱尔德硅脂垫。结果上机测试直接翻车，待机71度 ，拆下来一看，核心和散热接触的太少，连硅脂都没压开，还好手头正好有1mm厚的酷冷至尊硅脂垫，标称导热率13.3，切了一大块直接贴在散热器的接触面上，然后再拧紧螺丝

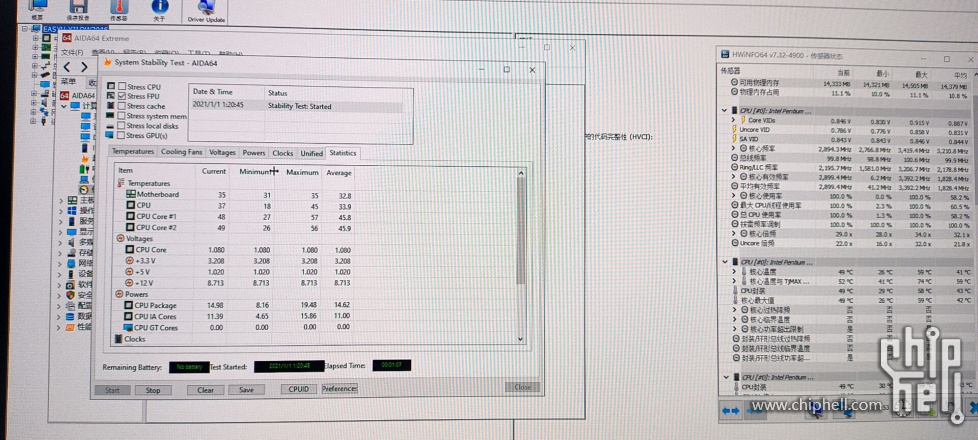

测试环境是室温12度，由于我自己的8015风扇卡在快递那，临时拿了个12cm风扇接了转USB的线放机箱外吹，转速估算大概是800左右。最后晒个温度测试图：


FPU前30秒大概会跑到20W+的功耗，这时候温度最高能到57-58度，全核心频率大概3.2还是3.4来着，然后过一段时间自动降回15W的软显功耗，这时候温度也降低到47-48，总体来说是完爆倍控自己的被动散热机箱的，哪怕是都加风扇，更别提风扇可以照顾到硬盘的散热，防尘效果也比在外面放个风扇好很多

港城钢铁侠

mrshi 发表于 2022-12-5 11:23
爱了这头像

你这头像也有东西的

霏凡公子

被动散热

xks07

定制机箱  6666

港城钢铁侠

xks07 发表于 2022-12-5 11:32
定制机箱  6666

为了那个3.5盘位

Angelica

我是改了铜散热片，效果笔原装的铝散热片好太多了，硅脂jd买的导热率14的

建议柠檬

5C6T那个神物？？？

ruo101

有点本末倒置了吧 倍控的机器扩展不行，最多就1个M2+SATA ，这么多预算搞的话搞那个可以扩展4个NVME的那个机器
我自己也是用倍控的 8505 机器 装的ESXI 跑爱快 op 黑裙+个win10长期关机备用。自带的风扇基本够用 备着一个12CM的USB风扇
由于装了ESXI监控不了温度 摸着还行

港城钢铁侠

ruo101 发表于 2024-1-3 22:32
有点本末倒置了吧 倍控的机器扩展不行，最多就1个M2+SATA ，这么多预算搞的话搞那个可以扩展4个NVME的那个 ...

看下发帖时间啊，那时候畅网的板子都还没出几个了。我这也不是8505，是7505

港城钢铁侠

建议柠檬 发表于 2024-1-3 20:10
5C6T那个神物？？？

那是8505，我这是7505，看下发帖时间

港城钢铁侠

Angelica 发表于 2024-1-3 19:55
我是改了铜散热片，效果笔原装的铝散热片好太多了，硅脂jd买的导热率14的

挖坟了哥们
