构想机箱2 一个巨大的机箱

vmkjo · 发表于 2022-12-21 16:06

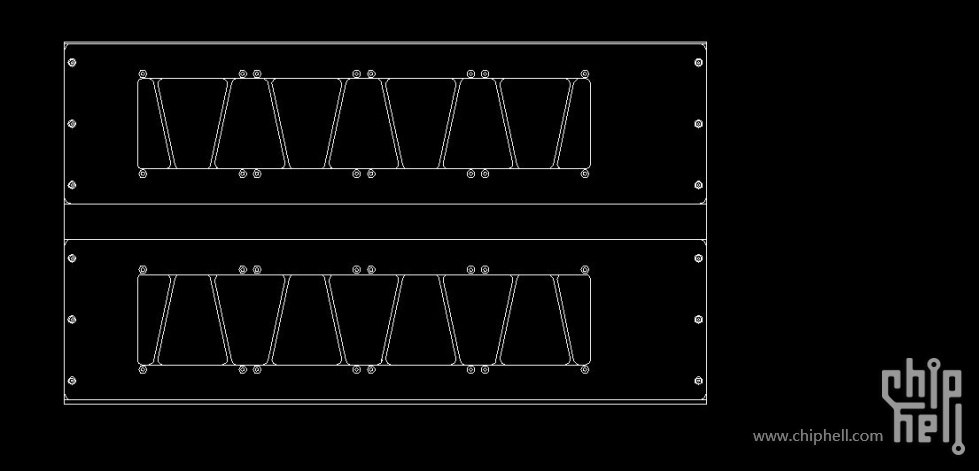

这是一个水冷向分仓机箱构想，代号南极。采用CNC加工铝合金板制作而成，左侧采用透明侧板开窗设计。配备9个显卡插槽，轻松安装多组显卡，还可垂直摆放显卡。拥有两个USB3.0和一个USB-C，配备独立电源仓，最多可安装4个电源。前部有尼龙防尘网，底部有尼龙防尘网。拥有多背部走线孔，方便配件走线，机箱空间巨大。机箱可支持26个120mm风扇，搭载6个480mm冷排。

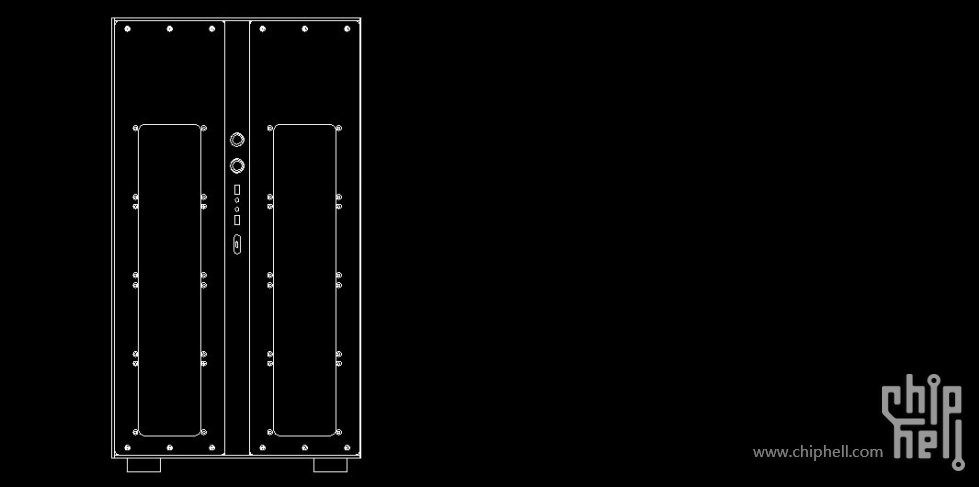

正面

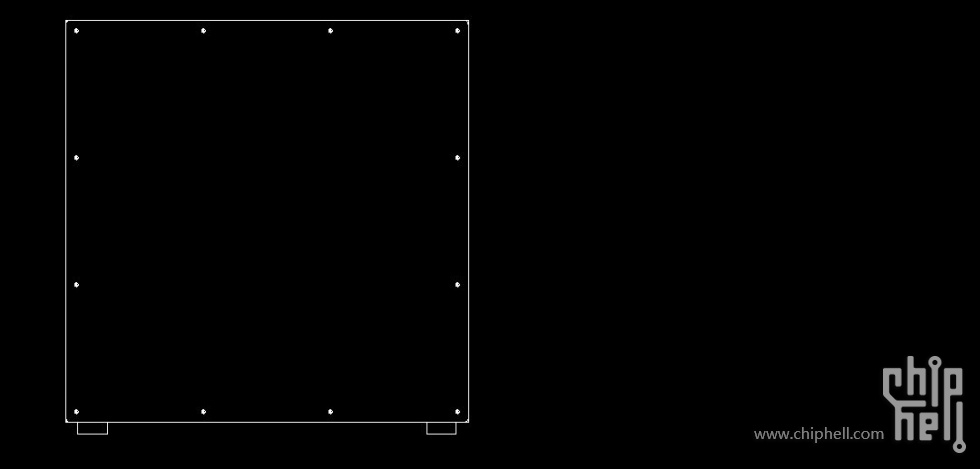

散热功能更强劲。机箱不算突出物尺寸为675 381 675mm，CPU散热器限高为180mm，显卡限长400mm，电源限长220mm

nekotheo · 发表于 2022-12-21 16:08

这么大的块头，cnc的价格不敢想象。。。。

银月 · 发表于 2022-12-21 16:09

后仓电源横着真的不好插线，竖过来不会死的

arbicool · 发表于 2022-12-21 16:14

你這顯卡碰上包含FE在內的4090都是卡電源線的

另外前進風有必要搞一堆小風扇？還不如直上180mm的風扇

mhmddb · 发表于 2022-12-21 16:19

为啥要用12，这种大箱子能用一个大扇子就不用两个小扇子啊，除非你很喜欢A1225 要不除了浪费钱效率还低
都单独画机箱了，直接就是中间安排个架子，一面风扇一面冷排，前面板就是防尘网。
再或者风扇和冷排独立架子可调，冷排直接顶在前面进风风扇后面

cannotdo · 发表于 2022-12-21 16:21

当你愿意巨大了，很多问题都好办，唯独有条件放这个机箱的人会比较少，不光是空间，还有美观的问题

vmkjo · 发表于 2022-12-21 16:24

银月发表于 2022-12-21 16:09
后仓电源横着真的不好插线，竖过来不会死的

这个电源开始的设计是2电源个竖装的，右侧仓空间有点浪费。所以改成横置，这样可以多装1个或2个电源。后仓电源横着真的不好插我研究一下。4个电源横置有点不好看，要是两个电源竖装会好看些。

bigeblis · 发表于 2022-12-21 16:24

提示: 作者被禁止或删除内容自动屏蔽

bigeblis · 发表于 2022-12-21 16:25

提示: 作者被禁止或删除内容自动屏蔽

5jwoj · 发表于 2022-12-21 16:46

我目前是把海盗船1000D顶部也改成480冷排，现在是装了4个480冷排，后置装了一个120冷排。和楼主一样，喜欢大机箱

weiyi · 发表于 2022-12-21 16:52

看结构有点类似caselabs SMH10你可以搜搜看

vmkjo · 发表于 2022-12-21 16:58

本帖最后由 vmkjo 于 2022-12-21 17:05 编辑

arbicool 发表于 2022-12-21 16:14
你這顯卡碰上包含FE在內的4090都是卡電源線的

另外前進風有必要搞一堆小風扇？還不如直上180mm的風扇 ...

你说的是12P接口线缆要求的35mm竖直，这机箱是以35mm 加线缆24mm 弯折标准设计的显卡的宽度限高157mm 。 180风扇是另一个设计，过段时间会展示设计的。这个机箱就是为了能装6个480厚排夹心设计的。

vmkjo · 发表于 2022-12-21 17:08

mhmddb 发表于 2022-12-21 16:19
为啥要用12，这种大箱子能用一个大扇子就不用两个小扇子啊，除非你很喜欢A1225 要不除了浪费钱效率还低
...

这个机箱就是为了能装6个480厚排夹心设计的。

Narsil · 发表于 2022-12-21 17:11

感觉不如4个540，还能小一圈

vmkjo · 发表于 2022-12-21 17:11

cannotdo 发表于 2022-12-21 16:21
当你愿意巨大了，很多问题都好办，唯独有条件放这个机箱的人会比较少，不光是空间，还有美观的问题 ...

这机箱注定是一个小众产品，美观是这机箱设计的重大问题。

arbicool · 发表于 2022-12-21 17:12

本帖最后由 arbicool 于 2022-12-21 17:15 编辑

vmkjo 发表于 2022-12-21 16:58
你说的是12P接口线缆要求的35mm竖直，这机箱是以35mm 加线缆24mm 弯折标准设计的显卡的宽度限高157mm ...

你這空間就是現在很多機殼的緊繃尺寸，限高180mm的散熱器尺寸已經可以裝上140mm的後出風扇了

這還是文字敘述的部分，因為你圖面上看起來真的把隔間做出來一定是不夠的，不要畫了平面圖就覺得3D會跟你想像一下很順利，因為你後側根本沒有預留

我用的PK620箱子就有很多空間是非常剛好(出風是140mm風扇)，你一點預留都沒有說你裝得進去？真的開始做內部結構請你至少扣掉30mm，不然就是把你的箱子再加寬30mm

vmkjo · 发表于 2022-12-21 17:26

bigeblis 发表于 2022-12-21 16:25
如此巨大的尺寸，根本不应该再考虑12cm风扇，18cm甚至20cm风扇才是理想选择，风量巨大，噪音还低。 ...

这机箱就是要设计一个纯分仓结构的能装6个480厚排夹心的机箱，如果选180mm 风扇正面装两个540 冷排的纯分仓结构的机箱机箱宽度太大。180mm 风扇正面装两个540 冷排的半分仓结构的机箱，又不是纯分仓结构。

bestlong008 · 发表于 2022-12-21 17:52

搞那么大，还不如直接来个箱柜，一层配件，一层散热，一层网件+电源啥的

bigeblis · 发表于 2022-12-21 20:47

提示: 作者被禁止或删除内容自动屏蔽

frenzy · 发表于 2022-12-21 20:55

说实话，体积到这种程度的箱子我觉得上下分仓的设计更合适也更有玩头。要论多冷排支持和效能追求，那直接玩轮大那个铝架子更合适

vmkjo · 发表于 2022-12-21 21:35

5jwoj 发表于 2022-12-21 16:46
我目前是把海盗船1000D顶部也改成480冷排，现在是装了4个480冷排，后置装了一个120冷排。和楼主一样，喜欢 ...

是的，还是大机箱好

vmkjo · 发表于 2022-12-21 21:40

weiyi 发表于 2022-12-21 16:52
看结构有点类似caselabs SMH10你可以搜搜看

这个机箱6个480冷排都有可拆设风扇架。听从caselabs要恢复生产了

liangdu0289 · 发表于 2022-12-21 21:41

大即是美，多即是善，又大又多即是真善美~

vmkjo · 发表于 2022-12-21 21:50

Narsil 发表于 2022-12-21 17:11
感觉不如4个540，还能小一圈

4个540要能实现是不错的，规划了一下4个540的机箱风道流畅的方案比这个机箱还大。

vmkjo · 发表于 2022-12-21 21:57

arbicool 发表于 2022-12-21 17:12
你這空間就是現在很多機殼的緊繃尺寸，限高180mm的散熱器尺寸已經可以裝上140mm的後出風扇了

這還是文字 ...

这机箱后面支持2个140mm风扇，看到的图是平面的，空间尺寸是经过计算的。

vmkjo · 发表于 2022-12-21 22:11

bestlong008 发表于 2022-12-21 17:52
搞那么大，还不如直接来个箱柜，一层配件，一层散热，一层网件+电源啥的

这个想法好，我还真想过，用型材做框架，CNC铝板外蒙皮，用低速风扇组风扇墙通风，定制机箱，自定义箱柜的各种规格。就是太麻烦了。

vmkjo · 发表于 2022-12-21 22:20

bigeblis 发表于 2022-12-21 20:47
以我搞全塔水冷的经验，冷排规模上到一定程度，散热能力增加的就非常不明显了
，堆叠太多的冷排意义不大 ...

是啊，冷排规模应是达到一定规模就好，这个机箱是为了一种机箱玩法设计的，同时也是一些刚想的机箱框架结构。

vmkjo · 发表于 2022-12-21 22:21

liangdu0289 发表于 2022-12-21 21:41
大即是美，多即是善，又大又多即是真善美~

比大更大

vmkjo · 发表于 2022-12-21 22:45

frenzy 发表于 2022-12-21 20:55
说实话，体积到这种程度的箱子我觉得上下分仓的设计更合适也更有玩头。要论多冷排支持和效能追求，那直接玩 ...

是的，这种上下分仓我以前设计过好多，可能是没找对方法，都体积太大。

bigeblis · 发表于 2022-12-21 23:10

提示: 作者被禁止或删除内容自动屏蔽
