[第八届机王争霸赛]ATX组——A.I双面 by 逸行风

逸行风

      这届机王争霸是我参加的最坎坷的一次，先是开会对面的阳了，被拉去隔离，然后是二十条公布前的最后一波密接的集中隔离也被我赶上了，再之后就是年底陡增的会议和总结报告，好在论坛老大体谅，延长了活动时间。
      看过我之前作品的朋友知道，我之前已经装过两台A.I双系统大主机，这次机王争霸我保持惯性，选择骨伽的Gemini X双子星机箱装了第三台双平台电脑，分享给大家~

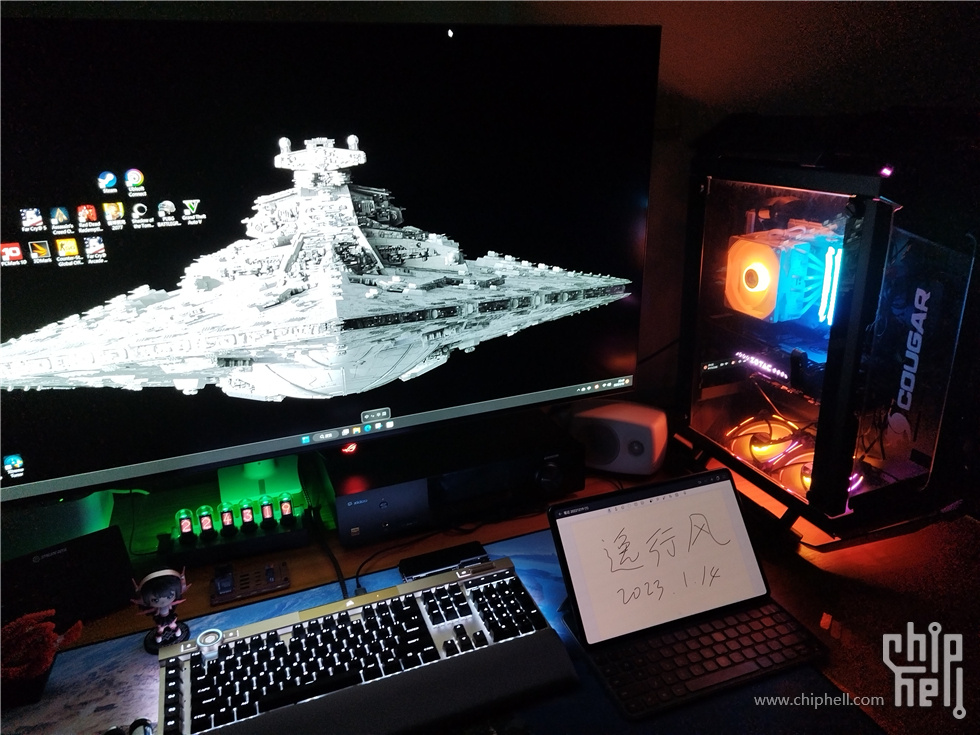

        先来两张主机照。


整机效果……………………本楼
配件开箱&特写…………..2楼
测试结果……………………3楼


配置：
       主机1：
CPU：Intel I5 13600K
主板：华擎 （ASRock）Z790 PG SONIC索尼克联名款主板
内存：Kingston FURY Renegade叛逆者RGB灯条（16GB*2,6400MT/s）
硬盘：金士顿 NV2 2T PCIe 4.0硬盘
显卡：索泰(ZOTAC)RTX3070Ti天启显卡
散热：利民(Thermalright) SL-100下压式散热纯白款
电源：全汉Hydro G PRO 850W金牌电源
机箱：骨伽Gemini X双子星双系统机箱
音箱：真力（Genelec）F One+G One G1
显示器：华硕巨擎OLED48（ROG PG48UQ）
外设：美商海盗船K100璀璨金机械键盘
          美商海盗船Dark CORE RGB SE PRO

主机2：
CPU：AMD 7600X
主板：华擎B650E itx主板
内存：Kingston FURY Beast野兽RGB灯条（16GB*2,6000MT/s）
硬盘：金士顿 NV2 2T PCIe 4.0硬盘
显卡：索泰(ZOTAC)RTX 3060 月白显卡
散热：利民(Thermalright)AXP120 X67 WHITE ARGB CPU散热器
电源：全汉Dagger pro 650W金牌电源
机箱：骨伽Gemini X双子星双系统机箱
显示器：华硕PA329Q
外设：Razer雷蛇小黄人联名外设套装

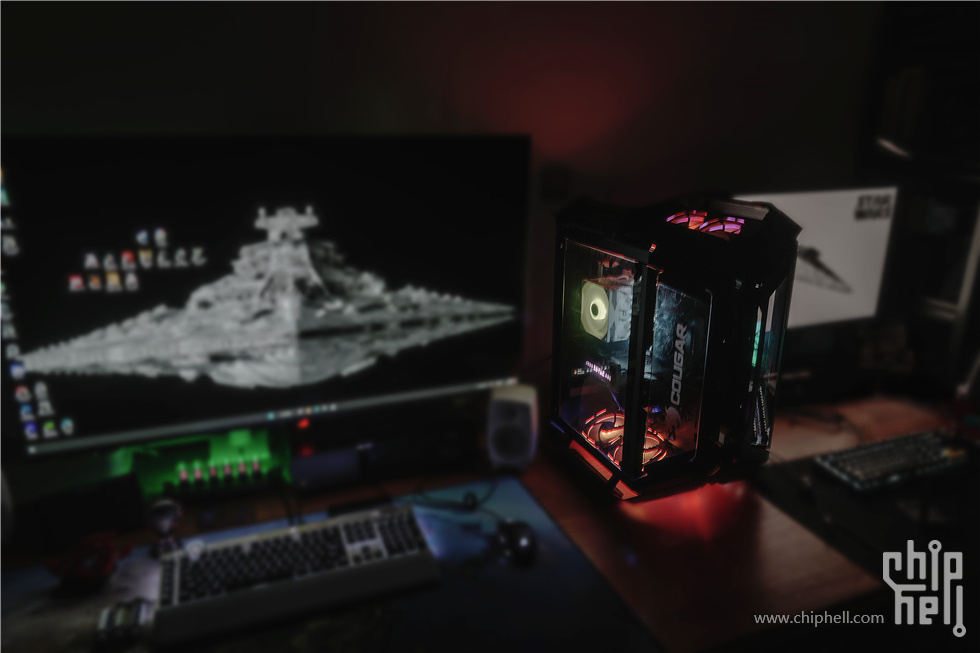

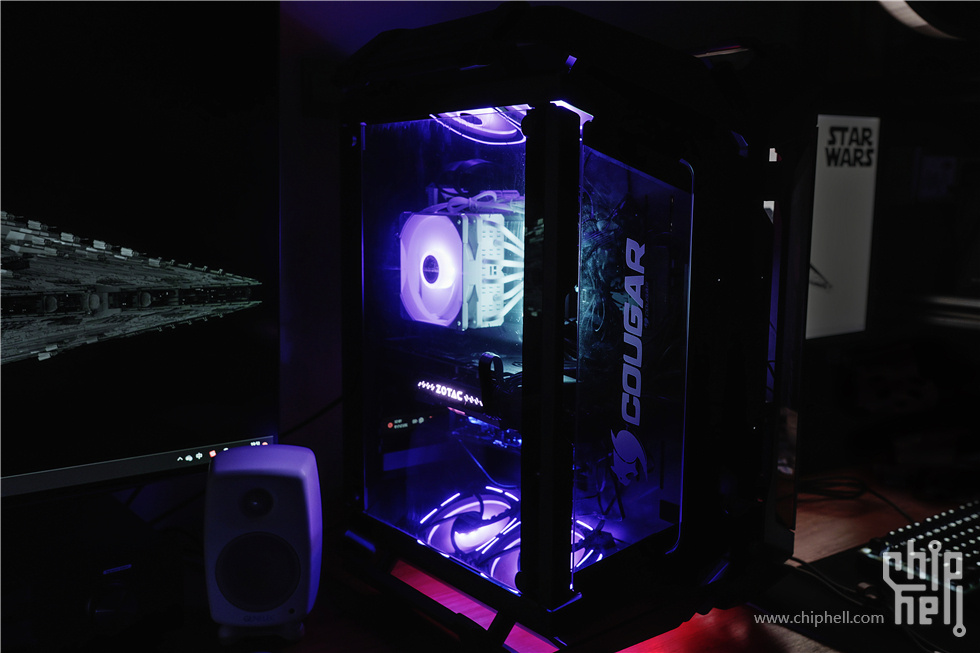

       骨伽Gemini X双子星机箱在夜景下我觉得更好。





     两侧主机各享独自的灯效同步，所以颜色不同。

      来张配件全家福。

      原本我是打算正反面先后安装，但是后来研究了一下，发现双子星机箱其实是可以拆解成单独部分，先装好再合二为一。

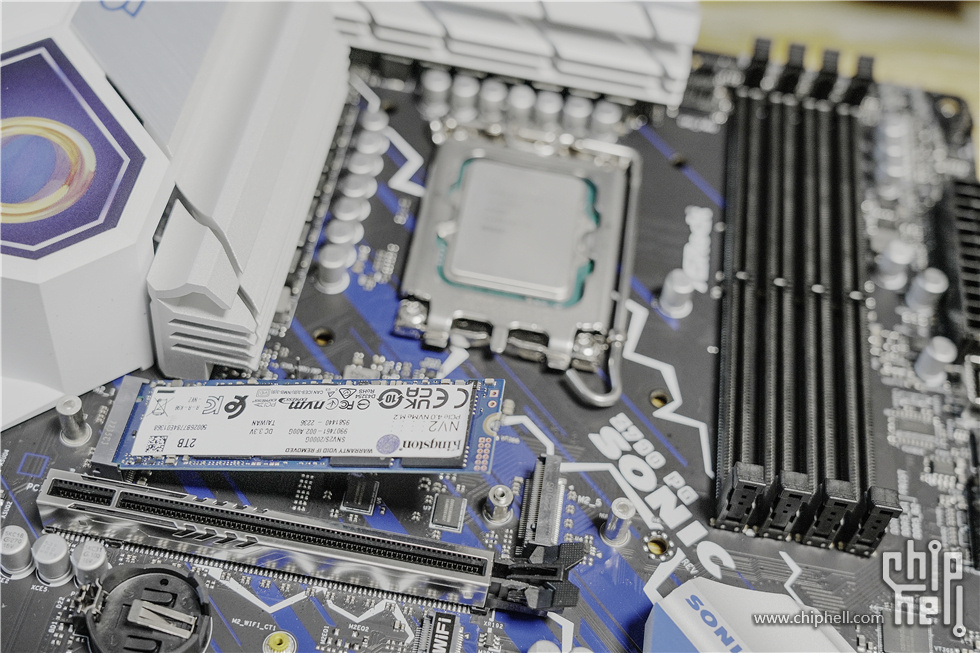

      ATX主机侧比较好装，CPU和硬盘就位。

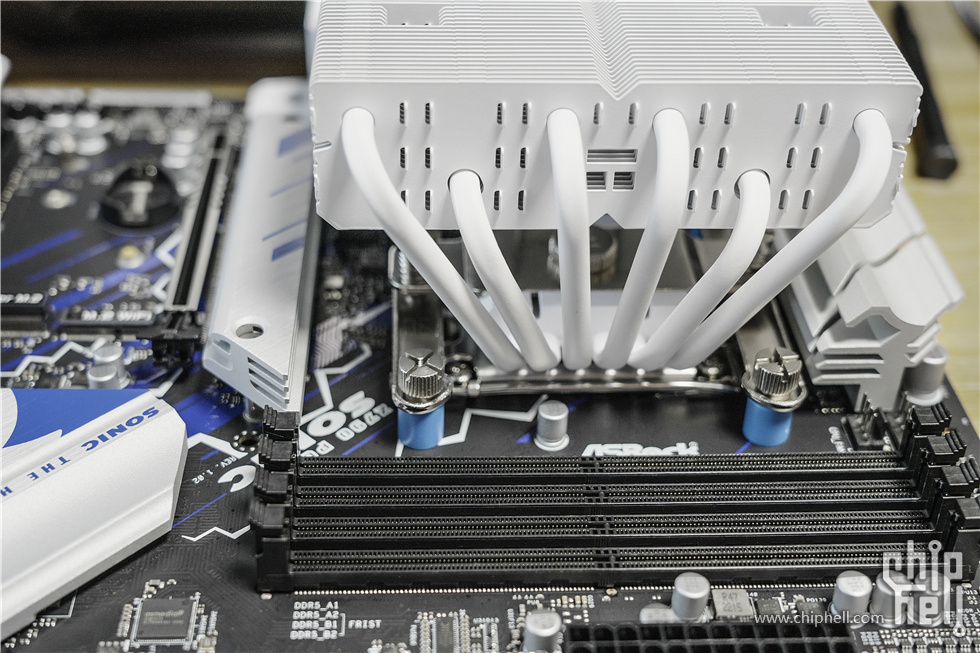

      散热器就位，SL-100下压式散热

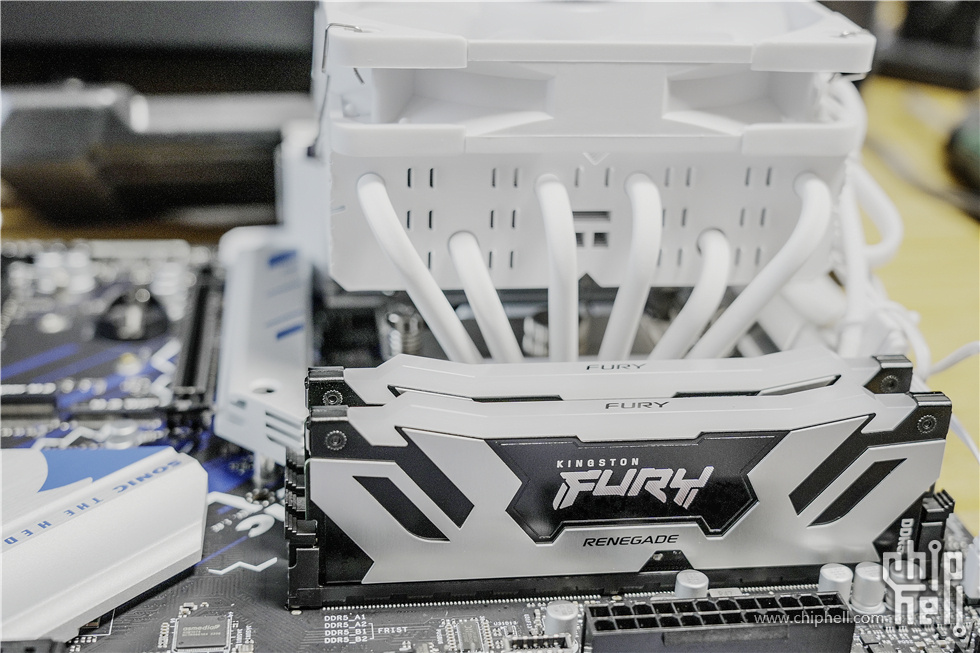

     内存就位，毫无兼容性问题。

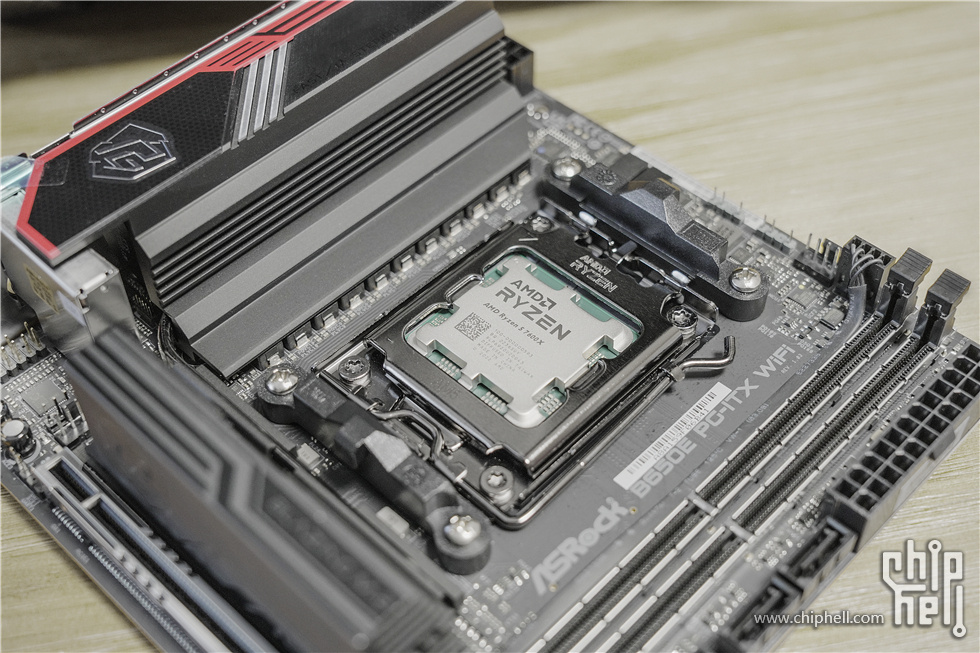

      ITX主机侧的CPU就位。

       华擎的B650E主板的硬盘散热片比较有趣，上面自带风扇，硬盘就位。

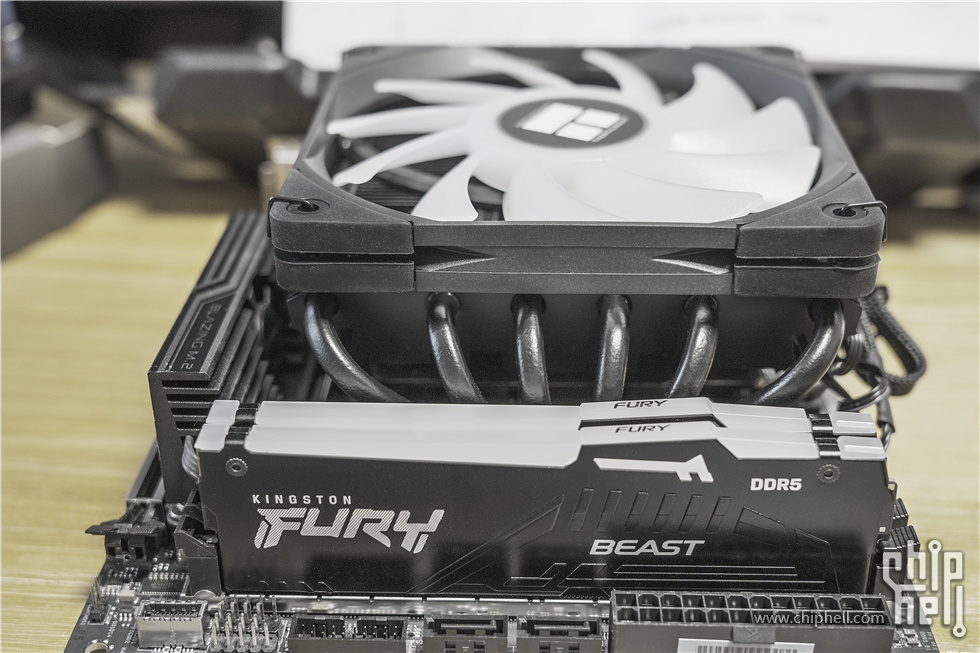

       AXP120 X67 WHITE ARGB散热就位，兼容硬盘散热片，还好还好。

      双子星机箱内部通过四角的螺丝来固定，如果想要分别装机，可以通过拧下固定螺丝来拆分。

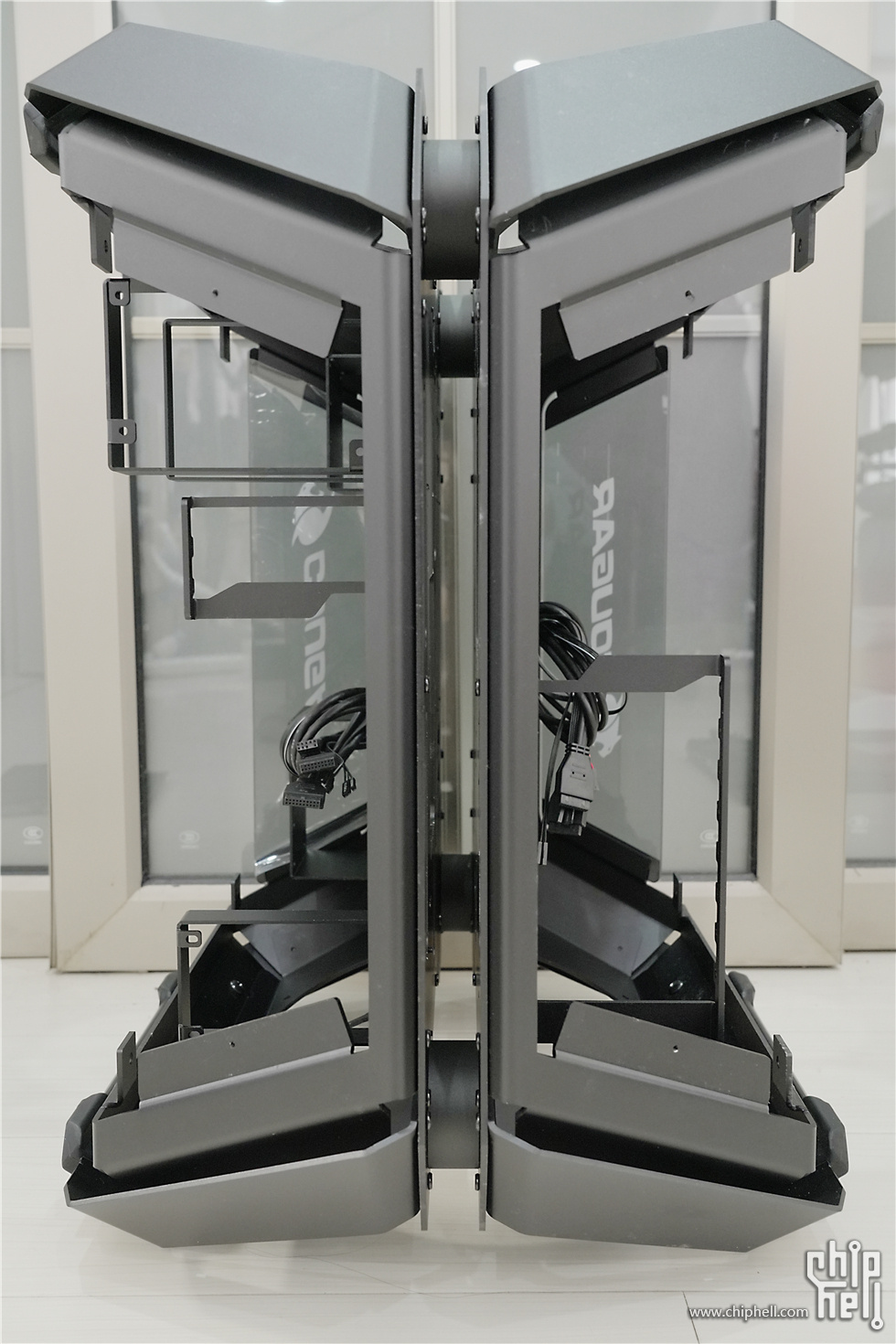

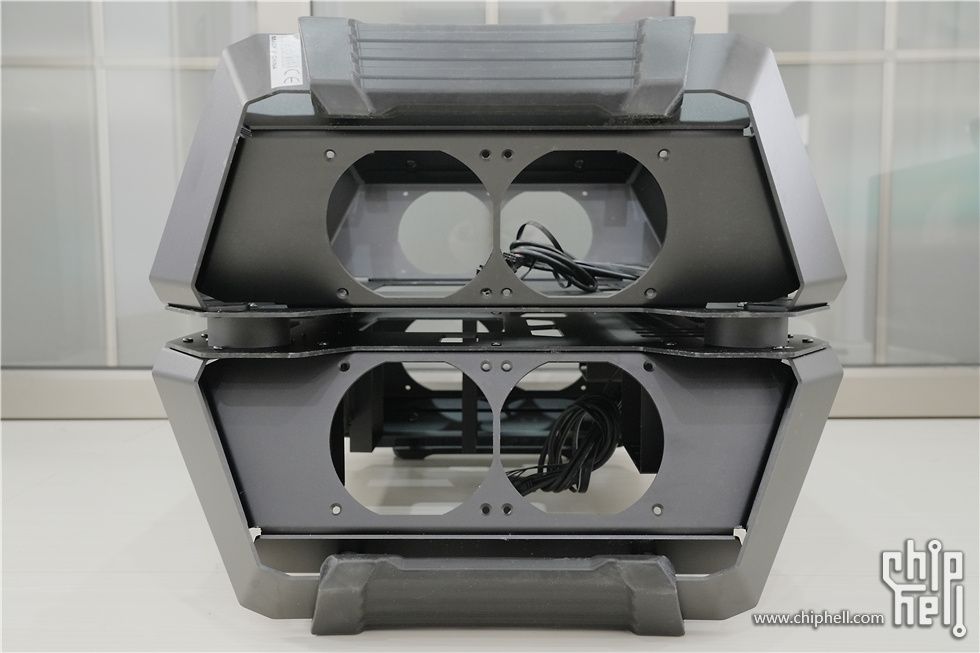

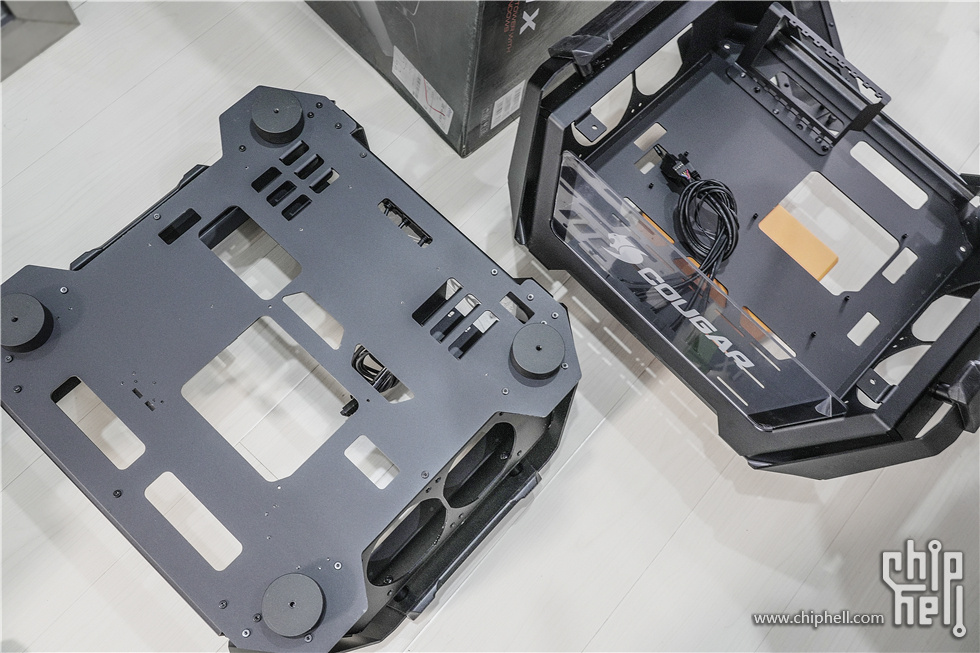

      成功拆分之后就是上面这样，如果是有合适的装机环境，其实也可以不拆分装机，这个就看情况啦。

      ATX侧没有电源位，所以仅需要安装主板和上下散热风扇，电源模组线主要规整在主机中间。

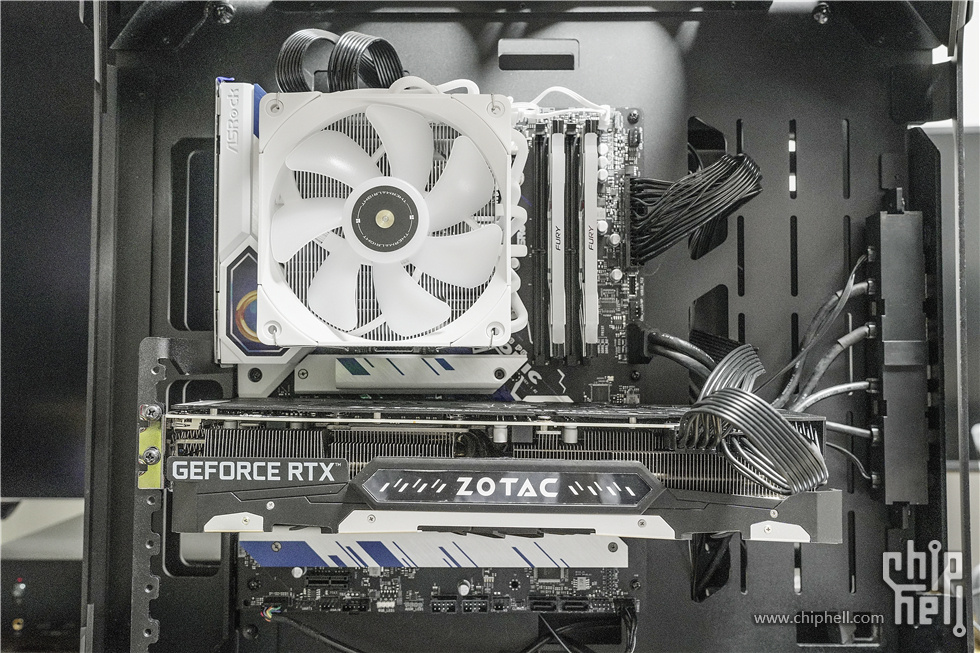

      显卡固定，可惜当时没有定制线材，毕竟不确定政策走向和快递管控情况。

     ITX主机侧的安装空间相对紧俏，因为上下需要安装电源，毕竟是一个ATX电源和SFX电源，所以看起来就比较乱。

       可惜之处还是没有定制电源线~

     细看可以看到两侧主机中间空隙中的电源线材~

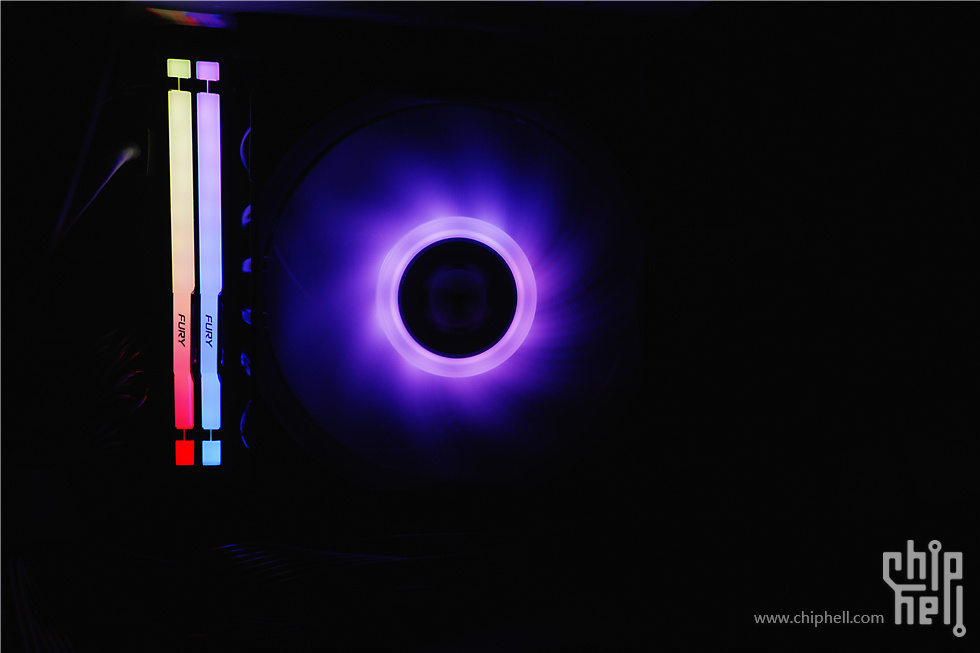

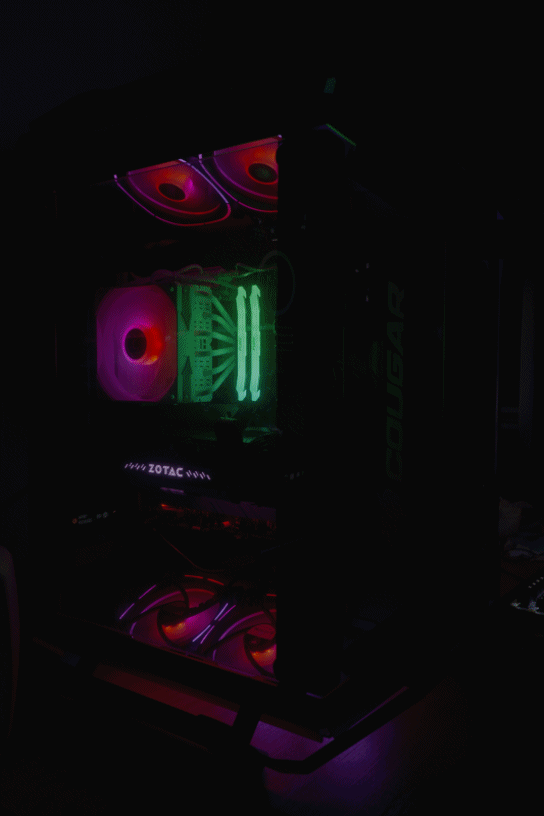

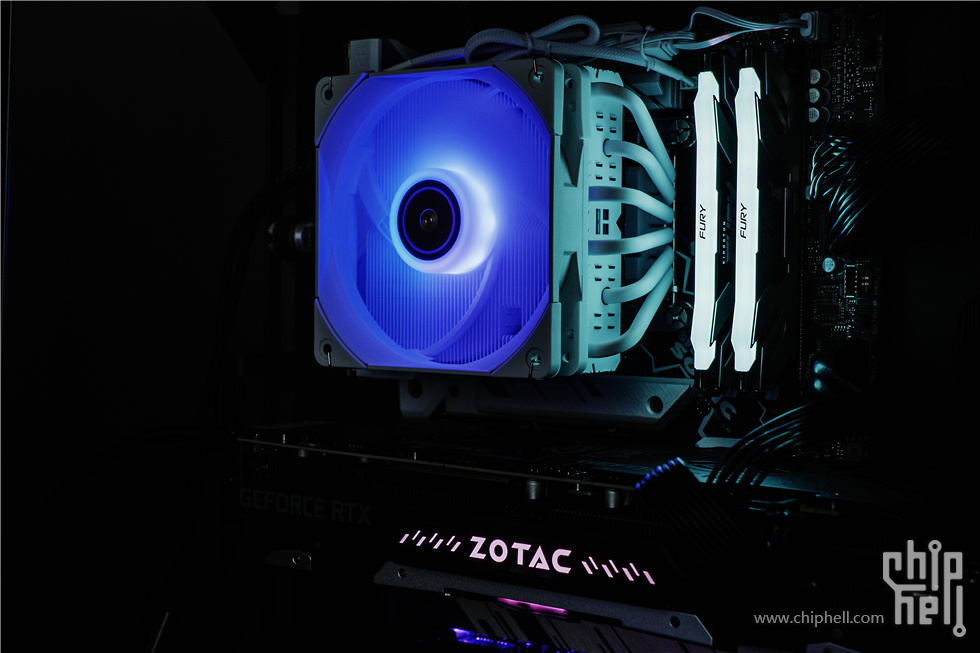

      RGB灯效还是可以的~

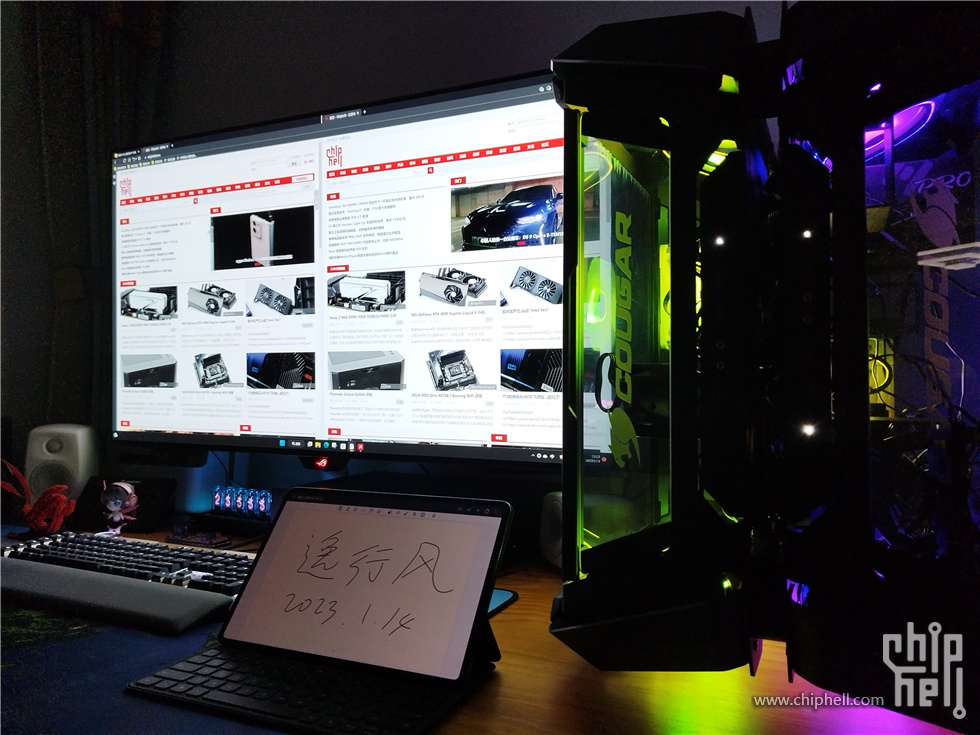

    整机拍照完毕，咱们CHH大首页参上~感谢CHH！感谢轮大！感谢i版！收工~

逸行风

施工中

机箱

      原有备选计划是骨伽新上市的大力神机箱，但是我这几年一直对双系统机箱情有独钟，盯着骨伽的这款双子星有一阵子了，这次干脆一偿夙愿，好在被隔离前下了单，快递也给力，很快就到手了。

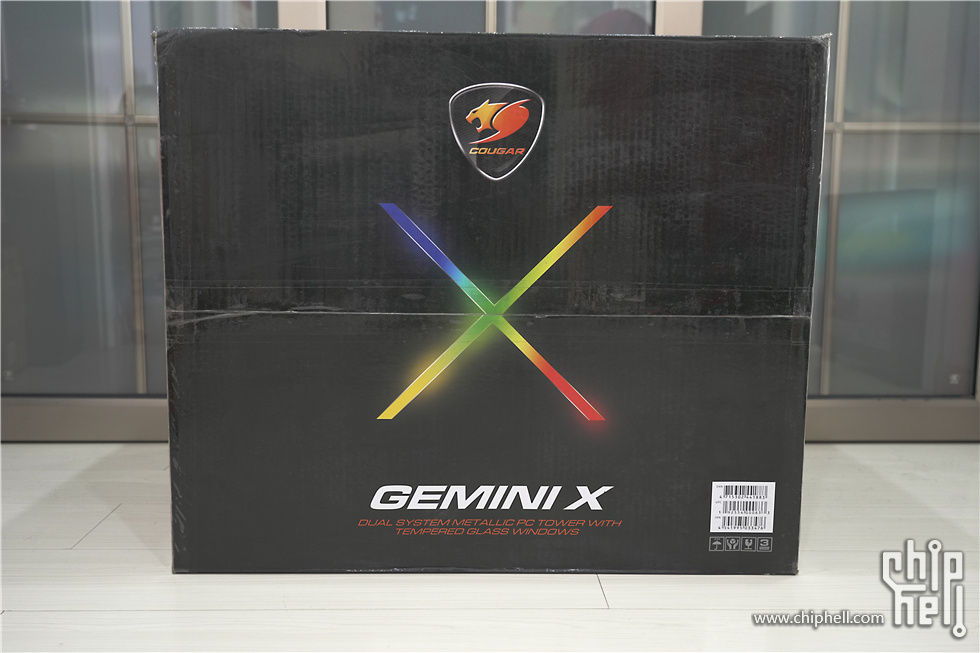

      好在到手外包装没啥破损。

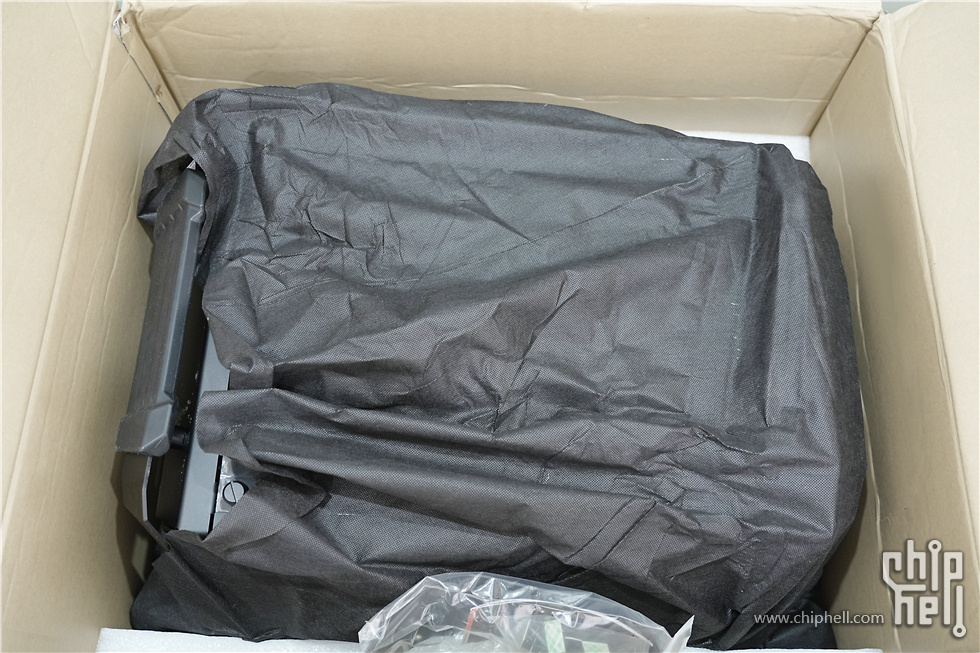

     双子星机箱被包裹在无纺布中。

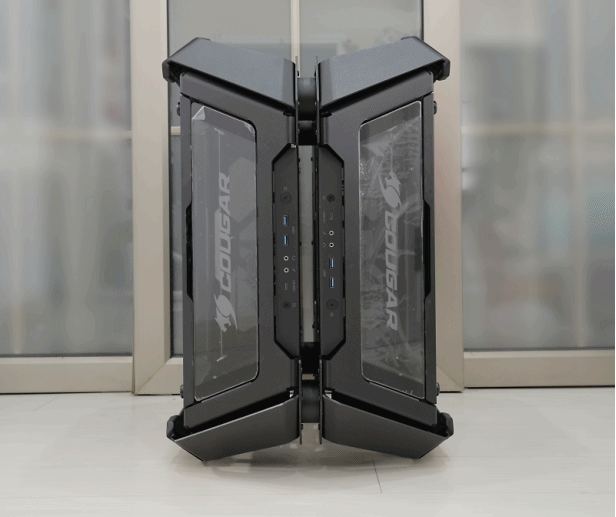

      360°动图来一张，双子星机箱表面采用了全黑化处理，三围达到了426*635*525mm，既可以水平放置也可以垂直放置。

       双子星作为双系统机箱当然拥有双开机I/O区。

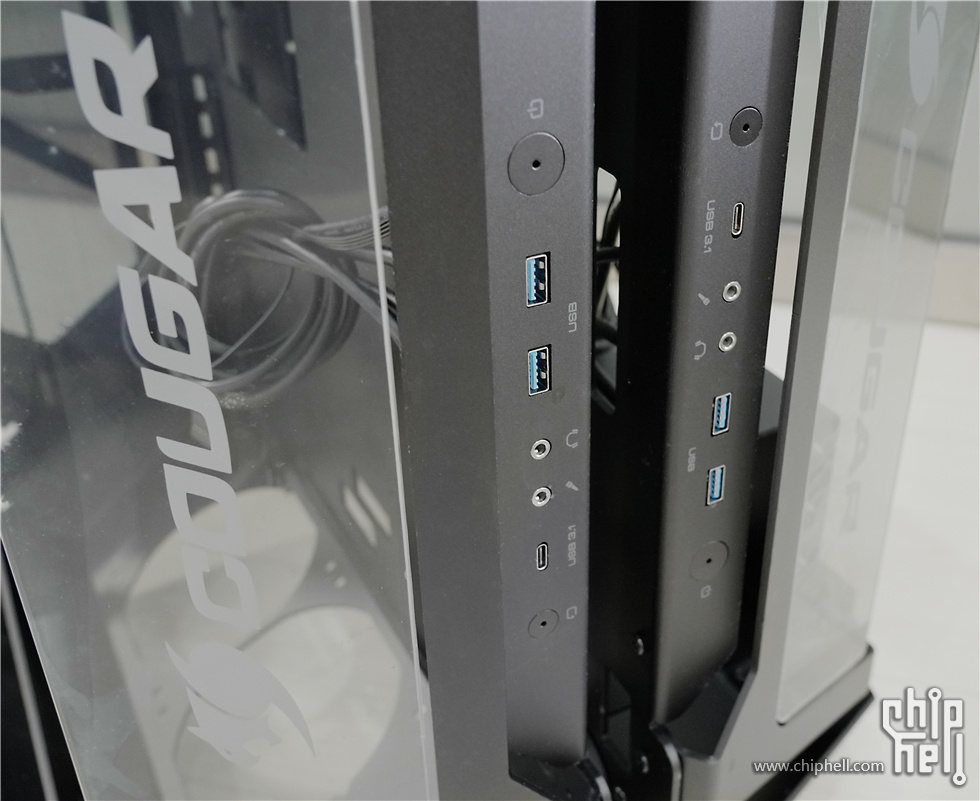

       双子星的I/O区是互为相反的布局，ATX主机侧是开机在最上端，而ITX主机侧是重启在最上端。

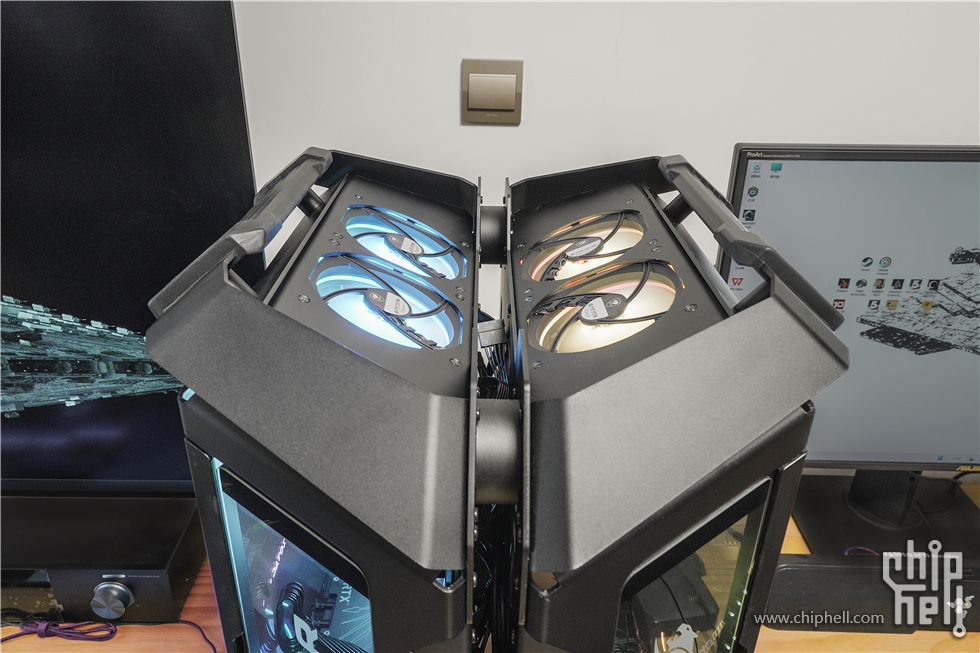

      单面可以加装4个风扇，供两个主机系统加强散热，上下一共可以加装8个12cm风扇。

        四角均设计有大面积的橡胶支撑脚，确保无论是立式摆放还是卧式摆放均可。

       其实我觉得在顶部和底部的风扇口处应该设计磁吸式防尘网会更好。

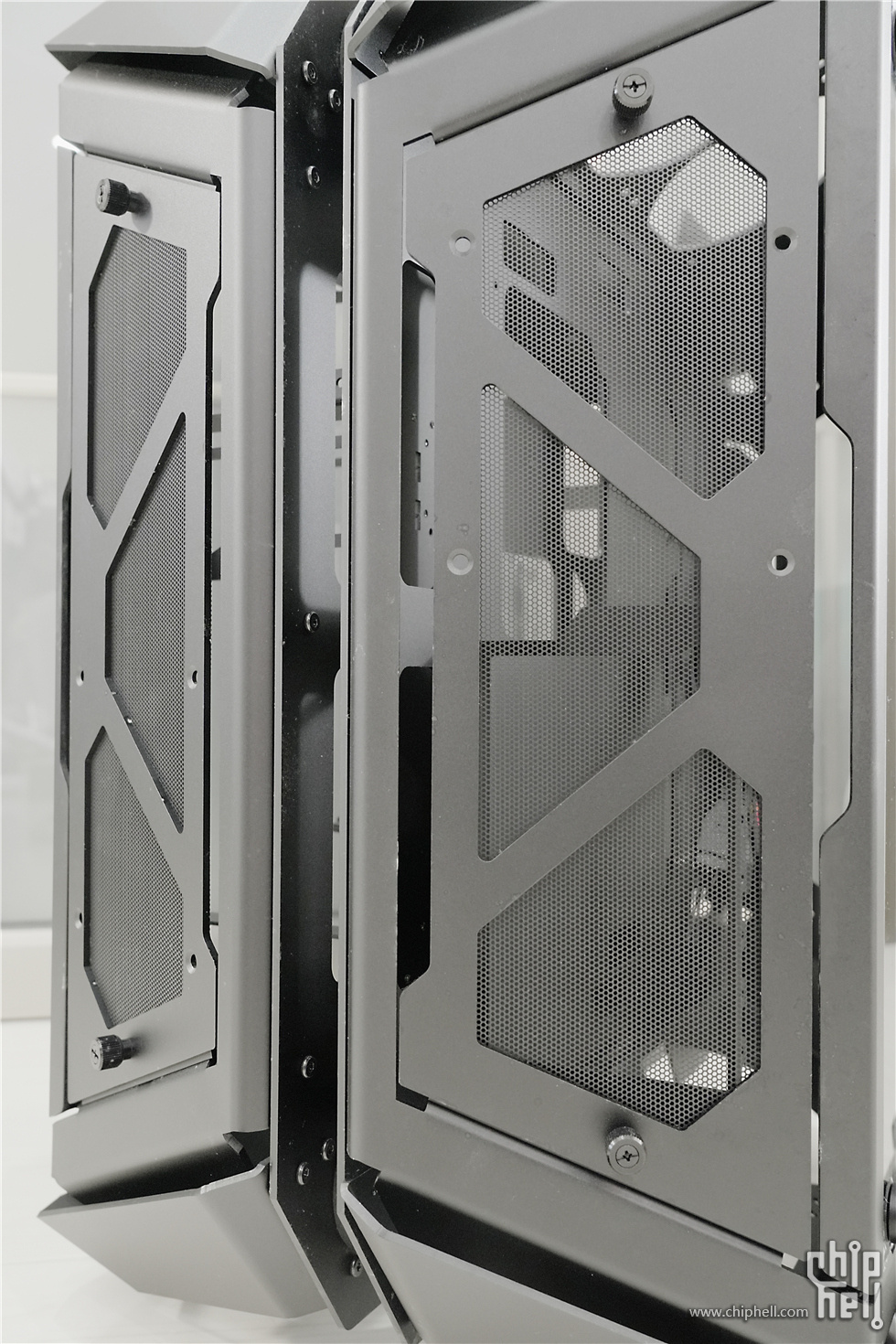

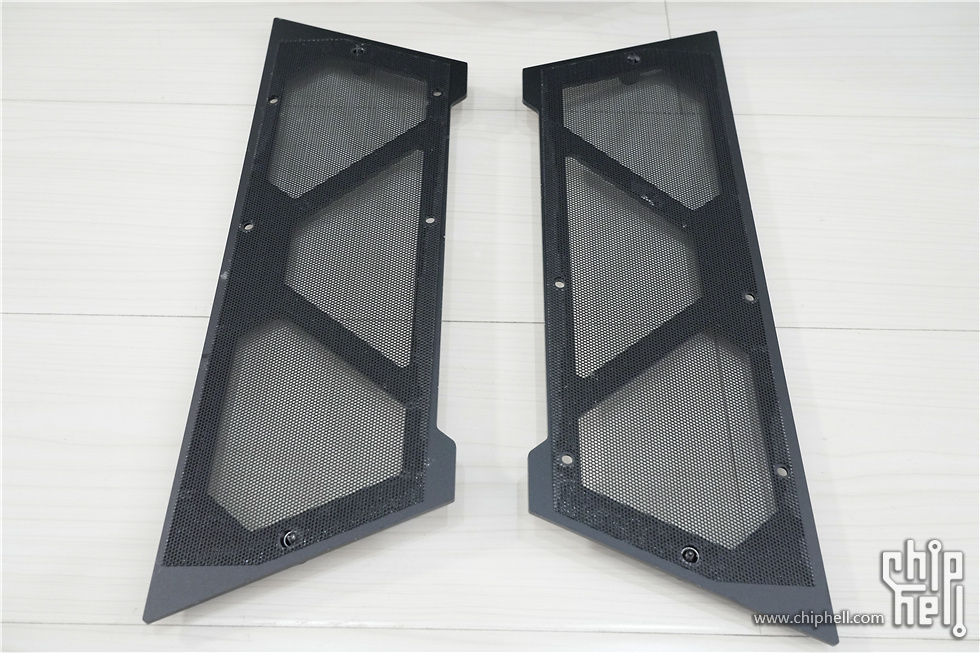

       菊花位来一张，双子星机箱设计了两块盖板遮挡了主板和显卡的IO接口，并在后侧保留了走线槽，可以让走线更加规整。


      为了起到规整走线的作用且不易发生位移，菊花位的两片盖板采用的是螺丝固定方式。

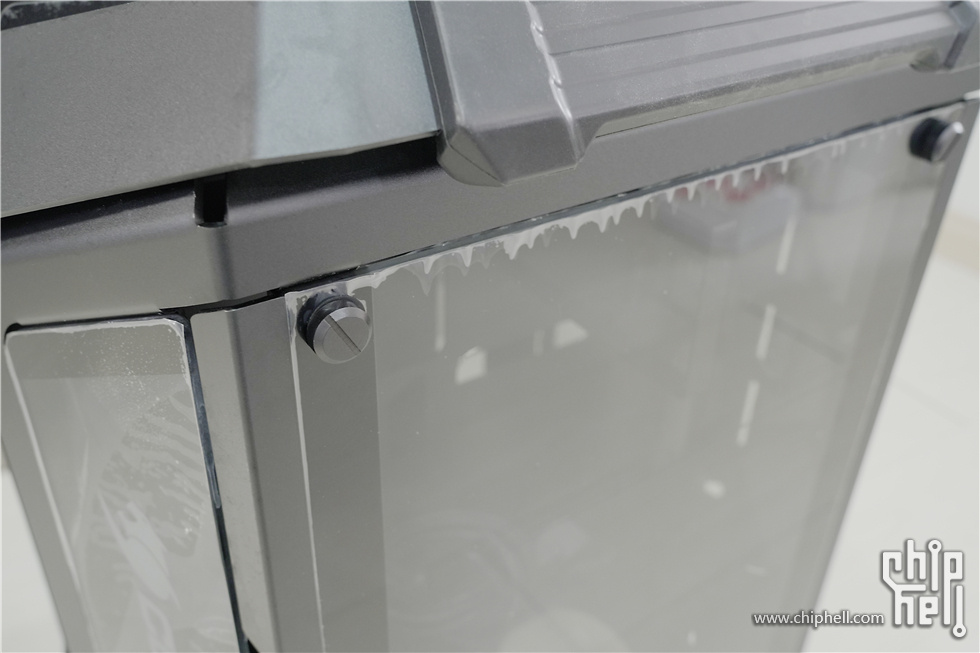

      两侧的侧透钢化玻璃由大型螺丝钉进行固定。

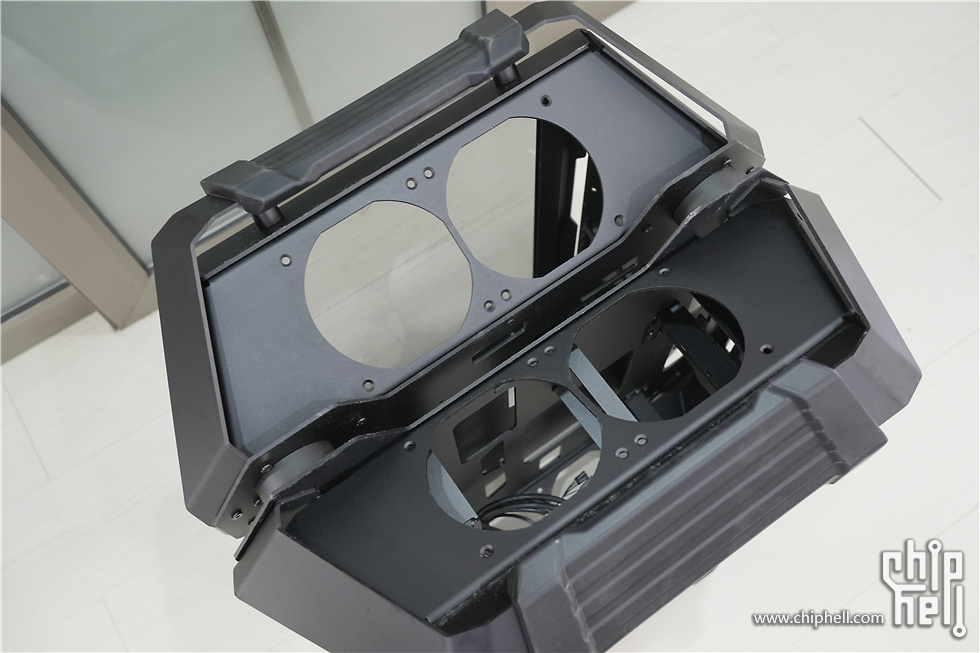

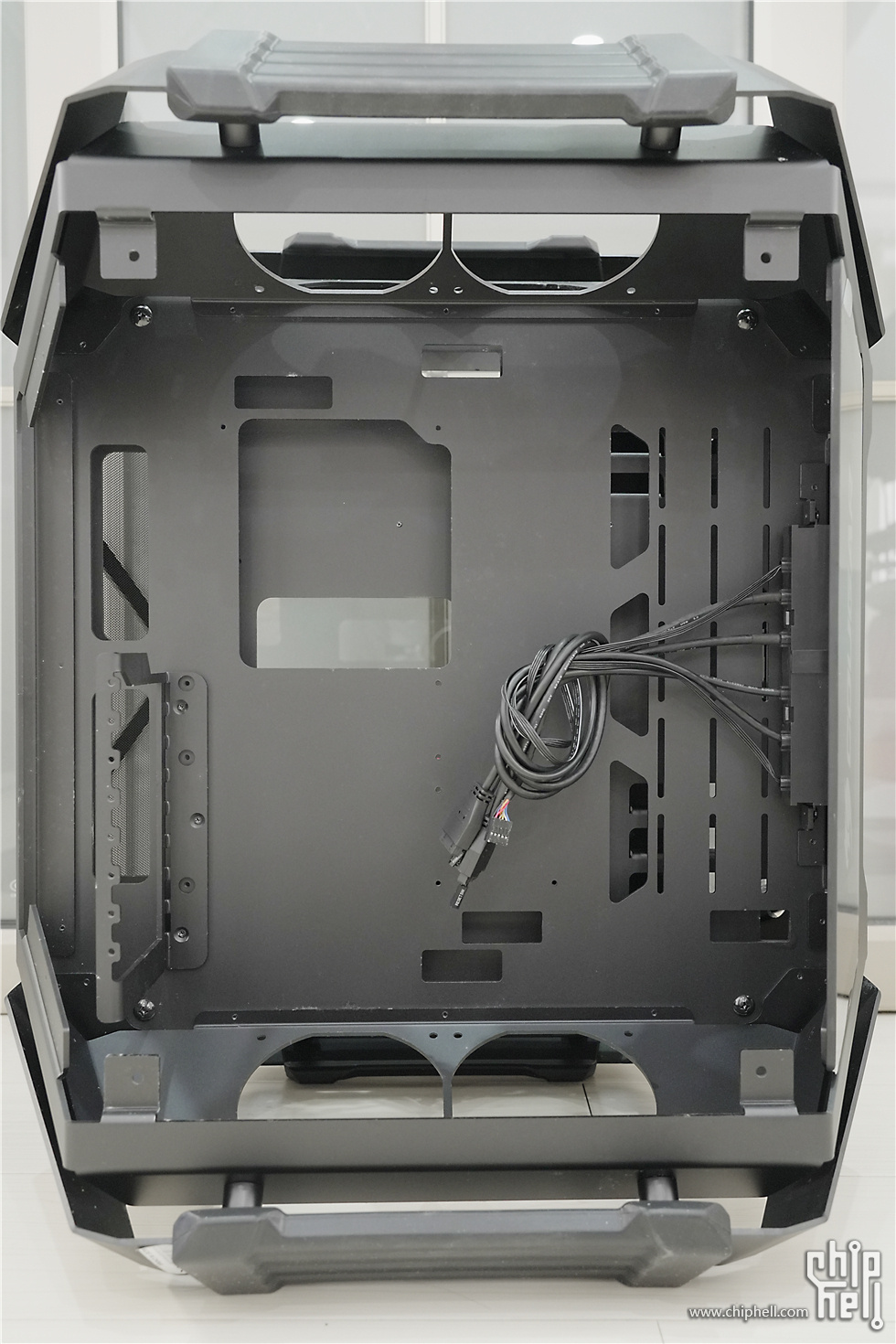

      ATX主机位结构来一张，非常直观，上下均可安装2*120mm风扇或者240mm冷排。

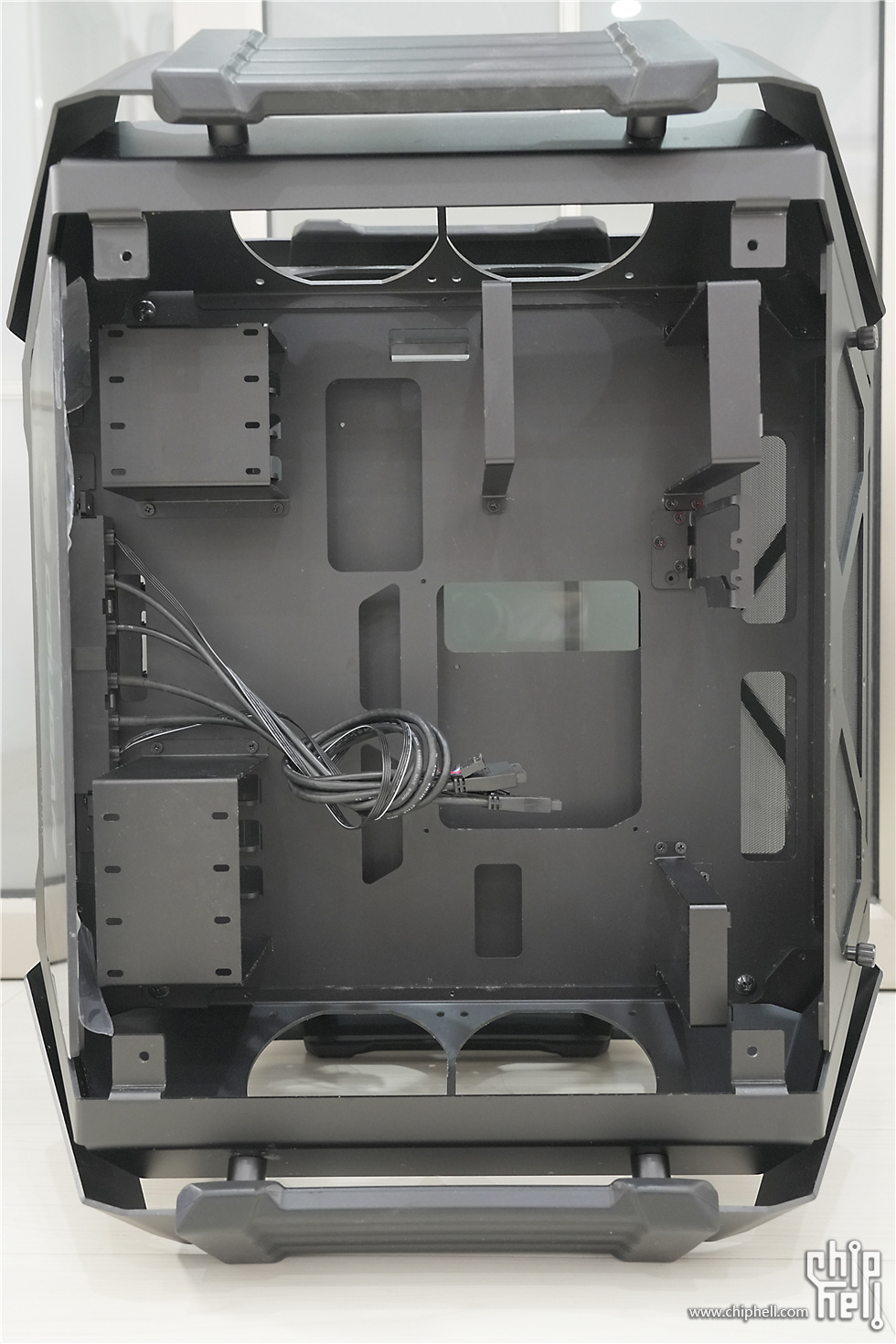

       ITX主机一侧则不一样，硬盘架和电源支架都在这边，顶部为ATX电源架，底部是SFX电源架。


主板


      ATX主机部分选择的是华擎 （ASRock）Z790 PG的SONIC索尼克联名款。

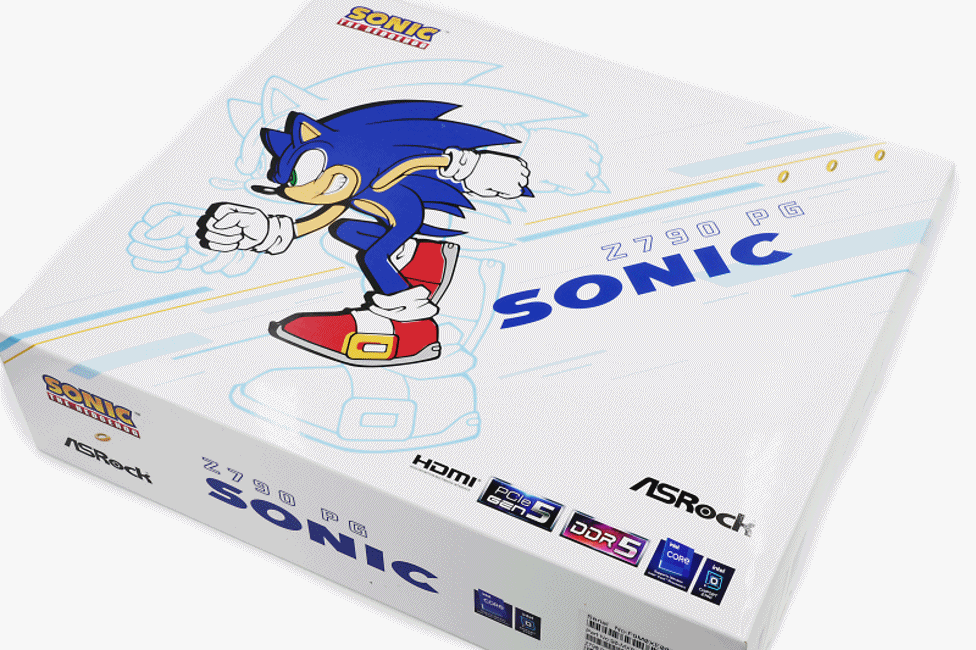

     开箱动图来一张。

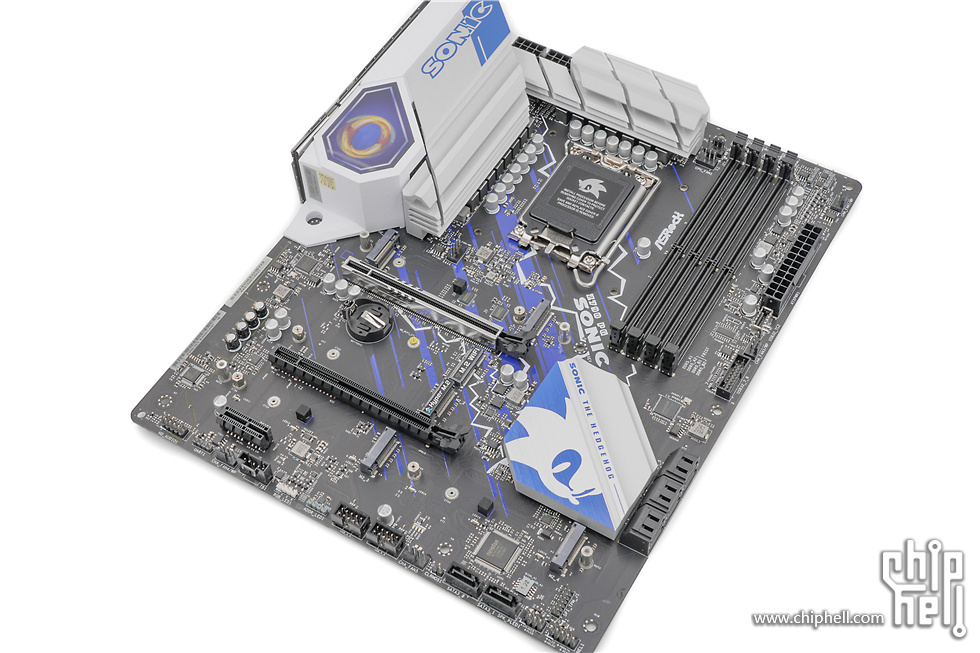

       主板正面来一张，可以看到蓝色的刺猬索尼克和白色底色相得益彰，其实不止外观，BIOS界面也拥有索尼克主题专属画面，我后面会展示。

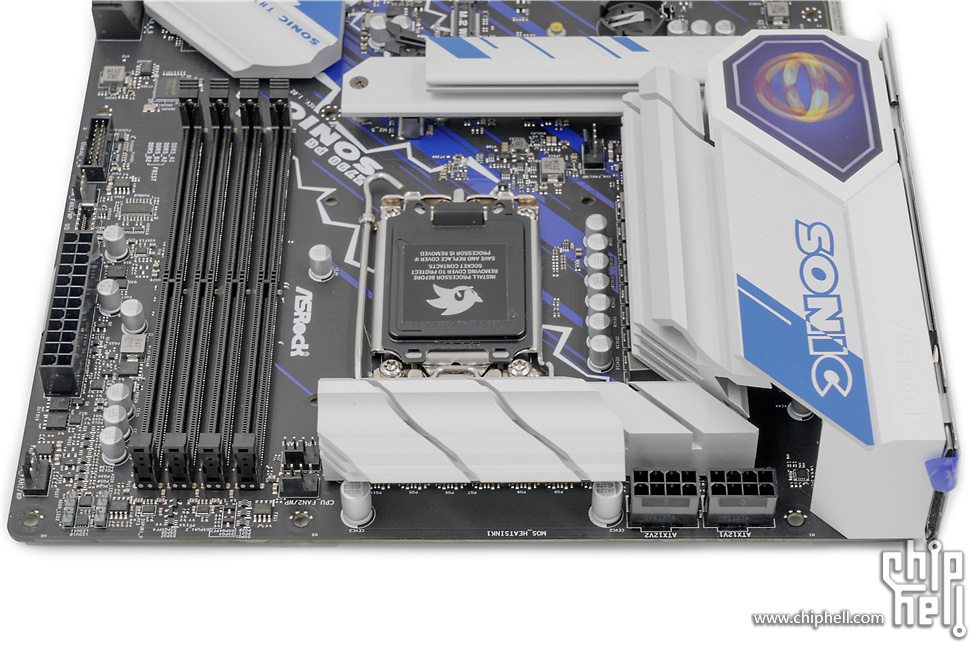

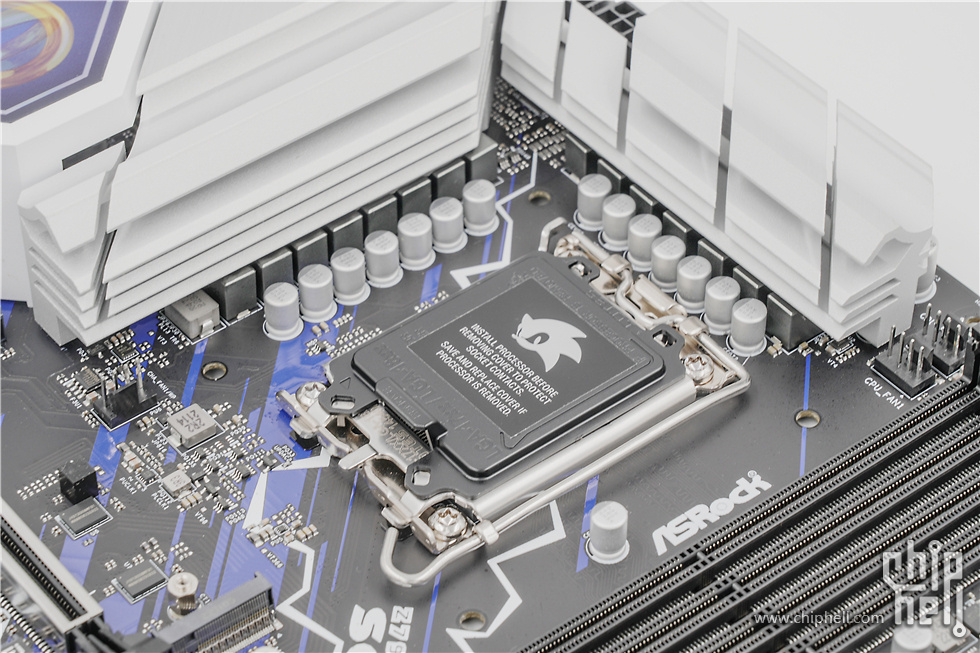

       CPU供电为双8pin，官方介绍的外观是根据经典场景「碧山区域」捕捉金币的游戏画面做为设计灵感，散热片上的SONIC字符不如下面的金币抢眼，我拍的这张居然将旋转的感觉拍了出来。

       比较有趣的是I/O散热装甲上的金币图样，在不同角度看会发现金币会随着角度的变化而转动，算是被动的动态视觉效果，要是能搭配个金币声效就更有意思啦。

       Z790 PG SONIC采用了14+1+1 Dr.MOS供电设计，辅以大面积散热片和2oz铜+6层PCB的加持，还是很不错的。

       由左至右依次为DP、HDMI接口，预留的WiFi模块接口、2*USB 2.0 Type-A接口，4*USB 3.2 Gen1 Type-A接口，1*USB 3.2 Gen1 Type-C接口、2.5G Killer E3100G网卡接口，2*USB 3.2 Gen2 Type-A接口，音频接口，这块主板唯一可惜的只有一点，那就是没有预装WiFi模块，需要自己加装。

       M.2硬盘散热装甲全部取下来拍一张，Z790 PG 索尼克联名款支持PCIe5.0，新的SSD和显卡现在一个都没见到，但是理论传输速度还是很令人期待，PCIe 5.0 *16插槽覆盖以金属护甲已经是传统艺能啦。

      2片金属散热片可以为3个M.2硬盘提供加强散热，散热片背面都已预装硅胶散热贴。

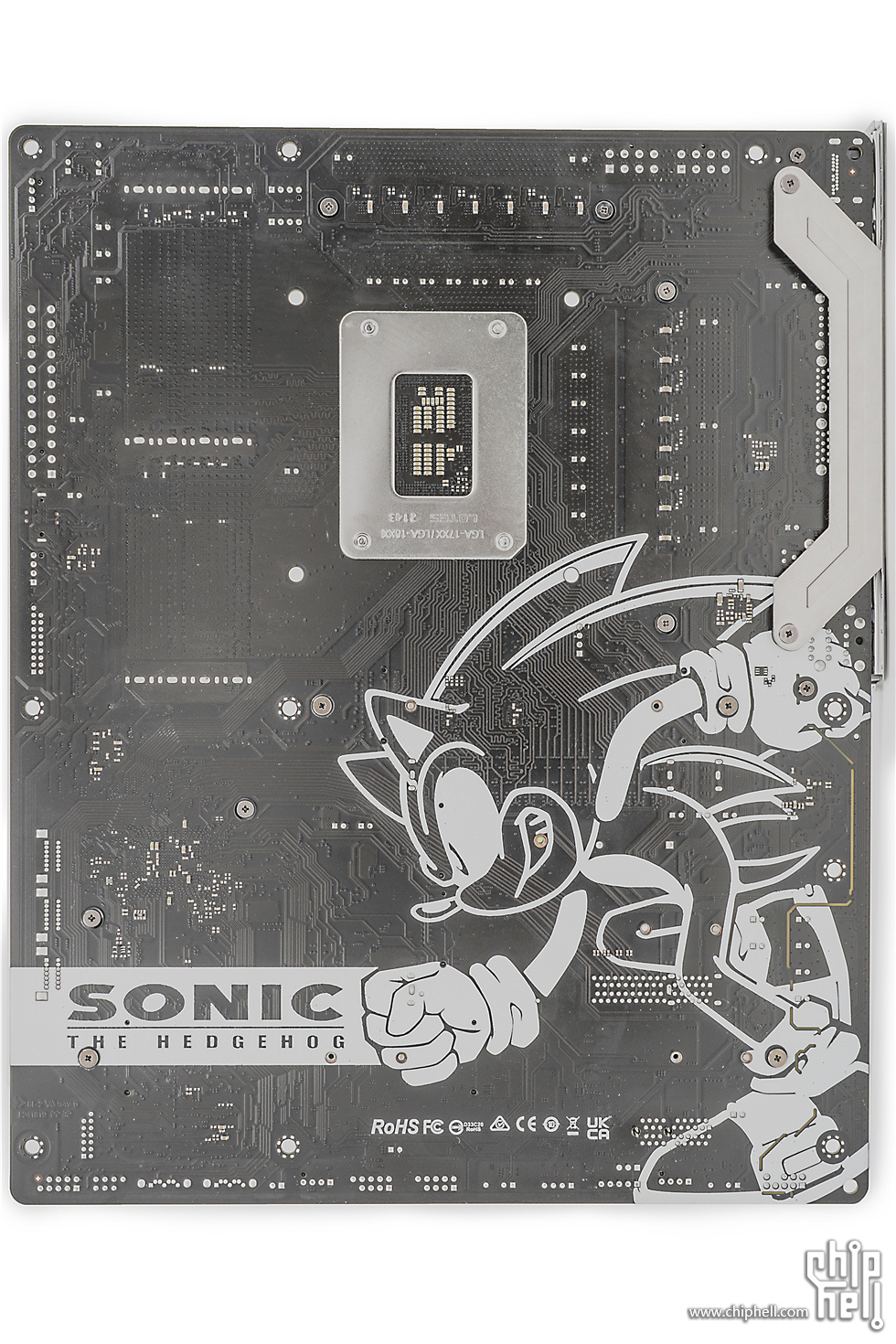

      主板背面居然也有sonic的图案，这个倒是很有意思。


主板2


      ITX主机选择的是华擎的B650E itx主板，支持PCIe 5.0 *16和PCIe Gen5*4 M.2硬盘，内置killer E3100G 2.5G网卡，支持802.11ax WiFi 6E模块。

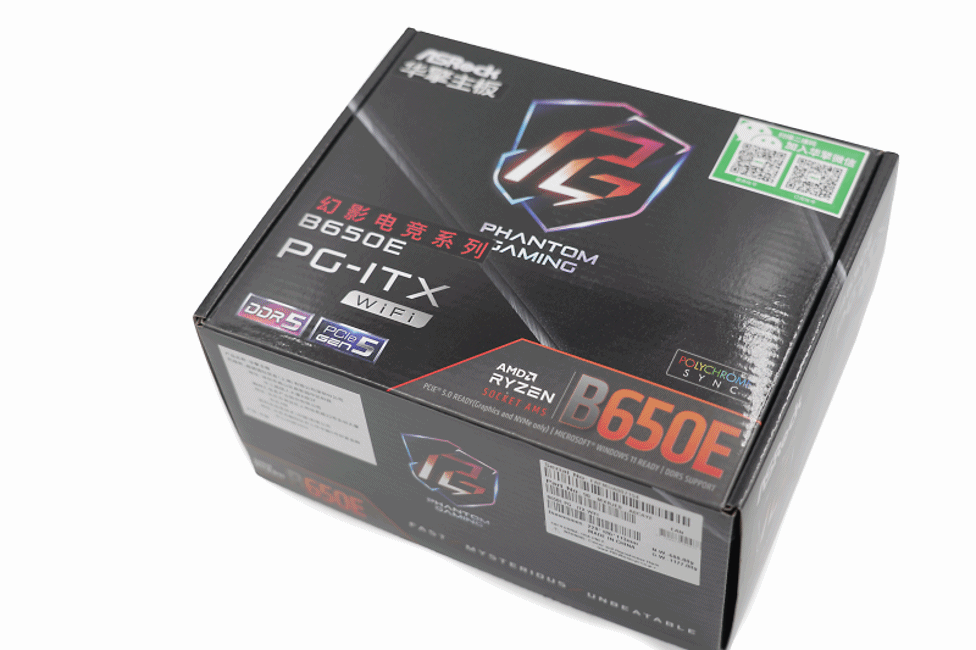

       开箱动图来一张。

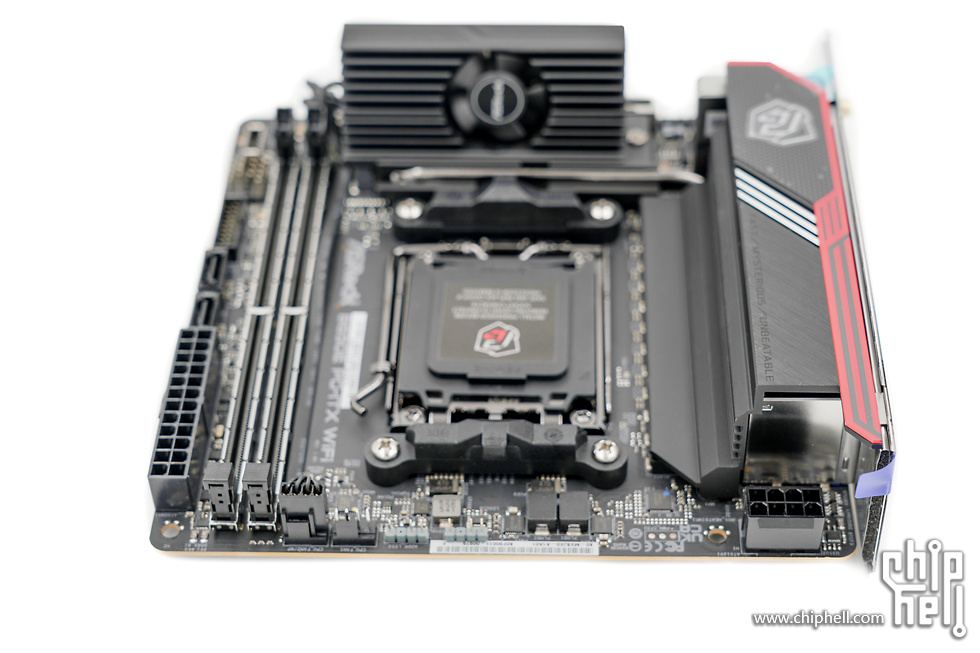

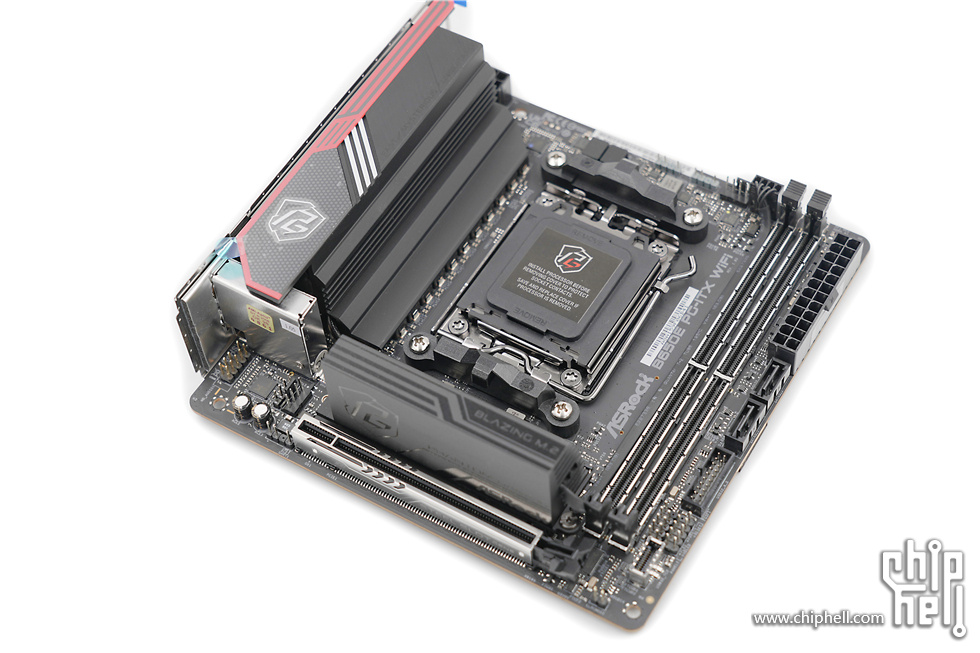

       主板正面照来一张。

       CPU供电单8pin，比较吸睛的其实是硬盘散热装甲上的那个小散热风扇，为了压制未来的PCIe5.0硬盘发热也是拼了。

       由左至右依次为2.5G网口（Killer E3100G网卡）、1*USB 3.2 Gen1 Type-A，1*USB 3.2 Gen2 Type-C、2*USB3.2 Gen2 Type-A，HDIMI接口、4*USB 2.0 Type-A接口、音频接口、WiFi天线接口。

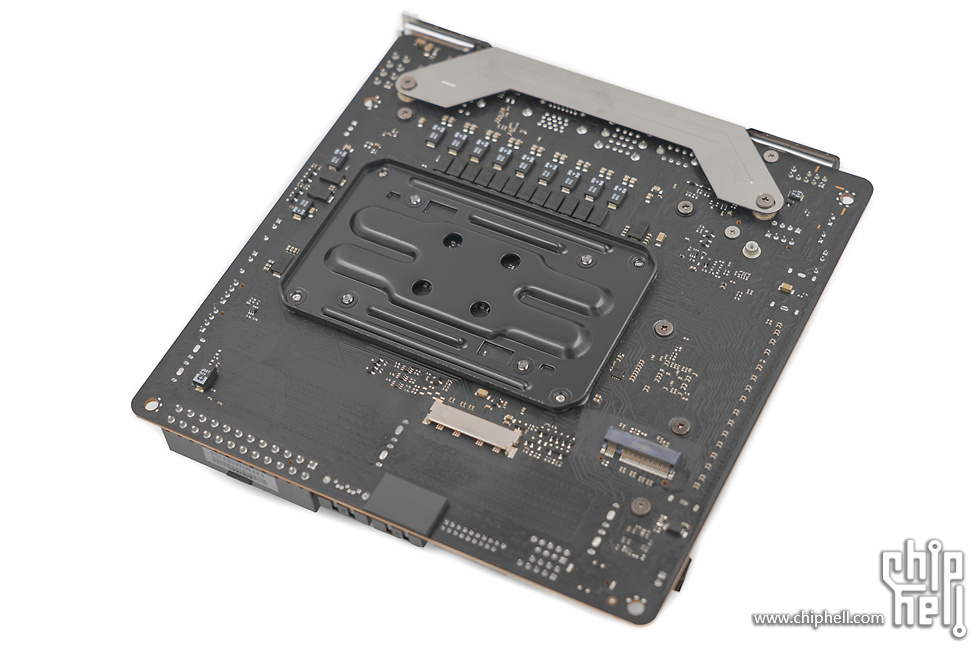

     背面也来一张。


显卡


      两个平台选择的是索泰家的两款显卡，一个是3070Ti天启，另一个是3060月白。

       天启3070Ti开箱动图来一张。

        随显卡附送了一个钥匙链和一个金属贴。

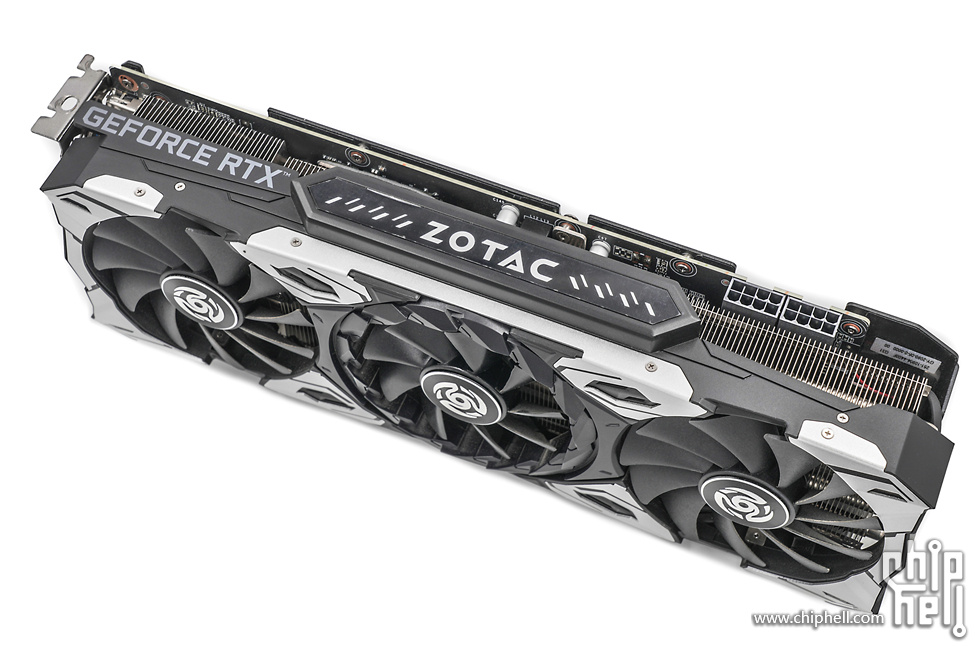

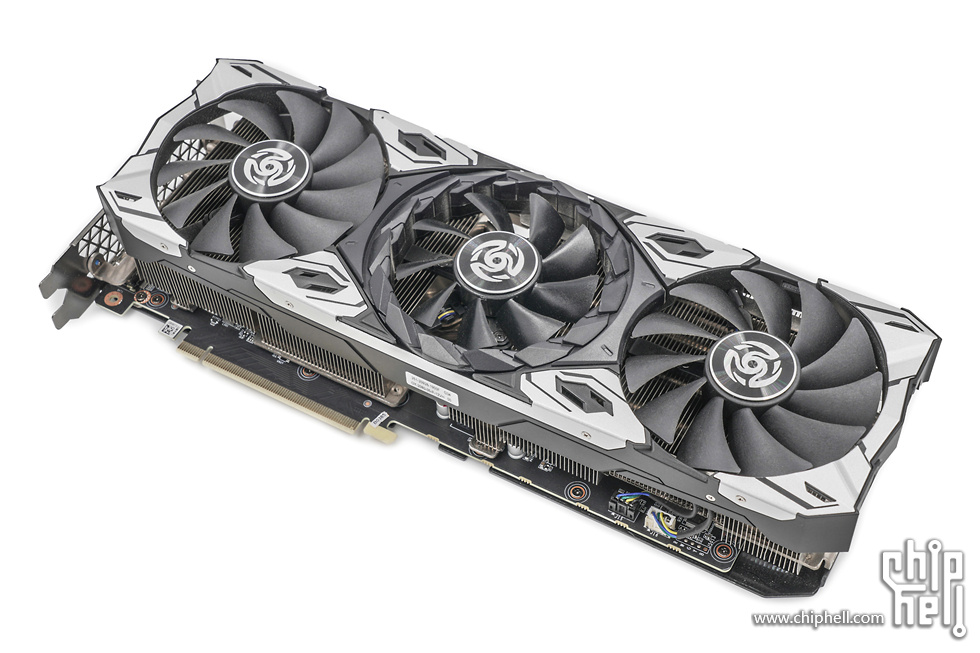

       3070Ti天启是3风扇设计，中间的风扇带ARGB效果，官方名字很好听，叫启世之环，整个显卡其实应该说是5风扇设计，金属背板上还可以安装两个风扇。

      显卡肩部中心是索泰的logo信仰灯，常规的双8pin供电。

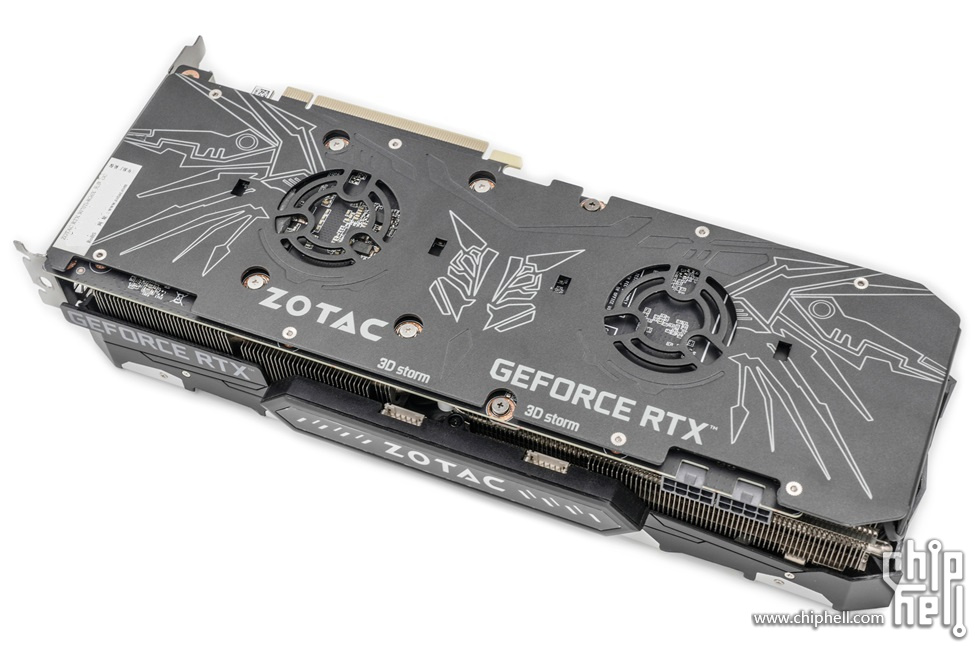

        金属背板的设计很nice，机甲风格的翅膀覆盖了整个背板，上面预留了两个小风扇（官方名称3D Storm，还带ARGB）的固定位置，可以通过安装小风扇进一步降低温度。

       输出接口为3*DP1.4a，1*HDMI 2.1。


       ITX主机部分我选择的是索泰的月白显卡，纯白配色颜值高，价格合适，本来这是我为了过阵子装台ITX入的，但是两个月先后享受各种隔离政策3次，而且快递时断时续，索性就这块显卡拿来上机王争霸啦。

      开箱动图来一张。

       索泰3060月白显卡为了保持苗条的身段，所以风扇采用了9+10cm双风扇设计，均为11片扇叶。

       显卡背面覆盖背板已经是传统艺能了， 纯白色的背板也让整个月白显卡的颜值更上一层楼，双8pin供电在这个角度能够看到其实是内凹设计，右侧边缘设计有导风槽。

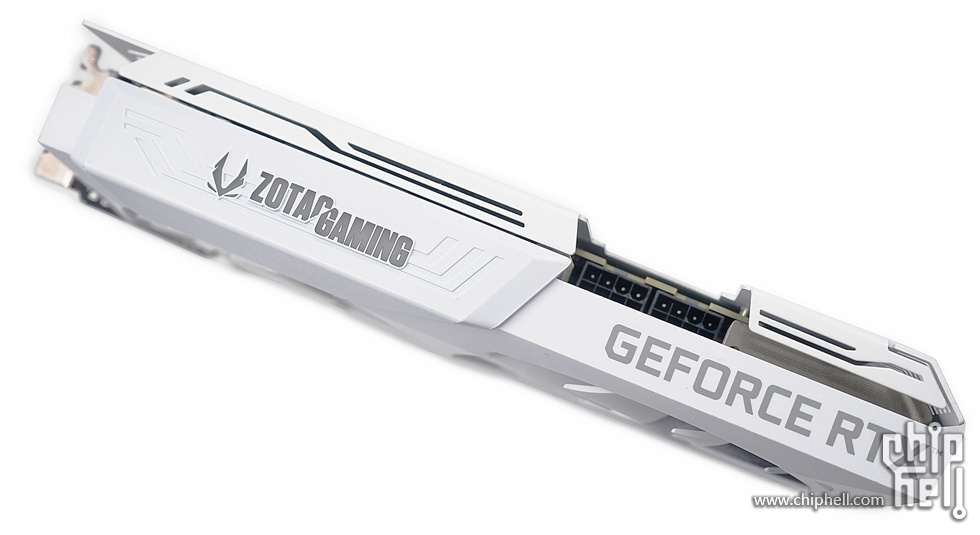

       整卡长度仅23.2cm，双8pin供电。

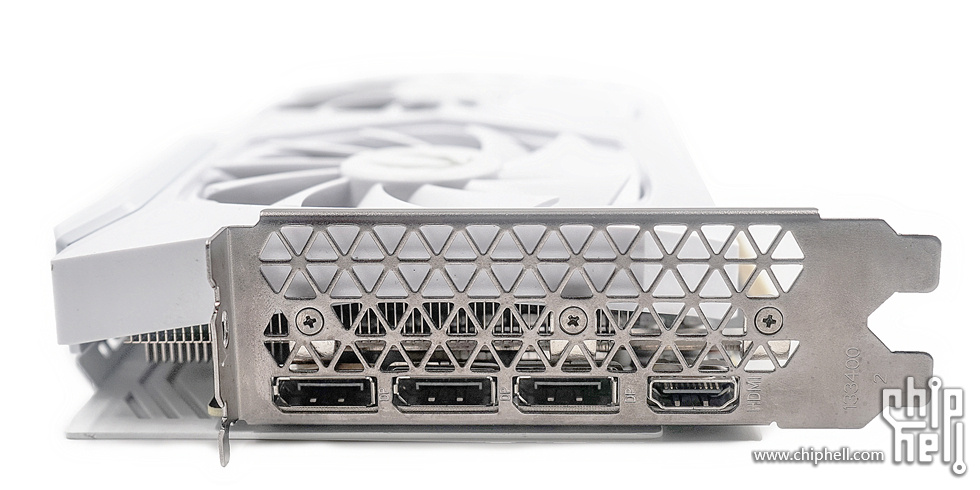

        拥有3*DP 1.4a和1*HDMI 2.1。


内存


      内存方面，我选择了Kingston FURY Renegade叛逆者RGB灯条（16GB*2,6400MT/s）和Kingston FURY Beast野兽RGB灯条（16GB*2,6000MT/s），这两款套条的颜值和效果都挺不错，所以干脆各来一套啦。两款内存的RGB灯效都可以使用FURY CTRL控制软件进行调整，也兼容华硕、华擎、微星等主板的灯效全家桶。

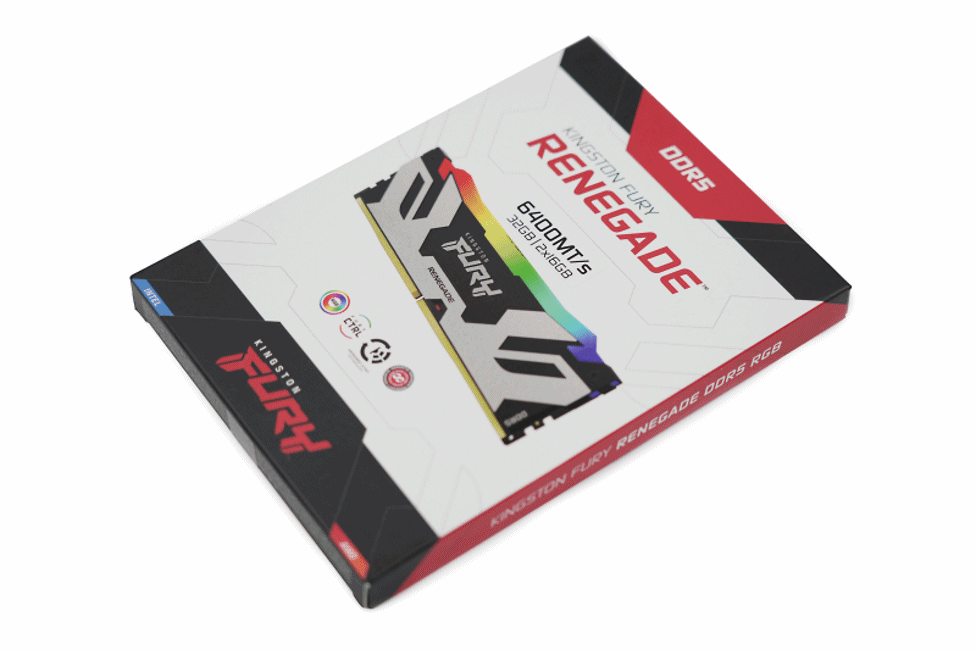

       Kingston FURY Renegade叛逆者RGB灯条开箱动图，这套是给ATX主机使用的，32-39-39 1.4V XMP参数。

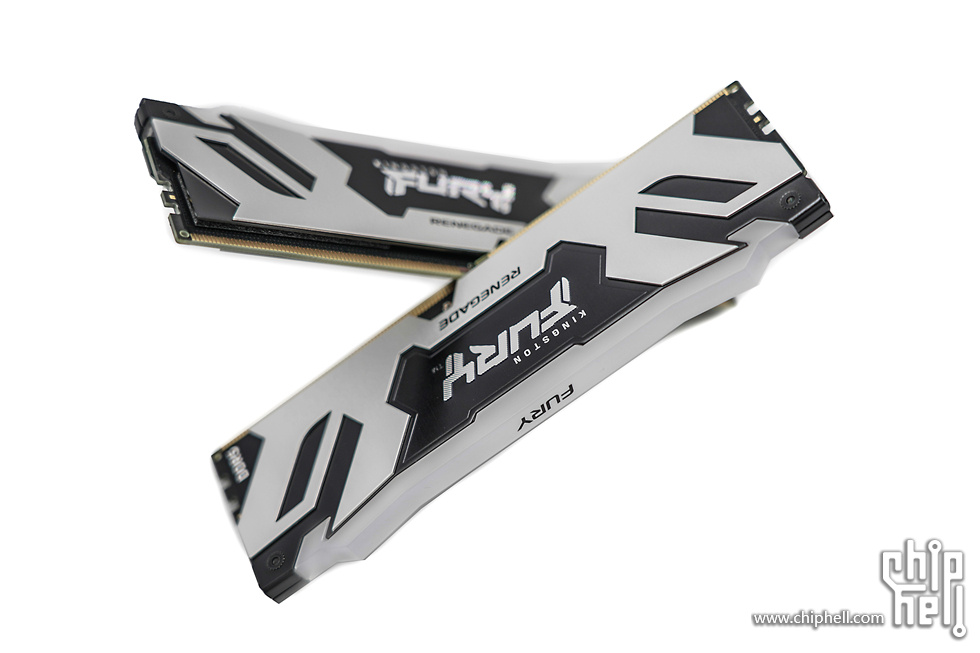

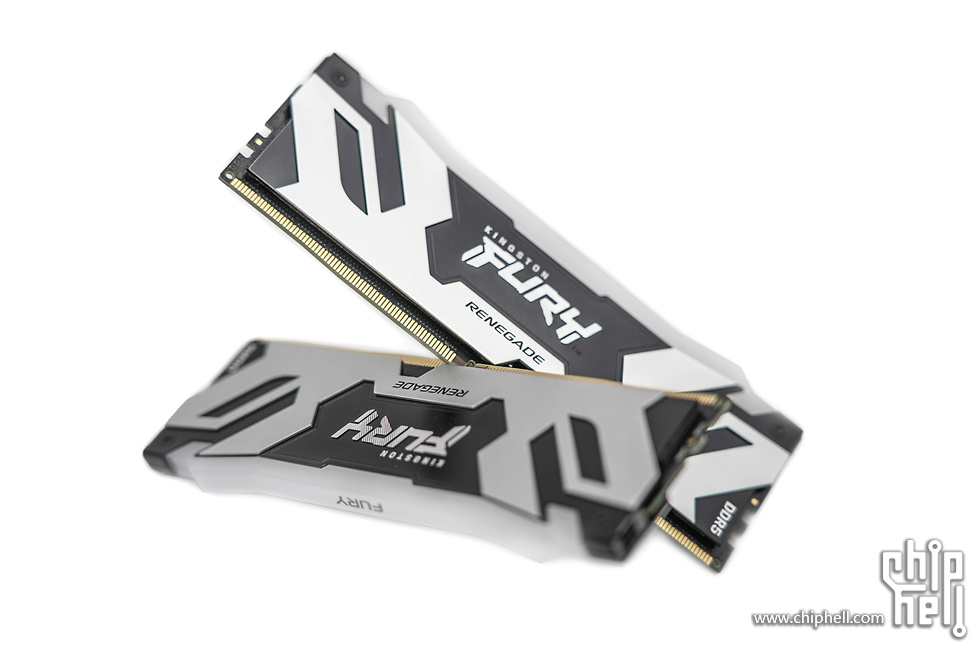

      常规造型先来两张，铝质散热器不仅颜值过关，还能够有效保证高负载下的散热，12颗独立LED灯珠支持16种动态光效。



      Kingston FURY Beast野兽RGB灯条这个是透明包装，也算是开箱动图~这套是给ITX主机侧用的，36-38-38 1.35V xmp，支持Intel XMP 3.0。

       Kingston FURY Beast野兽RGB灯条自带散热铠甲，4cm的高度能够兼容大部分风冷散热，表面采用了金属拉丝工艺，结合冲压纹路，无论是颜值还是手感都OK，尤其是那个异形扳手的镂空也很有趣。

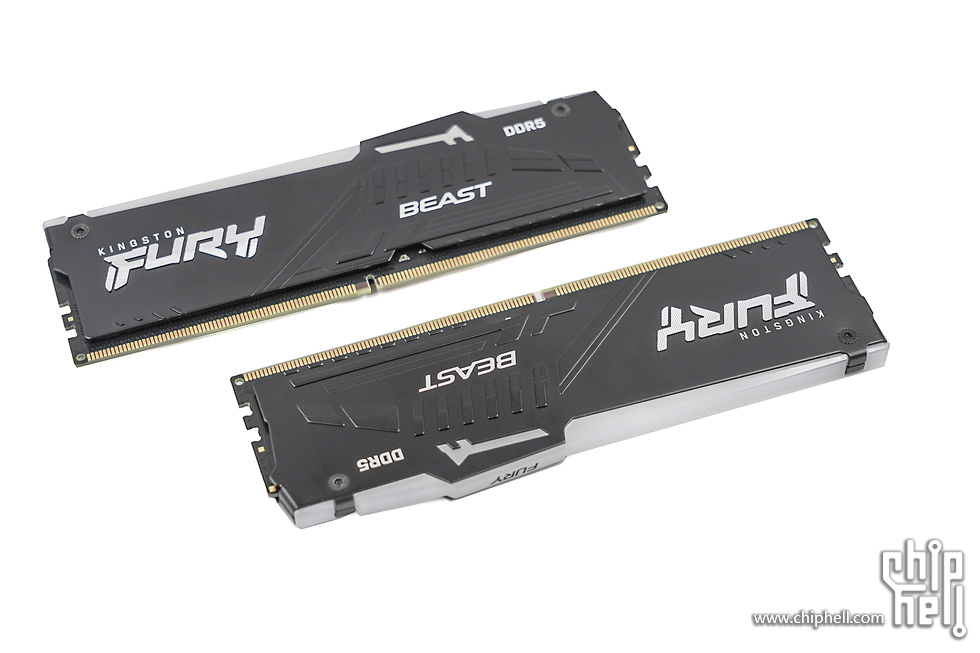

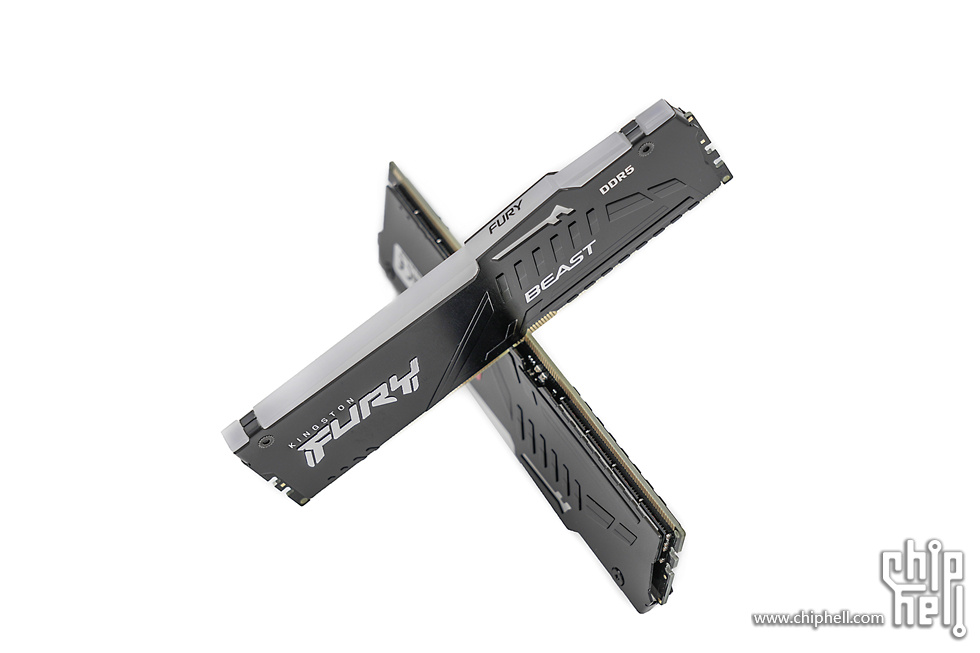

       常规造型来一张，12颗独立LED灯珠支持16种动态光效。


硬盘


      现在手头正好有两块金士顿的NV2 2T PCIe 4.0硬盘，直接用上了。

     包装非常环保，简单的像SD或者CF卡一样，红、白双色配色，透过透明的窗口能直接看到NV2硬盘的全貌。

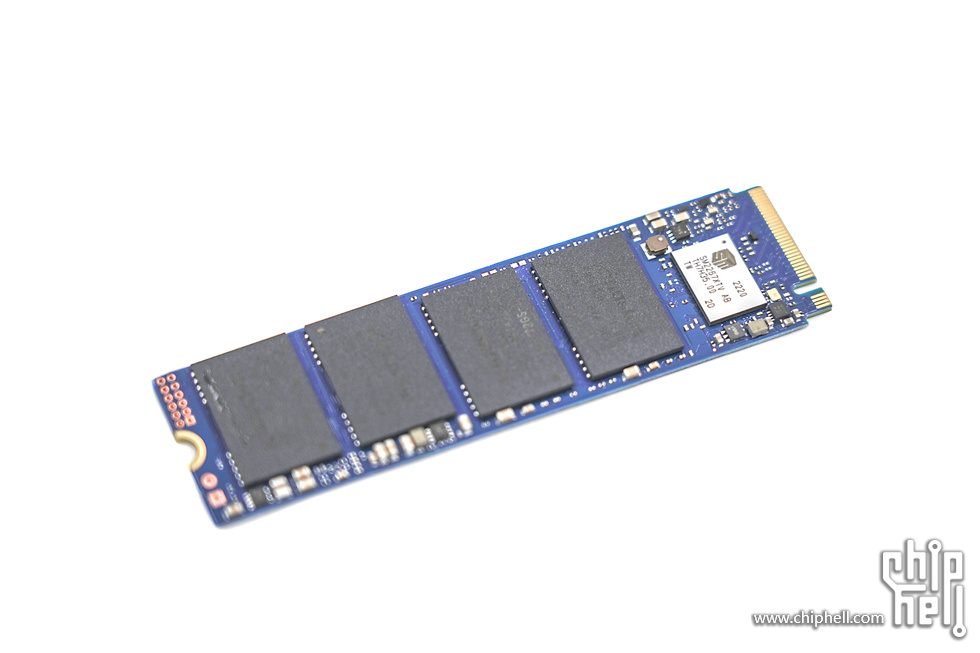

       NV2硬盘采用深蓝PCB，揭开贴纸可以看到金士顿自封装的4颗512G的存储芯片，标准的2280长度规格，除了主控和NAND闪存看不到缓存，应该是采用了DRAMLESS无缓存型主控设计。

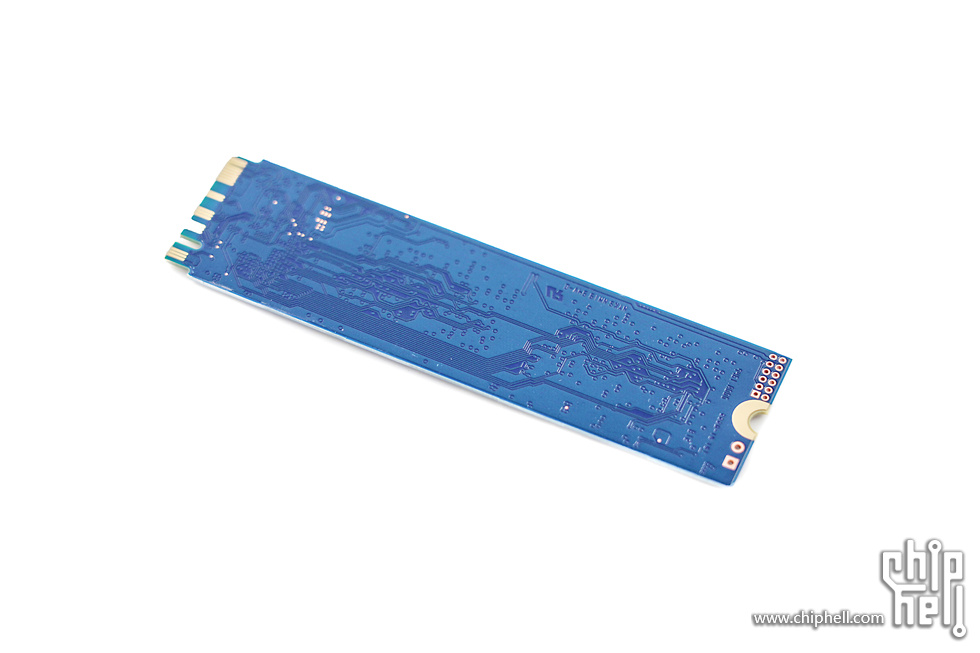

      单面M.2设计，所以笔记本电脑的兼容性不错。


电源


      骨伽双子星机箱支持ATX和SFX电源各一个，这次装机的配置也并不是高功耗的配置，所以选了一个全汉的Hydro G PRO 850W金牌电源和Dagger pro 650W金牌电源。

     Hydro G PRO 850W电源为80 PLUS金牌转换率，并且支持低负载停转功能，采用模组化设计，官方标称使用全日系105℃工业等级电容。

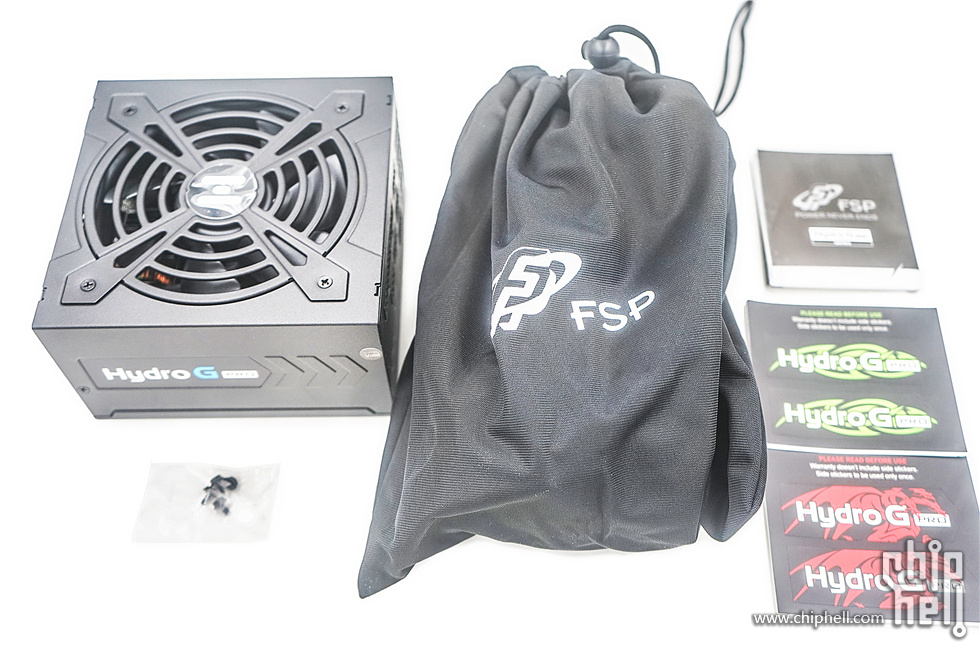

      Hydro G Pro 850W电源全家福，包括电源本体和固定螺丝，线材出厂的时候放在了布袋子里，除了说明书之外，还送了两张不同颜色的贴纸。

      Hydro G Pro 850W采用了120mm的FDB液态轴承风扇，不仅噪音很低，还因为智能控制加持所以低负载情况下风扇是停转的，彻底静音，外壳采用了防刮耐震火山岩质感烤漆，所以手感有点奇特，有那么点类似硅藻泥。

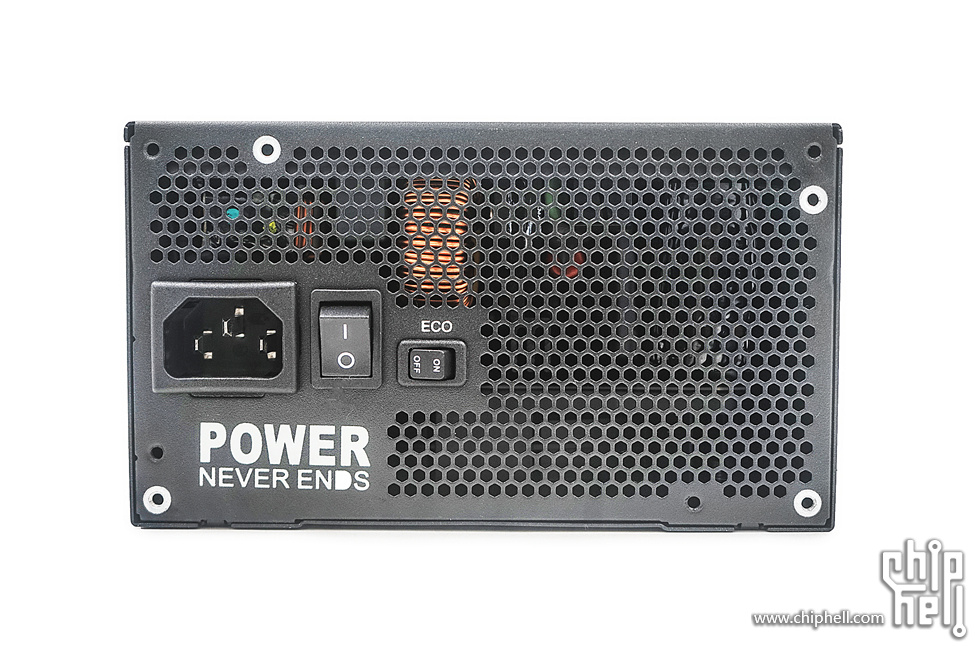

      菊花位来一张，依稀能看到里面的元件，电源开关旁边是ECO开关，打开的时候只要电源负载在30%以下，风扇就会保持停转状态。

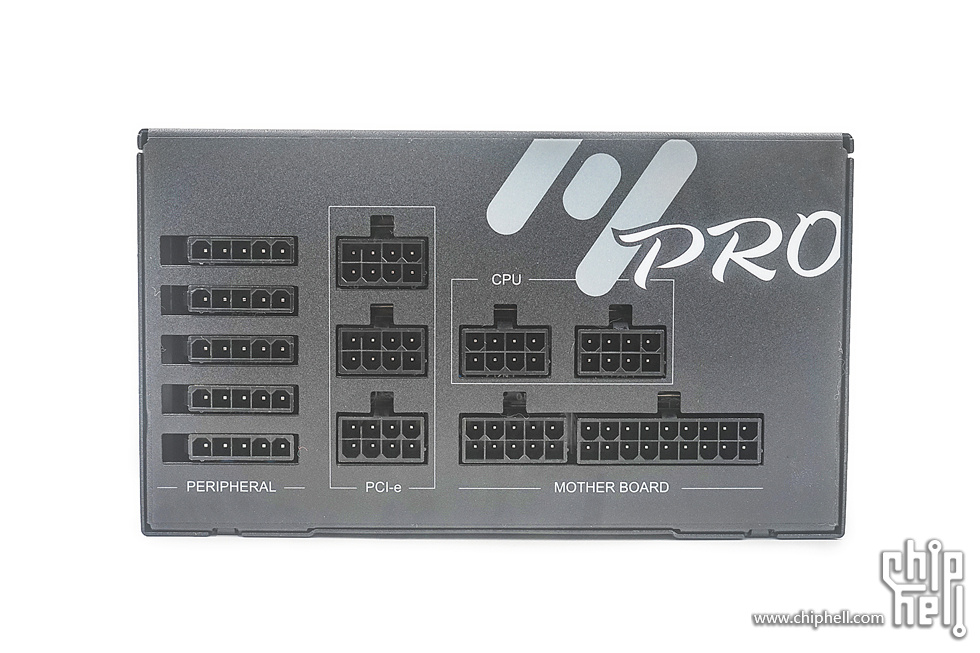

      全模组接口来一张，基本上能满足大部分应用场景的需求了。

       所有模组线拆包，分别为20+4pin主板供电，2根4+4pin CPU供电，2根500mm PCIE的6+2pin供电，1根650mm PCIE的6+2pin供电，还有常规的2根sata供电和2根satapata供电，以及一根Floppy供电。

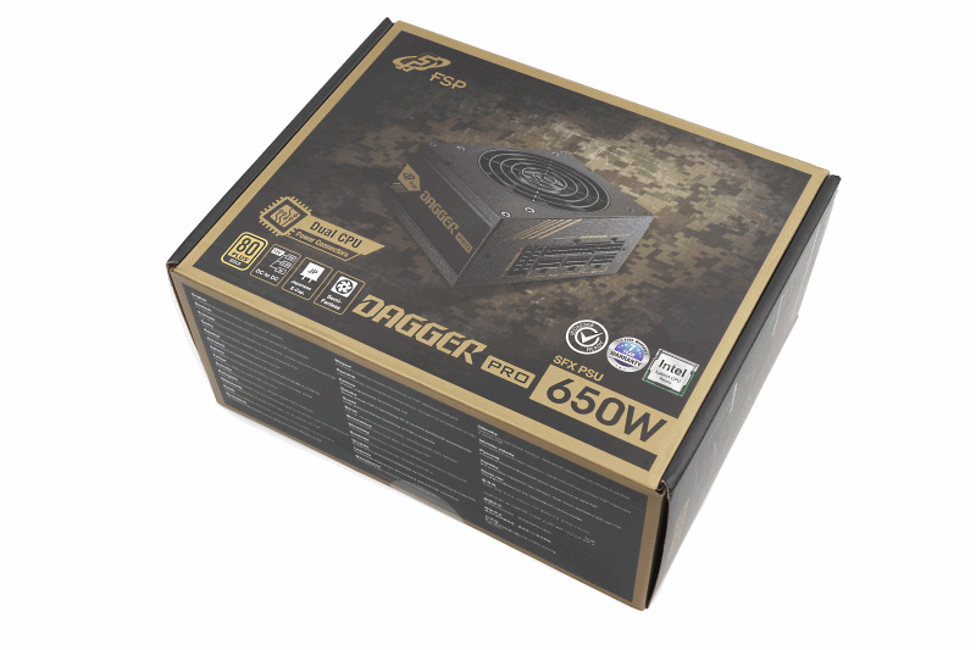

        Dagger pro 650W金牌电源开箱动图先来一张，和Hydro G Pro 850W同样采用了全日系电容，也通过了金牌认证。

      92mm的智能启停风扇，在20%负载以下是不转动的。

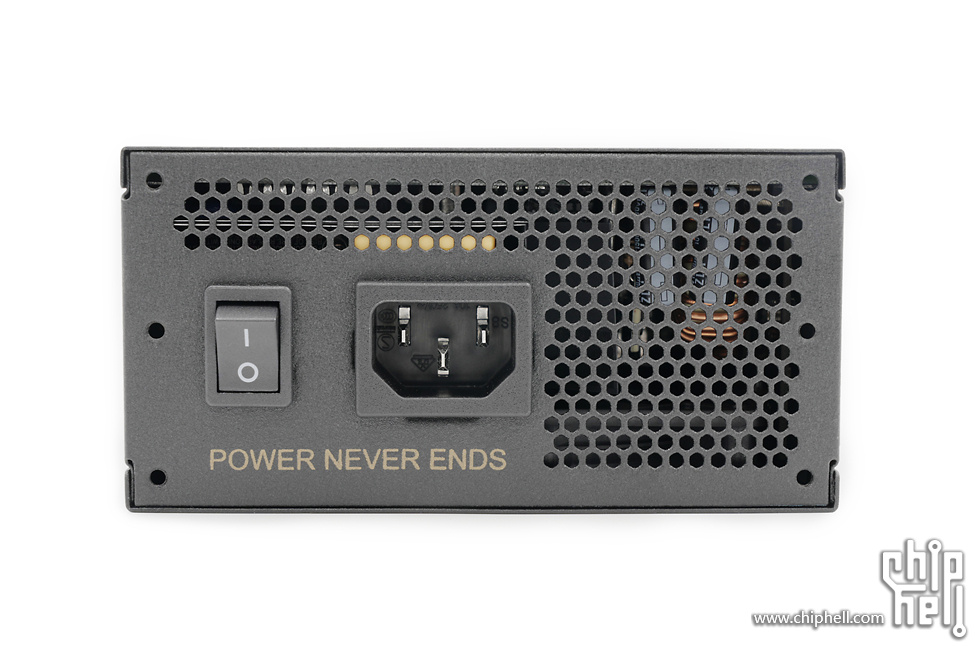

     菊花位来一张。

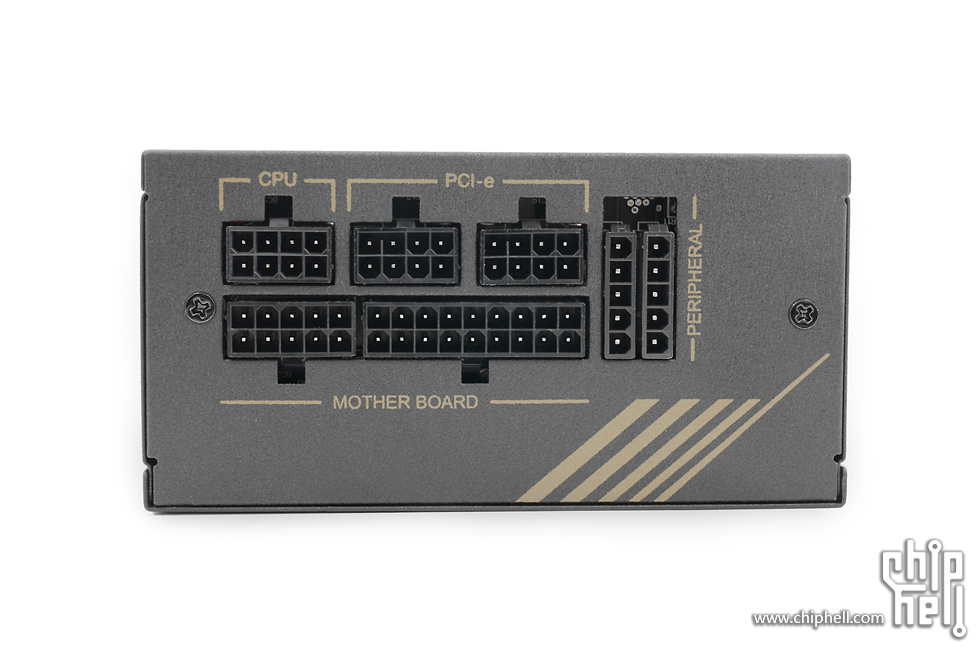

       全模组接口来一张，支持CPU双8pin接口，基本上能满足大部分ITX主机的需求了。


散热


       这次散热我选了两个风冷，13600K主机用的是利民的SL-100下压式散热纯白款的，7600X用的是

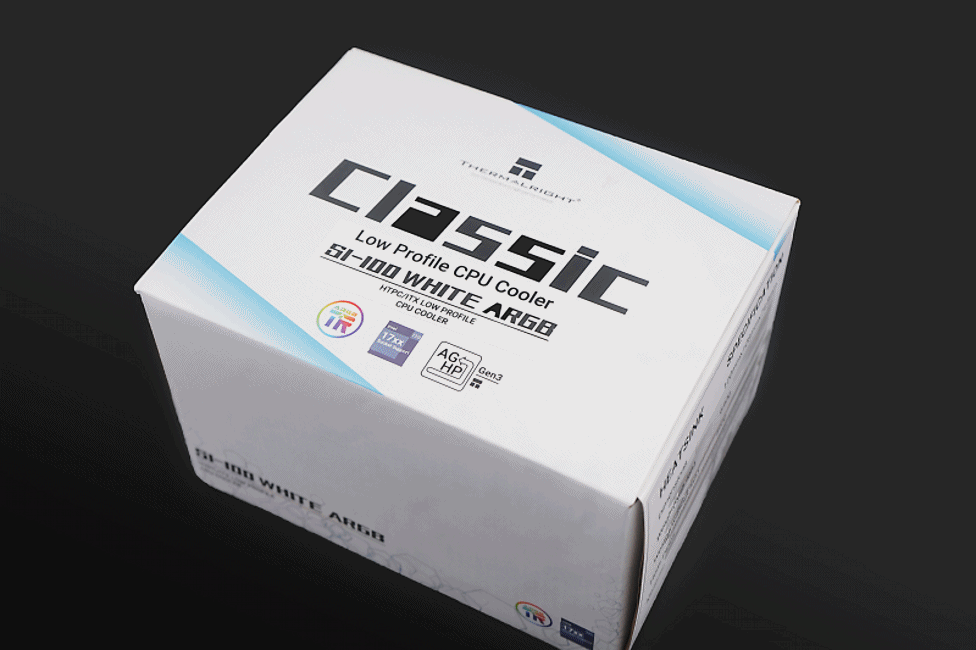

       开箱动图来一张。

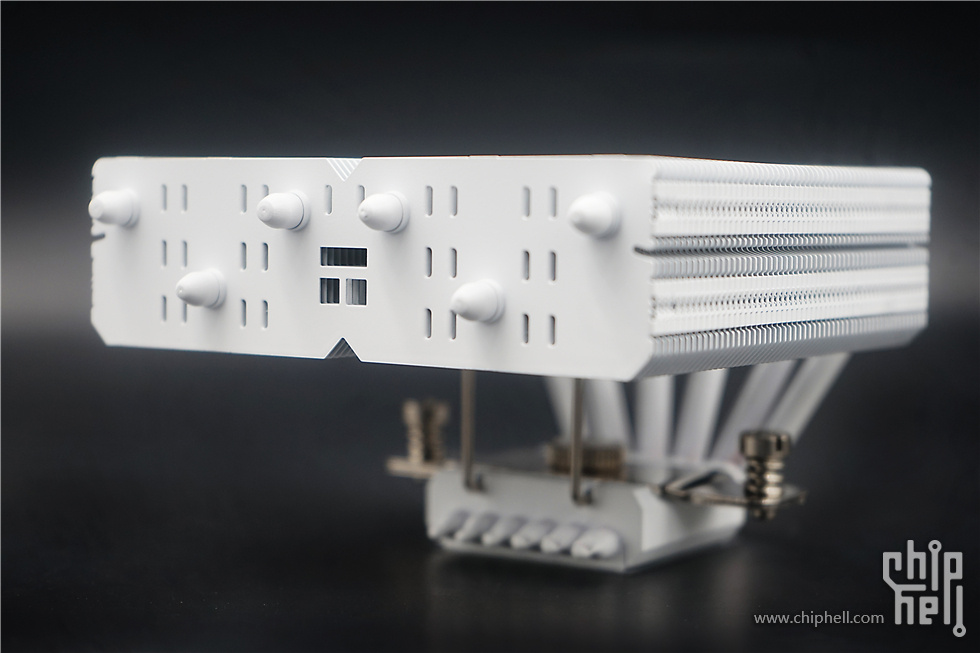

       这个角度0.4mm纯铝鳍片非常齐整，预留了两个用于固定螺丝的孔位。

     再来张特写。

      SI-100的三围是120*108*74.8mm，如果使用15mm薄扇的话整体高度就只有90mm了。

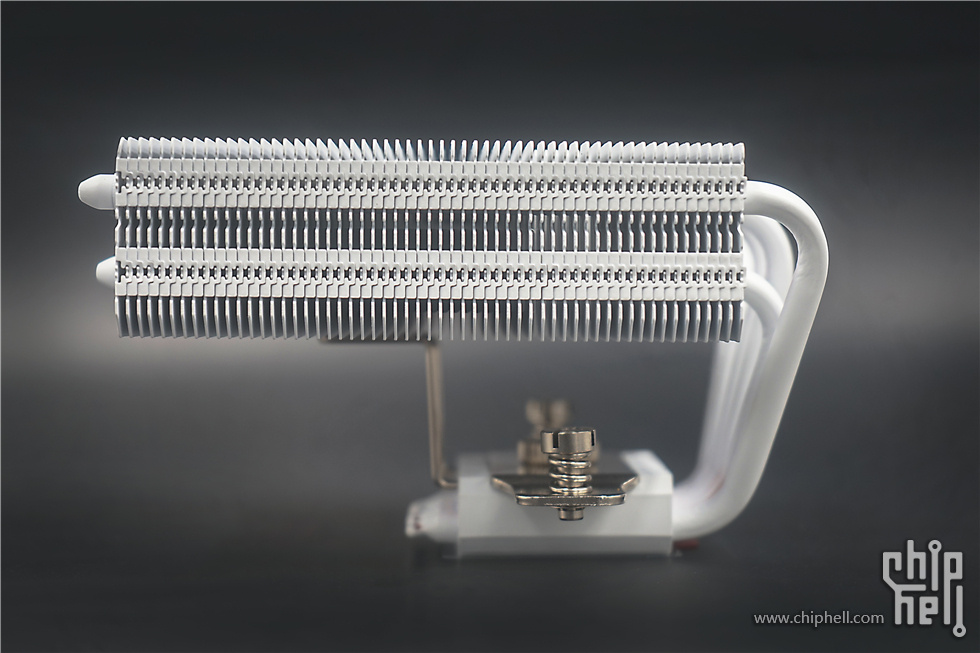

       0.4mm的全铝电镀回流焊鳍片整整齐齐，穿Fin工艺规规整整。其实看到这个侧面的时候，相信我，我和你的想法是一样的，即锯掉这个托架把风扇放在中间，机箱如果搭配金属网侧板可向外吹风，有机会我考虑弄一次玩玩。

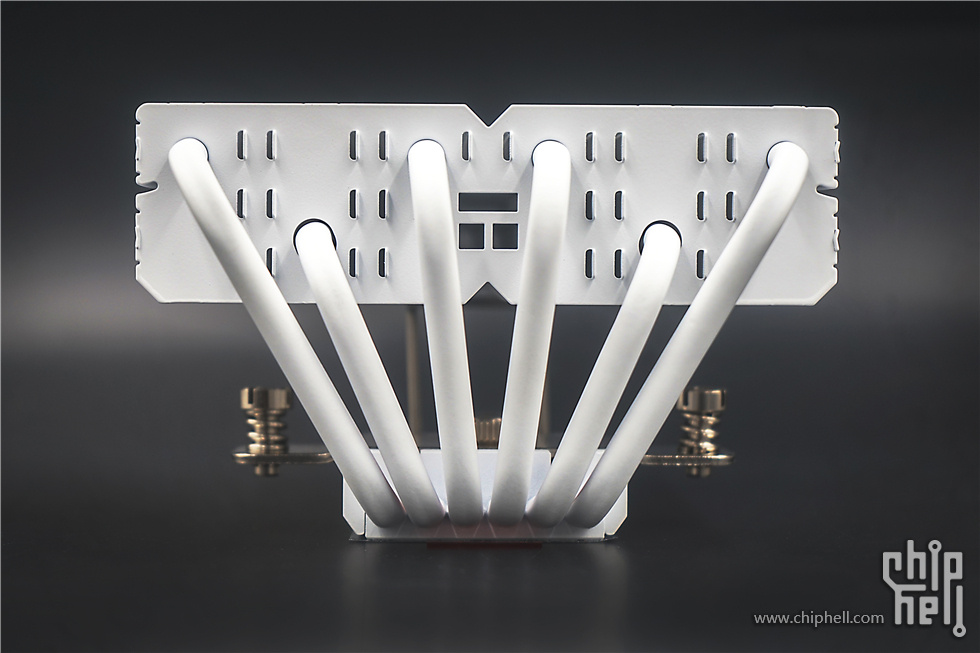

     6根6mm的AGHP III热管相对SI-100的身段来说有点粗壮。

      全电镀纯铜CNC底座，带保护贴。

       TL-E12风扇，12cm身段，采用S-FDB V2轴承，2000转±10%，风量最高72.37CFM，噪音控制在27.dBA以内，四角两面都有硅胶减震垫。

逸行风

      首先是ATX主机侧测试。

    小跑一下测试，对比11900K。

       Kingston FURY Renegade叛逆者RGB灯条未开启XMP作为基准数据，4400MHz，时序36-36-36-70，读65556MB/s，写63906MB/s，复制62526MB/s，延时91.7ns。
       默认XMP的6400MHz状态下再跑一次AIDA64内存测试，时序32-39-39-80，各项数据获得了很大提升，读93487MB/s，写86970MB/s，复制86867MB/s，延时72.4ns。

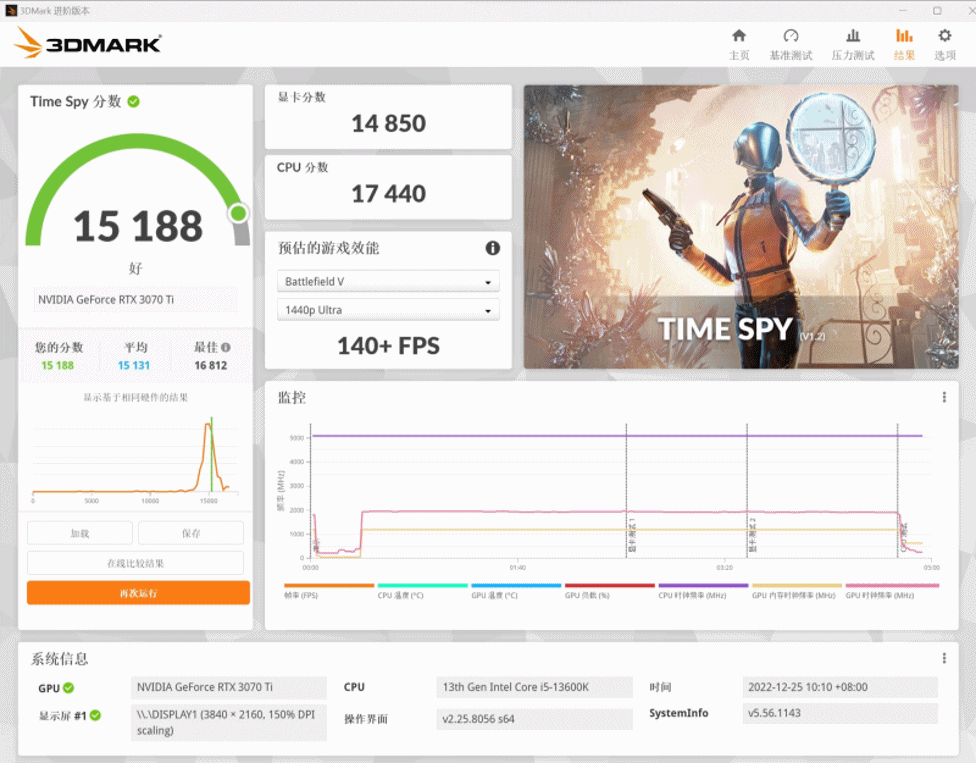

  3DMARK Time Spy测试，分数15188，显卡分数14850，CPU分数17440。
  3DMARK Time Spy Extreme测试，分数7471，显卡分数7381，CPU分数8027。
  3DMARK Fire Strike测试，分数31435，显卡分数36960，物理分数35733，综合分数13659。
  3DMARK Fire Strike Extreme测试，分数17741，显卡分数18104，物理分数36242，综合分数9260。
  3DMARK Fire Strike Ultra测试，分数9479，显卡分数9249，物理分数36209，综合分数4936。

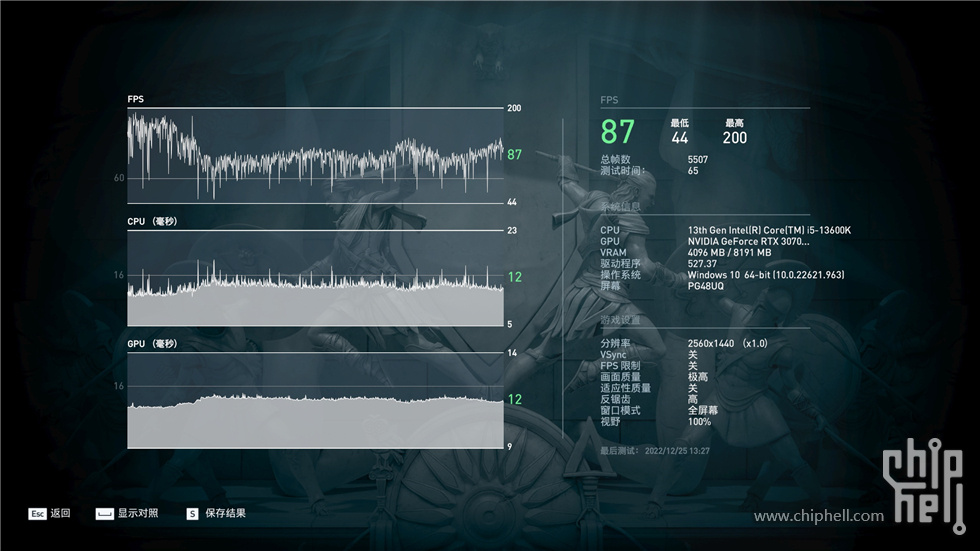

      众生平等奥德赛，2K分辨率，画质极高，平均帧率87。

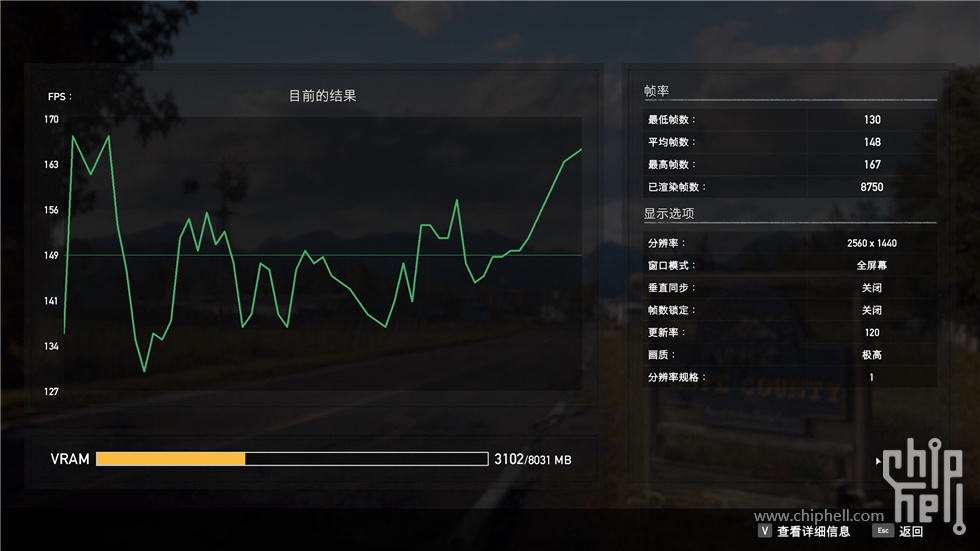

     孤岛惊魂5，2K分辨率，画质极高，平均帧率148。

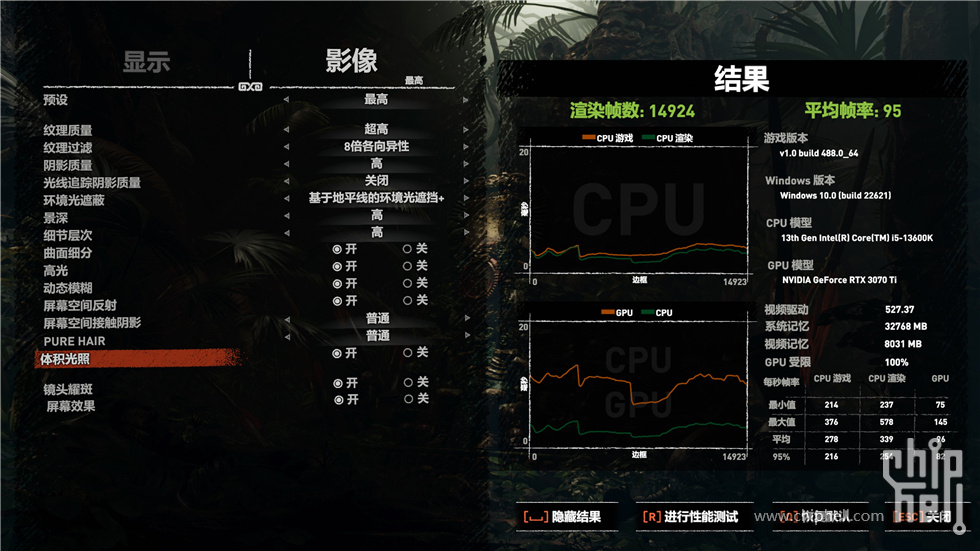

      古墓丽影：暗影，2K分辨率，设置如上，平均帧率95。

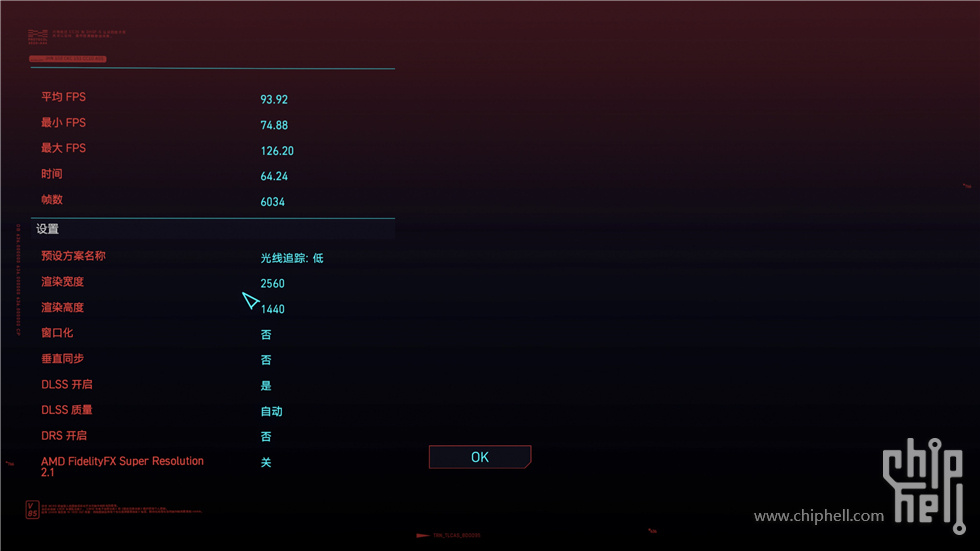

        赛博朋克2077，2K分辨率，选择快速预设方案——光线追踪：低，平均帧数93.92。

       然后是ITX主机测试。

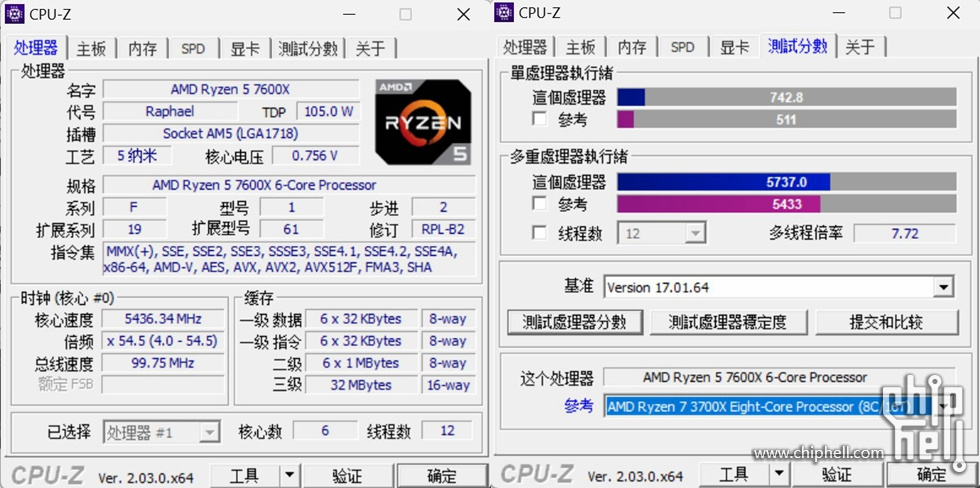

          小跑一下测试，对比3700X。

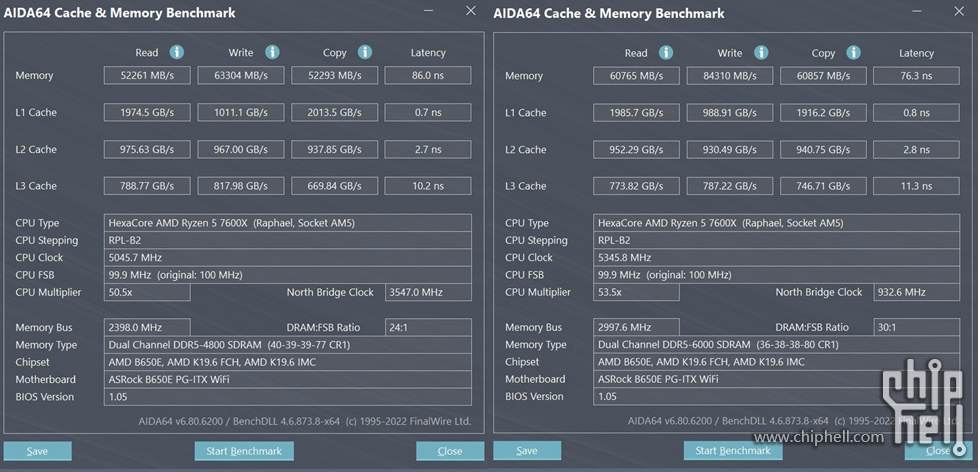

      Kingston FURY Beast野兽RGB灯条未开启XMP作为基准数据，4800MHz，时序40-39-39-77，读52261MB/s，写63304MB/s，复制52293MB/s，延时86.0ns。
       默认XMP的6000MHz状态下再跑一次AIDA64内存测试，时序36-38-38-80，读60765MB/s，写84310MB/s，复制60857MB/s，延时76.3ns。。

  3DMARK Time Spy测试，分数9161，显卡分数9026，CPU分数10014。
  3DMARK Time Spy Extreme测试，分数4306，显卡分数4220，CPU分数4869。
  3DMARK Fire Strike测试，分数21287，显卡分数22815，物理分数28282，综合分数11366。
  3DMARK Fire Strike Ultra测试，分数5428，显卡分数5218，物理分数28343，综合分数2842。

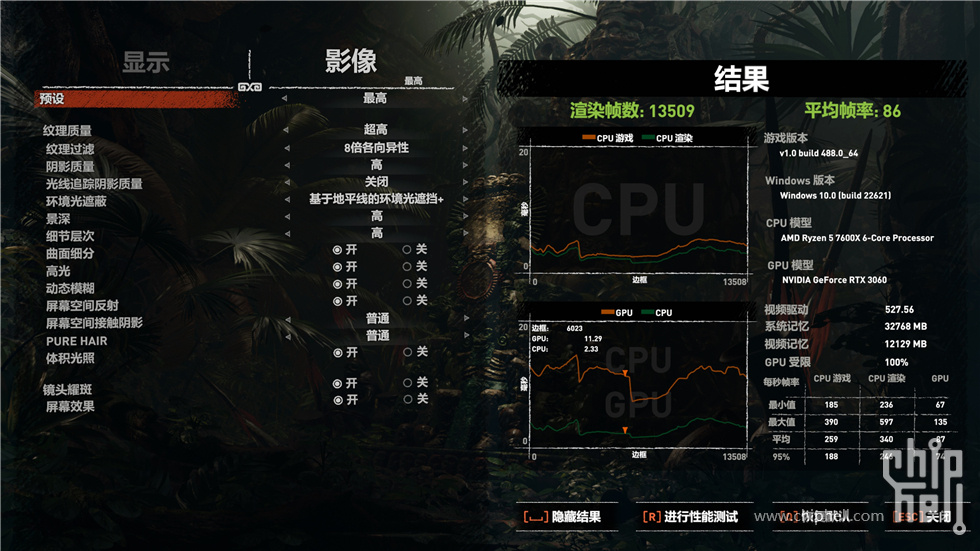

        古墓丽影：暗影，2K分辨率，设置如上，平均帧率86。

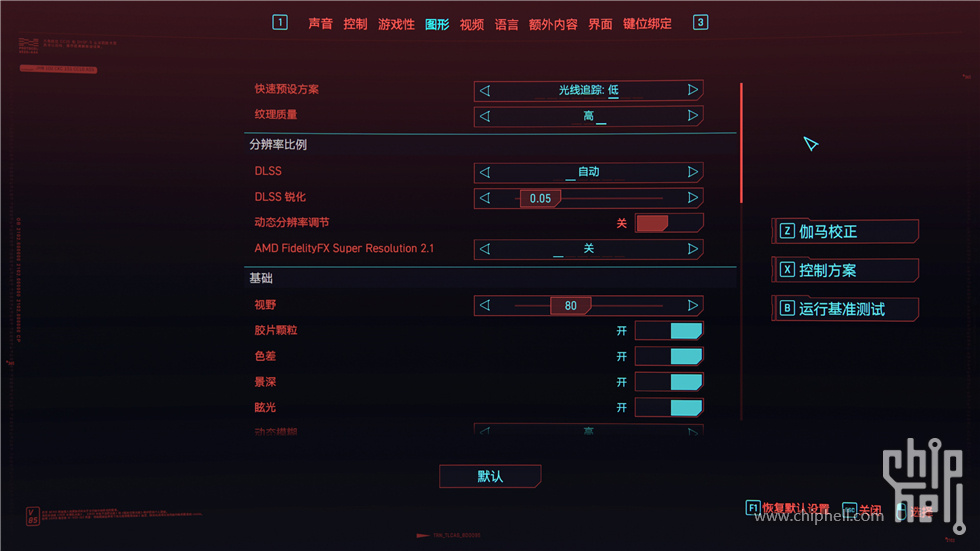

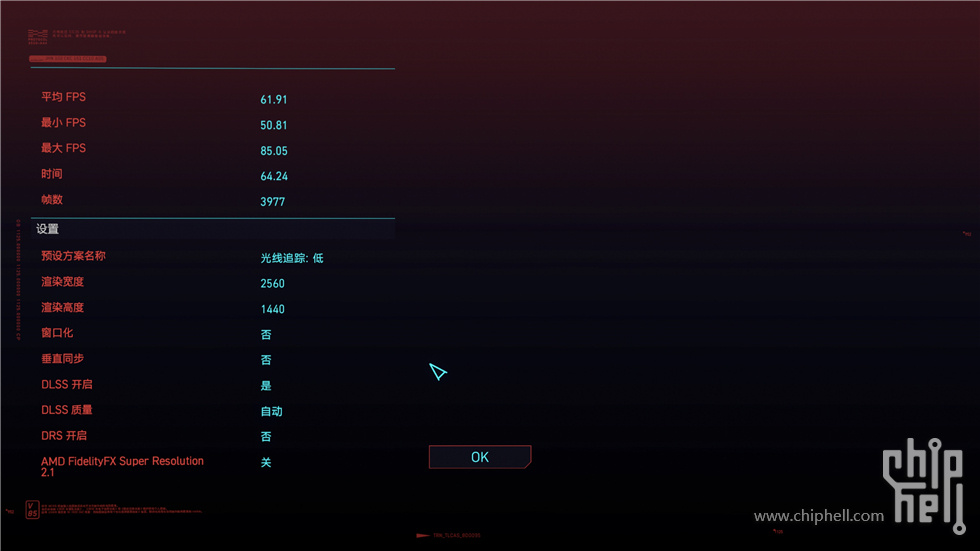

        赛博朋克2077，2K分辨率，选择快速预设方案——光线追踪：低，平均帧数61.91。
