打人B650E-E 4个M.2插槽的定义

元首的动物园

共支持 4 個 M.2 插槽與 4 個 SATA 6Gb/s 接口*
AMD Ryzen™ 7000 系列處理器
M.2_1 插槽（Key M），支持 2242/2260/2280 類型存儲設備（支
持 PCIe 5.0 x4 模式）
M.2_2 插槽（Key M），支持 2242/2260/2280 類型存儲設備（支
持 PCIe 4.0 x4 模式）
M.2_3 插槽（Key M），支持 2242/2260/2280/22110 類型存儲
設備（支持 PCIe 5.0 x4 模式）
AMD B650 芯片組
M.2_4 插槽（Key M），支持 2242/2260/2280 類型存儲設備（支
持 PCIe 4.0 x4 模式）
4 x SATA 6Gb/s 設備接口**
* AMD RAIDXpert2 技術支持 PCIe RAID 0/1/10。
** SATA6G_E1-4 接口不支持 RAID 設置

AMD Ryzen™ 7000 系列處理器：
- M.2_1 插槽支持 PCIe 5.0 x4 模式 M Key 的 2242/2260/2280 類
型存儲設備。
- M.2_2 插槽支持 PCIe 4.0 x4 模式 M Key 的 2242/2260/2280 類
型存儲設備。
- M.2_3 插槽支持 PCIe 5.0 x4 模式 M Key 的 2242/2260/2280/22110
類型存儲設備。
• AMD B650 芯片組：
- M.2_4 插槽支持 PCIe 4.0

这是说明书上的，然后插满，发现显卡接口速率变为PCIE 4.0 *8了，发现只要不装M.2_3的SSD也就是远离CPU的那条M.2 5.0的通道，显卡就是16X了，这就意味着是不是只能SSD和显卡速率只能2选1？

大头吃小头

通道数不够啊 AMD说是给了28个pcie吧
4个给主板 8个给m2 剩下的16是显卡  所以要是插了4个m2（第四个是南桥扩展的） 铁定要显卡降速啊……

momoka

这块主板和屏蔽B650E-master一起，是扩展性最好和最合理的B650E主板了，其他更差。

不拆pcie16x，拿什么来支持那么多M2和pcie设置

不拆pcie16x，拿什么来做那么多5.0的噱头，就这点上，大部分高端x670E都是拆了显卡16X，没区别。反而中低端X670E懒的拆。或者屏蔽X670E不喜欢拆。不喜欢冲突就从它们之中选。

可以抱的萝卜

PCIE 4.0 X8目前应该没有显卡会瓶颈吧，降就降了呗

小尾巴呀

B650+zen4
正常情况是桥X16+北桥X4*2+南桥X4*2
以B650E-E，不拆北桥一共是三组M.2+一组PCIE*4
然后从北往南第二根X16是拆北桥
以及多出的那个M.2就是拆北桥
拆北桥对于4090开始，可能性能才会有损失，这个自己定夺就成

再补充一个，就是X570，理论是北桥X16+北桥X4+南桥X4*3，共计一组X16 四组X4可用
B550是北桥X16+北桥X4+南桥X4*2，算下来就是共计三组X4可用

就这么算算，多冒出来的X4你就默认不是冲突就是拆北桥就行，B650E-E是B650这套弱只因扩展性芯片组一个比较阳间的布局了，达到了X570的高度
唯一不能算特别阳间的就是对3S+以上的卡的兼容性了，我这种买了个PM1735的就欲哭无泪，继续用X570 ACE和3080TI

喝茶

可以抱的萝卜 发表于 2022-12-30 13:50
PCIE 4.0 X8目前应该没有显卡会瓶颈吧，降就降了呗

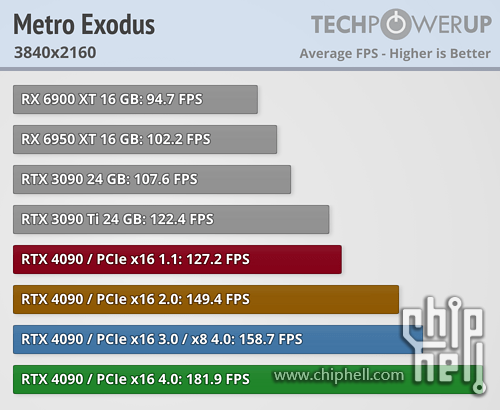

看tpu,4090 在 4k下有2%的性能损失。。。。总体上可以忽略，但是在某个游戏上不知道为什么性能下降挺大

元首的动物园

可以抱的萝卜 发表于 2022-12-30 13:50
PCIE 4.0 X8目前应该没有显卡会瓶颈吧，降就降了呗

4090应该会有点影响吧，看来，只能2选1了，哎

arbicool

可以抱的萝卜 发表于 2022-12-30 13:50
PCIE 4.0 X8目前应该没有显卡会瓶颈吧，降就降了呗

性能還是會減損的，我之前4090延長線沒裝好莫名變成X8就哪用哪怪

momoka

小尾巴呀 发表于 2022-12-30 13:53
B650+zen4
正常情况是桥X16+北桥X4*2+南桥X4*2
以B650E-E，不拆北桥一共是三组M.2+一组PCIE*4

X570的PCH提供的pcie通道比X670/B650上的单个PCH多么，还以为差不多。


4槽显卡，4条25110，两条显卡以外的不冲突全长pcie，屏蔽各种x670E和B650E-master才是你的选择。

小尾巴呀

momoka 发表于 2022-12-30 14:59
X570的PCH提供的pcie通道比X670/B650上的单个PCH多么，还以为差不多。

1.是的，B650我是当B550++++看的
2.我暂时没有需求，当前个人是5900X+3080TI AXG，可以满足日常游玩我个人喜欢的模拟经营游戏的需求，暂时没有必要去跟进RTX 40和zen4或者ADL
我是那种差不多得了党，不追求极致的

小尾巴呀

momoka 发表于 2022-12-30 14:59
X570的PCH提供的pcie通道比X670/B650上的单个PCH多么，还以为差不多。

也顺便补充下，我其实有俩AIC固态，一个P3700，一个1735，一组22110 983，一个SN750和一个CD6
我可一点没少被我闲的蛋疼捡的垃圾困扰，选机箱选平台都受了很多桎梏，就很蛋疼

momoka

小尾巴呀 发表于 2022-12-30 16:15
1.是的，B650我是当B550++++看的
2.我暂时没有需求，当前个人是5900X+3080TI AXG，可以满足日常游玩我个 ...

AM5自带了8条可以扩展的pcie5.0通道来浪，所以这个差距不是问题。

B650E-E只要能接受显卡8X，就能得到6个4x M2设置，其中4个直出，3个5.0，战未来这点上是拉满的。

我是把硬件档玩具本身的，139K和795X双持。

小尾巴呀

momoka 发表于 2022-12-30 16:26
AM5自带了8条可以扩展的pcie5.0通道来浪，所以这个差距不是问题。

B650E-E只要能接受显卡8X，就能得到6 ...

嗯，确实B650 E-E是满足要求的，基本上是B650这个平台少数物尽其用的板子了，我只是没有升级欲望罢了
玩不玩硬件这个其实无伤大雅，就是个个人选择233333，你喜欢大的我喜欢平的，我们都是诚实的人。每个人的需求、所能付出的代价都不一样，没有对错（假装有个很中年的握手表情包）

Mx.Affinity

有两个5.0的M.2肯定是从显卡的16条里借了一些不过PCIe 4.0×8和×16差距不大嘛（6L）

元首的动物园

momoka 发表于 2022-12-30 16:26
AM5自带了8条可以扩展的pcie5.0通道来浪，所以这个差距不是问题。

B650E-E只要能接受显卡8X，就能得到6 ...

另外2个M.2用扩展卡插在PCIE插槽上吗？

momoka

元首的动物园 发表于 2022-12-30 20:23
另外2个M.2用扩展卡插在PCIE插槽上吗？

是啊。M2，U2转接卡，或者直接插卡式ssd

zhlaoli

这块主板我想问下同学们，如果显卡插第二个PCIE插槽会有共享冲突吗？如果没有冲突的话性能影响大不大？

大头吃小头

zhlaoli 发表于 2023-10-27 21:54
这块主板我想问下同学们，如果显卡插第二个PCIE插槽会有共享冲突吗？如果没有冲突的话性能影响大不大？

b650e-e没有冲突

8x+ 4x+4x +4个m2（4x）=32

cpu 有24x    主板引出8x  也是32


显卡插第二槽只有4.0x4速度啊

b650没有8+8拆分这一说的，这个插槽只做了x4的线

zhlaoli

大头吃小头 发表于 2023-10-27 22:20
b650e-e没有冲突

8x+ 4x+4x +4个m2（4x）=32

我以为显卡插第二槽，空出第一条槽再插满m.2就不会有共享冲突了。

大头吃小头

zhlaoli 发表于 2023-10-27 23:57
我以为显卡插第二槽，空出第一条槽再插满m.2就不会有共享冲突了。

本来就没冲突，这主板都给你拆好了，不插第二个pcie槽 还有说明书上的哪个m2 第一槽就是全速的
