Intel X710-AT2 ESXi SR-IOV 开启记

imyz

----- 2023/2/6 订正 ------
抱歉！之前自己笔误，2023/1/10日发文时，针对该主板板载 4 个 Intel 网卡在 ESXi 8 中的直通误作 “不支持”，但实际上是“支持”。
特此为 ESXi 8 正名！！！
------- 订正结束 -------

上回书《低功耗 All-in-One 静音小钢炮 DIY 札记》说到自从硬件搭建基本完成后，重点就转入了软件的折腾上，而这一篇可以看作上一篇的第2话。

All-in-One 小钢炮可不能光打嘴炮，于是上周把 Windows 全家桶如 10、11、Server 2022 这些个能试的全试了个遍，这两天开始转 ESXi 换下口味，况且它才是这台主机今后的底层核心，因此在旧服务器整体迁移之前，还是尽量多挖掘一下新机的“潜质”，那么板载 X710-AT2 在 ESXi 中开启 SR-IOV 当仁不让地成为了“重中之重”。为什么这么说呢？因为 X710 是目前我手上家用第一块也是唯一的万兆网卡，虽然之前没体验过 SR-IOV 的真实能力，但也在暗中关注这项技术，算作兴趣点之一，并且万一今后真用得上呢？而在剁手之前我也是有做过相关基础功课的，诸如：

VMware vSphere* 6.5、6.7 和 7.0 中 SR-IOV 的来宾操作系统支持

英特尔® Ethernet适配器与 VMware* 的兼容性

使用 VMware ESXi* 驱动程序英特尔® Ethernet NVM 映像英特尔® Ethernet、控制器和英特尔® Ethernet适配器的兼容性信息

虽然 SR-IOV 目前还不是我的刚需，但 X710 在 Intel 和 VMware 官方给出的各文档中都是座上宾，若不打通这一关心里总有一丝遗憾，心想何不趁着新旧交替之际多花些精力做个“技术攻关”，即使最终失败至少曾经努力过。之前试装 ESXi 8 时我遗漏了一个小细节：i40en Async驱动的版本，官方写明了要求 1.10.9.0，而这次因为 9260-8i 卡不得不降回 6.7U3，令人高兴的是，ESXi 8 下包括 Intel i210 在内的 4 张网卡都显示不能直通的，但这回至少 i210 直接可以勾选并直通了！言归正传，之前也是按 VMware 官方文档用 esxcli 指令尝试手工开启，数次失败后开始排查原因，反复回顾以上 Intel 给的兼容表终于让我捕捉到驱动版本这个细节，赶紧搜并登录 VMware 官网下载官方指定的 ESXi6.7 i40en1.10.9.0 NIC Driver for Intel Ethernet Controllers X710,XL710,XXV710&X722 family 驱动，安装并重启后 SSH 再来一遍：

1. esxcli system module parameters set -a -m i40en -p max_vfs=8,8

2. esxcli system module parameters set -a -m i40en -p trust_all_vfs=8,8

复制代码

两参数取值“8,8”是因为 X710-AT2 就两个口，准备每个口开 8 个 VFs，使用“-a”这个参数是因为要同时让这两条指令生效。我试过若不用它的结果就是二者中任一条指令都会让另一条失效，大家可以自行用 list 验证一下，如下图所示，我这板载 X710 max_vfs 最大值可取 128，双口平均即每口 64（我真的用不了这么多）：

1. esxcli system module parameters list -m i40en

复制代码

01.i40enDriver

02.i40enParam

然而，即使采用了正确的驱动版本并设置了相应的参数后，无论重启多少次总还是如下图所示，X710 两个设备对应的 SR-IOV 列的状态始终是 Enabled/Needs reboot，而鼠标点上面的 Configure SR-IOV 按钮则如图显示 Virtual Functions 的最大值是 0，就是说没并没开启成功……但至少有一个好信息：以上的两条 set 参数指令应该是正确的，否则不可能提示 Enabled，可为何 Needs reboot 一直如影随形就太费解了，之前怀疑是主板 UEFI/BIOS 设置不正确，可反复看都是没错的，包括 CPU->SVM Mode、Chipset->SR-IOV 以及 NBIO->IOMMU 唯三的三项已经 Enabled，我都开始怀疑是不是 X710 Controller 固件中与之有关的功能妖擎忘记放进 UEFI 设置项了，直到我最终成功后才明白是我之前错怪妖擎了……

03.NeedsReboot

04.Inactive

这次成功也是无心插柳，在经历了上面所说的百思不得其解后，不得不求助万能的互连网，而关键词基本就是 ESXi SR-IOV 这类的，看了一堆也没一个有用的，再后来想想，不如就用问题 SR-IOV Enabled Needs reboot 本身作关键词，偶然间看到以下链接的帖子中题主讲他看到有人设置 VMkernel.Boot.disableACSCheck = true 后可以开启……嗯？？？
VMware 6.7 Issue with intel x540-t2 SR-IOV | ServeTheHome Forums

找了一下，原来这个设置是在 Manage -> System -> Advanced settings 中，其默认值是 false，那咱们就按那位题主说的改成 true 即：禁用这个 ACS Check 试下，改前和改后的图分别如下：

05.disableACSfalse

06.disableACStrue

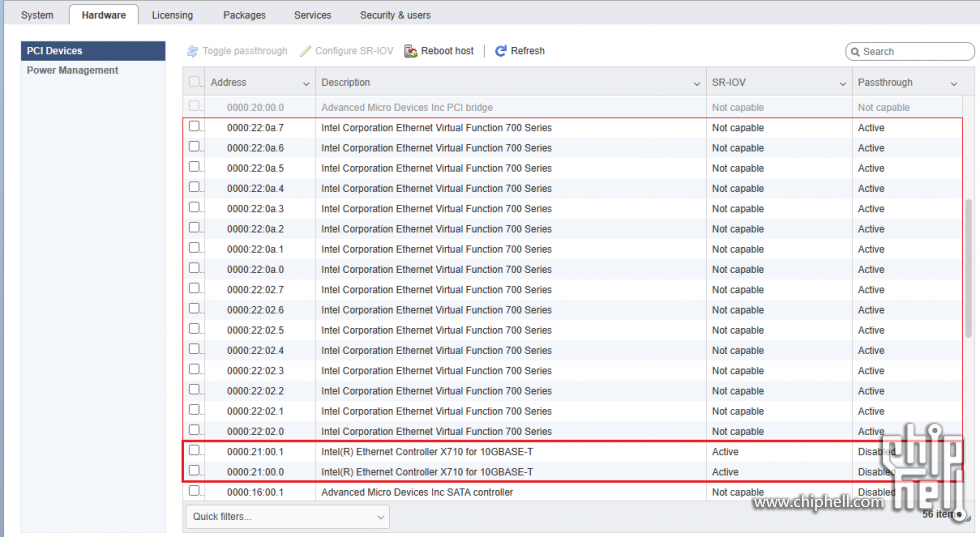

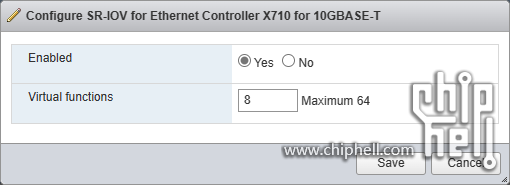

原本也是抱着试一试的心态点了重启，没想到辛辛苦苦整了快2天竟然就以这样的方式成功了，还是看图说话：

07.Active

08.MaxVFs

欣喜之余立马打开之前装好的 Server 2022 VM，点 Edit -> Add other device -> PCI device 后就可以看见 SR-IOV 虚拟出来的那 8+8 张网卡了；开机进入设备管理器 -> 网络适配器，其中自然也多出来新添加的 Virtual Function 700 Series，再打开网络连接也显示 X710 接了网线的那口对应的虚拟网卡是已连接状态了。也许有人会问：Intel 的 Virtual Function 驱动对应的 Windows 版要怎么找？其实它就在 Intel 官方的 Windows 版驱动安装包中，官网下载后用如 7-Zip 工具解压那个自解压包后，其中的 PROAVF 那个目录中就是。

09.PCIDevice

10.VMDeviceMgr

11.VMNICs

12.iavfDriver

题外话：出于好奇搜了一下这个神奇的 PCIe ACS，原来它的全称是：Access Control Services，说它是为了防止 PCIe 设备间（P2P）不安全通讯的，启用它会有不少好处……但我又找了 Intel 官网上一些关于这个 ACS 的，结果 Intel 官方对 PF 和 VF 全默认是禁用（Off）！？ VMkernel.Boot.disableACSCheck = true 我的理解就是禁用了 ACS？？？不晓得是不是我的理解不对！若真如此，那我这块板启用了 SR-IOV 今后在使用过程中也不晓得会不会曝出 PCIe 设备通讯方面的问题……

PCIe0 ACS for Physical Functions

13.ACSforPF

14.ACSforVF

imyz

2楼照例占下备用

cqykh

3楼占位观摩LZ后续心得

zdiljx

4楼占位围观

wuhao0015

回复收藏，之前x520开启过玩了下，又关闭了。。。

imyz

wuhao0015 发表于 2023-1-10 08:53
回复收藏，之前x520开启过玩了下，又关闭了。。。

感谢关注！我很好奇为什么您后来又关闭？

我对 SR-IOV 目前的理解，它在某些情形下可以降低系统 CPU 的负担，按理应该是好事，虽然我关注了一段时间，但毕竟是第一次玩这个，不知道其中水有多深

wuhao0015

imyz 发表于 2023-1-10 10:59
感谢关注！我很好奇为什么您后来又关闭？

我对 SR-IOV 目前的理解，它在某些情形下可以降低系统 CPU 的 ...

需求小，设置稍微繁琐。

huanan

我的X710不用修改参数也可以使用，但问题是不同网口不能互访，最后只能直接直通，不用SR-IOV直通了。

imyz

huanan 发表于 2023-1-10 14:07
我的X710不用修改参数也可以使用，但问题是不同网口不能互访，最后只能直接直通，不用SR-IOV直通了。 ...

感谢分享！我还不知道有这回事，稍晚些来试试看您提到的这个不同网口间互访的问题。

按理来讲，除非物理隔离外，逻辑上的 VLAN、网段 这类应该是有办法能解决的...

imyz

huanan 发表于 2023-1-10 14:07
我的X710不用修改参数也可以使用，但问题是不同网口不能互访，最后只能直接直通，不用SR-IOV直通了。 ...

晚上没事想起来您提到的这个 VF 间无法互通这事，于是又装了一台 2022 虚拟机配置好 VF 卡，每台虚拟机各配了 3 张虚拟网卡，分别是：

1. E1000e - ESXi 主机虚拟；
2. VF NIC #1 - X710 第 1 口 SR-IOV 虚拟直通；
3. VF NIC #2 - X710 第 2 口 SR-IOV 虚拟直通

其中 E1000e 主要是方便 PXE 装 Win2022 用，系统起来后直接禁用；而另外两个是准备测试同一口、不同口的 VF 是否均能互访。

一开始果然是不能互通，不论禁用哪一个 VF 卡结果都一样，排查了一圈问题，后来发现不通的现象是单向的，即：2022 虚拟机外部 ping 入的包不通，但 ping 出去却可以，正是因为入的不通，所以造成两台 2022 间不通.....

这个现象对我来说简直再熟悉不过了，Win10 以上新装虚拟机系统默认都有这个问题，解决也简单，如下图中选中“启用网络发现 + 启用文件和打印共享”两个再点“保存更改”后，就全通了。假如 Win 能通，相信其它 OS 也应该是一样无障碍的。

huanan

imyz 发表于 2023-1-10 23:34
晚上没事想起来您提到的这个 VF 间无法互通这事，于是又装了一台 2022 虚拟机配置好 VF 卡，每台虚拟机各 ...

你理解错了，是不同网卡的vf，vp不能互访。

testcb00

ESXi SR-IOV 不是要 VMware vSphere Enterprise Plus License 才能用?

imyz

huanan 发表于 2023-1-11 00:34
你理解错了，是不同网卡的vf，vp不能互访。

原来如此。我目前还没条件测，得看今后有没机会再上另一张万兆了

LambdaDelta

还是hyper v简单

imyz

LambdaDelta 发表于 2023-1-11 09:06
还是hyper v简单

目前我用过的几种系统中，单就 SR-IOV 配置上，Hyper-V 是最简单方便的，并且虚拟机的效率也不低。

但我还是偏好 ESXi，是从后期运维角度出发，ESXi 平台即使宕机，只要数据没问题恢复一下系统就十几分钟的事儿，换 WinServer 就远不止了

donney_lixc

huanan 发表于 2023-1-10 14:07
我的X710不用修改参数也可以使用，但问题是不同网口不能互访，最后只能直接直通，不用SR-IOV直通了。 ...

请问下，你能开启几个，我显示可以开启64个，但实际只能开16个，超过16个就需要重启，结果就是失败
