构想机箱6 不会缺席的垂直风道机箱

vmkjo · 发表于 2023-1-17 11:56

本帖最后由 vmkjo 于 2023-1-17 22:26 编辑

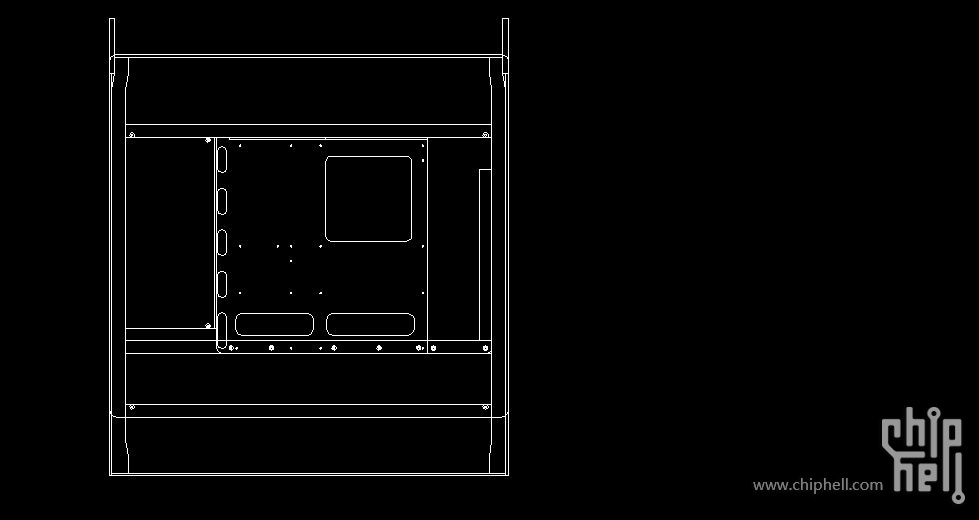

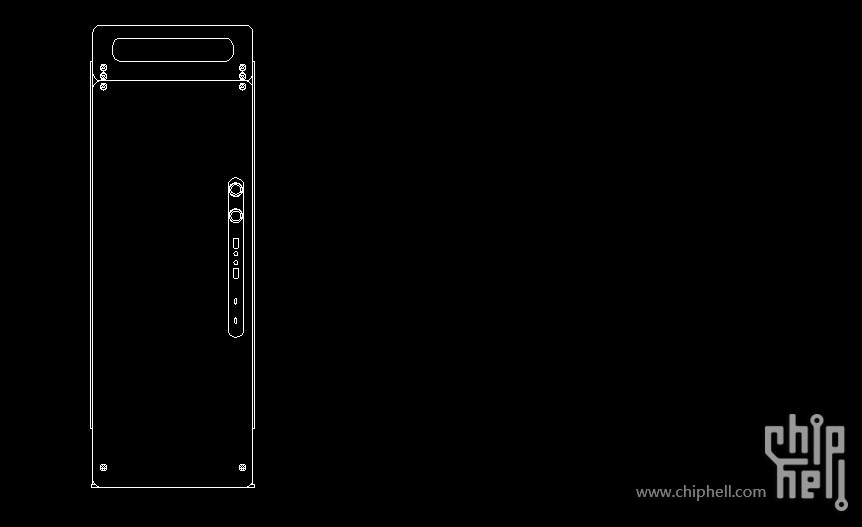

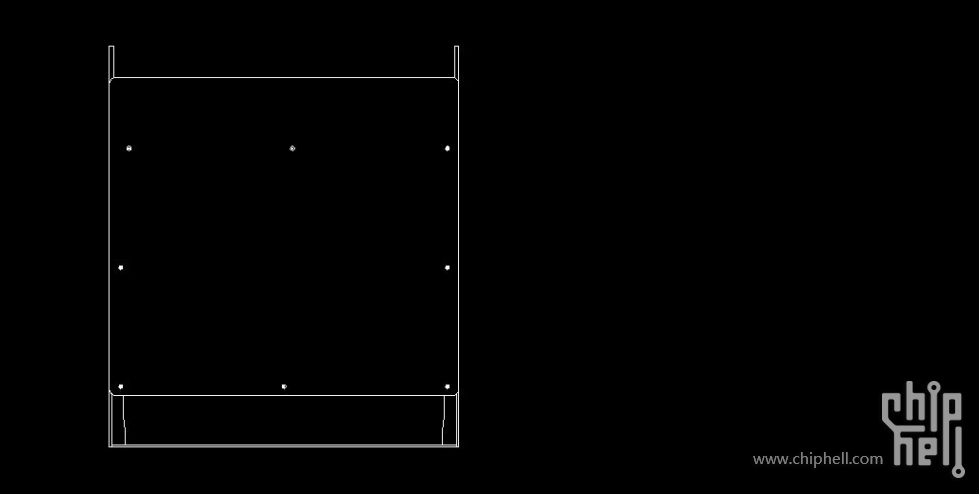

垂直风道机箱现在有点落寞，主要是涡轮散热的显卡太少。事情也是有转机的，首先我们有了一个非常强的180mm新风扇。轮大的显卡测评加入了显卡垂直状态的测评，显卡垂直状态温度各品牌有所不同，但可以接受。这就又可以设计垂直风道机箱了。这是一个全塔垂直风道机箱，是一系列是我设计的垂直风道机箱集大成者。采用4mm铝合金板CNC和铝条，螺丝固定制作而成，左侧采用透明侧板开窗设计。配备8个显卡插槽，轻松安装显卡。拥有两个USB3.0和两个USB-C，配备独立电源仓。底部有尼龙防尘网，拥有多背部走线孔，方便配件走线，机箱空间宽阔。机箱可支持6个180mm风扇，搭载2个540mm冷排，或顶部搭载个560 mm冷排，或顶部搭载2个360一体水冷。机箱尺寸为长615mm 宽250mm 高701mm。CPU散热器限高为192mm，显卡限长380mm，电源仓限长270mm。

风车车 · 发表于 2023-1-17 12:00

其实OTES散热挺好的，兼容性好，但你们又不喜欢，我说好又要被除了兔姐以外的人嘲讽一番

cqykh · 发表于 2023-1-17 12:04

机箱还是卧置横放的好符合板卡受力

yutian12345 · 发表于 2023-1-17 12:17

太大了。。。

perichr · 发表于 2023-1-17 13:41

我最近订的三个亚克力机箱全是搞的IO上置垂直风道……

shaoyedrl · 发表于 2023-1-17 13:54

神马时候出啊我就喜欢大机箱支持4090显卡才好

fangl2002 · 发表于 2023-1-17 14:46

我估计不会在买机箱了，家里两个FT02真的能用到我传给我孙子的感觉。

archxm · 发表于 2023-1-17 14:51

xboxsx这个确实是好。
pc的话，不知道是不是可以定制主板，显卡，如果可以，那可玩性就太高了。

卢奇亚诺 · 发表于 2023-1-17 18:06

还有谁家出了新的180mm风扇？银欣官方视频透露有研发alta f2

kingzfx · 发表于 2023-1-17 20:15

不去看看显卡散热片都改成什么样？清一色的侧排。

垂直机箱与之就是不和谐。

cpu水平对流省风扇，改成上下需要克服重力作用

vmkjo · 发表于 2023-1-17 21:41

风车车发表于 2023-1-17 12:00
其实OTES散热挺好的，兼容性好，但你们又不喜欢，我说好又要被除了兔姐以外的人嘲讽一番 ...

涡轮散热的显卡有独特的优点

vmkjo · 发表于 2023-1-17 21:45

cqykh 发表于 2023-1-17 12:04
机箱还是卧置横放的好符合板卡受力

确实，卧式机箱也可以玩出好多花样

vmkjo · 发表于 2023-1-17 21:47

yutian12345 发表于 2023-1-17 12:17
太大了。。。

是很大，这与这机箱定位是全塔有关系。

vmkjo · 发表于 2023-1-17 21:51

perichr 发表于 2023-1-17 13:41
我最近订的三个亚克力机箱全是搞的IO上置垂直风道……

重铸垂直机箱的荣光我们义不容辞。

vmkjo · 发表于 2023-1-17 22:06

本帖最后由 vmkjo 于 2023-1-17 22:28 编辑

shaoyedrl 发表于 2023-1-17 13:54
神马时候出啊我就喜欢大机箱支持4090显卡才好

什么时间出，我只能说我会尽量快。支持4090显卡是没问题的。即便以最严格的12p接口标准35毫米竖直加24毫米弯折的要求，这机箱支持显卡宽度是155毫米，实际是越宽显卡的12p接口不一定在显卡的最宽处，这机箱的支持显卡宽度是大于155毫米。海韵快要推出90度的12p接口线这样机箱就不用那么宽，这机箱就是因为这个缩小了宽度。

vmkjo · 发表于 2023-1-17 22:08

fangl2002 发表于 2023-1-17 14:46
我估计不会在买机箱了，家里两个FT02真的能用到我传给我孙子的感觉。

FT02是一代经典

vmkjo · 发表于 2023-1-17 22:12

archxm 发表于 2023-1-17 14:51
xboxsx这个确实是好。
pc的话，不知道是不是可以定制主板，显卡，如果可以，那可玩性就太高了。 ...

最近内个谁不就跟华硕定制了一个接口背置的主板

vmkjo · 发表于 2023-1-17 22:13

卢奇亚诺发表于 2023-1-17 18:06
还有谁家出了新的180mm风扇？银欣官方视频透露有研发alta f2

fd的180毫米风扇

vmkjo · 发表于 2023-1-17 22:25

kingzfx 发表于 2023-1-17 20:15
不去看看显卡散热片都改成什么样？清一色的侧排。

垂直机箱与之就是不和谐。

显卡是这个问题，你也要看到有显卡倒吊状态温度根水平状态差不多。再说热一点也可以。垂直状态有热空气上升的。这是一个有强大水冷能力的机箱，不能只把它看成一个风冷机箱。

shaoyedrl · 发表于 2023-1-18 08:39

vmkjo 发表于 2023-1-17 22:06
什么时间出，我只能说我会尽量快。支持4090显卡是没问题的。即便以最严格的12p接口标准35毫米竖直加24毫 ...

谢谢解答我就喜欢联力那种真垂直风道的大机箱空间又大散热还好不要钢化玻璃侧板这些都是邪教我放到桌子下面谁没事天天看这玩意啊主要空间大散热好就可以了

vmkjo · 发表于 2023-1-21 11:49

shaoyedrl 发表于 2023-1-18 08:39
谢谢解答我就喜欢联力那种真垂直风道的大机箱空间又大散热还好不要钢化玻璃侧板这些都是邪教我放到 ...

侧板是亚克力的，不喜欢侧透就换铝板。这机箱太高了，桌子下面放不了巴，只能放桌子旁边。

木小偶 · 发表于 2023-1-21 16:04

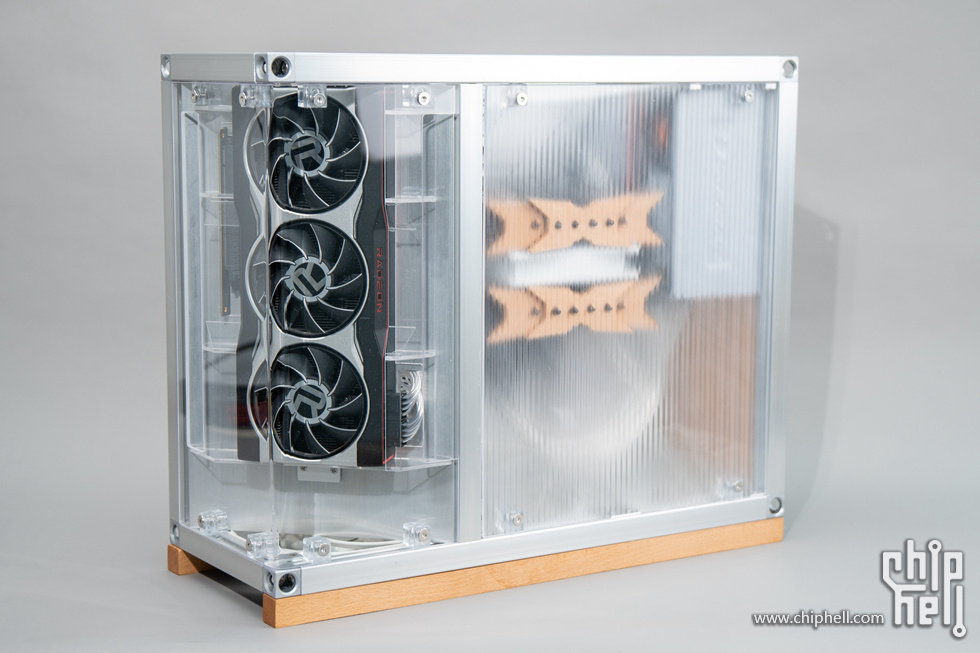

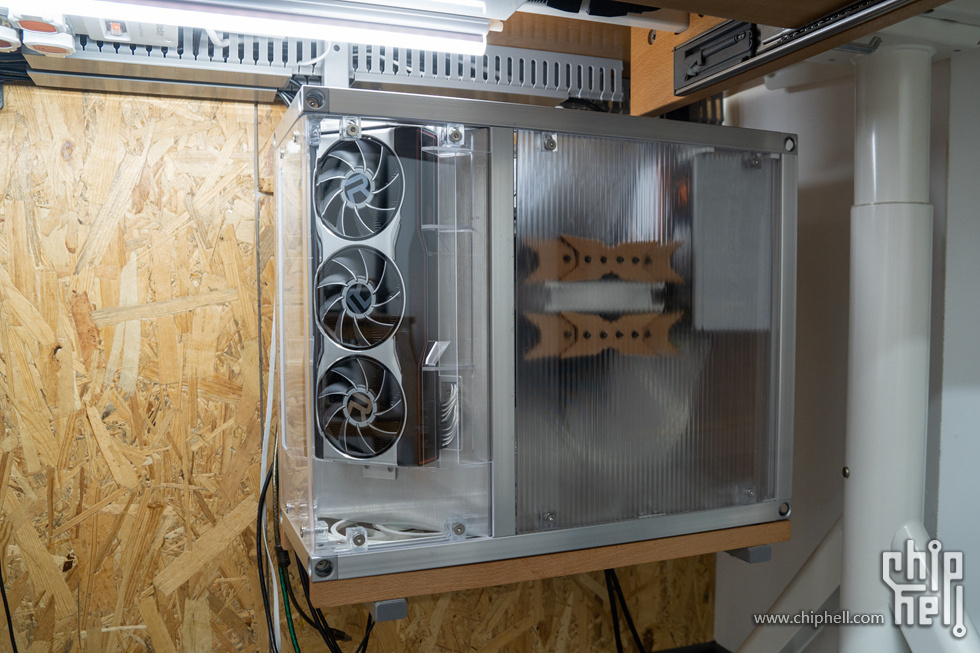

我刚刚做了一个垂直风道机箱，显卡独立分区顶部封死，从底部进风，强制经过散热片从两侧出风，悬挂在桌子底下，就不用上下加高做为进出风通道了，成品尺寸宽460高370厚180
