给大家推荐一个好用的隐藏式显卡支架

擎天柱首领 · 发表于 2023-1-20 12:29

楼主升级了4090 amp，但是自带支架很小，而楼主的用的是一个服务器大机箱，只能自己找合适的显卡支架。
因为4090显卡正面几乎都是风扇了，传统的显卡支架很难在正面找到支撑点，装好了也会影响出风。
最后楼主找到这种隐藏式的显卡支架，和传统的螺丝或者磁吸固定的支架不同。这个是固定在主板铜柱孔位上的，
完全不影响机箱内的空间布局，楼主用的是微星Z790暗黑，也不需要拆卸m.2散热装甲，移除原有的两个螺丝后加装3cm左右的铜柱在安装导轨和支架即可，非常简洁，可靠性也很高。
感觉非常不错，和大家推荐一下，下面图不是实物图，是网上的图片。

mrshi · 发表于 2023-1-20 12:29

提示: 作者被禁止或删除内容自动屏蔽

擎天柱首领 · 发表于 2023-1-20 12:32

mrshi 发表于 2023-1-20 12:29
联力自带的呀

这个是单卖的，适用各类主板，其他牌子也有这种支架，我问了一圈很多店铺春节期间都不发货了，所以我在京东自营买了联力的。

青丝成雪 · 发表于 2023-1-20 12:35

英伟达强制要求带的那个支架螺丝孔我都觉得太靠内了，这个...

sweeb · 发表于 2023-1-20 12:35

这不是也在主板上用力在吗？那不是也有可能让主板变形？？

ysc3839 · 发表于 2023-1-20 12:36

X670E HERO表示，主板中心那个螺丝孔被固态散热装甲挡住了……

chm128256 · 发表于 2023-1-20 12:36

你这个实际上用处不大，水平安装显卡后，应该支撑的部位是靠近尾部电源接口处风扇的顶端。

wuxinkuaiyu · 发表于 2023-1-20 12:36

我有个联力也自带

擎天柱首领 · 发表于 2023-1-20 12:44

sweeb 发表于 2023-1-20 12:35
这不是也在主板上用力在吗？那不是也有可能让主板变形？？

螺丝是固定在机箱上的啊，机箱背板上安装的铜柱，其实是和主板是关系不大，或者说不受力的。

擎天柱首领 · 发表于 2023-1-20 12:45

ysc3839 发表于 2023-1-20 12:36
X670E HERO表示，主板中心那个螺丝孔被固态散热装甲挡住了……

不太清楚你这个主板，我是ATX主板，安放在外侧的螺丝位置。

Kage · 发表于 2023-1-20 12:57

chm128256 发表于 2023-1-20 12:36
你这个实际上用处不大，水平安装显卡后，应该支撑的部位是靠近尾部电源接口处风扇的顶端。 ...

正解，显卡如果看成一个长方形，ABCD四个角的话，其实其中三个角是有支撑的

正常安装，悬空的D处才是最容易变形的，支撑这个位置才是最正确的

chm128256 · 发表于 2023-1-20 13:26

Kage 发表于 2023-1-20 12:57
正解，显卡如果看成一个长方形，ABCD四个角的话，其实其中三个角是有支撑的

正常安装，悬空的D处才是最 ...

是的，而且这个地方下坠产生的拉力是造成靠近pcie金手指的那颗显存损坏的最主要原因。

ricercar · 发表于 2023-1-20 13:27

我装了，感觉作用不大

MapleRecall · 发表于 2023-1-20 13:37

楼上说的是对的，支撑靠近主板端用处不大，应该支撑的是尾部靠外的位置，力臂最远处

lockylau · 发表于 2023-1-20 13:49

个人理解还是垫在机箱稳妥点，主板抗变形和抗震都堪忧。我的显卡就是因为太重，每年都好几次接触不良需要拆下来重新装一下。现在的高端卡更甚，真担心把板子也颠断路了。

newsst · 发表于 2023-1-20 13:51

这个显卡支架和4080/4090 FE冲突，螺柱会比散热器下缘高

擎天柱首领 · 发表于 2023-1-20 14:57

Kage 发表于 2023-1-20 12:57
正解，显卡如果看成一个长方形，ABCD四个角的话，其实其中三个角是有支撑的

正常安装，悬空的D处才是最 ...

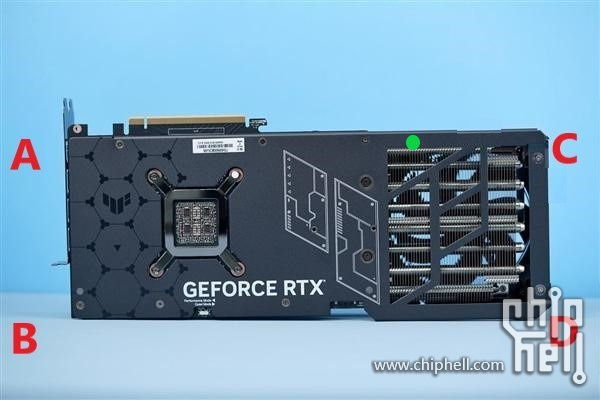

我看了一下，正常显卡支撑点只有挡板和金手指，4090因为体积大的缘故，金手指并不在c点，而是在AC中间前半段位置的，这个挡板的支撑点在cd之间靠近主板的位置，当然在D点设置支撑物是效果最好的，但这种隐藏式的支架不会牺牲空间，也不会遮挡风扇，作用也是非常大的。

图片使用的是华硕tuf

擎天柱首领 · 发表于 2023-1-20 14:59

Kage 发表于 2023-1-20 12:57
正解，显卡如果看成一个长方形，ABCD四个角的话，其实其中三个角是有支撑的

正常安装，悬空的D处才是最 ...

你可以看我上面回帖的图片。

chm128256 · 发表于 2023-1-20 15:18

擎天柱首领发表于 2023-1-20 14:57
我看了一下，正常显卡支撑点只有挡板和金手指，4090因为体积大的缘故，金手指并不在c点，而是在AC中间前 ...

你这个挡板的支撑点明显在AC之间靠近pcie金手指尾巴的部位（图中箭头所指向的红圈处），怎么会在CD（绿色点）之间呢？

reinhard_x · 发表于 2023-1-20 15:23

用我女儿多余的乐高积木就行了，家里有孩子的可以试试，又耐用又好看

擎天柱首领 · 发表于 2023-1-20 15:41

本帖最后由擎天柱首领于 2023-1-20 15:43 编辑

chm128256 发表于 2023-1-20 15:18
你这个挡板的支撑点明显在AC之间靠近pcie金手指尾巴的部位（图中箭头所指向的红圈处），怎么会在CD（绿色 ...

确实，我更正一下，是这个位置。

chm128256 · 发表于 2023-1-20 15:51

擎天柱首领发表于 2023-1-20 15:41
确实，我更正一下，是这个位置。

按你主贴的位置，我标示的红圈就是准确位置了，ATX主板宽度才244mm，TUF4090是348.2mm长度，你绿点标识的位置在约3/4处（约260mm处），你算算这个绿点还在主板上吗？

i_yanbo · 发表于 2023-1-20 16:02

提示: 作者被禁止或删除内容自动屏蔽

jpxfr · 发表于 2023-1-20 16:02

sweeb 发表于 2023-1-20 12:35
这不是也在主板上用力在吗？那不是也有可能让主板变形？？

受力点在机箱铜柱螺丝上，那玩意弯不了

擎天柱首领 · 发表于 2023-1-20 16:09

chm128256 发表于 2023-1-20 15:51
按你主贴的位置，我标示的红圈就是准确位置了，ATX主板宽度才244mm，TUF4090是348.2mm长度，你绿点标识的 ...

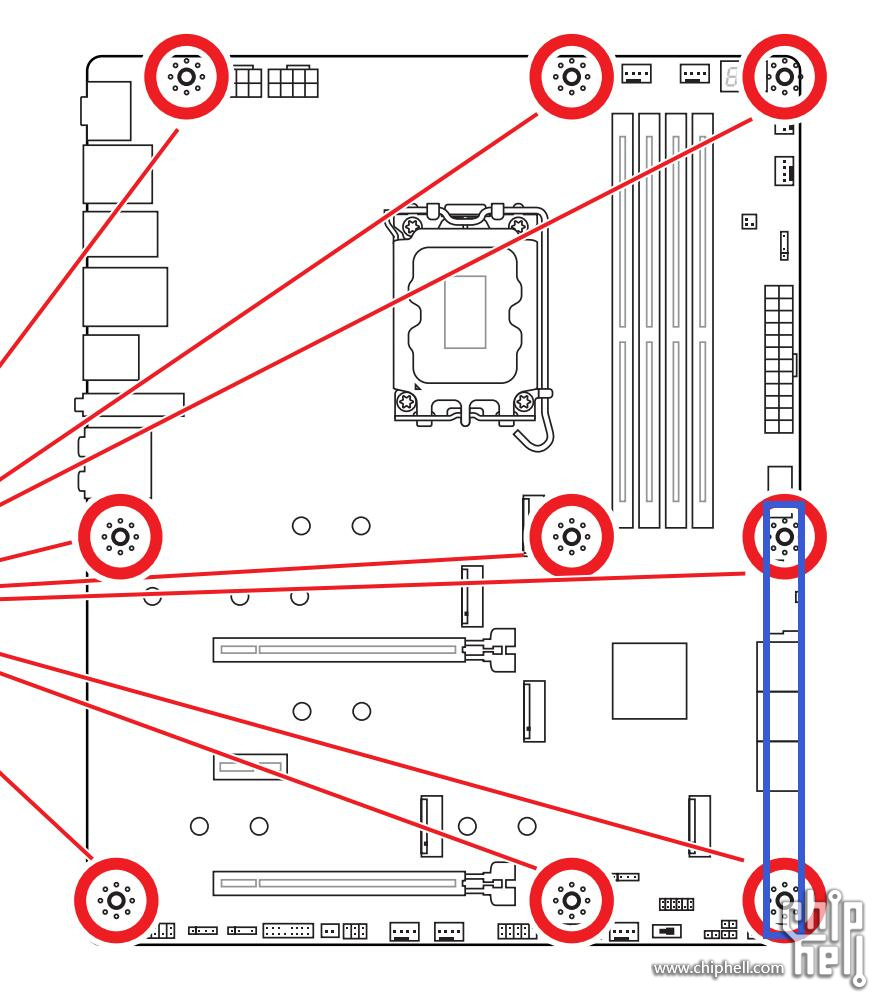

我换一个图简单一点，4090amp长度是35.5cm，支架位置在主板23cm处，而且这张卡不是和主板边缘对齐的，它是和挡板对齐的，所以这个支撑点差不多就在2/3的位置。


擎天柱首领 · 发表于 2023-1-20 16:15

i_yanbo 发表于 2023-1-20 16:02
我个人是用的这种跟满意

我看过，但我的机箱比较大，如果用这种就需要至少18cm的支撑物，在开箱的时候非常碍事，而且索泰的4090，正面设计是曲面的，不太好用这种。

chm128256 · 发表于 2023-1-20 16:27

本帖最后由 chm128256 于 2023-1-20 16:28 编辑

擎天柱首领发表于 2023-1-20 16:09
我换一个图简单一点，4090amp长度是35.5cm，支架位置在主板23cm处，而且这张卡不是和主板边缘对齐的，它 ...

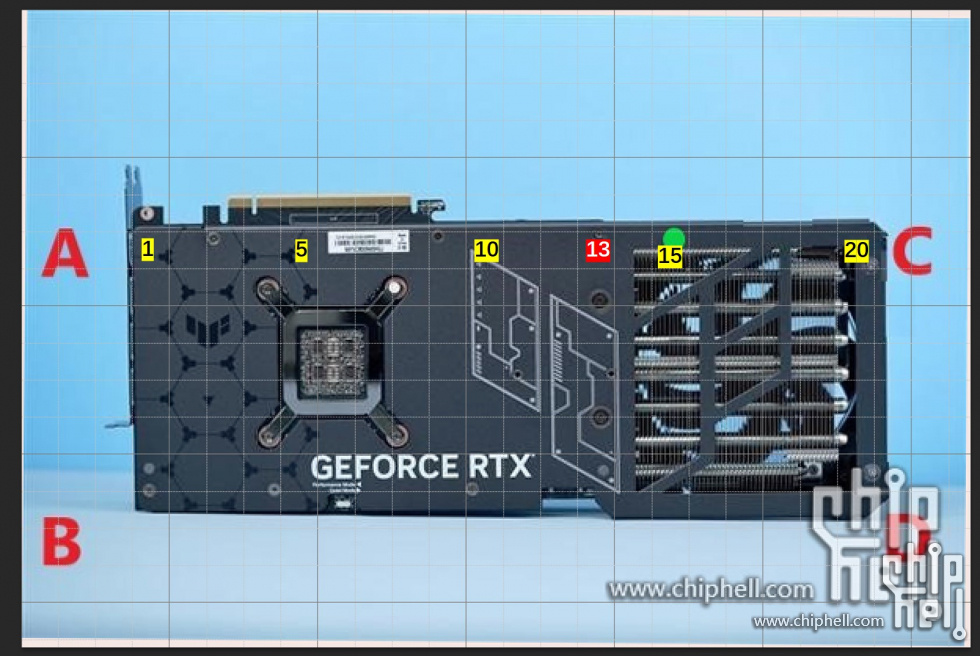

一图总结，不谈主贴图片，就看你自圆其说的回复，看看你标识的位置到底对不对？23/35.5=0.647，0.647*20=12.9不到13，你标在15到底对不对？

Axitaka5 · 发表于 2023-1-20 16:36

看过介绍这个支架作用不大，下坠的重心没有得到有效支撑。还有可能挡住其他周边硬件

xxoo_Eric · 发表于 2023-1-20 17:01

这个支架已经用了好几年了，感觉还OK，最近换了4080fe，继续用着的，暂时没发现问题。

garfield0018 · 发表于 2023-1-20 20:33

用的屏蔽牌自带的那个隐藏式的，也还行。
