竖放的泵箱一体并不合理——排泡需要横放水箱

武锋 · 发表于 2023-1-27 20:14

本帖最后由武锋于 2023-1-28 08:27 编辑

RT 两年前装的水冷然而装好了之后排泡一直是个噩梦气泡根本不会停留在水箱上方结果就是新水进不去气泡出不来
由于机箱上方有冷排在最高点装排气阀也是不要想了
最后是晃机箱也用了分次一次排一点也试了把机器弄的管路里基本没有气了然而时间一长还是会有气的管路也不可能做到完全密闭
气体的破坏力就不用我多说了吧影响散热效果不说如果泵送汽水混合物还会弄坏转子总之我深恶痛绝的

我这里的泵箱是Freezemod家的ddc圆柱泵箱水箱直径50 泵是一个Q2 泵除了可以从水箱取水在下方还有一个入水口水箱上方有四个入水口

刚开始的设计是下方进水结果是水箱里的水打转转外部管路无水（水阻过大）动能全部传递到水箱内部的水了没有足够的水头对抗外部管路水阻
后来改成上方进水结果是当泵转速低时（65% 3800转）没有足够的动能排泡气泡凝结在管路局部高点比如CPU冷头处影响散热效率
当泵转速高时（100% 4750转）水路动能倒是足气泡在水路里形成漩涡这样下去会把泵弄坏的
并不是有了漩涡才会让泵吸入气泡只要水路里的流量大了即使尚未形成漩涡也会有气泡被拖到水箱底部并吸入真的头疼

这几天躺床上还没睡着的时候一直在想这个事问题出在汽水分离上之前这些麻烦都是汽水分离不佳
后来想到层流和紊流只要管路里是紊流那必然是永无宁日紊流的水和气泡夹杂在一起不会分离（这也是开大流量可以把高处气泡冲出来的原理）
必须创造层流环境才能把气体分离出来层流是不能裹挟气体的气体会上浮

层流要求流速足够低在串联水路单位流量不变的情况下想要流速低那就需要大管径了在这根粗管上方设置排气阀即可把顽固的气体排出来

这里想到水箱水箱横放就是一根大管径的管子（在水路里你也没地方找第二个直径不同的地方了不是吗）于是如下图

接下来就是保证水箱里的水不要速度过快了当然我知道你们不愿意算
在水温为35℃时水箱内径50 雷诺数为2300 得水流速3.3cm/s 折合流量235.2LPH 略高于1GPM 只要流量不大于这个水箱里就不会出现紊流可以正常排气

补：把水箱左侧抬高并不是必须的！哪怕水箱是完全水平也是可以汽水分离的抬高的目的是把气泡集中到左上角便于排空

另外：我那个泵箱一体肯定是得换了上方进水口处的漩涡效应太严重了转子大量动能都传递给漩涡了造成大量浪费
即使学EK放挡板也回收不了这些能量还不如直接换个泵盖然后堵死上方进水口只从下方进水转子方向平行于入水口就不会让水打转了

sam_no90 · 发表于 2023-1-27 20:28

你有没有想过可能只是你这款水箱设计的不好

Narsil · 发表于 2023-1-27 20:32

你有没有想过可能只是你这款水箱设计的不好

manwomans · 发表于 2023-1-27 20:32

我也是这个问题两年了一直解决不了
可是o11d也没有横放的空间
楼主你这个实验成功了吗

武锋 · 发表于 2023-1-27 20:34

manwomans 发表于 2023-1-27 20:32
我也是这个问题两年了一直解决不了
可是o11d也没有横放的空间
楼主你这个实验成功了吗 ...

之前排泡的时候曾经试过把水箱横过来结果收集气泡效果很好

我现在还没有拆机器首先是奥卡姆剃刀能用别动其次是我这个机箱也没有足够的空间弄横放水箱。。。等买PK620的吧 PK620有这个空间

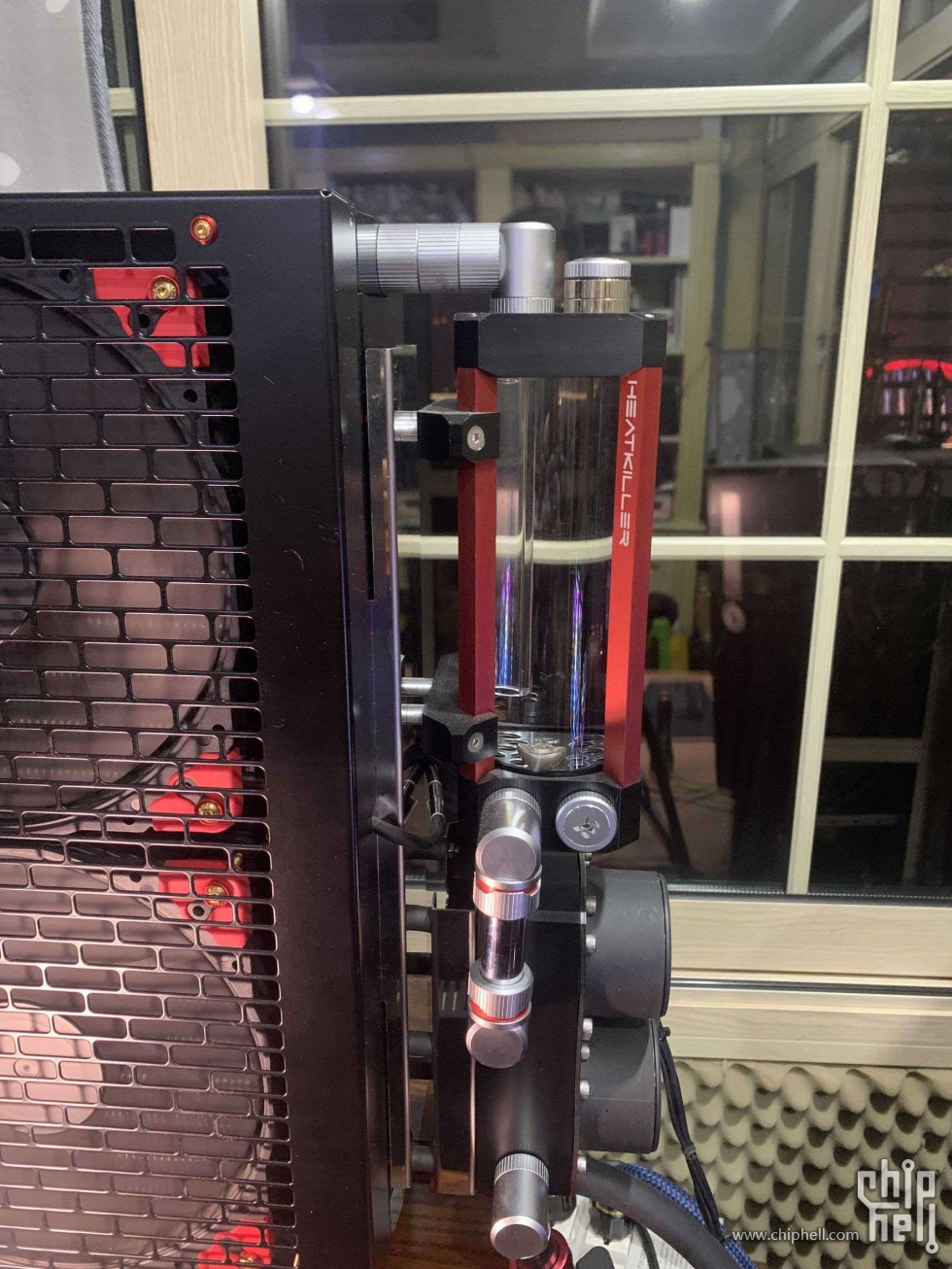

deergula · 发表于 2023-1-27 21:10

你有没有想过可能只是你这款水箱设计的不好

HK的那款经典水箱很好排泡啊。我这水箱一个泡都没有。

衰败灼烧 · 发表于 2023-1-27 21:14

水箱里没导流管吗

武锋 · 发表于 2023-1-27 21:15

deergula 发表于 2023-1-27 21:10
你有没有想过可能只是你这款水箱设计的不好

HK的那款经典水箱很好排泡啊。我这水箱一个泡都没有。

一个泡都没有也不正常正常情况是有泡但是都集中在水箱顶部不被吸入

你这里一个泡都没有我只能解释为气体都在水路别的地方

bigeblis · 发表于 2023-1-27 21:15

提示: 作者被禁止或删除内容自动屏蔽

deergula · 发表于 2023-1-27 21:39

武锋发表于 2023-1-27 21:15
一个泡都没有也不正常正常情况是有泡但是都集中在水箱顶部不被吸入

你这里一个泡都没有我只能解释为 ...

我认为排泡干净没有听声音。水泵开机启动一点声音没得就干净了，那怕有一丢丢“拍拍”声就是还有泡在水路中。

slymitec · 发表于 2023-1-27 23:35

提示: 作者被禁止或删除内容自动屏蔽

盐湖 · 发表于 2023-1-28 00:16

好帖！敬佩您的钻研精神！我正好现在也在面临相同的困扰，也是水流一大气泡进入水箱无法上浮直接被吸入泵内进行新一轮循环，您提到的理论我接下来也会尝试一下，我的机箱刚好很容易横置过来！谢谢您！

木小偶 · 发表于 2023-1-28 01:57

上进下出，水管插入液面以下，很难产生水泡的啊，该不会是水箱进水口那里不插水管吧？或者太阳晒的太多，管道里产生水泡了？


我想了下，如果给插入液面以下的水管末端加个弯头，让最终出水是往上涌的，水泡应该就不容易被吸下去了吧。

我輩樹である · 发表于 2023-1-28 03:41

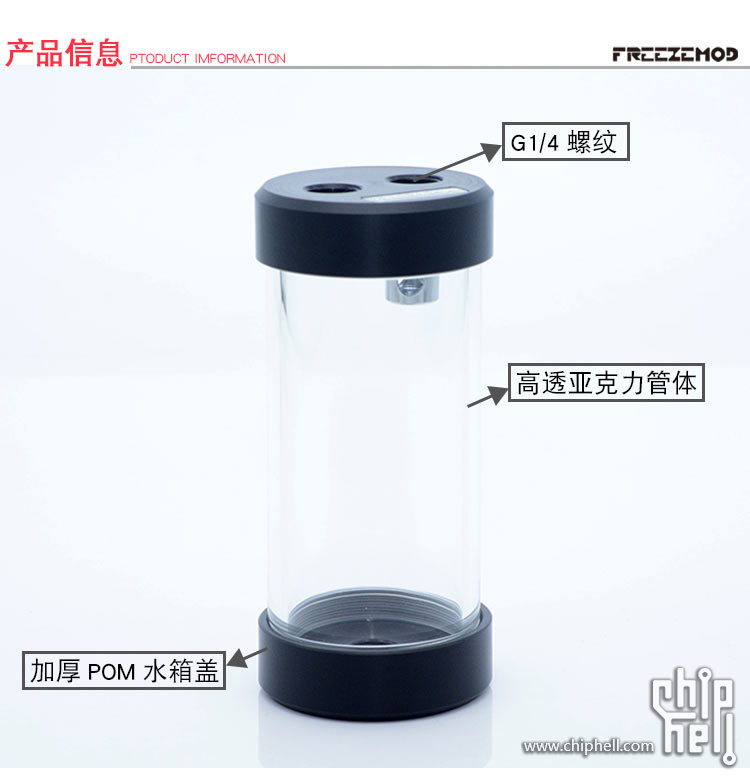

是这个水箱么？看看大概就明白了。

KingDOD · 发表于 2023-1-28 07:49

deergula 发表于 2023-1-27 21:10
你有没有想过可能只是你这款水箱设计的不好

HK的那款经典水箱很好排泡啊。我这水箱一个泡都没有。

赛博朋克风~求分享下整体图~

deergula · 发表于 2023-1-28 07:57

KingDOD 发表于 2023-1-28 07:49
赛博朋克风~求分享下整体图~

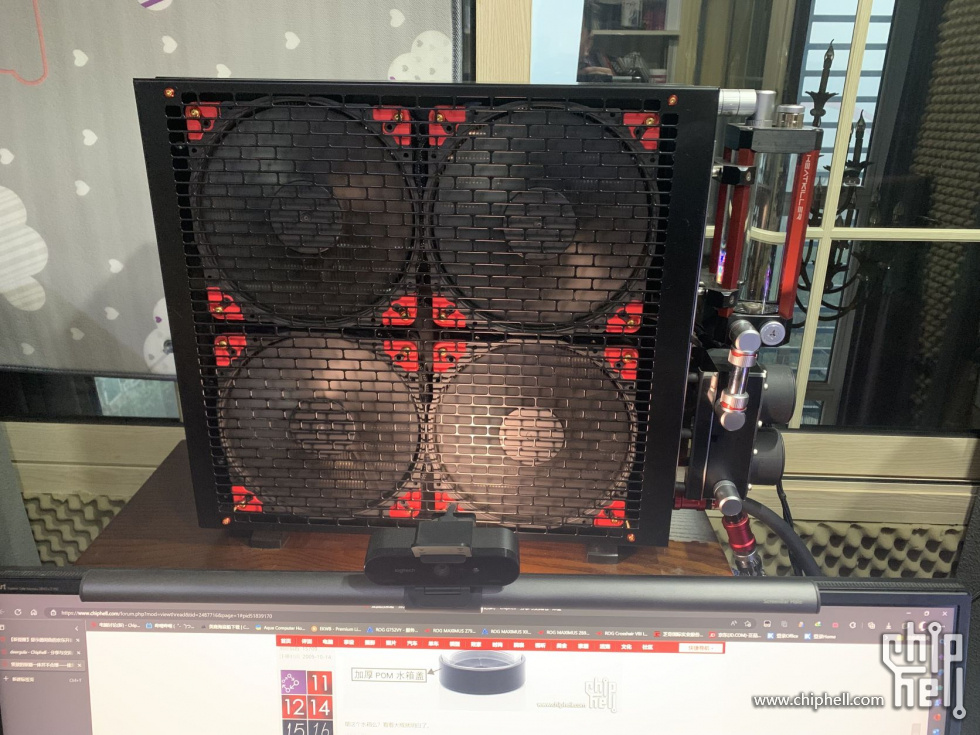

HK 420外排。

KingDOD · 发表于 2023-1-28 08:03

deergula 发表于 2023-1-28 07:57
HK 420外排。

学习了....

武锋 · 发表于 2023-1-28 08:13

我輩樹である发表于 2023-1-28 03:41
是这个水箱么？看看大概就明白了。

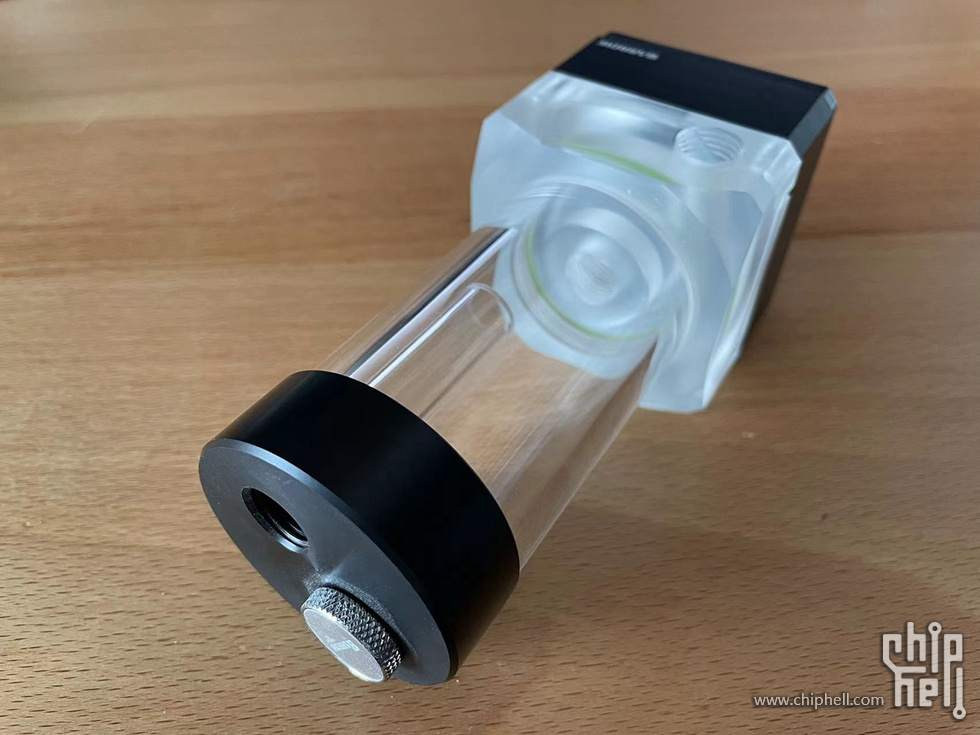

不我用的是这个


落寞之心 · 发表于 2023-1-28 08:21

水箱高度不够/导流管不够长呗，毕竟横置水箱的机箱兼容性堪忧。
泵会把气泡吸入的话降一些泵速就好了，时间长一点泡总会排干净的。我尝试过，欧酷的DC-LT那么弱的泵都能排干净水路中气泡。

武锋 · 发表于 2023-1-28 08:33

落寞之心发表于 2023-1-28 08:21
水箱高度不够/导流管不够长呗，毕竟横置水箱的机箱兼容性堪忧。
泵会把气泡吸入的话降一些泵速就好了，时间 ...

我这里试过了结果就是气泡聚集在我CPU冷头上
我冷头是欧酷XPX 里面有个箭头型的水路上半部分已经被气泡占据了

这是真的头疼 md整个水路可能也就损失了10ml水？就得重新排泡灌水必须灌到彻底没泡才消停水箱里那么多水对这个问题一点卵用没有

落寞之心 · 发表于 2023-1-28 08:56

武锋发表于 2023-1-28 08:33
我这里试过了结果就是气泡聚集在我CPU冷头上
我冷头是欧酷XPX 里面有个箭头型的水路上半部分已经被气泡 ...

我用的也是XPX，气泡占据半个冷头的话我怀疑是导流管太短导致水泵不断吸入空气（参考你楼上发的水泵图，这个导流管确实非常短，不知道你实际上机是什么情况）。因为你主楼有提到水箱内会形成漩涡，这是不正常的，扰流和导流的两个目的都没有达到。可以尝试更换更长的导流管/换水箱。
如果不是上述原因的话试试水泵短时间内变速，例如：2000RPM拉高到慢速再降速，反复几次尝试把冷头气泡冲出来。

Veilace · 发表于 2023-1-28 09:57

考虑到泵的情况，竖放的一体式泵箱它就是合理的。

maxreni · 发表于 2023-1-28 10:15

本帖最后由 maxreni 于 2023-1-28 10:17 编辑

水温50度泵满速跑2小时就好了。。水路复杂或者有过滤，有XPX类似的大水阻冷头，果断双泵走起

武锋 · 发表于 2023-1-28 10:32

maxreni 发表于 2023-1-28 10:15
水温50度泵满速跑2小时就好了。。水路复杂或者有过滤，有XPX类似的大水阻冷头，果断双泵走起 ...

这是个悲伤的故事

水路里有过滤有两个快插还有一个XPX
泵是一个DDCQ2 开小了冷头里的气泡下不来开大了水箱里出漩涡从外面弄过来的气泡直接进泵开始下一轮

另外水温50度？我知道你想干什么你想煮水把溶解气搞出来是把
可我的水路没这温度一般的水冷也没这温度除非把冷排风扇全关了

raiya · 发表于 2023-1-28 10:33

空气是靠溶解在水里在被带走的。

maxreni · 发表于 2023-1-28 10:35

本帖最后由 maxreni 于 2023-1-28 10:37 编辑

武锋发表于 2023-1-28 10:32
这是个悲伤的故事

水路里有过滤有两个快插还有一个XPX

肌肉排泡法：举起机箱摇晃把气泡摇出去

个人十分不提倡装过滤一般我会接一个过滤水箱,里面有块棉花那种，跑几天。基本很干净很干净了

木小偶 · 发表于 2023-1-28 11:02

武锋发表于 2023-1-28 08:13
不我用的是这个

果然就是你这水箱有问题，没有伸到液面以下的导流管，水位稍微下降一点，水就是自由落体了，水泡就是落水把空气带下去形成的。水箱里那个所谓的排泡器根本没用，它只能截留水管里的大气泡，对小气泡无效，更不能阻止新气泡形成。


这种水箱顶部两个孔，左边进水孔下面还有挺长的导流管伸到液面以下，整个水流都不会接触到空气，管道内不会出现新的水泡，除非你拿水冷去暴晒，让水冷液里的微量空气凝聚起来。液面以上部分都可以容纳空气，右边的孔用来装排气阀和添加水冷液，只要确保液面一直高于导流管底部就行了，差不多有50ml的空间。

武锋 · 发表于 2023-1-28 13:24

木小偶发表于 2023-1-28 11:02
果然就是你这水箱有问题，没有伸到液面以下的导流管，水位稍微下降一点，水就是自由落体了，水泡就是落水 ...

我可以立刻反驳你但是还是先忍住了
这只是我的猜想哈（我没有做实验实锤以下猜想）水泡并不是“落水把空气带下去形成的”而是本来就存在于管道里的气泡除非在合适的时候放气否则永远不会离开水路
所以导流管是无法消灭气泡的只有放气可以消灭气泡

另外对于气泡没有上浮而是被吸入泵芯这种事你导流管往里伸才会更容易吸进去吧！本来气泡还得走一个水箱的长度才能被吸进去你直接送人嘴边了。。。

现实就是水路里真要是只有笔尖大的小气泡我都不管了问题是气泡有花生米大
我几天前刚刚给水路灌满水就损失了10ml不到CPU加了8度！

manwomans · 发表于 2023-1-28 13:36

木小偶发表于 2023-1-28 11:02
果然就是你这水箱有问题，没有伸到液面以下的导流管，水位稍微下降一点，水就是自由落体了，水泡就是落水 ...

没用，我的导流管就是在水面下的
一样气泡声不断，根本排不出去

木小偶 · 发表于 2023-1-28 14:02

武锋发表于 2023-1-28 13:24
我可以立刻反驳你但是还是先忍住了
这只是我的猜想哈（我没有做实验实锤以下猜想）水泡并不是“落水把 ...

导流管是避免产生新的气泡，不是消灭气泡，只要没有新的气泡，自然气泡会越来越少了

落水会形成气泡这种常识还用实验？杯子接水不就全是气泡。说起实验，实验时候倒液体会要求倾斜容器，或者或者斜插根玻璃棒，让液体顺着管壁/玻璃棒流下去，避免液体飞溅和产生气泡，你要在排泡器下面加个倾斜的板子接水，板子下端伸进液面，避免落水直接冲击水面，很大程度上也能避免产生气泡
