XGS1250交换机VLAN使用经验分享

e3h4v

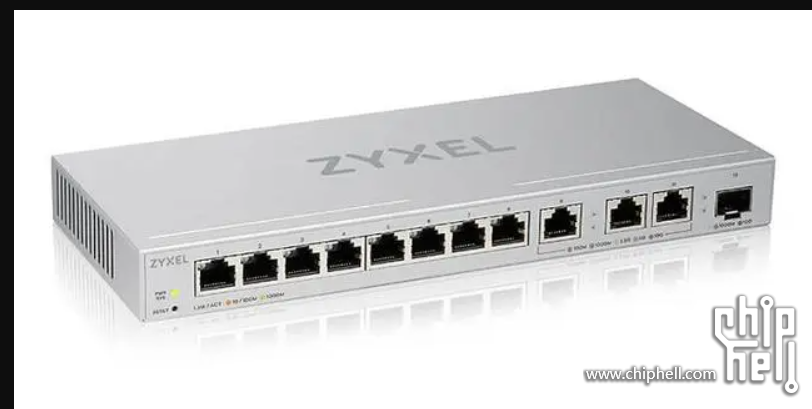

这事要从半年前接了条免费宽带说起，带上这条送的移动宽带，刚好家里有电信、移动、联通宽带各一条，一直想着每条都突破1G，还要能汇聚，还要静音的方案，，之前一直用MA5671A，但是吧猫棒子总是过一段时间要么不发光，要么死机没响应，，搞的家里经常掉线，使用经验非常不爽。。11月份刚好看到色铁发车2.5g光猫，毫不犹豫的上了车。。没想到色铁佬给发了俩，开心的要死。至此基于此2.5G光猫汇聚的方案提上日程，这个时候我发现缺少了一体支持2.5G，并且带SFP+的汇聚交换机。。。左问右问，才发现群里兔总那里整好有一台符合要求的交换机，就下面这货：

1250

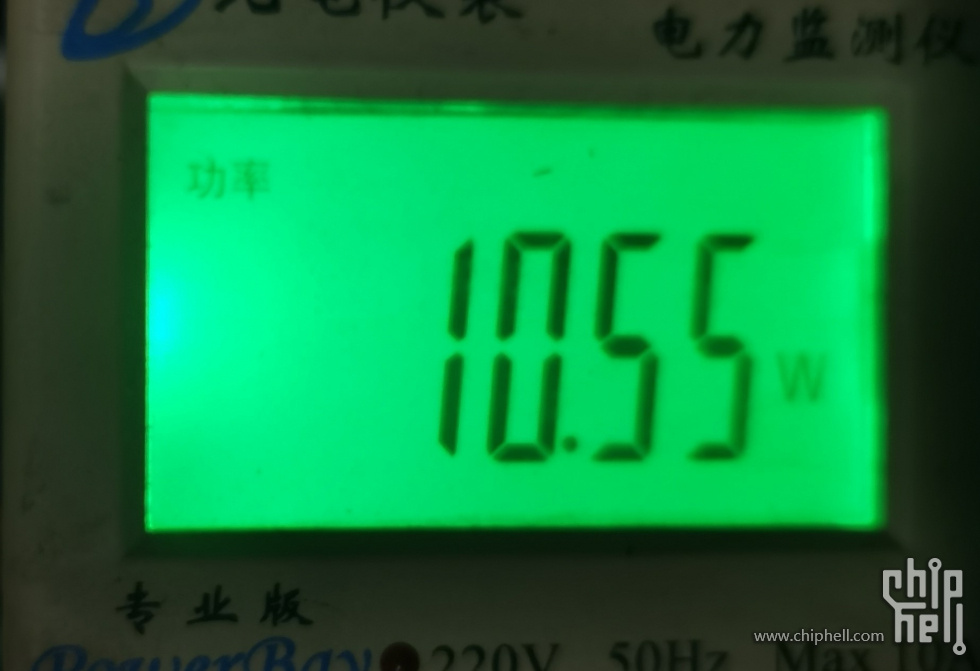

瞅了瞅规格，8口1G，3口1g、2.5g、5G、10G，一个sfp+，还支持VLAN，不错不错，联系兔总，给了优惠后果断下单。。。。拿回来第一时间开机试试功耗，这是插上2条宽带和sfp上行的功耗。还行，关键是噪音低到几乎听不到。。

功耗

。。然后最关键的是VLAN汇聚啊，打开控制页面：
我擦，，，vlan是有，但是access trunk hybrid跑哪里去了？？配置半天仍然没搞懂他的逻辑是啥，毕竟咱也是小白一个，只搞通一个vlan透传过去。查查用户手册也没有说啥，只是说支持802.1Q vlan技术。这可咋办？？？？？一度以为这个交换机支持vlan接入，，加上年底工作忙，先放一边吧。。。

过年7天在家闲着几天，没啥大事要忙，把xgs1250拿出来，经过几次配置并用wireshark抓包分析，基本上搞懂xgs1250这款交换机的逻辑了。就是你可以把XGS1250的端口看成Trunk口，而且是有PVID改的Trunk，但是端口属性不可改。。。。这一下就清晰好办了，果断按照trunk要求画下图，

1

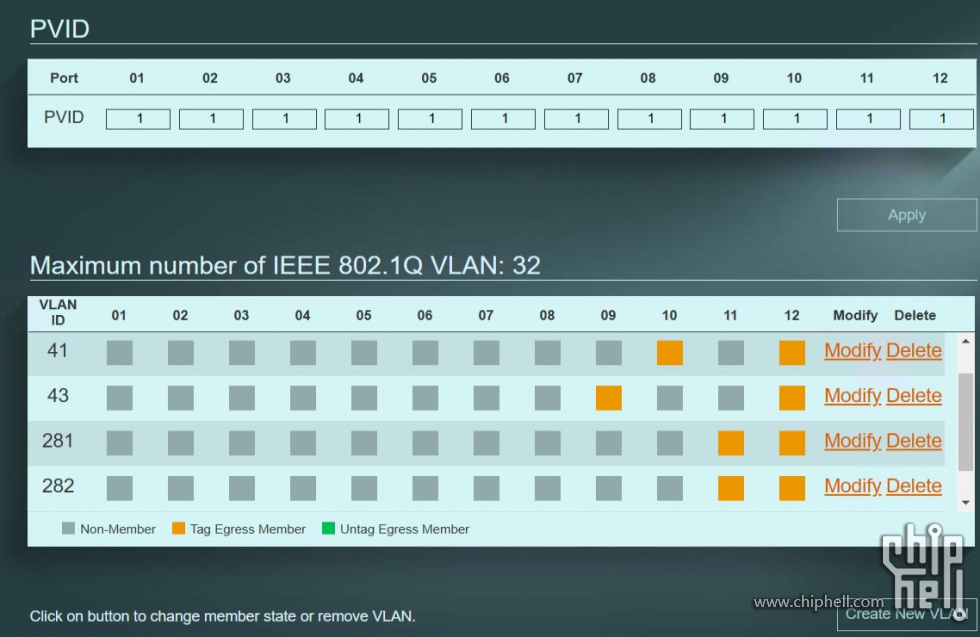

，很清晰了，然后按此图配置VLAN，最终结果如下图： ，op端配置vlan拨号，果然飞起。。。。

BTW，PVID不要动，这是配置vlan汇聚透传方法，如果你想某个1g或者10g口配置vlan接入电脑，请把对应端口配置成untag的vlan号码就可以了。最后最后还有对这个交换机vlan不清楚的请联系兔总，包治百病。。。

zxy2001

不明觉厉。。。

fenglin94

我也需要2个，便宜点的，支持vlan的万兆交换机，哪有卖的啊？

e3h4v

fenglin94 发表于 2023-1-29 23:38
我也需要2个，便宜点的，支持vlan的万兆交换机，哪有卖的啊？

找兔总买，这个交换机你放到弱电箱用都可以
