家里装修，网络有点想法，请大家给点意见

phliar

如图所示，玩过的应该能看懂。为了省钱，出口和内网交换机打算用一个三层全部解决（二层好像也行，不过价格相差不大），由于不是专业搞网络的，不知道这里面有没有冲突，请网工朋友给点意见。

ps:好像描述不清，给大家造成了一点困扰，这里给解释一下：
一、设备型号
路由器：TP-LINK TL-ER5110G
交换机：TP-LINK TL-SG5428
二、多拨实现方式，及目的
路由器，每个wan口对每个光猫拨一次号，有三个wan口，这样每个光猫分别被三个wan口拨了3次，这样就拨了12次……。可汇聚出最大600M上行
（如果用软路由也行，1个wan口就够了，不过有点抵触软……，TP路由是咨询过厂家给出的这样回复，不知道实际能不能单wan）
三、vlan划分
理论上应该用二层就行，网关都在路由上，但是三层和二层价格差100块左右，就选的三层。

lybide

中间千兆，其它也千兆，vlan画出后，都能拼通？

c2h6o

没太看懂需求，光猫4拨？路由器用单端口支持4拨？VLAN50走哪个VLAN通道还是怎么弄？VLAN100是正常上网吗，打算走几个通道？VLAN50和100是不是要互通？
你这个也不是三层交换机的需求啊，最多只用到二层VLAN交换机的功能

phliar

c2h6o 发表于 2023-3-13 22:40
没太看懂需求，光猫4拨？路由器用单端口支持4拨？VLAN50走哪个VLAN通道还是怎么弄？VLAN100是正常上网吗， ...

有支持单线多拨的路由，确实二层就够了，不过价差不大，就考虑三层了。万一以后有需求呢。vlan50和vlan100不用互通。另外矿双网卡，管理口走vlan100就行

smallfount

我只想知道你准备用啥路由来实现。。。
多WAN的单线多拨+LAN的多vlan NAT....
有点意思

nn1122

phliar 发表于 2023-3-14 08:28
有支持单线多拨的路由，确实二层就够了，不过价差不大，就考虑三层了。万一以后有需求呢。vlan50和vlan10 ...

真三层与二层一般来说价格差距比较大，不知你是看中的哪一款，有些是伪三层，有三层的路由功能，但转发能力比较弱

LFA9

膜拜，PCDN的感觉上来了，这就是传说中的汇聚大佬吗，我不是网工，现在还不明白tag和untag是什么意思，打算自己学一学vlan……

picklesyard

路由器左上的wan1-wan3是什么意思？4个独立光猫，每个光猫单线3拨，一共是12个ip，说的路由支持单线多拨且不追求带宽的话，那么路由一个wan口就够了，如果同时需要大带宽的话，就要看具体pon线路的配置和需求具体考虑是不是要加上链路聚合了。

958813826

家里4条光纤？路由器通过交换机4拨？还是光猫拨号？看的我一头雾水的？是不是你光猫4拨通过交换机连到路由器上？啥路由器弄支持4拨啊？

Satan023

你没说清楚你路由器能不能划VLAN以及VLAN是不是划在路由器里面，如果是路由器搞那就二层带管理的交换机就行；如果用交换机划VLAN，那就必须买三层交换机（带路由功能，能划VLAN）；多拨没搞过，不知道。

phliar

nn1122 发表于 2023-3-14 08:55
真三层与二层一般来说价格差距比较大，不知你是看中的哪一款，有些是伪三层，有三层的路由功能，但转发能 ...

已经给了具体型号，可能就是您说的伪三层吧，不过家用应该够了，二层好像都够

phliar

958813826 发表于 2023-3-14 11:46
家里4条光纤？路由器通过交换机4拨？还是光猫拨号？看的我一头雾水的？是不是你光猫4拨通过交换机连到路由 ...

好一点点的企业级，或者软路由都可以实现，用路由拨号，每个光猫拨三次

phliar

picklesyard 发表于 2023-3-14 11:34
路由器左上的wan1-wan3是什么意思？4个独立光猫，每个光猫单线3拨，一共是12个ip，说的路由支持单线多拨且 ...

图里有个矿，多拨就是为了增加上行

phliar

lybide 发表于 2023-3-13 22:40
中间千兆，其它也千兆，vlan画出后，都能拼通？

家用比较简单，要通的话在路由器上写静态路由就行。

phliar

LFA9 发表于 2023-3-14 09:48
膜拜，PCDN的感觉上来了，这就是传说中的汇聚大佬吗，我不是网工，现在还不明白tag和untag是什么意思，打算 ...

tag贴上vlan标签，untag去掉vlan标签，网上很多免费基础教学

nn1122

phliar 发表于 2023-3-14 14:14
已经给了具体型号，可能就是您说的伪三层吧，不过家用应该够了，二层好像都够 ...

TP这个TL-SG5428应该没问题，ER5110G这种路由不管是单WAN还是多WAN总的PPPOE转发能力不会超过1Gbps，也就仍然是千兆。单口多账号多播，是基于你SG5428的vlan多播，这个功能只有ER7520G等少数高端型号才行，另外最便宜的万兆路由ER2260T也可以，还有已经上市的中端万兆路由ER6220T也可以

Krakenius

编辑掉

LFA9

phliar 发表于 2023-3-14 14:24
tag贴上vlan标签，untag去掉vlan标签，网上很多免费基础教学

原来这么直白的吗哈哈哈，那我回头买个网管交换机学学玩，谢谢您啦！

LuciferKing

楼主这个图用什么软件画的？

phliar

LuciferKing 发表于 2023-3-14 15:54
楼主这个图用什么软件画的？

porcess On

thereone

有点想法，不过你这个用二层交换机就行带vlan的。
交换机和光猫连接的接口全部加入到对应的vlan，交换机和路由器三个wan口连接的接口全部设置成trunk口或者hybird口 hybird口需要在对应的vlan的添加相应的tag。

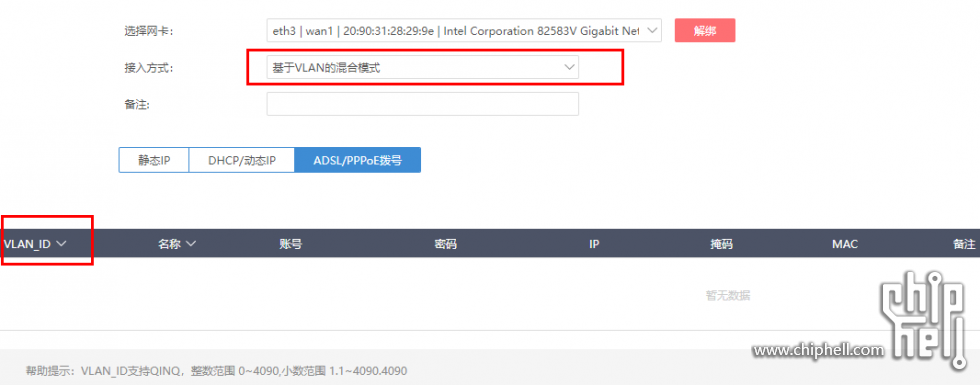

然后你的路由器的每一个wan口都要支持基于vlan的拨号模式就像爱快的拨号模式，我不清楚你的TP的路由器支持不支持，支持的话就可以这样做。

phliar

thereone 发表于 2023-3-15 09:51
有点想法，不过你这个用二层交换机就行带vlan的。
交换机和光猫连接的接口全部加入到对应的vlan，交换机和 ...

爱快路由的话，就不用三个wan口了，一个就行，交换机用trunk模式。应该是可以的，这个咨询过TP客服。wan口出口数据打上tag

llb530

带宽也不知道多少，如果每条宽带千兆，上个千兆交换机有什么意义。

phliar

llb530 发表于 2023-3-16 08:16
带宽也不知道多少，如果每条宽带千兆，上个千兆交换机有什么意义。

叠加上行~~~~下行千兆基本够用。除非资源热的发烫，还有实在要叠加下行可以用端口汇聚

红色狂想

看到撸主的这张网络拓扑图，我脑海里瞬间浮出的就是PCDN大佬，这都啥年代了，赵国都快登月了，竟然还有ISP让你多拨，也太香了吧，是不是每条宽带接入上行都是500M？

vancho

楼主应该把网络分层，光猫多就弄个交换机做汇聚，这样好点

phliar

红色狂想 发表于 2023-8-3 13:34
看到撸主的这张网络拓扑图，我脑海里瞬间浮出的就是PCDN大佬，这都啥年代了，赵国都快登月了，竟然还有ISP ...

以前办的宽带，只要办理时支持多拨，保持不销号，就一直支持。

rgmeeqgnui

看都看不懂的路过。没想到家庭上网，也可以这么复杂

hasuboy

你这个拓扑对于家庭网络来说真的太复杂了，先不说能否实现，越复杂的结构出问题之后越不容易排障。另外我认为TPLINK的设备配不上如此复杂的网络要求，我倒不是说实现不了，主要是很low，本身性能也不行。

phliar

hasuboy 发表于 2023-8-3 15:05
你这个拓扑对于家庭网络来说真的太复杂了，先不说能否实现，越复杂的结构出问题之后越不容易排障。另外我认 ...

这个不算复杂的，多划了两个vlan而已，性能行不行不是看品牌吧，TP家用够了。主要是性价比高
