前言

说到轻工业风的格调搭配，其实个人还是非常喜欢这种氛围风格搭配的。柔和的浅灰墙面搭配上一套金属装饰形成韵味强烈的反衬，让整个背景墙面直线条结构的硬朗感添加上适当的背景灯饰来衬托确实是个非常不错的搭配。那么作为主力桌面PC主机如何折腾才能适配上这种风格的桌面呢？那直接进入这次的为了这套背景墙而打造的暗紫配色工业风主机是否对你的眼？




黑色主机永远是桌面的常客，而玩腻了RGB风格的DIY装机的话，但是又不想主机那么沉闷的话，用适当的同步灯效来衬托下精心安装的主力PC也是种不错的选择。这次的配色使用了较为暗色调偏蓝的暗紫配色来协调整个主机的氛围灯效。

配置

处理器：intel 13代酷睿i7 13700K
主   板：ASUS ROG strix z790-E D5主板
显   卡：ASUS ROG strix RTX 4070Ti O12G
内   存：G.SKILL 幻锋戟 DDR5 6000MHz 16G*2 黯雾黑 C30内存
固   态：SAMSUNG 990pro PCIe4.0 1Tb M.2 SSD
机   箱：Antec Performance1 FT 初星 全塔机箱
电   源：ASUS ROG STRIX 雷鹰1000W AURA ATX3.0金牌全模电源
散   热：ASUS ROG RYUO龙王三代 360一体水冷散热器
配   件：LIANLI 三代积木风扇14CM*3+12CM*4+ LIANLI 霓彩线24P+40显卡12+4 延长线


整机的配置算准旗舰级别，CPU安排上16核24线程 睿频至高可达5.4Ghz 30M三级缓存的13代酷睿I7 13700K。

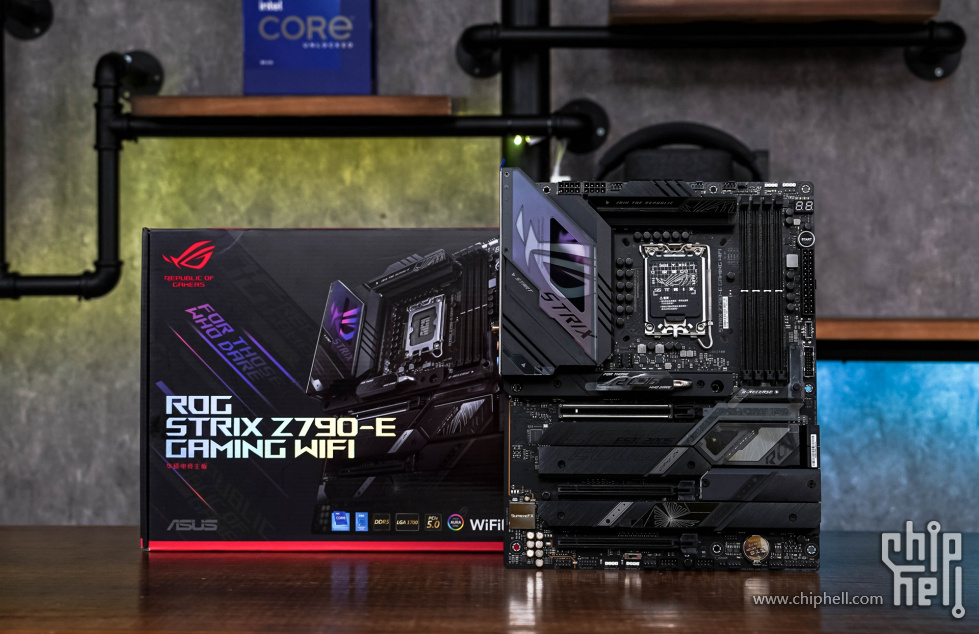

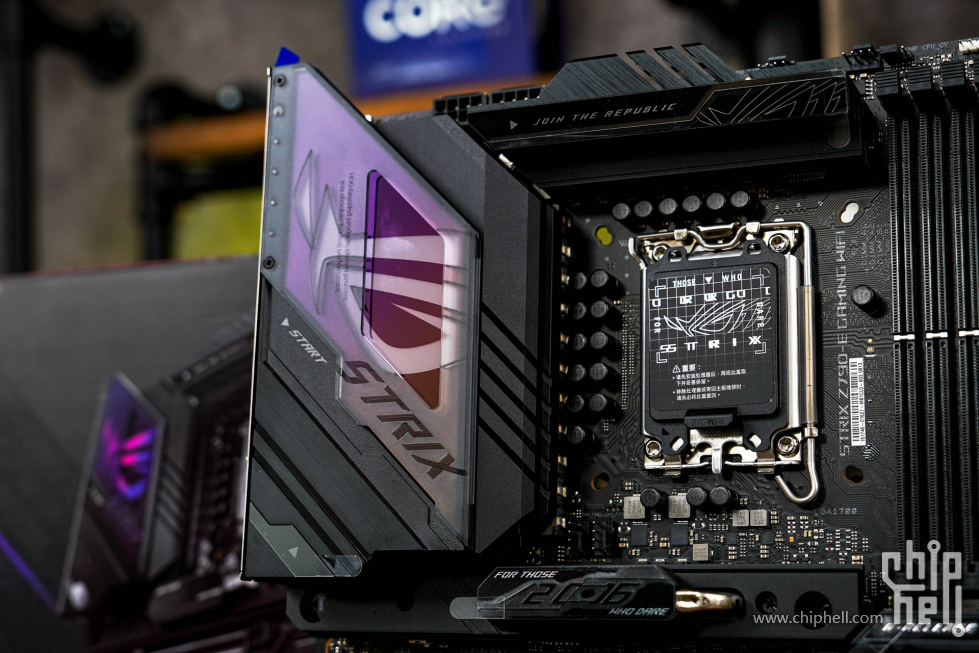

主板上选用华硕  ROG STRIX Z790-E GAMING WIFI 高端电竞主板（ 定位仅次于 ROG 纯血系列），品质规格用料还有板载功能基本满足绝大部分玩家用户需求。


主板用料规格方面，采用 8 层 PCB 设计，18+1 相供电，RAA229131 PWM 控制器，最大输出能到 90A 的 DrMOS ，双 8PIN 的 CPU 供电接口，左上 I/O 模块覆盖 MOS 散热，上头的败家眼带有 ARGB 灯光设计。

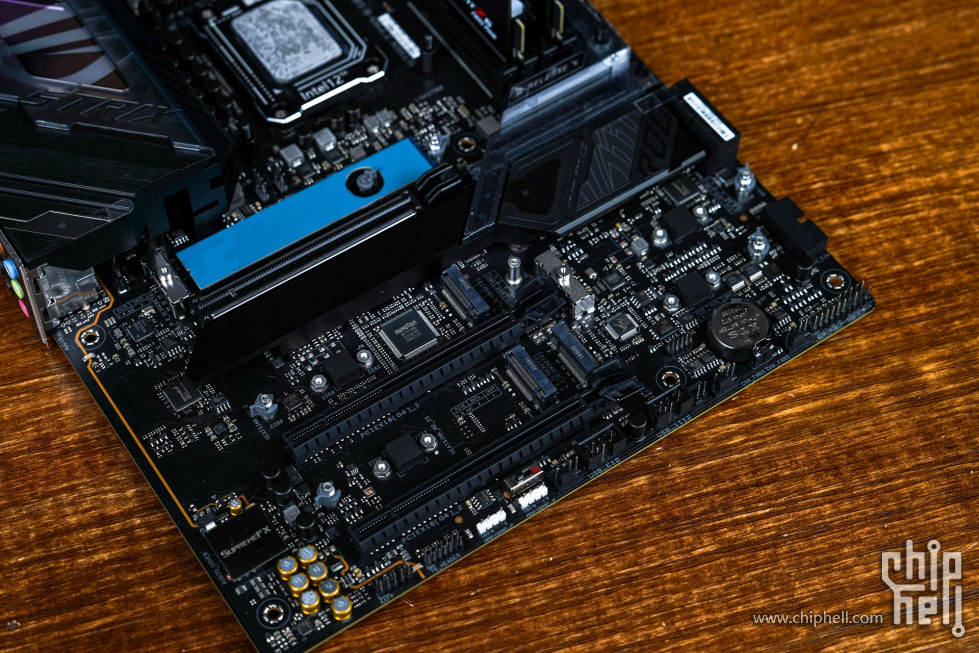

下半部分：PCIe 扩展方面，给到有三条 PCIe ×16 卡槽，第一条金属加固 PCIe 5.0 ×16（ 由 CPU 提供 ），另两条 PCIe 4.0 ×4（ 由芯片组提供 ），设定上二和三条可以没有冲突使用，而第一条则可以和 M.2 拆分 PCI-E 5.0 。下沿的拓展接口，12V + 5V RGB 接口（合着有两组）、两个 USB 2.0 接口等等等，值得一提的是附带有一个 Alternative PCIe 模式开关，可物理实现 PCIe 卡槽 Gen4/Gen3 的切换，对于使用 PCIe 3.0 延长线玩家的一大利好。五个 M.2 接口，最上边的 M.2 接口为直连 CPU ，支持 PCIe 5.0 ×4 模式，22110 规格，散热模块带有热管辅助散热，剩下的 M.2 都则均为 PCIe 4.0 模式，2280 规格，其中一个由 CPU 提供，其余则为芯片组。

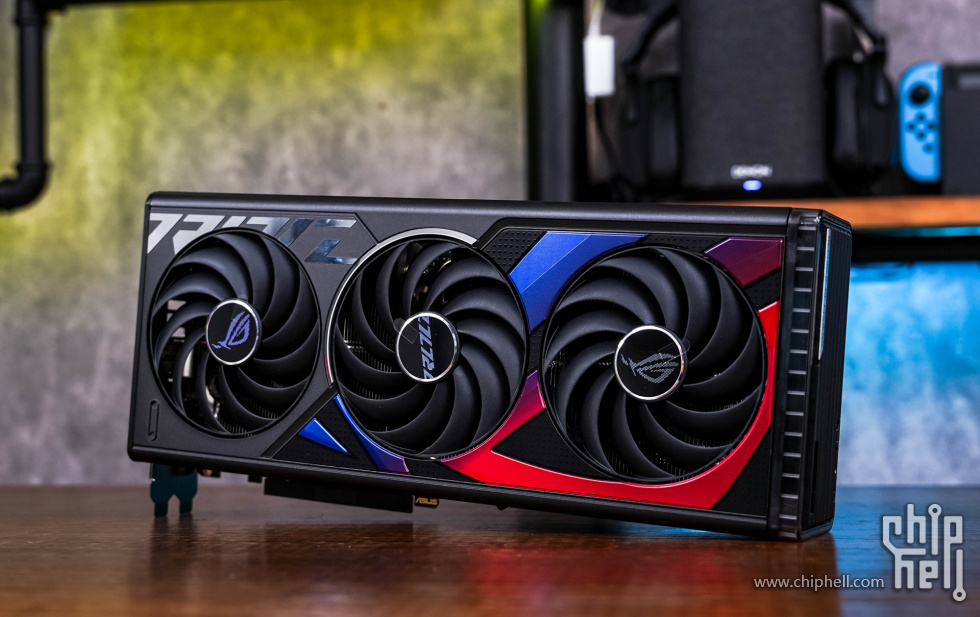

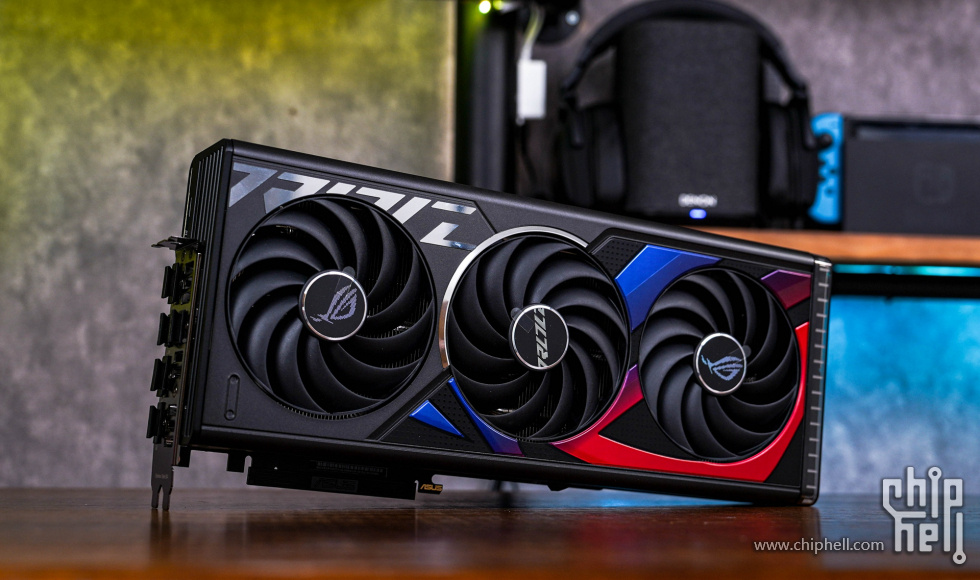

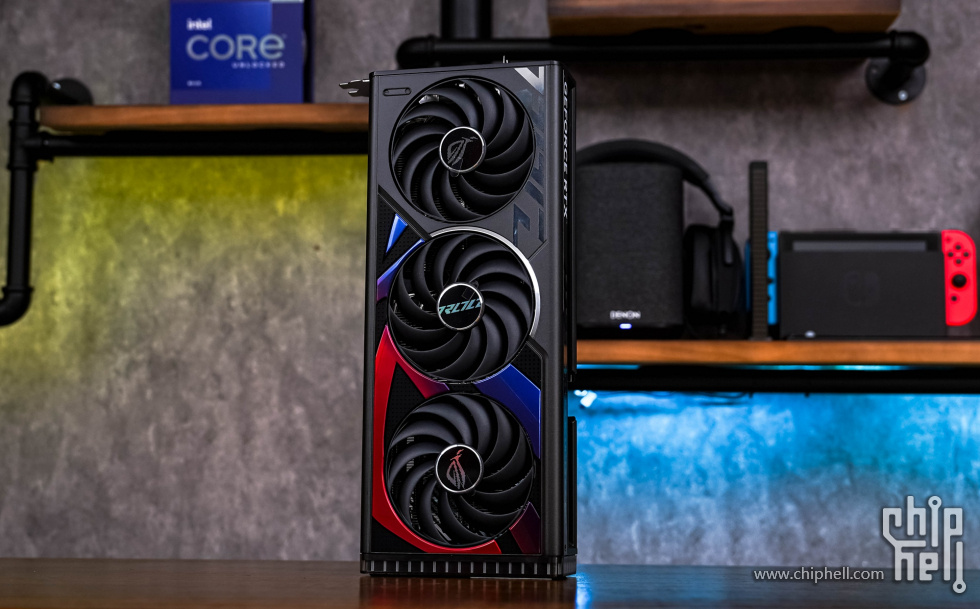

显卡选用的是华硕 ROG STRIX RTX 4070Ti  O12G。方方正正也迎合了40系非公的设计概念，可以说是颠覆了以往ROG系的造型设计，但是既保持了华硕强调的电竞风格，又很好的把传统的ROG红黑信仰之眼设计理念融入到40系显卡中。全卡336 x 150 x 63 mm的尺寸，3.15槽位设计。


散热规格方面，由三颗 10cm 7 扇叶双滚珠轴流风扇组成，为新升级 Axial-tech 风扇，具备更大更厚的尺寸，拥有更强的风压，另中间风扇采用反方向旋转设计，可减少空气湍流，降低风扇噪音，依旧支持风扇停转技术对应大尺寸。

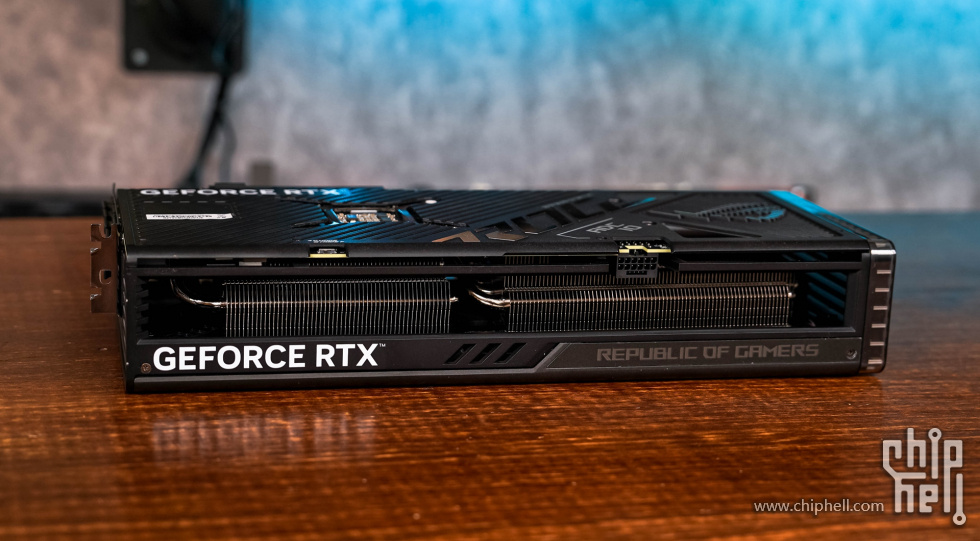

4 根 8mm 加 3 根 6mm 规模，采用热板直触与热管内埋设计，这样的散热规模用以应付4070Ti是绰绰有余了。显卡供电部分，依旧使用的是单 16Pin 供电接口，附带有 1 转 3 × 8PIN 供电线。


显卡前置侧面的Republic of gamers的LOGO装饰灯，显卡的前段带有格栅式的装饰罩，即可起到遮挡散热热管的作用，还设计了环绕式的 ARGB 灯装饰，罩子上 ROG 全称铭牌点缀，边上两外接 4PIN PWM 风扇接口，丰富了后续的对于散热DIY或者其他供电需求的接口。

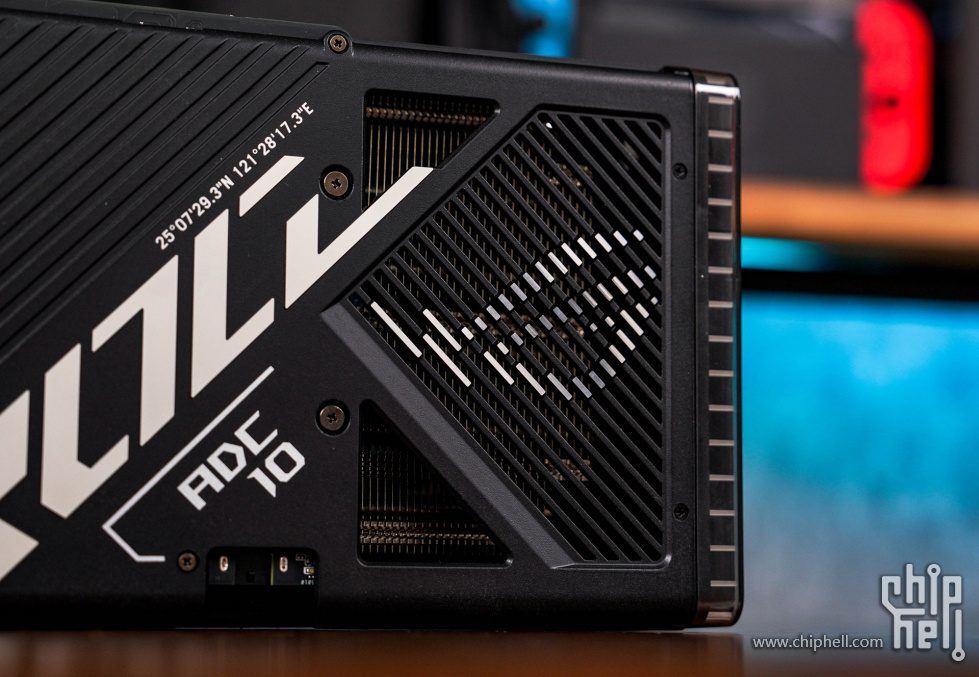

金属背板的设计和正面风扇罩一样，带有 ROG 元素修饰，黑白配色的文字排版更有设计感吧，另辅助斜切线条的元素。镂空出风口，采用斜线栅格样式，辅以高光处理的信仰之眼点缀。

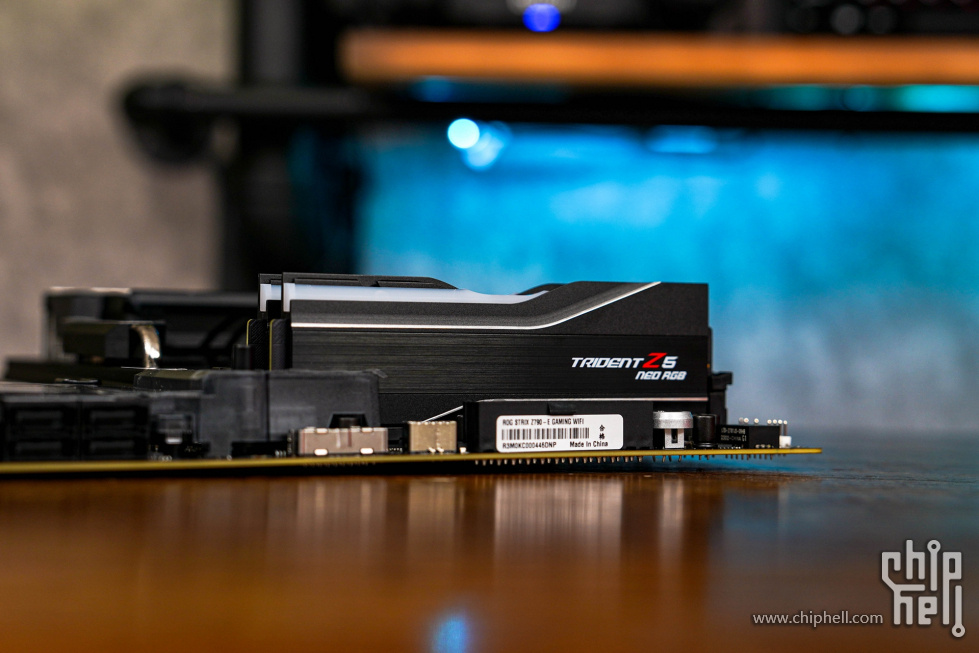

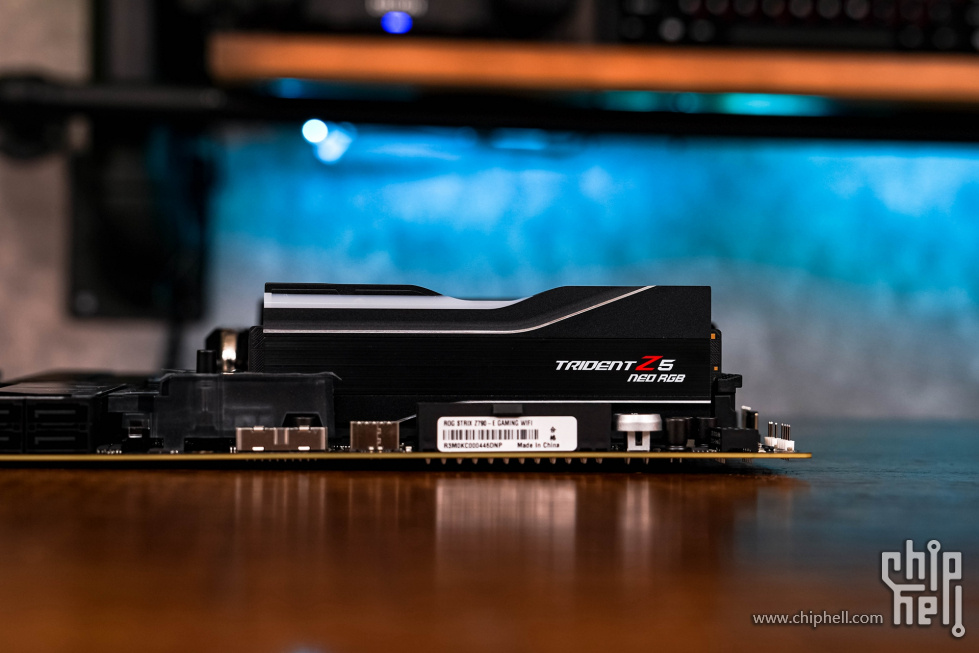

内存方面，则采用芝奇Trident Z5 DDR5 6000 CL30 16*2 32G黯雾黑内存，新版本在外观造型设计和之前版本相同，也采用全新设计，将超跑元素融入内存散热片中，整体来看Trident Z5 系列变得不再那么锋利，散热片更为简洁柔和一些，不过仍是不对称设计，散热片的细节打磨的也很精致，有大量很细的纹理处理。而随着价格的大幅度下调，DDR5内存也逐渐开始普及在当下DIY装机之中来了，而13代处理器和Z790/B760等主板则对DDR5做出更好的优化，让内存的时序和频率更提升一大截。








固态：三星990Pro PCIe4.0 NVMe 1TbM.2 SSD做为980 PRO升级版本， NVMe版本升级到了2.0，主控也换用了最新的Pascal，新一代产品的新款主控芯片可提高50%能效，随机读写性能也提高了55%，闪存从第六代128层堆叠3D V-NAND升级到了第七代176层堆叠3D V-NAND。读取速度都是7450MB/s，连续写入速度是6900MB/s，产品的质保期是五年，质保写入量是每TB 600TBW。

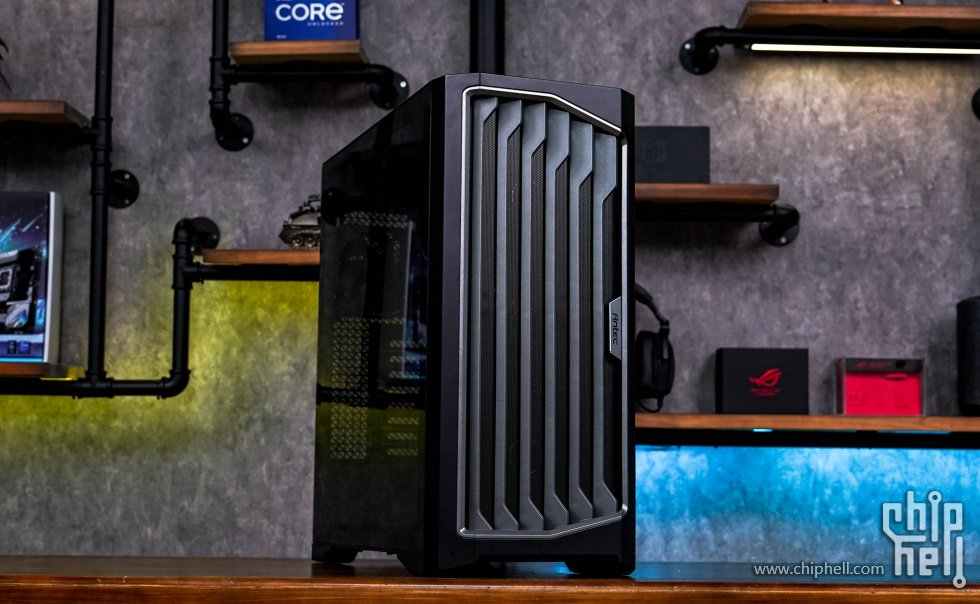

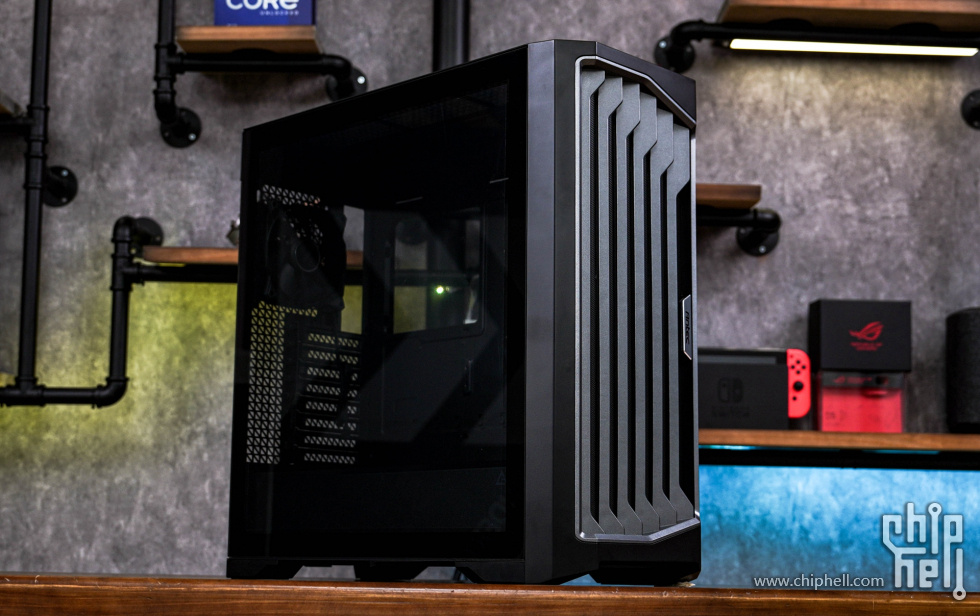

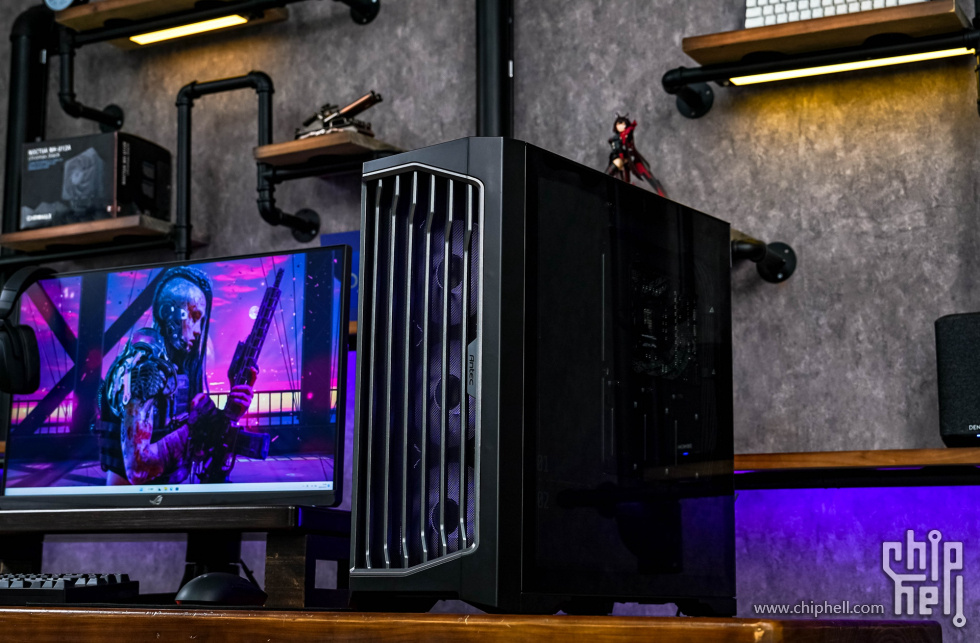

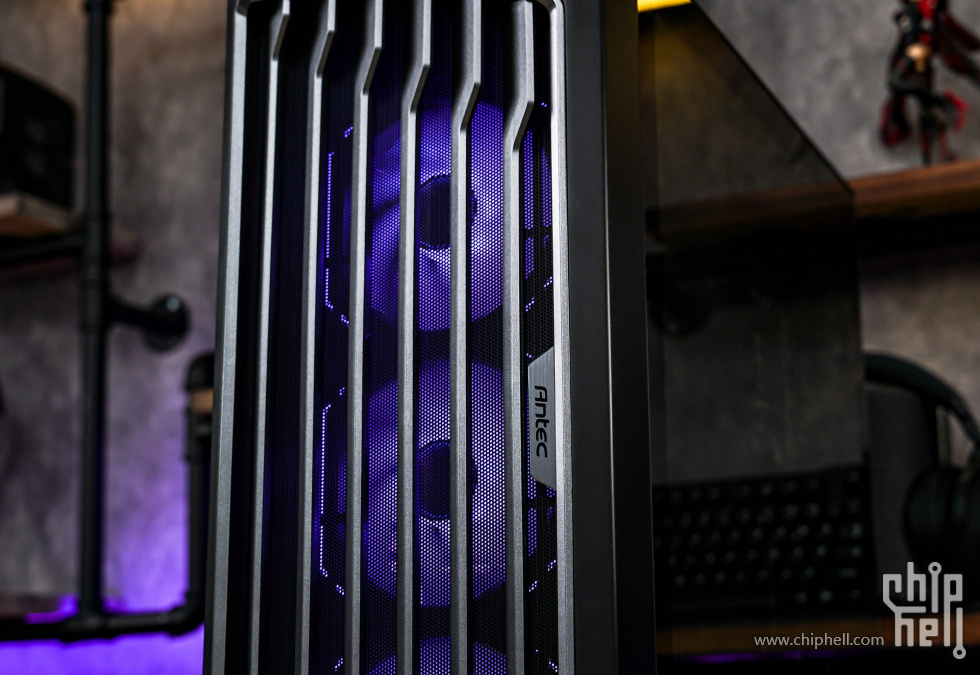

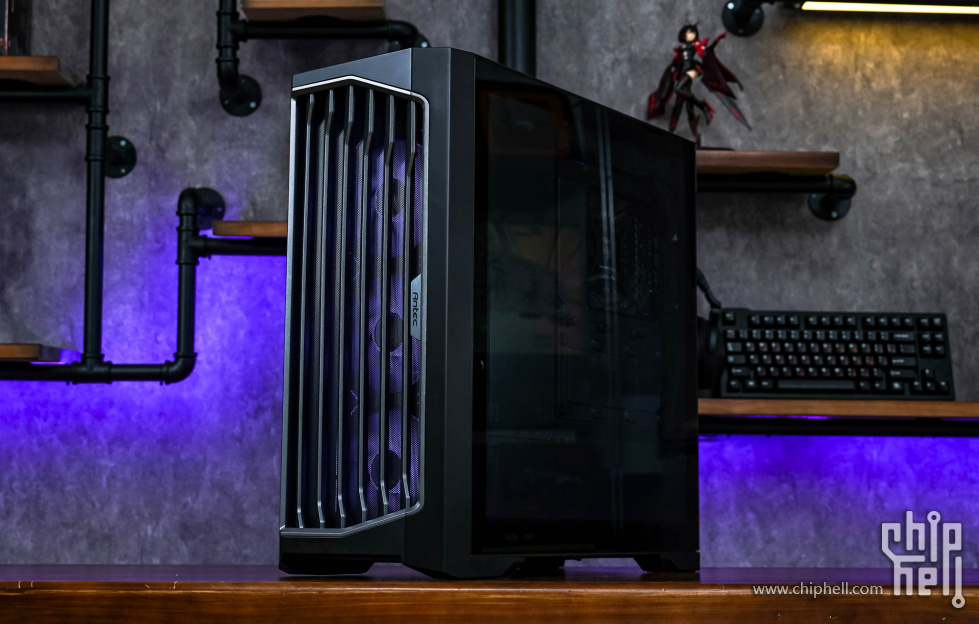

在机箱方面，一直想选择一款较为硬朗设计风格的，并且带有工业风设计的大机箱来作为这次主力PC的箱体使用。而经过筛选后，决定采用安钛克新推出的-- Performance1初星 紧凑型全塔机箱。外观设计上，硬朗的美式风格，特别是前置面板设计与现在主流的网面设计面板对比起来有一种复古的韵味。




箱体左右侧面板采用双玻璃黑化钢化玻璃设计，整个箱体的重量12.55KG，整个箱体的分量还是过硬的。

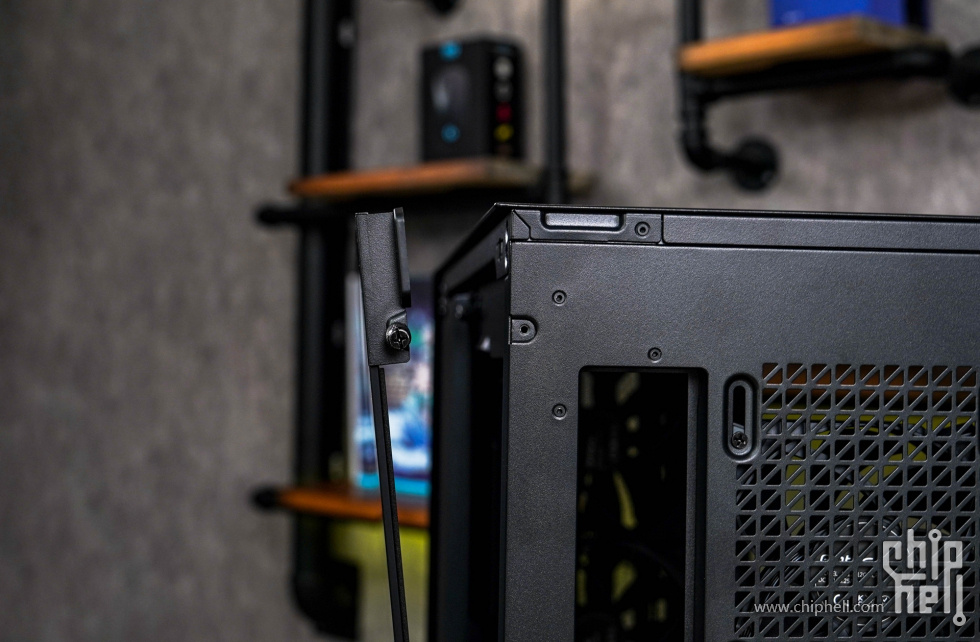

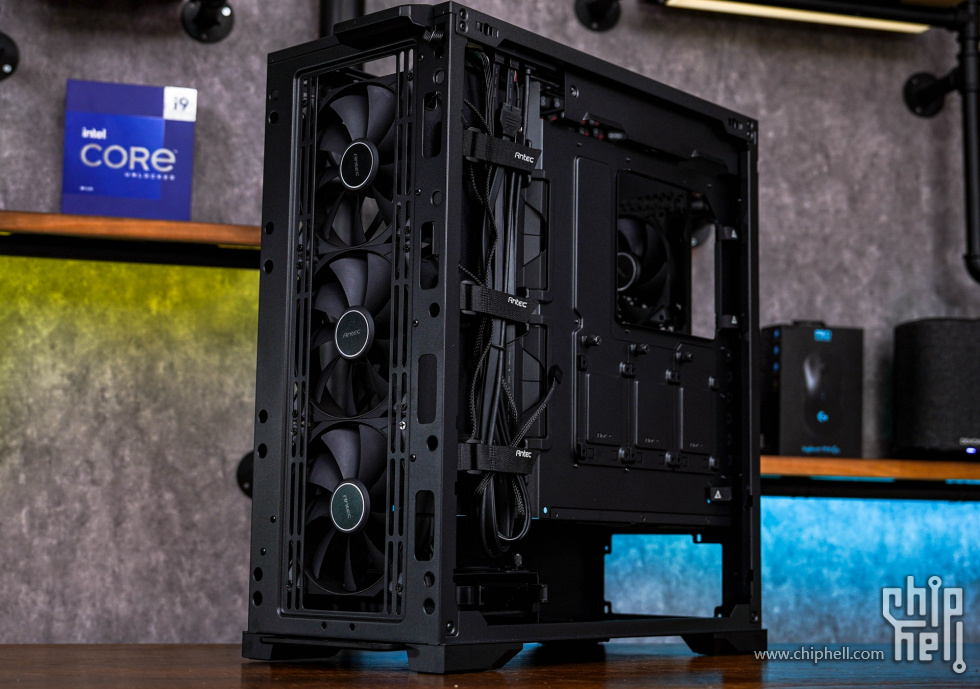

整个箱体几乎所有采用模块可拆设计，为了拥有更好的稳固，除了弹扣固定之外，还加入了凹槽和背面螺丝等稳固组合。


整个箱体的尺寸：522*230*522MM（DWH），空间说大也不算最大和大型的全塔机箱比尺寸还是稍小点，但是对比一般中塔机箱对比就显得稍大了。那么这款Performance1 FT总结出来的架构就是：紧凑型全塔。

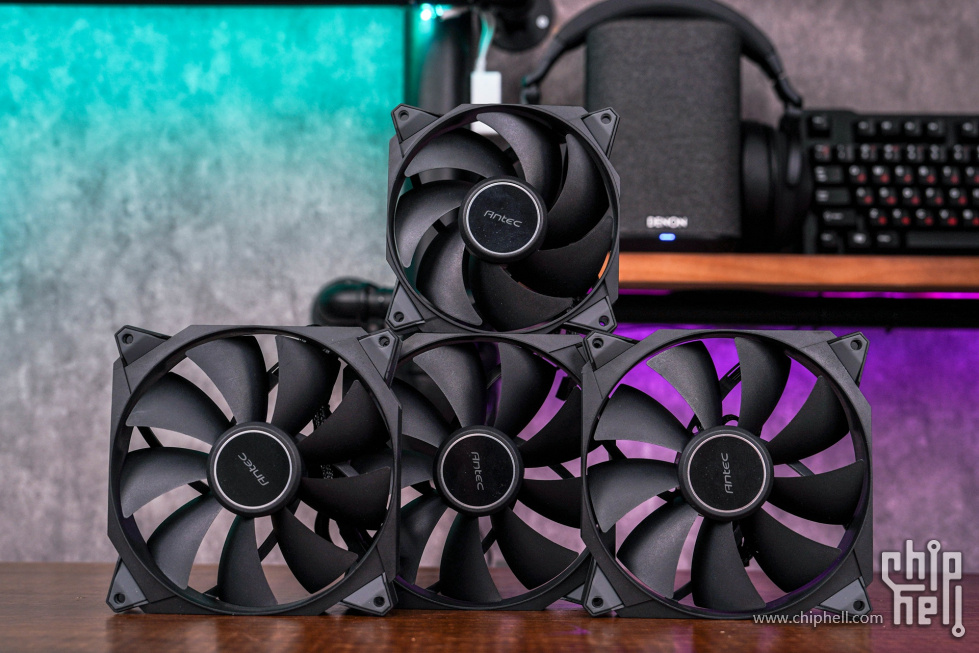

机箱标配14CM*3、12CM*1四组无光风扇，散热风扇采用4个厚度30MM厚的静音风，对比一般机箱标配的25MM厚度的风扇，30MM厚度的风扇散热能力更有优势，并且这4个风扇均是PWM接口，可通过接驳主板来进行转速调控有效降低高速运行时的音噪，这套机箱标配的无光风扇要是安装传统的无光风冷主机的话则是非常适合使用的。

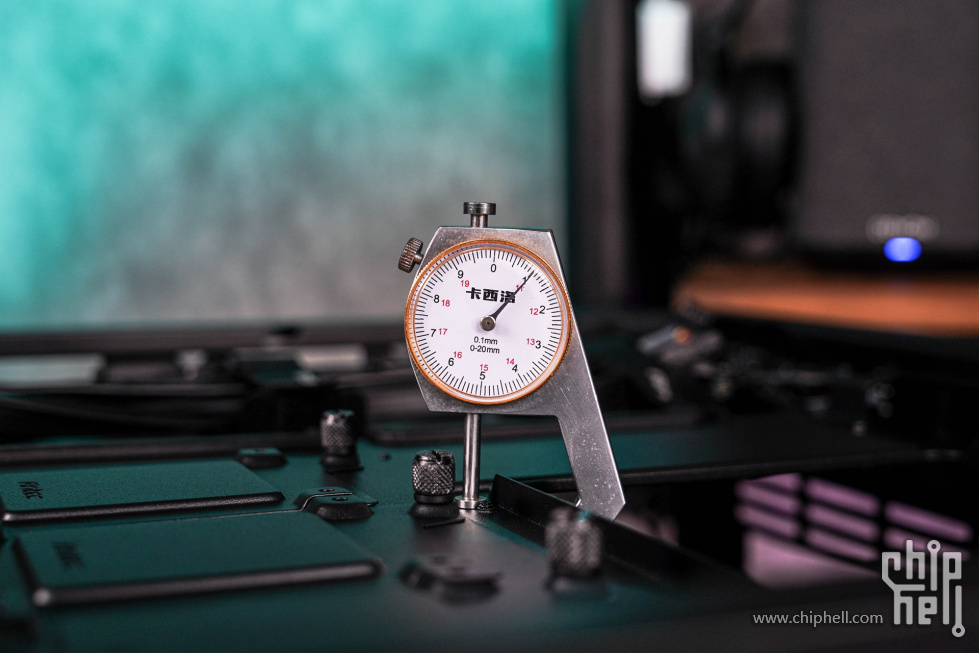

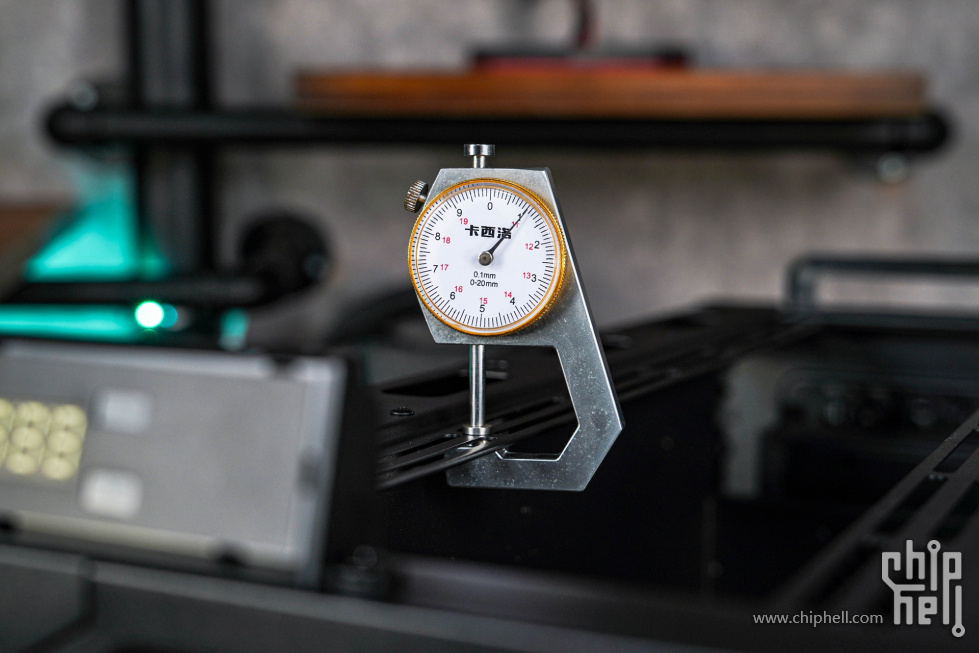

整个箱体的五金架构均为高端机箱标配的0.8MM（包含漆面则达到1MM）厚度，上置面板厚度则达到1MM厚度，而两面玻璃的厚度均为4MM，用料方面还是可圈可点的。






整个机箱的散热布局为前置420MM（水冷&风扇），上置3600MM，电源舱上置360MM，后置120MM。整个箱体一共可安装10组散热风扇的组合或者420+360MM的冷排散热组合。

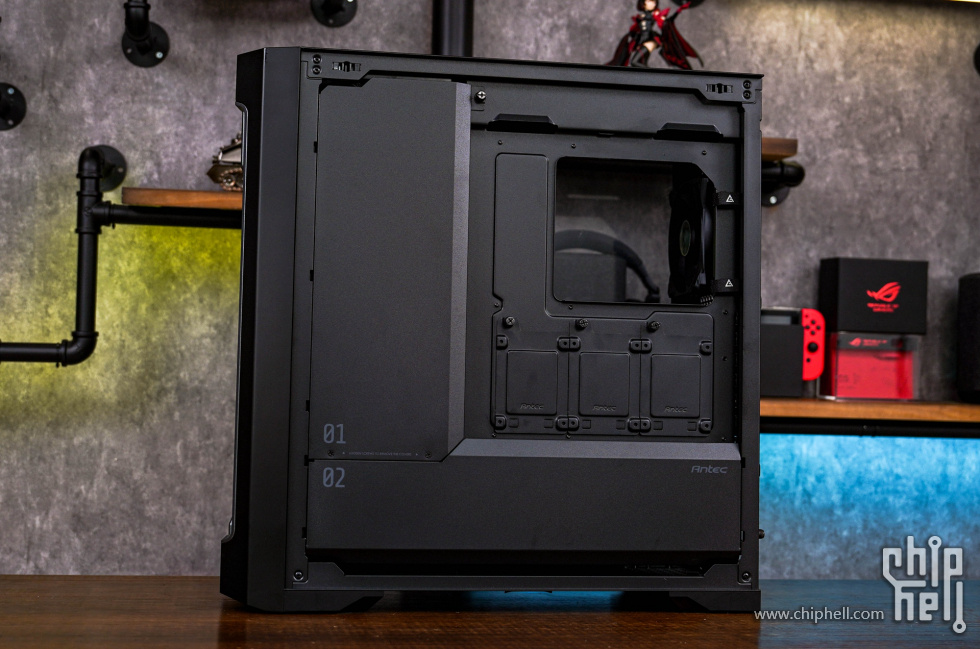

背线舱的空间也是非常充足的，利用背线区域的30MM槽深和魔术贴扎带来进行背线布置，背舱左侧和下置的电源硬盘安装舱均有五金遮挡装饰板（01和02），可以有效的遮挡住背面各种线材和控制器，不让这些扩展产品的线材外露也是个不错的设计，毕竟右舱也是采用玻璃面板，所以做个遮挡板把背线区域全覆盖无论在观感上，还是在整机协调性上都是很有必要的。

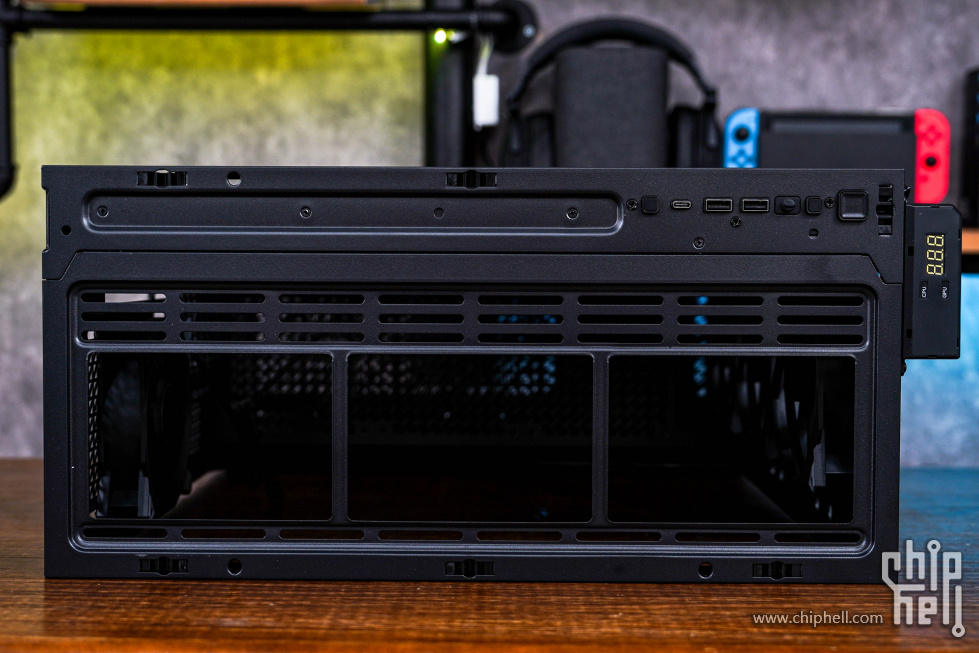

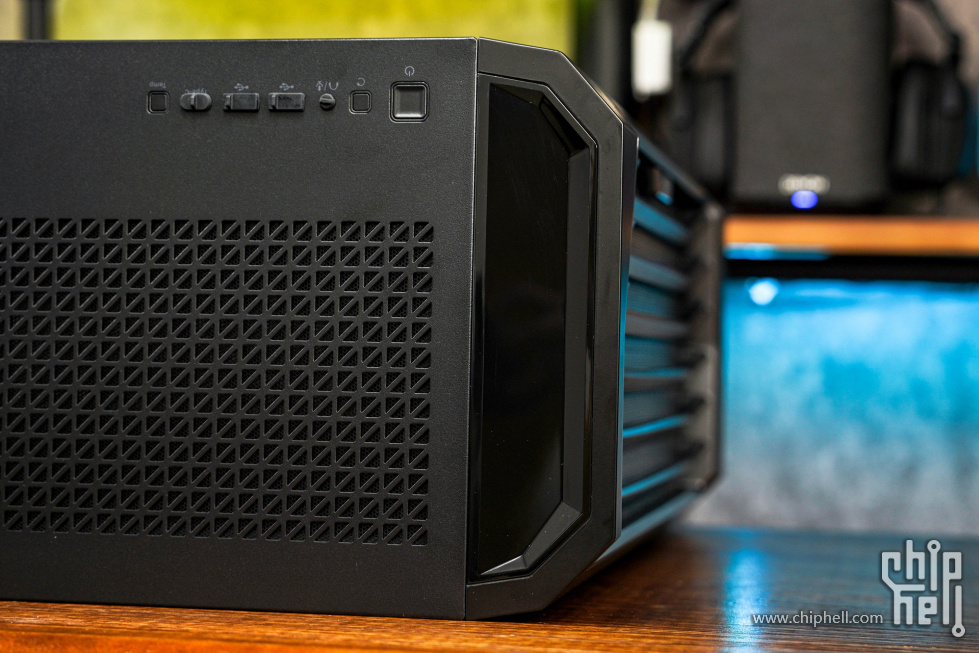

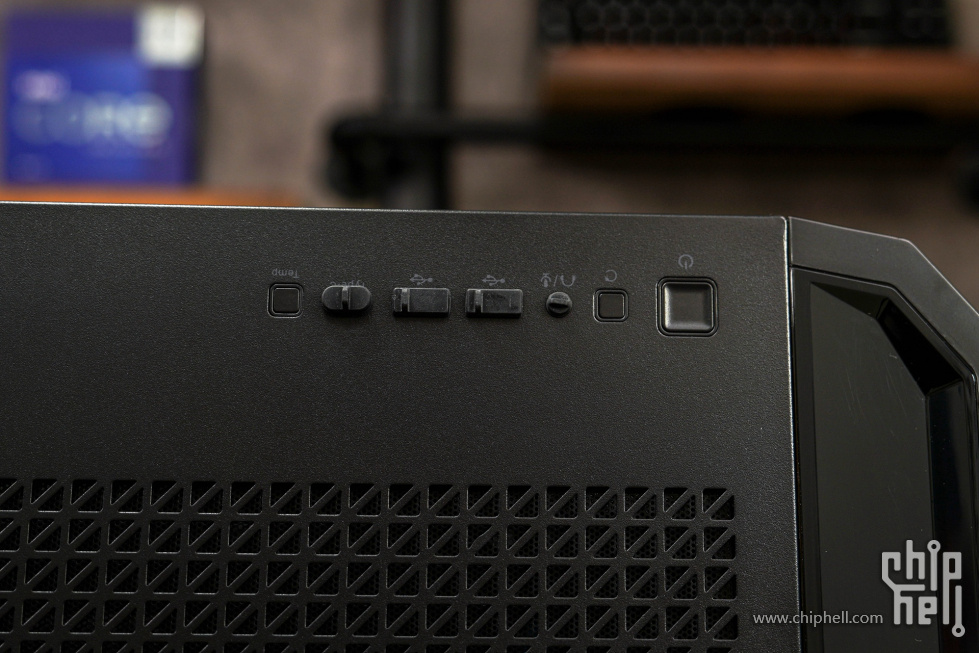

这款机箱在一些细节上还是有点意思的，机箱顶部的I/O面板插口均有防尘盖，使用时可以拔掉，不使用时盖回可放置插口氧化和进灰尘。在机箱前置面板顶部则有个温度监控屏，可通过安钛克附带的监控软件“antec iunity”来进行软件监控整机的温度，又可以同上箱体外顶部Temp键来切换温控界面，而这个监控面板的供电则是通过主板上USB2.0插口提供供电的。

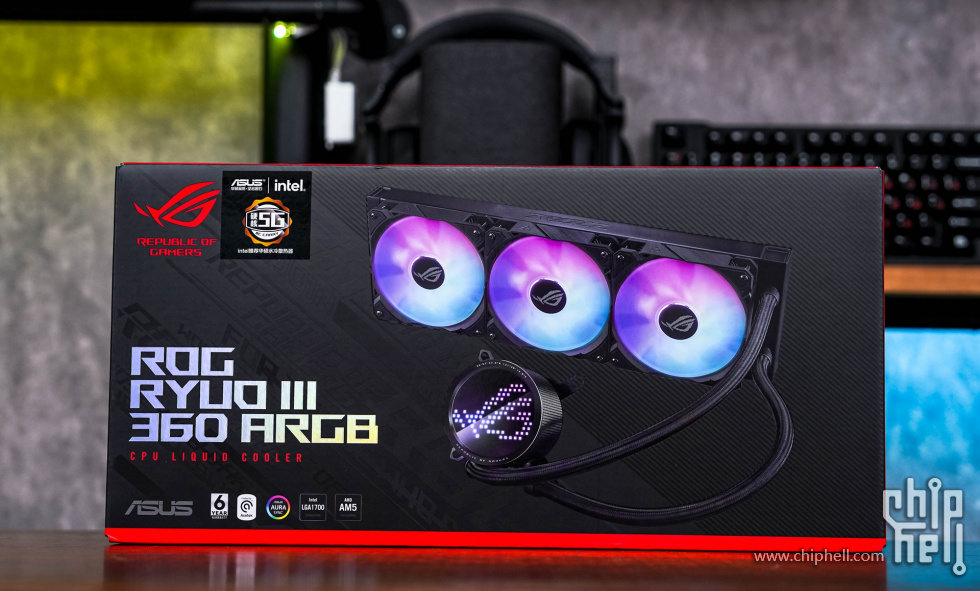

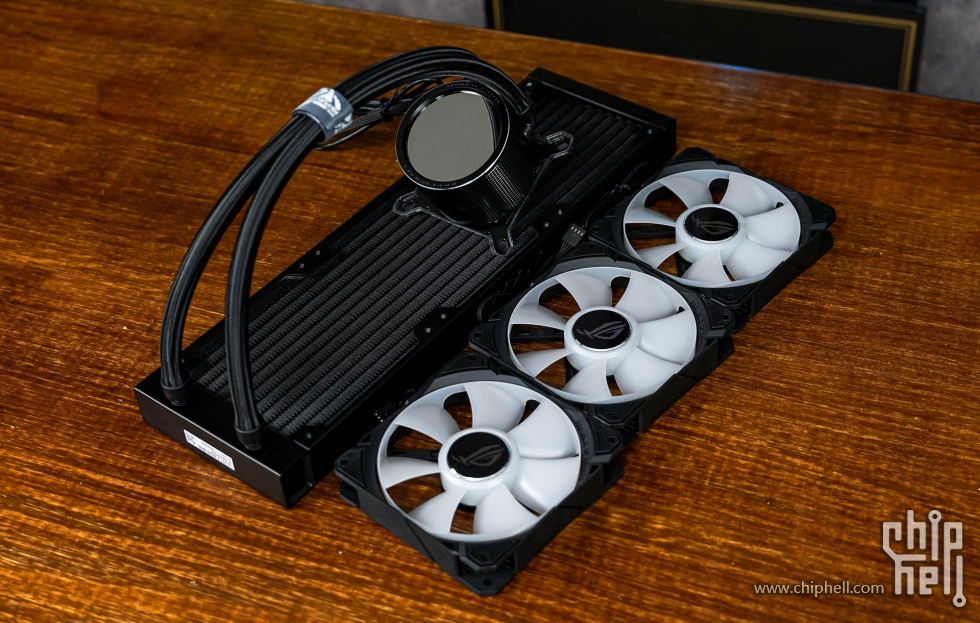

散热器使用的华硕 ASUS ROG RYUO III 360ARGB 龙王三代。拆盒后，水冷本体和标配的 3 把 12CM的ROG 自家 ARGB 风扇。

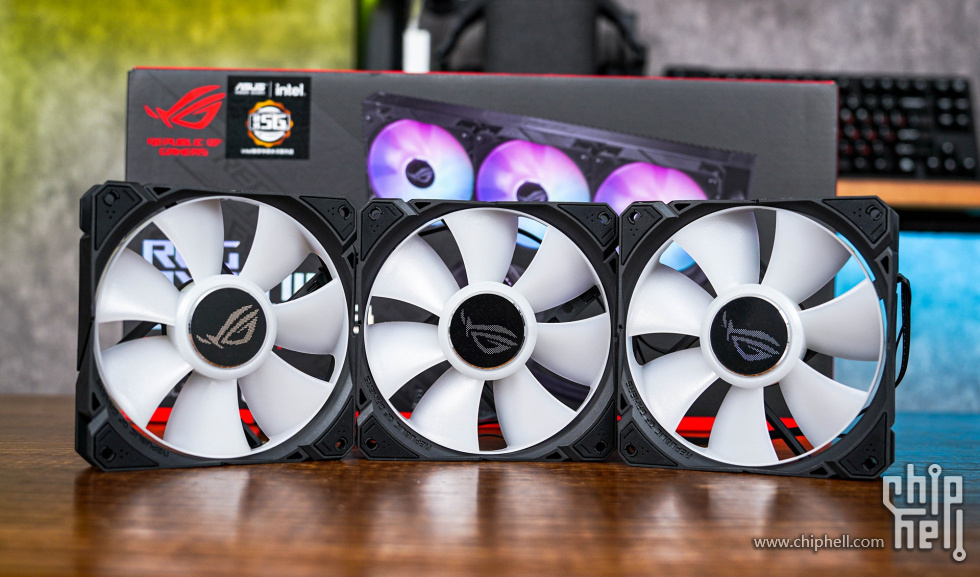

水冷自带的三个12CM散热风扇标称最大转速 2200RPM，最大风压 3.88mmH2O，最大风量70.07CFM。

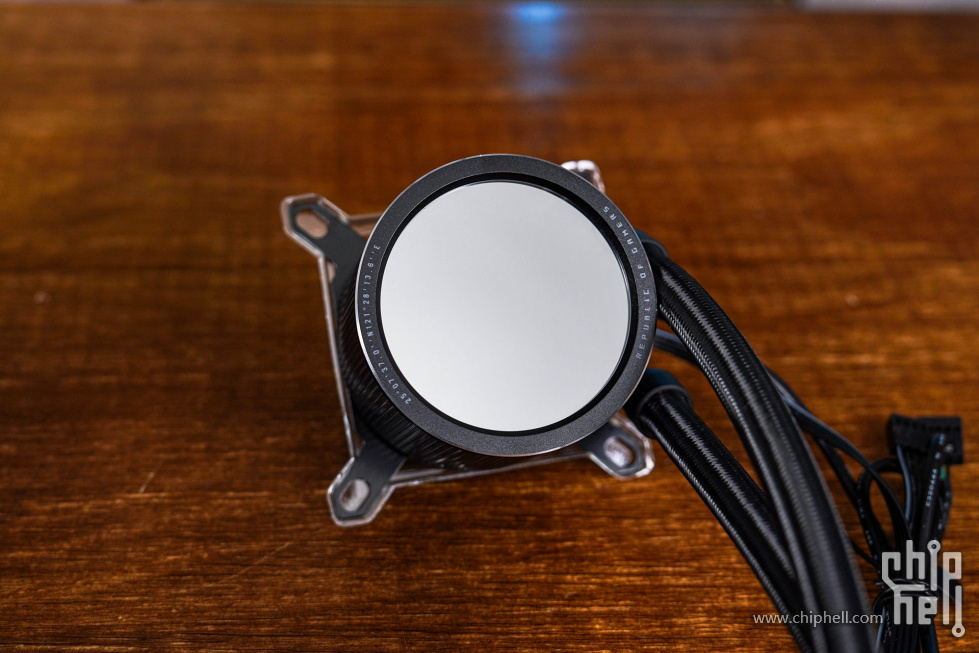

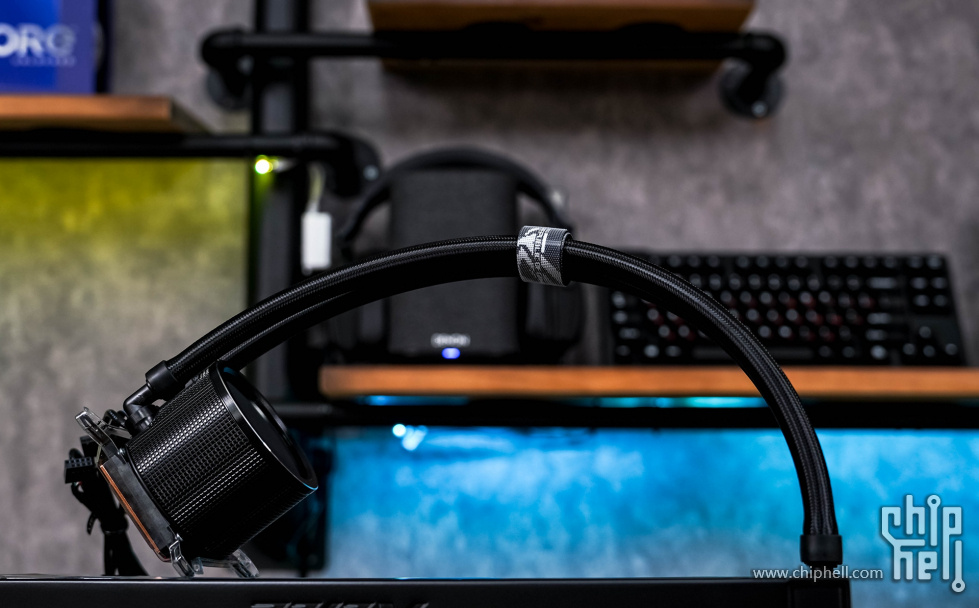

取出一体水冷本体。全黑化设计，重量还是蛮重的，黑色尼龙编织水管，冷头采用圆柱体设计风格，材质为铝合金材质，黑色涂装，边缘做了高光倒角处理，冷头周边一圈边框上印有ROG的LOGO和华硕总部的地理坐标。




中心屏幕采用了华硕新研发的 Anime Matrix LED 阵列显示屏，并使用镀膜真空镜片来降低反射。配合 Armoury Crate 可自定义专属动画，系统监控，灯效同步自定义图案等。




整体采用质感更好的金属冷头设计了，侧面采用了滚花的设计风格。使用了 Asetek 第八代水泵，更高流量、更低噪音、强化散热性能，搭配了大尺寸纯铜底板，同时预涂硅脂。




电源方面则采用尺寸为： 180 x 150 x 86 mm的华硕 ROG STRIX 雷鹰 AURA 1000W金牌全模组ATX3.0电源。其实这套主机的功耗采用850W的ATX3.0是完全足够的。从左右分割设计改成上面分割设计，铝制外壳风扇侧为铝制黑丝网罩设计，让整体的设计流线条更有质感。

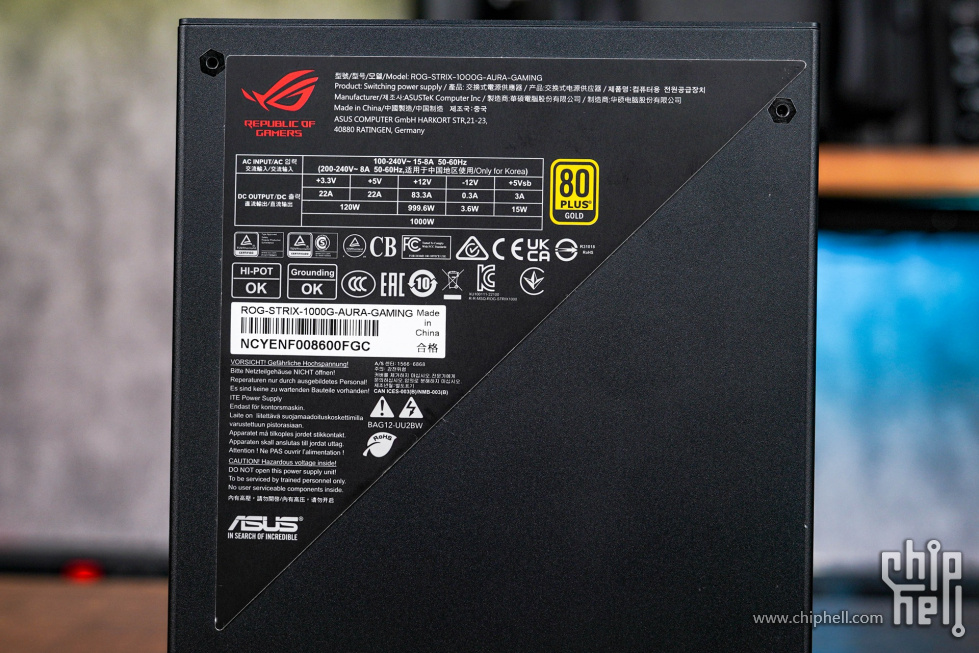

电源采用全日系电容来确保高效率的供电稳定运行，可通过背面铭牌来了解这款电源的各项参数，最大负载 +3V 22A /+5V 22A 总输出120W，而+12V 83.3A 最大输出功率999.6W，总输出瓦数 1000W。所以同时应付13900K+RTX4090显卡这类高功耗硬件是没有太大的问题，精准的效率提高也更好的减少内部元件发热和降低噪音并保持电源的能效比。而电源的噪音低于 20dB，这样的低噪表现还是很可取的，并且电源是通过权威 Cybenetics 实验室的 Lambda A+ 认证。


提供的接口是非常丰富的： 24pin 主供电接口、12+4pin PCIe 5.0显卡供电接口、并且还加设了通用老款显卡的6+2Pin PCIe 显卡供电接口，4+4Pin CPU供电接口*2、5 个 SATA 供电接口、4 个 D 型 4pin 供电接口。为了更好的支持新一代硬件的供电要求，这款电源引入更为严格的电压和电流调节准则，ROG STRIX 雷鹰 AURA 1000W金牌全模组电源符合40系采用的最新的 ATX 3.0 供电标准接口，附赠一根 16Pin PCIe 传输线，高达 600W 的功率为新的40显卡提供充足和稳定的电力保驾护航。

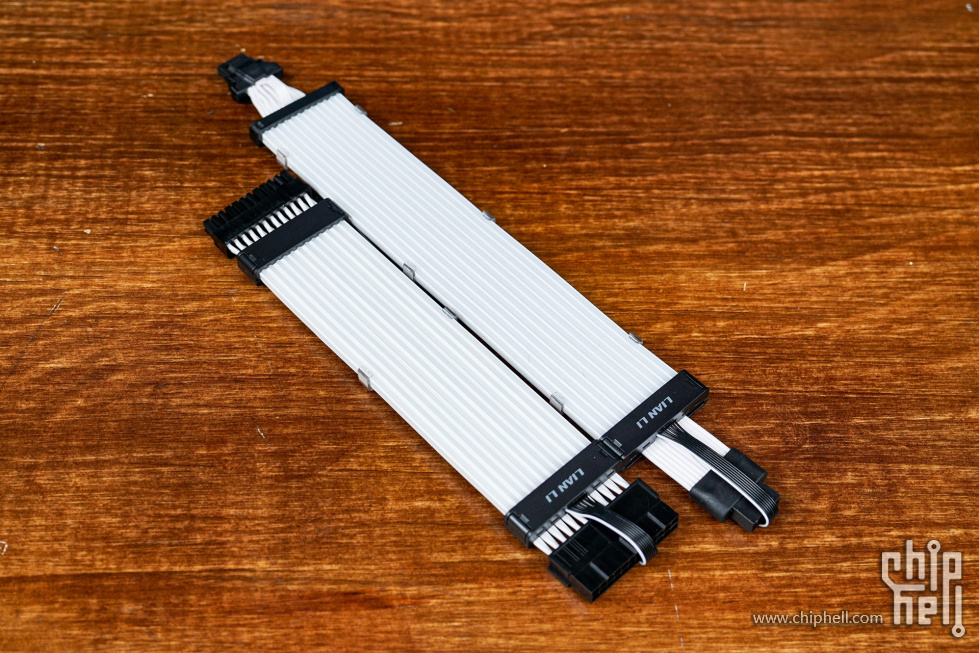

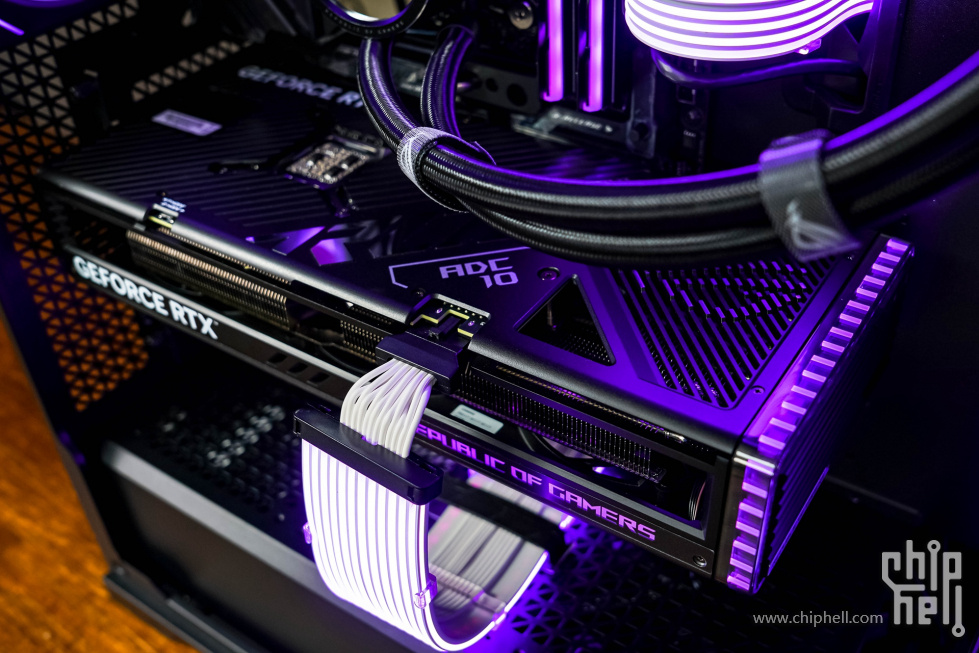

模组延长线材来自联力 LIANLI Strimer Plus V2 12VHPWR（霓彩线三代）。主板 24Pin（12 条导光条）、12+4Pin 12 条导光条。

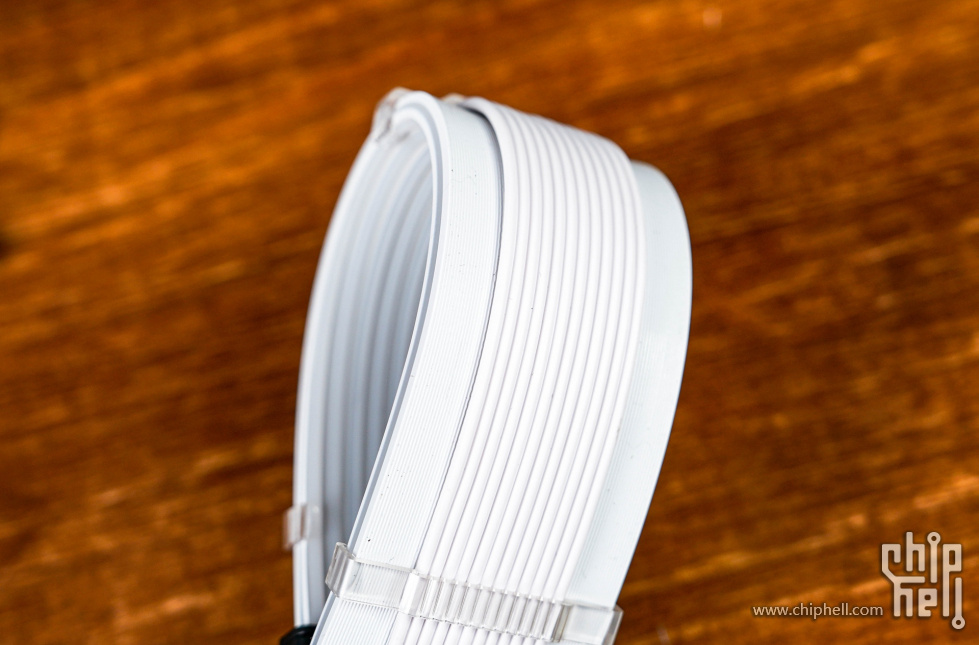

三代霓彩线采用高柔性硅胶线材 (TPE) 制成，与采用双层镀银线的上一代霓彩线二代相比，霓彩线三代采用单层TPE高柔硅胶线材，使霓彩线三代（RGB层+线材层）整体厚度减至8毫米（对比二代11毫米整整下调了3MM厚度）。

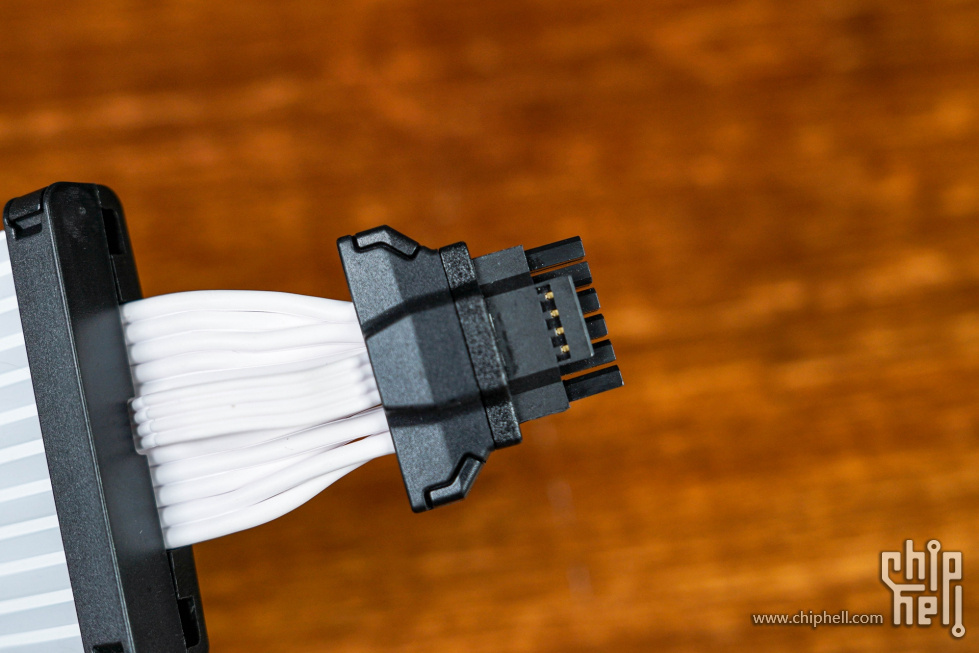

12+4Pin 对 12+4Pin 霓虹线ATX3.0延长灯线，新款的霓彩线三代 ARGB 延长线也与3代霓彩线 L-Connect 3 控制器兼容通用的。每组霓彩线三代 12VHPWR ARGB 延长线都随附有一条转接头线，可以直接连接主板 5V 3 pin ARGB 针脚，提供可与所有主要主板灯光软件搭配使用的兼容性。背部和已发售的霓彩线三代3*8PIN灯线采用的是同样的材质和设计，由于线材较长，标配了 3 个透明线卡用于固定。而柔软度对比一代和二代可弯曲的韧性更强，而材质更软，可以随意安装在各款大中小型的机箱里。




12+4 pin 的 ATX 3.0 电源供应器标准，使用有可达到 600W 输出的 16AWG 电源线，且具有更佳的耐弯度及可耐高温。如果需要更高的弯折容许度，则可以拆下外观胶壳，让 ARGB 延长线可以弯折到更接近接头处，同时提升大型显卡与空间较窄的个人电脑兼容性。

安装

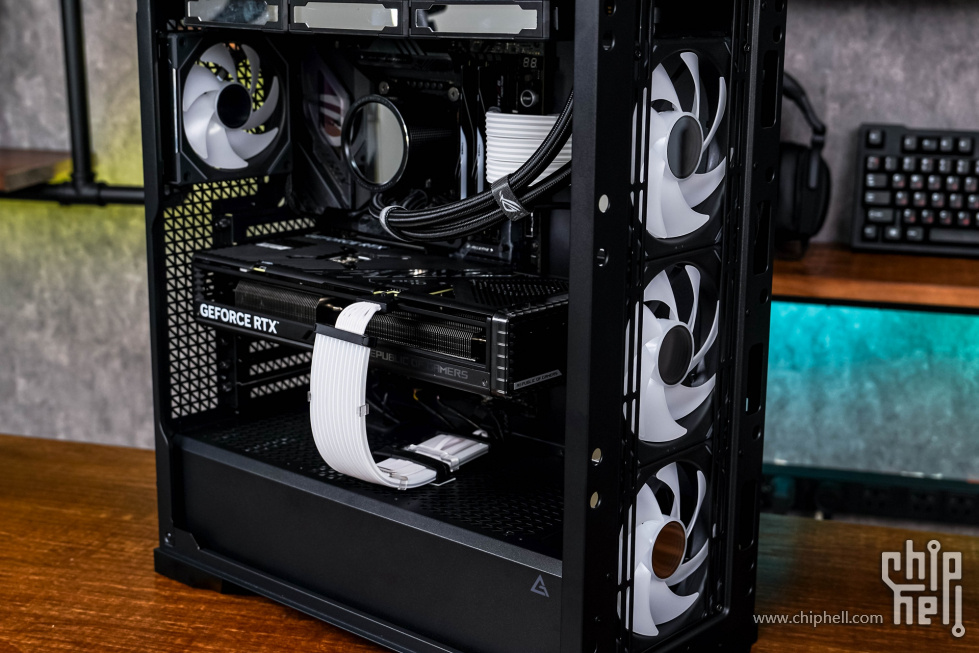

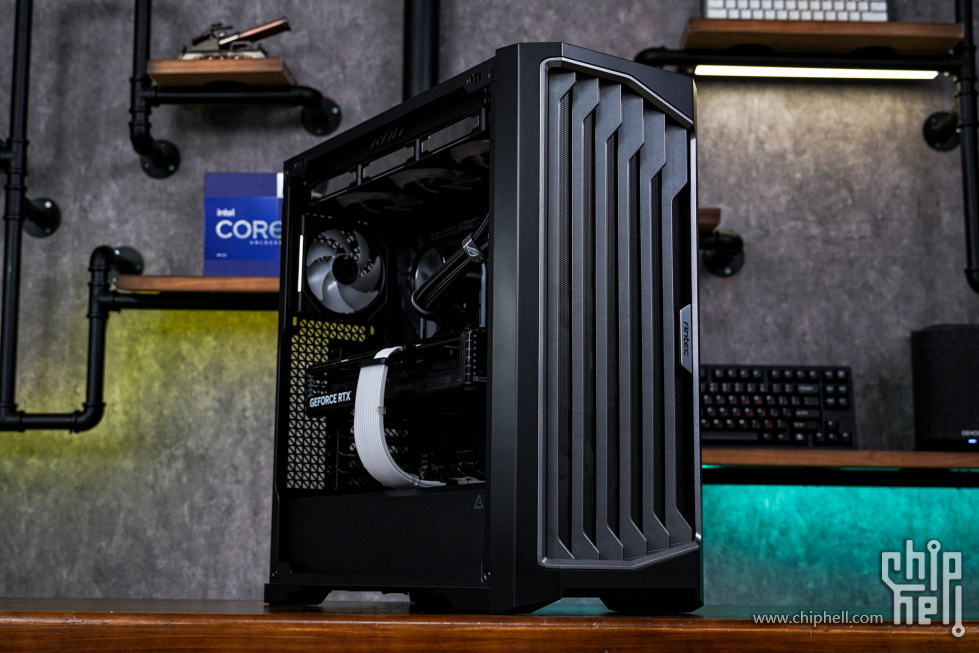

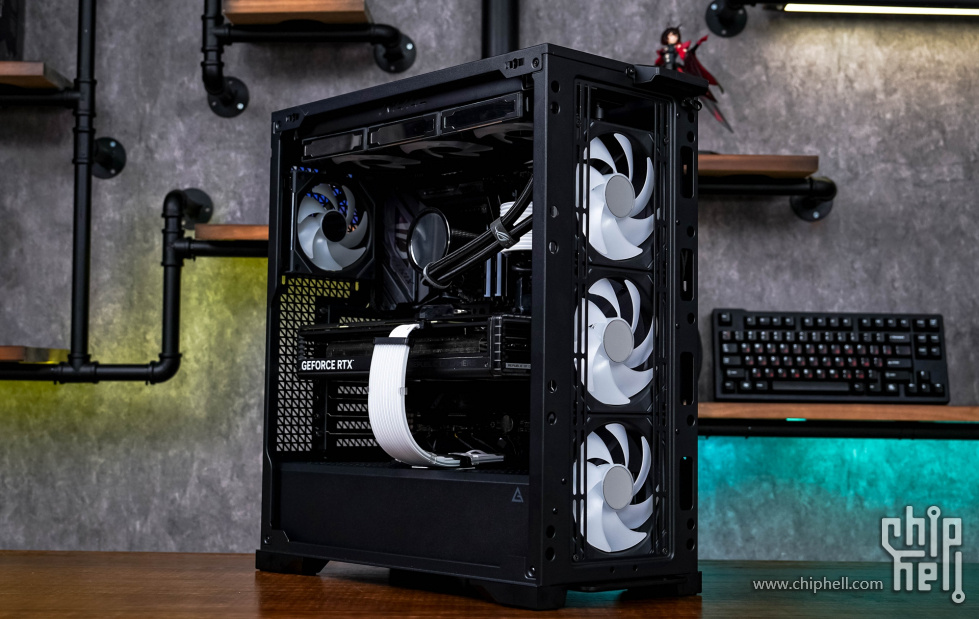

大箱体的优势就是机箱内部安装空间充足，对于大型显卡、水冷散热器（分体水冷散热）、ATX电源等大型硬件的安装，而这款机箱支持的风冷高度可达175MM高度，对于扩容支持除了主板的可加装5个PCIe4.0 M.2 SSD之外，还可以可同时安装3.5寸HDD*2和2.5寸SSD*3。


宽阔的内部空间不但对于硬件拥有更好的兼容，还可以让走线空间得到非常充分的支持，比如这次安装的联力的三代霓彩线（12+4P显卡延长）的厚度虽然对比前2代是缩小了，但是还是拥有8MM的厚度，而现在40系显卡特别是4070Ti/4080/4090这种高端型号显卡的厚度均普遍在60MM左右加上灯线8MM的厚度那这样是很考验箱体的兼容性的，而Performance1 FT 初星的玻璃面板到显卡接线口拥有43MM的间距，这样大大提升了对于较厚线材的兼容（特别是40系显卡自带的五大三粗的转接线）。

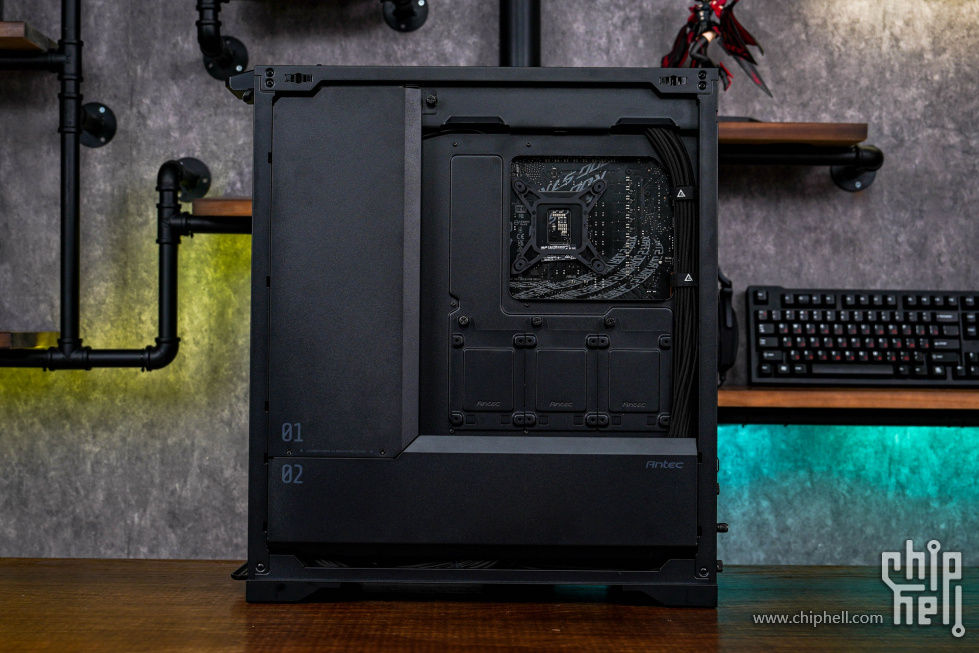

背线方面，大家安装过RGB主机的话对于背部的那让人头疼的各种线材估计各位也是有目共睹的，而背面遮挡背板的的作用就在这个时候显示出它真正的作用了，把所有外露的线材、控制器做个全方位的覆盖，让背舱形成一个更为整洁美观的效果。

亮机

亮机默认的是RGB幻彩灯效，虽然RGB的颜色非常丰富，但是个人依然还是喜欢纯色带来的快了。哈哈哈~请原谅我对于灯效的格局小。

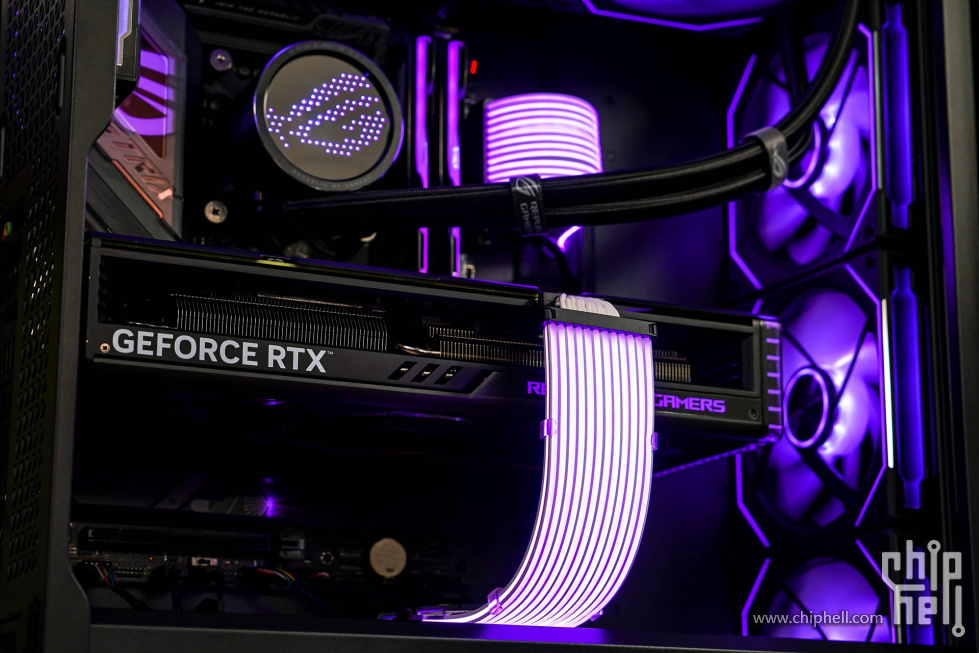

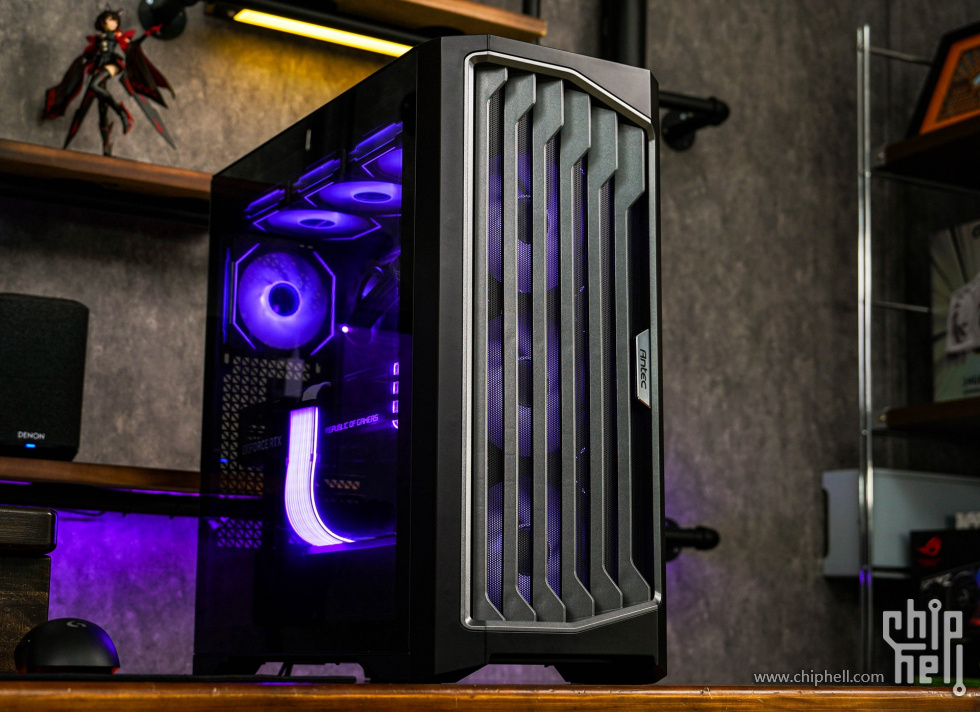

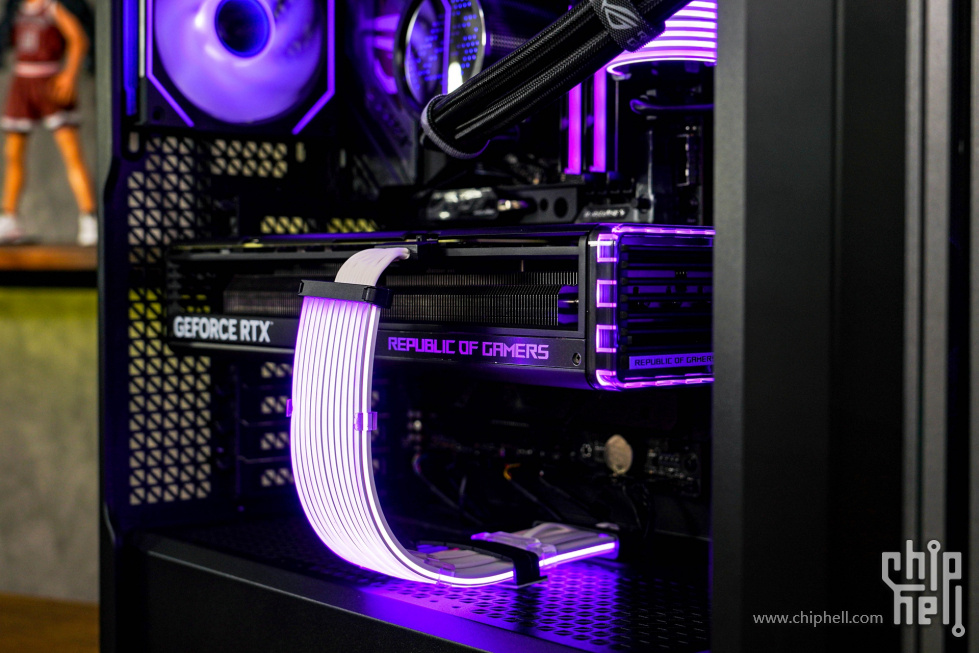

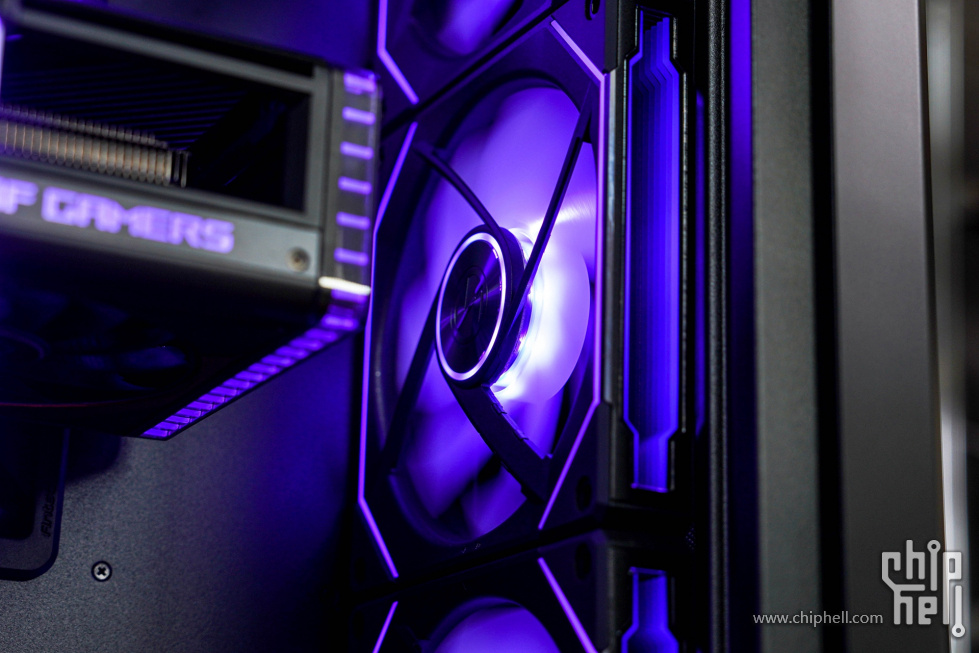

对比上面幻彩模式，个人还是喜欢这种暗色调的紫色，黑色搭配上暗紫色对比于比如黑红配，黑橙配等等，暗紫配色调营造出来的效果不弱于上面几种色调搭配。














安装antec iunity监控软件后可以同时实现软（软件）硬（硬件）同时的实时监控。

测试

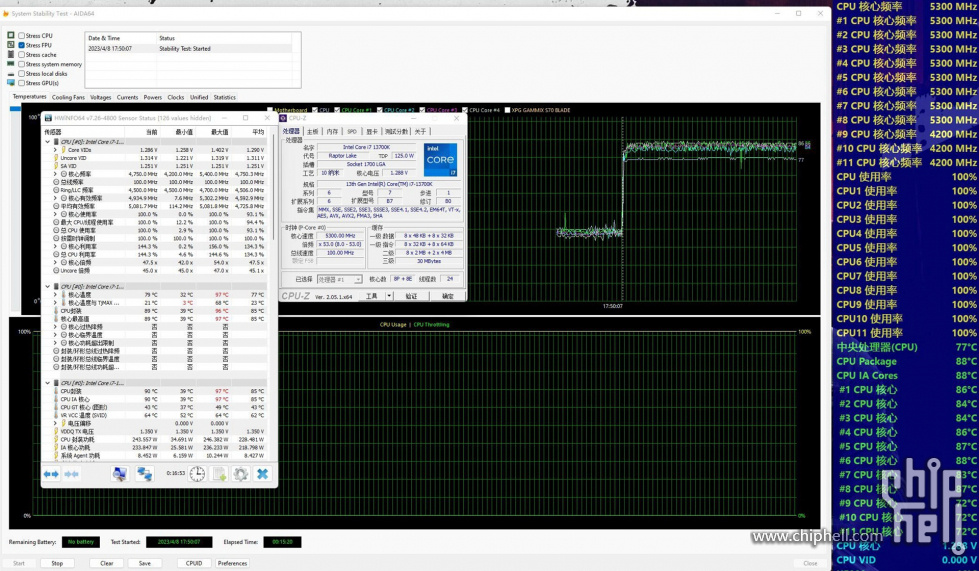

准信仰的硬件配置到底各项的综合性能测试肯定少不了的，首先在温度测试，室温：28℃，湿度76%，CPU跑AIDA64 FPU烤机温度：CPU 满载P核心默频全核心5.3G，E核心4.2G，CPU温度77℃，核心温度88℃。

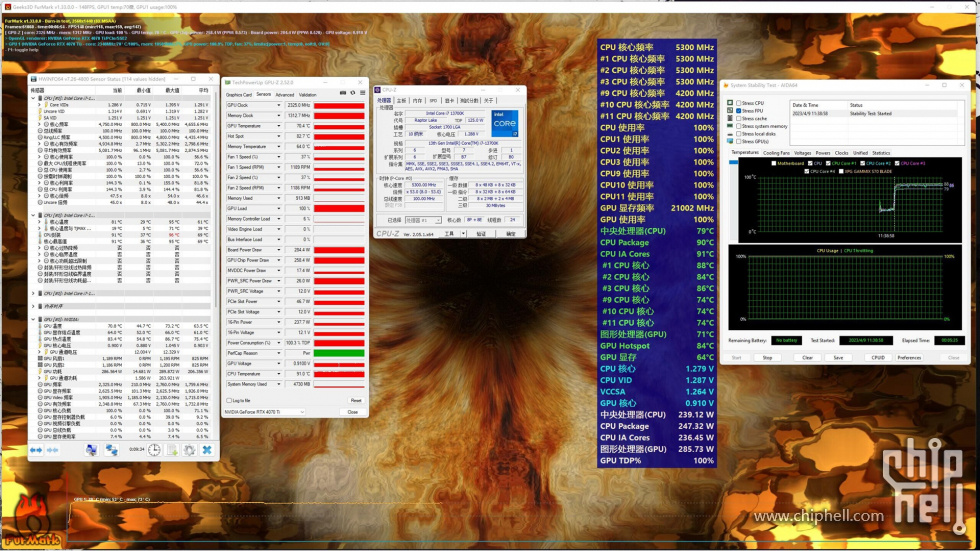

开启主机极限双烤模式，同时开启AIDA64 FPU+ FurMark 的满载性能烤机模式，通过CPU-Z、GPU-Z、hwi、AIDA OSD四款监控软件同时监控主机在极限满载烤机模式下的温度变化。CPU温度79℃（单烤77℃高了2℃）核心温度90℃也同样比单烤上升2℃。而显卡温度70℃，Hotspot 84℃，GPU显存温度则维持在64℃。通过以上数据说明，这款机箱在散热性能上还是有着不俗的表现，不知道这种传统的风道主机对于风冷的支持是否又有着如何的表现？

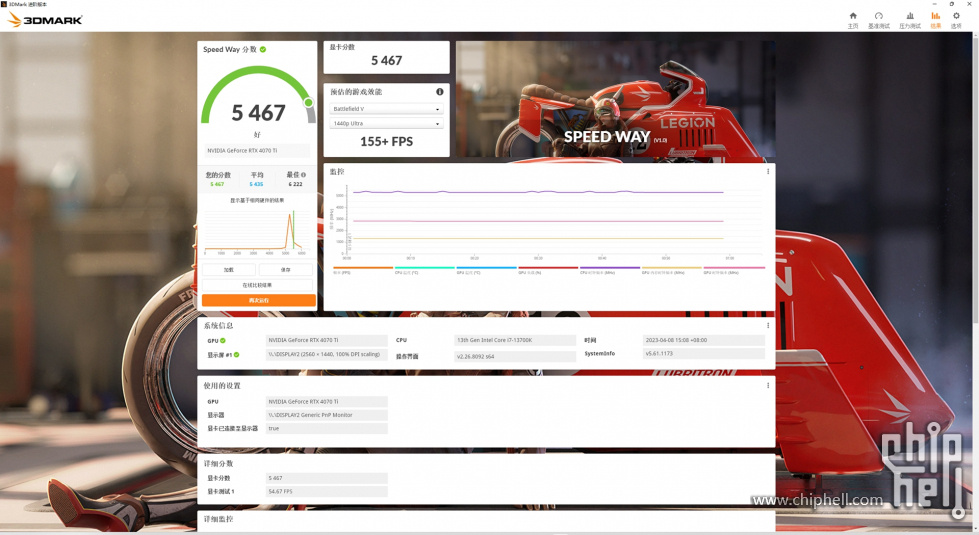

使用3D MARK来进行主机硬件的基准测试，Speed Way综合得分：5467。Port Royal光追基准测试：14155。而两项基准测试的FPS分数则全部达到155。




而在DX11和DX12 四项基准测试（包含4K和2K分辨率）的各项基准测试得分，在DX12 4K和2K的FPS表现都不同的跑4K各项基准游戏测试平均的FPS是155，而2K则是达到了180FPS。DX11的4K表现是和DX12 2K的一样180FPS，而DX11 2K则可以达到200FPS平均帧数。








3D MARK压力测试通过4K Time spy Extreme和2K Time spy 两项的通过率来看，4070Ti显卡在4K的表现上确实不如2K通过率高，也证明了这张显卡最好的表现是在2K分辨率下，而在压力测试的温度峰值：GPU温度和使用FurMark满载的表现是一致的峰值最高到70℃，而CPU温度则低很多毕竟游戏不会吃满CPU所有核心性能温度维持在63℃。




这次的装机分享到此也接近尾声了，这套准信仰的配置打造轻工业风在性能上有I7 13700K+RTX4070Ti + D5 6000频率内存搭配支撑起整套主机的性能，无论是整机的各项测试性能综合得分还是驾驭2K高刷显示器的游戏表现都拥有不俗的表现力。主机外观上使用上Antec Performance1 FT 初星 全塔机箱打造的主机走的是与背景搭配起来的轻工业风格的搭配，没有过份张扬的灯效，使用与黑色机箱搭配的暗紫配色起到的配色化学作用起到了恰到好处的点缀。那么大家觉得这次搭建的这套中高端向的PC 游戏主机是否符合你的借鉴需求呢？可以在下面留言发表你的看法。
