900P 480G傲腾接口速度减半

lgg3323 · 发表于 2023-4-22 20:06

zhao1999250 发表于 2023-4-22 20:01
这就很明显了，第四组的tx耦合电容掉了，通道变成x2，找个修手机焊上就好了，跟他说220nf，100nf也行，50 ...

太NB了估计修手机的不动
能圈下什么位置不
我压根看不出是哪里掉电容了

larkin · 发表于 2023-4-22 20:12

lgg3323 发表于 2023-4-22 20:06
太NB了估计修手机的不动
能圈下什么位置不
我压根看不出是哪里掉电容了 ...

应该这个吧。

lgg3323 · 发表于 2023-4-22 20:17

larkin 发表于 2023-4-22 20:12
应该这个吧。

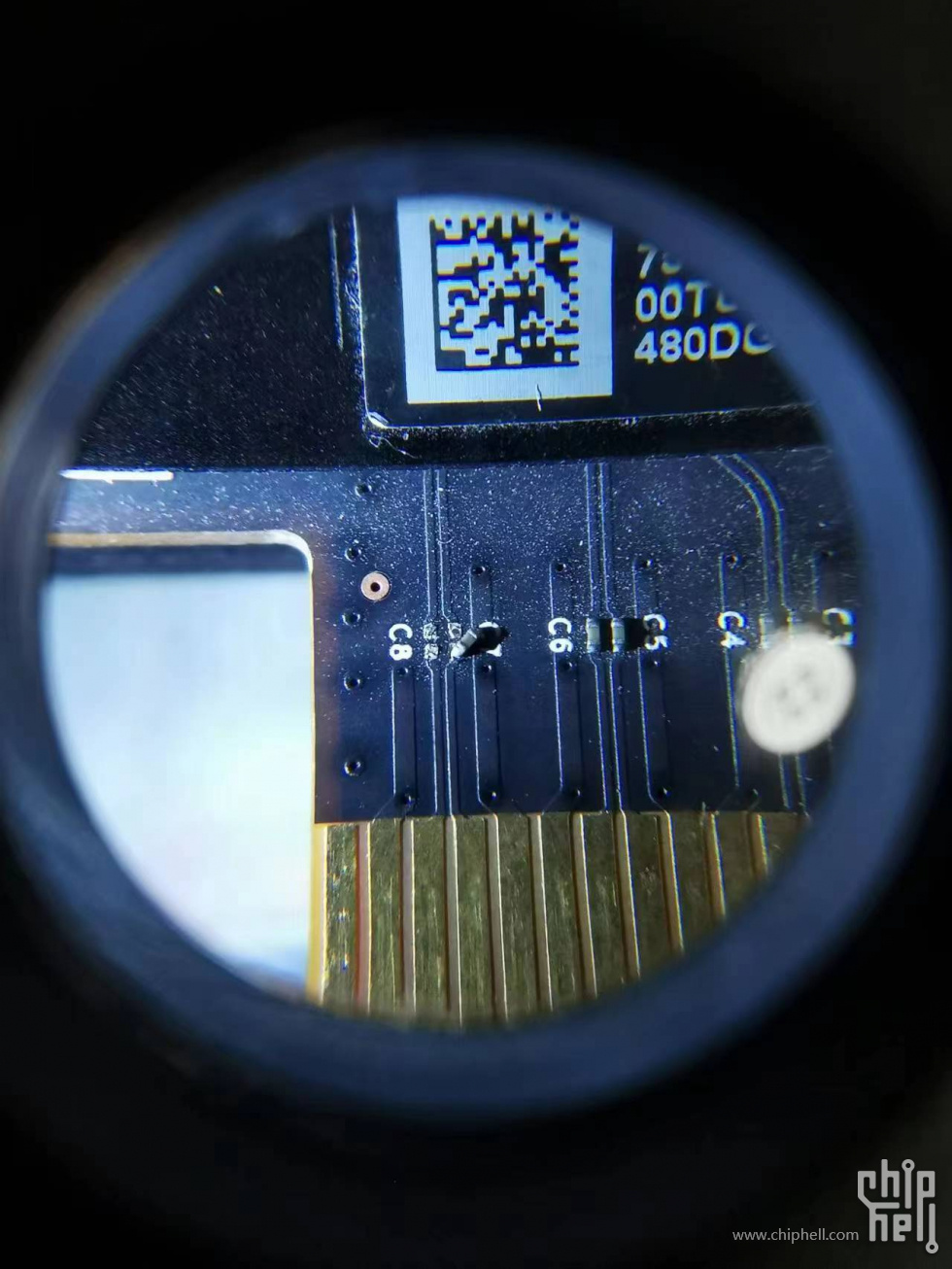

明察秋毫

拿放大镜一看果然是这里
一个被撞没了踪影
一个被撞得东倒西歪

lgg3323 · 发表于 2023-4-22 20:21

来张清晰的好让大家围观

诛仙 · 发表于 2023-4-22 20:27

果然论坛人才辈出，厉害了~
早前买傲腾的时候，有考虑过AIC版的，但看了张大妈上别人的讨论，说AIC板的背板没散热，颗粒会老化更快，于是就买了U.2版本的。
没想到还有磕到的可能。。。

anthonychu · 发表于 2023-4-22 20:45

我也拆下来看看是不是同样的问题

jetli · 发表于 2023-4-22 20:58

还是自己手贱，没事整什么散热。。。

anthonychu · 发表于 2023-4-22 21:24

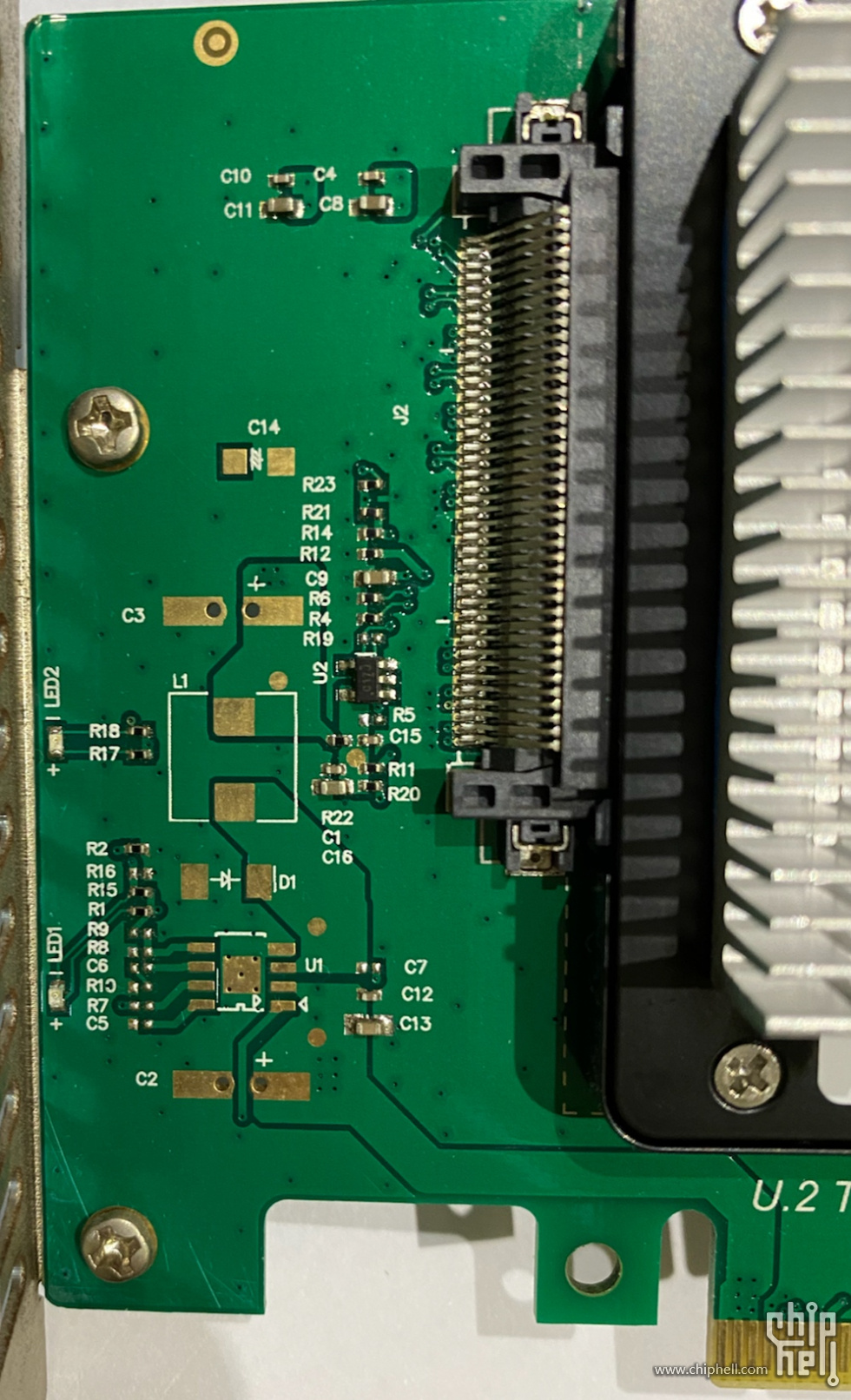

我发现我的金手指附近倒是没有电容，电容都在转接卡的左侧。能否请大佬帮忙看看是不是哪个电容也坏了？

anthonychu · 发表于 2023-4-22 21:26

c2h6o 发表于 2023-4-22 14:07
检查下PCI-E的耦合电容有没有问题。

请大佬帮忙看看我的转接卡是不是电容也坏了？

anthonychu · 发表于 2023-4-22 21:28

zhao1999250 发表于 2023-4-22 20:01
这就很明显了，第四组的tx耦合电容掉了，通道变成x2，找个修手机焊上就好了，跟他说220nf，100nf也行，50 ...

请大佬帮忙看看我的转接卡是不是电容也坏了？

c2h6o · 发表于 2023-4-22 21:55

anthonychu 发表于 2023-4-22 21:26
请大佬帮忙看看我的转接卡是不是电容也坏了？

看下反面有没有，你拍的图看不到金手指的线路，而且这种转接卡不一定会有，这种电容会在U.2硬盘的电路板上。

anthonychu · 发表于 2023-4-22 21:59

c2h6o 发表于 2023-4-22 21:55
看下反面有没有，你拍的图看不到金手指的线路，而且这种转接卡不一定会有，这种电容会在U.2硬盘的电路板 ...

反面啥也没有。。

zhao1999250 · 发表于 2023-4-22 22:25

anthonychu 发表于 2023-4-22 21:28
请大佬帮忙看看我的转接卡是不是电容也坏了？

转接卡没有电容，就是信号的链接，两侧电容一个在u2里面，一侧在主板上

anthonychu · 发表于 2023-4-22 22:29

zhao1999250 发表于 2023-4-22 22:25
转接卡没有电容，就是信号的链接，两侧电容一个在u2里面，一侧在主板上 ...

那我的连接速度也是×2，不是×4速。会不会也是转接卡的问题？之前时正常的×4速，就是最近发现只有×2.

zhao1999250 · 发表于 2023-4-22 22:31

anthonychu 发表于 2023-4-22 22:29
那我的连接速度也是×2，不是×4速。会不会也是转接卡的问题？之前时正常的×4速，就是最近发现只有×2. ...

有可能接触不良，但是和电容关系一般不大

anthonychu · 发表于 2023-4-22 22:34

zhao1999250 发表于 2023-4-22 22:31
有可能接触不良，但是和电容关系一般不大

我换过插槽，也是×2的速度。那应该不是PCIE接口问题。或者是SSD或者是转接卡的问题吧？感觉是转接卡的概率更大？

tianyubar · 发表于 2023-4-22 22:57

larkin 发表于 2023-4-22 20:12
应该这个吧。

你们这眼力....佩服
