自制短距模组线的主板24针到18+10针该如何排线才更加美观？

nemyth

如题，近日机器升级，打算尝试一下使用模组线，在排布主板24针到电源18+10针时遇到了一点问题：
使用的是ITX主板配合海韵的SFX全模组，18AWG规格的镀银半透线，有点硬，主板电源接口与电源模组接口距离比较近：

在排线时因为线序排布是交错的，所以显得十分乱套：

请问各位有没有什么好的解决办法（除了找东西盖上以外）。
谢谢！

xsc544848031

坛里看到的

mongcong8976

换线序1对1的电源

lee_jiunn

xsc544848031 发表于 2023-4-24 17:15
坛里看到的

大神呀,这理线的工费成本比电源都高了，我想知道这堆线他用了几天整理出来的

nemyth

xsc544848031 发表于 2023-4-24 17:15
坛里看到的

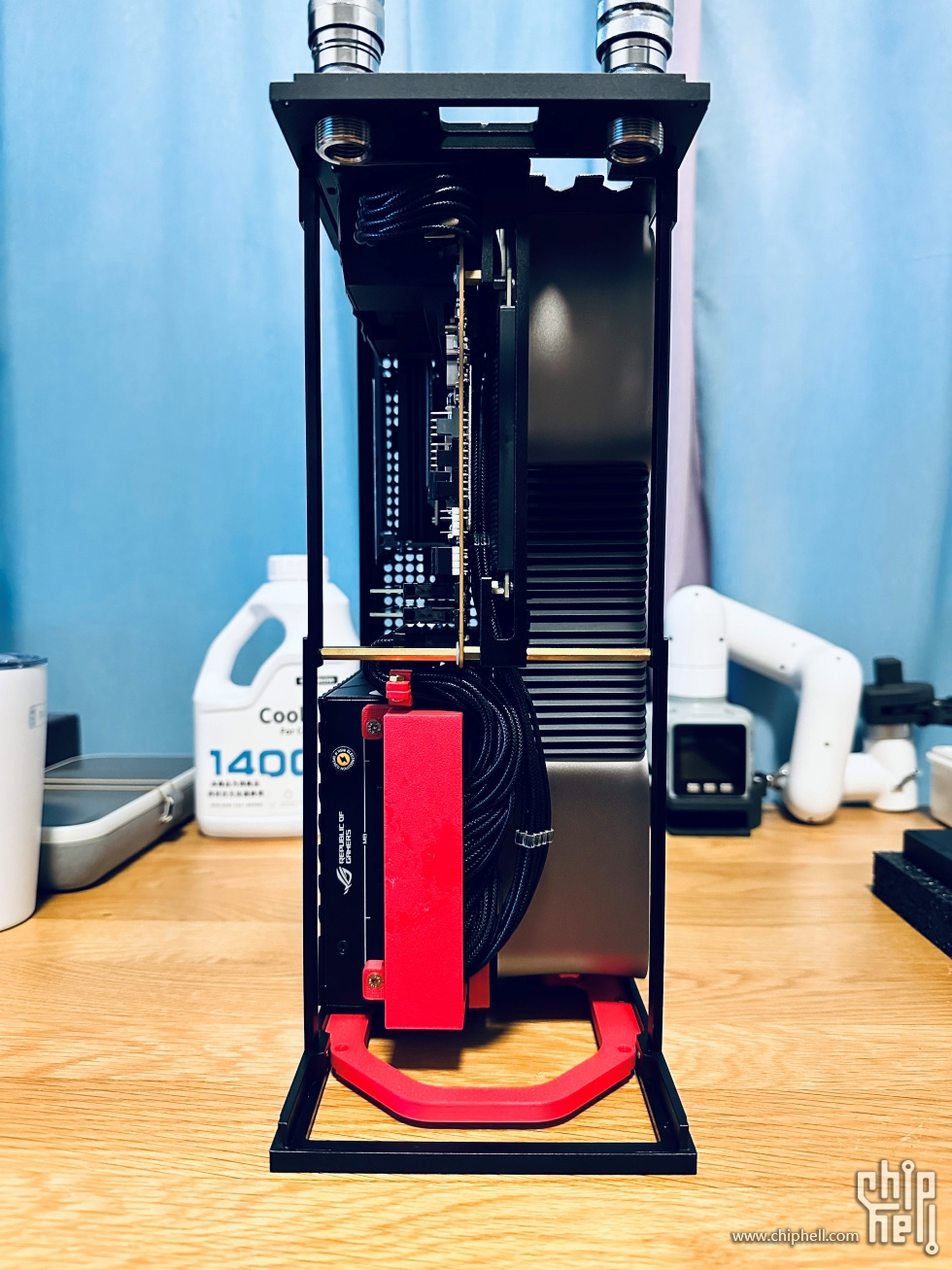

震惊！...虽然厂子里加工的电控柜，绝对细心的情况下用单芯铜线也能勉强有点图片中的影子。
但，这个一对一的效果是怎么做到的？
可惜原帖目前还看不了，不知道什么地方能有备份可以看一看的。
微博上找到了几张图片，对比了一下，好像用的是全汉的MS450全模组，电源上就是24P的母头，真好。
海韵的全模组为什么要弄成18P+10P，还互相穿插呢...<叹气>

zyp527

什么机箱啊

nemyth

zyp527 发表于 2023-4-24 17:42
什么机箱啊

如果是问我的话，银欣SG13。
如果是问2楼的话，查了一下，大概叫“Ultra civiliz A4-X 模块框架”，没找到具体信息，好像是一个定制化的机箱。

落寞之心

银欣这箱子，没侧透、拆装一次费老牛鼻子劲儿了，要我说直接盘丝洞塞进去完活儿。反正看不到，要维护、升级配置也是全拆。

zyp527

nemyth 发表于 2023-4-24 17:53
如果是问我的话，银欣SG13。
如果是问2楼的话，查了一下，大概叫“Ultra civiliz A4-X 模块框架”，没找 ...

问的楼主，你前面是否有个大的风扇位置？是不是可以把你的sfx电源放到前面去，电源从正前方进风，这样后面的cpu散热就可以上塔式

zxy2001

2楼的图 得是有多严重的强迫症 才能搞出来啊

nemyth

zyp527 发表于 2023-4-24 21:10
问的楼主，你前面是否有个大的风扇位置？是不是可以把你的sfx电源放到前面去，电源从正前方进风，这样后 ...

前部有120mm风扇位，从空间上看是可以竖插SFX电源的，但没有提供螺丝孔位，不清楚是机箱没这么设计，还是我没有买相关的转接支架。
机箱开放状态下对比过目前的利民AXP-90纯铜下压与利民最便宜的AX90-SE四热管单塔，烤机状态下看不出明显温度爬升的区别，风扇噪音主观上分辨不出不同（转速忘记录了），可能一方面是处理器是R5-5600G，没那么大功率，另一方面开放状态散热良好。
并且即使电源能直立摆放在机箱前面板位置，也无法解决电源线不美观的问题<捂脸>...

zyp527

nemyth 发表于 2023-4-25 09:55
前部有120mm风扇位，从空间上看是可以竖插SFX电源的，但没有提供螺丝孔位，不清楚是机箱没这么设计，还是 ...

这个前部应该是没有专门的转接支架的，只能自己找可以改造的支架来变相实现，这个是一个方案；
第二个是电源线其实可以不难看，有那种后面atx电源挡板，可以带一个电源插座位置的，然后自己买个插座配合三根镀银的电源延长线接过去就行，tb上有专门的这种定制线，长短可以选。这样电源延长线就变细变长了，可以自己安排靠看的走线就行了

hwqdyx

理线一时爽，拆机火葬场，差不多就行了

ycc1219

换硅胶软线，轧带一扎，机盖一盖，眼不见为净。。

nemyth

落寞之心 发表于 2023-4-24 20:18
银欣这箱子，没侧透、拆装一次费老牛鼻子劲儿了，要我说直接盘丝洞塞进去完活儿。反正看不到，要维护、升级 ...

确实不好拆装。不过好在也能拆下4个面，够用，ITX级别的机箱都不太好拆装。
虽然我是拒绝侧透的，外面看不太进去，但还是接受不了里面乱糟糟，这属于强迫症的一种吧。

nemyth

zyp527 发表于 2023-4-25 10:16
这个前部应该是没有专门的转接支架的，只能自己找可以改造的支架来变相实现，这个是一个方案；
第二个是 ...

我已经在考虑换机箱了，没有安装显卡，可选的机箱应该很多。我也很喜欢电源前置竖装的方案。

yongzhi55

nemyth 发表于 2023-4-24 17:28
震惊！...虽然厂子里加工的电控柜，绝对细心的情况下用单芯铜线也能勉强有点图片中的影子。
但，这个一对 ...

银欣的模组接口也是一一对应的

nemyth

hwqdyx 发表于 2023-4-25 10:21
理线一时爽，拆机火葬场，差不多就行了

这次是自制线缆，拆机就要重做一套电源排线，就是折腾

zyp527

nemyth 发表于 2023-4-25 16:24
我已经在考虑换机箱了，没有安装显卡，可选的机箱应该很多。我也很喜欢电源前置竖装的方案。 ...

上个乔思伯的C6，然后改成前置电源，哈哈。不过那个是matx，不上显卡可惜了

tqva

很多便宜定制线都是直接连接10-18端子两端，只有24根线到主板。

我輩樹である

当然是制作不等长的线。比较麻烦但效果很好，首先需要建模，测量每根线的长度，然后自己做，或者委托淘宝做。

看看你有多少爱了。





另外我不知道你用的哪种线序，但我感觉并没有太多交错的地方，我为它们也定制了梳子，有几个端子里面是双线，有几个端子是空着的（电源端），经此而已。

为了让线看起来不凌乱，使用黑色线可能是一个好的选择。

original

nemyth 发表于 2023-4-24 17:28
震惊！...虽然厂子里加工的电控柜，绝对细心的情况下用单芯铜线也能勉强有点图片中的影子。
但，这个一对 ...

你跟大神的思路反了，要好看的话，要以PSU那端为主
PSU那端的线要直出到主板端再想办法绕，你反着来到了PSU才绕就不好看了
