华硕主板设计师脑子进那啥了？螺丝孔附近就不该有电路

toddler · 发表于 2023-4-27 17:31

散热器固定柱上会有绝缘垫，推测两个原因：

一是，安装疏忽，有绝缘垫的一侧没放在主板散热孔上

二是，散热器设计缺陷，没提供相关绝缘垫防止磨损主板PCB

大魔王 · 发表于 2023-4-27 17:33

gbawrc 发表于 2023-4-27 17:12
主板走线有问题赖用户

主板走线有问题是不是应该有很多这种事件，可实际呢？
我觉得你还不如骂风扇厂家为什么不给塑料柱

fafnirken · 发表于 2023-4-27 17:35

岁月之辙发表于 2023-4-27 17:08
这是微星的左下角的孔位有布线但是其他三个没有

华硕的右下角孔位周围全是内存信号线雕和迫击炮内存 ...

板子就这么大，再怎么绕都绕不过的；
而且装散热器螺丝孔都需要上垫片，另外不要过度拧紧

周喆 · 发表于 2023-4-27 17:40

感谢楼主，以后帮朋友劝退华硕时又有了非常好的理由

gbawrc · 发表于 2023-4-27 17:41

提示: 作者被禁止或删除内容自动屏蔽

大魔王 · 发表于 2023-4-27 17:44

岁月之辙发表于 2023-4-27 17:13
楼里都贴图了雕和迫击炮的内存布线是走的右上和右下两个孔位中间
tuf全围着右下孔位一圈 ...

迫击炮的一个孔位周围不也有走线吗，按照你这种装风扇的方法不也得刮花？

岁月之辙 · 发表于 2023-4-27 17:50

提示: 作者被禁止或删除内容自动屏蔽

chen222gou · 发表于 2023-4-27 18:00

itx散热器那种直接拧螺丝的吧，肯定是有垫片的，要是丢了找个垫片或者硬塑料垫下就好了。你这还行，感觉没报废，涂点绿油把

pdvc · 发表于 2023-4-27 18:26

岁月之辙发表于 2023-4-27 16:58
这怎么说右上和右下孔位周围全部无布线

可以说你不爱国

开个玩笑~

岁月之辙 · 发表于 2023-4-27 18:51

提示: 作者被禁止或删除内容自动屏蔽

孙悟空 · 发表于 2023-4-27 19:14

这应该不是螺丝孔！asus的板子，螺丝孔周围没线路的

幻瓅月 · 发表于 2023-4-27 19:24

gbawrc 发表于 2023-4-27 17:41
17x17 ITX寨板都知道听取用户意见修改设计

所以是寨板

Anderson997 · 发表于 2023-4-27 19:56

所以lz到底用的什么散热也不肯说

jjq00812 · 发表于 2023-4-27 20:04

用过华硕z390i，也是同样的问题，垫了塑料垫片照样磨破皮

neil0079 · 发表于 2023-4-27 20:54

用的什么散热器？

fafnirken · 发表于 2023-4-27 21:38

gbawrc 发表于 2023-4-27 17:41
17x17 ITX寨板都知道听取用户意见修改设计

寨板的供电和走线远远比不上成熟厂商对EMI和信号完整性的考量
拉线查的不是一星半点，用寨板拉个6000MHz试试看？
另外你的图里寨板都提示，上散热器要垫垫片，除非原装的塑料卡子

qdfk · 发表于 2023-4-27 21:45

这个孔承受了不该他承受的压力

岁月之辙 · 发表于 2023-4-27 21:48

提示: 作者被禁止或删除内容自动屏蔽

zhao1999250 · 发表于 2023-4-27 21:57

确实走的太近了，不过这个位置也确实不应该拧螺丝，完全避让螺丝就得走更远，绕等长的空间就得更大，内存效能也更差，这东西是个取舍，为了一些就得放弃另一些，没有什么对不对错不错的

fcs15963 · 发表于 2023-4-27 22:07

扣具的螺柱拧在这个地方是不用拧紧的，散热器压上来后这个地方会往上拉，不会对主板施加压力。保险一点可以上个垫片。

c2h6o · 发表于 2023-4-27 22:14

个人觉得确实还是厂家考虑不太周全，但不排除确实是走线实在是没办法只能这样走。

周喆 · 发表于 2023-4-27 22:32

zhao1999250 发表于 2023-4-27 21:57
确实走的太近了，不过这个位置也确实不应该拧螺丝，完全避让螺丝就得走更远，绕等长的空间就得更大，内存效 ...

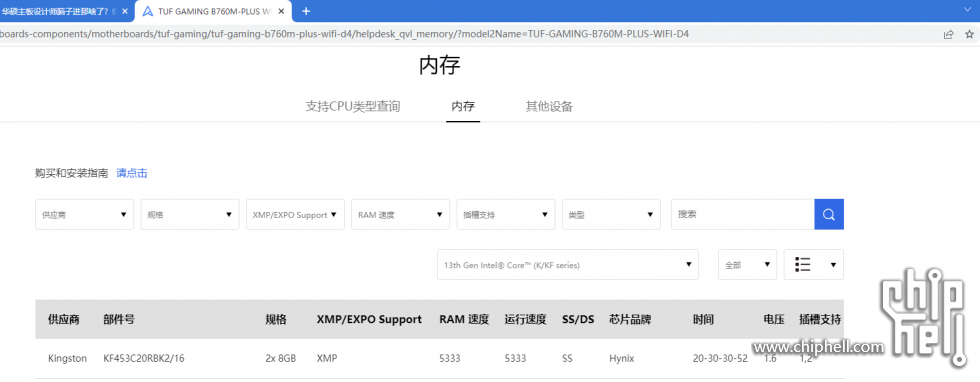

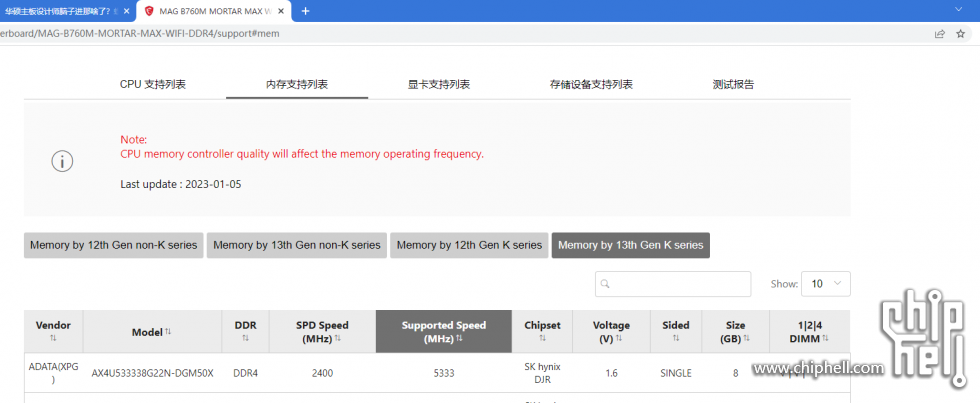

但D4的B760迫击炮和重炮手都是5333最大频率，并没有什么需要取舍。单纯就是华硕偷懒了 QQ图片20230427222621.png

a139239 · 发表于 2023-4-27 22:34

楼主这图足够识别了，明显有个圈的，我也认为圈内不应该有走线。
我站楼主这边。

zhao1999250 · 发表于 2023-4-27 22:39

周喆发表于 2023-4-27 22:32
但D4的B760迫击炮和重炮手都是5333最大频率，并没有什么需要取舍。单纯就是华硕偷懒了 ...

标多少和实际怎么样是两码事，不过你也可以认为某家技术差，还记得另外一家在ddr4的时候率先上贴片内存槽，为了减少天线效应，贴片的更贵，但是频率并没有领先

蒋PJ · 发表于 2023-4-27 22:53

MSI 早就开始注意到了，ASUS 设计倒退了很多

token · 发表于 2023-4-27 23:04

所以安装主板的适合我从来不敢用力拧，只要吃上劲儿就可以了。

Seventee · 发表于 2023-4-27 23:05

瓦尔基里好像没给垫片，直接上螺丝柱，5.1拆开看看，我的是Z690-A

周喆 · 发表于 2023-4-27 23:07

蒋PJ 发表于 2023-4-27 22:53
MSI 早就开始注意到了，ASUS 设计倒退了很多

你这么一说我想起来了，19年还是20年某期视频里toppc说已经开始给他家所有板子做散热安装孔的垫高。具体哪一期翻了下没找到

Seventee · 发表于 2023-4-27 23:13

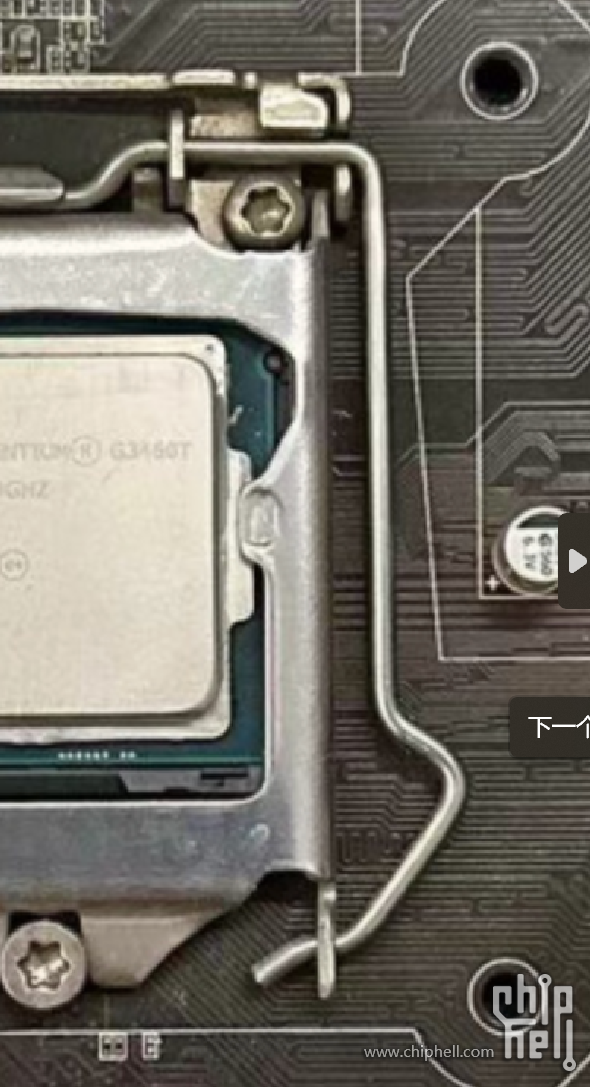

二手区随便找了一张图，好像都是这样的，是不是你的螺丝拧得太大力了

Laferrari · 发表于 2023-4-27 23:40

我华硕Z590HERO也存在这个问题，当时也在论坛发过，因为我是海鲜市场买的二手的，不清楚原包装里面是不是有垫片或者类似护垫，当时签收的时候没发现那个位置问题，要装机的时候才发现散热器孔周围那个布线都糊在一起了，当时心都凉了，后来用酒精擦拭几次，把表面的附着物清理干净以后，发现没连到一起，装散热器的时候我自己找了几个绝缘垫片保护了一下
