PCIE拆分卡真是个好东西

Narumi

mqwxp 发表于 2023-5-18 22:49
现在的板子基本都可以拆分吧，我手上的Z690,B550,B650都可以4x4x4x4

Z690只能x8+x8

Narumi

BetaHT 发表于 2023-5-19 08:17
请问z690怎么拆4x，是bios里直接设置吗？具体的设置项是？我手头也有设备需要拆分 ...

拆不了，他口嗨的。

并列第三

mqwxp 发表于 2023-5-18 22:49
现在的板子基本都可以拆分吧，我手上的Z690,B550,B650都可以4x4x4x4

求具体型号。

pp0pp

黑白音符 发表于 2023-5-18 22:49

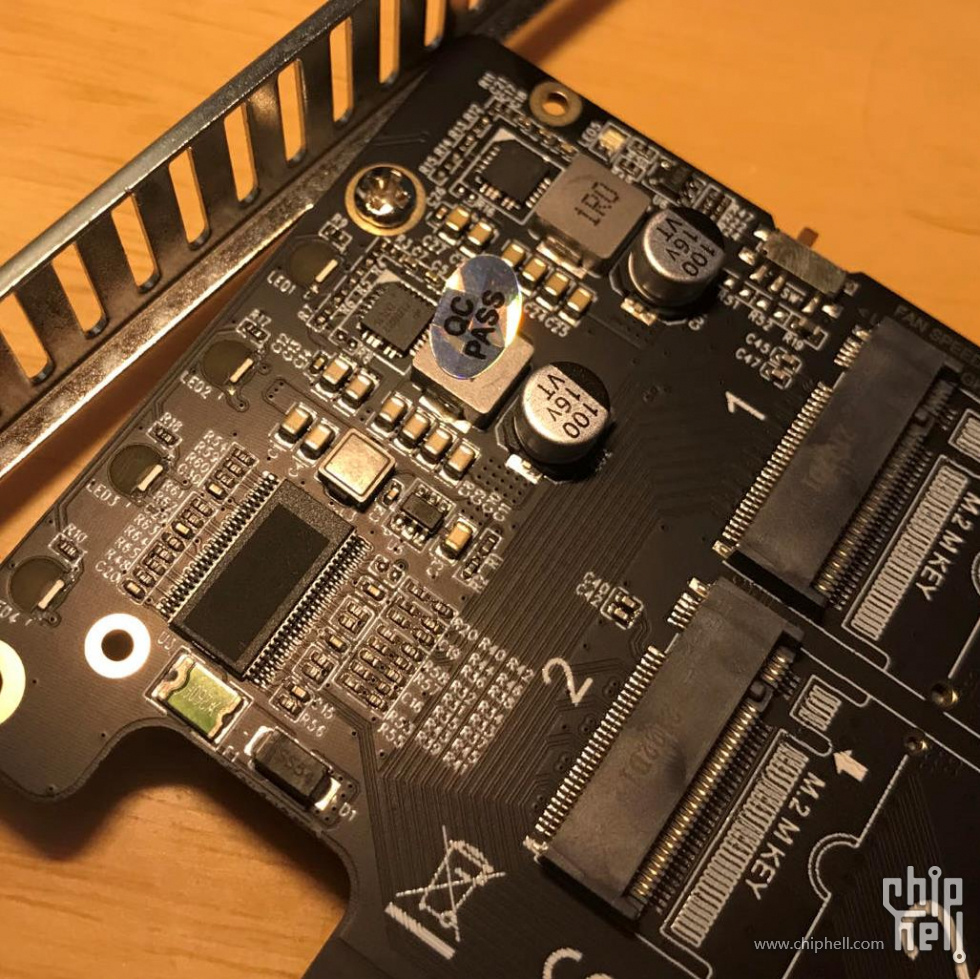

这个只是单纯的pcie转接卡吧，之前坛子里不是还有兄弟烧了的吗

你别剧透啊！

ljy1414

这不是那块炸掉3个盘的PCIE转接卡吗? 佳翼是物理火葬场，奥X科还没有这么糟

https://www.chiphell.com/thread-2511813-1-1.html

港城钢铁侠

这种M.2扩展SATA的很坑，插拔容易把PCB搞坏的

mqwxp

ljy1414 发表于 2023-5-19 10:51
这不是那块炸掉3个盘的PCIE转接卡吗? 佳翼是物理火葬场，奥X科还没有这么糟

https://www.chiphell.com/thr ...

这。。。感谢。。。

赶紧扔了换微星哪块带供电的吧

kljhfg

佳翼的总烧，其他牌子不知道。

fluttershy

不要用不靠谱的拆分卡来供电 只跑数据口没问题

nbafatherlolsky

mqwxp 发表于 2023-5-18 22:49
现在的板子基本都可以拆分吧，我手上的Z690,B550,B650都可以4x4x4x4

哪家的Z690能4+4+4+4

好球男

牙膏厂不支持拆分，要plx芯片，农企这点就好很多,B550都能拆的很细

Sieben

拆分成4个4.0的，应该做工最好的是狗嘉的那块。

un4no

这是主板拆分的，这卡只是转接下。带PCIE拆分芯片的卡好像都要1000+了。

b550只有直连CPU那条X16能拆分，要拆的话，显卡只能插南桥那条3.0 X4的槽上了

vrqq

买了这个，奇怪的是时钟拆分芯片型号被打了。。


DC-DC用了两颗AOZ1236QI-02 带4块SSD 不确定是否有额外保护
https://aosmd.com/res/data_sheets/AOZ1236QI-02.pdf

最大的问题是，插上之后BIOS里面疯狂报错pcie perr，进系统转圈圈都卡着进不去，不知道是哪里的问题，会不会是信号完整性不达标？。。

ukey512

皮皮猪 发表于 2023-5-18 23:07
除了cpu和gpu核心
机箱里的所有配件都可以是中国制造

其实里面的大中介就是**。。。

fdhfdhd

点进来还以为是switch拆分呢……

这拆分全靠AMD支持啊，而且还得用第一个满带宽的PCIe插槽才能4x4
这几代intel的msdt都不能拆4x4、现在两代大小核cpu直出也就16+0/8+8/8+4

retimer芯片就和中国制造就不怎么沾边了，4.0之后的switch芯片现在更是只有博通和Microchip了吧

ho520726

vrqq 发表于 2023-6-28 22:04
买了这个，奇怪的是时钟拆分芯片型号被打了。。

时钟缓冲器

天涯海龟

黑白音符 发表于 2023-5-18 22:49
这个只是单纯的pcie转接卡吧，之前坛子里不是还有兄弟烧了的吗

嗯 你说的苦主就是我。烧了三个，一个京东自营的三星oem的金百达2t85折已退款，一条拼多多的海康2t已换新（换回来的是紫光颗粒的貌似还不错），一条京东自营但是厂商质保的金泰克512g厂商要求付费维修，费用35大洋。

fwh159951

mqwxp 发表于 2023-5-18 22:49
现在的板子基本都可以拆分吧，我手上的Z690,B550,B650都可以4x4x4x4

有些主板只有第一条 第二条pceie 支持拆分， X570就是第一第二条支持拆分 第三条不支持，而且第一槽插了设备后 第二条会变成 pcie4.0 x8

我40系显卡一插 好吧 我第二条也被显卡挡住了  ，想拆都没办反法，
MD 显卡做这么厚真的有病

paul790101

刚在海鲜市场入了2口的LINKREAL  PCIE转U.2的扩展卡，带独立分拆芯片的，选择到是挺多的，二口、四口、八口的都有，估计是最近U.2的大容量NVME硬盘有点火，二手转接卡的价格都不便宜。

被炉猫

可以抱的萝卜 发表于 2023-5-18 23:02
你这明显不是拆分卡，就是普通的转接卡嘛，AMD AM5的确很多主板本身就支持拆成四个X4了，但是B550很少，主 ...

b450时代就已经支持了。。。

pizza7711

NAS 用z690i 加拆分卡  变成了4x4x4x4x  4T+4T+2T+2.5G网口

荒烟漫草

来人呐，上烧机照片

paul790101

看了不少烧机的帖子，吓的我都不敢用直插式的转接卡了，我还是转接卡加转接线加外部SATA供电安全点。

赫敏

fdhfdhd 发表于 2023-5-18 10:19
z690哪有x4x4x4x4的
z790也只能x8/x8
这种撑死就是retime卡，国内厂商做的switch卡基本上都是plx芯片只能拆 ...

你想多了。楼主这卡怕是一个芯片都没有

赫敏

好球男 发表于 2023-5-19 01:27
牙膏厂不支持拆分，要plx芯片，农企这点就好很多,B550都能拆的很细

所以越来越看不懂农家的芯片组，完全就是个拖后腿的。cpu本身都能有这么多组合那真该出无桥主板

智能AI科塔娜

现在多5盘位PCIe4.0的主板，拆分没意义了。

vrqq

ho520726 发表于 2023-6-29 01:57
时钟缓冲器

能不能看出来旁边那个X260保护啥的，防浪涌吗？

ho520726

  你找 REFCLK+ REFCLK-   在13-14角上 靠近cpu那面是A面   看看这个时钟线有没有接到这个芯片上

ho520726

vrqq 发表于 2023-6-29 23:07
能不能看出来旁边那个X260保护啥的，防浪涌吗？

这好像是 12v 供电的用的
