MicroServerGen8末日余晖之13硬盘极限挑战

wxcup

提到MicroServerGen8绝对是一代手搓nas经典产品，老衲最早16年底入手，到手之后就开始了各种改装及扩展之旅，买了各种改装配件，中途曾经达成13盘位稳定运行超过2年；
所以严格意义上应该不算是挑战了，只是当时改装的时候没来得及拍照，最近清灰拍了几张照片，算是对一代经典产品的致敬吧。

最后配置是：
RAID卡：DELL perc H730p；
HDD*4 ＋2.5 SAS SSD*1 ＋2.5 SATA SSD*3 --->接RAID卡
2.5 SATA SSD *3 --->接板载芯片组
中途拆出来接主板的2块SSD和raid卡的1块SSD挪作他用，raid卡空出位置改接了一块SAS SSD，因为厚度15mm左右，原位置只能改为一块SAS SSD，其他硬盘和固态一直使用至今（稳定运行超过4年）。

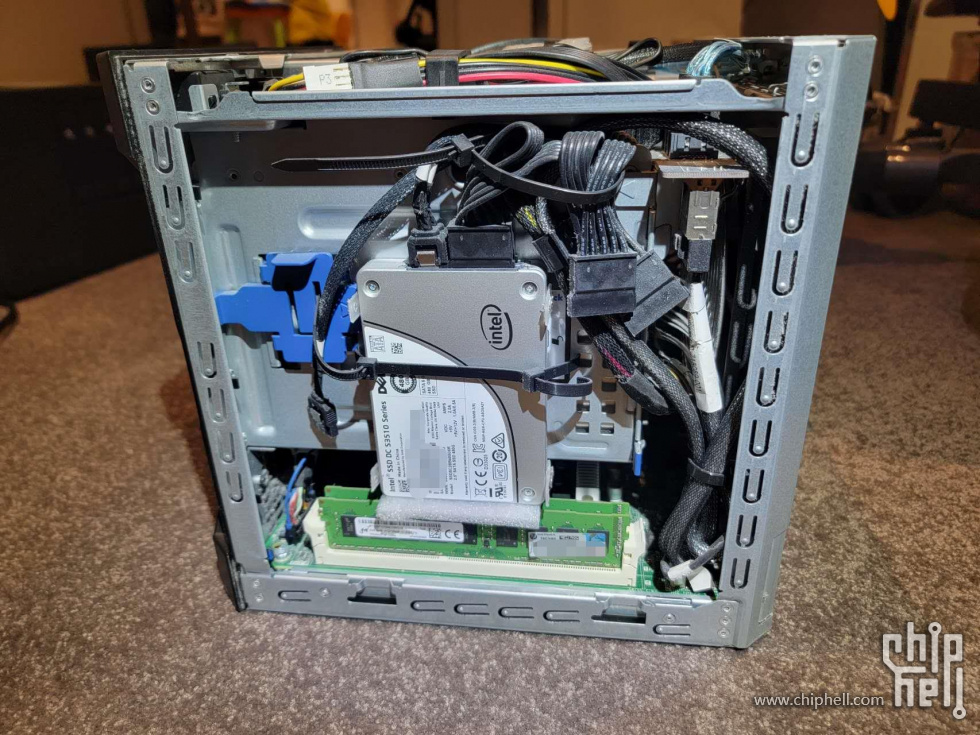

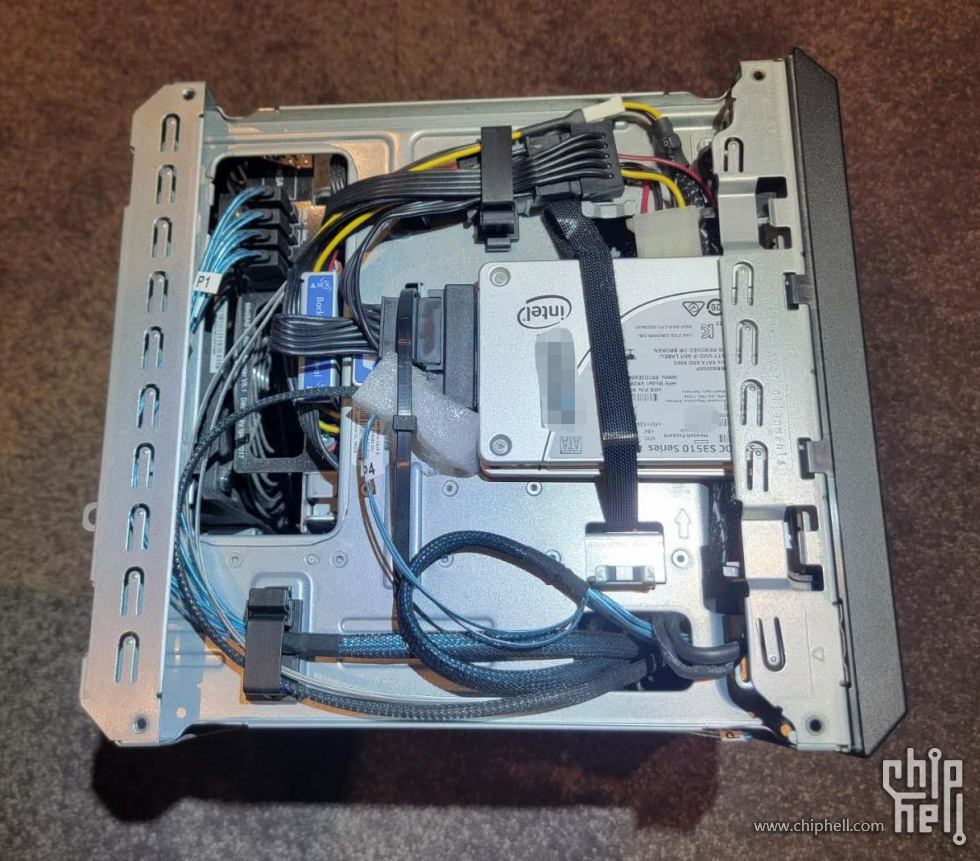

机器内部电源位置空间比较大，使用了塑料片和扎带钻孔的方式，原本固定了4块7mm的intel sata SSD和硬盘笼的4块硬盘都接在电源下方的raid卡上；
中途拆出两块sata ssd后，原位置挂入一块15mm厚SAS ssd，空间刚好够；
SAS硬盘后部用pci挡片挂了一个5cm的风扇给raid卡散热，图中可能看不太清。



顶部光驱位实测可以放置两张7mm厚的SATA SSD，使用魔术贴和扎带固定，因为当时也没想着能一直这么用着



机箱右侧位置实测可以放入3块7mm SSD，中途拆出一块挪用了，也是用扎带固定的。

Gen8这款机器整体风道设计的不错，原本担心SSD叠在一起散热会有问题，结果长时间运行后发现基本没有这方面的困扰；
所有SSD除了SAS SSD温度略高，其他SSD温度均不超过40°，而且前面板装了防尘棉，内部积灰问题并不严重；

如果放到现在可能会考虑用3d打印机制作硬盘挂载托架，效果应该会更好；
以上改装思路如果能帮到希望让gen8这款经典机型发挥最后余热的朋友，老衲深感荣幸

imyz

Gen8 好像自带 4x3.5" 热插拔盘位？可以考虑用 3.5" 转 2x2.5" 的扩容至 8x2.5"，挑战 17 盘？？

wxlg1117

imyz 发表于 2023-6-20 17:55
Gen8 好像自带 4x3.5" 热插拔盘位？可以考虑用 3.5" 转 2x2.5" 的扩容至 8x2.5"，挑战 17 盘？？ ...

不用背板随便塞,那可以上二三十盘了吧...得看有没有那么多接口了

elktsp

螺丝壳里做道场

londbell

这也太crazy了

iooo

如果官方把4个3.5换成8个2.5，又能火个10年8年

gaoyi124

gen8的前后通透很管用,这盘真是贼拉溜了

sanna

非常经典
曾经用过第二台nas
手上一个成色差的gen8改天拍照了丢交易区。

hbmask

13个盘加阵列卡,电源多少w呀..我9个盘,就出现满负载ssd 掉盘的情况饿了.

wxcup

hbmask 发表于 2024-6-5 09:41
13个盘加阵列卡,电源多少w呀..我9个盘,就出现满负载ssd 掉盘的情况饿了.

电源200w台达的，我只有4块HDD机械硬盘，其他的硬盘都是SATA SSD，功耗可能要比机械硬盘低一些，还没有出现不稳定的情况。
还有CPU是E3-1220L v2，功耗才17W，你那个机器可能用了功率比较高的cpu吧？

hbmask

wxcup 发表于 2024-6-5 16:04
电源200w台达的，我只有4块HDD机械硬盘，其他的硬盘都是SATA SSD，功耗可能要比机械硬盘低一些，还没有出 ...

我GEN8 1220L V2 +2308 HBA卡吧 ,四个4t机械,4个2TSSD 和两个240G ssd.200wGEN8 自带的电源.
我怀疑是 那个小4PIN 接触面积小导致电流小的情况导致的不稳定,前两天改成了大4PIN供电.到今天 还没有出现 掉盘的情况..

应该就是小4pin的锅吧.?还得观察一下.

hbmask

我看到你ssd 硬盘固定位置,给了我灵感,我就随即 把顶部打了两个孔,拧上螺丝固定ssd 效果很好.

wxcup

hbmask 发表于 2024-6-10 16:52
我看到你ssd 硬盘固定位置,给了我灵感,我就随即 把顶部打了两个孔,拧上螺丝固定ssd 效果很好. ...

恭喜折腾成功，不过之前我也尝试过顶部打孔的设计，后来发现手头没有合适的工具作罢；
不过那个电源侧面有两个螺丝孔，深度稍微有点浅，但是固定ssd这种比较轻的设备应该足够了，可以一试，这样可以基本做到无损改装。
还有可以尝试磁吸螺柱，挂一个或者两个ssd然后吸到顶部的挡板位置，只要没有暴力搬运应该不会把磁吸螺柱弄下来；

wxcup

hbmask 发表于 2024-6-10 16:49
我GEN8 1220L V2 +2308 HBA卡吧 ,四个4t机械,4个2TSSD 和两个240G ssd.200wGEN8 自带的电源.
我怀疑是 那 ...

很有可能是小4pin供电的问题，可能线材质量不过关吧，我这边用小4pin接了4个ssd貌似没什么问题。

hbmask

wxcup 发表于 2024-6-10 21:04
恭喜折腾成功，不过之前我也尝试过顶部打孔的设计，后来发现手头没有合适的工具作罢；
不过那个电源侧面 ...

这样搞了,很稳定,凹糟不影响..

hbmask

贴主上个 功耗吧..我4个4t 3.5 5个2t ssd.共9个盘都在70-80w,我在想休眠功耗会不会低点

wxcup

hbmask 发表于 2024-6-12 19:11
贴主上个 功耗吧..我4个4t 3.5 5个2t ssd.共9个盘都在70-80w,我在想休眠功耗会不会低点 ...

我的这个gen8已经改装成万兆+RAID卡的配置了，具体改造内容可以参考我的另一个帖子：
HP GEN8万兆+RAID卡双PCIE设备无损改装——低成本CPU自带PCIE拆分方案

目前的配置是4个东芝MG10 20TB机械硬盘，6个800G SATA SSD，共12个盘日常功耗大概90W左右。

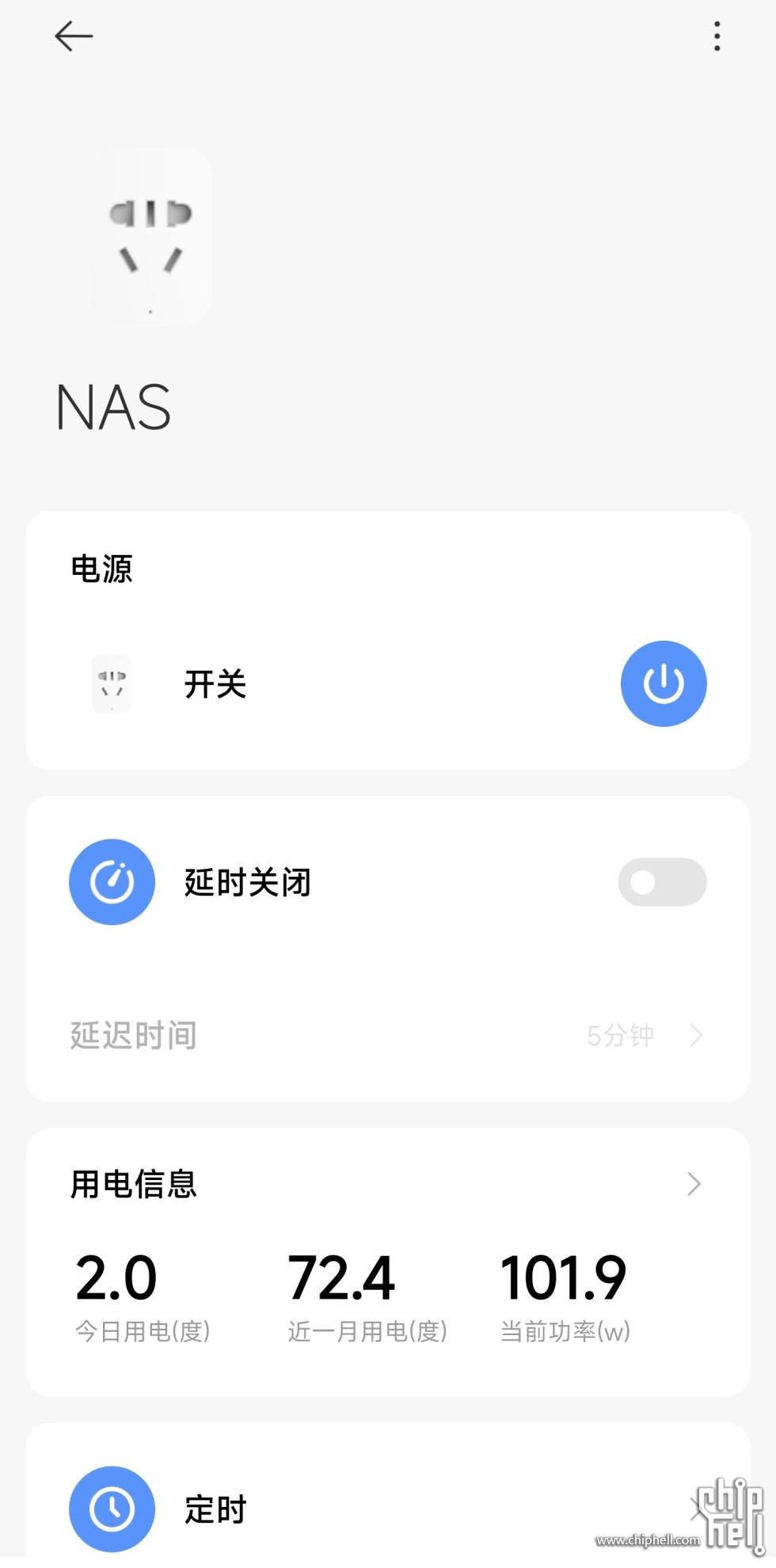

使用的是米家智能插座(带功率计），因为接到UPS之前，102W的功耗刨去10W左右UPS的损耗，后端gen8的功耗90W左右；

机械硬盘读写频繁的时候整机功耗大概120W左右，新加的万兆网卡功耗增加不多，目前使用很稳定。

hbmask

wxcup 发表于 2024-6-12 20:07
我的这个gen8已经改装成万兆+RAID卡的配置了，具体改造内容可以参考我的另一个帖子：
HP GEN8万兆+RAID卡 ...

其实我好纠结这个功耗,4个机械盘休眠 也节约不到多少电.
4个机械盘休眠80w的样子.
现在拆了4个机械盘功耗在50w.
就想省电...最后还上了个8505 6口软路由.又增加20-30w了..靠.
目前都把4块机械盘拔出来了,里面存的资料 好像也不需要天天开着..
ssd 都是热资料和电影什么的 到时需要天天开着.

wxcup

hbmask 发表于 2024-6-13 10:38
其实我好纠结这个功耗,4个机械盘休眠 也节约不到多少电.
4个机械盘休眠80w的样子.
现在拆了4个机械盘功耗 ...

我是四块机械硬盘做了raid5直通给黑群晖的虚拟机，然后每天晚上定时开机备份SSD里的数据之后再关闭虚拟机，这样基本可以做到4块机械盘白天基本是休眠状态，可以一定程度上省电吧。

hbmask

wxcup 发表于 2024-6-13 11:02
我是四块机械硬盘做了raid5直通给黑群晖的虚拟机，然后每天晚上定时开机备份SSD里的数据之后再关闭虚拟机 ...

我总要的数据直接同步给 aliyun盘了,大概有4t 永久容量,备份重要数据是够了.

TickingClock

gen8  会因为2位大神的贴子  又要火一把
