圆梦618，信仰、颜值、性能三手抓，记一次ROG”全家桶”的装机之旅

两弹元勋黄仁勋

一、前言

蘑菇的朋友在6月初的时候联系我，想要装一台ROG的”全家桶”，硬件配置方面直接选择消费级的顶配，13900K搭配RTX4090，其余配件按需搭配即可。

朋友的这个要求很简单，ROG的产品很齐全，各种配件简单选一选就行。但在选择机箱的时候稍微纠结了一下，本来是想上ROG的创世神的，那款机箱体积超级巨大，重量也十分给力，但3.5英寸的硬盘位只有2个，不是太能满足朋友的需求，一番权衡之下，选择了TUF的GT502弹药库，这款机箱的体积小巧很多，同时可以拓展多块3.5英寸硬盘的安装位。

很快配置就敲定了，各种硬件的到货速度很快，马上帮朋友装起来。

二、圆梦618，信仰、颜值、性能三手抓 配置一览

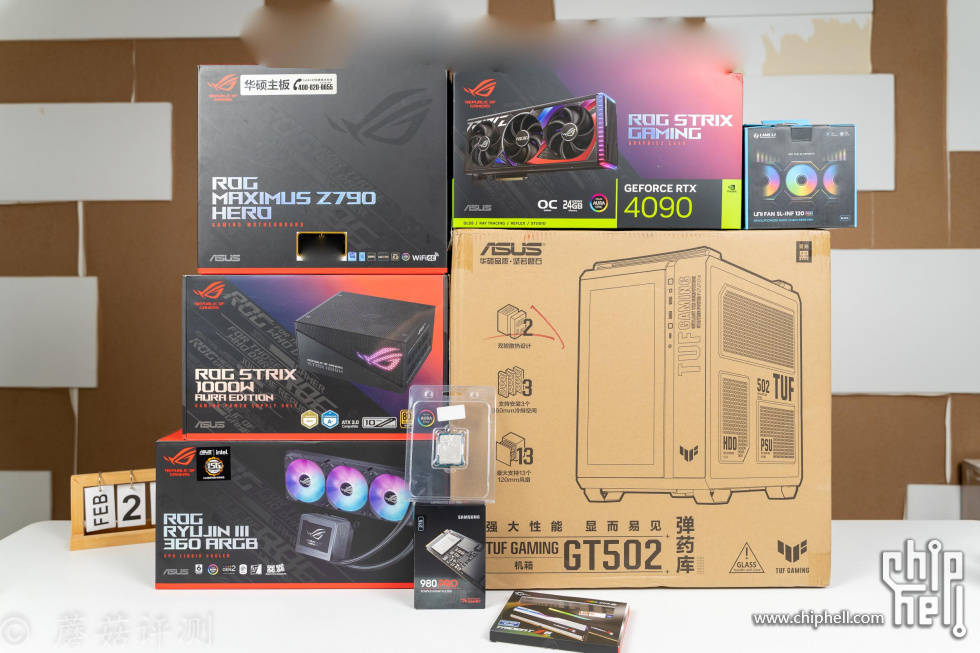

▼硬件全家福，各种硬件简单的摆一摆。



1、处理器

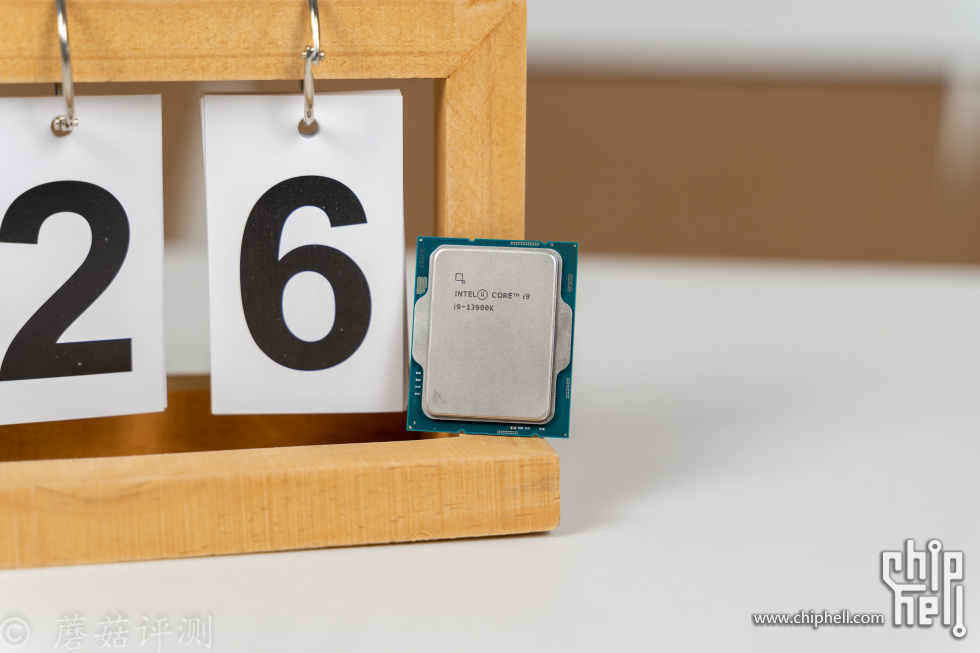

▼盒装和散片处理器在使用和体验方面相差不大，散片还能便宜很多，这里直接上了散片。

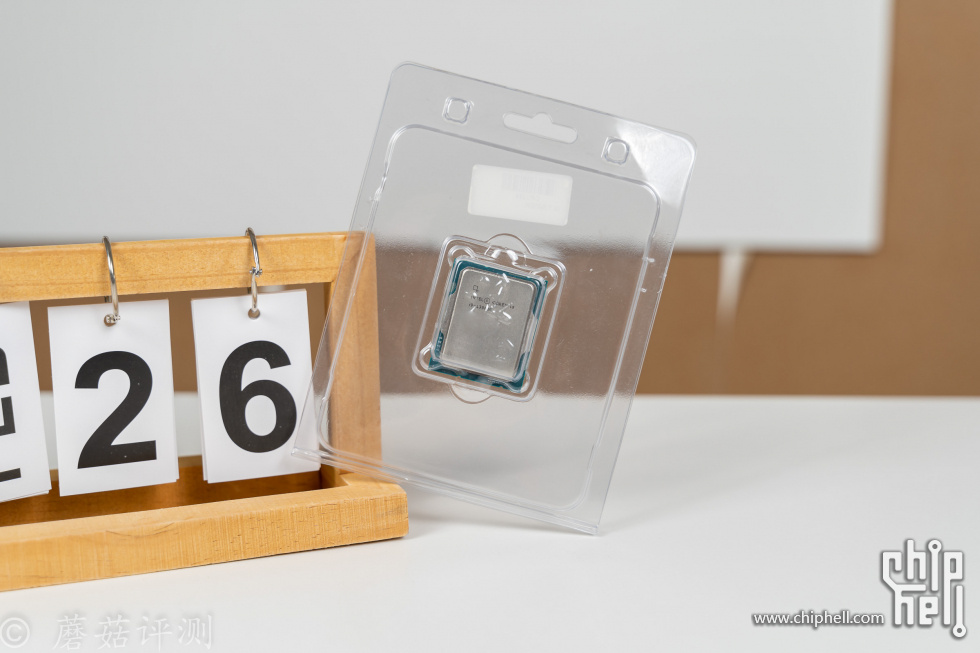

▼虽然是散片处理器，但是依然拥有保修，这个不用担心。



2、主板

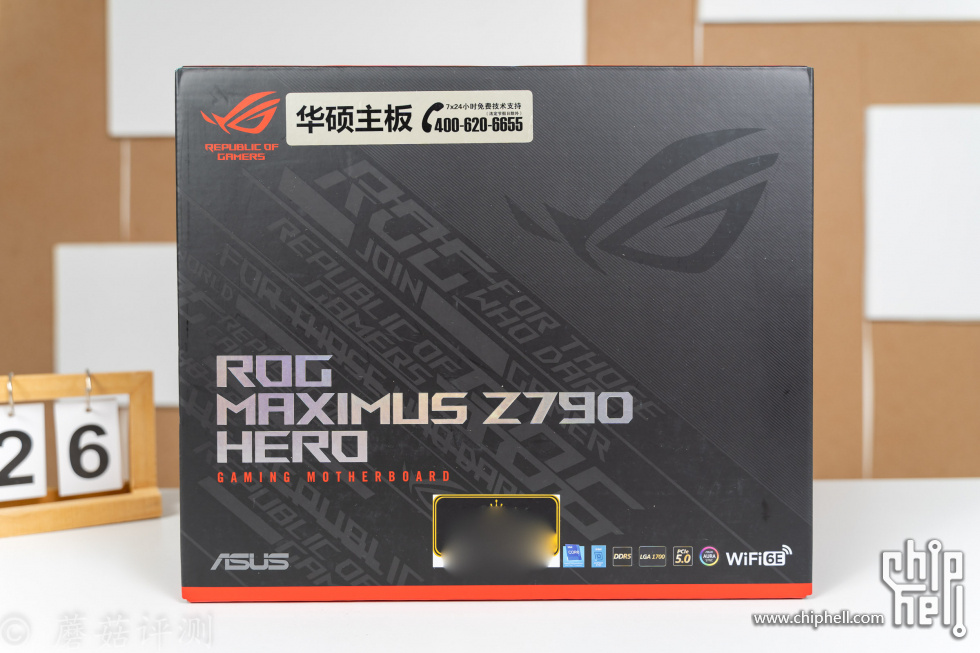

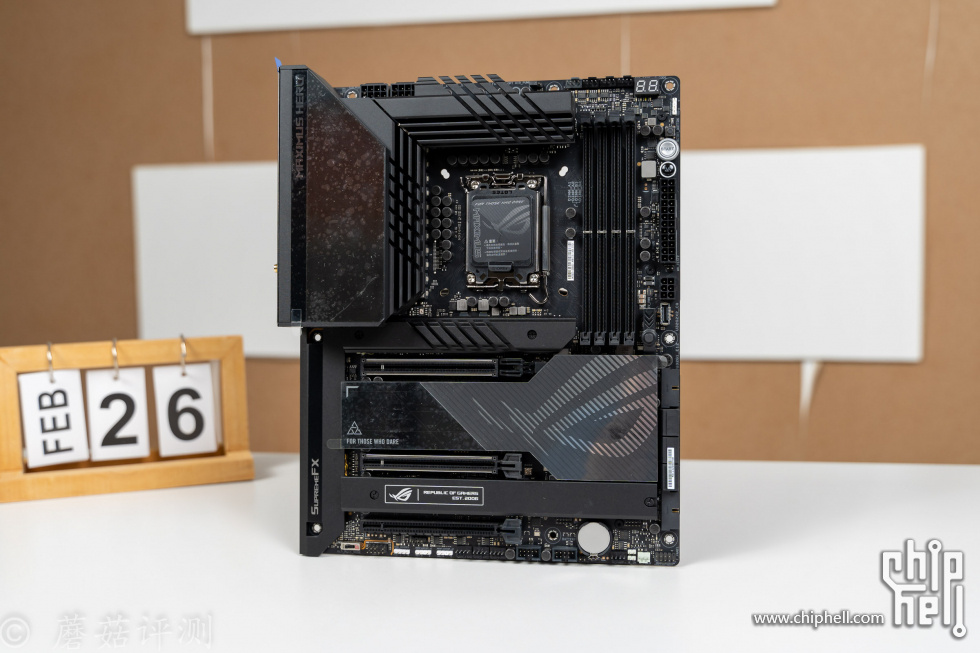

▼主板选择了ROG的MAXIMUS Z790 HERO主板，这块主板非常给力，各种程度上的。

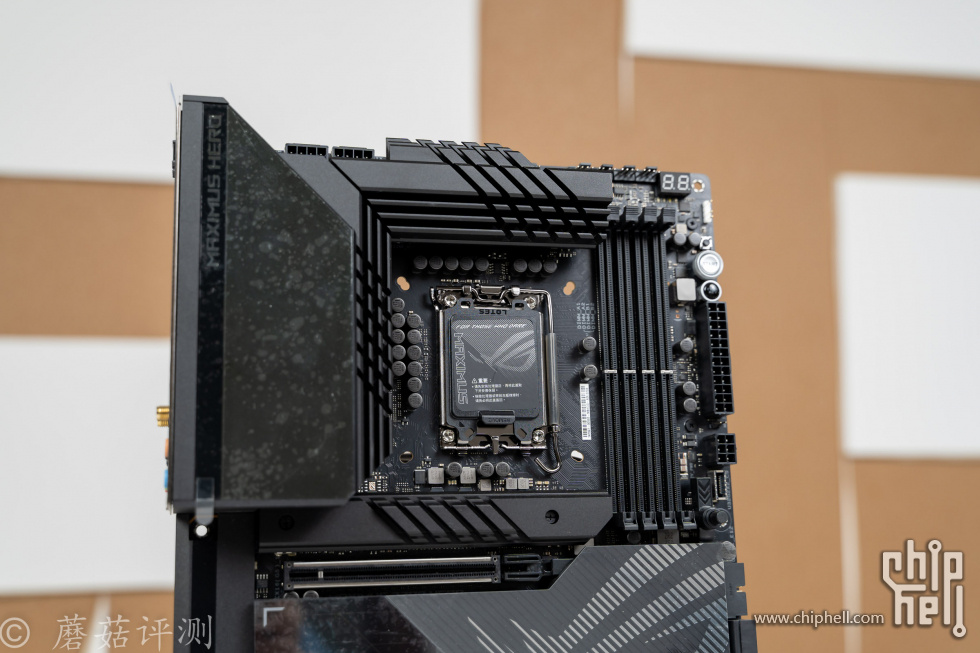

▼主板正面覆盖了大量的金属散热片，质感爆棚。


▼主板的供电部分采用20+1的规格，其中Vcore供电清一色的90A的DrMos。

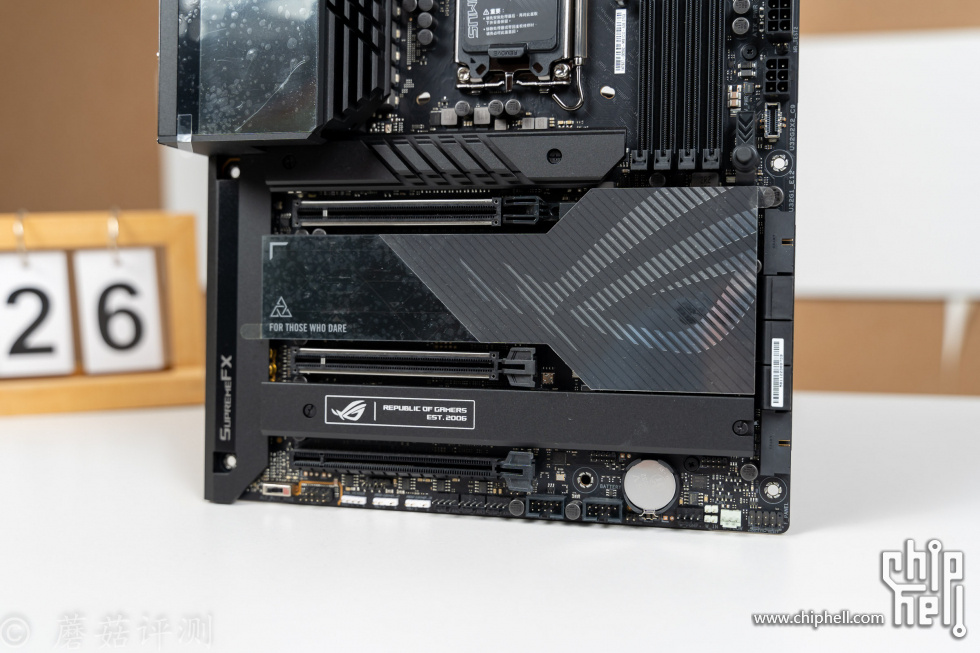

▼主板的底部，标配两条PCIe5.0的全场插槽，可以拓展更多的玩法。


▼主板拆出来，这里顺手把处理器装到主板上。



3、内存

▼内存这里选择了芝奇的幻锋戟，16GB*2 7200MHz，颜值性能都很不错。


▼内存的金属马甲有漂亮的造型设计，各种曲线很流畅。



4、固态

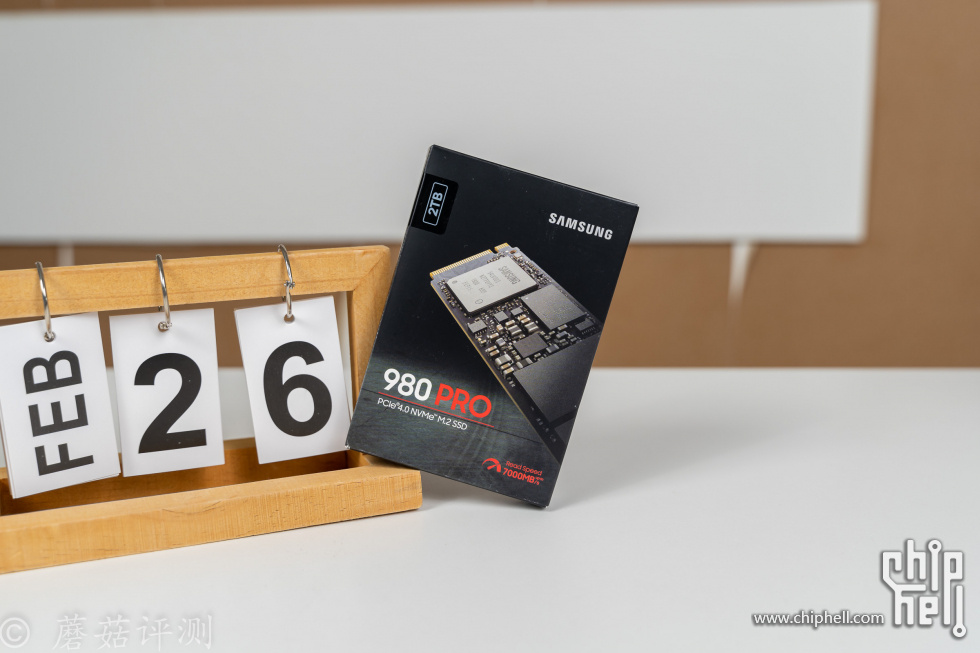

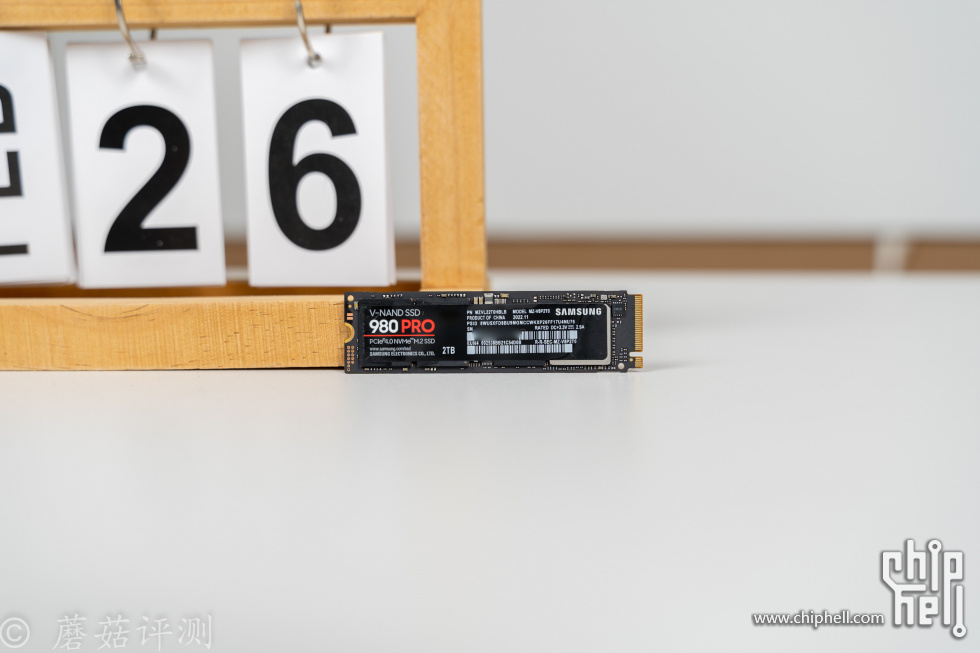

▼固态硬盘方面，朋友选择了三星的980Pro，2TB容量版本。


▼三星的固态，还是熟悉的味道，不过最近价格下降挺多的。


▼这里顺手把固态装到了下面的M2插槽上，反正都是PCIe4.0 x 4的。



5、散热

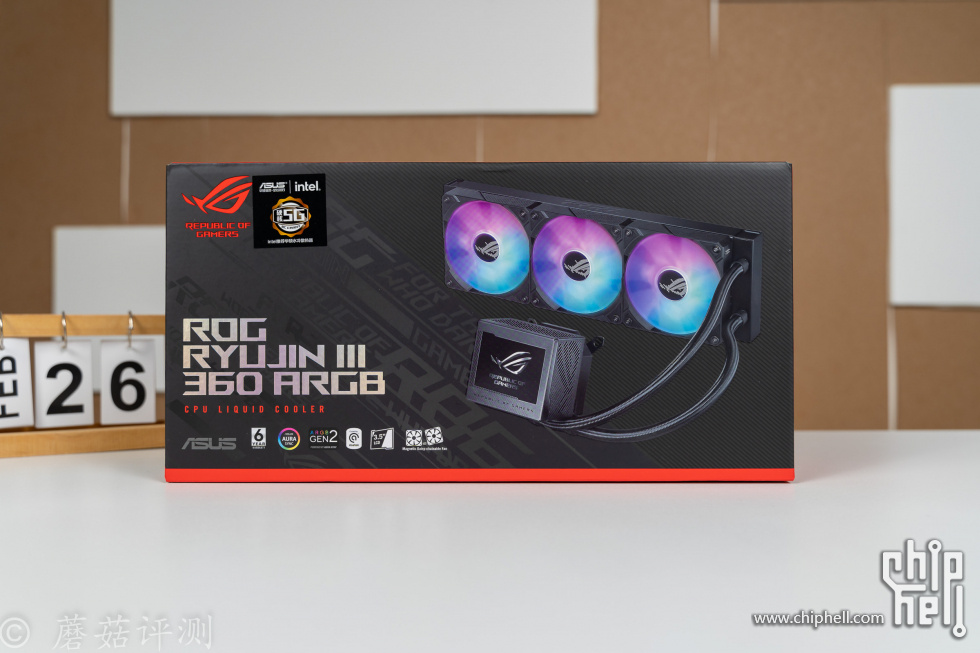

▼散热没什么好说的，直接选择了ROG的龙神Ⅲ ARGB一体式水冷散热器，这款水冷采用了Asetek最新的8代方案，散热性能更强。


▼水冷整体的质感依然是非常的不错，各种细节部分都很考究。

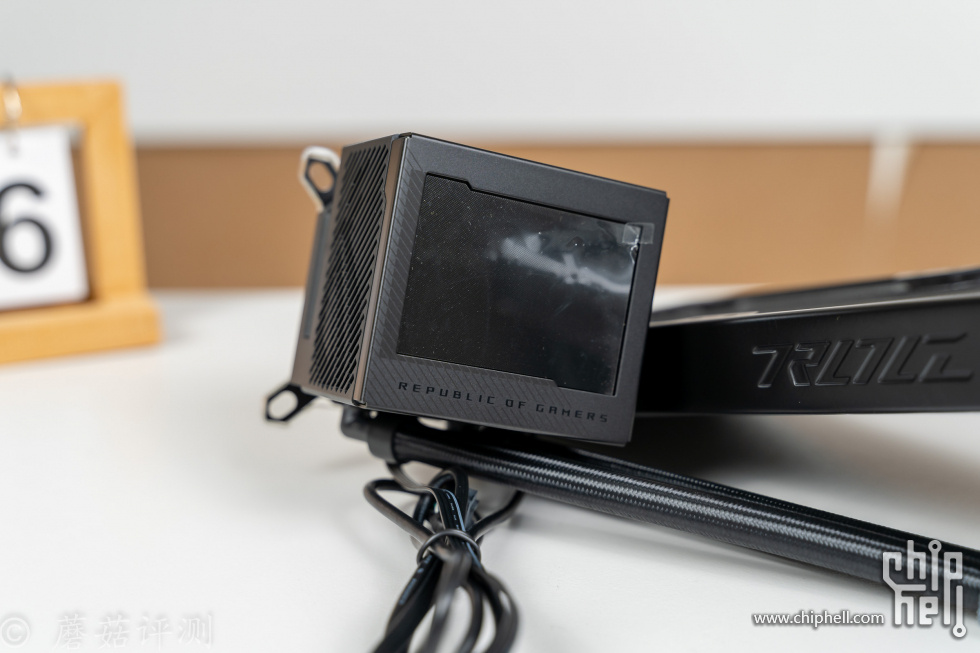

▼水冷头顶部的屏幕升级到了3.5英寸，边框也采用了金属材质，显示面积更大，质感也更棒。

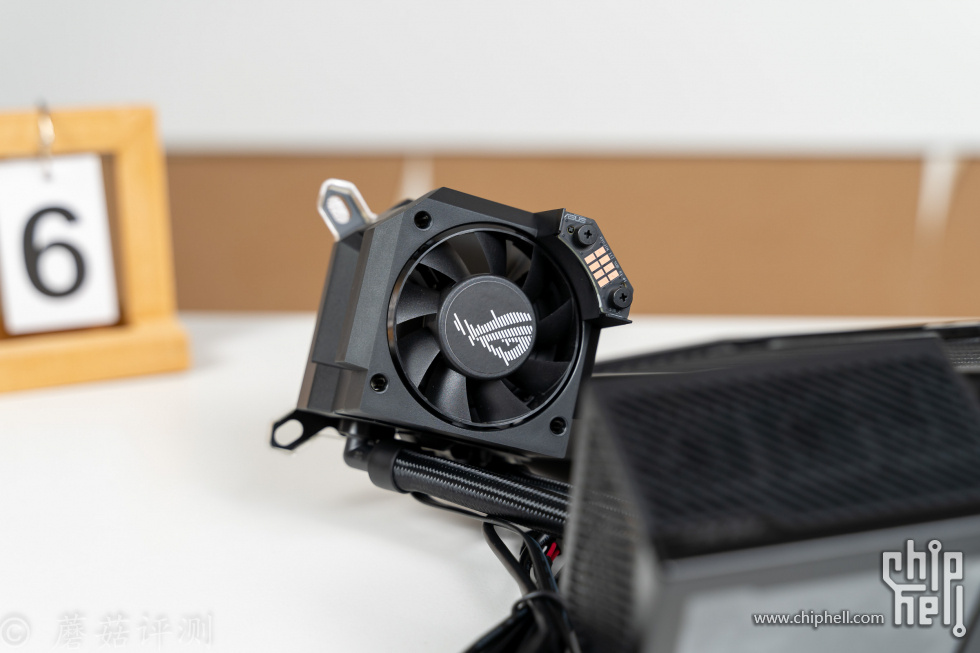

▼水冷头的液晶屏幕依然采用熟悉的磁吸式设计，日常装机非常方便。下面标配了一个轴流风扇，可以在水冷头周围建立散热风道，辅助周围硬件散热。


▼从水冷头的侧面看过去，可以明显的看到两个定制的风道，专门照顾主板的左侧、上侧金属散热片。


▼水冷排的冷排风扇也采用了全新的设计，扇叶是熟悉的7片轴流扇叶，乳白色的。但其供电方面采用了全新的磁吸式设计，极大的方便了日常装机、走线。

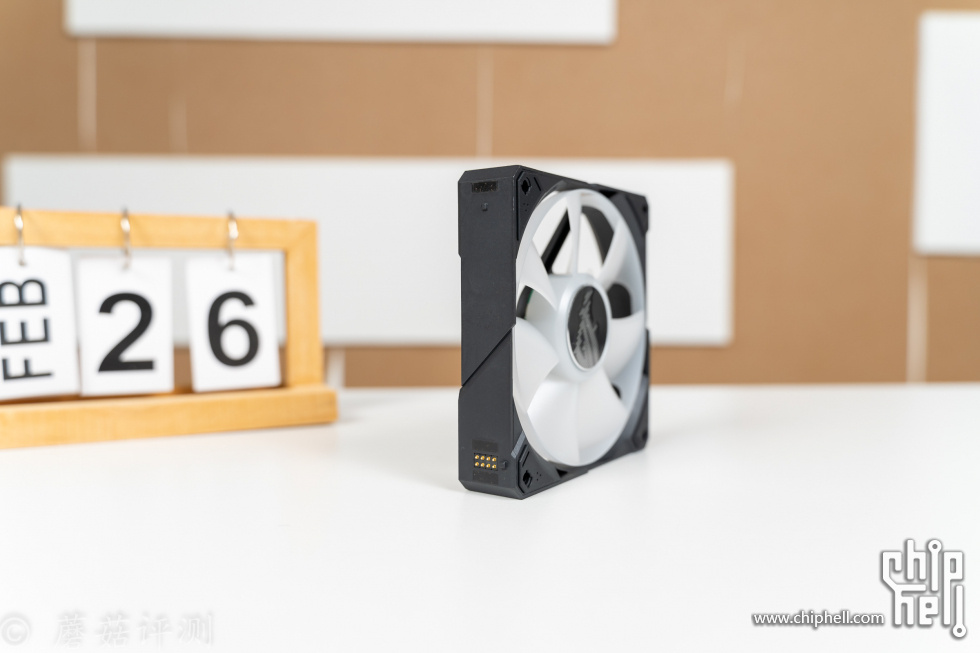

▼侧面可以看到磁吸式固定的限位，还有供电的金属触点。


▼三把散热风扇的磁吸式固定非常牢固，单独拿取底部的风扇，就可以轻松将三把风扇拿起来。



6、显卡

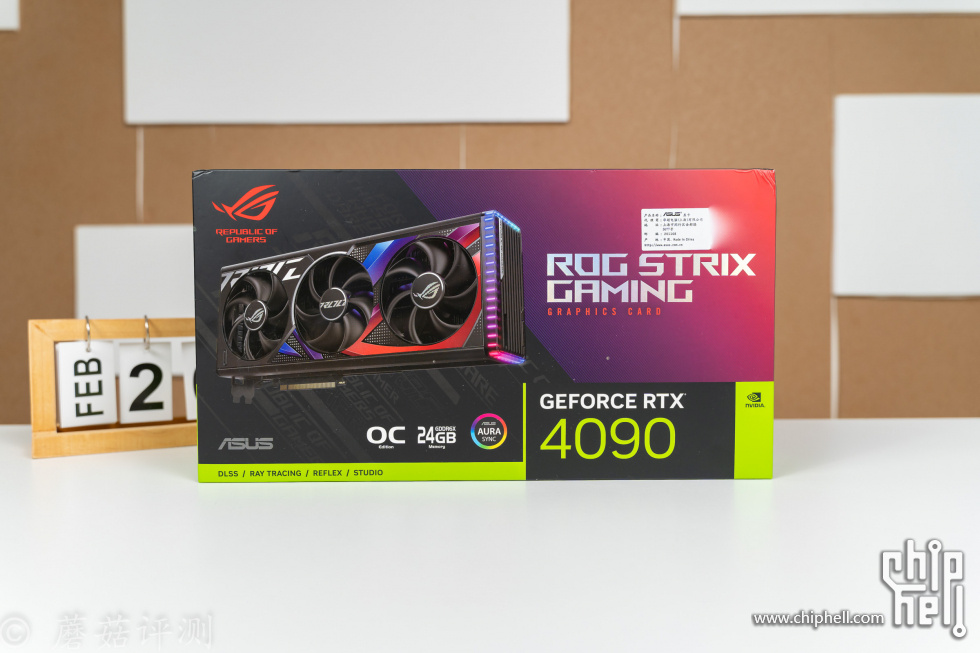

▼显卡没什么好说的，ROG的RTX4090猛禽。


▼显卡的体积非常巨大，做工也十分精致，颜值方面也非常漂亮。



7、电源

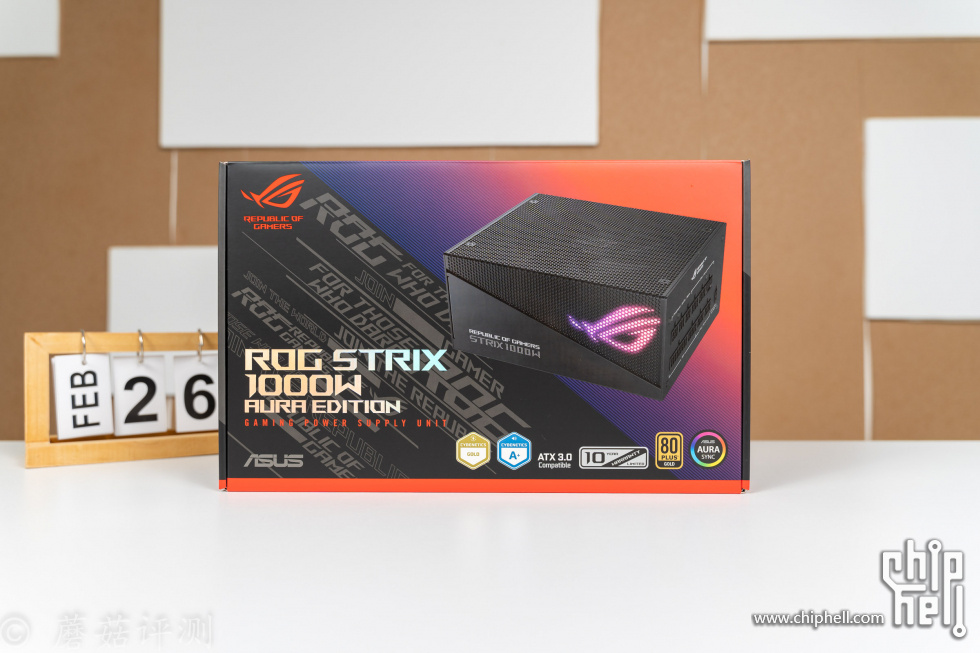

▼电源选择了ROG的雷鹰1000W金牌全模组电源，这款电源支持最新的ATX3.0规范，标配PCIe5.0接口，拥有10年质保，平时用起来非常放心。


▼电源包装的背面，介绍了电源的灯效、散热和散热风扇等信息。

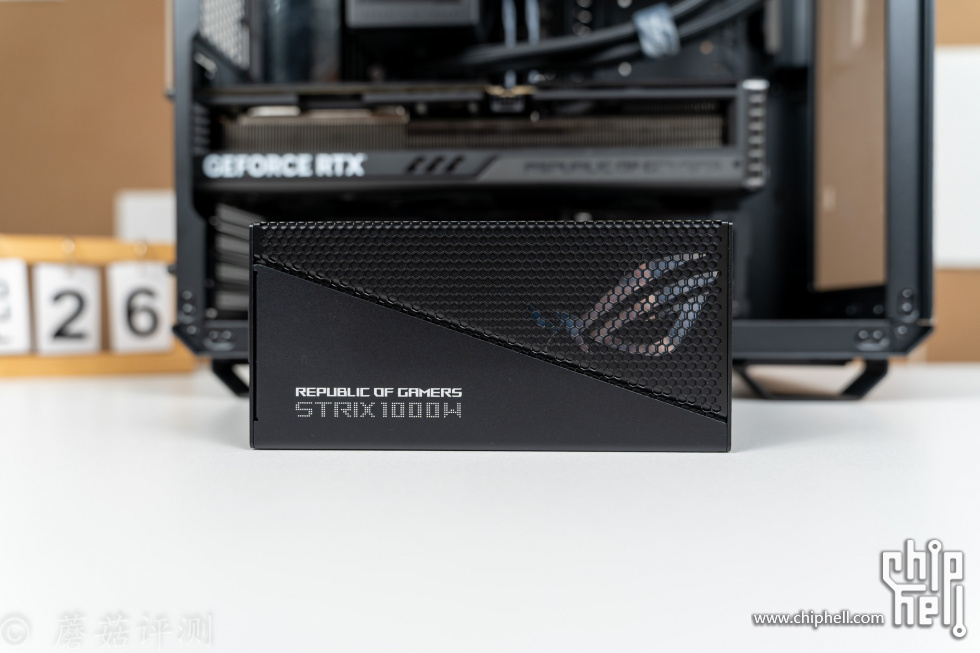

▼电源的质感特别棒，外壳部分采用了铝合金材质，触感细腻。侧面还有一个硕大的ROG的大眼睛，支持AURA SYNC神光同步。


▼电源的侧面，是一把尺寸不小的华硕自家的轴流风扇，轴承部分采用了双滚珠轴承，寿命和稳定性表现非常棒。

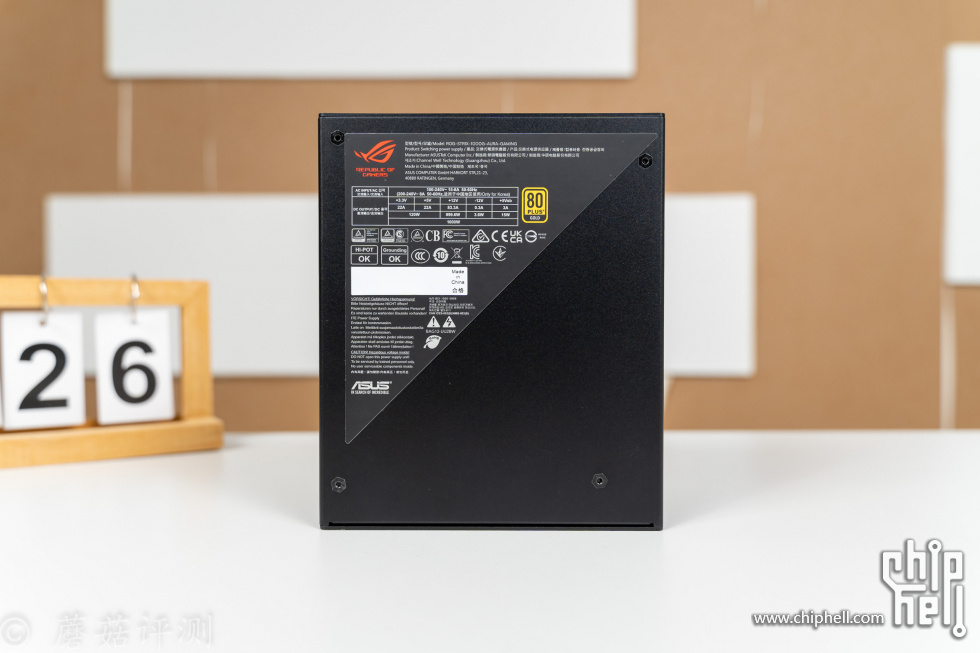

▼电源的另一侧是标签，上面有电源的详细参数，仔细看看，这款电源支持100~240V 50~60Hz宽幅输入，额定功率1000W，采用单路+12V架构，+12V最大输出功率
999.6W，非常给力。


▼电源的尾部是模组输出接口，其中+12V的8Pin输出接口有四个，还有一个PCIe5.0的供电接口。


▼电源的另一侧是电源的供电插口，旁边是开关，除此之外还有一个0 dB Fan按钮，可以通过这个按钮控制电源的散热风扇，让其在低负载的时候停转，进一步降低待机噪音。



8、机箱

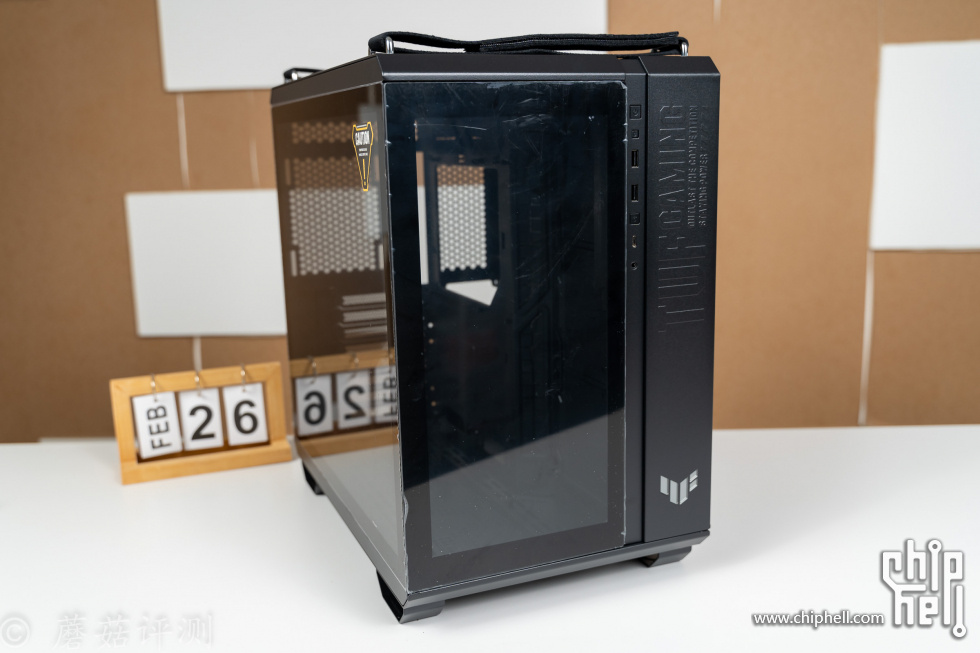

▼机箱是华硕的TUF GT502弹药库，这款机箱的颜值和结构设计非常新颖、实用。


▼机箱的侧面是一整块的侧透玻璃，可以直接将内部的硬件展示出来。


▼机箱前部也有大面积的侧透玻璃，辅助机箱正面展示机箱内部硬件。

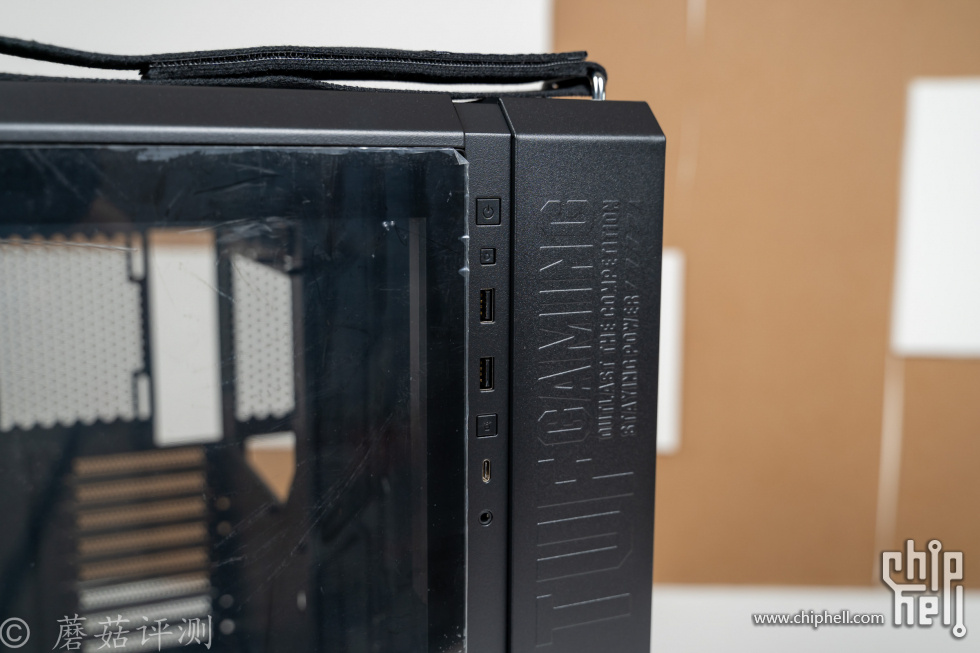

▼机箱的IO面板在前部的中间位置，除了开机和重启按键之外，还有两个USB3.0接口，一个Type-C接口，一个音频接口和一个灯效按钮。


▼机箱背面是金属背板，在对应的位置有散热格栅，方便气流通过，辅助内部硬件散热。

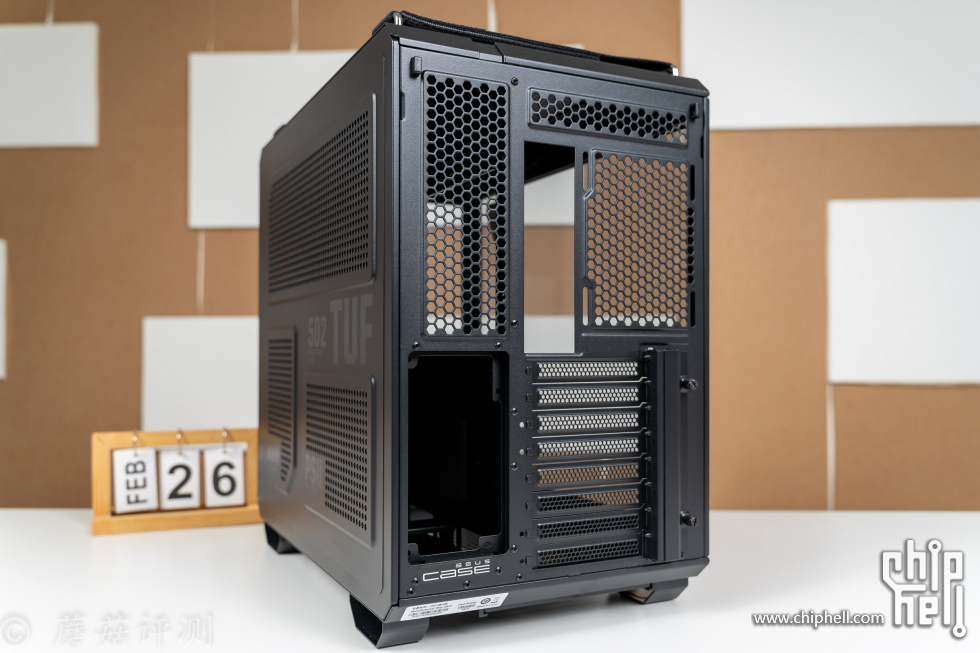

▼机箱尾部，这款机箱采用双仓式设计，左侧是电源、硬盘仓，右侧是主板、显卡的固定位置。


▼机箱正面内部空间的设计也很熟悉，左侧是主板固定位，顶部和底部有机箱风扇的固定位，右侧有硬盘的固定位。



9、机箱风扇

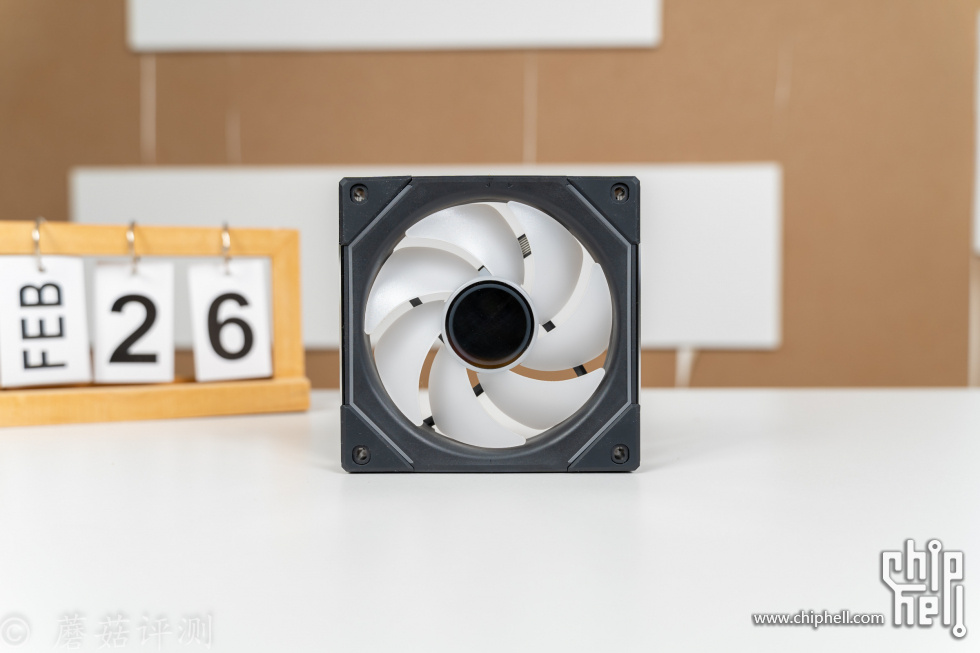

▼为了方便搭建机箱内部风道，这里选择了联力的三代积木机箱风扇。


▼这个机箱风扇的做工、颜值非常漂亮，风扇的正面、背面、侧面均有漂亮的ARGB灯效。另外，这个机箱风扇的静音效果也出奇的好，非常安静。



三、圆梦618，信仰、颜值、性能三手抓 装机

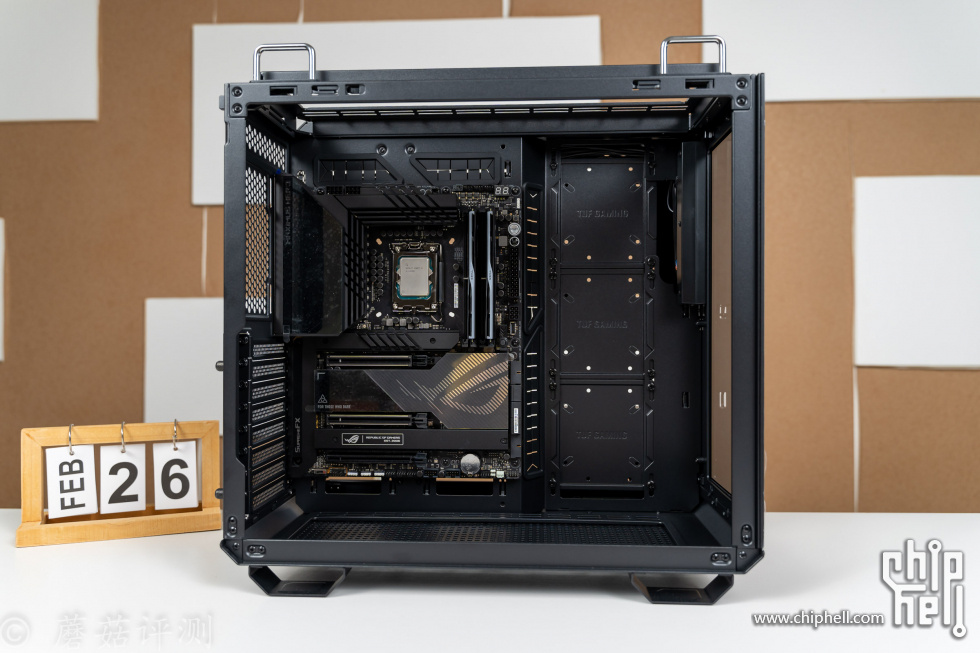

▼装机第一步，先把主板塞进机箱。


▼主板轻松固定在机箱的左侧，在机箱的顶部和侧面还有不少的空间。


▼接着安装水冷散热，ROG的龙神Ⅲ ARGB一体式水冷散热。


▼水冷排轻松固定在机箱的顶部，水冷头的体积看起来还是很大的，在主板上占了不少的空间。

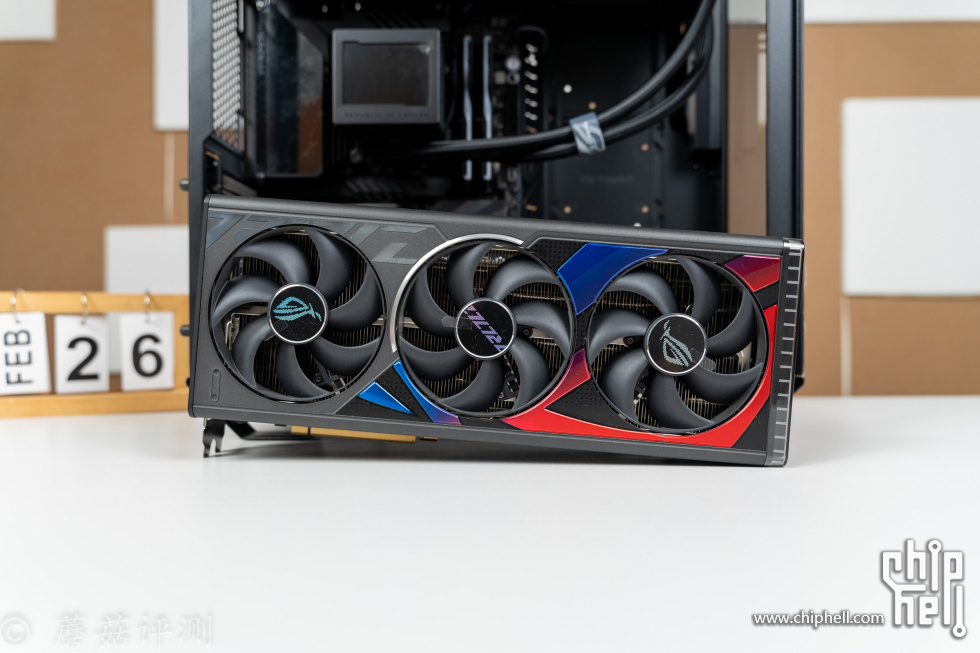

▼接着安装显卡，ROG的RTX4090猛禽。


▼显卡采用水平安装，并在显卡的尾部撑一个显卡支架。这个显卡支架是机箱标配的，磁吸式固定，还挺牢固的。


▼安装电源，ROG的雷鹰1000W金牌全模组电源。


▼电源轻松固定在机箱的背面，这个机箱的双仓设计还是蛮不错的。


▼接着把机箱内的各个部分的供电插头都接好，并在机箱的底部安装三把机箱风扇，用于进风，打造一个下进上出的机箱风道。

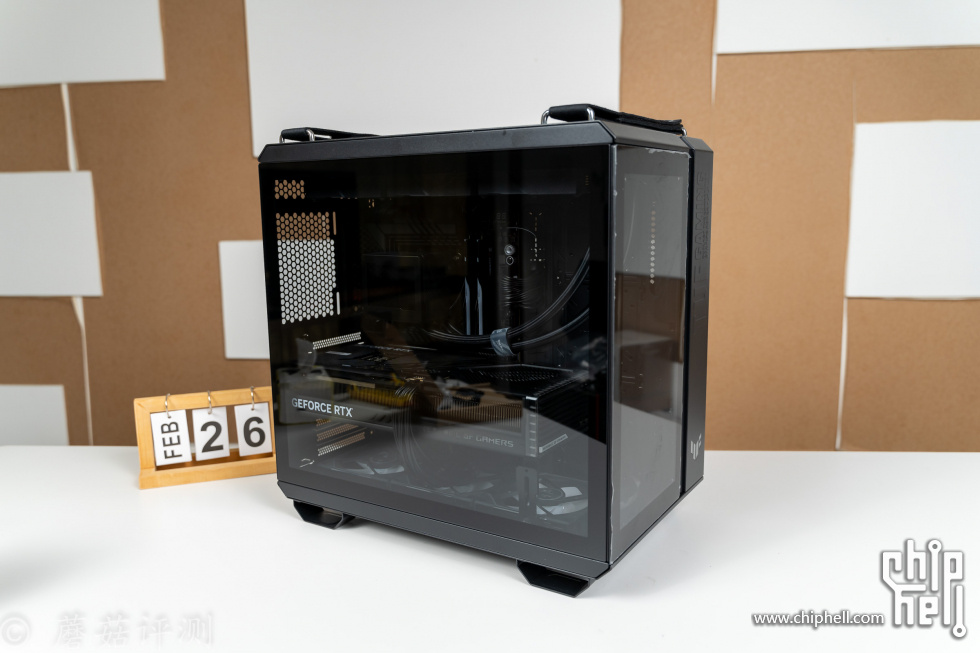

▼最后盖上机箱的所有侧板，整机安装完成。


▼开机，一次点亮，完美！

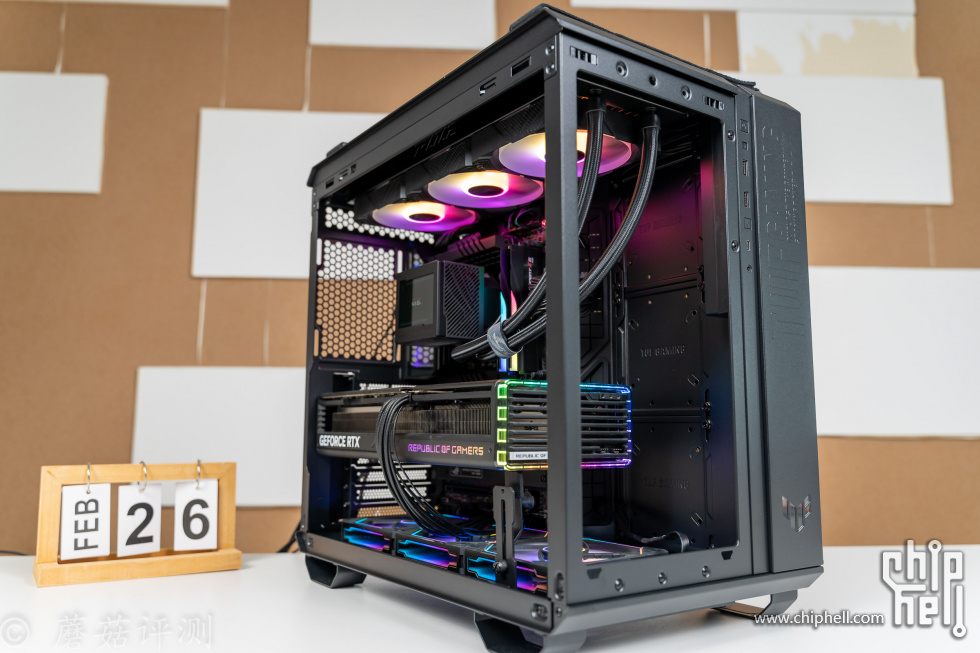

▼整机效果还是非常漂亮的，机箱的侧面和正面有大面积的侧透玻璃，可以很好的展示机箱内部的硬件。


▼主板的IO饰罩部分有漂亮的ARGB灯效，很漂亮。

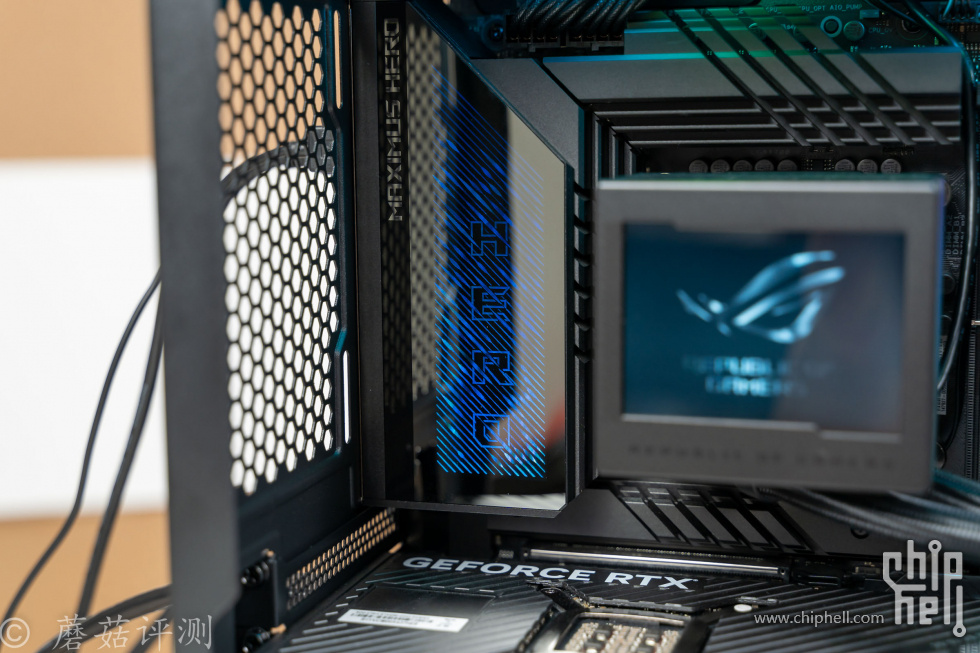

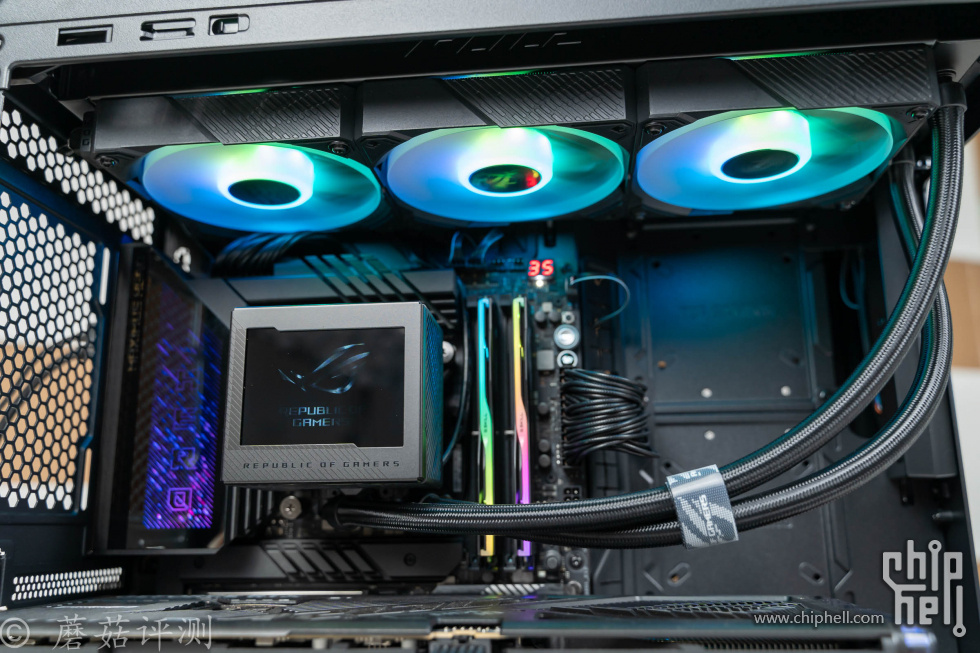

▼ROG的龙神Ⅲ ARGB一体式水冷的颜值很漂亮，水冷排风扇支持ARGB灯效，支持主板同步，扇叶是乳白色的，还有柔光效果。水冷头的屏幕很大，显示效果很细腻。


▼水冷头的液晶屏幕可以非常方便的通过软件控制，显示各种内容，蘑菇个人比较喜欢显示处理器的温度。


▼芝奇的幻锋戟内存，RGB灯效效果不错。

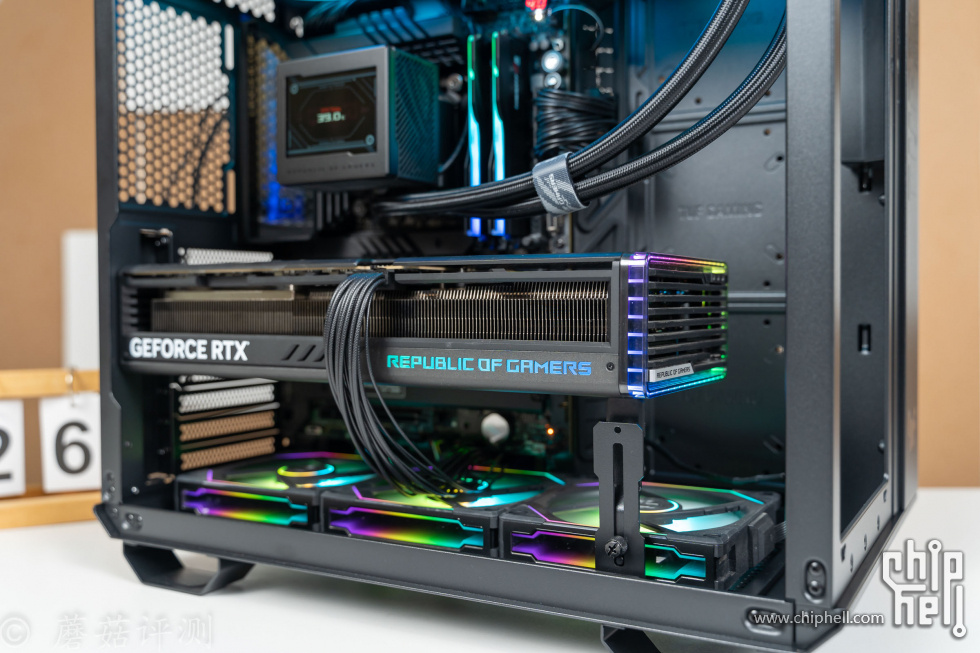

▼ROG的这张RTX4090猛禽显卡的颜值非常漂亮，显卡尾部的RGB灯效很漂亮。


▼联力的三代积木风扇的RGB灯效很赞，侧面还有无限镜灯效。


▼这个机箱的整体效果还是非常漂亮的，蘑菇个人也非常喜欢这个机箱，体积也不大，内部的空间很大，并且这个空间，还有很多可定制的空间，尤其是背面的电源仓，如果想要的话，可以装很多3.5英寸的机械硬盘，很有意思。

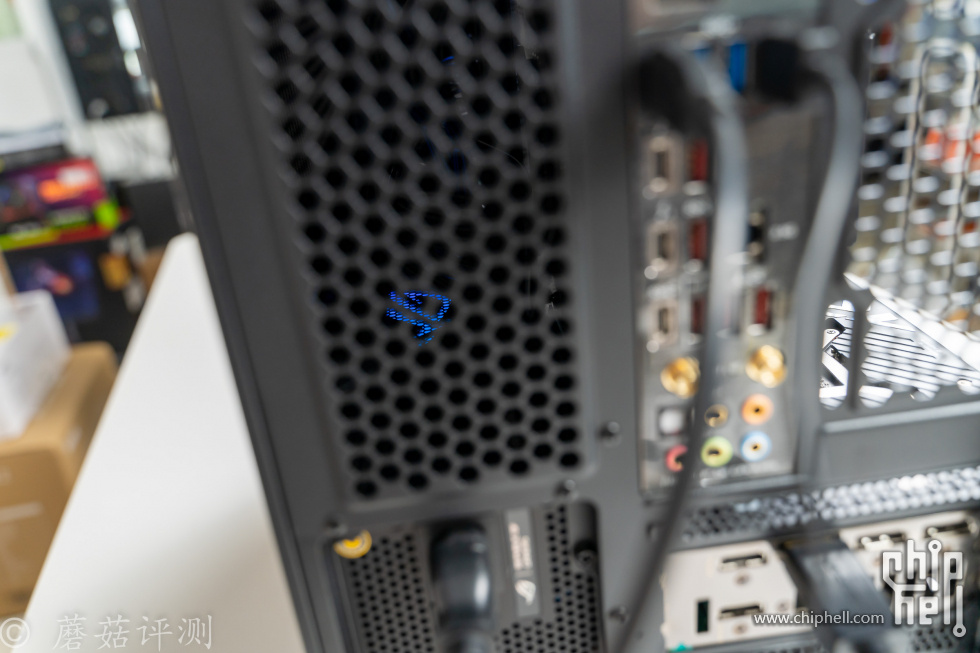

▼对了，ROG的这个雷鹰1000W电源的侧面是有ROG的大眼睛的，从这里可以看进去，看到这个大眼睛。



四、圆梦618，信仰、颜值、性能三手抓 测试

▼整机配置一览，处理器是13900K，主板是ROG的Z790 Hero，显卡是ROG的RTX4090猛禽。


▼简单跑个整机测试，整机得分343W，其中处理器单独得分133W，显卡单独得分151W，性能表现很给力。

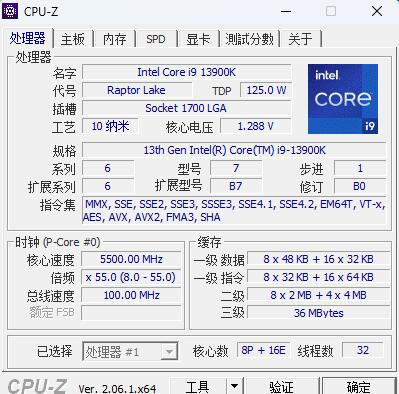

▼处理器是13900K，硬件规格很给力，8个大核、16个小核，三级缓存36MB，性能很强。


▼简单跑个CPU-Z的测试，单核898.4，多核16759.3，表现不错。


▼跑个CineBench R23，单线程2146、多线程38883，差一点破4W，小超一下肯定就过了。


▼内存这里没开7200MHz，只开了7000MHz，时序34-45-45-115。

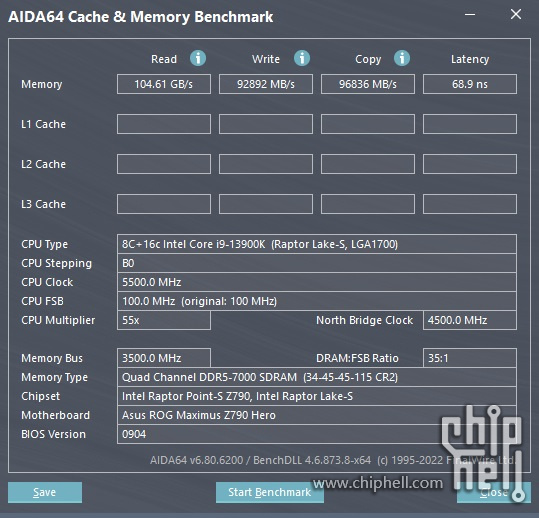

▼简单跑个读写测试，内存读取速度104.61GB/s、写入速度92892MB/s、复制96836MB/s，延迟68.9ns，表现不错。

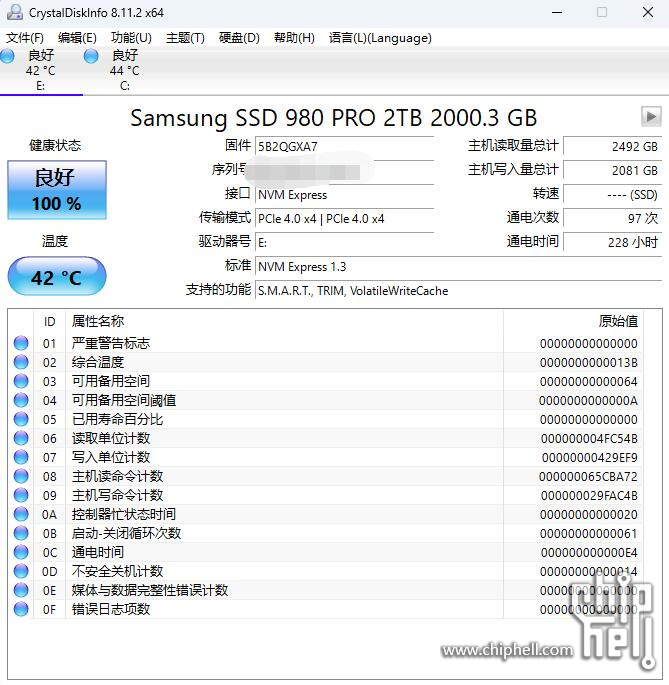

▼三星的980Pro，2TB容量，接口轻松稳定在PCIe 4.0 x 4。


▼简单跑个测试，顺序读取速度6816MB/s、写入4906MB/s，4K读取90MB/s、写入224MB/s。

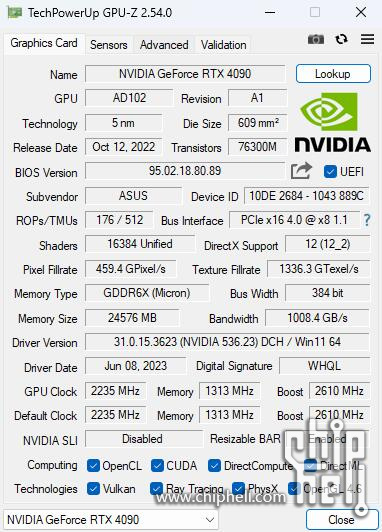

▼RTX4090的性能表现非常给力，核心是AD102，流处理器16384个，显存24GB，镁光的GDDR6X颗粒。

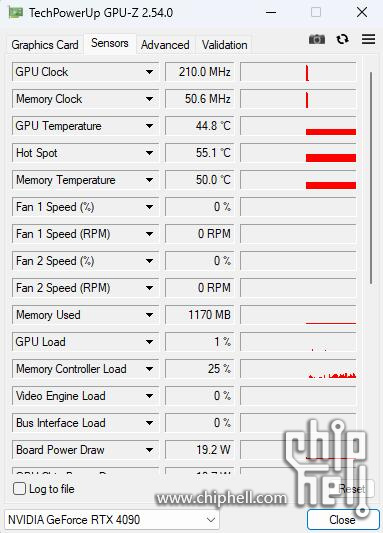

▼日常待机情况，显卡核心在45℃左右，散热风扇停转。


▼简单看下显卡的BIOS，默认功耗在500W，最大功耗去到600W，非常给力。

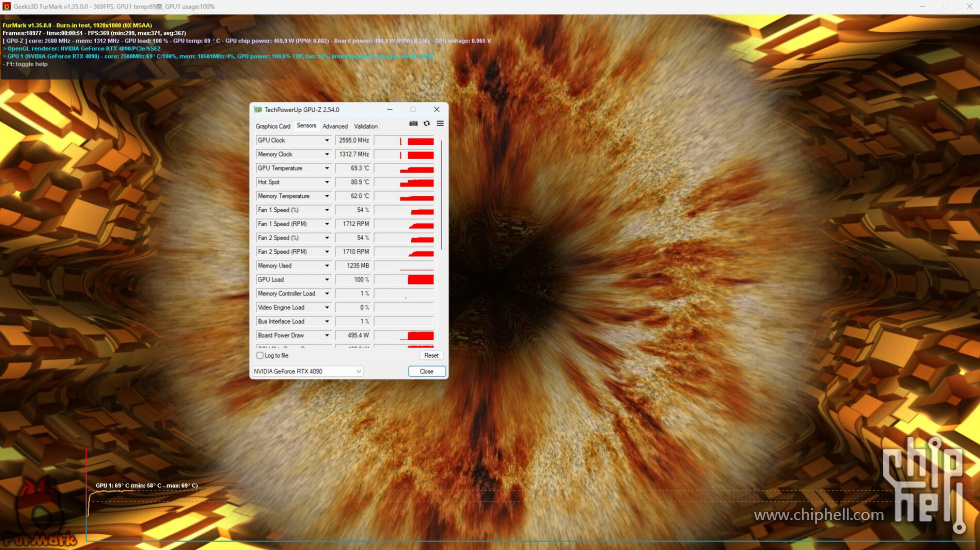

▼简单跑个甜甜圈测试，功耗可以轻松去到500W左右，核心温度在69℃左右。


▼日常待机情况，处理器温度在42℃左右波动。

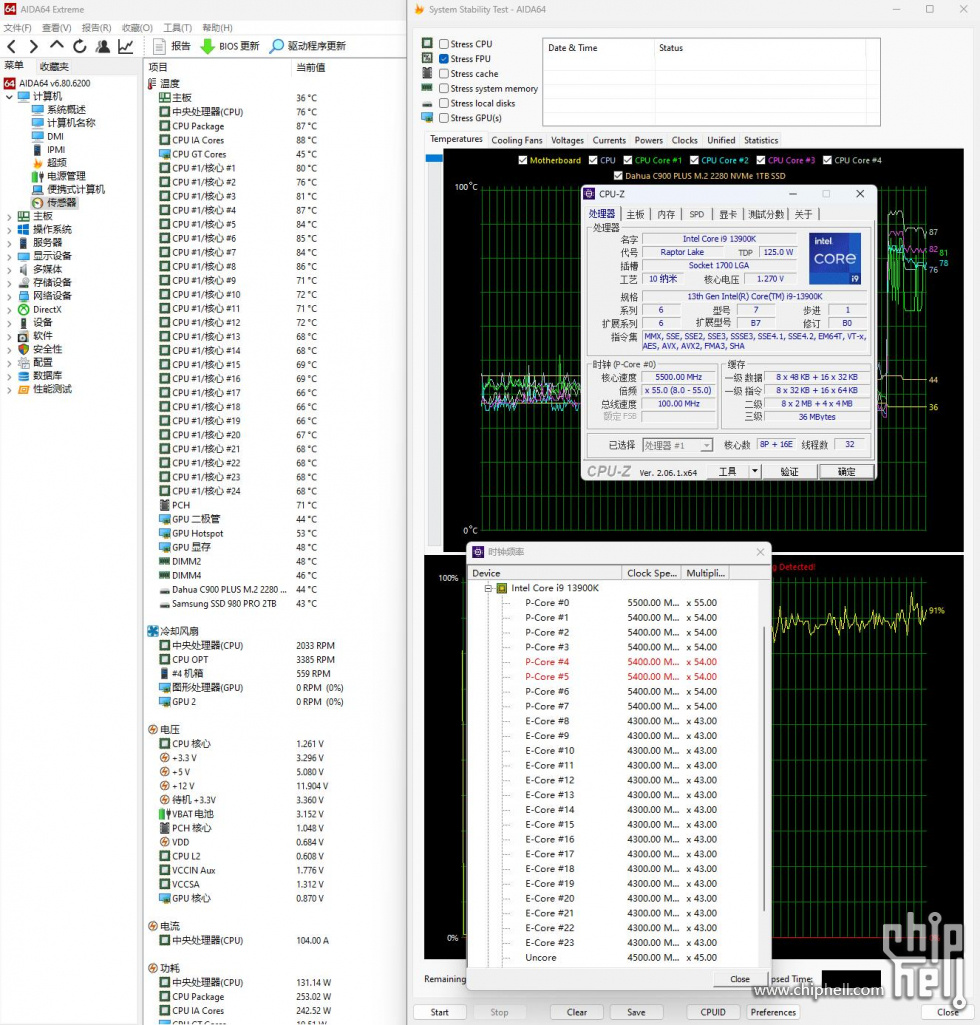

▼简单跑个CPU-Z的压力测试，处理器功耗去到260W左右，温度在76℃左右，大核心睿频5.4GHz，小核心睿频4.3GHz。

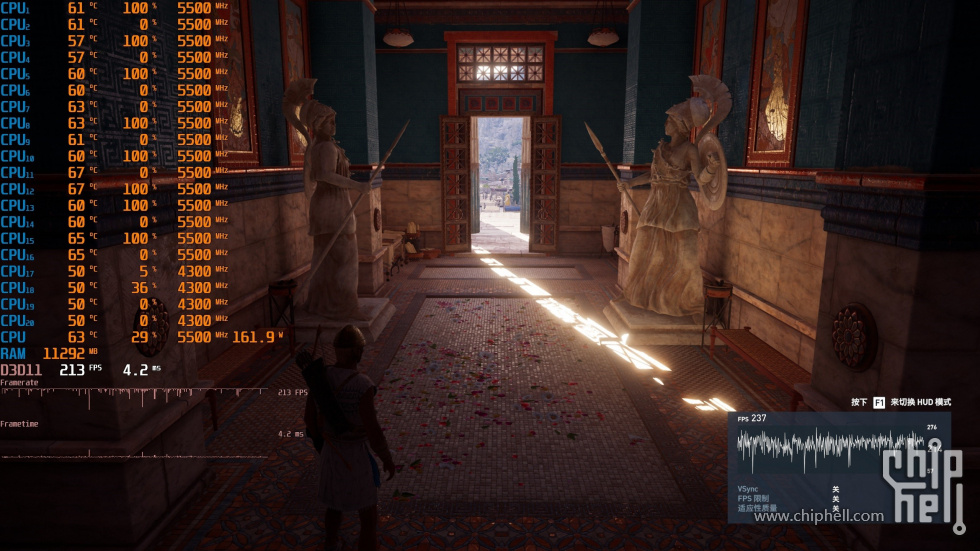

▼简单跑个游戏测试，众生平等奥德赛，2K分辨率，极高画质，走廊游戏帧数在213帧左右，非常流畅。


▼室外游戏帧数在168帧左右，也非常流畅，不过感觉处理器瓶颈了。

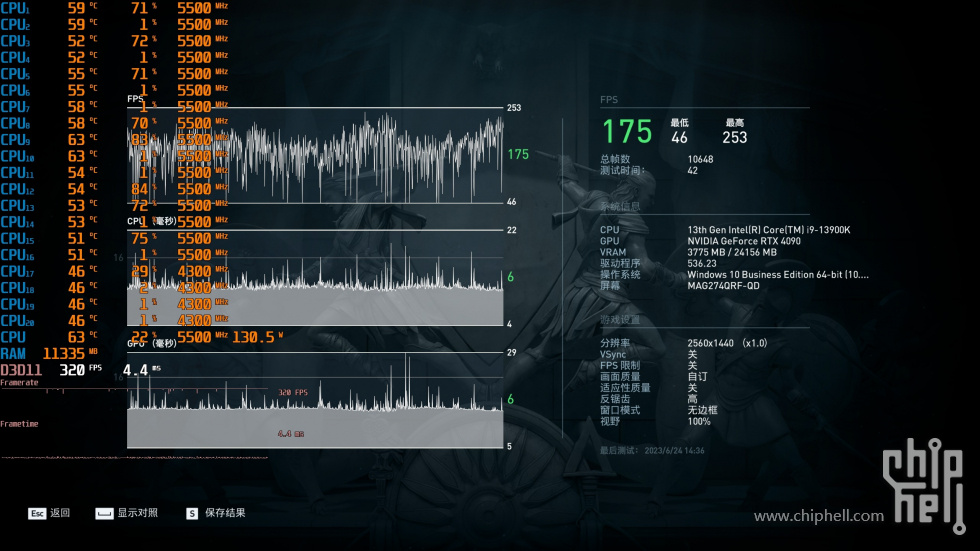

▼最后整体的平均帧数在175帧，可以非常流畅的玩。

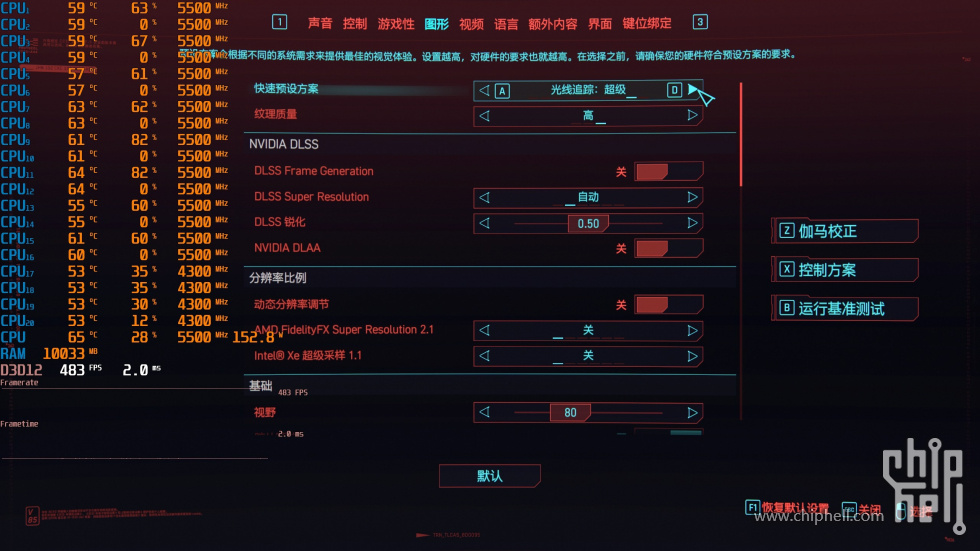

▼赛博朋克2077，2K分辨率，光追超级特效，大力水手FG关闭。

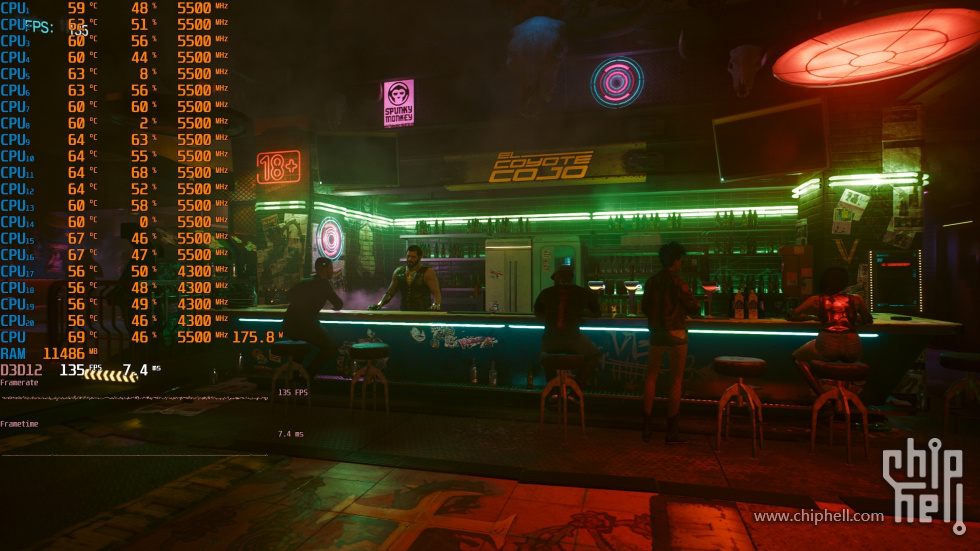

▼酒吧游戏帧数在135帧左右，挺流畅的。

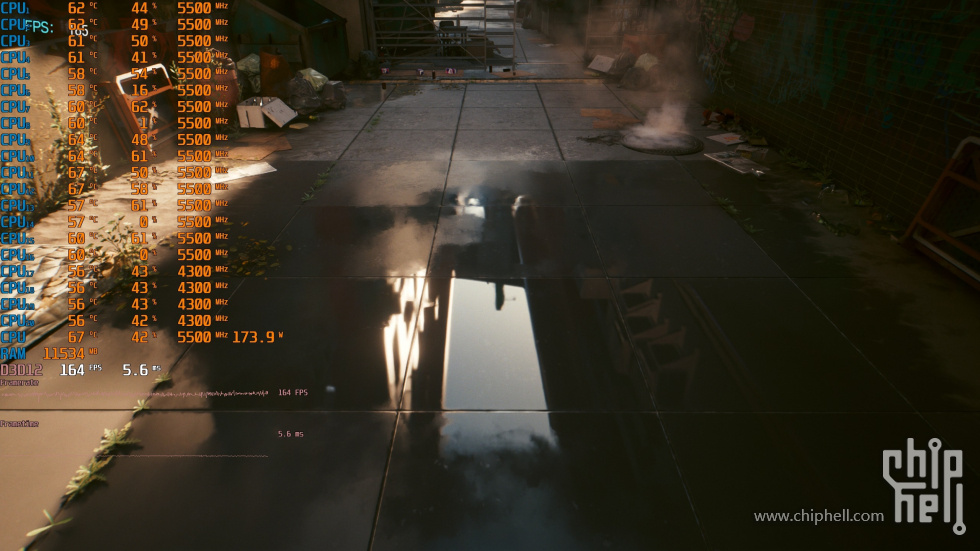

▼室外水滩的游戏帧数在164帧左右，非常流畅。在光追超级特效下，水滩内的光影效果非常真实，倒影画面很精细。


▼最后的平均帧数在145帧左右，整体的表现非常流畅。



五、总结

这台主机的整体表现还是非常不错的，蘑菇个人非常喜欢。虽然机箱不是ROG的创世神，但蘑菇个人感觉TUF的这款GT502弹药库机箱的整体的功能性表现要更好一些，机箱的侧面有多个金属盖板，可以在上面安装硬盘。另外，机箱的电源仓上部还有一个用于固定机箱风扇的框架，那个框架哪里也可以固定硬盘，只需要多购买几个侧面的金属盖板就行。

机箱的内部散热风道设计也非常简单，就弄一个下进上出的垂直风道就行，散热效果也挺不错的。机箱的侧面和正面均有大面积的玻璃侧透，可以很好的展示机箱内部的硬件，效果很赞。

另外这款机箱顶部标配两个提手，日常移动、搬运很方便。

谢谢大家！
