B650迫击炮和重炮手为啥显卡插槽要这样设计..

inman2008 · 发表于 2023-7-4 09:42

本帖最后由 inman2008 于 2023-7-4 09:43 编辑

想整个7800x3D+B650玩玩，另外再弄个稍小的机箱，看了所谓的御三家，咋感觉都有点问题。。

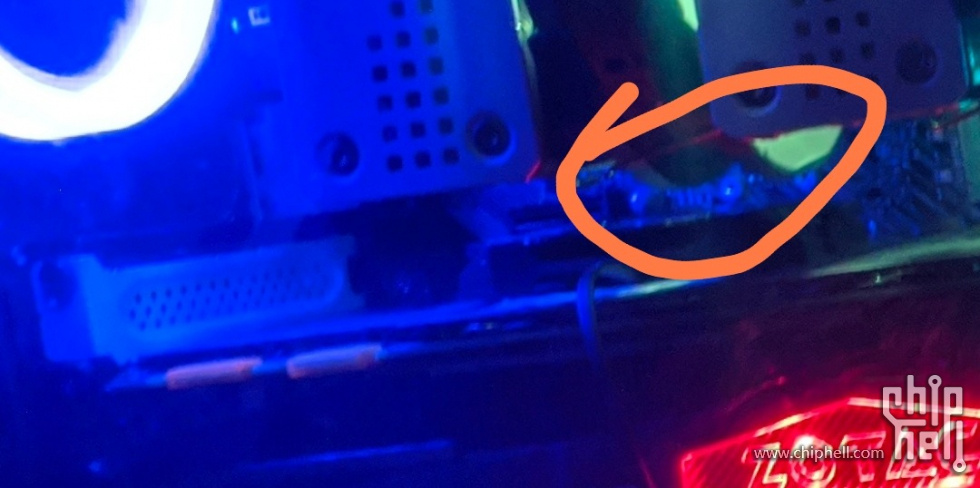

迫击炮和重炮手这代显卡插槽都放在中间，加上40系显卡的话。。。就是如下图的样子。先不说档下方的扩展（自己平时用不到），感觉甚至会影响机箱的接线。而且如果是M-atx机箱，留给下方的空间太小了（B站有翻车视频）。屏蔽嘉这边，虽然M板子插槽靠上，但是不知道新版本还叫不叫。

实在不行，只能买大板了，然而无论是吹雪和刀锋，似乎没强太多，而且基本要加500块，不是差这钱而是觉得花哪里了。。


毛茸茸 · 发表于 2023-7-4 09:47

为啥非要大显卡装小机箱，喜欢不走寻常路肯定会碰到坑。

ccchoco · 发表于 2023-7-4 09:50

照顾风冷散热器

gbawrc · 发表于 2023-7-4 10:02

提示: 作者被禁止或删除内容自动屏蔽

inman2008 · 发表于 2023-7-4 10:05

gbawrc 发表于 2023-7-4 10:02
换ATX可以解决

是啊，不行还是ATX了，不自虐了

fpd92axv · 发表于 2023-7-4 10:09

ccchoco 发表于 2023-7-4 09:50
照顾风冷散热器

人家风冷散热设计的时候已经避让显卡了，主板厂商这样设计就是为了强行分级

fcymk2 · 发表于 2023-7-4 10:11

现在好多ssd要上散热马夹了, 不放顶上, 被显卡挡了不好用了

PPXG · 发表于 2023-7-4 10:12

别说人均3槽起步的40系高端了

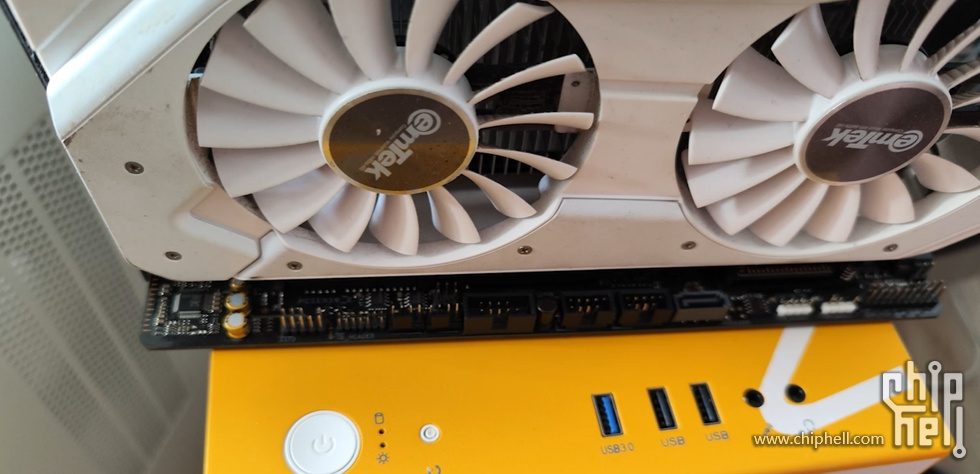

这是2.7槽的3080Ti ADOC在B550M重炮手上的现状

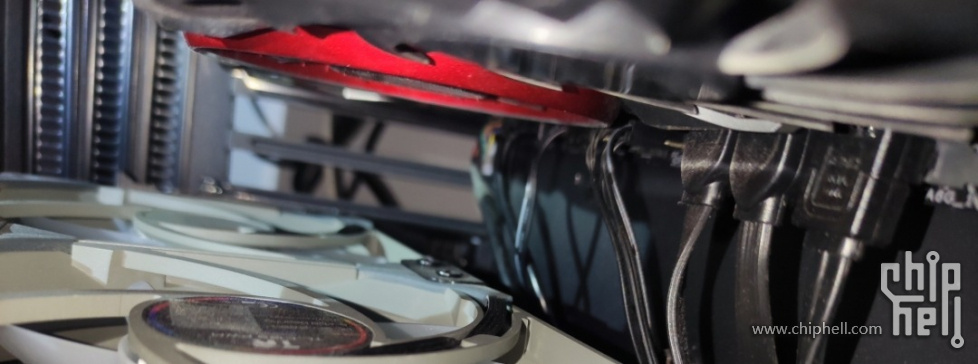

更早的时候SATA线还是直头，拆显卡的时候发现SATA接口都被压弯了，然后才一股脑全换的90度弯头线

即便如此底部的ARGB接头已经被显卡压到外皮开裂露出来里面的线皮

而且我这张2.7槽的显卡散热器边缘是有倒角给线材留了一点点空间的，如果是方方正正无倒角的的散热器，估计2.5槽就会是一样的效果了

DiamondBall · 发表于 2023-7-4 10:14

B650重炮手沿用的是B550重炮手的布局，B550重炮手出的时候RTX 30系都没出

B650迫击炮估计是因为当时B550重炮手的布局在当时反而更实用，所以B650的时候改成这样了

tangyu147 · 发表于 2023-7-4 10:19

我Z690-A不止塞了个7900XTX进去，还塞了块983ZET，就是显卡不能买超过3槽的

sthuasheng · 发表于 2023-7-4 10:25

是的，这代B650 matx主板配合40系显卡都有这个问题，我之前也是因为这个原因从华硕换到了**，但是因为**啸叫又被迫换回华硕

amx004 · 发表于 2023-7-4 10:28

最底下那排IO排线和SATA口才是问题..
B550M重炮手路过

zc198409 · 发表于 2023-7-4 10:30

这个不是正常吗？你去看看B550重炮手啥样。

firebase · 发表于 2023-7-4 10:32

之前装趣造，显卡槽偏下的tuf b550，可以让显卡低一些，避开较长的atx电源

liolio · 发表于 2023-7-4 10:33

同是军规迫击炮 660的pcie就合理很多第一根16x插了双槽卡也不影响另外的1x和16x(4x)

但问题是660不好玩拆分

阳光技师 · 发表于 2023-7-4 10:34

这个，就这么大的主板，你让他怎么设计？

PPXG · 发表于 2023-7-4 10:36

fpd92axv 发表于 2023-7-4 10:09
人家风冷散热设计的时候已经避让显卡了，主板厂商这样设计就是为了强行分级 ...

FS140还是会打架的


后天 · 发表于 2023-7-4 10:47

我觉得这样设计很好啊

风冷可以无脑选择

sqall · 发表于 2023-7-4 11:02

为了不影响扩展和更好的散热，能大板就大板。

yubeii · 发表于 2023-7-4 11:06

第二槽位都这样

kanshudj · 发表于 2023-7-4 11:06

PPXG 发表于 2023-7-4 10:36
FS140还是会打架的

那是你安装的方向不对。。。

PPXG · 发表于 2023-7-4 11:14

本帖最后由 PPXG 于 2023-7-4 11:19 编辑

kanshudj 发表于 2023-7-4 11:06
那是你安装的方向不对。。。

得翻了下相册日期好像确实是发现装反之前的照片

phh9910 · 发表于 2023-7-4 12:24

不在中间的是什么样的，我去看看

某人的马甲 · 发表于 2023-7-4 12:32

显卡放第一槽是不是又要有人发帖说挡风冷散热器，SSD放下面和显卡互相烤

可以抱的萝卜 · 发表于 2023-7-4 12:43

本帖最后由可以抱的萝卜于 2023-7-4 12:51 编辑

因为很多人反应M2都做在显卡下面的话太热，所以很多主板现在都把显卡槽下移一个位置，上面设计一个M2
现在你们又不要这样了，果然用户难伺候
不能*下位，又不能*上位，那只能后入了

liu3yang3715 · 发表于 2023-7-4 13:02

小白不太懂，为啥PCIEx16不能和最下面的PCIEx1位置换一下？这样的话，只要机箱还有槽位和空间就可以插显卡，这样的设计至少主板上其它的槽位不会被显卡挡了。

大头吃小头 · 发表于 2023-7-4 13:12

liu3yang3715 发表于 2023-7-4 13:02
小白不太懂，为啥PCIEx16不能和最下面的PCIEx1位置换一下？这样的话，只要机箱还有槽位和空间就可以插显卡 ...

第一个是走线成本高了，离CPU越远信号越衰减第二个是机箱兼容性炸了 matx主板撞到matx4槽机箱显卡只能单槽，还有就是主板边缘的线材会被显卡压，只能做侧插

lyf362345 · 发表于 2023-7-4 13:22

问题的根源在显卡太胖上，MATX感觉咋设计都不会皆大欢喜，档接口，烤M2，烤南桥怎么都不能完全避免

DiamondBall · 发表于 2023-7-4 13:23

liu3yang3715 发表于 2023-7-4 13:02
小白不太懂，为啥PCIEx16不能和最下面的PCIEx1位置换一下？这样的话，只要机箱还有槽位和空间就可以插显卡 ...

从实际角度想想就知道了

1、机箱按照规范给你留槽位，一般不会有多的
2、显卡往往是唯一需要安装的扩展卡。被显卡挡住的插槽，本质上是和显卡插槽做功能2选1的备用扩展

xbill · 发表于 2023-7-4 14:00

我也是用B650迫击炮，同样对这个布局很有意见。

AM5平台到目前为止实际上还只能用2条内存，等于一个MATX的板子实际只有ITX的扩展能力（2条内存，1张显卡，2个M.2 SSD，这个倒是比大多数ITX好一点）。
