是什么原因导致的电源稳定超载至烧毁也不保护

chm128256 · 发表于 2023-7-17 12:13

AIAO 发表于 2023-7-17 12:07
我就想知道那个功率仪是怎么直接测量烧烤架电热丝的功率？

我也想知道这个问题。视频里面没详细说。

Scarlet〃 · 发表于 2023-7-17 12:17

本帖最后由 Scarlet〃于 2023-7-17 12:19 编辑

AIAO 发表于 2023-7-17 12:07
我就想知道那个功率仪是怎么直接测量烧烤架电热丝的功率？

参考视频最后一部分内容，很明显是另外接了一个电源进行的测试，在测试烧烤架功耗时并不需要启动电脑，而是有独立的开关去启动电源。视频后续“偷”拿51972的雷鹰1000w时也是单独测试烧烤架功耗。

AIAO · 发表于 2023-7-17 12:22

chm128256 发表于 2023-7-17 12:13
我也想知道这个问题。视频里面没详细说。

我的理解是，UP主的说法本身是错的。这个测的就是电源输入功率，即1000W。而实际输出功率，按转化率来算，大约900W，分给电脑和烧烤架。此时这个1000W电源，输出功率低于额定值，根本不应该触发OPP，更不应该直接烧毁。看着像是电源有品控问题。

Scarlet〃 · 发表于 2023-7-17 12:24

AIAO 发表于 2023-7-17 12:22
我的理解是，UP主的说法本身是错的。这个测的就是电源输入功率，即1000W。而实际输出功率，按转化率来算 ...

我上面已经给出回复了

AIAO · 发表于 2023-7-17 12:26

Scarlet〃发表于 2023-7-17 12:17
参考视频最后一部分内容，很明显是另外接了一个电源进行的测试，在测试烧烤架功耗时并不需要启动电脑，而 ...

你说的这部分，看着也像是直接测量电源输入功率，只是少了电脑部分的负载，所以功率也有所降低。烧烤架的电阻是恒定的，电压是恒定12V，所以这部分功率是恒定的，只要符合电源额定值就行。但这部分功率不能直接测量，功率仪显示的是乘以转化率之前的功率。

Scarlet〃 · 发表于 2023-7-17 12:32

本帖最后由 Scarlet〃于 2023-7-17 12:34 编辑

AIAO 发表于 2023-7-17 12:26
你说的这部分，看着也像是直接测量电源输入功率，只是少了电脑部分的负载，所以功率也有所降低。烧烤架的 ...

可问题是，后面只有4个电热丝的情况下，51972电脑处于待机状态下都稳定在900多w功耗了，再加上加热片跟启动游戏之后的功耗呢？

AIAO · 发表于 2023-7-17 12:39

Scarlet〃发表于 2023-7-17 12:32
可问题是，后面只有4个电热丝的情况下，51972电脑处于待机状态下都稳定在900多w功耗了，再加上加热片跟启 ...

这个923W是插座功率（相当于电源输入功率），炬为生产的就是带测试仪的插线板。

Scarlet〃 · 发表于 2023-7-17 12:49

AIAO 发表于 2023-7-17 12:39
这个923W是插座功率（相当于电源输入功率），炬为生产的就是带测试仪的插线板。 ...

所以可以回答一下我的问题吗？待机900多w，雷鹰1000w的转化率是90%即输出功率在830w，加上加热片和启动游戏/运行软件后的功耗呢？

AIAO · 发表于 2023-7-17 13:21

Scarlet〃发表于 2023-7-17 12:49
所以可以回答一下我的问题吗？待机900多w，雷鹰1000w的转化率是90%即输出功率在830w，加上加热片和启动游 ...

又看了一遍这个视频，刚开始难以理解UP主的脑回路，现在才看明白。要先单测一个烧烤架，再做加法，不直接一起测。然后还把输入、输出功率放在一起比较。

当然也不排除UP主一开始就不知道总功率是多少，把电源烧了以后再去补测的。

话说回来，电源OPP、OCP、OTP一个都没触发，确实是个严重的问题。

AIAO · 发表于 2023-7-17 13:26

Scarlet〃发表于 2023-7-17 12:49
所以可以回答一下我的问题吗？待机900多w，雷鹰1000w的转化率是90%即输出功率在830w，加上加热片和启动游 ...

也辛苦你回复了这么多，我的理解能力还需加强

Scarlet〃 · 发表于 2023-7-17 13:28

AIAO 发表于 2023-7-17 13:26
也辛苦你回复了这么多，我的理解能力还需加强

没事没事，正常交流

ITNewTyper · 发表于 2023-7-17 13:29

敢问谁把电源用到1500W，目前13900 + 4090 貌似1000W不到。

Scarlet〃 · 发表于 2023-7-17 13:31

ITNewTyper 发表于 2023-7-17 13:29
敢问谁把电源用到1500W，目前13900 + 4090 貌似1000W不到。

一个整活视频，把所有12v供电线插满做了额外的烧烤架。。

LeiGoding · 发表于 2023-7-17 14:35

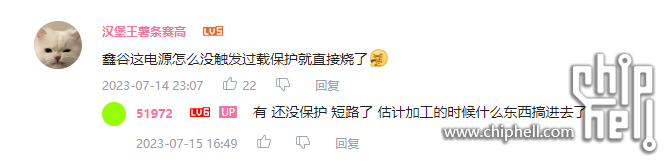

不要乱带节奏啊。51972自己都说了是有保护的。是整骚活的时候有东西掉进去导致短路了

Scarlet〃 · 发表于 2023-7-17 14:50

LeiGoding 发表于 2023-7-17 14:35
不要乱带节奏啊。51972自己都说了是有保护的。是整骚活的时候有东西掉进去导致短路了 ...

所以GM1000w给到的保护阈值是多少？

红色粒子 · 发表于 2023-7-17 15:53

大功率电源就买那一二家顶级品牌的，自己也舒心

kirisame · 发表于 2023-7-17 16:00

电源这种需要扎扎实实堆料的“笨家伙”已经被玩坏了，想方设法省成本

i4506718 · 发表于 2023-7-17 16:09

Scarlet〃发表于 2023-7-17 14:50
所以GM1000w给到的保护阈值是多少？

要么可能是接烤架电热式的用电工况和正常电脑的用电工况不一样导致各种保护没法正常触发，要么就是阈值可能设置得比较高，

不过电源烧毁的原因按51972那边的回复来看比起长时间超载烧毁，更可能是金属碎屑或者啥凝固的油状颗粒进到电源里了，电源高负载工作后那些杂质受热碰到内部元器件导致短路烧毁了。

PSotaku · 发表于 2023-7-20 11:27

就是OPP的设计只顾兼容瞬时大功率而不考虑功率器件的散热要求，萝卜快了不洗泥的结果。

Skysky007 · 发表于 2023-7-20 11:54

昨天看到海鲜市场300多的昆仑850，差点买了。。

fcs15963 · 发表于 2023-7-20 13:42

这事情我倒有点想法，那就是电源的输出保护其实一半都在主板上。例如电压保护是当主板上的降压芯片输入电压超过工作范围的时候，芯片通过短路自己来触发电源的短路保护从而切断电源实现保护功能，所以当你把用电器换成电热丝的时候，过压保护就没法工作了。同时过功率保护如果要节约成本，利用输出电流越大电压越低的特性，直接把过功率保护点的输出电压和过压保护的最低电压调整到一致，就能利用过压保护实现过功率保护。
不知道对不对

gooong · 发表于 2023-7-20 16:52

bigeblis 发表于 2023-7-17 10:03
所以为什么总有人喷推荐大功率电源的人是在制造焦虑？
起码，大功率电源只需要考虑钱包负荷，不用提心吊 ...

因为正常人类的需求是，你标多大功耗就是多大功耗别瞎偷吃，你说你能能提供多大输出的功率，就能提供多大的功率别瞎缩水。本来厂家该说明该做好的事情，需要终端用户自己去脑补增加余量，又要脑补偷吃的量又要脑补缩水的量，标称200瓦的卡加上标称95瓦的u，现在不上个700瓦的电源都担心黑，焦虑不焦虑的人对厂家来说都跟个笑话一样

疾风之心 · 发表于 2023-7-20 19:43

PS001 发表于 2023-7-17 12:11
想起以前老式的电表箱，保险丝换成铜丝

这种搞法20多年前真见过，铜丝通红，可想而知温度有多高

illidanwyz · 发表于 2023-7-20 19:49

fcs15963 发表于 2023-7-20 13:42
这事情我倒有点想法，那就是电源的输出保护其实一半都在主板上。例如电压保护是当主板上的降压芯片输入电压 ...

错。如果要依赖负载才能保护，那电源就是不合格品，根本没人这样设计。所有电源都有只依赖自身的的一套保护措施。

fcs15963 · 发表于 2023-7-20 19:55

illidanwyz 发表于 2023-7-20 19:49
错。如果要依赖负载才能保护，那电源就是不合格品，根本没人这样设计。所有电源都有只依赖自身的的一套保 ...

反正过压保护通常是要依赖负载的，电源本身是不方便测量负载端的输入电压的，需要设计独立的电压表和连接线。而测量自己的输出电压又是没有意义的，因为大功率下的线损是很明显的，而输出电压不包括线损

iamyangyi · 发表于 2023-7-20 19:57

关键是能吃持续多久

illidanwyz · 发表于 2023-7-20 19:58

fcs15963 发表于 2023-7-20 19:55
反正过压保护通常是要依赖负载的，电源本身是不方便测量负载端的输入电压的，需要设计独立的电压表和连接 ...

很明显你是外行。任何电子控制器的底层保护都是在自己的板子上完成的，不会指望其他板子。

bigeblis · 发表于 2023-7-20 20:44

提示: 作者被禁止或删除内容自动屏蔽

bigeblis · 发表于 2023-7-20 20:50

提示: 作者被禁止或删除内容自动屏蔽

kevinho86 · 发表于 2023-7-20 20:59

fcs15963 发表于 2023-7-20 19:55
反正过压保护通常是要依赖负载的，电源本身是不方便测量负载端的输入电压的，需要设计独立的电压表和连接 ...

你自己混乱了概念
开关电源是需要由输出电压取样，而去跟随改变占空比，从而达到稳压的作用
