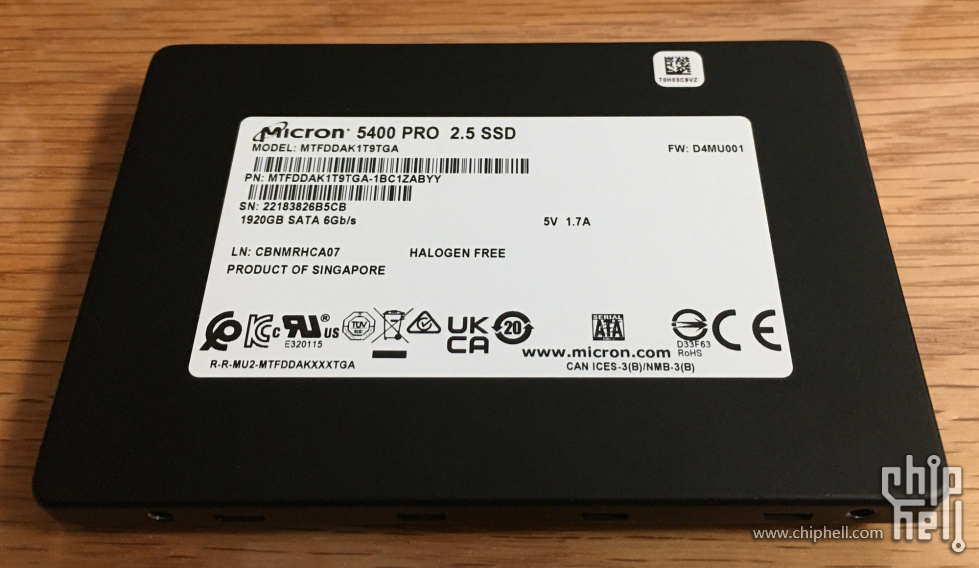

美光 5400 PRO 1.92TB 拆解，一招鲜的 88SS1074

VictorTDD

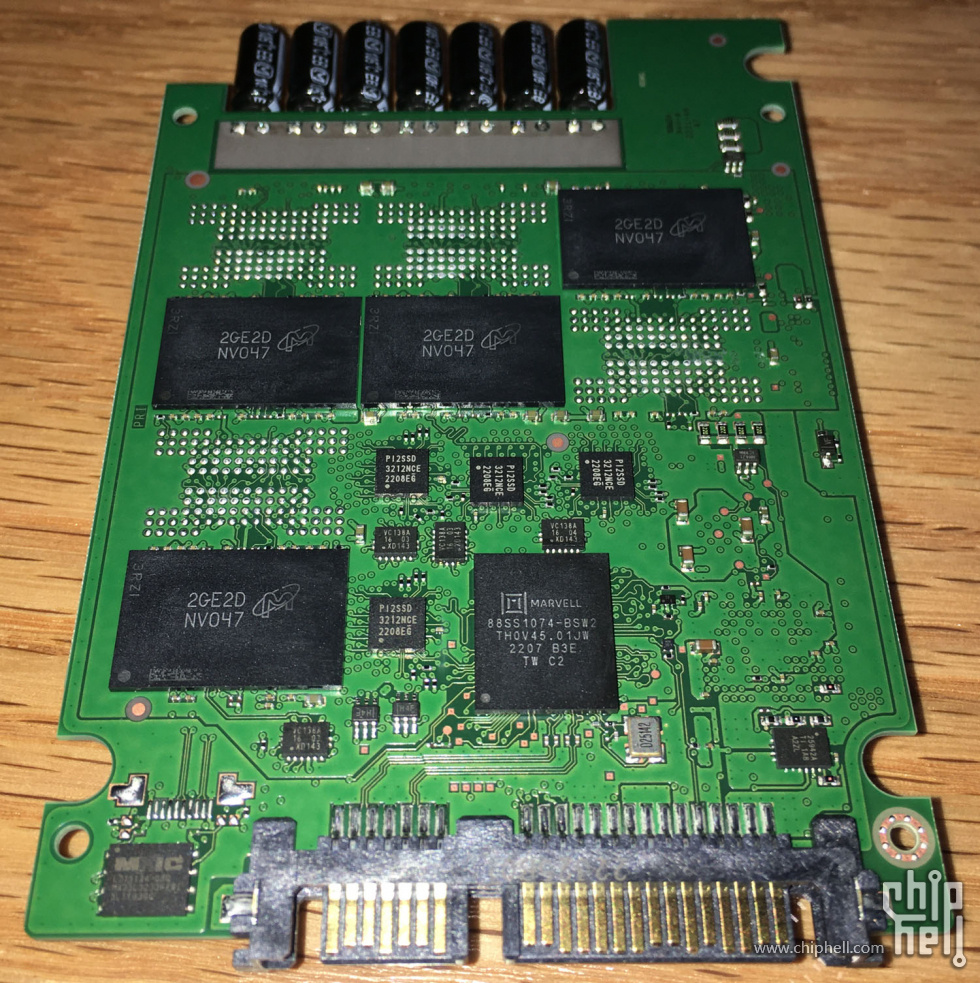

还以为换了自研主控呢，结果还是万年不变的 88SS1074

5100、5200、5210、5300、5400，美光是88SS1074的铁杆粉呢还是偷懒呢。


4颗NV047 512GB+1颗NY217 64GB = 2112GB（176L）。

DRAM D9XFQ 2GB。

doom4

这么多空捍位，全焊满了最高容量7.68T？

VictorTDD

doom4 发表于 2023-7-18 19:28
这么多空捍位，全焊满了最高容量7.68T？

对，5100-5400一直都是最大7.68TB

yehaku

主控发展到后期成熟后基本上作用都差不多了。剩下就看闪存的通道和带宽。

TakanashiRikka

不出带宽更高的sata4，现有sata主控似乎没什么性能瓶颈

huihuige

TakanashiRikka 发表于 2023-7-18 19:38
不出带宽更高的sata4，现有sata主控似乎没什么性能瓶颈

确实如果能出个更快速度的sata或者出12Gsas的固态盘也行啊
估计是又影响了某些人的蛋糕了
如果大容量SATA固态随便普及了
那用PCIE通道数建造的存储分级的壁垒就被打破了一大半了

VictorTDD

huihuige 发表于 2023-7-18 20:23
确实如果能出个更快速度的sata或者出12Gsas的固态盘也行啊
估计是又影响了某些人的蛋糕了
如果大容量SATA ...

SAS盘很多啊

ljy1414

高情商：我们是使用成熟稳定的老主控，品质是有保障的
低情商：省下PCB重新设计方案顺便帮美满电子清理库存

A2305

够老的主控，只能说SATA用此主控够了

VictorTDD

ljy1414 发表于 2023-7-18 20:27
高情商：我们是使用成熟稳定的老主控，品质是有保障的
低情商：省下PCB重新设计方案顺便帮美满电子清理库存 ...

PCB是真的变化不大

Juzi丶

sata也就这样了，88SS1074有啥问题吗，性能够用还非常稳定

再也不对喷

sata1T以上的固态有啥选择啊，我看S3610 也是三百多

赫敏

sata有研发的必要吗？

VictorTDD

赫敏 发表于 2023-7-18 23:04
sata有研发的必要吗？

市场还是有的，三星海力士目前都还在用自研主控

国六雅迪

又不是不能用，哈哈
5200-5300都用过，还不错
镁光这傻实在的老哥，看着自己smart的健康度可紧了，有一点风吹草动就马上如实汇报

reyytr

镁光也只有7400 7450再用自研主控了  最近搞了7450pro 3.84t感觉还行 不热（15mm盘体），主控和别的盘不一样 是在正面鳍片下

General51

反正这主控搞SATA足够了，还挺稳定的。卖了这么多年出了那么多货研发成本应该平摊下来了。老制程应该相对物美价廉。
然而现在深水鱼7.68镁光洋垃圾还要3K，15.36的SATA更是遥遥无期。但凡更新颗粒有个8T 闪迪Ultra 3D 西数Blue SATA 镁光MX500卖个2999，跟QVO打打也好啊……

VictorTDD

General51 发表于 2023-7-19 00:45
反正这主控搞SATA足够了，还挺稳定的。卖了这么多年出了那么多货研发成本应该平摊下来了。老制程应该相对物 ...

88SS1074这老古董主控上译码器带8TB已经极限了，16TB带不动的。

Blue/Ultra 3D已然变成U盘方案了，MX500那主控最大也只支持4TB，消费级就别想着大容量了，而且还是快淘汰的SATA，不现实。原厂企业级SATA后续看看三星和Solidigm会不会更新15.36TB吧，目前15.36TB/16TB SATA只有S12DC方案。

office1110

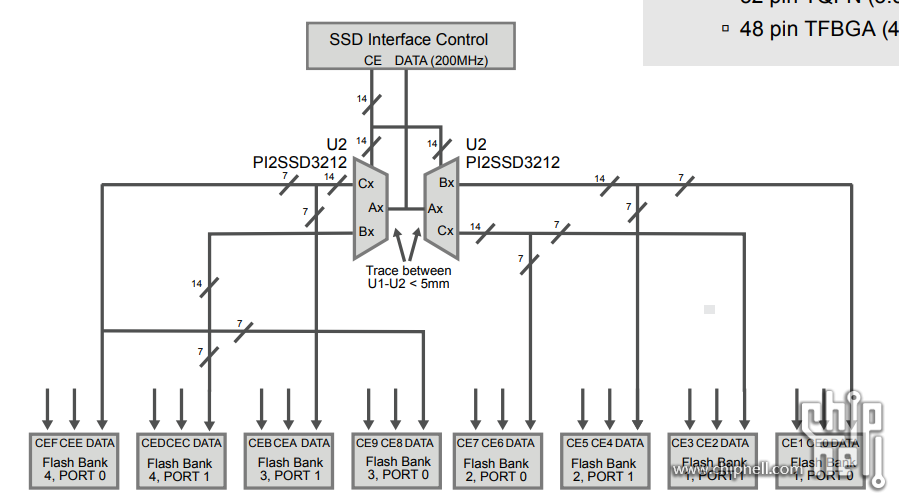

看图片里面还塞了好多信号拆分器，真是榨干主控能力

VictorTDD

office1110 发表于 2023-7-19 15:49
看图片里面还塞了好多信号拆分器，真是榨干主控能力

毕竟只是个4通道主控

moveable

话说现在的sata盘缓外能跑满速率吗？M.2那边TLC缓外都超过sata3最高速率了。

冰汐

moveable 发表于 2023-7-19 16:10
话说现在的sata盘缓外能跑满速率吗？M.2那边TLC缓外都超过sata3最高速率了。

sata3接口的实际极限速度大概在560MB/S左右

消费级sata部分TLC直写的速度和SLC缓存的速度差不多，都在500M/S以上，算是可以跑满，比如1T及以上容量的870evo

企业级sata基本上都无SLC缓存，标称速度就是MLC/TLC直写的速度，像intel的S4510/S4520等，都可以跑满，老一点的旗舰S3700/S3710跑不满，不过大概也在400M/S以上

brucelee1126

买4个，芯片弄下来凑一个7.68t？

Zyn0114

所以从5200开始性能最好的型号反而是960和1920的，容量再大性能反而下降了。。。不过SATA吗，其实基本用不出区别

anymore911

VictorTDD 发表于 2023-7-19 04:40
88SS1074这老古董主控上译码器带8TB已经极限了，16TB带不动的。

Blue/Ultra 3D已然变成U盘方案了，MX500 ...

https://www.chiphell.com/forum.p ... 62&pid=52931721

Blue SA510 1TB确实是大号U盘
新的Blue 2TB、4TB国内没卖，不清楚
新的Ultra 3D 2TB贴吧有人看京东评价的AS SSD Benchmark就猜跟SA510一样变成大号U盘，其实是误导人。新的Ultra 3D 2TB不知道啥方案，但跟老款88SS1074方案性能差不多缓外能跑400，老款缓外440。

另外其实老款88SS1074的Blue/Ultra 3D也不是足缓
WDS100T2B0A：512MB
WDS200T2B0A：512MB
WDS400T2B0A：1GB（没见过拆解，但是应该跟闪迪一样）

SDSSDH3-1T00-G25：512MB
SDSSDH3-2T00-G25：512MB（没见过拆解，但是应该跟西数一样）
SDSSDH3-4T00-G25：1GB

VictorTDD

anymore911 发表于 2023-7-19 16:59
https://www.chiphell.com/forum.php?mod=redirect&goto=findpost&ptid=2528662&pid=52931721

Blue SA51 ...

SA510今年2月份官网就已经扩增到4TB了，新增的2TB/4TB固件号确实不一样，Ultra 3D的情况跟SA510一样。考虑买个回来拆开看看，确认下是不是无缓方案。

没错，96L的老款Blue/Ultra 3D如你所说，DRAM除了4TB是1GB以外其他都是512MB。

General51

anymore911 发表于 2023-7-19 16:59
https://www.chiphell.com/forum.php?mod=redirect&goto=findpost&ptid=2528662&pid=52931721

Blue SA51 ...

狗东已经是G26了，你这个写的还是G25。外网amazonG25开始逐渐清仓卖了，新款型号就是G26
狗东G26的4T版有个带图的评价，固件号已经不是41而是50+了，名字也从SDSSDH3直接变成Sandisk Ultra 4TB。从固件号推断出应该是大号U盘的主控，但大容量的可能主控强一点？

anymore911

VictorTDD 发表于 2023-7-19 19:15
SA510今年2月份官网就已经扩增到4TB了，新增的2TB/4TB固件号确实不一样，Ultra 3D的情况跟SA510一样。考 ...

新款SanDisk Ultra 3D 2TB 跑PCMARK10盘一致性、IOmeter 4K离散 甚至都略优于MX400 4TB，盲猜有DRAM，如果没有DRAM，那我只能说这套无缓新方案牛逼。

至于4TB容量的，JD新旧混发，评论里有新固件号的晒图，盲猜跟2TB一套方案

General51

VictorTDD 发表于 2023-7-19 19:15
SA510今年2月份官网就已经扩增到4TB了，新增的2TB/4TB固件号确实不一样，Ultra 3D的情况跟SA510一样。考 ...

4TB上个月还要1500+呢，拆了无保还是拉倒吧。
镁光这个5400看起来就是换了新的176层颗粒，最大7.68但是还在sampling出样阶段。所以怀疑可能8T满版应该会和2T满版有点不同，否则就是镁光足够头铁把MX500砍外缓的缩水也用在数据中心盘上了。
不知道他232层颗粒什么时候挑好再更新一下（猜想也许到时候会出现塞满16T，不知道市场需求如何）。
另外目前还没看到镁光更高堆叠的颗粒出现，感觉前两年宣布的快，现在是不是又停下来先尽吃红利了。

VictorTDD

anymore911 发表于 2023-7-19 20:43
新款SanDisk Ultra 3D 2TB 跑PCMARK10盘一致性、IOmeter 4K离散 甚至都略优于MX400 4TB，盲猜有DRAM，如 ...

2TB/4TB固件号一致，方案肯定一样的，等拆了看看吧
